برای طراحی منبع تغذیه سوئیچینگ کارآمد و قابل‌اعتماد، لازم است طراح به درک عمیق و اصولی از ساختار و بلوک‌های اصلی SMPS دست یابد. آشنایی دقیق با اجزای منبع تغذیه سوئیچینگ نقش کلیدی در بهبود راندمان، پایداری ولتاژ و کاهش نویز ایفا می‌کند. در ادامه، بلوک‌های ضروری و پایه در طراحی منبع تغذیه سوئیچینگ مورد بررسی قرار می‌گیرند؛ بدیهی است با افزودن مدارهای حفاظتی و کنترلی پیشرفته می‌توان قابلیت‌ها و عملکرد این منبع تغذیه را ارتقا داد.

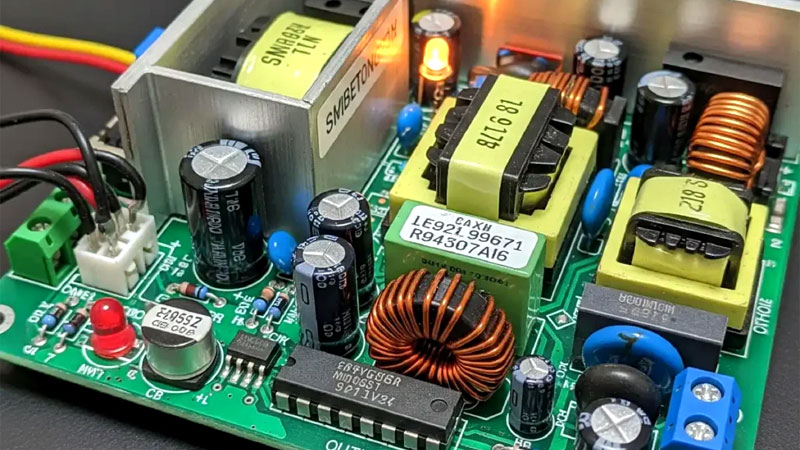

تشریح مدار منبع تغذیه سوئیچینگ
به‌طور کلی، مدار منبع تغذیه سوئیچینگ (SMPS) از بخش‌های اصلی شامل فیلتر تداخل الکترومغناطیسی ورودی (EMI Filter)، مدار یکسوساز و فیلتر ورودی، مدار تبدیل توان (Power Converter)، کنترلر PWM و در نهایت مدار یکسوساز و فیلتر خروجی تشکیل شده است. هماهنگی صحیح این بلوک‌ها موجب دستیابی به تبدیل توان بهینه، کاهش تلفات حرارتی و عملکرد پایدار منبع تغذیه سوئیچینگ در شرایط مختلف بار و ولتاژ ورودی میشود.
مدار اصلی منبع تغذیه سوئیچینگ (SMPS) از چند بلوک کلیدی و حیاتی تشکیل شده است که هر یک نقش مهمی در تبدیل، کنترل و تثبیت ولتاژ ایفا می‌کنند. این ساختار شامل فیلتر تداخل الکترومغناطیسی ورودی (EMI Filter) برای کاهش نویز، مدار یکسوساز و فیلتر ورودی جهت تبدیل ولتاژ AC به DC، مدار تبدیل توان (Power Conversion Circuit)، کنترلر PWM برای تنظیم دقیق توان و در نهایت مدار یکسوساز و فیلتر خروجی به‌منظور تولید ولتاژ DC پایدار است.
در کنار مدار اصلی، مدارهای کمکی و حفاظتی منبع تغذیه سوئیچینگ قرار دارند که نقش مهمی در افزایش ایمنی و طول عمر SMPS دارند. این بخش‌ها شامل مدار محافظت در برابر اضافه ولتاژ ورودی، مدار محافظت در برابر اضافه ولتاژ خروجی، مدار محافظت در برابر اضافه جریان ورودی و مدار محافظت در برابر اتصال کوتاه خروجی هستند. بلوک‌دیاگرام منبع تغذیه سوئیچینگ نمایی کلی از ارتباط این بلوک‌ها را نمایش می‌دهد و درک آن برای طراحی و تحلیل منبع تغذیه سوئیچینگ ضروری است.
فیلتر EMI در منبع تغذیه سوئیچینگ (EMI Filter)
فیلتر EMI / RFI یکی از بخش‌های کلیدی منبع تغذیه سوئیچینگ است که معمولاً به‌صورت فیلتر L-C بین شبکه ورودی برق و مدار رگولاتور قرار می‌گیرد. وظیفه اصلی این فیلتر، کاهش نویز الکترومغناطیسی فرکانس بالا و جلوگیری از بازگشت آن به شبکه برق است؛ زیرا نویزهای تولیدشده توسط کلیدزنی سریع قطعات قدرت می‌توانند در شبکه به‌صورت تشعشعات ناخواسته منتشر شوند. از این‌رو، فرکانس قطع فیلتر پایین‌گذر EMI معمولاً حداکثر ۲ تا ۳ برابر فرکانس سوئیچینگ انتخاب میشود.
علاوه بر این، فیلتر EMI با ایجاد امپدانس مناسب بین خازن Bulk و ورودی AC، نقش مهمی در کاهش ولتاژهای گذرا و اسپایک‌های ورودی ایفا می‌کند. این عملکرد باعث میشود انرژی‌های مخرب ناشی از نوسانات شبکه توسط خازن Bulk و مدارهای حفاظتی جذب شده و از آسیب به منبع تغذیه سوئیچینگ جلوگیری شود.
خازن Bulk فیلتر ورودی در منبع تغذیه سوئیچینگ
خازن Bulk یکی از اجزای مهم در فیلتر ورودی منبع تغذیه سوئیچینگ (SMPS) است که وظیفه ذخیره انرژی الکتریکی و کاهش ریپل ولتاژ در فرکانس‌های پایین و بالا را بر عهده دارد. این بخش معمولاً از حداقل دو خازن تشکیل میشود؛ یک خازن الکترولیتی با ظرفیت بالا برای تأمین انرژی در فرکانس کاری منبع تغذیه و یک خازن سرامیکی برای حذف نویزها و هارمونیک‌های فرکانس بالا.
خازن‌های Bulk باید دارای ESR بسیار پایین و عملکرد پایدار در بازه وسیعی از فرکانس‌ها باشند تا بتوانند پایداری ولتاژ ورودی، کاهش نویز و افزایش راندمان منبع تغذیه سوئیچینگ را تضمین کنند.
ترانسفورماتور در منبع تغذیه سوئیچینگ (SMPS)
در منبع تغذیه سوئیچینگ، ترانسفورماتور نقش حیاتی در ایزولاسیون DC بین شبکه ورودی و خروجی ایفا می‌کند. علاوه بر این، وظیفه افزایش یا کاهش ولتاژ خروجی را نیز بر عهده دارد. در این طراحی، ترانسفورماتور هیچ‌گونه انرژی را ذخیره نمی‌کند، بلکه تنها به تبدیل و تنظیم ولتاژ می‌پردازد.
برای تأمین ولتاژهای DC مختلف، می‌توان با افزودن سیم‌پیچ‌های اضافی، خروجی‌های متعدد از ترانسفورماتور دریافت کرد. این ویژگی باعث میشود منبع تغذیه سوئیچینگ قادر به تأمین تمام ولتاژهای مورد نیاز سیستم‌های مختلف باشد. ترانسفورماتور به‌عنوان ستون فقرات سیستم عمل می‌کند و طراحی نادرست آن میتواند تاثیر منفی بر عملکرد منبع تغذیه و قطعات نیمه‌هادی مدار بگذارد.
سوئیچ‌های قدرت در منبع تغذیه سوئیچینگ
سوئیچ‌های قدرت معمولاً شامل ترانزیستورهای MOSFET هستند که با سرعت بالا بین حالت اشباع و حالت قطع سوئیچ می‌شوند. این سوئیچ‌ها به‌عنوان گیت انرژی عمل کرده و انرژی را به منبع تغذیه وارد می‌کنند تا در نهایت به بار تحویل داده شود. مقدار انرژی تحویلی به بار توسط مدار کنترل تنظیم میشود. این مدار از طریق تشخیص نیاز انرژی بار و تغییر زمان روشن بودن پالس‌های on-time برای سوئیچ‌های قدرت، رگولاسیون انرژی بار را انجام می‌دهد.
مهم است که بدانید سوئیچ‌های قدرت یکی از آسیب‌پذیرترین قطعات در مدار منبع تغذیه سوئیچینگ هستند و بیشترین سهم از خرابی را به خود اختصاص می‌دهند. بنابراین، طراحی دقیق و مراقبت در انتخاب این قطعات برای بهبود پایداری و عمر مفید منبع تغذیه سوئیچینگ از اهمیت ویژه‌ای برخوردار است.
یکسوسازهای خروجی در منبع تغذیه سوئیچینگ
در طراحی منبع تغذیه سوئیچینگ، دیودهای یکسوساز در خروجی به‌طور همزمان با سوئیچ‌های قدرت شروع به کار می‌کنند. در طراحی‌های ایزوله، ولتاژ خروجی DC در سمت ثانویه ترانس به‌طور کامل صفر میشود. هنگامی که سوئیچ‌های قدرت روشن هستند، ولتاژ خروجی به نسبت دور سیم‌پیچ‌های ترانسفورماتور به حداکثر مقدار خود می‌رسد.
در صورت تغییر جهت دیودها، پلاریته ولتاژ خروجی نیز تغییر می‌کند، که این موضوع بر آسیب‌پذیری مدار و طراحی دقیق آن تأثیرگذار است. این مکانیزم یکی از اجزای اصلی برای دستیابی به رگولاسیون صحیح و کارکرد پایدار در خروجی منبع تغذیه سوئیچینگ است.
فیلتر خروجی در منبع تغذیه سوئیچینگ
در منبع تغذیه سوئیچینگ، فیلتر خروجی وظیفه دارد که انرژی مورد نیاز بار را تأمین کند، به‌ویژه زمانی که سوئیچ‌های قدرت قطع هستند. به عبارت دیگر، زمانی که سوئیچ‌های قدرت روشن هستند، این بخش انرژی بار را در خازن و سلف ذخیره می‌کند. در بسیاری از طراحی‌ها، انرژی ذخیره‌شده در خازن‌ها و سلف‌ها بیش از 50 درصد از انرژی مورد نیاز بار را تأمین می‌کند.
در مواقعی که تغییر ناگهانی در بار رخ می‌دهد، حلقه کنترل برای تشخیص انرژی مورد نیاز بار و جبران آن به زمان کوتاهی نیاز دارد. در این مدت، انرژی مورد نیاز برای بار توسط انرژی ذخیره‌شده در خازن و سلف تأمین میشود تا پایداری و عملکرد پایدار سیستم حفظ گردد.
المان‌های حسگر جریان در منبع تغذیه سوئیچینگ
المان‌های حسگر جریان در منبع تغذیه سوئیچینگ برای جلوگیری از جریان بیش از حد از منبع استفاده می‌شوند. در صورتی که جریان کشیده شده از منبع بیشتر از مقدار مجاز باشد، مدار حسگر جریان آن را شناسایی کرده و با کاهش ولتاژ خروجی از دریافت جریان اضافی جلوگیری می‌کند. روش‌های مختلفی برای اندازه‌گیری و کنترل این جریان وجود دارد.
برای اندازه‌گیری جریان خروجی، ابتدا جریان به ولتاژ تبدیل میشود که میزان این ولتاژ با جریان بار نسبت مستقیم دارد. سپس این ولتاژ تقویت میشود. اگر ولتاژ تقویت‌شده از حد مجاز بیشتر شود، مدار حسگر جریان وارد عمل شده و با کنترل حلقه ولتاژ، ولتاژ خروجی را کاهش می‌دهد تا از آسیب به مدار و منبع تغذیه جلوگیری شود.
المان‌های فیدبک ولتاژ در منبع تغذیه سوئیچینگ
المان‌های فیدبک ولتاژ شامل یک تقسیم ولتاژ مقاومتی هستند که به‌گونه‌ای طراحی می‌شوند که ولتاژ خروجی را با ولتاژ مرجع تقویت‌کننده برابر کنند. این تقسیم ولتاژ به دقت انتخاب میشود تا کنترل دقیق ولتاژ خروجی فراهم شود. تقویت‌کننده خطا تفاوت بین ولتاژ مرجع و ولتاژ خروجی را تقویت کرده و سیگنال تقویت‌شده به‌عنوان ورودی به مدار کنترل داده میشود. این سیگنال تقویت‌شده، زمان روشن بودن پالس (on-time) برای سوئیچ‌های قدرت را کنترل می‌کند و از این طریق رگولاسیون ولتاژ خروجی و پایداری عملکرد منبع تغذیه را تضمین می‌کند.
در طراحی‌های مدرن، این مدار فیدبک ولتاژ به‌طور معمول با استفاده از تقویت‌کننده‌های خطای دیجیتال و کنترل‌کننده‌های PWM پیشرفته بهبود می‌یابد تا دقت بالا و پاسخ سریع به تغییرات بار و ولتاژ ورودی فراهم شود.
بخش کنترل در منبع تغذیه سوئیچینگ
بخش کنترل در منبع تغذیه سوئیچینگ معمولاً به‌صورت یک مدار مجتمع (IC) در داخل سیستم قرار دارد و وظایف متعددی را برای اطمینان از عملکرد بهینه و پایداری ولتاژ بر عهده دارد. این وظایف شامل:
-
کنترل ولتاژ خروجی از طریق فیدبک از ولتاژ خروجی گرفته شده.
-
مبدل ولتاژ به عرض پالس (PWM) برای تنظیم دقیق زمان روشن و خاموش شدن سوئیچ‌ها.
-
ایجاد یک ولتاژ مرجع پایدار برای تنظیم و کنترل بهینه ولتاژ خروجی.
-
اسیلاتور برای تنظیم فرکانس سوئیچینگ و هماهنگی با سایر بخش‌ها.
-
آشکارسازی جریان‌های بیش از حد و غلبه بر آن‌ها برای محافظت از مدار.
-
درایو کردن سوئیچ‌های قدرت به منظور کنترل انرژی منتقل‌شده به بار.
در طراحی‌های پیشرفته، مدارهای کنترل دیجیتال نیز به‌کار گرفته می‌شوند تا با استفاده از الگوریتم‌های پیچیده، کنترل دقیق‌تری روی عملکرد سوئیچ‌ها و رگولاسیون ولتاژ ایجاد گردد.
🔌 توپولوژی مدار تغذیه سوئیچینگ
منابع تغذیه سوئیچینگ یکی از اجزای حیاتی در لوازم الکتریکی هستند. هر دستگاه الکتریکی برای تامین انرژی خود نیاز به یک منبع تغذیه دارد. منابع تغذیه سوئیچینگ به دو دسته منابع ایزوله و منابع غیر ایزوله تقسیم می‌شوند.
⚡ منابع سوئیچینگ غیر ایزوله
در منابع سوئیچینگ غیر ایزوله، منبع اصلی به خروجی متصل میشود و از مبدل‌های باک (Buck)، باک بوست (Buck-Boost)، اسپایک (Sepic)، و بوست (Boost) می‌توان برای تأمین توان مصرفی استفاده کرد. از مزایای این نوع منابع می‌توان به سادگی طرح، هزینه پایین و قابلیت کاهش یا افزایش ولتاژ خروجی اشاره کرد. همچنین، در این نوع منابع می‌توان پلاریته ولتاژ را معکوس کرد.
🔋 منابع سوئیچینگ ایزوله
منابع سوئیچینگ ایزوله در این نوع طراحی، ولتاژ ورودی از خروجی کاملاً جدا میشود که یکی از مهم‌ترین مزایای آن است. این منابع معمولاً برای توان‌های پایین استفاده می‌شوند. از این نوع منابع در شارژرهای موبایل، اداپتورهای معمولی و موارد مشابه بهره برده میشود. مبدل‌های فلای‌بک (Flyback) و فوروارد (Forward) از جمله مبدل‌های رایج در این دسته هستند.
در توان‌های بالاتر، از مبدل‌های ایزوله دیگری مانند پوش پول (Push-Pull)، فول بریج (Full Bridge) و هاف بریج (Half Bridge) استفاده میشود که دارای توپولوژی‌های متفاوتی هستند.
مقایسه منابع تغذیه سوئیچینگ ایزوله و غیر ایزوله
منابع تغذیه سوئیچینگ به دو دسته ایزوله و غیر ایزوله تقسیم می‌شوند. در مدارهای ایزوله، برای ایمنی بیشتر، ورودی و خروجی از یکدیگر جداسازی مغناطیسی دارند. این نوع منابع معمولاً در سیستم‌های AC/DC با مبدل‌های فلای‌بک و مبدل‌های رزونانسی LLC استفاده می‌شوند. مبدل‌های فلای‌بک برای توان‌های پایین و مبدل‌های LLC برای توان‌های بالا مناسب هستند. این مبدل‌ها با استفاده از ترانسفورماتور انرژی را انتقال می‌دهند و از سوئیچینگ نرم برای کاهش تلفات سوئیچینگ و EMI استفاده می‌کنند.
در مدارهای غیر ایزوله، ورودی و خروجی به یکدیگر متصل هستند و به طور معمول در مبدل‌های باک (Buck) و مبدل‌های بوست (Boost) استفاده می‌شوند. این منابع کمتر پیچیده و سبک‌تر هستند و معمولاً در کاربردهایی که نیاز به فاصله ایزولاسیون ندارند، مانند چراغ‌ها، حسگرها و دستگاه‌های اینترنت اشیا کاربرد دارند. مبدل‌های غیر ایزوله معمولاً برای کاهش ولتاژ از سلف و دیودها استفاده می‌کنند و می‌توانند تا 95% بازده داشته باشند.
در منابع تغذیه سوئیچینگ ایزوله، مبدل‌های فلای‌بک توانایی تنظیم ولتاژ و جریان را دارند، اما برای کاربردهای توان بالا از مبدل‌های رزونانسی LLC استفاده میشود که سوئیچینگ نرم را بهبود می‌بخشند. در مبدل‌های باک غیر ایزوله، ترانزیستورها و دیودها بازده بسیار بالایی دارند، و این مبدل‌ها به دلیل ساده بودن طراحی، گزینه‌ای مناسب برای سیستم‌های کم‌مصرف هستند.
نحوه کار منبع تغذیه سوئیچینگ
منابع تغذیه سوئیچینگ (SMPS) به جای رگولاتورهای خطی AC به DC استفاده می‌شوند و مزایای زیادی مانند کاهش تولید گرما، مصرف انرژی کمتر، وزن و ابعاد کوچک‌تر دارند. این منابع به‌ویژه در تقویت‌کننده‌های توان، کامپیوترها، تلویزیون‌ها، درایوهای موتور DC و سایر سیستم‌های الکترونیکی کاربرد دارند.
منبع سوئیچینگ (SMPS) از روش‌های سوئیچینگ مبتنی بر نیمه‌هادی برای رسیدن به ولتاژ خروجی مناسب استفاده می‌کند. این مبدل‌ها شامل مدار کنترل و بخش سوئیچینگ توان هستند که وظیفه تبدیل ولتاژ ورودی (VIN) به ولتاژ خروجی (VOUT) را انجام می‌دهند.
ویژگی اصلی منبع تغذیه سوئیچینگ، بازدهی بالاتر نسبت به رگولاتورهای خطی است. ترانزیستور (یا MOSFET) در این مبدل‌ها بین دو حالت ON و OFF سوئیچ می‌کند و هدررفت انرژی کمتری را به همراه دارد.
در مدارهای پایه منبع تغذیه سوئیچینگ، از مبدل‌هایی مانند بوست (Boost)، باک (Buck) و باک-بوست (Buck-Boost) استفاده میشود که به ترتیب برای افزایش، کاهش یا معکوس کردن پلاریته ولتاژ ورودی طراحی شده‌اند.
رگولاتور سوئیچینگ باک (Buck) برای کاهش ولتاژ ورودی بدون تغییر پلاریته طراحی شده است و در مواردی که نیاز به ولتاژ کاهش‌یافته داریم، مانند تبدیل ۱۲ ولت به ۵ ولت، استفاده میشود.
رگولاتور سوئیچینگ بوست (Boost) برای افزایش ولتاژ خروجی طراحی میشود و به‌طور مثال میتواند ولتاژ ۵ ولت را به ۱۲ ولت تبدیل کند. این مبدل پلاریته ورودی را تغییر نمی‌دهد.
رگولاتور سوئیچینگ باک-بوست (Buck-Boost) ترکیبی از رگولاتورهای باک و بوست است که میتواند ولتاژ خروجی را به مقدار کمتر یا بیشتر از ولتاژ ورودی تبدیل کند و پلاریته خروجی را معکوس کند.
در نهایت، منبع تغذیه سوئیچینگ به دلیل بازدهی بالا و طراحی ساده در بسیاری از دستگاه‌ها و سیستم‌ها استفاده میشود و به‌ویژه در سیستم‌های با توان پایین تا متوسط بسیار مؤثر است.
اصول منابع تغذیه سوئیچینگ
منابع تغذیه سوئیچینگ (SMPS) برای تبدیل انرژی الکتریکی با بازدهی بالا و کاهش گرما استفاده می‌شوند. این منابع در انواع مدارهای باک، بوست، باک-بوست و ایزوله مانند فلای‌بک و رزونانسی LLC کاربرد دارند. مهم‌ترین ویژگی آن‌ها استفاده از پالس‌های PWM برای کنترل ولتاژ و جریان است. این منابع به دلیل رگولاتورهای دقیق، فیلترهای حذف نویز و مدارهای محافظتی در بسیاری از سیستم‌های الکترونیکی و صنعتی مانند کامپیوترها، تجهیزات مخابراتی و خودروها کاربرد دارند.
🔌 مفهوم پالس PWM
پالس PWM (مدولاسیون عرض پالس) یک تکنیک کنترل سیگنال است که به‌طور گسترده در رگولاتورهای سوئیچینگ استفاده میشود. این تکنیک با تغییر مدت زمان پالس‌های روشن و خاموش در یک سیکل، ولتاژ متوسط را تنظیم می‌کند. استفاده از PWM باعث بهبود کارایی و کاهش هدررفت انرژی در مدارهای سوئیچینگ میشود.
⚡ رگولاتورهای سوییچینگ
رگولاتورهای سوئیچینگ یک روش مؤثر برای تبدیل و کنترل ولتاژ هستند. این رگولاتورها به‌جای روش‌های رگولاتور خطی از سوئیچینگ سریع برای انتقال انرژی استفاده می‌کنند، که موجب بازدهی بالاتر و کاهش گرما میشود.
🔽 بررسی رگلاتور باک یا کاهنده
رگولاتور باک (Buck) برای کاهش ولتاژ ورودی به ولتاژ پایین‌تر طراحی شده است. این مبدل‌ها با استفاده از سوئیچ‌های قدرت و سلف ولتاژ را به شکل مؤثری کاهش می‌دهند و در سیستم‌های قدرت پایین مانند شارژرها و دستگاه‌های الکترونیکی کم‌مصرف استفاده می‌شوند.
🔼 تشریح رگلاتور بوست یا افزاینده
رگولاتور بوست (Boost) برعکس رگولاتور باک، برای افزایش ولتاژ ورودی به یک ولتاژ بالاتر استفاده میشود. این مبدل‌ها در تجهیزات الکترونیکی و سیستم‌های خورشیدی برای افزایش ولتاژ به سطح مورد نیاز به‌کار می‌روند.
🔄 تشریح رگلاتور باک-بوست
رگولاتور باک-بوست ترکیبی از رگولاتورهای باک و بوست است که میتواند ولتاژ ورودی را هم کاهش دهد و هم افزایش دهد. این مبدل‌ها در مدارهای پیچیده و منابع تغذیه چندمنظوره کاربرد دارند.
🔁 مفهوم فور وارد و فلای بک
فور وارد و فلای‌بک دو نوع مبدل‌های سوئیچینگ ایزوله هستند که به‌طور عمده در منابع تغذیه ایزوله استفاده می‌شوند. این مبدل‌ها برای انتقال انرژی از ورودی به خروجی از ترانسفورماتور استفاده می‌کنند و در برنامه‌های توان پایین و ولتاژهای پایین کاربرد دارند.
🔋 توپولوژی فلای‌بک
توپولوژی فلای‌بک یکی از رایج‌ترین توپولوژی‌های ایزوله برای منابع تغذیه AC/DC است که از یک ترانسفورماتور برای ایزوله کردن ورودی و خروجی استفاده می‌کند. این توپولوژی برای توان‌های کم و ایزولاسیون گالوانیکی مناسب است.
🔧 مدار اسنابر
مدار اسنابر برای کاهش نویز و تلفات سوئیچینگ در مدارهای سوئیچینگ به‌کار می‌رود. این مدار با استفاده از خازن‌ها و دیودها انرژی ذخیره‌شده در مدار را آزاد می‌کند تا اضطراب سوئیچینگ و پالس‌های اضافی را کاهش دهد.
💡 تشریح رگلاتور پوش پول
رگولاتور پوش پول یک مدار سوئیچینگ ایزوله است که در آن از ترانزیستورهای قدرت در حالت پوش پول برای مدیریت جریان و تنظیم ولتاژ استفاده میشود. این مبدل‌ها برای کاربردهای توان بالا مناسب هستند.
⚙️ تشریح رگلاتور نیم‌پل
رگولاتور نیم‌پل به‌طور معمول در سیستم‌های AC برای تولید ولتاژ DC استفاده میشود. این رگولاتورها از یک سوئیچ واحد برای تبدیل انرژی استفاده می‌کنند و در سیستم‌های کنترل ساده کاربرد دارند.
🔌 تشریح رگلاتور تمام پل
رگولاتور تمام پل از چهار ترانزیستور در یک پل تمام‌عیار استفاده می‌کند تا ولتاژ AC را به DC تبدیل کند. این نوع رگولاتور برای توان‌های بالا و ایزولاسیون کامل مناسب است.
🛠️ اجزای یک منبع تغذیه با آی سی TOP
آی‌سی TOP یک مدار مجتمع است که برای کنترل منابع تغذیه سوئیچینگ طراحی شده است. این آی‌سی‌ها اجزای مختلفی از جمله سوئیچ‌های قدرت، کنترلرهای PWM و مدارهای محافظتی را در یک بسته یکپارچه ارائه می‌دهند.
⚡ عملکرد آی‌سی TOP
آی‌سی TOP برای مدیریت و کنترل عملکرد منبع تغذیه سوئیچینگ طراحی شده است. این آی‌سی‌ها پالس‌های PWM را تولید می‌کنند و از سیگنال‌های فیدبک برای تنظیم دقیق ولتاژ خروجی استفاده می‌کنند.
🔄 مدار فیدبک آی‌سی TOP
مدار فیدبک در آی‌سی TOP برای تنظیم و کنترل ولتاژ خروجی منبع تغذیه استفاده میشود. این سیستم به‌طور مداوم ورودی و خروجی را بررسی می‌کند تا پایداری و دقت ولتاژ را حفظ کند.
🔍 بررسی منبع تغذیه
منبع تغذیه یک دستگاه کلیدی است که برای تأمین انرژی سایر اجزای الکترونیکی استفاده میشود. بررسی دقیق پارامترهای ولتاژ و جریان در این منابع به عملکرد بهتر سیستم کمک می‌کند.
📚 شروع کار با منابع تغذیه کتابی – زنبوری
در این قسمت، روش‌های آموزش و کار با منابع تغذیه به‌طور عملی و نظری بررسی میشود. این روش‌ها شامل کتاب‌های مرجع و دوره‌های آموزشی برای درک عمیق‌تر از نحوه عملکرد منابع تغذیه هستند.
⚡ ترانس چاپر
ترانس چاپر یا مبدل کاهنده ولتاژ به‌طور ویژه برای کاهش ولتاژ در مدارهای مختلف استفاده میشود. این ترانسفورماتورها از روش‌های خاص تبدیل ولتاژ برای تأمین انرژی با بازده بالا استفاده می‌کنند.
🔋 بررسی سوئیچ‌های قدرت و مدار درایور ترانزیستورهای قدرت
سوئیچ‌های قدرت به‌عنوان المان‌های حیاتی در مبدل‌های سوئیچینگ عمل می‌کنند. این سوئیچ‌ها توسط مدار درایور کنترل می‌شوند تا انرژی را به‌طور مؤثر انتقال دهند و توان و جریان مورد نیاز را فراهم کنند.
💥 بررسی عملکرد ترانس پالس (ترانس درایو)
ترانس پالس یا ترانس درایو در مدارهای سوئیچینگ برای انتقال انرژی از یک طرف به طرف دیگر بدون نیاز به اتصال مستقیم استفاده میشود. این ترانس‌ها انرژی را از طریق پالس‌های مغناطیسی منتقل می‌کنند.
📉 بررسی آی‌سی TL494
آی‌سی TL494 یکی از معروف‌ترین مدارهای مجتمع برای کنترل رگولاتورهای سوئیچینگ است. این آی‌سی به‌طور گسترده در منابع تغذیه سوئیچینگ برای تنظیم پالس‌های PWM و کنترل ولتاژ خروجی استفاده میشود.
🔋 مسیر جریان ترانزیستورهای قدرت
جریان ترانزیستورهای قدرت در مدارهای سوئیچینگ از طریق سوئیچ‌های قدرت عبور کرده و باعث کنترل دقیق توان و انرژی در سیستم میشود. این مسیرهای جریان به‌طور مستقیم بر کارایی و پایداری سیستم تأثیر دارند.
⚡ مدار محافظت از اتصال کوتاه
مدارهای محافظت از اتصال کوتاه در منابع تغذیه سوئیچینگ برای جلوگیری از آسیب به مدار در مواقعی که اتصال کوتاه رخ می‌دهد، استفاده می‌شوند. این مدارها به‌طور خودکار ولتاژ و جریان را محدود می‌کنند.
🔍 بررسی مدار فیدبک ولتاژ
مدار فیدبک ولتاژ برای تنظیم دقیق ولتاژ خروجی به‌کار می‌رود. این مدار به‌طور مداوم ولتاژ خروجی را اندازه‌گیری و در صورت لزوم، آن را برای پایداری و دقت بیشتر تنظیم می‌کند.
🔌 نقش کلید 110 ولت در مدار
کلید 110 ولت نقش مهمی در قطع و وصل جریان در مدارهای AC ایفا می‌کند. این کلید معمولاً برای ایمنی و کنترل توان در منابع تغذیه سوئیچینگ استفاده میشود.
🔧 بررسی نهایی منبع تغذیه
بررسی نهایی منبع تغذیه شامل ارزیابی تمامی اجزا و عملکرد سیستم است. این مرحله برای اطمینان از کارایی و ایمنی سیستم ضروری است.
🔋 ولتاژ‌گیری مدار
ولتاژ‌گیری یکی از مراحل مهم در تنظیم و بررسی عملکرد منبع تغذیه است. این عمل به کمک مولتی‌متر یا ابزارهای خاص برای کنترل دقت ولتاژ در مدارهای سوئیچینگ انجام میشود.
کاربردهای منبع تغذیه سوئیچینگ
منبع تغذیه سوئیچینگ (Switching Power Supply) یک دستگاه الکترونیکی است که ولتاژ متناوب (AC) را به ولتاژ مستقیم (DC) تبدیل می‌کند و در بسیاری از دستگاه‌ها و سیستم‌های الکترونیکی کاربرد دارد. در زیر به برخی از مهم‌ترین کاربردهای منابع تغذیه سوئیچینگ اشاره شده است:
🏭 کاربردهای صنعتی: در صنایع مختلف از جمله اتوماسیون صنعتی، ماشین‌آلات، رباتیک، دستگاه‌های پزشکی و غیره برای تأمین ولتاژ و جریان لازم استفاده میشود.
💻 کاربرد در کامپیوترها: تأمین ولتاژ مستقیم برای کامپیوترها، سرورها، لپ‌تاپ‌ها، مانیتورها و سایر تجهیزات رایانه‌ای.
📡 کاربردهای مخابراتی: در تلفن‌های همراه، مودم‌ها، روترها، سیستم‌های ارتباطی برای تأمین ولتاژ و جریان مورد نیاز.
🚗 کاربردهای خودرو: در سیستم‌های الکتریکی خودروها مانند سیستم‌های روشنایی، صوتی، ناوبری و رانندگی خودکار، به‌ویژه در DC-DC منابع تغذیه.
🏠 کاربردهای خانگی: در تلویزیون‌ها، دستگاه‌های صوتی و تصویری، شارژرها، روترها و سایر لوازم خانگی.
⚡ کاربردهای الکترونیک قدرت: در مبدل‌های DC-DC و AC-DC، اینورترها، UPS، شارژرهای باتری و سیستم‌های بزرگ تغذیه سوئیچینگ.
🚆 کاربردهای تجهیزات حمل و نقل: در قطارها، اتوبوس‌ها، هواپیماها و کشتی‌ها برای تأمین ولتاژ و جریان سیستم‌های الکترونیکی.
منبع تغذیه سوئیچینگ به‌عنوان یک دستگاه پرکاربرد و موثر در تأمین انرژی برای تجهیزات مختلف در صنایع، خانه‌ها، و سیستم‌های حمل و نقل شناخته میشود.
