تعمیر تخصصی ECU خودرو و یونیت‌های الکترونیکی ماشین

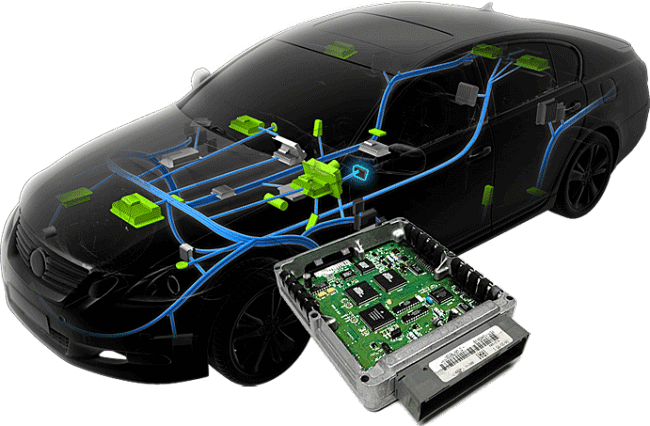

تعمیر ECU ایسیو خودرو شامل عیب‌یابی و تعمیر کامپیوتر موتور، برد ECU، یونیت بدنه، BSI، BSM، BCM، یونیت ایربگ، پشت آمپر دیجیتال و دیگر ماژول‌های الکترونیکی خودرو است. اگر خودرو استارت می‌خورد اما روشن نمی‌شود، چراغ چک خاموش نمی‌شود، فن یکسره کار می‌کند، موتور ریپ می‌زند، مصرف سوخت افزایش یافته یا دستگاه دیاگ با ECU ارتباط برقرار نمی‌کند، ابتدا باید مشخص شود ایراد واقعاً از ایسیو است یا از سیم‌کشی، سنسور، عملگر، رله، فیوز، تغذیه و شبکه خودرو. 🚗
در تعمیرگاه تخصصی ECU، تشخیص خرابی با خواندن یک کد خطا تمام نمی‌شود. ولتاژهای تغذیه، اتصال بدنه، اطلاعات Live Data، سیگنال سنسورها، خروجی انژکتور و کوئل، شبکه CAN و وضعیت داخلی برد بررسی می‌شوند تا تعمیر براساس اندازه‌گیری انجام شود.
تعمیر ECU خودروهای داخلی، خارجی، چینی و ماشین سنگین
عیب‌یابی ایسیو براساس مدل خودرو و شماره فنی یونیت
خدمات تعمیر برد خودرو برای محصولات ایران خودرو و سایپا، خودروهای چینی، کره‌ای، ژاپنی و اروپایی و برخی خودروهای سنگین انجام می‌شود. برای تشخیص صحیح، مدل کامل ECU، Part Number، نوع موتور، سال ساخت، نوع گیربکس و علائم خرابی اهمیت دارند.
حتی دو خودرو با ظاهر و موتور مشابه ممکن است از ECU با Hardware یا Software Version متفاوت استفاده کنند؛ بنابراین یونیت جایگزین یا فایل برنامه نباید فقط براساس شکل سوکت انتخاب شود.
| گروه خودرو | مدل‌ها و خدمات قابل بررسی |
|---|---|
| ایران خودرو | پژو 206 و 207، پژو پارس، 405، سمند، دنا، رانا و خانواده موتورهای مختلف |
| سایپا و پارس خودرو | پراید، تیبا، ساینا، کوییک، شاهین، ریو و مدل‌های مرتبط |
| خودروهای چینی | MVM، Chery، JAC، Lifan، Haima، Dongfeng، Geely و مدل‌های مشابه |
| کره‌ای و ژاپنی | Hyundai، Kia، Toyota، Mazda، Mitsubishi و Honda براساس مدل ECU |
| اروپایی و سنگین | Mercedes-Benz، BMW، Renault، Volvo و برخی ECUهای خودروهای تجاری و سنگین |
برای آشنایی تخصصی‌تر با ساختار برد، سنسورها، نقشه‌خوانی و تست مدارات می‌توانید بخش آموزش تعمیرات ایسیو را نیز مشاهده کنید.

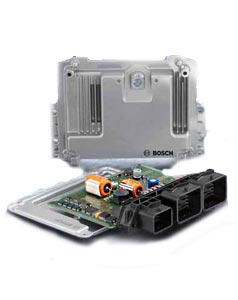

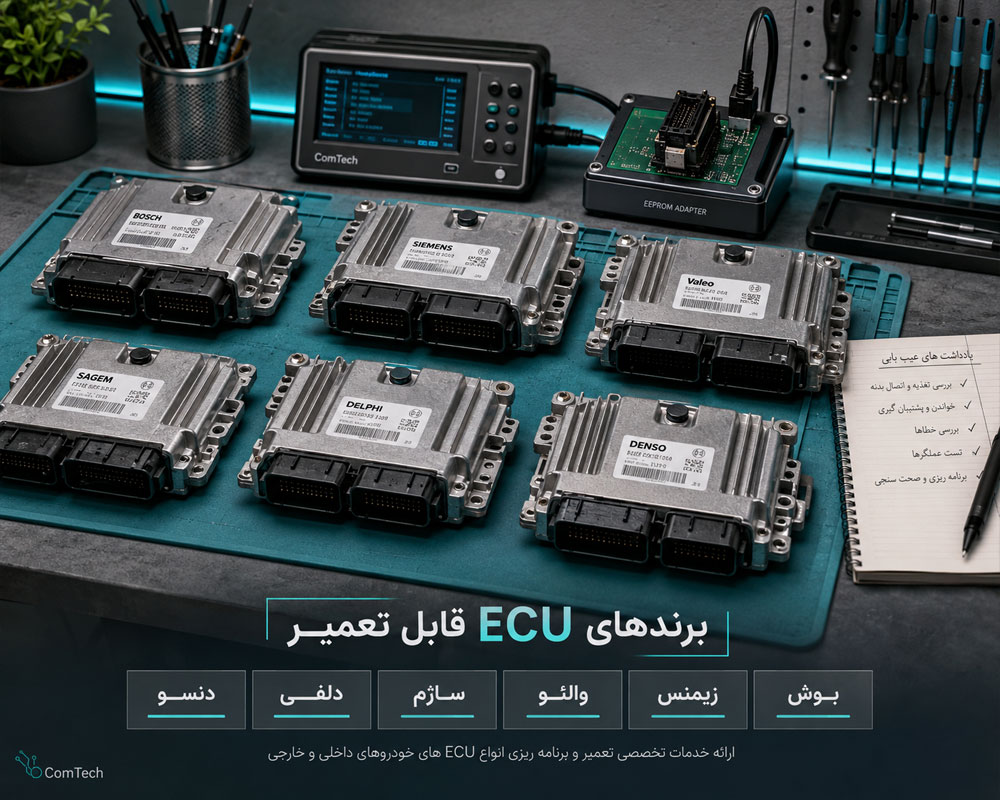

برندهای ECU قابل تعمیر و عیب‌یابی
ساختار مدار، پردازنده، حافظه، Driverها و روش Programming در ECUهای مختلف یکسان نیست. به همین دلیل تعمیر بر اساس برند، شماره سخت‌افزار و نسخه نرم‌افزاری انجام می‌شود.
- Bosch بوش: خانواده‌های مختلف ECU موتور و یونیت‌های الکترونیکی
- Sagem ساژم: ECUهای مورد استفاده در برخی خودروهای داخلی
- Valeo والئو: بردهای مدیریت موتور و یونیت‌های مرتبط
- Siemens / Continental: سیستم‌های مدیریت موتور و شبکه خودرو
- Delphi دلفی: ECU خودروهای سواری و برخی موتورهای دیزلی
- Denso دنسو: یونیت‌های خودروهای ژاپنی و آسیایی
- Magneti Marelli: ECU و یونیت‌های الکترونیکی خودروهای مختلف

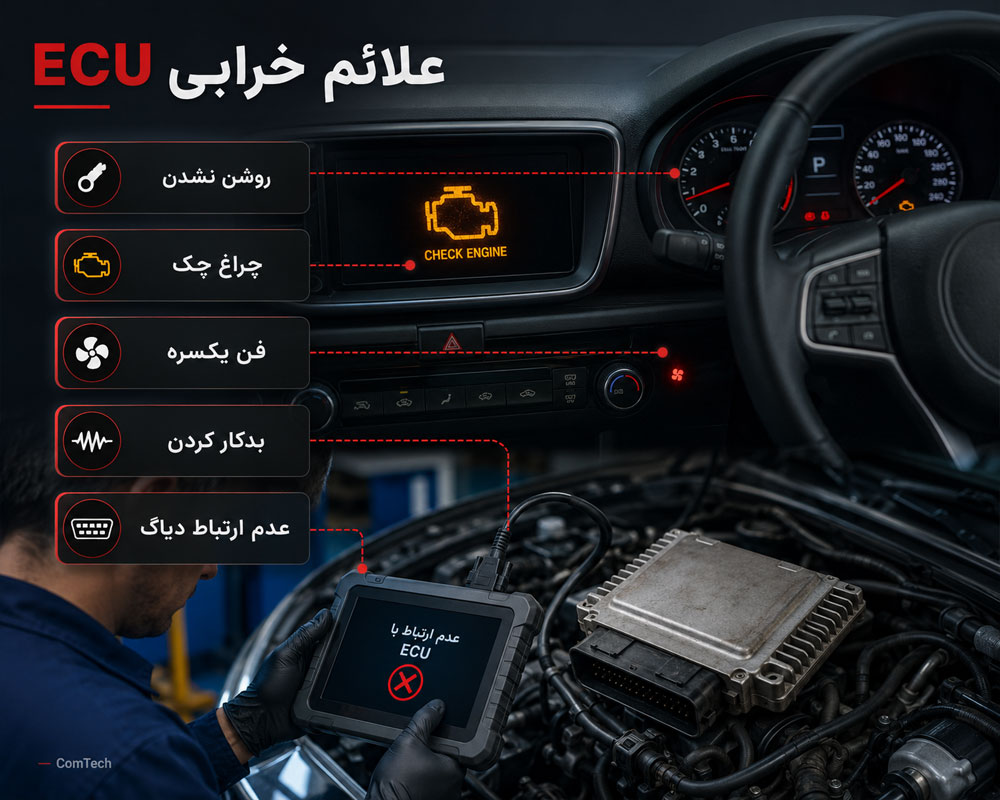

علائم خرابی ECU و روش تشخیص ایراد واقعی خودرو
بسیاری از علائمی که کاربران با عنوان «خرابی کامپیوتر ماشین» جست‌وجو می‌کنند، می‌توانند از اجزای دیگری ایجاد شوند. برای مثال روشن نشدن خودرو ممکن است از سنسور دور موتور، رله اصلی، سیستم سوخت‌رسانی یا ایموبلایزر باشد و هیچ ایرادی در خود ECU وجود نداشته باشد.
| نشانه خرابی | بخش‌های قابل بررسی |
|---|---|
| استارت می‌خورد ولی روشن نمی‌شود | تغذیه ECU، رله اصلی، سنسور CKP، پمپ بنزین، جرقه، انژکتور و سیستم ضدسرقت |
| چراغ چک روشن است | DTC، Live Data، سنسورها، عملگرها، سیم‌کشی و خروجی‌های ECU |
| فن یکسره کار می‌کند | سنسور ECT، دسته‌سیم، Relay، BSM، Driver خروجی و ارتباط شبکه |
| دیاگ به ECU وصل نمی‌شود | فیوز، مثبت دائم، مثبت سوئیچ، Ground، OBD، CAN، K-Line و Transceiver |
| مصرف سوخت زیاد شده است | سنسور اکسیژن، MAP یا MAF، ECT، انژکتور، فشار سوخت و نشتی هوا |
| موتور ریپ می‌زند | کوئل، شمع، انژکتور، Compression، سیم‌کشی و Driverهای ECU |
| دور موتور ناپایدار است | دریچه گاز، نشتی هوا، MAP، استپر در مدل‌های مربوط و Adaptationها |
| ECU فیوز می‌سوزاند | اتصال کوتاه سیم‌کشی، عملگرها، دیود حفاظتی یا مدار تغذیه داخل برد |

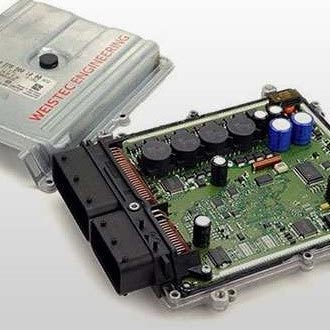

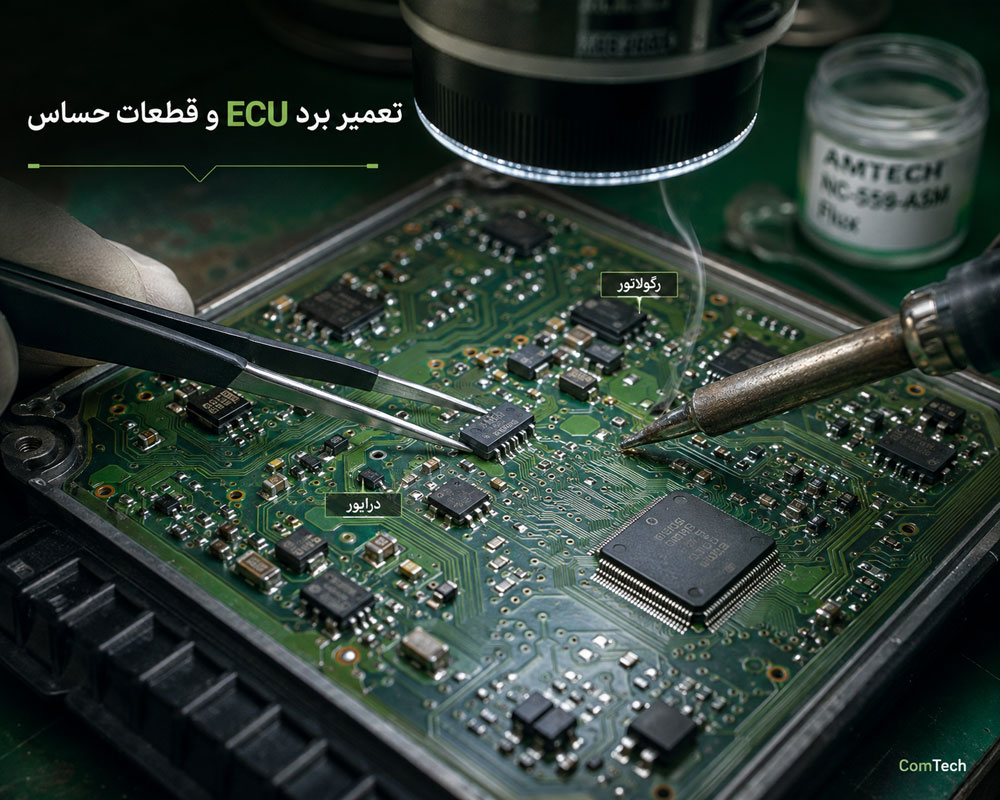

تعمیر برد ECU و قطعات الکترونیکی کامپیوتر خودرو
برد ECU در معرض گرما، لرزش، رطوبت، نوسان برق و اتصال کوتاه عملگرهای خودرو قرار دارد. اتصال اشتباه باتری، خرابی دینام، اتصال کوتاه Coil یا Injector و نفوذ رطوبت می‌توانند به مدارهای داخلی آسیب وارد کنند.
تعمیر مدار تغذیه و رگولاتورهای ECU
اولین مرحله در تعمیر برد، بررسی ورودی باتری، Ground، دیودهای محافظ، رگولاتورها و Railهای داخلی است. اگر یک Rail اتصال کوتاه داشته باشد، قبل از تعویض IC باید مشخص شود قطعه معیوب روی همان خط کدام است.
تعمیر Driver انژکتور و کوئل
Driverهای قدرت وظیفه کنترل انژکتور، Coil، رله و بعضی Solenoidها را برعهده دارند. اتصال کوتاه در مصرف‌کننده خارجی ممکن است Driver را بسوزاند؛ بنابراین قبل از نصب ECU تعمیرشده باید مقاومت و سیم‌کشی مصرف‌کننده مرتبط نیز بررسی شود.
تعمیر پردازنده، Flash و EEPROM
حافظه‌های Flash و EEPROM می‌توانند شامل Firmware، Calibration و داده‌های پیکربندی باشند. در خدمات برنامه‌ریزی، ابتدا از اطلاعات قابل خواندن Backup گرفته می‌شود و فایل متناسب با شماره سخت‌افزار و نرم‌افزار همان یونیت استفاده خواهد شد.
قطعات مهم ECU و روش بررسی
| بخش ECU | روش عیب‌یابی |
|---|---|
| Power Supply | اندازه‌گیری ورودی، Railهای داخلی و بررسی اتصال کوتاه |
| Injector Driver | تست خروجی و بررسی انژکتور و سیم‌کشی قبل از تعویض Driver |
| Ignition Driver | بررسی فرمان، Coil و مدار حفاظت خروجی |
| Flash و EEPROM | Backup، بررسی ارتباط و صحت داده قبل از Programming |
| CAN Transceiver | بررسی مقاومت شبکه، سطح ولتاژ و سیگنال CAN-H و CAN-L |
| برد سولفاته | بازرسی میکروسکوپی، پاک‌سازی و ترمیم مسیرهای آسیب‌دیده |
عیب‌یابی شبکه CAN، K-Line و ارتباط دیاگ
علت ارتباط نداشتن دیاگ با ECU
وقتی دستگاه دیاگ با ECU ارتباط برقرار نمی‌کند، تعویض کامپیوتر خودرو اولین اقدام نیست. برق سوکت OBD، فیوزها، Ground، مثبت دائم، مثبت سوئیچ، مقاومت شبکه و سلامت سایر یونیت‌ها بررسی می‌شوند.
در خودروهای جدید، علاوه بر CAN، ممکن است شبکه‌هایی مانند LIN، CAN FD یا معماری‌های Gateway محور نیز وجود داشته باشند. تشخیص خرابی این سیستم‌ها نیازمند مطالعه Wiring Diagram و بررسی ارتباط چند یونیت با یکدیگر است.
تست اولیه شبکه CAN
- بررسی تغذیه یونیت‌های درگیر شبکه
- کنترل اتصال بدنه ECU
- بررسی اتصال کوتاه CAN-H و CAN-L به مثبت یا Ground
- بررسی مقاومت شبکه در شرایط مناسب
- کنترل شکل موج با Oscilloscope در صورت نیاز
- جداسازی مرحله‌ای یونیت معیوب در خرابی شبکه
تعمیر BSI، BSM و BCM سیستم برق بدنه خودرو
یونیت‌های BSI، BSM و BCM وظایف متفاوتی در خودروهای مختلف دارند و می‌توانند کنترل یا توزیع برق بخش‌هایی مانند چراغ‌ها، شیشه‌بالابر، قفل مرکزی، برف‌پاک‌کن، بوق و برخی رله‌ها را برعهده داشته باشند.
خرابی یک مصرف‌کننده بدنه همیشه از BCM یا BSI نیست. قبل از باز کردن یونیت باید فیوز، رله، سوکت، سیم‌کشی، اتصال Ground و خود مصرف‌کننده بررسی شوند.
خدمات تعمیر یونیت‌های برق بدنه
- رفع کار نکردن یا روشن ماندن چراغ‌ها
- عیب‌یابی مه‌شکن و راهنما
- بررسی قفل مرکزی
- تعمیر مشکلات شیشه‌بالابر
- عیب‌یابی برف‌پاک‌کن
- بررسی خروجی بوق
- بررسی Relay Driverها
- رفع قطع ارتباط شبکه‌ای یونیت
- بررسی آثار آب‌خوردگی و سولفاته
- بازگردانی پیکربندی استاندارد پس از تعمیر در موارد لازم
تعمیر BSI پژو 206 و خودروهای مالتی‌پلکس
در خودروهای Multiplex، یک ایراد شبکه یا تغذیه می‌تواند چند علامت ظاهراً نامرتبط ایجاد کند. برای مثال ممکن است هم‌زمان چراغ، قفل مرکزی و برف‌پاک‌کن دچار اختلال شوند. در این موارد دیاگ تمام یونیت‌ها، بررسی شبکه و وضعیت تغذیه BSI اهمیت دارد.
تعمیر یونیت ایربگ و سیستم SRS خودرو
سیستم SRS و Airbag ECU بخشی از سامانه ایمنی خودرو است. روشن ماندن چراغ ایربگ باید با خواندن کد خطا، بررسی یونیت، سنسورهای ضربه، Clock Spring، Pretensioner کمربند، کانکتورها و سیم‌کشی تشخیص داده شود.
پاک کردن چراغ خطا بدون رفع خرابی واقعی، عملکرد ایمنی خودرو را تضمین نمی‌کند. پس از تعمیر باید وضعیت DTC و اجزای مرتبط براساس روش استاندارد همان خودرو بررسی شود.
تعمیر پشت آمپر دیجیتال و سیستم ایموبلایزر
تعمیر صفحه کیلومتر و نمایشگر خودرو
در تعمیر پشت آمپر مشکلاتی مانند روشن نشدن صفحه، خاموشی بخشی از Display، خرابی نور، کار نکردن عقربه، ریست شدن Cluster و قطع ارتباط شبکه‌ای بررسی می‌شوند.
مدار تغذیه، Stepper Motor، LCD، کانکتورها، EEPROM و شبکه ارتباطی بسته به مدل پشت آمپر مورد بررسی قرار خواهند گرفت.
خدمات قانونی کددهی کلید و ایموبلایزر
بررسی سیستم Immobilizer و تعریف کلید جایگزین فقط در چارچوب تعمیر استاندارد خودرو و برای مالک قانونی انجام می‌شود. هدف، بازگرداندن عملکرد اصلی سیستم امنیتی است و نه دور زدن حفاظت ضدسرقت.
تست سنسورها و عملگرها قبل از تعمیر ECU
سنسورهای مهم در عیب‌یابی سیستم مدیریت موتور
ECU برای مدیریت موتور به اطلاعات سنسورهای مختلف وابسته است. اختلال در سیگنال یک سنسور ممکن است علائمی مشابه خرابی کامپیوتر ایجاد کند.
- CKP سنسور دور موتور: تعیین دور و موقعیت میل‌لنگ
- CMP سنسور میل سوپاپ: تشخیص موقعیت Camshaft
- MAP یا MAF: اندازه‌گیری فشار یا جریان هوای ورودی
- ECT: اندازه‌گیری دمای مایع خنک‌کننده
- TPS: موقعیت دریچه گاز در سیستم‌های مربوط
- O2 Sensor: بررسی اکسیژن گازهای خروجی
- Knock Sensor: تشخیص ضربه و Knock موتور
- Accelerator Pedal Sensor: موقعیت پدال در دریچه گاز برقی
عملگرهای مهم متصل به ECU
- انژکتورها
- کوئل و مدار جرقه
- دریچه گاز الکترونیکی
- رله پمپ بنزین
- شیرهای برقی و Solenoidها
- رله و مدار فرمان فن
- سیستم EVAP در خودروهای مربوط

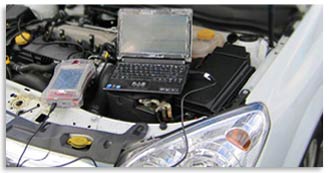

عیب‌یابی با دیاگ، Live Data و اسیلوسکوپ خودرو
خواندن کد خطا و پارامترهای زنده
دستگاه دیاگ فقط برای پاک کردن خطا استفاده نمی‌شود. پارامترهای زنده مانند دور موتور، دمای آب، فشار منیفولد، ولتاژ سنسورها، وضعیت دریچه گاز و Fuel Trim می‌توانند به محدود کردن محدوده خرابی کمک کنند.
چرا کد خطا همیشه نام قطعه معیوب نیست؟
DTC معمولاً مدار یا شرایط غیرعادی را گزارش می‌کند. برای مثال خطای یک سنسور ممکن است از خود Sensor، قطع شدن سیم، اتصال کوتاه، نبود Reference Voltage یا ایراد ورودی ECU ایجاد شده باشد.

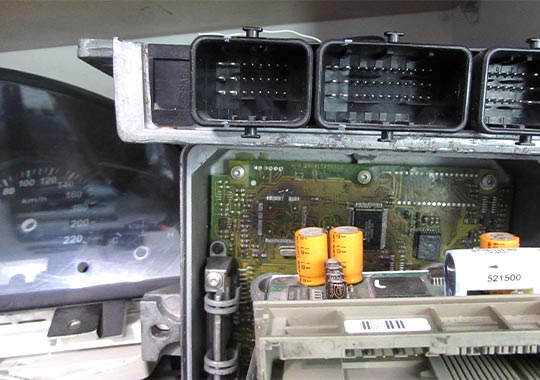

آب‌خوردگی، سوختگی و خرابی فیزیکی برد ECU
تعمیر ایسیو سولفاته و دارای خوردگی
نفوذ آب یا رطوبت به داخل محفظه ECU می‌تواند پایه قطعات، Viaها و مسیرهای PCB را دچار خوردگی کند. فقط تمیز کردن ظاهر برد برای تأیید سلامت کافی نیست و مسیرهای مشکوک باید زیر میکروسکوپ بررسی شوند.
مراحل بررسی ECU آب‌خورده
- بازرسی میکروسکوپی برد
- شناسایی نقاط سولفاته
- کنترل قطعات اطراف محل آب‌خوردگی
- بررسی Continuity مسیرهای آسیب‌دیده
- ترمیم Via یا Track در صورت امکان
- تست تغذیه قبل از راه‌اندازی کامل برد
- بررسی ارتباط دیاگ پس از تعمیر

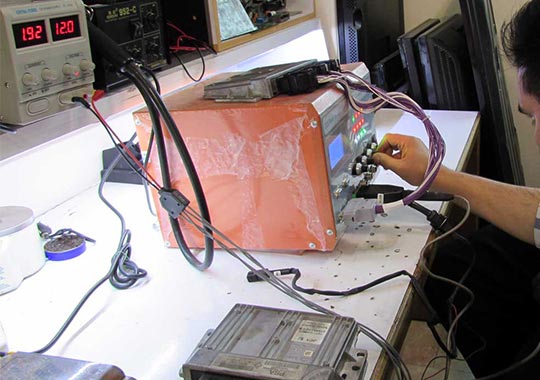

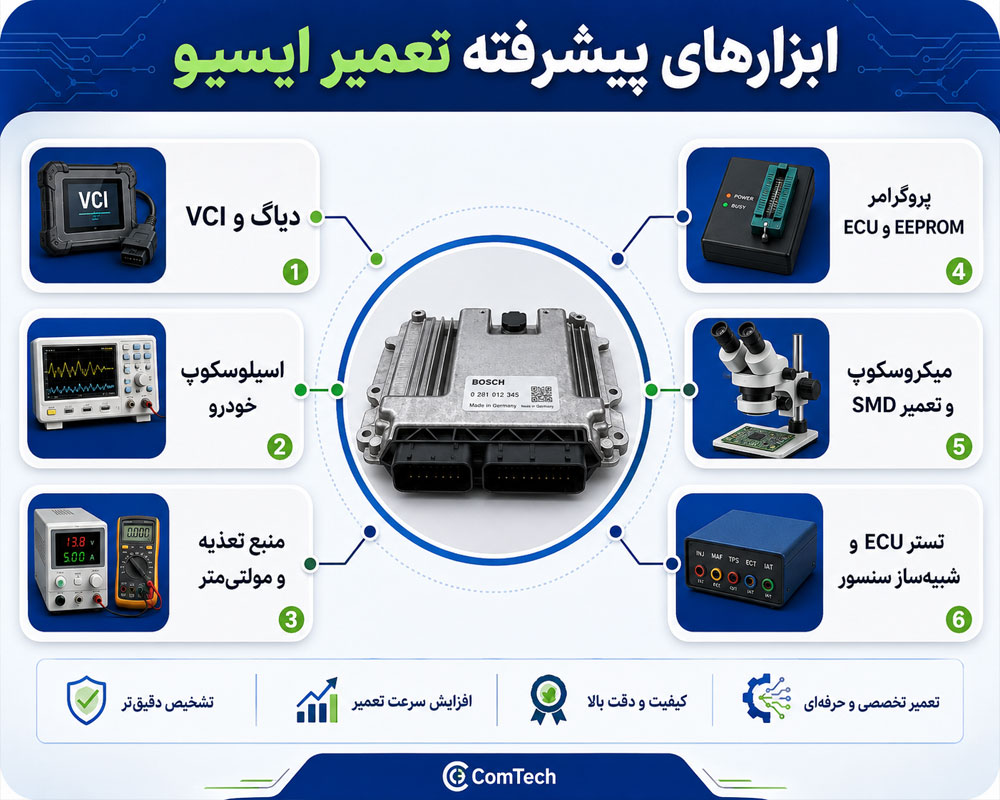

ابزارهای تخصصی تعمیر ECU و برق خودرو
در عیب‌یابی ایسیو، استفاده از یک ابزار به‌تنهایی کافی نیست. دیاگ، Oscilloscope، Multimeter و تجهیزات تعمیر برد هرکدام اطلاعات متفاوتی درباره سیستم ارائه می‌کنند. 🛠️
| ابزار | کاربرد تخصصی |
|---|---|
| دیاگ و VCI | خواندن DTC، Live Data، ارتباط یونیت‌ها و تست‌های مجاز عملگر |
| Oscilloscope خودرو | بررسی CKP، CMP، Injector، Coil، CAN و سیگنال‌های الکترونیکی |
| مولتی‌متر دقیق | اندازه‌گیری ولتاژ، مقاومت، اتصال بدنه و تست قطعات |
| منبع تغذیه آزمایشگاهی | راه‌اندازی کنترل‌شده برد و بررسی مصرف جریان |
| پروگرامر | Backup و Programming حافظه‌های پشتیبانی‌شده |
| میکروسکوپ | بررسی پایه IC، خوردگی و Trackهای PCB |
| هویه و Hot Air | تعویض قطعات SMD و تعمیر کانکتورها |

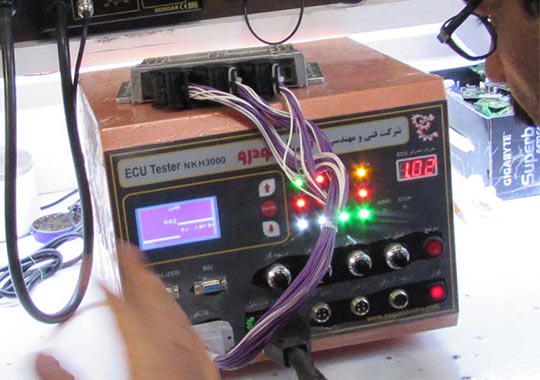

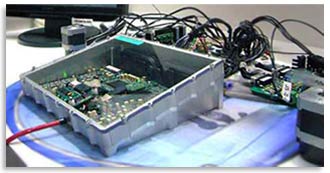

| ECU Tester | شبیه‌سازی محدود برخی ورودی و خروجی‌ها متناسب با یونیت |
آشنایی دقیق با SMD، MOSFET، Diode، Regulator و روش اندازه‌گیری برد در تعمیر ECU اهمیت زیادی دارد. بخش آموزش الکترونیک کاربردی نیز برای این مباحث مرتبط است.

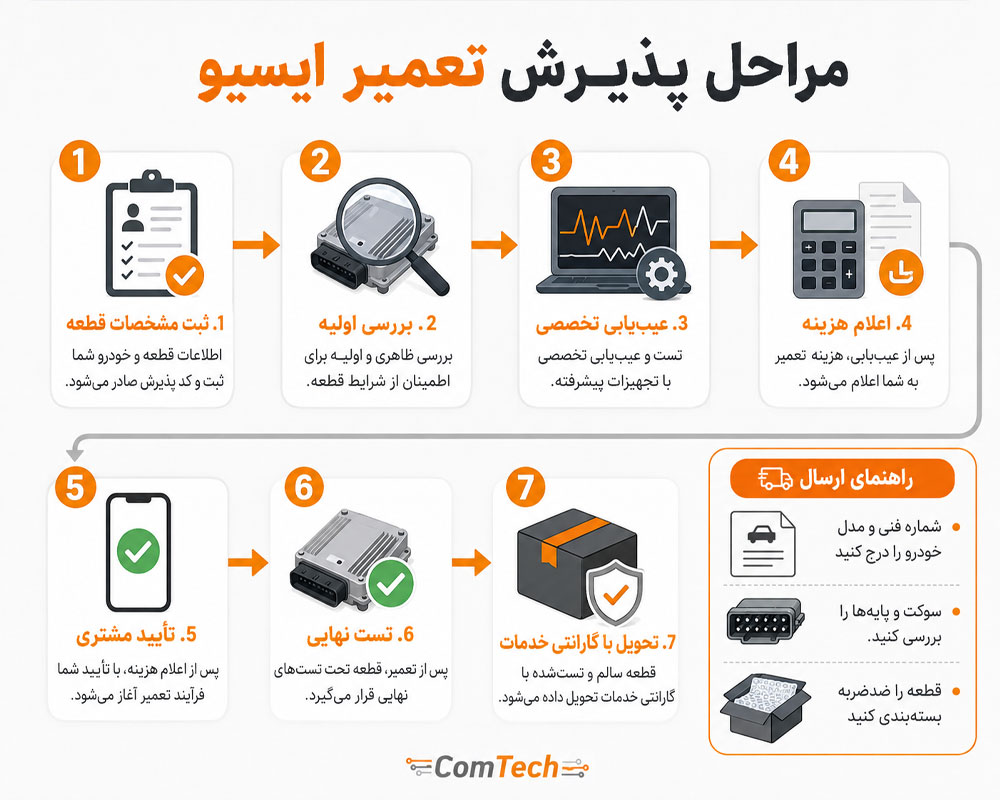

مراحل پذیرش و تعمیر ECU در کامتک
فرایند عیب‌یابی تا تحویل یونیت تعمیرشده
- ثبت مشخصات: مدل خودرو، موتور، شماره فنی ECU و علائم خرابی ثبت می‌شود.
- ثبت DTC: کدهای خطا و اطلاعات مربوط به شرایط خرابی در صورت دسترسی بررسی می‌شوند.
- بررسی تغذیه: مثبت دائم، مثبت سوئیچ، Ground و فیوزهای مرتبط کنترل می‌شوند.
- بررسی شبکه: CAN، K-Line یا مسیر ارتباطی متناسب با خودرو تست می‌شود.
- کنترل سنسورها و عملگرها: مشخص می‌شود خرابی خارجی عامل آسیب ECU نیست.
- بازدید برد: سوختگی، رطوبت، خوردگی و تعمیرات قبلی بررسی می‌شوند.
- عیب‌یابی مدار: تغذیه، Driverها، حافظه و بخش ارتباطی تست می‌شوند.
- اعلام هزینه: پس از مشخص شدن خرابی، هزینه تعمیر به مشتری اعلام می‌شود.
- دریافت تأیید: تعمیر یا تعویض قطعات بعد از تأیید انجام می‌شود.
- تست نهایی: ارتباط، تغذیه، ورودی‌ها و خروجی‌های مرتبط کنترل خواهند شد.
- تحویل: شرایط گارانتی بخش تعمیرشده هنگام تحویل اعلام می‌شود.
چک‌لیست تست ECU بعد از تعمیر
- ✅ کنترل اتصال کوتاه خطوط تغذیه
- ✅ بررسی جریان مصرفی برد
- ✅ کنترل ولتاژهای داخلی
- ✅ تست ارتباط دیاگ
- ✅ بررسی CAN یا K-Line در بخش مرتبط
- ✅ بررسی Driver تعمیرشده
- ✅ کنترل خطاهای مرتبط پس از تعمیر
- ✅ بررسی سوکت و پایه‌ها
- ✅ ثبت قطعات تعمیر یا تعویض‌شده

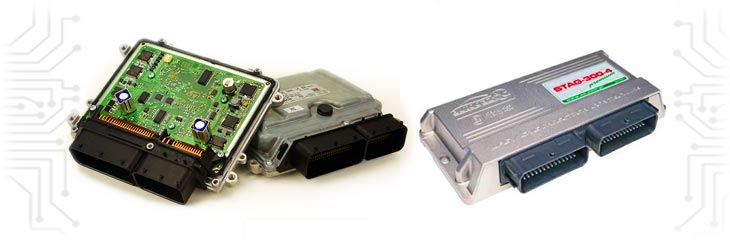

تعمیر ECU خودروهای دوگانه‌سوز CNG و LPG
عیب‌یابی سیستم گاز بدون تعویض بی‌دلیل ECU
در خودروهای دوگانه‌سوز، بد کار کردن روی CNG یا LPG الزاماً ناشی از ECU نیست. فشار گاز، انژکتور گاز، سنسورها، شیرهای برقی، سیم‌کشی و ارتباط ECU گاز با سیستم موتور باید بررسی شوند.
یک مطلب مرتبط درباره این سیستم‌ها در صفحه ایسیو خودرو گازسوز قابل مطالعه است.

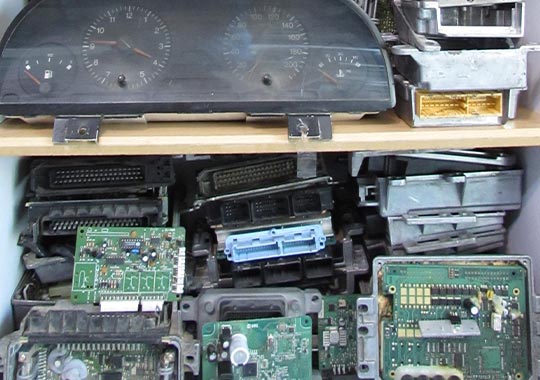

فروش و نصب ECU جایگزین در صورت غیرقابل تعمیر بودن برد
اگر آسیب PCB گسترده باشد یا قطعه اصلی قابل تهیه نباشد، استفاده از ECU جایگزین بررسی می‌شود. در این شرایط Hardware Number، Software Number، Pinout و سازگاری با خودرو باید کنترل شوند.
موارد مهم در انتخاب ECU جایگزین
- تطبیق شماره فنی
- تطبیق نوع موتور
- بررسی نوع گیربکس در مدل‌های مرتبط
- کنترل سوکت و Pinout
- بررسی نسخه سخت‌افزاری
- انجام Programming قانونی موردنیاز
- بررسی سیستم ضدسرقت طبق مشخصات کارخانه
- تست عملکرد پس از نصب
قیمت تعمیر ECU خودرو چگونه مشخص می‌شود؟
هزینه تعمیر ایسیو به نوع یونیت، شدت آسیب، تعداد قطعات معیوب، نیاز به Programming، وضعیت برد، مدل خودرو و مدت تست وابسته است. روشن نشدن یک ECU ممکن است فقط از یک قطعه حفاظتی باشد یا چند مدار اصلی برد هم‌زمان آسیب دیده باشند.
| نوع خدمات | عامل مؤثر بر هزینه |
|---|---|
| تعمیر مدار تغذیه | تعداد قطعات آسیب‌دیده و وضعیت PCB |
| تعمیر Driver | نوع Driver و علت ایجاد خرابی |
| تعمیر شبکه | CAN Transceiver، مسیر برد و میزان آسیب |
| تعمیر آب‌خوردگی | میزان خوردگی و تعداد Track یا Via آسیب‌دیده |
| Programming | مدل ECU و روش استاندارد برنامه‌ریزی |
گارانتی خدمات تعمیر ECU و یونیت خودرو
گارانتی مربوط به بخش تعمیرشده و قطعات ثبت‌شده در خدمات است. اگر خرابی مجدد ناشی از اتصال کوتاه سیم‌کشی، Coil، Injector، نوسان سیستم شارژ، نفوذ مجدد آب یا آسیب خارجی باشد، دستگاه نیازمند بررسی جدید خواهد بود.
به همین دلیل در هنگام تحویل ECU توصیه می‌شود علت اولیه خرابی خودرو نیز برطرف شده باشد تا برد تعمیرشده مجدداً در معرض شرایط آسیب‌زا قرار نگیرد.
راهنمای ارسال ECU از شهرستان برای تعمیر
اطلاعات موردنیاز همراه ایسیو
- مدل کامل خودرو نوشته شود.
- سال ساخت و نوع موتور در صورت اطلاع درج شود.
- شماره Part Number روی ECU اعلام شود.
- شرح دقیق خرابی خودرو نوشته شود.
- کدهای خطای دیاگ در صورت وجود ارسال شوند.
- سابقه آب‌خوردگی یا تعمیر قبلی ذکر شود.
- اگر Driver خاصی چندبار سوخته، این موضوع اعلام شود.
- ECU با ضربه‌گیر مناسب بسته‌بندی شود.
- از وارد شدن فشار به سوکت و پایه‌ها جلوگیری شود.
نکات مهم قبل از تعویض یا تعمیر کامپیوتر خودرو
- باتری خودرو و ولتاژ شارژ دینام بررسی شود.
- فیوزها فقط با آمپراژ استاندارد جایگزین شوند.
- اتصال بدنه موتور و بدنه ECU کنترل شود.
- از اتصال یا جدا کردن سوکت ECU در شرایط نامناسب خودداری شود.
- عملگر دارای اتصال کوتاه قبل از نصب ECU تعمیرشده تعویض یا تعمیر شود.
- ECU جایگزین فقط براساس شماره فنی و سازگاری خودرو انتخاب شود.
- از فایل Firmware نامطمئن استفاده نشود.
- تغییرات نرم‌افزاری نباید سامانه‌های ایمنی یا آلایندگی را از کار بیندازند.
