دوره جامع آموزش تعمیرات پلاتر و کاترپلاتر
پلاتر یا چاپگر عریض (Wide Format Printer) دستگاهی تخصصی برای چاپ نقشه‌های مهندسی، پلان‌های معماری، تصاویر گرافیکی، پوستر، عکس، الگوی پوشاک، نقشه‌های GIS و انواع خروجی‌های بزرگ است. در کنار آن، کاترپلاتر یا Cutting Plotter برای برش دقیق استیکر، وینیل، شبرنگ، روزرنگ، کاغذ، طلق، لیبل و ساخت شابلون استفاده می‌شود.
در دوره آموزش تعمیرات پلاتر ساختار پلاترهای جوهرافشان، دستگاه‌های CAD، پلاترهای گرافیکی و کاترپلاترها به‌صورت عملی بررسی می‌شود. آموزش از شناخت اجزای دستگاه و مکانیزم چاپ شروع شده و تا عیب‌یابی Printhead، سیستم جوهررسانی، Service Station، Carriage، Encoder، Paper Feed، برد پاور، Formatter Board و مدارهای درایور ادامه پیدا می‌کند.
در این کلاس هدف فقط تعویض قطعه نیست؛ کارآموز یاد می‌گیرد از روی Nozzle Check، کیفیت چاپ، صدای کریج، Error Code، نحوه حرکت مدیا، وضعیت سنسورها و اندازه‌گیری ولتاژهای برد علت اصلی خرابی را پیدا کند.
🔧 هدف دوره این است که کارآموز بتواند پلاتر چاپ، چاپگر عریض و کاترپلاتر را از مرحله پذیرش و تست اولیه تا عیب‌یابی، تعمیر، کالیبراسیون و کنترل کیفیت نهایی بررسی کند.
یادگیری تعمیر پلاتر از پایه تا عیب‌یابی حرفه‌ای
برای شرکت در کلاس تعمیر پلاتر لازم نیست از ابتدا تعمیرکار حرفه‌ای ماشین‌های اداری باشید. آموزش با شناخت انواع پلاتر، اصول ایمنی، ابزارهای تعمیر، فناوری چاپ، انواع مدیا و روش صحیح باز و بسته کردن دستگاه آغاز می‌شود.
در مراحل بعدی، کارآموز وارد عیب‌یابی مکانیکی، سیستم جوهر، هد، کریج، سرویس استیشن، موتورهای حرکتی، سنسورها و بردهای الکترونیکی می‌شود. برای هنرجویانی که قصد دارند روی بخش الکترونیک دستگاه تسلط بیشتری پیدا کنند، مطالب مرتبط با تعمیر برد پلاتر نیز مکمل مناسبی برای مباحث این دوره است.
| مرحله آموزشی | مباحث اصلی کلاس | مهارت نهایی کارآموز |
|---|---|---|
| شناخت دستگاه | پلاتر چاپ، کاترپلاتر، مدیا و اجزای داخلی | تشخیص ساختار و بازکردن اصولی دستگاه |
| مکانیک پلاتر | کریج، تسمه، موتور، انکودر و Paper Feed | رفع گیر، صدا و خطای حرکت |
| سیستم چاپ | هد، جوهر، دمپر، Cap، Pump و Service Station | تشخیص گرفتگی نازل و ایراد جوهررسانی |
| الکترونیک دستگاه | Power Supply، Formatter، Driver و Sensor | ولتاژگیری و عیب‌یابی برد پلاتر |
| کاترپلاتر | Blade، Force، Offset، Registration و Contour Cut | تنظیم و تعمیر دستگاه برش |

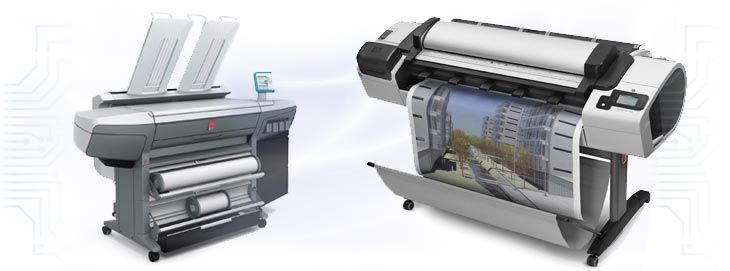

شناخت انواع پلاتر و چاپگرهای عریض
اصطلاح پلاتر امروزه برای گروه بزرگی از چاپگرهای عریض استفاده می‌شود. نوع هد، فناوری جوهر، سیستم انتقال مدیا و کاربرد دستگاه در مدل‌های مختلف متفاوت است؛ بنابراین تعمیرکار قبل از بازکردن دستگاه باید دقیقاً مشخص کند با چه فناوری‌ای روبه‌رو است.

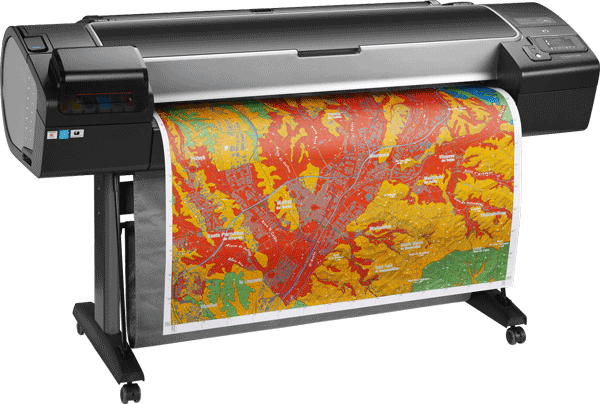

پلاتر CAD برای نقشه‌کشی و معماری
پلاترهای CAD و Technical برای چاپ نقشه‌های معماری، سازه، تأسیسات، GIS، نقشه‌برداری و طرح‌های مهندسی کاربرد دارند. دقت خطوط، حرکت صحیح رول کاغذ، کالیبراسیون محور کاغذ و سلامت هد در این گروه اهمیت زیادی دارد.
پلاتر گرافیکی و چاپ عکس حرفه‌ای
پلاترهای گرافیکی برای چاپ عکس، پوستر، آثار هنری و خروجی‌های رنگی باکیفیت طراحی شده‌اند. تعداد رنگ بیشتر، مدیریت پروفایل ICC، دقت هد و کالیبراسیون رنگ در این دستگاه‌ها اهمیت بالایی دارد.
پلاتر اکوسالونت و چاپ تبلیغاتی
پلاترهای Eco-Solvent برای چاپ استیکر، وینیل و مدیاهای تبلیغاتی کاربرد دارند. علاوه بر هد و سیستم جوهر، سلامت Heater، فن، سیستم مکش و Take-up نیز در عیب‌یابی این مدل‌ها بررسی می‌شود.
پلاتر سابلیمیشن و چاپ پارچه
در دستگاه‌های Dye Sublimation، کیفیت مسیر جوهر، سلامت دمپر، فشار مناسب سیستم جوهر و یکنواختی Paper Feed اهمیت زیادی دارد. گرفتگی نازل یا اختلال حرکت کاغذ می‌تواند در چاپ‌های طولانی باعث Banding و اختلاف رنگ شود.
چاپگرهای Latex، Resin و UV
چاپگرهای صنعتی جدید ممکن است از فناوری‌های Latex، Resin یا UV استفاده کنند. ساختار هد، سیستم خشک‌کن یا Curing، مدارهای حرارتی و روش سرویس این دستگاه‌ها با پلاتر جوهرافشان معمولی متفاوت است و باید طبق طراحی همان مدل بررسی شود.
ساختار همه پلاترها یکسان نیست. پیش از تعمیر باید نوع فناوری چاپ، مدل هد، نوع جوهر، عرض دستگاه، مدیا و مکانیزم حرکت آن مشخص شود.

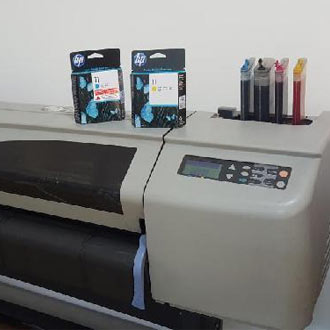

آموزش تعمیر پلاتر اچ‌پی سری HP DesignJet
HP DesignJet یکی از خانواده‌های شناخته‌شده چاپگرهای عریض مهندسی و گرافیکی است. در کلاس، نحوه بازکردن دستگاه، اجرای Diagnostic Test، خواندن خطاها و بررسی بخش‌های مکانیکی، جوهررسانی و الکترونیکی تمرین می‌شود.
قطعات مهم پلاتر HP DesignJet
- Printhead و Ink Cartridge
- Carriage Assembly و Trailing Cable
- Carriage Belt، Pulley و محور کریج
- Encoder Strip و Encoder Sensor
- Service Station و Maintenance Cartridge
- Paper-Axis Motor و Drive Roller
- Pinch Roller و Media Sensor
- Formatter Board و Main PCA
- Power Supply و مدارهای Driver
- Line Sensor و Drop Detector در مدل‌های مجهز
خرابی‌های رایج پلاتر اچ‌پی DesignJet
- نمایش خطای Carriage Jam یا گیرکردن کریج
- فرسودگی و ریش‌ریش‌شدن Carriage Belt
- شناسایی‌نشدن Printhead یا Cartridge
- خرابی Service Station یا Maintenance Cartridge
- ایجاد Banding و خطوط سفید در چاپ
- کج‌شدن یا نامنظم حرکت‌کردن رول کاغذ
- خطای Encoder، Line Sensor یا Paper Axis
- روشن‌نشدن دستگاه یا گیرکردن در مرحله Boot
- قطع ارتباط USB، LAN یا Wi-Fi در مدل‌های مجهز
اگر کریج پلاتر با صدا حرکت می‌کند یا در نقطه مشخصی متوقف می‌شود، فقط موتور مشکوک نیست. تسمه، شفت، بوش، Encoder Strip، Trailing Cable و Service Station نیز باید مرحله‌به‌مرحله بررسی شوند.
آموزش تعمیر پلاتر کانن Canon imagePROGRAF
پلاترهای Canon imagePROGRAF برای چاپ نقشه، پوستر، عکس و خروجی‌های گرافیکی استفاده می‌شوند. در عیب‌یابی این دستگاه‌ها وضعیت Printhead، Purge Unit، Maintenance Cartridge، Cutter، Multi Sensor و سیستم Paper Feed اهمیت زیادی دارد.
مباحث تعمیر پلاتر Canon imagePROGRAF
- اجرای Nozzle Check و تحلیل وضعیت نازل‌ها
- بررسی Printhead و کنتاکت‌های الکتریکی هد
- تست Purge Unit و سیستم مکش جوهر
- سرویس Cap، Wiper و Pump
- بررسی Multi Sensor و فاصله هد تا مدیا
- تست حرکت Carriage و Carriage Motor
- تعمیر Cutter و تعویض Cutter Blade
- بررسی Maintenance Cartridge و مسیر Waste Ink
- تست Power Supply و Main Controller
- اجرای Paper Feed Adjustment و Head Alignment
آموزش تعمیر پلاتر اپسون Epson SureColor
خانواده Epson SureColor شامل دستگاه‌هایی برای چاپ عکس، Fine Art، سابلیمیشن، تبلیغات و کاربردهای تخصصی چاپ است. نوع هد، جوهر و Maintenance System در مدل‌های مختلف این خانواده متفاوت بوده و سرویس باید متناسب با همان دستگاه انجام شود.
مباحث عیب‌یابی پلاتر Epson SureColor
- گرفتن Nozzle Check و تشخیص نازل‌های مسدود یا منحرف
- بررسی هد PrecisionCore در مدل‌های مجهز
- تست Cap، Wiper، Pump و Flushing Section
- کنترل Damper و مسیر انتقال جوهر
- تشخیص هواگرفتگی سیستم جوهر
- بررسی Maintenance Box و Waste Ink
- تست Carriage Motor و Paper Feed Motor
- تمیزکردن اصولی Encoder Strip
- رفع Banding و اجرای Head Alignment
- بررسی Heater و Fan در مدل‌هایی که از این سیستم‌ها استفاده می‌کنند
⚠️ اجرای پشت‌سرهم Cleaning یا Power Cleaning بدون عیب‌یابی می‌تواند مقدار زیادی جوهر مصرف کند و Maintenance System را زودتر پر کند. ابتدا باید Nozzle Check، مسیر جوهر، Cap، Pump و وضعیت هد بررسی شود.

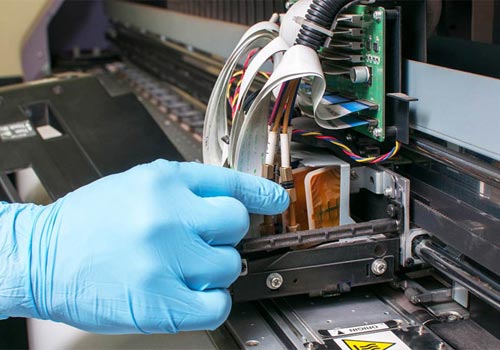

آموزش تعمیر هد پلاتر و رفع گرفتگی نازل
Printhead یکی از حساس‌ترین و گران‌ترین بخش‌های پلاتر است. خشک‌شدن جوهر، هواگرفتگی، آلودگی Cap، ضعف Pump، خرابی کابل فلت، مشکل Driver یا ایراد الکتریکی هد می‌تواند باعث حذف یک یا چند رنگ شود.
نشانه‌های خرابی یا اختلال هد پلاتر
- چاپ‌نشدن کامل یک یا چند رنگ
- وجود خطوط سفید منظم روی چاپ
- Deflection یا انحراف پاشش نازل‌ها
- تارشدن خطوط و نوشته‌های ظریف
- نمایش خطای Printhead یا Head Missing
- قطع و وصل‌شدن یک کانال رنگ هنگام چاپ
- وجود اتصال کوتاه در خطوط تغذیه هد
- تغییر کیفیت چاپ بعد از گرم‌شدن دستگاه
مراحل اصولی عیب‌یابی هد پلاتر
- اجرای Nozzle Check و ثبت وضعیت اولیه
- بررسی نوع، سطح و شرایط جوهر مصرفی
- کنترل شلنگ‌ها، Damper و وجود حباب هوا
- بررسی Cap، Wiper و قدرت مکش Pump
- تمیزکاری کنترل‌شده سطح هد با ماده سازگار
- اجرای Cleaning متناسب با شدت مشکل
- کنترل کابل فلت و کانکتور Printhead
- اندازه‌گیری خطوط تغذیه و بررسی Driver
- اجرای Head Alignment پس از رفع ایراد
💧 هر مشکل Nozzle Check به معنی خرابی خود هد نیست. ضعف مکش، هواگرفتگی Damper، نشتی Cap، گرفتگی شلنگ یا ایراد مدار Driver می‌تواند نتیجه‌ای شبیه هد خراب ایجاد کند.

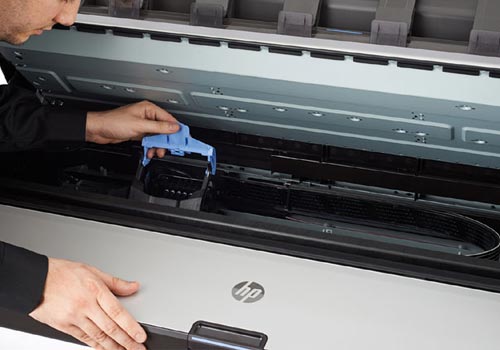

آموزش تعمیر Service Station و سیستم مکش جوهر
Service Station یا Purge Unit وظیفه پارک‌کردن هد، آب‌بندی نازل‌ها، پاک‌کردن سطح Printhead و ایجاد مکش موردنیاز هنگام Cleaning را بر عهده دارد. این مجموعه معمولاً از Cap، Wiper، Pump، موتور، چرخ‌دنده و مسیر Waste Ink تشکیل شده است.
خرابی‌های رایج سرویس استیشن پلاتر
- پارک‌نشدن صحیح هد
- خشک‌شدن سریع نازل‌ها پس از خاموشی
- ضعف مکش هنگام Cleaning
- جمع‌شدن جوهر اطراف Cap
- حرکت‌نکردن Wiper یا Pump
- گیرکردن کریج هنگام خروج از محل پارک
- نشت جوهر داخل دستگاه
- نمایش خطای Service Station یا Maintenance Unit
مراحل سرویس Purge Unit و Service Station
- خاموش‌کردن صحیح دستگاه طبق دستور سازنده
- دسترسی ایمن به مجموعه Service Station
- بررسی سطح Cap و لاستیک آب‌بندی
- تمیزکردن Wiper بدون آسیب‌زدن به لبه آن
- کنترل شلنگ‌های مکش و Waste Ink
- بررسی موتور و Gearهای مجموعه
- تست مسیر مکش از نظر گرفتگی یا نشتی
- اجرای Cleaning و Nozzle Check نهایی
مایع Cleaning نباید بدون کنترل روی سنسورها، Encoder، تسمه، کابل‌ها یا برد دستگاه ریخته شود. نوع محلول باید با فناوری هد و نوع جوهر همان دستگاه سازگار باشد.

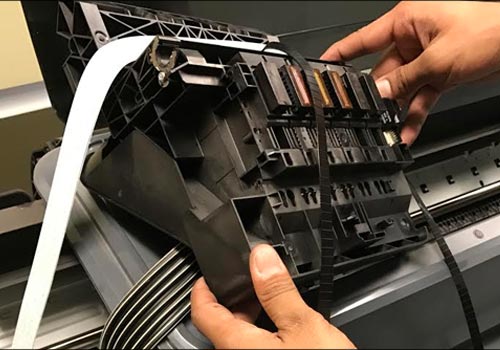

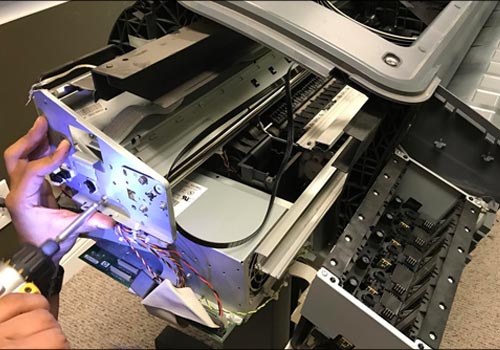

آموزش تعمیر کریج و تسمه پلاتر
مجموعه Carriage هد را در عرض مدیا حرکت می‌دهد. موتور کریج، تسمه، پولی، بوش، شفت، Encoder Strip و Sensor باید هماهنگ باشند. فرسودگی یا گیر مکانیکی هر یک از این اجزا می‌تواند باعث Carriage Jam، صدای زیاد یا جابه‌جایی تصویر شود.
مراحل عیب‌یابی Carriage Jam
- بررسی مسیر کریج از نظر وجود جسم خارجی
- کنترل آزادبودن Service Station
- بازرسی تسمه از نظر ترک، کشیدگی یا ریش‌ریش‌شدن
- بررسی شفت و بوش‌های کریج
- تمیزکردن صحیح Encoder Strip
- بررسی Encoder Sensor روی Carriage
- کنترل Trailing Cable و مسیر حرکت آن
- تست Carriage Motor و Driver
- اجرای تست حرکتی پس از مونتاژ
آموزش تعویض Carriage Belt پلاتر
هنگام تعویض Carriage Belt باید وضعیت Pulley، مسیر تسمه و محل اتصال آن به کریج بررسی شود. کشش نامناسب می‌تواند باعث لغزش، خطای Position، فشار به موتور یا فرسودگی زودهنگام قطعات مکانیکی شود.
وجود ذرات لاستیکی یا الیاف سیاه داخل دستگاه می‌تواند نشانه فرسودگی تسمه باشد. بهتر است Carriage Belt قبل از پارگی کامل بررسی و در صورت لزوم تعویض شود.
آموزش تعمیر Encoder Strip و سنسور موقعیت کریج
Encoder Strip مرجع موقعیت حرکت کریج است. آلودگی جوهر، چربی، خراش یا نصب اشتباه این نوار می‌تواند باعث حرکت ضربه‌ای کریج، جابه‌جایی چاپ، خطای Position و به‌هم‌خوردن Bi-Directional Alignment شود.
علائم خرابی یا آلودگی Encoder پلاتر
- حرکت ضربه‌ای Carriage
- جابه‌جایی خطوط یا ایجاد تصویر دوتایی
- توقف کریج در قسمت مشخصی از مسیر
- نمایش خطای Encoder یا Position
- به‌هم‌خوردن Bi-Directional Alignment
- اختلال چاپ با وجود سالم‌بودن Nozzle Check
Encoder Strip نباید با ابزار زبر، حلال نامناسب یا فشار زیاد تمیز شود. آسیب به خطوط دقیق نوار می‌تواند باعث شود سنسور موقعیت کریج را به‌درستی تشخیص ندهد.
آموزش تعمیر Paper Feed و سیستم حرکت مدیا
پلاتر باید رول کاغذ، وینیل یا مدیای چاپ را با سرعت و فاصله دقیق حرکت دهد. خرابی Paper-Axis Motor، Pinch Roller، Drive Roller، Media Sensor یا Encoder می‌تواند باعث کج‌کشیدن مدیا، خطای Feed و ایجاد Banding شود.
قطعات اصلی Media Feed پلاتر
- Roll Spindle و نگهدارنده رول
- Drive Roller و Pinch Roller
- Paper-Axis Motor و Gearbox
- Media Sensor و Edge Sensor
- Vacuum Fan و Platen
- Encoder Disc یا سنسور محور کاغذ
- Cutter داخلی دستگاه
- Take-up Reel در مدل‌های مجهز
| علامت خرابی | بخش‌های قابل بررسی | تست اولیه |
|---|---|---|
| مدیا کج حرکت می‌کند | رول، Pinch Roller و Guideها | نصب مجدد رول و کنترل فشار غلطک |
| Banding منظم ایجاد می‌شود | Paper Feed، Encoder و Nozzle | Nozzle Check و Feed Calibration |
| مدیا به هد برخورد می‌کند | Vacuum، ضخامت مدیا و Head Height | کنترل مدیا و تنظیم فاصله هد |
| کاتر داخلی برش نمی‌دهد | Blade، ریل، موتور و سنسور Cutter | کنترل تیغه و حرکت آزاد Cutter |
عیب‌یابی کیفیت چاپ، Banding و اختلاف رنگ پلاتر
خطوط سفید، Banding، جابه‌جایی خطوط، اختلاف رنگ و پاشش جوهر همیشه ناشی از خرابی هد نیست. تعمیرکار باید Nozzle Check، Paper Feed، Encoder، Head Alignment، نوع مدیا، تنظیمات Driver و Color Profile را کنار یکدیگر بررسی کند.
| عیب چاپ | بخش مشکوک | روش تشخیص |
|---|---|---|
| خط سفید افقی | Nozzle، Paper Feed و Ink Flow | Nozzle Check و Feed Calibration |
| تصویر دوتایی یا خط عمودی | Encoder و Head Alignment | بررسی Encoder و Alignment |
| حذف کامل یک رنگ | جوهر، Damper، Head و Driver | بررسی مسیر جوهر و الگوی نازل |
| اختلاف رنگ محسوس | Media Profile و Color Calibration | تست فایل مرجع و کالیبراسیون |
| لکه جوهر روی مدیا | Head، Wiper، Platen و Head Height | بازرسی سطح هد و مسیر مدیا |

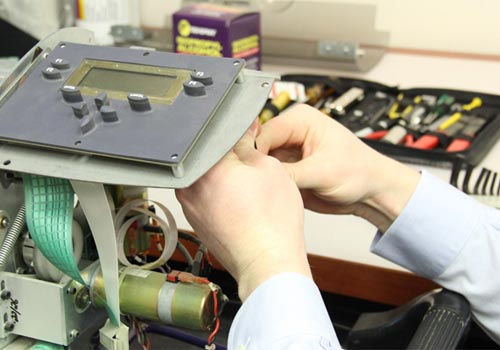

آموزش تعمیر برد پاور و فرمتر پلاتر
Formatter Board وظیفه پردازش فایل، مدیریت حافظه، کنترل ارتباطات و هماهنگی بخش‌های مختلف دستگاه را بر عهده دارد. برد پاور نیز ولتاژهای موردنیاز مدار منطقی، موتور، Driver و سایر مصرف‌کننده‌ها را تولید می‌کند.
مباحث الکترونیکی تعمیر برد پلاتر
- شناخت مقاومت، خازن، دیود، ترانزیستور و MOSFET
- تست رگولاتور، فیوز و قطعات حفاظتی
- تشخیص Short Circuit روی Power Railها
- بررسی SMPS و مبدل‌های DC-DC
- تست مدار تغذیه و Driver هد
- بررسی Driver موتورهای Carriage و Paper Feed
- تست EEPROM، Flash و مدار Reset
- بررسی Clock و فعالیت پردازنده در سطح تعمیر برد
- عیب‌یابی USB، LAN و کانکتورها
- کار با مولتی‌متر، منبع تغذیه و اسیلوسکوپ
- لحیم‌کاری SMD و ترمیم Pad و Track آسیب‌دیده
در بخش تعمیر برد، شناخت نحوه تست قطعات نیمه‌هادی اهمیت زیادی دارد. مطالعه مطلب آموزش تست دیود می‌تواند برای مرور روش اندازه‌گیری دیودها و قطعات حفاظتی روی برد مفید باشد.
مراحل عیب‌یابی پلاتر روشن‌نشدنی
- بررسی برق ورودی، کابل و کلید Power
- تست Fuse و ورودی Power Supply
- بازدید چشمی برد از نظر سوختگی یا خوردگی
- اندازه‌گیری خروجی‌های اصلی Power Supply
- تست مقاومت نسبت به زمین روی ریل‌های تغذیه
- جداکردن مصرف‌کننده مشکوک در صورت وجود اتصال کوتاه
- بررسی Regulator و مدار Reset
- تست Formatter، حافظه و Control Panel
- کنترل ولتاژها هنگام حرکت موتور و شروع چاپ
⚡ پیش از نصب Printhead جدید، سلامت خطوط تغذیه و مدار Driver هد باید بررسی شود. ایراد الکتریکی برد می‌تواند هد سالم را نیز آسیب بزند.
آموزش تعمیر کاترپلاتر و دستگاه برش دیجیتال
کاترپلاتر یا Cutting Plotter دستگاهی برای برش طرح‌های برداری روی وینیل، استیکر، شبرنگ، روزرنگ، کاغذ و مدیاهای قابل برش است. برخلاف پلاتر چاپ، این دستگاه به‌جای Printhead از Blade قرارگرفته داخل Blade Holder استفاده می‌کند.
طرح معمولاً در نرم‌افزارهایی مانند CorelDRAW یا Adobe Illustrator آماده و توسط نرم‌افزار یا Plugin سازگار برای دستگاه ارسال می‌شود. کیفیت برش به سلامت تیغه، تنظیم Force، Speed، Blade Offset و حرکت دقیق مدیا بستگی دارد.
قطعات اصلی کاترپلاتر
- Blade و Blade Holder
- Tool Carriage و Carriage Belt
- Carriage Motor و Feed Motor
- Grit Roller و Pinch Roller
- Cutting Strip زیر مسیر تیغه
- Media Sensor و Registration Sensor
- Encoder و Position Sensor
- Main Board و Motor Driver
- USB، LAN یا Serial Interface
- Control Panel و Display
تنظیم تیغه، Force و Offset کاترپلاتر
بیرون‌زدگی نوک Blade باید متناسب با ضخامت لایه قابل برش باشد. بیرون‌بودن بیش از حد تیغه می‌تواند باعث بریدن Liner، آسیب Cutting Strip و کاهش کیفیت گوشه‌های طرح شود.
پارامترهای مهم کیفیت برش کاترپلاتر
- Force: نیروی واردشده به تیغه
- Speed: سرعت حرکت ابزار هنگام برش
- Acceleration: شتاب حرکت هنگام تغییر جهت
- Blade Offset: فاصله نوک تیغه تا محور چرخش تیغه
- Overcut: ادامه کنترل‌شده مسیر برش برای بسته‌شدن گوشه‌ها
- Pass: تعداد دفعات عبور برای بعضی مدیاهای ضخیم
مراحل Test Cut استاندارد کاترپلاتر
- نصب Blade سالم داخل Holder
- تنظیم حداقل بیرون‌زدگی موردنیاز تیغه
- قرارگیری مدیا در موقعیت صحیح Pinch Roller
- انتخاب Force و Speed اولیه
- اجرای Test Cut روی قسمت کوچک مدیا
- بررسی جداشدن طرح بدون بریدن Liner
- اصلاح Force، Offset یا Blade Length
- تکرار تست تا رسیدن به برش تمیز
✂️ افزایش Force همیشه باعث بهترشدن برش نمی‌شود. تیغه کند، Blade Offset اشتباه، Holder معیوب یا Cutting Strip فرسوده نیز می‌تواند کیفیت برش را کاهش دهد.
آموزش تعمیر Registration Sensor و Contour Cut
در سیستم Print and Cut طرح ابتدا چاپ شده و سپس کاترپلاتر Registration Markها را می‌خواند تا مسیر برش با چاپ منطبق شود. سیستم‌هایی مانند ARMS در برخی دستگاه‌های Graphtec برای تشخیص مارک و تصحیح موقعیت استفاده می‌شوند.
رفع خطای Registration Mark در کاترپلاتر
- تمیزکردن Registration Sensor
- بررسی اندازه، موقعیت و شکل Registration Mark
- کنترل انعکاس سطح مدیا و نور محیط
- تنظیم حساسیت سنسور در مدل‌های دارای این گزینه
- اجرای Sensor Offset Adjustment
- بررسی Scale و Rotation فایل چاپی
- کنترل Pinch Roller و حرکت مستقیم مدیا
- بررسی Page Size در نرم‌افزار خروجی
آموزش نصب درایور و نرم‌افزار پلاتر و کاتر
برخی ایرادهایی که شبیه خرابی سخت‌افزاری دیده می‌شوند، در واقع به Driver، Port، Page Size، Print Queue، Media Setting یا نرم‌افزار خروجی ارتباط دارند. تعمیرکار باید بتواند عیب نرم‌افزاری و سخت‌افزاری را از یکدیگر تفکیک کند.
مباحث نرم‌افزاری پلاتر و کاترپلاتر
- نصب Driver مناسب دستگاه
- تعریف Roll Size و Custom Page Size
- راه‌اندازی USB، LAN و Wi-Fi در مدل‌های مجهز
- تنظیم IP و تست ارتباط شبکه
- آشنایی با HP-GL و HP-GL/2 در دستگاه‌های مرتبط
- تنظیم Media Type و Print Quality
- مدیریت Color Profile در چاپ‌های گرافیکی
- ارسال فایل برداری از CorelDRAW و Illustrator
- کار با نرم‌افزارهای سازگار مانند Cutting Master و FineCut
- تنظیم Contour Cut و Registration Mark
- بررسی Firmware Version و Error Log در مدل‌های پشتیبانی‌شده
اگر Self-Test دستگاه صحیح اجرا می‌شود اما فایل از رایانه چاپ یا برش نمی‌شود، ابتدا Driver، Port، IP، Print Queue، Page Size و تنظیمات نرم‌افزار بررسی می‌شوند.
جدول عیب‌یابی خرابی‌های رایج پلاتر و کاترپلاتر
| خرابی مشاهده‌شده | بخش‌های قابل بررسی | اولین تست پیشنهادی |
|---|---|---|
| یک رنگ چاپ نمی‌شود | جوهر، Damper، Head و Driver | Nozzle Check و بررسی مسیر جوهر |
| کریج حرکت نمی‌کند | Belt، Motor، Encoder و Service Station | بررسی آزادبودن مکانیکی مسیر کریج |
| خطوط افقی روی چاپ | Nozzle، Paper Feed و Alignment | Nozzle Check و Feed Adjustment |
| حرکت ضربه‌ای کریج | Encoder، Bush، Shaft و Belt | بررسی Encoder و حرکت مکانیکی |
| مدیا کج حرکت می‌کند | Roll، Pinch Roller و Feed System | بارگذاری مجدد مدیا و کنترل غلطک‌ها |
| دستگاه روشن نمی‌شود | AC Input، Power Board و Formatter | اندازه‌گیری ولتاژ و بررسی اتصال کوتاه |
| کاتر کامل برش نمی‌دهد | Blade، Force، Offset و Cutting Strip | اجرای Test Cut |
| Contour Cut جابه‌جا است | Sensor، Offset و Registration Mark | Registration Test و Sensor Adjustment |
ابزارهای موردنیاز تعمیر پلاتر و کاترپلاتر
| گروه ابزار | ابزارهای کاربردی | کاربرد |
|---|---|---|
| ابزار دستی | پیچ‌گوشتی، پنس، دم‌باریک و ابزار بازکردن | باز و بسته کردن دستگاه |
| اندازه‌گیری | مولتی‌متر، منبع تغذیه و اسیلوسکوپ | ولتاژگیری و تست برد |
| لحیم‌کاری | هویه، هیتر، فلکس، سیم قلع و قلع‌کش | تعویض SMD و ترمیم کانکتور |
| سیستم جوهر | سرنگ، شلنگ و Cleaning Fluid سازگار | تست مسیر جوهر و مکش |
| تست کاتر | Blade، Holder و مدیای تست | تنظیم Force و Offset |
| ایمنی و ESD | زیرانداز ESD، تجهیزات حفاظت فردی و ابزار مناسب | کاهش خطر آسیب به تعمیرکار و برد |
روش عملی یادگیری تعمیرات پلاتر در کارگاه
آموزش به روش سناریومحور و عیب‌یابی مرحله‌ای انجام می‌شود. کارآموز ابتدا نشانه خرابی را ثبت می‌کند، سپس بر اساس تست‌های دستگاه مشخص می‌کند ایراد از مکانیک، سیستم جوهر، هد، سنسورها، نرم‌افزار یا برد الکترونیکی است.
- پذیرش دستگاه: ثبت مدل، نوع جوهر، مدیا و شرح خرابی
- تست اولیه: مشاهده Error، صدا، حرکت و کیفیت چاپ
- تست داخلی: اجرای Nozzle Check و Diagnostic Test
- تفکیک خرابی: مکانیکی، جوهری، نرم‌افزاری یا الکترونیکی
- اندازه‌گیری: تست قطعات مرتبط با نشانه خرابی
- تعمیر هدفمند: سرویس یا تعویض قطعه تأییدشده
- کالیبراسیون: تنظیم هد، Feed، رنگ یا Sensor
- تست واقعی: چاپ یا برش فایل استاندارد
- کنترل کیفیت: بررسی صدا، حرکت و خروجی نهایی
🧰 تعمیر پلاتر زمانی کامل است که دستگاه بعد از مونتاژ، Nozzle Check قابل‌قبول، حرکت صحیح کریج، Feed دقیق مدیا و چاپ یا برش بدون خطا داشته باشد.
سرویس دوره‌ای و نگهداری پلاتر چاپ عریض
سرویس دوره‌ای می‌تواند بسیاری از خرابی‌های مکانیکی و مشکلات کیفیت چاپ را قبل از ایجاد توقف جدی دستگاه مشخص کند. زمان دقیق سرویس به مدل دستگاه، نوع جوهر، میزان کارکرد و شرایط محیط بستگی دارد.
چک‌لیست سرویس پلاتر
- گرفتن Nozzle Check قبل از شروع سرویس
- بررسی Printhead و کنتاکت‌های آن
- تمیزکردن Cap، Wiper و اطراف Service Station
- بررسی مسیر شلنگ‌ها و Damperها
- بازرسی Carriage Belt و Trailing Cable
- تمیزکردن کنترل‌شده Encoder Strip
- بررسی Pinch Roller و Drive Roller
- کنترل Maintenance Cartridge یا Waste Ink System
- بررسی فن، Vacuum و مسیر تهویه در مدل‌های مجهز
- اجرای Alignment و Test Print پس از سرویس
در دستگاه‌هایی که هد هنگام خاموشی در محل Cap پارک می‌شود، باید خاموش‌کردن از مسیر توصیه‌شده سازنده انجام شود. قطع ناگهانی برق می‌تواند فرآیند پارک هد و Maintenance Cycle را مختل کند.
بازار کار تعمیر پلاتر و کاترپلاتر
پلاتر و کاترپلاتر در دفاتر فنی، شرکت‌های معماری، مراکز نقشه‌برداری، چاپخانه‌ها، مجموعه‌های تبلیغاتی، کارگاه‌های پوشاک و مراکز چاپ دیجیتال استفاده می‌شوند. به دلیل قیمت دستگاه و اهمیت توقف‌نکردن خط چاپ، عیب‌یابی تخصصی این تجهیزات یکی از خدمات فنی حوزه ماشین‌های اداری و چاپ دیجیتال محسوب می‌شود.
هنرجویی که پس از دوره قصد مشاهده ساختار خدمات واقعی تعمیرگاه را دارد، می‌تواند بخش تعمیرات تخصصی پرینتر را نیز بررسی کند؛ در این بخش خدمات مرتبط با چاپگر، اسکنر، فکس و پلاتر معرفی شده است.
خدمات قابل ارائه پس از یادگیری تعمیر پلاتر
- عیب‌یابی پلاتر HP DesignJet
- تعمیر Canon imagePROGRAF
- تعمیر Epson SureColor
- عیب‌یابی Printhead و Ink System
- تعمیر Service Station و Purge Unit
- تعویض Carriage Belt و Trailing Cable
- تعمیر برد Power و Formatter
- کالیبراسیون Head و Paper Feed
- رفع Banding و مشکلات کیفیت چاپ
- تعمیر کاتر داخلی پلاتر
- تعمیر Cutting Plotter و تنظیم Blade
- تنظیم Registration و Contour Cut
- نصب Driver و راه‌اندازی شبکه
- سرویس دوره‌ای دستگاه‌های چاپ عریض
مهارت تعمیر پلاتر فقط به تعویض قطعه محدود نمی‌شود. سرویس دوره‌ای، کالیبراسیون، راه‌اندازی شبکه، تشخیص خطاهای نرم‌افزاری و کنترل کیفیت چاپ نیز بخش مهمی از خدمات یک تعمیرکار حرفه‌ای است.
مهارت‌های نهایی دوره تخصصی تعمیرات پلاتر
- شناخت انواع پلاتر چاپ و کاترپلاتر
- باز و بسته کردن اصولی دستگاه
- تحلیل Nozzle Check و کیفیت چاپ
- تشخیص گرفتگی نازل و اختلال جوهررسانی
- تست Damper، Cap، Pump و Service Station
- تعمیر Carriage Assembly و Carriage Belt
- تست Encoder Strip و Position Sensor
- عیب‌یابی Paper Feed و Rollerها
- رفع Banding و اجرای Head Alignment
- اندازه‌گیری و عیب‌یابی Power Supply
- بررسی Formatter و مدارهای Driver
- تعمیر Cutter داخلی پلاتر
- تنظیم Blade، Force و Offset کاترپلاتر
- کالیبراسیون Registration Mark و Contour Cut
- نصب Driver و راه‌اندازی USB و LAN
- تفکیک ایراد نرم‌افزاری از سخت‌افزاری
- کنترل کیفیت و تست نهایی دستگاه
✅ پس از تمرین عملی کافی، کارآموز می‌تواند خرابی پلاتر را بر اساس Error Code، Nozzle Check، صدای Carriage، مسیر حرکت مدیا، تست Sensor و اندازه‌گیری برد تحلیل کرده و برای تعمیر، سرویس یا تعویض قطعه تصمیم فنی مناسب بگیرد.
