تعمیر تخصصی سوئیچ، روتر و تجهیزات شبکه
تعمیر سوئیچ، روتر و تجهیزات شبکه شامل عیب‌یابی تخصصی بخش‌های سخت‌افزاری و نرم‌افزاری تجهیزات Cisco، MikroTik، Ubiquiti، Fortinet، TP-Link، تلفن‌های VoIP، اکسس پوینت، رادیو وایرلس، گیت‌وی و سوئیچ‌های PoE است. مشکلاتی مانند روشن نشدن دستگاه، قطع شدن پورت شبکه، بوت نشدن، خرابی PoE، ریست شدن مداوم، داغ شدن برد، خطای Firmware، کاهش سرعت شبکه و قطع ارتباط ابتدا با تست مرحله‌به‌مرحله بررسی می‌شوند تا علت اصلی خرابی مشخص شود. 🌐
در تعمیر تجهیزات شبکه حرفه‌ای، تعویض قطعه بدون عیب‌یابی دقیق روش مناسبی نیست. ابتدا تغذیه، جریان مصرفی، ریل‌های ولتاژ، پورت‌های Ethernet و SFP، حافظه، سیستم بوت و وضعیت نرم‌افزار دستگاه بررسی می‌شود و سپس بر اساس نتیجه تست، تعمیر برد یا اقدامات نرم‌افزاری انجام خواهد شد.
خدمات تعمیر تجهیزات شبکه برای شرکت‌ها و سازمان‌ها
تعمیرگاه تجهیزات شبکه می‌تواند دستگاه‌های مورد استفاده در شبکه‌های اداری، فروشگاهی، دوربین مداربسته، تلفن تحت شبکه، مراکز داده و ارتباطات وایرلس را بررسی کند. هنگام پذیرش، مدل دقیق دستگاه، شماره سریال، نوع تغذیه، وضعیت LEDها، نحوه ایجاد خرابی و شرایط شبکه ثبت می‌شود تا عیب‌یابی هدفمند انجام شود.
| نوع تجهیز شبکه | موارد قابل عیب‌یابی و تعمیر |
|---|---|
| سوئیچ و روتر | پاور، پورت LAN و WAN، SFP، فن، حافظه، Bootloader، Firmware و مشکلات بوت |
| سوئیچ PoE | مدار PSE، کنترلر PoE، MOSFET، فیوز، منبع تغذیه، پورت و مدیریت توان |
| فایروال و گیت‌وی | پاور، فن، حافظه، پورت شبکه، Firmware و بازیابی مجاز تنظیمات |
| اکسس پوینت و رادیو وایرلس | PoE، پورت LAN، مدار RF، کانکتور آنتن، Firmware، Adoption و قطعی ارتباط |
| تلفن VoIP و گیت‌وی | نمایشگر، میکروفن، اسپیکر، پورت شبکه، PoE، Firmware و ارتباط SIP |

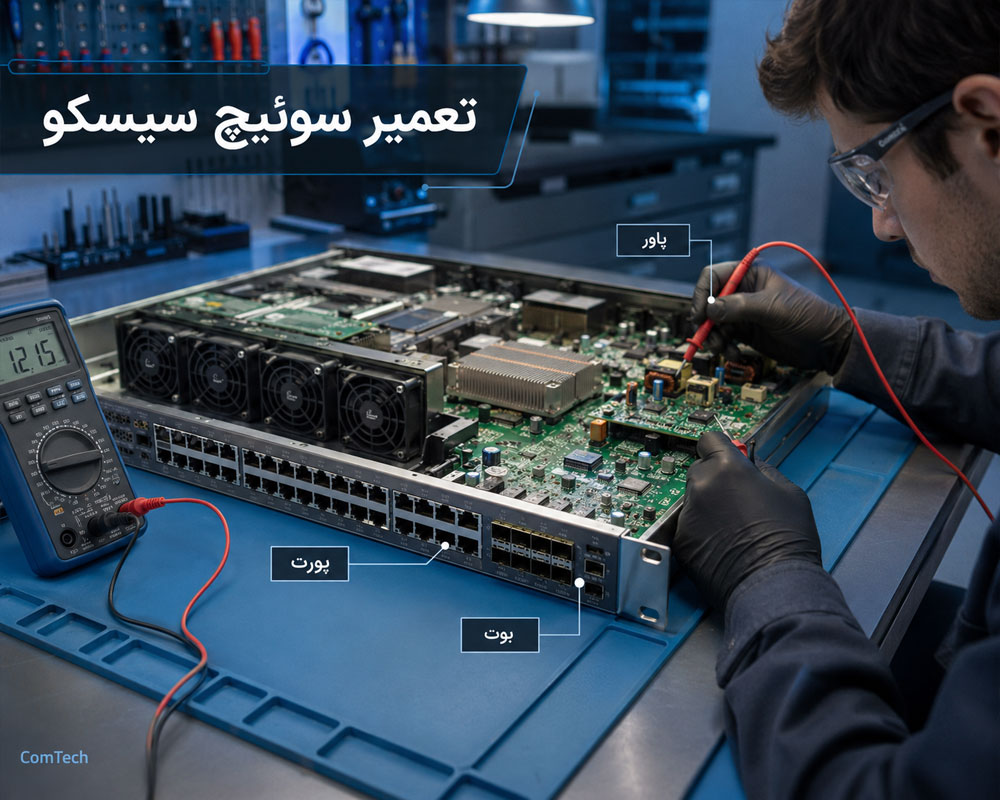

تعمیر سوئیچ سیسکو Catalyst و Nexus
تعمیر سوئیچ سیسکو Cisco برای خانواده‌های مختلف Catalyst و Nexus و مدل‌هایی مانند 2960، 3560، 3750، 3850، 9200 و 9300 پس از بررسی مدل و Revision دستگاه انجام می‌شود. خاموشی کامل، روشن ماندن چراغ Fault، گیر کردن هنگام Boot، خرابی چند پورت، قطع SFP، صدای غیرعادی فن و ریست شدن سوئیچ از ایرادهایی هستند که به بررسی هم‌زمان سخت‌افزار و سیستم‌عامل نیاز دارند.
در بخش سخت‌افزار، ورودی AC یا DC، منبع تغذیه، رگولاتورها، مدار Standby، PHY، Magnetics پورت شبکه، حافظه Flash و RAM بررسی می‌شود. در بخش نرم‌افزاری نیز Boot Variable، Bootloader، IOS یا IOS XE و Logهای راه‌اندازی در صورت دسترسی مجاز بررسی خواهند شد.
رفع خرابی پاور، پورت و بوت سوئیچ سیسکو
- تعمیر منبع تغذیه: تست فیوز، یکسوساز، خازن، MOSFET، PWM، رگولاتورها و مدارهای محافظ
- تعمیر پورت شبکه: بررسی RJ45، ترانس شبکه، PHY، مسیرهای PCB و وضعیت Link
- تست پورت SFP و SFP+: بررسی ماژول، کانکتور، تغذیه و وضعیت لینک در مدل‌های پشتیبانی‌شده
- رفع داغ شدن سوئیچ: کنترل فن، سنسور دما، هیت‌سینک، مسیر هوا و قطعات دارای مصرف غیرعادی
- رفع مشکل Boot: بررسی Flash، RAM، Bootloader و فایل سیستم‌عامل
- Firmware و تنظیمات: به‌روزرسانی یا بازیابی فقط بعد از تهیه Backup و تأیید مسئول شبکه
| نشانه خرابی سوئیچ | مواردی که باید بررسی شوند |
|---|---|
| سوئیچ روشن نمی‌شود | کابل برق، پاور، فیوز، مدار Standby، رگولاتورها و اتصال کوتاه برد |
| چند پورت Link نمی‌شوند | RJ45، Magnetics، PHY، مسیر PCB، کابل شبکه و تنظیمات Port |
| دستگاه روی Boot می‌ماند | Flash، RAM، Bootloader، Firmware، فایل سیستم و برد اصلی |
| سوئیچ داغ یا خاموش می‌شود | فن، سنسور حرارت، تهویه، پاور و قطعات دارای جریان مصرفی غیرعادی |
| پورت PoE برق نمی‌دهد | بودجه توان، کنترلر PoE، MOSFET، فیوز، استاندارد دستگاه انتهایی و کابل |

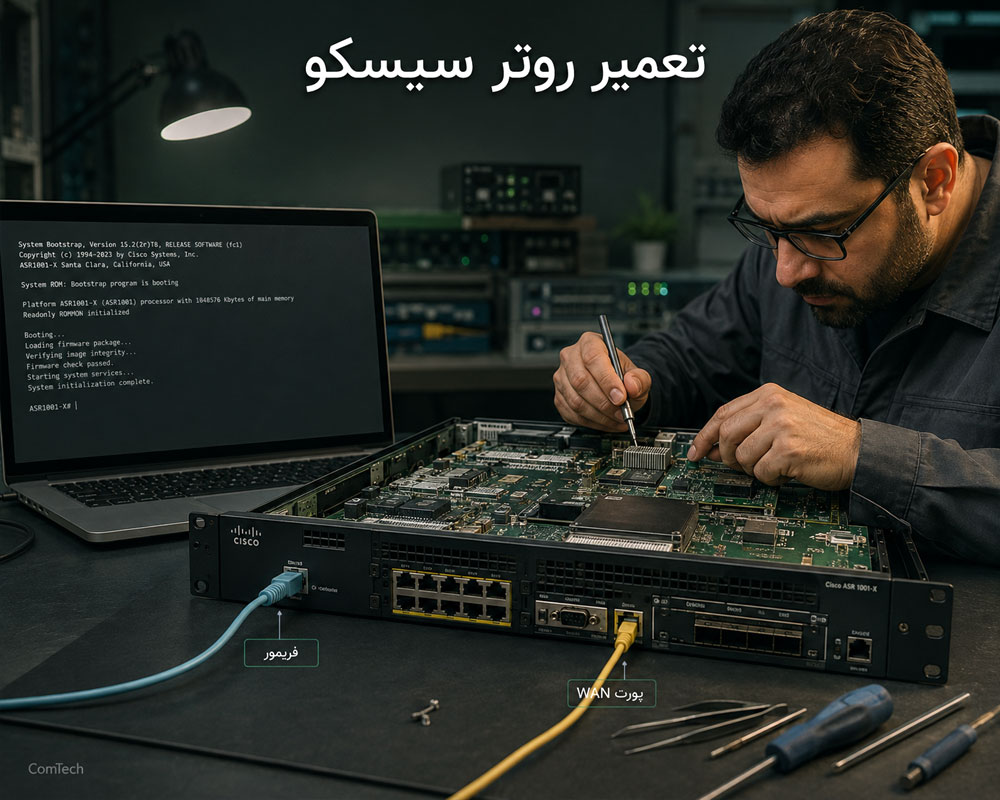

تعمیر روتر سیسکو ISR و تجهیزات WAN
تعمیر روتر سیسکو Cisco ISR و ASR شامل بررسی خاموشی دستگاه، Boot Loop، کرش سیستم‌عامل، خرابی پورت WAN و LAN، ایراد ماژول‌های شبکه، حافظه، فن و منبع تغذیه است. در صورت نیاز، Console Log و خطاهای زمان Boot برای تفکیک خرابی سخت‌افزاری از مشکل نرم‌افزاری بررسی می‌شوند.
تنظیمات Routing، NAT، QoS، ACL، VPN و Firewall بخشی از اطلاعات عملیاتی شبکه هستند و هرگونه بررسی یا تغییر آنها فقط با دسترسی مجاز مالک یا مدیر شبکه انجام می‌شود. برای افرادی که قصد یادگیری عیب‌یابی بردهای دیجیتال، تغذیه و قطعات SMD را دارند، مطالب آموزش تعمیر لپ‌تاپ نیز از نظر شناخت مدارهای دیجیتال و روش تست برد مرتبط است.
تعمیر میکروتیک RouterBOARD و RouterOS
تعمیر میکروتیک MikroTik برای RouterBOARD، روترهای hEX و hAP، خانواده CCR، سوئیچ‌های CRS و رادیوهای وایرلس انجام می‌شود. خرابی آداپتور، روشن نشدن با PoE، ریستارت مداوم، بوت نشدن RouterOS، قطع LAN، خرابی SFP، از کار افتادن وایرلس و خطاهای Firmware از مشکلات متداول این تجهیزات هستند.
عیب‌یابی بوت، پورت و وایرلس میکروتیک
- تست آداپتور، ورودی DC، PoE In و ریل‌های تغذیه داخلی برد
- بررسی پورت‌های Ethernet، SFP، ترانس شبکه و PHY در دستگاه‌های دارای Link ناپایدار
- بررسی RouterBOOT و RouterOS در دستگاه‌هایی که Boot نمی‌شوند یا ریستارت می‌کنند
- بررسی NAND یا Flash در صورت وجود خطاهای ذخیره‌سازی یا خرابی پس از قطع برق هنگام Update
- استفاده از Netinstall فقط در شرایط لازم و پس از بررسی وضعیت Backup
- تست مدار وایرلس، کانکتور آنتن و بخش RF در مدل‌هایی مانند hAP، SXT و LHG

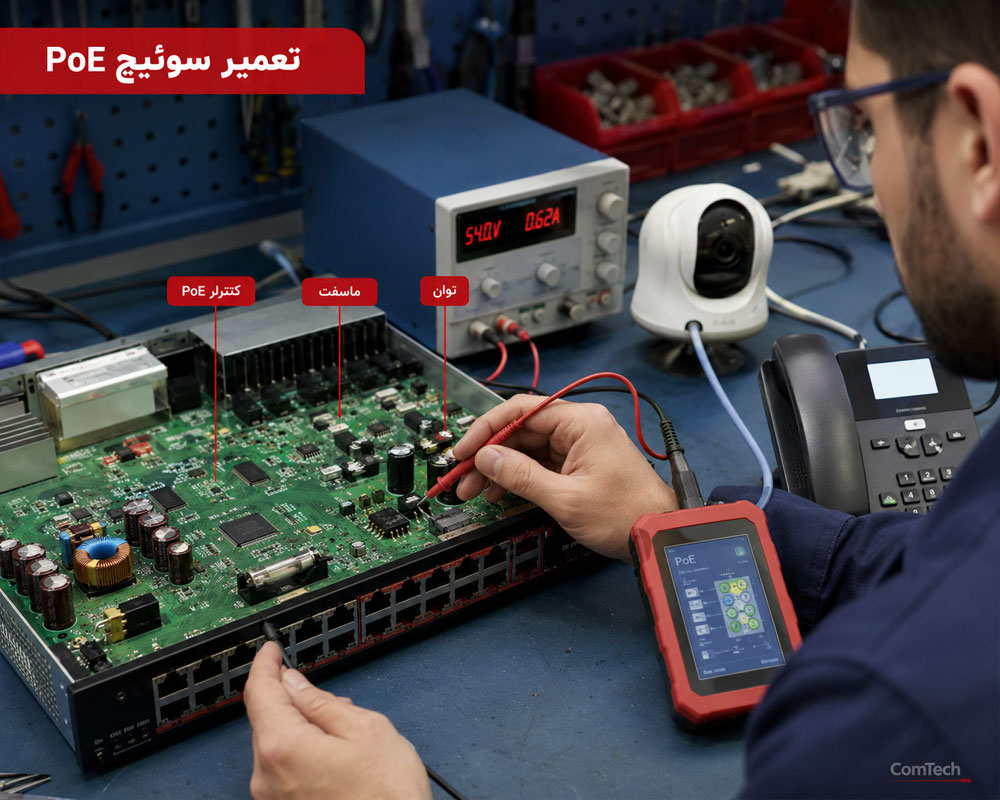

تعمیر سوئیچ PoE و مدار تامین برق شبکه
تعمیر سوئیچ PoE زمانی اهمیت دارد که دوربین IP، تلفن VoIP، اکسس پوینت یا رادیو وایرلس از طریق کابل شبکه روشن نمی‌شود. با این حال، نبودن برق روی دستگاه انتهایی همیشه به معنای خرابی سوئیچ نیست؛ کابل، کانکتور، توان مصرفی دستگاه، بودجه توان سوئیچ و نوع استاندارد PoE نیز باید کنترل شوند.
در تجهیزات استاندارد، عملکرد PoE می‌تواند بر اساس خانواده استانداردهای IEEE 802.3af، 802.3at و 802.3bt متفاوت باشد. هنگام عیب‌یابی لازم است علاوه بر ولتاژ، فرآیند شناسایی دستگاه مصرف‌کننده، جریان خروجی و محدودیت توان هر پورت بررسی شود.
| بخش مدار PoE | نوع عیب‌یابی و تعمیر |
|---|---|
| منبع تغذیه | اندازه‌گیری ولتاژ، بررسی توان خروجی، خازن، MOSFET، PWM، دیود و فیوز |
| کنترلر PoE | بررسی Detection، حفاظت جریان، اتصال کوتاه و کنترل توان پورت‌ها |
| پورت و Magnetics | تست RJ45، مسیر Data و Power و آسیب ناشی از نوسان یا صاعقه |
| تنظیمات PoE | بررسی فعال بودن پورت، Power Budget، Priority و سازگاری دستگاه انتهایی |
در شبکه‌های صنعتی نیز خرابی تغذیه و ارتباط Ethernet می‌تواند روی تجهیزات کنترلی اثر بگذارد. برای آشنایی بیشتر با ساختار سیستم‌های اتوماسیون و ورودی و خروجی‌های صنعتی می‌توان بخش دوره آموزش PLC را مطالعه کرد.
تعمیر تلفن VoIP و گیت‌وی‌های تحت شبکه
خدمات تعمیر تلفن VoIP شامل بررسی تلفن‌های Cisco، Yealink، Grandstream و گیت‌وی‌های دارای پورت FXO و FXS است. قطع صدا، صدای یک‌طرفه، نویز، روشن نشدن با PoE، ثبت نشدن روی SIP Server، خرابی LCD، میکروفن، اسپیکر، هندست و کلیدها از ایرادهای متداول هستند.
رفع مشکل صدا، شبکه و ثبت SIP تلفن
- تست بلندگو، میکروفن، هندست، هدست و مدار Codec صوتی
- تعمیر LCD، نور پس‌زمینه، کلیدها و فلت‌های پنل
- بررسی Ethernet، PoE، آداپتور و مدار تغذیه داخلی
- بررسی Firmware و مشکلات Boot در مدل‌های قابل پشتیبانی
- کنترل DHCP، Voice VLAN و تنظیمات SIP با دسترسی مجاز مدیر شبکه
- بررسی Gatewayهای FXO و FXS از نظر تغذیه، پورت، Firmware و ارتباط شبکه
تعمیر اکسس پوینت و رادیو وایرلس
تعمیر اکسس پوینت Ubiquiti UniFi، تجهیزات MikroTik، TP-Link و رادیوهایی مانند NanoStation، LiteBeam، SXT و LHG شامل بررسی روشن نشدن، کاهش برد، خرابی PoE، قطع LAN، مشکل Adoption، بوت نشدن، خطای Firmware و ایراد کانکتور یا مدار آنتن است.
چرا کاهش سرعت وایرلس همیشه خرابی برد نیست؟
ضعیف شدن ارتباط Wi-Fi یا لینک Point-to-Point می‌تواند علاوه بر سخت‌افزار به تداخل فرکانسی، انتخاب Channel نامناسب، پهنای کانال، فاصله، Line of Sight، کابل شبکه، افت ولتاژ PoE، رطوبت کانکتور و تنظیمات رادیویی مربوط باشد. به همین دلیل قبل از تعمیر برد، شرایط نصب و لینک نیز بررسی می‌شود.

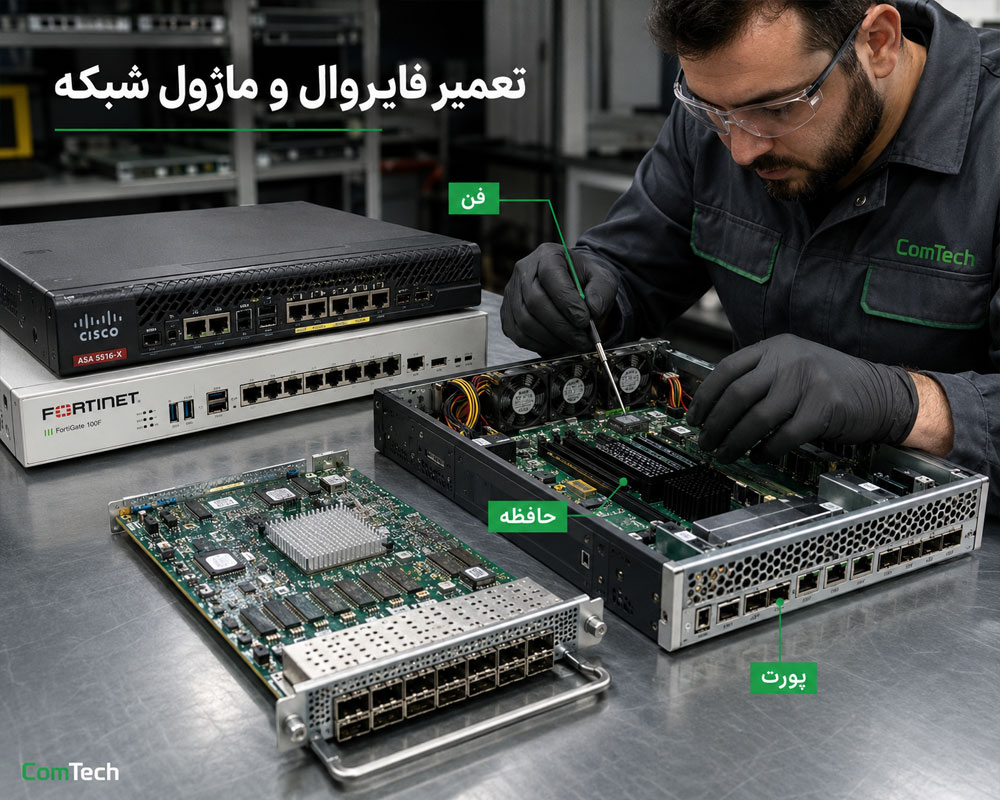

تعمیر فایروال Cisco و Fortinet FortiGate
تعمیر فایروال‌های Cisco ASA و Firepower و تجهیزات Fortinet FortiGate شامل عیب‌یابی منبع تغذیه، فن، پورت‌های شبکه، حافظه، Boot و خطاهای Firmware است. در تجهیزاتی که روشن می‌شوند اما سرویس شبکه ندارند، ابتدا وضعیت سخت‌افزار و سپس Log و سیستم‌عامل بررسی می‌شود.
تنظیمات Firewall Policy، VPN، NAT، Routing، Certificate و کاربران دارای اطلاعات امنیتی سازمان هستند و بررسی آنها تنها در چارچوب درخواست مشتری و با دسترسی مجاز انجام می‌شود.
تعمیر کارت شبکه سرور و ماژول‌های SFP
خدمات تعمیر کارت شبکه سرور و ماژول‌های ارتباطی شامل بررسی پورت RJ45، SFP و SFP+، کانکتورها، مدار تغذیه، کنترلر شبکه و Firmware است. کارت‌های شبکه سرور HP و HPE، Dell، Intel و سایر برندها بر اساس Part Number، نوع Interface و سازگاری با سرور بررسی می‌شوند.
در لینک‌های فیبر نوری علاوه بر کارت شبکه، وضعیت ماژول Optical، کانکتور، Patch Cord و Tx/Rx نیز اهمیت دارد. خرابی یا ناسازگاری Transceiver می‌تواند باعث Down شدن لینک شود، در حالی که خود کارت شبکه سالم است.

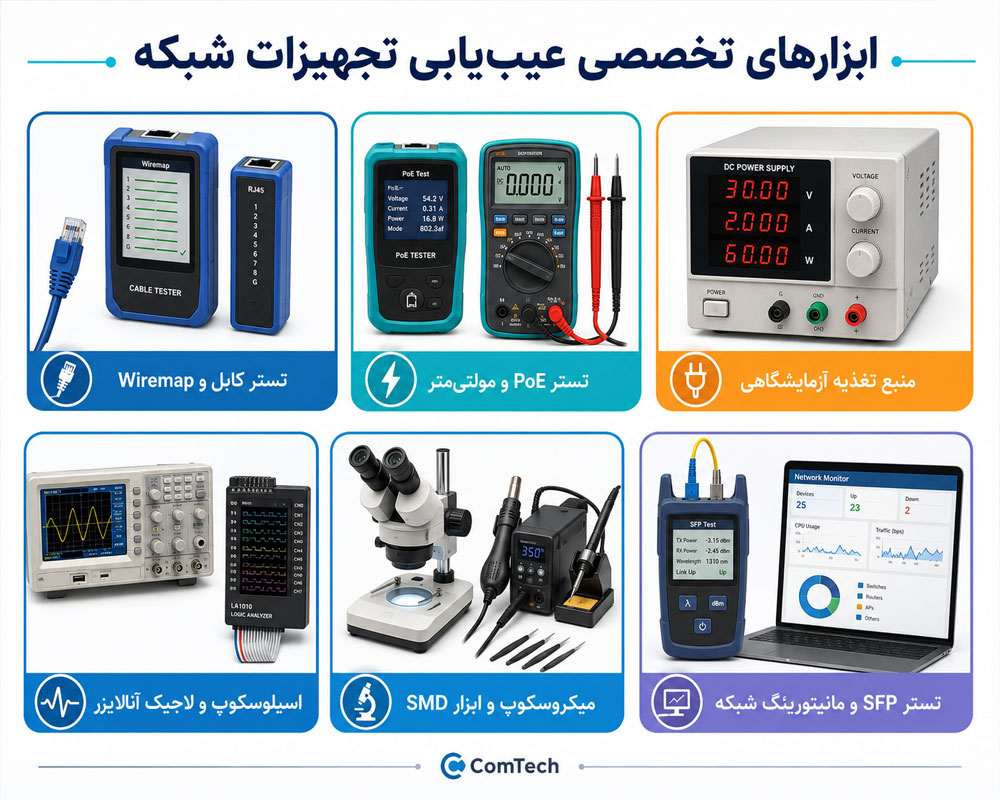

ابزارهای تخصصی عیب‌یابی سوئیچ و تجهیزات شبکه
در تعمیر حرفه‌ای تجهیزات شبکه هدف این است که ابتدا بخش معیوب مشخص شود و قطعات سالم بدون دلیل تعویض نشوند. ترکیب اندازه‌گیری الکترونیکی و تست واقعی شبکه، خطای تشخیص را کاهش می‌دهد. 🛠️
- مولتی‌متر دیجیتال: تست ولتاژ، مقاومت، اتصال کوتاه، دیود و ریل‌های تغذیه
- منبع تغذیه آزمایشگاهی: بررسی جریان مصرفی و پیدا کردن Short در برد
- تستر کابل و Wiremap: تشخیص قطعی، اتصال کوتاه و جابه‌جایی زوج‌های شبکه
- تستر PoE: بررسی ولتاژ، وضعیت تغذیه و سازگاری PSE و PD
- اسیلوسکوپ: بررسی Clock، Reset، Ripple پاور و سیگنال‌های کنترلی
- لاجیک آنالایزر و UART: مشاهده ارتباطات سریال و Logهای Boot در تجهیزات قابل پشتیبانی
- میکروسکوپ تعمیرات: بررسی پایه IC، پورت، کانکتور و مسیرهای ظریف برد
- هیتر و هویه حرفه‌ای: تعویض قطعات SMD، MOSFET، رگولاتور و کانکتور
- تجهیزات فیبر نوری: بررسی ماژول SFP و لینک Optical در تجهیزات مرتبط
- ابزار مانیتورینگ شبکه: بررسی Link، Packet Loss، Error Counter و وضعیت Interface
مهارت‌هایی مانند تست قطعات SMD، دنبال کردن مسیر تغذیه و کار با هیتر و هویه در بسیاری از بردهای دیجیتال مشترک هستند. علاقه‌مندان به یادگیری عملی این مباحث می‌توانند صفحه آموزش تعمیر موبایل را نیز مشاهده کنند.
تفاوت خرابی سخت‌افزاری با ایراد تنظیمات شبکه
یکی از مهم‌ترین مراحل عیب‌یابی این است که مشخص شود ایراد از برد دستگاه است یا از Configuration شبکه. برای مثال، قطع بودن یک پورت می‌تواند ناشی از خرابی PHY یا Magnetics باشد، اما در بعضی موارد Port Shutdown، VLAN اشتباه، STP، Port Security یا تنظیم نادرست Speed و Duplex عامل اصلی است.
| علامت مشاهده‌شده | احتمال سخت‌افزاری | احتمال نرم‌افزاری یا شبکه |
|---|---|---|
| پورت Link ندارد | RJ45، Magnetics، PHY یا مسیر PCB | Shutdown، Speed/Duplex یا تنظیمات Port |
| دستگاه شبکه را عبور نمی‌دهد | CPU، RAM، ASIC یا حافظه | VLAN، Route، ACL، Firewall یا STP |
| PoE کار نمی‌کند | پاور، PSE Controller، MOSFET یا پورت | Power Budget، غیرفعال بودن PoE یا ناسازگاری PD |
| وایرلس ضعیف است | RF، آنتن، کانکتور یا تغذیه | Channel، Interference، توان ارسال یا تنظیمات رادیو |

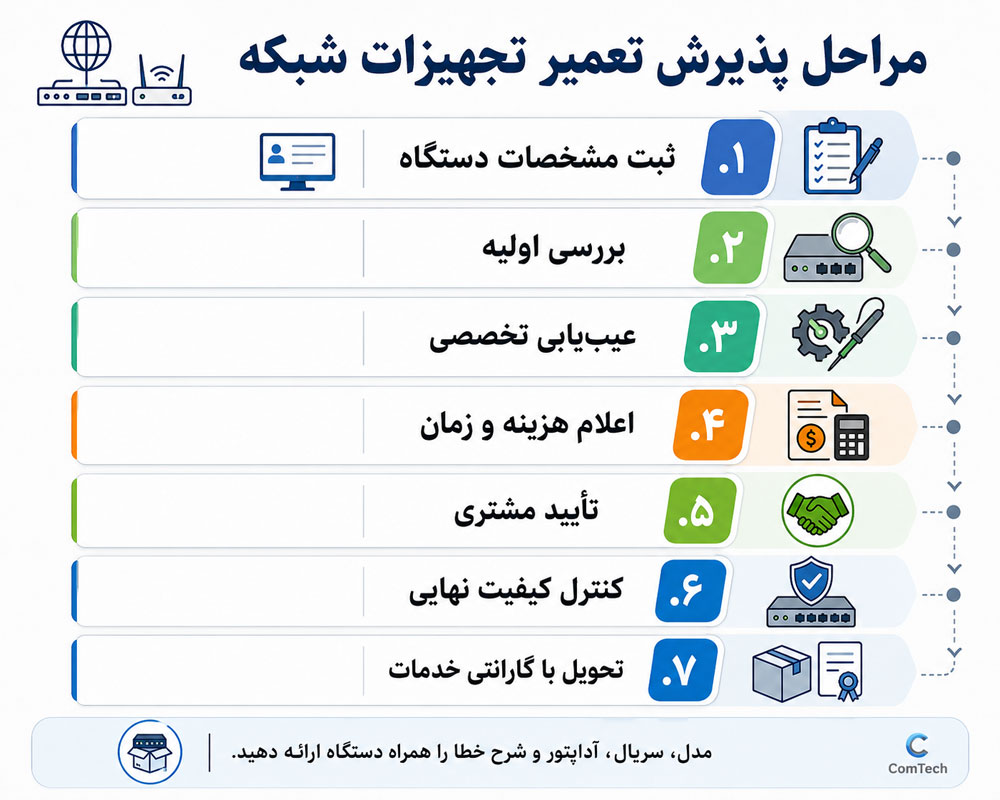

مراحل پذیرش و تعمیر روتر، سوئیچ و تجهیزات شبکه
- ثبت مشخصات دستگاه: مدل، Serial Number، نوع تغذیه، وضعیت LED و شرح دقیق خرابی ثبت می‌شود.
- بررسی ظاهری: پورت، سوکت برق، فن، آداپتور، آثار رطوبت، ضربه و سوختگی کنترل می‌شوند.
- تست تغذیه: ولتاژهای اصلی، جریان مصرفی و وجود اتصال کوتاه بررسی می‌شود.
- عیب‌یابی برد: پاور، پورت، حافظه، PHY، کنترلرها و مسیرهای مرتبط تست می‌شوند.
- بررسی Boot: در صورت نیاز Console، Bootloader، Firmware و Logهای راه‌اندازی بررسی می‌شوند.
- اعلام نتیجه: پس از مشخص شدن ایراد، وضعیت تعمیر و قطعات موردنیاز به مشتری اعلام می‌شود.
- انجام تعمیر: تعمیر سخت‌افزار یا عملیات نرم‌افزاری پس از تأیید انجام خواهد شد.
- تست نهایی: Boot، پورت‌ها، PoE، فن، پایداری تغذیه و ارتباط شبکه مجدداً کنترل می‌شوند.
- تحویل دستگاه: بخش تعمیرشده طبق شرایط پذیرش دارای گارانتی خدمات تعمیر خواهد بود. ✅
برای تعمیر تجهیزات شبکه چه چیزهایی همراه دستگاه ارسال شود؟
- مدل دقیق و شماره سریال دستگاه را همراه شرح خرابی اعلام کنید.
- در صورت استفاده از آداپتور اختصاصی، آداپتور دستگاه را نیز همراه آن ارسال کنید.
- اگر مشکل مربوط به PoE است، مدل دستگاه انتهایی یا PoE Injector را اعلام کنید.
- در خرابی SFP، ماژول یا کابل فیبر مرتبط با مشکل را همراه دستگاه ارسال کنید.
- اگر دستگاه بعد از Firmware Update خراب شده، نسخه Firmware قبلی و جدید را در صورت اطلاع اعلام کنید.
- در صورت امکان، قبل از تحویل از Configuration دستگاه Backup تهیه کنید.
- برای تجهیزات سازمانی، Password یا اطلاعات دسترسی فقط در صورت ضرورت و توسط مسئول مجاز ارائه شود.
- اگر دستگاه بر اثر صاعقه، نوسان برق، اتصال اشتباه PoE یا رطوبت خراب شده است، هنگام پذیرش اطلاع دهید.
چه تجهیزات شبکه‌ای ارزش تعمیر دارند؟
در تجهیزات حرفه‌ای و سازمانی، تعمیر برد در بسیاری از موارد از تعویض کامل دستگاه اقتصادی‌تر است؛ به‌خصوص زمانی که مشکل به بخش‌هایی مانند پاور، پورت، فن، مدار PoE، حافظه یا Firmware محدود باشد. با این حال، تصمیم نهایی به میزان آسیب، موجود بودن قطعه، قیمت دستگاه جایگزین و وضعیت برد اصلی بستگی دارد.
اگر آسیب ناشی از صاعقه یا ولتاژ بالا به چند بخش اصلی برد رسیده باشد یا پردازنده و ASIC اصلی دستگاه صدمه دیده باشد، ممکن است تعمیر از نظر اقتصادی مناسب نباشد. به همین دلیل قبل از تعویض گسترده قطعات، نتیجه عیب‌یابی و وضعیت برد مشخص می‌شود.
