آموزش تعمیرات تجهیزات پزشکی

آموزش تعمیر تجهیزات پزشکی از پایه تا عیب‌یابی پیشرفته برد

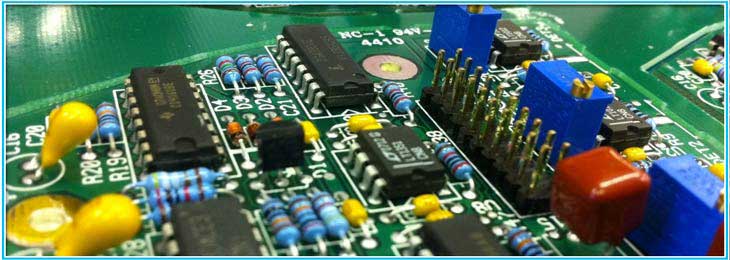

دوره آموزش تعمیر تجهیزات پزشکی برای افرادی طراحی شده است که می‌خواهند عیب‌یابی و تعمیر برد تجهیزات پزشکی، بیمارستانی، آزمایشگاهی و دندانپزشکی را به‌صورت اصولی و مرحله‌به‌مرحله یاد بگیرند. آموزش از شناخت قطعات الکترونیکی و کار با ابزارهای اندازه‌گیری شروع می‌شود و تا نقشه‌خوانی، مسیریابی PCB، تحلیل مدار پاور، تست آی‌سی‌ها، بررسی سنسورها و عیب‌یابی بردهای چندلایه ادامه پیدا می‌کند.

دانشجویان مهندسی پزشکی، تکنسین‌های الکترونیک، تعمیرکاران برد و افرادی که قصد ورود به بازار کار تعمیر تجهیزات پزشکی را دارند، در این کلاس یاد می‌گیرند به‌جای تعویض تجربی قطعات، از روی علائم خرابی، اندازه‌گیری و تحلیل مدار به بخش معیوب برسند. این روش برای تعمیر دستگاه‌های مختلف کاربرد دارد و هنرجو را به یک مدل یا برند خاص محدود نمی‌کند.

در بخش عملی تعمیر تجهیزات پزشکی، ارتباط برد الکترونیکی با موتور، پمپ، هیتر، شیر برقی، نمایشگر، سنسورها و قسمت مکانیکی دستگاه نیز بررسی می‌شود تا هنرجو بتواند تفاوت میان خرابی برد و ایراد بخش‌های جانبی دستگاه را تشخیص دهد.

در تعمیر حرفه‌ای هدف این نیست که خرابی چند دستگاه را حفظ کنید. تعمیرکار باید بتواند یک برد پیچیده را به بلوک‌های تغذیه، پردازش، ورودی سنسور، درایور خروجی، نمایشگر و ارتباطات تقسیم کند و سپس ورودی و خروجی هر بلوک را اندازه‌گیری کند.

وقتی این روش را یاد بگیرید، اصول عیب‌یابی در دستگاه‌های مختلف قابل استفاده خواهد بود؛ زیرا بسیاری از تجهیزات پزشکی، هرچند کاربرد متفاوتی دارند، از بلوک‌های الکترونیکی مشابهی مانند منبع تغذیه، رگولاتور، پردازنده، حافظه، ADC، Driver و مدارهای حفاظتی استفاده می‌کنند.

در کلاس تعمیر برد تجهیزات پزشکی چه مهارت‌هایی یاد می‌گیریم؟

• شناخت مقاومت، خازن، دیود، ترانزیستور، MOSFET، سلف، رله و اپتوکوپلر
• تست قطعات SMD و پایه‌دار روی برد
• اندازه‌گیری ولتاژ، مقاومت، پیوستگی مسیر و تست دیود با مولتی‌متر
• تشخیص اتصال کوتاه روی ریل‌های تغذیه
• کار با منبع تغذیه آزمایشگاهی در مدارهای مناسب
• بررسی مدار پاور، SMPS، رگولاتورهای خطی و مبدل‌های DC-DC
• نقشه‌خوانی و مسیریابی بردهای یک‌لایه، دولایه و چندلایه
• مطالعه دیتاشیت آی‌سی و پیدا کردن پایه‌های Input، Output، Enable و Feedback
• بررسی Clock، Reset و سیگنال‌های راه‌اندازی مدارهای دیجیتال
• تست مدارهای درایور موتور، پمپ، فن، هیتر، رله و شیر برقی
• بررسی ورودی سنسورهای دما، فشار، موقعیت و سنسورهای نوری
• بررسی EEPROM و Flash در تجهیزات قابل سرویس

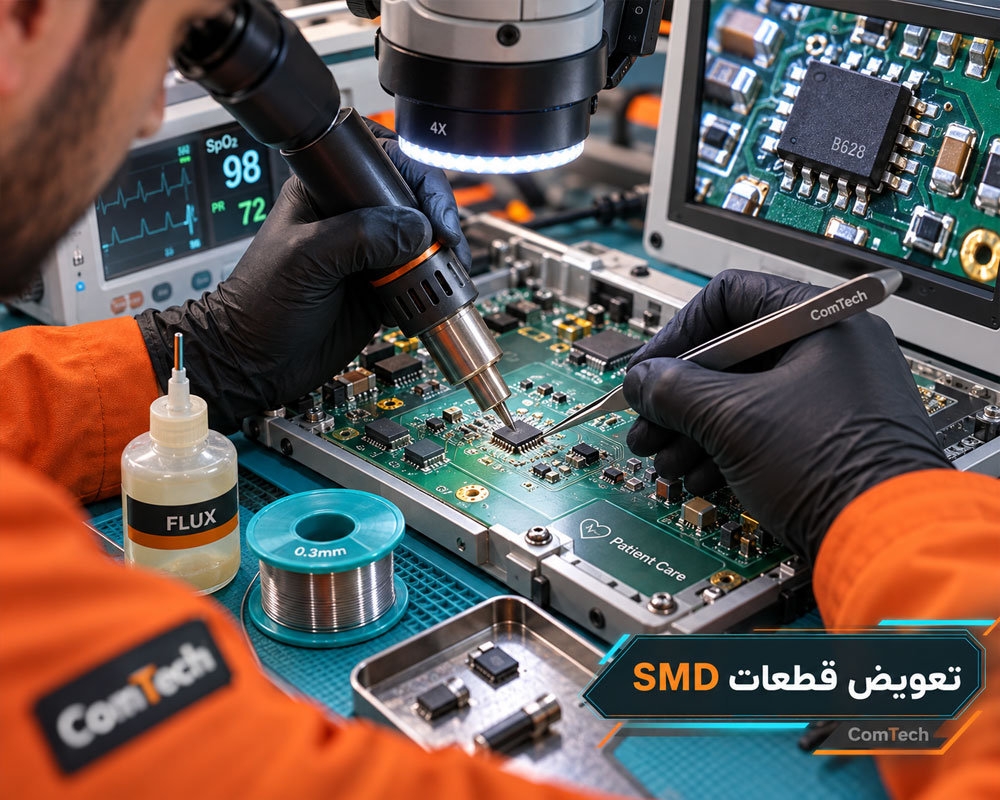

• تعویض قطعات SMD و بازسازی مسیرهای آسیب‌دیده PCB
• تفکیک خرابی الکترونیکی از خرابی مکانیکی یا سنسور

روش واقعی یادگیری تعمیر تجهیزات پزشکی در کارگاه

کلاس از مباحث ساده شروع می‌شود، اما هدف نهایی این است که هنرجو بتواند یک برد واقعی را بدون حدس و تعویض تصادفی قطعات عیب‌یابی کند. برای رسیدن به این مهارت، هر مرحله روی مرحله قبلی ساخته می‌شود.

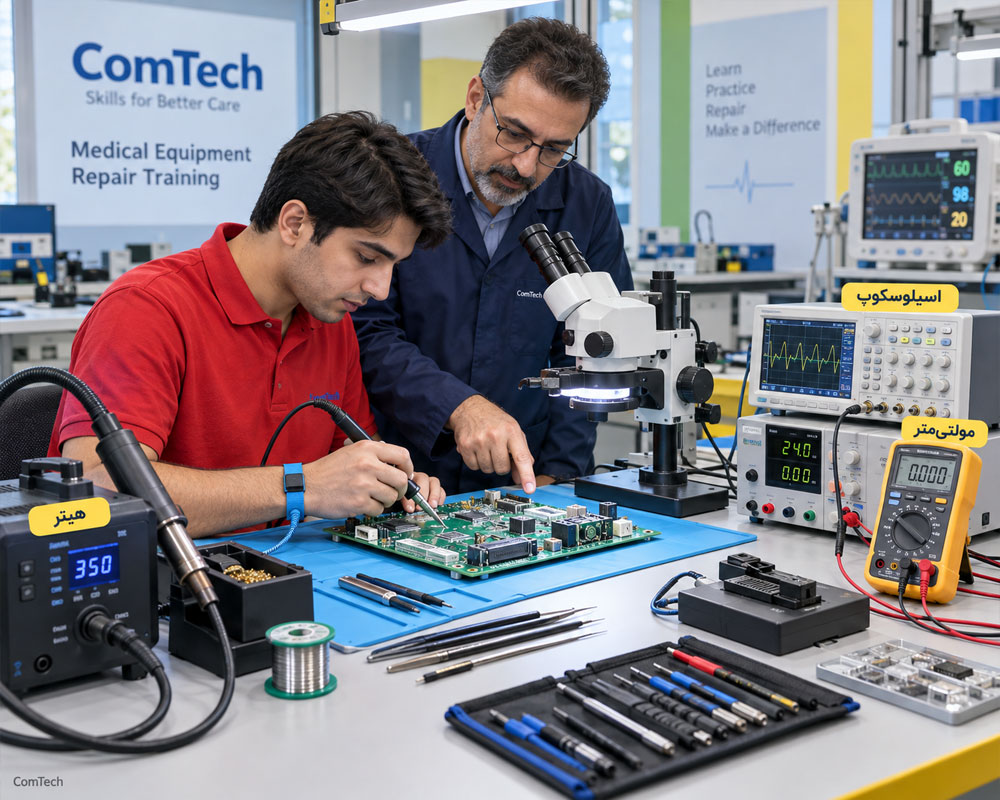

ابزار مورد نیاز برای تعمیر برد تجهیزات پزشکی

• مولتی‌متر دیجیتال برای اندازه‌گیری ولتاژ، مقاومت، تست دیود و پیوستگی مسیر
• منبع تغذیه آزمایشگاهی برای بررسی کنترل‌شده برخی مدارهای کم‌ولتاژ و تحلیل جریان
• هویه مناسب برای قطعات پایه‌دار و SMD
• هیتر هوای گرم برای برداشتن و نصب قطعات SMD
• لوپ یا میکروسکوپ برای بررسی پایه آی‌سی، ترک مسیر، خوردگی و لحیم سرد
• اسیلوسکوپ برای مشاهده سیگنال، Ripple، Clock، PWM و فرمان‌های کنترلی
• پروگرامر برای خواندن و نوشتن برخی EEPROM و Flashهای قابل سرویس
• پنس، Flux، سیم قلع، قلع‌کش و ابزارهای جانبی تعمیر PCB

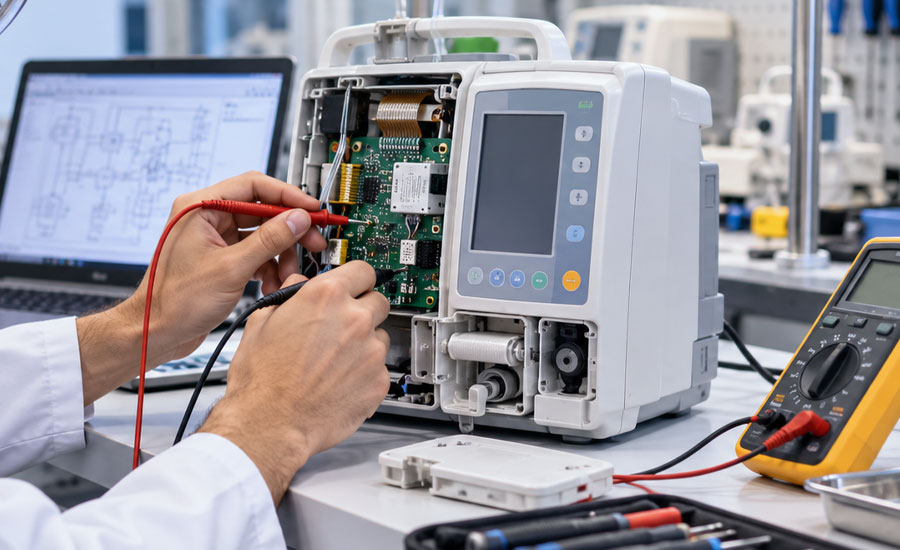

آموزش عیب‌یابی برد تجهیزات پزشکی و آزمایشگاهی

بخش اصلی کلاس به آموزش تعمیر برد پزشکی و آزمایشگاهی اختصاص دارد. در این مرحله هنرجو یاد می‌گیرد قبل از تعویض قطعه، مدار را به بلوک‌های مشخص تقسیم کند و هر قسمت را براساس ورودی، خروجی و عملکرد مورد انتظار بررسی کند.

مدار پاور، مبدل‌های DC-DC، رگولاتورها، پردازنده، حافظه، درایورهای خروجی، نمایشگر و ورودی سنسورها از مهم‌ترین بلوک‌هایی هستند که در تعمیر برد تجهیزات پزشکی با آن‌ها روبه‌رو می‌شوید.

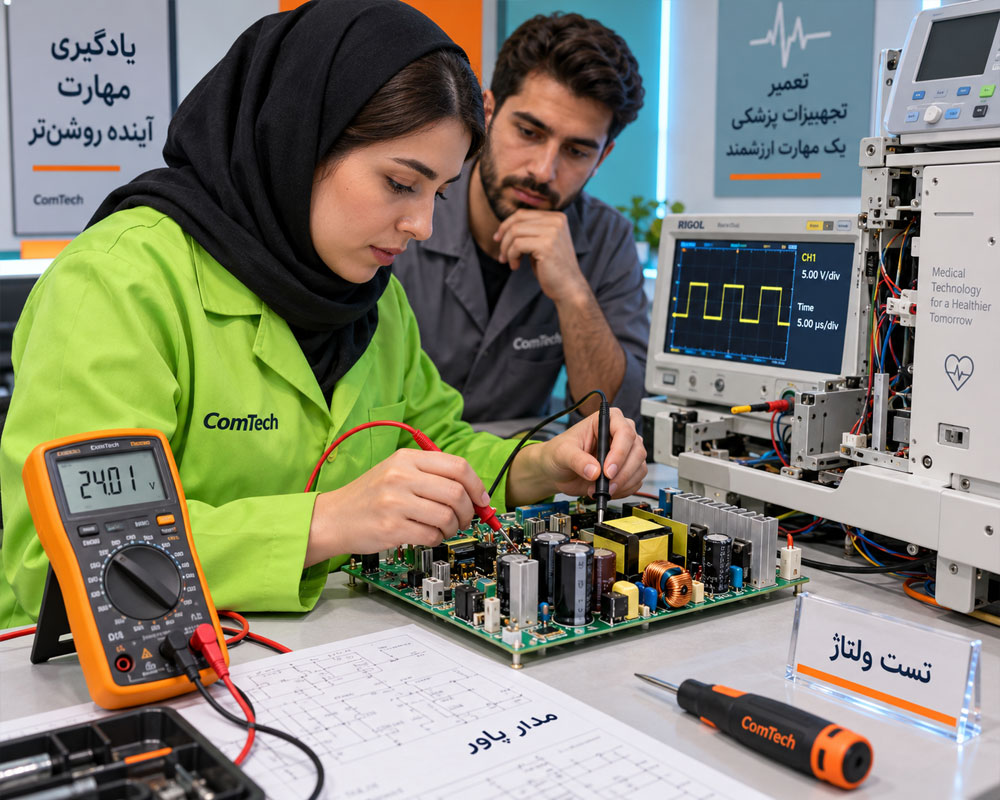

آموزش تعمیر منبع تغذیه تجهیزات پزشکی

یکی از نخستین قسمت‌هایی که در دستگاه خاموش یا دستگاهی که مرتب ریست می‌شود بررسی می‌کنیم، مدار تغذیه و Power Supply است. ورودی برق، فیوز، مدار Protection، یکسوساز، بخش سوئیچینگ، ترانس، Feedback و خروجی‌های ثانویه باید به ترتیب بررسی شوند.

داشتن ولتاژ در ورودی به معنی سالم بودن پاور نیست. ممکن است یک ریل Standby موجود باشد اما ریل دیگر فعال نشود، یا خروجی در حالت بدون بار طبیعی باشد ولی با روشن شدن دستگاه افت کند.

خرابی‌های متداول مدار پاور تجهیزات پزشکی

• سوختن فیوز یا قطعات حفاظتی ورودی
• اتصال کوتاه MOSFET یا دیود قدرت
• خشک شدن یا افزایش ESR خازن‌های الکترولیتی
• خرابی اپتوکوپلر یا مدار Feedback
• قطع شدن مقاومت‌های Startup
• خرابی PWM Controller
• افت خروجی پاور زیر بار
• خرابی LDO یا رگولاتورهای سوئیچینگ
• اتصال کوتاه در یکی از مصرف‌کننده‌های خروجی
• ریست پردازنده به علت ناپایداری ریل تغذیه

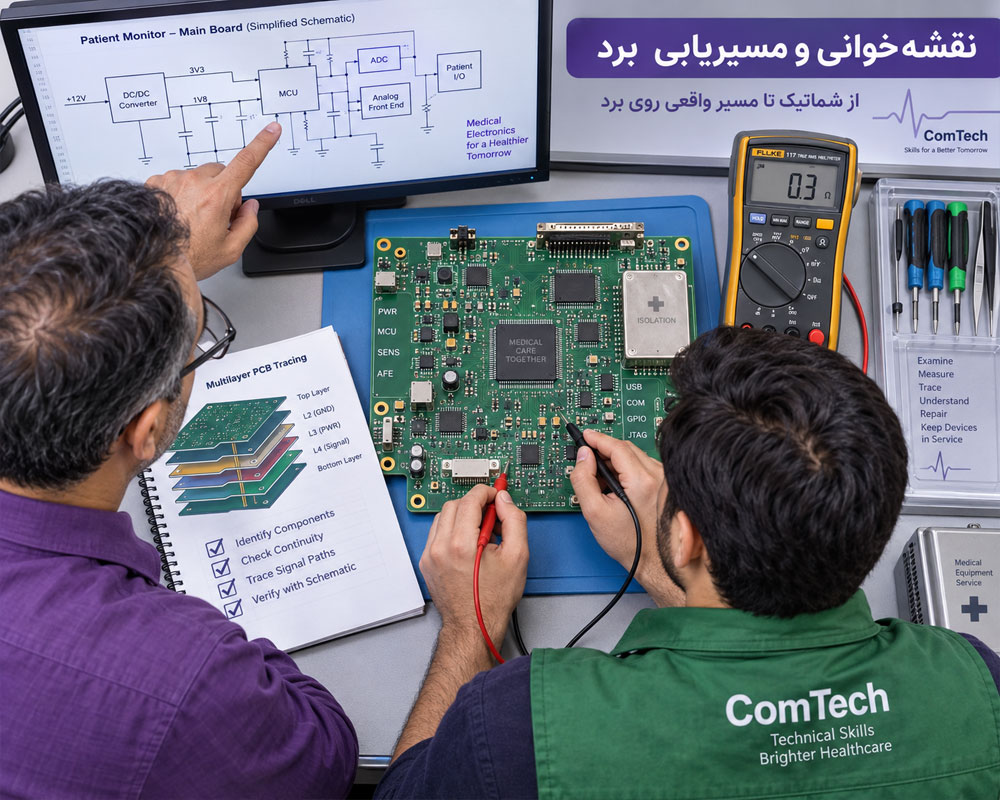

آموزش نقشه‌خوانی و مسیریابی بردهای چندلایه پزشکی

در بسیاری از دستگاه‌های پزشکی شماتیک کامل در دسترس تعمیرکار قرار ندارد. به همین دلیل مهارت مسیریابی PCB و مهندسی معکوس برد اهمیت زیادی دارد.

هنرجو یاد می‌گیرد مسیر مدار را از کانکتور ورودی، فیوز، دیود، MOSFET، سلف، رگولاتور و خازن‌های خروجی دنبال کند و سپس بلوک‌های اصلی برد را مشخص کند. مطالعه شماره آی‌سی و دیتاشیت نیز برای پیدا کردن پایه‌های تغذیه، Enable، Feedback و خروجی بسیار کاربردی است.

در بردهای چندلایه همه Trackها دیده نمی‌شوند؛ بنابراین تست Continuity، شناسایی Ground Plane، اندازه‌گیری مقاومت نسبت به زمین و بررسی نقاط مشابه روی برد اهمیت بیشتری پیدا می‌کند. برای مطالعه مباحث تکمیلی می‌توانید بخش مقالات آموزشی تعمیرات را نیز بررسی کنید.

سرفصل تعمیر بردهای الکترونیکی تجهیزات پزشکی

• شناخت انواع برد کنترل تجهیزات پزشکی و آزمایشگاهی
• الکترونیک کاربردی برای تعمیرکار تجهیزات پزشکی
• شناخت مدارهای آنالوگ، دیجیتال و قدرت
• منابع تغذیه سوئیچینگ و رگولاتورهای DC-DC
• تست مقاومت، خازن، دیود و ترانزیستور
• تست MOSFET و قطعات قدرت
• بررسی رله و مدار Driver
• بررسی اپتوکوپلر و Feedback
• پیدا کردن Test Pointهای روی PCB
• ولتاژگیری نقاط مهم مدار
• مسیریابی بردهای یک‌لایه، دولایه و چندلایه
• بررسی CPU و آی‌سی‌های کنترل
• بررسی مدار تاچ و صفحه‌کلید
• عیب‌یابی مدار نمایشگر
• بررسی ورودی انواع سنسور
• تست Driverهای خروجی
• بررسی EEPROM و حافظه Flash
• پروگرام آی‌سی در موارد قابل سرویس و پس از تأیید نیاز
• تحلیل برد بدون شماتیک و استفاده از دیتاشیت

چگونه آی‌سی مشکوک را قبل از تعویض تست کنیم؟

یکی از اشتباه‌های رایج در تعمیر بردهای پزشکی، تعویض سریع آی‌سی‌های اصلی بدون بررسی شرایط کاری آن‌هاست. قبل از تعویض آی‌سی باید مشخص شود که ولتاژ تغذیه، Reset، Clock، Enable و قطعات جانبی در وضعیت درست قرار دارند.

گاهی پردازنده یا Driver کاملاً سالم است اما یک خازن اتصال کوتاه، رگولاتور خراب، مسیر قطع‌شده یا نبودن یک ریل تغذیه باعث می‌شود آی‌سی فعالیت نکند.

چک‌لیست تست آی‌سی روی برد پزشکی

1. بررسی اتصال کوتاه روی ریل تغذیه آی‌سی
2. اندازه‌گیری ولتاژ پایه‌های Power
3. بررسی پایه Enable یا Shutdown
4. کنترل مدار Reset
5. بررسی Clock در آی‌سی‌های دیجیتال
6. مطالعه Datasheet قطعه
7. تست قطعات پیرامونی
8. بررسی دمای غیرعادی
9. مقایسه با برد سالم یا بخش مشابه در صورت امکان

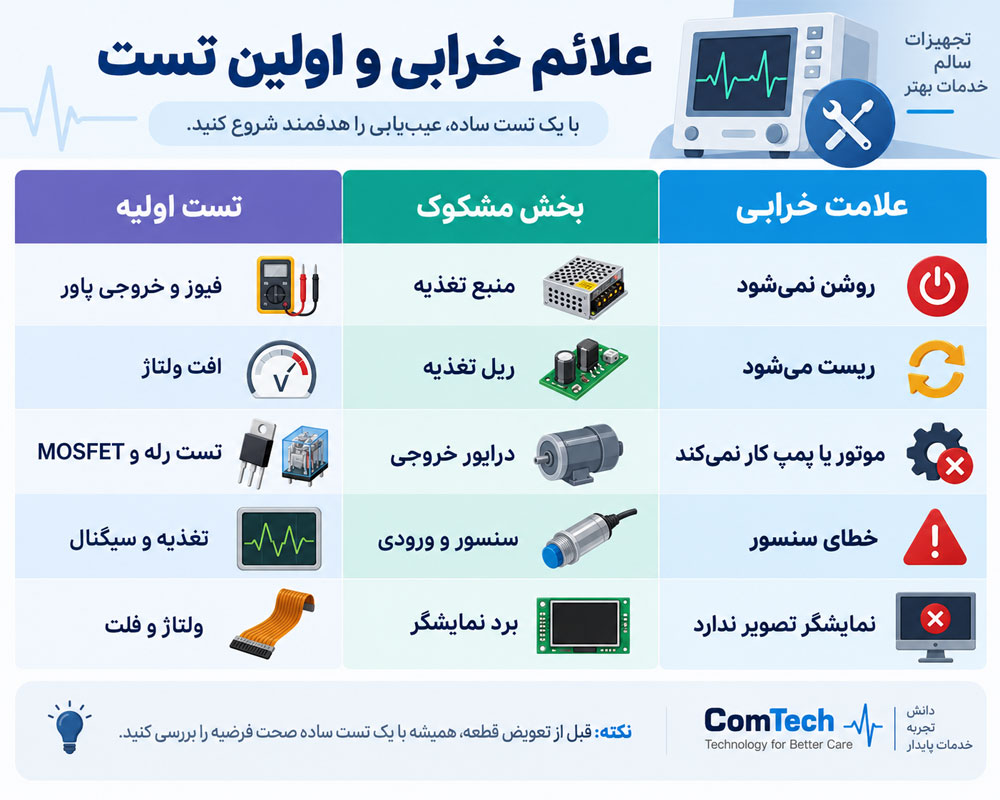

نمونه عملی عیب‌یابی برد پزشکی که مرتب ریست می‌شود

فرض کنید یک دستگاه پزشکی روشن می‌شود اما پس از چند ثانیه Restart می‌کند. اولین کار، پروگرام حافظه یا تعویض CPU نیست. ابتدا باید ریل‌های تغذیه در لحظه روشن شدن و زمان ریست بررسی شوند.

اگر یکی از ولتاژها هنگام راه‌اندازی افت کند، همان Rail دنبال می‌شود. علت ممکن است در Power Supply، Regulator، MOSFET، خازن یا مصرف غیرطبیعی یکی از مدارهای پایین‌دست باشد.

اگر ولتاژها پایدار باشند، مرحله بعد می‌تواند بررسی Reset، Clock، حافظه و بارهای جانبی دستگاه باشد. این شیوه باعث می‌شود تعمیرکار براساس علامت خرابی و داده اندازه‌گیری‌شده تصمیم بگیرد.

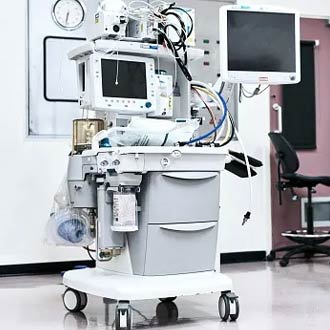

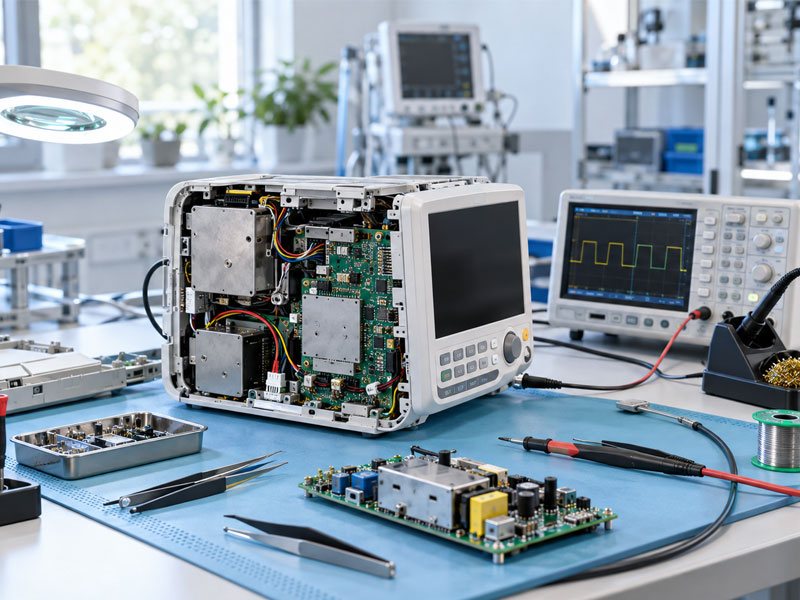

آموزش تعمیر تجهیزات بیمارستانی و برد دستگاه‌های پزشکی

پس از یادگیری اصول تعمیر برد، گروه‌های مختلف تجهیزات بیمارستانی بررسی می‌شوند. هدف این قسمت حفظ کردن خرابی یک مدل نیست؛ بلکه شناخت ارتباط برد، سنسورها، Actuatorها و مکانیزم دستگاه است.

تجهیزات بیمارستانی مورد بررسی در کلاس

• مانیتور علائم حیاتی
• پالس اکسیمتر

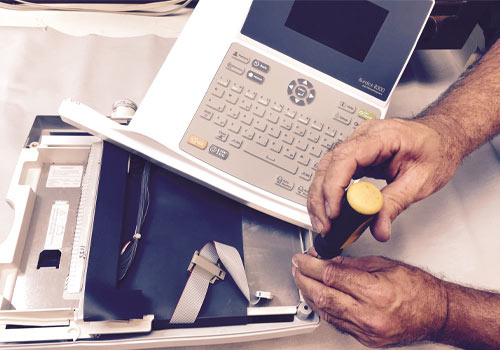

• الکتروکاردیوگراف یا ECG
• کاپنوگراف
• اسپیرومتر
• EEG و تجهیزات ثبت سیگنال‌های زیستی
• تجهیزات نوار عصب و عضله
• ونتیلاتور
• دستگاه ساکشن
• الکتروکوتر
• الکتروشوک
• ادیومتر
• تجهیزات اولتراسونیک
• تجهیزات آندوسکوپی

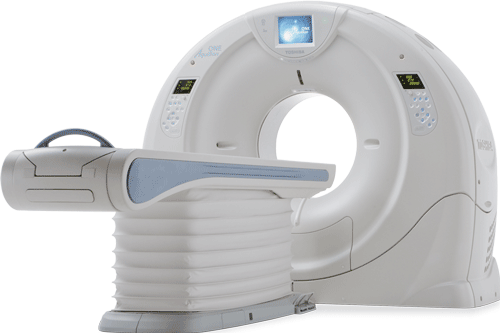

• بخش‌هایی از تجهیزات تصویربرداری از نظر شناخت ساختار و ایمنی

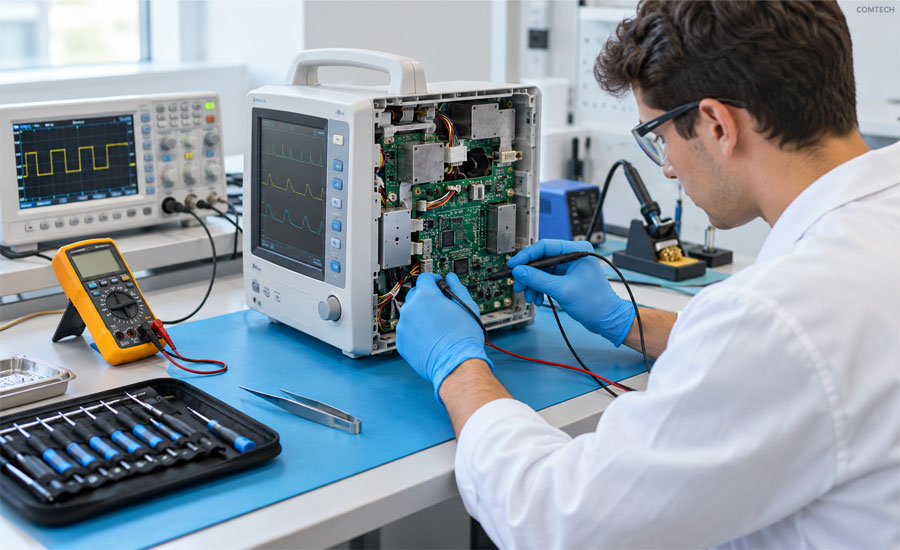

در برد مانیتور علائم حیاتی چه بخش‌هایی اهمیت دارند؟

در سیستم‌های مانیتورینگ، علاوه بر Power Supply و Main Board، مدارهای ورودی سیگنال، Isolation، پردازش، نمایشگر و ارتباطات اهمیت دارند. خرابی تغذیه یا یکی از ماژول‌های جانبی می‌تواند باعث روشن نشدن، ریست یا نمایش خطا شود.

آموزش تعمیر تجهیزات آزمایشگاهی و عیب‌یابی برد دستگاه‌ها

تعمیر تجهیزات آزمایشگاهی فقط به برد الکترونیکی محدود نیست. در بسیاری از دستگاه‌ها، موتور، پمپ، شیر برقی، هیتر، سنسور دما، سیستم اپتیکی و مکانیزم انتقال نمونه مستقیماً با برد کنترل در ارتباط هستند.

دستگاه‌های آزمایشگاهی مورد بررسی در آموزش

• هود میکروبیولوژی
• انکوباتور آزمایشگاهی
• بن‌ماری
• سانتریفیوژ
• فلیم فوتومتر
• الکترولیت آنالایزر
• سل کانتر
• فتومتر
• اسپکتروفتومتر
• اتوآنالایزر
• الایزا ریدر
• آنالایزرهای آزمایشگاهی

عیب‌یابی سانتریفیوژ، انکوباتور و آنالایزر

آموزش تعمیر تجهیزات دندانپزشکی و برد یونیت

بخش دیگری از کلاس به آموزش تعمیر تجهیزات دندانپزشکی اختصاص دارد. این تجهیزات معمولاً ترکیبی از مدار الکترونیکی، مکانیک، پنوماتیک، پمپ، کمپرسور، شیر برقی و سنسور هستند.

تجهیزات دندانپزشکی مورد بررسی در آموزش

• یونیت دندانپزشکی و برد کنترل یونیت
• آنگل و توربین
• جرم‌گیر دندانپزشکی
• دستگاه ساکشن
• آمالگاماتور
• لایت کیور
• اتوکلاو دندانپزشکی
• کمپرسور
• دوربین داخل دهانی
• بخش‌های الکترونیکی تجهیزات رادیوگرافی در محدوده آموزشی و ایمن

عیب‌یابی برد یونیت دندانپزشکی

در یونیت، برد کنترل می‌تواند فرمان موتور، شیر برقی، صندلی، چراغ و سایر قسمت‌ها را مدیریت کند. برای مثال اگر یک خروجی عمل نمی‌کند، باید بررسی شود فرمان از برد صادر نمی‌شود یا خود عملگر، سیم‌کشی و بخش مکانیکی دچار ایراد شده است.

موارد مهم در بررسی یونیت دندانپزشکی

• مدار پاور و ولتاژهای برد کنترل
• رله‌ها و Driverهای خروجی
• شیرهای برقی
• میکروسوئیچ‌ها و سنسورهای موقعیت
• موتورها و Actuatorهای صندلی
• سیم‌کشی و کانکتورها
• بخش پنوماتیک و ارتباط آن با فرمان الکترونیکی

تفکیک خرابی مکانیکی از خرابی برد تجهیزات پزشکی

یکی از مهم‌ترین مهارت‌های تعمیرکار تجهیزات پزشکی این است که بداند خروجی هر قسمت از برد چه بخشی از دستگاه را کنترل می‌کند. یک MOSFET یا رله ممکن است موتور، پمپ، هیتر، فن یا شیر برقی را فعال کند.

اگر موتور کار نمی‌کند، نباید فوراً Driver برد تعویض شود. ابتدا خود موتور، سیم‌کشی، کانکتور، سنسورهای ایمنی و بخش مکانیکی بررسی می‌شوند و سپس مدار Driver تست می‌شود.

اجزای مکانیکی و الکترومکانیکی که باید بشناسید

• موتورهای AC و DC
• پمپ‌ها
• فن
• شیر برقی
• رله
• میکروسوئیچ
• سنسورهای موقعیت
• هیتر و کنترل دما
• سیستم ساکشن
• کمپرسور
• مکانیزم‌های حرکتی دستگاه

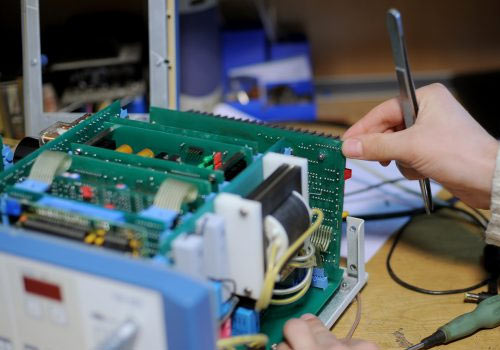

نحوه برگزاری کلاس عملی تعمیر تجهیزات پزشکی

تمرکز کلاس بر تمرین عملی، اندازه‌گیری و تحلیل برد است. به دلیل تنوع بسیار زیاد دستگاه‌های پزشکی، آموزش براساس یک روش عیب‌یابی عمومی و قابل انتقال طراحی می‌شود تا هنرجو بتواند همین منطق را روی مدل‌های مختلف اجرا کند.

کارآموزانی که در شاخه مشخصی فعالیت دارند، می‌توانند برای یادگیری بهتر ساختار مدار، بردهای مرتبط و خارج از سرویس خود را نیز برای بررسی آموزشی همراه داشته باشند.

تمرین‌هایی که در کلاس انجام می‌شود

• تست عملی مقاومت، دیود، ترانزیستور و MOSFET
• اندازه‌گیری ریل‌های تغذیه
• تشخیص اتصال کوتاه روی PCB
• بررسی مدار پاور و DC-DC
• تحلیل دیتاشیت قطعات
• پیدا کردن Test Pointها
• دنبال کردن مسیر مدار بدون شماتیک کامل
• تست سنسورها و Driverهای خروجی
• تحلیل خرابی واقعی برد
• بررسی ارتباط برد با قسمت مکانیکی دستگاه
• تمرین تعویض قطعات SMD

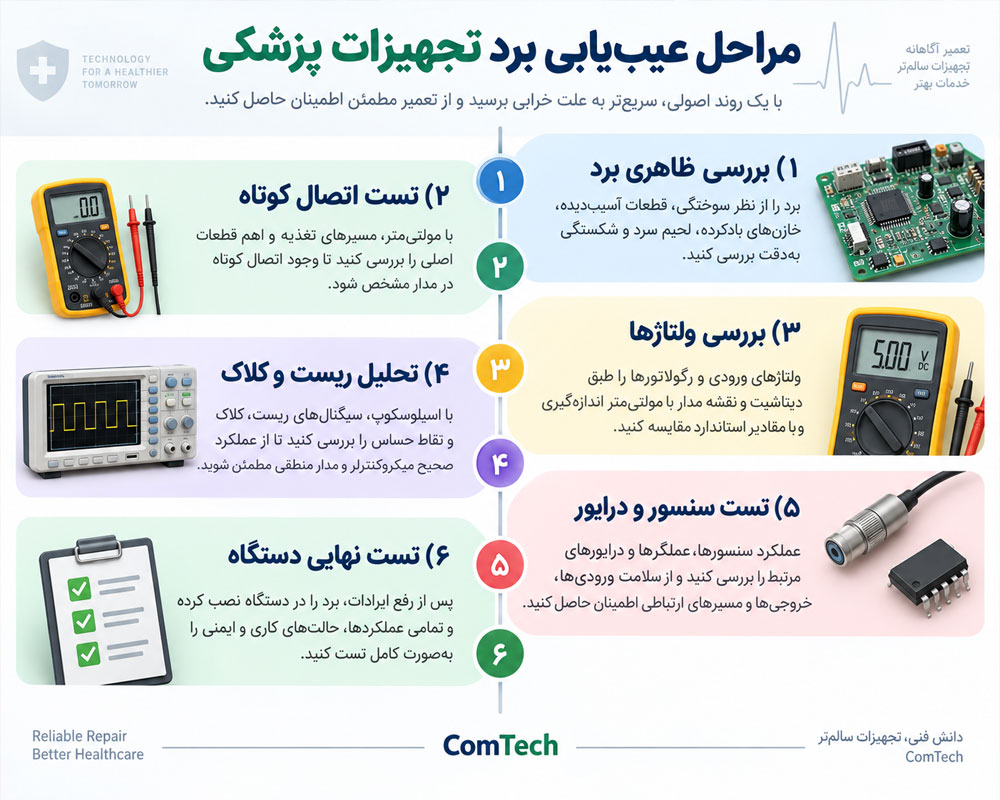

روش حل یک خرابی در کلاس

1. ثبت علامت خرابی: دستگاه خاموش است، ریست می‌شود، سنسور خطا دارد یا خروجی کار نمی‌کند.
2. تقسیم مدار: مشخص کردن بلوک‌هایی که می‌توانند چنین علامتی ایجاد کنند.
3. اندازه‌گیری: تست مقاومت، ولتاژ، جریان و سیگنال.
4. محدود کردن خرابی: مشخص کردن بخش معیوب قبل از تعویض قطعه.
5. تعمیر: تعویض یا بازسازی بخش تأییدشده.
6. کنترل نهایی: بررسی پایداری مدار و عملکرد دستگاه طبق رویه مناسب.

پیش‌نیاز کلاس تعمیر تجهیزات پزشکی چیست؟

داشتن مدرک مهندسی پزشکی برای یادگیری تعمیر برد الزامی نیست. افرادی که از سطح مبتدی وارد دوره می‌شوند ابتدا مفاهیم ولتاژ، جریان، مقاومت، قطعه‌شناسی و کار صحیح با مولتی‌متر را یاد می‌گیرند.

افرادی که سابقه تعمیر الکترونیک دارند، سریع‌تر وارد مباحث SMPS، نقشه‌خوانی، مهندسی معکوس، اسیلوسکوپ، تست سیگنال و عیب‌یابی بردهای چندلایه می‌شوند.

بازار کار تعمیر تجهیزات پزشکی و آزمایشگاهی

فردی که در تعمیر برد تجهیزات پزشکی مهارت پیدا می‌کند می‌تواند دانش خود را در حوزه شرکت‌های تجهیزات پزشکی، مراکز خدمات فنی، تعمیرگاه‌های برد، آزمایشگاه‌ها و مجموعه‌های دندانپزشکی توسعه دهد.

به دلیل گستردگی تجهیزات، بهتر است تعمیرکار بعد از یادگیری اصول عمومی یک یا چند شاخه تخصصی انتخاب کند. برای مشاهده سایر مسیرهای مهارتی می‌توانید دوره‌های تخصصی تعمیرات را نیز ببینید.

مسیر پیشنهادی ورود به بازار تعمیر تجهیزات پزشکی

1. یادگیری الکترونیک و تست قطعات
2. تسلط بر منابع تغذیه و رگولاتورها
3. تمرین روی بردهای آموزشی و دستگاه‌های خارج از سرویس
4. انتخاب یک گروه تخصصی از تجهیزات
5. مطالعه Service Manual دستگاه‌های همان گروه
6. مطالعه Datasheet قطعات
7. شناخت سنسورها، موتور و عملگرهای دستگاه
8. ثبت اندازه‌گیری‌ها و خرابی‌های پرتکرار
9. ساخت بانک اطلاعات تعمیرات
10. رعایت اصول ایمنی و الزامات سرویس تجهیزات پزشکی

ویدئوی معرفی آموزش تعمیر تجهیزات پزشکی

بعد از یادگیری تعمیر برد، مکانیک تجهیزات پزشکی را چگونه یاد بگیریم؟

به دلیل تنوع زیاد تجهیزات پزشکی، یادگیری مکانیک تمام دستگاه‌ها در یک کلاس امکان‌پذیر نیست. مسیر منطقی این است که هنرجو ابتدا در عیب‌یابی برد و الکترونیک تجهیزات پزشکی مسلط شود و سپس در یک شاخه مشخص، مکانیک و ساختار همان تجهیزات را در محیط واقعی کار دنبال کند.

برای مثال کسی که وارد حوزه تجهیزات آزمایشگاهی می‌شود، به‌مرور با پمپ‌ها، موتور، شیرهای برقی، سیستم‌های انتقال نمونه، سنسورها و مکانیزم همان دستگاه‌ها آشنا می‌شود. فرد فعال در تجهیزات دندانپزشکی نیز باید پنوماتیک، کمپرسور، ساکشن و مکانیک یونیت را در کنار برد کنترل بشناسد.

چک‌لیست مهارت نهایی تعمیرکار تجهیزات پزشکی

• شناخت قطعات الکترونیکی و روش تست صحیح آن‌ها
• کار اصولی با مولتی‌متر و ابزارهای اندازه‌گیری
• تحلیل مدار پاور و منبع تغذیه
• تشخیص اتصال کوتاه روی برد
• اندازه‌گیری مقاومت ریل‌ها نسبت به Ground
• ولتاژگیری صحیح ریل‌های تغذیه
• نقشه‌خوانی و مسیریابی PCB
• تست رگولاتور، MOSFET و Driver
• بررسی آی‌سی براساس ورودی، خروجی و سیگنال‌های کنترلی
• تحلیل مدار ورودی سنسورها
• تحلیل مدار خروجی عملگرها
• تعویض قطعات SMD بدون آسیب به PCB
• بازسازی Pad و مسیرهای آسیب‌دیده
• آشنایی با حافظه‌های قابل سرویس و پروگرام در موارد لازم
• تشخیص خرابی الکترونیکی از ایراد مکانیکی
• مطالعه Datasheet و Service Manual
• مستندسازی ولتاژها، علائم و مراحل تعمیر
