آموزش تعمیرات خودپرداز دستگاه ATM

آموزش تعمیر دستگاه خودپرداز ATM از پایه تا عیب‌یابی تخصصی

دوره آموزش تعمیر دستگاه خودپرداز ATM برای افرادی طراحی شده است که می‌خواهند ساختار سخت‌افزاری خودپرداز را به‌صورت اصولی بشناسند و روش عیب‌یابی بخش‌های مختلف دستگاه را در محیط کارگاهی یاد بگیرند. دستگاه ATM فقط یک کامپیوتر بانکی نیست؛ بلکه مجموعه‌ای از چند زیرسیستم شامل کامپیوتر صنعتی، مادربرد، منبع تغذیه، نمایشگر، کارت‌خوان، پرینتر رسید، ماژول پرداخت اسکناس، سنسورها، موتورهای مکانیکی و بردهای کنترلی است.

در کلاس تعمیر ATM، آموزش از شناخت معماری دستگاه و مسیرهای تغذیه شروع می‌شود و سپس کارآموز با روش بررسی Mainboard، Power Supply، RAM، SSD یا HDD، نمایشگر، بردهای I/O، موتور، سنسور، Encoder و مکانیزم انتقال اسکناس آشنا خواهد شد. هدف اصلی دوره این است که بتوانید به‌جای تعویض حدسی قطعات، از روی علامت خرابی یک مسیر عیب‌یابی منطقی ایجاد کنید.

تعمیر دستگاه خودپرداز ترکیبی از دانش سخت‌افزار کامپیوتر، الکترونیک، مکانیک، سنسورها و ارتباطات است. به همین دلیل تعمیرکار باید بتواند تشخیص دهد یک ایراد از کامپیوتر داخلی، منبع تغذیه، برد کنترل یا بخش مکانیکی دستگاه ایجاد شده است.

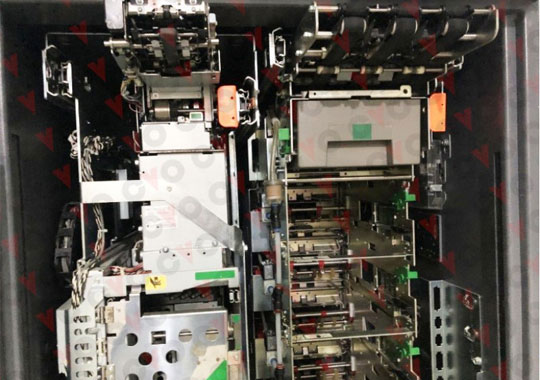

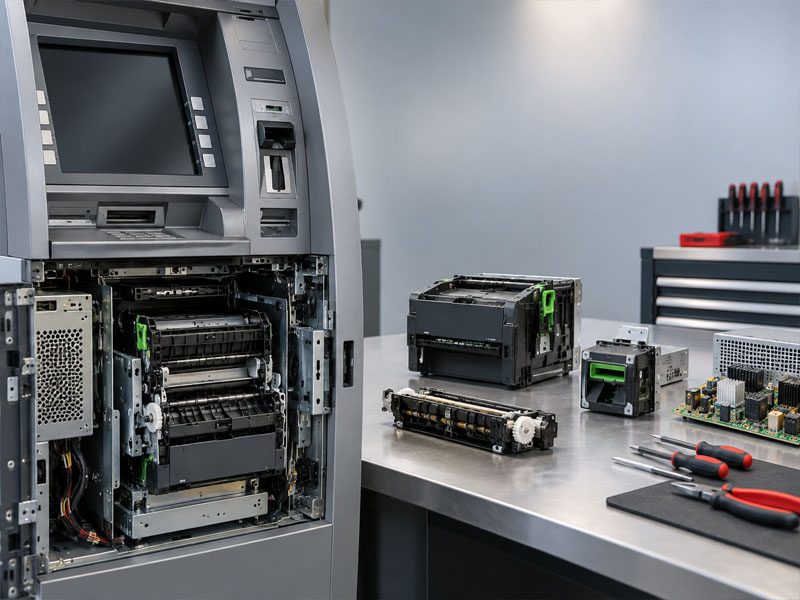

شناخت قطعات و اجزای سخت‌افزاری دستگاه خودپرداز

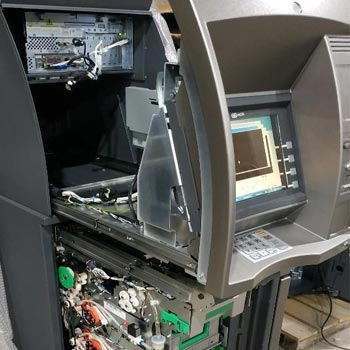

در شروع دوره، ساختار داخلی ATM باز شده و نقش هر بخش در عملکرد دستگاه توضیح داده می‌شود. مهم‌ترین قطعاتی که کارآموز با آنها کار می‌کند عبارت‌اند از:

• Industrial PC یا کامپیوتر صنعتی دستگاه ATM
• Mainboard یا مادربرد
• Power Supply یا منبع تغذیه
• RAM و CPU
• SSD، HDD یا حافظه صنعتی
• نمایشگر LCD، LED یا Touch Display
• Card Reader یا کارت‌خوان
• Receipt Printer یا پرینتر رسید
• Cash Dispenser یا ماژول پرداخت اسکناس
• Cash Acceptor در دستگاه‌های مجهز به دریافت وجه
• بردهای I/O و Interface Board
• موتورهای DC و Stepper Motor
• Motor Driverها
• سنسورهای Optical، IR و Position
• Encoderها
• سوئیچ و تجهیزات ارتباط شبکه

آموزش تعمیر کامپیوتر صنعتی داخل دستگاه ATM

کامپیوتر داخلی خودپرداز از نظر ساختار به یک سیستم کامپیوتری صنعتی شباهت دارد، اما به دلیل کارکرد طولانی‌مدت، اتصال تجهیزات جانبی متعدد و فعالیت پیوسته باید با روش دقیق‌تری عیب‌یابی شود.

در این بخش کارآموز با عملکرد مادربرد، RAM، CPU، BIOS، ذخیره‌ساز، پاور و رابط‌هایی مانند USB، Serial، LAN و پورت‌های اختصاصی تجهیزات آشنا می‌شود.

آموزش عیب‌یابی مادربرد دستگاه خودپرداز

خرابی مادربرد ATM ممکن است باعث روشن نشدن دستگاه، ریست‌های متوالی، بوت نشدن سیستم، هنگ کردن یا شناسایی نشدن بعضی از ماژول‌ها شود. در کلاس ابتدا تغذیه‌های اصلی بررسی شده و سپس RAM، BIOS، CPU و رابط‌های ورودی و خروجی کنترل می‌شوند.

مراحل تست کامپیوتر دستگاه ATM که بوت نمی‌شود

1. بررسی برق ورودی و خروجی‌های Power Supply
2. کنترل کانکتورهای تغذیه مادربرد
3. بررسی وضعیت RAM و سوکت‌های حافظه
4. تست SSD یا HDD
5. بررسی فرآیند POST
6. کنترل وضعیت BIOS و تنظیمات سخت‌افزاری مجاز
7. تست پورت‌های USB، Serial و LAN
8. جدا کردن مرحله‌ای تجهیزات جانبی برای تشخیص ماژول مشکل‌دار
9. بررسی بردهای Interface و I/O متصل به سیستم

آموزش تعمیر پاور و منبع تغذیه دستگاه خودپرداز

Power Supply یکی از قسمت‌های پرکار دستگاه است. خازن فرسوده، افت ولتاژ، اتصال کوتاه در خروجی، خرابی مدار Switching یا اضافه‌بار یکی از ماژول‌ها می‌تواند باعث خاموش شدن یا عملکرد ناپایدار ATM شود.

علائم خرابی پاور ATM

• دستگاه کاملاً روشن نمی‌شود.
• سیستم بعد از چند دقیقه خاموش می‌شود.
• هنگام فعال شدن موتور یا ماژول مکانیکی دستگاه ریست می‌شود.
• ولتاژ خروجی زیر بار افت می‌کند.
• خروجی منبع تغذیه دارای نوسان است.
• فن پاور صدای غیرعادی دارد.
• یکی از خروجی‌های تغذیه وجود ندارد.

آموزش عیب‌یابی هارد و SSD دستگاه خودپرداز

در برخی دستگاه‌های قدیمی‌تر از HDD و در بسیاری از سیستم‌های جدیدتر از SSD یا حافظه‌های صنعتی استفاده می‌شود. خرابی ذخیره‌ساز می‌تواند باعث بوت نشدن سیستم، کندی شدید، هنگ کردن یا بروز خطا در اجرای نرم‌افزار دستگاه شود.

تشخیص خرابی SSD و HDD بدون دستکاری اطلاعات دستگاه

در دوره، تمرکز روی تشخیص سخت‌افزاری ذخیره‌ساز است. اطلاعات بانکی، سیستم‌عامل عملیاتی، کلیدهای امنیتی و نرم‌افزارهای اختصاصی ATM خارج از تعمیر عمومی سخت‌افزار بوده و باید طبق دستورالعمل شرکت سرویس‌دهنده بررسی شوند.

• بررسی شناسایی SSD یا HDD در BIOS
• کنترل کابل و کانکتور SATA
• اندازه‌گیری تغذیه ذخیره‌ساز
• بررسی سلامت سخت‌افزاری دیسک
• بررسی خطاهای مرتبط با خواندن اطلاعات
• تعویض ذخیره‌ساز معیوب طبق دستورالعمل مجاز سرویس

آموزش تعمیر مانیتور و تاچ دستگاه خودپرداز

نمایشگر دستگاه ATM می‌تواند از نوع LCD، LED یا Touch Display باشد و در برخی مدل‌های قدیمی نیز نمایشگر CRT دیده می‌شود. در دوره، مسیر تغذیه نمایشگر، Backlight، برد اصلی مانیتور، ورودی تصویر و Touch Controller بررسی می‌شود.

عیب‌یابی تصویر نداشتن مانیتور ATM

• اندازه‌گیری تغذیه نمایشگر
• کنترل کابل تصویر
• تست خروجی تصویر کامپیوتر صنعتی
• بررسی Backlight و LED Driver
• تست Main Board نمایشگر
• بررسی پنل LCD
• کنترل کابل، فلت و برد Touch

آموزش تعمیر تاچ اسکرین خودپرداز

در مدل‌های لمسی، خرابی Touch Controller، کابل، فلت، تغذیه کنترلر یا پنل لمسی می‌تواند باعث کار نکردن لمس، عملکرد نامنظم یا جابه‌جایی نقطه لمس شود. عیب‌یابی از بررسی اتصالات و تغذیه آغاز شده و سپس کنترلر و پنل تست می‌شوند.

آموزش تعمیر مکانیزم پرداخت اسکناس Cash Dispenser

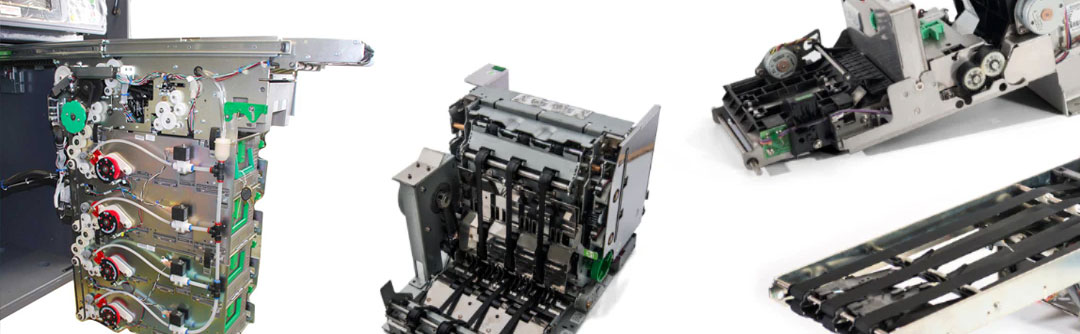

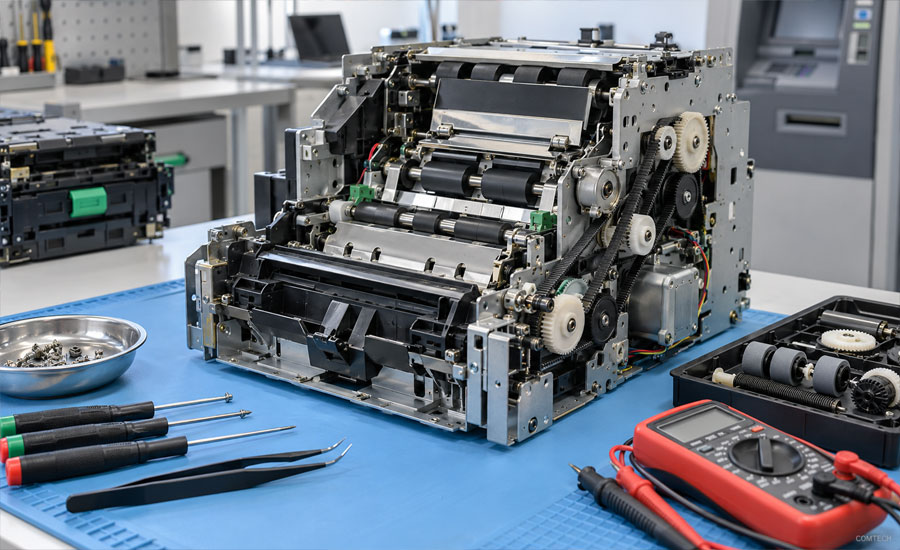

یکی از مهم‌ترین قسمت‌های مکانیکی دستگاه خودپرداز، Cash Dispenser است. این مجموعه وظیفه جابه‌جایی کنترل‌شده اسکناس را بر عهده دارد و از Cassette، Roller، تسمه، موتور، چرخ‌دنده، Encoder، سنسور و برد Driver تشکیل می‌شود.

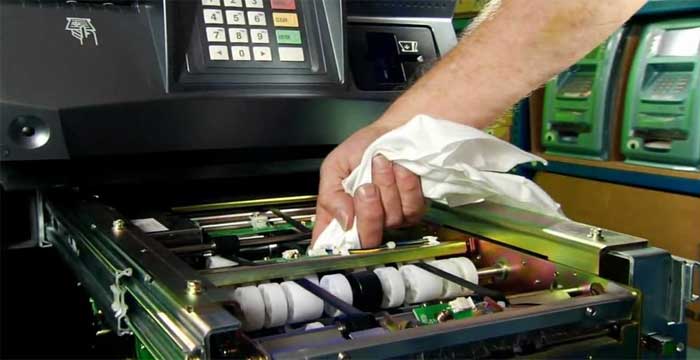

شناخت مسیر انتقال و خروج اسکناس در دستگاه ATM

در کلاس مسیر حرکت اسکناس به‌صورت مرحله‌ای بررسی می‌شود تا کارآموز بتواند ارتباط میان موتور، رولر، سنسورها و برد کنترل را درک کند. کثیفی سنسور، فرسودگی Roller، شل شدن تسمه یا خرابی Motor Driver می‌تواند باعث توقف مکانیزم و ایجاد خطا شود.

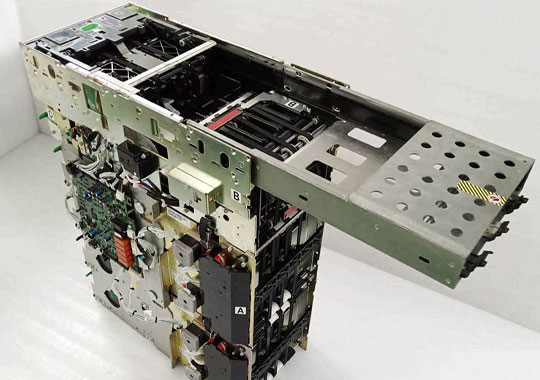

قطعات مکانیکی مورد بررسی در Cash Dispenser

• Cassette یا مخزن اسکناس
• Pick Roller
• Transport Roller
• تسمه‌های انتقال
• Gear و چرخ‌دنده‌ها
• موتور DC
• Stepper Motor
• Encoder
• Optical Sensor
• سنسور موقعیت
• Motor Driver Board

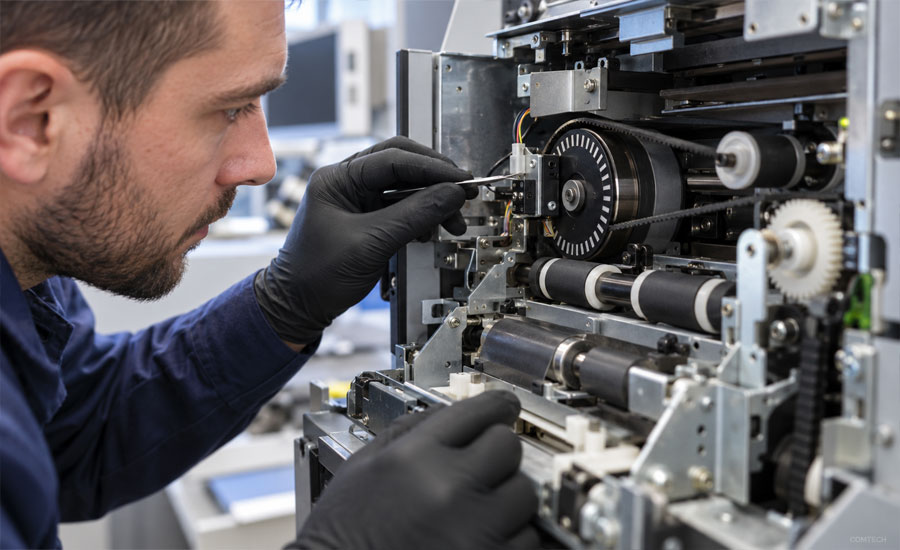

آموزش عیب‌یابی سنسورهای دستگاه خودپرداز ATM

در قسمت‌های مختلف دستگاه خودپرداز از سنسورهای Optical، IR، Position Sensor و Encoder استفاده می‌شود. این سنسورها وضعیت قطعات مکانیکی، عبور اسکناس یا موقعیت اجزای دستگاه را به برد کنترل گزارش می‌کنند.

روش تست سنسور و مدار ورودی برد کنترل

1. بررسی تمیزی مسیر اپتیکی سنسور
2. کنترل کابل و کانکتور سنسور
3. اندازه‌گیری ولتاژ تغذیه
4. کنترل خروجی سنسور در حالت فعال و غیرفعال
5. بررسی ورودی مربوطه روی برد I/O
6. تست قطعات واسط در مسیر سیگنال
7. مقایسه عملکرد سنسور با مدار همان مدل دستگاه

آموزش تعمیر بردهای I/O و مدارهای کنترلی خودپرداز

بردهای I/O نقش واسط بین کامپیوتر صنعتی و تجهیزات دستگاه را دارند. فرمان‌های سیستم از طریق این بردها به موتورها، Driverها، سنسورها، پرینتر و سایر ماژول‌های جانبی منتقل می‌شوند.

آشنایی با تعمیر این بردها علاوه بر ATM در تعمیر بسیاری از تجهیزات ماشین‌های اداری نیز کاربرد دارد. هنرجویانی که می‌خواهند مهارت بیشتری در این حوزه کسب کنند می‌توانند مباحث آموزش تعمیرات فتوکپی را نیز بررسی کنند؛ زیرا مدارهای تغذیه، سنسورها، موتور و Driver در این تجهیزات نیز بسیار مهم هستند.

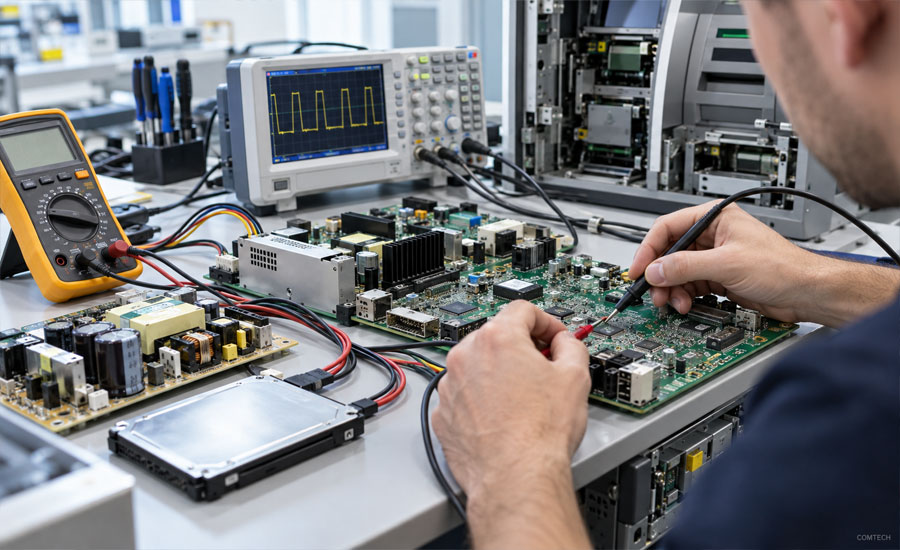

شناخت مدار تغذیه، Protection و Driver روی برد ATM

در بخش تعمیر برد، قطعاتی مانند Fuse، Diode، MOSFET، Regulator، Optocoupler، Transistor، Driver IC و کانکتورها بررسی می‌شوند. عیب‌یابی از ورودی تغذیه شروع می‌شود و مرحله‌به‌مرحله تا بخش خروجی ادامه پیدا می‌کند.

مراحل عیب‌یابی برد الکترونیکی دستگاه ATM

1. بررسی ظاهری برد برای تشخیص سوختگی، شکستگی و خوردگی
2. اندازه‌گیری مقاومت ریل‌های تغذیه نسبت به Ground
3. بررسی اتصال کوتاه احتمالی
4. کنترل Fuse و قطعات Protection
5. اندازه‌گیری ولتاژ ورودی و خروجی Regulatorها
6. تست MOSFET و Transistorهای Driver
7. بررسی ورودی سنسورها
8. کنترل خروجی فرمان موتورها
9. بررسی کانکتورها و لحیم سرد
10. تست عملکرد برد پس از رفع ایراد

آموزش تعمیر پرینتر رسید داخل دستگاه خودپرداز

Receipt Printer در بسیاری از خودپردازها از نوع Thermal Printer است. چاپ نکردن، چاپ کمرنگ، گیر کردن کاغذ، عمل نکردن Cutter یا کشیده نشدن رول از خرابی‌های رایج این قسمت هستند.

اصول عملکرد پرینتر حرارتی، موتور کاغذکش، سنسور و برد Driver با بعضی مباحث آموزش تعمیرات پرینتر مشترک است، هرچند مکانیزم چاپ و ساختار هد در پرینتر رسید ATM متفاوت است.

عیب‌یابی هد، کاغذکش و Cutter پرینتر ATM

• تست Thermal Head
• بررسی Platen Roller
• تست موتور کاغذکش
• بررسی Paper End Sensor
• تست مکانیزم Cutter در مدل‌های مجهز
• کنترل تغذیه برد پرینتر
• بررسی کابل و کانکتورها
• تست Driver Motor

آموزش عیب‌یابی کارت‌خوان دستگاه خودپرداز

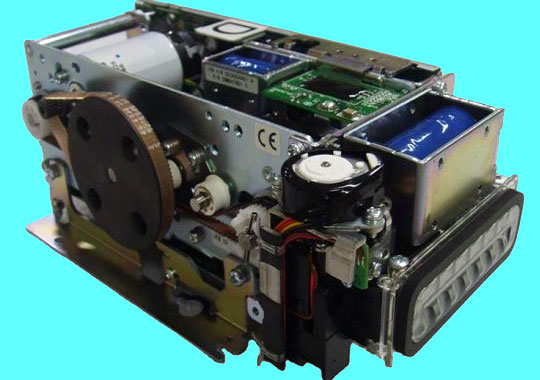

Card Reader از بخش‌های جانبی ATM است و ممکن است شامل مکانیزم ورود و خروج کارت، موتور، Roller، سنسور موقعیت و برد کنترل باشد. در کلاس تمرکز روی نگهداری و تعمیر سخت‌افزاری مجاز این بخش است.

بررسی مکانیک، موتور و سنسورهای Card Reader

• بررسی مسیر مکانیکی ورود و خروج کارت
• کنترل گیر مکانیکی
• تست موتور
• بررسی Motor Driver
• کنترل سنسورهای موقعیت
• اندازه‌گیری تغذیه برد
• تست کابل و کانکتورها
• سرویس مکانیکی طبق دستورالعمل سازنده

آموزش عیب‌یابی شبکه و ارتباط سخت‌افزاری ATM

دستگاه خودپرداز برای ارتباط با زیرساخت‌های مربوطه از تجهیزات شبکه استفاده می‌کند. در دوره تعمیر سخت‌افزار، بخش شبکه در محدوده پورت LAN، کابل شبکه، کارت شبکه، سوئیچ و تغذیه تجهیزات ارتباطی بررسی می‌شود.

تست فیزیکی شبکه دستگاه خودپرداز

• تست کابل شبکه با LAN Tester
• بررسی کانکتور RJ45
• کنترل چراغ‌های Link و Activity
• بررسی کارت شبکه کامپیوتر صنعتی
• تست سوئیچ محلی
• بررسی کابل و اتصالات
• کنترل تغذیه تجهیزات شبکه

پیکربندی شبکه بانکی، VPN، سرورها، کلیدهای امنیتی و سامانه‌های احراز هویت جزو عیب‌یابی عمومی سخت‌افزار ATM نیست و باید توسط واحد IT یا سرویس‌کار دارای مجوز انجام شود.

جدول عیب‌یابی خرابی‌های رایج دستگاه خودپرداز ATM

ابزارهای مورد نیاز برای آموزش تعمیر دستگاه ATM

در دوره عملی، ابزار بر اساس نوع عیب و ماژول انتخاب می‌شود. استفاده صحیح از ابزار اندازه‌گیری یکی از مهارت‌های اصلی تعمیرکار است؛ زیرا بسیاری از خرابی‌ها بدون اندازه‌گیری دقیق قابل تشخیص نیستند.

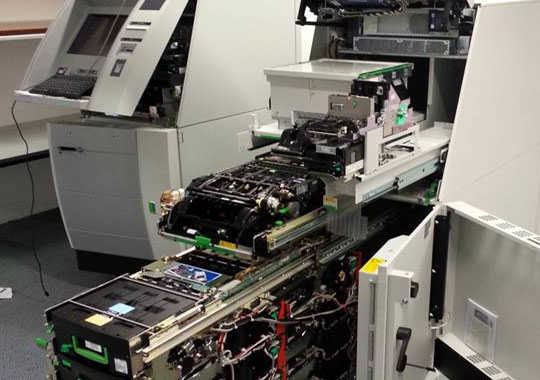

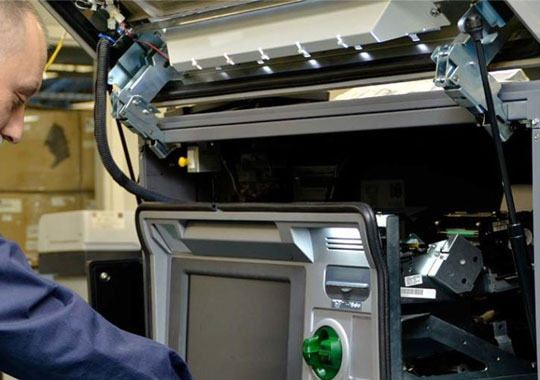

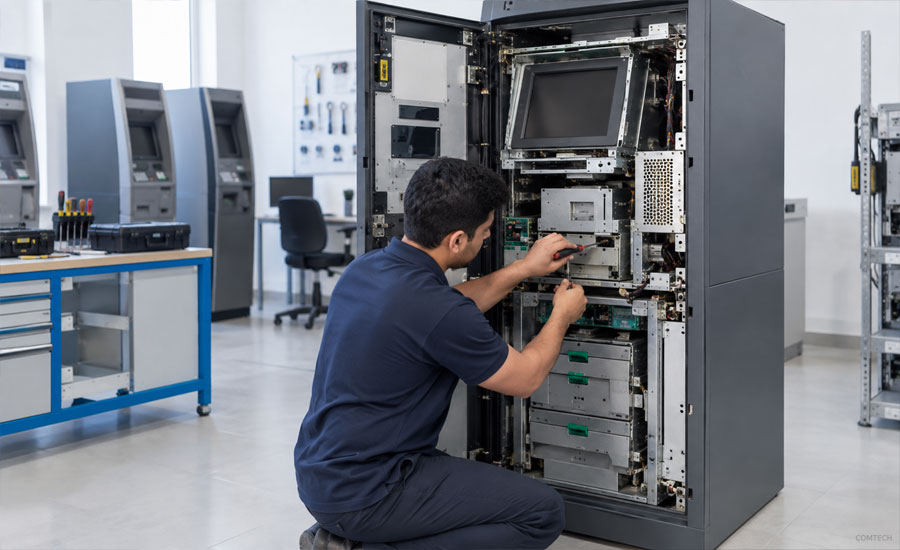

روش واقعی یادگیری تعمیر دستگاه خودپرداز در کارگاه

بهترین روش یادگیری تعمیر ATM این است که دستگاه به ماژول‌های مستقل تقسیم شود. کارآموز ابتدا عملکرد صحیح هر بخش را می‌شناسد و سپس با ایجاد یا مشاهده خرابی واقعی، مسیر تشخیص را مرحله‌به‌مرحله طی می‌کند.

سناریوی عملی عیب‌یابی یک ماژول مکانیکی ATM

1. بررسی ظاهری ماژول قبل از باز کردن قطعات
2. کنترل آزاد بودن مسیر مکانیکی
3. بررسی Roller، Gear و تسمه
4. تست سنسورها و Encoder
5. کنترل کابل و کانکتورها
6. اندازه‌گیری ولتاژهای بخش کم‌ولتاژ
7. تست موتور و Motor Driver
8. بررسی ارتباط با برد I/O
9. رفع عیب و مونتاژ صحیح
10. اجرای تست نهایی در محیط آموزشی و مجاز

آموزش تعمیر ATM برندهای NCR و Hyosung

دستگاه‌های خودپرداز در مدل‌ها و نسل‌های متنوعی تولید شده‌اند و برندهایی مانند NCR و Hyosung از نام‌های شناخته‌شده در این حوزه هستند. اصول پایه عیب‌یابی در بیشتر ATMها مشابه است، اما نوع Cash Dispenser، Card Reader، بردهای رابط، کانکتورها، Firmware و طراحی مکانیکی می‌تواند متفاوت باشد.

به همین دلیل اگر هدف کارآموز تسلط روی مدل مشخصی باشد، بهتر است برد، ماژول یا دستگاه همان مدل در کارگاه بررسی شود تا مسیر سیم‌کشی، نوع سنسورها و ساختار برد به‌صورت عملی تحلیل شود.

آموزش تعمیر تستر اسکناس و دستگاه تشخیص پول

آموزش تعمیر تستر اسکناس یکی دیگر از مباحث مرتبط با تجهیزات بانکی و ماشین‌های اداری است. این دستگاه‌ها با استفاده از سنسورها و مدارهای پردازش، برخی مشخصه‌های اسکناس را بررسی می‌کنند.

بسته به مدل دستگاه ممکن است از فناوری‌هایی مانند UV، MG، IR و سنسورهای Optical استفاده شود. عملکرد و ترکیب این سنسورها میان برندها و مدل‌های مختلف یکسان نیست.

شناخت سنسورهای دستگاه تست اسکناس

• UV برای بررسی ویژگی‌های فرابنفش
• MG برای بررسی ویژگی‌های مغناطیسی
• IR برای بررسی الگوهای مادون قرمز
• Optical Sensor
• سنسور تشخیص عبور اسکناس
• برد پردازش سیگنال
• نمایشگر
• Buzzer و بخش هشدار

سرفصل آموزش تعمیر برد تستر اسکناس

• باز و بست صحیح دستگاه
• شناخت مدار Power Supply
• تست سنسورهای اپتیکی
• بررسی LED و منبع UV در مدل‌های مجهز
• تست قطعات SMD و DIP
• عیب‌یابی Regulator
• بررسی Driverها
• تست نمایشگر و Buzzer
• بررسی موتور و مکانیزم عبور اسکناس
• تمیزکاری اصولی مسیر سنسورها

پیش‌نیاز شرکت در دوره تعمیر ATM چیست؟

برای شروع دوره لازم نیست تعمیرکار حرفه‌ای دستگاه‌های بانکی باشید، اما آشنایی اولیه با مولتی‌متر، قطعات الکترونیکی و سخت‌افزار کامپیوتر باعث می‌شود مباحث پیشرفته را سریع‌تر یاد بگیرید.

این کلاس تعمیر خودپرداز برای چه افرادی مناسب است؟

• تعمیرکاران تجهیزات الکترونیکی
• فعالان حوزه ماشین‌های اداری
• تکنسین‌های سخت‌افزار کامپیوتر
• تکنسین‌های شرکت‌های نگهداری تجهیزات
• افرادی که قصد یادگیری تعمیر بردهای کنترلی دارند
• هنرجویانی که می‌خواهند عیب‌یابی ترکیبی مکانیک و الکترونیک را یاد بگیرند

افرادی که در حوزه ماشین‌های اداری فعالیت می‌کنند می‌توانند در کنار تعمیر ATM، مهارت‌های مرتبط مانند آموزش شارژ کارتریج و سرویس تجهیزات چاپ را نیز یاد بگیرند تا دامنه خدمات فنی گسترده‌تری داشته باشند.

مهارت‌های نهایی دوره آموزش تعمیرات ATM

پس از طی مباحث تئوری و تمرین‌های عملی، هنرجو با مجموعه‌ای از مهارت‌های سخت‌افزاری و عیب‌یابی آشنا می‌شود:

• شناخت معماری سخت‌افزاری دستگاه خودپرداز
• عیب‌یابی مادربرد ATM
• بررسی Power Supply و مسیرهای تغذیه
• تست RAM، SSD و سخت‌افزار کامپیوتر صنعتی
• عیب‌یابی مانیتور و Touch Display
• شناخت بردهای I/O و Interface
• تست موتور و Motor Driver
• عیب‌یابی Optical Sensor و Encoder
• شناخت مکانیک Cash Dispenser
• تعمیر سخت‌افزاری پرینتر رسید
• عیب‌یابی مکانیکی Card Reader
• بررسی کابل و اتصالات شبکه
• تعمیر برد تستر اسکناس
• شناخت سنسورهای UV، MG و IR
• تست قطعات SMD روی برد
• اجرای مسیر عیب‌یابی از علامت خرابی تا ماژول معیوب
