آموزش نصب سیستم اعلام حریق

آموزش نصب اعلام حریق از صفر تا اجرای پروژه واقعی

آموزش نصب سیستم اعلام حریق فقط یادگیری بستن چند سیم به پنل مرکزی نیست. یک تکنسین حرفه‌ای باید بتواند تجهیزات را بشناسد، نقشه را بخواند، کابل‌کشی را تست کند، پنل را راه‌اندازی کند، خطاهای Zone و Loop را تشخیص دهد و در پایان سیستم را به‌صورت اصولی تست و مستندسازی کند.

در این دوره، آموزش از مفاهیم پایه برق و شناخت تجهیزات شروع می‌شود و به‌تدریج به نصب اعلام حریق متعارف، سیستم آدرس‌پذیر، سیم‌کشی زون و لوپ، نصب دتکتور، شستی، آژیر، فلاشر، باتری پشتیبان، برنامه‌ریزی پنل، عیب‌یابی و Commissioning می‌رسد. 🔥

هنرجو ابتدا روی سیستم‌های Conventional کار می‌کند تا منطق Zone، مدار تشخیص، مقاومت انتهای خط و مدار هشدار را به‌صورت عملی درک کند. پس از آن، آموزش سیستم Addressable شامل Loop، Addressing، Isolator، Input/Output Module، نام‌گذاری تجهیزات و Cause & Effect دنبال می‌شود.

مسیر یادگیری نصب اعلام حریق از مبتدی تا بازار کار

برای کسی که هیچ تجربه‌ای در اعلام حریق ندارد، شروع مستقیم از برنامه‌ریزی پنل آدرس‌پذیر روش مناسبی نیست. مسیر آموزشی باید مرحله‌به‌مرحله باشد تا هنرجو ابتدا منطق مدار را بفهمد و سپس وارد سیستم‌های پیشرفته‌تر شود.

استانداردهای مهم در نصب و طراحی سیستم اعلام حریق

در آموزش حرفه‌ای اعلام حریق نباید فقط روش اتصال تجهیزات آموزش داده شود. نصاب باید بداند محل دتکتور، نوع کابل، ظرفیت منبع تغذیه، جانمایی شستی، مدار هشدار و نحوه تست سیستم براساس چه ضوابطی تعیین می‌شوند.

از منابع شناخته‌شده این حوزه می‌توان به خانواده استانداردهای NFPA 72، EN 54 و BS 5839 اشاره کرد. با این حال، نسخه و استاندارد قابل استفاده در هر پروژه باید براساس قرارداد، طراحی مصوب، الزامات تجهیزات و ضوابط مرجع تأییدکننده همان پروژه مشخص شود.

در پروژه‌های داخل ایران نیز اجرای نهایی باید با مقررات ملی ساختمان، ضوابط سازمان آتش‌نشانی، نقشه تأییدشده و دستورالعمل تجهیزات مورد استفاده هماهنگ باشد.

آموزش برق مورد نیاز برای نصب اعلام حریق

بخش زیادی از خطاهایی که تکنسین در پروژه با آن مواجه می‌شود مربوط به خود پنل نیست؛ بلکه از قطعی کابل، اتصال کوتاه، افت ولتاژ، قطبیت اشتباه، ترمینال شل یا سیم‌کشی نادرست ناشی می‌شود. به همین دلیل آموزش برق پایه یکی از بخش‌های ضروری کلاس است.

شناخت برق AC و DC در پنل اعلام حریق

پنل مرکزی معمولاً از برق اصلی ساختمان تغذیه می‌شود و درون آن بخش‌هایی مانند Power Supply، Battery Charger و مدارهای DC وجود دارد. هنرجو باید بتواند برق ورودی، تغذیه داخلی، باتری و خروجی‌های پنل را از یکدیگر تشخیص دهد.

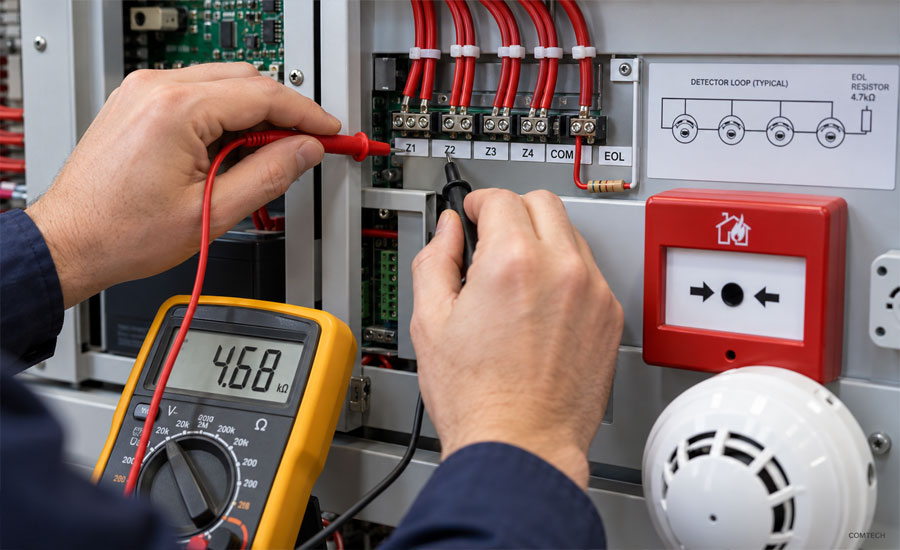

آموزش مولتی‌متر برای تست سیم‌کشی اعلام حریق

مولتی‌متر دیجیتال یکی از مهم‌ترین ابزارهای نصاب است. تکنسین باید بدون آزمون‌وخطای خطرناک بتواند ولتاژ، مقاومت، اتصال کوتاه و پیوستگی کابل را اندازه‌گیری کند.

مهارت‌های برق مورد نیاز نصاب اعلام حریق

• اندازه‌گیری ولتاژ AC و DC
• تست Continuity مسیر کابل
• تشخیص Short Circuit
• بررسی مقاومت مدار
• کنترل قطبیت مثبت و منفی
• بررسی Voltage Drop
• تست فیوز و منبع تغذیه
• تشخیص اتصال ضعیف در ترمینال
• خواندن نقشه Wiring پنل

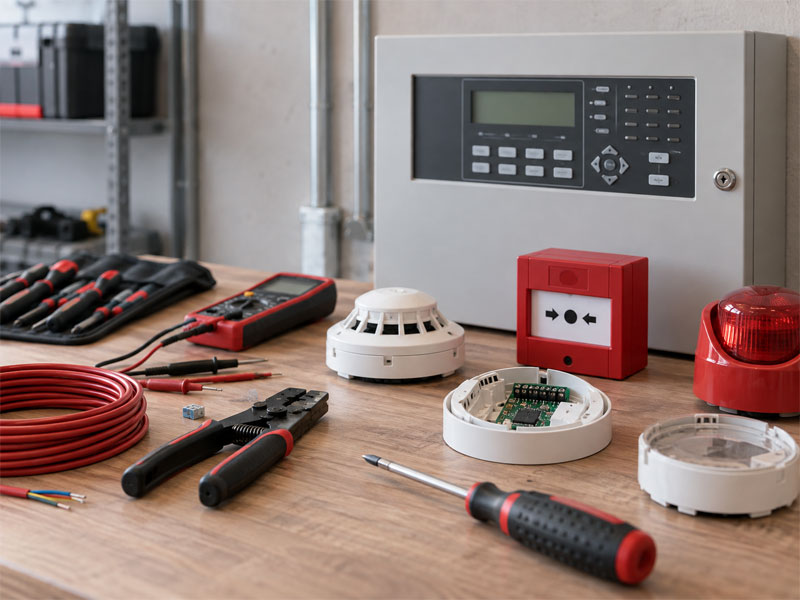

ابزارهای مورد نیاز نصاب سیستم اعلام حریق

یک نصاب حرفه‌ای علاوه بر ابزارهای نصب، به تجهیزات اندازه‌گیری و تست نیز نیاز دارد. انتخاب ابزار مناسب باعث می‌شود عیب‌یابی به‌جای حدس و تعویض قطعات، براساس اندازه‌گیری انجام شود. 🛠️

شناخت انواع سیستم اعلام حریق قبل از شروع نصب

سیستم‌های اعلام حریق براساس معماری و روش شناسایی تجهیزات به گروه‌های مختلف تقسیم می‌شوند. انتخاب سیستم مناسب فقط به قیمت تجهیزات وابسته نیست و باید براساس اندازه ساختمان، نوع کاربری، سطح ریسک، طراحی پروژه و نیاز به شناسایی دقیق محل Alarm انجام شود.

سیستم اعلام حریق متعارف یا Conventional

در سیستم Conventional آشکارسازها و سایر تجهیزات مجاز در مدارهایی به نام Zone قرار می‌گیرند. در صورت Alarm، پنل معمولاً محدوده یا Zone درگیر را نشان می‌دهد و اپراتور برای پیدا کردن تجهیز فعال‌شده باید همان محدوده را بررسی کند.

سیستم اعلام حریق آدرس‌پذیر یا Addressable

در سیستم Addressable هر Device دارای شناسه است و پنل می‌تواند محل تعریف‌شده و وضعیت تجهیز را دقیق‌تر نمایش دهد. این معماری برای پروژه‌هایی که مدیریت دقیق تجهیزات، برنامه‌ریزی پیشرفته و سناریوهای کنترلی نیاز دارند اهمیت زیادی دارد.

سیستم اعلام حریق بی‌سیم

در بعضی پروژه‌ها که اجرای کابل دشوار یا محدود است، سیستم Wireless می‌تواند بخشی از راهکار طراحی باشد. در این سیستم موضوعاتی مانند Radio Coverage، وضعیت باتری تجهیزات، Monitoring و Compatibility اهمیت زیادی دارند.

سیستم Hybrid برای پروژه‌های ترکیبی

در بعضی پروژه‌ها ساختار Hybrid برای ترکیب بخش‌های Wired و Wireless یا Interfaceهای مختلف استفاده می‌شود. نوع ترکیب باید توسط تجهیزات و معماری سیستم پشتیبانی شود.

مقایسه سیستم اعلام حریق متعارف و آدرس‌پذیر

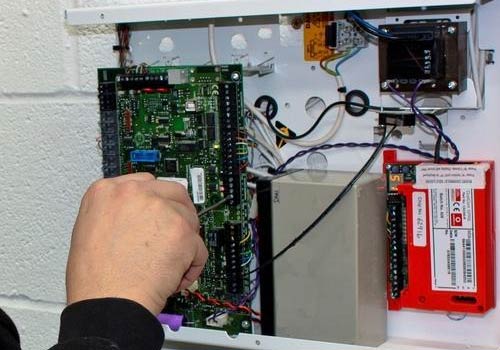

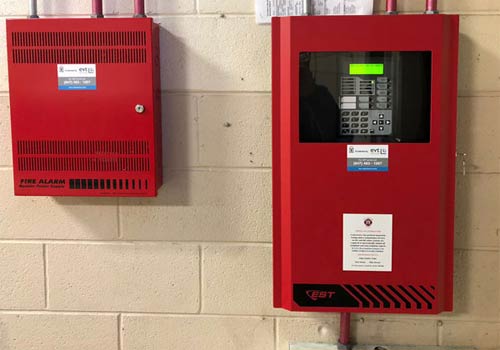

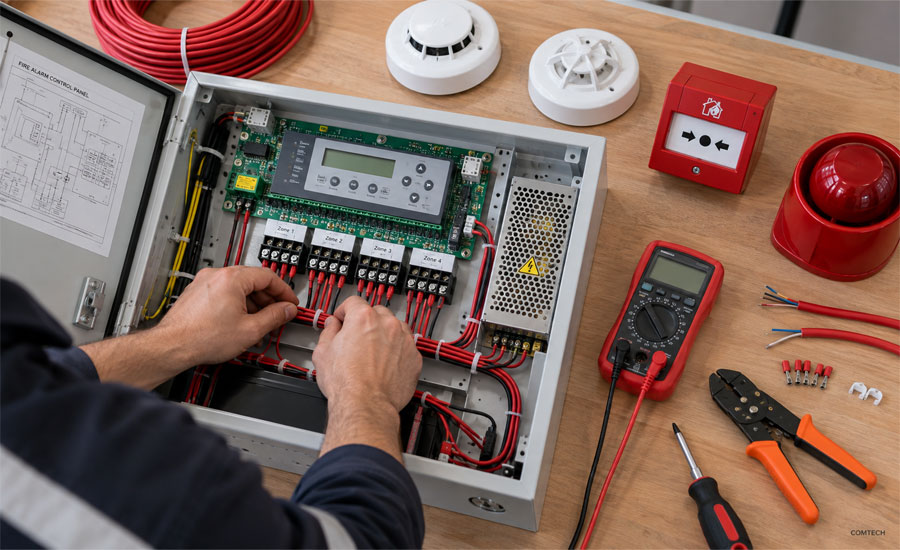

آموزش پنل مرکزی اعلام حریق و شناخت ترمینال‌ها

Fire Alarm Control Panel مرکز دریافت و پردازش وضعیت تجهیزات است. تکنسین باید تفاوت وضعیت‌هایی مانند Normal، Alarm، Fault و Disablement را در پنل مربوطه بشناسد و بتواند پیام‌های دستگاه را تحلیل کند.

ورودی برق و منبع تغذیه پنل

برق ورودی، Power Supply، شارژر باتری، فیوزها و خروجی‌های تغذیه باید براساس Manual همان پنل بررسی شوند. هر مدل محدودیت مشخصی برای Current و تجهیزات قابل اتصال دارد.

ورودی Zone در پنل متعارف

Zone Circuit وضعیت مسیر آشکارسازها را مانیتور می‌کند. روش Wiring، قطبیت و مقدار مقاومت انتهای خط باید مطابق مستندات پنل انجام شود.

مدار آژیر و تجهیزات هشدار

Sounder Circuit برای فعال‌سازی تجهیزات صوتی یا Visual Alarm Device استفاده می‌شود. تعداد تجهیزات و جریان مصرفی آن‌ها باید با ظرفیت خروجی سیستم هماهنگ باشد.

خروجی رله برای تجهیزات جانبی

Relay Output برای انتقال وضعیت یا فرمان به تجهیزات دیگر استفاده می‌شود، اما ظرفیت Contact، نوع Interface و منطق ایمنی باید قبل از اتصال بررسی شوند.

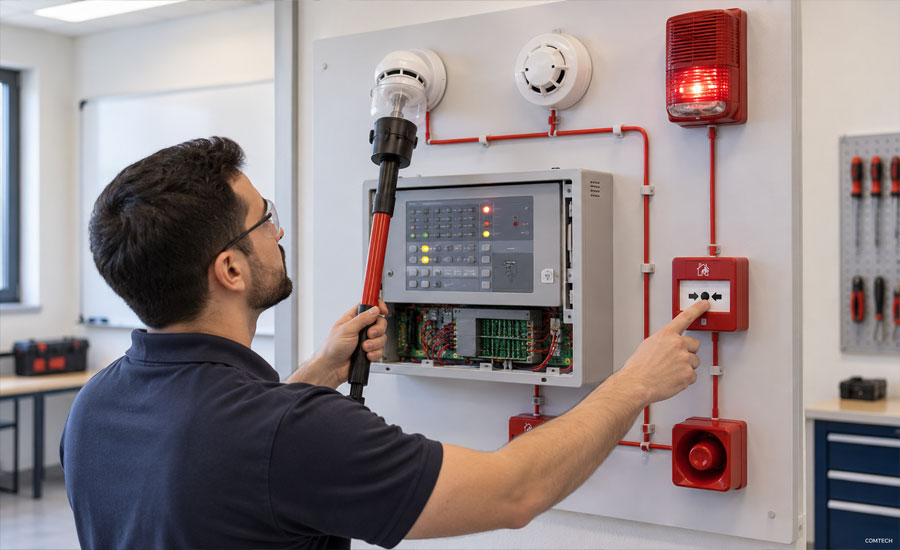

آموزش نصب اعلام حریق متعارف روی ماکت عملی

سیستم Conventional بهترین نقطه شروع برای فهم منطق اعلام حریق است. در کارگاه، هنرجو یک پنل را روی ماکت نصب می‌کند و مدار Zone و Sounder را از ابتدا راه‌اندازی می‌کند.

آموزش زون‌بندی در سیستم اعلام حریق

هدف Zone بندی این است که هنگام Alarm یا Fault، محدوده حادثه سریع‌تر مشخص شود. تقسیم Zone نباید سلیقه‌ای باشد و باید مطابق نقشه و ضوابط پروژه انجام شود.

آموزش مقاومت انتهای خط EOL

در بسیاری از پنل‌های متعارف، End-of-Line Resistor برای Supervision مدار استفاده می‌شود. مقدار مقاومت، محل قرارگیری و نحوه سیم‌کشی آن بین برندهای مختلف می‌تواند متفاوت باشد.

تشخیص Open Circuit و Short Circuit

هنرجو یاد می‌گیرد قطع شدن کابل، اتصال کوتاه و تغییر شرایط مدار چگونه توسط پنل تشخیص داده می‌شوند و چگونه می‌توان مسیر Fault را مرحله‌به‌مرحله محدود کرد.

تمرین‌های عملی سیستم متعارف

• نصب پنل روی ماکت آموزشی
• راه‌اندازی یک Zone کامل
• نصب EOL در انتهای واقعی مدار
• اتصال Smoke Detector
• اتصال Manual Call Point
• راه‌اندازی Sounder Circuit
• ایجاد Open Circuit کنترل‌شده
• ایجاد Short Circuit روی ماکت
• کار با Reset و Silence پنل
• تست Alarm و Fault

هنرجویانی که می‌خواهند در کنار اعلام حریق با دیگر سیستم‌های حفاظتی ساختمان نیز آشنا شوند، می‌توانند مطالب آموزش دزدگیر اماکن را نیز بررسی کنند؛ زیرا اصول کابل‌کشی، ورودی‌ها، سنسورها و عیب‌یابی مدار در بسیاری از پروژه‌های حفاظتی مهارت‌های مکمل محسوب می‌شوند.

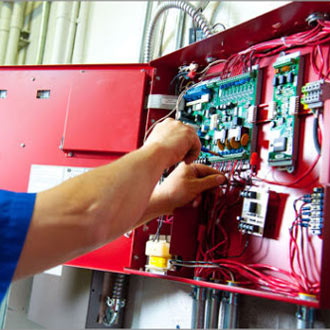

آموزش سیم‌کشی اعلام حریق متعارف و آدرس‌پذیر

سیم‌کشی سیستم اعلام حریق یکی از مهم‌ترین بخش‌های دوره است. بسیاری از Faultهای پروژه از خود پنل نیستند و از کابل، ترمینال، اتصال نامناسب، قطبیت اشتباه یا آسیب مسیر ایجاد می‌شوند.

انتخاب کابل مناسب برای سیستم اعلام حریق

نوع کابل، سطح مقطع، مشخصات مقاومت در برابر حریق، مسیر عبور و نحوه نصب باید براساس طراحی پروژه، استاندارد مورد استفاده، شرایط محیط و دستورالعمل سازنده انتخاب شوند.

مدیریت مسیر کابل در ساختمان

مسیر کابل باید از ابتدای پروژه مشخص باشد. عبور از Shaft، Tray و رایزرها باید براساس طراحی انجام شود و کابل اعلام حریق بدون بررسی فنی در کنار مدارهای نامناسب قرار نگیرد.

لیبل‌گذاری کابل برای عیب‌یابی سریع

دو سر هر کابل باید به‌صورت خوانا Label شود. این کار هنگام Commissioning، توسعه سیستم و تعمیرات آینده زمان عیب‌یابی را به شکل محسوسی کاهش می‌دهد.

چک‌لیست سیم‌کشی حرفه‌ای اعلام حریق

• نوع کابل با نقشه و مشخصات پروژه تطابق دارد.
• مسیر کابل مشخص و مستند شده است.
• دو سر کابل Label شده‌اند.
• اتصالات اضافی و غیرضروری در مسیر وجود ندارند.
• قطبیت مدارها کنترل شده است.
• Short Circuit قبل از اتصال پنل بررسی شده است.
• پیوستگی کابل تست شده است.
• EOL در نقطه صحیح مدار قرار دارد.
• Loop مطابق معماری مجاز پنل اجرا شده است.

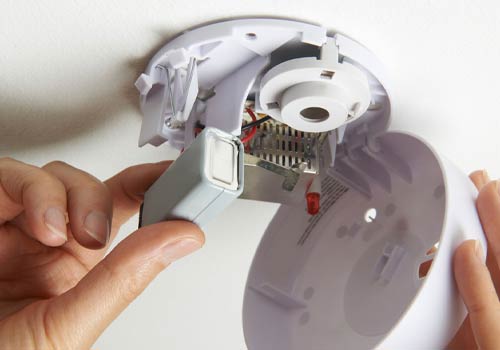

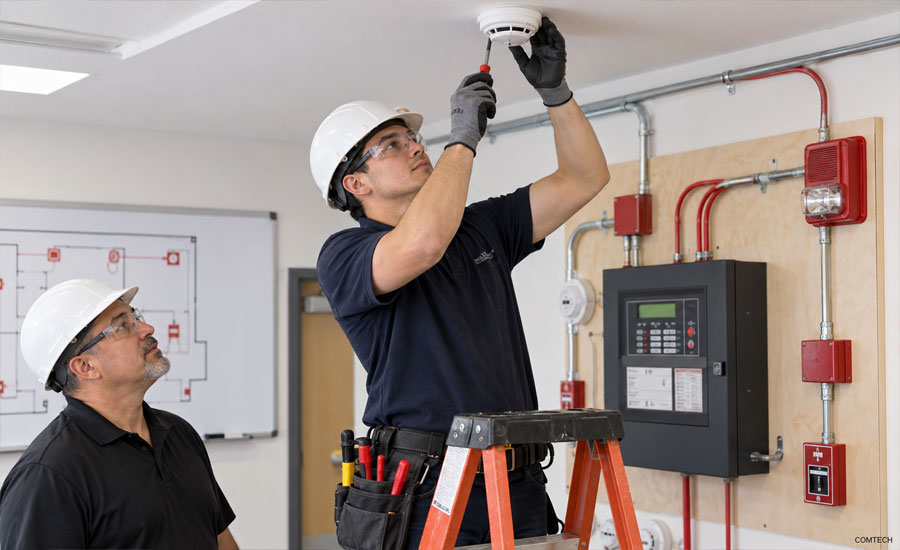

آموزش نصب دتکتور دود و جلوگیری از آلارم کاذب

Smoke Detector از پرکاربردترین تجهیزات تشخیص حریق است، اما استفاده از دتکتور دود در هر محیطی صحیح نیست. نوع آشکارساز باید براساس Risk، شرایط محیط و طراحی سیستم انتخاب شود.

جانمایی دتکتور دود در ساختمان

ارتفاع، موانع سقف، جریان هوا، معماری فضا و منابع تولید بخار یا ذرات می‌توانند روی عملکرد آشکارساز اثر بگذارند. محل نصب باید از روی نقشه و ضابطه پروژه تعیین شود.

علت آلارم کاذب دتکتور دود

گردوغبار، بخار، Aerosol، آلودگی سنسور یا انتخاب نامناسب نوع Detector از عواملی هستند که در بررسی False Alarm باید مورد توجه قرار گیرند.

روش صحیح تست دتکتور دود

تست عملکرد باید با ابزار مناسب و روش مورد تأیید سازنده انجام شود. روش‌های غیرکنترل‌شده مانند ایجاد آتش یا دود نامناسب برای تست حرفه‌ای سیستم توصیه نمی‌شوند.

آموزش دتکتور حرارتی و انتخاب Heat Detector

در محیط‌هایی که بخار یا ذرات موجود در فضا استفاده از Smoke Detector را نامناسب می‌کند، ممکن است براساس طراحی از Heat Detector استفاده شود.

تفاوت Fixed Temperature و Rate of Rise

بسته به مدل، دتکتور حرارتی می‌تواند نسبت به رسیدن دما به Threshold مشخص، افزایش سریع دما یا ترکیبی از شرایط حرارتی واکنش نشان دهد.

روش تست دتکتور حرارتی

برای تست باید از Tester مناسب استفاده شود و محدوده حرارتی مجاز تجهیز رعایت شود تا Sensor در زمان آزمایش آسیب نبیند.

آموزش Beam Detector برای سالن‌ها و فضاهای بزرگ

Beam Smoke Detector در بعضی سالن‌های بزرگ، انبارها و فضاهای مرتفع استفاده می‌شود. نصب این تجهیز به Alignment صحیح، رعایت Field of View و شرایط سازه وابسته است.

مدل فرستنده و گیرنده یا Reflective

برخی Beam Detectorها فرستنده و گیرنده جداگانه دارند و برخی با Reflector کار می‌کنند. روش نصب و تنظیم باید مطابق طراحی همان مدل انجام شود.

عیب‌یابی Beam Detector

لرزش سازه، جابه‌جایی تجهیزات، مانع در مسیر Optical، آلودگی و Alignment نامناسب می‌توانند عملکرد Beam Detector را تحت تأثیر قرار دهند.

آموزش Flame Detector برای پروژه‌های صنعتی

Flame Detector معمولاً در Riskهای خاص صنعتی کاربرد دارد و انتخاب فناوری آن به نوع سوخت، شرایط محیط، میدان دید و منابع احتمالی ایجاد تداخل وابسته است.

میدان دید دتکتور شعله

Field of View باید محدوده مورد حفاظت را مطابق طراحی پوشش دهد و موانع فیزیکی نباید دید Detector را مختل کنند.

انتخاب فناوری مناسب دتکتور شعله

منابع IR، UV، عملیات جوشکاری، نورهای صنعتی و شرایط فرآیند می‌توانند در انتخاب نوع آشکارسازی تأثیرگذار باشند.

آموزش نصب شستی اعلام حریق Manual Call Point

شستی اعلام حریق امکان فعال کردن دستی Alarm را برای افراد فراهم می‌کند. محل نصب آن باید براساس مسیرهای خروج و نقشه مصوب پروژه انتخاب شود.

جانمایی شستی در مسیر خروج

هدف این است که Manual Call Point در شرایط اضطراری قابل دسترس و قابل تشخیص باشد. ارتفاع و فاصله‌های اجرایی باید از استاندارد و نقشه همان پروژه استخراج شوند.

روش تست شستی اعلام حریق

در مدل‌هایی که Test Key یا ابزار مخصوص دارند، می‌توان بدون تخریب قسمت مصرفی شستی عملکرد آن را بررسی کرد.

آموزش نصب آژیر و فلاشر اعلام حریق

پس از Detection باید هشدار به افراد ساختمان منتقل شود. این کار می‌تواند توسط Sounder، Bell، Horn، Visual Alarm Device یا تجهیزات ترکیبی انجام شود.

انتخاب تجهیزات هشدار براساس محیط

Noise محیط، کاربری ساختمان، شرایط دید و الزامات دسترسی باید در انتخاب تجهیزات هشدار در نظر گرفته شوند.

بررسی افت ولتاژ مدار آژیر

در مدارهایی با تعداد زیاد Sounder، جریان مصرفی و Voltage Drop اهمیت بیشتری پیدا می‌کند. ظرفیت خروجی پنل و Power Supply باید با Load واقعی مدار تطبیق داده شود.

آموزش چراغ ریموت دتکتور اعلام حریق

Remote Indicator برای نمایش وضعیت Detectorهایی استفاده می‌شود که مشاهده LED آن‌ها دشوار است؛ برای مثال تجهیزی که در فضای خاص یا موقعیت دور از دید قرار دارد.

اتصال Remote Indicator به دتکتور

روش اتصال باید مطابق Specification همان Detector و Base باشد. همه دتکتورها خروجی و Wiring یکسانی برای Remote LED ندارند.

آموزش باتری پنل اعلام حریق و برق اضطراری

Battery Backup برای ادامه عملکرد سیستم هنگام قطع برق اصلی اهمیت زیادی دارد. نوع باتری، ظرفیت و توانایی Charger پنل باید با طراحی سیستم هماهنگ باشند.

محاسبه ظرفیت باتری سیستم اعلام حریق

محاسبه معمولاً با در نظر گرفتن جریان Standby، مصرف تجهیزات، جریان حالت Alarm، مدت Backup موردنیاز و ضرایب طراحی انجام می‌شود. ظرفیت نهایی باید با الزامات پروژه و توان شارژر پنل نیز سازگار باشد.

تست سلامت باتری هنگام سرویس

اندازه‌گیری Voltage بدون Load به‌تنهایی وضعیت واقعی باتری را نشان نمی‌دهد. عمر باتری، شرایط شارژ، اتصالات و نتایج تست مناسب باید بررسی شوند.

موارد مؤثر بر انتخاب باتری

• جریان Standby پنل
• مصرف Detectorها و Moduleها
• مصرف تجهیزات هشدار
• مدت Backup موردنیاز
• مدت کار در حالت Alarm
• شرایط محیطی
• ضرایب طراحی
• حداکثر ظرفیت Charger پنل

آموزش اعلام حریق آدرس‌پذیر به‌صورت عملی

بعد از تسلط هنرجو بر Conventional، وارد آموزش سیستم اعلام حریق آدرس‌پذیر می‌شویم. در این سیستم، تکنسین باید علاوه بر Wiring، منطق ارتباط تجهیزات و Configuration پنل را نیز درک کند.

شناخت Loop در سیستم Addressable

Loop مسیر ارتباط و در بسیاری از سیستم‌ها مسیر تغذیه Deviceهای آدرس‌پذیر را فراهم می‌کند. نحوه مسیر رفت و برگشت، تعداد تجهیزات، Branchهای مجاز و طول مسیر کاملاً به مشخصات Panel و طراحی سیستم وابسته است.

آموزش Addressing تجهیزات

روش اختصاص Address بین برندها متفاوت است. بعضی تجهیزات با Rotary Switch، برخی با DIP Switch، Programmer یا Auto Addressing تنظیم می‌شوند.

نام‌گذاری تجهیزات داخل پنل

تعریف Location Text صحیح باعث می‌شود هنگام Alarm یا Fault، اپراتور بتواند محل تجهیز را سریع پیدا کند؛ برای مثال «طبقه سوم، راهروی شرقی، اتاق سرور» بسیار کاربردی‌تر از نمایش یک Address بدون توضیح است.

اطلاعاتی که برای هر Device باید ثبت شود

• شماره Loop
• Address
• نوع Device
• Zone منطقی
• محل نصب
• Label تعریف‌شده
• سناریوی مرتبط
• شماره نقشه یا موقعیت پروژه

آموزش Isolator در لوپ سیستم آدرس‌پذیر

Short Circuit Isolator در سیستم‌های سازگار برای محدود کردن اثر بعضی اتصال‌های کوتاه روی Loop استفاده می‌شود.

عملکرد ایزولاتور هنگام Short Circuit

در صورت ایجاد اتصال کوتاه، Isolator می‌تواند براساس معماری سیستم بخش معیوب را جدا کند تا Fault کل Loop را تحت تأثیر قرار ندهد.

محل نصب Isolator

تعداد و جانمایی ایزولاتورها باید براساس ظرفیت سیستم، طراحی پروژه، استاندارد مرجع و دستورالعمل سازنده تعیین شود.

آموزش Input Module و Output Module در اعلام حریق

در پروژه‌های حرفه‌ای سیستم اعلام حریق فقط شامل Detector و Sounder نیست. ماژول‌های ورودی و خروجی برای مانیتورینگ یا کنترل تجهیزات دیگر استفاده می‌شوند.

Input Module برای مانیتور کردن تجهیزات

Input Module می‌تواند وضعیت Contact یک تجهیز سازگار را به پنل گزارش دهد و در Cause & Effect مورد استفاده قرار گیرد.

Output Module برای اجرای فرمان

Output Module برای ارسال فرمان به سیستم دیگر براساس سناریوی طراحی استفاده می‌شود. نوع Interface، Relay Rating و منطق Fail-safe باید به‌درستی بررسی شوند.

کاربردهای رایج ماژول‌ها

• ارتباط با سیستم تهویه و Smoke Control
• ارسال وضعیت به BMS
• ارتباط با تجهیزات اطفا طبق طراحی اختصاصی
• مانیتورینگ بعضی تجهیزات جانبی
• کنترل یا مانیتورینگ درب‌های مشخص
• ارتباط با کنترل آسانسور طبق سناریوی مصوب

آموزش Cause & Effect و سناریونویسی اعلام حریق

Cause & Effect مشخص می‌کند در صورت فعال شدن یک Detector، شستی یا ورودی مشخص، چه خروجی‌هایی باید اجرا شوند.

سناریوی اعلام حریق براساس نوع ساختمان

سناریوی یک مجتمع مسکونی با بیمارستان، هتل، کارخانه یا Data Center یکسان نیست. رفتار سیستم باید براساس Fire Strategy و نقشه مصوب تعیین شود.

تعریف ارتباط Input و Output

در پنل‌های قابل برنامه‌ریزی می‌توان منطق عملکرد Zone، Device، Sounder Group و Output را مطابق Cause & Effect Matrix تعریف کرد.

آموزش برنامه‌ریزی پنل اعلام حریق آدرس‌پذیر

پنل‌های Addressable بسته به برند می‌توانند از Menu داخلی، نرم‌افزار اختصاصی یا ترکیبی از هر دو برای Configuration استفاده کنند.

تعریف Loop و Device در نرم‌افزار پنل

هنرجو با فرآیند ساخت Project، تعریف Loop، Address، Device Type، Zone و Location Text آشنا می‌شود.

تهیه Backup از تنظیمات پنل

پس از Commissioning بهتر است در سیستم‌هایی که این قابلیت را دارند، نسخه معتبر Configuration ذخیره شود تا هنگام تعمیر، تعویض پنل یا توسعه پروژه اطلاعات از بین نرود.

مدیریت سطح دسترسی پنل

سطح دسترسی Operator، Technician و Administrator باید براساس امکانات دستگاه مدیریت شود و تنظیمات حساس فقط در اختیار افراد مجاز قرار گیرد.

روش کار با برندهای مختلف پنل اعلام حریق

Wiring، Addressing، Programming و Software پنل‌های بازار یکسان نیست. به همین دلیل در کلاس حرفه‌ای هدف فقط حفظ کردن منوی یک برند نیست؛ بلکه هنرجو باید منطق سیستم و روش مطالعه Manual را یاد بگیرد.

روش یادگیری یک پنل جدید

1. معماری Panel را مشخص کنید.
2. نقشه ترمینال‌ها را مطالعه کنید.
3. ظرفیت Zone یا Loop را بررسی کنید.
4. تجهیزات Compatible را مشخص کنید.
5. روش Addressing را مطالعه کنید.
6. منطق Cause & Effect را بررسی کنید.
7. روش Backup و Restore را یاد بگیرید.
8. Alarm و Fault Log دستگاه را تحلیل کنید.

آموزش طراحی اولیه و نقشه‌خوانی سیستم اعلام حریق

نصاب حرفه‌ای باید بتواند Design را بخواند و منطق آن را درک کند؛ هرچند طراحی نهایی پروژه‌هایی که نیاز به تأیید رسمی دارند باید توسط افراد دارای صلاحیت انجام شود.

بررسی کاربری و شرایط ساختمان

نوع Occupancy، تعداد طبقات، ارتفاع، مسیر خروج، فضاهای خاص و Risk هر بخش روی انتخاب آشکارساز و معماری سیستم تأثیر دارد.

جانمایی تجهیزات روی نقشه

Detector، Manual Call Point، Sounder، Panel، Module و Interfaceها باید روی Drawing مشخص باشند تا اجرای پروژه با Design هماهنگ بماند.

نقشه‌خوانی برای تکنسین نصب

هنرجو باید بتواند Symbol، Cable Route، Zone، Loop، Device Tag و ارتباط تجهیزات با سایر سیستم‌های ساختمان را روی نقشه تشخیص دهد.

اطلاعات مهم در نقشه اجرایی اعلام حریق

• محل Control Panel
• شماره Zone و Loop
• محل Detectorها
• محل Manual Call Point
• موقعیت Sounder و Flasher
• مسیرهای کابل
• محل Moduleها
• Interface تجهیزات جانبی
• Legend تجهیزات
• Address و Tag تجهیزات

آموزش نقشه‌کشی اعلام حریق با AutoCAD

در پروژه‌های حرفه‌ای از AutoCAD یا نرم‌افزارهای مشابه برای تهیه و اصلاح Drawing استفاده می‌شود. تکنسین لازم نیست لزوماً طراح پروژه باشد، اما باید بتواند نقشه را بخواند و تغییرات اجرایی را برای تهیه As-Built ثبت کند.

شناخت سمبل تجهیزات اعلام حریق

نمادهای Detector، MCP، Sounder، Panel، Module، Beam Detector و سایر تجهیزات باید از روی Legend نقشه قابل تشخیص باشند.

ثبت Address و Device Tag روی نقشه

در سیستم Addressable ثبت Loop، Address و محل Device روی مدارک پروژه، نگهداری و عیب‌یابی آینده را بسیار ساده‌تر می‌کند.

آموزش تست سیم‌کشی قبل از روشن کردن پنل

یکی از اشتباهات رایج، اتصال مستقیم Field Wiring به پنل بدون تست اولیه کابل‌ها است. پیش از Energize باید مدارها تا حد امکان بررسی شوند.

تست اتصال کوتاه کابل

Short Circuit می‌تواند باعث Fault و در شرایطی باعث فشار روی بخش‌های سیستم شود. بنابراین مسیر کابل قبل از اتصال نهایی بررسی می‌شود.

کنترل قطبیت تجهیزات

در مدارهایی که Polarity اهمیت دارد باید مثبت و منفی تمام تجهیزات قبل از راه‌اندازی نهایی کنترل شوند.

بررسی EOL قبل از اتصال Zone

مقدار مقاومت باید مطابق Documentation دستگاه باشد و در نقطه صحیح مدار قرار گیرد.

چک‌لیست قبل از برق‌دار کردن سیستم

• ✅ برق ورودی بررسی شده است.
• ✅ Earth مطابق طراحی اجرا شده است.
• ✅ مدارها Short نیستند.
• ✅ Polarity تجهیزات بررسی شده است.
• ✅ EOLها صحیح هستند.
• ✅ Loop Wiring تست شده است.
• ✅ کابل‌ها Label دارند.
• ✅ Battery Wiring بررسی شده است.
• ✅ ترمینال شل وجود ندارد.

آموزش Commissioning و راه‌اندازی نهایی اعلام حریق

Commissioning سیستم اعلام حریق فقط روشن کردن Panel نیست. در این مرحله باید مشخص شود تجهیزات، کابل‌کشی، Programming، هشدارها و سناریوها مطابق Design عمل می‌کنند.

تست تک‌تک Detectorها

هر Detector باید با روش مناسب فناوری همان تجهیز فعال شود و نتیجه تست ثبت شود.

تست شستی و تجهیزات هشدار

Manual Call Pointها، Sounderها و Visual Alarm Devices نیز باید مطابق Test Plan بررسی شوند.

تست Fault Monitoring

Faultهایی مانند قطع کابل یا شرایط قابل تست دیگر به شکل کنترل‌شده ایجاد می‌شوند تا نحوه تشخیص خطا توسط Panel ارزیابی شود.

تست Cause & Effect

سناریوهای تعریف‌شده باید با هماهنگی مسئول پروژه و به روش ایمن تست شوند تا هر Input خروجی مورد انتظار را اجرا کند.

آموزش عیب‌یابی سیستم اعلام حریق مرحله‌به‌مرحله

در آموزش عیب‌یابی اعلام حریق هدف این نیست که با مشاهده Fault فوراً Detector یا Panel تعویض شود. تکنسین باید از روی نوع خطا، مدار مشکوک را مشخص و سپس مرحله‌به‌مرحله دامنه مشکل را کوچک کند.

عیب‌یابی Open Circuit در Zone

قطع کابل، Terminal Loose، اتصال نامناسب Base یا EOL از مواردی هستند که هنگام خطای مدار باز بررسی می‌شوند.

عیب‌یابی Short Circuit

له‌شدگی کابل، اتصال رشته‌ها، ترمینال اشتباه یا خرابی تجهیز می‌توانند باعث اتصال کوتاه شوند.

عیب‌یابی Battery Fault

Battery ضعیف، اتصال نامناسب، Fuse، Charger یا انتخاب ظرفیت نامناسب از موارد قابل بررسی هستند.

عیب‌یابی Device Missing در سیستم آدرس‌پذیر

در این شرایط Address، Loop Wiring، ولتاژ مسیر، Isolator، Compatibility و خود Device باید مرحله‌به‌مرحله بررسی شوند.

عیب‌یابی آلارم کاذب

Dust، Steam، Aerosol، آلودگی Sensor، نوع نامناسب Detector یا جانمایی نامناسب می‌توانند باعث False Alarm شوند.

جدول عیب‌یابی سریع سیستم اعلام حریق

آموزش سرویس و نگهداری دوره‌ای سیستم اعلام حریق

سیستم اعلام حریق پس از نصب نباید رها شود. Inspection، Testing و Maintenance دوره‌ای برای تشخیص خرابی‌ها و حفظ آمادگی سیستم ضروری هستند.

بازدید ظاهری تجهیزات

Detector آلوده، رنگ‌شده، پوشانده‌شده یا آسیب‌دیده باید در بازرسی شناسایی شود.

بررسی Event Log پنل

در پنل‌های دارای Event Log، Faultها و Alarmهای ثبت‌شده اطلاعات ارزشمندی برای تشخیص ایرادهای تکرارشونده ارائه می‌دهند.

تست باتری و Power Supply

باتری، Charger، Power Supply و نمایش صحیح Fault باید طبق برنامه Maintenance بررسی شوند.

چک‌لیست سرویس دوره‌ای

• بررسی وضعیت Panel
• مرور Event Log
• تست تجهیزات مطابق برنامه نگهداری
• بررسی Detectorهای آلوده یا مسدود
• تست Manual Call Point
• بررسی Sounder و Visual Alarm
• کنترل Battery
• تست Fault Monitoring
• بررسی Interfaceها
• ثبت نتیجه سرویس

ارتباط سیستم اعلام حریق با تجهیزات دیگر ساختمان

در ساختمان‌های جدید ممکن است Fire Alarm System با سیستم‌های دیگری در ارتباط باشد. این ارتباط باید براساس طراحی ایمنی پروژه انجام شود و نباید عملکرد اصلی سیستم اعلام حریق را مختل کند.

ارتباط اعلام حریق با سیستم تهویه

در بعضی پروژه‌ها وضعیت Fire برای اجرای سناریوی Smoke Control یا HVAC به سیستم مربوطه منتقل می‌شود.

ارتباط اعلام حریق با آسانسور

فرمان‌ها و وضعیت مربوط به Elevator باید مطابق Fire Strategy و طراحی مصوب آسانسور و ساختمان اجرا شوند.

ارتباط اعلام حریق با درب و کنترل تردد

برخی Doorها و Access Controlها در زمان Fire باید رفتار مشخصی داشته باشند. Interface باید مطابق سناریوی ایمنی و با منطق مناسب Fail-safe طراحی شود.

اتصال اعلام حریق به BMS

BMS می‌تواند برخی Statusهای سیستم حریق را مانیتور کند، اما این ارتباط نباید استقلال و عملکرد Safety سیستم اصلی را دچار اختلال کند.

تفاوت اعلام حریق و سیستم اطفای حریق

اعلام حریق و اطفای حریق دو تخصص مرتبط اما متفاوت هستند. Fire Alarm وظیفه Detection، Alarm و Signaling را بر عهده دارد، در حالی که Fire Suppression برای کنترل یا خاموش کردن حریق طراحی می‌شود.

ارتباط پنل با سیستم اطفا

در بعضی پروژه‌ها Detection بخشی از منطق فعال‌سازی سیستم اطفا است. این سیستم‌ها ممکن است Controller اختصاصی، Interlock، Manual Release و تجهیزات ایمنی ویژه داشته باشند.

چرا طراحی اطفا تخصص جداگانه است؟

Sprinkler، Water Mist، Clean Agent و دیگر روش‌های اطفا دارای محاسبات و ضوابط مستقل هستند و نباید آن‌ها را صرفاً یک Output معمولی از Fire Alarm Panel در نظر گرفت.

آموزش اعلام حریق برای دیتاسنتر و پروژه‌های صنعتی

در Data Center، Warehouse، Factory و محیط‌های پرریسک ممکن است روش Detection با یک ساختمان اداری ساده متفاوت باشد.

آشکارسازهای تخصصی در محیط صنعتی

براساس Risk ممکن است از Beam Detection، Flame Detection، Aspirating Smoke Detection یا فناوری‌های تخصصی دیگر استفاده شود.

Cause & Effect برای تجهیزات حساس

سناریوی این محیط‌ها باید براساس Process، Occupancy، Equipment Risk و Fire Strategy پروژه تنظیم شود.

شبکه و ارتباطات در پنل‌های جدید اعلام حریق

بعضی سیستم‌های جدید دارای پنل‌های Networked، نرم‌افزار مانیتورینگ، Gateway یا ارتباط با سیستم‌های مدیریتی هستند. در این پروژه‌ها آشنایی تکنسین با مفاهیمی مانند IP Address، Network Topology و روش عیب‌یابی ارتباط می‌تواند مفید باشد.

برای یادگیری اصول زیرساخت و عیب‌یابی ارتباطات، مطالعه مطالب آموزش تخصصی شبکه می‌تواند مکمل مناسبی برای تکنسین‌هایی باشد که روی پنل‌های شبکه‌شونده و سیستم‌های مانیتورینگ کار می‌کنند.

مستندسازی پروژه اعلام حریق برای تحویل حرفه‌ای

یکی از تفاوت‌های تکنسین حرفه‌ای با نصاب معمولی، کیفیت Documentation پروژه است. اگر اطلاعات سیستم ثبت نشده باشند، تعمیر و توسعه آینده بسیار دشوار می‌شود.

تهیه As-Built Drawing

نقشه As-Built باید مسیر و تجهیزات واقعی اجراشده را نشان دهد و تغییرات نسبت به نقشه اولیه در آن ثبت شوند.

تهیه Address List

در سیستم Addressable بهتر است برای هر Device اطلاعات Loop، Address، Type، Location و Label ثبت شود.

ثبت Test Record

در گزارش تست باید مشخص باشد چه تجهیزی، در چه محل و با چه نتیجه‌ای آزمایش شده است.

مدارک مفید هنگام تحویل پروژه

• نقشه As-Built
• Equipment List
• Address List
• Cause & Effect Matrix
• Test Records
• Battery Calculation
• Backup تنظیمات پنل
• Manual تجهیزات
• گزارش Faultهای رفع‌شده
• فرم تحویل و آموزش اپراتور

پروژه‌های عملی در کلاس آموزش اعلام حریق

هدف کلاس این است که هنرجو فقط تماشاگر نباشد. هر بخش پس از توضیح مدرس روی ماکت اجرا می‌شود و هنرجو خودش Wiring، تست و عیب‌یابی را انجام می‌دهد.

روش واقعی یادگیری نصب اعلام حریق در کارگاه

دیدن نحوه کار استاد به‌تنهایی برای یادگیری کافی نیست. هنرجو باید خودش کابل را تست کند، Detector را نصب کند، Panel را راه‌اندازی کند و Fault را پیدا کند.

تمرین مرحله‌به‌مرحله برای تبدیل شدن به نصاب اعلام حریق

1. کار با مولتی‌متر را تمرین کنید.
2. یک Zone ساده بسازید.
3. EOL را مطابق Panel نصب کنید.
4. Detector و Manual Call Point اضافه کنید.
5. Sounder Circuit را راه‌اندازی کنید.
6. Open Circuit ایجاد و عیب‌یابی کنید.
7. Short Circuit کنترل‌شده ایجاد کنید.
8. یک Panel چندزون راه‌اندازی کنید.
9. وارد سیستم Addressable شوید.
10. Deviceها را Address کنید.
11. Location Text تعریف کنید.
12. Module را به پروژه اضافه کنید.
13. Cause & Effect ساده ایجاد کنید.
14. Faultهای مختلف را عیب‌یابی کنید.
15. پروژه را Test، مستند و تحویل دهید.

اشتباهات رایج نصابان تازه‌کار اعلام حریق

• سیم‌کشی بدون مطالعه Manual پنل
• استفاده از EOL اشتباه
• قرار دادن EOL داخل Panel به‌جای انتهای واقعی مدار
• Label نکردن کابل‌ها
• اتصال Device ناسازگار با پنل
• نادیده گرفتن Polarity
• وصل کردن کابل به پنل قبل از تست Short
• تعویض Detector قبل از بررسی Wiring
• Reset کردن Fault بدون پیدا کردن علت
• استفاده از خروجی Panel برای Load نامناسب
• Address تکراری در سیستم آدرس‌پذیر
• نگرفتن Backup از Configuration
• تحویل پروژه بدون تست Cause & Effect
• مستند نکردن تغییرات اجراشده در پروژه

چک‌لیست نصب اولیه سیستم اعلام حریق

• ✅ نقشه پروژه بررسی شده است.
• ✅ تجهیزات با Panel سازگار هستند.
• ✅ نوع کابل مطابق مشخصات پروژه است.
• ✅ کابل‌ها Label دارند.
• ✅ Zone و Loop مشخص هستند.
• ✅ Polarity بررسی شده است.
• ✅ Short Circuit وجود ندارد.
• ✅ EOL صحیح نصب شده است.
• ✅ Battery مطابق طراحی انتخاب شده است.
• ✅ Interfaceها با نقشه مطابقت دارند.

چک‌لیست تحویل نهایی سیستم اعلام حریق

• ✅ Detectorهای موردنیاز تست شده‌اند.
• ✅ Manual Call Pointها بررسی شده‌اند.
• ✅ Sounderها تست شده‌اند.
• ✅ Visual Alarmها بررسی شده‌اند.
• ✅ Fault Monitoring تست شده است.
• ✅ Battery Backup بررسی شده است.
• ✅ Address و Labelها کنترل شده‌اند.
• ✅ Cause & Effect تست شده است.
• ✅ Event Log بررسی شده است.
• ✅ As-Built آماده شده است.
• ✅ Backup تنظیمات تهیه شده است.
• ✅ اپراتور سیستم آموزش دیده است.

آموزش آنلاین اعلام حریق متعارف و آدرس‌پذیر

آموزش آنلاین نصب اعلام حریق برای شناخت تجهیزات، نقشه‌خوانی، تحلیل Fault، آدرس‌دهی و آموزش نرم‌افزار Panel مفید است. با این حال، برای یادگیری نصب واقعی بهتر است هنرجو هم‌زمان یک ماکت آموزشی در اختیار داشته باشد.

موضوعات مناسب برای آموزش آنلاین

• شناخت تجهیزات اعلام حریق
• نقشه‌خوانی
• Zone بندی
• مبانی Loop
• Addressing
• کار با نرم‌افزار پنل
• بررسی Fault Codeها
• Cause & Effect
• تحلیل نقشه پروژه واقعی

بازار کار نصب اعلام حریق و خدمات قابل ارائه

بازار کار نصب سیستم اعلام حریق به ساختمان‌های مسکونی محدود نیست. مجتمع‌های اداری و تجاری، کارخانه‌ها، انبارها، مراکز درمانی، هتل‌ها و مجموعه‌های صنعتی به نصب، Commissioning، تعمیر و Maintenance سیستم نیاز دارند.

خدمات یک تکنسین اعلام حریق

• نصب سیستم Conventional
• نصب سیستم Addressable
• سیم‌کشی پروژه
• راه‌اندازی Panel
• Addressing تجهیزات
• Configuration پنل
• عیب‌یابی Zone و Loop
• تست Detector و MCP
• سرویس دوره‌ای سیستم
• رفع Fault سیستم‌های موجود
• تهیه As-Built
• ارتقا یا اصلاح سیستم طبق طراحی جدید

کسانی که قصد دارند خدمات کامل‌تری در حوزه سیستم‌های حفاظتی ارائه دهند، معمولاً یادگیری آموزش نصب دوربین را نیز در کنار اعلام حریق دنبال می‌کنند تا بتوانند در پروژه‌های ساختمان با تجهیزات امنیتی و نظارتی بیشتری کار کنند.

ابزار و سرمایه مورد نیاز برای شروع کار اعلام حریق

برای ورود به بازار لازم نیست از روز اول تمام Testerها و تجهیزات تخصصی موجود در بازار خریداری شوند. ابزارها را می‌توان متناسب با نوع پروژه و حجم فعالیت تکمیل کرد.

ابزارهای پایه برای شروع فعالیت

• مولتی‌متر باکیفیت
• ابزار سیم‌کشی
• پیچ‌گوشتی مناسب ترمینال
• دریل و ابزار نصب
• نردبان و تجهیزات دسترسی ایمن
• ابزار Label گذاری
• تجهیزات حفاظت فردی
• تسترهای مناسب Detector
• لپ‌تاپ برای Panelهای برنامه‌پذیر

مهارت‌های مکمل برای متخصص اعلام حریق

برای فعالیت حرفه‌ای‌تر، دانش اعلام حریق را می‌توان با مهارت‌های مرتبط ترکیب کرد. انتخاب رشته مکمل به نوع پروژه‌هایی که تکنسین قصد اجرای آن‌ها را دارد بستگی دارد.

دوره‌های مکمل برای توسعه بازار کار

• برق ساختمان
• AutoCAD و نقشه‌خوانی
• سیستم‌های اطفای حریق
• BMS و هوشمندسازی ساختمان
• کنترل تردد
• شبکه مقدماتی
• تعمیر بردهای الکترونیکی
• ایمنی و HSE

مهارت نهایی هنرجو پس از دوره آموزش نصب اعلام حریق

در پایان دوره، هنرجو باید بتواند تفاوت سیستم Conventional، Addressable، Wireless و Hybrid را تشخیص دهد و براساس نقشه و Manual تجهیزات، ساختار پروژه را تحلیل کند.

در سیستم متعارف باید بتواند Zone، EOL، Detector، Manual Call Point و Sounder Circuit را راه‌اندازی کند و Faultهایی مانند Open Circuit و Short Circuit را با روش اصولی پیدا کند.

در سیستم آدرس‌پذیر نیز باید مفهوم Loop، Address، Isolator، Module، Device Label و Cause & Effect را بشناسد و بتواند مراحل پایه Configuration و تست Panel را مطابق مستندات سازنده انجام دهد.

در مرحله تحویل پروژه، هنرجو باید بتواند آشکارسازها، شستی‌ها، تجهیزات هشدار، Battery، Fault Monitoring و Interfaceهای تعریف‌شده را بررسی و مدارک اجرا را مرتب کند.

مهم‌تر از همه، تکنسین حرفه‌ای باید تشخیص دهد کدام کار در حوزه نصب و سرویس او قرار دارد و کدام موضوع نیازمند بررسی طراح دارای صلاحیت، ناظر ایمنی، متخصص اطفا یا مرجع آتش‌نشانی است.
