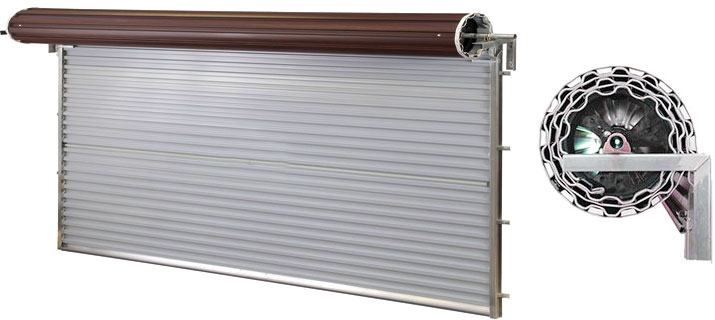

آموزش نصب کرکره برقی و عیب یابی آن

آموزش نصب کرکره برقی از صفر تا بازار کار

آموزش نصب کرکره برقی زمانی برای ورود به بازار کار مفید است که هنرجو فقط بستن چند پیچ یا روشن کردن موتور را یاد نگیرد؛ بلکه بتواند یک پروژه واقعی را از مرحله بازدید و اندازه‌گیری تا انتخاب موتور، نصب مکانیکی، سیم‌کشی، تنظیم برد، تعریف ریموت، تست تجهیزات ایمنی و عیب‌یابی کامل اجرا کند.

در این دوره، کار با کرکره برقی فروشگاهی، پارکینگی و صنعتی، موتورهای توبلار و ساید، شفت، تیغه، ریل، برد فرمان، رسیور، فتوسل، لیمیت، خلاص‌کن دستی و تجهیزات برق اضطراری به‌صورت مرحله‌ای بررسی می‌شود. همچنین هنرجو یاد می‌گیرد چگونه خرابی مکانیکی را از ایراد موتور یا برد تشخیص دهد و بدون تعویض بی‌دلیل قطعات، علت اصلی مشکل را پیدا کند. ⚙️

مسیر یادگیری نصب کرکره برقی از مبتدی تا حرفه‌ای

اگر تجربه قبلی در زمینه درب‌های اتوماتیک ندارید، بهترین روش این است که آموزش را از شناخت قطعات و ابزار شروع کنید. پس از آن باید اندازه‌گیری و محاسبات پروژه، نصب مکانیکی، برق‌کشی و تنظیمات را یاد بگیرید و در مرحله آخر وارد عیب‌یابی و تعمیرات شوید.

شناخت قطعات کرکره برقی قبل از شروع نصب

اولین مهارت یک نصاب، شناخت دقیق قطعات است. وقتی بدانید هر قطعه چه وظیفه‌ای دارد، انتخاب تجهیزات، مونتاژ و عیب‌یابی بسیار سریع‌تر و دقیق‌تر انجام می‌شود.

شناخت تیغه کرکره برقی و کاربرد هر مدل

تیغه‌های کرکره از نظر جنس، وزن، ضخامت، ساختار و میزان دید متفاوت هستند. تیغه آلومینیومی از مدل‌های رایج بازار است و در پروژه‌های خاص می‌توان با تیغه‌های فولادی، پانچ‌دار یا پلی‌کربنات روبه‌رو شد. انتخاب تیغه باید با ابعاد دهانه، کاربری، وزن قابل تحمل موتور، شرایط محیطی و نیاز امنیتی هماهنگ باشد.

شناخت شفت، صفحه پلیت و یاتاقان

شفت کرکره برقی محور اصلی جمع شدن پرده است. قطر و ساختار آن باید با نوع موتور، ابعاد پرده و وزن مجموعه تناسب داشته باشد. صفحه پلیت محل استقرار شفت، یاتاقان یا موتور است و هرگونه خطا در تراز یا استحکام آن می‌تواند باعث لرزش، انحراف پرده یا افزایش فشار روی موتور شود.

شناخت ریل کرکره و نقش آن در حرکت پرده

ریل‌ها پرده را در مسیر بالا و پایین هدایت می‌کنند. اگر دو ریل موازی نباشند، فاصله داخلی نامناسب باشد یا پروفیل در زمان نصب تاب بردارد، تیغه‌ها به ریل فشار وارد می‌کنند و جریان مصرفی موتور افزایش پیدا می‌کند.

قطعات اصلی کرکره برقی در یک پروژه واقعی

• تیغه یا پرده کرکره
• ریل‌های جانبی
• شفت یا محور رول
• صفحه پلیت
• یاتاقان و متعلقات محور
• موتور توبلار، ساید یا سایر مدل‌های سازگار
• برد یا مرکز کنترل
• رسیور و ریموت
• فتوسل یا چشمی ایمنی
• لبه ایمنی در سیستم‌های مجهز
• فلاشر در پروژه‌های مربوطه
• خلاص‌کن دستی
• قفل و تجهیزات امنیتی جانبی

انواع موتور کرکره برقی و تفاوت موتور توبلار و ساید

یکی از مهم‌ترین بخش‌های آموزش نصب موتور کرکره برقی، تشخیص موتور مناسب برای هر پروژه است. دو گروه پرکاربرد در بازار، موتور توبلار و موتور ساید هستند.

موتور توبلار کرکره برقی برای پروژه‌های سبک و متوسط

موتور Tubular داخل شفت قرار می‌گیرد و فضای نصب کمی اشغال می‌کند. این موتور برای پروژه‌هایی مناسب است که وزن پرده، تعداد دفعات باز و بسته شدن و گشتاور موردنیاز با مشخصات فنی موتور هماهنگ باشد.

موتور ساید کرکره برقی برای دهانه‌های بزرگ‌تر و پرتردد

موتور Side در کنار شفت قرار می‌گیرد و در بسیاری از کرکره‌های فروشگاهی، پارکینگی و پروژه‌های سنگین‌تر استفاده می‌شود. در برخی مدل‌ها، زنجیر خلاص‌کن دستی امکان جابه‌جایی کنترل‌شده پرده هنگام قطع برق را فراهم می‌کند.

موتور سانترال در کرکره‌های قدیمی و پروژه‌های بازسازی

در بعضی کرکره‌های قدیمی یا پروژه‌های تبدیل کرکره دستی به برقی، موتورهای مرکزی یا ساختارهای متفاوت دیده می‌شوند. شناخت این مدل‌ها برای هنرجویی که قصد فعالیت در تعمیر و بازسازی کرکره برقی را دارد اهمیت زیادی دارد.

جدول مقایسه موتور توبلار و موتور ساید کرکره برقی

محاسبه موتور مناسب کرکره برقی براساس وزن و تردد

یکی از اشتباهات رایج نصاب تازه‌کار این است که موتور را فقط براساس عرض دهانه انتخاب کند. در انتخاب صحیح موتور باید وزن پرده، ارتفاع، نوع تیغه، شعاع رول، تعداد تردد و مشخصات فنی سازنده با هم بررسی شوند.

محاسبه تقریبی وزن پرده کرکره برقی

برای برآورد اولیه می‌توان مساحت پرده را از حاصل ضرب عرض در ارتفاع به دست آورد و آن را در وزن هر مترمربع تیغه ضرب کرد. وزن تیغه باید از مشخصات واقعی تولیدکننده یا فروشنده معتبر گرفته شود و وزن پروفیل انتهایی و متعلقات نیز در محاسبه پروژه در نظر گرفته شود.

وزن تقریبی پرده = مساحت پرده × وزن هر مترمربع تیغه + متعلقات نصب‌شده روی پرده

توجه به گشتاور موتور توبلار

توانایی موتور توبلار معمولاً با گشتاور بیان می‌شود. گشتاور موردنیاز فقط تابع وزن پرده نیست و شعاع مؤثر شفت و رول، اصطکاک و ساختار سیستم نیز روی آن اثر می‌گذارند. بنابراین محاسبه دستی صرفاً برای برآورد اولیه است و انتخاب نهایی باید با جدول و دستورالعمل سازنده موتور کنترل شود.

بررسی تعداد تردد و Duty Cycle موتور

کرکره یک فروشگاه که روزانه چند بار باز و بسته می‌شود با ورودی یک پارکینگ پرتردد شرایط یکسانی ندارد. در پروژه‌های پرتردد باید Duty Cycle، حفاظت حرارتی و محدودیت تعداد سیکل کاری موتور از روی مشخصات سازنده بررسی شود.

بررسی قطر شفت و آداپتور در موتور توبلار

قطر شفت، Crown و Adapter باید با موتور سازگار باشند. استفاده از قطعات نامتناسب می‌تواند انتقال گشتاور را مختل کرده و باعث لقی، صدا یا آسیب مکانیکی شود.

چک‌لیست انتخاب موتور کرکره برقی

• ✅ عرض و ارتفاع دهانه اندازه‌گیری شده است.
• ✅ نوع و وزن هر مترمربع تیغه مشخص است.
• ✅ وزن تقریبی کل پرده محاسبه شده است.
• ✅ تعداد تردد روزانه مشخص است.
• ✅ قطر و نوع شفت بررسی شده است.
• ✅ فضای نصب موتور در نظر گرفته شده است.
• ✅ شرایط دما، رطوبت و محیط بررسی شده است.
• ✅ دسترسی برای سرویس آینده وجود دارد.
• ✅ مشخصات موتور با جدول سازنده تطبیق داده شده است.
• ✅ ظرفیت مناسب همراه با حاشیه فنی موردنیاز پروژه انتخاب شده است.

آموزش اندازه‌گیری دهانه کرکره برقی قبل از سفارش

اندازه‌گیری اشتباه می‌تواند باعث سفارش نامناسب تیغه، کوتاه یا بلند شدن شفت، کمبود فضای رول و حتی تغییر کامل روش نصب شود. به همین دلیل، بازدید اولیه پروژه کرکره برقی بخشی از مهارت اصلی نصاب است. 📏

اندازه‌گیری عرض دهانه در بالا، وسط و پایین

عرض دهانه را فقط از یک نقطه اندازه نگیرید. اندازه بالا، وسط و پایین مشخص می‌کند که دیوارها تا چه حد موازی هستند و آیا برای نصب ریل نیاز به اصلاح سازه وجود دارد یا خیر.

اندازه‌گیری ارتفاع مفید و فضای جمع شدن رول

ارتفاع مفید عبور، محل شفت و فضای لازم برای رول شدن کامل تیغه‌ها باید جداگانه اندازه‌گیری شوند. قطر نهایی رول به ارتفاع پرده، نوع و ضخامت تیغه و قطر محور بستگی دارد.

بررسی زیرسازی محل نصب پلیت و ریل

پلیت و ریل باید به بخش مناسبی از سازه متصل شوند. نصب روی زیرسازی ضعیف یا سطح ناپایدار می‌تواند در طول زمان باعث جابه‌جایی، لرزش یا خارج شدن مجموعه از تراز شود.

موارد ضروری در بازدید اولیه پروژه

• عرض دهانه در چند نقطه
• ارتفاع دهانه
• فضای بالای دهانه برای رول
• محل نصب صفحات پلیت
• جنس و وضعیت سازه نگهدارنده
• مسیر ورود برق
• محل مناسب برد فرمان
• محل فتوسل و تجهیزات ایمنی
• وضعیت کف و محل بسته شدن تیغه انتهایی
• شرایط بارندگی، رطوبت، گردوغبار یا باد
• فضای کافی برای سرویس آینده

ابزارهای لازم برای نصب کرکره برقی

استفاده از ابزار مناسب باعث افزایش دقت و کاهش خطای نصب می‌شود. نصاب باید علاوه بر ابزار مکانیکی، وسایل اندازه‌گیری الکتریکی و تجهیزات حفاظت فردی را نیز همراه داشته باشد.

آموزش نصب صفحه پلیت و شفت کرکره برقی

پلیت و شفت پایه مکانیکی کل سیستم هستند. اگر این بخش به‌درستی نصب نشود، حتی بهترین موتور و برد نیز نمی‌توانند حرکت صحیح کرکره را تضمین کنند.

تراز کردن دو صفحه پلیت کرکره

دو پلیت باید از نظر ارتفاع، فاصله و هم‌محوری کنترل شوند. اختلاف ارتفاع می‌تواند باعث کج شدن شفت و جمع شدن نامنظم پرده شود.

نصب شفت بدون لقی و لرزش

شفت باید متناسب با ساختار پروژه نصب و نقاط اتصال آن کنترل شوند. لقی یاتاقان یا اتصال ضعیف می‌تواند هنگام حرکت پرده ایجاد لرزش و صدای غیرطبیعی کند.

کنترل فضای رول قبل از نصب کامل تیغه‌ها

پیش از مونتاژ نهایی پرده، فضای اطراف شفت باید بررسی شود تا تیغه‌ها هنگام جمع شدن با سقف، دیوار، سیم یا سایر تجهیزات برخورد نکنند.

آموزش نصب ریل کرکره برقی برای حرکت نرم و کم‌صدا

ریل‌ها باید موازی و بدون تاب نصب شوند. فاصله کم باعث فشردگی پرده و افزایش اصطکاک می‌شود و فاصله بیش از حد نیز می‌تواند لقی و حرکت ناپایدار تیغه را ایجاد کند.

تراز کردن ریل‌های دو طرف دهانه

ریل باید در طول مسیر از بالا تا پایین کنترل شود. پیچ‌ها و اتصالات نباید پروفیل را تغییر شکل دهند و مسیر حرکت پرده باید یکنواخت باقی بماند.

کنترل لقی تیغه داخل ریل

تیغه باید آزادانه حرکت کند، اما لقی غیرعادی نداشته باشد. نوع ریل، تیغه و متعلقات انتهایی باید با یکدیگر سازگار باشند.

رفع گیر مکانیکی قبل از اتصال موتور

اگر پرده به‌صورت مکانیکی سنگین یا گیر‌دار حرکت می‌کند، استفاده از موتور قوی‌تر راه‌حل اصولی نیست. ابتدا ریل، شفت، یاتاقان و پرده بررسی و اصلاح می‌شوند.

آموزش مونتاژ تیغه کرکره برقی و اتصال پرده به شفت

بررسی سلامت تیغه‌ها قبل از مونتاژ

تیغه‌های تاب‌دار، ضربه‌خورده یا آسیب‌دیده می‌توانند در ریل گیر کنند. پیش از مونتاژ باید تمام تیغه‌ها از نظر ظاهری و اتصال به یکدیگر بررسی شوند.

نصب کپس و End Lock در سیستم‌های مربوطه

در تیغه‌هایی که به کپس، End Lock یا قطعات هدایت‌کننده نیاز دارند، قطعات باید مطابق طراحی همان تیغه نصب شوند تا حرکت جانبی پرده کنترل شود.

اتصال اصولی پرده به محور کرکره

نقاط اتصال پرده به شفت باید متناسب با عرض و ساختار مجموعه باشند و وزن پرده را به‌صورت مناسب منتقل کنند. اتصال ناقص یا نامتقارن می‌تواند باعث جمع شدن نامنظم کرکره شود.

آموزش نصب موتور توبلار داخل شفت کرکره برقی

در موتور توبلار، موتور داخل محور قرار می‌گیرد و انتقال نیرو از طریق Adapter و Crown مناسب انجام می‌شود.

بررسی سازگاری موتور توبلار با شفت و آداپتور

قطر موتور، قطر شفت و قطعات انتقال نیرو باید کاملاً با یکدیگر سازگار باشند. قبل از نصب، مشخصات فنی تمام قطعات کنترل می‌شود.

مهار بدنه موتور برای جلوگیری از چرخش

قسمت ثابت موتور باید روی براکت مناسب مهار شود تا با چرخش شفت، بدنه موتور حرکت نکند.

تنظیم لیمیت موتور توبلار بعد از نصب

در موتورهای دارای لیمیت مکانیکی یا الکترونیکی، نقاط توقف بالا و پایین طبق راهنمای همان مدل تنظیم می‌شوند. جهت پیچ‌ها و روش افزایش یا کاهش مسیر در همه موتورهای توبلار یکسان نیست.

آموزش نصب موتور ساید کرکره برقی

موتور ساید در کنار شفت نصب می‌شود و در پروژه‌های متنوع فروشگاهی، پارکینگی و صنعتی کاربرد دارد. در کلاس باید نصب مکانیکی، سیم‌کشی، تنظیم لیمیت و استفاده از خلاص‌کن به‌صورت عملی تمرین شود.

نصب موتور ساید روی صفحه پلیت

پلیت باید استحکام کافی داشته باشد و موتور بدون انحراف روی آن نصب شود. وزن موتور و نیروهای ایجادشده هنگام راه‌اندازی باید توسط سازه به‌درستی تحمل شوند.

کنترل زنجیر و انتقال نیرو

در مدل‌های زنجیری، زنجیر نباید بیش از حد کشیده یا بسیار شل باشد. تنظیم نامناسب می‌تواند باعث صدا، ضربه یا سایش زودرس قطعات شود.

آموزش خلاص‌کن موتور هنگام قطع برق

در موتورهای مجهز به Chain Hoist یا Manual Release، روش استفاده ایمن از خلاص‌کن باید هنگام تحویل پروژه به مالک آموزش داده شود.

آموزش سیم‌کشی موتور و برد کرکره برقی

بعد از تکمیل بخش مکانیکی، نوبت به سیم‌کشی موتور، برد فرمان، رسیور و تجهیزات ایمنی می‌رسد. نوع تغذیه و ترتیب ترمینال‌ها باید از روی پلاک موتور و دیاگرام سازنده مشخص شود و نباید صرفاً به رنگ سیم‌ها اعتماد کرد.

شناخت ورودی برق و سیم‌های موتور کرکره

بسته به نوع موتور و کنترلر، ساختار سیم‌بندی متفاوت است. پیش از اتصال باید نوع ولتاژ، سیم ارت، جهت‌های حرکتی و ترمینال‌های مشترک از نقشه رسمی دستگاه مشخص شوند.

اتصال موتور به برد فرمان و رسیور

ترمینال‌های Up، Down، Common، Safety، Push Button و سایر ورودی و خروجی‌ها بین بردهای مختلف یکسان نیستند. سیم‌بندی باید براساس دیاگرام همان برد انجام شود.

استفاده از مولتی‌متر در عیب‌یابی برق کرکره

مولتی‌متر برای بررسی ولتاژ ورودی، پیوستگی کابل، وضعیت برخی خروجی‌های برد و پیدا کردن قطع‌شدگی مسیر کاربرد دارد. تست‌ها باید با رعایت کامل اصول ایمنی و در شرایطی انجام شوند که برای همان اندازه‌گیری مجاز است.

برای شناخت بهتر حفاظت مدارهای ساختمان و نقش تجهیزات حفاظتی می‌توانید مطلب کلید محافظ جان را نیز مطالعه کنید.

چک‌لیست سیم‌کشی قبل از روشن کردن کرکره

• ✅ هنگام انجام اتصالات، برق مدار به روش ایمن قطع شده است.
• ✅ نقشه سیم‌بندی موتور بررسی شده است.
• ✅ نقشه برد فرمان در دسترس است.
• ✅ اتصال حفاظتی ارت در تجهیزات نیازمند ارت برقرار است.
• ✅ کابل‌ها در مسیر قطعات متحرک قرار ندارند.
• ✅ اتصال کوتاه احتمالی بررسی شده است.
• ✅ ترمینال‌ها محکم هستند.
• ✅ رشته سیم آزاد یا لخت باقی نمانده است.
• ✅ حفاظت الکتریکی متناسب با پروژه در نظر گرفته شده است.

آموزش تنظیم لیمیت بالا و پایین کرکره برقی

تنظیم لیمیت کرکره برقی تعیین می‌کند موتور در چه نقطه‌ای از حرکت متوقف شود. لیمیت اشتباه می‌تواند باعث فشار به کف، جمع شدن بیش از حد پرده، آسیب اتصال‌ها یا وارد شدن بار اضافی به موتور شود.

تنظیم حد بالای کرکره

نقطه توقف بالا باید به‌گونه‌ای باشد که پرده بیش از حد وارد فضای رول نشود و به قطعات مکانیکی فشار وارد نکند.

تنظیم حد پایین کرکره

پرده باید در موقعیت مناسب بسته شود، اما موتور نباید پس از رسیدن تیغه انتهایی به کف همچنان فشار ایجاد کند.

تست چند سیکل پس از تنظیم لیمیت

پس از تنظیم اولیه باید چند بار حرکت کامل بالا و پایین انجام شود تا ثابت بودن نقاط توقف و عملکرد صحیح سیستم کنترل شود.

آموزش ریموت کرکره برقی و تنظیم رسیور

رسیور فرمان ریموت را دریافت و به سیستم کنترل منتقل می‌کند. بعضی بردها گیرنده داخلی دارند و در برخی پروژه‌ها رسیور به‌صورت جداگانه نصب می‌شود.

تفاوت ریموت Fixed Code و Rolling Code

ریموت‌ها از نظر فرکانس، روش کدنویسی و پروتکل با هم متفاوت هستند. در سیستم‌های Rolling Code ساختار امنیتی با مدل‌های Fixed Code متفاوت است و هر ریموتی را نمی‌توان جایگزین مدل اصلی کرد.

تعریف ریموت جدید برای کرکره

اضافه کردن ریموت باید طبق راهنمای رسمی رسیور و برای سیستمی انجام شود که مالک یا مسئول مجاز آن اجازه دسترسی داده است.

حذف ریموت مفقودشده از حافظه

اگر ریموت گم شود، تنظیمات گیرنده باید بررسی شود و در صورت پشتیبانی سیستم، دسترسی ریموت مفقودشده حذف و ریموت‌های مجاز دوباره کنترل شوند.

هنرجویانی که می‌خواهند در کنار کرکره با سیم‌کشی خودرو، ریموت و تجهیزات جانبی نیز آشنا شوند، می‌توانند صفحه نصب دزدگیر خودرو را مشاهده کنند.

آموزش نصب فتوسل و تجهیزات ایمنی کرکره برقی

در سیستم‌های سازگار، فتوسل کرکره برقی برای تشخیص مانع در مسیر حرکت استفاده می‌شود. نصب چشمی به‌تنهایی کافی نیست و عملکرد واقعی آن باید پس از سیم‌کشی آزمایش شود. 🛡️

انتخاب محل مناسب برای چشمی کرکره

فرستنده و گیرنده باید روبه‌روی یکدیگر و در موقعیتی نصب شوند که مسیر مؤثر عبور را پوشش دهند و در معرض ضربه مستقیم یا جابه‌جایی مداوم نباشند.

سیم‌کشی فتوسل به ورودی Safety برد

نوع کنتاکت و منطق ورودی ایمنی باید از روی نقشه برد و فتوسل مشخص شود. اتصال اشتباه ورودی NC یا NO می‌تواند منطق ایمنی سیستم را مختل کند.

تست عملکرد فتوسل قبل از تحویل

بعد از نصب، در شرایط کنترل‌شده باید واکنش سیستم هنگام قطع پرتو بررسی شود و اطمینان حاصل شود که رفتار برد مطابق طراحی ایمنی پروژه است.

لبه ایمنی و تشخیص مانع در سیستم‌های پیشرفته

در برخی سیستم‌ها از Safety Edge یا قابلیت‌های تشخیص مانع استفاده می‌شود. وجود تشخیص جریان یا تشخیص مانع در بعضی موتورها و بردها به معنی حذف سایر تجهیزات ایمنی موردنیاز پروژه نیست.

چک‌لیست ایمنی قبل از تحویل

• فتوسل در صورت وجود تست شده است.
• لبه ایمنی در صورت وجود آزمایش شده است.
• لیمیت بالا و پایین دقیق است.
• پرده داخل ریل گیر نمی‌کند.
• خلاص‌کن به‌درستی کار می‌کند.
• هیچ کابل یا سیمی در مسیر حرکت پرده نیست.
• فرمان‌های غیرمجاز یا ریموت‌های مفقودشده مدیریت شده‌اند.
• چند سیکل کامل بدون خطا انجام شده است.

آموزش برد فرمان کرکره برقی و تنظیمات کنترل

Control Board وظیفه پردازش فرمان‌ها و کنترل عملکرد موتور را بر عهده دارد. امکانات بردها متفاوت است و ممکن است شامل رسیور داخلی، ورودی کلید دستی، فتوسل، فلاشر، Auto Close و ورودی‌های ایمنی باشد.

شناخت ورودی‌های برد کرکره

هنرجو باید بتواند نقشه ترمینال را بخواند و تفاوت ورودی فرمان با ورودی ایمنی و خروجی موتور را تشخیص دهد.

تنظیم Auto Close با رعایت ایمنی

بسته شدن خودکار فقط زمانی باید فعال شود که تجهیزات ایمنی موردنیاز سیستم نصب و آزمایش شده باشند و شرایط پروژه اجازه استفاده از این قابلیت را بدهد.

ریست و برنامه‌ریزی برد فرمان

روش Reset، Learn و Programming در بردهای مختلف متفاوت است. حفظ کردن یک ترتیب دکمه برای تمام مدل‌ها روش صحیحی نیست و باید Manual همان کنترلر بررسی شود.

برق اضطراری کرکره برقی هنگام قطع برق

برای شرایط قطع برق باید از ابتدا مشخص شود سیستم با خلاص‌کن مکانیکی، UPS یا Battery Backup سازگار کار خواهد کرد.

خلاص‌کن دستی موتور ساید

در بسیاری از موتورهای ساید می‌توان هنگام قطع برق با مکانیزم دستی، پرده را به‌شکل کنترل‌شده جابه‌جا کرد. روش استفاده صحیح باید به کاربر آموزش داده شود.

انتخاب UPS مناسب موتور کرکره

هر UPS برای هر موتور مناسب نیست. توان نامی، جریان راه‌اندازی موتور، شکل خروجی موردنیاز تجهیزات و سازگاری برد فرمان باید بررسی شوند.

آموزش نصب کرکره برقی فروشگاهی، پارکینگی و صنعتی

نصب کرکره برقی فروشگاهی

در فروشگاه، علاوه بر عملکرد صحیح، ظاهر نصب، امنیت و صدای سیستم اهمیت دارد. نوع تیغه براساس ابعاد، وزن، میزان دید، شرایط محیطی و نیاز امنیتی انتخاب می‌شود و موتور باید با تعداد باز و بسته شدن روزانه هماهنگ باشد.

نصب کرکره برقی پارکینگ

در پارکینگ‌های مسکونی، میزان تردد و ایمنی خودرو و عابر اهمیت بیشتری پیدا می‌کند. انتخاب موتور باید براساس تعداد سیکل روزانه انجام شود و فتوسل در موقعیتی نصب شود که مانع را در مسیر مؤثر تشخیص دهد.

نصب کرکره صنعتی برای دهانه‌های بزرگ

در پروژه‌های صنعتی، وزن پرده، ابعاد دهانه، تعداد تردد، شرایط محیط و بار ناشی از باد اهمیت بیشتری دارند. سازه نگهدارنده، ریل و تیغه باید با مشخصات واقعی پروژه تناسب داشته باشند و صرفاً بزرگ‌تر کردن موتور راه‌حل افزایش استحکام سازه نیست.

نصب کرکره پشت وانت و خودروهای باری

کرکره بخش بار خودرو با پروژه ساختمانی تفاوت دارد. لرزش، رطوبت، گردوغبار، محدودیت وزن و سیستم برق ۱۲ یا ۲۴ ولت خودرو باید هنگام طراحی بررسی شوند.

چک‌لیست کرکره برقی خودرو باری

• ولتاژ سیستم برق خودرو مشخص شده است.
• وزن پرده تا حد امکان پایین نگه داشته شده است.
• موتور و کنترلر با ولتاژ خودرو سازگار هستند.
• حفاظت فیوزی مناسب وجود دارد.
• کابل‌ها در برابر لرزش و سایش مهار شده‌اند.
• تجهیزات در برابر رطوبت متناسب با محیط محافظت شده‌اند.
• قفل و سیستم مکانیکی بررسی شده‌اند.
• عملکرد مجموعه در شرایط واقعی آزمایش شده است.

آموزش عیب‌یابی کرکره برقی به روش مرحله‌ای

در عیب‌یابی کرکره برقی نباید از تعویض موتور یا برد شروع کرد. ابتدا مشخص می‌شود ایراد مکانیکی است یا الکتریکی و سپس مسیر عیب‌یابی به‌ترتیب ادامه پیدا می‌کند.

کرکره حرکت نمی‌کند

برق ورودی، حفاظت مدار، برد فرمان، رسیور، موتور، لیمیت و وضعیت مکانیکی مجموعه از بخش‌هایی هستند که به‌ترتیب بررسی می‌شوند.

موتور صدا می‌دهد اما پرده حرکت نمی‌کند

این علامت می‌تواند به گیر مکانیکی، مشکل انتقال نیرو، ایراد گیربکس، موتور یا خازن در مدل‌هایی که از خازن استفاده می‌کنند مربوط باشد.

کرکره کند یا سنگین حرکت می‌کند

ریل، تیغه‌ها، شفت، یاتاقان و موتور باید بررسی شوند. افزایش بار مکانیکی معمولاً جریان موتور را افزایش می‌دهد و می‌تواند باعث فعال شدن حفاظت حرارتی شود.

کرکره وسط مسیر متوقف می‌شود

لیمیت، حفاظت حرارتی موتور، منبع تغذیه، گیر مکانیکی و برد فرمان از موارد قابل بررسی هستند.

ریموت کرکره کار نمی‌کند

باتری ریموت، سازگاری ریموت، برنامه‌ریزی رسیور، آنتن و وضعیت تغذیه گیرنده بررسی می‌شوند.

جدول عیب‌یابی مشکلات رایج کرکره برقی

تشخیص خرابی مکانیکی از خرابی موتور کرکره

قبل از باز کردن موتور باید مشخص شود که پرده و ریل بار غیرعادی ایجاد نمی‌کنند. بسیاری از خرابی‌هایی که در نگاه اول شبیه ضعف موتور هستند، در واقع از اصطکاک ریل، تیغه آسیب‌دیده، شفت نامتراز یا یاتاقان معیوب ایجاد می‌شوند.

بررسی مکانیک قبل از تعمیر موتور

در شرایطی که ساختار سیستم و دستورالعمل ایمنی اجازه می‌دهد، حرکت مکانیکی مجموعه بررسی می‌شود تا وجود بار غیرعادی یا گیر مشخص شود.

اندازه‌گیری جریان موتور در عیب‌یابی تخصصی

جریان بالاتر از محدوده طبیعی می‌تواند با بار مکانیکی زیاد، ایراد موتور یا وضعیت نامناسب تغذیه ارتباط داشته باشد. عدد اندازه‌گیری‌شده باید با مشخصات فنی موتور و شرایط بار تحلیل شود و به‌تنهایی تشخیص قطعی نیست.

آموزش تعمیر موتور کرکره برقی برای تکنسین‌ها

پس از تسلط بر نصب و عیب‌یابی می‌توان وارد تعمیر موتور کرکره برقی شد. تعمیر موتور نیازمند شناخت برق، گیربکس، سیم‌پیچ و قطعات مکانیکی داخلی است.

عیب‌یابی گیربکس موتور ساید

گیربکس سرعت را کاهش داده و گشتاور خروجی را افزایش می‌دهد. صدا، گیر، لقی یا انتقال نامنظم نیرو می‌تواند نشانه ایراد مکانیکی باشد.

تست خازن در موتورهای مجهز به خازن

در موتورهای تک‌فاز مربوطه، کاهش ظرفیت خازن می‌تواند روی گشتاور راه‌اندازی اثر بگذارد. خازن پس از ایمن‌سازی مدار و با ابزار مناسب بررسی می‌شود.

بررسی سیم‌پیچ موتور

در سطح تعمیرات تخصصی، مقاومت سیم‌پیچ‌ها، نشانه‌های داغ‌شدگی، بوی سوختگی، آسیب عایق و اتصال بدنه احتمالی براساس روش‌های ایمن بررسی می‌شوند.

تنظیم مجدد لیمیت بعد از تعمیر موتور

پس از باز و بسته شدن موتور یا مکانیزم لیمیت، نقاط توقف باید دوباره تنظیم شوند و سیستم چند سیکل کامل آزمایش شود.

ابزارهای کاربردی در تعمیر موتور کرکره

• مولتی‌متر
• کلمپ‌متر
• تستر خازن یا مولتی‌متر دارای قابلیت مناسب
• ابزار مکانیکی
• تجهیزات تست متناسب با موتور
• هویه و ابزار تعمیر برد در سطح تخصصی
• تجهیزات حفاظت فردی

سرویس دوره‌ای کرکره برقی و افزایش عمر تجهیزات

سرویس کرکره برقی فقط به معنی روغن‌کاری نیست. در بعضی سیستم‌ها استفاده بی‌دلیل از روغن روی ریل می‌تواند گردوغبار را جذب کرده و شرایط را بدتر کند. نوع تمیزکاری یا روان‌کاری باید براساس طراحی قطعه و توصیه سازنده انجام شود.

بازدید تیغه و ریل

وجود جسم خارجی، گردوغبار، ضربه، تغییر شکل تیغه و انحراف ریل بررسی می‌شود.

کنترل شفت و یاتاقان

لقی، لرزش و صدای غیرعادی شفت و یاتاقان می‌تواند نشانه نیاز به تنظیم یا سرویس باشد.

بررسی کابل و ترمینال‌های برد

شل شدن ترمینال، آثار داغی، رطوبت، تغییر رنگ و آسیب کابل از موارد مهم در بازدید دوره‌ای هستند.

چک‌لیست سرویس کرکره برقی

• بررسی سلامت تیغه‌ها
• تمیز کردن و کنترل ریل‌ها
• کنترل تراز و لقی شفت
• بررسی یاتاقان‌ها
• تست عملکرد موتور
• کنترل نقاط لیمیت
• تست ریموت و رسیور
• تست فتوسل
• بررسی برد و ترمینال‌ها
• تست خلاص‌کن دستی
• بررسی تجهیزات برق اضطراری در صورت وجود

نکات ایمنی نصب کرکره برقی برای نصاب

کرکره برقی مجموعه‌ای سنگین و متحرک است و هم‌زمان با برق و کار در ارتفاع سروکار دارد. به همین دلیل ایمنی باید بخشی از فرایند نصب باشد، نه مرحله‌ای که در پایان پروژه به آن توجه شود.

قطع و ایمن‌سازی برق قبل از سیم‌کشی

پیش از تغییر اتصالات، باز کردن ترمینال‌ها یا کار روی بخش‌های برقی، تغذیه باید به روش مناسب قطع و از وصل ناخواسته آن جلوگیری شود.

رعایت ایمنی هنگام کار روی شفت و پلیت

برای کار در ارتفاع باید از نردبان، سکوی کار و تجهیزات حفاظت فردی متناسب با شرایط پروژه استفاده شود.

خالی نگه داشتن مسیر پرده هنگام اولین تست

در زمان اولین راه‌اندازی احتمال تنظیم نادرست لیمیت یا وجود ایراد مکانیکی وجود دارد. هیچ فردی نباید زیر یا در مسیر پرده قرار بگیرد.

استانداردهای ایمنی در نصب درب و کرکره برقی

در پروژه‌های حرفه‌ای، علاوه بر دفترچه فنی سازنده باید ضوابط مربوط به درب‌ها و کرکره‌های موتوردار و الزامات ایمنی استفاده از آن‌ها بررسی شود. استاندارد EN 12453 از مراجع شناخته‌شده در حوزه ایمنی درب‌های موتوردار است.

در پروژه‌های داخل ایران نیز مقررات برق ساختمان، الزامات کارفرما، شرایط بیمه، مشخصات فنی پروژه و ضوابط محلی باید رعایت شوند. همچنین کرکره نباید مسیر خروج اضطراری یا الزامات ایمنی ساختمان را برخلاف ضوابط پروژه مختل کند.

پروژه عملی دوره آموزش نصب کرکره برقی

یادگیری این مهارت بدون تمرین کارگاهی کامل نمی‌شود. هنرجو باید خودش اندازه بگیرد، تراز کند، سیم ببندد، لیمیت تنظیم کند و در نهایت یک ایراد واقعی را پیدا کند. 🔧

روش واقعی یادگیری نصب کرکره برقی برای بازار کار

مشاهده کار استاد مفید است، اما مهارت زمانی ایجاد می‌شود که هنرجو بتواند مراحل را خودش اجرا کند. مسیر تمرین پیشنهادی در کلاس به شکل زیر است:

1. تمام قطعات کرکره را شناسایی کند.
2. یک دهانه واقعی را اندازه‌گیری کند.
3. وزن تقریبی پرده را محاسبه کند.
4. بین چند موتور، گزینه متناسب با پروژه را انتخاب کند.
5. پلیت و ریل‌ها را نصب و تراز کند.
6. شفت را نصب و هم‌محوری آن را کنترل کند.
7. تیغه‌ها را مونتاژ و پرده را به شفت متصل کند.
8. موتور را طبق نقشه راه‌اندازی کند.
9. لیمیت بالا و پایین را تنظیم کند.
10. فتوسل و تجهیزات ایمنی را آزمایش کند.
11. ریموت مجاز را روی رسیور تعریف کند.
12. یک خرابی ایجادشده توسط استاد را عیب‌یابی کند.
13. در پایان، کل پروژه را از ابتدا تا تحویل دوباره اجرا کند.

اشتباهات رایج نصابان تازه‌کار کرکره برقی

• انتخاب موتور فقط براساس عرض دهانه
• محاسبه نکردن وزن پرده
• بی‌توجهی به میزان تردد روزانه
• تراز نکردن صفحات پلیت
• نصب ریل با فشار بیش از حد روی تیغه
• استفاده از موتور برای غلبه بر گیر مکانیکی
• تنظیم نادرست لیمیت
• فعال کردن Auto Close بدون بررسی تجهیزات ایمنی
• سیم‌کشی براساس حدس و رنگ سیم
• تعریف ریموت بدون کنترل دسترسی
• تحویل سیستم بدون تست چند سیکل کامل
• باز کردن موتور پیش از بررسی ریل، پرده و شفت
• روغن‌کاری بی‌هدف تمام قطعات
• بی‌توجهی به دسترسی آینده برای سرویس و تعمیر

چک‌لیست قبل از روشن کردن کرکره برقی

• ✅ صفحات پلیت کاملاً محکم هستند.
• ✅ شفت تراز و بدون لقی غیرعادی است.
• ✅ ریل‌ها موازی و بدون تاب هستند.
• ✅ تیغه‌ها سالم و درست مونتاژ شده‌اند.
• ✅ موتور متناسب با سیستم نصب شده است.
• ✅ تمام سیم‌ها مطابق دیاگرام متصل شده‌اند.
• ✅ اتصال کوتاه یا سیم آزاد وجود ندارد.
• ✅ تجهیزات حفاظتی و ارت موردنیاز بررسی شده‌اند.
• ✅ فتوسل در صورت وجود به‌درستی متصل است.
• ✅ هیچ فرد یا جسمی در محدوده حرکت پرده نیست.
• ✅ امکان قطع سریع برق در زمان تست وجود دارد.

چک‌لیست تحویل کرکره برقی به مشتری

• ✅ حرکت بالا و پایین چند بار آزمایش شده است.
• ✅ نقاط توقف لیمیت دقیق هستند.
• ✅ تیغه‌ها داخل ریل بدون گیر حرکت می‌کنند.
• ✅ صدای غیرعادی از شفت و یاتاقان شنیده نمی‌شود.
• ✅ فتوسل و تجهیزات ایمنی تست شده‌اند.
• ✅ ریموت‌های مجاز بررسی شده‌اند.
• ✅ روش استفاده از خلاص‌کن دستی آموزش داده شده است.
• ✅ عملکرد سیستم در قطع برق توضیح داده شده است.
• ✅ چند سیکل متوالی بدون خطا اجرا شده است.
• ✅ برنامه سرویس دوره‌ای برای کاربر توضیح داده شده است.

آموزش آنلاین نصب کرکره برقی برای هنرجویان شهرستان

آموزش آنلاین کرکره برقی برای یادگیری مبانی، شناخت موتور، محاسبه وزن، نقشه‌خوانی، سیم‌کشی برد و تحلیل خرابی‌ها مفید است؛ اما مهارت نصب مکانیکی باید با تمرین عملی تکمیل شود.

مباحث مناسب برای آموزش مجازی کرکره برقی

• شناخت انواع تیغه
• مقایسه موتور توبلار و ساید
• محاسبه وزن تقریبی پرده
• خواندن نقشه موتور و برد
• شناخت ترمینال‌های کنترل
• تنظیم لیمیت
• شناخت رسیور و ریموت
• آشنایی با فتوسل و تجهیزات ایمنی
• تحلیل عیب‌های رایج

تمرین عملی برای تکمیل آموزش آنلاین

هنرجوی آنلاین می‌تواند ابتدا روی یک ماکت شامل موتور، برد، رسیور، لیمیت و فتوسل تمرین کند؛ اما برای نصب ریل، شفت، پلیت و پرده باید زیر نظر فرد متخصص روی پروژه واقعی کار کند.

بازار کار نصب کرکره برقی و خدمات قابل ارائه

بازار این رشته محدود به نصب اولیه نیست. فروشگاه‌ها، پارکینگ‌ها، ساختمان‌های مسکونی، انبارها، سوله‌ها و پروژه‌های بازسازی همگی به نصب، سرویس و تعمیر کرکره نیاز دارند.

خدماتی که نصاب کرکره برقی می‌تواند ارائه دهد

• بازدید و اندازه‌گیری پروژه
• نصب کرکره فروشگاهی
• نصب کرکره پارکینگ
• نصب کرکره صنعتی
• نصب موتور توبلار
• نصب موتور ساید
• تعویض موتور
• تنظیم لیمیت
• نصب و تنظیم برد فرمان
• نصب رسیور و تعریف ریموت مجاز
• نصب و تست فتوسل
• سرویس دوره‌ای
• عیب‌یابی کرکره برقی
• تعمیر موتور و برد در سطح تخصصی

مهارت‌های مکمل برای نصاب حرفه‌ای کرکره برقی

نصابی که علاوه بر کرکره، برق و سیستم‌های کنترلی را نیز بشناسد می‌تواند پروژه‌های بیشتری دریافت کند. برای تقویت مبانی برق و اندازه‌گیری می‌توانید دوره‌های موجود در بخش دوره‌های آموزش برق را نیز بررسی کنید.

دوره‌های مناسب بعد از آموزش نصب کرکره

• آموزش نصب جک پارکینگ
• آموزش درب ریلی اتوماتیک
• آموزش برق ساختمان
• آموزش کنترل تردد
• آموزش آیفون تصویری
• آموزش تعمیر بردهای الکترونیکی
• آموزش سیستم‌های حفاظتی

مهارت نهایی هنرجو بعد از دوره نصب کرکره برقی

هنرجو در پایان دوره باید بتواند یک پروژه را بازدید کند، دهانه را دقیق اندازه بگیرد، نوع تیغه و موتور مناسب را براساس شرایط واقعی انتخاب کند و فضای لازم برای شفت و رول را در نظر بگیرد.

در بخش مکانیکی باید توانایی نصب و تراز پلیت، شفت، ریل و پرده را داشته باشد تا کرکره بدون گیر و فشار اضافی حرکت کند.

در بخش برق و کنترل باید بتواند موتور، برد فرمان، رسیور، ریموت و تجهیزات ایمنی را براساس دیاگرام سازنده راه‌اندازی کند و نقاط لیمیت را به‌درستی تنظیم نماید.

در بخش عیب‌یابی نیز باید تفاوت بین خرابی موتور، گیر مکانیکی، ایراد ریل، مشکل شفت، خرابی برد، ایراد ریموت و تنظیم نادرست لیمیت را تشخیص دهد و به‌جای تعویض تصادفی قطعات، علت خرابی را مرحله‌به‌مرحله پیدا کند.

هدف نهایی آموزش نصب کرکره برقی از صفر تا صد این است که هنرجو بتواند از مرحله بازدید و محاسبه تا نصب، راه‌اندازی، تست، تحویل و سرویس دوره‌ای یک پروژه واقعی را با دید فنی انجام دهد. 🔧
