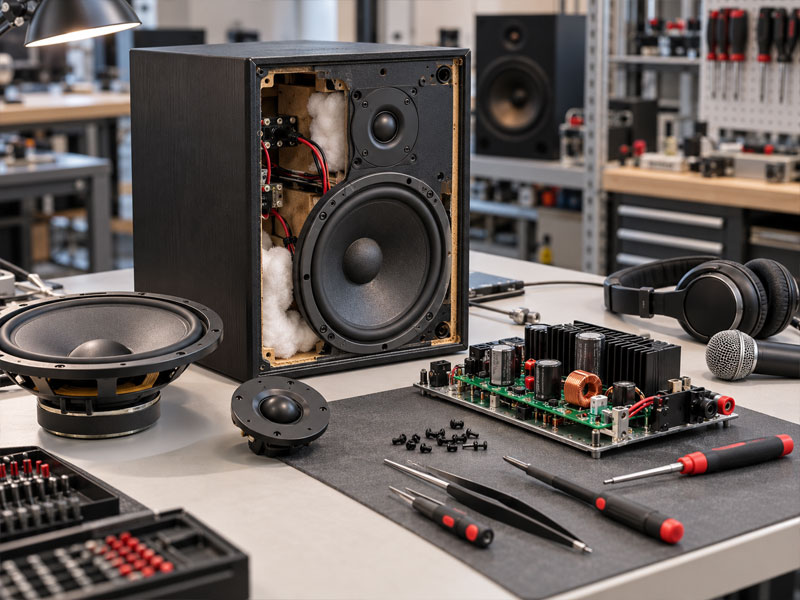

دوره آموزش تعمیرات اسپیکر، باند و ساب‌ووفر از صفر تا بازار کار
دوره آموزش تعمیرات اسپیکر، باند و ساب‌ووفر یک کلاس تخصصی، عملی و پروژه‌محور برای یادگیری عیب‌یابی سیستم‌های صوتی خانگی، حرفه‌ای، خودرویی و قابل‌حمل است. آموزش از شناخت ساختمان بلندگو و اصول الکترونیک صوت آغاز می‌شود و سپس تعمیر برد پاور، مدار آمپلی‌فایر، کراس‌اوور، ماژول بلوتوث، برد شارژ، ورودی USB و AUX، ووفر، میدرنج و تیوتر روی دستگاه‌های واقعی تمرین خواهد شد.
در این کلاس، ایرادهای رایجی مانند روشن نشدن اسپیکر، قطع شدن صدا، خش‌خش باند، نویز زمینه، ضعیف شدن بیس، سوختن بلندگو، شارژ نشدن اسپیکر بلوتوثی، خرابی آمپلی‌فایر و متصل نشدن Bluetooth به‌صورت مرحله‌به‌مرحله بررسی می‌شوند. علاقه‌مندان می‌توانند برای آشنایی با دوره‌های مرتبط، صفحه تعمیرات صوتی تصویری را نیز مشاهده کنند.
مسیر یادگیری تعمیر اسپیکر از مبانی تا عیب‌یابی برد
سرفصل‌های دوره به‌ترتیبی تنظیم شده‌اند که هنرجو ابتدا عملکرد بخش‌های مختلف سیستم صوتی را بشناسد و سپس با استفاده از ابزارهای اندازه‌گیری، عیب را روی دستگاه واقعی پیدا کند.
| مرحله آموزش | مهارت اصلی | تمرین کارگاهی |
|---|---|---|
| مقدماتی | شناخت ساختمان اسپیکر | بررسی ووفر، میدرنج و تیوتر |
| پایه | شناخت و تست قطعات | کار با مولتی‌متر و قطعه‌شناسی |
| متوسط | تعمیر برد پاور | ولتاژگیری و عیب‌یابی منبع تغذیه |
| متوسط | تعمیر مدار آمپلی‌فایر | بررسی پری‌امپ، پاور و خروجی صدا |
| نیمه‌حرفه‌ای | تعمیر بلوتوث و باتری | تست برد شارژ و ماژول ارتباطی |
| تکمیلی | سیم‌پیچی و تعمیر درایور | بازسازی کویل، دیافراگم و تست نهایی |
شناخت اجزای اسپیکر و نحوه تولید صدا
برای تعمیر اصولی بلندگو باید وظیفه هر قطعه و تأثیر آن بر کیفیت صدا را بشناسید. یک سیستم صوتی ممکن است فقط یک درایور داشته باشد یا از چند درایور، کراس‌اوور و مدار تقویت‌کننده تشکیل شده باشد.
اجزای اصلی بلندگو چگونه با یکدیگر کار می‌کنند؟
- ووفر یا Woofer: وظیفه تولید فرکانس‌های پایین و بخش اصلی صدای بیس را بر عهده دارد.
- ساب‌ووفر یا Subwoofer: برای بازتولید فرکانس‌های بسیار پایین و ایجاد بیس عمیق استفاده می‌شود.
- میدرنج یا Midrange: محدوده میانی صدا، از جمله بخش مهمی از صدای خواننده و سازها را پخش می‌کند.
- تیوتر یا Tweeter: مسئول تولید فرکانس‌های بالا و جزئیات ظریف صدا است.
- سیم‌پیچ صوتی یا Voice Coil: انرژی الکتریکی را در میدان مغناطیسی به حرکت مکانیکی تبدیل می‌کند.
- مگنت یا Magnet: میدان مغناطیسی ثابت موردنیاز برای حرکت سیم‌پیچ را ایجاد می‌کند.
- دیافراگم یا Cone: با حرکت خود هوا را جابه‌جا کرده و موج صوتی تولید می‌کند.
- اسپایدر و لبه یا Suspension: حرکت مجموعه متحرک را کنترل کرده و سیم‌پیچ را در مرکز نگه می‌دارند.
کراس‌اوور اسپیکر چه وظیفه‌ای دارد؟
کراس‌اوور یا Crossover طیف صوتی را به محدوده‌های فرکانسی مختلف تقسیم می‌کند؛ برای نمونه فرکانس‌های پایین را به ووفر و فرکانس‌های بالا را به تیوتر می‌فرستد. خرابی خازن، سلف یا مقاومت کراس‌اوور می‌تواند باعث قطع شدن تیوتر، افت بیس، کاهش بلندی صدا یا به‌هم خوردن بالانس صوتی شود.

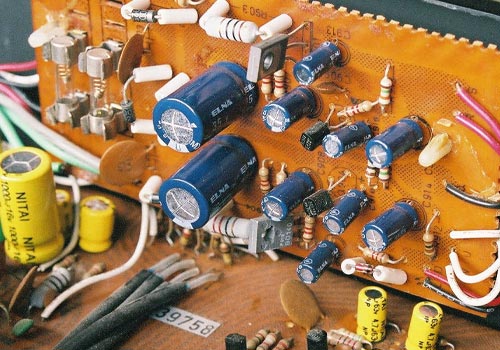

آموزش قطعه‌شناسی و تست برد اسپیکر اکتیو
اسپیکرهای اکتیو، ساندبارها، پارتی‌باکس‌ها و بسیاری از ساب‌ووفرها دارای مدار الکترونیکی داخلی هستند. تعمیر این محصولات به شناخت قطعات بخش تغذیه، پردازش صوت و تقویت‌کننده نیاز دارد.
قطعات پرکاربرد روی برد اسپیکر
- مقاومت‌های معمولی و مقاومت‌های توان
- خازن‌های الکترولیتی، سرامیکی و فیلم
- دیود، دیود شاتکی و پل دیود
- ترانزیستورهای BJT و MOSFET
- رگولاتورهای خطی و سوئیچینگ
- تقویت‌کننده عملیاتی یا Op-Amp
- آی‌سی‌های آمپلی‌فایر آنالوگ و دیجیتال
- درایور و فیلتر خروجی آمپلی‌فایر Class D
- سلف، ترانس و قطعات مدار SMPS
- کانکتورها، سوکت‌ها و ورودی‌های صوتی
روش تست قطعات برد اسپیکر با مولتی‌متر
در کلاس، تست دیود، مقاومت، ترانزیستور، MOSFET، سیم‌پیچ و بررسی اتصال کوتاه روی خطوط تغذیه آموزش داده می‌شود. هنرجو همچنین یاد می‌گیرد که نتیجه اندازه‌گیری را با توجه به محل قطعه در مدار تحلیل کند؛ زیرا عدد مشاهده‌شده روی برد ممکن است تحت‌تأثیر قطعات موازی قرار بگیرد.
ابزارهای لازم برای تعمیر باند و اسپیکر
| ابزار | کاربرد در تعمیرات |
|---|---|
| مولتی‌متر دیجیتال | اندازه‌گیری ولتاژ، مقاومت، تست قطعات و سیم‌پیچ |
| منبع تغذیه آزمایشگاهی | راه‌اندازی کنترل‌شده بردهای DC و بررسی جریان مصرفی |
| اسیلوسکوپ | ردیابی سیگنال، بررسی ریپل و مشاهده شکل موج خروجی |
| سیگنال ژنراتور | تزریق سیگنال استاندارد برای بررسی مسیر صوت |
| هویه و هیتر هات‌ایر | تعویض قطعات DIP و SMD با کنترل دما |
| لوپ یا ذره‌بین | بررسی ترک مسیر، خوردگی، شکستگی و لحیم سرد |
| بار مصنوعی مناسب | آزمایش کنترل‌شده خروجی آمپلی‌فایر بدون آسیب به بلندگو |
| ابزار سیم‌پیچی | بازسازی و مرکزکردن Voice Coil بلندگو |

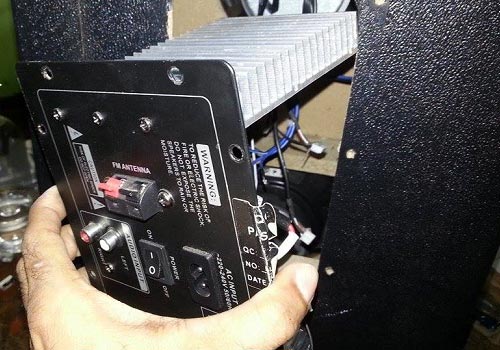

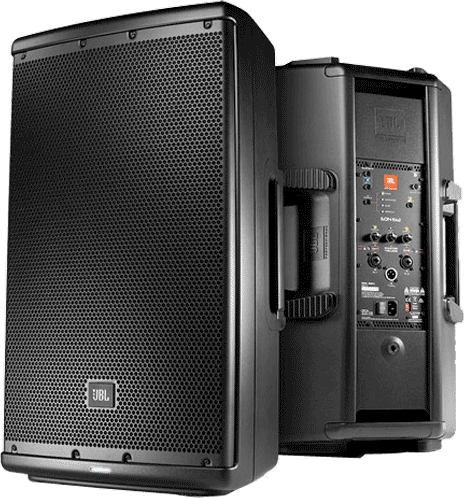

آموزش تعمیر پاور اسپیکر اکتیو و ساب‌ووفر
در اسپیکر اکتیو و ساب‌ووفر، ایرادهایی مانند روشن نشدن، خاموش شدن ناگهانی، ریست شدن، فیوز زدن یا ایجاد نویز ممکن است از بخش منبع تغذیه خطی یا سوئیچینگ ایجاد شوند.
مراحل عیب‌یابی پاور اسپیکر
- بررسی کابل، سوکت و ورودی برق دستگاه
- کنترل فیوز و مدارهای محافظتی
- تست پل دیود و خازن‌های صافی اولیه
- بررسی اتصال کوتاه MOSFETهای بخش سوئیچینگ
- کنترل آی‌سی PWM، مقاومت راه‌انداز و مدار فیدبک
- اندازه‌گیری ولتاژهای خروجی پاور
- بررسی ریپل و افت ولتاژ زیر بار
- کنترل مدارهای Standby و فرمان روشن‌شدن
آموزش تعمیر آمپلی‌فایر داخلی باند اکتیو
آمپلی‌فایر، سیگنال صوتی ضعیف را برای راه‌اندازی ووفر، میدرنج و تیوتر تقویت می‌کند. در تجهیزات جدید استفاده از آمپلی‌فایر Class D رایج است، اما ساختارهای Class AB و آی‌سی‌های تقویت‌کننده یکپارچه نیز همچنان در بسیاری از دستگاه‌ها استفاده می‌شوند.
برای یادگیری تخصصی‌تر مدارهای تقویت صوت می‌توانید صفحه آموزش تعمیر آمپلی‌فایر را نیز بررسی کنید.
اسپیکر روشن است اما صدا ندارد؛ از کجا بررسی کنیم؟
- تست منبع صوت و کابل ورودی
- بررسی Volume، Mute و انتخاب ورودی
- کنترل ورودی AUX، USB یا Bluetooth
- ردیابی سیگنال تا بخش Pre-Amp
- بررسی ولتاژ تغذیه آمپلی‌فایر
- کنترل مدارهای Protect و Enable
- تست خروجی آمپلی‌فایر و فیلتر Class D
- بررسی سیم‌کشی و خود درایور صوتی
عیب‌یابی قطع شدن یک کانال اسپیکر
اگر یک کانال سالم و کانال دیگر معیوب باشد، روش مقایسه‌ای بسیار مؤثر است. ولتاژها، مسیر سیگنال و قطعات کانال سالم با کانال خراب مقایسه می‌شوند تا محل قطع یا اعوجاج مشخص شود.
آموزش رفع نویز، هوم و خش‌خش اسپیکر
خش‌خش و نویز اسپیکر ممکن است منشأ مکانیکی یا الکترونیکی داشته باشد. خرابی ولوم، کابل ورودی، اتصال زمین، خازن مسیر صوت، منبع تغذیه یا برخورد سیم‌پیچ با فاصله هوایی از دلایل متداول این ایراد هستند.
دلایل رایج ایجاد نویز در باند
- خرابی ولوم یا پتانسیومتر
- کابل ورودی معیوب یا شیلد نامناسب
- لحیم سرد و ترک‌خوردگی مسیر برد
- خرابی خازن کوپلاژ مسیر صوت
- ریپل زیاد منبع تغذیه
- خرابی مدار Pre-Amp
- ایراد طبقه Power Amplifier
- آسیب‌دیدگی یا خارج شدن Voice Coil از مرکز
آموزش تست باند سوخته با مولتی‌متر
اگر دستگاه روشن است اما یکی از بلندگوها صدا ندارد، باید مقاومت سیم‌پیچ، سیم‌های رابط، ترمینال، کراس‌اوور و خروجی آمپلی‌فایر بررسی شوند.
بلندگوی سوخته چگونه تست می‌شود؟
با اندازه‌گیری مقاومت DC سیم‌پیچ می‌توان قطع‌شدن کامل Voice Coil را تشخیص داد. مقاومت DC معمولاً از امپدانس اسمی درج‌شده روی بلندگو کمتر است؛ بنابراین برای نمونه، مشاهده عددی کمتر از ۸ اهم روی یک بلندگوی ۸ اهمی الزاماً نشانه خرابی نیست.
نشانه‌های خرابی مکانیکی بلندگو
- صدای ساییدگی هنگام حرکت آرام Cone
- پارگی یا خشک‌شدن Surround
- شل‌شدن یا خرابی Spider
- مرکز نبودن Voice Coil
- تغییر شکل Cone یا Dome
- شل‌شدن سیم‌های Flexible و اتصالات داخلی

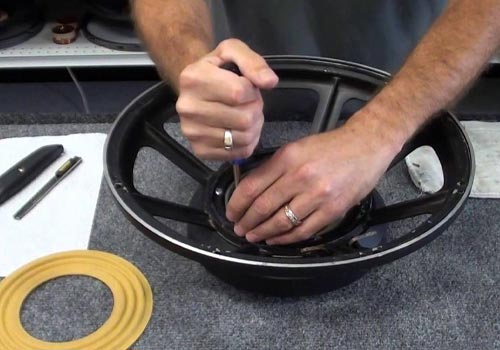

آموزش سیم‌پیچی ووفر، میدرنج و بلندگو
آموزش سیم‌پیچی باند یکی از بخش‌های عملی دوره است. هنرجو با جنس و قطر سیم لاکی، ابعاد Bobbin، ارتفاع پیچش، تعداد لایه‌ها، مقاومت سیم‌پیچ و روش مرکزکردن کویل در Gap آشنا می‌شود.

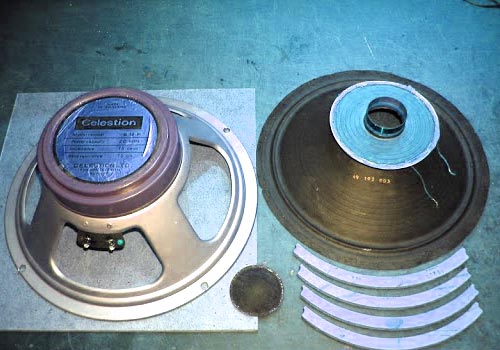

مراحل بازسازی سیم‌پیچ بلندگوی سوخته
- بررسی و ثبت مشخصات Voice Coil قدیمی
- اندازه‌گیری قطر سیم لاکی
- اندازه‌گیری قطر و ارتفاع Bobbin
- بررسی جهت پیچش و تعداد لایه‌ها
- پیچیدن منظم سیم‌پیچ جدید
- عایق‌کاری و تثبیت کویل
- قرار دادن سیم‌پیچ در فاصله هوایی مگنت
- مرکزکردن مجموعه متحرک با دقت
- تست مقاومت، حرکت مکانیکی و کیفیت صدا
قطر سیم و تعداد دور چگونه انتخاب می‌شود؟
قطر سیم، تعداد دور، ارتفاع پیچش و جرم سیم‌پیچ باید تا حد امکان مطابق نمونه اصلی باشند. تغییر غیراصولی این پارامترها می‌تواند امپدانس، حساسیت، توان قابل‌تحمل و پاسخ فرکانسی بلندگو را تغییر دهد.
آموزش تعمیر تیوتر و میدرنج سیستم صوتی
در این بخش ساختار تیوتر و میدرنج، تفاوت آنها با ووفر و روش تشخیص ایرادهایی مانند قطع سیم‌پیچ، افت صدا، اعوجاج و پارگی دیافراگم بررسی می‌شود.
چگونه سوختن تیوتر را از خرابی کراس‌اوور تشخیص دهیم؟
ابتدا مقاومت سیم‌پیچ تیوتر اندازه‌گیری می‌شود. اگر تیوتر سالم باشد، سیم‌های رابط، کانکتورها و شبکه کراس‌اوور فرکانس بالا، به‌خصوص خازن سری و مقاومت‌های محافظ، بررسی خواهند شد.
میدرنج خش‌خش دارد؛ کدام بخش‌ها بررسی شوند؟
Voice Coil، Spider، Cone، ترمینال‌ها، سیم‌های رابط و خروجی آمپلی‌فایر بررسی می‌شوند تا مشخص شود نویز از خود درایور ایجاد می‌شود یا همراه سیگنال ورودی است.

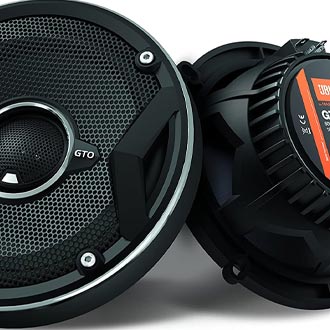

آموزش تعمیر باند و ساب‌ووفر خودرو
در آموزش تعمیر باند ماشین ساختار بلندگوهای فابریک، کواکسیال، کامپوننت، میدرنج، تیوتر و ساب‌ووفر خودرو بررسی می‌شود.
قطعات باند خودرو در عیب‌یابی بررسی می‌شوند
- سیم‌پیچ یا Voice Coil
- دیافراگم یا Cone
- لبه یا Surround
- صفحه نگهدارنده یا Spider
- مگنت و فاصله هوایی
- تیوتر داخلی در مدل‌های کواکسیال
- کراس‌اوور در سیستم‌های Component
- ترمینال و سیم‌های رابط داخلی
خرابی‌های رایج باند خودرو
- قطع کامل خروجی صدا
- خش‌خش هنگام افزایش ولوم
- افت محسوس بیس
- پارگی دیافراگم یا لبه
- سوختن Voice Coil
- قطع شدن تیوتر
- شل‌شدن سیم‌های Flexible
هماهنگی باند و آمپلی‌فایر خودرو
مفاهیم Impedance، توان RMS، حساسیت بلندگو و Crossover بررسی می‌شوند تا هنرجو بداند چگونه بلندگو را با آمپلی‌فایر هماهنگ کند و چرا اتصال بار نامناسب می‌تواند باعث داغ‌شدن یا فعال‌شدن حالت Protect آمپلی‌فایر شود.
تعمیر باند پایونیر، سونی، کنوود و JBL
در کارگاه، ساختار بلندگوهای برندهایی مانند Pioneer، Sony، Kenwood، JBL و Alpine بررسی می‌شود. هدف کلاس، حفظ‌کردن روش تعمیر یک مدل مشخص نیست؛ بلکه هنرجو روشی اصولی می‌آموزد که بتواند آن را روی مدل‌ها و برندهای مختلف اجرا کند.
تفاوت تعمیر برندهای مختلف باند ماشین
ابعاد Voice Coil، جنس Cone، ساختمان Tweeter، نوع Crossover، توان نامی و روش مونتاژ در مدل‌های مختلف تفاوت دارند. به همین دلیل، پیش از باز کردن بلندگو باید ساختار مکانیکی و مشخصات همان مدل بررسی شود.

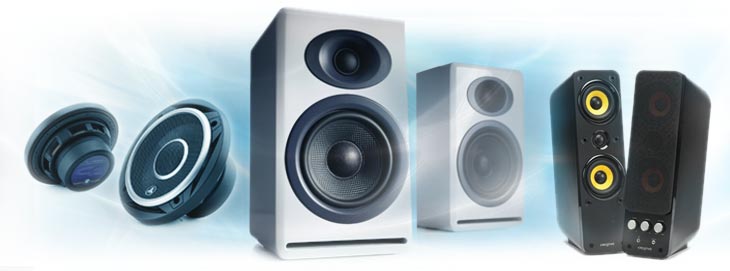

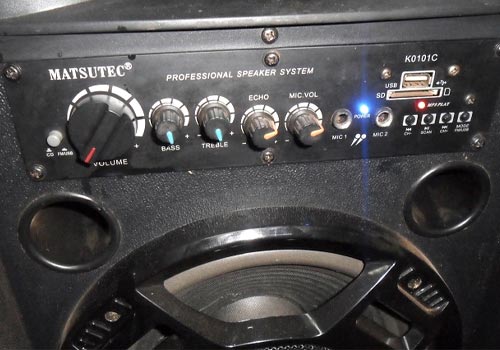

آموزش تعمیر اسپیکر خانگی و ساب‌ووفر
در بخش تعمیر اسپیکر خانگی علاوه بر درایورهای صوتی، بردهای داخلی دستگاه نیز بررسی می‌شوند. این تجهیزات ممکن است به پاور، آمپلی‌فایر، DSP، بلوتوث، USB، ورودی اپتیکال و برد کنترل مجهز باشند.
بخش‌های اصلی اسپیکر خانگی
- برد منبع تغذیه یا Power Supply
- طبقه Power Amplifier
- مدار Pre-Amplifier
- کراس‌اوور اکتیو یا پسیو
- ماژول Bluetooth
- ورودی‌های USB و AUX
- ورودی Optical در مدل‌های مجهز
- برد کنترل، نمایشگر و گیرنده ریموت
- ووفر، میدرنج و تیوتر
ساب‌ووفر بیس ندارد؛ از کجا بررسی کنیم؟
ابتدا تنظیمات دستگاه، سطح ساب‌ووفر و سیگنال ورودی کنترل می‌شوند. سپس مدار Low-Pass، ولتاژهای تغذیه، خروجی آمپلی‌فایر و سلامت خود Woofer آزمایش خواهند شد.
آموزش تعمیر اسپیکر بلوتوثی و قابل‌حمل
تعمیر اسپیکر بلوتوثی یکی از بخش‌های مهم این دوره است. این دستگاه‌ها علاوه بر مدار صوت، دارای باتری لیتیومی، مدار محافظ، برد شارژ، رگولاتورها و ماژول ارتباط بیسیم هستند.
ساختار محصولات برندهایی مانند JBL، Harman Kardon، Sony، Anker، Xiaomi، Samsung، LG، Philips و Remax می‌تواند در تمرین‌های عیب‌یابی مورد بررسی قرار گیرد.
اسپیکر بلوتوثی روشن نمی‌شود؛ چگونه عیب‌یابی کنیم؟
- اندازه‌گیری ولتاژ باتری
- بررسی کلید Power و مسیر روشن‌شدن
- تست پورت و ولتاژ ورودی شارژ
- بررسی آی‌سی شارژ و مدار Protection
- کنترل ولتاژ رگولاتورها
- بررسی جریان مصرفی برد اصلی
- تست مدار آمپلی‌فایر و خطوط تغذیه
چرا بلوتوث اسپیکر متصل نمی‌شود؟
- پر بودن حافظه دستگاه‌های Pairشده
- قرار نداشتن اسپیکر در حالت Pairing
- اختلال نرم‌افزاری و نیاز به Reset
- قطع بودن تغذیه ماژول Bluetooth
- خرابی یا قطع‌شدن آنتن
- ایراد Firmware در مدل‌های قابل‌به‌روزرسانی
- اختلال ارتباط ماژول با پردازنده اصلی
اسپیکر بلوتوثی شارژ نمی‌شود؛ چه قطعاتی تست شوند؟
کابل و آداپتور، پورت USB، ولتاژ ورودی، آی‌سی Charger، مسیرهای برد، باتری و مدار Protection یا BMS به‌ترتیب بررسی می‌شوند.
آموزش تعمیر پارتی‌باکس و اسپیکرهای پرقدرت
PartyBox ترکیبی از آمپلی‌فایر پرقدرت، ووفر، تیوتر، باتری، مدار شارژ، بلوتوث و سیستم نورپردازی است. بنابراین عیب‌یابی آن باید با بررسی هماهنگ بخش‌های پاور، صوت و کنترل انجام شود.
بخش‌های اصلی پارتی‌باکس
- پاور سوئیچینگ
- مدار شارژ
- باتری و BMS
- آمپلی‌فایر قدرت
- ووفر و تیوتر
- ماژول Bluetooth و USB
- برد کنترل و کلیدها
- برد درایور نورپردازی LED
پارتی‌باکس شارژ نمی‌شود؛ از کجا شروع کنیم؟
ورودی برق، مدار شارژ، ولتاژ باتری، عملکرد BMS و وضعیت سلول‌ها بررسی می‌شوند. سلامت باتری باید پیش از تصمیم‌گیری برای تعویض برد اصلی مشخص شود.
عیب‌یابی رقص نور پارتی‌باکس
LEDها، ولتاژ تغذیه برد نورپردازی، کانکتورها، آی‌سی Driver و فرمان ارسالی از برد کنترل بررسی می‌شوند تا منشأ ایراد مشخص شود.
آموزش تعمیر ساندبار و ساب‌ووفر بیسیم
ساندبارهای جدید علاوه بر مدار صوت ممکن است دارای HDMI ARC یا eARC، ورودی Optical، Bluetooth، Wi-Fi، DSP و ارتباط بیسیم با ساب‌ووفر باشند.
بردهای داخلی ساندبار
- برد Power Supply
- برد Amplifier
- پردازنده DSP
- مدار HDMI ARC و eARC
- ورودی Optical
- ماژول Bluetooth و Wi-Fi
- برد کنترل و نمایشگر
- ماژول ارتباط با ساب‌ووفر بیسیم
ساندبار روشن است اما صدا ندارد
- کنترل Source و فرمت خروجی تلویزیون
- بررسی انتخاب Audio Output
- تست کابل HDMI ARC یا Optical
- کنترل Mute و سطح صدا
- بررسی تغذیه بخش Amplifier
- تست مسیر سیگنال و خروجی DSP
- بررسی بلندگوهای داخلی
چرا ساب‌ووفر ساندبار Pair نمی‌شود؟
ابتدا روش Pair توصیه‌شده سازنده اجرا می‌شود. اگر اتصال برقرار نشد، تغذیه ماژول بیسیم، آنتن، کلید Pair، ارتباط ماژول با برد و وضعیت نرم‌افزاری بررسی خواهد شد.
آموزش تعمیر اسپیکر کامپیوتر و دسکتاپ
در آموزش تعمیر اسپیکر کامپیوتر مدل‌های رومیزی دوکاناله، سیستم‌های 2.1 و اسپیکرهای مجهز به Bluetooth بررسی می‌شوند. Logitech، Creative، Sony، Philips، LG، Samsung و Xiaomi از برندهای شناخته‌شده این گروه هستند.
دلایل خش‌خش اسپیکر کامپیوتر
- خرابی کابل AUX یا فیش ورودی
- اتصال نامناسب Ground
- فرسودگی ولوم
- لحیم سرد یا ترک مسیر برد
- خرابی Pre-Amp
- نشتی خازن‌های مسیر صوت
- خرابی Power Amplifier
- آسیب خود بلندگو
آموزش تعمیر اسپیکر سقفی و سیستم صوتی توکار
اسپیکرهای سقفی در خانه، فروشگاه، سالن و سیستم‌های صوتی توزیع‌شده استفاده می‌شوند. مدل‌های Passive ساختار ساده‌تری دارند، اما مدل‌های Active ممکن است دارای آمپلی‌فایر، Bluetooth یا Wi-Fi باشند.
اسپیکر سقفی بدون صدا چگونه بررسی می‌شود؟
- تست کابل و مسیر نصب
- اندازه‌گیری مقاومت بلندگو
- بررسی کراس‌اوور
- کنترل ووفر و تیوتر
- تست آمپلی‌فایر در مدل‌های اکتیو
- بررسی تنظیمات Zone در سیستم مرکزی
تشخیص سیستم‌های صوتی 70 و 100 ولت
در سیستم‌های صوتی توزیع‌شده ممکن است از خطوط 70V یا 100V و ترانس Matching استفاده شود. پیش از اتصال اسپیکر یا آمپلی‌فایر باید نوع سیستم، توان Tap ترانس و مجموع بار خطوط مشخص شود.
آموزش تعمیر میکروفون سیمی و بیسیم
در بخش آموزش تعمیر میکروفون ساختمان مدل‌های Dynamic، Condenser، Wireless، Studio، Lavalier و USB بررسی می‌شود.
اجزای اصلی میکروفون
- کپسول یا Capsule
- دیافراگم
- مدار Pre-Amplifier
- کانکتور XLR یا TRS
- تغذیه Phantom در مدل‌های مربوط
- برد USB Audio
- برد فرستنده و گیرنده در مدل Wireless
- باتری و مدار تغذیه
میکروفون نویز دارد؛ چه بخش‌هایی تست شوند؟
- کابل و کانکتور
- شیلد و اتصال Ground
- کپسول میکروفون
- مدار Pre-Amp
- تغذیه Phantom
- مدار RF در مدل‌های بیسیم
عیب‌یابی ضعیف شدن میکروفون کاندنسر
سلامت Phantom Power، کابل XLR، مدار Pre-Amp و کپسول بررسی می‌شوند. افت حساسیت همیشه به معنی خرابی قطعی Capsule نیست و ممکن است از افت تغذیه یا مشکل در مسیر سیگنال ایجاد شده باشد.
آموزش تعمیر رادیو، گرامافون و تجهیزات صوتی کلاسیک
برای تکمیل مهارت هنرجو، ساختمان و عیب‌یابی برخی تجهیزات صوتی قدیمی و جدید نیز بررسی می‌شود. در صورت نیاز به شناخت دوره‌های مکمل این حوزه، صفحه آموزش تعمیر گیرنده نیز قابل مشاهده است.
رادیو موج نمی‌گیرد؛ از کجا بررسی کنیم؟
- آنتن و اتصالات آن
- انتخاب صحیح Band
- ولتاژ تغذیه Tuner
- طبقه RF
- اسیلاتور محلی و مدار تنظیم
- مسیر IF در طراحی‌های مربوط
- طبقه تقویت صوت
خش‌خش رادیو هنگام چرخاندن ولوم
پتانسیومتر Volume، کلید Selector و نقاط تماس مکانیکی بررسی و در صورت امکان سرویس می‌شوند. تعویض قطعه زمانی انجام می‌شود که فرسودگی مسیر مقاومتی یا آسیب مکانیکی تأیید شده باشد.
گرامافون کند می‌چرخد؛ کدام بخش‌ها بررسی شوند؟
- تسمه و میزان کشش آن
- موتور و یاتاقان‌ها
- محور Platter
- تغذیه موتور
- مدار کنترل سرعت
علت ضعیف یا نویزی بودن صدای گرامافون
Cartridge، کابل‌های Tonearm، اتصال Ground و Phono Preamp بررسی می‌شوند. خروجی بعضی کارتریج‌ها بسیار ضعیف است و باید به ورودی Phono متناسب با نوع کارتریج متصل شود.
آموزش تعمیر ریموت تجهیزات صوتی
در این بخش ریموت‌های Infrared، Bluetooth و RF مربوط به ساندبار، اسپیکر، پلیر و سیستم‌های صوتی بررسی می‌شوند.
ریموت کنترل کار نمی‌کند؛ مراحل عیب‌یابی
- تست باتری و بررسی جهت نصب
- کنترل کنتاکت‌های باتری
- تمیزکردن Keypad و سطح کنتاکت‌ها
- بررسی LED مادون قرمز
- تست مسیرهای PCB
- کنترل Resonator یا Crystal در مدل مربوط
- بررسی آی‌سی اصلی و مصرف جریان
تست ریموت مادون قرمز با دوربین موبایل
در بسیاری از گوشی‌ها می‌توان فعالیت LED مادون قرمز را با دوربین مشاهده کرد. این روش فقط وجود تابش را نشان می‌دهد و سالم بودن تمام کلیدها یا درستی کدهای ارسالی را تضمین نمی‌کند.
سناریوهای واقعی عیب‌یابی اسپیکر در کلاس
سناریوی اول: اسپیکر کاملاً روشن نمی‌شود
- بررسی منبع برق یا باتری
- کنترل سوکت ورودی
- تست فیوز و مدار حفاظت
- بررسی اتصال کوتاه خطوط تغذیه
- اندازه‌گیری ولتاژهای پاور
- تست کلید Power
- کنترل رگولاتورها
- بررسی مدار Standby و برد کنترل
سناریوی دوم: اسپیکر روشن است اما صدا ندارد
- استفاده از منبع صوت سالم
- بررسی Volume، Mute و ورودی انتخاب‌شده
- تست ورودی صوت
- ردیابی سیگنال تا Pre-Amp
- بررسی DSP در مدل‌های دیجیتال
- تست Power Amplifier
- کنترل سیم‌های خروجی
- تست ووفر، میدرنج و تیوتر
سناریوی سوم: بیس اسپیکر بسیار ضعیف است
- بررسی تنظیمات Bass و EQ
- تست Woofer
- کنترل Crossover
- بررسی خازن‌های مسیر صوت
- تست خروجی Power Amplifier
- بررسی فاز بلندگوها
- کنترل نشتی هوا یا آسیب محفظه صوتی
سناریوی چهارم: اسپیکر بلوتوثی شارژ نمی‌شود
- تست کابل و آداپتور استاندارد
- بررسی پورت USB
- اندازه‌گیری ولتاژ ورودی شارژ
- تست آی‌سی Charger
- اندازه‌گیری ولتاژ باتری
- کنترل مدار Protection یا BMS
- بررسی مسیر باتری تا برد اصلی
اشتباهات رایج در تعمیر باند و اسپیکر
| اشتباه رایج | پیامد احتمالی | روش صحیح |
|---|---|---|
| تعویض بلندگو بدون تست مسیر | رفع نشدن قطعی صدا | تست آمپلی‌فایر، کابل و کراس‌اوور |
| تعویض باتری بدون بررسی شارژ | شارژ نشدن یا خرابی مجدد | تست Charger، Protection و BMS |
| تغییر سیم‌پیچ بدون اندازه‌گیری | تغییر توان و مشخصات صوتی | بازسازی مطابق نمونه اصلی |
| اتصال بار با امپدانس نامناسب | داغ‌شدن یا خرابی آمپلی‌فایر | بررسی امپدانس مجاز خروجی |
| اعمال حرارت بیش‌ازحد به برد | جداشدن پدها و آسیب قطعات | کنترل دما، زمان و شدت باد |
| تست آمپلی‌فایر با بلندگوی سالم و گران‌قیمت | آسیب بلندگو بر اثر DC یا نوسان خروجی | بررسی DC Offset و استفاده از بار آزمایشی مناسب |
روش عملی یادگیری تعمیر اسپیکر در کارگاه
شیوه برگزاری دوره عیب‌محور و پروژه‌محور است. ابتدا عملکرد مدار یا قطعه توضیح داده می‌شود، سپس همان بخش روی دستگاه واقعی شناسایی و اندازه‌گیری خواهد شد.
- مشاهده و ثبت علائم خرابی
- تشخیص بلوک مرتبط با ایراد
- باز کردن اصولی دستگاه
- بررسی ظاهری برد و قطعات
- تست قطعات در حالت خاموش
- ولتاژگیری ایمن در حالت روشن
- ردیابی مرحله‌ای مسیر سیگنال
- تست بلندگو و کراس‌اوور
- تعمیر یا تعویض قطعه معیوب
- تست نهایی صدا، شارژ و پایداری دستگاه
مهارت‌های هنرجو پس از دوره تعمیر اسپیکر
- شناخت ساختمان انواع اسپیکر و باند
- تست ووفر، میدرنج و تیوتر
- عیب‌یابی کراس‌اوور
- تعمیر منبع تغذیه اسپیکر اکتیو
- عیب‌یابی آمپلی‌فایر داخلی
- رفع قطع صدا، نویز و خش‌خش
- تعمیر اسپیکر بلوتوثی
- تست برد شارژ، باتری و BMS
- عیب‌یابی Bluetooth، USB و AUX
- تعمیر ساندبار و ساب‌ووفر بیسیم
- تعمیر پارتی‌باکس
- تعمیر اسپیکر سقفی
- تعمیر باند و ساب‌ووفر خودرو
- تعمیر تیوتر و میدرنج
- سیم‌پیچی و بازسازی Voice Coil
- عیب‌یابی میکروفون و تجهیزات صوتی جانبی
دوره تعمیرات اسپیکر برای چه کسانی مناسب است؟
- افراد مبتدی علاقه‌مند به تعمیرات الکترونیک
- تعمیرکاران لوازم صوتی و تصویری
- تکنسین‌های تعمیر بردهای الکترونیکی
- نصابان سیستم صوتی خودرو
- فروشندگان اسپیکر و تجهیزات صوتی
- تکنسین‌های سالن و سیستم‌های صوتی حرفه‌ای
- افرادی که قصد راه‌اندازی تعمیرگاه دارند
- تعمیرکارانی که می‌خواهند خدمات خود را گسترش دهند
بازار کار تعمیر اسپیکر، باند و ساب‌ووفر
گسترش استفاده از اسپیکرهای بلوتوثی، پارتی‌باکس، ساندبار، باند خودرو، ساب‌ووفر و سیستم‌های صوتی خانگی باعث شده تعمیرکار این حوزه با دستگاه‌های متنوعی روبه‌رو باشد. تسلط هم‌زمان بر تعمیر برد، عیب‌یابی مسیر صوت، تعمیر درایور و سیم‌پیچی بلندگو امکان ارائه خدمات کامل‌تری را فراهم می‌کند.
خدمات قابل ارائه پس از پایان دوره
- تعمیر اسپیکر خانگی و کامپیوتری
- تعمیر اسپیکر بلوتوثی
- تعمیر باند اکتیو
- تعمیر ساب‌ووفر
- تعمیر پارتی‌باکس
- تعمیر ساندبار
- تعمیر باند خودرو
- تعمیر میدرنج و تیوتر
- سیم‌پیچی بلندگو
- تعمیر برد آمپلی‌فایر
- تعمیر کراس‌اوور
- تعمیر میکروفون
