دوره جامع آموزش تعمیرات پرینتر لیبل زن و چاپگر حرارتی
پرینتر لیبل زن یا Label Printer یکی از تجهیزات پرکاربرد در فروشگاه‌ها، انبارها، شرکت‌های پخش، خطوط تولید، داروخانه‌ها، آزمایشگاه‌ها، مراکز لجستیک و مجموعه‌های حمل‌ونقل است. این دستگاه برای چاپ بارکد، قیمت، مشخصات محصول، تاریخ تولید و انقضا، اطلاعات رهگیری، شماره سریال و انواع لیبل پشت‌چسب‌دار استفاده می‌شود.
در دوره آموزش تعمیرات پرینتر لیبل زن کارآموز از شناخت فناوری چاپ حرارتی شروع می‌کند و به‌صورت عملی عیب‌یابی هد حرارتی، پلاتن، سنسورهای لیبل، موتور، گیربکس، کاتر، برد اصلی، پاور و پورت‌های ارتباطی را یاد می‌گیرد. آموزش به شکلی طراحی شده است که تعمیرکار بتواند از روی نشانه خرابی، بخش معیوب را مشخص کند و به‌جای تعویض آزمایشی قطعات، عیب‌یابی مرحله‌به‌مرحله انجام دهد.
برای تکمیل مهارت در خانواده چاپگرها، مطالعه مباحث آموزش تعمیر پرینتر نیز به درک بهتر مدارهای تغذیه، موتور، سنسورها و روش‌های تست چاپ کمک می‌کند.
یادگیری تعمیر لیبل پرینتر از پایه تا عیب‌یابی تخصصی
برای شرکت در کلاس تعمیر لیبل پرینتر لازم نیست از قبل تعمیرکار حرفه‌ای باشید. آموزش با اصول ایمنی، شناخت ابزار، فناوری چاپ، روش صحیح باز و بسته کردن دستگاه و شناسایی قطعات آغاز می‌شود. سپس کارآموز وارد مباحث مکانیک، الکترونیک، سنسورها، نرم‌افزار، شبکه و کالیبراسیون خواهد شد.
| مرحله آموزش | مباحث اصلی | مهارت عملی کارآموز |
|---|---|---|
| پایه | فناوری چاپ، قطعات و ابزار | باز و بسته کردن اصولی دستگاه |
| مکانیک | هد، پلاتن، موتور، گیربکس و ریبون | رفع گیر لیبل و مشکلات حرکت رول |
| الکترونیک | پاور، مین‌برد، رگولاتورها و درایورها | ولتاژگیری و تعمیر برد |
| سنسورها | Gap، Black Mark، Ribbon و Head Open | تست سنسور و کالیبراسیون |
| نرم‌افزار و شبکه | Driver، USB، LAN، Wi-Fi و نرم‌افزار چاپ | راه‌اندازی کامل دستگاه پس از تعمیر |
شناخت فناوری Direct Thermal و Thermal Transfer
بخش مهمی از عیب‌یابی پرینتر لیبل زن به شناخت فناوری چاپ مربوط است. بیشتر لیبل پرینترهای رایج بازار از روش Direct Thermal یا Thermal Transfer استفاده می‌کنند. انتخاب اشتباه نوع Media، ریبون، Darkness و سرعت چاپ می‌تواند ایرادی شبیه خرابی هد یا سنسور ایجاد کند.
چاپ Direct Thermal بدون ریبون
در چاپ حرارتی مستقیم، المنت‌های هد روی سطح لیبل حساس به حرارت اثر می‌گذارند و تصویر ایجاد می‌شود. در این سیستم ریبون وجود ندارد. این نوع لیبل برای رسید، برچسب ارسال، بارکدهای کوتاه‌مدت و کاربردهایی مناسب است که ماندگاری بسیار طولانی چاپ موردنیاز نیست.

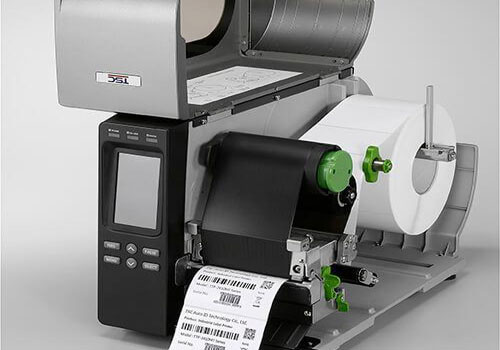

چاپ Thermal Transfer با ریبون
در چاپ انتقال حرارتی، حرارت هد باعث انتقال ماده رنگی ریبون به سطح لیبل می‌شود. ریبون‌های Wax، Wax/Resin و Resin بر اساس جنس لیبل و میزان مقاومت موردنیاز انتخاب می‌شوند. انتخاب ریبون نامناسب می‌تواند موجب چاپ کمرنگ، چروک ریبون یا انتقال ناقص تصویر شود.
| ویژگی | Direct Thermal | Thermal Transfer |
|---|---|---|
| ماده مصرفی | لیبل حساس به حرارت | لیبل به‌همراه ریبون |
| ریبون | نیاز ندارد | نیاز دارد |
| ماندگاری چاپ | معمولاً کوتاه‌تر | مناسب چاپ ماندگارتر |
| خرابی رایج | چاپ محو یا حساس به گرما | چروک ریبون و انتقال ناقص |
| تنظیم مهم | Darkness و Print Speed | Darkness، سرعت و نوع ریبون |
شناخت انواع لیبل پرینتر رومیزی، صنعتی و پرتابل
لیبل پرینترها بر اساس حجم کاری، عرض چاپ، سرعت، ساختار بدنه و امکانات جانبی به مدل‌های رومیزی، نیمه‌صنعتی، صنعتی و پرتابل تقسیم می‌شوند. اصول هد، سنسور و حرکت Media در بسیاری از مدل‌ها مشابه است، اما طراحی مکانیکی و مدار تغذیه می‌تواند تفاوت زیادی داشته باشد.
لیبل پرینتر رومیزی فروشگاهی
مدل‌های Desktop معمولاً برای فروشگاه، داروخانه، دفتر پستی، انبار کوچک و چاپ روزانه تعداد محدود تا متوسط لیبل استفاده می‌شوند. در این دستگاه‌ها اغلب آداپتور خارجی، موتور کوچک، مکانیزم ساده و دسترسی آسان‌تر به هد و پلاتن وجود دارد.

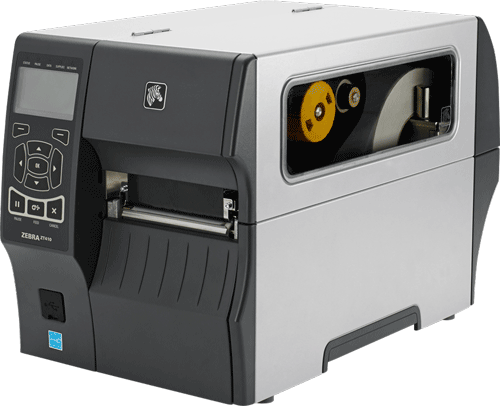

لیبل پرینتر صنعتی خطوط تولید
مدل‌های Industrial برای چاپ طولانی و حجم کاری بالا طراحی شده‌اند. بدنه مقاوم، موتور قوی‌تر، ریبون بزرگ‌تر، نمایشگر، Ethernet و تجهیزات جانبی مانند Peeler، Rewinder و Cutter در بسیاری از این دستگاه‌ها استفاده می‌شود.
موبایل پرینتر و چاپگر کمری
Mobile Printer برای چاپ سیار رسید یا لیبل در انبار، سیستم پخش کالا، حمل‌ونقل و خدمات میدانی استفاده می‌شود. در تعمیر این مدل‌ها علاوه بر هد و سنسور باید باتری لیتیومی، مدار شارژ، کانکتور، Bluetooth و Wi-Fi نیز بررسی شود.
آموزش تعمیر برندهای رایج لیبل پرینتر
در کلاس تعمیر لیبل زن هدف حفظ‌کردن تعمیر یک مدل خاص نیست؛ بلکه کارآموز باید ساختار مشترک دستگاه‌ها را بشناسد تا هنگام مواجهه با مدل جدید بتواند با Self-Test، سرویس منوال و اندازه‌گیری صحیح، بخش معیوب را پیدا کند.

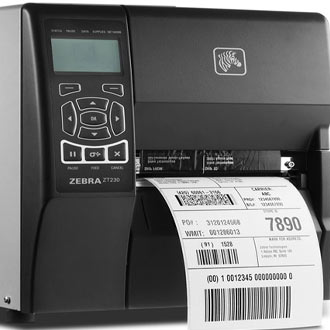

- تعمیر لیبل پرینتر Zebra
- تعمیر لیبل پرینتر TSC
- تعمیر لیبل پرینتر Bixolon
- تعمیر لیبل پرینتر GoDEX
- تعمیر لیبل پرینتر Argox
- تعمیر لیبل پرینتر Citizen
- تعمیر لیبل پرینتر Brother
- تعمیر لیبل پرینتر Xprinter
- تعمیر لیبل پرینتر SNBC
- تعمیر لیبل پرینتر Sewoo
- تعمیر لیبل پرینتر Gainscha
- تعمیر لیبل پرینتر MEVA و ZEC

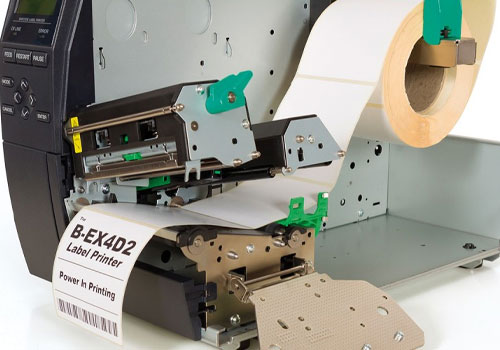

آموزش تعمیر مکانیک و مسیر حرکت لیبل
بخش مکانیکی وظیفه حرکت یکنواخت لیبل و ریبون را بر عهده دارد. آلودگی، خرابی دنده، لقی محور، نصب نامناسب رول یا فرسودگی پلاتن می‌تواند باعث گیرکردن لیبل، چاپ کج، صدای تق‌تق، جابه‌جایی چاپ یا چروک‌شدن ریبون شود.
قطعات مکانیکی مهم لیبل پرینتر
- Thermal Print Head یا هد حرارتی
- Platen Roller یا غلطک پلاتن
- Stepper Motor یا موتور اصلی
- چرخ‌دنده و مجموعه Gearbox
- نگهدارنده رول و Media Guide
- محور بازکننده و جمع‌کننده ریبون
- Gap و Black Mark Sensor
- Peeler و Label Taken Sensor
- Auto Cutter
- Rewinder در مدل‌های صنعتی

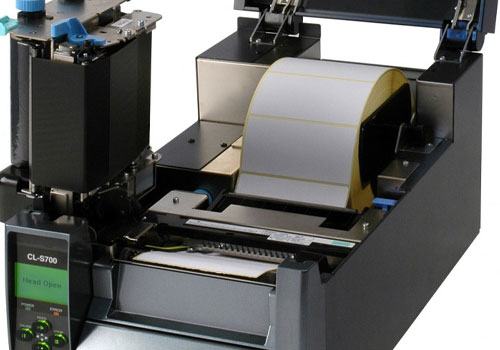

- اهرم و سنسور Head Open
رفع گیرکردن لیبل در دستگاه
گیرکردن لیبل می‌تواند ناشی از تنظیم نادرست راهنمای عرض، آلودگی پلاتن، جداشدن لیبل از لاینر، رول نامناسب، شکستگی دنده یا فشار غیراستاندارد هد باشد. در کلاس، مسیر لیبل از رول تا خروجی بررسی می‌شود تا تعمیرکار نقطه ایجاد گیر را بدون بازکردن غیرضروری قطعات پیدا کند.
عیب‌یابی صدای تق‌تق موتور و گیربکس
صدای غیرعادی، توقف موتور یا حرکت ضربه‌ای لیبل همیشه به معنی خرابی موتور نیست. ابتدا باید آزادبودن مکانیزم، سلامت دنده‌ها، کشش ریبون، فشار هد و سپس فرمان مدار Stepper Motor Driver بررسی شود.
آموزش تست هد حرارتی لیبل پرینتر
هد حرارتی از مهم‌ترین و گران‌ترین بخش‌های دستگاه است. ردیفی از المنت‌های حرارتی بسیار کوچک تصویر، نوشته و بارکد را ایجاد می‌کنند. حرارت بیش از حد، آلودگی، خراش، فشار نامساوی، پلاتن خراب یا مواد مصرفی نامناسب می‌تواند عمر هد را کاهش دهد.
علائم خرابی هد Thermal Print Head
- خط سفید عمودی و ثابت روی تمام لیبل‌ها
- چاپ‌نشدن بخشی از بارکد
- کمرنگ بودن یک سمت لیبل
- افت کیفیت چاپ پس از گرم‌شدن دستگاه
- نیاز به Darkness بسیار بالا برای چاپ عادی
- وجود نقاط یا خطوط ثابت در خروجی
- نمایش خطای Printhead یا Head Open
مراحل تست هد قبل از تعویض
- گرفتن Self-Test یا Configuration Label
- تمیزکردن سطح هد با روش مناسب
- کنترل سلامت و سطح پلاتن
- بررسی فشار یکنواخت هد روی پلاتن
- تست با لیبل و ریبون سالم
- کاهش Print Speed و تنظیم Darkness
- بررسی کابل فلت و کانکتور هد
- کنترل ولتاژ تغذیه مدار هد
- بررسی مدار Head Driver روی مین‌برد
- مقایسه خروجی با هد سالم در صورت دسترسی
آموزش تست و تعویض Platen Roller
غلطک پلاتن لیبل را روی سطح هد نگه می‌دارد و در حرکت Media نقش اصلی دارد. ترک‌خوردگی، تخت‌شدن، آلودگی، چسبندگی یا ساییدگی پلاتن می‌تواند کیفیت چاپ و Feed دستگاه را مختل کند.
نشانه‌های خرابی پلاتن
- چاپ کمرنگ در یک سمت لیبل
- حرکت نامنظم Media
- لغزش رول هنگام Feed
- چروک‌شدن ریبون
- تغییر فاصله بین لیبل‌ها
- چسبیدن لاینر به پلاتن
- صدای غیرعادی هنگام چاپ
آموزش سنسور لیبل و کالیبراسیون دستگاه
یکی از جست‌وجوهای پرتکرار تعمیرکاران، علت ردکردن چند لیبل سفید یا توقف نکردن لیبل روی محل صحیح است. این مشکل در بسیاری از مواقع از سنسور، انتخاب نادرست Media یا کالیبراسیون نامناسب ایجاد می‌شود.
سنسورهای مهم داخل لیبل پرینتر
- Gap Sensor: تشخیص فاصله بین لیبل‌ها
- Black Mark Sensor: تشخیص علامت مشکی پشت Media
- Notch Sensor: تشخیص بریدگی یا شیار
- Ribbon Sensor: تشخیص وجود ریبون
- Head Open Sensor: تشخیص بسته‌بودن هد
- Label Taken Sensor: تشخیص برداشتن لیبل
- Cutter Home Sensor: تشخیص موقعیت تیغه
رفع مشکل ردکردن لیبل سفید
اگر دستگاه چند لیبل را پشت‌سرهم خارج می‌کند، روی Gap متوقف نمی‌شود یا خطای Media Out نمایش می‌دهد، ابتدا نوع Media، محل سنسور، تمیزی سنسور و نحوه قرارگیری رول بررسی می‌شود. پس از آن باید Calibration مناسب همان دستگاه اجرا شود.
مراحل عملی Calibration لیبل پرینتر
- انتخاب نوع صحیح Media
- تنظیم Gap یا Black Mark
- قرار دادن سنسور در محل مناسب
- تمیزکردن مسیر Media و سنسور
- بستن کامل هد
- اجرای Auto Calibration یا Manual Calibration
- فشردن Feed و بررسی خروج دقیق یک لیبل
- چاپ Configuration Label
- تنظیم Top Position و Tear Off در صورت نیاز

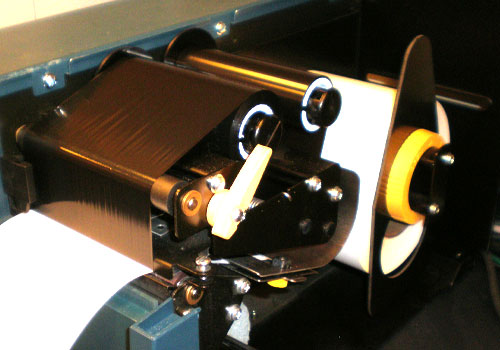

آموزش رفع چروک ریبون لیبل پرینتر
Ribbon Wrinkle یکی از ایرادهای متداول چاپگرهای Thermal Transfer است. چروک ریبون معمولاً به شکل خطوط مورب، ناحیه سفید یا انتقال ناقص چاپ دیده می‌شود.
چک‌لیست عیب‌یابی Ribbon Wrinkle
- بررسی جهت صحیح نصب ریبون
- کنترل محور Supply و Take-Up
- بررسی عرض ریبون نسبت به لیبل
- کنترل سلامت پلاتن
- بررسی فشار هد در دو سمت
- کنترل مسیر حرکت ریبون
- بررسی صاف بودن رول
- کاهش موقت سرعت چاپ برای تست
- تنظیم Darkness مناسب
- آزمایش با ریبون باکیفیت و سازگار
آموزش تعمیر برد لیبل پرینتر و مدار تغذیه
تعمیر برد لیبل پرینتر بخش تخصصی کلاس است. مین‌برد وظیفه پردازش داده چاپ و کنترل هد، موتور، سنسور، نمایشگر، کاتر و پورت‌های ارتباطی را بر عهده دارد. مدار تغذیه نیز باید جریان لازم را در حالت آماده‌به‌کار و هنگام چاپ تأمین کند.
الکترونیک کاربردی برای تعمیر مین‌برد
- شناخت مقاومت، خازن، دیود و ترانزیستور
- تست MOSFET و رگولاتور
- شناخت فیوز و قطعات حفاظتی
- کار با مولتی‌متر
- کار با منبع تغذیه آزمایشگاهی
- استفاده صحیح از هویه و هیتر
- تشخیص اتصال کوتاه روی ریل تغذیه
- مسیریابی مدار و ولتاژگیری مرحله‌ای
- بررسی Reset و Clock
- بررسی Flash و حافظه
- تست Stepper Motor Driver
- بررسی Head Driver
- تعمیر پورت USB، LAN و Serial
- تست دستگاه زیر بار چاپ
مراحل عیب‌یابی لیبل پرینتر روشن نمی‌شود
- بررسی کابل برق و آداپتور
- اندازه‌گیری ولتاژ خروجی آداپتور
- بررسی توان و جریان مناسب منبع تغذیه
- بازدید برد برای آثار سوختگی یا رطوبت
- تست اتصال کوتاه ورودی
- تست فیوز و Protection Circuit
- بررسی MOSFET ورودی و DC-DC Converter
- اندازه‌گیری ریل‌های اصلی برد
- بررسی Reset و Clock پردازنده
- جداکردن هد، کاتر یا موتور مشکوک
- تست نهایی هنگام Feed و Print
کارآموزانی که می‌خواهند روش پذیرش و تعمیر دستگاه‌های مشابه را در محیط خدماتی نیز بررسی کنند، می‌توانند صفحه تعمیر پرینتر تخصصی را نیز مشاهده کنند.
آموزش عیب‌یابی موتور Stepper و درایور موتور
موتور Stepper وظیفه حرکت دقیق لیبل را بر عهده دارد. گیرکردن مکانیکی، بار اضافی، خرابی سیم‌پیچ، سوکت معیوب یا ایراد Driver IC می‌تواند باعث توقف Feed، صدای غیرعادی یا حرکت لرزشی شود.
روش تست موتور و مدار درایور
- بررسی آزادبودن مکانیزم بدون برق
- تست سوکت و کابل موتور
- مقایسه مقاومت سیم‌پیچ‌ها
- بررسی ولتاژ تغذیه Driver
- بررسی داغ‌شدن غیرعادی IC
- کنترل فرمان‌های خروجی در صورت نیاز با اسیلوسکوپ
- آزمایش موتور سالم روی برد در صورت امکان
- تست دستگاه در سرعت‌های مختلف چاپ
آموزش تعمیر USB، LAN و ارتباط کامپیوتری
لیبل پرینترها بسته به مدل از USB، Ethernet، RS-232، Wi-Fi یا Bluetooth استفاده می‌کنند. تعمیرکار باید تشخیص دهد مشکل از پورت سخت‌افزاری، Driver، تنظیم IP، نرم‌افزار طراحی لیبل یا تنظیمات خود دستگاه است.
مراحل عیب‌یابی شناسایی نشدن لیبل پرینتر
- اجرای Self-Test بدون رایانه
- بررسی کابل ارتباطی
- تست با USB Port دیگر
- بررسی Device Manager ویندوز
- نصب Driver مناسب مدل دستگاه
- کنترل Print Queue
- بررسی سرویس Print Spooler
- کنترل IP و Subnet در اتصال LAN
- اجرای Ping برای مدل‌های شبکه
- بررسی Baud Rate در RS-232
- تست سوکت و قطعات حفاظتی پورت روی برد
- ارسال دستور چاپ آزمایشی
آموزش BarTender و نرم‌افزار چاپ لیبل
بخشی از خطاهایی که به تعمیرگاه ارجاع داده می‌شوند در واقع سخت‌افزاری نیستند. تعریف اشتباه اندازه لیبل، Driver نامناسب، رزولوشن متفاوت، Orientation یا انتخاب نادرست Media می‌تواند خروجی چاپ را جابه‌جا یا ناقص کند.
تنظیماتی که در کلاس تمرین می‌شود
- نصب Driver صحیح دستگاه
- تعریف عرض و ارتفاع لیبل
- تنظیم Gap و Margin
- انتخاب Direct Thermal یا Thermal Transfer
- تنظیم Print Speed
- تنظیم Darkness
- انتخاب Rotation و Orientation
- طراحی بارکد یک‌بعدی
- طراحی QR Code و بارکد دوبعدی
- تنظیم متن و فونت فارسی
- چاپ Serial Number
- چاپ اطلاعات متغیر
- اتصال Excel یا Database در پروژه‌های کاربردی
- کار با BarTender و ZebraDesigner
آموزش تعمیر کاتر اتوماتیک Auto Cutter
در فیش پرینترها و برخی مدل‌های لیبل زن، کاتر پس از چاپ کاغذ یا لاینر را برش می‌دهد. چسب، خرده کاغذ، خرابی چرخ‌دنده، موتور کاتر یا سنسور Home می‌تواند موجب Cutter Error شود.
چک‌لیست تعمیر کاتر
- بررسی وجود کاغذ یا چسب بین تیغه‌ها
- آزادکردن مکانیزم طبق روش سازنده
- کنترل چرخ‌دنده‌های کاتر
- تست Cutter Motor
- بررسی Cutter Home Sensor
- کنترل کابل و سوکت
- اندازه‌گیری ولتاژ موتور
- بررسی Driver Circuit
- کنترل ضخامت Media
- اجرای Self-Test پس از مونتاژ
آموزش تعمیر فیش پرینتر حرارتی فروشگاهی
فیش پرینتر حرارتی در فروشگاه، رستوران، داروخانه، پارکینگ و صندوق‌های فروشگاهی استفاده می‌شود. اصول هد، پلاتن، سنسور، موتور و برد این دستگاه‌ها به لیبل پرینتر نزدیک است و به همین دلیل در کارگاه مورد بررسی قرار می‌گیرند.
خرابی‌های پرتکرار فیش پرینتر
- روشن نشدن دستگاه
- ریست شدن هنگام چاپ
- چاپ کمرنگ
- خط سفید روی رسید
- حرکت نکردن کاغذ
- گیرکردن رول
- برش ناقص کاتر
- Cover Open Error
- شناسایی نشدن در صندوق فروشگاهی
- قطع ارتباط USB یا LAN
- چاپ کاراکترهای نامفهوم
- داغ‌شدن آداپتور یا هد
آموزش تعمیر موبایل پرینتر و مدار باتری
در تعمیر Mobile Printer علاوه بر مکانیک و هد حرارتی، مدار Battery Management، شارژ، کانکتور، Bluetooth و Wi-Fi اهمیت دارد. این دستگاه‌ها به دلیل استفاده سیار بیشتر در معرض ضربه، شکستگی قاب، رطوبت و خرابی سوکت شارژ هستند.
مباحث عملی تعمیر پرینتر پرتابل
- اندازه‌گیری ولتاژ باتری
- بررسی سلول‌های لیتیومی
- تست مدار Protection
- عیب‌یابی مدار Charging
- تعویض سوکت شارژ
- رفع خاموشی هنگام Print
- تست Bluetooth
- بررسی Wi-Fi
- تست هد و پلاتن
- تعمیر سنسور Paper Out
- بررسی برد اصلی
- Pair کردن مجدد دستگاه
آشنایی با تعمیر پرینتر کارت PVC
Card Printer برای چاپ کارت پرسنلی، عضویت، شناسایی، گارانتی و کارت‌های PVC استفاده می‌شود. ساختار آن با لیبل پرینتر متفاوت است اما در بخش هد حرارتی، موتور، سنسورها، ریبون و کنترل برد نقاط مشترکی وجود دارد.
خرابی‌های رایج پرینتر کارت
- گیرکردن کارت در مسیر
- کج‌شدن کارت
- شناسایی نشدن ریبون
- چاپ ناقص رنگ‌ها
- Registration نامناسب رنگ
- خط ثابت روی تصویر
- خرابی غلطک انتقال کارت
- کارنکردن Flipper
- ایراد Laminator
- نیاز به Sensor Calibration

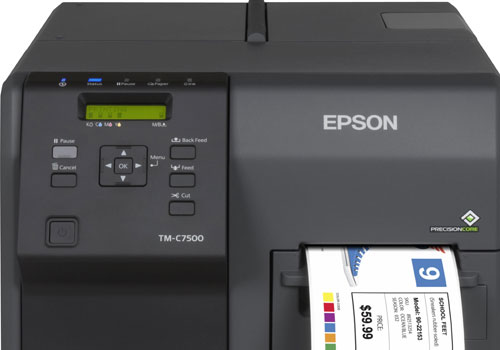

آشنایی با پرینتر لیبل رنگی و جوهرافشان
برخی لیبل پرینترهای رنگی از فناوری Inkjet استفاده می‌کنند و ساختار آن‌ها با لیبل زن Thermal متفاوت است. در این مدل‌ها مسیر جوهر، Printhead، نازل‌ها، سنسورهای Media و سیستم Maintenance اهمیت بیشتری دارد.
خرابی‌های رایج لیبل پرینتر رنگی
- چاپ نشدن یک یا چند رنگ
- گرفتگی نازل
- Banding در چاپ
- جابه‌جایی تصویر
- ناهماهنگی رنگ
- کج‌کشیدن رول
- خطای کارتریج یا Ink Tank
- Maintenance Box Error
- قطع ارتباط با نرم‌افزار چاپ
آشنایی با ساختار جت پرینتر صنعتی
جت پرینتر صنعتی برای چاپ تاریخ تولید، تاریخ انقضا، Batch Number، بارکد و اطلاعات متغیر روی بسته‌بندی استفاده می‌شود. ساختار این دستگاه با Label Printer حرارتی متفاوت است و سیستم جوهر، نازل، پمپ، فیلتر و سنسور محصول در آن اهمیت دارد.
برای شناخت بیشتر خانواده چاپگرهای صنعتی و مقایسه کاربردهای آن‌ها می‌توان مطلب چاپ دستگاه بنر را نیز بررسی کرد؛ زیرا درک تفاوت فناوری‌های چاپ به تشخیص صحیح مسیر عیب‌یابی کمک می‌کند.
مباحث کاربردی عیب‌یابی جت پرینتر
- شناخت هد و مسیر جوهر
- بررسی پمپ و فیلتر
- کنترل شلنگ‌ها و اتصالات
- رفع گرفتگی نازل
- بررسی کیفیت پاشش
- تست Product Sensor
- بررسی Encoder خط تولید
- تست برد Power و Control
- تنظیم ارتفاع و سرعت چاپ
- سرویس دستگاه برای جلوگیری از خشک‌شدن جوهر
جدول عیب‌یابی خرابی‌های رایج لیبل پرینتر
| علامت خرابی | بخش‌های قابل بررسی | اولین اقدام عیب‌یابی |
|---|---|---|
| دستگاه روشن نمی‌شود | آداپتور، ورودی برق، پاور و مین‌برد | اندازه‌گیری ولتاژ و تست اتصال کوتاه |
| چاپ کمرنگ است | هد، پلاتن، ریبون، لیبل و Darkness | تمیزکردن هد و تست مواد مصرفی سالم |
| خط سفید عمودی وجود دارد | هد، پلاتن و کابل هد | چاپ Self-Test و بررسی ثابت بودن خط |
| چند لیبل سفید رد می‌کند | Gap Sensor و Media Setting | تمیزکردن سنسور و Calibration |
| خطای Media Out | سنسور، نوع Media و تنظیم Gap | بررسی موقعیت سنسور و نوع لیبل |
| ریبون چروک می‌شود | پلاتن، فشار هد و محورهای ریبون | اصلاح مسیر و فشار هد |
| لیبل کج حرکت می‌کند | Media Guide، پلاتن و Roll Holder | تنظیم راهنمای عرض و بررسی پلاتن |
| هنگام چاپ ریست می‌شود | آداپتور، هد، موتور و مدار تغذیه | اندازه‌گیری افت ولتاژ زیر بار |
| موتور صدای تق‌تق دارد | گیربکس، موتور و Driver | بررسی آزادبودن مکانیزم |
| در رایانه شناسایی نمی‌شود | کابل، Driver، USB و مین‌برد | Self-Test و آزمایش روی سیستم دیگر |
| شبکه وصل نمی‌شود | IP، کابل LAN، پورت و Network Board | بررسی IP و اجرای Ping |
| کاتر عمل نمی‌کند | تیغه، موتور، دنده و Home Sensor | پاک‌سازی مسیر و تست سنسور |
ابزارهای موردنیاز برای تعمیر لیبل پرینتر
| گروه ابزار | ابزارهای پیشنهادی | کاربرد |
|---|---|---|
| ابزار دستی | پیچ‌گوشتی، پنس، دم‌باریک و خارکش | باز و بسته کردن دستگاه |
| اندازه‌گیری | مولتی‌متر و منبع تغذیه آزمایشگاهی | تست ولتاژ، جریان و اتصال کوتاه |
| تست پیشرفته | اسیلوسکوپ | بررسی Clock و سیگنال‌های درایو |
| لحیم‌کاری | هویه، هیتر، فلکس و قلع‌کش | تعویض SMD، IC و سوکت |
| سرویس | برس نرم و پارچه بدون پرز | تمیزکاری هد و سنسورها |
| تست چاپ | لیبل، ریبون و بارکدخوان مرجع | ارزیابی کیفیت نهایی چاپ |
| ایمنی | زیرانداز ESD و تجهیزات ایمنی | محافظت از برد و تعمیرکار |
روش صحیح سرویس و نگهداری لیبل پرینتر
گرد کاغذ، چسب لیبل و ذرات ریبون به‌مرور روی هد، پلاتن و سنسورها جمع می‌شوند. سرویس صحیح دستگاه می‌تواند از بسیاری از ایرادهای کیفیت چاپ و Media Detection جلوگیری کند.
چک‌لیست سرویس دوره‌ای دستگاه لیبل زن
- خاموش‌کردن دستگاه قبل از سرویس
- خارج‌کردن رول لیبل و ریبون
- پاک‌کردن گرد کاغذ از مسیر
- تمیزکردن هد با ماده مناسب
- بررسی سطح Platen Roller
- پاک‌کردن چسب باقی‌مانده از مسیر
- تمیزکردن Gap Sensor
- تمیزکردن Black Mark Sensor
- بررسی چرخ‌دنده و تسمه
- کنترل کابل هد
- بررسی سوکت‌ها و کانکتورها
- نصب صحیح Media
- اجرای Calibration
- گرفتن Test Print
روش عملی یادگیری تعمیرات لیبل پرینتر در کارگاه
آموزش زمانی کاربردی است که کارآموز بتواند مانند یک تعمیرکار واقعی از شرح خرابی مشتری به عیب اصلی برسد. به همین دلیل تمرین‌ها بر اساس سناریوی واقعی تعمیرگاه انجام می‌شوند.
- پذیرش دستگاه: ثبت مدل، Serial و شرح ایراد
- بازدید اولیه: بررسی ضربه، شکستگی، آلودگی و سوختگی
- تست عملکرد: بررسی چراغ‌ها، صدا، Feed و کیفیت چاپ
- Self-Test: تفکیک ایراد سخت‌افزاری از نرم‌افزاری
- تفکیک بخش معیوب: هد، مکانیک، سنسور، برد یا ارتباط
- اندازه‌گیری: ولتاژگیری و تست قطعات مرتبط
- تعمیر هدفمند: سرویس یا تعویض قطعه تأییدشده
- Calibration: تنظیم سنسور و Media
- تست بارکد: کنترل وضوح و خوانایی
- تست ارتباط: بررسی USB یا LAN
- تست نهایی: چاپ چندین لیبل در شرایط کاری مختلف
کنترل کیفیت بارکد پس از تعمیر
ممکن است چاپ از نظر ظاهری قابل‌قبول باشد اما بارکدخوان نتواند اطلاعات را به‌درستی بخواند. بعد از تعمیر هد، تنظیم Darkness یا تعویض پلاتن، کیفیت بارکد نیز باید بررسی شود.
مواردی که در تست نهایی بررسی می‌شوند
- وضوح خطوط بارکد
- وجود نداشتن خط سفید ثابت
- عدم پخش‌شدگی یا سوختگی چاپ
- موقعیت صحیح بارکد روی لیبل
- خوانایی با بارکدخوان مرجع
- ثبات کیفیت در چاپ متوالی
- توقف صحیح بین لیبل‌ها
- Feed یکنواخت بدون لغزش
بازار کار تعمیر پرینتر لیبل زن
لیبل پرینتر در بسیاری از کسب‌وکارها بخشی از فرآیند فروش، انبارداری، بسته‌بندی و ارسال کالا است. از کار افتادن دستگاه می‌تواند چاپ بارکد و برچسب مرسوله را متوقف کند؛ به همین دلیل سرویس سریع این تجهیزات برای بسیاری از مجموعه‌ها اهمیت دارد.
تعمیرکار این حوزه می‌تواند علاوه بر تعمیر سخت‌افزار، خدمات نصب دستگاه، تنظیم نرم‌افزار، کالیبراسیون، راه‌اندازی شبکه، تعویض هد و سرویس دوره‌ای را نیز ارائه کند.
خدمات قابل ارائه پس از یادگیری دوره
- تعمیر لیبل پرینتر رومیزی
- تعمیر لیبل پرینتر صنعتی
- تعویض و تست Thermal Print Head
- تعویض Platen Roller
- تعمیر موتور و گیربکس
- تعمیر برد اصلی و پاور
- رفع Media Out
- رفع Label Skip
- تنظیم Gap و Black Mark
- Calibration دستگاه
- رفع چروک ریبون
- تعمیر Auto Cutter
- نصب Driver و نرم‌افزار چاپ
- راه‌اندازی USB و LAN
- تعمیر موبایل پرینتر
- تعمیر فیش پرینتر
- سرویس دوره‌ای تجهیزات فروشگاهی
مهارت‌هایی که در پایان دوره تعمیر لیبل پرینتر کسب می‌کنید
- شناخت Direct Thermal و Thermal Transfer
- شناخت انواع لیبل و ریبون
- باز و بسته کردن اصولی دستگاه
- تست Thermal Print Head
- تشخیص نقاط سوخته هد
- تعویض و سرویس Platen Roller
- تعمیر موتور و گیربکس
- تست Gap Sensor
- تست Black Mark Sensor
- تست Ribbon Sensor
- رفع خطای Media Out
- رفع ردکردن چند لیبل
- اجرای Auto و Manual Calibration
- رفع Ribbon Wrinkle
- تعمیر مین‌برد و مدار Power
- تست Stepper Motor Driver
- بررسی Head Driver
- تعمیر Auto Cutter
- تست Cutter Home Sensor
- رفع مشکلات USB و LAN
- تنظیم IP لیبل پرینتر شبکه
- نصب Driver
- کار با BarTender و ZebraDesigner
- تعمیر فیش پرینتر حرارتی
- تعمیر موبایل پرینتر
- کنترل کیفیت بارکد پس از تعمیر
