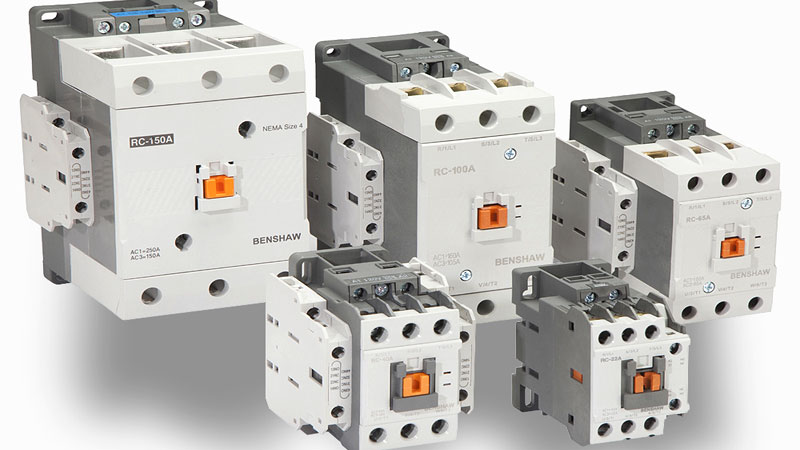

بررسی مفهوم و عملکرد تیغه کمکی در کنتاکتور

کنتاکتور چگونه کار می‌کند و تیغه کمکی چه نقشی دارد؟

تیغه کمکی کنتاکتور یا Auxiliary Contact یکی از مهم‌ترین اجزای مدار فرمان در برق صنعتی است. این قطعه برای عبور جریان اصلی موتور طراحی نشده، بلکه وظیفه آن ارسال فرمان، ایجاد خودنگهدار، اینترلاک، اعلام وضعیت کنتاکتور و انتقال سیگنال به PLC است.

برای درک عملکرد تیغه کمکی ابتدا باید تفاوت کنتاکتور با تجهیزات حفاظتی را بشناسیم. کنتاکتور وسیله حفاظتی اتصال کوتاه نیست. وظیفه اصلی آن قطع و وصل مکرر بار تحت فرمان الکتریکی است؛ در حالی که حفاظت اتصال کوتاه معمولاً توسط فیوز یا کلید حفاظتی مناسب انجام می‌شود و حفاظت اضافه‌بار موتور نیز می‌تواند بر عهده رله اضافه‌بار باشد.

اگر می‌خواهید کنتاکتور، رله حرارتی، مدار فرمان موتور و تجهیزات تابلو را به‌صورت عملی یاد بگیرید، مطالعه مباحث آموزش برق صنعتی مسیر مناسبی برای تکمیل این مبحث است. ⚡

کنتاکتور یک کلید الکترومغناطیسی است. زمانی که ولتاژ مناسب به کویل کنتاکتور اعمال می‌شود، سیم‌پیچ میدان مغناطیسی ایجاد می‌کند. این میدان هسته متحرک را به سمت هسته ثابت می‌کشد و در نتیجه وضعیت کنتاکت‌های اصلی و کمکی تغییر می‌کند.

در بیشتر کنتاکتورها پایانه‌های تغذیه کویل با علامت‌های A1 و A2 مشخص می‌شوند. با تحریک کویل:

• کنتاکت‌های NO یا Normally Open از حالت باز به بسته می‌روند.
• کنتاکت‌های NC یا Normally Closed از حالت بسته به باز می‌روند.
• کنتاکت‌های اصلی مسیر توان را برای مصرف‌کننده برقرار یا قطع می‌کنند.
• کنتاکت‌های کمکی وضعیت کنتاکتور را به مدار فرمان منتقل می‌کنند.

با قطع ولتاژ کویل، میدان مغناطیسی از بین می‌رود و فنر بازگشت، هسته و کنتاکت‌ها را به وضعیت عادی بازمی‌گرداند.

اجزای کنتاکتور را قبل از شناخت تیغه کمکی بشناسید

برای عیب‌یابی یا سیم‌بندی صحیح کنتاکتور باید اجزای داخلی آن را بشناسید. ساختمان دقیق کنتاکتور با توجه به برند و سری محصول متفاوت است، اما اجزای اصلی معمولاً شامل موارد زیر هستند:

کویل یا بوبین کنتاکتور

کویل کنتاکتور میدان مغناطیسی لازم برای حرکت هسته را ایجاد می‌کند. ولتاژ نامی کویل باید دقیقاً با ولتاژ مدار فرمان متناسب باشد. کویل‌ها بسته به مدل می‌توانند برای ولتاژهای مختلف AC یا DC طراحی شده باشند.

هسته ثابت و هسته متحرک

با تحریک بوبین، هسته متحرک به سمت هسته ثابت جذب می‌شود. این حرکت مکانیکی باعث تغییر وضعیت هم‌زمان کنتاکت‌های اصلی و کمکی خواهد شد.

کنتاکت‌های اصلی یا قدرت

کنتاکت‌های اصلی برای عبور جریان بار طراحی شده‌اند. در یک کنتاکتور سه‌پل مخصوص موتور سه‌فاز، سه مسیر اصلی برای قطع و وصل فازها وجود دارد.

در بسیاری از کنتاکتورها ترمینال‌های سمت ورودی با نشانه‌هایی مانند 1L1، 3L2 و 5L3 و سمت خروجی با 2T1، 4T2 و 6T3 مشخص می‌شوند.

کنتاکت کمکی

کنتاکت کمکی برای عبور جریان اصلی الکتروموتور نیست و ظرفیت آن باید براساس مشخصات سازنده و نوع بار مدار فرمان بررسی شود. این کنتاکت برای ارسال وضعیت، کنترل رله‌ها، چراغ سیگنال، ورودی PLC، مدار خودنگهدار و اینترلاک کاربرد دارد.

فنر بازگشت و محفظه

فنر باعث بازگشت هسته متحرک به وضعیت اولیه پس از قطع تغذیه کویل می‌شود. تمام این مجموعه داخل محفظه عایق مقاوم قرار می‌گیرد تا تجهیزات داخلی در برابر تماس ناخواسته، گردوغبار و شرایط محیطی متناسب با طراحی محصول محافظت شوند.

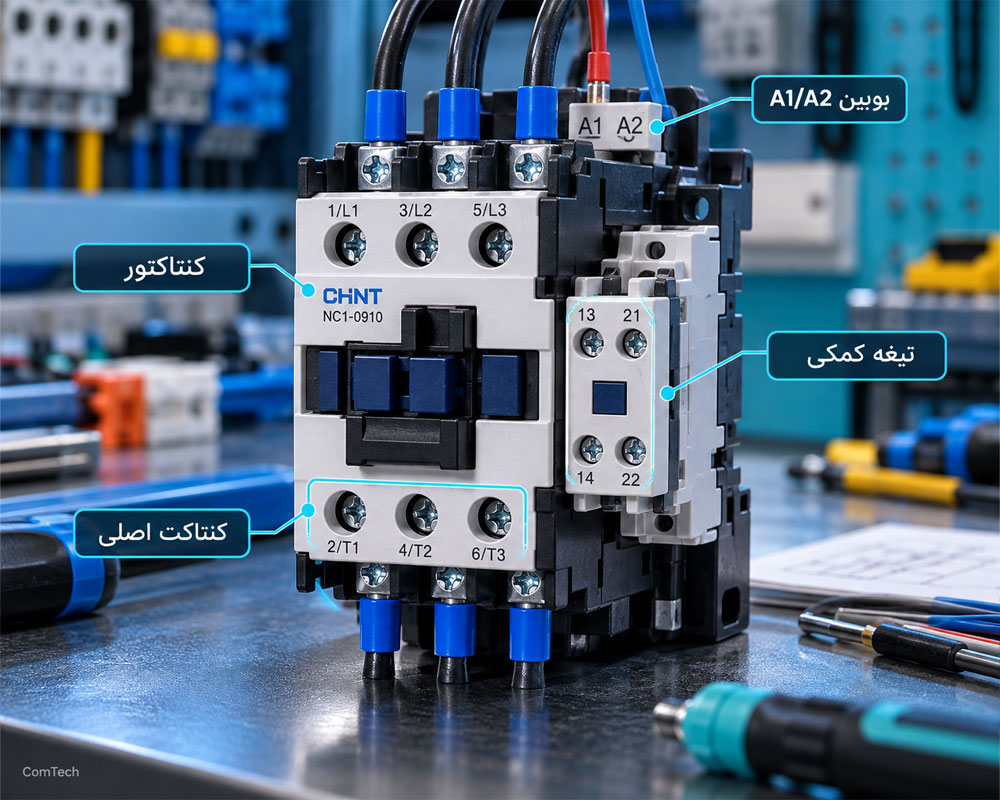

تیغه کمکی کنتاکتور چیست؟

تیغه کمکی کنتاکتور مجموعه‌ای از کنتاکت‌های کم‌قدرت‌تر است که همراه با عملکرد کنتاکتور تغییر وضعیت می‌دهد. تیغه کمکی ممکن است به‌صورت داخلی روی کنتاکتور وجود داشته باشد یا به‌عنوان یک بلوک کنتاکت کمکی جداگانه روی جلو یا کنار کنتاکتور نصب شود.

زمانی که تعداد کنتاکت‌های کمکی داخلی کنتاکتور برای طراحی مدار کافی نباشد، یک Auxiliary Contact Block سازگار با همان سری کنتاکتور اضافه می‌شود.

تفاوت کنتاکت کمکی با کنتاکتور کمکی چیست؟

این دو اصطلاح گاهی به اشتباه به جای یکدیگر استفاده می‌شوند:

• کنتاکت کمکی یا Auxiliary Contact Block: بلوک تیغه‌ای است که به کنتاکتور اضافه می‌شود.
• کنتاکتور کمکی یا Contactor Relay: یک تجهیز مستقل شبیه کنتاکتور است که عمدتاً برای مدارهای فرمان و منطق کنترلی طراحی شده است.

بنابراین هر تیغه کمکی را نباید «کنتاکتور کمکی» نامید.

تفاوت کنتاکت اصلی و کنتاکت کمکی کنتاکتور

NO و NC در تیغه کمکی کنتاکتور یعنی چه؟

دو اصطلاحی که هنگام خرید، نقشه‌خوانی و سیم‌بندی کنتاکتور دائماً مشاهده می‌کنید NO و NC هستند.

تیغه NO چیست؟

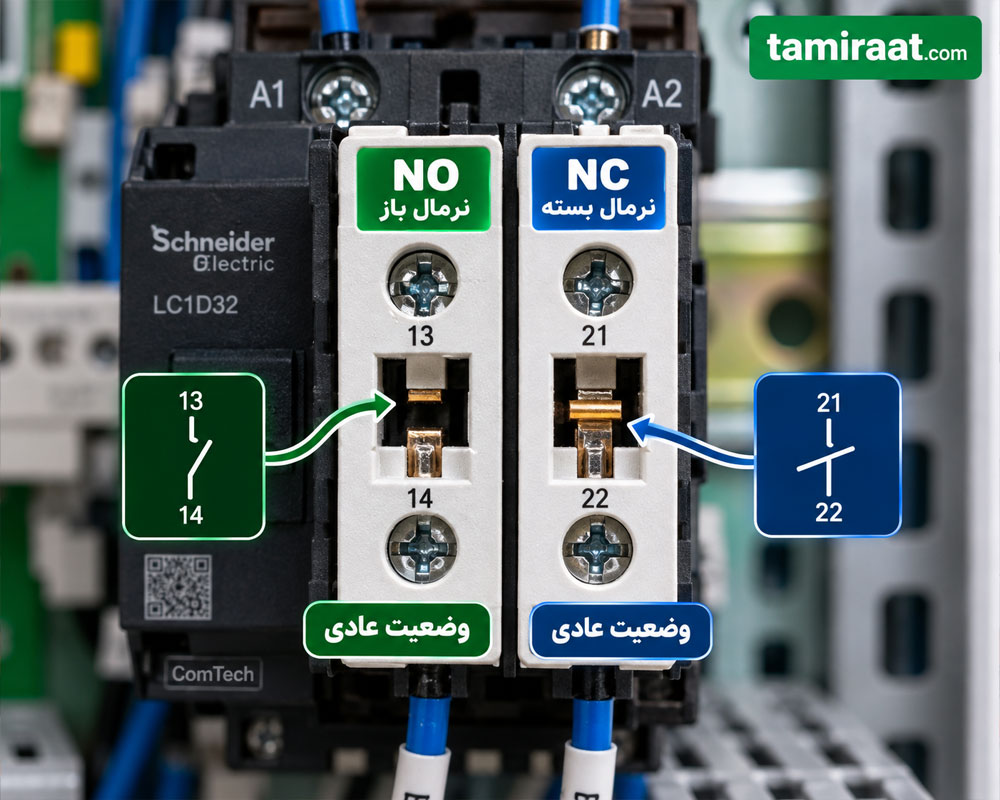

NO مخفف Normally Open یا «نرمال باز» است. زمانی که کویل کنتاکتور خاموش است، این تیغه باز است و جریان عبور نمی‌کند. با تحریک کنتاکتور، تیغه NO بسته می‌شود.

یکی از مشهورترین کاربردهای آن، ایجاد مدار خودنگهدار کنتاکتور است.

تیغه NC چیست؟

NC مخفف Normally Closed یا «نرمال بسته» است. در حالت عادی مسیر بسته است؛ اما با تحریک کنتاکتور، کنتاکت NC باز می‌شود.

از NC معمولاً در مدارهای اینترلاک، توقف، اعلام وضعیت معکوس و جلوگیری از فعال شدن هم‌زمان تجهیزات استفاده می‌شود.

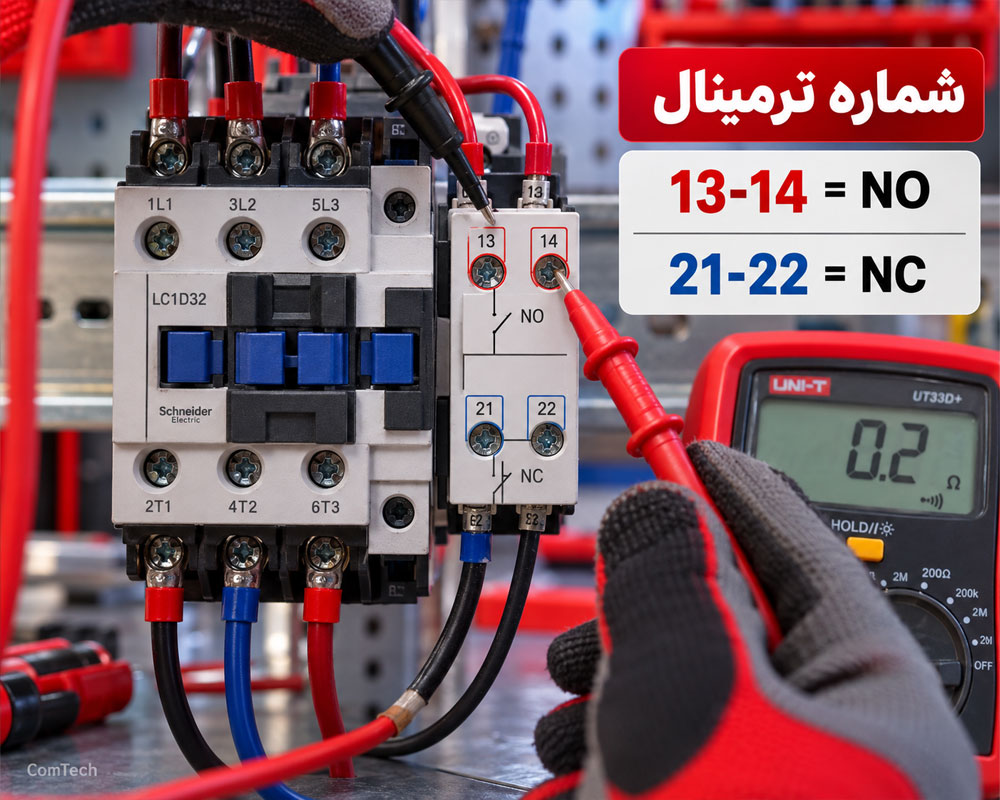

شماره ترمینال تیغه کمکی کنتاکتور چگونه خوانده می‌شود؟

یکی از بخش‌های مهم در آموزش نقشه‌خوانی کنتاکتور شناخت شماره ترمینال‌ها است. در تجهیزات مطابق سیستم رایج IEC، زوج شماره‌ها عملکرد کنتاکت کمکی را مشخص می‌کنند.

انواع تیغه کمکی کنتاکتور از نظر تعداد NO و NC

بلوک‌های کمکی با ترکیب‌های مختلف تولید می‌شوند تا طراح مدار بتواند تعداد خروجی فرمان مورد نیاز را ایجاد کند. بسته به سازنده و سری کنتاکتور، نمونه‌های زیر رایج هستند:

• 1NO؛ یک کنتاکت نرمال باز
• 1NC؛ یک کنتاکت نرمال بسته
• 1NO+1NC؛ یک باز و یک بسته
• 2NO؛ دو کنتاکت نرمال باز
• 2NC؛ دو کنتاکت نرمال بسته
• 2NO+2NC؛ دو باز و دو بسته
• 3NO+1NC؛ سه باز و یک بسته
• 1NO+3NC؛ یک باز و سه بسته
• 4NO؛ چهار کنتاکت نرمال باز

وجود یک ترکیب خاص در بازار به برند، فریم و سری کنتاکتور بستگی دارد؛ بنابراین قبل از خرید، کد فنی بلوک و جدول سازگاری سازنده را بررسی کنید.

انواع کنتاکت کمکی از نظر روش نصب روی کنتاکتور

بلوک‌های کمکی تنها از نظر NO و NC متفاوت نیستند. محل و مکانیزم نصب آن‌ها نیز با توجه به طراحی کنتاکتور فرق می‌کند.

تیغه کمکی نصب از جلو

این مدل روی قسمت جلویی کنتاکتور نصب می‌شود و یکی از رایج‌ترین روش‌ها برای افزایش تعداد کنتاکت فرمان است.

تیغه کمکی نصب جانبی

در این نوع، بلوک در کنار بدنه کنتاکتور قرار می‌گیرد. این روش زمانی مفید است که فضای جلوی تجهیز برای تجهیزات یا بلوک‌های دیگری استفاده شده باشد.

بلوک‌های کمکی مخصوص هر سری

روش نصب در تمامی برندها یکسان نیست. ممکن است یک بلوک از نظر ظاهری شبیه کنتاکتور باشد اما روی سری دیگر قابل نصب نباشد. سازگاری مکانیکی و الکتریکی باید از دیتاشیت مشخص شود.

مشخصات مهم تیغه کمکی هنگام خرید

برای انتخاب بهترین تیغه کمکی کنتاکتور تنها دانستن تعداد NO و NC کافی نیست. موارد زیر را بررسی کنید:

• مدل و سری دقیق کنتاکتور
• تعداد کنتاکت‌های NO و NC
• نوع نصب؛ جلو یا جانبی
• ولتاژ نامی مدار فرمان
• جریان کاری مجاز کنتاکت
• رده بهره‌برداری کنتاکت مانند AC-15 یا DC-13 در کاربردهای مربوط
• نوع بار متصل به تیغه
• تعداد دفعات عملکرد مکانیکی و الکتریکی
• شماره فنی و سازگاری اعلام‌شده توسط سازنده

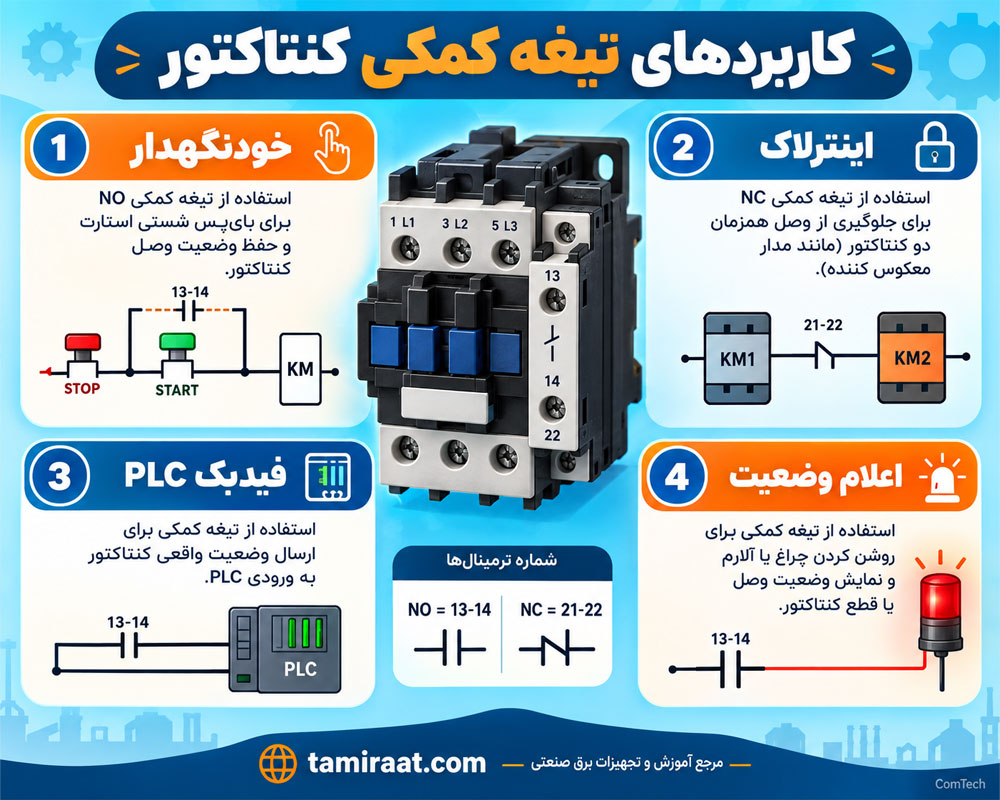

وظیفه تیغه کمکی کنتاکتور در مدار فرمان چیست؟

کنتاکت کمکی امکان ساخت منطق فرمان بدون عبور جریان سنگین از شستی‌ها و تجهیزات کنترلی را فراهم می‌کند. مهم‌ترین کاربردهای آن عبارت‌اند از:

• ساخت مدار خودنگهدار کنتاکتور
• ایجاد اینترلاک بین دو کنتاکتور
• اعلام روشن یا خاموش بودن کنتاکتور
• ارسال فیدبک وضعیت به PLC
• فرمان دادن به چراغ سیگنال
• فعال کردن رله یا تایمر
• ساخت مدار چپ‌گرد و راست‌گرد
• کنترل توالی عملکرد تجهیزات
• استفاده در مدار ستاره مثلث
• ایجاد منطق کنترلی در تابلو برق

مدار خودنگهدار کنتاکتور با تیغه NO چگونه کار می‌کند؟

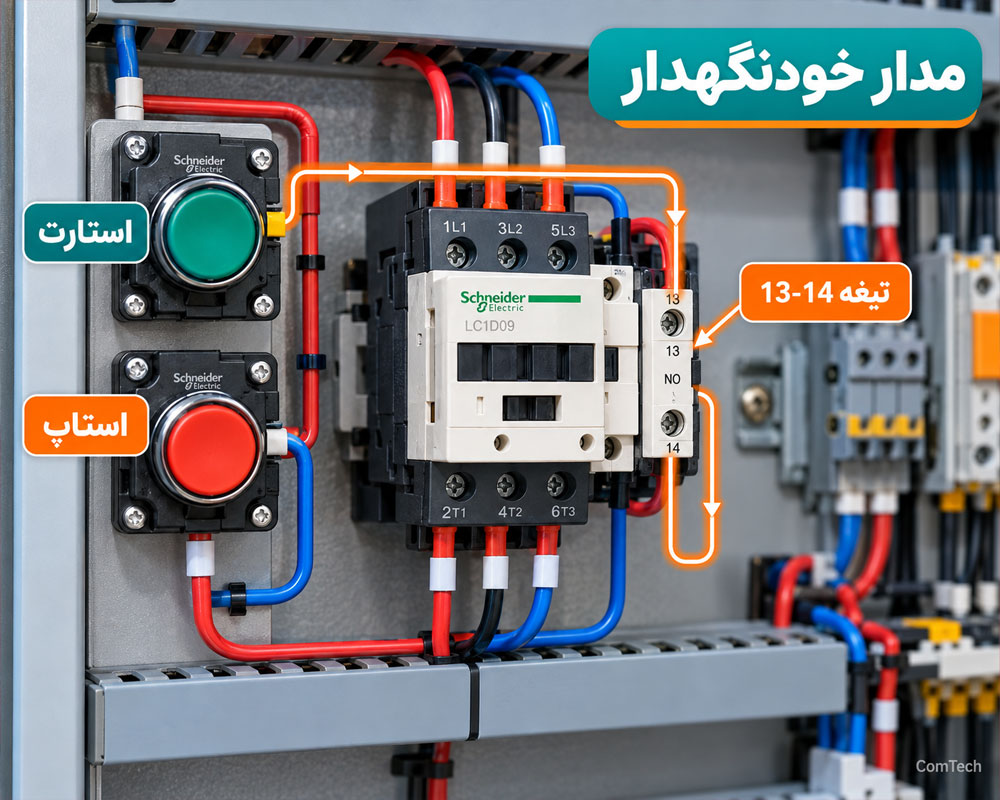

مدار خودنگهدار یکی از اولین مدارهایی است که در آموزش برق صنعتی یاد می‌گیرید. هدف این مدار آن است که پس از رها کردن شستی START، کنتاکتور همچنان فعال بماند.

مراحل عملکرد خودنگهدار

1. شستی STOP که معمولاً NC است در مسیر تغذیه مدار فرمان قرار دارد.
2. با فشردن شستی START، ولتاژ به A1 و A2 کویل می‌رسد.
3. کنتاکتور جذب می‌کند.
4. تیغه کمکی NO کنتاکتور نیز بسته می‌شود.
5. این تیغه به‌صورت موازی با START مسیر جدیدی برای تغذیه بوبین ایجاد می‌کند.
6. با رها کردن START، تغذیه کویل از طریق تیغه خودنگهدار ادامه پیدا می‌کند.
7. با فشردن STOP مسیر کویل قطع شده و کنتاکتور آزاد می‌شود.

در دوره‌های آموزش PLC صنعتی نیز مفهوم فیدبک وضعیت کنتاکتور اهمیت زیادی دارد، زیرا PLC باید بتواند تشخیص دهد فرمان خروجی واقعاً به تغییر وضعیت تجهیز منجر شده است یا خیر.

تیغه کمکی در مدار چپ‌گرد راست‌گرد چه کاری انجام می‌دهد؟

در مدار کنترل جهت موتور معمولاً از دو کنتاکتور استفاده می‌شود؛ یکی برای حرکت در جهت اول و دیگری برای جهت معکوس. فعال شدن هم‌زمان دو کنتاکتور می‌تواند وضعیت خطرناکی در مدار قدرت ایجاد کند.

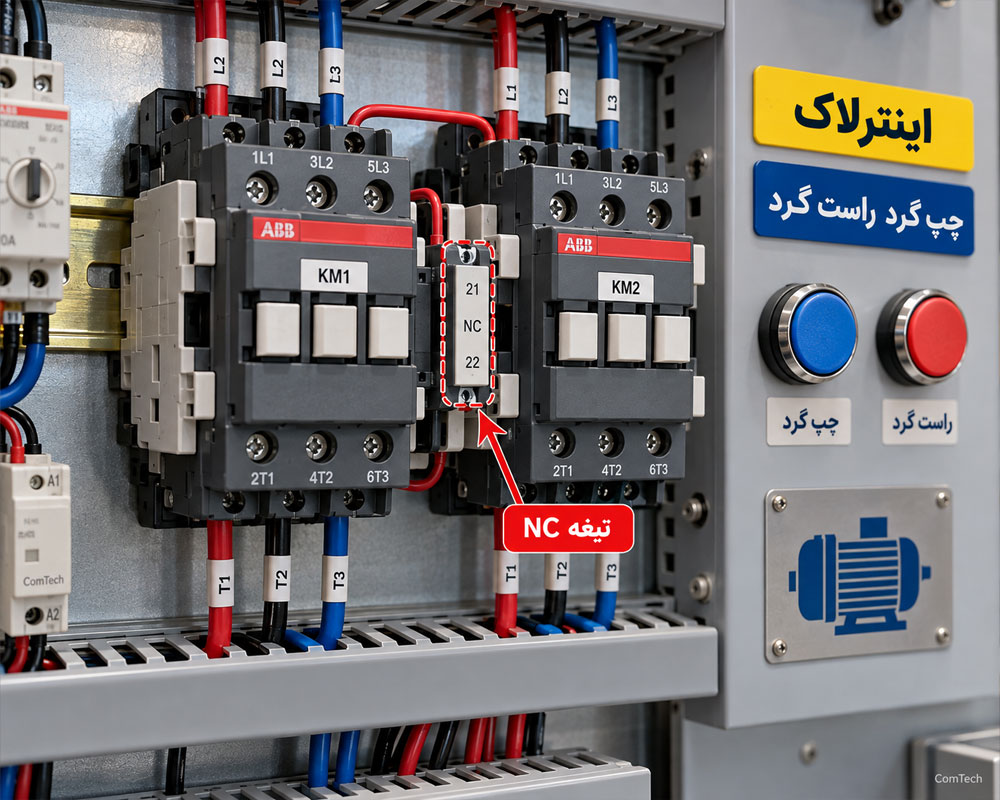

برای جلوگیری از این مشکل می‌توان از اینترلاک الکتریکی با تیغه NC استفاده کرد. تیغه NC کنتاکتور اول در مسیر بوبین کنتاکتور دوم و تیغه NC کنتاکتور دوم در مسیر بوبین کنتاکتور اول قرار می‌گیرد.

در بسیاری از تابلوها علاوه بر اینترلاک الکتریکی، از اینترلاک مکانیکی سازگار با دو کنتاکتور نیز استفاده می‌شود.

کاربرد تیغه کمکی برای PLC و اتوماسیون صنعتی

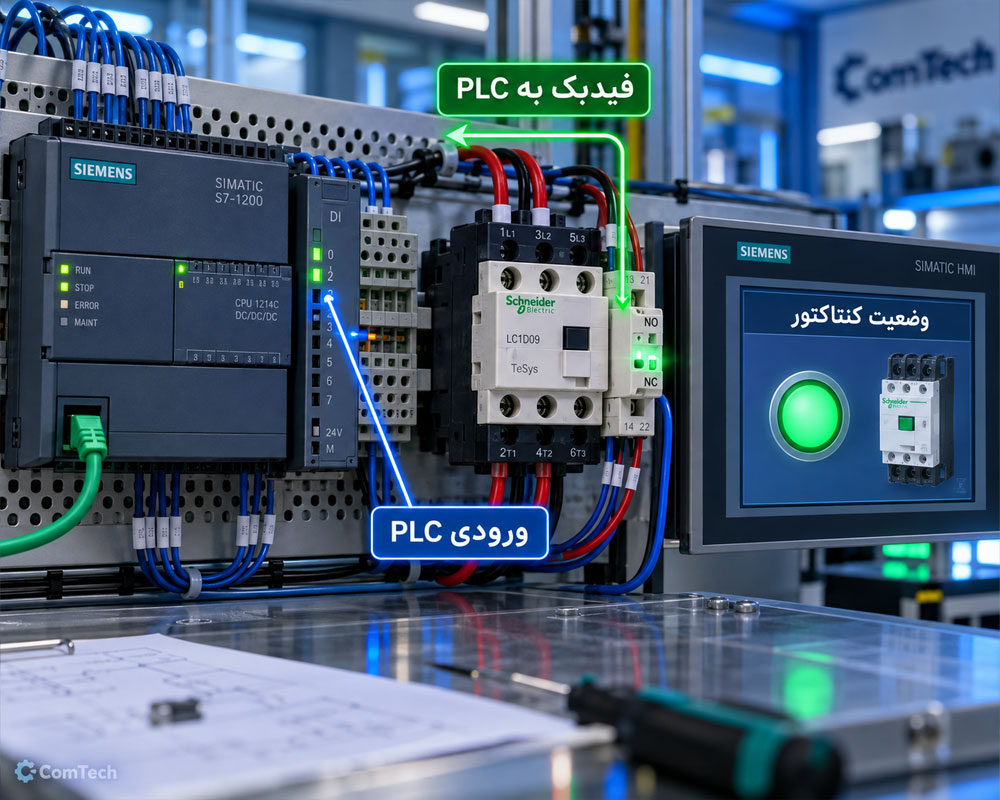

در سیستم‌های اتوماسیون، ارسال صرف یک فرمان از PLC همیشه برای اطمینان از وضعیت تجهیز کافی نیست. در بعضی طراحی‌ها از یک کنتاکت کمکی کنتاکتور برای ارسال فیدبک به ورودی PLC استفاده می‌شود.

برای مثال PLC فرمان RUN را به کنتاکتور می‌دهد و پس از جذب کنتاکتور، تیغه کمکی وضعیت را به ورودی کنترلر گزارش می‌کند. برنامه PLC می‌تواند با مقایسه فرمان و فیدبک، بخشی از خطاهای عملکرد را تشخیص دهد.

نمونه کاربرد فیدبک کنتاکتور

• اعلام وضعیت RUN موتور
• تشخیص عدم جذب کنتاکتور پس از صدور فرمان
• اینترلاک نرم‌افزاری همراه با اینترلاک سخت‌افزاری
• نمایش وضعیت موتور روی HMI
• ثبت وضعیت تجهیزات در سیستم مانیتورینگ

کنتاکت کمکی در کنترل روشنایی مرکزی

کنتاکتورها فقط برای موتور استفاده نمی‌شوند. در ساختمان‌های اداری، تجاری، سالن‌ها و تأسیسات بزرگ می‌توان از کنتاکتورهای مناسب برای کنترل گروهی مدارهای روشنایی استفاده کرد.

در این سیستم‌ها کنتاکت کمکی می‌تواند برای اعلام وضعیت، اینترلاک، ارتباط با تایمر یا سیستم کنترل مرکزی کاربرد داشته باشد.

برای افرادی که هنوز در مباحث پایه سیم‌کشی، حفاظت و مدارهای الکتریکی نیاز به تمرین دارند، آموزش برق ساختمان می‌تواند پایه مناسب‌تری برای شناخت مدارهای الکتریکی ایجاد کند.

تیغه کمکی تایمردار با کنتاکت کمکی ساده چه تفاوتی دارد؟

کنتاکت کمکی ساده تقریباً هم‌زمان با حرکت مکانیکی کنتاکتور تغییر وضعیت می‌دهد. اما در مدارهایی که به تأخیر زمانی نیاز دارند، از تایمر یا بلوک زمانی سازگار استفاده می‌شود.

بسته به نوع تجهیز، تأخیر می‌تواند هنگام وصل یا قطع ایجاد شود. بنابراین بلوک زمانی را نباید صرفاً یک کنتاکت کمکی معمولی در نظر گرفت.

ابزارهای لازم برای تست و سیم‌بندی تیغه کمکی

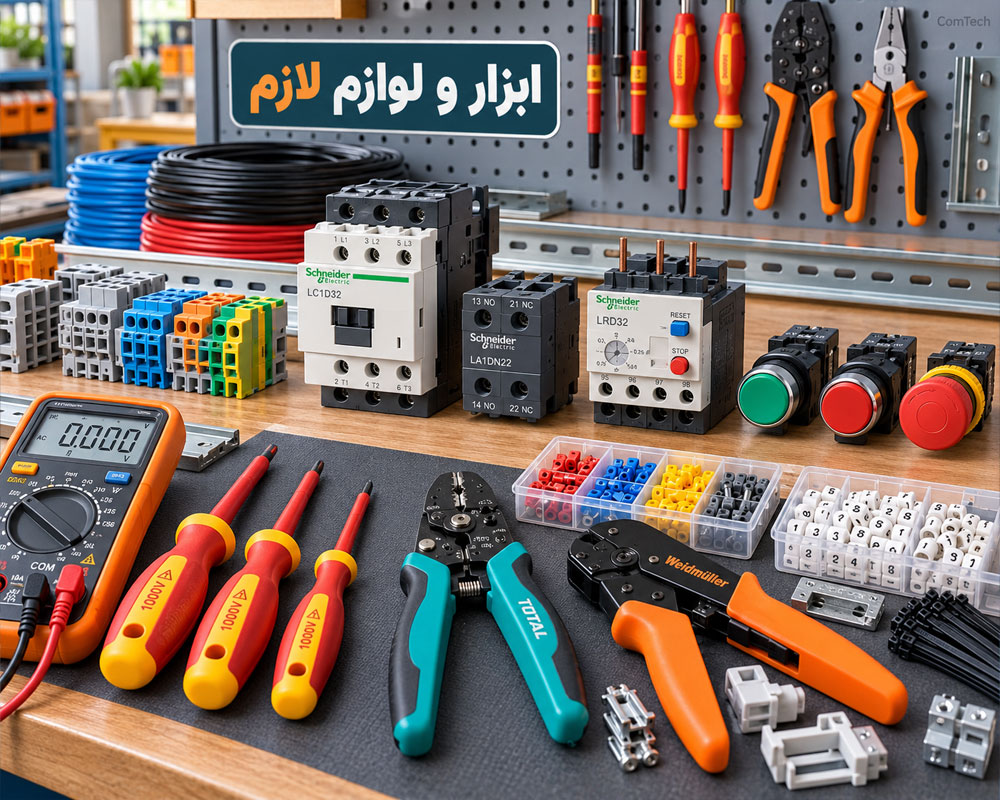

برای تست و سیم‌بندی اصولی تیغه کمکی به ابزارهایی مانند مولتی‌متر، پیچ‌گوشتی عایق، سیم‌لخت‌کن، پرس سرسیم، سیم مناسب مدار فرمان، ترمینال و سرسیم استاندارد نیاز دارید.

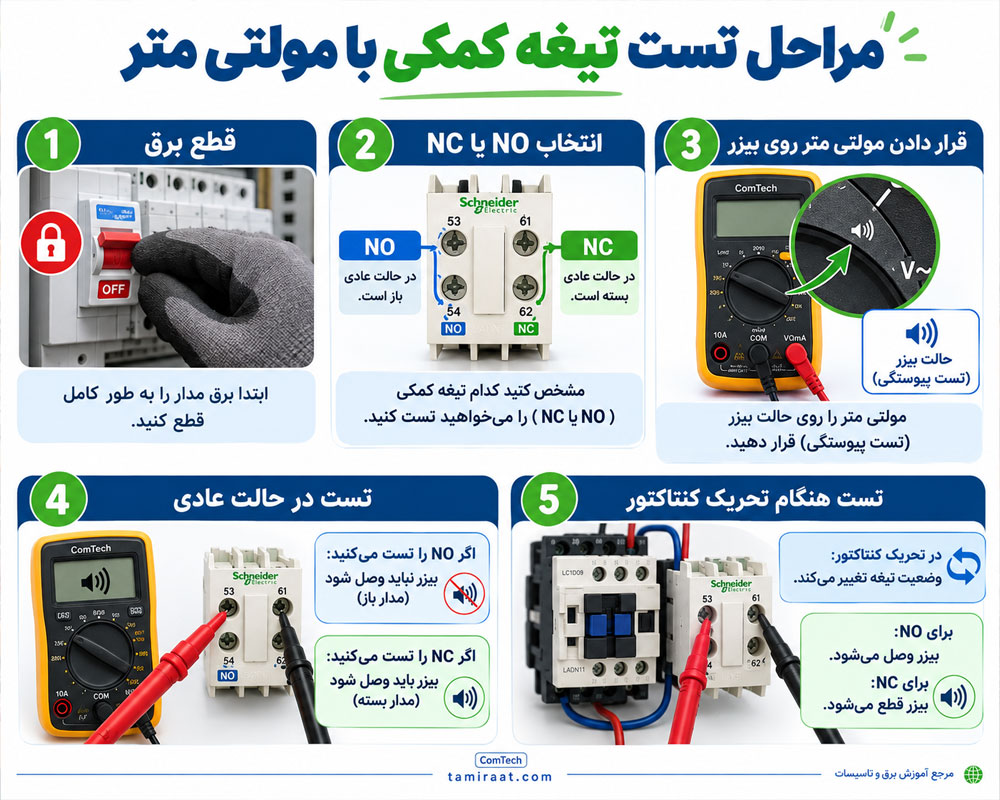

چگونه تیغه کمکی کنتاکتور را با مولتی‌متر تست کنیم؟

برای یادگیری واقعی تیغه کمکی، تست آن با مولتی‌متر تمرین بسیار مفیدی است. 🛠️

تست تیغه NO در حالت بدون تحریک

1. برق مدار را به‌صورت ایمن قطع کنید.
2. در صورت امکان کنتاکتور را از مدار جدا یا شرایط تست ایمن ایجاد کنید.
3. مولتی‌متر را روی حالت Continuity یا مقاومت قرار دهید.
4. پروب‌ها را به دو ترمینال NO مانند 13 و 14 متصل کنید.
5. در حالت عادی نباید پیوستگی وجود داشته باشد.
6. با تحریک مکانیزم طبق روش ایمن یا شرایط تست تعیین‌شده، کنتاکت باید بسته شود.

تست تیغه NC

در یک کنتاکت NC مانند 21-22، در وضعیت عادی باید پیوستگی وجود داشته باشد و هنگام عملکرد کنتاکتور، مسیر باز شود.

عیب‌یابی تیغه کمکی کنتاکتور؛ مشکلات رایج چیست؟

چک‌لیست انتخاب تیغه کمکی مناسب

• ☑️ مدل کامل کنتاکتور را یادداشت کنید.
• ☑️ سازگاری بلوک کمکی با همان سری را بررسی کنید.
• ☑️ تعداد NO و NC مورد نیاز نقشه را مشخص کنید.
• ☑️ محل نصب بلوک روی کنتاکتور را بررسی کنید.
• ☑️ جریان و ولتاژ کاری کنتاکت را از دیتاشیت بخوانید.
• ☑️ نوع بار AC یا DC را مشخص کنید.
• ☑️ شماره ترمینال‌ها را با نقشه تطبیق دهید.
• ☑️ از قطعه مناسب و سالم برای مدار صنعتی استفاده کنید.

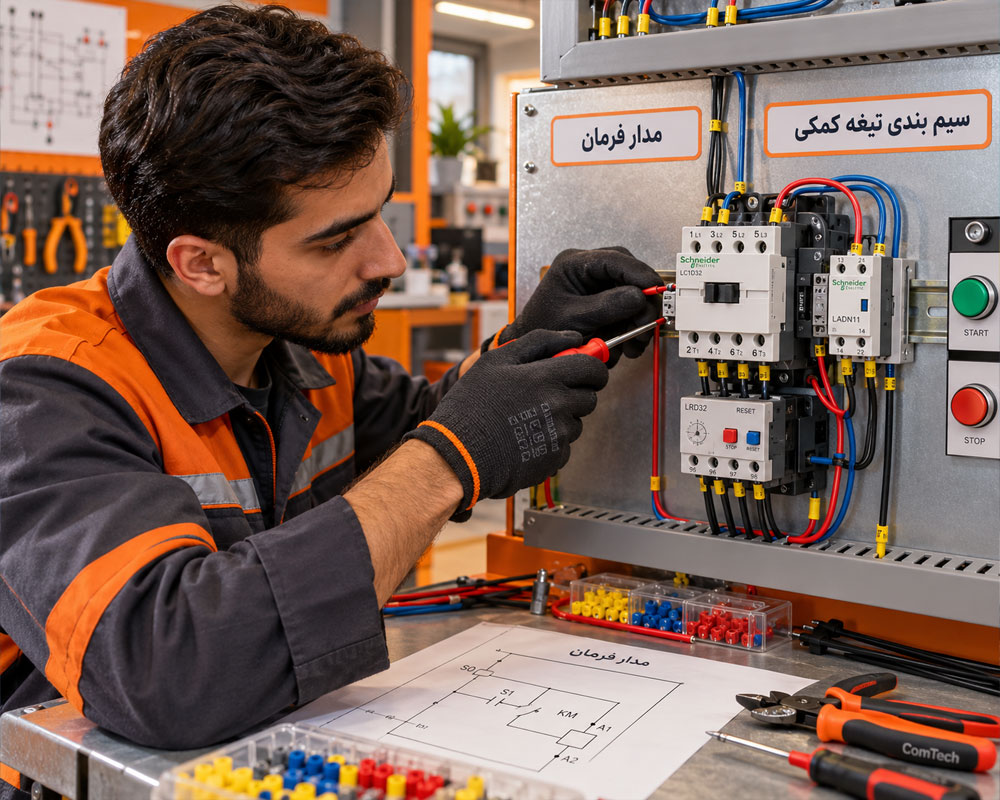

روش واقعی یادگیری سیم‌بندی تیغه کمکی کنتاکتور

برای اینکه این مبحث فقط در حد حفظ کردن NO و NC باقی نماند، بهتر است روی یک تابلو آموزشی تمرین کنید.

تمرین اول؛ تشخیص NO و NC

بدون اتصال برق، تمام کنتاکت‌های کمکی را با مولتی‌متر تست و شماره ترمینال‌ها را روی کاغذ یادداشت کنید.

تمرین دوم؛ مدار استارت و استاپ

یک مدار START/STOP ساده ببندید و تیغه 13-14 را به‌عنوان خودنگهدار استفاده کنید.

تمرین سوم؛ مدار اینترلاک

با دو کنتاکتور یک مدار آموزشی اینترلاک طراحی کنید و عملکرد تیغه NC هر کنتاکتور را بررسی کنید.

تمرین چهارم؛ فیدبک PLC

پس از یادگیری اصول ایمنی و ولتاژهای ورودی PLC، وضعیت یک تیغه کمکی را به ورودی کنترلر متصل کرده و تغییر وضعیت آن را در برنامه مشاهده کنید.

پرسش‌های رایج درباره تیغه کمکی کنتاکتور

تیغه کمکی کنتاکتور چیست؟

کنتاکتی با ظرفیت مناسب مدار فرمان است که همراه با عملکرد کنتاکتور تغییر وضعیت می‌دهد و برای فرمان، فیدبک، خودنگهدار و اینترلاک استفاده می‌شود.

تفاوت NO و NC چیست؟

NO در حالت بدون تحریک باز و NC در حالت بدون تحریک بسته است. پس از جذب کنتاکتور، وضعیت هر دو تغییر می‌کند.

شماره 13 و 14 روی کنتاکتور چیست؟

در شماره‌گذاری رایج IEC، زوج 13-14 معمولاً یک کنتاکت کمکی NO را مشخص می‌کند. شماتیک چاپ‌شده روی خود تجهیز باید ملاک نهایی باشد.

شماره 21 و 22 روی کنتاکتور چیست؟

زوج 21-22 معمولاً برای کنتاکت کمکی NC استفاده می‌شود.

آیا می‌توان موتور را از تیغه کمکی تغذیه کرد؟

خیر. تیغه کمکی برای مدار فرمان طراحی شده و برای عبور جریان اصلی موتور مناسب نیست. موتور باید از کنتاکت‌های قدرت و تجهیزات حفاظتی متناسب تغذیه شود.

آیا همه تیغه‌های کمکی روی تمام کنتاکتورها نصب می‌شوند؟

خیر. سازگاری بلوک کمکی به برند، خانواده محصول، اندازه فریم و مکانیزم نصب بستگی دارد.

آیا تیغه کمکی می‌تواند به PLC وصل شود؟

بله، در طراحی مناسب می‌توان از تیغه کمکی برای ارسال وضعیت به ورودی PLC استفاده کرد؛ اما ولتاژ مدار، نوع ورودی PLC و مشخصات الکتریکی کنتاکت باید با یکدیگر سازگار باشند.

چرا مدار خودنگهدار بعد از رها کردن START قطع می‌شود؟

خرابی تیغه NO، استفاده از شماره ترمینال اشتباه، قطع سیم، افت ولتاژ کویل یا اشتباه در سیم‌بندی از دلایل رایج هستند.

آیا تیغه کمکی از موتور در برابر اضافه‌بار محافظت می‌کند؟

خیر. کنتاکت کمکی تجهیز حفاظت اضافه‌بار نیست. در مدار موتور باید تجهیزات حفاظتی مناسب براساس طراحی مدار استفاده شوند.

بهترین روش انتخاب تیغه کمکی چیست؟

ابتدا مدل کنتاکتور و تعداد NO و NC مورد نیاز را مشخص کنید، سپس کدهای سازگار و مشخصات جریان، ولتاژ و رده کاری را در دیتاشیت سازنده بررسی کنید.

نکات مهم برای کار با کنتاکتور و تیغه کمکی

• قبل از سیم‌بندی، نقشه مدار فرمان را کامل بررسی کنید.
• شماره ترمینال را از روی شماتیک تجهیز بخوانید.
• ولتاژ نامی کویل را قبل از اتصال A1 و A2 کنترل کنید.
• کنتاکت قدرت و کنتاکت فرمان را با یکدیگر اشتباه نگیرید.
• تیغه کمکی را بیش از ظرفیت اعلام‌شده سازنده بارگذاری نکنید.
• برای موتور، حفاظت اتصال کوتاه و اضافه‌بار مناسب در نظر بگیرید.
• در مدار چپ‌گرد راست‌گرد از اینترلاک مناسب استفاده کنید.
• پس از سیم‌بندی، مدار فرمان را مرحله‌به‌مرحله تست کنید.
• برای عیب‌یابی، اندازه‌گیری را جایگزین حدس و تعویض بی‌دلیل قطعات کنید.
