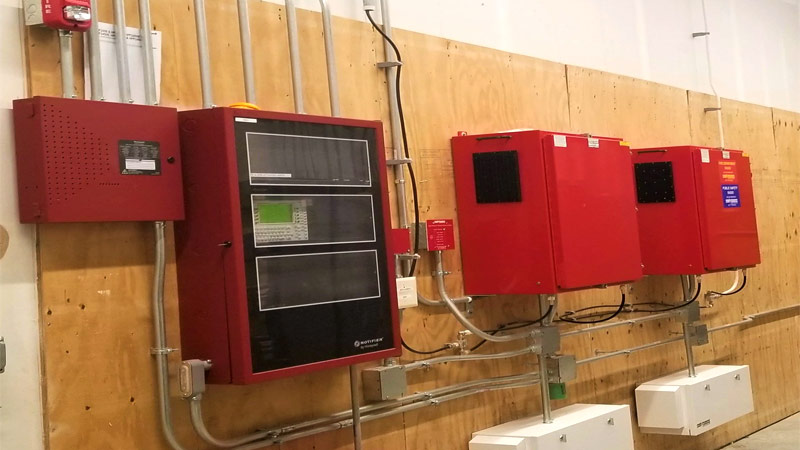

پنل کنترل مرکزی اعلام حریق با قابلیت مدیریت هوشمند

کنترل پنل اعلام حریق

پنل‌های اعلام حریق به عنوان بخش مرکزی و کنترل‌کننده سیستم‌های اعلام حریق فعالیت می‌کنند و ارتباط مستقیم با چندین دتکتور دارند. این پنل‌ها به ویژه در ساختمان‌های بزرگ و اماکن تجاری برای نظارت و مدیریت حریق مورد استفاده قرار می‌گیرند. در آموزش نصب اعلام حریق یاد میگیرید که وظیفه اصلی آن‌ها نظارت بر وقوع آتش‌سوزی، آگاه‌سازی افراد از محل دقیق آتش‌سوزی و تأمین برق مورد نیاز دتکتورها است.

اگرچه تمامی اجزای سیستم اعلام حریق نقش مهمی دارند، اما پنل اعلام حریق مهم‌ترین قسمت این سیستم است؛ چرا که در صورت خرابی این قطعه، سیستم به طور کلی از کار می‌افتد و فاقد کارایی خواهد شد. پنل اعلام حریق به عنوان نقطه اتصال تمامی تجهیزات سیستم عمل می‌کند و فرماندهی کل سیستم را بر عهده دارد.

معمولاً پنل اعلام حریق دارای صفحه نمایش دیجیتال است که وضعیت سیستم را به طور لحظه‌ای نمایش می‌دهد. به عنوان مثال، در سیستم‌های اعلام حریق آدرس‌پذیر، در صورت بروز هشدار، روی صفحه نمایش زون و دتکتور فعال و اعلام‌کننده حریق نشان داده می‌شود. این اطلاعات به کاربران کمک می‌کند تا محل دقیق حریق را شناسایی کرده و به سرعت اقدام کنند.

پنل‌های اعلام حریق با جزئیات دقیق خود این امکان را فراهم می‌آورند تا کاربران با استفاده از سوئیچ‌های مختلف پنل، اقدامات لازم مانند خاموش کردن آژیر-فلاشرها و تنظیم مجدد سیستم را انجام دهند و از بروز مشکلات بیشتر جلوگیری کنند.

پنل‌های اعلام حریق متعارف

سیستم‌های اعلام حریق متعارف از مجموعه‌ای از مدارها تشکیل شده‌اند که سنسورهای تشخیص آتش را به پنل مرکزی متصل می‌کنند. این نوع سیستم‌ها به طور ویژه برای ساختمان‌های کوچک و متوسط طراحی شده و به تقسیم‌بندی مناطق در ساختمان کمک می‌کنند. هر منطقه معمولاً یک طبقه یا ناحیه خاص از ساختمان را شامل می‌شود که در آن دتکتورها و هشداردهنده‌ها نصب شده‌اند.

هنگامی که آتش‌سوزی تشخیص داده می‌شود، سیگنال از سنسور به پنل مرکزی ارسال می‌شود و موجب روشن شدن لامپ LED می‌شود که نشان‌دهنده مکان دقیق آتش است. محل آتش‌سوزی به‌طور واضح روی نقشه ساختمان در پنل نمایش داده می‌شود، که این اطلاعات برای آتش‌نشان‌ها جهت اطفاء حریق بسیار مهم و سودمند است.

در حالی که هزینه نصب این سیستم‌ها به دلیل سیم‌کشی خاص برای هر منطقه ممکن است نسبتاً زیاد باشد، اما به طور کلی سیستم‌های اعلام حریق متعارف نسبت به سیستم‌های پیشرفته آدرس‌پذیر از نظر اقتصادی مقرون به صرفه‌تر هستند. این سیستم‌ها گزینه‌ای ایده‌آل برای مدیریت حریق در ساختمان‌های کوچک و متوسط نظیر مغازه‌ها، مدارس، رستوران‌ها و آپارتمان‌ها به شمار می‌روند.

پنل‌های اعلام حریق آدرس‌پذیر

سیستم‌های اعلام حریق آدرس‌پذیر یکی از پیشرفته‌ترین و انعطاف‌پذیرترین انواع سیستم‌های اعلام حریق هستند که برای ساختمان‌های بزرگ و محیط‌های تجاری طراحی شده‌اند. این سیستم‌ها نیازمند یک مرکز کنترل پیچیده‌تر بوده و کنترل و نظارت بیشتری را بر روی سیستم اعلام حریق فراهم می‌آورند. به همین دلیل، این سیستم‌ها برای ادارات بزرگ، ساختمان‌های تجاری، اماکن تفریحی و محیط‌های با نیازهای حفاظتی ویژه بسیار مناسب هستند.

یکی از ویژگی‌های اصلی در آموزش نصب سیستم‌های آدرس‌پذیر این است که تشخیص فوری محل دقیق آتش‌سوزی را امکان‌پذیر می‌کنند. در این سیستم‌ها، به جای سیم‌کشی جداگانه برای هر دستگاه و سنسور در هر محل، تمام دستگاه‌ها به یک یا چند حلقه سیم‌کشی متصل می‌شوند و موقعیت مکانی هر دستگاه به صورت دقیق در پنل تعریف می‌شود. به این ترتیب، محل دقیق آتش‌سوزی از طریق فعال شدن دتکتور قابل شناسایی است.

این سیستم‌ها قادرند علاوه بر شناسایی طبقه وقوع آتش‌سوزی، ناحیه، اتاق و حسگر دودی فعال را نیز نشان دهند. به دلیل برنامه‌ریزی علت و معلولی این سیستم‌ها، آن‌ها می‌توانند به حوادث به صورت متناسب با شرایط محیطی پاسخ دهند.

سیستم‌های آدرس‌پذیر به دلیل استفاده از حلقه سیم‌کشی برای تجهیزات، امکان مدیریت و عیب‌یابی دقیق‌تری را فراهم می‌کنند. طراحی، کلاس سیم‌کشی و استفاده از ایزولاتور نیز بر میزان تحمل سیستم در برابر قطع یا اتصال کوتاه مسیر تأثیر دارد.

پنل‌های بی‌سیم نیز زمانی کاربرد دارند که اجرای کابل‌کشی دشوار، پرهزینه یا نامناسب باشد. این سیستم‌ها بسته به طراحی سازنده می‌توانند از طریق تجهیزات رادیویی با مرکز کنترل ارتباط داشته باشند.

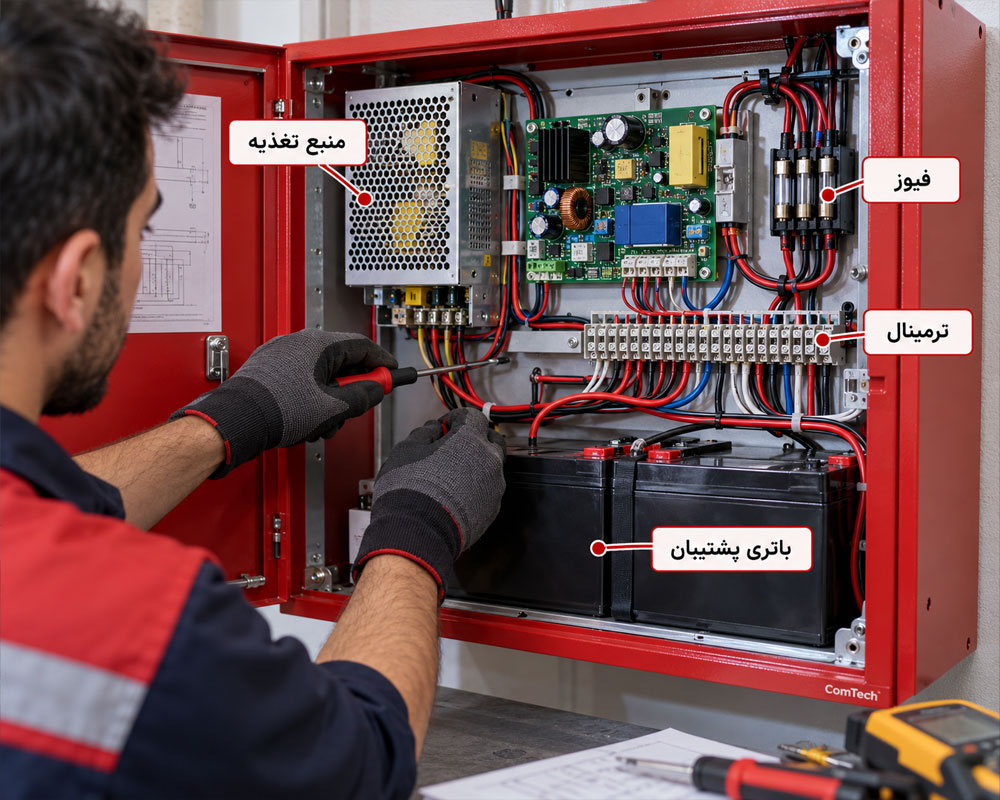

🔋 منبع تغذیه کنترل پنل اعلام حریق (PSU)

منبع تغذیه در کنترل پنل اعلام حریق نقش حیاتی دارد و معمولاً شامل منبع تغذیه اصلی و باتری پشتیبان است. منبع اصلی برق مورد نیاز پنل را تأمین می‌کند و در زمان قطع برق، باتری‌های پشتیبان وظیفه ادامه کار سیستم را بر عهده می‌گیرند.

در بسیاری از پنل‌ها از دو باتری ۱۲ ولتی به صورت سری برای تشکیل بانک ۲۴ ولت استفاده می‌شود. ظرفیت باتری باید بر اساس جریان مصرفی پنل، دتکتورها، ماژول‌ها و تجهیزات هشداردهنده و همچنین الزامات طراحی پروژه محاسبه شود.

🧠 برد الکترونیکی Main Board

برد الکترونیکی کنترل پنل اعلام حریق بخش پردازشی سیستم است. این برد شامل قطعاتی مانند فیوز، رله، پردازنده، ترمینال، مدار شارژ باتری و مدارهای نظارتی است.

وظیفه اصلی برد، دریافت اطلاعات از تجهیزات، تحلیل وضعیت زون یا لوپ، تشخیص Alarm و Fault و سپس ارسال فرمان مناسب به تجهیزات خروجی است.

🔌 ترمینال‌های اتصال و خروجی‌ها

پنل اعلام حریق معمولاً دارای ترمینال‌های مختلفی برای اتصال تجهیزات است:

• ترمینال زون‌ها در سیستم متعارف
• ترمینال لوپ SLC در سیستم آدرس‌پذیر
• خروجی AUX برای برخی تجهیزات جانبی
• خروجی آژیر و فلاشر
• خروجی رله برای ارتباط با BMS، آسانسور، فن تخلیه دود و تجهیزات دیگر

💡 نشانگرهای LED وضعیت سیستم

چراغ‌های LED به اپراتور کمک می‌کنند وضعیت پنل را در یک نگاه تشخیص دهد.

🟢 Power: نشان‌دهنده وجود تغذیه و روشن بودن سیستم.

🟡 Fault: نشان‌دهنده بروز خطا در سیستم، مدار، باتری یا تجهیزات.

🔴 Fire / Alarm: نشان‌دهنده دریافت سیگنال حریق.

📍 Zone / Loop: مشخص‌کننده زون، لوپ یا بخش مرتبط با هشدار یا خطا.

🔊 بیزر Buzzer پنل اعلام حریق

بیزر داخلی پنل هنگام برخی وضعیت‌های Alarm، Fault یا Supervisory فعال می‌شود. قطع صدای بیزر به معنی برطرف شدن خطا نیست و اپراتور باید علت اصلی پیام را بررسی کند.

🔐 سوئیچ قفل تابلو Key Switch

سوئیچ یا قفل پنل برای جلوگیری از دسترسی افراد غیرمجاز استفاده می‌شود. برخی عملکردها مانند Reset، Silence و Test ممکن است تنها پس از باز کردن سطح دسترسی قابل اجرا باشند.

🧷 کلیدهای کنترلی پنل اعلام حریق

• Test: برای آزمون بخش‌هایی از سیستم بر اساس امکانات پنل
• Reset: بازگرداندن سیستم به حالت آماده پس از برطرف شدن علت هشدار
• Silence / Mute: قطع موقت صدای آژیر یا بیزر بر اساس سطح دسترسی
• کلیدهای منو: برای مشاهده رویدادها و تنظیمات در پنل‌های دیجیتال

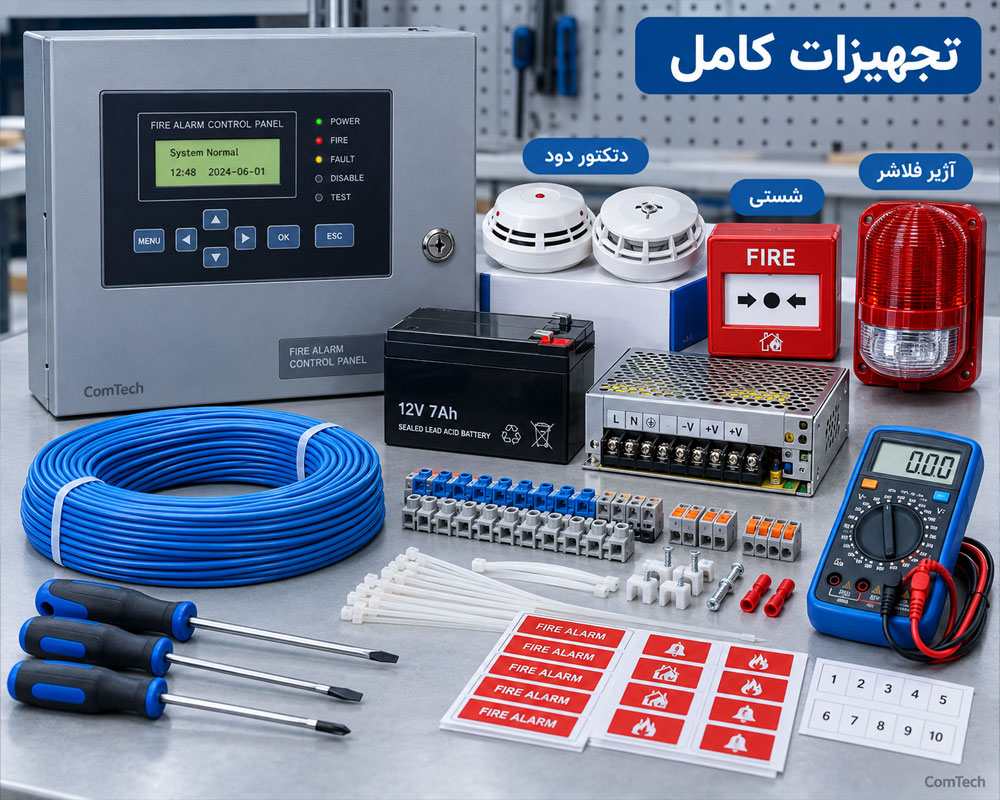

در یک کنترل پنل اعلام حریق استاندارد، منبع تغذیه، برد اصلی، ترمینال‌های زون یا لوپ، LEDها، بیزر، کلیدهای کنترلی و باتری پشتیبان در کنار یکدیگر کار می‌کنند.

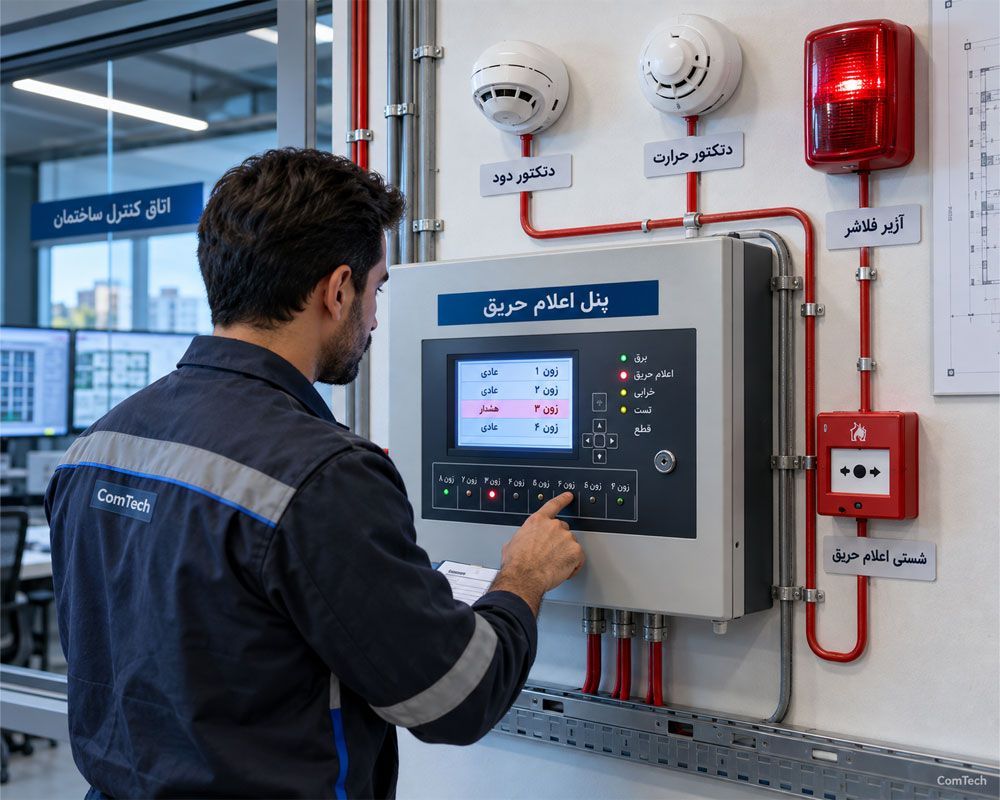

محل نصب پنل مرکزی اعلام حریق در ساختمان

پنل مرکزی باید در محلی نصب شود که دسترسی سریع و کنترل‌شده برای مسئول ایمنی و نیروهای امدادی فراهم باشد. ورودی اصلی، لابی یا اتاق کنترل از محل‌های رایج هستند، مشروط بر اینکه شرایط پروژه و ضوابط طراحی رعایت شوند.

محل نصب باید روشن، خشک، قابل دسترس و دور از رطوبت شدید، گردوغبار، گرمای مستقیم و احتمال دستکاری افراد غیرمجاز باشد. قرار دادن نقشه زون‌بندی و اطلاعات سیستم در نزدیکی پنل نیز به عیب‌یابی و مدیریت سریع حادثه کمک می‌کند.

عوامل مؤثر بر قیمت پنل اعلام حریق

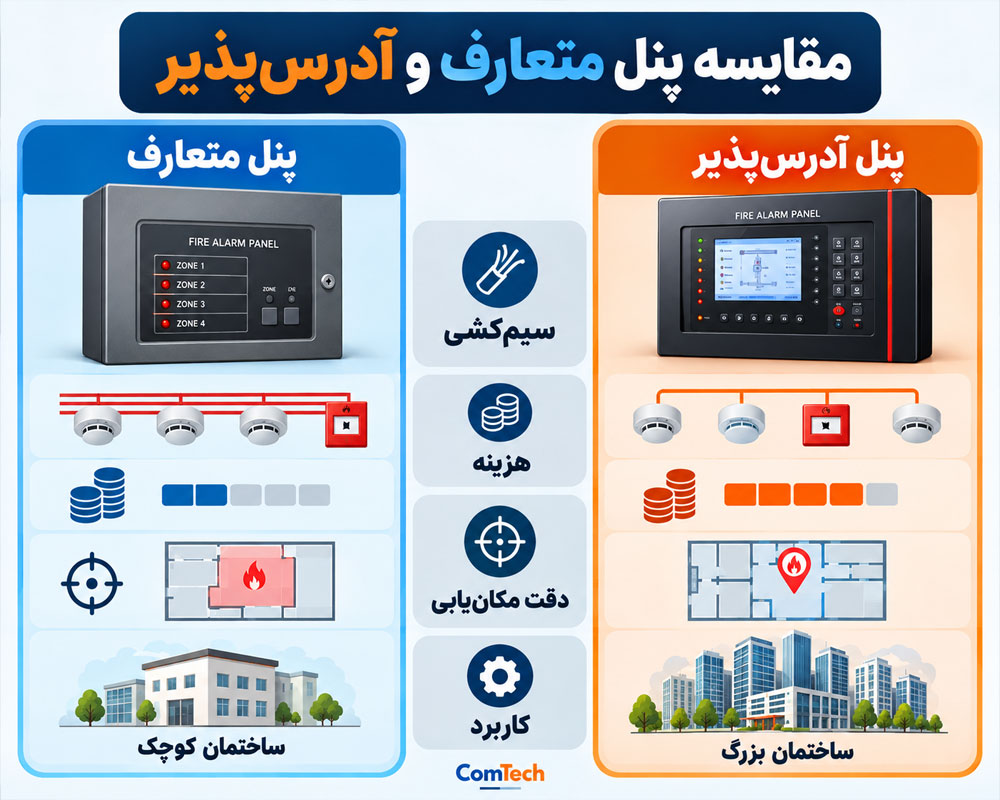

🧩 پنل متعارف یا آدرس‌پذیر

پنل‌های متعارف معمولاً ساختار ساده‌تر و قیمت اولیه پایین‌تری دارند، در حالی که سیستم‌های آدرس‌پذیر قابلیت تشخیص دقیق‌تر محل تجهیز، ثبت رویداد و مدیریت گسترده‌تری ارائه می‌کنند.

🏷️ برند سازنده و کیفیت ساخت

کیفیت قطعات، استاندارد محصول، خدمات پس از فروش، موجود بودن قطعات یدکی و اعتبار سازنده روی قیمت نهایی اثر دارند.

🧱 تعداد زون یا لوپ

در پنل متعارف، تعداد زون‌ها و در پنل آدرس‌پذیر، تعداد لوپ‌ها و ظرفیت تجهیزات قابل اتصال از عوامل مهم انتخاب دستگاه هستند.

⚙️ امکانات فنی

• ثبت و ذخیره رویدادها
• مدیریت Fault و Alarm
• قابلیت اتصال به BMS
• شبکه کردن چند پنل
• پشتیبانی از ماژول‌های ورودی و خروجی
• کنترل تجهیزات جانبی هنگام حریق

کنترل پنل اعلام حریق ایرانی و خارجی

در بازار ایران، انواع پنل اعلام حریق ایرانی و خارجی عرضه می‌شوند. هنگام انتخاب باید استانداردهای محصول، خدمات پس از فروش، دسترسی به قطعات، نوع پروژه، ظرفیت زون یا لوپ و قابلیت سازگاری تجهیزات بررسی شود.

پنل اعلام حریق ایرانی

برندهای داخلی مختلفی در حوزه سیستم‌های متعارف و آدرس‌پذیر فعالیت می‌کنند. هنگام خرید، بهتر است به تأییدیه‌های معتبر، خدمات فنی و سازگاری تجهیزات همان سیستم توجه شود.

پنل اعلام حریق خارجی

پنل‌های خارجی نیز بسته به برند و مدل در پروژه‌های مختلف استفاده می‌شوند. مهم‌ترین معیار، صرفاً داخلی یا خارجی بودن پنل نیست؛ بلکه انطباق سیستم با الزامات پروژه، استاندارد، کیفیت نصب و پشتیبانی فنی اهمیت بیشتری دارد.

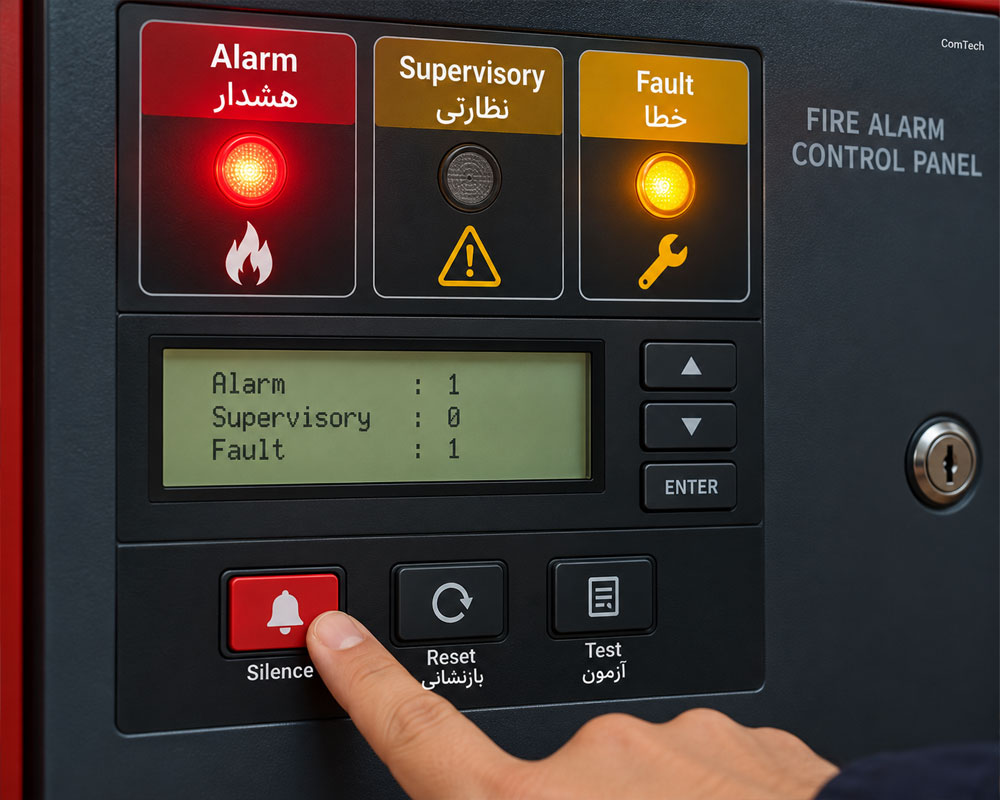

سیگنال‌های Alarm، Supervisory و Fault در پنل اعلام حریق

🚨 سیگنال Alarm

Alarm زمانی ایجاد می‌شود که تجهیزات تشخیص حریق یا شستی دستی وضعیت حریق را به پنل اعلام کنند. پنل بر اساس برنامه سیستم می‌تواند آژیر، فلاشر و سایر خروجی‌های تعریف‌شده را فعال کند.

👁️‍🗨️ سیگنال Supervisory

Supervisory معمولاً نشان‌دهنده وضعیتی است که باید توسط مسئول سیستم بررسی شود اما الزاماً به معنی وقوع حریق نیست؛ مانند برخی وضعیت‌های سیستم اسپرینکلر یا تجهیزات حفاظتی.

⚠️ سیگنال Fault / Trouble

Fault یا Trouble به وجود مشکل فنی در سیستم اشاره دارد؛ مانند قطع مدار، اتصال کوتاه، ایراد باتری، مشکل منبع تغذیه یا خرابی ارتباط با یک تجهیز.

نصب دتکتور دود اعلام حریق

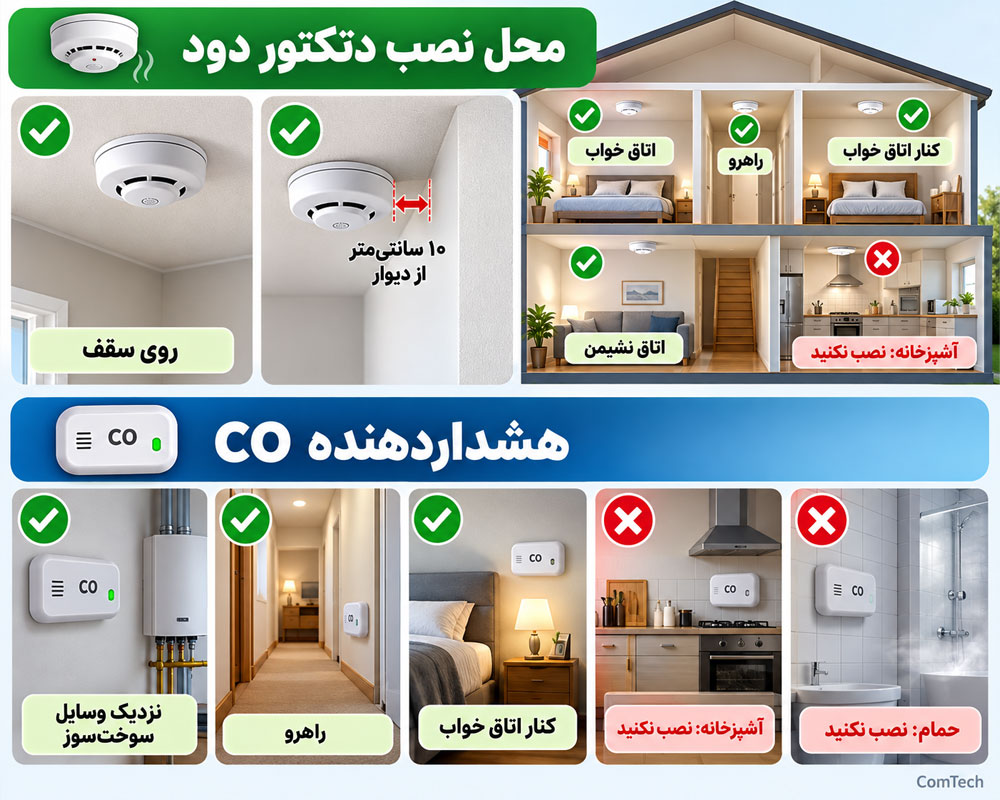

محل نصب دتکتور دود و هشداردهنده مونوکسید کربن

محل نصب دتکتور دود باید بر اساس نوع دتکتور، ارتفاع سقف، شکل فضا، جریان هوا و ضوابط طراحی سیستم تعیین شود. در کاربردهای مسکونی نیز دستورالعمل سازنده هشداردهنده اهمیت زیادی دارد.

برای هشداردهنده‌های مونوکسید کربن نیز ارتفاع و محل نصب باید مطابق دستورالعمل همان محصول انتخاب شود؛ زیرا شرایط نصب مدل‌های مختلف می‌تواند متفاوت باشد.

🏠 نقاط مناسب برای حسگر دود

• نزدیک فضاهای خواب بر اساس دستورالعمل طراحی
• در طبقات مورد نیاز ساختمان
• در راهروها و مسیرهای مناسب تشخیص دود
• در فاصله مناسب از دریچه‌های هوای قوی و منابع بخار

🚫 محل‌های نامناسب برای جلوگیری از هشدار کاذب

قرار دادن دتکتور دود در نقاطی که دائماً در معرض بخار، دود پخت‌وپز، گردوغبار زیاد یا جریان شدید هوا هستند می‌تواند موجب هشدارهای ناخواسته یا کاهش عملکرد تشخیص شود. در بازار کار نصب سیستم اعلام حریق شما لازم است که جای مناسب هر یک را یاد بگیرید.

آموزش تخصصی نصب دتکتور دود

1. محل نصب را طبق نقشه سیستم مشخص کنید.
2. پایه دتکتور را در محل قرار دهید و نقاط پیچ را علامت‌گذاری کنید.
3. در صورت نیاز سوراخ راهنما ایجاد کنید.
4. پایه را محکم نصب کنید.
5. سیم‌کشی را طبق نقشه ترمینال سازنده انجام دهید.
6. بدنه دتکتور را روی پایه نصب و قفل کنید.
7. در پایان، عملکرد دتکتور را با روش تست مورد تأیید سازنده بررسی کنید.

✅ تست دوره‌ای و نگهداری دتکتورها

سیستم اعلام حریق باید طبق برنامه سرویس و نگهداری پروژه بررسی شود. تست عملکرد، تمیزکاری، بررسی باتری تجهیزات مستقل و کنترل وضعیت دتکتورها از اقدامات مهم نگهداری است.

نحوه کار با کنترل پنل اعلام حریق

روی پنل مرکزی اعلام حریق مجموعه‌ای از کلیدهای کنترلی و نشانگرها وجود دارد که برای مدیریت Alarm، Fault و سایر وضعیت‌های سیستم استفاده می‌شوند.

♻️ کلید Reset

پس از بررسی و رفع علت Alarm یا Fault، کلید Reset برای بازگرداندن سیستم به وضعیت آماده استفاده می‌شود. قبل از Reset باید اطمینان حاصل شود که شرایط ایمنی برقرار است.

🚪 کلید Evacuate

در پنل‌هایی که این عملکرد را دارند، Evacuate می‌تواند برای فعال‌سازی دستی تجهیزات اعلان تخلیه استفاده شود.

🔇 کلید Silence Alarm

این کلید صدای تجهیزات هشدار را طبق تنظیمات و سطح دسترسی پنل قطع می‌کند. Silence به معنی پایان حادثه یا رفع حریق نیست.

🔕 Silence Fault Sounder

این قابلیت معمولاً صدای بیزر داخلی مربوط به Fault را قطع می‌کند، اما پیام خطا تا زمان رفع علت همچنان روی پنل باقی می‌ماند.

چراغ‌های LED پنل اعلام حریق و معنی آن‌ها

🟢 POWER

وجود تغذیه و فعال بودن پنل را نشان می‌دهد.

🔴 FIRE

نشان‌دهنده وضعیت حریق و فعال شدن یکی از مسیرهای Alarm است.

🟡 FAULT / TROUBLE

وجود اشکال در سیم‌کشی، منبع تغذیه، باتری، خروجی‌ها یا تجهیزات متصل را نشان می‌دهد.

⚡ POWER SUPPLY FAULT

این پیام می‌تواند نشان‌دهنده ایراد در برق اصلی، شارژر یا باتری‌های پشتیبان باشد و باید توسط فرد متخصص بررسی شود.

پنل مالتی‌پلکس سیستم اعلام حریق

پنل‌های مالتی‌پلکس بخشی از مسیر تکامل سیستم‌های اعلام حریق به سمت معماری‌های آدرس‌پذیر محسوب می‌شوند. در برخی سیستم‌های قدیمی‌تر، اطلاعات چند بخش ساختمان از طریق کانال‌های ارتباطی مشترک به پنل اصلی منتقل می‌شد.

مدار خط سیگنالینگ SLC در سیستم اعلام حریق آدرس‌پذیر

در پنل آدرس‌پذیر، ارتباط تجهیزات معمولاً از طریق SLC یا Signaling Line Circuit انجام می‌شود. هر تجهیز آدرس‌پذیر دارای شناسه مشخصی است و پنل می‌تواند وضعیت آن را به صورت مجزا پایش کند.

ظرفیت هر لوپ، تعداد تجهیزات قابل اتصال، نوع سیم‌کشی و روش ایزولاسیون اتصال کوتاه به پروتکل و مشخصات سازنده بستگی دارد.

تجهیزات ورودی آدرس‌پذیر روی لوپ SLC

• دتکتور دود
• دتکتور حرارتی
• شستی اعلام حریق
• Monitor Module
• Flow Switch و Pressure Switch از طریق ماژول مناسب
• برخی تجهیزات نظارتی و ایزولاتورها

تجهیزات خروجی آدرس‌پذیر

• Control Module
• Relay Module
• ماژول کنترل آژیر و فلاشر
• رله نگهدارنده درب
• فرمان تجهیزات تهویه و کنترل دود

⚙️ کاربرد خروجی‌ها در کنترل ساختمان هنگام حریق

بسته به طراحی Cause & Effect، پنل اعلام حریق می‌تواند فرمان‌های مختلفی اجرا کند:

• فعال‌سازی آژیر و فلاشر
• آزادسازی درب‌های ضدحریق یا Door Holder
• کنترل فن‌ها و سیستم تخلیه دود
• ارسال فرمان به سیستم آسانسور
• فعال‌سازی تجهیزات اطفاء در سیستم‌های طراحی‌شده برای این کار
• ارسال وضعیت به BMS یا مرکز مانیتورینگ

کنترل پنل اعلام حریق مغز سیستم است و اطلاعات تجهیزات تشخیص حریق را دریافت کرده، وضعیت را تحلیل می‌کند و فرمان مناسب را به تجهیزات هشداردهنده و سیستم‌های جانبی می‌فرستد. انتخاب، نصب، برنامه‌ریزی و نگهداری این سیستم باید مطابق استانداردهای پروژه و دستورالعمل سازنده انجام شود.
