هر آنچه یک برقکار ساختمان باید یاد بگیرد

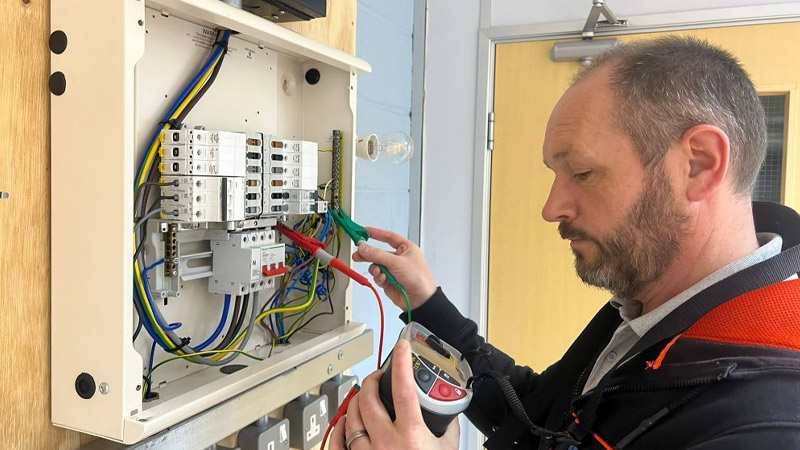

تابلو برق ساختمان چیست و چه وظیفه‌ای دارد؟

تابلو برق و سیم‌کشی ساختمان دو بخش اصلی در اجرای یک سیستم برق ایمن و استاندارد هستند. تابلو برق وظیفه توزیع، کنترل و حفاظت مدارها را بر عهده دارد و سیم‌کشی نیز مسیر انتقال انرژی الکتریکی از تابلو تا روشنایی، پریزها و سایر مصرف‌کننده‌ها را ایجاد می‌کند. اجرای اصولی این دو بخش باعث کاهش خطراتی مانند اتصال کوتاه، اضافه‌بار، برق‌گرفتگی، داغ‌شدن سیم‌ها و آسیب تجهیزات برقی می‌شود.

⚡ برای یادگیری حرفه‌ای برق ساختمان، فقط دانستن نحوه اتصال چند سیم کافی نیست. برقکار باید بتواند نقشه برق ساختمان را بخواند، سطح مقطع سیم را انتخاب کند، مدارها را تفکیک کند، تجهیزات حفاظتی مناسب را بشناسد، تابلو برق را سیم‌بندی کند و عیب مدار را با ابزار اندازه‌گیری پیدا کند.

تابلو برق ساختمان مجموعه‌ای از تجهیزات قطع و وصل، حفاظت، توزیع، کنترل و در برخی پروژه‌ها اندازه‌گیری است که به‌صورت منظم داخل یک محفظه یا ساختار مناسب نصب می‌شوند. وجود تابلو باعث می‌شود هر مدار به‌صورت مشخص حفاظت شود و هنگام خرابی بتوان قسمت معیوب را سریع‌تر از سایر بخش‌های ساختمان جدا کرد.

داخل یک تابلو ممکن است تجهیزاتی مانند کلید اصلی، کلید مینیاتوری، کلید محافظ جان، RCBO، کنتاکتور، رله، ترمینال، شینه نول و ارت، تجهیزات اندازه‌گیری و تجهیزات کنترل نصب شوند. نوع و تعداد قطعات با توجه به کاربری ساختمان و طراحی پروژه متفاوت است.

تابلوهای برق از چه نظر دسته‌بندی می‌شوند؟

تابلوهای برق را می‌توان از چند جهت طبقه‌بندی کرد:

• از نظر سطح ولتاژ: فشار ضعیف، فشار متوسط و فشار قوی
• از نظر محل نصب: داخلی و فضای باز
• از نظر نحوه نصب: دیواری توکار، دیواری روکار و ایستاده
• از نظر کاربرد: توزیع، کنترل، موتورخانه، روشنایی، صنعتی و اتوماسیون
• از نظر حفاظت محیطی: متناسب با میزان نفوذ گردوغبار، رطوبت و آب

در استانداردهای تجهیزات فشار ضعیف، مدارهای تا حدود ۱۰۰۰ ولت AC و ۱۵۰۰ ولت DC در محدوده Low Voltage قرار می‌گیرند. در برق ساختمان معمولی، ولتاژ بهره‌برداری بسیار پایین‌تر از این حد و معمولاً در شبکه تک‌فاز ۲۳۰ ولت و سه‌فاز ۴۰۰ ولت است.

نقشه سیم‌کشی ساختمان؛ اولین مرحله قبل از اجرا

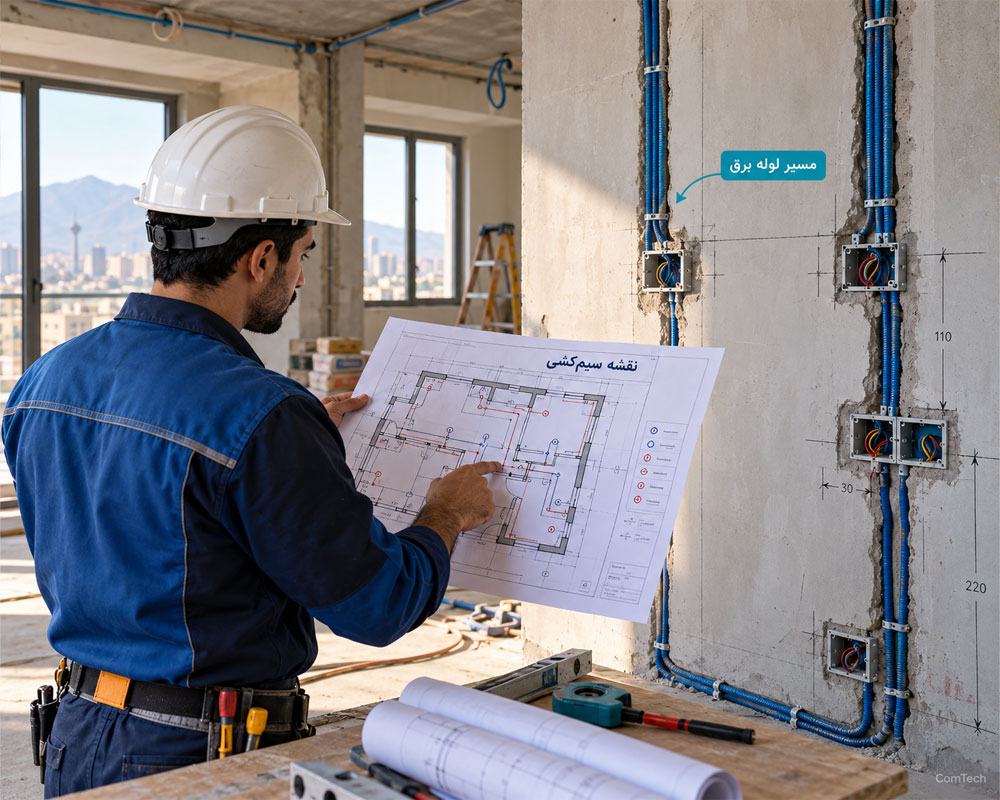

اجرای حرفه‌ای برق‌کشی ساختمان باید از نقشه آغاز شود. در نقشه الکتریکی محل تابلو برق، روشنایی‌ها، کلیدها، پریزها، مسیر لوله‌ها، مدارهای مستقل و سیستم‌های جریان ضعیف مشخص می‌شود.

نقشه مناسب کمک می‌کند قبل از شروع عملیات مشخص شود:

• چند مدار روشنایی و پریز نیاز است.
• تابلو برق در چه محلی نصب شود.
• مسیر لوله‌های برق چگونه باشد.
• چه مقدار سیم، کابل و لوله موردنیاز است.
• کدام مصرف‌کننده‌ها باید مدار مستقل داشته باشند.
• تجهیزات حفاظتی موردنیاز تابلو چه هستند.
• مسیر کابل‌های شبکه، تلفن و سیستم‌های حفاظتی چگونه از برق قدرت جدا شود.

برقکارانی که قصد ورود به پروژه‌های کنترلی و اتوماسیون را دارند، در کنار برق ساختمان می‌توانند مباحث دوره آموزش PLC را نیز یاد بگیرند تا درک بهتری از مدار فرمان، کنترلرها و سیستم‌های اتوماسیون داشته باشند.

سیم‌کشی روکار بهتر است یا سیم‌کشی توکار؟

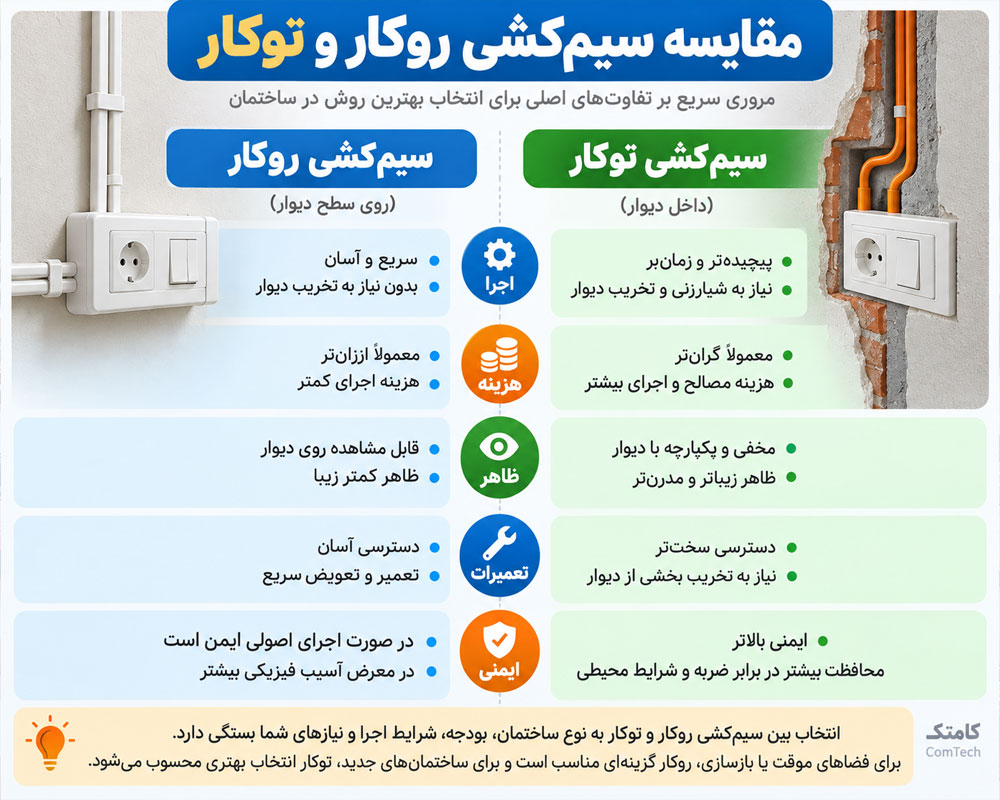

دو روش اصلی برای اجرای مسیر سیم و کابل در ساختمان وجود دارد: سیم‌کشی روکار و سیم‌کشی توکار. انتخاب روش مناسب به نوع ساختمان، مرحله ساخت، معماری، دسترسی برای تعمیرات و بودجه پروژه بستگی دارد.

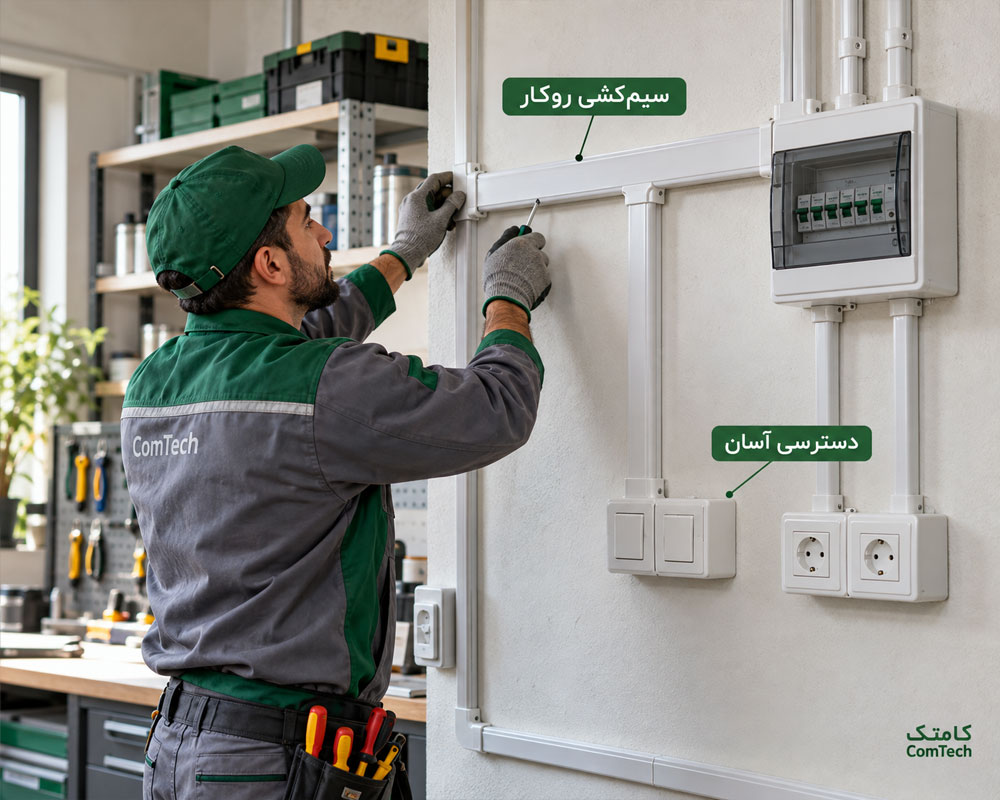

سیم‌کشی روکار ساختمان چگونه اجرا می‌شود؟

در سیم‌کشی روکار مسیر لوله، داکت یا کابل روی سطح دیوار و سقف اجرا می‌شود. پس از تعیین محل کلید، پریز، روشنایی و تجهیزات مصرف‌کننده، مسیرها مشخص شده و سیم یا کابل داخل حفاظت مکانیکی مناسب قرار می‌گیرد.

مزیت اصلی این روش دسترسی آسان برای تعمیر، توسعه و عیب‌یابی است. به همین دلیل هنوز در کارگاه‌ها، انبارها، اتاق‌های فنی و برخی پروژه‌های بازسازی کاربرد دارد.

سیم‌کشی توکار ساختمان چگونه انجام می‌شود؟

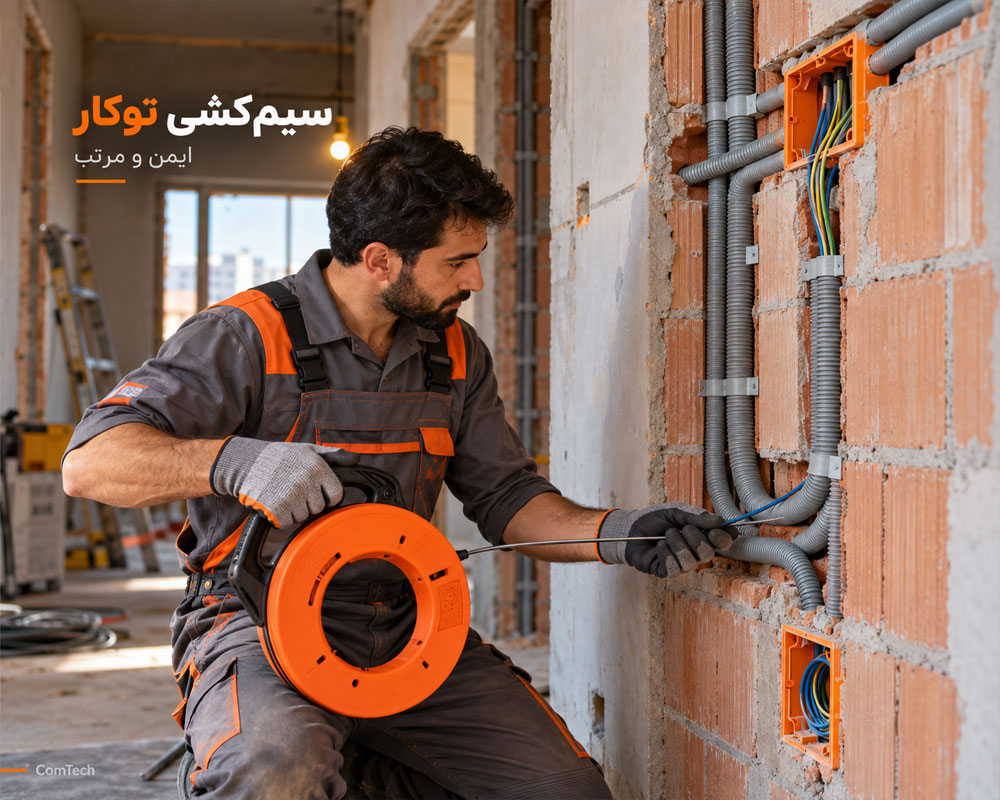

در سیم‌کشی توکار لوله‌ها و قوطی‌های برق در مراحل ساخت داخل دیوار، سقف یا کف قرار می‌گیرند و سیم‌ها پس از آماده شدن مسیر از داخل لوله عبور داده می‌شوند.

این روش در ساختمان‌های جدید بسیار رایج است؛ زیرا مسیر سیم‌کشی از دید پنهان می‌شود و در صورت طراحی صحیح، نتیجه‌ای منظم، قابل توسعه و ایمن ایجاد می‌کند.

مزایای سیم‌کشی توکار

• ظاهر مرتب و حرفه‌ای ساختمان
• محافظت بهتر مسیر در برابر ضربه‌های معمول
• امکان تفکیک منظم مدارها
• امکان تعویض سیم در صورت اجرای صحیح لوله‌گذاری
• هماهنگی بهتر با طراحی معماری داخلی

انواع روش‌های سیم‌کشی توکار در ساختمان

روش اجرای انشعاب‌ها در سیم‌کشی توکار به طراحی پروژه بستگی دارد. در ساختمان‌های قدیمی و جدید می‌توان با ساختارهای متفاوتی روبه‌رو شد.

سیم‌کشی با جعبه تقسیم

در روش‌های قدیمی‌تر، جعبه تقسیم در نقاط مشخص نصب می‌شد و اتصال و انشعاب سیم‌ها داخل آن انجام می‌گرفت. دسترسی به جعبه تقسیم برای تعمیرات باید حفظ شود و اتصال‌ها نباید به‌صورت رها، لخت یا غیرقابل بازرسی اجرا شوند.

نکات مهم جعبه تقسیم

• اتصالات باید داخل محفظه مناسب قرار داشته باشند.
• از ترمینال یا کانکتور مناسب برای اتصال هادی‌ها استفاده شود.
• درپوش جعبه قابل دسترسی باقی بماند.
• تعداد هادی‌ها متناسب با فضای داخلی جعبه انتخاب شود.
• رنگ‌بندی و مسیر سیم‌ها تا حد امکان منظم باشد.

سیم‌کشی با قوطی کلید و پریز

در بسیاری از پروژه‌های جدید، قوطی‌های مناسب برای کلید و پریز بخشی از مسیر و فضای اتصال را فراهم می‌کنند. انتخاب عمق مناسب قوطی اهمیت زیادی دارد؛ به‌خصوص زمانی که کلید هوشمند، ماژول کنترلی یا اتصال‌های بیشتری پشت تجهیز نصب می‌شوند.

سیم‌کشی مدارها تا جعبه فیوز

یکی از روش‌های اصولی در برق ساختمان، تفکیک مدارها و انتقال هر گروه مصرف‌کننده به تابلو توزیع یا جعبه فیوز است. در این ساختار می‌توان روشنایی، پریزها و مصرف‌کننده‌های خاص را روی مدارهای مجزا قرار داد.

مزیت این روش آن است که هنگام ایجاد خرابی در یک مدار، می‌توان همان بخش را قطع و بررسی کرد بدون اینکه الزاماً تمام برق ساختمان از مدار خارج شود.

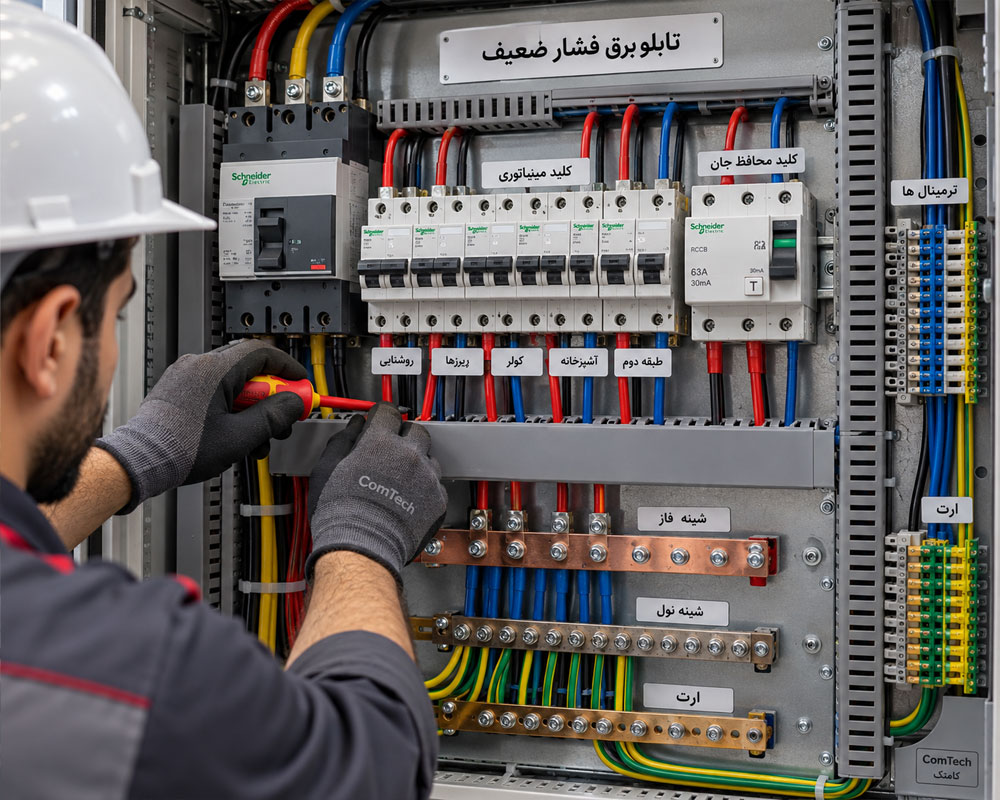

تابلو برق فشار ضعیف چیست؟

تابلو برق فشار ضعیف مجموعه‌ای از تجهیزات الکتریکی است که برای توزیع، حفاظت، کنترل و اندازه‌گیری در مدارهای فشار ضعیف استفاده می‌شود. در ساختمان‌ها، ورودی تابلو معمولاً از شبکه تک‌فاز یا سه‌فاز تأمین می‌شود و سپس انرژی بین مدارهای مختلف توزیع خواهد شد.

ساخت تابلو فقط قرار دادن چند فیوز داخل یک جعبه نیست. ظرفیت کلیدها، سطح مقطع سیم و کابل، جریان اتصال کوتاه، نوع بار، سیستم زمین، تفکیک نول و ارت، آرایش تجهیزات، تهویه و امکان سرویس باید در طراحی در نظر گرفته شوند.

انواع تابلو برق فشار ضعیف بر اساس محل و ساختار

تابلو برق دیواری

تابلوهای دیواری در دو مدل روکار و توکار استفاده می‌شوند و در واحدهای مسکونی، دفاتر، فروشگاه‌ها و بخش‌های مختلف ساختمان کاربرد فراوانی دارند.

تابلو برق ایستاده یا سلولی

در پروژه‌های بزرگ‌تر و صنعتی، تابلوهای ایستاده یا سلولی برای نصب تعداد بیشتری از تجهیزات قدرت و کنترل استفاده می‌شوند. طراحی این تابلوها باید امکان دسترسی مناسب برای سرویس و در عین حال جلوگیری از تماس ناخواسته با قسمت‌های برق‌دار را فراهم کند.

تابلو برق فضای باز

تابلوهایی که در فضای آزاد نصب می‌شوند باید متناسب با شرایط محیطی انتخاب شوند. درجه حفاظت IP، بارندگی، گردوغبار، تابش خورشید، دمای محیط و احتمال خوردگی در انتخاب بدنه و محل نصب اهمیت دارند.

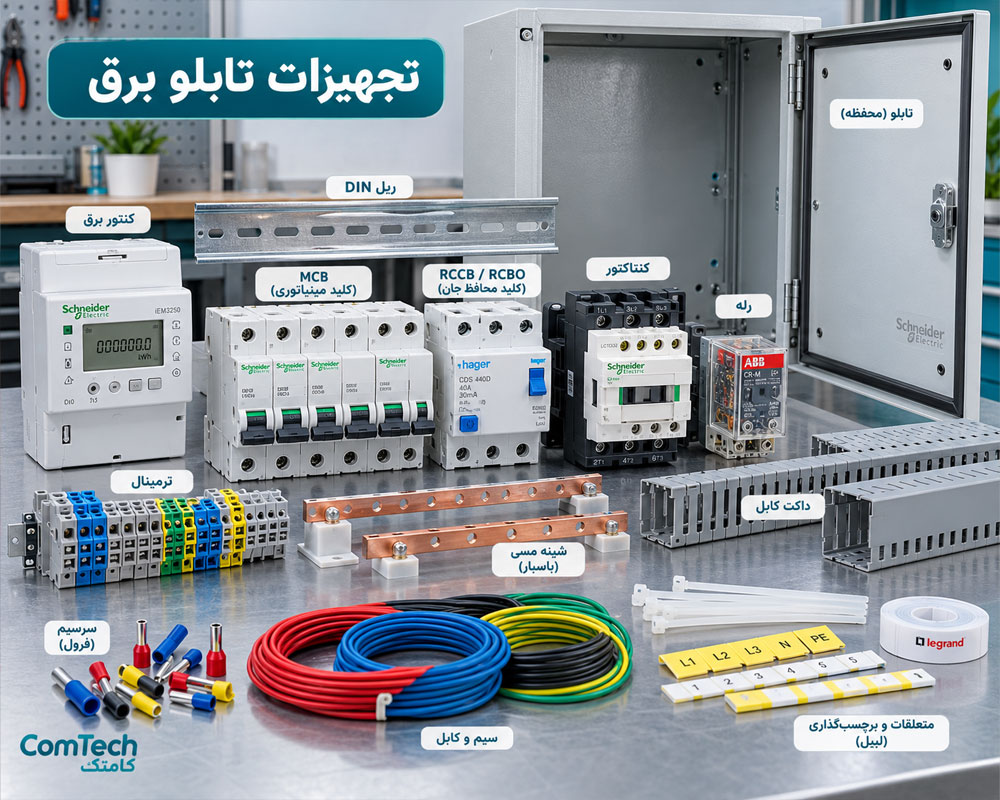

مهم‌ترین تجهیزات داخل تابلو برق ساختمان

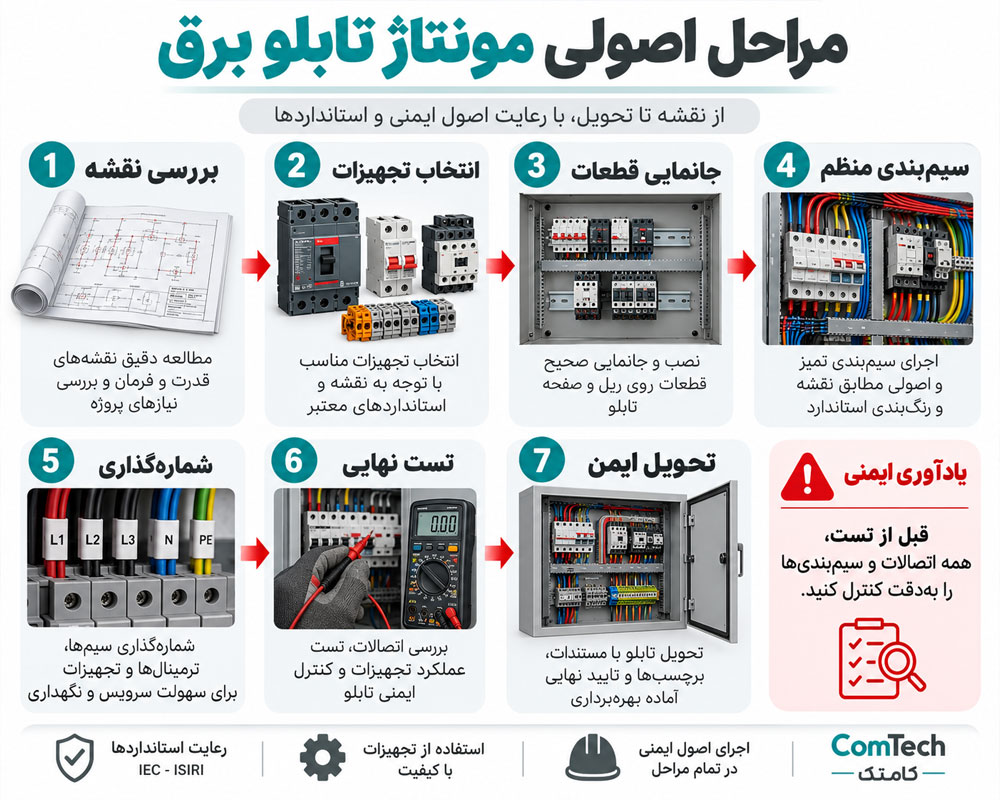

مراحل طراحی و مونتاژ تابلو برق فشار ضعیف

مرحله اول: مشخص کردن بارها و مدارها

قبل از خرید تجهیزات باید فهرست بارها، تعداد مدارها، توان مصرف‌کننده‌ها و شرایط کار مشخص شود.

مرحله دوم: انتخاب تجهیزات حفاظتی

کلیدهای حفاظتی باید متناسب با جریان بار، ظرفیت هادی، نوع مصرف‌کننده و شرایط اتصال کوتاه انتخاب شوند. انتخاب فیوز صرفاً بر اساس عدد بزرگ‌تر یا کوچک‌تر روش درستی نیست.

مرحله سوم: انتخاب ابعاد تابلو

تابلو باید فضای کافی برای تجهیزات فعلی، سیم‌کشی مرتب، خم مناسب هادی‌ها، تهویه و سرویس آینده داشته باشد. پر کردن کامل تابلو از تجهیزات بدون فضای آزاد، تعمیر و توسعه را دشوار می‌کند.

مرحله چهارم: جانمایی تجهیزات

کلید اصلی، حفاظت‌ها، رله‌ها، کنتاکتورها، ترمینال‌ها و شینه‌ها باید به‌صورت منطقی و قابل ردیابی نصب شوند.

مرحله پنجم: سیم‌بندی و شماره‌گذاری

سیم‌ها باید با سطح مقطع مناسب، سرسیم صحیح و مسیر منظم اجرا شوند. استفاده از شماره سیم و برچسب مدارها در پروژه‌های حرفه‌ای ضروری است.

مرحله ششم: تست تابلو قبل از بهره‌برداری

پس از پایان مونتاژ، باید اتصالات، پیوستگی حفاظتی، وضعیت هادی‌ها، عملکرد تجهیزات و مطابقت سیم‌بندی با نقشه کنترل شود.

قطعات روی درب تابلو برق چه هستند؟

بسته به نوع تابلو، برخی تجهیزات فرمان و نمایش روی درب نصب می‌شوند:

• شستی استارت و استوپ برای صدور فرمان
• لامپ سیگنال برای نمایش وضعیت مدار
• ولت‌متر و آمپرمتر یا نمایشگرهای دیجیتال
• سلکتور سوئیچ برای انتخاب حالت عملکرد
• HMI در تابلوهای کنترلی پیشرفته
• هواکش و فیلتر در تابلوهایی که به تهویه نیاز دارند

در تابلوهای اتوماسیون ممکن است تجهیزاتی مانند PLC، اینورتر، سافت‌استارتر و رله‌های کنترلی نیز استفاده شوند.

نحوه سیم‌کشی کلید و پریز ساختمان

یکی از پایه‌ای‌ترین مهارت‌های برق ساختمان، شناخت مدارهای کلید تک‌پل، دوپل، تبدیل و پریز است. پیش از هر اتصال باید برق مدار قطع شود و هادی‌ها بر اساس نقشه و آزمون صحیح شناسایی شوند.

سیم‌کشی کلید تک‌پل

در مدار استاندارد کلید تک‌پل، هادی فاز از مسیر کلید عبور می‌کند و خروجی کلید به چراغ متصل می‌شود. نول مستقیماً به مصرف‌کننده روشنایی می‌رود. هادی حفاظتی نیز در تجهیزاتی که به اتصال حفاظتی نیاز دارند باید به ترمینال مربوط متصل باشد.

سیم‌کشی کلید دوپل

کلید دوپل برای کنترل دو مدار روشنایی مستقل از یک محل استفاده می‌شود. فاز ورودی به ترمینال مشترک مناسب کلید می‌رسد و دو خروجی جداگانه برای دو گروه روشنایی در نظر گرفته می‌شود. نول چراغ‌ها مستقیماً از مسیر نول مدار تأمین می‌شود.

سیم‌کشی کلید تبدیل

کلید تبدیل برای کنترل یک چراغ یا یک گروه روشنایی از دو محل استفاده می‌شود؛ برای مثال در ابتدا و انتهای راهرو یا راه‌پله.

در این مدار، فاز به ترمینال مشترک کلید تبدیل اول متصل می‌شود. دو سیم رابط یا Traveler بین دو کلید قرار می‌گیرند و ترمینال مشترک کلید دوم به چراغ متصل می‌شود. نول نیز مستقیماً به چراغ می‌رود.

این ساختار با کلید دوپل متفاوت است و نباید این دو مدار با یکدیگر اشتباه گرفته شوند.

سیم‌کشی پریز برق

در پریزهای دارای اتصال حفاظتی، فاز، نول و هادی حفاظتی باید مطابق طراحی و ترمینال‌های تجهیز متصل شوند. اتصال ارت نباید حذف یا به نول تبدیل شود.

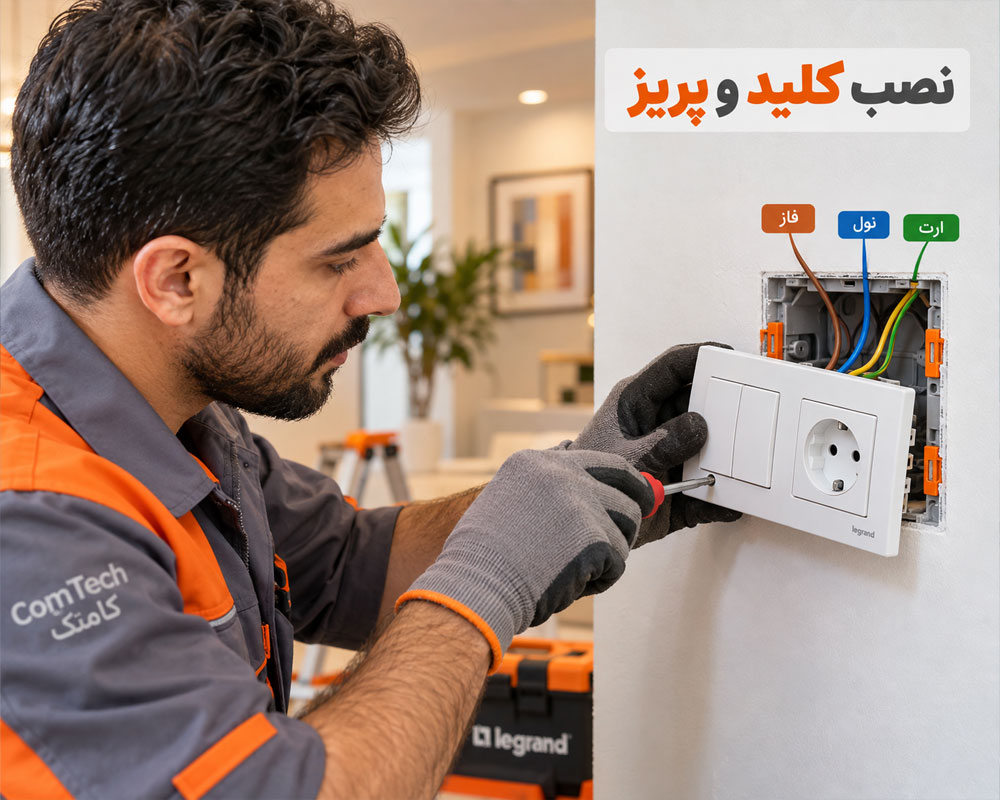

مراحل تعویض و نصب کلید و پریز

۱. مدار را از تابلو قطع کنید

کلید حفاظتی مدار موردنظر را قطع کنید و قبل از لمس سیم‌ها با تستر مناسب از بی‌برق بودن مدار مطمئن شوید.

۲. قاب و مکانیزم قدیمی را باز کنید

قاب کلید یا پریز را بدون آسیب به دیوار و سیم‌ها باز کنید. قبل از جدا کردن هادی‌ها بهتر است مسیر هر سیم مشخص یا ثبت شود.

۳. سیم‌ها و عایق آن‌ها را بررسی کنید

وجود آثار سوختگی، شکنندگی عایق، سیاه‌شدگی، شل‌شدن اتصال یا کوتاه بودن سیم را بررسی کنید.

۴. سیم‌ها را به ترمینال صحیح متصل کنید

بخش لخت هادی نباید بیش از حد از ترمینال بیرون بماند. پیچ یا اتصال ترمینال نیز باید به اندازه مناسب محکم شود.

۵. تجهیز را داخل قوطی نصب کنید

کلید یا پریز باید صاف، محکم و بدون فشار غیرعادی روی سیم‌ها در قوطی قرار بگیرد.

۶. برق را وصل و عملکرد مدار را تست کنید

پس از تکمیل نصب و بستن قاب، مدار را وصل کرده و عملکرد تجهیز را بررسی کنید. در صورت قطع کلید حفاظتی، گرم شدن اتصال یا مشاهده عملکرد غیرعادی، مدار باید دوباره قطع و عیب‌یابی شود.

سطح مقطع سیم در برق ساختمان چگونه انتخاب می‌شود؟

اعدادی مانند ۱.۵ یا ۲.۵ میلی‌متر مربع در پروژه‌های ساختمانی بسیار رایج هستند، اما انتخاب سطح مقطع سیم فقط با حفظ کردن یک عدد انجام نمی‌شود. جریان بار، روش نصب، طول مسیر، افت ولتاژ، دمای محیط، تجمع کابل‌ها و نوع حفاظت مدار نیز باید بررسی شوند.

در بسیاری از پروژه‌های متعارف از سیم‌های مسی با سطح مقطع حدود ۱.۵ میلی‌متر مربع برای مدارهای روشنایی و ۲.۵ میلی‌متر مربع برای بسیاری از مدارهای پریز استفاده می‌شود؛ اما این مقادیر جایگزین محاسبات طراحی و ضوابط پروژه نیستند.

ارتفاع کلید و پریز در برق ساختمان چقدر باید باشد؟

در اینترنت اعداد متفاوتی برای ارتفاع نصب کلید و پریز دیده می‌شود، اما یک عدد ثابت برای تمام فضاها و تمام پروژه‌ها قابل تعمیم نیست. ارتفاع نصب باید با نقشه اجرایی، کاربری فضا، معماری، محل تجهیزات، الزامات دسترس‌پذیری و مقررات برق ساختمان هماهنگ باشد.

برای مثال محل پریز یخچال، هود، ماشین لباسشویی، تلویزیون یا تجهیزات روی کانتر آشپزخانه با پریز عمومی اتاق یکسان نیست.

نکات مهم در نقشه کلید و پریز آشپزخانه

• برای یخچال مدار و محل پریز متناسب با نقشه کابینت در نظر گرفته شود.
• پریز لباسشویی و ظرفشویی در محل قابل دسترسی و دور از آب‌ریزی مستقیم طراحی شود.
• برای هود، مایکروویو و تجهیزات توکار محل تغذیه از ابتدا مشخص شود.
• مصرف‌کننده‌های پرقدرت روی یک مدار نامتناسب تجمیع نشوند.
• تعداد پریزهای روی کانتر بر اساس تجهیزات واقعی آشپزخانه انتخاب شود.

کلید و پریز در حمام و فضاهای مرطوب

در حمام و فضاهای مرطوب، محل تجهیزات الکتریکی باید با توجه به محدوده‌های حفاظتی و ضوابط مربوط به تماس با آب طراحی شود. نصب پریز در محل نامناسب نزدیک دوش یا وان می‌تواند بسیار خطرناک باشد.

در چنین فضاهایی استفاده از حفاظت جریان تفاضلی مناسب، سیستم اتصال حفاظتی صحیح و تجهیزات با درجه حفاظت متناسب اهمیت ویژه‌ای دارد.

تفکیک کابل برق از تلفن، شبکه و سیستم‌های حفاظتی

کابل‌های برق قدرت و کابل‌های جریان ضعیف بهتر است در مسیرها و لوله‌های مستقل اجرا شوند. این موضوع علاوه بر نظم بیشتر، می‌تواند احتمال تداخل و مشکلات تعمیراتی را کاهش دهد.

در ساختمان‌های جدید سیستم‌هایی مانند شبکه، دوربین، تلفن، آیفون و اعلام حریق بخش قابل توجهی از تأسیسات را تشکیل می‌دهند. علاقه‌مندان به سیستم‌های ایمنی ساختمان می‌توانند مطالب آموزش اعلام حریق را نیز به‌عنوان مهارت مکمل برق ساختمان بررسی کنند.

همچنین آشنایی با کابل‌کشی شبکه و تجهیزات تصویری برای افرادی که در سیستم‌های امنیتی فعالیت می‌کنند مفید است و یادگیری تعمیر دوربین مداربسته می‌تواند دامنه خدمات فنی آن‌ها را گسترده‌تر کند.

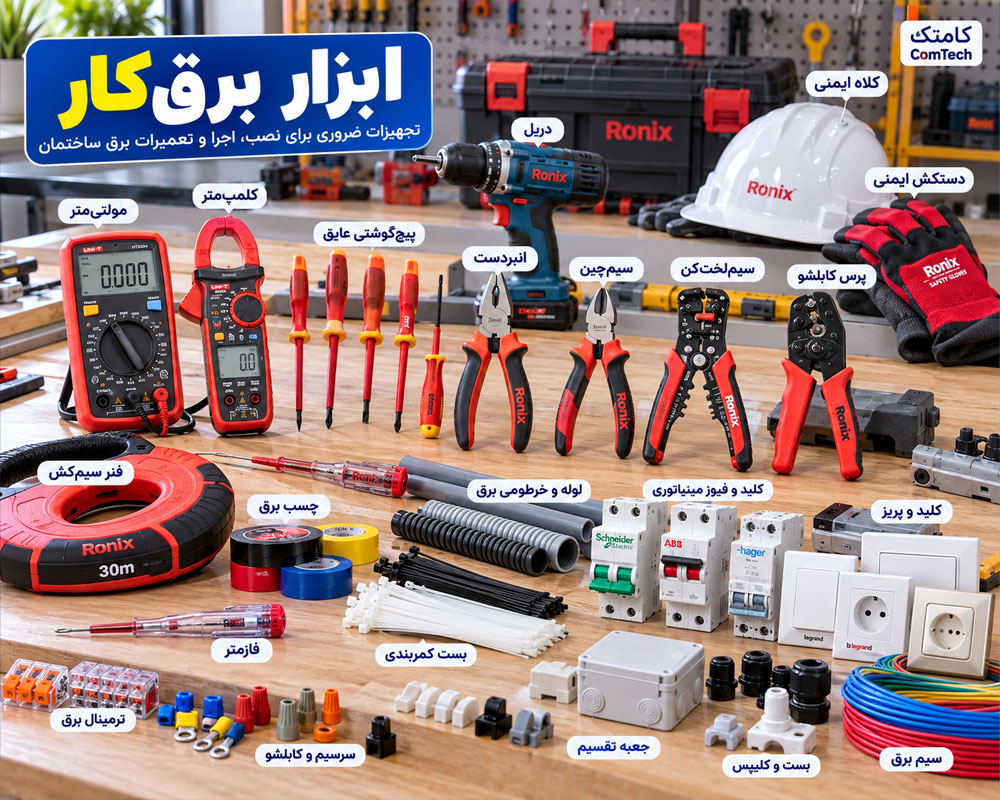

ابزارهای لازم برای برق‌کاری و تابلو برق

یک برقکار حرفه‌ای علاوه بر دانش فنی به ابزار مناسب و سالم نیاز دارد.

ابزارهای پایه

• مولتی‌متر دیجیتال مناسب
• تستر ولتاژ استاندارد
• کلمپ‌متر برای اندازه‌گیری جریان در پروژه‌های مربوطه
• پیچ‌گوشتی عایق مناسب
• انبردست و دم‌باریک
• سیم‌چین
• سیم‌لخت‌کن
• پرس سرسیم
• فنر سیم‌کشی
• متر و تراز
• ابزار لیبل‌گذاری
• چراغ کار
• تجهیزات حفاظت فردی متناسب با کار

ابزارهای موردنیاز برای مونتاژ تابلو برق

• پرس وایرشو و سرسیم
• ابزار برش و لخت‌کردن سیم
• مولتی‌متر و تجهیزات تست
• پیچ‌گوشتی‌های مناسب ترمینال‌ها
• شماره سیم و لیبل
• ریل DIN و تجهیزات نصب
• داکت تابلو
• ترمینال‌های مناسب
• بست و تجهیزات نظم‌دهی سیم‌ها

چک‌لیست اجرای ایمن تابلو برق ساختمان

• ☐ نقشه تابلو قبل از مونتاژ مشخص شده است.
• ☐ کلید اصلی متناسب با طراحی انتخاب شده است.
• ☐ مدارهای روشنایی و پریزها به‌درستی تفکیک شده‌اند.
• ☐ سیم و کابل متناسب با جریان مدار انتخاب شده است.
• ☐ تجهیزات حفاظتی با ظرفیت هادی هماهنگ هستند.
• ☐ نول و ارت مطابق سیستم زمین پروژه سیم‌بندی شده‌اند.
• ☐ تمام مدارها دارای نام یا شماره مشخص هستند.
• ☐ سیم‌ها داخل تابلو منظم و قابل ردیابی هستند.
• ☐ هیچ قسمت لخت اضافه‌ای از هادی خارج از ترمینال باقی نمانده است.
• ☐ عملکرد تجهیزات حفاظتی بررسی شده است.
• ☐ پیچ و اتصالات قدرت با روش مناسب کنترل شده‌اند.
• ☐ پس از اتمام کار تست عملکرد انجام شده است.

اشتباهات رایج در سیم‌کشی و تابلو برق ساختمان

• اعتماد کامل به رنگ سیم‌ها: مسیر مدار باید با نقشه و تست مناسب شناسایی شود.
• استفاده از فیوز بزرگ‌تر از ظرفیت سیم: این کار می‌تواند حفاظت حرارتی مدار را مختل کند.
• تجمیع مصرف‌کننده‌های پرقدرت روی یک مدار: باعث افزایش جریان، افت ولتاژ و عملکرد تجهیزات حفاظتی می‌شود.
• اتصال نادرست ارت و نول: می‌تواند عملکرد سیستم حفاظتی را دچار مشکل کند.
• پیچاندن ساده سیم‌ها به جای اتصال استاندارد: اتصال ضعیف ممکن است گرم شود.
• دفن اتصال غیرقابل دسترسی داخل دیوار: عیب‌یابی آینده را دشوار و خطرناک می‌کند.
• پر کردن بیش از حد لوله برق: سیم‌کشی و تعویض هادی‌ها را سخت می‌کند.
• بی‌توجهی به افت ولتاژ: به‌خصوص در مسیرهای طولانی می‌تواند عملکرد مصرف‌کننده را مختل کند.
• نبود لیبل روی فیوزها: هنگام تعمیر یا شرایط اضطراری تشخیص مدار را دشوار می‌کند.

روش واقعی یادگیری برق ساختمان و تابلو برق

ابتدا مدار را روی نقشه بفهمید

قبل از بستن سیم‌ها، مسیر فاز، نول، هادی حفاظتی و مصرف‌کننده را روی نقشه دنبال کنید.

مدار را روی پنل آموزشی اجرا کنید

مدار تک‌پل، دوپل، تبدیل، پریز، کنتاکتور و تجهیزات حفاظتی را ابتدا در محیط آموزشی تمرین کنید.

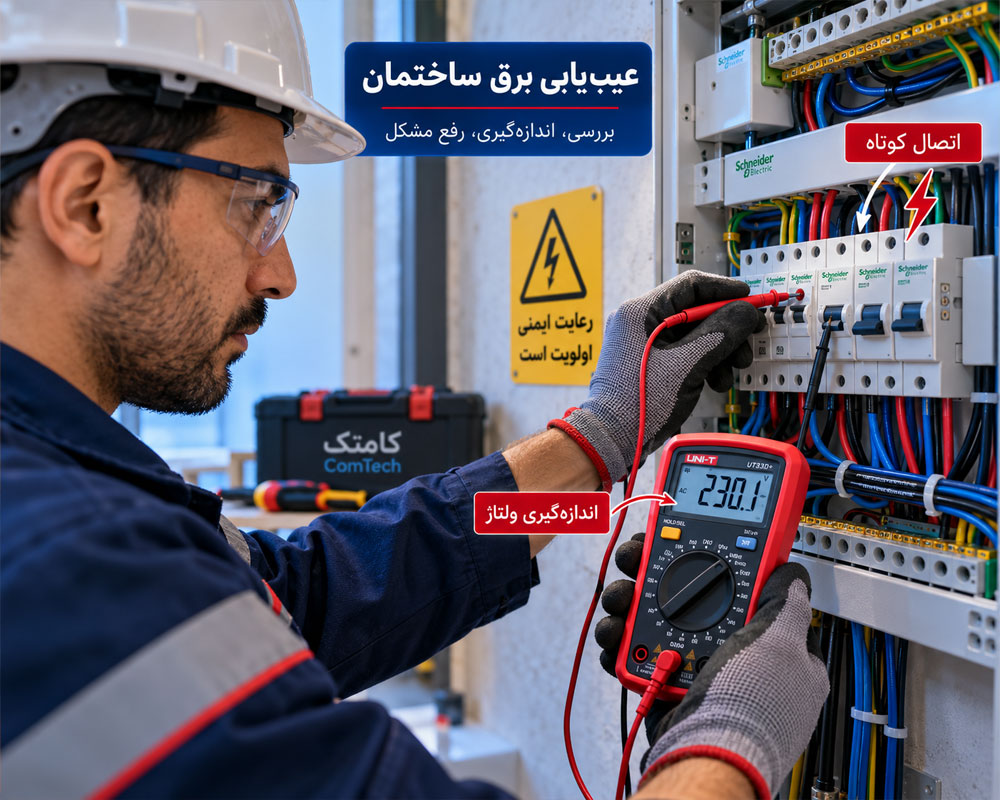

اندازه‌گیری را یاد بگیرید

کار با مولتی‌متر فقط خواندن عدد روی صفحه نیست. باید بدانید در کدام نقطه، چه کمیتی و با چه هدفی اندازه‌گیری می‌شود.

عیب مصنوعی ایجاد کنید

در مدار آموزشی قطعی، اتصال نامناسب یا ایراد مشخص ایجاد کنید و تلاش کنید بدون مشاهده مستقیم محل خرابی، ایراد را با منطق و اندازه‌گیری پیدا کنید.

تابلو واقعی سیم‌بندی کنید

پس از یادگیری پایه‌ها، یک تابلو کوچک آموزشی شامل کلید اصلی، چند مدار خروجی، شینه نول، شینه ارت و تجهیزات حفاظتی را مطابق نقشه مونتاژ کنید.

در پروژه واقعی کارآموزی کنید

پروژه واقعی شما را با مسائلی مانند تغییر نقشه، محدودیت معماری، مسیرهای مسدود، سیم‌کشی قدیمی و عیب‌های ترکیبی آشنا می‌کند.

پرسش‌های متداول درباره سیم‌کشی و تابلو برق ساختمان

تابلو برق ساختمان چه کاربردی دارد؟

تابلو برق محل توزیع و حفاظت مدارهای ساختمان است و امکان قطع، کنترل و تفکیک مدارهای مختلف را فراهم می‌کند.

فرق RCD با فیوز مینیاتوری چیست؟

فیوز مینیاتوری یا MCB برای حفاظت در برابر اضافه‌جریان و اتصال کوتاه استفاده می‌شود، در حالی که RCD بر اساس اختلاف جریان رفت و برگشت عمل می‌کند. بنابراین این دو تجهیز وظایف متفاوتی دارند.

آیا محافظ جان جای فیوز را می‌گیرد؟

خیر. یک RCCB معمولی حفاظت اضافه‌جریان کامل را انجام نمی‌دهد و باید همراه حفاظت مناسب استفاده شود. تجهیزاتی مانند RCBO هر دو نوع حفاظت را در یک دستگاه ترکیب می‌کنند.

برای پریز از چه سیمی استفاده می‌شود؟

در پروژه‌های متعارف ساختمان، سیم مسی ۲.۵ میلی‌متر مربع برای بسیاری از مدارهای پریز رایج است؛ اما انتخاب نهایی باید بر اساس بار، طول مسیر، روش نصب و حفاظت مدار انجام شود.

برای روشنایی سیم ۱.۵ مناسب است؟

سیم مسی ۱.۵ میلی‌متر مربع در بسیاری از مدارهای روشنایی ساختمان رایج است، ولی ظرفیت واقعی مدار فقط از روی سطح مقطع تعیین نمی‌شود و شرایط نصب و وسیله حفاظتی نیز باید بررسی شوند.

کلید تبدیل چه کاربردی دارد؟

کلید تبدیل امکان کنترل یک مدار روشنایی از دو محل را فراهم می‌کند و معمولاً در راهرو، راه‌پله و اتاق‌هایی با دو ورودی کاربرد دارد.

چرا فیوز ساختمان مرتب قطع می‌کند؟

اضافه‌بار، اتصال کوتاه، خرابی مصرف‌کننده، آسیب سیم‌کشی یا انتخاب نامناسب تجهیزات می‌تواند باعث قطع کلید حفاظتی شود. تعویض آن با فیوز قوی‌تر بدون عیب‌یابی راه‌حل صحیحی نیست.

چرا سیم داخل تابلو برق داغ می‌شود؟

شل بودن اتصال، سطح مقطع نامناسب، اضافه‌بار، ترمینال معیوب یا کیفیت نامناسب اتصال می‌تواند باعث افزایش مقاومت و تولید حرارت شود.

آیا می‌توان نول و ارت را به هم وصل کرد؟

نحوه ارتباط نول و زمین حفاظتی به سیستم زمین و نقطه طراحی‌شده شبکه بستگی دارد. اتصال خودسرانه نول و ارت در تابلوهای فرعی یا پریزها می‌تواند خطرناک باشد و عملکرد حفاظت جریان تفاضلی را مختل کند.

آیا سیم‌کشی توکار همیشه بهتر از روکار است؟

خیر. سیم‌کشی توکار برای بسیاری از ساختمان‌های مسکونی و اداری مناسب است، اما در محیط‌های صنعتی، کارگاه‌ها و برخی پروژه‌های بازسازی، اجرای روکار اصولی می‌تواند انتخاب منطقی‌تر و قابل سرویس‌تری باشد.

از نقشه تا تابلو؛ مسیر اجرای حرفه‌ای برق ساختمان

یک سیستم برق ساختمان ایمن حاصل اجرای درست چند مرحله به‌هم‌پیوسته است: نقشه‌کشی، لوله‌گذاری، انتخاب سیم و کابل، تفکیک مدارها، نصب تابلو برق، انتخاب تجهیزات حفاظتی، سیم‌بندی کلید و پریز، تست و عیب‌یابی.

برقکار حرفه‌ای کسی نیست که فقط بتواند سیم‌ها را به یکدیگر متصل کند؛ بلکه باید دلیل هر اتصال، عملکرد تجهیزات حفاظتی و رفتار مدار هنگام بروز خطا را درک کند. ترکیب دانش فنی، تمرین عملی، ابزار اندازه‌گیری مناسب، رعایت ایمنی و تجربه پروژه واقعی بهترین مسیر برای یادگیری برق ساختمان و ورود حرفه‌ای به بازار کار است. 🔧
