خازن چیست و در مدار چه کاری انجام می‌دهد؟
خازن‌ها در مدارهای الکترونیکی، موتورهای الکتریکی و شبکه‌های توزیع برق وظایف متفاوتی دارند؛ از صاف‌کردن ولتاژ و کاهش نویز گرفته تا راه‌اندازی موتور و اصلاح ضریب توان. برای انتخاب درست خازن باید نوع مدار، ولتاژ، ظرفیت، فرکانس، جریان ریپل و شرایط کاری را با هم در نظر گرفت. در این راهنمای آموزشی، انواع خازن و کاربرد هرکدام را با مثال‌های عملی مرور می‌کنیم. ⚡
خازن قطعه‌ای است که انرژی الکتریکی را در میدان الکتریکی بین دو رسانا ذخیره می‌کند. دو رسانا با یک مادهٔ عایق به نام دی‌الکتریک از هم جدا شده‌اند. ظرفیت خازن با واحد فاراد (F) اندازه‌گیری می‌شود؛ در قطعات روزمره بیشتر با میکروفاراد (µF)، نانوفاراد (nF) و پیکوفاراد (pF) سروکار داریم.
خازن در مدار می‌تواند تغییرات ولتاژ را تعدیل کند، بخشی از سیگنال را فیلتر کند یا برای مدت کوتاهی انرژی در اختیار مدار بگذارد. رفتار آن به نوع مدار و فرکانس وابسته است. برای نمونه، خازن در حالت پایدارِ مدار DC معمولاً پس از شارژ، جریان پیوسته‌ای از خود عبور نمی‌دهد؛ اما هنگام شارژ و تخلیه، جریان برقرار می‌شود. در مدار AC نیز خازن می‌تواند جریان متناوب را عبور دهد، اما میزان عبور به ظرفیت و فرکانس وابسته است.
رابطهٔ پایهٔ بار و ظرفیت به شکل Q = C × V است و انرژی ذخیره‌شده از رابطهٔ E = ½ × C × V² به دست می‌آید. این روابط به فهم عملکرد خازن کمک می‌کنند، اما برای انتخاب خازن قدرت یا قطعات فرکانس بالا باید مشخصات سازنده و شرایط واقعی مدار نیز بررسی شود.
انواع خازن و تفاوت کاربرد آن‌ها
خازن‌ها را می‌توان بر اساس ثابت یا متغیر بودن ظرفیت، جنس دی‌الکتریک، ساختار بدنه و کاربرد دسته‌بندی کرد. جدول زیر یک مرور سریع برای شناخت چند گروه رایج است.
| نوع خازن | کاربردهای رایج | نکتهٔ انتخاب |
|---|---|---|
| سرامیکی | بای‌پس، حذف نویز و مدارهای فرکانس بالا | ظرفیت، کلاس دی‌الکتریک و تغییر ظرفیت با ولتاژ را بررسی کنید. |
| فیلمی | مدارهای AC، فیلتر، پالس و برخی کاربردهای قدرت | برای کارکرد پیوسته یا پالس، ردهٔ ایمنی و جریان مجاز اهمیت دارد. |
| الکترولیتی آلومینیومی | صاف‌کردن ولتاژ DC در منابع تغذیه و اینورترها | قطبیت، دما، عمر کاری و جریان ریپل را کنترل کنید. |
| میکا | مدارهای دقیق و فرکانس بالا | پایداری و تلرانس ظرفیت را متناسب با مدار بسنجید. |
| متغیر و تریمر | تنظیم فرکانس و کالیبراسیون مدار | ظرفیت تنظیم‌پذیر و محدودهٔ مکانیکی آن را بررسی کنید. |
| قدرت و اصلاح ضریب توان | جبران توان راکتیو در شبکه‌های برق | ولتاژ شبکه، توان راکتیو، هارمونیک‌ها و نوع اتصال تعیین‌کننده‌اند. |
خازن‌های ثابت: سرامیکی، فیلمی، میکا و الکترولیتی
در خازن ثابت، ظرفیت اسمی برای استفادهٔ عادی قابل تنظیم نیست. خازن سرامیکی به دلیل اندازهٔ کوچک و عملکرد مناسب در بسیاری از مدارهای الکترونیکی، برای بای‌پس و فیلترکردن نویز استفاده می‌شود. مقدار ظرفیت برخی سرامیکی‌ها با ولتاژ DC اعمال‌شده تغییر می‌کند؛ بنابراین در مدارهای حساس، انتخاب کلاس و سری قطعه اهمیت دارد.
خازن فیلمی با دی‌الکتریک پلیمری ساخته می‌شود و در فیلترها، مدارهای AC و کاربردهای پالسی به کار می‌رود. نوع دقیق فیلم، ولتاژ نامی، تلفات و تأییدیهٔ ایمنی را باید از دیتاشیت بررسی کرد. خازن‌های میکا نیز در برخی مدارهای دقیق و فرکانس بالا به دلیل پایداری مناسب استفاده می‌شوند.

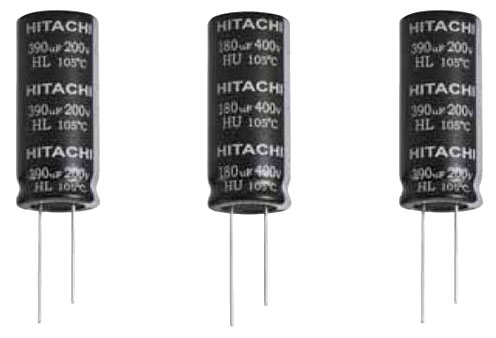

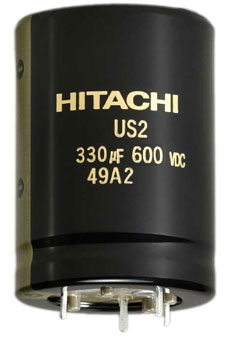

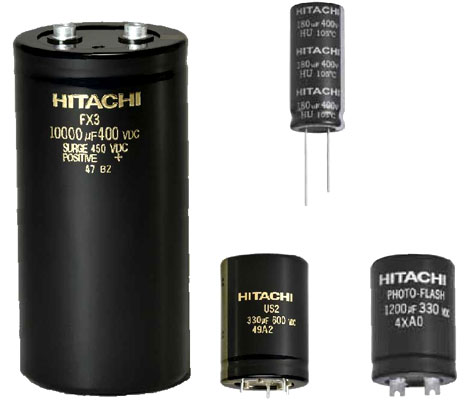

خازن الکترولیتی معمولاً ظرفیت بالایی دارد و در مدارهای DC مانند منابع تغذیه، اینورترها و UPSها برای صاف‌کردن ولتاژ به کار می‌رود. بسیاری از مدل‌های آلومینیومی قطب‌دارند؛ اتصال برعکس یا فراتر رفتن از ولتاژ و دمای مجاز می‌تواند به خرابی، نشتی یا بادکردن بدنه منجر شود.
خازن متغیر و تریمر برای تنظیم مدار
در خازن متغیر، ظرفیت با تغییر موقعیت صفحات یا بخش متحرک تغییر می‌کند. نوع تریمر معمولاً برای تنظیم محدود و کالیبراسیون مدار به کار می‌رود و با ابزار مناسب تنظیم می‌شود. این قطعات را بیشتر در مدارهای تنظیم فرکانس، گیرنده‌ها و برخی تجهیزات اندازه‌گیری می‌بینیم.
سوپرخازن؛ ذخیره‌سازی کوتاه‌مدت با ظرفیت بالا
سوپرخازن نسبت به خازن‌های معمولی ظرفیت بسیار بیشتری دارد و می‌تواند در کاربردهای خاص، انرژی را سریع دریافت و آزاد کند. از آن برای پشتیبانی کوتاه‌مدت انرژی، نگه‌داشتن تنظیمات یا کمک به تأمین توان گذرا استفاده می‌شود. سوپرخازن جایگزین مستقیم باتری نیست؛ ولتاژ هر سلول، مدار بالانس، نرخ خودتخلیه و طول مدت پشتیبانی باید در طراحی لحاظ شوند.
خازن‌های روبردی، Radial و ترمینال‌پیچی
واژه‌های Radial و ترمینال‌پیچی بیشتر به شکل بدنه و روش اتصال اشاره دارند و به‌تنهایی نوع دی‌الکتریک یا کاربرد قطعه را مشخص نمی‌کنند. خازن Radial معمولاً دو پایه دارد که از یک سمت بدنه بیرون می‌آیند و برای نصب روی برد مناسب است. مدل‌های ترمینال‌پیچی معمولاً برای خازن‌های بزرگ‌تر و کاربردهایی با جریان ریپل قابل توجه به کار می‌روند. در هر دو گروه، مشخصات دیتاشیت را مبنای انتخاب قرار دهید.
خازن‌های صنعتی برای اصلاح ضریب توان و راه‌اندازی موتور
در شبکه‌های برق، بسیاری از بارها مانند موتورهای القایی توان راکتیو مصرف می‌کنند.
خازن اصلاح ضریب توان می‌تواند بخشی از این توان راکتیو را نزدیک بار تأمین کند و در شرایط طراحی درست، جریان عبوری از بخش‌هایی از شبکه را کاهش دهد. ظرفیت بانک خازنی معمولاً بر حسب کیلووار (kvar) بیان می‌شود، نه فقط میکروفاراد.
برای برآورد اولیهٔ توان خازنی موردنیاز، در شرایط متعارف از رابطهٔ Qc = P × (tan φ₁ − tan φ₂) استفاده می‌شود. در این رابطه، P توان اکتیو بر حسب کیلووات، φ₁ زاویهٔ ضریب توان پیش از اصلاح و φ₂ زاویهٔ هدف است. این فرمول تخمین اولیه است؛ اندازه‌گیری بار، تغییرات مصرف، هارمونیک‌ها و شرایط بهره‌برداری باید در طراحی نهایی دخیل باشند.
در صورت وجود بارهای غیرخطی مانند درایوها و یکسوسازها، نصب خازن بدون بررسی هارمونیک‌ها می‌تواند رزونانس یا افزایش جریان ایجاد کند. در این شرایط ممکن است به بانک خازنی مجهز به راکتور دتون‌شده یا راهکار فیلتر هارمونیک نیاز باشد. طراحی و راه‌اندازی تابلوهای قدرت باید به افراد دارای صلاحیت سپرده شود.

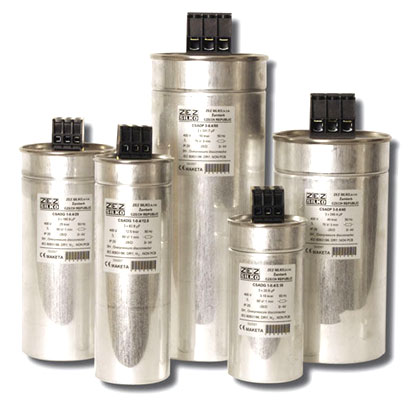

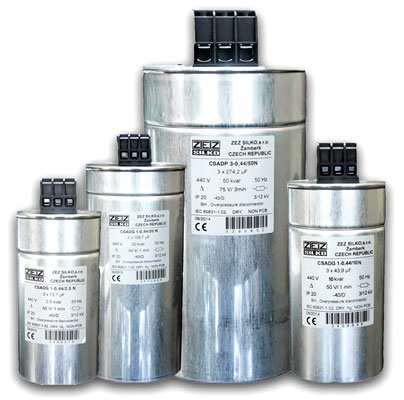

خازن اصلاح ضریب توان فشار ضعیف و خشک سیلندری
خازن‌های فشار ضعیف معمولاً در تابلوهای برق ساختمان‌ها و صنایع برای جبران توان راکتیو استفاده می‌شوند. نوع خشک سیلندری یکی از ساختارهای رایج این گروه است. انتخاب خازن باید با ولتاژ واقعی شبکه، شرایط دمایی، تهویهٔ تابلو، میزان هارمونیک و روش کنترل پله‌ها هماهنگ باشد.

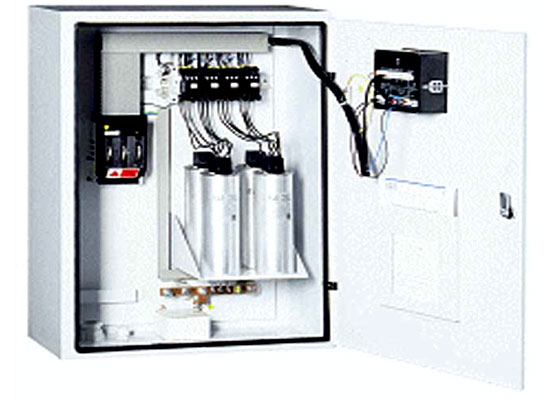

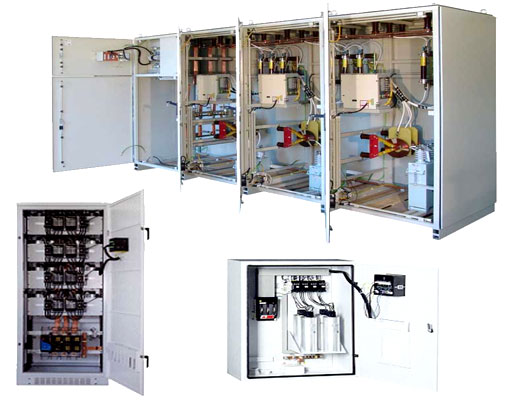

بانک اتوماتیک با اندازه‌گیری ضریب توان، پله‌های خازنی را متناسب با بار وارد مدار یا از آن خارج می‌کند. برای هر پله، کنتاکتور مخصوص خازنی، حفاظت مناسب و در صورت نیاز راکتور در نظر گرفته می‌شود. استفاده از کنتاکتور نامتناسب ممکن است باعث آسیب ناشی از جریان هجومی هنگام وصل شود.

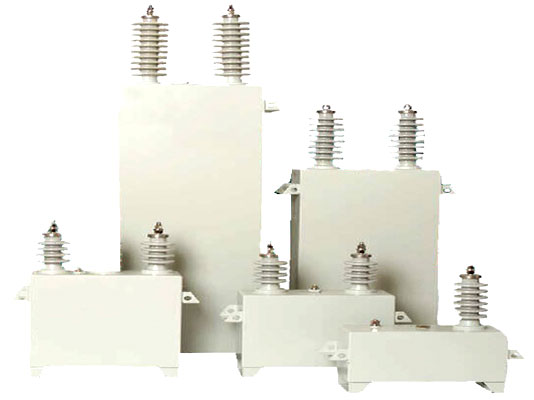

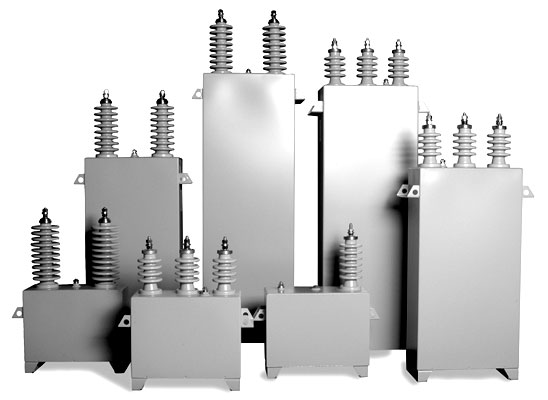

خازن‌های فشار متوسط و بانک خازنی

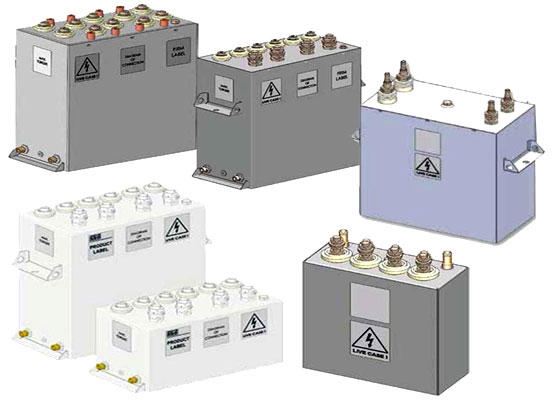

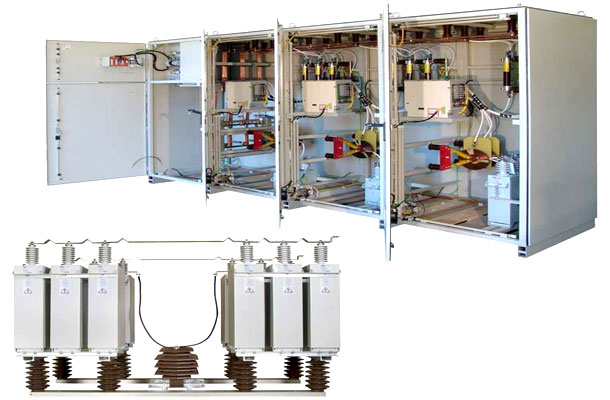

در شبکه‌های فشار متوسط، خازن‌ها ممکن است به‌صورت واحدهای منفرد یا بانک‌های چندبخشی نصب شوند. ساختار بانک، کلیدزنی، حفاظت، تخلیهٔ انرژی پس از قطع و هماهنگی عایقی باید مطابق طراحی شبکه انجام شود. انتخاب صرفاً بر اساس ظرفیت نامی کافی نیست؛ ولتاژ نامی، آرایش اتصال، جریان خطا و الزامات بهره‌برداری نیز اهمیت دارند.

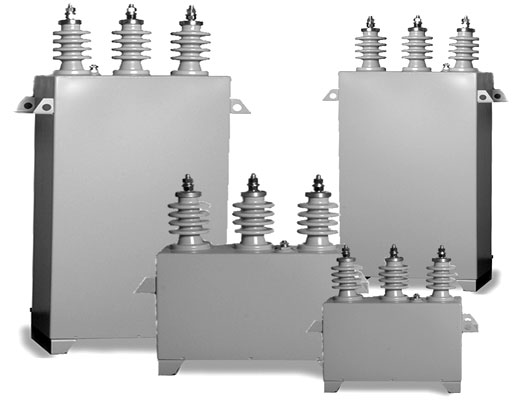

خازن‌های تک‌فاز و سه‌فاز
خازن‌های تک‌فاز و سه‌فاز بر اساس نوع شبکه و طراحی تجهیز انتخاب می‌شوند. در خازن سه‌فاز، آرایش داخلی و نحوهٔ اتصال باید با نقشه و مشخصات سازنده تطبیق داشته باشد. هنگام جایگزینی قطعه، فقط به شکل ظاهری یا مقدار میکروفاراد توجه نکنید؛ ولتاژ، توان راکتیو، فرکانس و محدودهٔ دمایی را نیز تطبیق دهید.

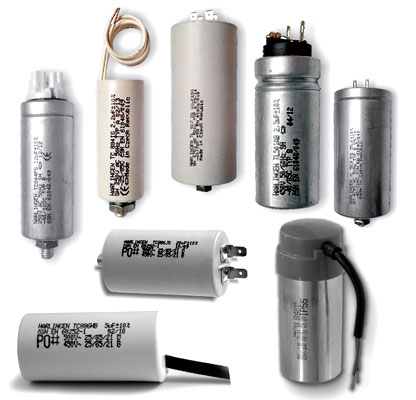

خازن دائم‌کار و خازن راه‌انداز موتور

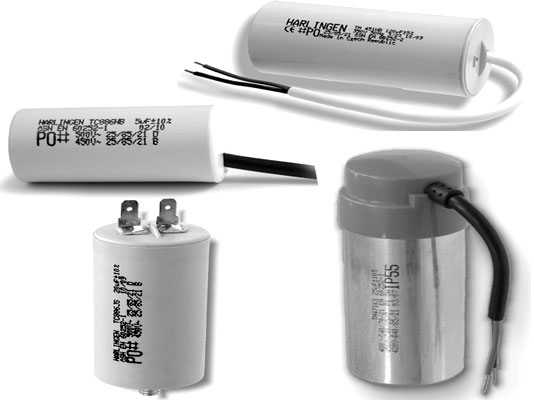

در برخی موتورهای تک‌فاز، خازن برای ایجاد اختلاف فاز و کمک به راه‌اندازی یا ادامهٔ کار موتور استفاده می‌شود. خازن دائم‌کار برای حضور در مدار در مدت کار موتور طراحی می‌شود، در حالی که خازن راه‌انداز معمولاً فقط در مرحلهٔ شروع به کار در مدار باقی می‌ماند و با کلید گریز از مرکز یا رله از مدار خارج می‌شود. این دو نوع را نباید بدون بررسی مشخصات، به‌جای یکدیگر به کار برد.
برای انتخاب خازن جایگزین، ظرفیت، ولتاژ AC، نوع کارکرد و مشخصات درج‌شده روی موتور یا قطعهٔ اصلی را بررسی کنید. اگر موتور دیر راه می‌افتد، صدای غیرعادی دارد یا داغ می‌کند، خازن می‌تواند یکی از عوامل باشد؛ اما سیم‌پیچ، یاتاقان، کلید راه‌انداز و ولتاژ تغذیه نیز باید بررسی شوند.

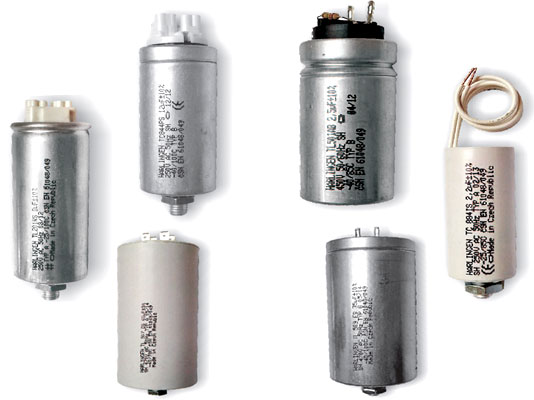

خازن روشنایی
در بعضی سامانه‌های روشنایی، خازن برای اصلاح ضریب توان یا بخشی از مدار راه‌انداز به کار می‌رود. نوع و مقدار آن به فناوری چراغ و مدار بالاست وابسته است. در چراغ‌های LED، خازن‌های داخلی درایور وظیفه‌های متفاوتی دارند؛ بنابراین تعویض قطعه باید بر اساس مشخصات مدار انجام شود.

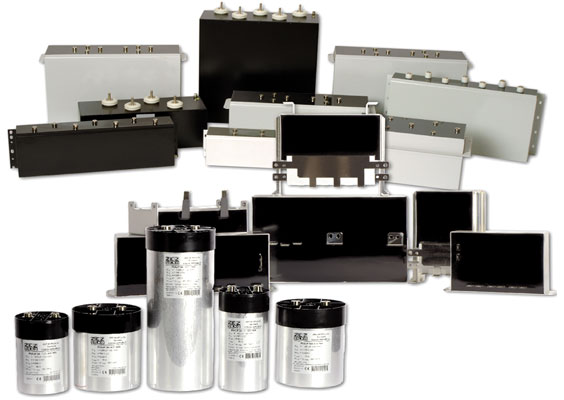

خازن‌های DC، ولتاژ بالا و کاربردهای سوئیچینگ

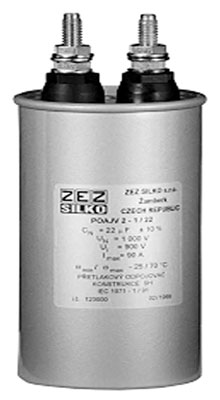

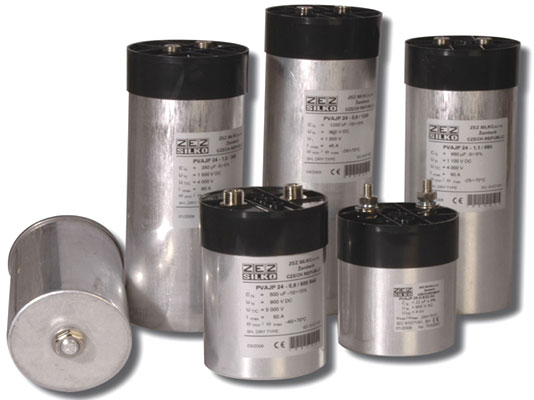

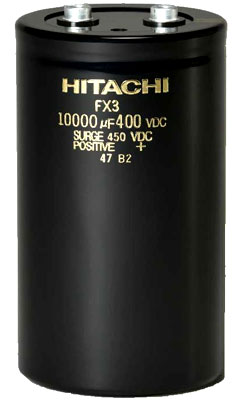

خازن فیلترینگ DC و خازن سیلندری
در منبع تغذیه، خازن فیلتر DC معمولاً پس از یکسوساز قرار می‌گیرد تا ریپل ولتاژ را کاهش دهد. مقدار مناسب به جریان بار، فرکانس ریپل، افت ولتاژ مجاز و جریان ریپل قابل‌تحمل خازن وابسته است. افزایش ظرفیت به‌تنهایی همیشه راه‌حل مناسبی نیست؛ جریان هجومی، زمان راه‌اندازی و محدودیت قطعات مدار هم باید در نظر گرفته شوند.
در مدارهای DC، قطبیت خازن‌های الکترولیتی را دقیق رعایت کنید. اگر ولتاژ مدار بالاست، ممکن است پس از قطع برق نیز بار خطرناکی در خازن باقی بماند. پیش از دست‌زدن به مدار، تخلیهٔ ایمن را با ابزار و روش مناسب انجام دهید و ولتاژ باقی‌مانده را اندازه‌گیری کنید.

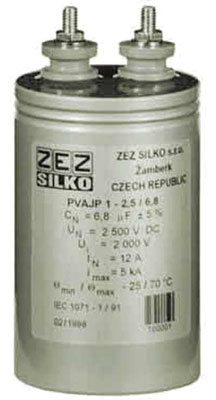

خازن ولتاژ بالا و خازن کموتاسیون

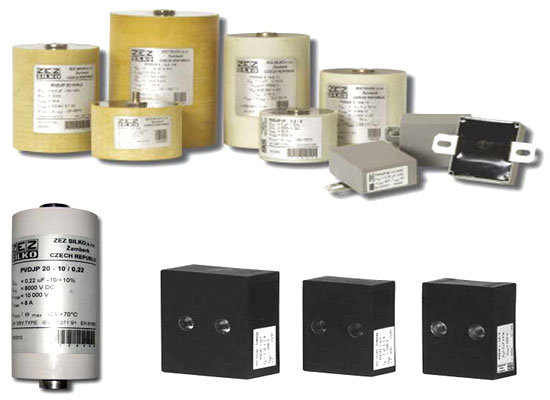

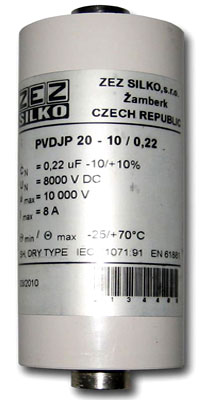

خازن‌های ولتاژ بالا برای مدارهایی طراحی می‌شوند که تنش الکتریکی زیادی دارند. خازن کموتاسیون نیز در برخی مدارهای قدرت برای شکل‌دهی یا جابه‌جایی جریان در لحظهٔ کلیدزنی استفاده می‌شود. در این کاربردها، ولتاژ ضربه‌ای، جریان پالسی، فرکانس کاری و الزامات عایقی را از دیتاشیت بررسی کنید؛ ظاهر مشابه به معنی قابلیت جایگزینی نیست.

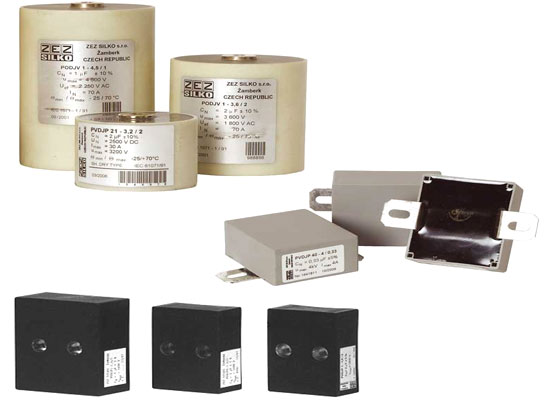

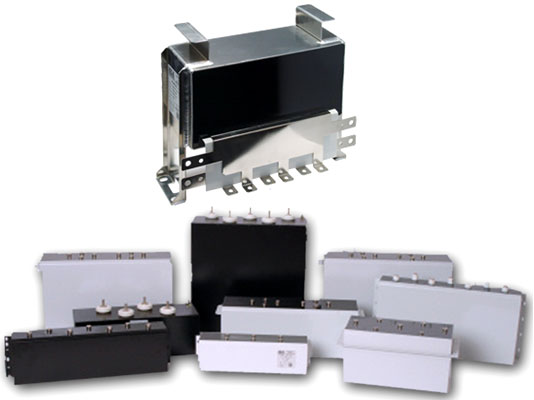

خازن Damping و اسنابر برای IGBT و SCR
خازن اسنابر بخشی از یک شبکهٔ حفاظتی است که برای کنترل اضافه‌ولتاژ و نوسان‌های ناشی از کلیدزنی طراحی می‌شود. در مدارهای قدرت، اسنابر می‌تواند همراه مقاومت یا اجزای دیگر کار کند تا تنش لحظه‌ای روی کلیدهای نیمه‌هادی مانند IGBT یا SCR کاهش یابد. مقدار ظرفیت، نوع خازن و توان پالسی باید از روی طراحی مدار تعیین شود.
خازن اسنابر را نباید فقط با توجه به ظرفیت انتخاب کرد. جریان پالس، نرخ تغییر ولتاژ (dV/dt)، فرکانس کلیدزنی، تلفات و روش نصب هم بر عملکرد اثر دارند. در تجهیزات قدرت، اندازه‌گیری و انتخاب قطعه باید با رعایت دستورالعمل سازنده انجام شود.

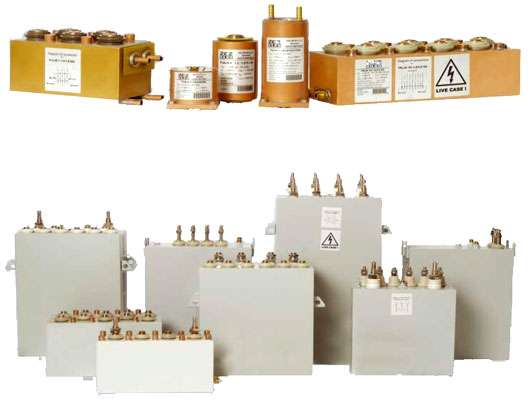

خازن کورهٔ القایی و تجهیزات فرکانس بالا

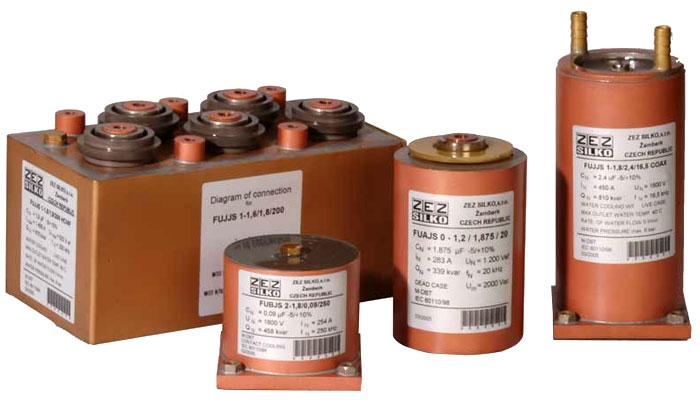

در کوره‌های القایی، خازن‌ها بخشی از مدار تشدید هستند و در هماهنگی با سیم‌پیچ، فرکانس و توان سامانه کار می‌کنند. خازن مناسب باید برای جریان فرکانس بالا، گرمای تولیدشده و شرایط کاری کوره طراحی شده باشد. مقدار ظرفیت یا ولتاژ به‌تنهایی برای انتخاب کافی نیست؛ مشخصات جریان، فرکانس و خنک‌کاری را هم بررسی کنید.
سامانه‌های کوره ممکن است در بازه‌های فرکانسی متفاوتی کار کنند. خازنی که برای یک فرکانس یا چرخهٔ کاری ساخته شده است، لزوماً برای تجهیز دیگر مناسب نیست. در نصب یا سرویس، اطلاعات پلاک و دستورالعمل سازنده را ملاک قرار دهید.
چطور خازن مناسب مدار را انتخاب کنیم؟
هنگام خرید یا جایگزینی خازن، این موارد را به ترتیب بررسی کنید:
- کاربرد مدار را مشخص کنید: فیلتر DC، اصلاح ضریب توان، راه‌اندازی موتور یا مدار پالسی، هرکدام خازن متفاوتی می‌خواهند.
- ظرفیت و تلرانس را بخوانید: واحد اندازه‌گیری و محدودهٔ مجاز را با مقدار موردنیاز مدار تطبیق دهید.
- ولتاژ نامی را کنترل کنید: ولتاژ مجاز خازن باید برای شرایط مدار مناسب باشد. درج ولتاژ بالاتر به‌تنهایی تضمین‌کنندهٔ جایگزینی درست نیست.
- نوع AC یا DC و قطبیت را بررسی کنید: خازن‌های قطب‌دار را در جهت درست نصب کنید و قطعهٔ مخصوص AC را با مدل نامناسب جایگزین نکنید.
- فرکانس و جریان ریپل را بسنجید: این مشخصات به‌ویژه در منابع تغذیهٔ سوئیچینگ، اینورترها و تجهیزات قدرت مهم‌اند.
- دما و عمر کاری را در نظر بگیرید: دمای محیط و دمای کاری مدار می‌توانند عمر خازن را کاهش دهند.
- ابعاد و روش نصب را کنترل کنید: فاصلهٔ پایه‌ها، ارتفاع، نوع ترمینال و فضای تهویه باید با دستگاه سازگار باشد.
- دیتاشیت سازنده را بررسی کنید: برای قطعات صنعتی و حساس، دیتاشیت مرجع قابل‌اتکاتری از شباهت ظاهری یا نوشتهٔ روی قطعه است.
تست خازن و نشانه‌های خرابی
بادکردن بالای خازن، نشتی الکترولیت، ترک‌خوردگی، تغییر رنگ یا بوی غیرعادی می‌تواند نشانهٔ خرابی باشد؛ اما نبود این نشانه‌ها سلامت قطعه را تضمین نمی‌کند. برای ارزیابی دقیق‌تر، ظرفیت، ESR و شرایط کاری باید با ابزار مناسب بررسی شوند. اندازه‌گیری در مدار ممکن است به دلیل وجود قطعات موازی نتیجهٔ نادرست بدهد.
- پیش از اندازه‌گیری، دستگاه را از برق جدا کنید.
- وجود ولتاژ باقی‌مانده را با ابزار مناسب بررسی کنید.
- خازن را مطابق روش ایمن و مشخصات دستگاه تخلیه کنید؛ اتصال کوتاه با پیچ‌گوشتی روش مناسبی نیست.
- برای اندازه‌گیری ظرفیت یا ESR، در صورت نیاز یک پایهٔ قطعه را از مدار جدا کنید.
- قطعهٔ جایگزین را از نظر ظرفیت، ولتاژ، قطبیت، دما و جریان ریپل با نمونهٔ اصلی تطبیق دهید.
نکات ایمنی هنگام کار با خازن
خازن‌ها حتی پس از قطع برق ممکن است انرژی ذخیره‌شده داشته باشند. خازن‌های منابع تغذیه، فلاش، اینورتر و تابلوهای برق می‌توانند ولتاژ خطرناک نگه دارند. همیشه دستورالعمل سازنده را رعایت کنید، از ابزار مناسب استفاده کنید و پیش از تماس با مدار، بی‌برقی و تخلیهٔ ولتاژ را اندازه‌گیری کنید.
برای یادگیری عیب‌یابی مدارها و کار با ابزار اندازه‌گیری، می‌توانید سرفصل‌های آموزش برق صنعتی را ببینید. اگر تمرکز شما روی شناخت قطعات و عیب‌یابی برد است، بخش آموزش تعمیر برد مسیر مرتبطی دارد. برای آشنایی با خدمات تعمیرات و آموزش‌های مرتبط نیز صفحهٔ آموزش تعمیرات را بررسی کنید.
مرور کاربرد خازن‌ها در یک نگاه
| کاربرد | گروه خازن | مهم‌ترین موارد بررسی |
|---|---|---|
| فیلتر و صاف‌کردن DC | الکترولیتی یا فیلمی، متناسب با طراحی | قطبیت، ریپل، ولتاژ، دما و عمر |
| اصلاح ضریب توان شبکه | خازن قدرت و بانک خازنی | kvar، هارمونیک، ولتاژ شبکه و شیوهٔ کلیدزنی |
| راه‌اندازی موتور تک‌فاز | خازن دائم‌کار یا راه‌انداز | نوع موتور، ظرفیت و ولتاژ AC |
| کاهش نوسان کلیدزنی | خازن اسنابر یا Damping | جریان پالسی، dV/dt، فرکانس و توان تلفاتی |
| مدارهای فرکانس بالا و کورهٔ القایی | خازن فرکانس بالا یا مخصوص کوره | فرکانس، جریان، تلفات و خنک‌کاری |
خازن مناسب با تطبیق کاربرد، ساختار، ولتاژ، ظرفیت و شرایط کاری انتخاب می‌شود. شناخت این مشخصات به شما کمک می‌کند هنگام تعمیر یا طراحی مدار، قطعه‌ای را انتخاب کنید که با نیاز واقعی تجهیز سازگار باشد؛ در تجهیزات قدرت و ولتاژبالا نیز اندازه‌گیری، نصب و سرویس باید طبق اصول ایمنی و دستورالعمل سازنده انجام شود.
