فیوز چیست و چگونه از مدار محافظت می‌کند؟
فیوز یک قطعه حفاظتی است که هنگام عبور اضافه‌جریان خطرناک، مسیر برق را قطع می‌کند تا سیم‌کشی، برد الکترونیکی و قطعات مدار آسیب نبینند. در فیوزهای ذوب‌شونده، یک المنت فلزی با مشخصات کنترل‌شده در مسیر جریان قرار دارد؛ اگر انرژی حرارتی ناشی از جریان از محدوده طراحی بیشتر شود، المنت ذوب شده و مدار باز می‌شود. به همین دلیل، سوختن فیوز معمولاً خودِ خرابی اصلی نیست، بلکه علامتی از اضافه‌بار، اتصال کوتاه، جریان هجومی غیرعادی یا خرابی قطعهای دیگر در مدار است.
برای انتخاب فیوز تنها دانستن آمپراژ کافی نیست. ولتاژ نامی، AC یا DC بودن مدار، سرعت عملکرد، ظرفیت قطع، منحنی زمان-جریان، I²t، دمای محیط و نوع بار نیز باید بررسی شوند. نصب فیوز نامناسب می‌تواند باعث قطع بی‌مورد مدار یا در حالت خطرناک‌تر، جلوگیری نکردن از آسیب و آتش‌سوزی شود.
وظیفه اصلی فیوز، حفاظت در برابر Overcurrent یا اضافه‌جریان است. اضافه‌جریان ممکن است به‌دلیل اضافه‌بار تدریجی، اتصال کوتاه شدید یا ایراد داخلی یک مصرف‌کننده ایجاد شود. جریان عبوری از المنت فیوز گرمایی متناسب با تلفات الکتریکی ایجاد می‌کند و اگر مقدار و مدت جریان از مشخصه طراحی فیوز عبور کند، المنت به نقطه ذوب می‌رسد.
عملکرد فیوز فقط به مقدار لحظه‌ای جریان وابسته نیست؛ زمان عبور جریان نیز اهمیت دارد. برای مثال، جریان دو برابر جریان نامی ممکن است بعد از مدت مشخصی باعث عملکرد فیوز شود، در حالی که جریان بسیار بزرگ اتصال کوتاه می‌تواند آن را در زمانی بسیار کوتاه قطع کند. به این رفتار، مشخصه زمان-جریان معکوس گفته می‌شود.
در مدارهای الکترونیکی، شناخت اصول حفاظت و قطعه‌شناسی نقش مهمی در عیب‌یابی دارد. برای آشنایی کامل‌تر با مبانی جریان، ولتاژ، قطعات و روش تست می‌توانید بخش آموزش الکترونیک کاربردی را نیز بررسی کنید.
داخل یک فیوز ذوب‌شونده چه اجزایی وجود دارد؟
ساختار دقیق فیوز به کاربرد آن بستگی دارد، اما بیشتر فیوزهای ذوب‌شونده از یک Fuse Element یا المنت فلزی، بدنه عایق و دو اتصال رسانا تشکیل شده‌اند. در فیوزهای دارای قدرت قطع بالا، فضای اطراف المنت ممکن است با موادی مانند ماسه سیلیسی یا کوارتز پر شود تا انرژی قوس را جذب و خاموش کند.
جنس، طول، ضخامت و شکل المنت مستقیماً روی جریان نامی و منحنی عملکرد اثر می‌گذارد. در بعضی فیوزها نقاط باریک‌شده یا چند بخش ذوب‌شونده به‌صورت مهندسی‌شده طراحی شده‌اند تا رفتار فیوز در اضافه‌بار و اتصال کوتاه قابل پیش‌بینی باشد.
تفاوت فیوز، کلید مینیاتوری، PTC و eFuse چیست؟
در بازار ایران اصطلاح «فیوز» برای تجهیزات مختلفی استفاده می‌شود، اما از نظر فنی همه آن‌ها فیوز ذوب‌شونده نیستند. به‌خصوص کلید مینیاتوری یا MCB یک Circuit Breaker است و المنت یک‌بارمصرف فیوز ندارد.
| وسیله حفاظتی | روش عملکرد | پس از خطا | کاربرد رایج |
|---|---|---|---|
| فیوز ذوب‌شونده | ذوب شدن المنت بر اثر انرژی حرارتی اضافه‌جریان | باید تعویض شود | برد، منبع تغذیه، خودرو، صنعت |
| MCB | مکانیزم حرارتی و مغناطیسی | قابل ریست است | تابلو برق ساختمان و صنعت |
| PPTC / PTC | افزایش شدید مقاومت در اثر گرم شدن | پس از رفع خطا و خنک شدن بازیابی می‌شود | USB، باتری، بردهای کوچک |
| eFuse | کنترل الکترونیکی جریان با نیمه‌هادی | بسته به طراحی Auto-Retry یا Latch-Off | مدارهای دیجیتال، صنعتی و منابع DC |
چرا PTC دقیقاً مانند فیوز معمولی عمل نمی‌کند؟
قطعات PPTC که در بازار با عنوان «فیوز ریستی» شناخته می‌شوند، در حالت خطا معمولاً مدار را مانند یک فیوز ذوب‌شونده کاملاً باز نمی‌کنند. مقاومت آن‌ها با افزایش دما بسیار زیاد می‌شود و جریان را به مقدار کوچکی محدود می‌کند. پس از قطع برق یا رفع خطا و خنک شدن، مقاومت کاهش می‌یابد و قطعه دوباره قابل استفاده می‌شود.
eFuse چگونه حفاظت هوشمند مدار را انجام می‌دهد؟
Electronic Fuse یا eFuse یک راهکار حفاظتی نیمه‌هادی است و با فیوز سیمی تفاوت دارد. بسته به نوع IC، قابلیت‌هایی مانند Current Limiting، Short-Circuit Protection، Soft Start، Overvoltage Protection، Thermal Shutdown، Reverse Current Blocking و Fault Output قابل پیاده‌سازی است.
در منابع تغذیه مدرن، تجهیزات شبکه، سیستم‌های صنعتی و مدارهایی که نیاز به مانیتورینگ دارند، eFuse می‌تواند علاوه بر قطع یا محدود کردن جریان، وضعیت خطا را به کنترلر گزارش کند. بسیاری از مدل‌ها پس از رفع خطا به‌صورت خودکار تلاش می‌کنند مدار را دوباره فعال کنند و برخی نیز تا دریافت فرمان ریست در وضعیت قطع باقی می‌مانند.
مشخصات فنی مهم فیوز برای انتخاب درست
دو فیوز با ابعاد و آمپراژ ظاهراً یکسان ممکن است از نظر عملکرد کاملاً متفاوت باشند. هنگام جایگزینی، باید مشخصات درج‌شده روی قطعه و دیتاشیت آن بررسی شود.
| مشخصه | مفهوم | اهمیت هنگام انتخاب |
|---|---|---|
| Rated Current | جریان نامی فیوز | باید با جریان پیوسته، دما و پروفایل بار هماهنگ باشد |
| Rated Voltage | حداکثر ولتاژ مجاز کاربرد فیوز | نباید از ولتاژ مدار کمتر باشد |
| Breaking Capacity | حداکثر جریان خطایی که فیوز ایمن قطع می‌کند | باید حداقل برابر جریان اتصال کوتاه احتمالی باشد |
| Time-Current Curve | زمان عملکرد در جریان‌های مختلف | برای تحمل Inrush و حفاظت واقعی بار ضروری است |
| I²t | شاخص انرژی عبوری یا انرژی لازم برای عملکرد | برای نیمه‌هادی‌ها، پالس‌ها و هماهنگی حفاظتی مهم است |
| AC / DC Rating | نوع جریان قابل قطع | نباید ریتینگ AC را بدون تأیید دیتاشیت برای DC استفاده کرد |
| Operating Characteristic | تندکار، کندکار یا High-Speed | باید با نوع بار و جریان راه‌اندازی تطابق داشته باشد |
چرا ظرفیت قطع فیوز از آمپراژ مهم‌تر می‌شود؟
Breaking Capacity یا Interrupting Rating نشان می‌دهد فیوز در ولتاژ مشخص تا چه جریان اتصال کوتاهی را می‌تواند بدون انفجار، قوس پایدار یا تخریب خطرناک قطع کند. برای مثال، یک فیوز ۵ آمپر الزاماً قادر نیست هر اتصال کوتاه چند هزار آمپری را ایمن قطع کند.
به همین دلیل در مدارهای صنعتی، ورودی برق شهر، اینورتر، UPS، باتری‌های پرقدرت و تابلوهای توزیع، تنها مطابقت آمپراژ کافی نیست. ظرفیت قطع باید با Prospective Short-Circuit Current محل نصب هماهنگ باشد.
I²t فیوز چه اطلاعاتی درباره حفاظت می‌دهد؟
پارامتر I²t به انرژی حرارتی مرتبط با عبور جریان در مدت زمان مشخص اشاره دارد و برای بررسی تحمل پالس، جریان هجومی و حفاظت قطعات نیمه‌هادی اهمیت زیادی دارد. دو فیوز با جریان نامی برابر می‌توانند I²t متفاوتی داشته باشند و در برابر یک پالس مشابه رفتار متفاوتی نشان دهند.
در طراحی حرفه‌ای، منحنی زمان-جریان و I²t فیوز با تحمل قطعات پایین‌دست، کابل و نیمه‌هادی‌های قدرت مقایسه می‌شود؛ بنابراین انتخاب فیوز صرفاً با فرمول «آمپر مصرف × یک ضریب ثابت» روش دقیقی برای همه مدارها نیست.

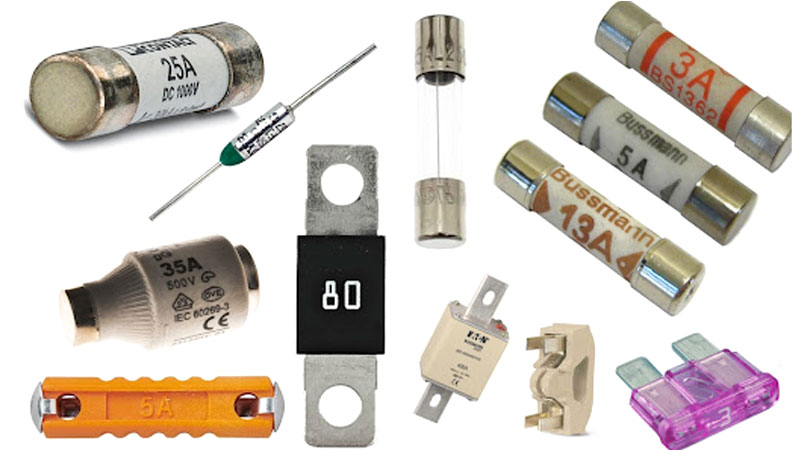

انواع فیوز الکترونیکی بر اساس ساختار و کاربرد
فیوزها را می‌توان براساس شکل بدنه، تکنولوژی ساخت، ولتاژ، نوع نصب و کاربرد دسته‌بندی کرد. یک فیوز ممکن است هم‌زمان در چند گروه قرار گیرد؛ برای مثال یک فیوز می‌تواند سرامیکی، کارتریجی و کندکار باشد.
| نوع فیوز | ویژگی اصلی | کاربرد متداول |
|---|---|---|
| شیشه‌ای | المنت قابل مشاهده و ابعاد کوچک | بردها، منابع تغذیه و تجهیزات الکترونیکی |
| سرامیکی | بدنه مقاوم‌تر در برابر حرارت و قوس | مدارهای با انرژی خطای بالاتر |
| SMD | ابعاد کوچک و نصب سطحی روی PCB | موبایل، لپ‌تاپ، تجهیزات دیجیتال و کنترلرها |
| Subminiature / Micro | ابعاد بسیار کوچک، پایه‌دار یا بدون پایه | بردهای فشرده و تجهیزات دقیق |
| کارتریجی | بدنه استوانه‌ای با کلاهک فلزی | لوازم برقی، تابلو و تجهیزات صنعتی |
| تیغه‌ای خودرو | دو تیغه تخت و بدنه رنگی | مدارهای ۱۲ و ۲۴ ولت خودرو |
| NH یا کاردی | توان قطع و تحمل جریان بالا | تابلوهای صنعتی و توزیع برق |
| Thermal Fuse | عملکرد بر اساس دمای مشخص | اتو، بخاری، موتور، ترانس و لوازم خانگی |
تفاوت فیوز شیشه‌ای و سرامیکی در چیست؟
در فیوز شیشه‌ای المنت قابل مشاهده است و تشخیص ظاهری سوختن آن آسان‌تر است، اما شفاف بودن بدنه هیچ اطلاعات قطعی درباره ظرفیت قطع نمی‌دهد. فیوز سرامیکی نیز صرفاً به دلیل سرامیکی بودن الزاماً HRC نیست؛ ظرفیت قطع واقعی باید از مشخصات همان سری یا دیتاشیت سازنده خوانده شود.
بنابراین تعویض یک فیوز سرامیکی با مدل شیشه‌ای تنها به این دلیل که ابعاد و آمپراژ آن‌ها مشابه است، روش صحیحی نیست. جریان، ولتاژ، سرعت عملکرد، قدرت قطع و ابعاد باید همگی تطبیق داده شوند.
فیوز SMD روی برد چگونه شناسایی می‌شود؟
فیوزهای SMD ممکن است به‌صورت قطعات مستطیلی سفید، مشکی، سبز یا با پوشش سرامیکی دیده شوند. کدگذاری آن‌ها بین سازندگان یکسان نیست؛ بنابراین نمی‌توان تنها از روی رنگ یا یک عدد چاپ‌شده، مشخصات قطعه را قطعی تشخیص داد.
در تعمیر برد، ابتدا مسیر ورودی تغذیه، شماره قطعه روی PCB مانند F، F1، F2 یا FU و سپس دیتاشیت یا شماتیک بررسی می‌شود. اگر فیوز SMD سوخته باشد، قبل از جایگزینی باید مدار پایین‌دست از نظر اتصال کوتاه MOSFET، دیود TVS، پل دیود، خازن یا IC تغذیه بررسی شود.
ترموفیوز چه تفاوتی با فیوز جریان دارد؟
Thermal Fuse یا Thermal Cutoff برای واکنش به دمای بیش از حد طراحی شده است. دمای محیط یا سطح محل نصب آن به مقدار عملکرد مشخص می‌رسد و اتصال داخلی به‌صورت دائمی باز می‌شود. بنابراین ترموفیوز را نباید صرفاً براساس آمپراژ با یک فیوز معمولی جایگزین کرد.
در تجهیزاتی مانند اتو، سشوار، بخاری، ترانس، موتور و لوازم آشپزخانه، ترموفیوز اغلب آخرین لایه حفاظت در برابر افزایش غیرعادی دما است.
فیوز NH و کاردی برای چه مدارهایی مناسب است؟
فیوزهای NH با بدنه مقاوم و تیغه‌های فلزی برای مدارهای قدرت و سیستم‌های توزیع فشار ضعیف طراحی می‌شوند. این فیوزها می‌توانند بسته به کلاس بهره‌برداری، برای حفاظت کابل، تجهیزات عمومی یا مدارهای موتوری به‌کار روند.
تعویض فیوز NH به ابزار، پایه و روش ایمن متناسب نیاز دارد. در تابلوهای برق قدرت، کشیدن یا نصب فیوز زیر بار بدون تجهیزات مناسب می‌تواند خطر قوس الکتریکی جدی ایجاد کند.
تفاوت فیوز تندکار و کندکار در مدارها
فیوز تندکار یا Fast-Acting برای مدارهایی مناسب است که اضافه‌جریان باید سریع محدود شود و جریان هجومی طبیعی بزرگی ندارند. فیوز کندکار یا Time-Delay / Slow-Blow می‌تواند پالس کوتاه جریان راه‌اندازی را تحمل کند اما در اضافه‌بار پایدار یا اتصال کوتاه عمل می‌کند.
| ویژگی | تندکار | کندکار |
|---|---|---|
| تحمل جریان هجومی | کمتر | بیشتر |
| کاربرد نمونه | مدارهای الکترونیکی حساس | موتور، ترانس و برخی منابع تغذیه |
| هدف | واکنش سریع به اضافه‌جریان | جلوگیری از قطع بی‌مورد هنگام راه‌اندازی |
| روش انتخاب | بر اساس دیتاشیت، منحنی زمان-جریان و پروفایل واقعی بار | |
برای منابع سوئیچینگ نیز جریان شارژ خازن‌های ورودی می‌تواند در لحظه روشن شدن بسیار بیشتر از جریان کاری باشد. به همین دلیل در تعمیر یا طراحی این مدارها باید فیوز با مشخصه مناسب انتخاب شود. جزئیات بیشتری درباره این بخش در صفحه تعمیر پاور و منبع تغذیه قابل بررسی است.
چگونه فیوز مناسب هر مدار را انتخاب کنیم؟
انتخاب صحیح از شناخت حداکثر جریان کاری واقعی مدار شروع می‌شود، اما به آن ختم نمی‌شود. جریان راه‌اندازی، پالس‌های تکرارشونده، دمای محیط، تهویه، نوع پایه فیوز و استاندارد سازنده نیز می‌توانند ظرفیت قابل استفاده فیوز را تغییر دهند.
مرحله اول جریان واقعی مصرف‌کننده را مشخص کنید
در یک بار DC ساده می‌توان جریان تقریبی را از رابطه I = P ÷ V به‌دست آورد. برای بار AC مقاومتی ساده نیز این رابطه می‌تواند تخمین اولیه بدهد، اما در موتور، منبع سوئیچینگ، بار خازنی و دستگاه دارای ضریب توان غیرواحد، جریان واقعی باید از پلاک، دیتاشیت یا اندازه‌گیری صحیح تعیین شود.
مرحله دوم جریان راه‌اندازی مدار را بررسی کنید
موتور، ترانسفورماتور، کمپرسور و منابع دارای خازن ورودی ممکن است در لحظه روشن شدن Inrush Current بالایی داشته باشند. اگر فقط جریان پایدار ملاک انتخاب باشد، فیوز ممکن است بدون وجود هیچ خرابی بسوزد.
مرحله سوم ولتاژ و نوع AC یا DC را تطبیق دهید
ولتاژ نامی فیوز باید حداقل برابر با ولتاژ مدار باشد. همچنین باید مشخص شود فیوز برای AC، DC یا هر دو تأیید شده است. قطع جریان DC به‌دلیل نبود عبور طبیعی جریان از صفر می‌تواند دشوارتر باشد و تشکیل قوس را طولانی‌تر کند.
مرحله چهارم قدرت قطع و منحنی عملکرد بررسی شود
ظرفیت قطع باید از جریان اتصال کوتاه احتمالی در محل نصب کمتر نباشد. بعد از آن، منحنی Time-Current بررسی می‌شود تا مشخص شود فیوز در جریان راه‌اندازی سالم می‌ماند ولی در اضافه‌بار خطرناک به‌موقع عمل می‌کند.
مرحله پنجم شرایط حرارتی و نصب را لحاظ کنید
دمای زیاد داخل محفظه، نزدیکی به قطعات داغ، پایه فیوز نامناسب و تهویه ضعیف می‌توانند روی عملکرد حرارتی فیوز اثر بگذارند. در طراحی‌های حساس، ضرایب Derating اعلام‌شده توسط سازنده باید اعمال شوند.
روش تست فیوز با مولتی‌متر بدون خطا
مطمئن‌ترین روش پایه برای بررسی یک فیوز ذوب‌شونده خارج‌شده از مدار، تست Continuity یا مقاومت است. مشاهده ظاهری به‌خصوص در فیوزهای سرامیکی قابل اعتماد نیست.
| مرحله | روش صحیح |
|---|---|
| ۱ | برق دستگاه را کامل قطع کنید و از بی‌برق بودن مدار مطمئن شوید. |
| ۲ | در تجهیزات دارای خازن ولتاژ بالا، تخلیه ایمن خازن‌ها را انجام دهید. |
| ۳ | در صورت امکان فیوز را از مدار خارج کنید. |
| ۴ | مولتی‌متر را روی Continuity یا محدوده پایین مقاومت قرار دهید. |
| ۵ | دو پراب را به دو سر فیوز متصل کنید. |
| ۶ | مقاومت بسیار کم یا بوق معمولاً نشانه پیوستگی؛ OL یا مدار باز نشانه فیوز سوخته است. |
آیا ظاهر فیوز برای تشخیص خرابی کافی است؟
در فیوز شیشه‌ای ممکن است سیم قطع‌شده، سیاهی، بخار فلز یا تغییر رنگ قابل مشاهده باشد؛ با این حال حتی فیوز شیشه‌ای نیز می‌تواند بدون علامت ظاهری واضح مدار باز شود. در فیوز سرامیکی، SMD و بسیاری از کارتریج‌ها تست الکتریکی معتبرتر از بررسی چشمی است.
چرا فیوز می‌سوزد و چگونه عیب‌یابی کنیم؟
اگر فیوز جدید بلافاصله یا مکرراً می‌سوزد، تعویض پی‌درپی آن روش عیب‌یابی نیست. ابتدا باید مشخص شود جریان اضافه از کدام بخش ایجاد شده است.
| علت احتمالی | نشانه رایج | روش بررسی |
|---|---|---|
| اتصال کوتاه ورودی | فیوز بلافاصله پس از روشن شدن می‌سوزد | بررسی Bridge Rectifier، MOSFET، TVS و سیم‌کشی |
| اضافه‌بار | فیوز پس از مدتی کار می‌کند | اندازه‌گیری جریان واقعی و بررسی بار مکانیکی یا الکتریکی |
| فیوز با ریتینگ نامناسب | قطع در راه‌اندازی عادی | مطابقت جریان، سرعت و I²t با قطعه اصلی |
| جریان هجومی زیاد | خرابی فقط هنگام Power-On | بررسی NTC، مدار Soft-Start و خازن‌های ورودی |
| شل بودن پایه فیوز | داغی، تغییر رنگ یا ذوب پایه | بررسی فشار کنتاکت، اکسیدشدگی و افت ولتاژ اتصال |
| خرابی قطعات قدرت | اتصال کم‌اهم در ورودی یا باس DC | تست دیود، MOSFET، IGBT و خازن‌های اصلی |
فیوز بلافاصله بعد از روشن شدن می‌سوزد
این حالت معمولاً احتمال یک اتصال کوتاه یا جریان هجومی بسیار بزرگ را افزایش می‌دهد. در منبع تغذیه سوئیچینگ باید پل دیود، MOSFET اولیه، خازن بالک، MOV، TVS، NTC و مدار PFC بررسی شوند. در تجهیزات DC نیز ابتدا مقاومت ورودی نسبت به زمین و مسیر تغذیه بررسی می‌شود.
فیوز پس از چند دقیقه کار می‌سوزد
اگر دستگاه ابتدا عادی کار می‌کند و سپس فیوز قطع می‌شود، احتمال اضافه‌بار، داغ شدن بیش از حد، افزایش جریان تحت بار، اتصال ضعیف یا انتخاب فیوز نامناسب بیشتر است. اندازه‌گیری جریان در شرایط واقعی و بررسی دمای قطعات قدرت می‌تواند محدوده عیب را مشخص کند.
این نوع عیب‌یابی در UPS و اینورتر اهمیت بیشتری دارد؛ زیرا باتری و باس DC توان تأمین جریان اتصال کوتاه بالایی دارند. برای شناخت ساختار این دستگاه‌ها می‌توان به بخش آموزش تعمیرات UPS مراجعه کرد.
اشتباهات خطرناک هنگام تعویض و تعمیر فیوز
بخش قابل توجهی از خرابی‌های ثانویه مدارهای الکترونیکی به تعویض غیراصولی تجهیزات حفاظتی مربوط می‌شود. رعایت موارد زیر اهمیت زیادی دارد:
- استفاده از فیوز با آمپر بالاتر برای جلوگیری از سوختن مجدد: ممکن است سیم‌کشی یا قطعات قبل از عملکرد فیوز آسیب ببینند.
- پل زدن فیوز با سیم: حفاظت مهندسی‌شده مدار را حذف می‌کند و خطر آتش‌سوزی ایجاد می‌کند.
- جایگزینی فیوز تندکار با کندکار بدون بررسی: ممکن است انرژی بیشتری به قطعات حساس برسد.
- جایگزینی کندکار با تندکار: می‌تواند باعث قطع مکرر هنگام راه‌اندازی طبیعی شود.
- استفاده از فیوز AC در مدار DC بدون بررسی دیتاشیت: ممکن است مدار به‌طور ایمن قطع نشود.
- توجه نکردن به ظرفیت قطع: به‌خصوص در برق شهر، باتری، UPS و تجهیزات صنعتی خطرناک است.
- لحیم کردن ترموفیوز بدون کنترل حرارت: گرمای هویه می‌تواند خود ترموفیوز را فعال یا مشخصات آن را تغییر دهد.
- تعویض فیوز قبل از بررسی اتصال کوتاه: ممکن است فیوز جدید نیز بلافاصله بسوزد و خرابی شدیدتر شود.
کلید مینیاتوری B، C و D چه تفاوتی دارند؟
آنچه در بازار با نام فیوز مینیاتوری شناخته می‌شود، از نظر فنی Miniature Circuit Breaker یا MCB است. MCB برخلاف فیوز ذوب‌شونده قابل ریست بوده و معمولاً از مکانیزم حرارتی برای اضافه‌بار و مکانیزم مغناطیسی برای جریان‌های خطای بزرگ استفاده می‌کند.
| تیپ MCB | محدوده معمول عملکرد مغناطیسی | کاربرد رایج |
|---|---|---|
| B | حدود ۳ تا ۵ برابر جریان نامی | روشنایی و بارهای با Inrush کم |
| C | حدود ۵ تا ۱۰ برابر جریان نامی | بارهای عمومی و موتوری سبک |
| D | حدود ۱۰ تا ۲۰ برابر جریان نامی | بارهای دارای جریان راه‌اندازی زیاد |
تیپ‌های دیگری مانند K و Z نیز وجود دارند، اما انتخاب MCB باید براساس استاندارد محصول، جریان اتصال کوتاه محل نصب، نوع بار، سطح مقطع هادی و هماهنگی حفاظتی انجام شود و صرفاً جایگزین کردن یک تیپ با تیپ دیگر برای جلوگیری از Trip صحیح نیست.
پاسخ کوتاه به پرسش‌های پرتکرار درباره فیوز
آیا می‌توان فیوز سوخته را تعمیر کرد؟
فیوز ذوب‌شونده استاندارد پس از عملکرد باید تعویض شود. بازسازی المنت با سیم معمولی باعث تغییر مشخصه زمان-جریان، ظرفیت قطع و ایمنی فیوز می‌شود و روش قابل اعتمادی نیست.
آیا فیوز با آمپر بالاتر بهتر است؟
خیر. آمپر بالاتر به معنی «بهتر» بودن نیست. فیوز برای حفاظت یک مدار مشخص انتخاب می‌شود و افزایش آمپراژ بدون محاسبه می‌تواند باعث شود کابل، مسیر PCB یا قطعات قبل از فیوز آسیب ببینند.
آیا فیوز در مدار AC و DC یکسان است؟
الزاماً خیر. برخی فیوزها برای هر دو نوع جریان دارای Rating مشخص هستند، اما باید مقادیر AC و DC همان مدل بررسی شود. قطع قوس در مدار DC معمولاً شرایط سخت‌تری دارد.
از کجا بفهمیم فیوز تندکار یا کندکار است؟
مطمئن‌ترین راه، بررسی Marking و Part Number و مراجعه به دیتاشیت سازنده است. شکل ظاهری به‌تنهایی روش مطمئنی برای تعیین سرعت عملکرد نیست.
چرا فیوز جدید دوباره سریع می‌سوزد؟
وجود اتصال کوتاه، خرابی قطعات قدرت، اضافه‌بار، جریان هجومی غیرطبیعی یا انتخاب اشتباه فیوز از علت‌های رایج است. تا زمانی که علت اصلی پیدا نشده، تکرار تعویض فیوز توصیه نمی‌شود.
برای تست فیوز باید آن را خارج کنیم؟
برای تست مقاومت و Continuity، خارج کردن حداقل یک سمت فیوز از مدار نتیجه مطمئن‌تری می‌دهد؛ زیرا مسیرهای موازی روی PCB ممکن است باعث قرائت اشتباه شوند. تست مقاومت فقط روی مدار کاملاً بی‌برق انجام می‌شود.
آیا فیوز شیشه‌ای را می‌توان سرامیکی جایگزین کرد؟
فقط در صورتی که جریان نامی، ولتاژ، سرعت عملکرد، قدرت قطع، ابعاد و سایر مشخصات موردنیاز با قطعه اصلی تطابق داشته باشد. جنس بدنه به‌تنهایی معیار جایگزینی نیست.
مهم‌ترین معیار نهایی برای جایگزینی فیوز چیست؟
بهترین مرجع، مشخصات قطعه اصلی و دیتاشیت سازنده دستگاه یا فیوز است. در تعمیرات حرفه‌ای باید حداقل Rated Current، Rated Voltage، AC/DC Rating، Breaking Capacity، Time-Current Characteristic، I²t و ابعاد فیزیکی بررسی شوند. انتخاب صحیح فیوز هم از قطعهای بی‌مورد جلوگیری می‌کند و هم اجازه نمی‌دهد یک خطای الکتریکی ساده به آسیب جدی برد یا تجهیزات تبدیل شود.
