مدار یکسوساز چگونه برق AC را به DC تبدیل می‌کند؟
مدار یکسوساز ولتاژ یا جریان متناوب AC را به خروجی یک‌جهته DC پالسی تبدیل می‌کند و در بیشتر منابع تغذیه، شارژرها، آداپتورها، درایورها، UPSها و تجهیزات صنعتی یکی از اولین بلوک‌های تبدیل توان است. ساده‌ترین یکسوساز از یک دیود تشکیل می‌شود، اما برای استفاده بهتر از هر دو نیم‌سیکل AC معمولاً از یکسوساز تمام‌موج یا پل دیودی استفاده می‌شود. خروجی خود یکسوساز هنوز DC کاملاً صاف نیست؛ به همین دلیل پس از آن خازن، فیلتر LC و در بسیاری از مدارها رگولاتور یا مبدل سوئیچینگ قرار می‌گیرد. برای طراحی یا تعمیر درست باید علاوه بر نوع مدار، ولتاژ معکوس دیود، جریان مجاز، افت ولتاژ مستقیم، جریان هجومی، ریپل و ظرفیت خازن صافی نیز بررسی شود.
دیود در بایاس مستقیم جریان را عبور می‌دهد و در بایاس معکوس آن را تا محدوده مجاز مسدود می‌کند. با قرار دادن دیود یا شبکه‌ای از دیودها در مسیر AC، قطبیت جریان عبوری از بار یک‌جهته می‌شود. این خروجی در مرحله اول DC پالسی است، نه DC کاملاً ثابت. سپس خازن صافی در قله‌های موج شارژ و بین قله‌ها دشارژ می‌شود تا افت ولتاژ بین پالس‌ها کمتر شود.
در تحلیل و تعمیر منابع تغذیه، جدا کردن این مراحل اهمیت زیادی دارد. اگر درک بلوکی مدار برایتان مهم است، صفحه آموزش الکترونیک کاربردی می‌تواند برای شناخت دیود، خازن، ترانس و بلوک تغذیه مکمل این بحث باشد.
| مرحله | شکل سیگنال | وظیفه | قطعات رایج |
|---|---|---|---|
| ورودی | AC سینوسی | تأمین انرژی متناوب | برق شهر یا ثانویه ترانس |
| یکسوسازی | DC پالسی | یک‌جهته کردن جریان | دیود، پل دیود، SCR |
| صافی | DC دارای ریپل کمتر | ذخیره انرژی بین قله‌ها | خازن، سلف، فیلتر LC یا π |
| تثبیت | DC کنترل‌شده | کاهش تغییرات خط و بار | رگولاتور خطی یا مبدل سوئیچینگ |
انواع یکسوساز نیم‌موج، تمام‌موج و پل دیودی چه تفاوتی دارند؟
دسته‌بندی اصلی مدارهای دیودی بر اساس تعداد نیم‌سیکل‌های استفاده‌شده و آرایش دیودها انجام می‌شود. یکسوساز نیم‌موج فقط یک نیم‌سیکل را به بار می‌رساند، در حالی که یکسوساز تمام‌موج از هر دو نیم‌سیکل استفاده می‌کند. یکسوساز تمام‌موج نیز می‌تواند با ترانس سروسط و دو دیود یا با پل چهار دیودی ساخته شود.
یکسوساز نیم‌موج با یک دیود چگونه کار می‌کند؟
در یکسوساز نیم‌موج، یک دیود با بار سری می‌شود. در نیم‌سیکلی که دیود بایاس مستقیم است جریان عبور می‌کند و در نیم‌سیکل مخالف جریان تقریباً قطع می‌شود. در حالت ایده‌آل و بار مقاومتی، مقدار متوسط خروجی برابر Vm/π است و فرکانس ریپل همان فرکانس ورودی باقی می‌ماند. سادگی و تعداد قطعات کم مزیت اصلی آن است، اما ریپل زیاد و استفاده نکردن از نیمی از سیکل AC باعث می‌شود برای منابع تغذیه عمومی انتخاب مناسبی نباشد.
یکسوساز تمام‌موج با ترانس سروسط چگونه کار می‌کند؟
در مدار تمام‌موج سروسط، سیم‌پیچ ثانویه ترانس دارای نقطه میانی است و دو نیمه ثانویه نسبت به نقطه وسط ۱۸۰ درجه اختلاف فاز دارند. در هر نیم‌سیکل یکی از دو دیود هدایت می‌کند و جریان بار در یک جهت باقی می‌ماند. مزیت این مدار آن است که در مسیر هدایت فقط یک افت دیود داریم، اما به ترانس مخصوص نیاز دارد و ولتاژ معکوس پیک هر دیود نسبت به پل دیودی بیشتر است.
پل دیودی چهار دیوده چرا پرکاربردتر است؟
در یکسوساز پل، چهار دیود به‌صورت پل قرار می‌گیرند و در هر نیم‌سیکل دو دیود هدایت می‌کنند. بنابراین نیازی به ترانس سروسط نیست و هر دو نیم‌سیکل ورودی استفاده می‌شود. فرکانس ریپل در خروجی پل تمام‌موج دو برابر فرکانس AC ورودی است؛ برای برق ۵۰ هرتز، مؤلفه اصلی ریپل پس از یکسوسازی تمام‌موج ۱۰۰ هرتز خواهد بود. در مقابل، در مسیر جریان تقریباً دو برابر افت مستقیم یک دیود وجود دارد.
| ویژگی | نیم‌موج | تمام‌موج سروسط | پل دیودی |
|---|---|---|---|
| تعداد دیود | ۱ | ۲ | ۴ |
| استفاده از سیکل AC | یک نیم‌سیکل | هر دو نیم‌سیکل | هر دو نیم‌سیکل |
| Vdc ایده‌آل بدون فیلتر | Vm/π ≈ 0.318Vm | 2Vm/π ≈ 0.637Vm | 2Vm/π، با درنظرگرفتن افت دو دیود در عمل |
| فرکانس ریپل | f | 2f | 2f |
| بازده نظری بیشینه | حدود 40.6٪ | حدود 81.2٪ | حدود 81.2٪ در مدل ایده‌آل |
| PIV ایده‌آل هر دیود | تقریباً Vm | تقریباً 2Vm هر نیمه ثانویه | تقریباً Vm |
| کاربرد معمول | مدارهای ساده و سیگنال | منابع خاص با ترانس سروسط | بیشتر منابع تغذیه خطی و ورودی AC |
یکسوساز کنترل‌شده چه زمانی به‌جای دیود استفاده می‌شود؟
در یکسوساز کنترل‌نشده، زمان شروع هدایت توسط شکل موج و بایاس دیود تعیین می‌شود و کاربر زاویه هدایت را مستقیماً کنترل نمی‌کند. در یکسوساز کنترل‌شده معمولاً از تریستور SCR استفاده می‌شود و با تغییر زاویه آتش می‌توان مقدار متوسط ولتاژ DC را تنظیم کرد. این روش در درایوهای DC، شارژرهای صنعتی، کوره‌ها و سامانه‌های قدرت قدیمی و سنگین رایج است.
ماسفت و IGBT نیز در مبدل‌های AC-DC و یکسوسازی فعال به‌کار می‌روند، اما نباید آن‌ها را صرفاً «جایگزین مستقیم دیود» در هر مدار SCR دانست. در این توپولوژی‌ها کنترل گیت، زمان‌بندی سوئیچینگ، حفاظت و گاهی اصلاح ضریب توان بخشی از طراحی است.
یکسوساز تک‌فاز و سه‌فاز چه تفاوت کاربردی دارند؟
یکسوساز تک‌فاز برای ورودی تک‌فاز و توان‌های پایین تا متوسط متداول است. در یک پل سه‌فاز دیودی استاندارد شش دیود وجود دارد و در هر لحظه دو دیود از فازهای مناسب هدایت می‌کنند. خروجی پل سه‌فاز شش‌پالسه دارای مؤلفه اصلی ریپل با فرکانس 6f است؛ بنابراین در شبکه 50Hz، فرکانس اصلی ریپل 300Hz خواهد بود و برای یک توان مشابه معمولاً صاف‌کردن آن از خروجی تک‌فاز آسان‌تر است. این ساختار در درایو موتور، اینورتر، شارژر صنعتی و باس DC تجهیزات قدرت دیده می‌شود.
در تجهیزات توان بالا مانند یوپی‌اس، تشخیص بلوک ورودی یکسوساز، باس DC و اینورتر برای عیب‌یابی ضروری است. برای ادامه این موضوع، صفحه تعمیرات UPS به ساختارهای عملی این تجهیزات نزدیک‌تر است.
فرمول‌های مهم مدار یکسوساز برای طراحی دقیق چیست؟
فرمول‌ها زمانی معتبر هستند که فرض‌های آن‌ها مشخص باشد. روابط کلاسیک زیر برای ورودی سینوسی، بار مقاومتی و در بسیاری موارد دیود ایده‌آل نوشته می‌شوند. در مدار واقعی باید افت دیود، مقاومت سیم‌پیچ ترانس، تغییرات برق ورودی، جریان هجومی و افت ولتاژ زیر بار نیز در نظر گرفته شود.
| پارامتر | رابطه تقریبی | توضیح کاربردی |
|---|---|---|
| قله ولتاژ سینوسی | Vm = √2 × Vrms | برای تبدیل مقدار RMS ثانویه ترانس به قله |
| میانگین نیم‌موج ایده‌آل | VDC = Vm/π | بدون خازن صافی و با بار مقاومتی |
| میانگین تمام‌موج ایده‌آل | VDC = 2Vm/π | بدون خازن صافی |
| قله بعد از پل و خازن | VC,peak ≈ √2Vrms − 2VF | در پل، دو دیود هم‌زمان در مسیر هدایت هستند |
| ریپل خازنی تمام‌موج | ΔV ≈ Iload /(2fC) | f فرکانس AC ورودی است؛ تقریب برای بار تقریباً ثابت |
| ظرفیت خازن تمام‌موج | C ≈ Iload /(2fΔV) | برای تخمین اولیه خازن مخزن |
خازن صافی یکسوساز چگونه ریپل خروجی را کم می‌کند؟
خازن صافی معمولاً موازی با بار قرار می‌گیرد. هنگام نزدیک شدن ولتاژ یکسوشده به قله، دیودها برای مدت کوتاهی هدایت می‌کنند و خازن شارژ می‌شود. پس از عبور قله، خازن انرژی ذخیره‌شده را به بار می‌دهد تا ولتاژ تا قله بعدی ناگهان به صفر نرسد. هرچه ظرفیت بیشتر باشد، برای جریان بار ثابت افت ولتاژ بین دو قله کمتر می‌شود؛ اما ظرفیت زیاد می‌تواند جریان هجومی و جریان پیک دیود و ترانس را افزایش دهد.
محاسبه خازن صافی برای پل دیودی چگونه انجام می‌شود؟
برای یکسوساز تمام‌موج با ورودی 50Hz، فاصله بین قله‌های شارژ تقریباً 10ms است و می‌توان نوشت C ≈ I/(100 × ΔV). برای مثال اگر بار 1A باشد و ریپل پیک‌تاپیک قابل قبول 1V در نظر گرفته شود، ظرفیت اولیه حدود 10,000µF به دست می‌آید. این رابطه یک تخمین مهندسی است؛ ESR خازن، ریپل‌کارنت، زاویه هدایت دیود و مقاومت منبع باعث تفاوت مقدار واقعی می‌شوند.
فیلتر LC و فیلتر پی چه زمانی لازم می‌شوند؟
در جریان‌های بالاتر یا مدارهایی که نویز و ریپل باید کمتر باشد، تنها افزایش خازن همیشه بهترین راه نیست. سلف سری در برابر تغییرات جریان مقاومت القایی ایجاد می‌کند و ترکیب خازن و سلف می‌تواند ریپل را مؤثرتر کاهش دهد. فیلتر π معمولاً از خازن، سلف یا مقاومت سری و خازن دوم تشکیل می‌شود. نوع فیلتر باید بر اساس جریان، افت مجاز، فرکانس ریپل و پاسخ گذرا انتخاب شود.
چگونه دیود و پل یکسوساز مناسب انتخاب کنیم؟
انتخاب دیود فقط با عبارت «چند آمپر» کامل نمی‌شود. در دیتاشیت باید حداقل VRRM یا ولتاژ معکوس تکرارشونده، IF(AV) یا جریان متوسط، IFSM یا جریان هجومی، VF یا افت مستقیم، مشخصات حرارتی و در مدارهای فرکانس بالا زمان بازیابی معکوس trr بررسی شود. برای ورودی برق شهر و خازن بزرگ، جریان شارژ خازن می‌تواند پیک‌های کوتاه ولی چند برابر جریان متوسط ایجاد کند.
| نوع دیود | ویژگی اصلی | کاربرد مناسب | محدودیت مهم |
|---|---|---|---|
| دیود سیلیکونی عمومی | قیمت کم و تحمل ولتاژ مناسب | یکسوسازی 50/60Hz و منابع خطی | برای سوئیچینگ سریع همیشه مناسب نیست |
| Schottky | افت VF کم و سوئیچینگ سریع | خروجی کم‌ولتاژ SMPS و DC-DC | در بسیاری از مدل‌ها ولتاژ معکوس محدودتر و نشتی بیشتر است |
| Fast/Ultrafast | بازیابی معکوس کوتاه‌تر | منابع سوئیچینگ و فرکانس بالاتر | VF و رفتار بازیابی باید با توپولوژی بررسی شود |
| پل دیودی یکپارچه | چهار پیوند در یک پکیج | ورودی AC منابع تغذیه | اتلاف حرارتی دو دیود هم‌زمان و نیاز احتمالی به هیت‌سینک |
| Zener | شکست معکوس کنترل‌شده | مرجع، کلمپ و تثبیت ولتاژ | معمولاً دیود اصلی یکسوساز قدرت محسوب نمی‌شود |
روش ساخت یکسوساز برای آزمایش ایمن روی میزکار
برای آموزش و اندازه‌گیری، بهترین روش استفاده از ترانس ایزوله کم‌ولتاژ است تا شکل موج‌ها بدون تماس مستقیم با برق شهر بررسی شوند. ابتدا ولتاژ AC ثانویه را اندازه بگیرید، سپس مدار یکسوساز را ببندید و قبل از افزودن خازن، خروجی پالسی را با مولتی‌متر و در صورت دسترسی با اسیلوسکوپ مشاهده کنید. بعد خازن را اضافه کنید و تغییر مقدار DC و ریپل را مقایسه کنید.
ساخت یکسوساز نیم‌موج برای مشاهده شکل موج خروجی
یک دیود یکسوساز و یک مقاومت بار برای آزمایش پایه کافی است. دیود را سری با بار قرار دهید و خروجی را روی بار اندازه‌گیری کنید. با معکوس کردن جهت دیود، قطبیت نیم‌سیکل عبوری تغییر می‌کند. افزودن خازن موازی با بار باعث افزایش مقدار متوسط و کاهش ریپل می‌شود، اما جریان پیک شارژ دیود نیز بیشتر خواهد شد.

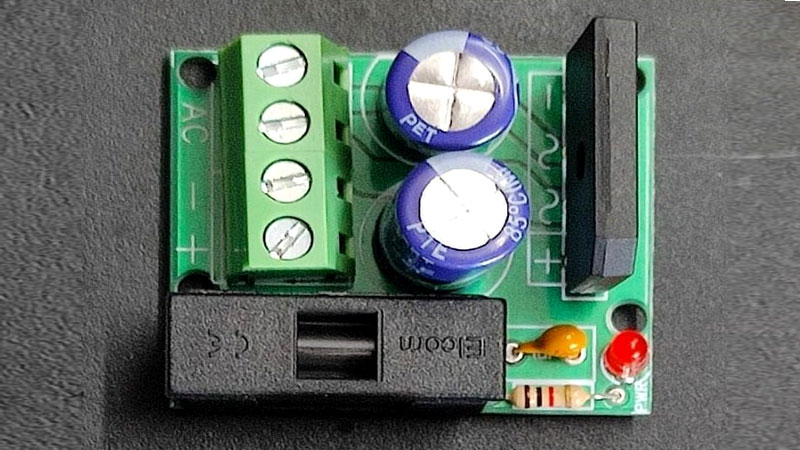

ساخت یکسوساز تمام‌موج با پل چهار دیودی
چهار دیود هم‌نوع را به آرایش پل متصل کنید یا از یک پل آماده استفاده کنید. دو پایه با علامت ~ ورودی AC هستند و پایه‌های + و − خروجی DC را می‌دهند. در پکیج‌های مختلف ترتیب پایه‌ها یکسان نیست؛ علامت روی بدنه و دیتاشیت قطعه را ملاک قرار دهید و از حدس‌زدن ترتیب پایه‌ها خودداری کنید.
نحوه تست پل دیود و دیود یکسوساز با مولتی‌متر
برای تست مطمئن، مدار باید بی‌برق باشد و خازن‌های آن تخلیه شده باشند. مولتی‌متر را روی حالت Diode Test قرار دهید. یک دیود سیلیکونی سالم در جهت مستقیم معمولاً افتی در حدود 0.5 تا 0.8V نشان می‌دهد و در جهت معکوس باید OL یا عدم هدایت نمایش داده شود. عدد دقیق به نوع دیود، جریان تست متر و دما بستگی دارد.
اگر اندازه‌گیری داخل مدار نتیجه مبهم می‌دهد، یکی از پایه‌های قطعه را از مدار جدا کنید. مقاومت‌ها، ترانس، خازن و مسیرهای موازی می‌توانند باعث شوند دیود سالم یا معیوب به‌اشتباه تشخیص داده شود. این روش یکی از تست‌های پایه در تعمیر پاور و تغذیه است.
| نتیجه تست | جهت مستقیم | جهت معکوس | برداشت احتمالی |
|---|---|---|---|
| حالت عادی | افت ولتاژ مشخص | OL | پیوند دیود احتمالاً سالم است |
| اتصال کوتاه | عدد بسیار کم | عدد بسیار کم | دیود یا یکی از شاخه‌های پل ممکن است Short باشد |
| مدار باز | OL | OL | دیود ممکن است Open شده باشد |
| خوانش غیرعادی داخل مدار | متغیر | متغیر | مسیر موازی وجود دارد؛ تست خارج مدار لازم است |
پل چهارپایه را بدون بازکردن چگونه بررسی کنیم؟
پس از شناسایی پایه‌های +، − و دو ورودی ~، پل را می‌توان به‌صورت چهار پیوند دیودی بررسی کرد. از هر پایه AC تا + باید یک مسیر دیودی در یک جهت و از − تا هر پایه AC نیز یک مسیر دیودی در جهت مناسب دیده شود. چون آرایش و علامت‌گذاری پکیج‌ها متفاوت است، بهتر است قبل از قضاوت نهایی دیتاشیت همان پل بررسی شود.
عیب‌یابی مدار یکسوساز از روی علائم خرابی چگونه است؟
خرابی یکسوساز همیشه به معنی سوختن خود دیود نیست. اتصال کوتاه در بار، خشک‌شدن خازن صافی، جریان هجومی زیاد، گرمای ناکافی دفع‌شده، انتخاب VRRM پایین یا خرابی ترانس می‌تواند پل را تحت فشار قرار دهد. بنابراین تعویض پل بدون یافتن علت اولیه ممکن است باعث سوختن دوباره قطعه شود.
| علامت خرابی | علت‌های محتمل | اندازه‌گیری پیشنهادی | نکته تشخیصی |
|---|---|---|---|
| فیوز بلافاصله می‌پرد | پل Short، خازن باس Short، بار اتصال‌کوتاه | تست دیود و مقاومت DC پس از تخلیه خازن | پل را قبل از جایگزینی از بار جدا و بررسی کنید |
| DC خروجی صفر یا بسیار کم | قطع دیود، قطع مسیر، نبود AC ورودی، اتصال ضعیف | AC ورودی پل و DC دو سر خازن | اول وجود ورودی را ثابت کنید، سپس پل را متهم کنید |
| ریپل زیاد و افت زیر بار | خازن خشک، ESR بالا، یک شاخه پل قطع | ریپل با اسیلوسکوپ، ظرفیت و ESR | قطع یک دیود می‌تواند پل تمام‌موج را عملاً به رفتار ناقص شبیه نیم‌موج ببرد |
| پل بیش‌ازحد داغ می‌شود | جریان بار زیاد، VF بالا، هیت‌سینک ناکافی، خازن خیلی بزرگ | جریان بار، دمای بدنه، افت روی پل | توان تلفاتی تقریبی پل با دو افت دیود متناسب است |
| همهمه 100Hz در خروجی | ریپل بالا، خازن معیوب، زمین نامناسب | Vpp ریپل روی باس DC | هم مقدار ریپل و هم مسیر زمین را بررسی کنید |
| دیود جدید دوباره می‌سوزد | VRRM یا IFSM ناکافی، اضافه‌بار، Surge، خنک‌کاری بد | دیتاشیت، جریان راه‌اندازی و دمای کاری | قطعه قوی‌تر بدون رفع علت اصلی راه‌حل مطمئن نیست |
خطاهای رایج در طراحی و تعمیر مدار یکسوساز
- اشتباه گرفتن ولتاژ RMS با ولتاژ قله: خازن بعد از پل نزدیک قله موج شارژ می‌شود، نه مقدار RMS نوشته‌شده روی ترانس.
- نادیده گرفتن افت دو دیود در پل: در خروجی‌های کم‌ولتاژ این افت می‌تواند درصد قابل توجهی از ولتاژ مفید را از بین ببرد.
- انتخاب دیود فقط بر اساس جریان متوسط: جریان هجومی IFSM و پیک‌های شارژ خازن نیز باید تحمل شوند.
- استفاده از دیود کند در SMPS: در فرکانس بالا زمان بازیابی معکوس می‌تواند تلفات و نویز را افزایش دهد.
- بزرگ‌کردن خازن بدون محاسبه: ریپل کمتر می‌شود اما پیک جریان، تنش دیود، ترانس، فیوز و کلید می‌تواند بیشتر شود.
- تست مقاومت روی مدار زنده: این کار هم نتیجه را بی‌اعتبار می‌کند و هم می‌تواند به مولتی‌متر یا کاربر آسیب بزند.
- تعویض پل بدون بررسی بار: اتصال کوتاه پایین‌دست یا خازن خراب می‌تواند علت واقعی سوختن پل باشد.
کدام مدار یکسوساز برای کاربرد شما مناسب‌تر است؟
برای مدارهای بسیار ساده و کم‌مصرف، یکسوساز نیم‌موج ممکن است کافی باشد؛ اما برای بیشتر منابع تغذیه تک‌فاز، پل دیودی تمام‌موج به دلیل استفاده از هر دو نیم‌سیکل و عدم نیاز به ترانس سروسط انتخاب عملی‌تری است. اگر افت ولتاژ در خروجی کم‌ولتاژ مهم باشد، دیود شاتکی یا یکسوسازی سنکرون می‌تواند مناسب‌تر باشد. در توان‌های صنعتی و کنترل‌پذیر، پل‌های سه‌فاز، SCR و مبدل‌های فعال به‌کار می‌روند.
برای انتخاب نهایی ابتدا ولتاژ و جریان بار، فرکانس ورودی، ریپل مجاز، ایزولاسیون، راندمان و شرایط حرارتی را مشخص کنید. سپس دیود و خازن را با حاشیه مناسب از روی دیتاشیت انتخاب کنید و در نمونه واقعی، ولتاژ DC، ریپل، دمای قطعات و جریان راه‌اندازی را اندازه بگیرید. این رویکرد از انتخاب تجربی و تعویض مکرر قطعات قابل‌اعتمادتر است.
