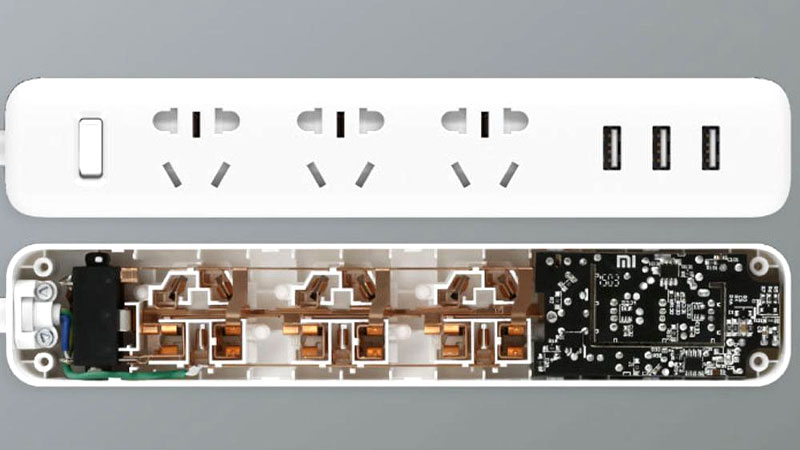

محافظ برق چگونه ولتاژ نامناسب را تشخیص می‌دهد؟
برای تعمیر محافظ برق ابتدا باید مشخص شود دستگاه به‌درستی در برابر ولتاژ نامناسب قطع کرده یا خودش خراب شده است. روشن نشدن چراغ‌ها بیشتر بررسی مسیر ورودی و تغذیه برد را ضروری می‌کند؛ چراغ سبز بدون خروجی، مسیر رله و اتصالات را مطرح می‌کند؛ و قطع‌و‌وصل مکرر می‌تواند از ناپایداری برق ورودی، ضعف تغذیه یا مدار کنترل باشد. رنگ چراغ به‌تنهایی قطعه خراب را مشخص نمی‌کند. تشخیص قابل اعتماد با بررسی مرحله‌ای و اندازه‌گیری انجام می‌شود، نه تعویض حدسی خازن یا آی‌سی.
محافظ ولتاژ معمولی، برق ورودی را پایش می‌کند و اگر ولتاژ از محدوده تعیین‌شده خارج شود، فرمان قطع خروجی می‌دهد. پس از بازگشت ولتاژ به محدوده مجاز و پایان زمان تأخیر، خروجی دوباره وصل می‌شود. حدود قطع، حدود وصل مجدد و مدت تأخیر به طراحی و مشخصات همان مدل وابسته‌اند؛ بنابراین یک عدد ثابت را نمی‌توان برای همه محافظ‌ها معیار قرار داد.
محافظ ولتاژ، برق ضعیف را تقویت نمی‌کند و الزاماً جریان یا توان مصرفی را اندازه نمی‌گیرد. همچنین وجود محافظ به معنی حفاظت کامل در برابر اتصال کوتاه، برق‌گرفتگی یا تمام جهش‌های گذرای ولتاژ نیست. در دوره آموزش الکترونیک با قطعات روی برد انواع محافظ و کارایی آنها بخوبی آشنا میشوید.
| تجهیز | وظیفه اصلی | محدودیت مهم |
|---|---|---|
| محافظ ولتاژ رله‌ای | قطع خروجی در افت یا افزایش غیرمجاز ولتاژ | ولتاژ ورودی را تنظیم نمی‌کند. |
| استابلایزر | اصلاح ولتاژ در محدوده کاری مشخص | توان و دامنه اصلاح محدود دارد. |
| حفاظت اضافه‌ولتاژ گذرا یا SPD | محدودکردن اضافه‌ولتاژهای گذرا با نصب و هماهنگی صحیح | جایگزین محافظ افت و افزایش پایدار ولتاژ نیست. |
| فیوز یا کلید مینیاتوری | حفاظت اضافه‌جریان متناسب با نوع و مشخصات تجهیز | به‌تنهایی ولتاژ نامناسب را تشخیص نمی‌دهد. |
ارت نیز بخشی از ایمنی تأسیسات و تجهیزات نیازمند اتصال زمین است؛ عملکرد اصلی محافظ رله‌ای، «هدایت جریان اضافی به ارت» نیست. برای شناخت تفاوت تجهیزات حفاظتی و اصول نصب آنها، مباحث آموزش برق ساختمان با عیب‌یابی محافظ ارتباط مستقیم دارد.
پیش از بازکردن محافظ چه چیزهایی بررسی شوند؟
ابتدا وسایل متصل را جدا کنید و وضعیت کابل، دوشاخه، بدنه و پریزهای محافظ را ببینید. اگر آثار ذوب‌شدگی، سیاهی، بوی سوختگی یا شل‌شدن اتصال وجود دارد، دستگاه را دوباره روشن نکنید. در محافظ سالم از نظر ظاهری، رفتار چراغ‌ها و زمان تأخیر را با راهنمای همان مدل مقایسه کنید.
اگر چند محافظ یا چند وسیله هم‌زمان دچار قطع‌و‌وصل شده‌اند، احتمال مشکل برق ساختمان بیشتر می‌شود. فازمتر پیچ‌گوشتی ابزار تأیید سلامت کامل پریز نیست؛ وجود فاز، سالم‌بودن نول و مناسب‌بودن ولتاژ را ثابت نمی‌کند. بررسی پریز مشکوک باید با ابزار مناسب و توسط فرد ماهر انجام شود.
| مشاهده اولیه | برداشت احتمالی | اقدام مناسب |
|---|---|---|
| چند دستگاه هم‌زمان دچار مشکل شده‌اند | اختلال برق یا اتصالات ساختمان | بررسی تأسیسات پیش از تعمیر محافظ |
| محافظ فقط با اتصال بار قطع می‌کند | افت ولتاژ، بار نامناسب یا اتصال مقاومتی | بررسی بار، مسیر برق و کنتاکت‌ها |
| چراغ تأخیر روشن است | ممکن است عملکرد طبیعی باشد | صبر تا پایان زمان درج‌شده در راهنما |
| بدنه یا دوشاخه تغییر شکل داده است | آسیب حرارتی و احتمال کاهش ایمنی | توقف استفاده و ارزیابی برای تعویض |
علائم خرابی محافظ برق چه مسیرهایی را نشان می‌دهند؟
جدول زیر مسیر شروع عیب‌یابی را مشخص می‌کند. علت‌های نوشته‌شده احتمالی‌اند و نتیجه نهایی باید با آزمون تأیید شود. معنی چراغ‌ها و الگوی چشمک‌زدن نیز ممکن است بین برندها متفاوت باشد.
| علامت خرابی | بخش‌های قابل بررسی | نکته تشخیصی |
|---|---|---|
| هیچ چراغی روشن نمی‌شود | پریز، کابل، کلید، فیوز و تغذیه برد | از مسیر ورودی شروع کنید، نه تعویض آی‌سی. |
| چراغ سبز روشن است، خروجی نداریم | رله، درایور، لحیم‌ها و سیم‌کشی خروجی | چراغ سبز سلامت کنتاکت‌ها را ثابت نمی‌کند. |
| چراغ قرمز ثابت یا چشمک‌زن است | ولتاژ ورودی، نمونه‌برداری و تغذیه | ممکن است محافظ درست عمل کرده باشد. |
| چراغ زرد تمام نمی‌شود | تایمر، ریست کنترلر و ناپایداری ورودی | ریست مکرر می‌تواند زمان‌سنج را دوباره آغاز کند. |
| رله مرتب تق‌تق می‌کند | تغذیه بوبین، مدار فرمان و مرز قطع ولتاژ | تعویض رله بدون بررسی تغذیه کافی نیست. |
| خروجی برخلاف مشخصات بدون تأخیر وصل می‌شود | کنتاکت جوش‌خورده، درایور و تایمر | ممکن است قابلیت قطع حفاظتی از بین رفته باشد. |
| چند چراغ هم‌زمان روشن می‌شوند | تغذیه، مدار نمایش و کنترلر | ابتدا حالت طبیعی راه‌اندازی را از خرابی جدا کنید. |
چرا چراغ محافظ سبز است ولی خروجی ندارد؟
این حالت را باید با تفکیک فرمان وصل از عبور واقعی برق بررسی کرد. ممکن است مدار کنترل اجازه وصل داده باشد، اما بوبین رله تحریک نشود؛ یا رله عمل کند و کنتاکت‌های آن برق را عبور ندهند.
وقتی صدای وصل رله اصلاً شنیده نمی‌شود
احتمال قطعی بوبین، خرابی ترانزیستور راه‌انداز، اشکال در دیود موازی بوبین یا کافی‌نبودن تغذیه مطرح است. در آزمون بی‌برق، مقاومت بوبین و اتصالات آن با مشخصات رله مقایسه می‌شود. مقاومت بی‌نهایت می‌تواند نشانه قطعی باشد، اما یک مقدار ثابت برای تمام رله‌ها وجود ندارد.
وقتی رله صدا دارد اما خروجی قطع است
صدای کلیک فقط حرکت مکانیکی را نشان می‌دهد. کنتاکت فرسوده، لحیم ترک‌خورده، قطعی سیم یا خرابی تیغه پریز همچنان ممکن است مسیر را قطع کند. بررسی افت ولتاژ و عملکرد زیر بار، آزمون تخصصی است و نباید با اتصال آزمایشی یک وسیله گران‌قیمت انجام شود.
جوش‌خوردن یا خرابی کنتاکت از حالت‌های شناخته‌شده خرابی رله است و بار نامناسب یا جریان هجومی می‌تواند در آن نقش داشته باشد.
علت قرمز ماندن و قطع‌و‌وصل مکرر محافظ چیست؟
قرمز ماندن محافظ همیشه خرابی نیست. ابتدا باید ولتاژ واقعی ورودی با محدوده درج‌شده روی دستگاه مقایسه شود. اگر ورودی نامناسب باشد، قطع خروجی رفتار صحیح است. اگر ورودی پایدار و مجاز باشد، مدار نمونه‌برداری، ولتاژ مرجع و تغذیه برد بررسی می‌شوند.
چرا محافظ پس از سبزشدن دوباره ریست می‌شود؟
در یک سناریوی قابل بررسی، مدار تا پیش از وصل رله درست کار می‌کند، اما با مصرف جریان بوبین، تغذیه داخلی افت می‌کند و کنترلر ریست می‌شود. در محافظ دارای تغذیه خازنی، کاهش ظرفیت خازن کاهنده یا خرابی خازن صافی می‌تواند چنین رفتاری ایجاد کند. این تشخیص زمانی تقویت می‌شود که افت تغذیه هم‌زمان با تحریک رله مشاهده شود؛ ظاهر چراغ‌ها به‌تنهایی کافی نیست.
چرا اتصال وسیله باعث قطع دوباره محافظ می‌شود؟
اگر مشکل فقط هنگام شروع کار وسیله رخ دهد، افت ولتاژ مسیر، جریان راه‌اندازی، پریز فرسوده و تناسب ظرفیت محافظ با بار بررسی می‌شوند. در مقابل، ریست‌شدن محافظ بدون اتصال وسیله، بررسی داخلی برد را پررنگ‌تر می‌کند. این دو حالت را نباید با نسخه یکسان «خازن را عوض کن» پاسخ داد.
تست قطعات محافظ برق چگونه درست انجام می‌شود؟
آزمون مقاومت، دیود و ظرفیت خازن باید روی مدار بی‌برق و پس از تأیید تخلیه خازن‌ها انجام شود. مسیرهای موازی برد می‌توانند نتیجه را تغییر دهند؛ در موارد لازم، یک پایه قطعه از مدار جدا می‌شود. مولتی‌متر، ظرفیت‌سنج یا ESRمتر ابزار تشخیص‌اند، اما هیچ‌کدام به‌تنهایی سلامت کامل برد را ثابت نمی‌کنند.
تست دیود و زنر چه تفاوتی دارد؟
دیود سیلیکونی معمولی در جهت مستقیم اغلب افتی حدود ۰٫۵ تا ۰٫۸ ولت نشان می‌دهد و در جهت معکوس، خارج از مدار، معمولاً OL دیده می‌شود. نمایش نزدیک صفر در هر دو جهت نشانه سلامت نیست و می‌تواند اتصال کوتاه را مطرح کند. مقدار دقیق به نوع قطعه و ابزار بستگی دارد. آزمون دیود مولتی‌متر نیز معمولاً ولتاژ شکست زنر را تأیید نمی‌کند.
تست خازن محافظ برق چه محدودیت‌هایی دارد؟
خازن فیلم کاهنده و خازن الکترولیتی صافی وظایف متفاوتی دارند. خازن فیلم ممکن است بدون تورم، ظرفیت از دست بدهد؛ خازن الکترولیتی نیز ممکن است ظرفیت ظاهراً قابل قبول داشته باشد اما مقاومت سری معادل یا ESR آن افزایش یافته باشد. ظرفیت و ESR باید متناسب با نوع قطعه و شرایط اندازه‌گیری تفسیر شوند.
در تغذیه خازنی، جریان قابل تأمین به ظرفیت خازن و شرایط مدار وابسته است. این مدارها ذاتاً ایزولاسیون ترانسفورمری ندارند؛ بنابراین اندازه‌گیری روی برد روشن به تجهیزات و روش کار تخصصی نیاز دارد. در آموزش الکترونیک شما با روش تست عملی و عیب یابی خازن ها آشنا میشوید.
| قطعه | معیار بررسی | اشتباه رایج |
|---|---|---|
| مقاومت | مقدار نامی، تلرانس و اثر مسیرهای موازی | خراب دانستن هر مقاومت کم‌اهم |
| دیود | مقایسه رفتار در دو جهت | سالم دانستن قطعه با عدد صفر |
| خازن فیلم | ظرفیت، تلرانس و مشخصات کاربردی | اتکا به ظاهر سالم بدنه |
| خازن الکترولیتی | ظرفیت، ESR، نشتی و وضعیت ظاهری | محدودکردن تشخیص به بادکردگی |
| رله | بوبین، کنتاکت و عملکرد متناسب با بار | کافی دانستن صدای کلیک |
| فیوز | پیوستگی و شناسایی علت قطع | جایگزینی با سیم یا آمپراژ بالاتر |
آیا روشن‌شدن همه چراغ‌ها یعنی خرابی LM324 است؟
خیر. LM324 یک تقویت‌کننده عملیاتی چهارکاناله است و در بعضی طراحی‌ها در بخش تشخیص ولتاژ یا کنترل به کار می‌رود؛ همه محافظ‌ها نیز از آن استفاده نمی‌کنند. مدل‌های دیگر ممکن است مقایسه‌گر مستقل یا میکروکنترلر داشته باشند. مشخصات نسخه‌های مختلف این خانواده باید از دیتاشیت همان قطعه خوانده شود.
پیش از تعویض آی‌سی، تغذیه، مرجع ولتاژ، شبکه نمونه‌برداری و بار خروجی آن بررسی می‌شوند. خرابی یک قطعه جانبی می‌تواند خروجی آی‌سی سالم را هم غیرعادی نشان دهد. پایه‌ها یا خروجی آی‌سی را برای «تحریک مجدد» اتصال ندهید.
تعویض خازن و رله به چه مشخصاتی وابسته است؟
قطعه جایگزین باید با طراحی اصلی سازگار باشد. درباره خازن کاهنده، تنها یکسان‌بودن ظرفیت کافی نیست؛ ولتاژ مجاز AC، رده ایمنی و مناسب‌بودن برای کاربرد تغذیه سری اهمیت دارد. درج X2 به‌تنهایی سازگاری هر خازن با هر مدار کاهنده را ثابت نمی‌کند. مشخصات سازنده قطعه و مدار باید تطبیق داده شود.
در رله، ولتاژ و نوع بوبین، آرایش پایه‌ها، مشخصات کنتاکت و تحمل بار واقعی اهمیت دارند. عدد جریان روی بدنه لزوماً برای تمام بارهای موتوری و خازنی یکسان تفسیر نمی‌شود. تعویض رله بدون رفع عامل داغ‌شدن یا اضافه‌بار می‌تواند خرابی را تکرار کند.
برای خازن الکترولیتی، ظرفیت، ولتاژ نامی، قطبیت، دمای کاری و مشخصات مناسب ESR و جریان ریپل بررسی می‌شوند. افزایش دلخواه ظرفیت خازن کاهنده یا تغییر مقدار قطعات تایمر، روش استاندارد تعمیر نیست.
تعمیر محافظ یخچال با مدل کامپیوتر چه تفاوتی دارد؟
در محافظ یخچال، تناسب با جریان راه‌اندازی کمپرسور و تأخیر وصل مجدد اهمیت دارد. کوتاه‌کردن خودسرانه تأخیر می‌تواند هدف حفاظتی دستگاه را مختل کند. برای نمونه، سازنده VoltGuard iSense تأخیر سه‌دقیقه‌ای را برای محافظت در برابر روشن و خاموش‌شدن مکرر کمپرسور توضیح می‌دهد؛ این زمان، مشخصه همه محافظ‌ها نیست.
در کامپیوتر، وصل‌شدن خروجی محافظ الزاماً به معنی سلامت پاور نیست. اگر خروجی محافظ تأیید شده اما سیستم روشن نمی‌شود، عیب‌یابی باید به پاور و مدارهای داخلی منتقل شود؛ مباحث تعمیر پاور کامپیوتر به همین تفکیک کمک می‌کند.
همین اصل درباره تلویزیون و تجهیزات صوتی صدق می‌کند: وقتی برق ورودی دستگاه سالم است، ادامه تعویض قطعات محافظ منطقی نیست و باید بخش تغذیه خود دستگاه بررسی شود. در این مرحله، مسیر تعمیر تجهیزات صوتی‌وتصویری با مشکل مرتبط است.
پس از تعمیر چگونه عملکرد حفاظتی تأیید می‌شود؟
روشن‌شدن چراغ سبز پایان تعمیر نیست. تعمیرکار باید تأخیر، قطع در ولتاژ نامجاز، وصل مجدد و عملکرد خروجی زیر بار مناسب را بررسی کند. آزمون آستانه‌ها به منبع AC قابل تنظیم و تجهیزات ایمنی متناسب نیاز دارد؛ واریـاک معمولی به‌تنهایی ایزولاسیون ایجاد نمی‌کند.
| آزمون نهایی | معیار پذیرش |
|---|---|
| راه‌اندازی و تأخیر | توالی عملکرد مطابق مشخصات مدل، بدون ریست مکرر |
| قطع و وصل ولتاژی | قطع در حدود تعیین‌شده و وصل پس از بازگشت شرایط مجاز |
| عملکرد زیر بار | نبود قطع‌و‌وصل، افت غیرعادی و داغ‌شدن نامتعارف اتصالات |
| ایمنی مونتاژ | سلامت عایق، مهار کابل، بدنه و پیوستگی ارت در مدل‌های ارت‌دار |
چه زمانی تعویض محافظ از تعمیر منطقی‌تر است؟
اگر بدنه ذوب شده، برد کربنی شده، تیغه‌ها آسیب حرارتی جدی دیده‌اند یا عایق‌بندی قابل اطمینان نیست، تعویض یک قطعه لزوماً ایمنی را برنمی‌گرداند. نبود قطعه جایگزین مناسب یا امکان آزمون عملکرد حفاظتی نیز تصمیم به تعمیر را محدود می‌کند.
در مقابل، خرابی مشخص و قابل رفع در دستگاهی با بدنه، اتصالات و برد سالم می‌تواند تعمیرپذیر باشد؛ به شرطی که علت اصلی رفع و آزمون نهایی انجام شود. هزینه تعمیر به مدل، قطعه، آسیب جانبی و آزمون‌های لازم بستگی دارد و بدون بررسی دستگاه نمی‌توان مبلغ قابل اتکایی اعلام کرد. البته در کلاس آموزش تعمیر برد میتوان یاد گرفت که انواع محافظ برق را عیب یابی و رفع عیب کنید.
