آموزش برق خودرو از صفر؛ از شناخت مدار تا نقشه‌خوانی و عیب‌یابی عملی

برای یادگیری برق خودرو، باید بتوانید سه پرسش را پاسخ دهید: برق از کجا تأمین می‌شود، از چه مسیری به قطعه می‌رسد و چگونه به باتری برمی‌گردد؟ وقتی این مسیر را درک کنید، بررسی مشکلاتی مانند روشن نشدن چراغ، کار نکردن فن، ضعیف چرخیدن استارت یا سوختن مکرر فیوز، به یک فرایند قابل‌اندازه‌گیری تبدیل می‌شود.

در این راهنمای آموزشی سایت تعمیرات، ابتدا مبانی الکتریسیته و قطعات پرکاربرد را می‌شناسید؛ سپس کار با مولتی‌متر، خواندن نقشه برق خودرو و تشخیص ایراد سیم‌کشی را تمرین می‌کنید. تصاویر و نمونه‌های نقشه مربوط به متن اصلی حفظ شده‌اند؛ با این حال، مشخصات هر مدار باید با مدل، سال تولید، نوع موتور و تجهیزات همان خودرو تطبیق داده شود.

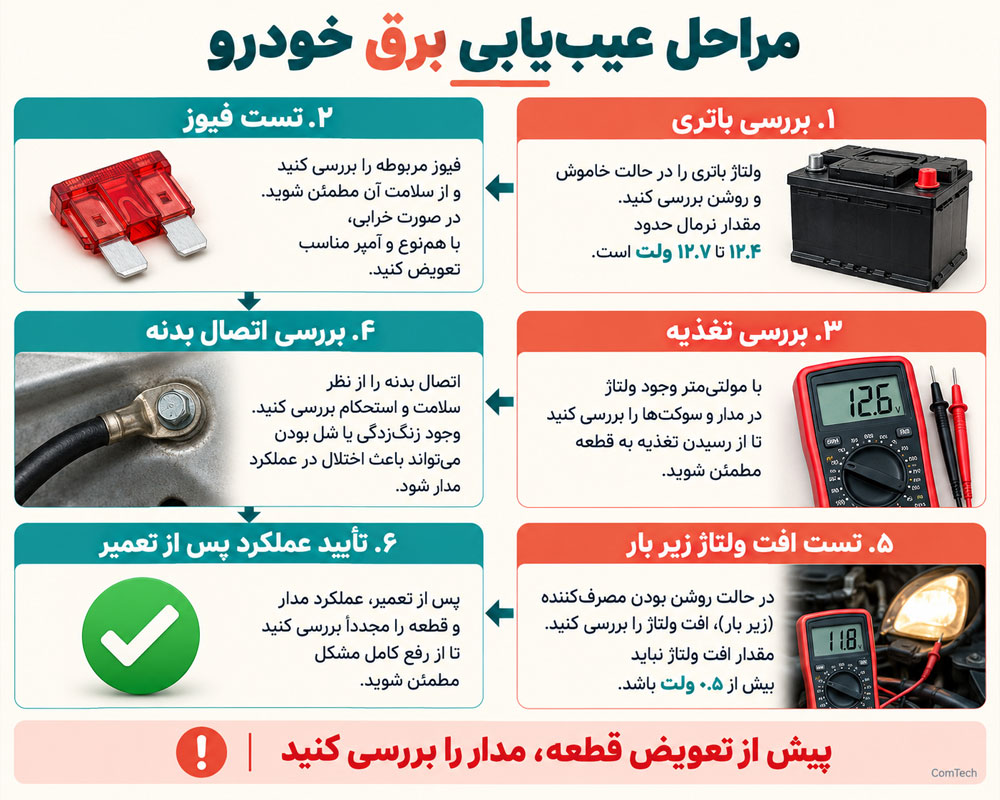

🔎 اصل عیب‌یابی برق خودرو: پیش از تعویض قطعه، تغذیه مثبت، اتصال بدنه و فرمان راه‌اندازی آن را بررسی کنید. وجود ولتاژ در مدارِ بدون بار، به‌تنهایی سالم بودن سیم‌کشی را ثابت نمی‌کند.

مبانی برق خودرو؛ ولتاژ، جریان و مقاومت چه تفاوتی دارند؟

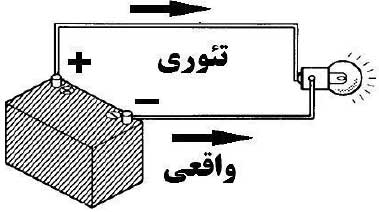

الکتریسیته و جهت جریان در سیم‌کشی خودرو

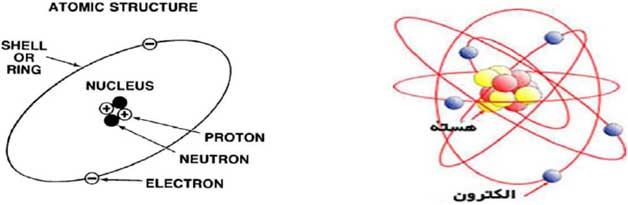

پدیده‌های الکتریکی با بار الکتریکی و حرکت آن ارتباط دارند. در سیم فلزی، الکترون‌های آزاد حامل بار هستند. مواد از اتم‌ها تشکیل شده‌اند و اتم دارای هسته و الکترون است؛ البته همه مواد الزاماً ساختار مولکولی مجزا ندارند.

در تحلیل مدار، جهت جریان قراردادی از مثبت به منفی در نظر گرفته می‌شود. حرکت الکترون‌ها در سیم فلزی، در جهت مخالف است. برای خواندن نقشه برق خودرو، همان جهت جریان قراردادی را دنبال کنید.

• رسانا: موادی مانند مس که عبور جریان را آسان می‌کنند؛ کاربرد اصلی آن‌ها در سیم، ترمینال و اتصال‌هاست.
• نیمه‌رسانا: موادی مانند سیلیسیم که رفتار الکتریکی آن‌ها قابل‌کنترل است؛ در دیود، ترانزیستور و مدارهای مجتمع استفاده می‌شوند.
• عایق: موادی مانند بسیاری از پلاستیک‌ها و لاستیک‌ها که در شرایط طراحی‌شده، عبور جریان را محدود می‌کنند. عایق در اثر گرما، رطوبت، آسیب مکانیکی یا ولتاژ بیش از حد ممکن است تخریب شود.

تقسیم‌بندی مواد صرفاً بر اساس تعداد الکترون‌های لایه آخر، برای توضیح رفتار همه رساناها و عایق‌ها کافی نیست.

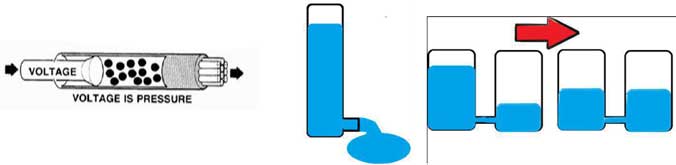

ولتاژ چیست و چرا باتری خودرو ۱۲ ولت نامیده می‌شود؟

ولتاژ اختلاف پتانسیل الکتریکی بین دو نقطه است و با واحد ولت اندازه‌گیری می‌شود. برای اندازه‌گیری آن باید مشخص کنید کدام دو نقطه را مقایسه می‌کنید؛ برای مثال، مثبت باتری نسبت به منفی باتری یا پایه تغذیه چراغ نسبت به اتصال بدنه آن.

در بسیاری از خودروهای سواری، شبکه اصلی برق دارای ولتاژ نامی ۱۲ ولت است. این نام‌گذاری به معنی ثابت بودن ولتاژ روی عدد ۱۲ نیست؛ ولتاژ واقعی با وضعیت شارژ باتری، دما، بار مصرفی و راهبرد سیستم شارژ تغییر می‌کند. برخی خودروها شبکه ۲۴ یا ۴۸ ولت و خودروهای برقی شبکه ولتاژ بالای مستقل دارند.

آمپر چیست و جریان مصرفی قطعات چگونه تعیین می‌شود؟

شدت جریان مقدار بار عبوری از یک مقطع در واحد زمان است؛ نماد آن I و واحد آن آمپر است. جریان چراغ، فن و استارت یکسان نیست. مقدار جریان به ولتاژ اعمال‌شده، ویژگی مصرف‌کننده و وضعیت عملکرد آن بستگی دارد.

موتور الکتریکی ممکن است هنگام شروع حرکت، جریان بیشتری از حالت کار پایدار بکشد. به همین دلیل، انتخاب سیم و فیوز فقط با تقسیم توان درج‌شده روی قطعه بر ولتاژ انجام نمی‌شود.

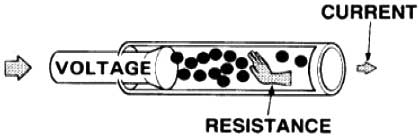

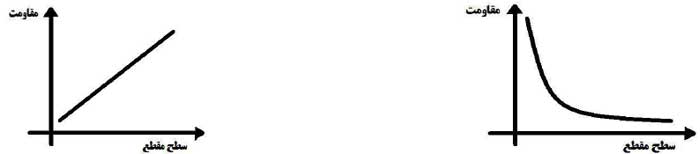

مقاومت الکتریکی و علت افت ولتاژ در سیم‌کشی

مقاومت الکتریکی میزان مخالفت با عبور جریان است؛ با نماد R و واحد اهم نمایش داده می‌شود. مقاومت اضافی در سرباتری، سوکت، اتصال بدنه یا سیم آسیب‌دیده می‌تواند باعث کاهش ولتاژ رسیده به مصرف‌کننده و گرم شدن محل اتصال شود.

• طول سیم: افزایش طول، مقاومت را بیشتر می‌کند.
• سطح مقطع: افزایش سطح مقطع، مقاومت را کاهش می‌دهد.
• جنس: مقاومت ویژه مواد با یکدیگر متفاوت است.
• دما: مقاومت سیم مسی معمولاً با افزایش دما بیشتر می‌شود.
• کیفیت اتصال: خوردگی، شل بودن ترمینال و پرس نامناسب می‌تواند مقاومت موضعی ایجاد کند.

فرمول مقاومت سیم و کاربرد آن در انتخاب سطح مقطع

R = ρ × L / A

در این رابطه، R مقاومت، ρ مقاومت ویژه، L طول و A سطح مقطع سیم است. مقاومت ویژه مس در دمای حدود ۲۰ درجه سانتی‌گراد تقریباً ۰٫۰۱۷۲ اهم‌میلی‌مترمربع بر متر است. در محاسبه افت ولتاژ، مسیر رفت و برگشت جریان و مقاومت اتصال‌ها را نیز در نظر بگیرید.

انتخاب سطح مقطع مناسب علاوه بر افت ولتاژ، به جریان مجاز، دمای محیط، نوع عایق، نحوه قرارگیری در دسته‌سیم و جریان راه‌اندازی مصرف‌کننده وابسته است.

قانون اهم و محاسبه توان مصرفی در برق خودرو

قانون اهم، رابطه ولتاژ، جریان و مقاومت را برای عناصر اهمی بیان می‌کند:

V = I × R | I = V / R | R = V / I

توان الکتریکی با واحد وات اندازه‌گیری می‌شود. در یک مدار DC با مقادیر ثابت:

P = V × I

برای یک مقاومت اهمی، روابط زیر نیز کاربرد دارند:

P = I² × R | P = V² / R

برای مثال، جریان تقریبی یک مصرف‌کننده ۶۰ وات در ولتاژ ۱۲ ولت، ۵ آمپر است. این محاسبه آموزشی است؛ جریان واقعی لامپ، موتور یا مدار الکترونیکی ممکن است با دما، راه‌اندازی و تغییر ولتاژ متفاوت باشد.

اگر یک اتصال معیوب در جریان ۱۰ آمپر، فقط ۰٫۱ اهم مقاومت ایجاد کند، افت ولتاژ آن ۱ ولت و گرمای تولیدشده در همان اتصال ۱۰ وات خواهد بود. یک سوکت کوچک می‌تواند با همین مقاومت ظاهراً کم، داغ و تخریب شود.

تفاوت جریان مستقیم، جریان متناوب و PWM در خودرو

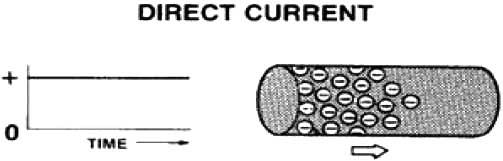

جریان مستقیم یا DC جهت ثابتی دارد، اما مقدار آن الزاماً ثابت نیست. باتری و بیشتر مدارهای تغذیه خودرو در این گروه قرار می‌گیرند.

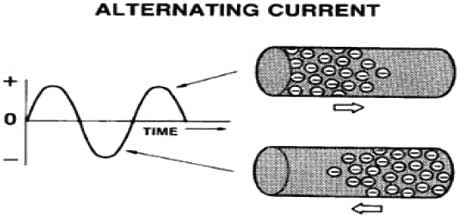

جریان متناوب یا AC به‌صورت دوره‌ای جهت خود را تغییر می‌دهد. دینام متداول خودرو در سیم‌پیچ‌های خود برق متناوب تولید می‌کند و مجموعه دیودها آن را برای شبکه خودرو یکسو می‌کند. برخی سنسورهای القایی نیز سیگنال متناوب تولید می‌کنند.

یک سیکل، تکرار کامل شکل موج است و تعداد سیکل‌ها در ثانیه با هرتز بیان می‌شود. در کنترل PWM، خروجی به‌صورت پالس قطع و وصل می‌شود و نسبت زمان روشن بودن به کل دوره، «چرخه کاری» نام دارد. عدد ولتاژ روی مولتی‌متر به‌تنهایی شکل این پالس‌ها را نشان نمی‌دهد؛ برای بررسی دقیق، اسیلوسکوپ یا قابلیت اندازه‌گیری چرخه کاری لازم است.

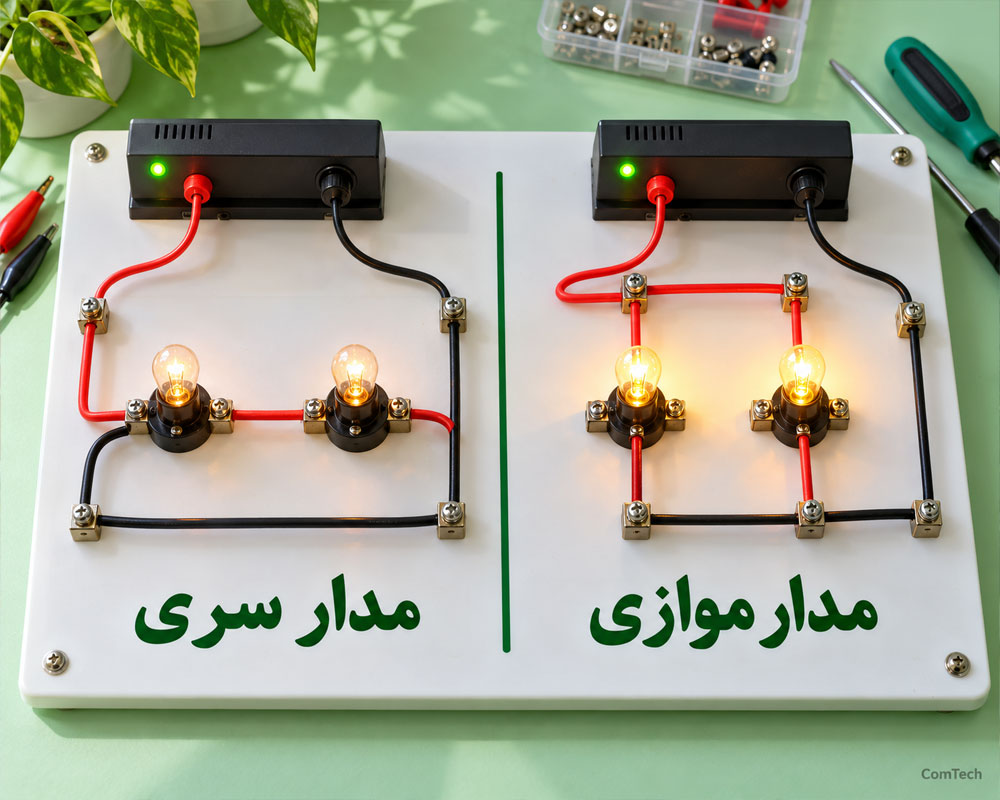

مدار سری و موازی در خودرو؛ کدام خرابی کل مدار را از کار می‌اندازد؟

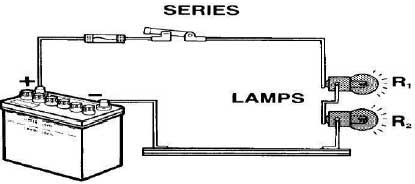

مدار سری و تقسیم ولتاژ بین مصرف‌کننده‌ها

در مدار سری، اجزا پشت سر هم قرار دارند و جریان یکسانی از آن‌ها عبور می‌کند. اگر مسیر در یک نقطه قطع شود، جریان کل مسیر متوقف می‌شود. البته خرابی یک قطعه همیشه به معنی قطع شدن نیست؛ اتصال کوتاه رفتار متفاوتی دارد.

• جریان در همه اجزای سری یکسان است.
• مقاومت کل برابر مجموع مقاومت‌هاست.
• ولتاژ کل برابر مجموع افت ولتاژ اجزای مسیر است.

در عیب‌یابی، سیم، فیوز، کنتاکت رله و اتصال بدنه را می‌توان اجزای سریِ مسیر تغذیه یک مصرف‌کننده در نظر گرفت. مقاومت ناخواسته در هرکدام از آن‌ها، ولتاژ قابل‌استفاده مصرف‌کننده را کاهش می‌دهد.

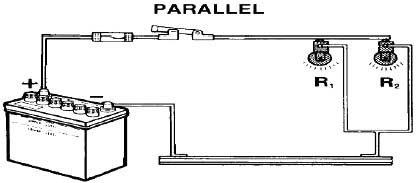

مدار موازی و نقش تغذیه مشترک

در مدار موازی، دو سر شاخه‌ها به نقاط مشترک متصل‌اند؛ بنابراین ولتاژ شاخه‌ها برابر است و جریان کل از مجموع جریان شاخه‌ها به دست می‌آید.

1 / R_T = 1 / R₁ + 1 / R₂ + …

قطع شدن یک شاخه معمولاً شاخه‌های دیگر را متوقف نمی‌کند؛ اما سوختن فیوز مشترک، خرابی تغذیه مشترک یا اتصال بدنه مشترک می‌تواند چند مصرف‌کننده را هم‌زمان از کار بیندازد.

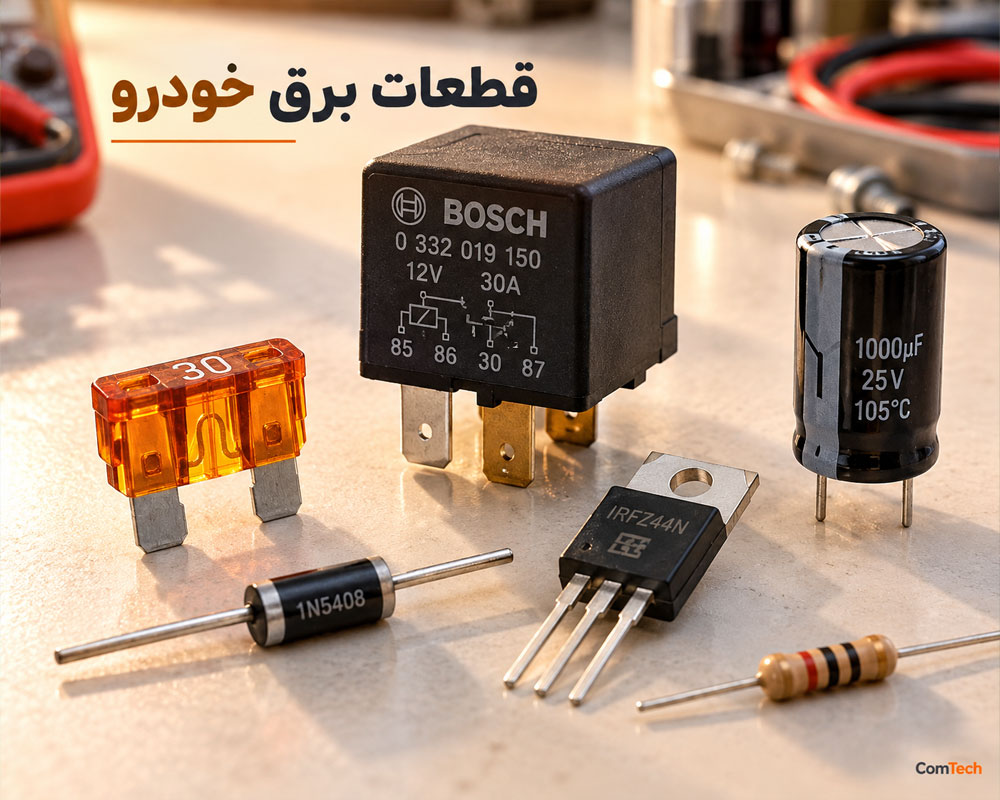

قطعات برق و الکترونیک خودرو؛ عملکرد و نکات تست

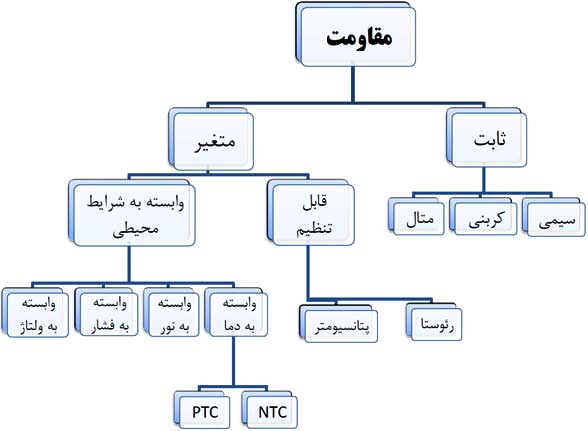

مقاومت ثابت، رئوستا و پتانسیومتر

مقاومت ثابت مقدار نامی مشخصی دارد، ولی مقدار واقعی آن در محدوده تلرانس قرار می‌گیرد و ممکن است با دما تغییر کند. مقاومت‌های فیلم فلزی، کربنی و سیمی از انواع رایج هستند.

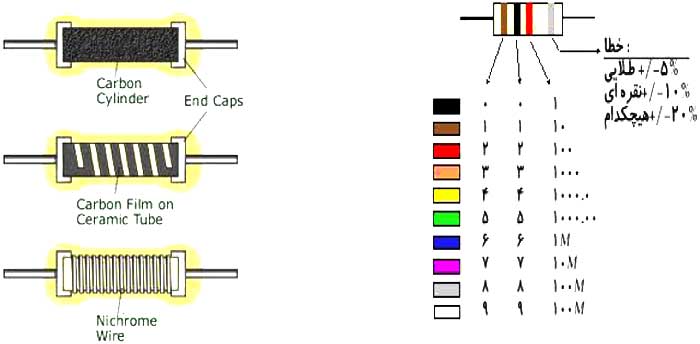

روش خواندن کد رنگ مقاومت چهار نواری و پنج نواری

• چهار نواری: دو نوار اول ارقام، نوار سوم ضریب و نوار چهارم تلرانس است.
• پنج نواری: سه نوار اول ارقام، نوار چهارم ضریب و نوار پنجم تلرانس است.
• تعداد نوارها به‌تنهایی دقت را مشخص نمی‌کند؛ مقدار تلرانس را از نوار مربوط بخوانید.

برای مثال، مقاومت چهار نواری قهوه‌ای، مشکی، قرمز و طلایی برابر با ۱ کیلو‌اهم با تلرانس ۵ درصد است.

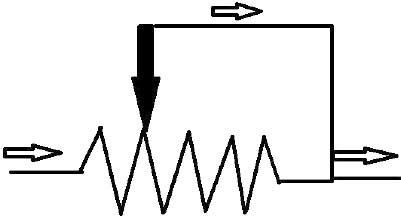

رئوستا با دو اتصال مؤثر در مسیر جریان استفاده می‌شود و مقاومت قابل‌تنظیم ایجاد می‌کند. در مدارهای قدیمی‌تر، کنترل مقاومتی برخی مصرف‌کننده‌ها رایج بوده است؛ در بسیاری از خودروهای جدید، کنترل الکترونیکی و PWM جای آن را گرفته است.

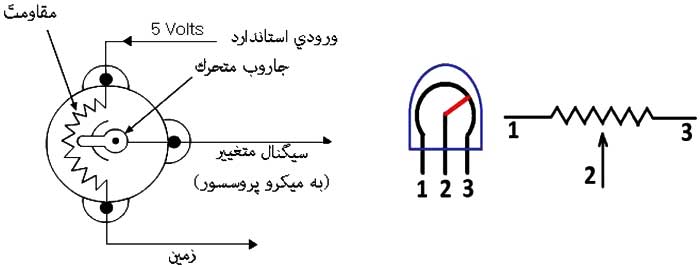

پتانسیومتر سه پایه دارد و معمولاً به‌عنوان تقسیم‌کننده ولتاژ استفاده می‌شود. در برخی سنسورهای موقعیت دریچه گاز و پدال، این ساختار دیده می‌شود؛ البته همه سنسورهای موقعیت مقاومتی نیستند و انواع بدون تماس نیز وجود دارند.

سنسور دما و تفاوت ترمیستور NTC و PTC

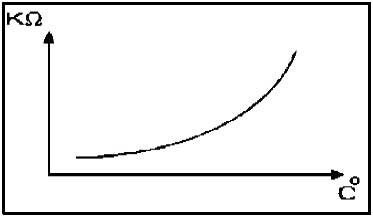

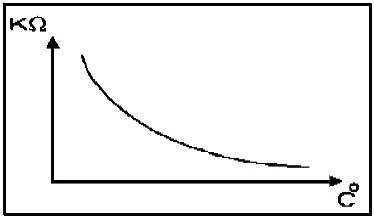

ترمیستور مقاومتی است که مقدار آن با دما تغییر می‌کند. در NTC، افزایش دما باعث کاهش مقاومت و در PTC باعث افزایش مقاومت می‌شود.

بسیاری از سنسورهای دمای آب و هوای ورودی از نوع NTC هستند. با این حال، رنگ سوکت معیار قطعی تشخیص نوع سنسور نیست. نوع قطعه، پایه‌ها و جدول مقاومت در دماهای مختلف را از اطلاعات همان خودرو بررسی کنید. گرم‌کن سنسور اکسیژن نیز نباید صرفاً به‌عنوان یک سنسور دمای PTC معرفی شود.

برای تست سنسور دمای مقاومتی، قطعه را مطابق دستورالعمل از مدار جدا کنید و مقاومت آن را در دماهای مشخص با جدول سازنده مقایسه کنید. فقط مشاهده تغییر مقاومت، دقت سنسور را تأیید نمی‌کند.

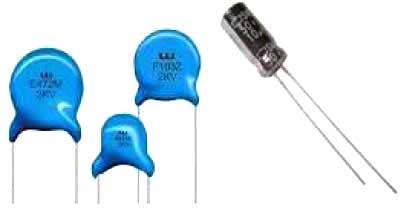

خازن در ECU و مدارهای خودرو چه کاری انجام می‌دهد؟

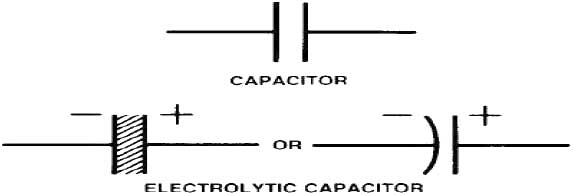

خازن انرژی را در میدان الکتریکی ذخیره می‌کند و ظرفیت آن با فاراد بیان می‌شود. واحدهای میکروفاراد، نانوفاراد و پیکوفاراد روی قطعات الکترونیکی رایج‌اند. کاهش نویز و صاف کردن ولتاژ تغذیه از کاربردهای آن است.

در تعویض خازن، ظرفیت، ولتاژ مجاز، قطبیت، محدوده دمایی و ویژگی‌هایی مانند ESR اهمیت دارند. پیش از تست، مدار را بی‌برق و خازن را طبق روش مناسب تخلیه کنید؛ اتصال کوتاه کردن پایه‌ها با پیچ‌گوشتی روش مناسبی نیست.

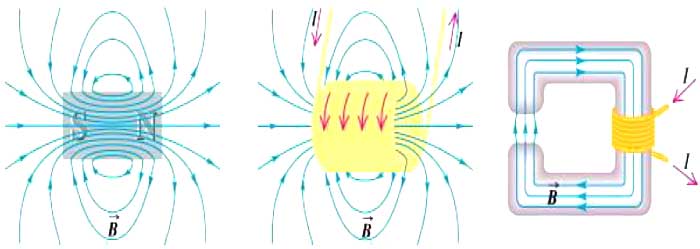

مغناطیس و سیم‌پیچ؛ پایه عملکرد موتور، رله و استارت

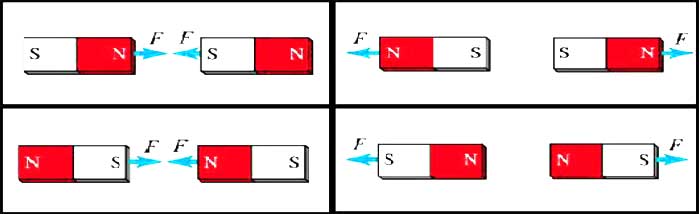

قطب‌های همنام آهنربا یکدیگر را دفع و قطب‌های غیرهمنام یکدیگر را جذب می‌کنند. این ویژگی در کنار میدان ایجادشده توسط جریان، مبنای عملکرد بسیاری از قطعات الکترومکانیکی خودرو است.

عبور جریان از سیم، میدان مغناطیسی ایجاد می‌کند. پیچیدن سیم به شکل کویل و استفاده از هسته مناسب، این میدان را تقویت می‌کند.

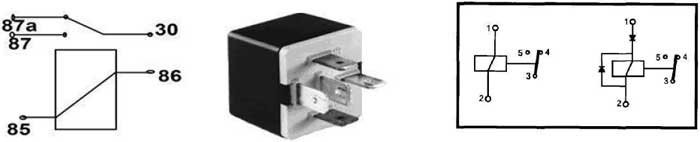

رله خودرو چیست و پایه‌های ۳۰، ۸۵، ۸۶ و ۸۷ چه معنایی دارند؟

رله امکان قطع و وصل مدار قدرت با فرمانی کم‌جریان را فراهم می‌کند. در بسیاری از رله‌های متداول، پایه‌های ۸۵ و ۸۶ مربوط به بوبین، پایه ۳۰ کنتاکت مشترک و پایه ۸۷ خروجی کنتاکت باز هستند. در نوع تبدیلی، پایه ۸۷a کنتاکت بسته است؛ ملاک نهایی، نقشه روی همان رله است.

رله می‌تواند بار جریان کلید فرمان را کاهش دهد، اما جایگزین فیوز نیست و سیم مدار قدرت همچنان باید سطح مقطع مناسب داشته باشد.

بعضی رله‌ها برای مهار جهش ولتاژ بوبین، دیود داخلی دارند. هنگام تست این رله‌ها، قطبیت تغذیه را طبق علامت بدنه رعایت کنید؛ اتصال معکوس ممکن است موجب جریان زیاد و آسیب شود. :chatgpt-content-reference{index=”0″}

صدای «کلیک» فقط حرکت مکانیزم را نشان می‌دهد؛ برای تأیید سلامت، باید عملکرد کنتاکت‌ها و افت ولتاژ آن‌ها زیر بار نیز بررسی شود.

سولنوئید استارت چگونه موتور را به گردش درمی‌آورد؟

سولنوئید با ایجاد میدان مغناطیسی، هسته متحرک را جابه‌جا می‌کند. در استارت متداول، این حرکت به درگیری دنده استارت و بسته شدن کنتاکت‌های جریان بالای موتور استارت کمک می‌کند.

اگر استارت فقط تق‌تق می‌کند، پیش از تعویض اتوماتیک استارت، وضعیت باتری، سرباتری‌ها، کابل مثبت، اتصال بدنه موتور و فرمان استارت را بررسی کنید.

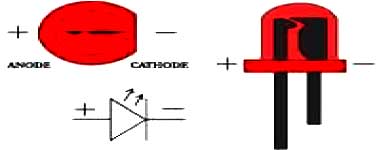

دیود، زنر، LED و فتودیود در مدارهای خودرو

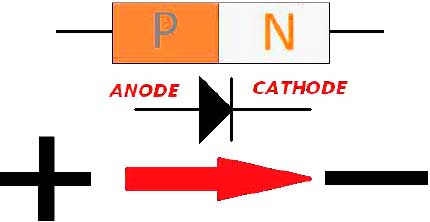

دیود قطعه‌ای دوپایه با آند و کاتد است. در بایاس مستقیم مناسب، جریان عبور می‌دهد و در بایاس معکوس، تا محدوده مجاز خود جریان را بسیار محدود می‌کند. آند و کاتد را نباید در همه شرایط معادل مثبت و منفی ثابت دانست.

• دیود یکسوساز: در مجموعه یکسوساز دینام و مدارهای دیگر استفاده می‌شود.
• دیود زنر: در ناحیه شکست معکوسِ کنترل‌شده، برای ایجاد مرجع یا محدود کردن ولتاژ کاربرد دارد؛ جریان آن باید محدود شود.
• LED: با عبور جریان مستقیم مناسب نور تولید می‌کند و به مقاومت محدودکننده یا درایور نیاز دارد.

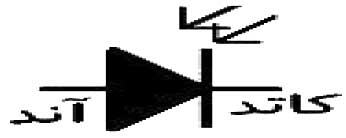

• فتودیود: نور را به سیگنال الکتریکی تبدیل می‌کند و بسته به طراحی می‌تواند با بایاس معکوس یا بدون بایاس کار کند.

LED معمولاً بازده بیشتری از لامپ رشته‌ای دارد؛ اما چراغ LED پرقدرت همچنان به مدیریت حرارت نیاز دارد. LED خام را بدون محدودکننده جریان به باتری وصل نکنید.

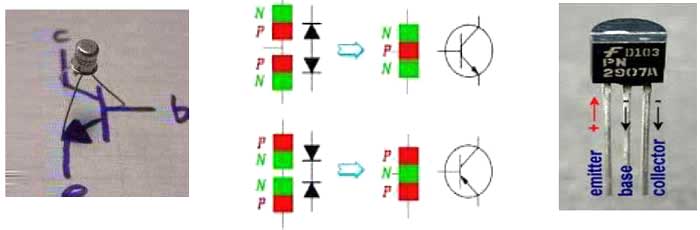

ترانزیستور و MOSFET؛ کلیدهای الکترونیکی واحدهای کنترل

ترانزیستور برای تقویت سیگنال یا قطع و وصل جریان استفاده می‌شود. نوع BJT پایه‌های بیس، کلکتور و امیتر دارد و در دو ساختار NPN و PNP شناخته می‌شود. نوع MOSFET دارای گیت، درین و سورس است و در بسیاری از مدارهای قدرت و درایورهای خودرو کاربرد دارد.

ترتیب پایه‌ها را از شکل ظاهری حدس نزنید. برای تعویض، علاوه بر شماره قطعه، مشخصات الکتریکی و علت خرابی را بررسی کنید؛ اتصال کوتاه مصرف‌کننده می‌تواند قطعه جایگزین را دوباره بسوزاند.

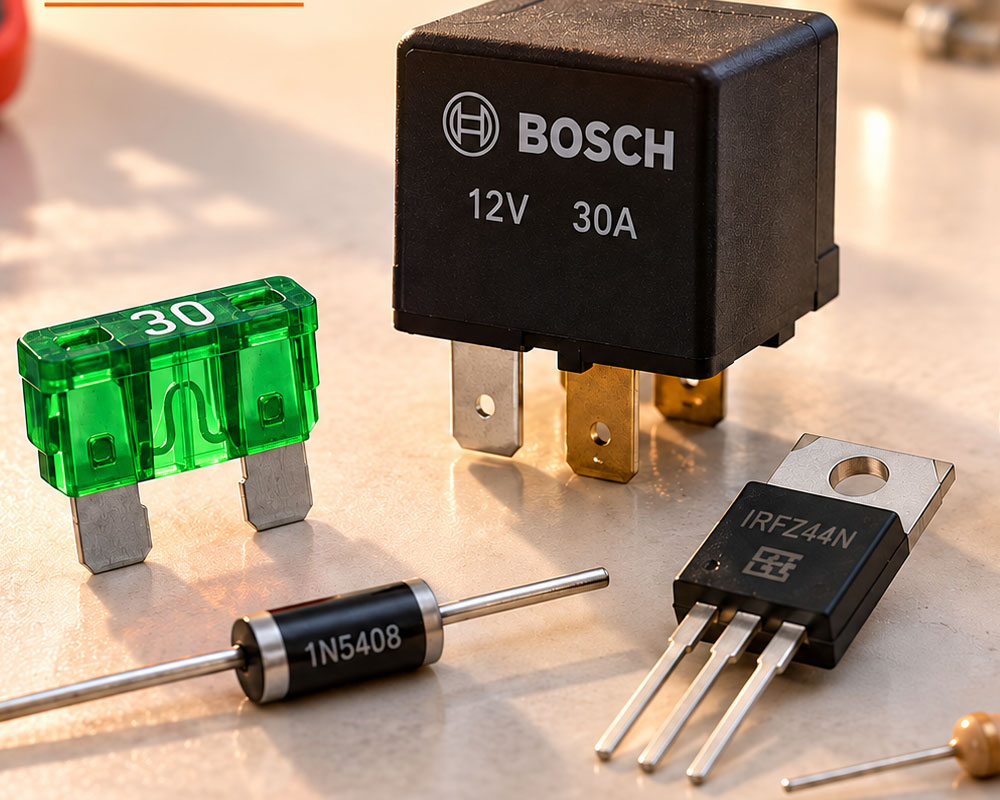

فیوز و شنت چه تفاوتی دارند؟

فیوز خودرو برای حفاظت مدار، به‌ویژه سیم‌کشی، در برابر اضافه‌جریان انتخاب می‌شود. عملکرد آن به مقدار جریان و زمان وابسته است؛ بنابراین آمپراژ درج‌شده به معنی قطع فوری در همان عدد نیست.

شنت در بعضی جعبه‌فیوزها یک رابط رسانا یا قطعه تنظیم مسیر تغذیه است و نباید خودکار «فیوز با آمپر بالا» محسوب شود. همچنین شنت اندازه‌گیری جریان، مقاومت بسیار کم و کاربرد متفاوتی دارد.

⚠️ فیوز سوخته را با آمپراژ بالاتر، سیم یا فویل جایگزین نکنید. اگر فیوز مناسب دوباره می‌سوزد، علت اضافه‌جریان یا اتصال کوتاه را پیدا کنید.

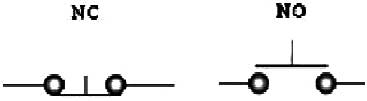

کلید NO و NC و وضعیت‌های سوئیچ خودرو

کنتاکت NO در حالت عادی باز و کنتاکت NC در حالت عادی بسته است. «حالت عادی» به وضعیت بدون تحریک تعریف‌شده برای قطعه اشاره دارد.

کلیدها ممکن است دستی، فشاری یا حرارتی باشند. در خودروهای جدید، بعضی ورودی‌ها به‌صورت سنسور الکترونیکی هستند و نباید مانند یک کلید ساده تست شوند.

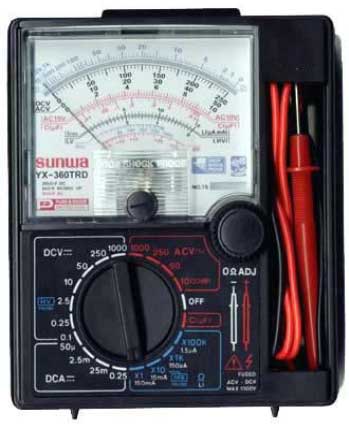

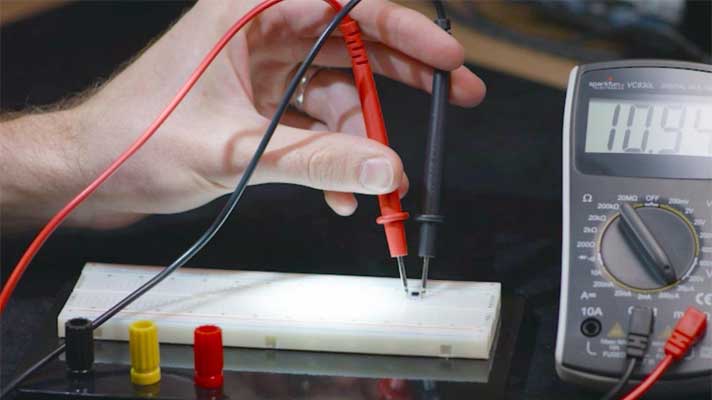

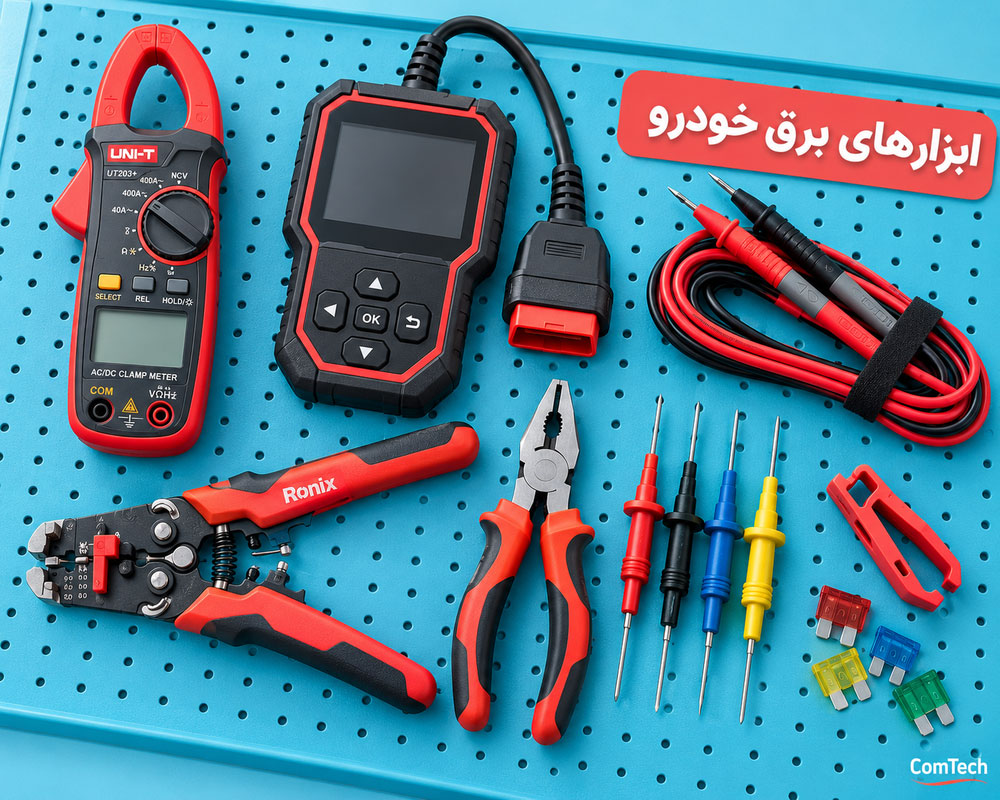

آموزش کار با مولتی‌متر برای تست برق خودرو

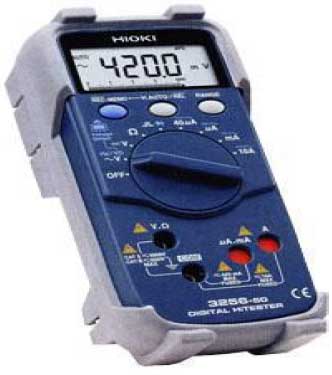

اجزای مولتی‌متر و انتخاب ورودی صحیح پراب

مولتی‌متر دیجیتال برای اندازه‌گیری ولتاژ، مقاومت و جریان و، بسته به مدل، تست دیود، ظرفیت، فرکانس و چرخه کاری استفاده می‌شود. همه دستگاه‌ها تمام این قابلیت‌ها را ندارند.

• COM: ورودی مشترک؛ معمولاً محل پراب مشکی است.
• V/Ω: ورودی معمول پراب قرمز برای ولتاژ، مقاومت و تست‌های مشخص‌شده روی دستگاه.
• mA یا A: ورودی اندازه‌گیری جریان با محدودیت و حفاظت مخصوص همان دستگاه.
• سلکتور: انتخاب نوع اندازه‌گیری و محدوده.
• نمایشگر و کلیدها: نمایش مقدار و انتخاب قابلیت‌هایی مانند HOLD یا تغییر حالت.

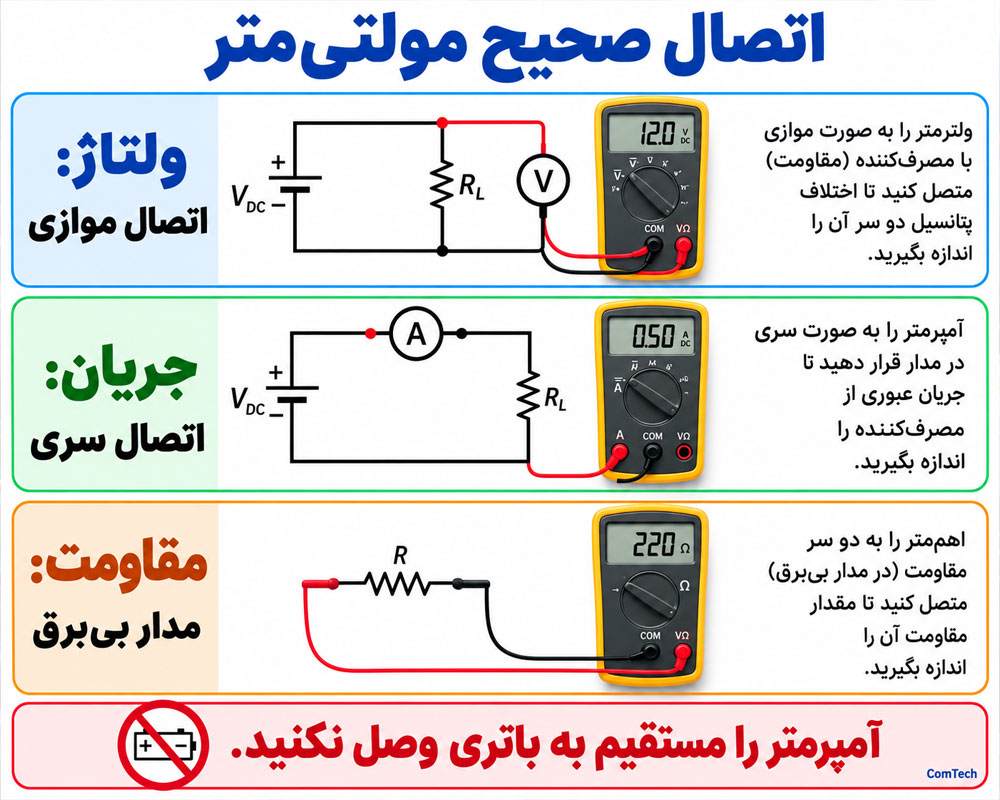

اتصال مولتی‌متر برای ولتاژ، مقاومت، جریان و تست دیود

پیش از اندازه‌گیری مقاومت، پیوستگی، دیود یا ظرفیت، برق مدار را قطع و خازن‌ها را تخلیه کنید. این الزام در راهنمای مولتی‌متر خودرویی Fluke نیز تصریح شده است. :chatgpt-content-reference{index=”1″}

مولتی‌متر در حالت آمپرمتر را مستقیم به دو سر باتری وصل نکنید. این اتصال می‌تواند اتصال کوتاه ایجاد کند. برای جریان بالای استارت از کلمپ DC مناسب استفاده کنید و پس از اندازه‌گیری جریان، پراب قرمز را به ورودی ولتاژ برگردانید.

تست افت ولتاژ؛ روش کاربردی تشخیص اتصال بدنه ضعیف

تست افت ولتاژ، اختلاف پتانسیل دو سر یک سیم، اتصال یا کنتاکت را هنگام عبور جریان اندازه می‌گیرد. به همین دلیل، برای یافتن مقاومت اضافی در اتصال‌ها از تست ساده پیوستگی مؤثرتر است. :chatgpt-content-reference{index=”2″}

1. مولتی‌متر را روی ولتاژ DC قرار دهید.
2. مصرف‌کننده را در وضعیت موردنظر فعال کنید.
3. برای مسیر مثبت، دو پراب را بین مثبت باتری و پایه مثبت مصرف‌کننده قرار دهید.
4. برای مسیر منفی، دو پراب را بین پایه منفی مصرف‌کننده و منفی باتری قرار دهید.
5. قدر مطلق عدد را با حد مجاز همان مدار مقایسه کنید.
6. اگر افت زیاد است، مسیر را به بخش‌های کوچک‌تر تقسیم کنید تا اتصال معیوب مشخص شود.

حد مجاز افت ولتاژ به نوع مدار و شرایط تست وابسته است. برای مدار سنسور، استارت و موتور فن یک عدد مشترک تعیین نکنید؛ اطلاعات تعمیراتی سازنده اولویت دارد.

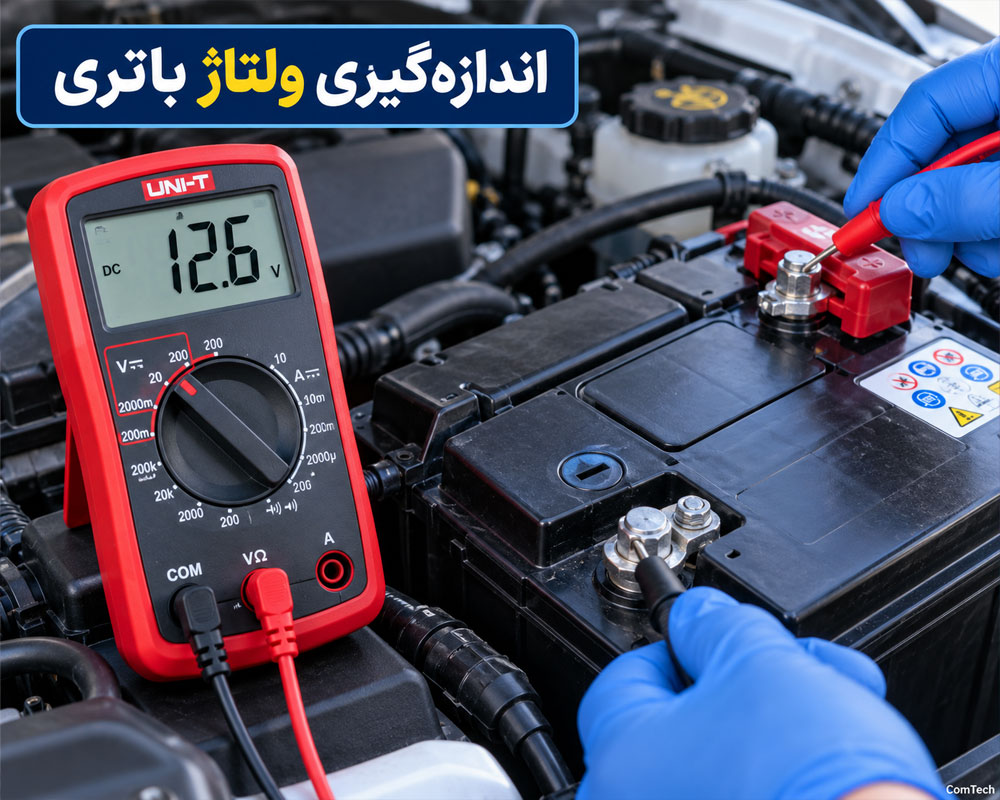

تست باتری و دینام؛ چرا یک عدد ولتاژ کافی نیست؟

اندازه‌گیری ولتاژ باتری در حالت خاموش، هنگام استارت و با موتور روشن اطلاعات مفیدی می‌دهد؛ اما سلامت باتری فقط با ولتاژ بی‌باری تأیید نمی‌شود. وضعیت شارژ، ظرفیت راه‌اندازی، دما و افت ولتاژ کابل‌ها نیز باید بررسی شوند.

در سیستم شارژ هوشمند، ولتاژ خروجی ممکن است متناسب با شرایط تغییر کند. برای تشخیص خرابی دینام، علاوه بر ولتاژ، تسمه، اتصال‌ها، فرمان کنترل، جریان خروجی و در صورت نیاز ریپل را بررسی کنید. برای تست دینام، سرباتری را هنگام روشن بودن موتور جدا نکنید.

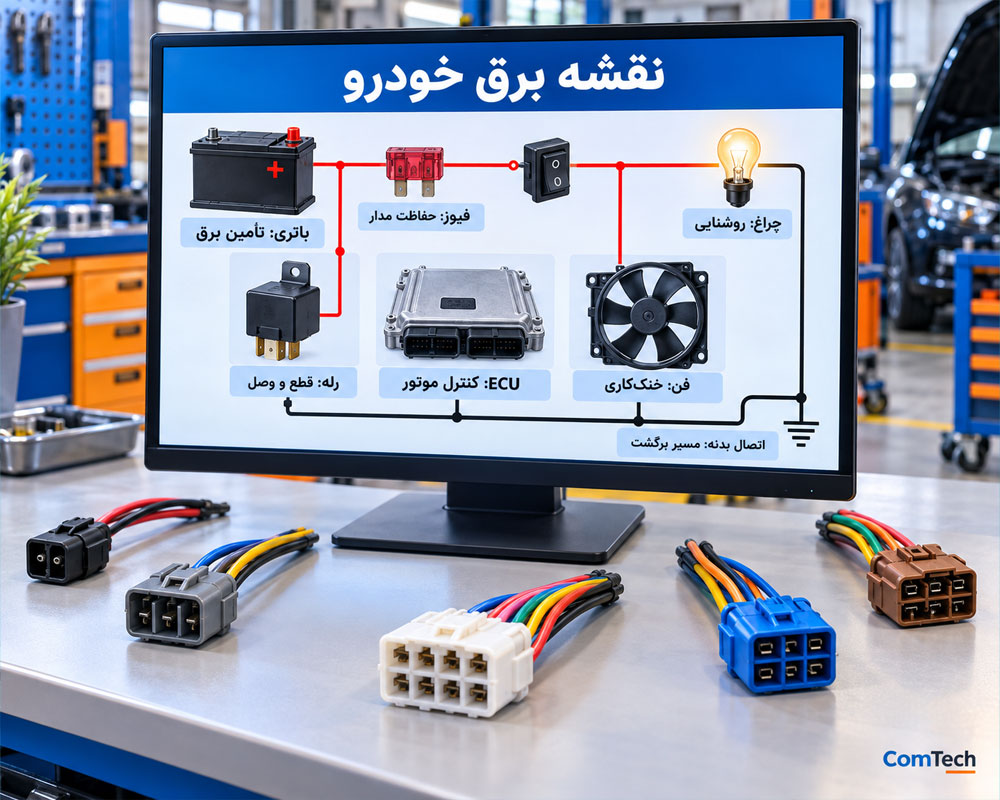

آموزش نقشه‌خوانی برق خودرو؛ شماتیک، دسته‌سیم و جانمایی

نقشه شماتیک؛ مسیر عملکرد مدار را پیدا کنید

نقشه شماتیک ارتباط الکتریکی قطعات، مسیر تغذیه، فیوزها، فرمان‌ها و اتصال بدنه را نشان می‌دهد. محل قرارگیری نماد در این نقشه الزاماً محل واقعی قطعه روی خودرو نیست.

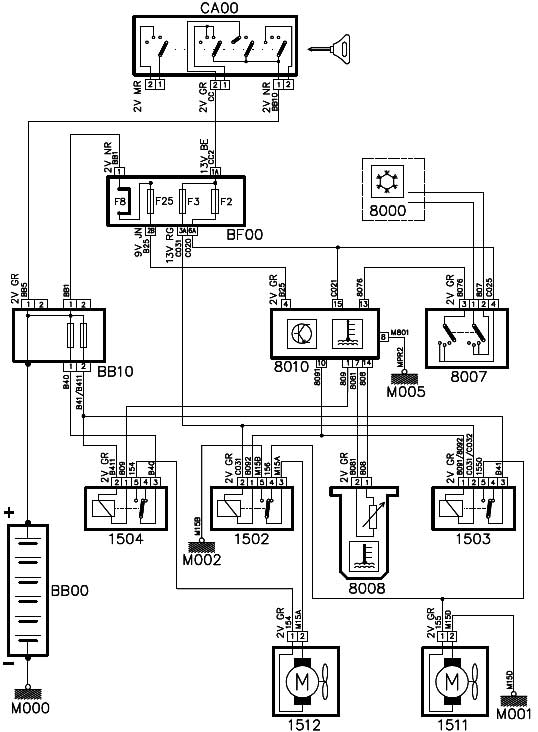

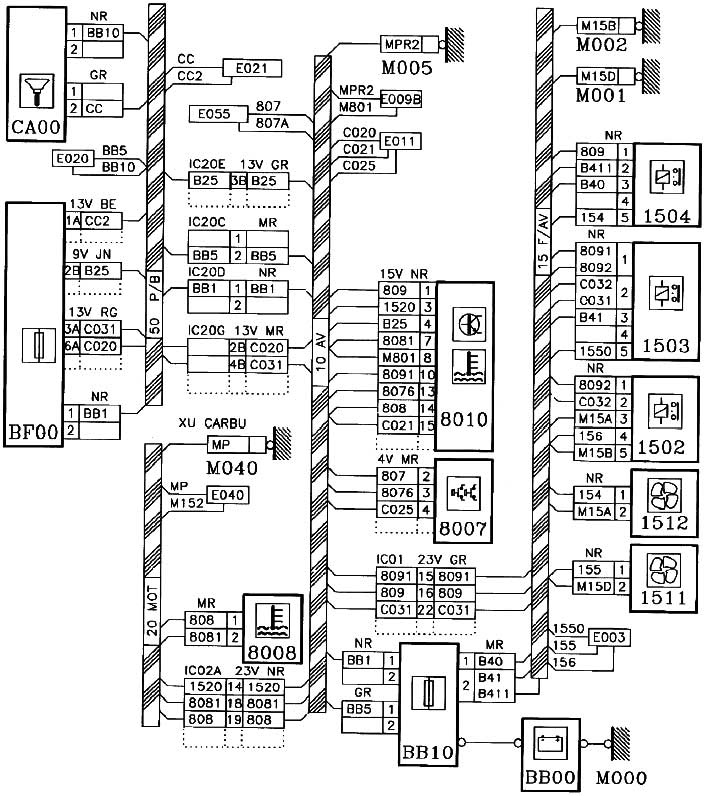

تصویر بالا نمونه‌ای از مدار خنک‌کننده برخی نسخه‌های پژو ۴۰۵ و پارس با یونیت فن است. آن را به همه نسخه‌های این خودروها تعمیم ندهید.

نقشه دسته‌سیم؛ سوکت، پایه و انشعاب را شناسایی کنید

نقشه وایرینگ یا دسته‌سیم برای تشخیص ارتباط سیم‌ها، کانکتورها، پین‌ها و انشعاب‌ها کاربرد دارد. کد سیم را همراه با شماره پایه بخوانید؛ رنگ سیم به‌تنهایی کافی نیست.

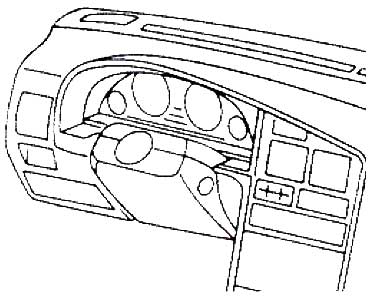

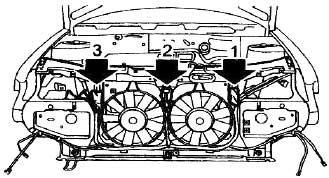

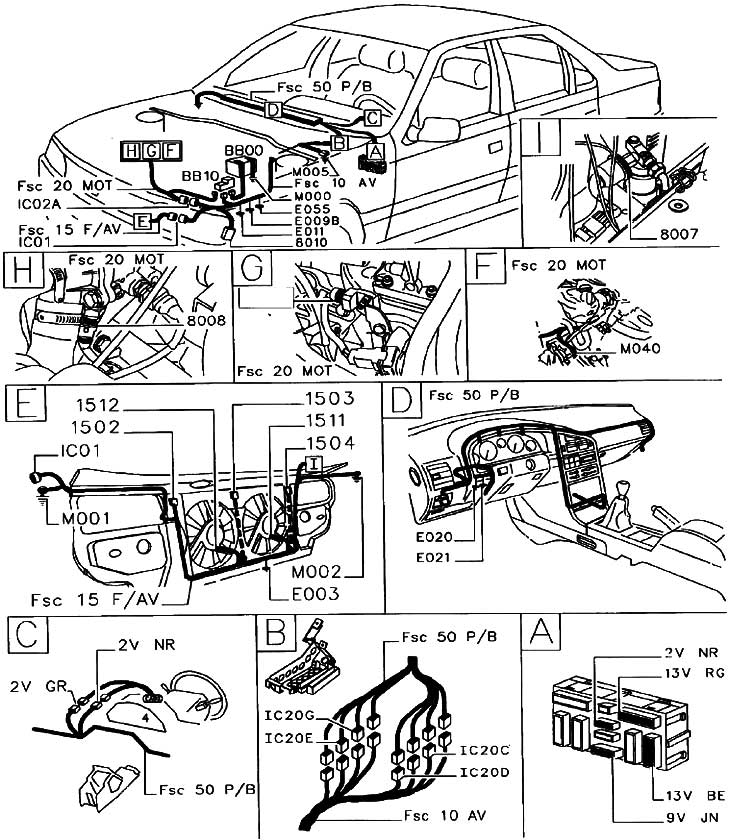

نقشه جانمایی؛ قطعه و اتصال بدنه در کجای خودرو قرار دارند؟

نقشه جانمایی محل نصب قطعه، عبور دسته‌سیم و موقعیت اتصال‌ها را مشخص می‌کند. ترکیب این نقشه با شماتیک، زمان جست‌وجوی سوکت و نقطه اتصال بدنه را کاهش می‌دهد.

در خودروهای دارای شبکه مالتی‌پلکس، نقشه ارتباط واحدهای کنترل و نمای کلی شبکه نیز اهمیت دارد. برق داشتن یک یونیت، به‌تنهایی به معنی دریافت فرمان یا سلامت ارتباط شبکه نیست.

مراحل خواندن نقشه برق پژو، پارس و سمند

1. نسخه نقشه را تطبیق دهید: مدل، سال تولید، موتور، نوع ECU و معماری برق را مشخص کنید.
2. مصرف‌کننده را پیدا کنید: کد قطعه و پایه‌های آن را از راهنمای نقشه بخوانید.
3. مسیر قدرت را دنبال کنید: از باتری تا فیوز، رله و مصرف‌کننده.
4. مسیر برگشت را بررسی کنید: اتصال مستقیم بدنه یا خروجی کنترل‌شده یونیت را تشخیص دهید.
5. مدار فرمان را جدا بخوانید: کلید، سنسور یا واحد کنترل ممکن است رله یا مصرف‌کننده را فعال کند.
6. نقاط تست را انتخاب کنید: پیش از باز کردن دسته‌سیم، نتیجه موردانتظار هر اندازه‌گیری را بنویسید.
7. عیب را با اندازه‌گیری تأیید کنید: سپس تعمیر انجام دهید و عملکرد را دوباره بررسی کنید.

علائم کانکتور، اتصال بدنه و انشعاب در نقشه‌های آموزشی

در مجموعه نقشه‌های مورد اشاره در متن اصلی، نشانه‌های زیر استفاده شده‌اند. این جدول را همراه با راهنمای همان نقشه بخوانید؛ قراردادها ممکن است در مجموعه‌های دیگر متفاوت باشند.

برای مثال، در قراردادی که W تعداد راه کانکتور را مشخص می‌کند، عبارت 5W BK می‌تواند کانکتور پنج‌راهه مشکی باشد؛ شماره پین به‌صورت جداگانه مشخص می‌شود. این عبارت به معنی پایه شماره پنج نیست.

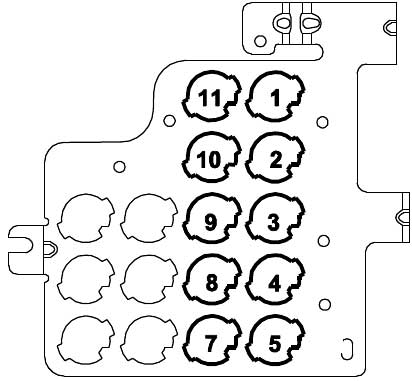

کد رنگ سوکت در نقشه برق پژو و سمند

کد سیم و دسته‌سیم را چگونه بخوانیم؟

در بعضی نقشه‌های قدیمی این خانواده خودروها، BB به تغذیه مستقیم باتری، AA به تغذیه جانبی سوئیچ، CC به تغذیه مراحل روشن و استارت و KK به تغذیه مرحله روشن اشاره دارد. VV نیز می‌تواند خروجی چراغ‌های کوچک باشد. حروف B، A، C، K و V همراه شماره، مسیر مرتبطِ عبورکرده از فیوز را مشخص می‌کنند.

این پیشوندها قرارداد همان مجموعه نقشه هستند. برای تشخیص برق دائم، برق سوئیچ و برق استارت، راهنمای نقشه و اندازه‌گیری واقعی را با هم استفاده کنید.

کد دسته‌سیم نیز ممکن است محل یا کاربرد آن را نشان دهد؛ مانند MOT برای موتور، AV برای بخش جلو و AR برای عقب در برخی نقشه‌های پژویی. در جدول‌های کانکتور، کد قطعه، تعداد راه، رنگ سوکت، شماره پین و کد سیم باید هم‌زمان تطبیق داده شوند.

جهت مشاهده سوکت را بررسی کنید. نمای سمت سیم و نمای روبه‌روی پایه‌ها می‌تواند شماره‌گذاری را آینه‌ای نشان دهد. اشتباه در این مرحله، ممکن است برق باتری را به پایه سیگنال یونیت متصل کند.

جعبه فیوز و رله پژو، پارس و سمند؛ روش شناسایی مدار درست

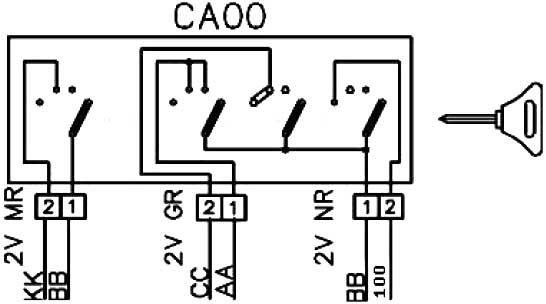

وضعیت‌های OFF، ACC، IGN و START سوئیچ

• OFF: بیشتر مدارهای سوئیچ قطع‌اند، اما مدارهای دارای برق دائم ممکن است فعال بمانند.
• ACC: برخی تجهیزات جانبی، مطابق طراحی خودرو، تغذیه می‌شوند.
• IGN یا ON: مدارهای لازم برای آماده‌به‌کار شدن موتور و تجهیزات فعال می‌شوند.
• START: فرمان استارت برقرار می‌شود و ممکن است بعضی مصرف‌کننده‌های جانبی موقتاً قطع شوند.

تعداد سوکت‌ها، رنگ آن‌ها و سیم‌های فعال در هر وضعیت، بین خودروها متفاوت است. در خودروهای دکمه‌استارت نیز درخواست راننده توسط واحدهای کنترل پردازش می‌شود.

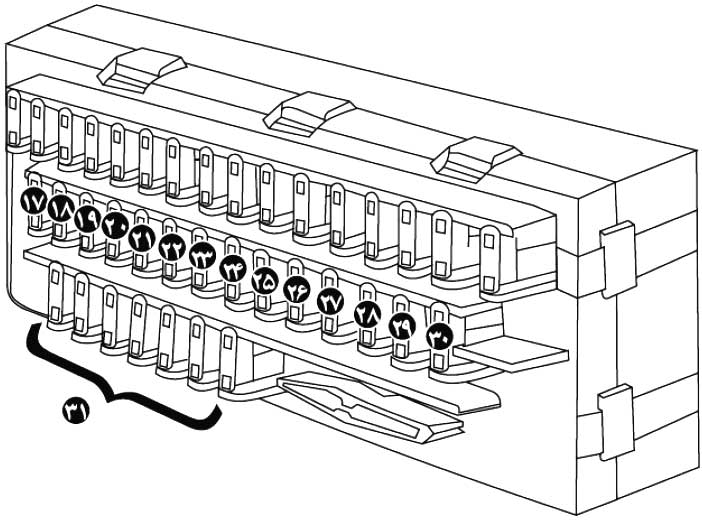

جعبه فیوز اصلی کجاست و چگونه فیوز معیوب را پیدا کنیم؟

جعبه‌های فیوز ممکن است داخل اتاق، زیر داشبورد یا در محفظه موتور باشند. در برخی نسخه‌های قدیمی پژو و سمند، محل نصب و آرایش جعبه‌ها متفاوت است؛ بنابراین نام خودرو به‌تنهایی برای انتخاب جدول فیوز کافی نیست.

جدول‌های متن مبنا برای بعضی شماره‌های فیوز، آمپراژها و کاربردهای متفاوتی دارند. بدون مشخص بودن نسخه خودرو، ارائه آن‌ها به‌عنوان جدول قطعی تعویض فیوز می‌تواند گمراه‌کننده باشد. شماره و آمپراژ را از دفترچه، برچسب جعبه و نقشه منطبق با همان خودرو بردارید.

مراحل تست فیوز با مولتی‌متر

1. مدار مصرف‌کننده و فیوز مربوط را از نقشه شناسایی کنید.
2. برای تست خارج از مدار، برق را قطع، فیوز را خارج و پیوستگی آن را بررسی کنید.
3. برای تست ولتاژ روی فیوز نصب‌شده، مدار باید در وضعیتی باشد که انتظار تغذیه دارید.
4. ولتاژ دو نقطه تست فیوز را نسبت به مرجع مناسب اندازه بگیرید.
5. وجود تغذیه در یک سمت و نبود آن در سمت دیگر می‌تواند نشانه قطع فیوز باشد؛ نتیجه را با ساختار مدار تطبیق دهید.
6. اگر هر دو سمت بدون ولتاژ هستند، تغذیه بالادست و وضعیت سوئیچ یا رله را بررسی کنید.

ظاهر سالم فیوز کافی نیست. همچنین تغییر رنگ پایه، شل بودن جای فیوز یا آثار ذوب‌شدگی می‌تواند نشانه اتصال نامناسب باشد.

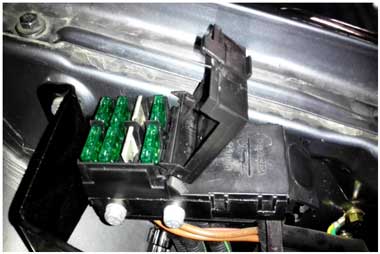

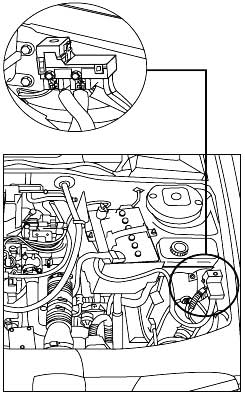

جعبه فیوز کالسکه‌ای و توزیع برق مثبت باتری

در برخی نسخه‌های قدیمی، جعبه‌ای نزدیک باتری که به «کالسکه‌ای» معروف است، توزیع تغذیه و حفاظت بخشی از مدارها را بر عهده دارد. تعداد خانه‌ها و تجهیزات آن با وجود ABS، نوع فن و نسخه دسته‌سیم تغییر می‌کند.

فیوزهای مرتبط با ECU، پمپ بنزین و گرم‌کن سنسور اکسیژن

در بعضی نسخه‌ها، فیوزهای مدیریت موتور در محفظه‌ای نزدیک ECU یا در جعبه‌فیوز موتور قرار دارند. این مدارها ممکن است شامل پمپ سوخت، گرم‌کن سنسور اکسیژن و تجهیزات گازسوز باشند. گرم‌کن دریچه گاز نیز فقط در برخی طراحی‌ها وجود دارد.

آمپراژ این فیوزها و محل نصب آن‌ها ثابت نیست. هنگام کار نکردن پمپ بنزین، فقط فیوز را بررسی نکنید؛ رله، تغذیه، اتصال بدنه، فرمان ECU و جریان مصرفی پمپ نیز اهمیت دارند.

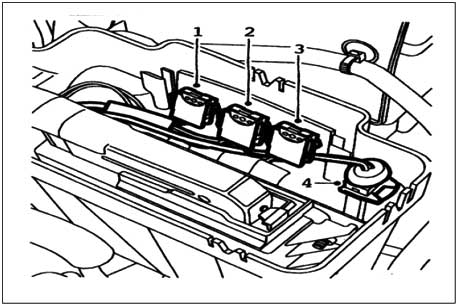

سینی رله‌ها؛ کد قطعه مهم‌تر از رنگ بدنه است

در مجموعه آموزشی متن اصلی، کدهایی مانند ۱۰۸۶ برای استارت، ۲۳۵۰ برای فلاشر، ۸۱۱۶ برای گرم‌کن شیشه، ۲۶۶۵ برای مه‌شکن و ۸۰۴۵ برای فن تهویه ذکر شده‌اند. این‌ها شناسه‌های همان مجموعه نقشه‌اند و نباید با شماره پایه رله یا یک کد جهانی اشتباه شوند.

برای جایگزینی رله، ولتاژ بوبین، آرایش پایه‌ها، نوع کنتاکت، جریان مجاز و وجود دیود یا مقاومت داخلی را تطبیق دهید. هم‌رنگ بودن یا جا رفتن رله در سوکت، سازگاری آن را ثابت نمی‌کند.

رله فن دور کند، دور تند و رله تبدیل چگونه کار می‌کنند؟

در بعضی مدارهای دو‌فن، دور کند با اتصال سری دو موتور و دور تند با اتصال موازی آن‌ها ایجاد می‌شود. رله تبدیل در تغییر آرایش مدار قدرت نقش دارد و صرفاً رابط تغذیه بوبین‌های دیگر نیست. در طراحی‌های دیگر، مقاومت سری یا کنترلر الکترونیکی سرعت استفاده می‌شود.

در نمونه‌های متن اصلی، کدهای ۱۵۰۴، ۱۵۰۳ و ۱۵۰۲ در برخی نقشه‌های پژو و 1500A، 1500B و 1500C در برخی نقشه‌های سمند دیده می‌شوند. نقش دقیق هرکدام را از شماتیک همان نسخه بخوانید.

اگر فن دور کند کار نمی‌کند ولی دور تند فعال است، سلامت هر دو موتور، رله‌ها، کنتاکت‌ها و آرایش مسیر قدرت را بررسی کنید. در مدار سری، قطع شدن یک موتور می‌تواند دور کند هر دو فن را متوقف کند.

فن ممکن است ناگهانی روشن شود. هنگام بررسی سوکت یا رله، دست و ابزار را از پره‌ها دور نگه دارید و پیش از کار مکانیکی، مدار را طبق دستورالعمل خودرو ایمن کنید.

روش عملی یادگیری برق خودرو؛ از مدار آموزشی تا تشخیص عیب

تمرین اول: ساخت مدار چراغ با منبع کم‌ولتاژ

برای شروع، از منبع DC محدودشونده، لامپ متناسب با منبع، کلید، سیم و فیوز مناسب استفاده کنید. تمرین اولیه را روی مدار آموزشی انجام دهید تا بدون درگیر شدن با یونیت‌های خودرو، مفهوم مسیر جریان را یاد بگیرید.

1. مدار مثبت منبع، فیوز، کلید، لامپ و منفی منبع را رسم کنید.
2. پیش از اتصال، ولتاژ و جریان مجاز تجهیزات را بررسی کنید.
3. ولتاژ منبع و ولتاژ دو سر لامپ را اندازه بگیرید.
4. یک اتصال را باز کنید و تغییر ولتاژ نقاط مختلف را ثبت کنید.
5. با مقاومت سریِ دارای توان مناسب، افت ولتاژ کنترل‌شده ایجاد کنید.
6. محاسبه قانون اهم را با مقدار اندازه‌گیری‌شده مقایسه کنید.

برای ایجاد ایراد آزمایشی، اتصال را شل نکنید؛ اتصال شل می‌تواند داغ شود و نتیجه قابل‌کنترلی نداشته باشد.

تمرین دوم: عیب‌یابی چراغی که روشن نمی‌شود

1. نشانه را دقیق ثبت کنید: یک چراغ خاموش است یا چند مصرف‌کننده هم‌زمان؟
2. بازدید ظاهری انجام دهید: لامپ، سوکت، سیم و آثار رطوبت یا گرما را بررسی کنید.
3. فیوز درست را پیدا کنید: از جدول منطبق با خودرو استفاده کنید.
4. تغذیه را اندازه بگیرید: وضعیت کلید و شرایط فعال شدن مدار را در نظر بگیرید.
5. مسیر بدنه را بررسی کنید: در مدار قابل‌فعال‌سازی، افت ولتاژ را زیر بار بسنجید.
6. فرمان را کنترل کنید: در مدارهای یونیت‌دار، تغذیه و فرمان را از هم تفکیک کنید.
7. تعمیر را تأیید کنید: روشنایی، پایداری اتصال و افت ولتاژ را دوباره بررسی کنید.

تمرین سوم: ثبت اندازه‌گیری به‌جای تعویض حدسی قطعات

برای هر عیب، نام مدار، وضعیت سوئیچ، ولتاژ باتری، نقطه اندازه‌گیری، نتیجه موردانتظار، نتیجه واقعی و اقدام انجام‌شده را ثبت کنید. این کار کمک می‌کند تفاوت «نبود تغذیه»، «افت ولتاژ» و «نبود فرمان» را تشخیص دهید.

پس از تسلط بر یک مدار ساده، سراغ مدار رله‌دار و سپس مدار کنترل‌شده توسط ECU بروید. برای تمرین کارگاهی می‌توانید سرفصل‌های آموزش برق خودرو را بررسی کنید.

چک‌لیست عیب‌یابی برق خودرو پیش از تعویض قطعه

• ✅ نسخه نقشه با خودرو تطبیق دارد.
• ✅ وضعیت باتری و اتصال سرباتری‌ها بررسی شده است.
• ✅ فیوز و تغذیه بالادست کنترل شده‌اند.
• ✅ مثبت و مسیر برگشت مصرف‌کننده بررسی شده‌اند.
• ✅ در مدار قابل‌فعال‌سازی، افت ولتاژ زیر بار اندازه‌گیری شده است.
• ✅ شماره پین و جهت مشاهده کانکتور مشخص است.
• ✅ فرمان کلید یا یونیت از مدار قدرت تفکیک شده است.
• ✅ علت خرابی پیش از نصب قطعه جایگزین بررسی شده است.
• ✅ پس از تعمیر، مدار در شرایط بروز عیب دوباره آزمایش شده است.

برای مدارهای سنسور و شبکه، ابزار متناسب و مولتی‌متر با امپدانس ورودی مناسب به کار ببرید. لامپ تست پرمصرف را بدون شناخت مدار به پایه ECU وصل نکنید. مدار چاشنی ایربگ را با مولتی‌متر معمولی آزمایش نکنید و کار روی شبکه ولتاژ بالای خودروهای هیبریدی و برقی را به آموزش و تجهیزات تخصصی آن محدود کنید.

پرسش‌های رایج درباره یادگیری و عیب‌یابی برق خودرو

برای شروع آموزش برق خودرو چه ابزارهایی لازم است؟

مولتی‌متر مناسب، پراب سالم، نقشه معتبر، ابزار باز کردن سوکت و ابزار اتصال و پرس مناسب، پایه کار هستند. با پیشرفت آموزش، کلمپ DC، دیاگ و اسیلوسکوپ برای بررسی مدارهای پیچیده‌تر کاربرد پیدا می‌کنند.

آیا بوق زدن مولتی‌متر یعنی سیم سالم است؟

خیر. بوق پیوستگی فقط عبور جریان آزمایشی دستگاه را نشان می‌دهد. سیمی با چند رشته باقی‌مانده یا اتصال خورده‌شده ممکن است بوق بزند، ولی زیر بار افت ولتاژ زیادی داشته باشد.

چرا چند وسیله برقی خودرو هم‌زمان از کار می‌افتند؟

تغذیه، فیوز، رله، اتصال بدنه یا یونیت مشترک را بررسی کنید. پیدا کردن نقطه مشترک مدارها در نقشه، معمولاً از تست جداگانه همه مصرف‌کننده‌ها سریع‌تر است.

آیا جدول فیوز یک پژو یا سمند برای همه مدل‌ها قابل‌استفاده است؟

خیر. سال تولید، موتور، تجهیزات و معماری برق می‌توانند شماره، آمپراژ و کاربرد فیوزها را تغییر دهند. جدول باید با همان نسخه خودرو منطبق باشد.

آیا کد خطای دیاگ، خرابی قطعه را قطعی می‌کند؟

خیر. کد خطا وضعیت تشخیص‌داده‌شده توسط یونیت را گزارش می‌کند. ایراد تغذیه، اتصال بدنه، سیم‌کشی یا شرایط عملکرد نیز می‌تواند خطای مرتبط با یک قطعه ایجاد کند.

برای یادگیری نقشه‌خوانی از چه مداری شروع کنیم؟

از مدار ساده چراغ شروع کنید؛ سپس مدار بوق یا رله و بعد مدار فن را بخوانید. در هر مرحله، مسیر قدرت، مسیر فرمان و مسیر برگشت را روی نقشه مشخص و نتیجه را با اندازه‌گیری واقعی مقایسه کنید.
