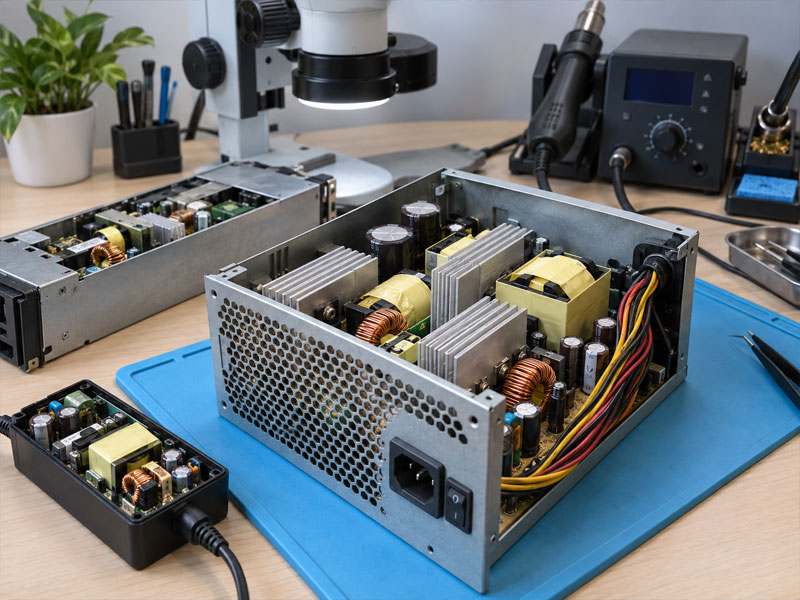

آموزش تعمیر پاور و منابع تغذیه سوئیچینگ از پایه تا عیب‌یابی حرفه‌ای
یادگیری تعمیر پاور و منبع تغذیه سوئیچینگ یکی از مهارت‌های مهم در تعمیر بردهای الکترونیکی است؛ زیرا تقریباً تمام تجهیزات الکترونیکی برای کارکرد صحیح به یک منبع تغذیه پایدار نیاز دارند. با شناخت ساختار پاور می‌توانید عیب‌یابی پاور کامپیوتر، پاور سرور، پاور ماینر، منابع تغذیه صنعتی، پاور تابلو روان، آداپتور لپ‌تاپ و شارژرهای سوئیچینگ را اصولی‌تر انجام دهید و برای مطالعه موضوعات مکمل از مقالات آموزش تعمیرات کامتک نیز استفاده کنید.
در دوره آموزش تعمیر پاور کامتک آموزش از قطعه‌شناسی SMD و DIP شروع می‌شود و به تحلیل مدارهای PFC، PWM، Standby، Feedback، Protection و Switching می‌رسد. هنرجو روی پاورهای سالم و خراب واقعی تمرین می‌کند و یاد می‌گیرد به‌جای تعویض آزمایشی قطعات، با اندازه‌گیری و تحلیل مدار علت اصلی خرابی را پیدا کند. ⚡
⚠️ ایمنی در تعمیر پاور بسیار مهم است. بخش Primary پاور مستقیماً با برق شهر در ارتباط است و خازن بالک ممکن است حتی بعد از قطع برق، ولتاژ خطرناک در خود نگه دارد. اندازه‌گیری روی مدار روشن، تخلیه خازن و تست بخش اولیه باید با تجهیزات مناسب و زیر نظر مدرس انجام شود.

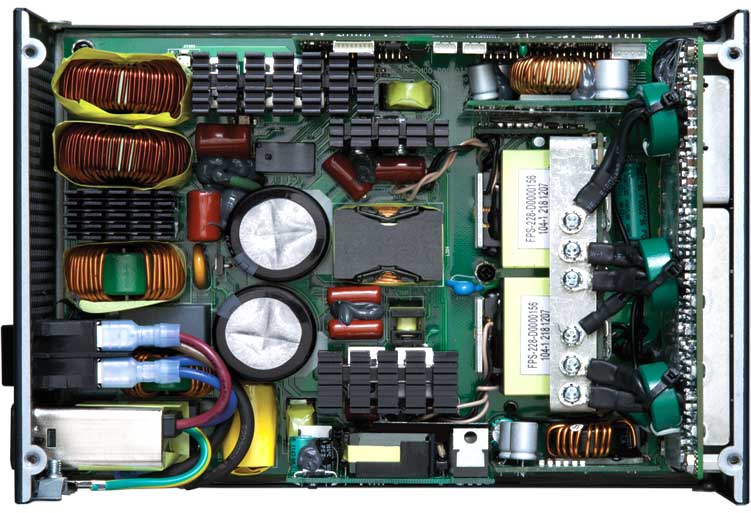

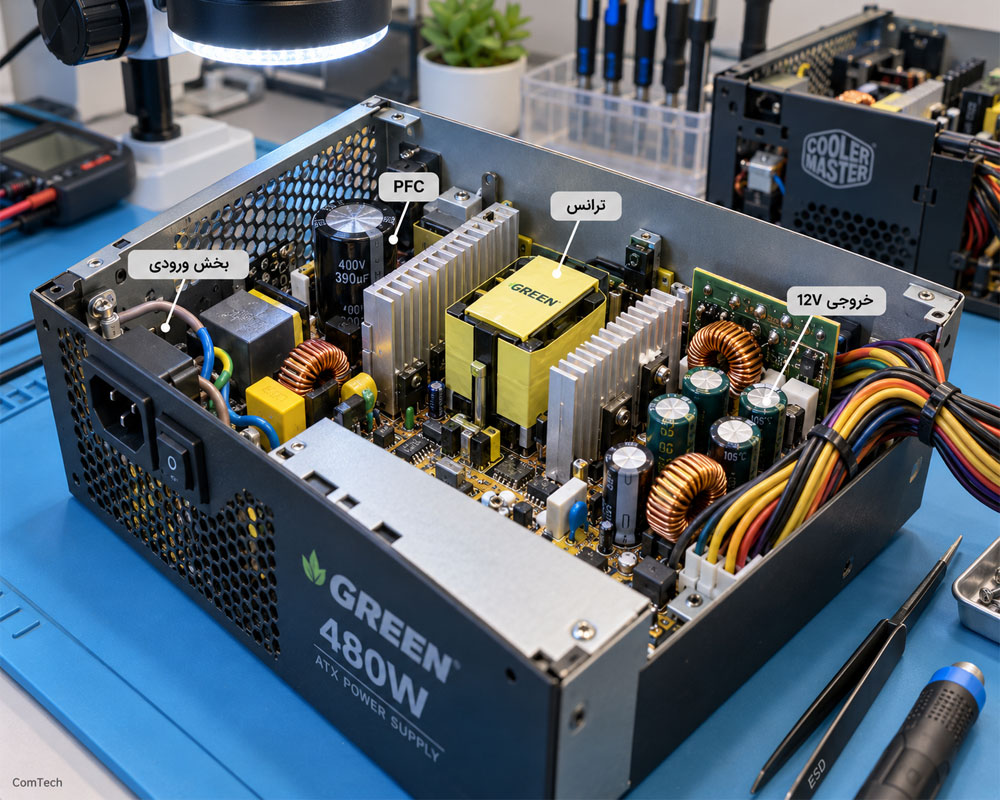

ساختار پاور کامپیوتر چگونه کار می‌کند؟
برای تعمیر حرفه‌ای پاور ابتدا باید برد را به چند بلوک اصلی تقسیم کنید. برق AC پس از عبور از فیوز، MOV، NTC و فیلتر EMI وارد پل دیود و خازن بالک می‌شود. در بسیاری از پاورهای جدید، مدار Active PFC نیز در بخش اولیه قرار دارد و وظیفه اصلاح ضریب توان و کنترل باس DC را بر عهده دارد.
در مرحله بعد، کنترلر PWM و ماسفت‌های قدرت با فرکانس بالا کار می‌کنند و انرژی را از طریق ترانس سوئیچینگ به بخش Secondary منتقل می‌کنند. در خروجی نیز دیودهای سریع یا مدار Synchronous Rectification، سلف‌ها، خازن‌ها، Feedback و مدار Supervisor وظیفه تثبیت و حفاظت خروجی‌ها را بر عهده دارند.

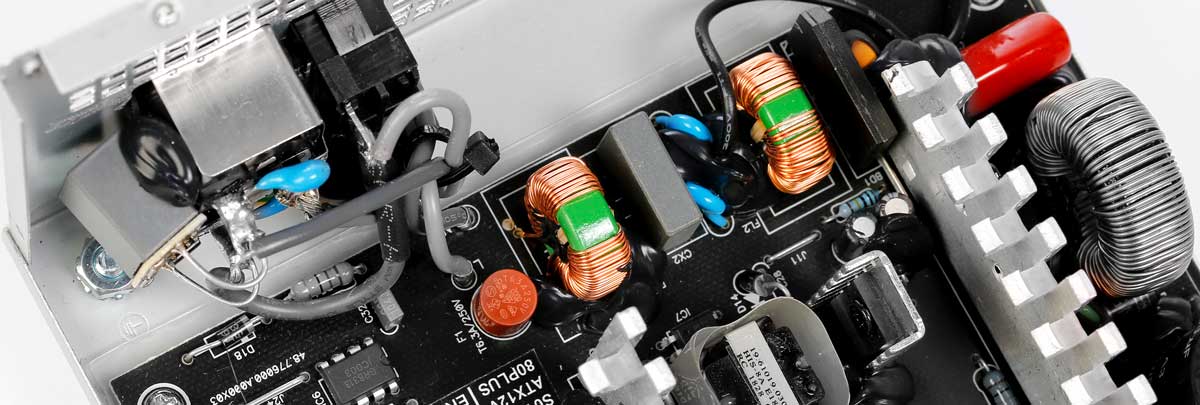

- شناخت ورودی AC، فیوز، MOV، NTC و فیلتر EMI
- بررسی پل دیود و خازن بالک بخش Primary
- تحلیل مدار Active PFC و باس DC
- شناخت توپولوژی‌های Flyback، Forward، Half-Bridge، Full-Bridge و LLC
- بررسی کنترلر PWM، Gate Driver و ماسفت‌های قدرت
- تحلیل مدار Standby و تغذیه اولیه کنترلرها
- بررسی Feedback، اپتوکوپلر، TL431 و Compensation
- شناخت حفاظت‌های OVP، UVP، OCP، OPP، SCP و OTP

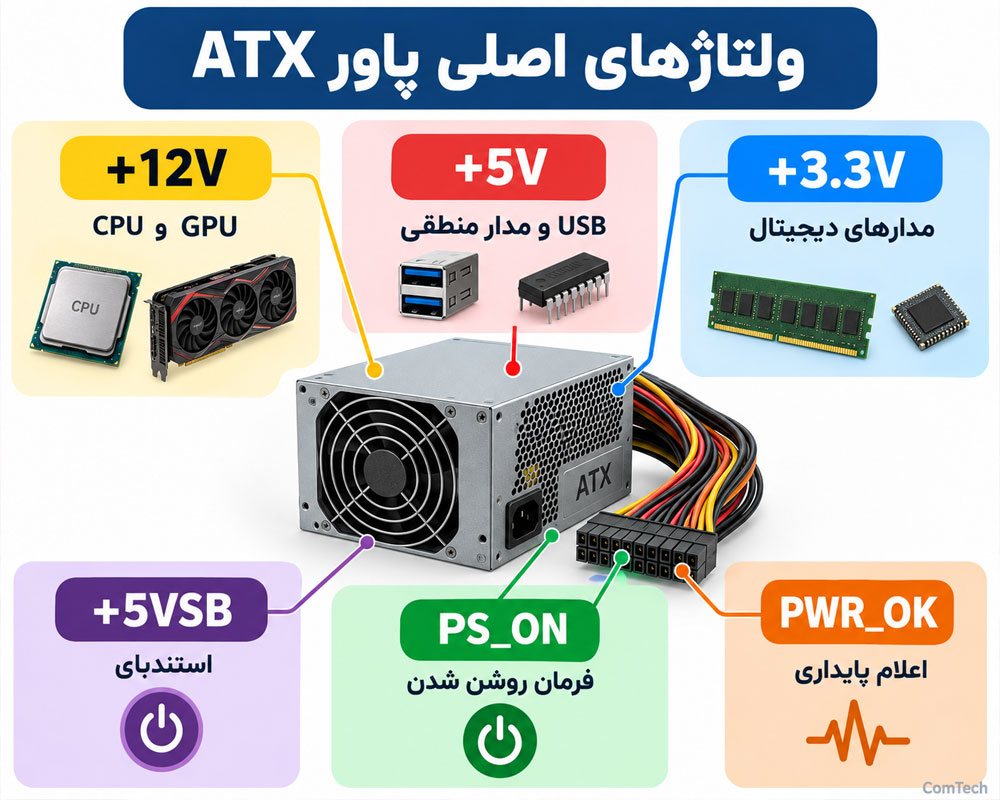

ولتاژهای اصلی پاور ATX و کاربرد هر خروجی

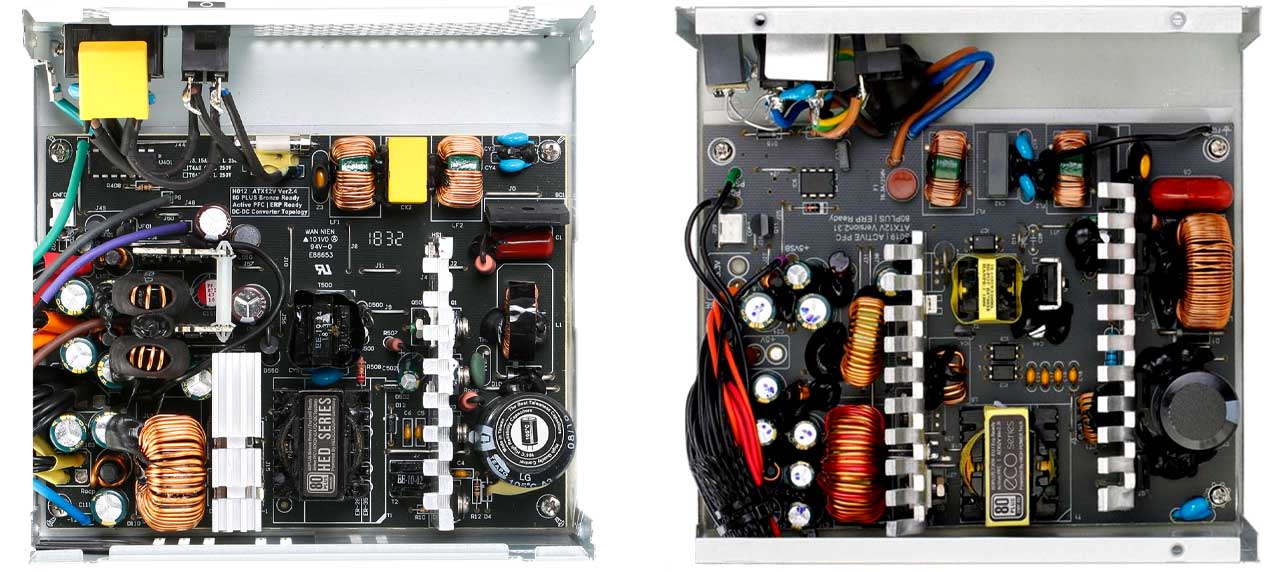

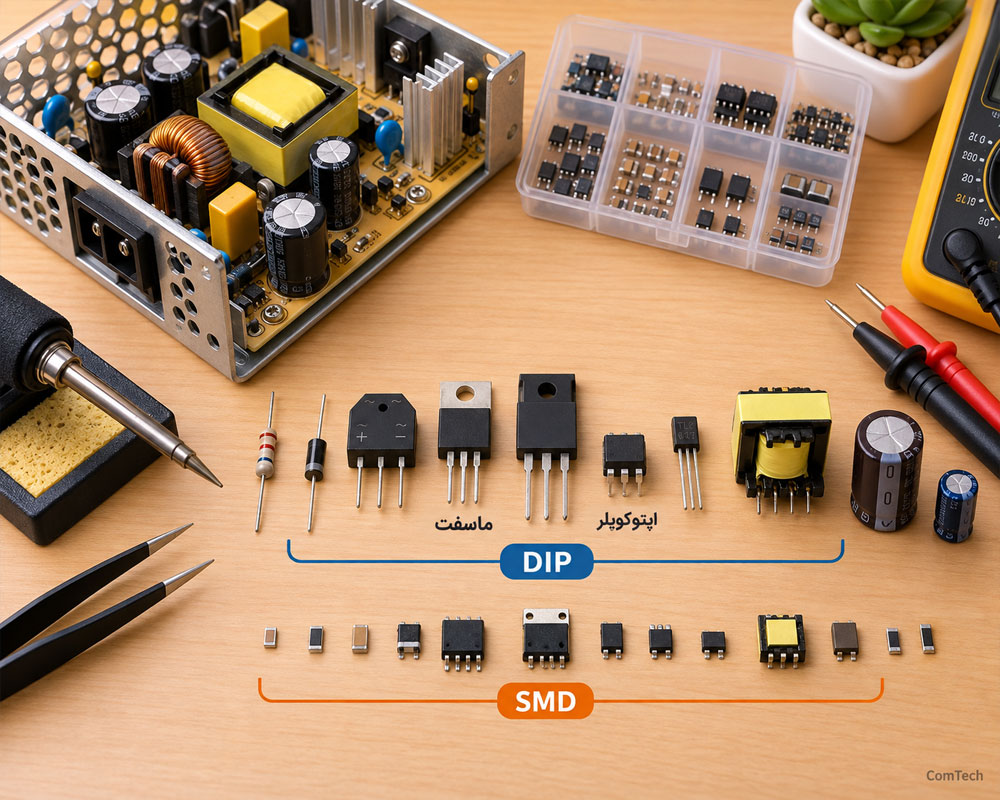

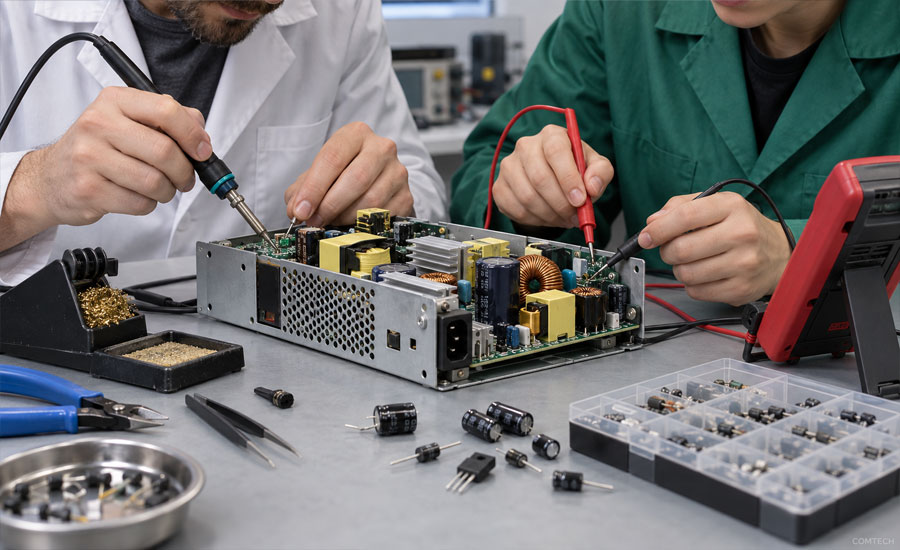

آموزش قطعه‌شناسی SMD و DIP روی برد پاور
یکی از بخش‌های مهم کلاس، شناخت قطعاتی است که در منابع تغذیه سوئیچینگ استفاده می‌شوند. هنرجو ظاهر، علامت اختصاری، وظیفه و روش تست مقاومت، خازن، دیود، زنر، پل دیود، ماسفت، IGBT، اپتوکوپلر، TL431، ترانس، سلف و آی‌سی‌های کنترلر را یاد می‌گیرد.
همچنین مشخص می‌شود چه زمانی تست قطعه روی برد معتبر است و چه زمانی برای اندازه‌گیری صحیح باید یک پایه یا کل قطعه از مدار جدا شود. خواندن دیتاشیت و پیدا کردن Pinout، ولتاژ کاری، حداکثر جریان و مدار نمونه نیز بخشی از تمرین کلاس است.
چه قطعاتی در دوره تعمیر پاور تست می‌شوند؟
- تست مقاومت‌های SMD و مقاومت‌های کم‌اهم
- اندازه‌گیری خازن و بررسی ESR خازن‌های الکترولیتی
- تست دیود معمولی، Schottky، Ultra-Fast و زنر
- تست ماسفت N-Channel و P-Channel
- تست IGBT و ترانزیستورهای قدرت
- بررسی اپتوکوپلر و TL431 در حلقه Feedback
- بررسی مقاومت‌های شنت Current Sense
- ردیابی مسیر VCC و Start-Up کنترلر PWM
- بررسی ترانس سوئیچینگ و سلف‌های ورودی و خروجی
🔍 نکته مهم در عیب‌یابی: اگر یک ماسفت قدرت سوخته باشد، فقط تعویض همان ماسفت کافی نیست. مدار Gate Driver، مقاومت گیت، Snubber، Current Sense، کنترلر PWM و قطعات اطراف باید بررسی شوند؛ در غیر این صورت احتمال سوختن مجدد قطعه جدید زیاد است.

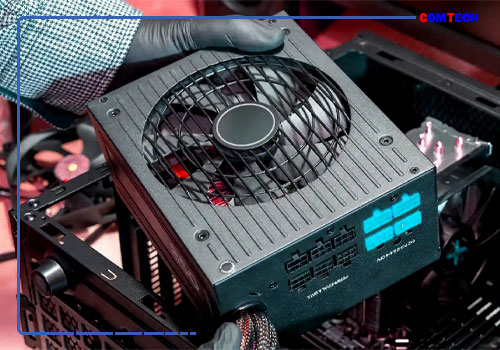

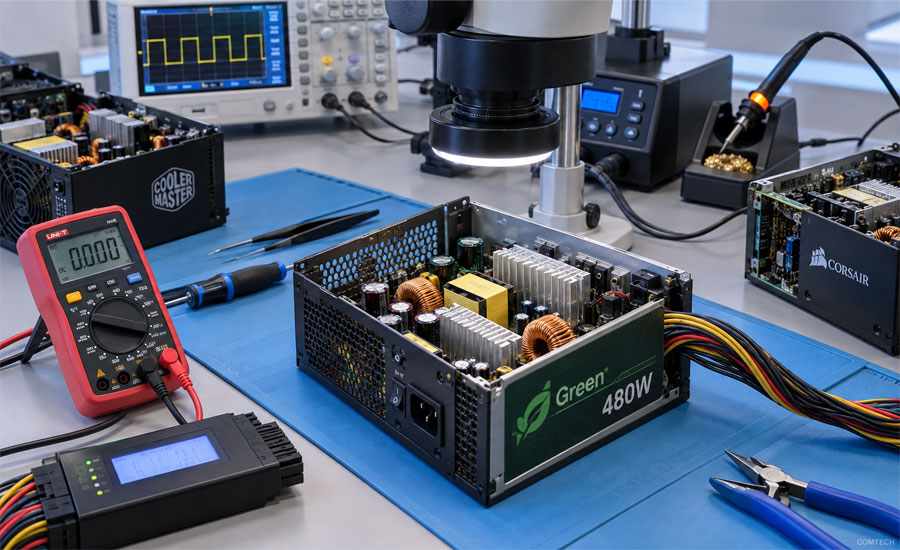

آموزش عیب‌یابی پاور کامپیوتر از روشن‌نشدن تا خاموشی زیر بار

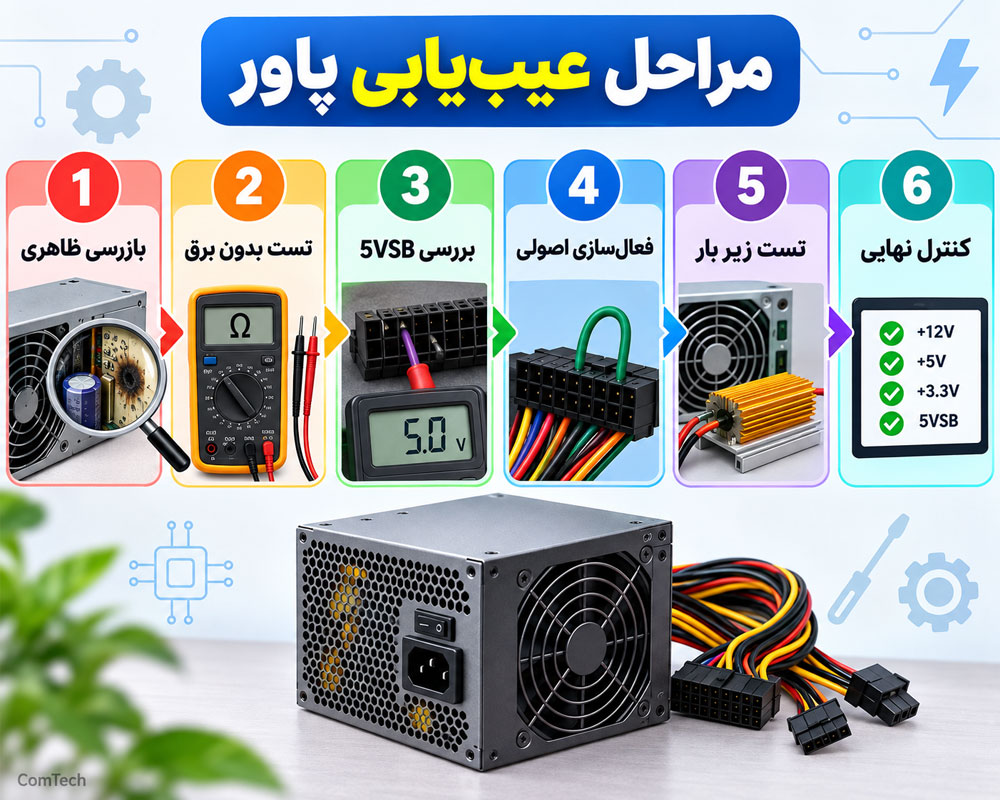

مراحل اصولی تعمیر پاور کامپیوتر چگونه است؟

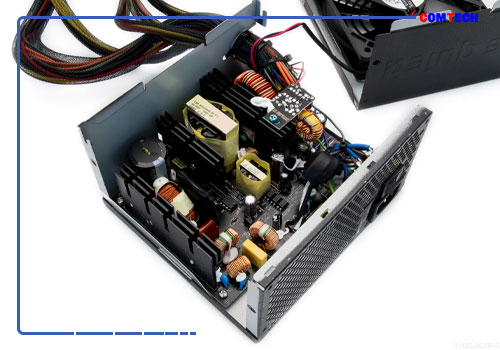

در کلاس آموزش تعمیر پاور کامپیوتر عیب‌یابی از مشاهده و اندازه‌گیری بدون برق آغاز می‌شود. ابتدا وضعیت برد، خازن‌ها، فیوز، کانکتورها، فن و آثار حرارتی بررسی می‌شود. سپس مسیرهای ورودی و خروجی برای پیدا کردن اتصال کوتاه اندازه‌گیری خواهند شد.

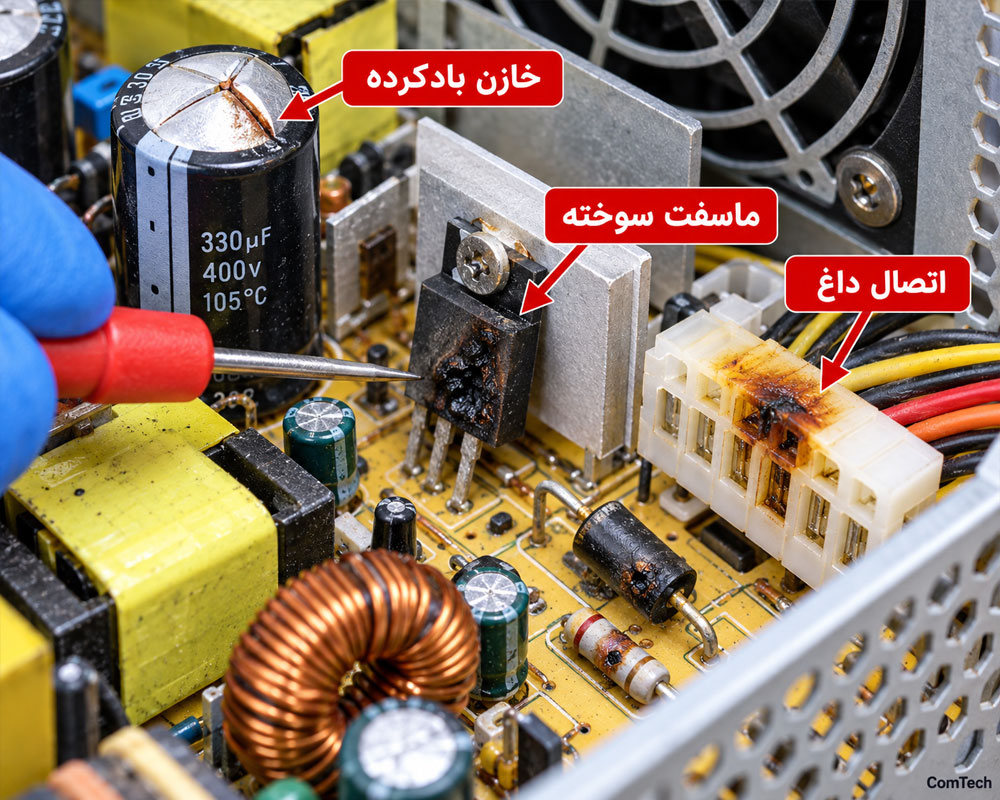

- بازرسی ظاهری: بررسی سوختگی، خازن بادکرده، لحیم سرد، کانکتور ذوب‌شده و تغییر رنگ برد
- تست بدون برق: بررسی فیوز، پل دیود، ماسفت‌های اولیه و قطعات بخش خروجی
- بررسی اتصال کوتاه: اندازه‌گیری مقاومت ریل‌ها قبل از روشن‌کردن
- راه‌اندازی کنترل‌شده: استفاده از محدودکننده جریان و تجهیزات ایمنی مناسب

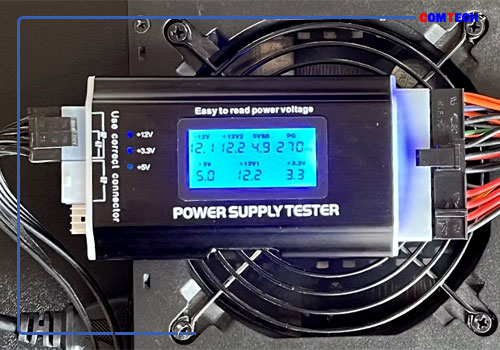

- تست 5VSB: بررسی Standby و تغذیه آی‌سی‌های کنترلی
- فعال‌سازی خروجی‌ها: کنترل PS_ON و خروجی‌های اصلی

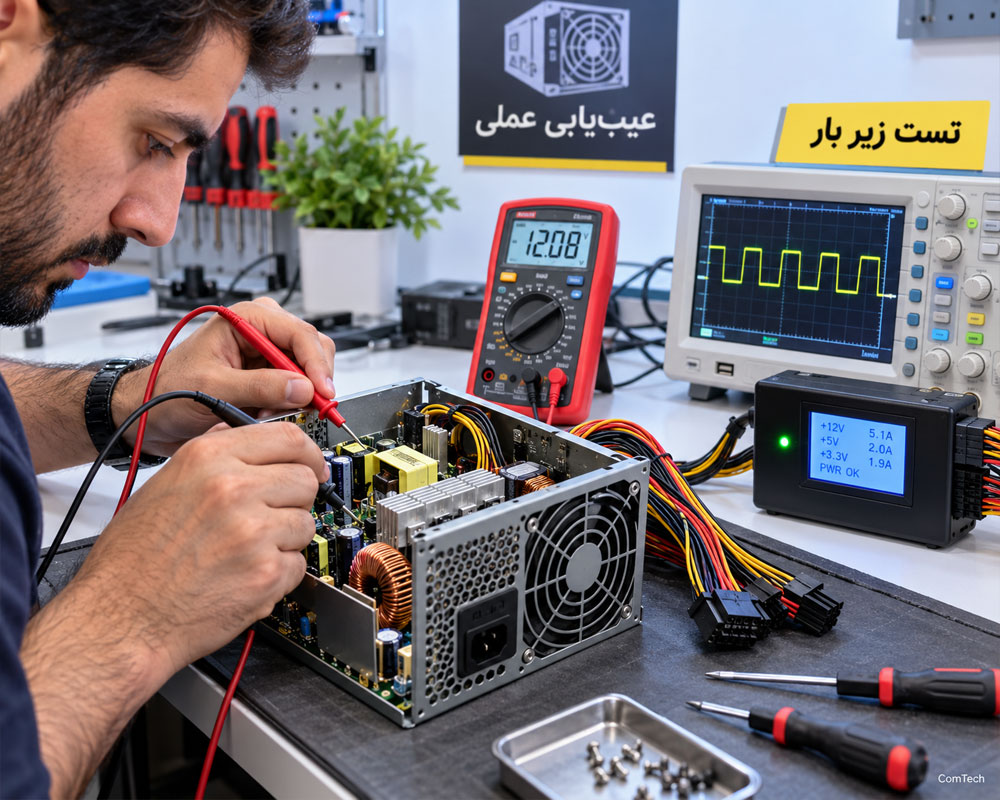

- تست زیر بار: بررسی افت ولتاژ، ریپل، دمای قطعات و عملکرد فن
- تست نهایی: بررسی حفاظت‌ها، کانکتورها و پایداری طولانی‌مدت

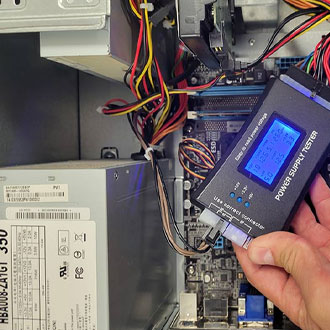

ابزارهای لازم برای آموزش تعمیر پاور
خرابی‌های رایج پاور کامپیوتر و مسیر تشخیص آن‌ها
عبارت‌هایی مانند پاور کامپیوتر روشن نمی‌شود، پاور زیر بار خاموش می‌شود، فن پاور لحظه‌ای می‌چرخد، پاور صدای سوت می‌دهد و ولتاژ پاور افت می‌کند از رایج‌ترین ایرادهایی هستند که تعمیرکار با آن‌ها مواجه می‌شود. در کلاس برای هر علامت، مسیر عیب‌یابی مرحله‌ای بررسی می‌شود.

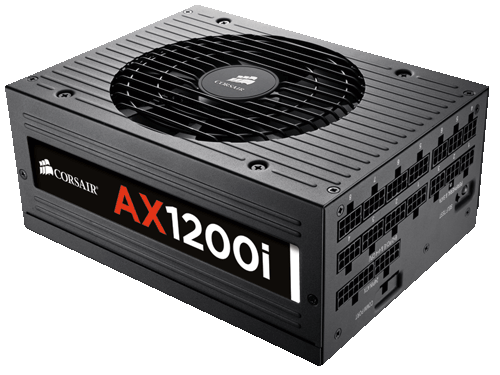

آموزش تعمیر پاور Green، Cooler Master و برندهای رایج
- آموزش تعمیر پاور گرین Green
- تعمیر پاور Cooler Master
- تعمیر پاور DeepCool
- بررسی پاور Corsair و Thermaltake
- تعمیر پاور FSP و ASUS
- بررسی پاورهای HP و سیستم‌های Workstation
در پاورهای جدید، شناخت استانداردهای خانواده ATX 3.x، رفتار پاور در بارهای لحظه‌ای و کانکتورهای جدید مانند 12V-2×6 اهمیت بیشتری پیدا کرده است. همچنین گواهی 80 PLUS بیشتر به راندمان انرژی مربوط است و به‌تنهایی نمی‌تواند سلامت قطعات یا کیفیت تعمیر یک پاور را مشخص کند.
آموزش تعمیر پاور سرور، پاور صنعتی، آداپتور و پاور ماینر

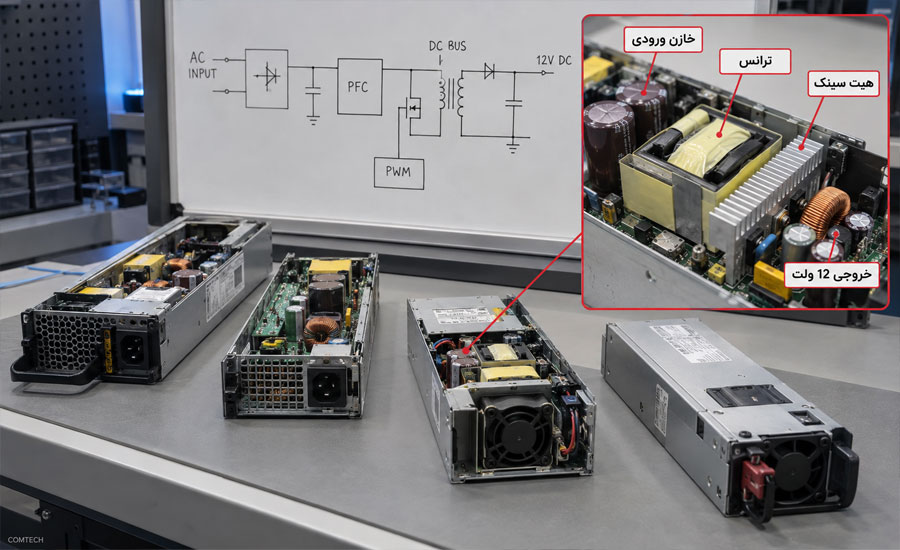

آموزش تعمیر پاور سرور Redundant و Hot-Plug
پاور سرور برای کار مداوم، راندمان بالا و تأمین جریان زیاد طراحی می‌شود. در بسیاری از سرورها دو یا چند پاور به‌صورت Redundant در کنار یکدیگر کار می‌کنند تا در صورت خرابی یک منبع، سرویس سرور متوقف نشود.
در آموزش تعمیر پاور سرور هنرجو با ساختار داخلی پاورهای رک، Standby، Main Output، Current Sharing، کنترل فن و مدارهای حفاظتی آشنا می‌شود. ایرادهایی مانند روشن‌نشدن پاور، قرمز یا نارنجی‌شدن LED وضعیت، فن دوربالا، خروجی نداشتن و Protect شدن زیر بار به‌صورت عملی بررسی می‌شوند. برای آشنایی با پذیرش و عیب‌یابی تجهیزات معیوب نیز می‌توانید بخش خدمات تعمیرات تخصصی کامتک را ببینید.
- شناخت ساختار پاور Redundant و ماژول‌های Hot-Plug
- بررسی Standby و Main Output
- تحلیل سیگنال‌های Present و Enable
- آشنایی با مدار Current Sharing
- عیب‌یابی فن، سنسور دما و حفاظت حرارتی
- تست پاور سرور با Fixture و بار مناسب
- بررسی منابع تغذیه HP، Dell، Lenovo و Supermicro
🛠️ تمرین عملی پاور سرور: در کارگاه، پاورهای سرور بازشده و معیوب برای تمرین وجود دارند تا هنرجو بتواند بلوک‌های مدار، قطعات قدرت، خروجی‌های پرجریان و بخش کنترل را از نزدیک بررسی کند.

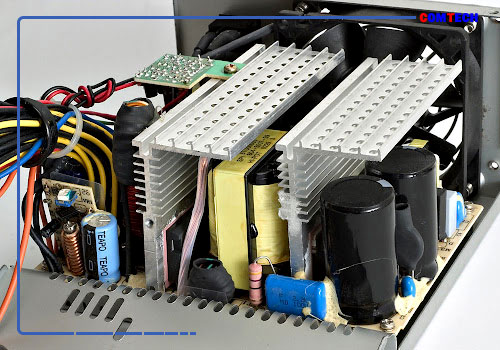

آموزش تعمیر منابع تغذیه سوئیچینگ صنعتی و LED
منابع تغذیه صنعتی در تابلو روان، تجهیزات اتوماسیون، دستگاه CNC، دوربین مداربسته، سیستم‌های امنیتی، تجهیزات پزشکی، نورپردازی LED و ماشین‌آلات صنعتی استفاده می‌شوند. مدل‌های مختلف ممکن است خروجی 5، 12، 24، 36 یا 48 ولت داشته باشند و پیش از تعمیر باید توان، جریان و نوع خروجی همان مدل مشخص شود.
هنرجو در این بخش نحوه عیب‌یابی مدار ورودی، EMI، PFC، مبدل سوئیچینگ، Feedback، خازن‌های خروجی و حفاظت‌های Short Circuit، Over Voltage، Over Current و Over Temperature را تمرین می‌کند.

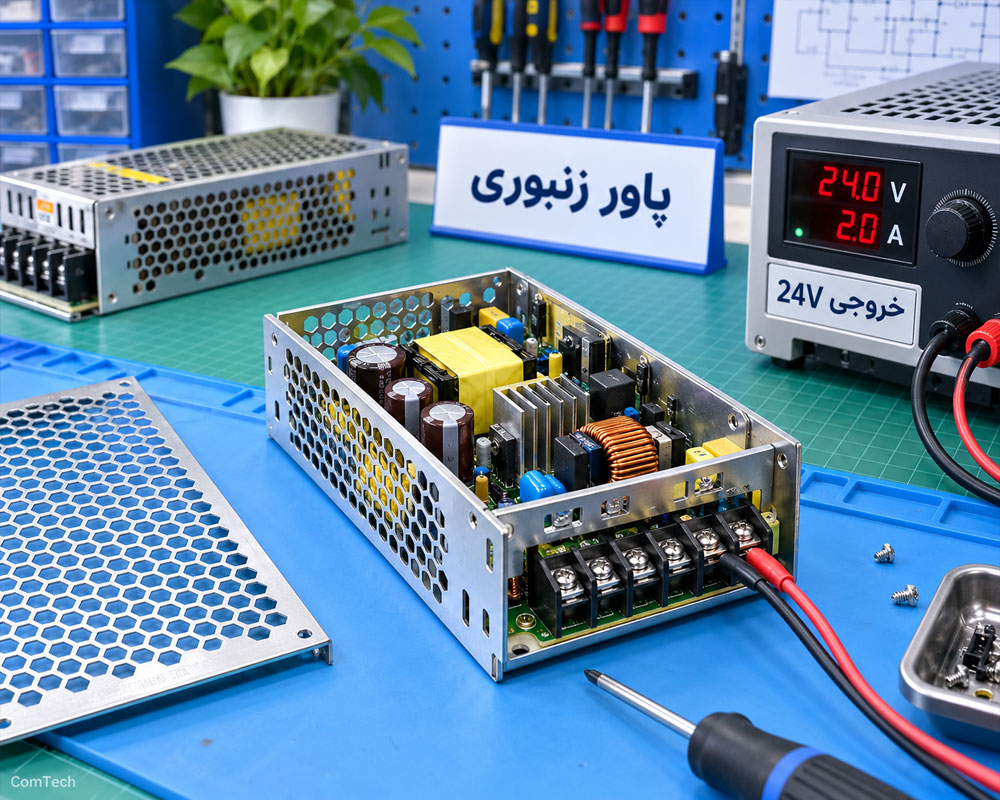

آموزش تعمیر پاور زنبوری و منبع تغذیه تابلو روان
منابعی که با نام‌های پاور زنبوری، پاور توری، منبع تغذیه فلزی مشبک و Switching Power Supply شناخته می‌شوند، در تابلو LED، سیستم‌های حفاظتی و اتوماسیون کاربرد زیادی دارند. خرابی خازن خروجی، اپتوکوپلر، TL431، ماسفت و مدار PWM از ایرادهای متداول این منابع است.
در کلاس، عیب‌هایی مانند نداشتن خروجی، کم‌بودن ولتاژ، چشمک‌زدن LED، صدای سوت، داغ‌شدن پاور و خاموشی پس از چند دقیقه بررسی می‌شوند. تست ریپل و بررسی عملکرد زیر بار از بخش‌های مهم این آموزش است.
مباحث تخصصی تعمیر پاور صنعتی و تابلو روان
- شناخت AC Input، فیوز، MOV، NTC و EMI Filter
- تفکیک بخش Primary و Secondary
- تحلیل توپولوژی Flyback، Forward، Half-Bridge و LLC
- عیب‌یابی Active PFC و باس DC
- بررسی Start-Up و VCC کنترلر PWM
- تست MOSFET، IGBT و Gate Driver
- بررسی Snubber و Clamp Circuit
- تست ترانس و سلف‌های سوئیچینگ
- عیب‌یابی Feedback و Compensation
- تشخیص خروجی Constant Voltage و Constant Current
- اندازه‌گیری Ripple و Noise با اسیلوسکوپ
- بررسی Load Regulation و افت ولتاژ زیر بار
- تست OVP، OCP، OLP، SCP و OTP
- بررسی Remote Sense، Enable و خروجی ADJ
- تست نهایی با بار الکترونیکی و پایش حرارتی
آموزش تعمیر پاور صنعتی تجهیزات کنترل و اتوماسیون
در بخش آموزش تعمیر پاور صنعتی منابع تغذیه ریلی، Open-Frame، پاور بردهای کنترل، تجهیزات آزمایشگاهی و منابع دستگاه‌های صنعتی بررسی می‌شوند. هنرجو یاد می‌گیرد قبل از جایگزینی پاور فقط به ولتاژ توجه نکند و جریان، توان، ریپل، ایزولاسیون، نوع حفاظت و شرایط خنک‌کاری را نیز بررسی کند.
عیب‌هایی مانند افت ولتاژ زیر بار، خرابی Soft Start، سوختن ماسفت، ضعف PFC، نوسان Feedback، خرابی فن و فعال‌شدن حفاظت حرارتی با اندازه‌گیری مرحله‌ای تحلیل می‌شوند.

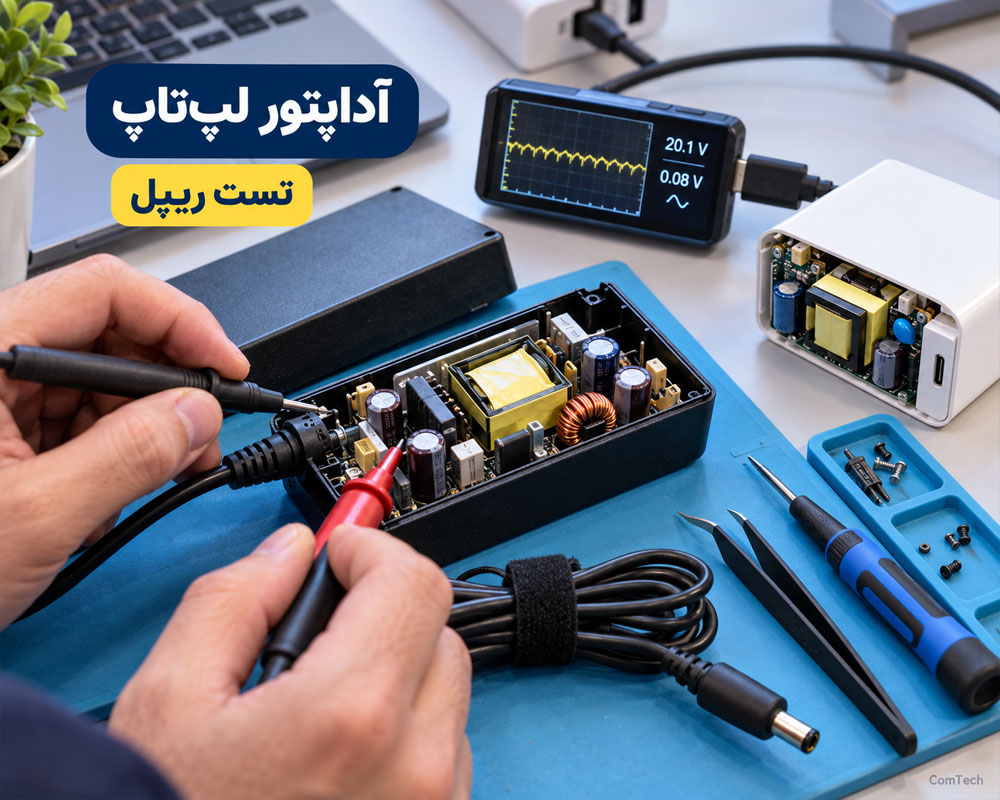

آموزش تعمیر آداپتور لپ‌تاپ و شارژرهای سوئیچینگ
در آموزش تعمیر آداپتور لپ‌تاپ ابتدا کابل برق، کابل خروجی، فیش DC و اتصال کوتاه سمت مصرف‌کننده بررسی می‌شوند. سپس ولتاژ بدون بار و زیر بار، ریپل خروجی، خازن‌ها، ماسفت، اپتوکوپلر و Feedback تست خواهند شد.
در بعضی آداپتورهای Dell و HP علاوه بر ولتاژ خروجی، مدار شناسایی شارژر نیز اهمیت دارد. در شارژرهای جدید USB-C و USB Power Delivery نیز فقط وجود ولتاژ 5V نشانه سلامت کامل نیست و باید فرآیند مذاکره توان و ولتاژ نیز بررسی شود.
مراحل عیب‌یابی آداپتور لپ‌تاپ با خروجی ناپایدار
- کابل، فیش و سوکت خروجی بررسی می‌شود.
- وجود اتصال کوتاه در سمت مصرف‌کننده کنترل می‌شود.
- ولتاژ بدون بار اندازه‌گیری می‌شود.
- آداپتور با بار کنترل‌شده تست می‌شود.
- ریپل خروجی با اسیلوسکوپ اندازه‌گیری می‌شود.
- خازن‌ها با ESR متر بررسی می‌شوند.
- اپتوکوپلر و TL431 در Feedback تست می‌شوند.
- پس از تعمیر، عملکرد طولانی‌مدت آداپتور زیر بار بررسی می‌شود.
آموزش تعمیر پاور ماینر و منابع تغذیه پرجریان
پاور ماینر برای کار مداوم و تأمین جریان بالا طراحی شده است و معمولاً در شرایط حرارتی سخت‌تری نسبت به پاور کامپیوتر کار می‌کند. گردوغبار، ضعف فن، اتصالات داغ‌شده، نوسان برق و فعالیت شبانه‌روزی می‌توانند عمر قطعات را کاهش دهند.
در دوره آموزش تعمیر پاور ماینر مدار PFC، ماسفت‌های قدرت، Gate Driver، Current Sense، فیدبک، فن، سنسور دما و بخش خروجی پرجریان بررسی می‌شود. مدل‌های APW و پاورهای مشابه نیز از دید معماری و روش عیب‌یابی تحلیل می‌شوند.
- تشخیص شورت در ورودی PFC
- تست ماسفت‌های قدرت
- بررسی Gate Driver و مقاومت‌های گیت
- تحلیل مدار Current Sense
- عیب‌یابی Protect شدن پاور ماینر
- تشخیص افت ولتاژ زیر بار
- بررسی فن و سنسور حرارتی
- کنترل کابل‌ها و کانکتورهای خروجی
- تست پاور با Fixture و بار مناسب
🔥 هشدار تست پاور ماینر: خروجی این منابع ممکن است ولتاژ نسبتاً پایین اما جریان بسیار زیادی داشته باشد. اتصال نامناسب یا کابل ضعیف می‌تواند خیلی سریع باعث داغ‌شدن کانکتور، ذوب‌شدن عایق یا آسیب جدی به برد شود.
تفاوت پاور کامپیوتر، پاور سرور، پاور صنعتی و پاور ماینر
مسیر یادگیری تعمیر پاور برای ورود به بازار کار
در کلاس تعمیر پاور چه مهارت‌هایی به‌صورت عملی یاد می‌گیرید؟
مسیر آموزش از مبانی الکترونیک، قطعه‌شناسی و کار صحیح با مولتی‌متر شروع می‌شود و سپس به تحلیل بلوکی مدار، تست بدون برق، راه‌اندازی کنترل‌شده و اندازه‌گیری روی مدار روشن می‌رسد. در مراحل پیشرفته‌تر، هنرجو با اسیلوسکوپ، بار الکترونیکی، تست ریپل، تحلیل Feedback و تست پاورهای توان بالا کار می‌کند.
هدف کلاس این نیست که فقط چند مدل پاور مشخص تعمیر شود؛ بلکه هنرجو باید بتواند وقتی با یک برد جدید روبه‌رو می‌شود، ورودی، بخش Primary، مدار PFC، قسمت Switching، ترانس، Secondary و Feedback را تشخیص دهد و با اندازه‌گیری مرحله‌ای به محل خرابی برسد.
ترتیب پیشنهادی یادگیری تعمیر منابع تغذیه
- الکترونیک پایه و قطعه‌شناسی SMD و DIP
- کار حرفه‌ای با مولتی‌متر
- تعمیر آداپتور و منابع Flyback ساده
- تعمیر پاور کامپیوتر ATX
- کار با اسیلوسکوپ و تست Ripple
- تحلیل PFC و PWM
- تعمیر منابع صنعتی و تابلو LED
- تعمیر پاور سرور و Current Sharing
- تعمیر پاور ماینر و منابع پرتوان
- تست نهایی با بار الکترونیکی و Burn-In
بعد از دوره تعمیر پاور چه دستگاه‌هایی را می‌توان تعمیر کرد؟
- پاور کامپیوتر و پاور کیس
- پاور سرور و تجهیزات Storage
- پاور تجهیزات شبکه
- پاور ماینر
- منبع تغذیه صنعتی
- پاور تابلو روان و LED
- منابع تغذیه Open-Frame
- پاور مانیتور و نمایشگرهای صنعتی
- منبع تغذیه تجهیزات پزشکی و آزمایشگاهی
- آداپتور لپ‌تاپ و مانیتور
- آداپتور مودم و تجهیزات شبکه
- شارژرهای سوئیچینگ و برخی منابع USB-C
مهارت‌های هنرجو پس از پایان دوره تعمیر پاور
- تشخیص بخش Primary و Secondary پاور
- شناخت PFC، PWM، Standby و Feedback
- تست قطعات SMD و DIP روی برد و خارج از مدار
- پیدا کردن اتصال کوتاه در ورودی و خروجی
- تست ماسفت، IGBT، دیود و خازن
- بررسی مدار Gate Driver
- اندازه‌گیری ولتاژ و سیگنال‌های کنترلی
- اندازه‌گیری Ripple و Noise با اسیلوسکوپ
- عیب‌یابی پاور روشن‌نشدنی و ناپایدار
- تشخیص علت خاموشی پاور زیر بار
- تست صحیح پاور پس از تعمیر
- عیب‌یابی پاور کامپیوتر، سرور، صنعتی، آداپتور و ماینر
🎯 روش یادگیری در کارگاه کامتک: آموزش‌ها پروژه‌محور هستند و هنرجو روی پاورهای واقعی و معیوب کار می‌کند. هدف این است که فرآیند تعمیر از بازرسی اولیه و تشخیص خرابی تا تعویض قطعه، تست زیر بار و کنترل نهایی دقیقاً مانند شرایط واقعی تعمیرگاه تمرین شود. زمان‌بندی دوره‌ها را نیز می‌توانید در جدول کلاس‌های آموزشی کامتک بررسی کنید.
