آشنایی با تکنولوژی WDR در دوربین مداربسته

WDR دوربین مداربسته دقیقاً چه مشکلی را در ضدنور حل می‌کند؟

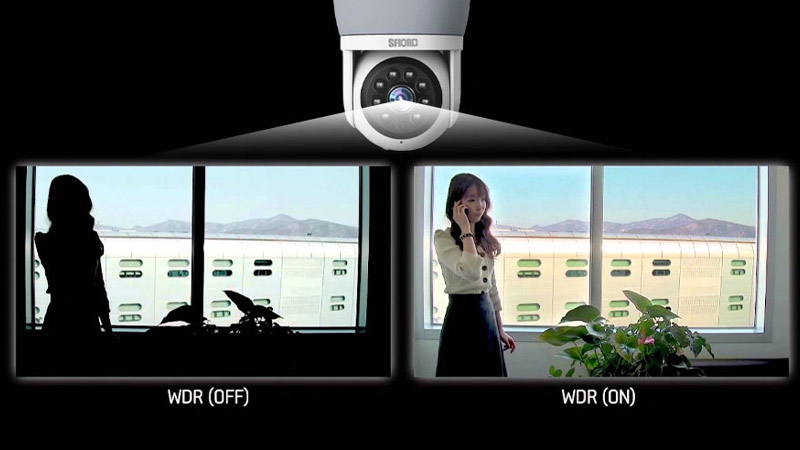

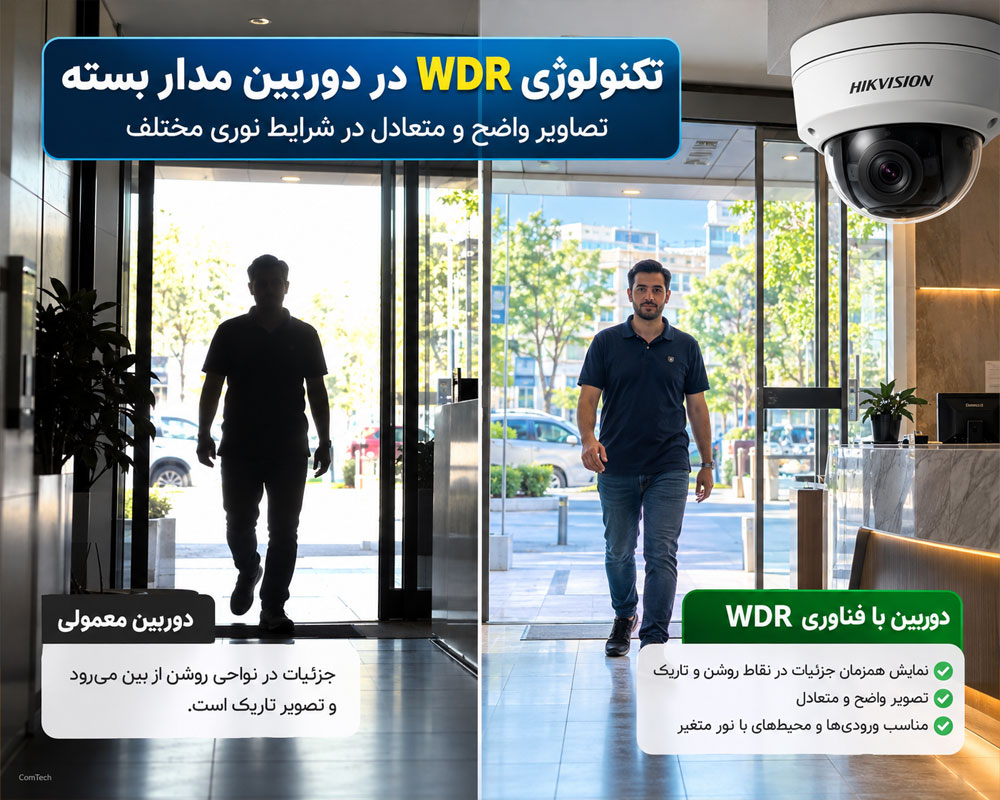

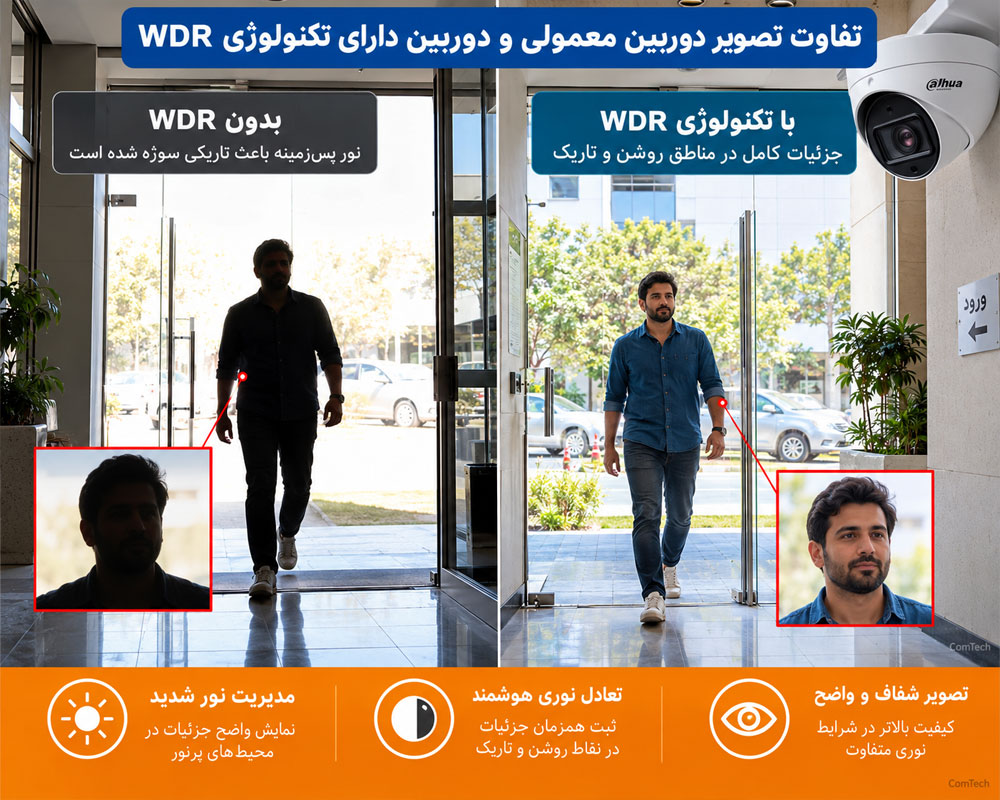

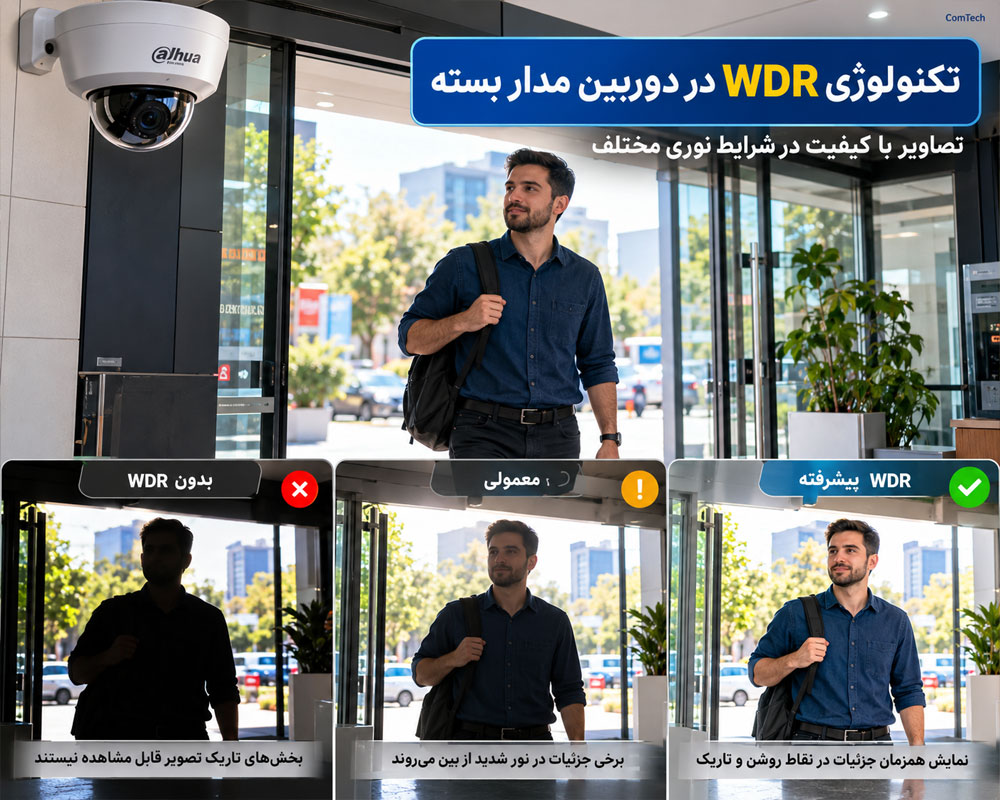

در ورودی فروشگاه، لابی شیشه‌ای و دهانه پارکینگ، یک فریم هم‌زمان آسمان خیلی روشن و سایه داخل دارد. دوربین معمولی یک زمان نوردهی برای کل تصویر انتخاب می‌کند؛ یا چهره سیاه می‌شود یا شیشه می‌سوزد. تکنولوژی WDR یا Wide Dynamic Range برای همین اختلاف ساخته شده است.

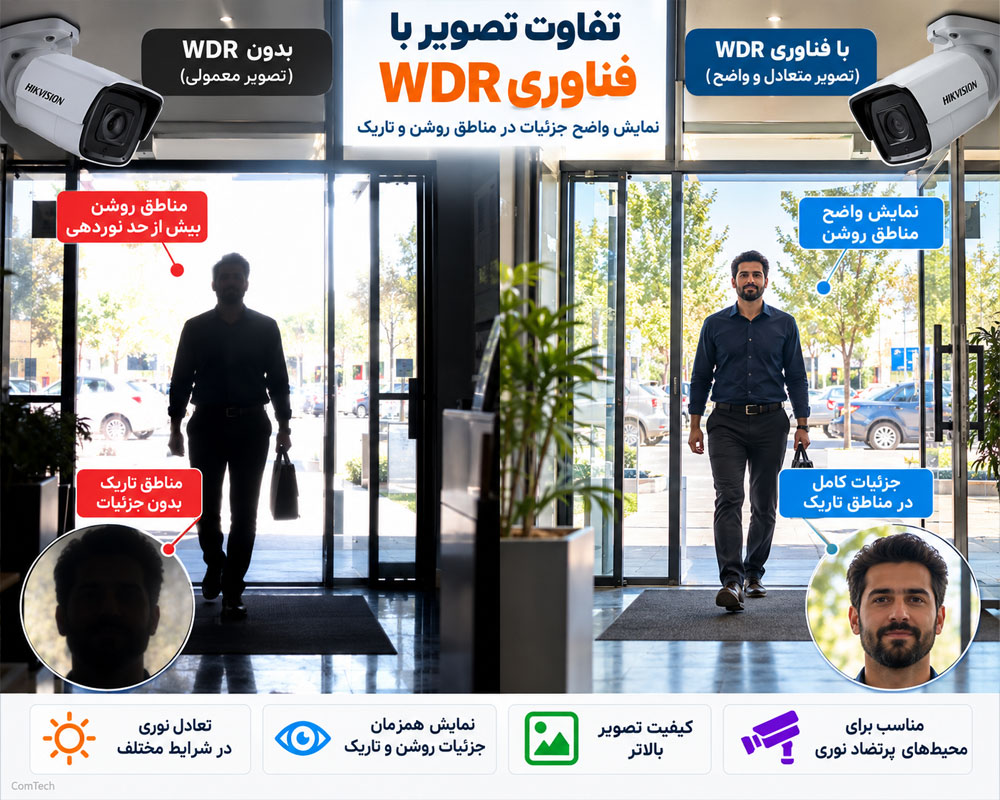

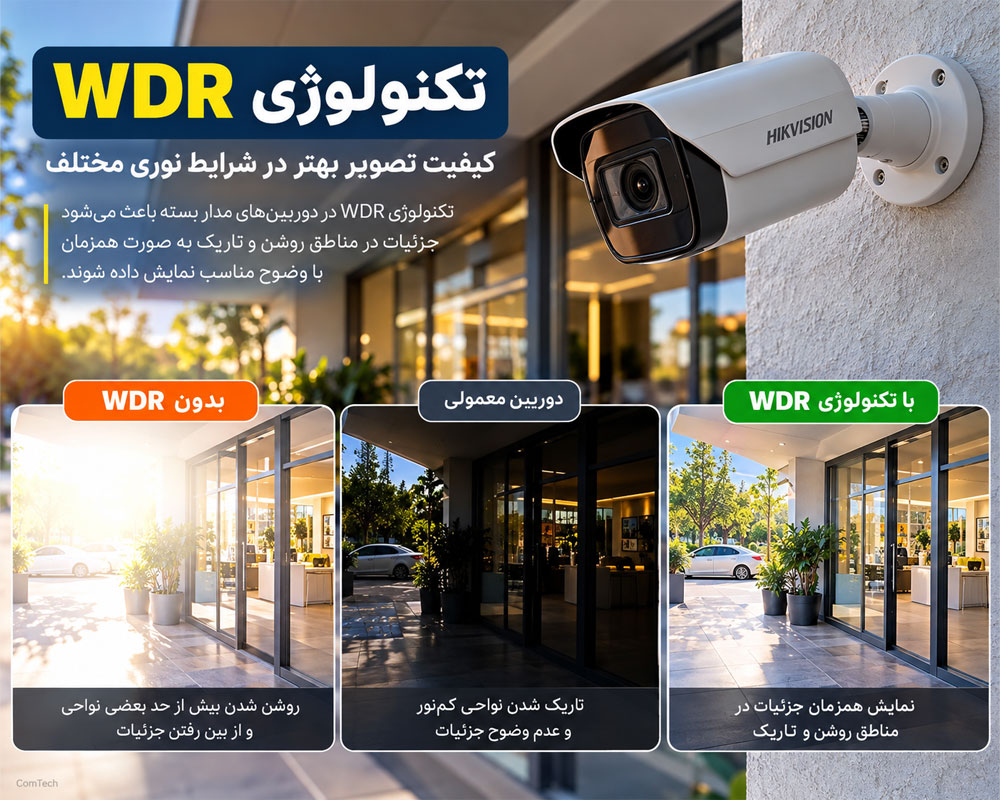

WDR در دوربین مدار بسته یعنی دوربین جزئیات ناحیه کم‌نور و پرنور را در یک خروجی نگه دارد. به این بازه دامنه دینامیکی می‌گویند و واحدش دسی‌بل است. سنسور معمولی اغلب حوالی ۶۰ تا ۷۰ دسی‌بل است. عدد تبلیغاتی True WDR معمولاً ۱۲۰ دسی‌بل و در مدل‌های بالاتر ۱۳۰ تا ۱۵۰ دسی‌بل اعلام می‌شود. این عدد فقط وقتی قابل اتکا است که روش کار، سخت‌افزاری و چندنوردهی باشد. در دوره آموزش نصب دوربین مداربسته نیز تمامی این موارد را عملا میبینید.

دامنه دینامیکی صحنه را قبل از خرید چطور بسنجیم؟

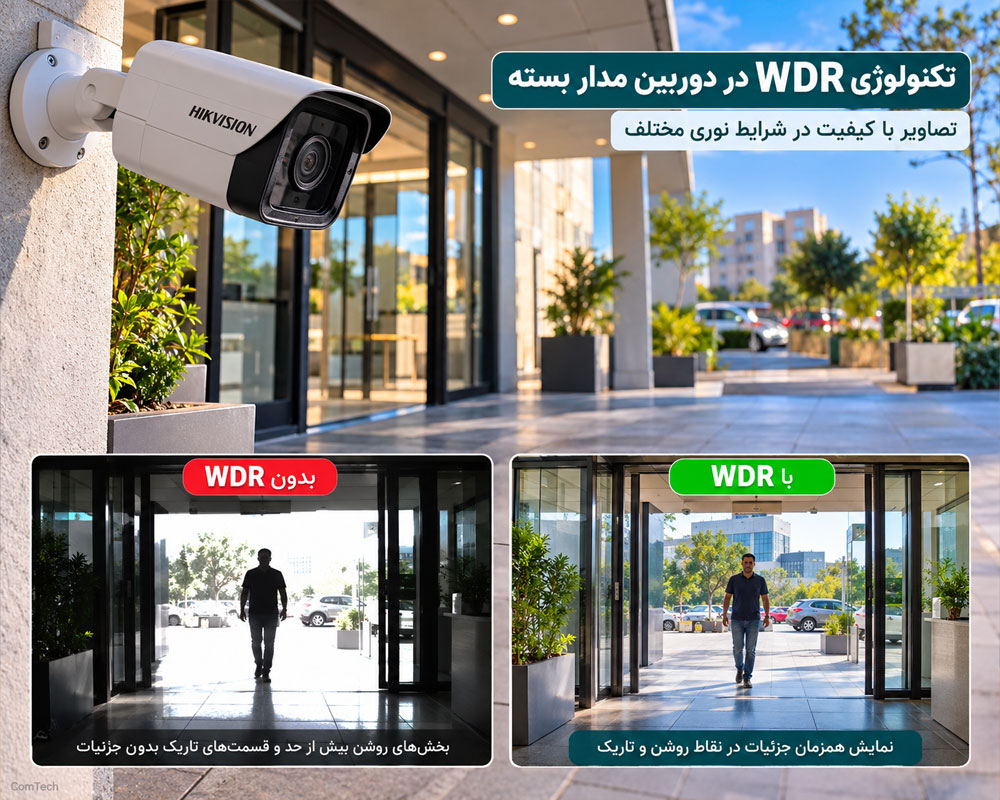

روز ابری نور تقریباً یکدست است و دوربین عادی هم تصویر قابل قبولی می‌دهد. ظهر آفتابی، کف حیاط و آسمان خیلی روشن‌اند و زیر سایه‌بان یا داخل راهرو تاریک می‌ماند. همین اختلاف، مرز دوربین معمولی و دوربین WDR است.

چشم با تطبیق مردمک در طول زمان بازه‌ای نزدیک ۱۲۰ تا ۱۴۰ دسی‌بل را پوشش می‌دهد. سنسور در یک لحظه این تطبیق را ندارد. برای مقایسه عملی، ظهر یک نفر را در سایه درِ ورودی بایستانید. اگر هم صورت و هم نوشته بیرون دیده شد، دامنه همان زاویه کافی است. اگر یکی از دو بخش حذف شد، به True WDR نیاز دارید نه فقط عدد روی جعبه.

True WDR با چند نوردهی تصویر را متعادل می‌کند

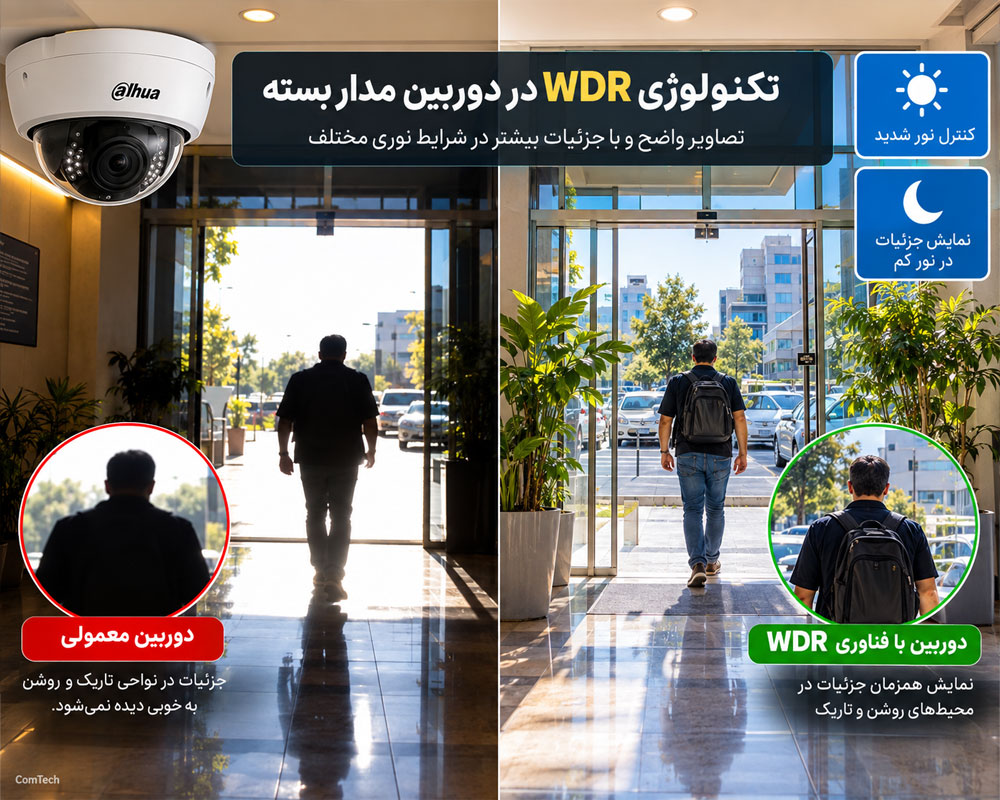

در True WDR سنسور در فاصله خیلی کوتاه دو تصویر می‌گیرد: شاتر کوتاه برای پنجره و آسمان، شاتر بلندتر برای چهره و کف سایه. پردازنده بخش سالم هر فریم را برمی‌دارد و یک خروجی می‌سازد. مدل‌های حرفه‌ای گاهی سه زمان نوردهی دارند. دوربین‌های قدیمی این کار را با دو CCD جدا می‌کردند؛ مدل امروزی معمولاً یک CMOS با شاتر دوگانه یا خواندن بهره دوگانه است.

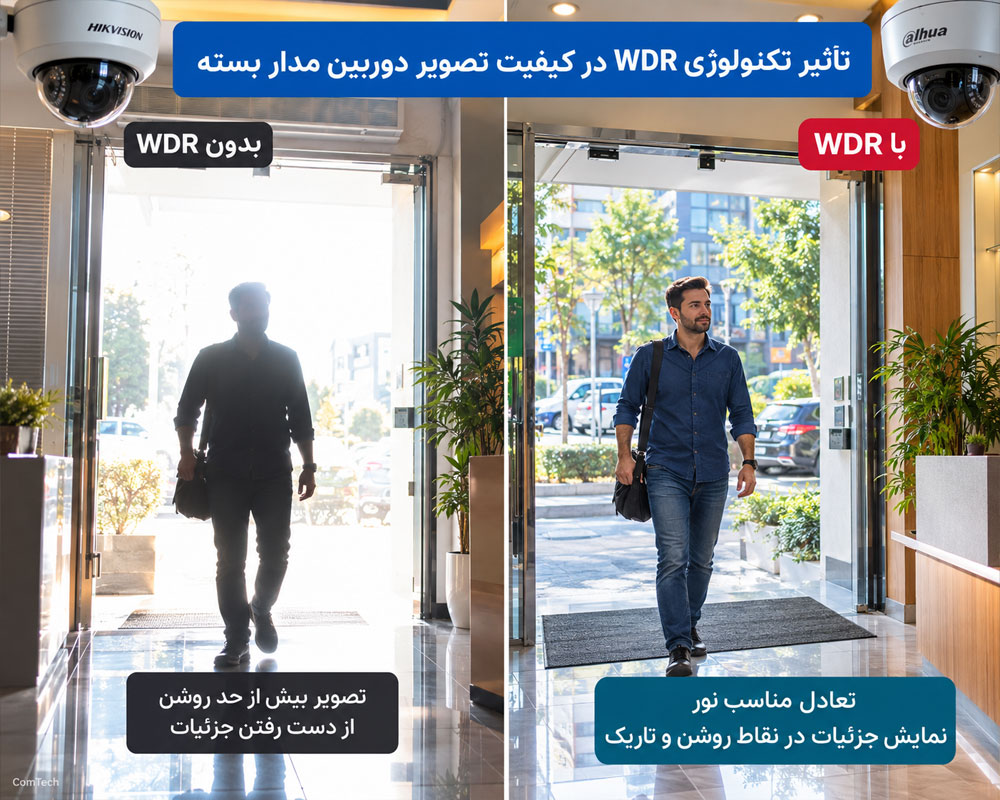

بعد از ادغام، منحنی روشنایی فشرده می‌شود تا هم پنجره بماند و هم چهره. این مرحله Tone Mapping است. اگر شدید باشد تصویر تخت و مصنوعی می‌شود. سطح WDR را روی صحنه واقعی تنظیم کنید، نه روی بیشترین عدد منو.

شبح تصویر و فلیکر وقتی WDR روشن است

اگر سوژه بین دو نوردهی جابه‌جا شود، لبه دست یا خودرو ممکن است دوتایی دیده شود. به این اثر Ghosting می‌گویند. نور LED ارزان هم با شاتر کوتاه WDR گاهی سوسو می‌زند. راه‌حل عملی: سطح WDR را کم کنید، فرکانس برق ۵۰ هرتز را در منو درست بگذارید و اگر شناسایی چهره اولویت است، WDR را فقط در ساعت ظهر با زمان‌بندی روشن کنید. در کلاس آموزش نصب دوربین مداربسته با انواع cctv‌ها در نصب و راه اندازی آشنا میشوید.

DWDR همان WDR واقعی نیست

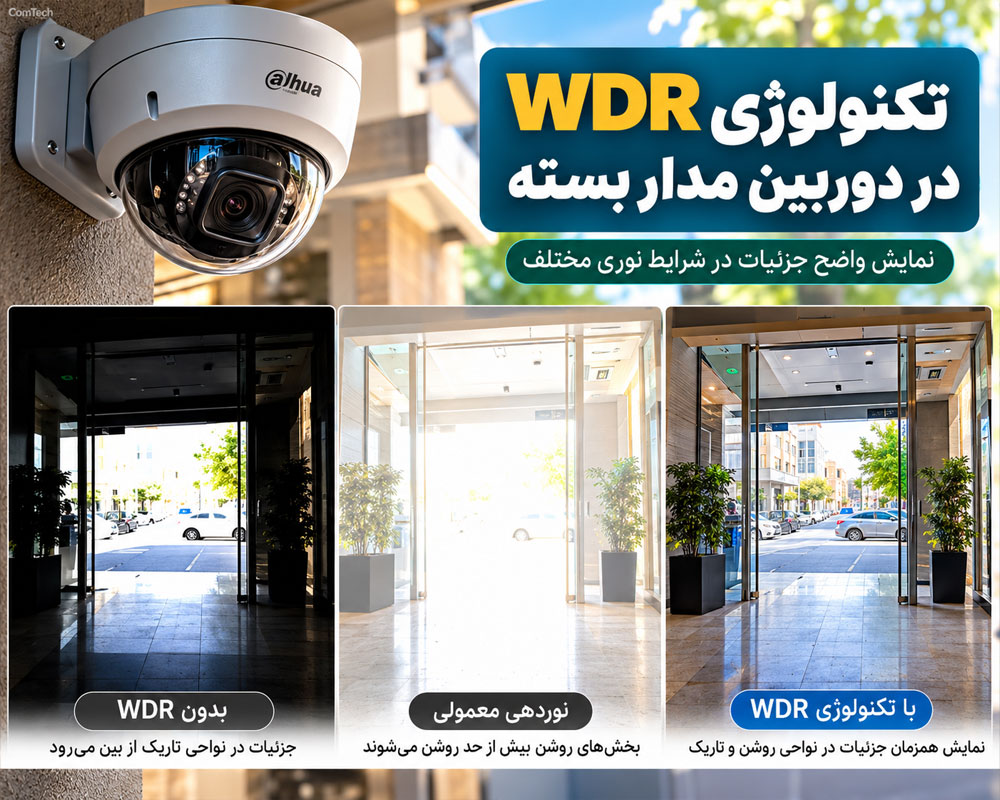

DWDR یا Digital WDR بعد از ثبت یک فریم، بخش تیره را روشن و بخش روشن را کمی تیره می‌کند؛ شبیه اصلاح گاما و کنتراست. اطلاعات سوخته برنمی‌گردد. برای اختلاف نور متوسط بهتر از خاموش است، ولی جای True WDR در ضدنور شدید را نمی‌گیرد. نرخ فریم را نصف نمی‌کند، چون نوردهی دوم ندارد.

بعضی برندها هر دو را زیر یک اسلایدر گذاشته‌اند. در دوربین‌های بالاتر داهوا گزارش شده که زیر حدود ۴۵ درصد اسلایدر، پردازش دیجیتال است و از حدود ۴۵ درصد به بالا سنسور وارد حالت ۱۲۰ دسی‌بل می‌شود. این آستانه مخصوص همان سری است و نباید به همه برندها تعمیم داده شود. در هایک‌ویژن مسیر رایج منو این است: Configuration، بعد Image، بعد Display Settings، بعد Backlight و سپس WDR.

فرق WDR با BLC و HLC در یک صحنه واقعی

این سه قابلیت را معمولاً نباید با هم روشن کرد. هر کدام یک مشکل جدا را هدف می‌گیرد.

BLC نوردهی را برای وسط تصویر بالا می‌برد تا سوژه از سیلوئت دربیاید. HLC لکه نور شدید شب را ماسک می‌کند تا اطراف چراغ دیده شود، ولی جایگزین دوربین پلاک‌خوان نیست. اگر هم صورت داخل لازم است و هم فضای بیرون، فقط True WDR جواب می‌دهد.

کدام زاویه نصب بدون WDR واقعی ناقص می‌ماند؟

پشت شیشه، WDR بازتاب را حذف نمی‌کند؛ فقط اختلاف روشنایی را کمتر می‌کند. زاویه باید طوری باشد که چراغ سقف در شیشه نیفتد. در راهرو با نور یکدست، خرج کردن برای WDR بالا فایده کمی دارد.

پلاک‌خوان و شناسایی چهره با WDR روشن چه رفتاری دارند؟

در دهانه پارکینگ اگر ناحیه پلاک بسوزد، موتور تشخیص حتی با رزولوشن ۴ مگاپیکسل شماره را نمی‌خواند. WDR واقعی شاتر کوتاه را برای پلاک روز ممکن می‌کند. برای شب، HLC و شاتر کنترل‌شده مهم‌تر از WDR ظهر است. ارتفاع حدود ۴ تا ۶ متر، زاویه کم نسبت به پلاک و نور یکدست دهانه همچنان شرط کار است. WDR به‌تنهایی دوربین را پلاک‌خوان نمی‌کند.

در شناسایی چهره، WDR خیلی بالا گاهی صورت را تخت و لبه‌ها را شبح‌دار می‌کند. برای درِ پرتردد، سطح را از میانه شروع کنید و یک عبور واقعی را فریم‌به‌فریم ببینید. اگر چهره تار شد، سطح را کم کنید یا WDR را فقط بازه ۱۰ تا ۱۶ با زمان‌بندی روشن بگذارید.

سطح WDR را در هایک‌ویژن و داهوا از کجا تنظیم کنیم؟

1. تصویر زنده همان زاویه ضدنور را باز کنید، نه محیط آزمایشگاه.
2. BLC و HLC را خاموش کنید تا با WDR قاطی نشود.
3. در هایک‌ویژن از مسیر Image و Backlight گزینه WDR را روشن کنید. در داهوا هم زیر Exposure یا Backlight دنبال WDR بگردید.
4. سطح را از حدود ۵۰ شروع کنید. اگر رنگ غیرطبیعی یا شبح لبه دیدید، کم کنید.
5. نرخ فریم خروجی را با حالت خاموش مقایسه کنید.
6. یک بار ظهر و یک بار غروب ذخیره کنید. اگر فقط ظهر لازم است، زمان‌بندی روز را فعال کنید.

موقع خرید به عدد دسی‌بل اعتماد کنیم یا به تست ظهر؟

• ✅ اگر دوربین مستقیم رو به در یا پنجره است، DWDR نخرید.
• ✅ در دیتاشیت True WDR یا 120dB از نوع سخت‌افزاری را پیدا کنید، نه فقط کلمه WDR.
• ✅ نرخ فریم با WDR روشن را بخوانید. بعضی مدل‌ها از ۳۰ به ۱۵ فریم می‌افتند.
• ✅ نمونه تصویر همان زاویه را بخواهید. ۱۴۰ دسی‌بل تبلیغاتی جای تست را نمی‌گیرد.
• ✅ منوی سطح و امکان زمان‌بندی داشته باشد.
• ✅ برای راهرو کم‌اختلاف، مدل معمولی با BLC کافی و ارزان‌تر است.

اختلاف قیمت True WDR به‌خاطر سنسور و پردازنده است. این اختلاف فقط وقتی برمی‌گردد که تصویر ضدنور واقعاً مدرک امنیتی باشد. دوربین قدیمی را با به‌روزرسانی نرم‌افزار به True WDR تبدیل نمی‌کنید؛ اگر سخت‌افزار چندنوردهی نداشته باشد، منو همان DWDR یا BLC را قوی‌تر می‌کند. در تعمیر دوربین مداربسته این مدلها نیز لازم است که از کیفیت کالایی خوب استفاده شود.

پرسش‌های رایج درباره WDR دوربین مداربسته

WDR همان HDR است؟

ایده هر دو گسترش دامنه روشنایی است. در مداربسته اصطلاح رایج WDR است و True WDR یعنی چند نوردهی هم‌زمان با نظارت زنده. HDR بیشتر برای نمایشگر و موبایل است و تأخیر ادغامش برای امنیت مناسب نیست.

۱۲۰ دسی‌بل همیشه از ۱۰۰ دسی‌بل بهتر است؟

نه، اگر ۱۲۰ فقط برچسب دیجیتال باشد. ۱۰۰ دسی‌بل سخت‌افزاری در ضدنور واقعی معمولاً از عدد بالاترِ نرم‌افزاری بهتر است.

WDR را همیشه روشن بگذاریم؟

در نور یکدست تصویر تخت می‌شود، نویز سایه بالا می‌رود و فریم کم می‌شود. در شب خیلی از صحنه‌ها با WDR خاموش تمیزترند. زمان‌بندی ظهر منطقی‌تر از روشن دائمی است.

BLC جای WDR را می‌گیرد؟

فقط وقتی پس‌زمینه ارزش ندارد. برای ورودی که هم چهره و هم بیرون لازم است، BLC کافی نیست.

چرا با WDR تصویر تار یا دوتایی شد؟

دو نوردهی با سوژه متحرک شبح می‌سازد و شاتر بلندتر تاری حرکت می‌دهد. سطح را کم کنید یا در ساعت شلوغ WDR را پایین بیاورید.

دوربین پلاک‌خوان حتماً باید ۱۲۰ دسی‌بل باشد؟

برای دهانه رو به آفتاب بله، True WDR تفاوت جدی می‌سازد. برای رمپ تاریک شب، نور یکدست و HLC اثر بیشتری از عدد دسی‌بل روز دارد.
