اینورتر چیست و برق DC را چگونه به AC تبدیل می‌کند؟

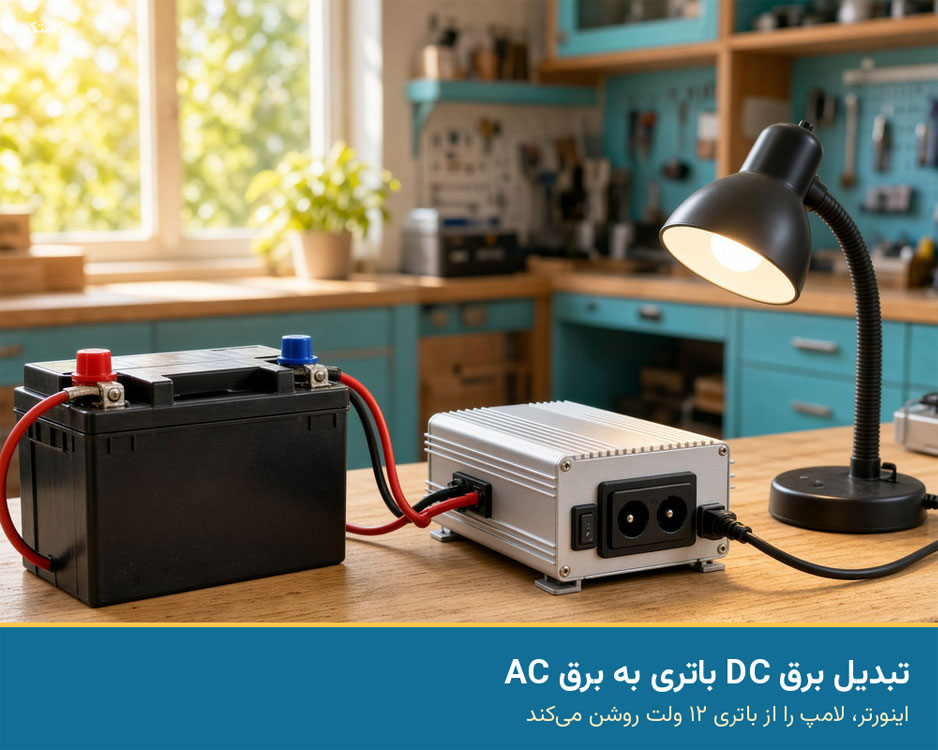

اینورتر مبدل الکترونیک قدرت است که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل می‌کند تا بارهای طراحی‌شده برای برق شهر از باتری، پنل خورشیدی یا باس DC تغذیه شوند. در نمونه‌های خانگی و خورشیدی، ورودی معمولاً ۱۲، ۲۴ یا ۴۸ ولت است و خروجی نزدیک استاندارد شبکه ایران، یعنی حدود ۲۳۰ ولت و ۵۰ هرتز، تولید می‌شود. در درایو صنعتی مسیر دو مرحله دارد: برق شهر ابتدا یکسو می‌شود، روی خازن‌های باس ذخیره می‌گردد و سپس به AC با ولتاژ و فرکانس متغیر بازمی‌گردد تا سرعت موتور تنظیم شود. کیفیت این تبدیل به شکل موج خروجی، سوئیچ‌های قدرت مانند MOSFET یا IGBT و روش مدولاسیون عرض پالس (PWM) وابسته است.
بیشتر تجهیزات خانگی برای تغذیه AC طراحی شده‌اند، در حالی که انرژی ذخیره‌شده در باتری فقط به‌صورت DC در دسترس است. اینورتر همین فاصله را پر می‌کند. در فرآیند تبدیل می‌توان دامنه ولتاژ، تعداد فاز، فرکانس و اختلاف فاز را نیز تغییر داد؛ همین قابلیت، مبنای کنترل دور موتور و اینورتر خورشیدی است.

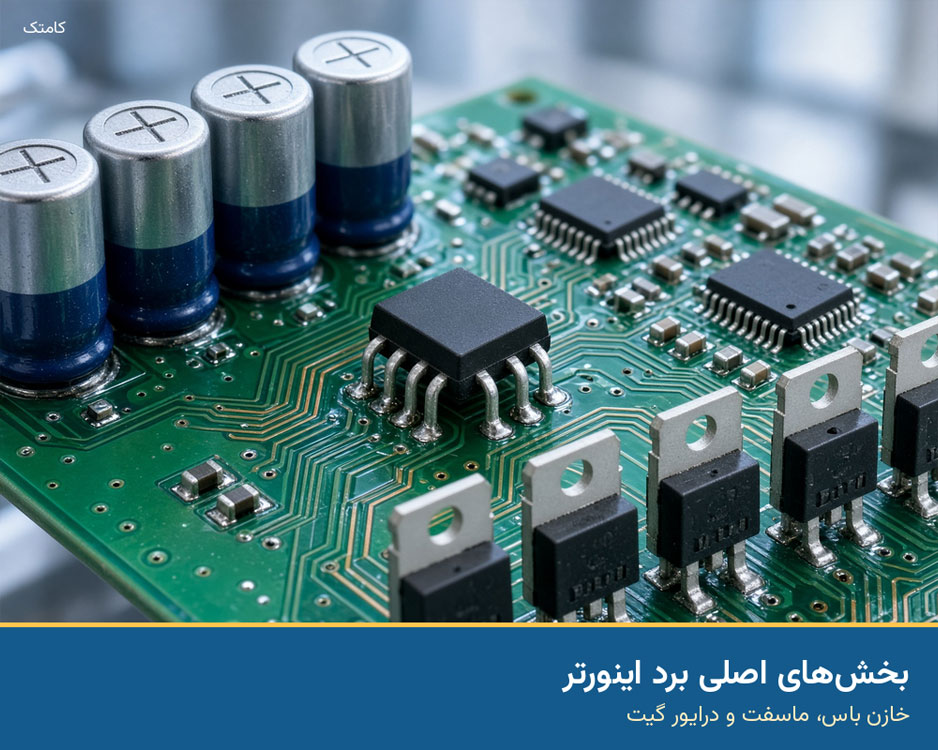

برد اینورتر از چه بخش‌هایی تشکیل شده است؟

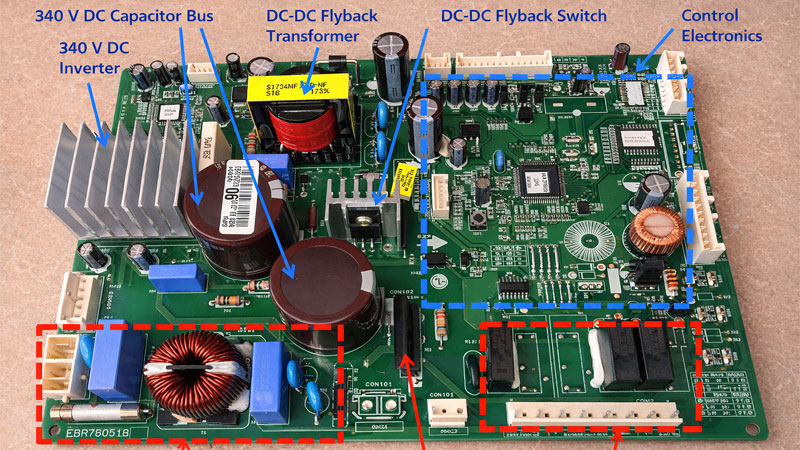

برد اینورتر یک مبدل تک‌قطعه‌ای نیست. مسیر آن از حفاظت ورودی، یکسوسازی، ذخیره انرژی، سوئیچینگ قدرت و کنترل دیجیتال تشکیل می‌شود. تفکیک این بلوک‌ها هم انتخاب صحیح دستگاه را ممکن می‌کند و هم عیب‌یابی را از بررسی کلی برد به آزمون هر طبقه محدود می‌سازد.
| بلوک مدار | قطعات رایج | نقش در عملکرد اینورتر |
|---|---|---|
| حفاظت و فیلتر ورودی | فیوز، MOV، NTC، فیلتر EMI | محدود کردن اضافه ولتاژ، جریان هجومی و نویز شبکه |
| یکسوساز یا ورودی DC | پل دیود، شنت، ترمینال باتری | تولید یا دریافت ولتاژ یک‌جهته |
| باس DC و صافی | خازن الکترولیت، سلف باس | کاهش ریپل و تأمین انرژی لحظه‌ای سوئیچ‌ها |
| طبقه قدرت | IGBT، MOSFET، ماژول IPM، اسنابر | ساخت نیم‌سیکل‌های مثبت و منفی AC |
| درایور گیت و کنترل | گیت‌درایور، پردازنده، PWM، فیدبک | زمان‌بندی کلیدزنی و حفاظت جریان و ولتاژ |
| خروجی و فیلتر | فیلتر LC، ترانس، رله بای‌پس | نزدیک کردن شکل موج به سینوسی قابل استفاده |

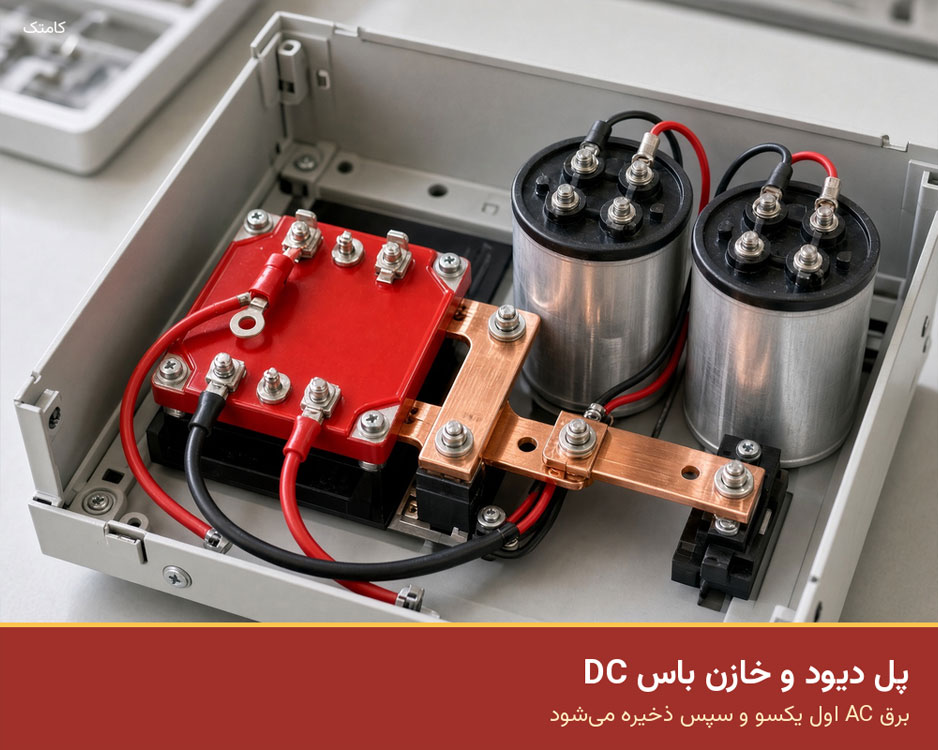

یکسوساز ورودی برق شهر را چگونه به باس DC می‌رساند؟
در درایو و بخش عمده بردهای لوازم خانگی، برق AC ابتدا به پل دیود می‌رسد. دیود فقط در بایاس مستقیم هدایت می‌کند؛ بنابراین خروجی یکسوساز هنوز DC موج‌دار است، نه ولتاژ کاملاً صاف. برای بهره‌برداری از هر دو نیم‌سیکل از پل تمام‌موج استفاده می‌شود. تفاوت نیم‌موج، تمام‌موج و پل در صفحه مدار یکسوساز توضیح داده شده است. پس از پل، خازن باس در قله‌ها شارژ و در فاصله قله‌ها دشارژ می‌شود تا ریپل کاهش یابد. در شبکه ۲۳۰ ولت، ولتاژ این باس معمولاً حدود ۳۱۰ تا ۳۳۰ ولت DC است و پس از قطع برق نیز تا تخلیه خازن خطرناک باقی می‌ماند.

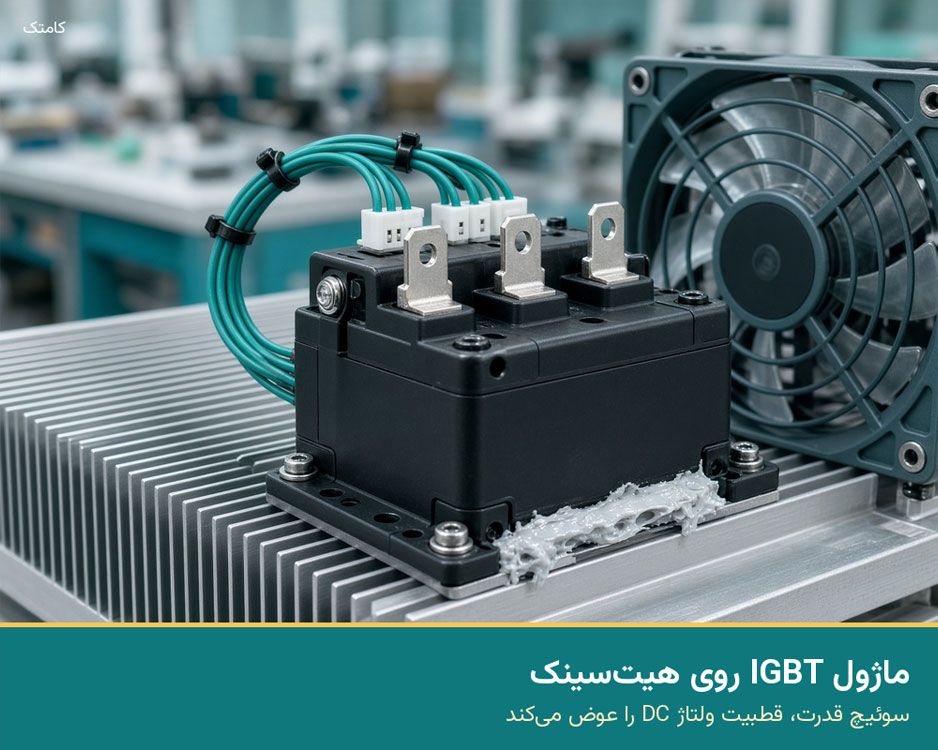

سوئیچ قدرت چگونه قطبیت ولتاژ DC را معکوس می‌کند؟
هسته مدار، پل قدرت است؛ در خروجی تک‌فاز معمولاً پل H و در خروجی سه‌فاز شش سوئیچ. MOSFET یا IGBT ولتاژ DC را با فرکانس بالا قطع و وصل می‌کنند تا پالس‌های مثبت و منفی شکل بگیرد. IGBT برای ولتاژ و توان بالاتر مناسب‌تر است و MOSFET بیشتر در توان کمتر و فرکانس کلیدزنی بالاتر به‌کار می‌رود. اگر زمان مرده بین دو سوئیچ یک شاخه ناکافی باشد، هر دو هم‌زمان هدایت می‌کنند و باس اتصال کوتاه می‌شود.

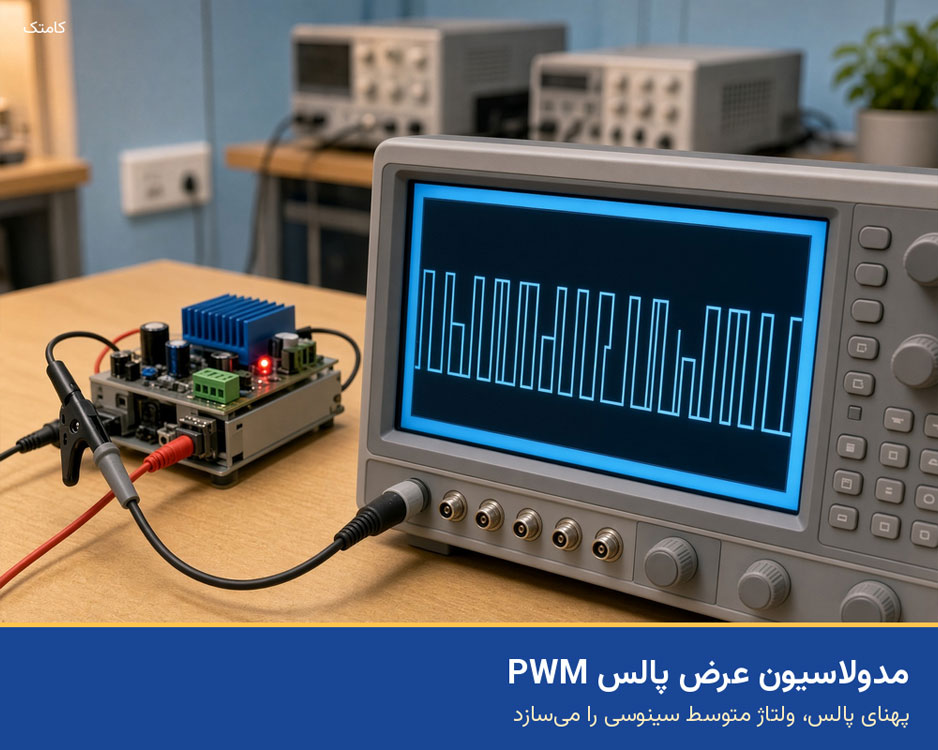

PWM چگونه ولتاژ و فرکانس خروجی اینورتر را تنظیم می‌کند؟
در مدولاسیون عرض پالس، پهنای هر پالس روشن و خاموش چنان تغییر می‌کند که مقدار متوسط ولتاژ در طول زمان به شکل سینوسی نزدیک شود. کنترلر موج مرجع سینوسی را با موج حامل مثلثی مقایسه می‌کند و فرمان گیت را تولید می‌کند. افزایش فرکانس حامل، فیلتر کردن هارمونیک را ساده‌تر می‌کند، اما تلفات کلیدزنی و نویز EMI را افزایش می‌دهد. در درایو موتور، نسبت ولتاژ به فرکانس تقریباً ثابت نگه داشته می‌شود تا شار مغناطیسی اشباع نشود و گشتاور در سرعت پایین افت نکند.
خروجی خام PWM همچنان رشته‌ای از پالس است. فیلتر LC یا اندوکتانس موتور مؤلفه‌های فرکانس بالا را تضعیف می‌کند و موج شبه‌سینوسی یا نزدیک به سینوسی حاصل می‌شود. معیار کیفیت این خروجی، اعوجاج هارمونیکی کل یا THD است. کاهش این شاخص، صدا، گرما و تنش مکانیکی موتور را کم می‌کند.

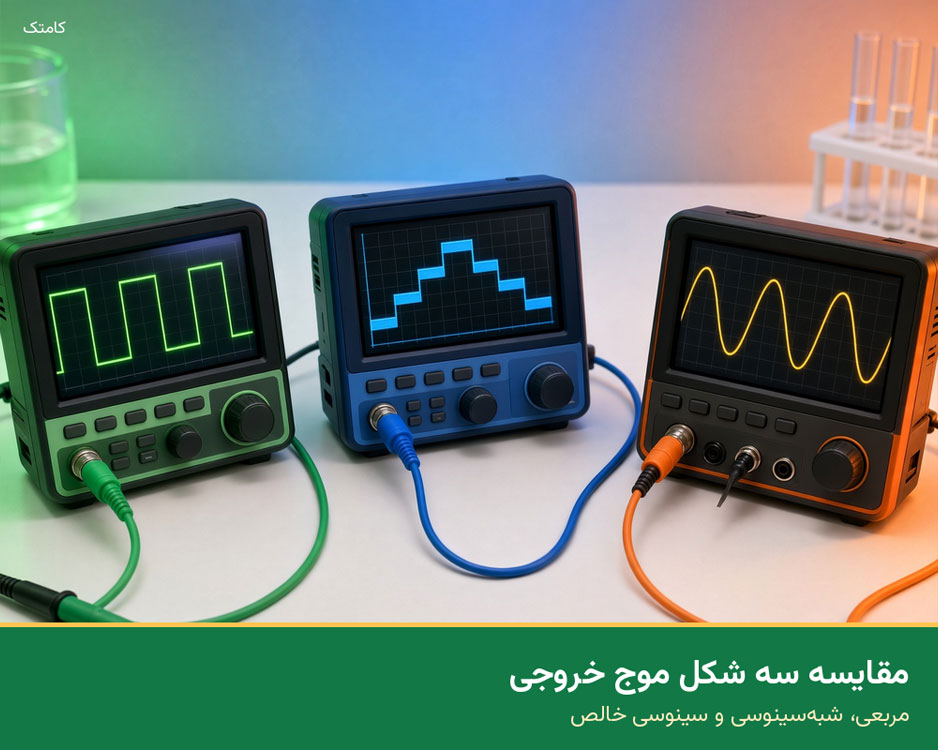

موج مربعی، شبه سینوسی و سینوسی خالص چه تفاوتی دارند؟
| شکل موج خروجی | کیفیت برق | بار مناسب | محدودیت اصلی |
|---|---|---|---|
| مربعی | اعوجاج بسیار بالا | هیتر و بار مقاومتی ساده | صدای موتور، گرم شدن ترانس و آسیب به بار حساس |
| شبه سینوسی | موج پله‌ای اصلاح‌شده | روشنایی، شارژر ساده و ابزار سبک | نویز صوتی و ناسازگاری با برخی منابع تغذیه و کمپرسورها |
| سینوسی خالص | نزدیک به برق شهر | یخچال، کولر، پمپ، تجهیزات پزشکی و رایانه | پیچیدگی و هزینه بالاتر مدار کنترل و فیلتر |
برای یخچال، کولر گازی، پمپ و هر باری که ترانس یا موتور القایی دارد، اینورتر سینوسی خالص گزینه مناسب‌تری است. خروجی شبه سینوسی ممکن است دستگاه را روشن کند، اما راندمان را کاهش می‌دهد و عمر کمپرسور را کوتاه می‌کند.
اینورتر خانگی، خورشیدی و درایو صنعتی چه تفاوتی دارند؟
در بازار ایران عنوان اینورتر به چند تجهیز متفاوت اطلاق می‌شود. مبدل ۱۲ به ۲۲۰ فقط DC را به AC با فرکانس ثابت تبدیل می‌کند. درایو فرکانس متغیر برق شهر را دریافت می‌کند و AC با فرکانس قابل تنظیم برای کنترل دور تولید می‌کند. اینورتر خورشیدی علاوه بر تبدیل، یا با شبکه هم‌فاز می‌شود یا شارژ باتری را مدیریت می‌کند. مقایسه درایو AC و DC در صفحه انواع درایو الکتریکی آمده است. اگر هدف، سامانه خورشیدی با شارژر یکپارچه باشد، ساختار آن در مقاله سانورتر خورشیدی جداگانه بررسی شده است.
| نوع دستگاه | ورودی | خروجی | کاربرد اصلی |
|---|---|---|---|
| مبدل DC به AC | باتری ۱۲، ۲۴ یا ۴۸ ولت | حدود ۲۳۰ ولت و ۵۰ هرتز ثابت | برق اضطراری، خودرو و بار سبک |

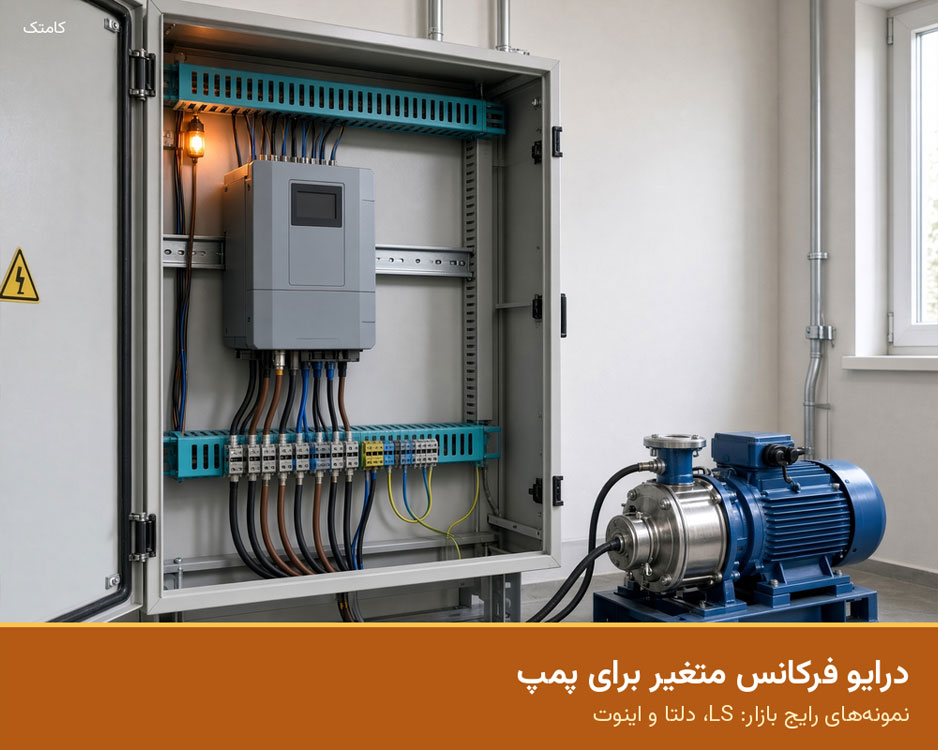

| درایو VFD | برق شهر تک‌فاز یا سه‌فاز | AC با فرکانس متغیر | پمپ، فن، نوار نقاله و کمپرسور |
| اینورتر آن‌گرید | رشته پنل خورشیدی | AC هم‌فاز با شبکه | کاهش برداشت از شبکه و تزریق مازاد |
| آف‌گرید یا هیبرید | پنل، باتری و در صورت وجود برق شهر | AC مستقل یا پشتیبان | ویلا، باغ و نقاط با قطعی مکرر |
برد اینورتر در کولر، یخچال، لباسشویی و جوش چه وظیفه‌ای دارد؟

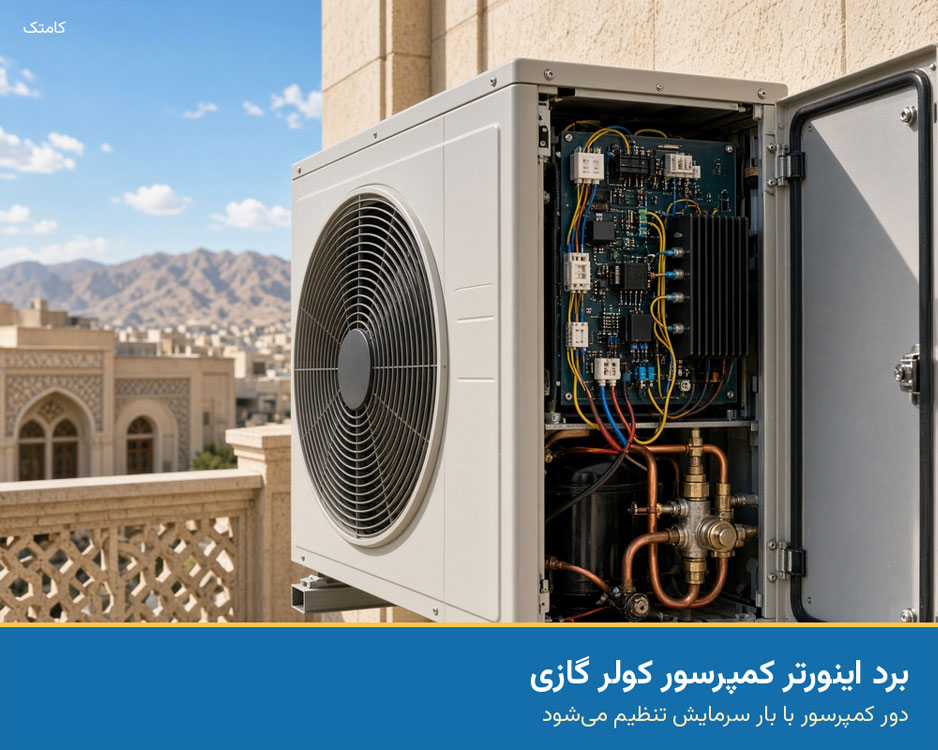

در کولر گازی اینورتر، برد یونیت بیرونی با اصلاح ضریب توان و ماژول IPM، دور کمپرسور را متناسب با بار سرمایشی تنظیم می‌کند. در یخچال ساید همین سازوکار، تعداد استارت و توقف ناگهانی کمپرسور را کاهش می‌دهد. لباسشویی Direct Drive با برد اینورتر، شتاب‌گیری و ترمز موتور را کنترل می‌کند. در دستگاه جوش اینورتر، کلیدزنی فرکانس بالا حجم ترانس را کم می‌کند و جریان جوش را پایدارتر نگه می‌دارد. در این تجهیزات، منشأ خرابی غالباً باس DC، درایور گیت یا خود سوئیچ قدرت است، نه صرفاً برد فرمان.

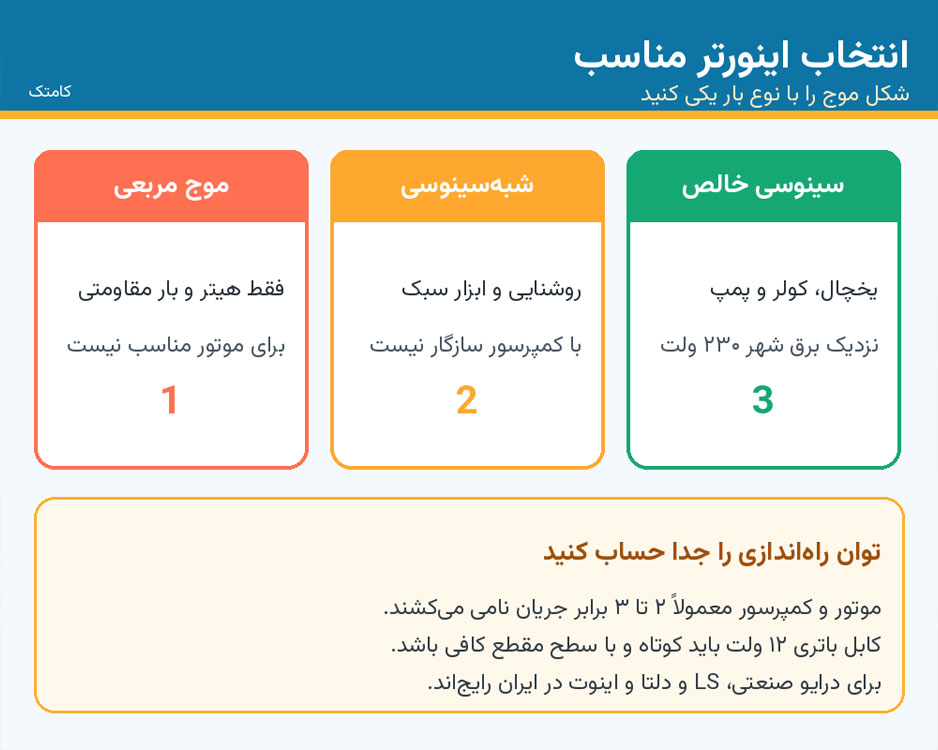

انتخاب اینورتر بر چه توان و شکل موجی استوار است؟
توان درج‌شده روی پلاک دستگاه به‌تنهایی معیار انتخاب نیست. بار موتوری در لحظه راه‌اندازی چندین برابر جریان نامی می‌کشد. برای یخچال، پمپ و ابزار برقی باید توان پیوسته و توان لحظه‌ای جداگانه محاسبه شود. اگر بار دارای ترانس یا موتور است، خروجی شبه سینوسی مناسب نیست. کابل باتری باید کوتاه و با سطح مقطع کافی باشد؛ افت ولتاژ روی مسیر ۱۲ ولت به‌سرعت خطای کمبود ولتاژ ایجاد می‌کند. در درایو صنعتی، توان نامی دستگاه اندکی بالاتر از موتور انتخاب می‌شود و زمان شتاب و توقف با اینرسی بار تنظیم می‌گردد.

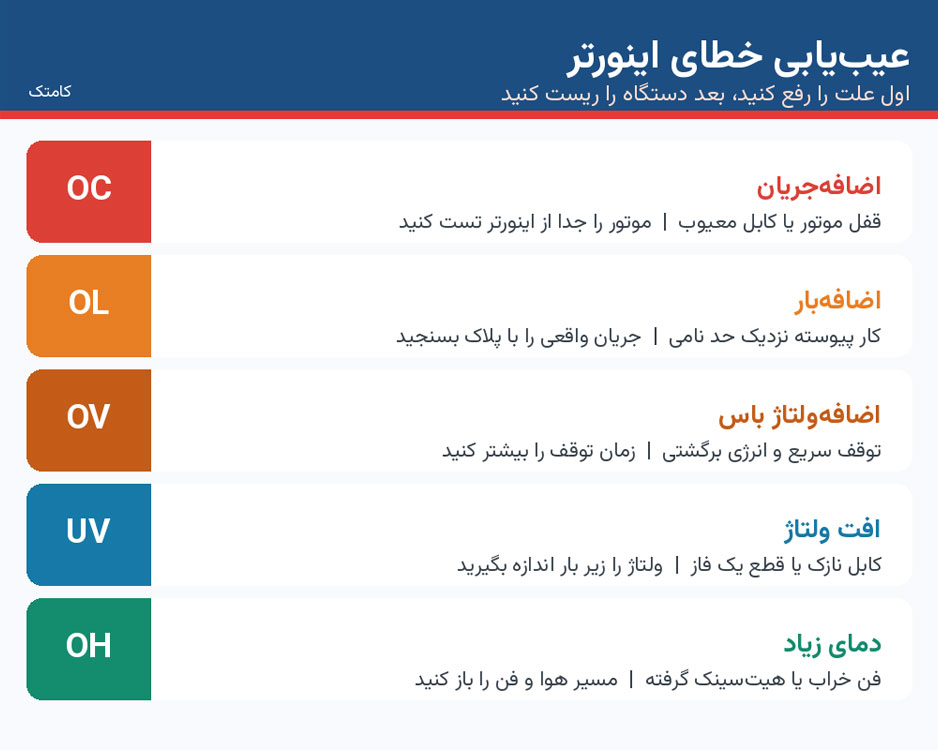

عیب‌یابی خطای اینورتر از کدام نشانه آغاز می‌شود؟
نخست تغذیه ورودی، مسیر تهویه و بار مکانیکی بررسی شود و سپس طبقه قدرت. بازنشانی مکرر خطای اضافه‌جریان، بدون رفع علت، ماژول IGBT را در معرض سوختن قرار می‌دهد.
| کد یا علامت | معنی | علت متداول | اقدام نخست |
|---|---|---|---|
| OC | اضافه‌جریان | قفل مکانیکی، کابل معیوب، شتاب بسیار کوتاه، سوئیچ آسیب‌دیده | بار آزاد شود و موتور جدا از اینورتر آزمون گردد |
| OL | اضافه‌بار | موتور کوچک‌تر از بار یا کار پیوسته نزدیک جریان نامی | جریان واقعی با پلاک موتور مقایسه شود |
| OV | اضافه‌ولتاژ باس | توقف سریع، انرژی برگشتی موتور، نبود مقاومت ترمز | زمان توقف افزایش یابد و مدار ترمز بررسی شود |
| UV | افت ولتاژ | سطح مقطع ناکافی کابل، قطع یک فاز، ضعف باتری | ولتاژ زیر بار واقعی اندازه‌گیری شود |
| OH | افزایش دما | خرابی فن، گرفتگی هیت‌سینک، تهویه نامناسب تابلو | مسیر هوا و عملکرد فن بازبینی شود |
آزمون برد قدرت اینورتر با چه ترتیبی انجام می‌شود؟
پس از تخلیه باس، مقاومت بین پایه‌های کلکتور و امیتر، یا درین و سورس، در حالت دیود مولتی‌متر اندازه‌گیری می‌شود. اتصال کوتاه دو سر یک شاخه معمولاً نشان‌دهنده سوختن ماژول است. تعویض IGBT بدون آزمون درایور گیت، تغذیه ایزوله و مدار اسنابر کافی نیست و قطعه نو نیز دوباره آسیب می‌بیند. بادکردگی خازن، افزایش ESR یا بوی سوختگی، نشانه ریپل زیاد و تنش حرارتی روی سوئیچ است. اگر دستگاه حتی در حالت بی‌بار خطای OC بدهد، احتمال اتصال کوتاه داخلی طبقه قدرت یا خرابی گیت‌درایور بیش از عیب موتور است.
در نصب، سطح مقطع و طول کابل موتور، اتصال زمین و فاصله از سیم فرمان باید رعایت شود. کابل خروجی بلند و بدون فیلتر، جریان نشتی و خطای زمین ایجاد می‌کند. جریان نامی، فرکانس پایه، زمان شتاب و حد گشتاور باید با پلاک موتور منطبق باشد. انتقال پارامتر از دستگاه دیگر، یکی از علل پنهان تکرار خطا است.
