آشنایی با اجزای تشکیل‌دهنده تابلو روان

تابلو روان LED چیست و چگونه کار می‌کند؟

در سطح شهر انواع مختلفی از تابلوهای تبلیغاتی مانند چلنیوم، حروف برجسته، تابلو استیل، تابلو نئون، فلکس، بک‌لایت، LED ثابت و تابلو روان LED دیده می‌شود. تفاوت اصلی تابلو روان با بسیاری از تابلوهای سنتی این است که محتوای آن ثابت نیست و می‌توان متن، ساعت، تاریخ، افکت‌های حرکتی و در مدل‌های فول‌کالر، تصویر و ویدئو را با استفاده از سیستم کنترل تغییر داد.

اگر هدف شما آموزش ساخت تابلو روان، شناخت قطعات تابلو LED، برنامه‌ریزی تابلو روان یا عیب‌یابی تابلو روان است، باید ارتباط بین ماژول LED، کارت کنترل، پاور سوئیچینگ، کابل‌های دیتا، سیم‌های تغذیه و نرم‌افزار را به‌صورت یک سیستم کامل بشناسید. در این راهنما این بخش‌ها به زبان ساده اما فنی بررسی می‌شوند. 💡

تابلو روان یا LED Display نمایشگری ماژولار است که از کنار هم قرار گرفتن تعداد زیادی پیکسل LED ساخته می‌شود. این پیکسل‌ها با فرمان کارت کنترل روشن و خاموش شده یا شدت نور آن‌ها تغییر می‌کند تا متن، اعداد، اشکال، تصاویر و افکت‌های حرکتی روی صفحه ایجاد شوند.

در تابلوهای ساده تک‌رنگ، محتوا معمولاً شامل متن، ساعت، تاریخ، قیمت یا پیام‌های اطلاع‌رسانی است. در تابلوهای Full Color می‌توان تصاویر گرافیکی، انیمیشن و ویدئو را نیز نمایش داد. پخش صدا جزء ذات ماژول LED نیست و در پروژه‌هایی که به صدا نیاز دارند باید از پلیر و تجهیزات صوتی جداگانه استفاده شود.

تفاوت تابلو LED ثابت و تابلو روان چیست؟

در تابلو LED ثابت، آرایش LEDها معمولاً برای نمایش یک طرح مشخص ساخته می‌شود و محتوا تغییرپذیری محدودی دارد. اما در تابلو روان دیجیتال، محتوا از طریق کارت کنترل و نرم‌افزار مدیریت می‌شود و می‌توان بدون تغییر سخت‌افزار، پیام‌های جدید را روی نمایشگر ارسال کرد.

مزایای تابلو روان برای فروشگاه و تبلیغات شهری

استفاده از تابلو روان زمانی مفید است که کسب‌وکار به محتوای قابل تغییر و نمایش پیام‌های متعدد نیاز داشته باشد. مهم‌ترین مزایای آن عبارت‌اند از:

• قابلیت تغییر سریع محتوا: متن و پیام تبلیغاتی بدون ساخت مجدد تابلو قابل تغییر است.
• جذابیت بصری بالا: حرکت متن، تغییر رنگ و افکت‌های تصویری توجه بیشتری ایجاد می‌کنند.
• امکان زمان‌بندی محتوا: در سیستم‌های پشتیبانی‌شده می‌توان پیام‌های مختلف را در ساعت‌های مشخص نمایش داد.
• تنوع ابعاد: با کنار هم قرار دادن ماژول‌ها می‌توان نمایشگر را در اندازه‌های مختلف ساخت.
• مصرف انرژی قابل مدیریت: مصرف واقعی به ابعاد نمایشگر، روشنایی، دات پیچ، رنگ محتوا و نوع ماژول بستگی دارد.
• امکان استفاده داخل یا خارج ساختمان: به شرط انتخاب ماژول، کابینت، آب‌بندی و تجهیزات مناسب محیط نصب.
• قابلیت اتصال به سیستم‌های آنلاین: برخی کنترلرها امکان مدیریت از طریق شبکه، Wi-Fi یا سیستم مرکزی را دارند.

انواع تابلو روان از نظر رنگ و نوع نمایش

تابلو روان تک‌رنگ

در تابلو روان تک‌رنگ تمام پیکسل‌ها یک رنگ اصلی مانند قرمز، سبز، سفید، زرد یا آبی دارند. این مدل برای نمایش قیمت، ساعت، اطلاعیه و متن‌های تبلیغاتی ساده گزینه‌ای اقتصادی و کاربردی است.

تابلو روان چندرنگ

در مدل‌های دو رنگ، سه رنگ یا چندرنگ محدود، ترکیب LEDها امکان نمایش تعداد مشخصی رنگ را ایجاد می‌کند. این تابلوها از نظر امکانات تصویری بین مدل تک‌رنگ و فول‌کالر قرار می‌گیرند.

تابلو روان فول کالر

تابلو روان فول کالر RGB می‌تواند طیف گسترده‌ای از رنگ‌ها را تولید کند. در ماژول‌های جدید معمولاً هر پیکسل از LEDهای RGB یا پکیج‌های SMD دارای اجزای قرمز، سبز و آبی ساخته می‌شود.

این نوع نمایشگر برای تبلیغات تصویری، منوی دیجیتال، تلویزیون شهری، نمایش ویدئو و پروژه‌هایی که کیفیت گرافیکی اهمیت دارد استفاده می‌شود.

قطعات تابلو روان LED؛ هر بخش چه کاری انجام می‌دهد؟

برای ساخت تابلو روان چند قطعه اصلی با یکدیگر کار می‌کنند. خرابی یا انتخاب اشتباه هر یک از این قطعات می‌تواند باعث خاموشی، پرش تصویر، تغییر رنگ یا نمایش ناقص محتوا شود.

اگر در زمینه قطعه‌شناسی، ولتاژ، جریان و تست مدار تجربه کمی دارید، یادگیری مباحث آموزش الکترونیک کاربردی قبل از ورود به تعمیرات حرفه‌ای تابلو روان بسیار مفید است.

ماژول LED؛ اصلی‌ترین بخش نمایشگر

ماژول تابلو روان صفحه‌ای شامل PCB، LEDها یا پکیج‌های SMD، آی‌سی‌های درایور، کانکتورهای دیتا و ورودی تغذیه است. چند ماژول در کنار هم صفحه اصلی تابلو را می‌سازند.

هنگام انتخاب ماژول LED چه مشخصاتی مهم است؟

• Pixel Pitch یا دات پیچ
• رزولوشن هر ماژول
• ابعاد فیزیکی ماژول
• نوع LED یا SMD
• Indoor یا Outdoor بودن
• شدت روشنایی
• زاویه دید
• نسبت اسکن یا Scan Rate
• Refresh Rate یا نرخ تازه‌سازی
• ولتاژ و توان مصرفی
• نوع رابط و درایور
• سازگاری با کارت کنترل

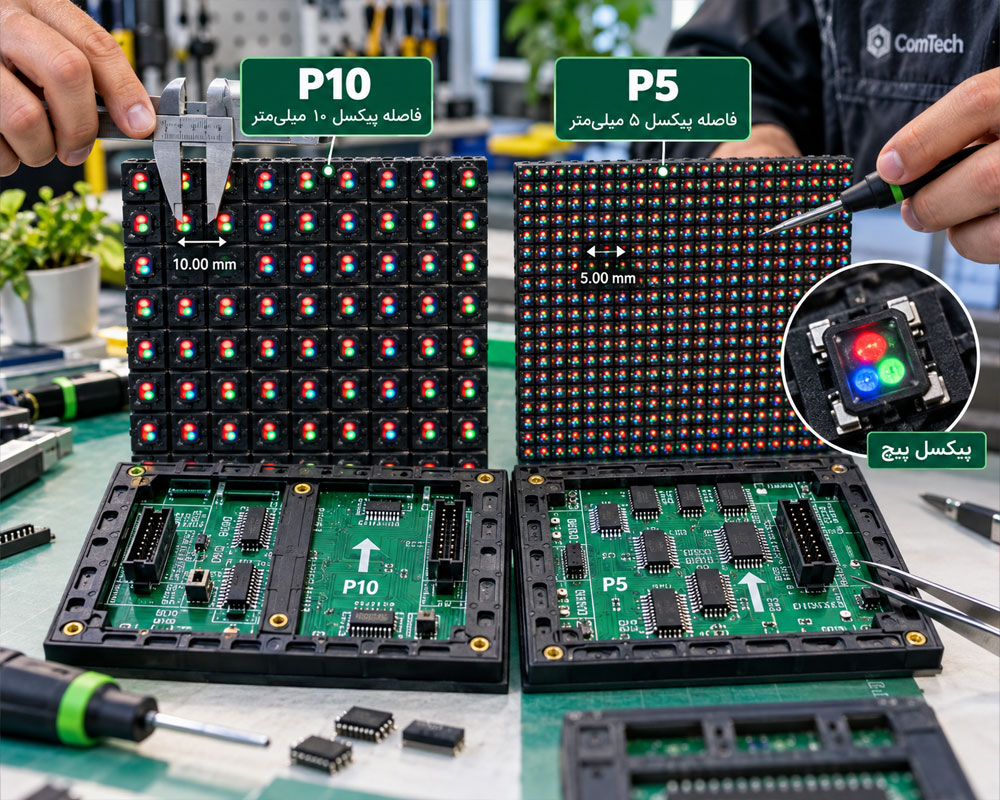

Pixel Pitch یا دات پیچ چیست؟

دات پیچ فاصله مرکز یک پیکسل تا مرکز پیکسل مجاور است و معمولاً با حرف P معرفی می‌شود؛ برای مثال P10، P8، P5 یا P4.

هرچه عدد Pixel Pitch کوچک‌تر باشد، تعداد پیکسل‌ها در یک سطح مشخص بیشتر شده و در فاصله نزدیک، تصویر جزئیات بیشتری خواهد داشت. در مقابل، ماژول‌های با دات پیچ بزرگ‌تر معمولاً برای مشاهده از فاصله بیشتر استفاده می‌شوند.

پیکسل تابلو فول‌کالر از چه چیزی ساخته شده است؟

در ماژول‌های فول‌کالر جدید، یک پیکسل معمولاً از سه مؤلفه رنگی Red، Green و Blue تشکیل می‌شود. این سه رنگ ممکن است در یک پکیج SMD مجتمع شده باشند یا در برخی ساختارهای DIP از LEDهای مجزا استفاده شود.

با تغییر شدت هر مؤلفه RGB می‌توان رنگ‌های مختلف را ایجاد کرد؛ بنابراین بیان اینکه هر پیکسل فول‌کالر همیشه از «چهار LED» تشکیل شده، برای همه ماژول‌ها صحیح نیست.

Scan Rate و Refresh Rate چه تفاوتی دارند؟

این دو اصطلاح در خرید ماژول تابلو روان گاهی با یکدیگر اشتباه گرفته می‌شوند.

Scan Rate یا نسبت اسکن

در روش اسکن، همه ردیف‌های LED به‌طور هم‌زمان درایو نمی‌شوند و کنترلر و آی‌سی‌های درایور گروه‌های مختلف را با سرعت زیاد فعال می‌کنند. نسبت‌هایی مانند 1/4، 1/8، 1/16 یا 1/32 Scan بسته به طراحی ماژول دیده می‌شوند.

Refresh Rate یا نرخ تازه‌سازی

Refresh Rate نشان می‌دهد تصویر در هر ثانیه چند مرتبه بازسازی می‌شود. نرخ تازه‌سازی مناسب به‌خصوص در نمایشگرهایی که با دوربین فیلم‌برداری می‌شوند اهمیت دارد؛ زیرا نرخ پایین می‌تواند در تصویر دوربین باعث خطوط، پرش یا فلیکر شود.

برد کنترلر تابلو روان؛ مغز سیستم نمایش

کارت کنترل تابلو روان اطلاعات محتوای نمایشی را دریافت، پردازش و به ماژول‌ها ارسال می‌کند. انتخاب کارت باید بر اساس نوع ماژول، رزولوشن کل تابلو، رابط ارتباطی و امکانات موردنیاز انجام شود.

کارت کنترل آفلاین یا Asynchronous

در سیستم آفلاین، محتوا ابتدا روی کارت کنترل ذخیره می‌شود و پس از آن تابلو برای نمایش برنامه به اتصال دائمی کامپیوتر نیاز ندارد.

بسته به مدل کنترلر، انتقال محتوا می‌تواند از طریق روش‌هایی مانند:

• USB یا فلش مموری
• Wi-Fi
• LAN
• شبکه موبایل در کنترلرهای پشتیبانی‌شده

انجام شود.

کارت کنترل آنلاین یا Synchronous

در نمایشگرهای بزرگ و سیستم‌هایی که محتوای زنده، ویدئو یا مدیریت لحظه‌ای نیاز دارند، از ساختارهای آنلاین و سینکرون استفاده می‌شود. در این سیستم‌ها ممکن است Sending Card، Receiving Card، ویدئو پروسسور و سیستم پخش نیز وجود داشته باشد.

هنگام انتخاب کارت کنترل چه مواردی را بررسی کنیم؟

• حداکثر رزولوشن قابل پشتیبانی
• تعداد پیکسل‌های عرض و ارتفاع تابلو
• نوع ماژول و Scan Rate
• نوع HUB یا رابط خروجی
• تک‌رنگ یا فول‌کالر بودن تابلو
• آنلاین یا آفلاین بودن پروژه
• نوع ارتباط موردنیاز
• پشتیبانی نرم‌افزاری کارت

پاور تابلو روان؛ انتخاب منبع تغذیه مناسب

منبع تغذیه سوئیچینگ تابلو روان برق ورودی AC را به ولتاژ DC موردنیاز ماژول‌ها و تجهیزات کنترل تبدیل می‌کند. بسیاری از ماژول‌های رایج تابلو LED با محدوده نزدیک به ۵ ولت DC کار می‌کنند، اما ولتاژ دقیق باید همیشه از روی مشخصات سازنده ماژول بررسی شود.

برای آشنایی بیشتر با ساختار SMPS و خرابی‌های این قسمت می‌توانید مطالب مرتبط با تعمیر منبع تغذیه را مطالعه کنید.

ظرفیت پاور تابلو روان چگونه محاسبه می‌شود؟

برای انتخاب پاور نباید از یک عدد ثابت برای همه تابلوها استفاده کرد. ابتدا باید حداکثر توان مصرفی هر ماژول از دیتاشیت یا مشخصات فروشنده معتبر استخراج شود.

سپس می‌توان مجموع توان موردنیاز را با رابطه ساده زیر محاسبه کرد:

توان کل ماژول‌ها = تعداد ماژول × حداکثر توان هر ماژول

مصرف کارت کنترل و سایر تجهیزات نیز باید اضافه شود و پاور با حاشیه مناسب طبق توصیه سازنده انتخاب گردد.

اشتباه رایج در سیم‌کشی پاور

وصل کردن تعداد زیادی ماژول به یک مسیر سیم باریک یا انتقال تمام جریان از کانکتور یک ماژول به ماژول‌های بعدی می‌تواند باعث افت ولتاژ، داغ شدن سیم، کاهش روشنایی و تغییر رنگ شود.

در تابلوهای بزرگ بهتر است توزیع تغذیه به‌صورت مهندسی‌شده انجام شود و هر گروه از ماژول‌ها مسیر تغذیه مناسب داشته باشند.

کابل فلت، HUB و مسیر انتقال داده در تابلو روان

داده‌های تصویری باید از کنترلر به ماژول‌های LED منتقل شوند. در سیستم‌های ساده این ارتباط معمولاً با کابل فلت و کانکتورهای IDC انجام می‌شود. در نمایشگرهای فول‌کالر بزرگ‌تر، کارت‌های دریافت و HUB Board نیز می‌توانند در مسیر داده قرار بگیرند.

خرابی کابل فلت چه علائمی ایجاد می‌کند؟

• خاموش شدن یک ردیف یا بخش از نمایشگر
• نمایش نامنظم پیکسل‌ها
• پرش تصویر در یک قسمت
• نمایش خطوط یا الگوهای غیرعادی
• قطع شدن داده در ماژول‌های بعدی زنجیره

در عیب‌یابی، همیشه قبل از تعویض ماژول، سلامت کابل دیتا، سوکت و جهت صحیح اتصال بررسی شود.

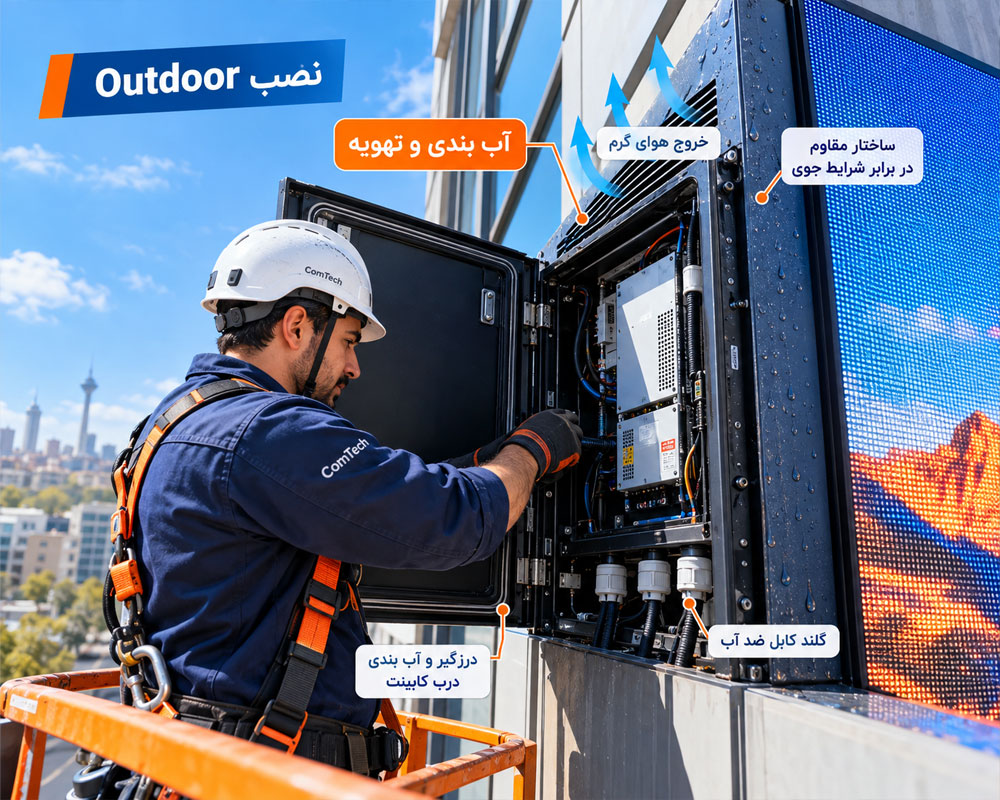

قاب، آب‌بندی و تهویه تابلو روان Outdoor

صرفاً استفاده از ماژول Outdoor به معنی ضدآب بودن کامل تابلو نیست. قاب، محل ورود کابل، پشت ماژول‌ها، پیچ‌ها و درزهای بدنه نیز باید در برابر رطوبت به‌درستی محافظت شوند.

برای نصب فضای باز چه مواردی مهم است؟

• انتخاب ماژول مناسب Outdoor
• آب‌بندی محل قرارگیری ماژول‌ها
• جلوگیری از ورود مستقیم باران از پشت قاب
• آب‌بندی ورودی کابل‌ها
• طراحی مسیر خروج احتمالی آب
• تهویه مناسب بدون ایجاد مسیر مستقیم نفوذ آب
• محافظت اتصالات برق شهر
• اتصال حفاظتی بدنه فلزی در طراحی‌های مربوطه

مقایسه قطعات اصلی تابلو روان و وظیفه هر کدام

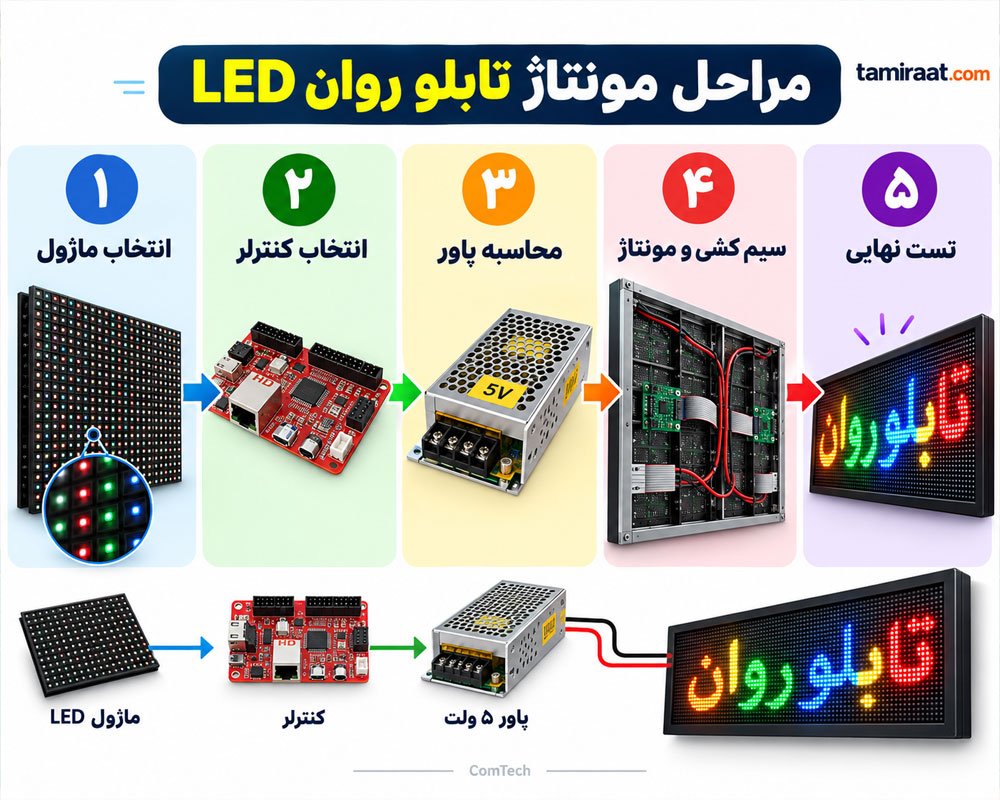

مراحل ساخت و مونتاژ تابلو روان LED

مرحله اول: ابعاد و رزولوشن تابلو را تعیین کنید

قبل از خرید قطعات باید مشخص کنید تابلو چه ابعادی دارد، در چه فاصله‌ای دیده می‌شود و چه نوع محتوایی نمایش خواهد داد.

مرحله دوم: ماژول مناسب انتخاب کنید

Pixel Pitch، رنگ، رزولوشن، روشنایی، Scan Rate، Indoor یا Outdoor بودن و توان مصرفی را بررسی کنید.

مرحله سوم: کارت کنترل را بر اساس رزولوشن انتخاب کنید

تعداد کل پیکسل‌های عرض و ارتفاع را محاسبه کرده و کنترلری انتخاب کنید که علاوه بر رزولوشن، نوع ماژول و روش اسکن را پشتیبانی کند.

مرحله چهارم: توان مصرفی و تعداد پاورها را محاسبه کنید

مجموع توان ماژول‌ها و تجهیزات کنترل را محاسبه و پاورها را به چند ناحیه منطقی تقسیم کنید.

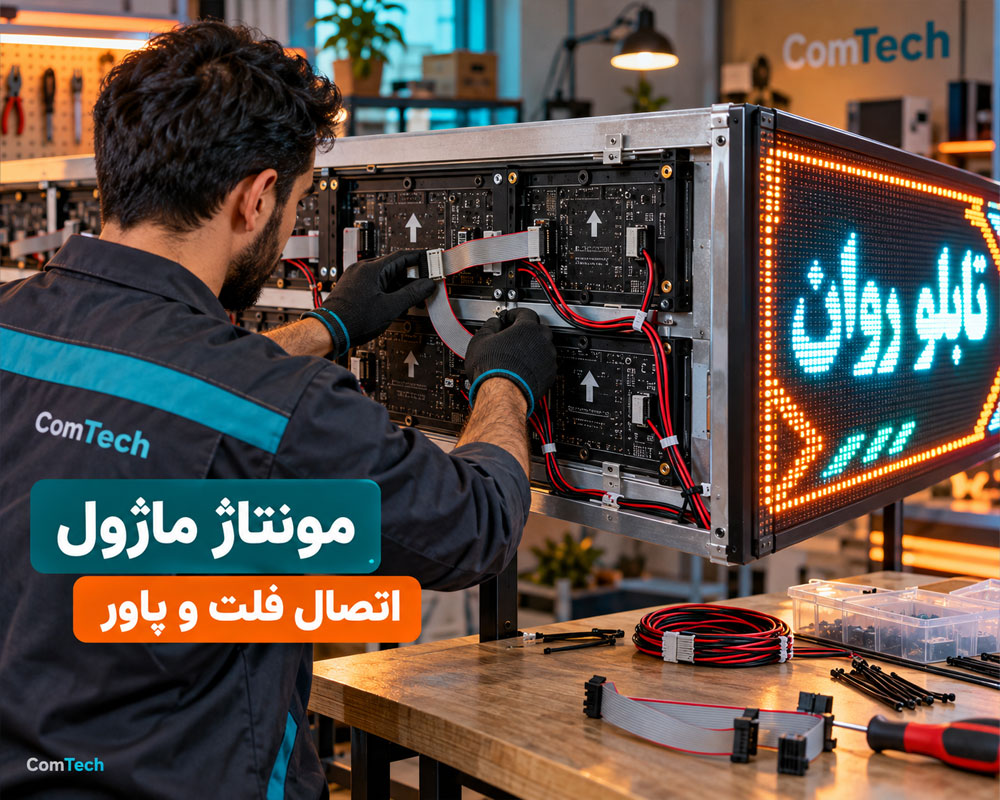

مرحله پنجم: ماژول‌ها را روی فریم نصب کنید

ماژول‌ها باید کاملاً هم‌سطح باشند. فاصله یا اختلاف ارتفاع بین ماژول‌ها در تابلوهای فول‌کالر به‌خصوص از فاصله نزدیک قابل مشاهده خواهد بود.

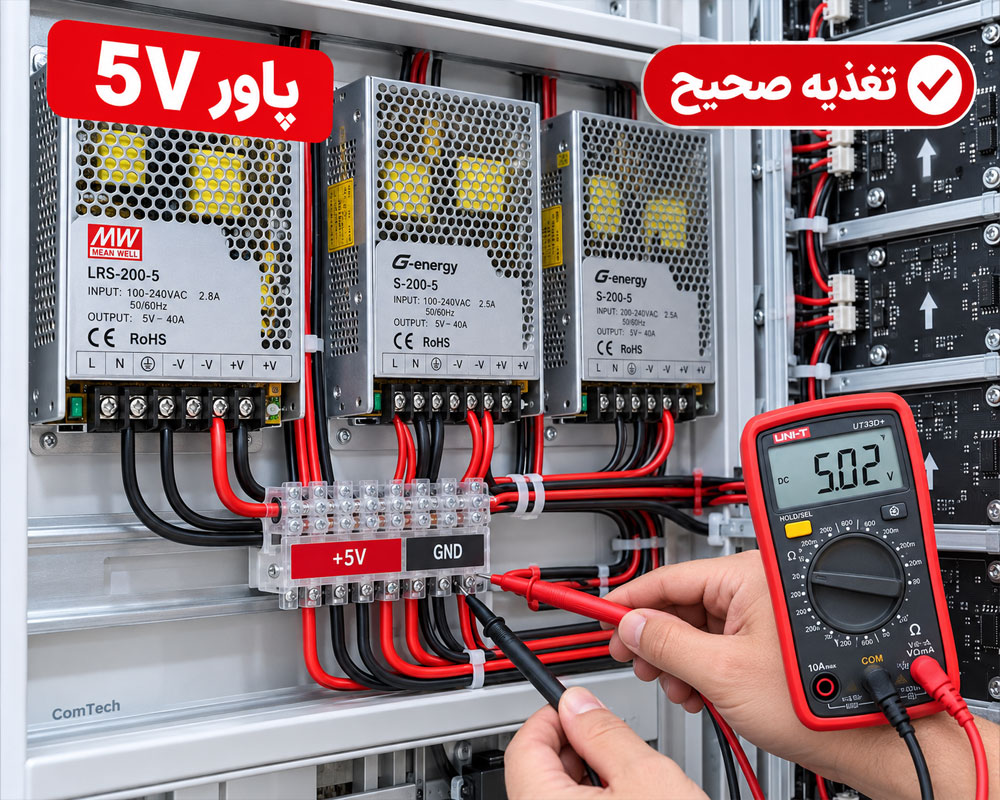

مرحله ششم: سیم‌کشی تغذیه را اجرا کنید

مسیرهای مثبت و منفی DC باید با سطح مقطع مناسب، اتصال محکم و طول منطقی اجرا شوند.

مرحله هفتم: کابل‌های دیتا را متصل کنید

جهت ورودی و خروجی دیتا اهمیت دارد. علامت‌های Input، Output و فلش روی PCB ماژول باید بررسی شوند.

مرحله هشتم: برنامه اولیه را ارسال کنید

نوع ماژول، رزولوشن، جهت اتصال، پارامترهای اسکن و سایر تنظیمات باید متناسب با سخت‌افزار وارد شوند.

مرحله نهم: تست روشنایی و تصویر انجام دهید

صفحه‌های تست قرمز، سبز، آبی، سفید و الگوهای متحرک برای پیدا کردن پیکسل‌های خراب، خطای رنگ و مشکل دیتا مفید هستند.

مرحله دهم: قاب را آب‌بندی و تست نهایی کنید

در پروژه‌های Outdoor علاوه بر تصویر، نفوذ آب، تهویه، دمای پاورها، استحکام فریم و ایمنی برق ورودی بررسی شوند.

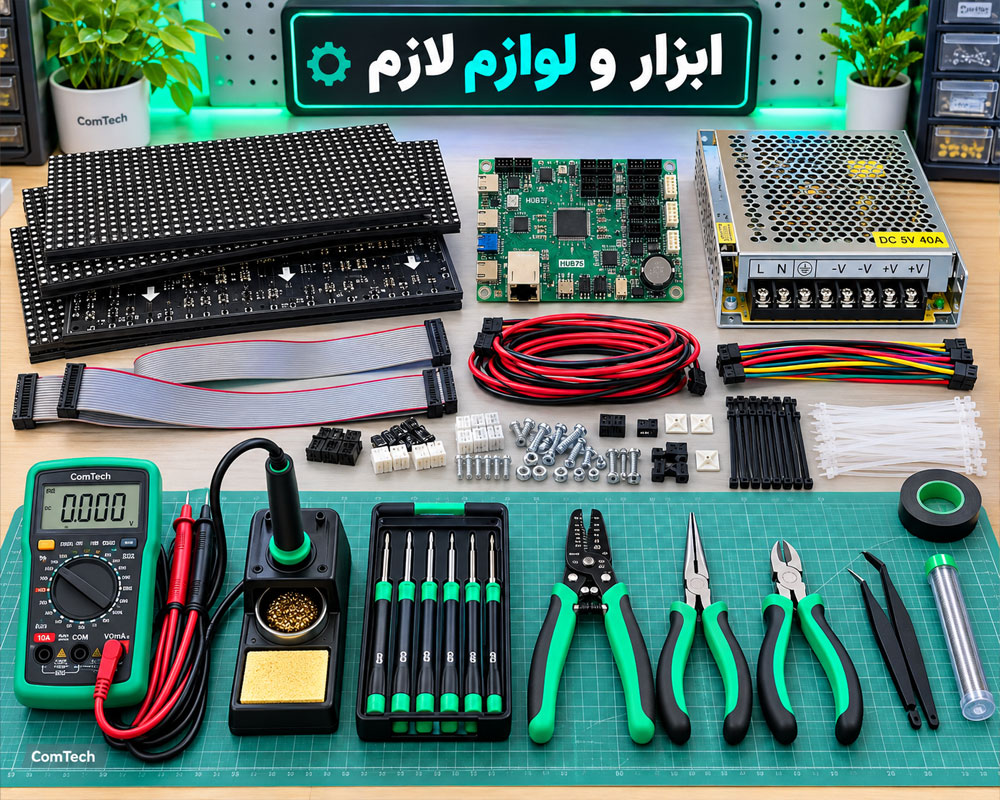

لوازم و ابزار موردنیاز برای ساخت تابلو روان

قطعات اصلی

• ماژول LED
• کارت کنترل یا سیستم Sender/Receiver
• پاور سوئیچینگ مناسب
• کابل فلت و سوکت IDC
• سیم تغذیه DC
• قاب یا کابینت
• HUB در سیستم‌های مربوطه
• پیچ، اسپیسر و متعلقات نصب
• تجهیزات آب‌بندی

ابزارهای کاربردی مونتاژ و تعمیر

• مولتی‌متر دیجیتال
• پیچ‌گوشتی و ابزار دستی مناسب
• سیم‌چین و سیم‌لخت‌کن
• هویه و تجهیزات لحیم‌کاری برای تعمیرات مربوطه
• پرس IDC در صورت ساخت کابل فلت
• آچار مناسب نقاط با دسترسی محدود
• بست کمربندی
• تستر LED یا ابزارهای تخصصی در تعمیرات پیشرفته

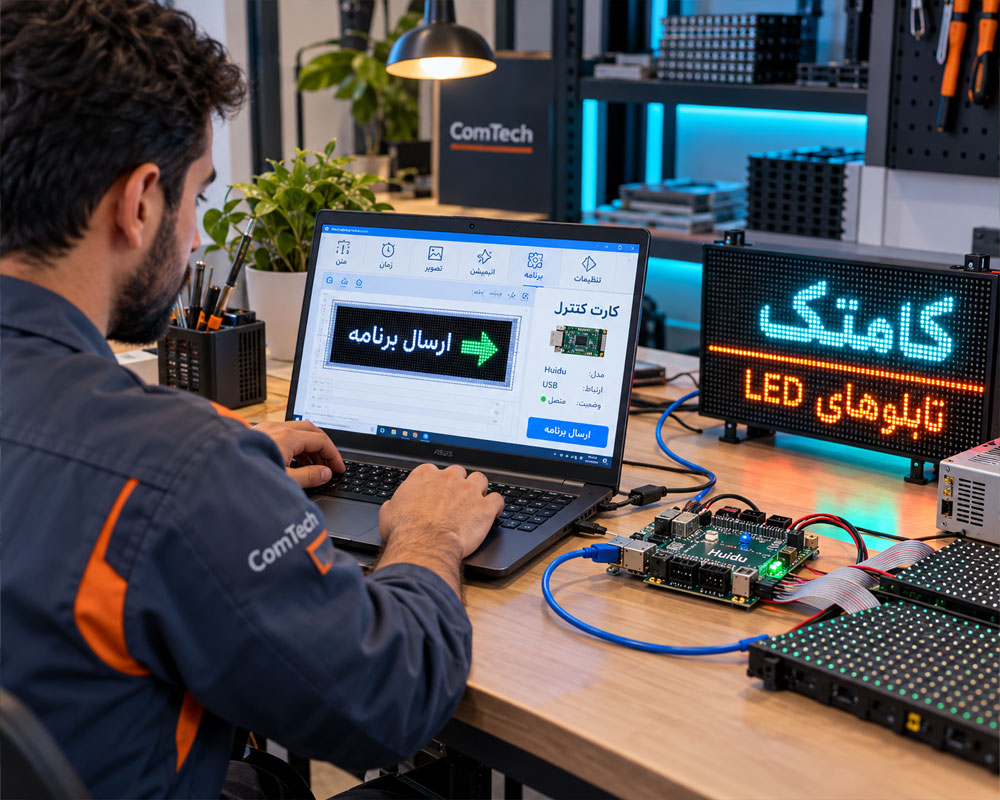

نرم‌افزار تابلو روان چه کاربردی دارد؟

نرم‌افزار تابلو روان رابط بین کاربر و کارت کنترل است. از طریق آن می‌توان محتوای نمایشگر را طراحی، تنظیم و به کنترلر ارسال کرد.

کارهایی که نرم‌افزار تابلو روان انجام می‌دهد

• نوشتن متن فارسی و انگلیسی
• تنظیم فونت و اندازه نوشته
• انتخاب سرعت حرکت متن
• ساخت چند صفحه یا Program
• تنظیم افکت ورود و خروج
• قرار دادن ساعت، تاریخ یا شمارنده در سیستم‌های پشتیبانی‌شده
• وارد کردن عکس و ویدئو در سیستم‌های فول‌کالر
• تنظیم روشنایی در کنترلرهای پشتیبانی‌شده
• زمان‌بندی اجرای محتوا
• ارسال محتوا با USB، شبکه یا Wi-Fi بر اساس نوع کنترلر

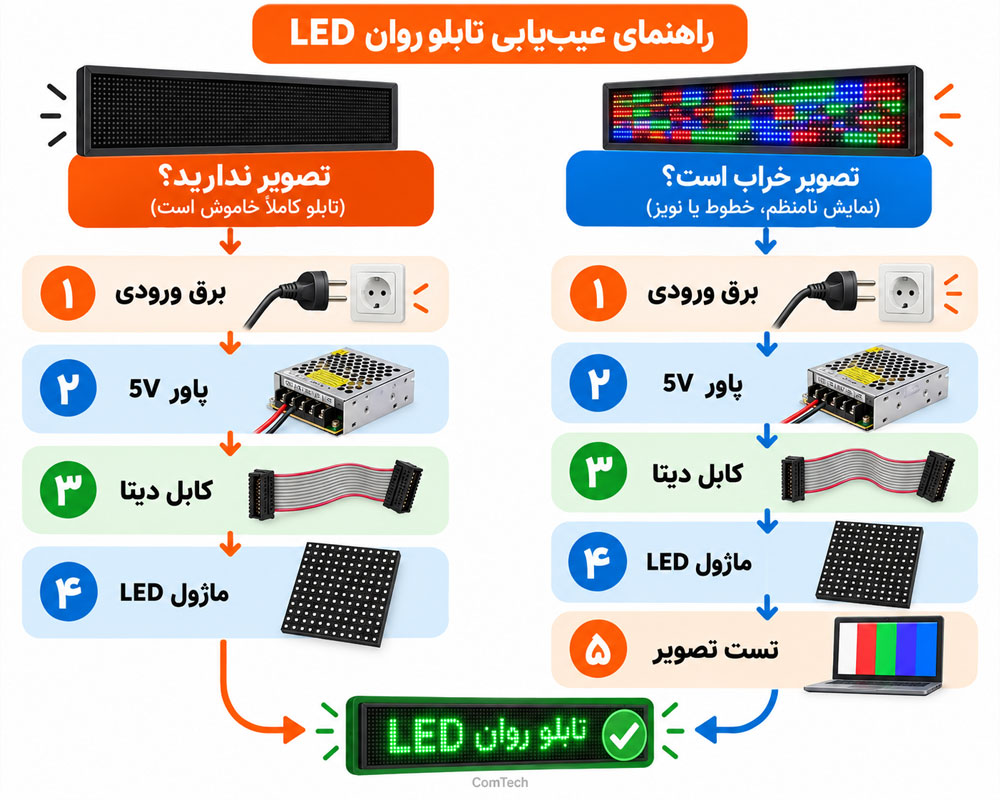

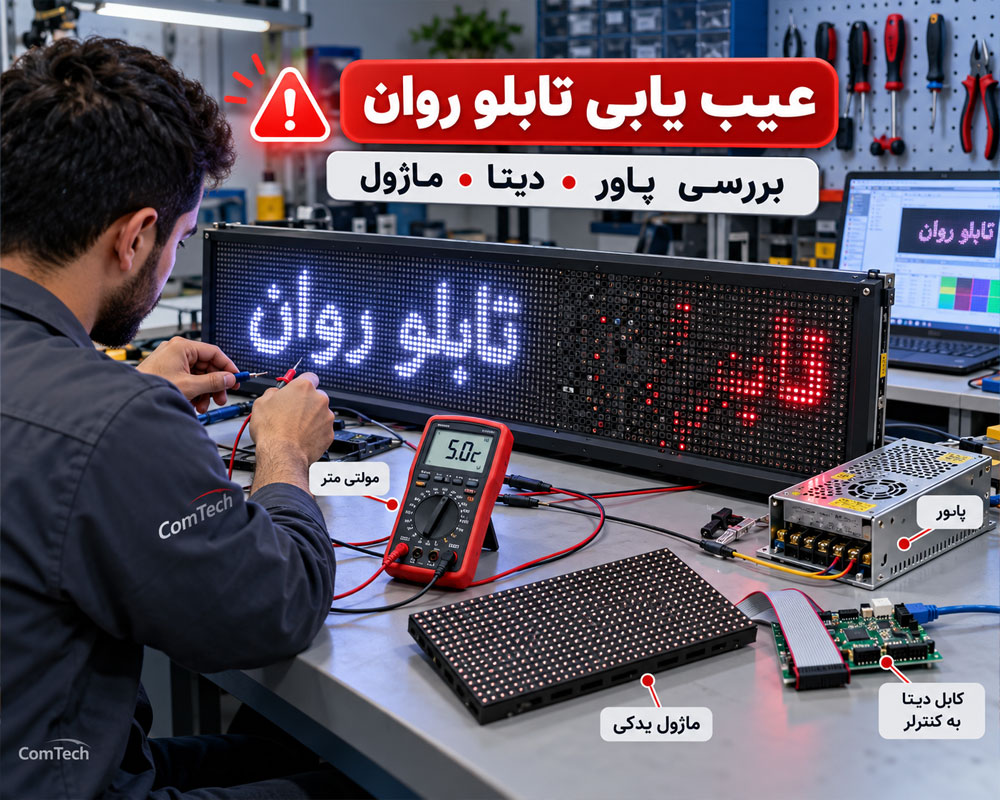

عیب‌یابی تابلو روان؛ از علامت خرابی تا قطعه مشکوک

در تعمیر تابلو روان نباید مستقیماً قطعه‌ای را تعویض کرد. ابتدا باید مشخص شود ایراد مربوط به برق ورودی، پاور DC، کابل تغذیه، کارت کنترل، کابل دیتا، تنظیمات یا خود ماژول است.

برای افرادی که قصد دارند تعمیر برد، آی‌سی درایور و مدارهای الکترونیکی را در سطح تخصصی دنبال کنند، مطالب آموزش تعمیر برد می‌تواند مهارت مکمل مناسبی باشد.

خرابی منبع تغذیه تابلو روان

اگر پاور نتواند ولتاژ پایدار در بار واقعی تأمین کند، ممکن است بخشی از تابلو خاموش شود، روشنایی کاهش پیدا کند یا کنترلر و ماژول‌ها به‌طور متناوب ریست شوند.

قبل از تعویض پاور چه چیزهایی را بررسی کنیم؟

• وجود برق ورودی
• ولتاژ خروجی بدون بار و زیر بار
• شل نبودن ترمینال‌ها
• سطح مقطع سیم خروجی
• بار متصل به پاور
• دمای پاور و تهویه
• آثار سوختگی یا بوی غیرعادی

خرابی ماژول LED

خرابی ماژول می‌تواند از یک پیکسل تا یک ردیف، ستون یا بخش بزرگ‌تری از تصویر را درگیر کند. اما قبل از تعویض کامل ماژول، کابل دیتا و تغذیه آن باید تست شوند.

خرابی کارت کنترل

اگر کارت کنترل راه‌اندازی نشود یا اطلاعات صحیح برای ماژول ارسال نکند، تابلو ممکن است کاملاً خاموش، ثابت، به‌هم‌ریخته یا بدون محتوای مورد انتظار باشد.

قبل از نتیجه‌گیری درباره خرابی سخت‌افزار، مواردی مانند تنظیمات رزولوشن، مدل ماژول، اسکن، نرم‌افزار، فایل کانفیگ و ارتباط شبکه نیز باید بررسی شوند.

چک‌لیست نصب و راه‌اندازی تابلو روان

• ☐ ابعاد و رزولوشن کل تابلو محاسبه شده است.
• ☐ کارت کنترل ظرفیت رزولوشن موردنیاز را دارد.
• ☐ نوع Scan ماژول با کنترلر سازگار است.
• ☐ توان مصرفی ماژول‌ها محاسبه شده است.
• ☐ پاورها با ظرفیت مناسب تقسیم‌بندی شده‌اند.
• ☐ سطح مقطع سیم‌های DC متناسب است.
• ☐ تمام ترمینال‌های تغذیه محکم هستند.
• ☐ کابل‌های دیتا در جهت صحیح نصب شده‌اند.
• ☐ ماژول‌ها کاملاً هم‌سطح هستند.
• ☐ تست رنگ قرمز، سبز، آبی و سفید انجام شده است.
• ☐ تهویه پاورها بررسی شده است.
• ☐ در تابلو Outdoor آب‌بندی کامل بررسی شده است.
• ☐ کابل برق ورودی از قسمت‌های دیتا منظم و ایمن عبور داده شده است.
• ☐ بدنه و اتصالات مکانیکی تابلو کنترل شده‌اند.
• ☐ تابلو قبل از تحویل چند ساعت تحت تست واقعی قرار گرفته است.

اشتباهات رایج در ساخت تابلو روان LED

• انتخاب کارت کنترل فقط از روی قیمت: ظرفیت پیکسل و سازگاری ماژول اهمیت بیشتری دارد.
• خرید پاور بدون محاسبه توان: باعث افت ولتاژ و ناپایداری سیستم می‌شود.
• اتصال تعداد زیاد ماژول به یک سیم: افت ولتاژ و داغ‌شدن مسیر را افزایش می‌دهد.
• عدم توجه به جهت کابل فلت: می‌تواند باعث عدم نمایش یا رفتار غیرعادی ماژول شود.
• آب‌بندی بدون تهویه مناسب: دمای داخل قاب را بالا می‌برد.
• استفاده از تنظیمات ماژول دیگر: ممکن است باعث تصویر خراب یا رنگ‌بندی اشتباه شود.
• تعویض فوری ماژول: گاهی ایراد فقط از کابل فلت یا تغذیه است.
• بی‌توجهی به اتصالات برق شهر: مهم‌ترین ریسک ایمنی تابلو در بخش ورودی AC قرار دارد.

روش واقعی یادگیری ساخت و تعمیر تابلو روان

مرحله ۱: الکترونیک پایه را یاد بگیرید

ولتاژ AC و DC، جریان، توان، اتصال سری و موازی، مولتی‌متر و منبع تغذیه را بشناسید.

مرحله ۲: یک ماژول را به‌تنهایی راه‌اندازی کنید

قبل از ساخت تابلو بزرگ، یک یا چند ماژول را با پاور و کنترلر آزمایش کنید و مسیر دیتا و تغذیه را یاد بگیرید.

مرحله ۳: رزولوشن را محاسبه کنید

تعداد پیکسل‌های یک ماژول را در تعداد ماژول‌های طول و ارتفاع ضرب کنید تا رزولوشن کل مشخص شود.

مرحله ۴: برنامه‌ریزی کنترلر را تمرین کنید

متن فارسی، حرکت، زمان‌بندی، شدت نور و انتقال برنامه را روی یک پروژه آزمایشی انجام دهید.

مرحله ۵: عیب مصنوعی ایجاد کنید

کابل دیتا، تغذیه یا تنظیمات یک بخش را به‌صورت کنترل‌شده تغییر دهید و تلاش کنید با اندازه‌گیری و منطق، خطا را پیدا کنید.

مرحله ۶: یک تابلو کامل بسازید

ماژول‌ها را نصب، پاورها را تقسیم، کنترلر را تنظیم و تابلو را برای چند ساعت زیر بار واقعی آزمایش کنید.

پرسش‌های متداول درباره تابلو روان LED

تابلو روان از چه قطعاتی تشکیل شده است؟

ماژول LED، کارت کنترل، منبع تغذیه، کابل دیتا، سیم تغذیه، قاب، تجهیزات اتصال و در برخی سیستم‌ها HUB، کارت دریافت، پردازنده و تجهیزات شبکه از اجزای اصلی هستند.

ماژول P10 یعنی چه؟

حرف P به Pixel Pitch اشاره دارد. در یک ماژول P10 فاصله مرکز پیکسل‌های مجاور حدود ۱۰ میلی‌متر است. این عدد با رزولوشن کلی و فاصله مناسب مشاهده ارتباط مستقیم دارد.

آیا هر کارت کنترل به هر ماژولی وصل می‌شود؟

خیر. کنترلر باید از نوع ماژول، رزولوشن، اسکن، روش اتصال و سایر پارامترهای آن پشتیبانی کند.

چرا یک قسمت تابلو روان خاموش می‌شود؟

قطع تغذیه آن بخش، خرابی پاور، کانکتور DC، سیم تغذیه، ماژول یا مسیر دیتا می‌تواند علت باشد. ابتدا باید مشخص شود قسمت خاموش برق دارد یا خیر.

چرا متن تابلو به‌هم‌ریخته نمایش داده می‌شود؟

تنظیم اشتباه عرض و ارتفاع، انتخاب Scan نادرست، خرابی کابل فلت، خطای ترتیب ماژول‌ها یا تنظیم نادرست نوع ماژول از دلایل رایج هستند.

چرا رنگ‌های تابلو فول‌کالر اشتباه هستند؟

تنظیم ترتیب RGB، کانفیگ ماژول، مسیر دیتا، آی‌سی درایور یا خود ماژول باید بررسی شود. نمایش صفحات کاملاً قرمز، سبز و آبی روش مناسبی برای شروع عیب‌یابی است.

آیا تابلو Outdoor کاملاً ضدآب است؟

Outdoor بودن ماژول به‌تنهایی کافی نیست. طراحی کابینت، واشرها، ورودی کابل، پشت نمایشگر و اتصالات برق نیز باید به‌درستی آب‌بندی شوند.

چند ماژول را می‌توان به یک پاور وصل کرد؟

یک تعداد ثابت برای همه مدل‌ها وجود ندارد. ظرفیت پاور باید بر اساس حداکثر توان مصرفی واقعی ماژول، ولتاژ کار، تعداد ماژول‌ها و حاشیه طراحی مناسب محاسبه شود.

برای تعمیر تابلو روان مولتی‌متر لازم است؟

بله. اندازه‌گیری ولتاژ خروجی پاور، تست مسیرهای تغذیه و بررسی افت ولتاژ بدون مولتی‌متر قابل اعتماد نیست.

آیا تعمیر پاور تابلو روان برای فرد مبتدی مناسب است؟

خیر. داخل پاور سوئیچینگ بخش‌های متصل به برق شهر و خازن‌هایی وجود دارند که حتی پس از قطع برق می‌توانند خطرناک باشند. تعمیر داخلی پاور نیازمند دانش الکترونیک و رعایت الزامات ایمنی است.

بهترین مسیر برای شروع یادگیری تابلو روان چیست؟

ابتدا الکترونیک پایه و کار با مولتی‌متر را یاد بگیرید، سپس یک ماژول و کنترلر را روی میز تست راه‌اندازی کنید و بعد وارد محاسبه پاور، مونتاژ قاب، برنامه‌ریزی و عیب‌یابی شوید.

از انتخاب ماژول تا تعمیر؛ مهارت‌هایی که یک تابلوساز باید بلد باشد

ساخت یک تابلو روان LED حرفه‌ای فقط کنار هم قرار دادن چند ماژول نیست. کیفیت نهایی نمایشگر به انتخاب صحیح Pixel Pitch، محاسبه رزولوشن، سازگاری کارت کنترل، طراحی تغذیه، سطح مقطع سیم‌ها، تهویه، آب‌بندی و تنظیمات نرم‌افزاری وابسته است.

در تعمیرات نیز بهترین روش، عیب‌یابی مرحله‌ای است: ابتدا برق ورودی بررسی می‌شود، سپس خروجی پاور، تغذیه هر بخش، مسیر دیتا، کنترلر و در نهایت خود ماژول تست می‌شود. با این روش به‌جای تعویض تصادفی قطعات، علت اصلی خرابی پیدا خواهد شد. 💡
