آموزش تعمیر لامپ کم مصرف و LED

آموزش تعمیر لامپ کم مصرف و LED؛ عیب‌یابی مدار، تست قطعات و تعمیر اصولی

تعمیر لامپ کم مصرف و LED یکی از مهارت‌های کاربردی در حوزه تعمیرات الکترونیک و تجهیزات روشنایی است. بسیاری از لامپ‌هایی که دیگر روشن نمی‌شوند، چشمک می‌زنند یا نور آن‌ها کم شده است، الزاماً کاملاً سوخته نیستند؛ در بعضی موارد خرابی یک خازن، دیود، ترانزیستور، LED یا بخش کوچکی از مدار درایور باعث از کار افتادن کل لامپ می‌شود.

برای یادگیری اصولی آموزش تعمیر لامپ کم مصرف و LED باید ابتدا ساختار داخلی لامپ، نحوه عملکرد مدار، روش استفاده از مولتی‌متر و شیوه تست قطعات الکترونیکی را بشناسید. در این آموزش، عیب‌یابی لامپ‌های CFL و LED را به‌صورت مرحله‌به‌مرحله بررسی می‌کنیم و خطاهای رایجی را که هنگام تعمیر این لامپ‌ها اتفاق می‌افتد توضیح می‌دهیم.

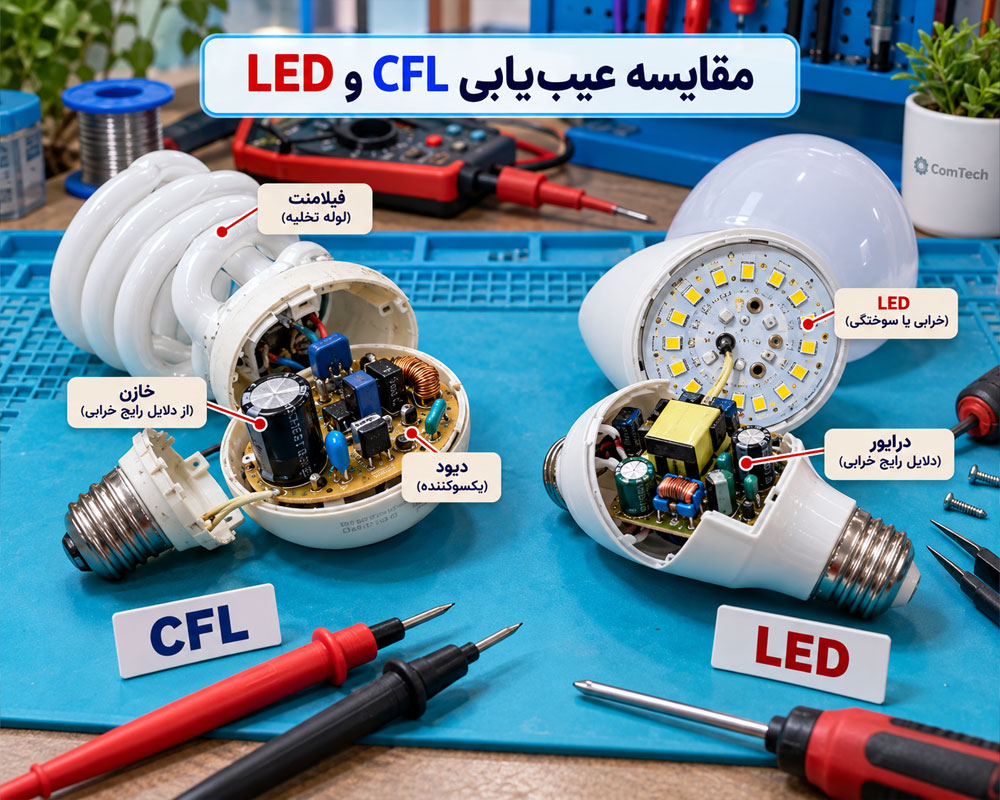

تفاوت تعمیر لامپ کم مصرف CFL و لامپ LED چیست؟

اگرچه هر دو نوع لامپ برای کاهش مصرف انرژی ساخته شده‌اند، ساختار داخلی و روش تولید نور در آن‌ها کاملاً متفاوت است. شناخت این تفاوت‌ها اولین مرحله برای عیب‌یابی صحیح لامپ محسوب می‌شود.

لامپ کم مصرف CFL چگونه کار می‌کند؟

لامپ کم مصرف یا Compact Fluorescent Lamp نوع فشرده‌شده لامپ فلورسنت است. داخل لوله شیشه‌ای آن مقدار مشخصی گاز بی‌اثر و بخار جیوه با فشار پایین وجود دارد. در دو انتهای مسیر تخلیه نیز الکترودهایی قرار گرفته‌اند.

هنگامی که مدار الکترونیکی لامپ انرژی لازم را فراهم می‌کند، تخلیه الکتریکی در گاز اتفاق می‌افتد. اتم‌های جیوه تحریک شده و عمدتاً تابش ماوراءبنفش تولید می‌کنند. این تابش به پوشش فسفر داخل لوله برخورد کرده و به نور مرئی تبدیل می‌شود.

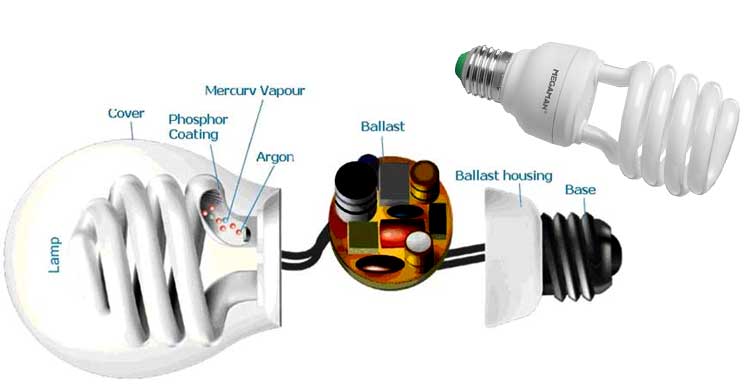

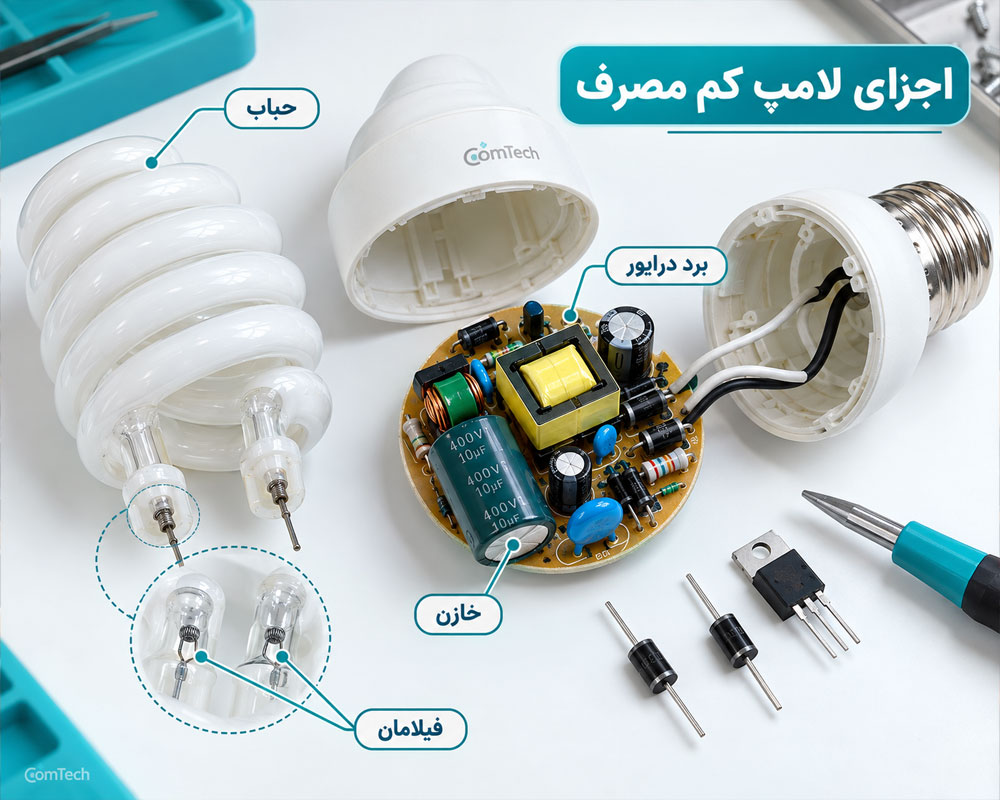

اجزای اصلی لامپ کم مصرف

• لوله فلورسنت: محل ایجاد تخلیه الکتریکی و تولید نور است.
• الکترود و فیلامان: در انتهای مسیر تخلیه قرار دارد و در راه‌اندازی لامپ نقش مهمی ایفا می‌کند.
• پوشش فسفر: تابش UV را به نور قابل مشاهده تبدیل می‌کند.
• پل دیود: برق AC ورودی را یکسوسازی می‌کند.
• خازن صافی: ریپل ولتاژ DC را کاهش می‌دهد.
• ترانزیستورهای سوئیچینگ: در بسیاری از مدارهای CFL برای ایجاد فرکانس بالا استفاده می‌شوند.
• سلف و خازن رزنانس: در راه‌اندازی و محدودسازی جریان لوله نقش دارند.
• مدار استارت: بسته به طراحی می‌تواند شامل دیاک، مقاومت، خازن و قطعات جانبی باشد.

عملکرد مدار سوئیچینگ لامپ کم مصرف

در بسیاری از لامپ‌های CFL، ولتاژ برق شهر ابتدا توسط پل دیود یکسوسازی می‌شود. سپس خازن اصلی ولتاژ DC را صاف می‌کند. در شبکه برق 220 تا 230 ولت، ولتاژ DC روی خازن اصلی می‌تواند در محدوده حدود 310 تا 325 ولت قرار گیرد؛ بنابراین لمس مدار حتی پس از قطع برق می‌تواند خطرناک باشد.

بخش سوئیچینگ پس از آن ولتاژ DC را با فرکانس بالا به مدار رزنانسی اعمال می‌کند. کار در فرکانس بالا باعث کوچک‌تر شدن بعضی قطعات مغناطیسی و بهبود عملکرد بالاست الکترونیکی نسبت به بالاست‌های قدیمی می‌شود.

علائم خرابی لامپ کم مصرف و علت احتمالی آن‌ها

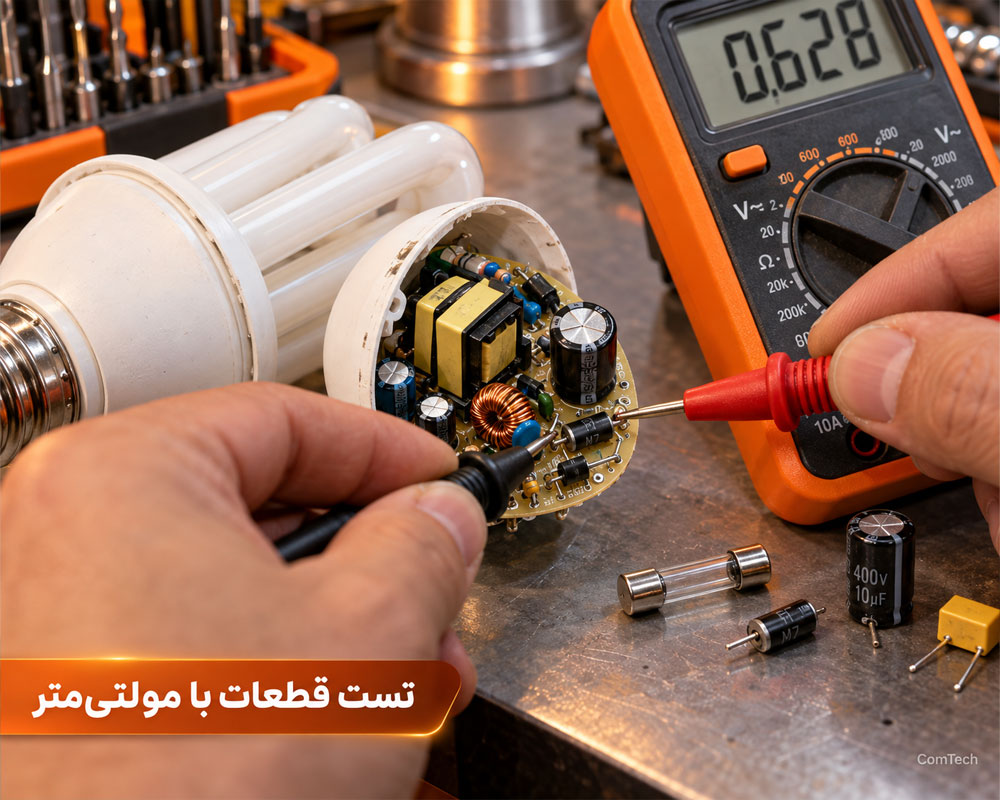

مراحل عیب‌یابی لامپ کم مصرف با مولتی‌متر

برای پیدا کردن عیب، بهتر است به‌جای تعویض تصادفی قطعات، یک مسیر مشخص داشته باشید. روش حرفه‌ای عیب‌یابی از بررسی ظاهری و تست بدون برق شروع می‌شود و سپس در صورت نیاز به مراحل تخصصی‌تر می‌رسد.

مرحله اول؛ بررسی ظاهری برد و لوله CFL

قبل از استفاده از مولتی‌متر، وضعیت برد را با دقت مشاهده کنید. تغییر رنگ PCB، سوختگی مقاومت، ترک قطعه، خازن بادکرده، شکستگی لحیم، سیاه‌شدن شدید دو سر لوله و ترک خوردن قاب می‌تواند مسیر عیب‌یابی را مشخص کند.

مرحله دوم؛ تست فیلامان لامپ کم مصرف

هر انتهای لوله CFL معمولاً دارای یک فیلامان است. برای تست، مولتی‌متر را در حالت مقاومت یا پیوستگی قرار دهید و دو پایه مربوط به هر فیلامان را اندازه‌گیری کنید.

• فیلامان سالم معمولاً مقاومت پایین و قابل اندازه‌گیری دارد.
• اگر مولتی‌متر مقدار OL یا مدار باز نشان دهد، احتمال قطع‌شدن فیلامان زیاد است.
• صرف مشاهده مقاومت پایین به معنی سوختن فیلامان نیست.

مرحله سوم؛ تست فیوز یا مقاومت فیوزی

بعضی لامپ‌های کم مصرف از فیوز مستقل استفاده می‌کنند و در بعضی طراحی‌ها یک مقاومت فیوزی در ورودی مدار قرار دارد.

در حالت بدون برق، فیوز سالم باید پیوستگی داشته باشد و مقاومت آن بسیار کم باشد. اگر مولتی‌متر OL نشان دهد، فیوز قطع شده است.

اما فقط تعویض فیوز کافی نیست. اگر فیوز بر اثر اتصال کوتاه ترانزیستور یا پل دیود سوخته باشد، نصب فیوز جدید بدون پیدا کردن عیب اصلی می‌تواند باعث سوختن دوباره آن شود.

مرحله چهارم؛ تست پل دیود لامپ کم مصرف

مولتی‌متر را روی حالت Diode Test قرار دهید. یک دیود سیلیکونی سالم معمولاً در جهت مستقیم افت ولتاژی در محدوده تقریبی 0.5 تا 0.8 ولت نشان می‌دهد و در جهت معکوس نباید هدایت کند.

اعداد دقیق به نوع دیود، مولتی‌متر و شرایط مدار بستگی دارد. تست داخل مدار ممکن است تحت تأثیر قطعات موازی قرار گیرد؛ بنابراین در موارد مشکوک لازم است حداقل یک پایه قطعه از مدار جدا شود.

مرحله پنجم؛ بررسی خازن الکترولیتی

خازن الکترولیتی یکی از قطعاتی است که در اثر حرارت و کارکرد طولانی ممکن است ظرفیت آن کاهش پیدا کند یا ESR آن افزایش یابد.

نشانه‌های ظاهری خرابی شامل موارد زیر است:

• بادکردگی قسمت بالای خازن
• نشتی الکترولیت
• تغییر شکل بدنه
• تغییر رنگ PCB در اطراف قطعه

برای بررسی دقیق‌تر بهتر است از مولتی‌متر دارای Capacitance Meter یا ESR Meter استفاده شود. تست مقاومت به‌تنهایی معیار مطمئنی برای سالم بودن خازن نیست.

مرحله ششم؛ تست ترانزیستورهای سوئیچینگ

در بسیاری از CFLهای دارای بالاست الکترونیکی، دو ترانزیستور در بخش سوئیچینگ مشاهده می‌شود. نوع ترانزیستور می‌تواند بسته به طراحی متفاوت باشد؛ بنابراین ابتدا شماره قطعه را بخوانید و مشخص کنید با BJT، MOSFET یا ساختار دیگری سروکار دارید.

یکی از عیب‌های رایج این بخش، اتصال کوتاه شدن پایه‌های اصلی ترانزیستور است. در صورت مشاهده اتصال کوتاه، قطعات مرتبط مانند مقاومت‌های بیس یا گیت، دیودها و اجزای مدار راه‌انداز را نیز بررسی کنید.

مرحله هفتم؛ بررسی دیاک و مدار استارت

در بعضی مدارهای CFL از دیاک برای شروع نوسان استفاده می‌شود. نکته مهم این است که مولتی‌متر معمولی معمولاً برای تست کامل ولتاژ شکست دیاک کافی نیست. برای ارزیابی دقیق‌تر باید از تستر مناسب یا مدار تست کنترل‌شده استفاده شود.

مرحله هشتم؛ تست خازن رزنانس و سلف

اگر فیلامان، دیودها، ترانزیستورها و خازن اصلی سالم هستند اما لامپ راه‌اندازی نمی‌شود، بخش رزنانس را بررسی کنید. خازن فیلم، سلف و اتصالات اطراف آن در عملکرد صحیح بالاست اهمیت زیادی دارند.

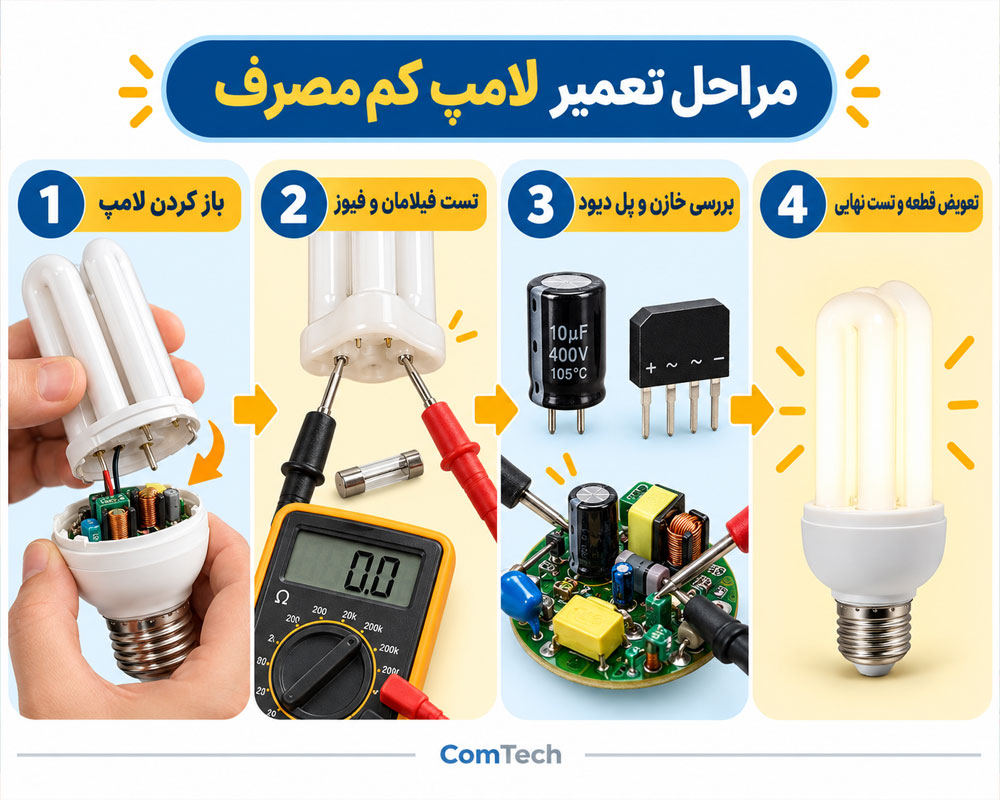

روش تعمیر لامپ کم مصرف به‌صورت مرحله‌به‌مرحله

1. لامپ را از برق جدا کنید و اجازه دهید مدار از منبع برق کاملاً جدا باشد.
2. قاب لامپ را با احتیاط باز کنید تا به لوله شیشه‌ای آسیب نرسد.
3. خازن‌های دارای ولتاژ بالا را به روش ایمن تخلیه کنید.
4. برد را از نظر سوختگی، ترک، لحیم سرد و خازن معیوب بررسی کنید.
5. فیلامان‌های لوله را تست کنید.
6. فیوز، پل دیود و قطعات ورودی را بررسی کنید.
7. ترانزیستورهای سوئیچینگ و مدار راه‌انداز را تست کنید.
8. خازن‌ها و بخش رزنانس را بررسی کنید.
9. قطعه معیوب را با نمونه هم‌مشخصات جایگزین کنید.
10. لحیم‌کاری و اتصالات را مجدداً کنترل کنید.
11. آزمایش روشن لامپ را فقط با رعایت الزامات ایمنی انجام دهید.

آیا هر لامپ کم مصرفی ارزش تعمیر دارد؟

خیر. اگر لوله CFL به پایان عمر رسیده، دو سر آن به‌شدت سیاه شده، شیشه آسیب دیده یا چندین بخش از مدار دچار سوختگی شده است، تعمیر ممکن است از نظر زمان و هزینه منطقی نباشد.

همچنین به دلیل وجود مقدار کمی جیوه در لامپ CFL، باید از شکستن لوله جلوگیری شود و لامپ فرسوده مطابق ضوابط دفع پسماندهای الکترونیکی و لامپ‌های حاوی جیوه در محل زندگی شما تحویل مراکز مناسب شود.

آموزش تعمیر لامپ LED از صفر تا عیب‌یابی تخصصی

لامپ‌های LED به دلیل مصرف برق پایین، راندمان نوری مناسب و طول عمر بالا جایگزین بخش بزرگی از لامپ‌های قدیمی شده‌اند. با این حال، LED نیز مانند هر تجهیز الکترونیکی دیگری ممکن است بر اثر گرما، نوسان برق، کیفیت پایین قطعات یا کارکرد طولانی خراب شود.

در بسیاری از لامپ‌های LED، خود LEDها به‌صورت سری یا سری-موازی روی یک برد فلزی قرار گرفته‌اند و توسط یک درایور جریان ثابت تغذیه می‌شوند.

اجزای اصلی لامپ LED چیست؟

• دیفیوزر یا پخش‌کننده نور: نور نقطه‌ای LEDها را یکنواخت‌تر می‌کند.
• برد LED: شامل مجموعه LEDها و مسیرهای ارتباطی آن‌هاست.
• MCPCB: در بسیاری از مدل‌ها برد آلومینیومی برای انتقال بهتر حرارت استفاده می‌شود.
• هیت‌سینک: حرارت ایجادشده را از LEDها دور می‌کند.
• درایور: جریان مورد نیاز رشته LED را تنظیم می‌کند.
• پل دیود: در بسیاری از طراحی‌ها برق AC را به DC تبدیل می‌کند.
• خازن: برای کاهش ریپل و کمک به عملکرد مدار استفاده می‌شود.
• آی‌سی، MOSFET، مقاومت و دیود: بسته به نوع طراحی درایور در مدار وجود دارند.

درایور لامپ LED چگونه کار می‌کند؟

LED یک قطعه جریان‌محور است و برای عملکرد صحیح باید جریان آن کنترل شود. به همین دلیل، بخش مهمی از لامپ LED را مدار Driver تشکیل می‌دهد.

درایورهای لامپ LED طراحی‌های مختلفی دارند. برخی مدارها از توپولوژی سوئیچینگ استفاده می‌کنند، برخی دارای تنظیم‌کننده خطی هستند و در مدل‌های اقتصادی‌تر ممکن است مدارهای ساده‌تر و غیرایزوله دیده شود.

خرابی‌های رایج لامپ LED و علت آن‌ها

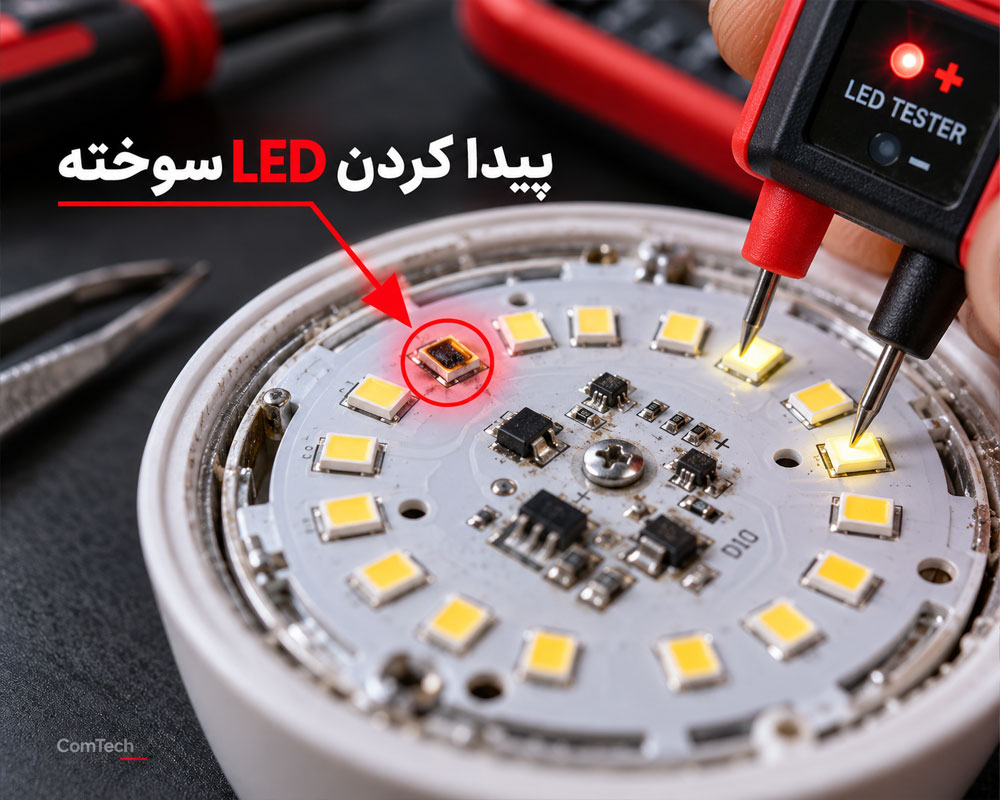

چگونه LED سوخته را پیدا کنیم؟

یکی از پرجست‌وجوترین مراحل در آموزش تعمیر لامپ LED، پیدا کردن LED خراب روی برد است. در بسیاری از لامپ‌ها، تعدادی LED به‌صورت سری قرار گرفته‌اند؛ بنابراین قطع شدن تنها یک LED می‌تواند باعث خاموش شدن کل رشته شود.

تست LED با مولتی‌متر

مولتی‌متر را در حالت Diode Test قرار دهید و پراب‌ها را روی دو پایه LED قرار دهید. بعضی LEDهای تک‌چیپ با ولتاژ تست مولتی‌متر کمی روشن می‌شوند یا مقدار افت ولتاژ نشان می‌دهند.

با این حال همه LEDها با مولتی‌متر معمولی قابل آزمایش کامل نیستند. LEDهای چندچیپ با ولتاژ نامی بالاتر ممکن است برای روشن شدن به ولتاژ بیشتری نیاز داشته باشند.

تست LED با LED Tester

برای کار حرفه‌ای، استفاده از LED Tester دارای محدودکننده جریان روش مناسب‌تری است. این دستگاه می‌تواند به تشخیص LED معیوب و بررسی رشته LED کمک کند.

تعویض LED سوخته روی برد لامپ

پس از پیدا کردن LED خراب، بهترین روش این است که آن را با یک LED دارای مشخصات الکتریکی، اندازه، توان و دمای رنگ مناسب جایگزین کنید.

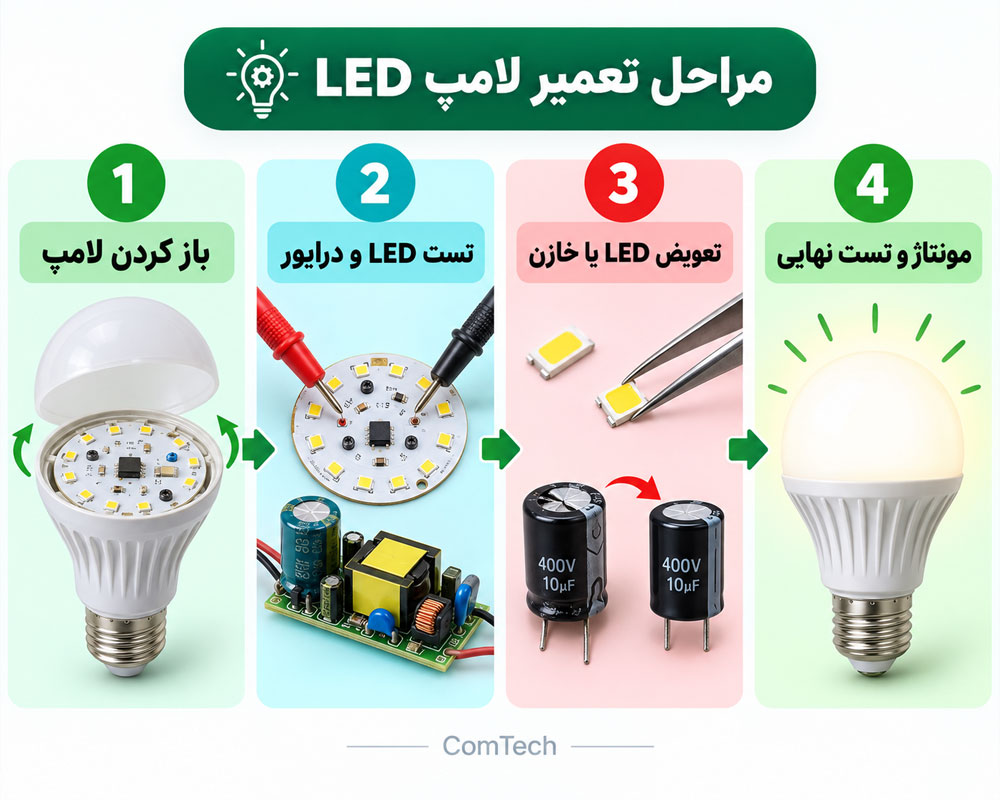

مراحل تعویض LED معیوب

1. برد را کاملاً از برق و درایور جدا کنید.
2. محل LED خراب را مشخص کنید.
3. جهت آند و کاتد LED را علامت‌گذاری کنید.
4. با تجهیزات مناسب لحیم‌کاری یا هوای گرم، LED خراب را جدا کنید.
5. پدهای PCB را تمیز کنید.
6. مقدار مناسبی خمیر قلع یا قلع روی پدها قرار دهید.
7. LED جدید را با پلاریته صحیح نصب کنید.
8. پس از سرد شدن برد، اتصال و عملکرد LED را آزمایش کنید.

آیا اتصال کوتاه کردن LED سوخته کار درستی است؟

در بعضی تعمیرات غیرحرفه‌ای، LED معیوب حذف و محل آن اتصال کوتاه می‌شود. این روش ممکن است در برخی مدارها باعث روشن شدن مجدد لامپ شود، اما روش اصولی تعمیر نیست.

تغییر تعداد LEDهای یک رشته می‌تواند ولتاژ کاری رشته، توزیع حرارت و شرایط عملکرد سایر LEDها را تغییر دهد. راهکار حرفه‌ای، جایگزین کردن LED خراب با نمونه سازگار است.

روش تست درایور لامپ LED

اگر LEDهای برد سالم هستند اما لامپ روشن نمی‌شود، باید درایور بررسی شود. عیب‌یابی را از بخش‌هایی شروع کنید که بدون برق قابل آزمایش هستند.

بررسی ظاهری درایور

موارد زیر را بررسی کنید:

• بادکردگی یا نشتی خازن
• مقاومت سوخته
• دیود ترک‌خورده
• تغییر رنگ PCB
• لحیم سرد یا ترک‌خورده
• سوختگی IC یا MOSFET
• شل شدن سیم‌های ورودی و خروجی

تست پل دیود و قطعات ورودی

پل دیود، مقاومت فیوزی و قطعات حفاظت ورودی از اولین بخش‌هایی هستند که باید بررسی شوند. در صورت اتصال کوتاه پل دیود، ممکن است فیوز یا مقاومت ورودی نیز آسیب دیده باشد.

تست خازن درایور

خازن‌های الکترولیتی در محیط گرم لامپ تحت فشار حرارتی قرار دارند. کاهش ظرفیت یا افزایش ESR می‌تواند باعث علائمی مانند چشمک زدن، تأخیر در روشن شدن، کاهش نور یا ناپایداری شود.

بررسی آی‌سی درایور و MOSFET

اگر قطعات ابتدایی سالم هستند، نوبت به بخش کنترل می‌رسد. ابتدا شماره IC یا MOSFET را پیدا کنید و دیتاشیت آن را بررسی کنید. تست یک MOSFET با روش تست BJT یکسان نیست و باید ساختار قطعه در نظر گرفته شود.

علت چشمک زدن لامپ LED چیست؟

چشمک زدن یکی از رایج‌ترین ایرادهایی است که کاربران درباره آن جست‌وجو می‌کنند. این مشکل می‌تواند دلایل مختلف داشته باشد:

• فرسودگی خازن الکترولیتی درایور
• خرابی یا ناپایداری یکی از LEDها
• اشکال در مدار کنترل جریان
• اتصال نامناسب در سرپیچ یا مدار
• ناسازگاری برخی لامپ‌ها با دیمر
• نشتی جریان در برخی کلیدهای چراغ‌دار یا مدارهای جانبی

بنابراین قبل از باز کردن لامپ، مطمئن شوید مشکل از لامپ، سرپیچ، کلید یا سیم‌کشی ساختمان است.

علت سوختن مکرر لامپ LED

اگر چند لامپ LED در یک محل مرتباً خراب می‌شوند، فقط خود لامپ را بررسی نکنید. شرایط محیطی و برق ساختمان نیز اهمیت دارد.

حرارت بیش از حد

یکی از عوامل مهم کاهش عمر LED، دمای بالا است. وقتی انتقال حرارت از برد LED به هیت‌سینک مناسب نباشد، دمای پیوند LED افزایش پیدا می‌کند و عمر آن کاهش می‌یابد.

کیفیت پایین درایور

درایوری که جریان LED را به‌درستی کنترل نکند می‌تواند باعث اعمال جریان بیشتر و افزایش دمای LED شود.

تهویه نامناسب چراغ

نصب یک لامپ پرتوان در چراغ کاملاً بسته می‌تواند دمای داخل محفظه را افزایش دهد. برای انتخاب لامپ، شرایط نصب و محدودیت‌های اعلام‌شده توسط سازنده نیز باید در نظر گرفته شود.

نوسان یا شرایط نامناسب برق

افزایش‌های لحظه‌ای ولتاژ و شرایط نامناسب شبکه می‌توانند به بخش ورودی درایور آسیب وارد کنند. طراحی مناسب مدار حفاظتی می‌تواند تحمل لامپ را در برابر این شرایط افزایش دهد.

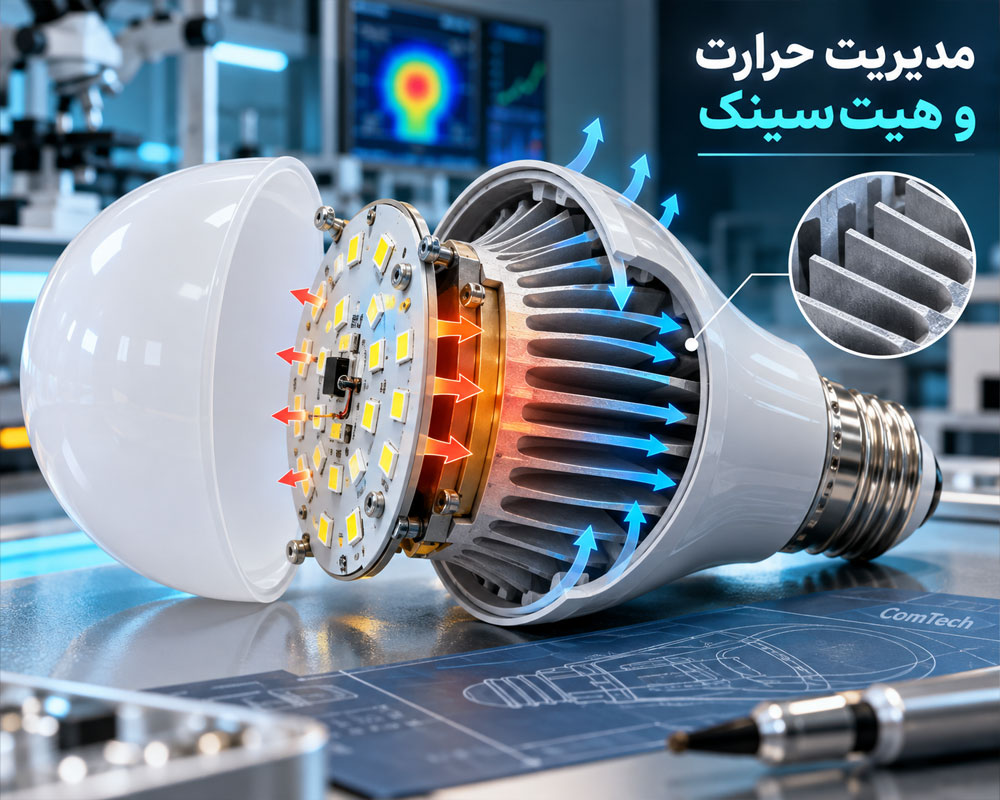

هیت‌سینک چه نقشی در طول عمر لامپ LED دارد؟

LED برخلاف تصور عمومی بدون تولید گرما کار نمی‌کند. بخش قابل‌توجهی از انرژی مصرفی به گرما تبدیل می‌شود و باید از قسمت اتصال LED به محیط منتقل شود.

مسیر انتقال حرارت معمولاً شامل موارد زیر است:

LED ← برد فلزی ← سطح تماس حرارتی ← بدنه یا هیت‌سینک ← هوای محیط

وجود فاصله، نصب نامناسب برد یا مشکل در رابط حرارتی می‌تواند انتقال حرارت را ضعیف کند.

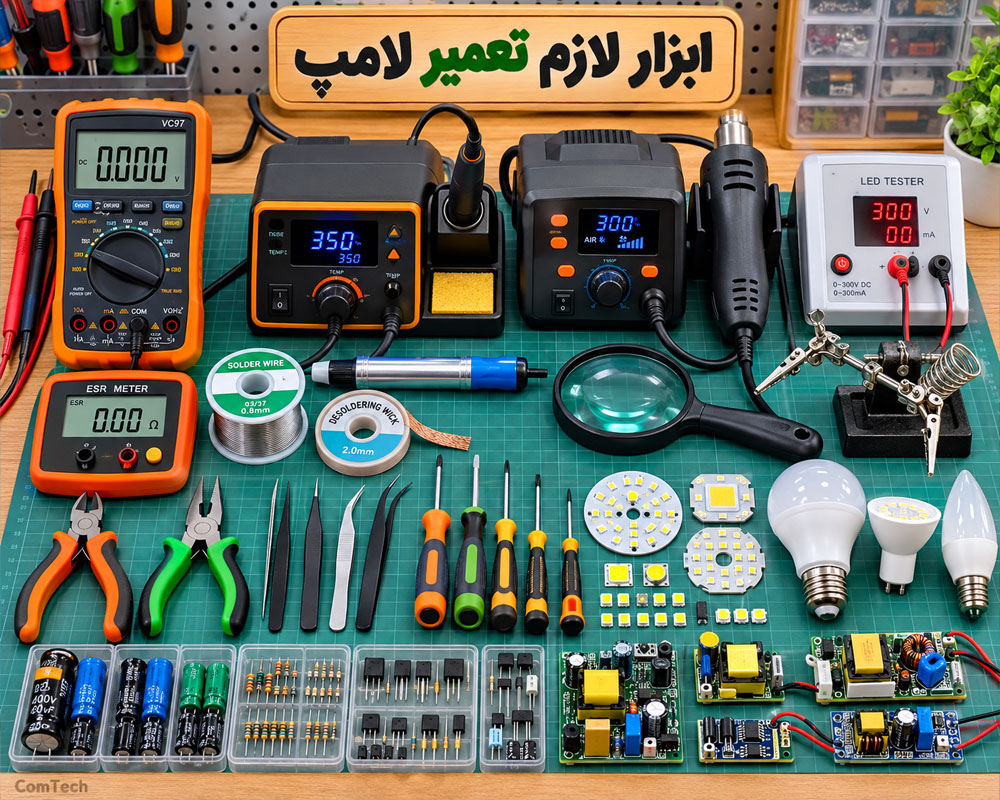

ابزار مورد نیاز برای تعمیر لامپ LED و کم مصرف

چک‌لیست عیب‌یابی سریع لامپ LED

• ☑️ لامپ را از سرپیچ دیگری امتحان کنید.
• ☑️ ظاهر لامپ و برد را بررسی کنید.
• ☑️ خازن مدار را قبل از کار تخلیه ایمن کنید.
• ☑️ رشته LED را تست کنید.
• ☑️ LEDهای مشکوک را به‌صورت جداگانه بررسی کنید.
• ☑️ فیوز یا مقاومت فیوزی را تست کنید.
• ☑️ پل دیود را بررسی کنید.
• ☑️ خازن الکترولیتی را از نظر ظرفیت و ESR بررسی کنید.
• ☑️ اتصالات خروجی درایور به برد LED را کنترل کنید.
• ☑️ در صورت نیاز MOSFET و IC درایور را بررسی کنید.
• ☑️ وضعیت انتقال حرارت و هیت‌سینک را کنترل کنید.
• ☑️ پس از تعمیر، علت اصلی خرابی را نیز برطرف کنید.

چک‌لیست عیب‌یابی سریع لامپ کم مصرف CFL

• ☑️ وضعیت ظاهری لوله و سیاه‌شدن دو انتهای آن را بررسی کنید.
• ☑️ هر دو فیلامان را با مولتی‌متر تست کنید.
• ☑️ فیوز یا مقاومت فیوزی را بررسی کنید.
• ☑️ پل دیود را تست کنید.
• ☑️ خازن اصلی و خازن‌های بخش راه‌انداز را بررسی کنید.
• ☑️ ترانزیستورهای سوئیچینگ را از نظر اتصال کوتاه تست کنید.
• ☑️ مقاومت‌های اطراف ترانزیستورها را بررسی کنید.
• ☑️ خازن رزنانس را کنترل کنید.
• ☑️ اتصالات سلف و ترانس کوچک مدار را بررسی کنید.
• ☑️ از شکستگی لوله CFL جلوگیری کنید.

اشتباهات رایج هنگام تعمیر لامپ LED و کم مصرف

تعویض قطعه بدون پیدا کردن علت خرابی

اگر یک قطعه سوخته باشد، ممکن است خرابی آن نتیجه مشکل دیگری در مدار باشد. برای مثال سوختن مقاومت فیوزی می‌تواند نتیجه اتصال کوتاه پل دیود یا ترانزیستور باشد.

اعتماد کامل به بررسی ظاهری

قطعه ممکن است از نظر ظاهری سالم باشد ولی مشخصات الکتریکی آن تغییر کرده باشد. خازن‌هایی که ESR بالایی دارند همیشه متورم یا نشتی‌دار نیستند.

اندازه‌گیری قطعات بدون توجه به مدار موازی

هنگام تست قطعه روی PCB، قطعات موازی می‌توانند عدد مولتی‌متر را تغییر دهند. در موارد مشکوک، لازم است یک پایه قطعه از مدار خارج شود.

استفاده از قطعه جایگزین فقط بر اساس ظاهر

دو قطعه با اندازه مشابه الزاماً مشخصات مشابه ندارند. در انتخاب قطعه جایگزین باید مواردی مانند ولتاژ، جریان، توان، ظرفیت، ESR، فرکانس کاری و مشخصات حرارتی بررسی شود.

تست مدار برق شهر بدون تجهیزات ایمنی

قرار دادن مستقیم پراب مولتی‌متر روی مدار روشن بدون شناخت نقاط خطرناک می‌تواند باعث برق‌گرفتگی، آسیب مولتی‌متر یا اتصال کوتاه شود. برای آموزش مقدماتی، تا حد امکان عیب‌یابی را با مدار خاموش و تخلیه‌شده انجام دهید.

روش واقعی یادگیری تعمیر لامپ برای هنرجویان

برای یادگیری تعمیرات، مطالعه تئوری به‌تنهایی کافی نیست. بهترین نتیجه زمانی به دست می‌آید که آموزش قطعه‌شناسی، اندازه‌گیری و تعمیر واقعی در کنار یکدیگر انجام شوند. 🔧

مرحله ۱؛ قطعه‌شناسی

ابتدا قطعات زیر را از روی برد واقعی شناسایی کنید:

• مقاومت
• خازن الکترولیتی
• خازن فیلم
• دیود
• پل دیود
• ترانزیستور
• MOSFET
• سلف
• LED
• IC درایور

مرحله ۲؛ آموزش کار با مولتی‌متر

پیش از شروع تعمیر، هنرجو باید تست مقاومت، پیوستگی، دیود و اندازه‌گیری ظرفیت را تمرین کند و تفاوت بین اتصال کوتاه، مدار باز و مقدار طبیعی قطعه را بشناسد.

مرحله ۳؛ تمرین روی برد بدون برق

چند لامپ معیوب را باز کنید و بدون اتصال آن‌ها به برق، قطعات مختلف را روی برد پیدا و تست کنید. این مرحله برای افزایش سرعت عیب‌یابی بسیار مفید است.

مرحله ۴؛ مقایسه برد سالم و خراب

اگر برد سالم مشابه در اختیار دارید، مقادیر اندازه‌گیری‌شده را با برد خراب مقایسه کنید. این کار برای یادگیری عملی بسیار مؤثر است.

مرحله ۵؛ تعویض قطعات SMD

روی بردهای بلااستفاده، باز و بسته کردن LED، مقاومت، دیود و قطعات SMD را تمرین کنید تا بدون آسیب زدن به پدها بتوانید قطعات را تعویض کنید.

مرحله ۶؛ تحلیل علت خرابی

پس از هر تعمیر از خودتان بپرسید:

• چرا این قطعه سوخت؟
• آیا قطعه دیگری باعث خرابی آن شده است؟
• آیا گرمای زیاد عامل خرابی بوده است؟
• آیا قطعه جایگزین مشخصات مناسبی دارد؟
• آیا احتمال تکرار خرابی وجود دارد؟

نکات ایمنی در تعمیر لامپ LED و CFL

• قبل از باز کردن لامپ، آن را کاملاً از برق جدا کنید.
• وجود ولتاژ ذخیره‌شده روی خازن اصلی را جدی بگیرید.
• از دست زدن به برد روشن خودداری کنید.
• برای اندازه‌گیری‌های مرتبط با برق شهر از پراب و تجهیزات دارای رده ایمنی مناسب استفاده کنید.
• هنگام لحیم‌کاری تهویه مناسب داشته باشید.
• به لوله شیشه‌ای CFL فشار وارد نکنید.
• در صورت شکستگی CFL، با مواد داخل لوله تماس مستقیم نداشته باشید و مطابق دستورالعمل‌های محلی مربوط به لامپ‌های حاوی جیوه عمل کنید.
• آزمایش‌های مدار برق شهر را به افراد آموزش‌دیده محدود کنید.

سوالات متداول درباره تعمیر لامپ LED و کم مصرف

چرا لامپ LED ناگهان خاموش می‌شود؟

قطع شدن یک LED در رشته، خرابی درایور، سوختن قطعات ورودی یا مشکل اتصال از دلایل رایج هستند. ابتدا رشته LED و سپس درایور بررسی می‌شود.

چگونه بفهمیم LED روی برد سوخته است؟

می‌توان از حالت Diode Test مولتی‌متر برای برخی LEDها استفاده کرد. برای LEDهایی با ولتاژ بالاتر و تست کامل رشته، LED Tester دارای محدودکننده جریان مناسب‌تر است.

چرا لامپ LED بعد از چند دقیقه خاموش می‌شود؟

این ایراد می‌تواند با افزایش دما، LED ناپایدار، ضعف درایور یا مشکل انتقال حرارت ارتباط داشته باشد. تست حرارتی و بررسی هیت‌سینک اهمیت زیادی دارد.

آیا LED سوخته را می‌توان اتصال کوتاه کرد؟

این کار در برخی مدارها ممکن است لامپ را موقتاً روشن کند، اما راهکار استاندارد تعمیر نیست و می‌تواند شرایط کاری رشته LED را تغییر دهد. تعویض LED با نمونه مناسب روش اصولی‌تری است.

از کجا بفهمیم خازن لامپ خراب است؟

بادکردگی یا نشتی نشانه واضح خرابی است، اما همه خازن‌های معیوب ظاهر خراب ندارند. اندازه‌گیری ظرفیت و مخصوصاً ESR روش دقیق‌تری برای ارزیابی خازن است.

آیا با مولتی‌متر می‌توان همه قطعات لامپ را تست کرد؟

خیر. مولتی‌متر بخش بزرگی از تست‌های اولیه را انجام می‌دهد، اما برای بررسی دقیق بعضی قطعات مانند خازن از نظر ESR، LEDهای ولتاژ بالا، دیاک یا رفتار دینامیکی مدار ممکن است ابزار تخصصی‌تری نیاز باشد.

علت سیاه شدن دو سر لامپ کم مصرف چیست؟

سیاه شدن ناحیه نزدیک الکترودها معمولاً با فرسودگی الکترود و افزایش عمر کاری لوله مرتبط است. اگر این حالت شدید باشد و فیلامان نیز قطع شده باشد، احتمال پایان عمر لوله زیاد است.

تعمیر لامپ LED بهتر است یا خرید لامپ جدید؟

این موضوع به توان لامپ، کیفیت آن، نوع خرابی، قیمت قطعات و زمان تعمیر بستگی دارد. در لامپ‌های ارزان‌قیمت با آسیب گسترده، تعمیر همیشه اقتصادی نیست؛ اما برای آموزش تعمیرات و برخی چراغ‌ها و لامپ‌های گران‌تر، عیب‌یابی و تعمیر می‌تواند ارزشمند باشد.

جمع‌بندی مهارت‌های لازم برای تعمیر حرفه‌ای لامپ

برای تسلط بر تعمیر لامپ LED و کم مصرف باید سه مهارت اصلی را هم‌زمان یاد بگیرید: شناخت قطعات الکترونیکی، کار صحیح با ابزار اندازه‌گیری و تحلیل عملکرد مدار.

در لامپ CFL، تست فیلامان، پل دیود، ترانزیستورهای سوئیچینگ، خازن‌ها و مدار رزنانس اهمیت زیادی دارد. در لامپ LED نیز باید بتوانید LED سوخته، مدار درایور، خازن، پل دیود و مشکلات مربوط به هیت‌سینک را بررسی کنید.

با آموزش تعمیر لامپ و تمرین روی بردهای واقعی و دنبال کردن یک مسیر منظم عیب‌یابی، به‌جای تعویض تصادفی قطعات می‌توانید خرابی را سریع‌تر پیدا کنید و تعمیر مطمئن‌تری انجام دهید. این مهارت برای هنرجویان تعمیرات الکترونیک، برق‌کاران و تکنسین‌های خدمات روشنایی یک تمرین بسیار مناسب برای ورود به عیب‌یابی مدارهای الکترونیکی است. 🛠️
