آموزش ترانزیستور ماسفت

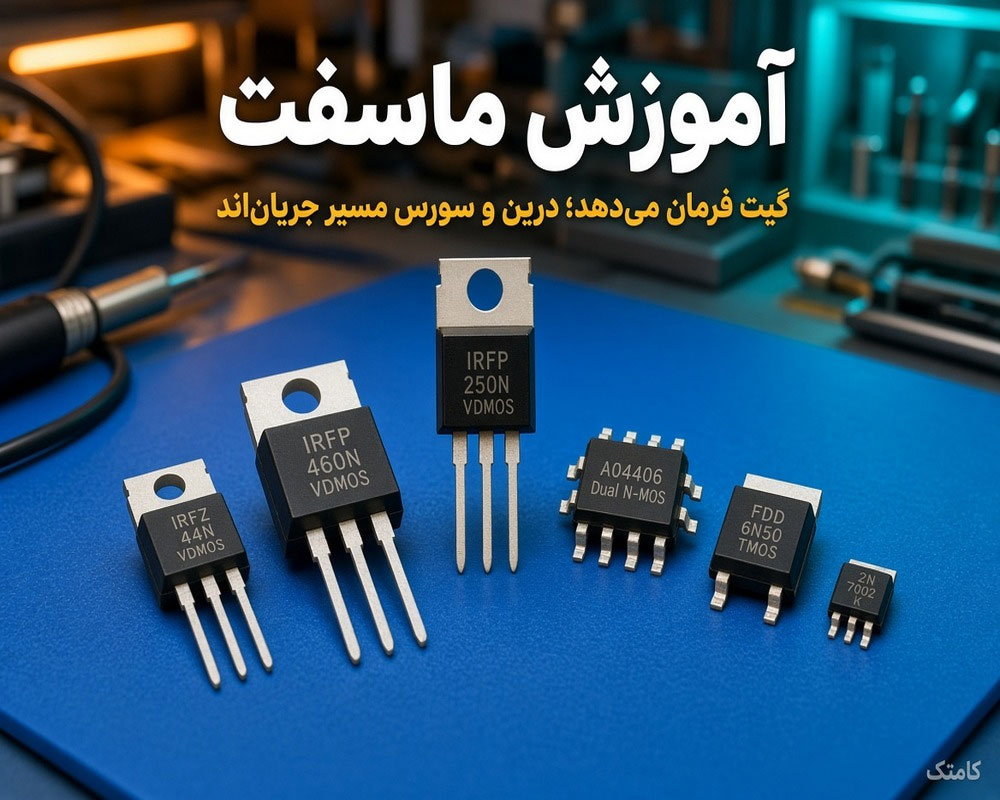

آموزش ماسفت؛ شناخت پایه‌ها، عملکرد و تست عملی

ماسفت (MOSFET) نوعی ترانزیستور اثر میدانی با گیت عایق‌شده است که برای سوئیچ‌کردن جریان و تقویت سیگنال استفاده می‌شود. این قطعه را در پاور سوئیچینگ، مدار شارژ لپ‌تاپ، مبدل‌های DC-DC، کنترل دور موتور و بسیاری از بردهای الکترونیکی می‌بینید. در تعمیرات، شناخت ماسفت فقط به تشخیص سه پایه محدود نمی‌شود؛ باید بتوانید دیتاشیت را بخوانید، ولتاژ گیت را درست اندازه بگیرید و خرابی قطعه را از ایراد مدار فرمان جدا کنید.

در این درس، مسیر یادگیری از شناخت گیت، درین و سورس شروع می‌شود و به تست ماسفت با مولتی‌متر، انتخاب جایگزین و عیب‌یابی روی برد می‌رسد. برای یادگیری پیش‌نیازهایی مانند اندازه‌گیری ولتاژ، شناخت دیود و کار با ابزار، مباحث دوره آموزش الکترونیک با این موضوع ارتباط مستقیم دارد.

ماسفت چگونه جریان بین درین و سورس را کنترل می‌کند؟

نام MOSFET مخفف Metal-Oxide-Semiconductor Field-Effect Transistor است. در این قطعه، ولتاژ گیت نسبت به سورس میدان الکتریکی ایجاد می‌کند و میزان هدایت کانال بین درین و سورس را تغییر می‌دهد. بنابراین، مرجع بررسی فرمان ماسفت همیشه سورس همان قطعه است؛ اندازه‌گیری گیت نسبت به زمین برد در همه مدارها نتیجه درستی نمی‌دهد.

گیت از کانال عایق شده است و در حالت پایدار، جریان مستقیم بسیار کمی مصرف می‌کند. با این حال، هنگام روشن و خاموش‌شدن باید ظرفیت‌های داخلی گیت شارژ و تخلیه شوند؛ به همین دلیل، درایور گیت در مدارهای سوئیچینگ سریع اهمیت زیادی دارد.

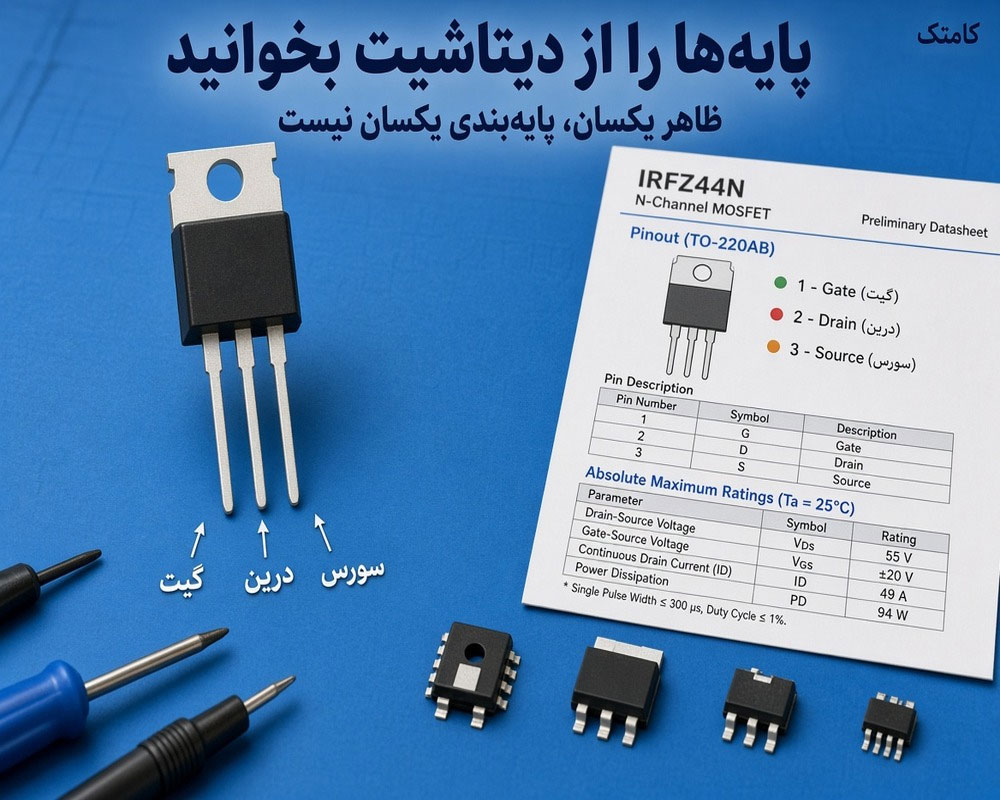

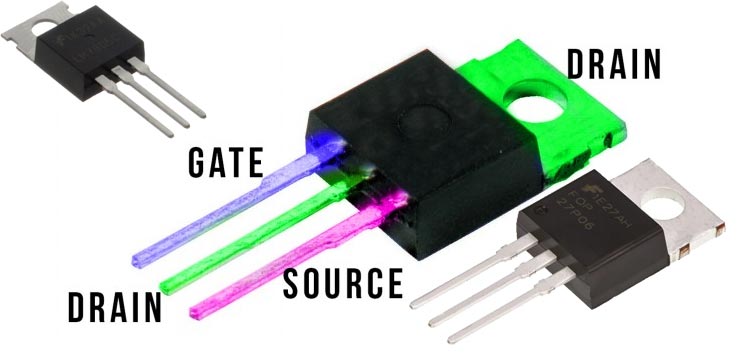

شناخت پایه‌های گیت، درین و سورس از دیتاشیت

• گیت (G): پایه فرمان؛ ولتاژ آن نسبت به سورس، هدایت ماسفت را کنترل می‌کند.
• درین (D): یکی از دو پایه مسیر عبور جریان اصلی.
• سورس (S): پایه دیگر مسیر جریان و مرجع ولتاژ گیت.

ماسفت از نظر ساختار، پایانه بدنه یا Body نیز دارد که در بسیاری از ماسفت‌های قدرت مجزا، داخل قطعه به سورس متصل شده است. بعضی پکیج‌ها چند پایه موازی برای درین یا سورس دارند و برخی قطعات، پایه سورس مجزا برای درایور ارائه می‌کنند.

چرا ترتیب پایه‌های ماسفت را نباید حدس زد؟

ترتیب پایه‌ها به مدل قطعه، پکیج و نمای رسم‌شده در دیتاشیت بستگی دارد. حتی اگر دو ماسفت ظاهر یکسانی داشته باشند، نباید بدون بررسی شماره فنی، جای گیت، درین و سورس را یکسان فرض کنید. در بسیاری از پکیج‌های قدرت، تب فلزی به درین متصل است، اما این موضوع باید برای همان قطعه تأیید شود.

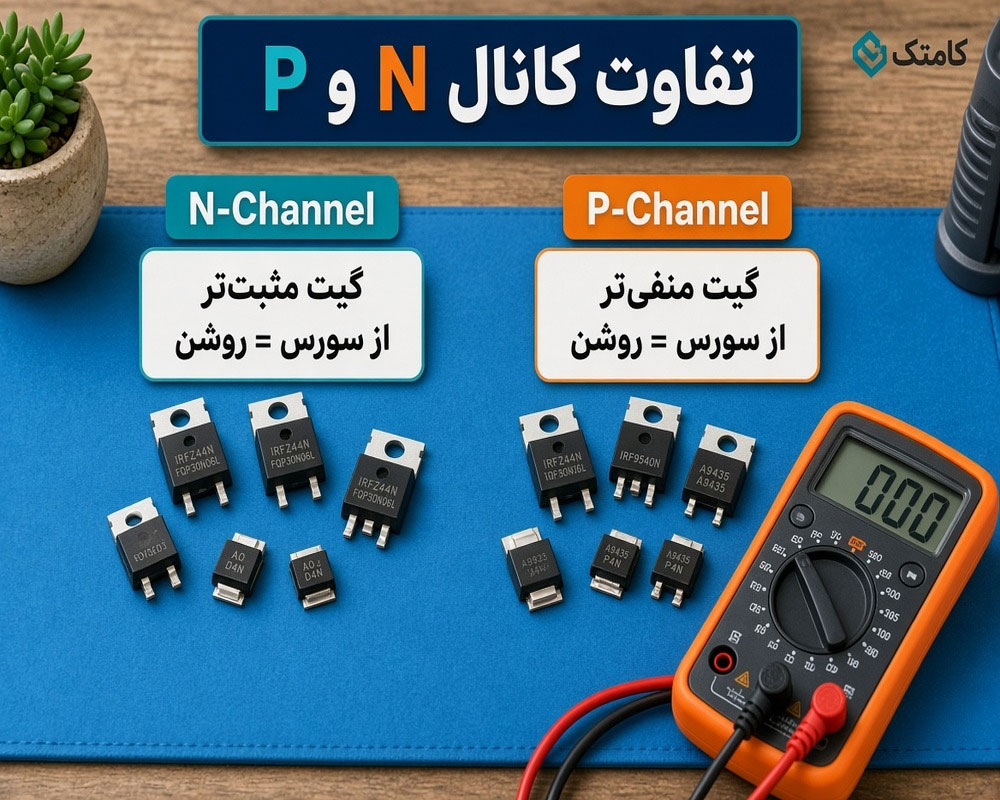

تفاوت ماسفت N-Channel و P-Channel در مدار

در ماسفت‌های افزایشی که در تعمیر برد بسیار رایج‌اند، نوع N-Channel با مثبت‌شدن گیت نسبت به سورس و نوع P-Channel با منفی‌شدن گیت نسبت به سورس روشن می‌شود. منظور از مثبت و منفی، اختلاف ولتاژ دو پایه است؛ گیت ماسفت P-Channel لزوماً نباید نسبت به زمین ولتاژ منفی داشته باشد.

مثال ولتاژ گیت در ماسفت P-Channel

اگر سورس روی ۱۲ ولت و گیت روی ۷ ولت باشد، ولتاژ گیت‌ـ‌سورس برابر منفی ۵ ولت است. این مقدار ممکن است برای روشن‌کردن قطعه مناسب باشد، اما باید با مشخصات همان ماسفت تطبیق داده شود. اگر گیت و سورس هر دو روی ۱۲ ولت باشند، اختلاف آن‌ها صفر است و ماسفت افزایشی معمولاً خاموش می‌ماند.

تفاوت ماسفت افزایشی، کاهشی و ساختار DMOS

ماسفت افزایشی یا Enhancement Mode در ولتاژ گیت‌ـ‌سورس صفر، معمولاً خاموش است. با اعمال فرمان مناسب، کانال هدایت شکل می‌گیرد. بیشتر ماسفت‌هایی که در پاور، شارژر و مدار تغذیه بردها استفاده می‌شوند، از این نوع هستند.

ماسفت کاهشی یا Depletion Mode در ولتاژ گیت‌ـ‌سورس صفر، کانال هدایت دارد. برای کاهش جریان و خاموش‌کردن نوع N-Channel کاهشی، گیت باید نسبت به سورس منفی شود؛ در نوع P-Channel کاهشی، جهت ولتاژ برعکس است.

اصطلاح DMOS معمولاً به ساختار Double-Diffused MOS اشاره دارد و مترادف ماسفت کاهشی نیست. یک ماسفت با ساختار DMOS می‌تواند افزایشی باشد؛ بنابراین نوع عملکرد را از توضیحات دیتاشیت بخوانید، نه فقط از شباهت نام‌ها.

ولتاژ آستانه ماسفت با ولتاژ روشن‌شدن کامل چه تفاوتی دارد؟

پارامتر VGS(th) یا ولتاژ آستانه، در جریان آزمون مشخصی تعریف می‌شود و نشان‌دهنده شروع هدایت است. عبور ولتاژ گیت از این مقدار، به‌تنهایی تضمین نمی‌کند که ماسفت بتواند جریان بار را با تلفات کم عبور دهد.

برای انتخاب ولتاژ فرمان، شرایط اندازه‌گیری RDS(on) را در دیتاشیت بررسی کنید. اگر مقاومت روشن یک ماسفت فقط در گیت ۱۰ ولت تضمین شده باشد، نباید عملکرد کم‌تلفات آن را با فرمان ۳٫۳ ولت قطعی بدانید. برای اتصال به میکروکنترلر نیز باید ماسفتی انتخاب شود که مقاومت روشن آن در ولتاژ فرمان موجود مشخص شده باشد.

ناحیه قطع، اهمی و اشباع ماسفت چه کاربردی دارند؟

شناخت نواحی عملکرد، جلوی یک اشتباه رایج را می‌گیرد: اشباع ماسفت با حالت روشن کامل یک کلید کم‌تلفات یکسان نیست. در کاربرد سوئیچینگ، هدف معمولاً جابه‌جایی سریع بین قطع و ناحیه اهمی با مقاومت پایین است.

• ناحیه قطع: کانال عملاً خاموش است؛ با این حال، جریان نشتی و هدایت دیود بدنه ممکن است وجود داشته باشد.
• ناحیه اهمی یا تریود: ماسفت مانند مقاومتی کنترل‌شده رفتار می‌کند. با فرمان گیت کافی و افت درین‌ـ‌سورس کم، این ناحیه برای حالت روشنِ کلید مناسب است.
• ناحیه اشباع: جریان بیشتر تحت کنترل ولتاژ گیت قرار می‌گیرد و وابستگی آن به ولتاژ درین کمتر می‌شود. این ناحیه در تقویت و کنترل جریان کاربرد دارد.

چرا ماسفت نیمه‌روشن بیش از حد داغ می‌شود؟

اگر هنگام عبور جریان، افت ولتاژ درین‌ـ‌سورس زیاد باشد، توان تلف‌شده نیز افزایش می‌یابد. برای نمونه، عبور ۲ آمپر با افت ۳ ولت، حدود ۶ وات تلفات ایجاد می‌کند. این مقدار برای یک قطعه کوچک بدون مسیر مناسب دفع حرارت می‌تواند زیاد باشد.

در حالت روشنِ اهمی، تلفات هدایتی تقریباً از رابطه P = I² × RDS(on) به دست می‌آید. با این حال، تلفات سوئیچینگ، افزایش مقاومت با دما و محدودیت‌های حرارتی نیز باید بررسی شوند. در کاربرد کنترل پیوسته جریان، توجه به نمودار ناحیه عملکرد ایمن یا SOA ضروری است.

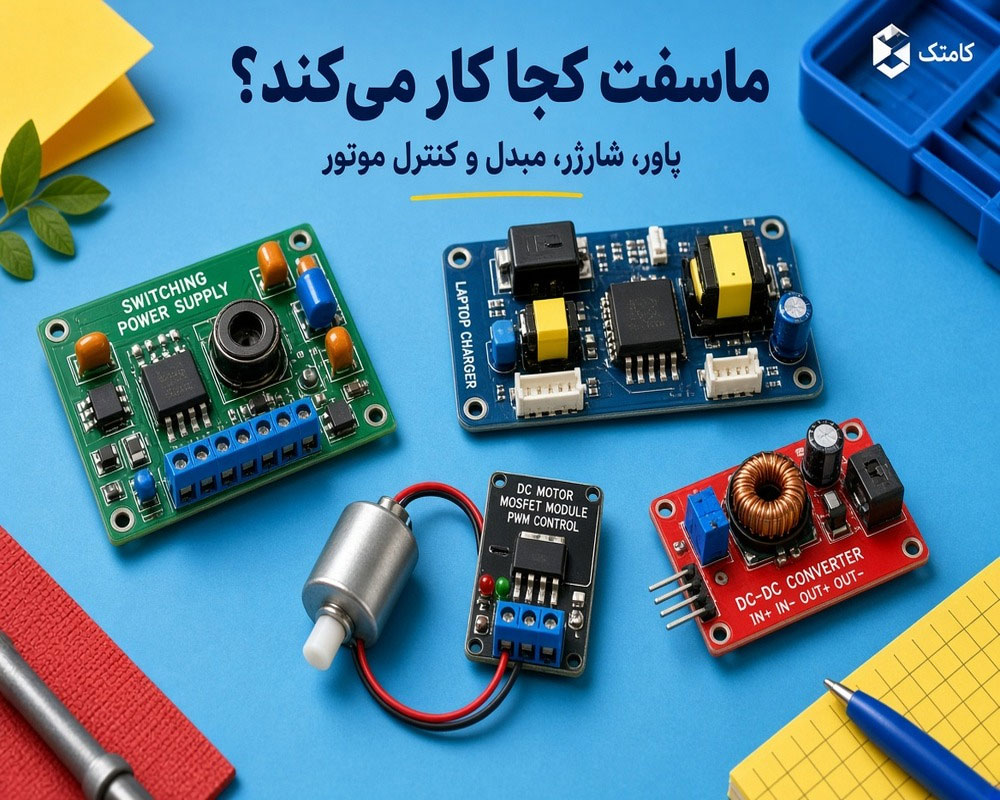

کاربرد ماسفت در پاور، مدار شارژ و کنترل موتور

• پاور سوئیچینگ: قطع و وصل سریع جریان برای انتقال و تنظیم انرژی.
• مبدل کاهنده و افزاینده: کنترل انرژی ذخیره‌شده در سلف و تنظیم ولتاژ خروجی.
• مدار شارژ و حفاظت باتری: کنترل مسیر ورود و خروج جریان و قطع مسیر در شرایط خطا.
• کنترل موتور با PWM: تنظیم توان متوسط موتور با تغییر نسبت زمان روشن‌بودن کلید.
• تقویت‌کننده‌ها: تقویت سیگنال یا سوئیچینگ در خروجی بعضی تقویت‌کننده‌های کلاس D.
• مدارهای منطقی CMOS: استفاده مکمل از ترانزیستورهای کانال N و P در مدارهای مجتمع.

در مبدل‌های قدرت، دیود بدنه، زمان سوئیچینگ و نحوه راه‌اندازی گیت روی عملکرد مدار اثر دارند. بنابراین، ماسفتی که در یک کلید ساده به‌خوبی کار می‌کند، لزوماً برای یک مبدل فرکانس‌بالا انتخاب مناسبی نیست.

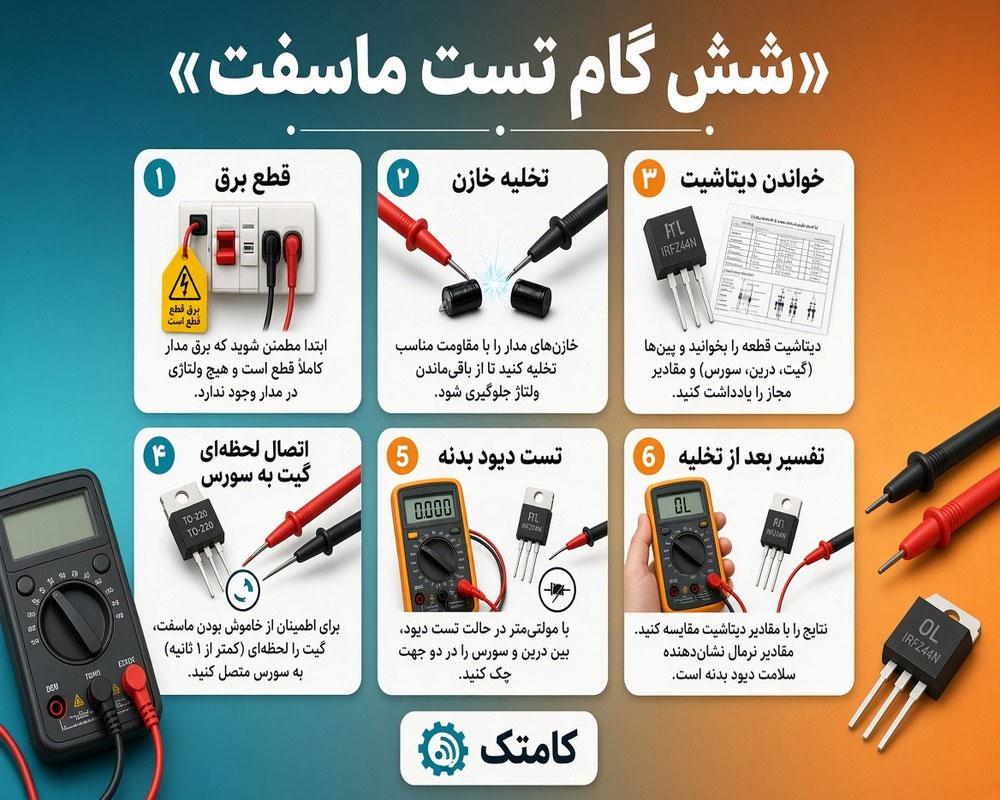

تست ماسفت با مولتی‌متر؛ مراحل درست خارج از مدار

تست با مولتی‌متر برای شناسایی اتصال کوتاه، نشتی شدید گیت و بررسی اولیه دیود بدنه مفید است؛ اما سلامت قطعه در ولتاژ بالا، زیر بار یا هنگام سوئیچینگ سریع را قطعی نمی‌کند. برای نتیجه روشن‌تر، تست را روی قطعه خارج‌شده از مدار انجام دهید.

آماده‌سازی قطعه پیش از تست دیود

1. برق، باتری و هر منبع تغذیه متصل به برد را جدا کنید.
2. خازن‌ها را با روش مناسب تخلیه کنید و نبود ولتاژ را اندازه بگیرید.
3. از اقدامات حفاظت در برابر الکتریسیته ساکن استفاده کنید و گیت را با دست لمس نکنید.
4. نوع ماسفت و پایه‌های آن را از دیتاشیت مشخص کنید.
5. روی قطعه بی‌برق و خارج از مدار، گیت و سورس را لحظه‌ای به هم متصل کنید تا بار گیت تخلیه شود.

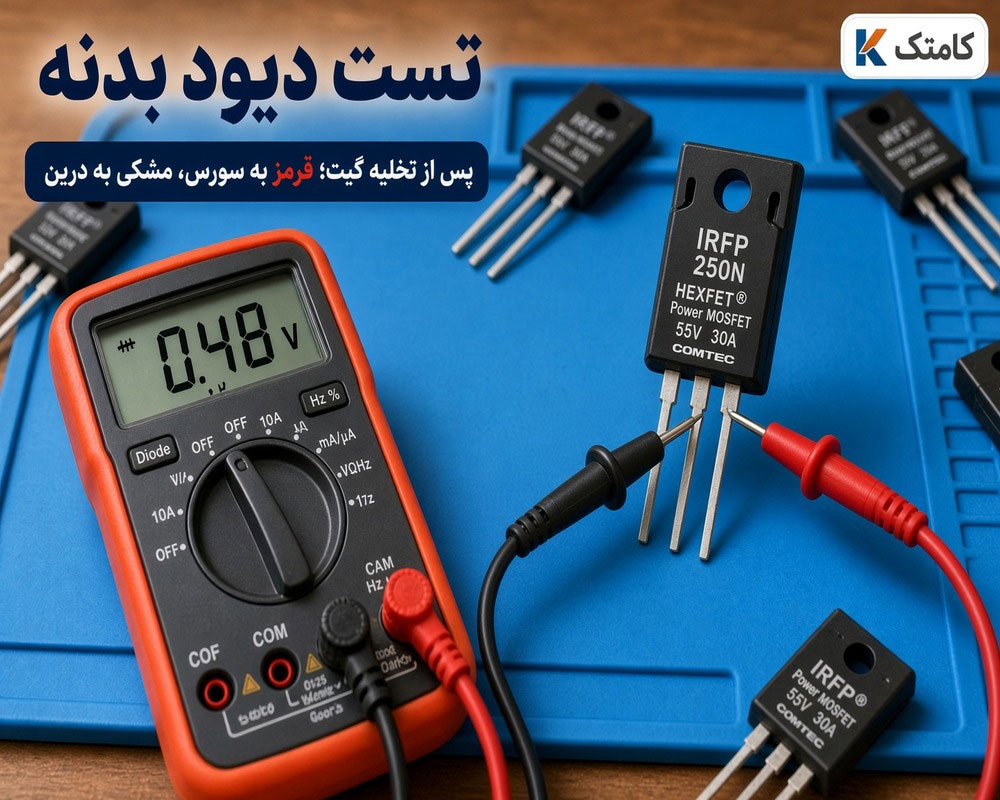

تست دیود بدنه در ماسفت N-Channel معمولی

در یک ماسفت قدرت سیلیکونی N-Channel با بدنه متصل به سورس، دیود بدنه معمولاً از سورس به درین هدایت می‌کند. در حالت دیود مولتی‌متر، پراب قرمز را به سورس و پراب مشکی را به درین بزنید؛ معمولاً افت دیود دیده می‌شود. پس از تخلیه گیت، با جابه‌جایی پراب‌ها انتظار می‌رود دستگاه OL نشان دهد.

در نوع P-Channel، جهت دیود بدنه برعکس است. مقدار افت دیود به مدل، دما و جریان آزمون مولتی‌متر بستگی دارد و نباید برای همه ماسفت‌ها یک عدد ثابت در نظر گرفت.

تفسیر اتصال کوتاه و تغییر عدد هنگام تست

اگر پس از تخلیه گیت، مسیر درین‌ـ‌سورس در هر دو جهت تقریباً اتصال کوتاه باشد، قطعه مشکوک به خرابی است. اما اگر گیت ناخواسته شارژ شده باشد، ماسفت سالم هم ممکن است هدایت کند. ابتدا گیت‌ـ‌سورس را تخلیه و سپس اندازه‌گیری را تکرار کنید.

در ماسفت معمولیِ بدون مدار حفاظتی داخلی، مسیر گیت‌ـ‌سورس و گیت‌ـ‌درین باید عایق بالایی داشته باشد. مشاهده مقاومت بسیار پایین در این مسیرها معمولاً نشانه آسیب گیت است. در قطعات دارای حفاظت داخلی، نتیجه باید با ساختار درج‌شده در دیتاشیت تطبیق داده شود.

چرا تست ماسفت روی برد همیشه قابل اعتماد نیست؟

مقاومت‌ها، دیودها، آی‌سی درایور و ماسفت‌های موازی می‌توانند نتیجه اندازه‌گیری را تغییر دهند. عدد کم یا بوق مولتی‌متر روی برد، به‌تنهایی خرابی ماسفت را ثابت نمی‌کند. اگر نتیجه مبهم بود، قطعه یا مسیر مناسب را از مدار جدا کنید و آزمون را تکرار کنید.

برای تمرین تشخیص قطعات و مسیرهای موازی، مطالب بخش مقالات آموزشی الکترونیک می‌تواند در کنار کار عملی روی برد مطالعه شود.

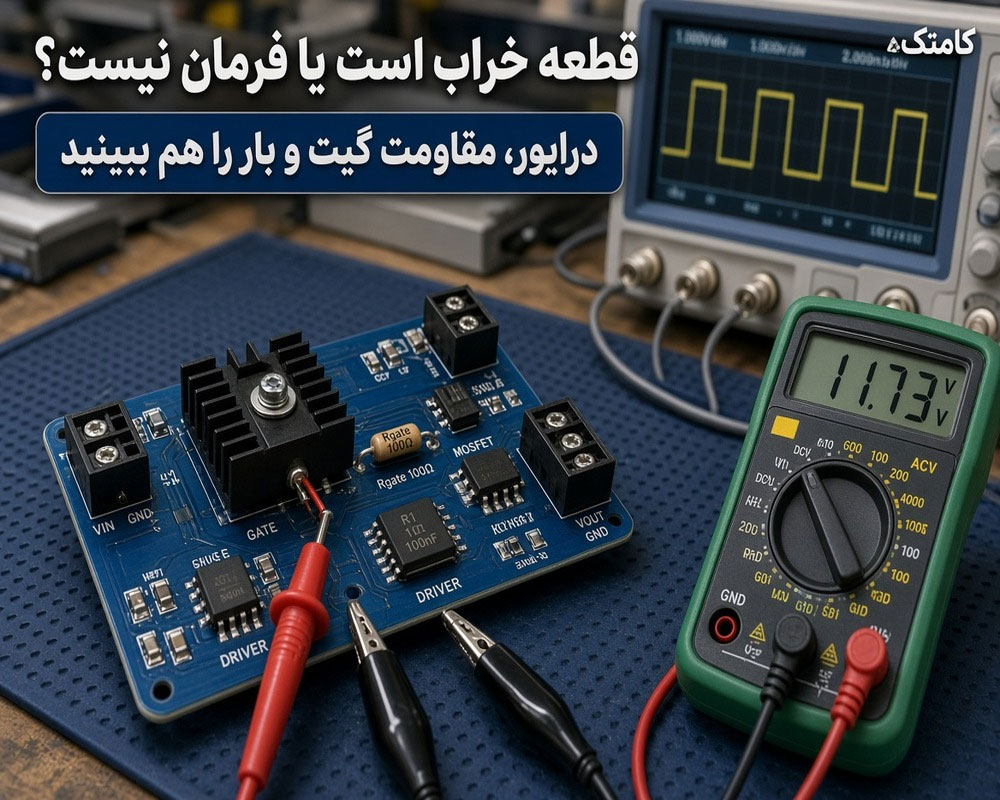

عیب‌یابی ماسفت روی برد؛ قطعه خراب است یا فرمان ندارد؟

روشن‌نشدن دستگاه، داغ‌شدن قطعه یا افت ولتاژ خروجی می‌تواند به ماسفت مربوط باشد، اما علت ممکن است اتصال کوتاه بار، خرابی درایور، مقاومت گیت یا مدار کنترل باشد. تعویض قطعه بدون بررسی این بخش‌ها، احتمال سوختن دوباره ماسفت را بالا می‌برد.

اندازه‌گیری فرمان گیت با مولتی‌متر و اسیلوسکوپ

در مدارهای دارای فرمان ثابت، مولتی‌متر می‌تواند برای اندازه‌گیری ولتاژ گیت‌ـ‌سورس مفید باشد. در مدار PWM، عدد مولتی‌متر معمولاً میانگین سیگنال است و دامنه واقعی، سرعت لبه‌ها و نوسان‌های لحظه‌ای را نشان نمی‌دهد؛ برای این موارد باید از اسیلوسکوپ و روش اتصال مناسب استفاده کرد.

در اندازه‌گیری سمت اولیه پاور متصل به برق شهر یا گیت شناور، اتصال گیره زمین اسیلوسکوپ معمولی به نقطه نامناسب می‌تواند اتصال کوتاه ایجاد کند. این آزمون به تجهیزات مناسب، مانند پروب تفاضلی با رده ولتاژی کافی، و مهارت کارگاهی نیاز دارد.

در تجهیزات باتری‌خور نیز بررسی مسیر تغذیه باید مرحله‌ای انجام شود. برای نمونه، در تعمیر لپ تاپ، بررسی ورودی تغذیه، باتری و بخش پاور به تفکیک علت روشن‌نشدن دستگاه کمک می‌کند.

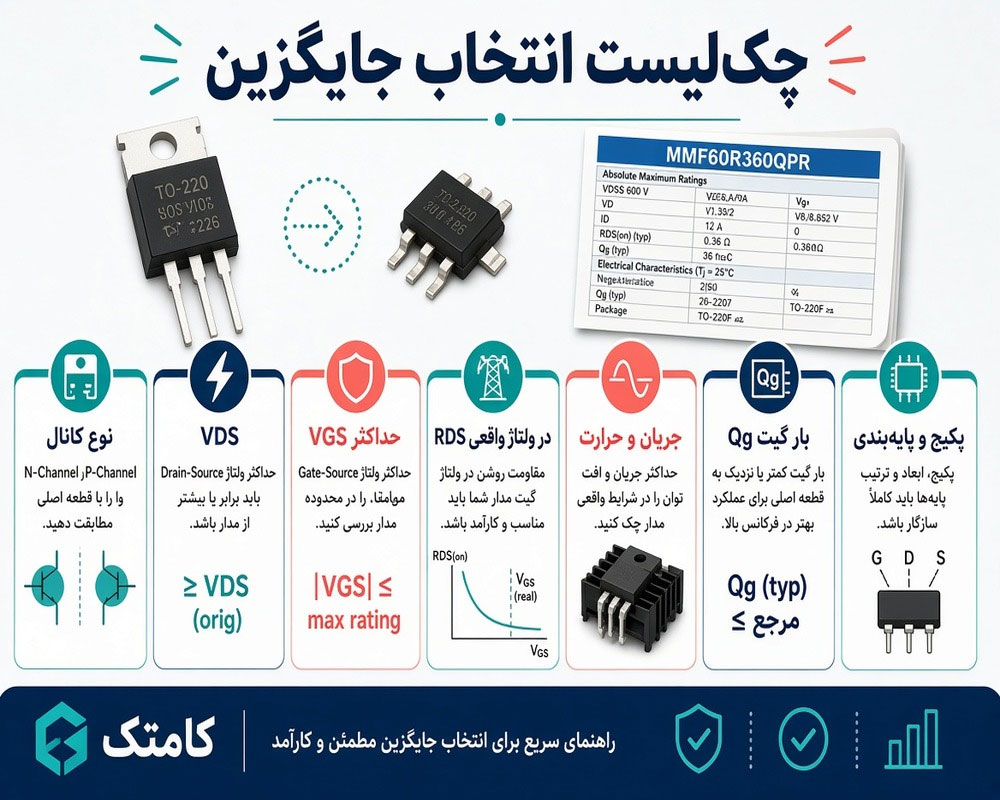

انتخاب ماسفت جایگزین با خواندن مشخصات دیتاشیت

انتخاب جایگزین فقط بر اساس جریان یا ولتاژ نوشته‌شده روی قطعه کافی نیست. ماسفت جدید باید با فرمان گیت، فرکانس سوئیچینگ، شرایط حرارتی و ساختار مدار سازگار باشد.

• نوع کانال و عملکرد: N یا P بودن و افزایشی یا کاهشی بودن را بررسی کنید.
• ولتاژ VDS: باید ولتاژ کاری و جهش‌های گذرای مدار را با حاشیه مناسب تحمل کند.
• حداکثر VGS: فرمان و پیک‌های گیت نباید از محدوده مجاز عبور کنند.
• مقاومت RDS(on): مقدار آن را در ولتاژ گیت واقعی مدار مقایسه کنید.
• جریان و شرایط حرارتی: جریان مجاز دیتاشیت به دما، پکیج و نحوه خنک‌کاری وابسته است.
• بار گیت Qg: باید با توان درایور و سرعت سوئیچینگ سازگار باشد.
• دیود بدنه: مشخصات بازیابی معکوس در بعضی مبدل‌ها و پل‌ها اهمیت دارد.
• پکیج و پایه‌بندی: ابعاد، ترتیب پایه‌ها و اتصال پد حرارتی باید تطبیق داشته باشند.
• محدوده SOA: تحمل هم‌زمان ولتاژ و جریان، به‌خصوص هنگام راه‌اندازی یا کنترل خطی، بررسی شود.

تعویض و لحیم‌کاری ماسفت بدون آسیب به برد

برای برداشتن ماسفت، دما و زمان حرارت را متناسب با پکیج، نوع لحیم و ظرفیت حرارتی برد انتخاب کنید. حرارت طولانی ممکن است پد را جدا کند، قطعات مجاور را آسیب بزند یا خود قطعه را خراب کند. برای قطعات SMD دارای پد زیرین، روش نصب باید اتصال حرارتی و الکتریکی مناسب همان پد را فراهم کند.

چک‌لیست کنترل پس از نصب ماسفت

• شماره قطعه و جهت نصب با دیتاشیت و برد تطبیق داده شده باشد.
• بین پایه‌ها پل لحیم وجود نداشته باشد.
• پدها، مسیرها و مقاومت گیت سالم باشند.
• هیت‌سینک، پد حرارتی یا عایق الکتریکی لازم درست نصب شده باشد.
• اتصال کوتاه مسیر تغذیه پیش از روشن‌کردن بررسی شده باشد.
• در مدار کم‌ولتاژ مناسب، راه‌اندازی اولیه با منبع تغذیه دارای محدودکننده جریان انجام شود.
• جریان مصرفی، ولتاژ خروجی و دمای قطعه ابتدا در بار سبک و سپس در شرایط کاری بررسی شود.

تمرین عملی کلاس برای یادگیری تست و راه‌اندازی ماسفت

🛠️ هدف تمرین: هنرجو باید بتواند یک ماسفت افزایشی N-Channel را شناسایی کند، دیود بدنه آن را تست کند و روشن و خاموش‌شدن یک بار کم‌ولتاژ را با فرمان گیت توضیح دهد.

وسایل و مراحل اجرای تمرین

از منبع DC کم‌ولتاژ با محدودکننده جریان، مولتی‌متر، ماسفت دارای دیتاشیت، مقاومت سری گیت، مقاومت گیت‌ـ‌سورس و یک LED با مقاومت محدودکننده جریان استفاده کنید. مقدار مقاومت‌ها و ولتاژ فرمان باید پیش از اتصال، متناسب با قطعه و بار تعیین شود.

1. پایه‌ها و مشخصات اصلی ماسفت را از دیتاشیت استخراج کنید.
2. دیود بدنه و عایق‌بودن گیت را خارج از مدار بررسی کنید.
3. سورس را به منفی منبع و بار را بین مثبت منبع و درین قرار دهید.
4. مقاومت گیت‌ـ‌سورس را برای جلوگیری از شناورماندن گیت نصب کنید.
5. فرمان مناسب را از طریق مقاومت سری به گیت اعمال و سپس قطع کنید.
6. ولتاژ گیت‌ـ‌سورس، ولتاژ درین‌ـ‌سورس و جریان بار را در هر دو حالت ثبت کنید.
7. توضیح دهید چرا پایین‌بودن افت درین‌ـ‌سورس در حالت روشن، به کاهش تلفات کمک می‌کند.

اگر به‌جای LED از رله استفاده کنیم چه تغییری لازم است؟

رله یک بار القایی است و هنگام قطع جریان می‌تواند جهش ولتاژ ایجاد کند. در مدار ساده رله DC، دیود هرزگرد مناسب موازی بوبین قرار می‌گیرد؛ کاتد به سمت مثبت تغذیه و آند به سمت سر متصل به درین. جریان، ولتاژ و سرعت موردنیاز مدار در انتخاب حفاظت اثر دارند.

سوالات متداول درباره تست و تعمیر ماسفت

آیا ماسفت سالم باید در هر دو جهت OL نشان دهد؟

خیر. در بسیاری از ماسفت‌های قدرت، دیود بدنه در یک جهت هدایت می‌کند. پس از تخلیه گیت، انتظار معمول هدایت دیودی در یک جهت و OL در جهت مخالف است؛ ساختار همان قطعه را از دیتاشیت بررسی کنید.

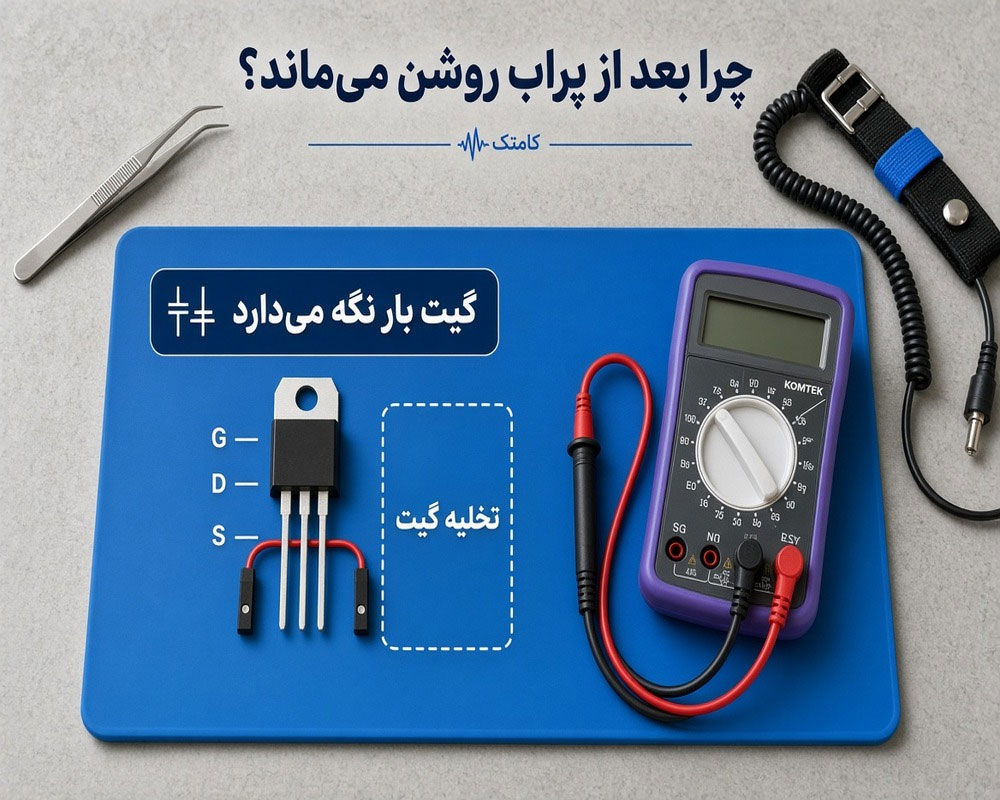

چرا ماسفت پس از تماس پراب روشن باقی می‌ماند؟

پراب ممکن است گیت را شارژ کرده باشد. گیت مانند یک ظرفیت الکتریکی بار ذخیره می‌کند و تا زمان تخلیه، قطعه می‌تواند هدایت کند. روی قطعه بی‌برق و خارج از مدار، اتصال لحظه‌ای گیت‌ـ‌سورس این بار را تخلیه می‌کند.

آیا هر ماسفتی با گیت ۵ ولت روشن می‌شود؟

خیر. بعضی ماسفت‌ها با این ولتاژ فقط تا حدی هدایت می‌کنند و زیر بار داغ می‌شوند. باید مقدار مقاومت روشن در گیت ۵ ولت یا ولتاژ فرمان واقعی مدار، در دیتاشیت مشخص شده باشد.

آیا می‌توان ماسفت را با ترانزیستور BJT جایگزین کرد؟

به‌صورت مستقیم معمولاً خیر. روش راه‌اندازی، پایه‌بندی و رفتار این دو قطعه متفاوت است. چنین تغییری به بازطراحی مدار و بررسی جریان، ولتاژ و تلفات نیاز دارد.

چرا ماسفت جدید دوباره می‌سوزد؟

علت می‌تواند اتصال کوتاه بار، فرمان نامناسب، خرابی درایور، جهش ولتاژ، دفع حرارت ضعیف یا جایگزین ناسازگار باشد. پیش از تعویض مجدد، علت اولیه خرابی را پیدا کنید.

آیا تست مولتی‌متر برای تأیید سلامت ماسفت کافی است؟

برای بررسی اولیه مفید است، اما کافی نیست. برخی خرابی‌ها فقط زیر بار، در دمای بالا یا هنگام سوئیچینگ ظاهر می‌شوند. تأیید نهایی به آزمون متناسب با شرایط واقعی مدار نیاز دارد.
