آموزش تعمیر دستگاه فتوکپی؛ عیب‌یابی و سرویس
برای تعمیر دستگاه فتوکپی، ابتدا کد خطا و نشانه خرابی را ثبت کنید، سپس مسیر کاغذ، مواد مصرفی، سنسورها و بخش مربوط به ایراد را طبق سرویس‌منوال همان مدل بررسی کنید. گیرکردن کاغذ، چاپ کم‌رنگ، ایجاد خطوط روی کاغذ، خطای اسکن و روشن‌نشدن دستگاه از مشکلات رایج کپی هستند؛ اما هر نشانه می‌تواند چند علت متفاوت داشته باشد. در این راهنمای آموزشی با ساختار دستگاه کپی، روش عیب‌یابی مرحله‌ای و نکات سرویس مدل‌های کانن، ریکو، شارپ و توشیبا آشنا می‌شوید.
اجزای اصلی دستگاه فتوکپی و وظیفه هرکدام
برای عیب‌یابی دستگاه کپی، شناخت مسیر شکل‌گیری تصویر و حرکت کاغذ ضروری است. در دستگاه‌های لیزری، اسکنر تصویر سند را می‌خواند و کنترلر آن را به داده تبدیل می‌کند. لیزر، تصویر الکترواستاتیکی را روی سطح حساس به نورِ درام ایجاد می‌کند؛ تونر به نواحی مشخص‌شده می‌چسبد، سپس تصویر به کاغذ منتقل و در واحد فیوزینگ با گرما و فشار تثبیت می‌شود.
| بخش دستگاه | وظیفه | نشانه خرابی احتمالی |
|---|---|---|
| اسکنر و واحد اپتیکی | خواندن سند و ارسال داده تصویر | تاری، نوارهای روشن یا تیره در تصویر کپی |
| درام و دولوپر | تشکیل تصویر الکترواستاتیکی و آماده‌سازی تونر | لکه، خطوط تکرارشونده یا تیرگی غیرعادی |
| کاغذکش و سنسورهای مسیر کاغذ | برداشت کاغذ و تشخیص عبور آن | گیرکردن کاغذ، چندبرگی یا اعلام خطای مسیر |
| فیوزینگ | تثبیت تونر روی کاغذ با گرما و فشار | پاک‌شدن تونر از کاغذ، چروک یا خطای دما |
| برد کنترل و پاور | کنترل توالی کار، تغذیه و ارتباط بخش‌ها | روشن‌نشدن، ریست‌شدن یا خطاهای الکتریکی |

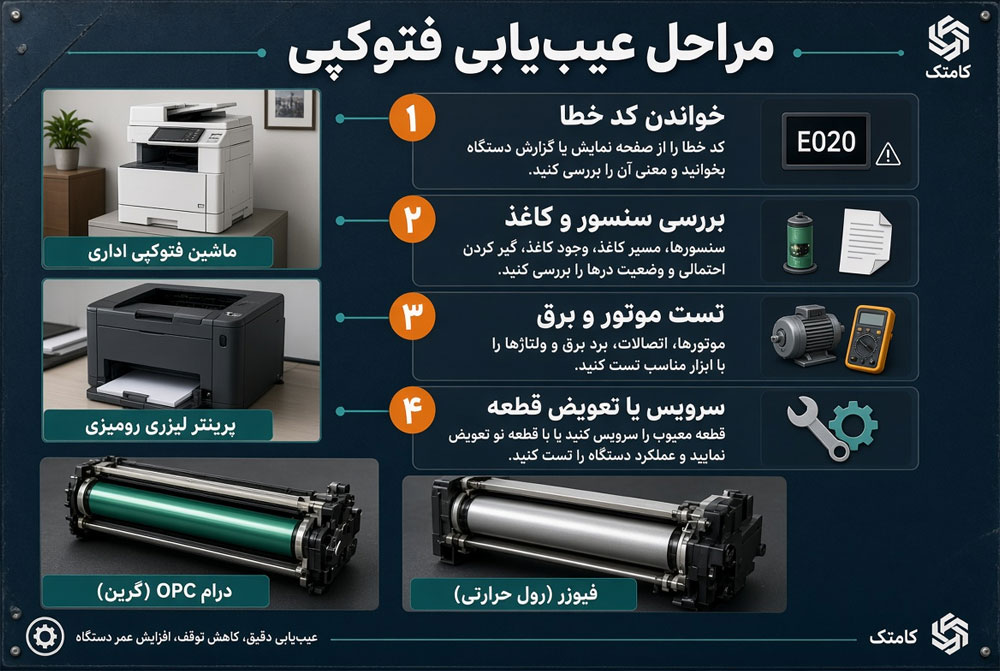

عیب‌یابی دستگاه کپی را مرحله‌به‌مرحله انجام دهید
پیش از تعویض قطعه، ایراد را بازتولید و شرایط وقوع آن را ثبت کنید: دستگاه در چه مرحله‌ای متوقف می‌شود؟ کد خطا چیست؟ مشکل در کپی، چاپ از رایانه یا هر دو دیده می‌شود؟ این اطلاعات کمک می‌کند عیب را به بخش مکانیکی، اپتیکی، مصرفی یا الکترونیکی محدود کنید.

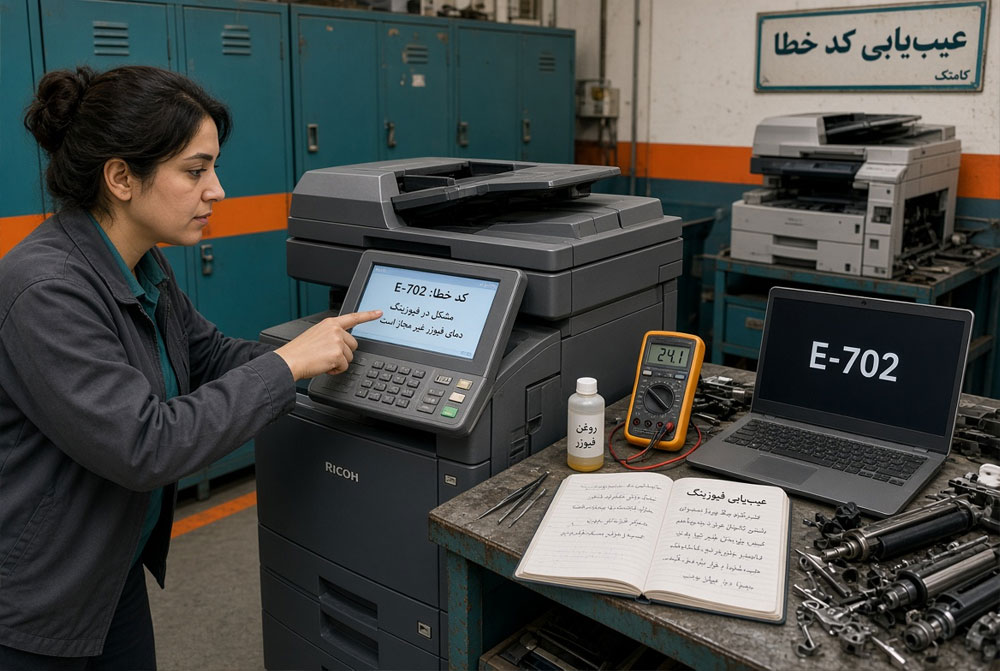

- کد خطا را یادداشت کنید. معنی کدها بین مدل‌ها و حتی نسخه‌های مختلف دستگاه فرق می‌کند؛ از سرویس‌منوال همان مدل استفاده کنید.
- نمونه چاپ یا کپی بگیرید. محل و شکل خطوط، لکه‌ها یا کم‌رنگی را ثبت کنید و ببینید ایراد در همه برگه‌ها تکرار می‌شود یا نه.
- مصرفی‌ها و کاغذ را بررسی کنید. نوع کاغذ، جهت بارگذاری، تونر و وضعیت کارتریج را مطابق دفترچه دستگاه بررسی کنید.

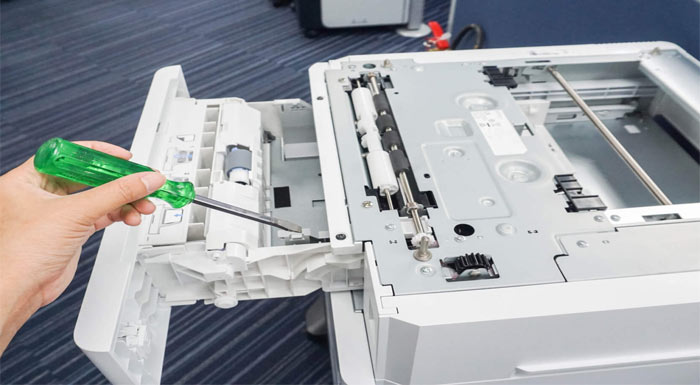

- مسیر کاغذ را با برق قطع‌شده بازدید کنید. تکه‌های کاغذ، غلطک فرسوده، پرچم سنسور گیرکرده یا مانع مکانیکی را جست‌وجو کنید.
- بخش مرتبط را طبق راهنمای سرویس آزمایش کنید. اندازه‌گیری ولتاژ یا مقاومت فقط باید با روش و شرایط اعلام‌شده برای همان مدل انجام شود.
- پس از تعمیر، دستگاه را تست کنید. چند کپی پی‌درپی، چاپ دورو و در صورت نیاز اسکن را بررسی کنید تا ایراد دوباره ظاهر نشود.
اگر دستگاه کاغذ را نمی‌کشد، صدای غیرعادی دارد یا به سرویس تخصصی نیاز پیدا کرده است، می‌توانید جزئیات تعمیرات فتوکپی در محل را بررسی کنید.
خطاهای رایج دستگاه فتوکپی و علت‌های احتمالی
| نشانه | مواردی که بررسی می‌شوند | نکته عیب‌یابی |
|---|---|---|
| گیرکردن کاغذ | کاغذ نامناسب، غلطک کاغذکش، مسیر و پرچم سنسورها | محل توقف کاغذ را ثبت کنید؛ تعویض سنسور پیش از بررسی مسیر ممکن است مشکل را حل نکند. |
| چاپ یا کپی کم‌رنگ | تونر، کارتریج، درام، دولوپر و تنظیم تراکم تصویر | کپی از شیشه و چاپ مستقیم از رایانه را مقایسه کنید تا منشأ ایراد مشخص شود. |
| خطوط یا لکه روی برگه | شیشه اسکن، واحد اپتیکی، درام و قطعات انتقال تصویر | تکرار منظم لکه در فاصله‌های ثابت می‌تواند به قطعه چرخان مرتبط باشد؛ فاصله و الگوی آن را ثبت کنید. |
| تونر روی کاغذ تثبیت نمی‌شود | فیوزینگ، دمای کاری، نوع کاغذ و تنظیمات چاپ | فیوزینگ داغ است؛ برای جلوگیری از سوختگی، تا زمان خنک‌شدن به آن دست نزنید. |
| کپی تار یا اسکن ناقص | شیشه و شیار اسکن، لنز یا آینه‌ها، کابل و واحد اسکن | ابتدا شیشه را با روش توصیه‌شده تمیز کنید؛ تنظیمات اپتیکی را بدون سرویس‌منوال تغییر ندهید. |
| دستگاه روشن نمی‌شود | پریز، کابل برق، کلید، فیوز و مدار پاور | بررسی داخلی مدار برق شهر باید به تکنسین آشنا با تعمیرات تجهیزات برقی سپرده شود. |

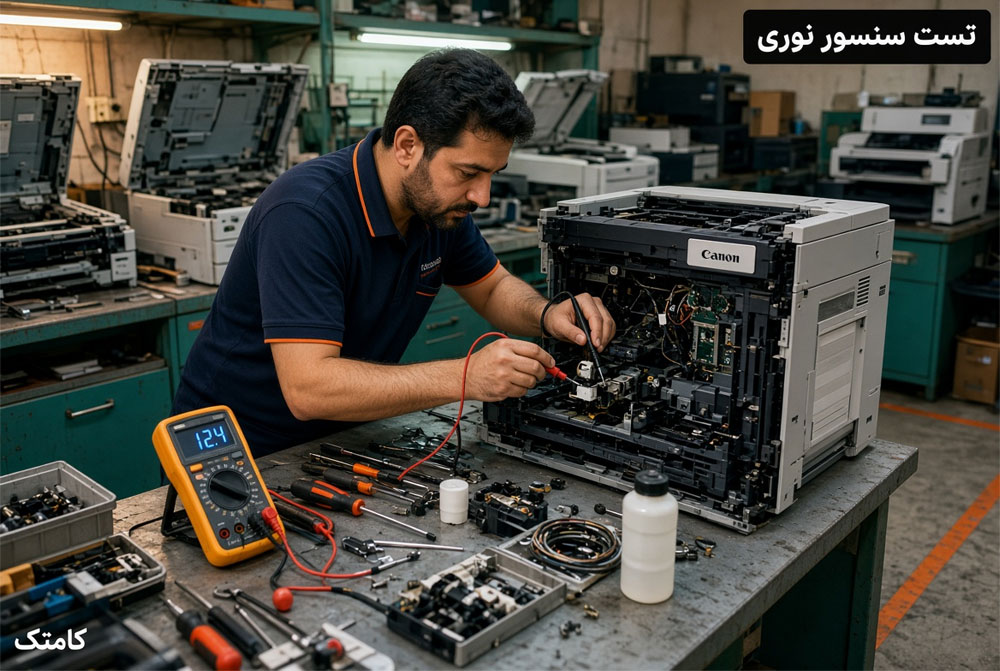

سنسورها و سولنوئید دستگاه کپی را چگونه بررسی کنیم؟
سنسورهای دستگاه کپی ممکن است وضعیت در، مسیر کاغذ، دما یا موقعیت یک قطعه را تشخیص دهند. برخی سنسورها نوری و برخی مکانیکی یا حرارتی هستند. در بسیاری از مدل‌ها، گزارش وضعیت سنسورها از طریق منوی سرویس یا ابزار عیب‌یابی سازنده انجام می‌شود. پرچم شکسته، آلودگی، اتصال نامناسب یا خرابی خود سنسور می‌تواند باعث خطای کاذب شود؛ بنابراین فقط بر اساس کد خطا قطعه را تعویض نکنید.
سولنوئید یا سلونوئید، عملگر الکترومغناطیسی‌ای است که در برخی دستگاه‌ها بخشی از مکانیزم کلاچ یا آزادسازی کاغذ را فعال می‌کند. برای بررسی آن، ابتدا اتصال و حرکت مکانیکی را بازدید کنید؛ سپس مقاومت سیم‌پیچ و فرمان درایور را فقط طبق مقادیر و روش درج‌شده در سرویس‌منوال اندازه بگیرید. اعمال مستقیم ولتاژ نامشخص به سولنوئید ممکن است به سیم‌پیچ یا برد کنترل آسیب بزند.

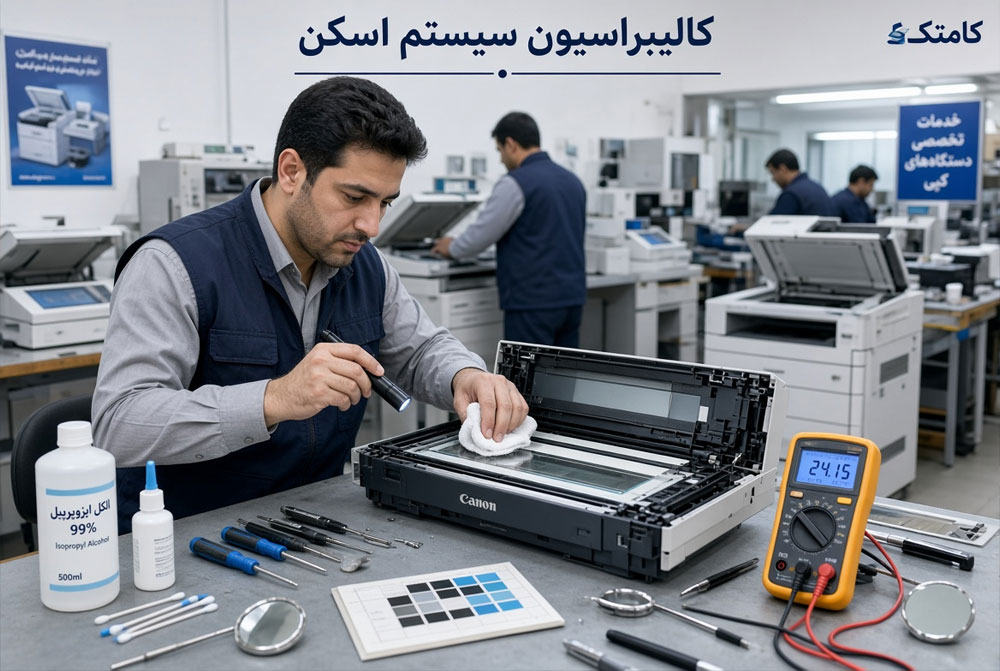

عیب‌یابی اسکنر و کیفیت تصویر کپی
اگر نسخه کپی تار است اما چاپ آزمایشی دستگاه کیفیت خوبی دارد، ابتدا شیشه اصلی و شیار باریک تغذیه خودکار اسناد را تمیز و بررسی کنید. لکه روی این شیشه معمولاً به شکل خطی در خروجی دیده می‌شود. در صورت باقی‌ماندن ایراد، تنظیمات اندازه سند، وضوح و کنتراست، سپس حرکت کالسکه اسکن و اتصال‌های آن طبق راهنمای مدل بررسی می‌شوند.
در واحد اسکن ممکن است از حسگرهای CCD یا CIS استفاده شده باشد. روش سرویس و قطعات هر کدام متفاوت است؛ تمیزکاری باید با مواد و ابزار مناسب انجام شود تا سطح شیشه، آینه یا حسگر خش نیفتد. بازتنظیم کالیبراسیون نیز باید با الگوی مرجع و دستورالعمل همان دستگاه انجام شود.
درام، تونر و مسیر انتقال تصویر را بررسی کنید
درام حساس به نور است و تماس، نور شدید یا پاک‌کردن نادرست می‌تواند به سطح آن آسیب بزند. اگر روی برگه خطوط، لکه‌های تکرارشونده یا پس‌زمینه خاکستری می‌بینید، الگوی عیب را با قطعات مصرفی سازگار با همان مدل مقایسه کنید. درام را با دستمال زبر یا مواد پاک‌کننده نامناسب تمیز نکنید و قطعه را پیش از تأیید علت خرابی تعویض نکنید.
تونر، دولوپر و کارتریج در همه مدل‌ها ساختار یکسانی ندارند. استفاده از مواد مصرفی ناسازگار یا ترکیب تونرهای نامتناسب می‌تواند کیفیت چاپ را کاهش دهد و به مجموعه ظهور آسیب بزند. برای تشخیص درست، تعداد صفحات چاپ‌شده، پیام‌های دستگاه و سابقه تعویض قطعات را هم در نظر بگیرید.

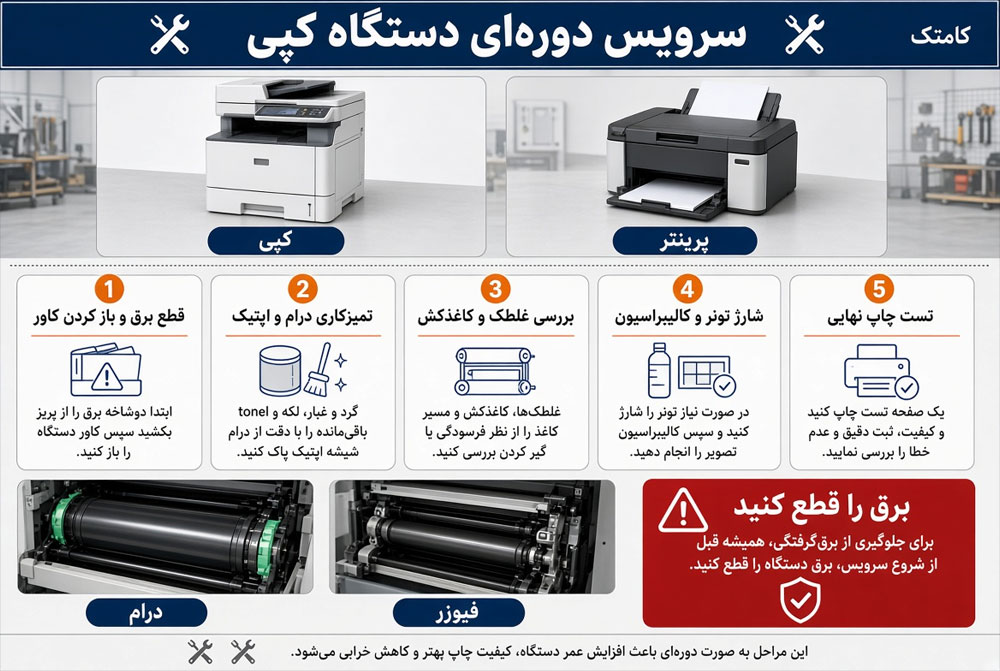

سرویس دوره‌ای دستگاه کپی چه مراحلی دارد؟
- بدنه، دریچه‌ها و مسیر حرکت کاغذ را از گردوغبار و تکه‌های کاغذ پاک کنید.
- غلطک‌های کاغذکش و جداکننده را از نظر آلودگی، صافی سطح و فرسودگی بازدید کنید.
- وضعیت تونر، کارتریج، درام و مخزن تونر زائد را مطابق دستورالعمل دستگاه بررسی کنید.
- نمونه چاپ بگیرید و کیفیت تصویر، تغذیه کاغذ و عملکرد چاپ دورو را بسنجید.
- کدهای خطا و شمارنده‌های سرویس را با سرویس‌منوال همان مدل بررسی کنید.
- قطعات مصرفی را فقط با قطعه سازگار تعویض و پس از سرویس، عملکرد دستگاه را دوباره آزمایش کنید.
فواصل سرویس به حجم چاپ، محیط کاری، نوع کاغذ و توصیه سازنده بستگی دارد. در محیط پرگردوغبار یا دستگاه پرتردد، بازدید و نظافت باید زودتر انجام شود. برای آشنایی با نگهداری و تعمیر تجهیزات چاپ مشابه، صفحه آموزش تعمیر پرینتر نیز مفید است.
تفاوت عیب‌یابی فتوکپی کانن، ریکو و شارپ
اصول کلی چاپ در دستگاه‌های کپی مشابه است، اما کدهای خطا، منوی سرویس، قطعات مصرفی و توالی عیب‌یابی به برند و مدل وابسته‌اند. پیش از ورود به حالت سرویس، شماره مدل کامل را ثبت و دستورالعمل همان مدل را پیدا کنید. تغییر گزینه‌های سرویس بدون آگاهی می‌تواند تنظیمات کالیبراسیون یا شمارنده‌ها را به‌هم بزند.
نکات بررسی دستگاه‌های فتوکپی کانن
در دستگاه‌های کانن، ابتدا کد خطا و شرایط ایجاد آن را با راهنمای سرویس مدل تطبیق دهید. اگر مشکل به تغذیه کاغذ مربوط است، مسیر کاغذ، غلطک برداشت و وضعیت پرچم سنسورها را بررسی کنید. در ایرادهای کیفیت تصویر، نمونه خروجی و قطعات مصرفی را طبق روش سازنده ارزیابی کنید و از تغییر تصادفی تنظیمات حالت سرویس بپرهیزید.
نکات سرویس دستگاه‌های فتوکپی ریکو
در مدل‌های ریکو، پیام پنل و کد خطا نقطه شروع عیب‌یابی است. صدای موتور، حرکت مجموعه‌های مکانیکی و محل توقف کاغذ می‌توانند به محدودکردن بخش معیوب کمک کنند. هنگام بازکردن کاورها از ابزار مناسب استفاده کنید و پس از سرویس، قاب‌ها، اتصال‌ها و عملکرد چاپ را دوباره کنترل کنید.
نکات تعمیر دستگاه‌های فتوکپی شارپ و توشیبا
برای شارپ و توشیبا نیز به شماره مدل و سرویس‌منوال همان دستگاه تکیه کنید. خطای اسکن را از خطای چاپ تفکیک کنید: اگر چاپ مستقیم درست است اما کپی کیفیت ندارد، بخش خواندن تصویر و شیشه اسکن را در اولویت بگذارید. اگر کاغذ در چند مسیر مختلف گیر می‌کند یا دستگاه خطای دما می‌دهد، ادامه کار را متوقف و علت را مطابق راهنمای فنی بررسی کنید.
یادگیری تعمیر فتوکپی با تمرین عملی
یادگیری تعمیر دستگاه فتوکپی فقط به حفظ‌کردن نام قطعات محدود نمی‌شود. برای رسیدن به عیب‌یابی قابل‌اعتماد، ابتدا مسیر چاپ و کاغذ را روی دستگاه سالم بشناسید، سپس خرابی‌های کنترل‌شده را بررسی کنید، اندازه‌گیری‌ها را ثبت کنید و نتیجه را با سرویس‌منوال تطبیق دهید. تمرین باز و بسته‌کردن اصولی، شناخت مواد مصرفی و تست نهایی نیز بخش مهمی از مهارت تعمیرکار است.
در کلاس تعمیرات فتوکپی می‌توان ساختار دستگاه، عیب‌یابی بخش‌های مکانیکی و الکترونیکی، سرویس و بررسی مدل‌های مختلف را به‌صورت آموزشی دنبال کرد.
