آموزش مقاومت

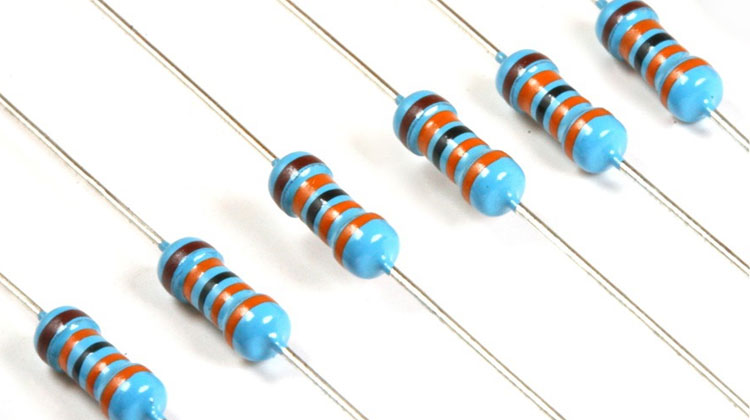

آموزش مقاومت الکتریکی؛ انواع، کاربردها و روش تست با مولتی‌متر

مقاومت یکی از قطعات پایه در مدارهای الکترونیکی است. این قطعه با محدودکردن یا تنظیم جریان، به تقسیم ولتاژ، تنظیم نقطهٔ کاری قطعات و محافظت از بخش‌های مختلف مدار کمک می‌کند. در این آموزش با انواع مقاومت، کاربرد مقاومت‌های ثابت و متغیر، مقاومت‌های حساس به دما و نور، و روش صحیح تست مقاومت با مولتی‌متر آشنا می‌شوید.

نکتهٔ کلیدی: اندازه‌گیری مقاومت روی برد روشن ایمن نیست و نتیجهٔ دقیقی نمی‌دهد. پیش از تست، برق مدار را قطع کنید و خازن‌ها را با روش مناسب تخلیه کنید.

شناخت مقاومت‌ها و عیب‌یابی آن‌ها از مهارت‌های پایه در آموزش الکترونیک است. در ادامه، روش‌های کاربردی بررسی مقاومت در مدار و خارج از مدار را مرور می‌کنیم.

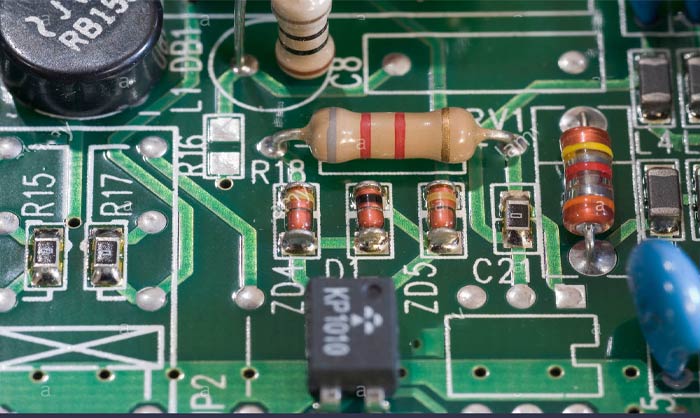

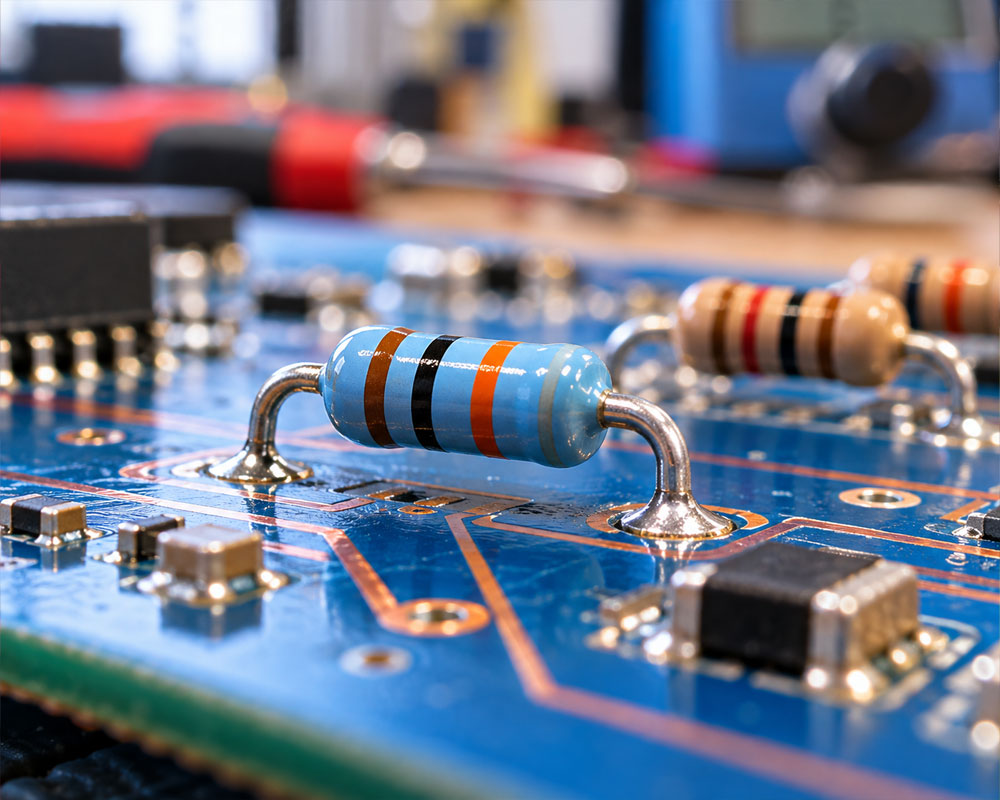

مقاومت ثابت روی برد الکترونیکی

مقاومت الکتریکی چیست و چه کاری در مدار انجام می‌دهد؟

مقاومت الکتریکی میزان مخالفت یک ماده با عبور جریان است و با واحد اهم (Ω) اندازه‌گیری می‌شود. در یک مقاومت ایده‌آل، افزایش مقدار مقاومت در ولتاژ ثابت باعث کاهش جریان می‌شود. رابطهٔ ولتاژ، جریان و مقاومت با قانون اهم بیان می‌شود:

V = I × R

  • V: ولتاژ بر حسب ولت (V)
  • I: جریان بر حسب آمپر (A)
  • R: مقاومت بر حسب اهم (Ω)

مقاومت علاوه بر محدودکردن جریان، برای تقسیم ولتاژ، تنظیم سیگنال و تعیین شرایط کاری قطعاتی مانند ترانزیستورها به‌کار می‌رود. هنگام انتخاب مقاومت، فقط مقدار اهم مهم نیست؛ توان مجاز، دقت یا تلرانس، ضریب دمایی و نوع ساخت نیز باید با شرایط مدار هماهنگ باشند.

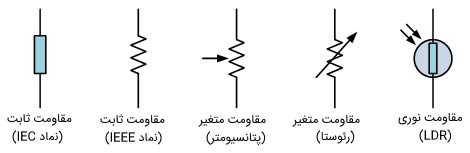

انواع مقاومت الکتریکی و کاربرد هرکدام

مقاومت‌ها را می‌توان بر اساس ثابت یا قابل‌تغییربودن مقدارشان دسته‌بندی کرد. گروه دیگری نیز وجود دارد که مقدار مقاومت آن‌ها با عواملی مانند دما، نور یا ولتاژ تغییر می‌کند.

نوع مقاومت ویژگی کاربرد رایج
ثابت مقدار اسمی آن در شرایط کاری معمول تغییر داده نمی‌شود. محدودکردن جریان، تقسیم ولتاژ و تنظیم بایاس
متغیر مقدار مقاومت یا نقطهٔ برداشت آن قابل تنظیم است. تنظیم سطح صدا، ولتاژ یا کالیبراسیون
وابسته به شرایط محیطی مقدار مقاومت با دما، نور یا ولتاژ تغییر می‌کند. حسگرها، حفاظت مدار و کنترل خودکار

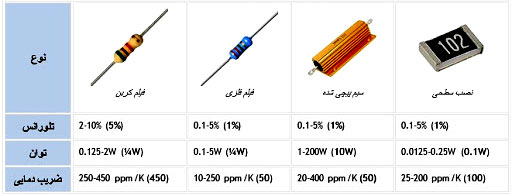

مقاومت‌های ثابت؛ کربنی، لایه‌ای و سیمی

در مقاومت ثابت، مقدار اسمی با چرخاندن یا حرکت‌دادن قطعه تغییر نمی‌کند. این مقاومت‌ها در بیشتر مدارهای الکترونیکی و بردهای چاپی استفاده می‌شوند. مدل‌های رایج بر اساس ساختار عبارت‌اند از:

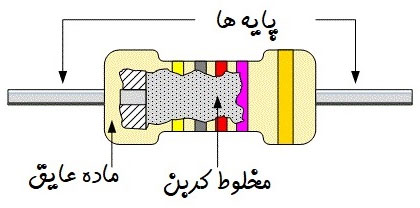

  • مقاومت کربنی: در برخی مدارهای عمومی و کاربردهای کم‌هزینه استفاده می‌شود. مشخصات آن به نوع ساخت و کیفیت قطعه بستگی دارد.
  • مقاومت لایه‌ای: لایه‌ای مقاومتی روی هسته‌ای عایق دارد. مقاومت‌های فیلم فلزی و فیلم کربنی از این گروه‌اند و در مدارهای عمومی و دقیق کاربرد دارند.
  • مقاومت سیمی: از سیم مقاومتی پیچیده‌شده به دور هسته ساخته می‌شود و برای کاربردهایی با توان بالاتر مناسب است. هنگام جایگزینی، توان و شیوهٔ دفع حرارت آن را نیز بررسی کنید.
  • مقاومت سطحی یا SMD: قطعه‌ای کوچک برای نصب مستقیم روی برد است. مقدار آن ممکن است با کد عددی مشخص شود و برای خواندن کد باید به استاندارد همان قطعه توجه کرد.

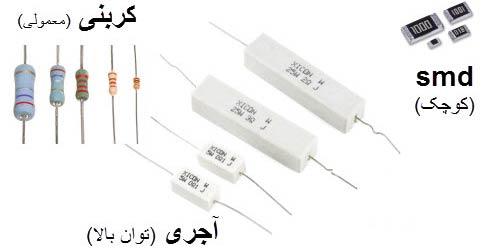

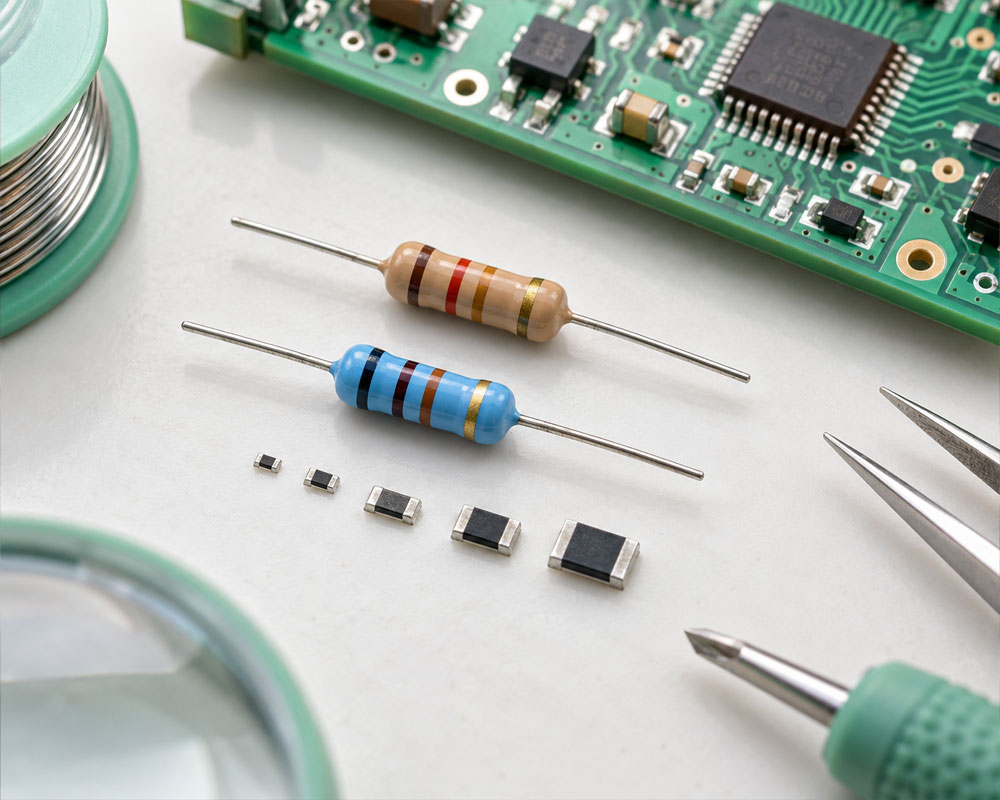

نمونه‌های مقاومت ثابت محوری و SMD

مقاومت‌های متغیر؛ پتانسیومتر، رئوستا و تریمر

مقدار مقاومت برخی قطعات را می‌توان برای تنظیم عملکرد مدار تغییر داد. قطعهٔ مناسب به نوع تنظیم و نحوهٔ استفاده بستگی دارد:

  • پتانسیومتر: معمولاً سه پایه دارد و با حرکت محور یا لغزنده، ولتاژ خروجیِ پایهٔ میانی را تغییر می‌دهد. در مدارهای صوتی و تنظیمات دستی استفاده می‌شود.
  • ولوم: نام رایجی برای پتانسیومتری است که کاربر با آن سطح صدا یا یک تنظیم مشابه را تغییر می‌دهد.
  • رئوستا: مقاومت متغیری است که معمولاً برای تنظیم جریان به‌کار می‌رود. توان مجاز و نحوهٔ سیم‌بندی آن باید با مدار سازگار باشد.
  • تریمر: قطعه‌ای کوچک برای تنظیم محدود و معمولاً کم‌تکرار، مانند کالیبراسیون مدار، است.

اندازه‌گیری مقاومت با مولتی‌متر

مقاومت‌های حساس به دما؛ تفاوت ترمیستور NTC و PTC

ترمیستور مقاومتی است که مقدار آن به دما وابستگی زیادی دارد. دو نوع متداول آن NTC و PTC هستند:

  • NTC: با افزایش دما، مقاومت آن معمولاً کاهش می‌یابد. از آن در حسگرهای دما و برخی مدارهای محدودکنندهٔ جریان هجومی استفاده می‌شود.
  • PTC: با افزایش دما، مقاومت آن معمولاً افزایش می‌یابد. بسته به نوع قطعه، ممکن است در حسگری یا حفاظت در برابر جریان بیش‌ازحد به‌کار رود.

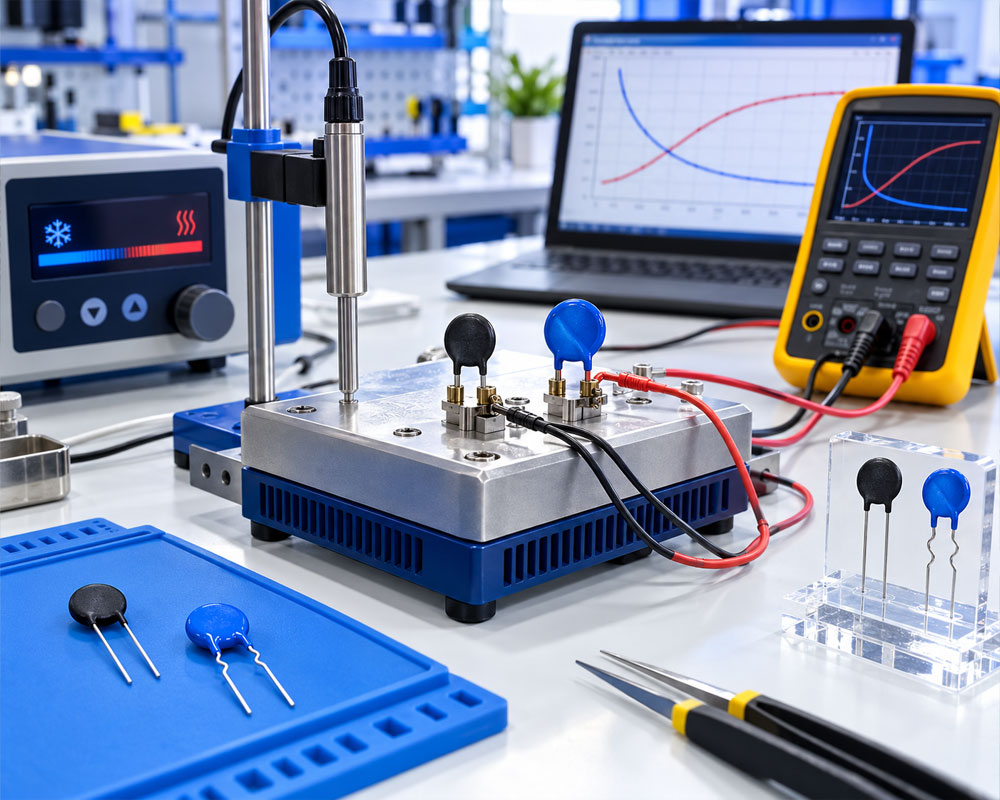

مقایسهٔ تغییر مقاومت ترمیستورهای NTC و PTC با دما

برای تست ترمیستور، ابتدا شمارهٔ قطعه و مشخصات آن را بررسی کنید؛ سپس مقاومت را در دمای معلوم اندازه بگیرید و تغییر مقدار را با تغییر کنترل‌شدهٔ دما مقایسه کنید. قطعه را با شعله یا حرارت مستقیم آزمایش نکنید.

فتورزیستور یا LDR؛ مقاومت وابسته به نور

LDR یا فتورزیستور قطعه‌ای حساس به نور است. در بسیاری از انواع رایج آن، با افزایش نور مقدار مقاومت کاهش می‌یابد و با کم‌شدن نور مقاومت بالا می‌رود. این قطعه در مدارهای نورسنج و سیستم‌های روشنایی خودکار کاربرد دارد.

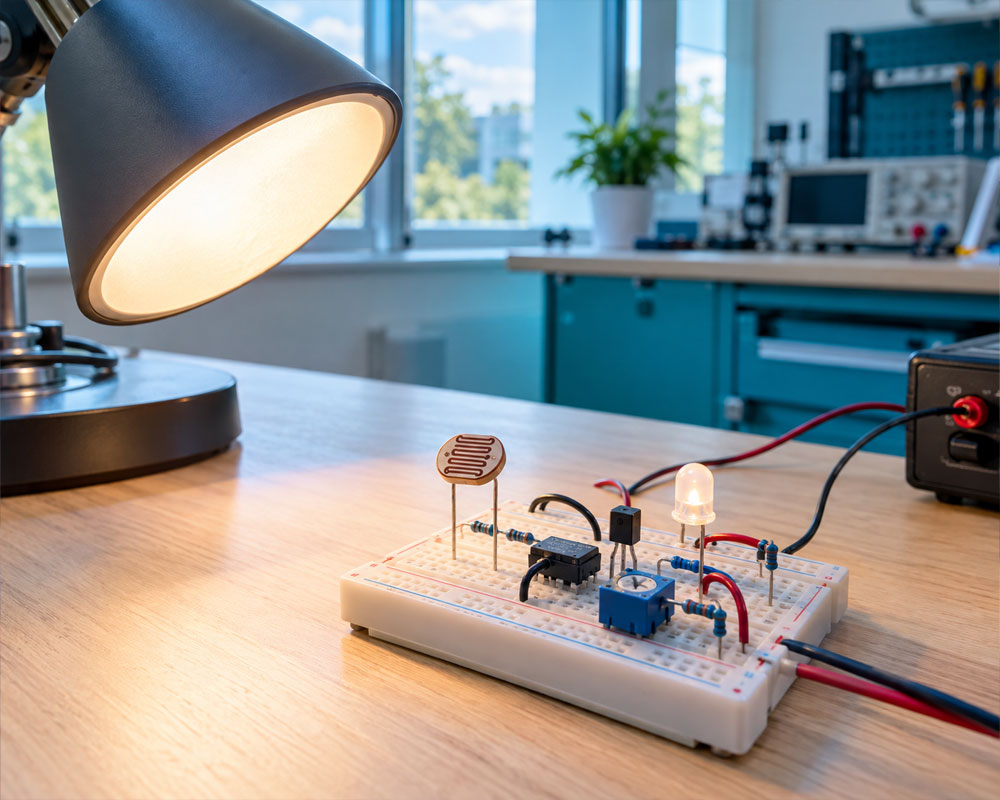

فتورزیستور LDR در مدار کنترل روشنایی

واریستور؛ قطعهٔ وابسته به ولتاژ برای حفاظت

واریستور (MOV) قطعه‌ای حفاظتی است که در ولتاژهای عادی مقاومت زیادی دارد و هنگام افزایش ولتاژ گذرا، هدایت آن بیشتر می‌شود تا به محدودکردن اضافه‌ولتاژ کمک کند. واریستور را نباید با اعمال آزمایشی ولتاژ بالا و بدون تجهیزات و روش تخصصی تست کرد؛ این کار می‌تواند خطر برق‌گرفتگی، آتش‌سوزی یا آسیب به قطعه ایجاد کند.

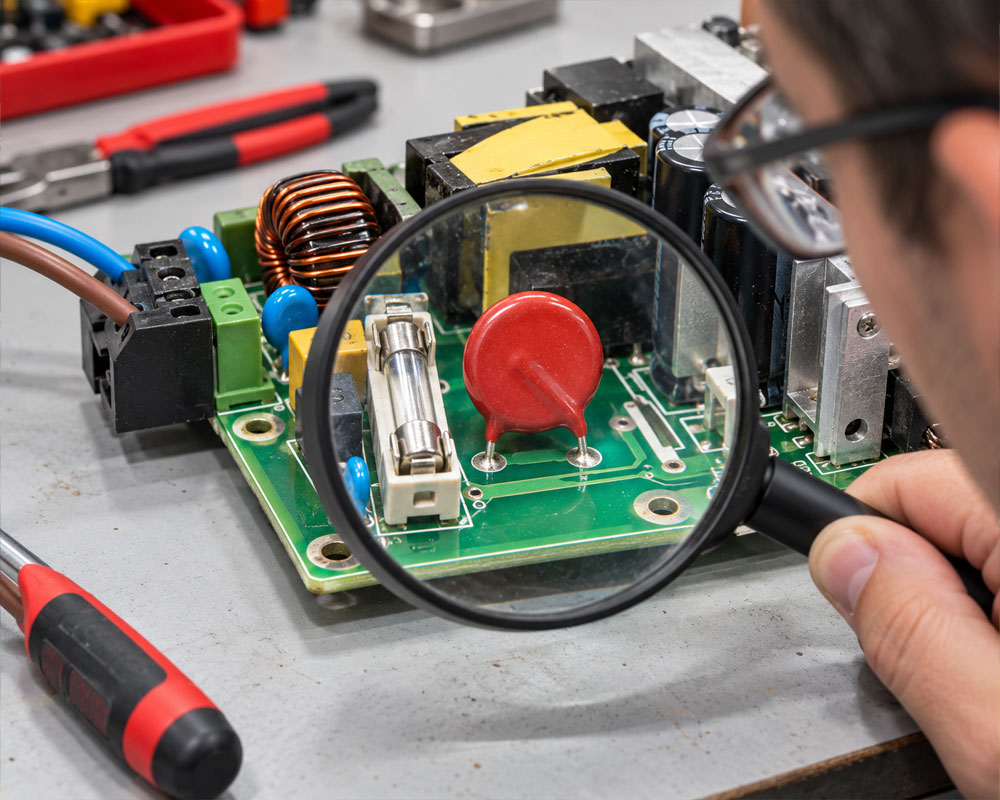

بررسی ظاهری واریستور روی برد منبع تغذیه

مقاومت‌های حساس به میدان مغناطیسی

برخی حسگرهای مقاومت مغناطیسی، مانند حسگرهای مبتنی بر اثر مگنتورزیستیو، با تغییر میدان مغناطیسی ویژگی الکتریکی‌شان تغییر می‌کند. این قطعات معمولاً در سامانه‌های حسگر موقعیت، سرعت یا میدان مغناطیسی دیده می‌شوند. روش آزمایش به مدل و مدار داخلی حسگر وابسته است؛ بنابراین باید از دیتاشیت یا مشخصات سازنده استفاده کرد.

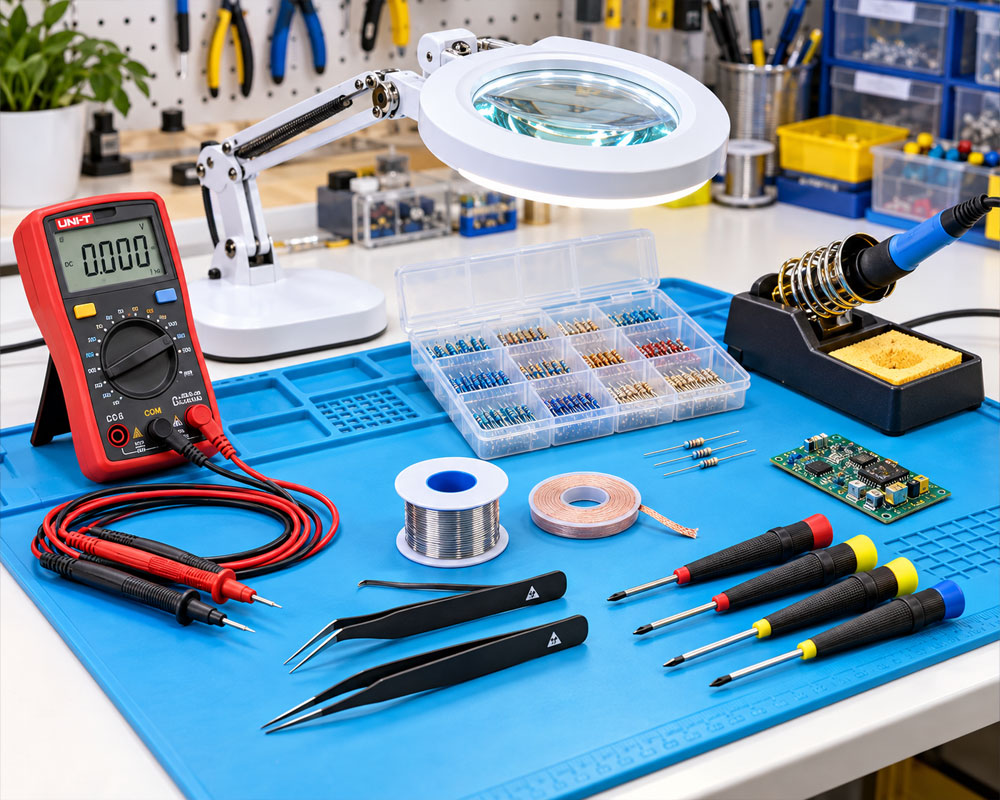

ابزارهای لازم برای تست مقاومت و تعمیر برد الکترونیکی

آموزش تست مقاومت با مولتی‌متر دیجیتال

برای بررسی مقدار مقاومت، مولتی‌متر را روی حالت اندازه‌گیری اهم (Ω) قرار دهید. پیش از اتصال پراب‌ها، مطمئن شوید مدار خاموش است و ولتاژ باقی‌ماندهٔ خطرناکی در آن وجود ندارد.

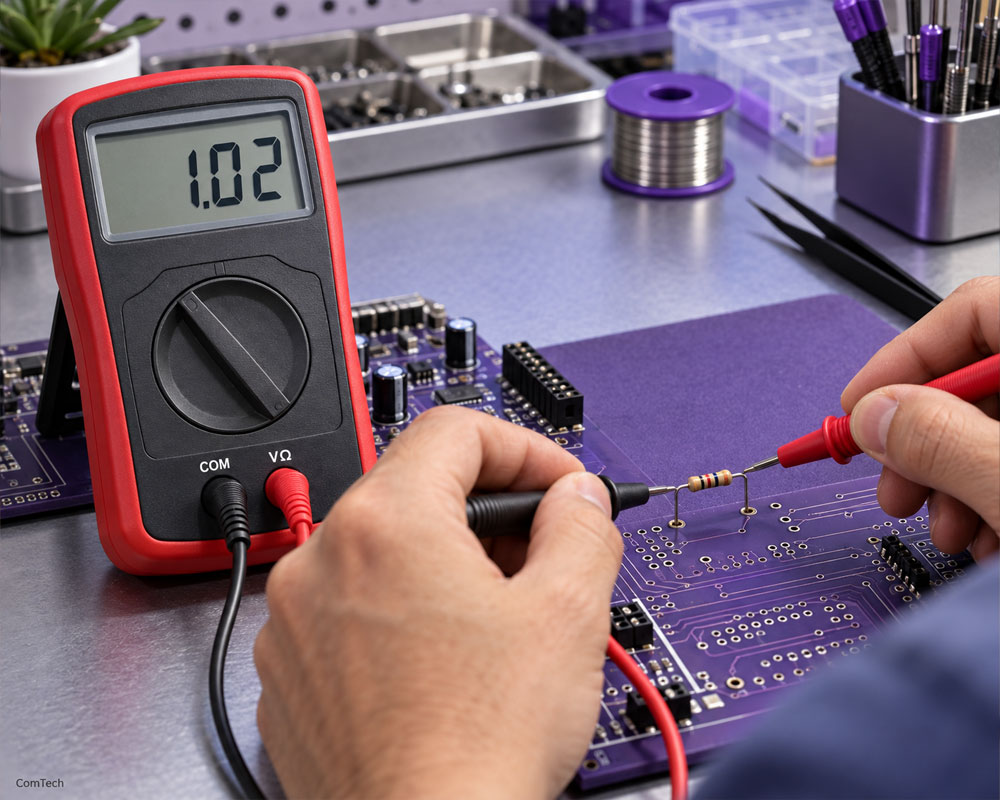

اندازه‌گیری مقاومت با مولتی‌متر دیجیتال

مراحل اندازه‌گیری مقاومت ثابت

  1. برق مدار را قطع کنید. اگر مدار به برق شهر یا منبع پرانرژی متصل بوده، تخلیه و ایمن‌سازی آن را با روش مناسب انجام دهید.
  2. پیش از اندازه‌گیری، خازن‌های مدار را به شکل ایمن تخلیه کنید و نبود ولتاژ را با مولتی‌متر در حالت ولتاژ بررسی کنید.
  3. پراب مشکی را به ورودی COM و پراب قرمز را به ورودی V/Ω یا ورودی دارای نماد اهم وصل کنید. جای ورودی‌ها را با نوشته‌های روی دستگاه تطبیق دهید.
  4. مولتی‌متر را روی حالت Ω بگذارید. اگر دستگاه رنج دستی دارد و مقدار مقاومت را نمی‌دانید، از رنج بالاتر شروع کنید و در صورت نیاز رنج را پایین بیاورید.
  5. دو پراب را به دو سر مقاومت وصل کنید. برای اندازه‌گیری دقیق روی برد، معمولاً لازم است دست‌کم یک پایهٔ مقاومت از مدار جدا شود تا قطعات موازی روی نتیجه اثر نگذارند.

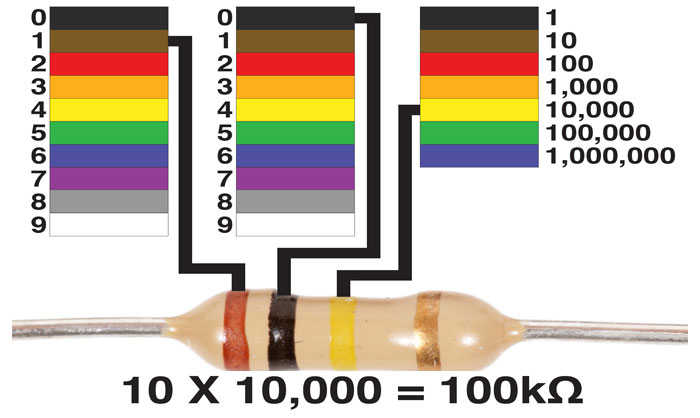

  6. عدد نمایش‌داده‌شده را با مقدار اسمی قطعه، کد روی بدنه یا کد رنگی مقایسه کنید و تلرانس درج‌شده را در نظر بگیرید.

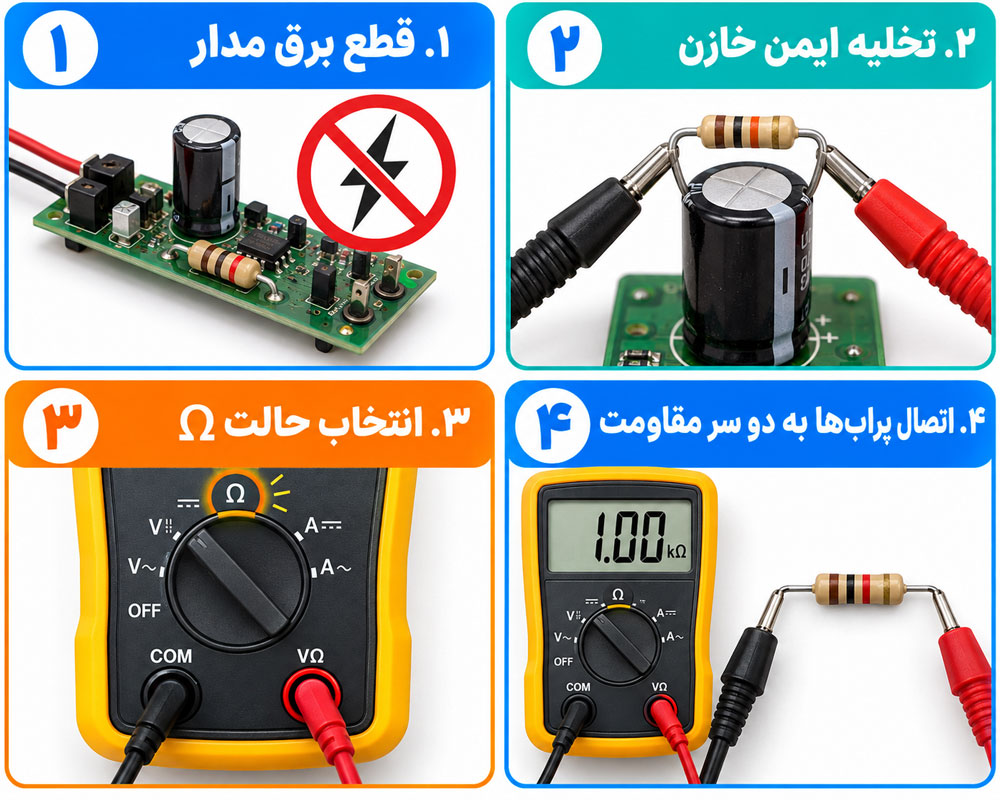

مراحل ایمن تست مقاومت با مولتی‌متر

مقاومت خارج از مدار که عددی نزدیک به مقدار اسمی و در محدودهٔ تلرانس نشان می‌دهد، احتمالاً سالم است. نمایش OL یا بی‌نهایت ممکن است نشان‌دهندهٔ مدار باز، رنج نامناسب یا اتصال ناقص پراب‌ها باشد. عددی نزدیک به صفر نیز می‌تواند از اتصال کوتاه قطعه یا تماس نامناسب ناشی شود. نتیجه را با مشخصات قطعه و وضعیت مدار بسنجید؛ یک اندازه‌گیری به‌تنهایی همیشه برای اعلام خرابی کافی نیست.

روش تست پتانسیومتر و ولوم

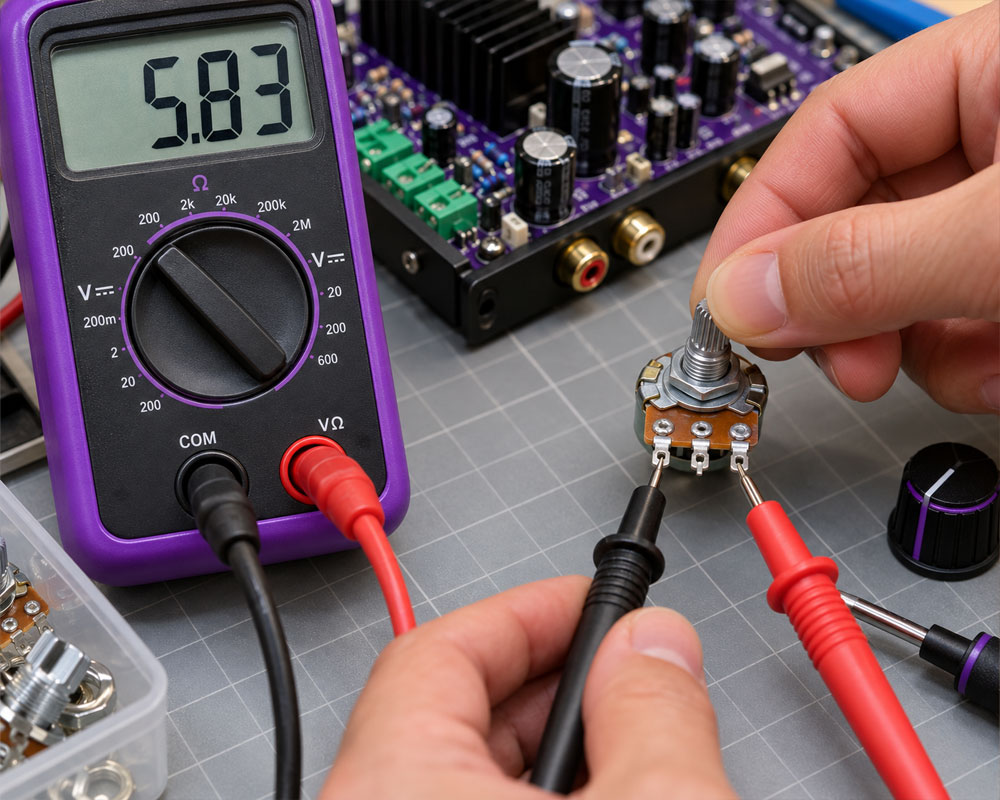

اتصال صحیح پراب‌های مولتی‌متر برای تست پتانسیومتر

برای تست پتانسیومتر، برق مدار را قطع کنید و در صورت لزوم یک پایه را از مدار جدا کنید. مولتی‌متر را روی Ω بگذارید و مقاومت میان دو پایهٔ انتهایی را اندازه بگیرید؛ این مقدار باید تقریباً ثابت بماند. سپس مقاومت میان پایهٔ میانی و هر پایهٔ انتهایی را هنگام حرکت آرام محور بررسی کنید. مقدار باید به‌صورت پیوسته و بدون پرش‌های غیرعادی تغییر کند. قطع‌شدن لحظه‌ای، پرش شدید یا تغییرنکردن مقدار می‌تواند نشانهٔ خرابی یا آلودگی مسیر مقاومتی باشد.

روش تست LDR با مولتی‌متر

در حالت خاموش و ترجیحاً پس از جداکردن یک پایه از مدار، مولتی‌متر را روی Ω قرار دهید و مقاومت LDR را در نور معمولی یادداشت کنید. سپس با سایه‌انداختن روی سطح حساس قطعه یا روشن‌کردن آن با نوری کنترل‌شده، تغییر مقاومت را مشاهده کنید. در LDR رایج، نور بیشتر معمولاً مقاومت را کاهش می‌دهد. مقدار دقیق به نوع قطعه و شدت نور بستگی دارد؛ برای تشخیص قطعی، مشخصات قطعه را بررسی کنید.

مقاومت ثابت روی برد

بررسی اولیهٔ واریستور با مولتی‌متر

برای بررسی اولیهٔ واریستور، دستگاه را از برق جدا کنید و پس از اطمینان از تخلیهٔ خازن‌ها، مقاومت دو سر قطعه را با مولتی‌متر اندازه بگیرید. در بسیاری از واریستورهای سالم، مولتی‌متر در ولتاژ آزمون پایین، مقاومت بسیار زیاد یا OL نشان می‌دهد. مقاومت نزدیک به صفر یا نشانه‌های سوختگی و ترک ممکن است بیانگر خرابی باشد؛ اما این بررسی به‌تنهایی عملکرد حفاظتی قطعه را در برابر اضافه‌ولتاژ تأیید نمی‌کند. برای ارزیابی عملکرد، از روش و تجهیزات آزمون تخصصی یا مشخصات سازنده کمک بگیرید.

نکات ایمنی و دقت در اندازه‌گیری مقاومت

  • مقاومت را در مدار روشن اندازه نگیرید. ولتاژ خارجی می‌تواند به مولتی‌متر آسیب بزند و نتیجه را نادرست کند.
  • پیش از اندازه‌گیری اهم، مدار را از منبع تغذیه جدا کنید و خازن‌ها را ایمن تخلیه کنید.
  • برای اندازه‌گیری روی برد، اثر مسیرهای موازی و قطعات دیگر را در نظر بگیرید. اگر عدد مشکوک است، یک سر مقاومت را از مدار جدا کنید.
  • پراب مشکی را به COM و پراب قرمز را به ورودی Ω یا V/Ω وصل کنید. ورودی درست را از روی علامت‌های خود مولتی‌متر بررسی کنید.
  • در اندازه‌گیری مقاومت‌های بسیار کم، مقاومت سیم‌های پراب و کیفیت تماس می‌تواند روی نتیجه اثر بگذارد. از قابلیت REL/Zero یا روش چهار سیمه در ابزار مناسب استفاده کنید.
  • برای بررسی قطعات حساس به دما، دمای محیط را تا حد ممکن ثابت نگه دارید و از گرم‌کردن ناگهانی یا مستقیم قطعه بپرهیزید.
  • مقدار اسمی، تلرانس، توان و نوع مقاومت جایگزین را با مدار تطبیق دهید؛ صرفاً برابر بودن مقدار اهم برای انتخاب قطعهٔ جایگزین کافی نیست.

ایمنی کار با برد: در تجهیزات متصل به برق شهر یا منابع ولتاژ بالا، قطع برق به‌تنهایی کافی نیست؛ خازن‌ها ممکن است شارژ را نگه دارند. پیش از لمس یا اندازه‌گیری، نبود ولتاژ را با ابزار مناسب بررسی کنید.

چطور مقاومت جایگزین مناسب انتخاب کنیم؟

اگر مقاومت برد سوخته یا مقدار آن تغییر کرده است، پیش از تعویض، علت خرابی را نیز بررسی کنید. اتصال کوتاه در بخش دیگری از مدار یا انتخاب توان نامناسب می‌تواند مقاومت جدید را هم خراب کند.

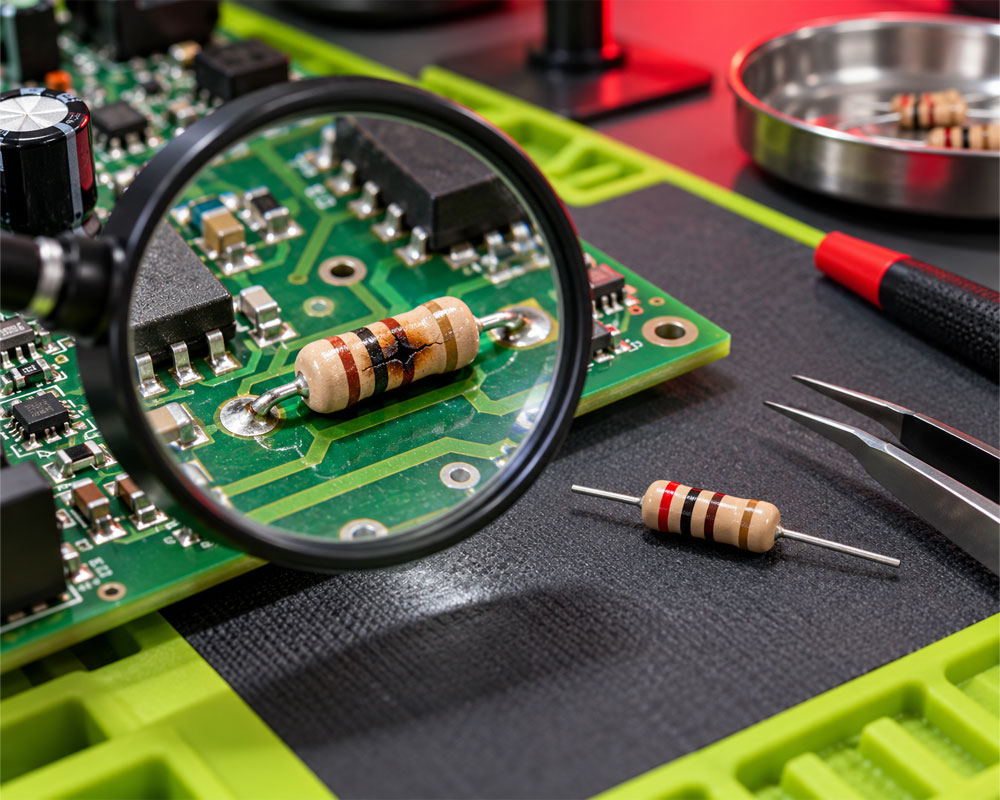

تشخیص مقاومت سوخته و مقایسه با قطعه سالم

برای انتخاب قطعهٔ جایگزین، این موارد را مقایسه کنید:

  • مقدار مقاومت: بر حسب اهم، کیلو‌اهم یا مگااهم
  • توان نامی: متناسب با توان تلف‌شده و شرایط خنک‌کاری مدار
  • تلرانس: میزان مجاز اختلاف مقدار واقعی با مقدار اسمی
  • نوع و ابعاد قطعه: مانند محوری یا SMD، با اندازهٔ مناسب برای برد
  • ضریب دمایی و پایداری: مهم برای مدارهای اندازه‌گیری، زمان‌بندی و کنترل دقیق

توان تقریبی تلف‌شده در مقاومت را می‌توان با رابطه‌های زیر محاسبه کرد:

P = V × I   |   P = I² × R   |   P = V² ÷ R

در انتخاب توان نامی، به شرایط واقعی مدار و توصیهٔ سازنده توجه کنید و از کارکرد مقاومت در مرز توان مجاز، به‌خصوص در محیط گرم یا با تهویهٔ ضعیف، پرهیز کنید.

خطاهای رایج هنگام تست و عیب‌یابی مقاومت

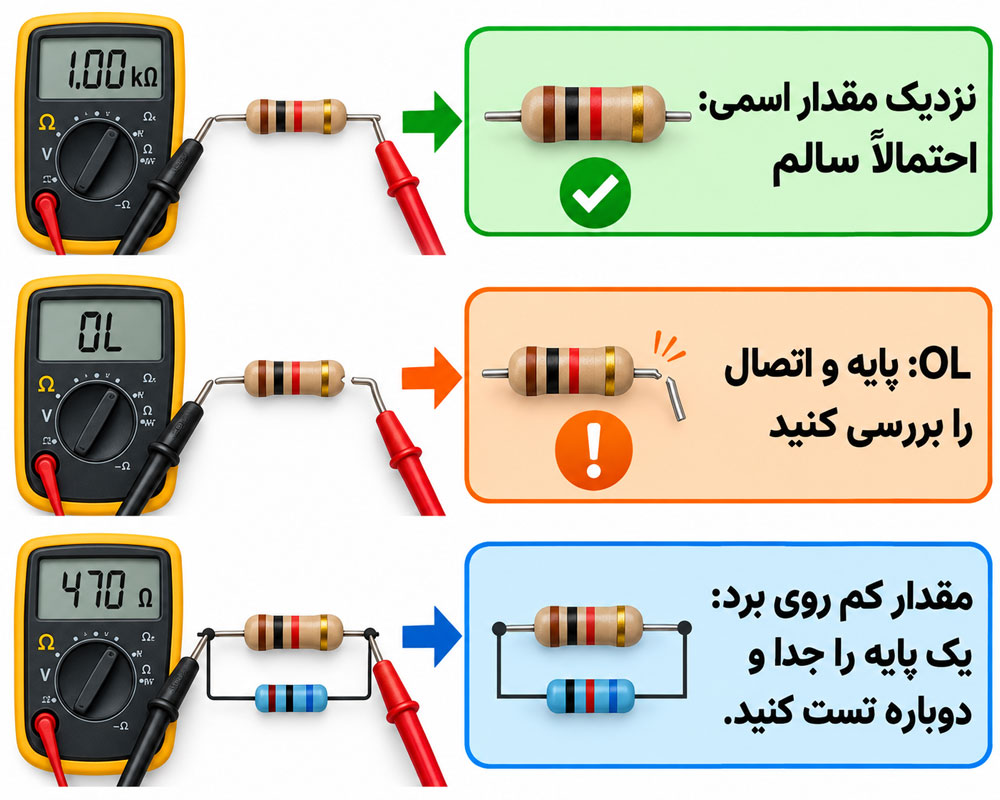

راهنمای تشخیص نتایج تست مقاومت با مولتی‌متر

نشانه یا خطا علت احتمالی اقدام پیشنهادی
عدد مقاومت روی برد کمتر از مقدار مورد انتظار است وجود مسیر یا قطعات موازی یک پایهٔ مقاومت را جدا و دوباره اندازه‌گیری کنید.
نمایش OL یا بی‌نهایت مدار باز، رنج نامناسب یا تماس ناقص اتصال پراب‌ها و رنج را بررسی کنید و قطعه را خارج از مدار بسنجید.
عدد اندازه‌گیری ناپایدار است تماس ضعیف، قطعهٔ متغیر یا اثر مدار پراب‌ها را محکم وصل کنید و در صورت نیاز یک پایه را از مدار جدا کنید.
مقاومت دوباره می‌سوزد اضافه‌جریان، اتصال کوتاه یا توان نامناسب علت جریان بیش‌ازحد را پیدا کنید و مقدار، توان و نوع قطعه را بررسی کنید.
عدد با مقدار اسمی کمی تفاوت دارد تلرانس، دما یا دقت ابزار تلرانس قطعه و دقت مولتی‌متر را در تفسیر نتیجه در نظر بگیرید.

تمرین عملی برای یادگیری تست مقاومت

  1. چند مقاومت سالم با مقدار و اندازهٔ متفاوت آماده کنید و مقدار اسمی یا کد رنگی هرکدام را یادداشت کنید.
  2. مولتی‌متر را روی Ω قرار دهید و هر مقاومت را جداگانه اندازه بگیرید.
  3. مقدار اندازه‌گیری‌شده را با مقدار اسمی و تلرانس مقایسه کنید.
  4. یک پتانسیومتر را بررسی کنید و تغییر پیوستهٔ مقاومت میان پایهٔ میانی و پایه‌های کناری را هنگام چرخاندن محور ثبت کنید.
  5. یک LDR را در نور و سایه اندازه بگیرید و جهت تغییر مقاومت را یادداشت کنید.
  6. تمرین را روی بردی که از برق جدا و ایمن شده است تکرار کنید و تفاوت اندازه‌گیری در مدار و خارج از مدار را بررسی کنید.

انواع مقاومت روی برد الکترونیکی

جمع‌بندی آموزش تست و عیب‌یابی مقاومت

برای تشخیص وضعیت مقاومت، نوع قطعه و نحوهٔ استفاده از آن را بشناسید، مدار را پیش از تست خاموش و ایمن کنید و مولتی‌متر را در ورودی و حالت درست قرار دهید. اندازه‌گیری خارج از مدار معمولاً نتیجهٔ روشن‌تری می‌دهد؛ به‌ویژه اگر قطعات موازی روی برد بر عدد اثر بگذارند. با مقایسهٔ مقدار واقعی و مقدار اسمی، بررسی تلرانس و توجه به توان نامی می‌توانید بسیاری از خرابی‌های مقاومت را در آموزش تعمیرات بردهای الکترونیکی دقیق‌تر عیب‌یابی کنید.
