سلف چیست و چگونه در مدار الکترونیکی کار می‌کند؟

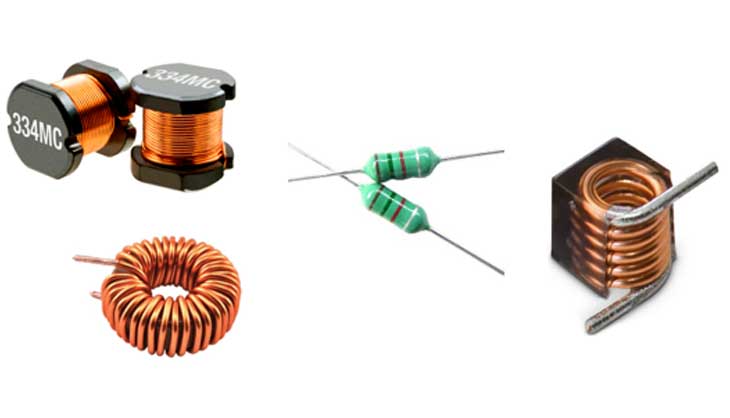

سلف یا القاگر (Inductor) یکی از قطعات مهم و پرکاربرد در مدارهای الکترونیکی است که انرژی الکتریکی را به شکل میدان مغناطیسی ذخیره می‌کند. اگر عبارت‌هایی مثل «سلف چیست؟»، «کاربرد سلف در مدار چیست؟»، «نحوه تست سلف با مولتی متر» یا «از کجا بفهمیم سلف خراب است؟» را جست‌وجو کرده‌اید، در این آموزش با ساختار سلف، انواع آن، پارامترهای مهم، روش تست، دلایل خرابی و نحوه انتخاب سلف مناسب آشنا می‌شوید.

در آموزش الکترونیک، شناخت سلف اهمیت زیادی دارد؛ زیرا این قطعه در منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، فیلترهای نویز، مدارهای RF، نوسانگرها، آمپلی‌فایرها و تجهیزات مخابراتی کاربرد گسترده‌ای دارد.

سلف معمولاً از یک سیم‌پیچ رسانا تشکیل می‌شود که می‌تواند بدون هسته مغناطیسی یا به دور هسته‌هایی از جنس فریت، آهن، پودر آهن و مواد مغناطیسی دیگر پیچیده شود. با عبور جریان از سیم‌پیچ، در اطراف آن میدان مغناطیسی ایجاد می‌شود و انرژی در این میدان ذخیره خواهد شد.

مهم‌ترین ویژگی سلف این است که با تغییر ناگهانی جریان مخالفت می‌کند. بنابراین برخلاف مقاومت که مستقیماً انرژی را به گرما تبدیل می‌کند، یک سلف ایده‌آل می‌تواند انرژی را موقتاً در میدان مغناطیسی ذخیره کرده و دوباره به مدار بازگرداند.

اندوکتانس یا ضریب خودالقایی با حرف L نمایش داده می‌شود و واحد اصلی آن هانری (Henry یا H) است. در مدارهای الکترونیکی معمولاً با مقادیر کوچک‌تر مانند میلی‌هانری (mH)، میکروهانری (µH) و نانوهانری (nH) سروکار داریم.

فرمول ولتاژ دو سر سلف و معنی آن

رابطه پایه رفتار سلف به صورت زیر بیان می‌شود:

V = L × di/dt

در این رابطه، V ولتاژ دو سر سلف، L اندوکتانس و di/dt سرعت تغییر جریان نسبت به زمان است. این فرمول نشان می‌دهد هرچه تغییر جریان سریع‌تر باشد، سلف ولتاژ بیشتری برای مقابله با آن ایجاد می‌کند.

انرژی ذخیره‌شده در سلف چقدر است؟

انرژی ذخیره‌شده در میدان مغناطیسی یک سلف ایده‌آل از رابطه زیر به دست می‌آید:

E = ½ × L × I²

بنابراین مقدار انرژی ذخیره‌شده علاوه بر اندوکتانس، به مجذور جریان عبوری وابسته است. به همین دلیل سلف‌های مورد استفاده در منابع تغذیه و مبدل‌های قدرت باید علاوه بر اندوکتانس مناسب، توان تحمل جریان کافی نیز داشته باشند.

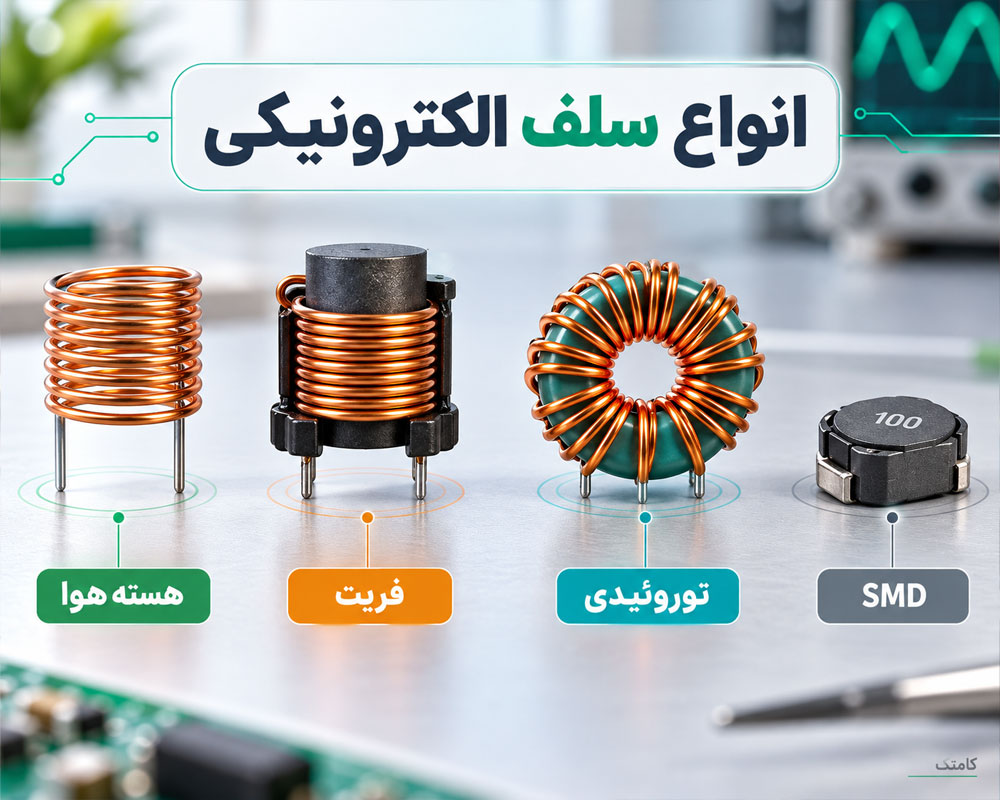

انواع سلف الکترونیکی؛ تفاوت سلف فریت، هسته هوا و توروئیدی

سلف‌ها بر اساس جنس هسته، شکل ساختاری، کاربرد، محدوده فرکانسی و میزان جریان قابل تحمل در گروه‌های مختلف قرار می‌گیرند. انتخاب نوع مناسب سلف مستقیماً بر تلفات، نویز، راندمان و پایداری مدار اثر می‌گذارد.

سلف هسته هوا چه کاربردی دارد؟

سلف هسته هوا فاقد هسته فرومغناطیسی است؛ در نتیجه مشکل اشباع هسته ندارد و در فرکانس‌های بالا عملکرد مناسبی ارائه می‌دهد. این سلف‌ها در مدارهای RF، فیلترهای فرکانسی، گیرنده‌های رادیویی و شبکه‌های تطبیق امپدانس دیده می‌شوند.

سلف هسته فریت چیست؟

هسته فریت به دلیل مقاومت الکتریکی بالاتر نسبت به بسیاری از مواد فلزی، تلفات ناشی از جریان‌های گردابی را کاهش می‌دهد. به همین دلیل سلف فریت در منابع تغذیه سوئیچینگ، چوک‌ها، فیلترهای EMI و مبدل‌های DC-DC بسیار پرکاربرد است.

سلف توروئیدی چه مزیتی دارد؟

در سلف توروئیدی سیم‌پیچ روی یک هسته حلقه‌ای قرار می‌گیرد. شکل بسته مسیر مغناطیسی باعث می‌شود بخش زیادی از شار داخل هسته باقی بماند؛ بنابراین در طراحی صحیح می‌توان نشت شار و تداخل الکترومغناطیسی را کاهش داد.

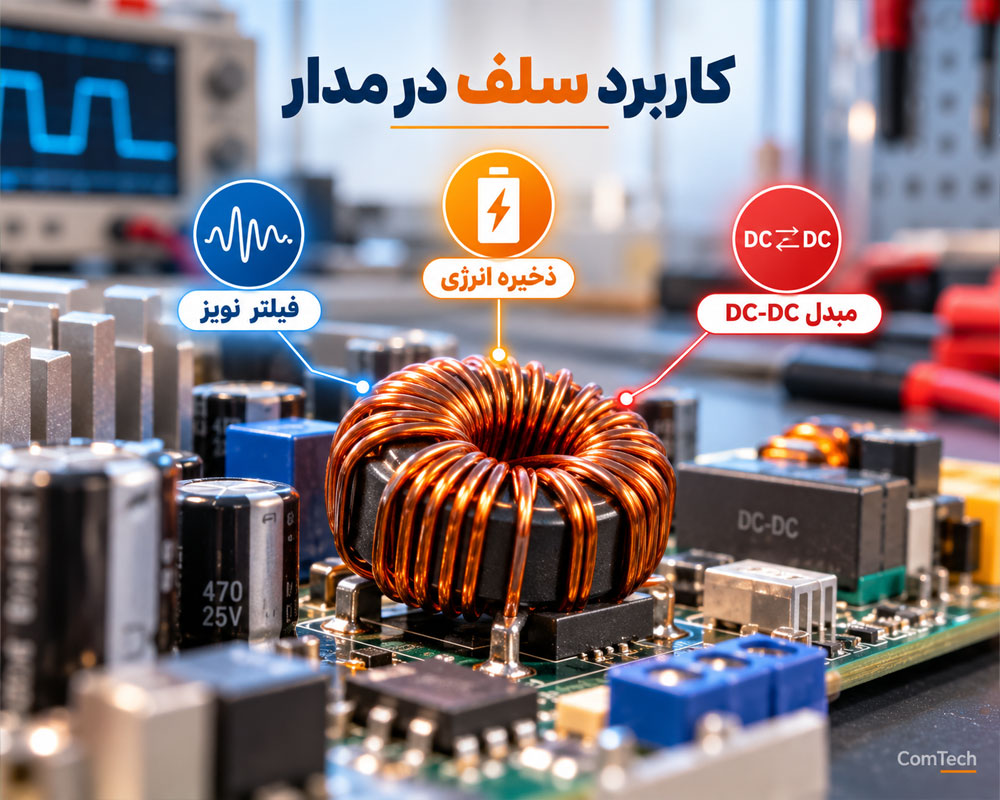

کاربرد سلف در مدار چیست؟ ۶ کاربرد مهم در الکترونیک

1. ذخیره انرژی در منابع تغذیه سوئیچینگ

یکی از مهم‌ترین کاربردهای سلف ذخیره و آزادسازی کنترل‌شده انرژی در مبدل‌های Buck، Boost و Buck-Boost است. در این مدارها سلف نقش اصلی در انتقال انرژی و کنترل ریپل جریان دارد.

2. فیلتر کردن نویز و ریپل تغذیه

سلف در برابر سیگنال‌های متغیر با فرکانس بالاتر امپدانس بیشتری ایجاد می‌کند. از این ویژگی برای کاهش نویز فرکانس بالا و ریپل در خطوط تغذیه و سیگنال استفاده می‌شود.

3. ساخت فیلتر LC

ترکیب سلف و خازن می‌تواند یک مدار تشدید یا فیلتر LC ایجاد کند. این ساختار در فیلتر پایین‌گذر، بالاگذر، میان‌گذر، مدارهای RF و منابع تغذیه کاربرد دارد.

4. تنظیم و انتخاب فرکانس

در مدارهای نوسان‌ساز و تنظیم فرکانس، سلف همراه با خازن می‌تواند یک مدار تشدید ایجاد کند. فرکانس تشدید ایده‌آل مدار LC به مقدار سلف و خازن بستگی دارد.

5. تطبیق امپدانس در مدارهای RF

در طراحی مدارهای فرکانس بالا، سلف یکی از اجزای مهم شبکه‌های Impedance Matching است و برای انتقال بهتر توان و کاهش بازتاب سیگنال مورد استفاده قرار می‌گیرد.

6. کاهش تداخل الکترومغناطیسی EMI

چوک‌ها و سلف‌های مخصوص فیلتر می‌توانند بخشی از نویزهای ناخواسته موجود روی خطوط تغذیه یا سیگنال را محدود کنند. Common Mode Choke نمونه‌ای رایج است که در ورودی بسیاری از منابع تغذیه و تجهیزات الکترونیکی دیده می‌شود.

مهم‌ترین مشخصات سلف که قبل از خرید یا تعویض باید بدانید

یکی از اشتباهات رایج در تعمیرات الکترونیک این است که فقط مقدار میکروهانری روی سلف بررسی شود. در حالی که دو سلف با اندوکتانس مساوی ممکن است از نظر جریان قابل تحمل، مقاومت داخلی و رفتار فرکانسی کاملاً متفاوت باشند.

DCR سلف چیست و چرا مهم است؟

DCR یا DC Resistance همان مقاومت اهمی سیم‌پیچ سلف در برابر جریان مستقیم است. سلف واقعی مقاومت صفر ندارد. هرچه DCR بیشتر باشد، تلفات I²R و افزایش دمای قطعه بیشتر خواهد بود.

به همین دلیل مشاهده مقاومت کم در مولتی‌متر الزاماً به معنی اتصال کوتاه بودن سلف نیست؛ زیرا بسیاری از سلف‌های قدرت به طور طبیعی مقاومت DC بسیار کمی دارند.

جریان اشباع سلف چیست؟

با افزایش جریان، هسته بعضی سلف‌ها به محدوده اشباع مغناطیسی نزدیک می‌شود و اندوکتانس کاهش پیدا می‌کند. این موضوع در منابع تغذیه سوئیچینگ می‌تواند باعث افزایش ریپل جریان، افزایش تلفات و حتی آسیب دیدن قطعات قدرت شود.

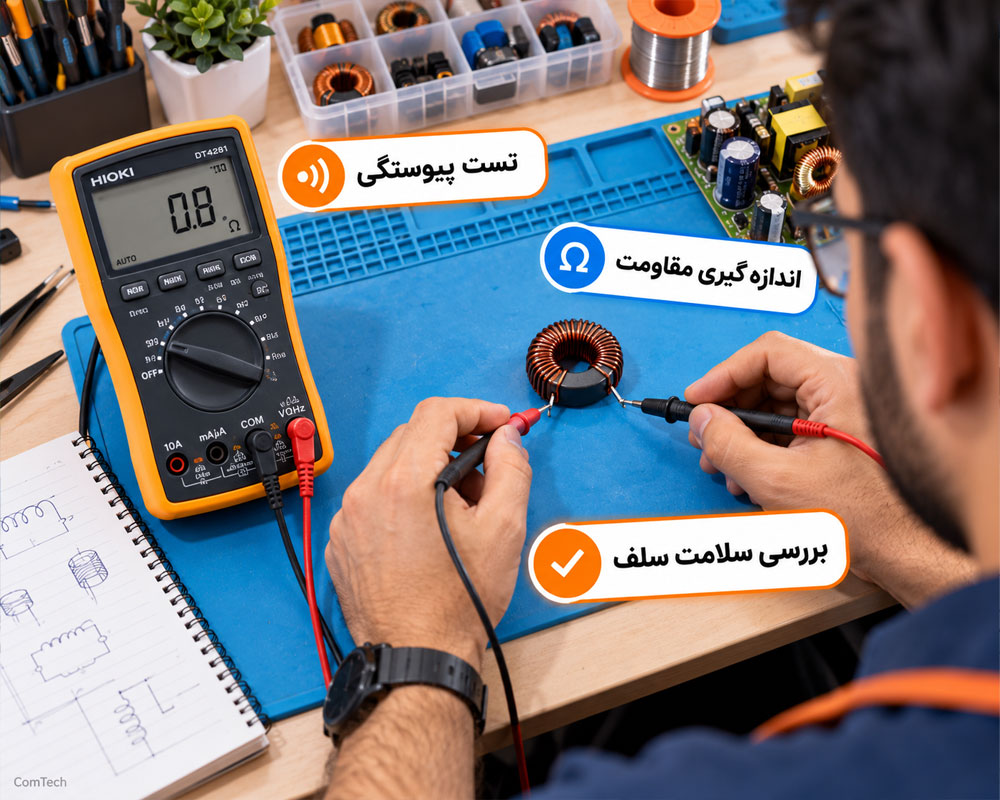

آموزش تست سلف با مولتی متر؛ از تست اتصال تا بررسی اندوکتانس

یکی از پرجست‌وجوترین سوالات تعمیرکاران این است که «چگونه سلف را با مولتی متر تست کنیم؟» مولتی‌متر معمولی برای پیدا کردن قطعی سیم‌پیچ و برخی خرابی‌های آشکار مفید است، اما به تنهایی نمی‌تواند تمام ایرادهای سلف را مشخص کند.

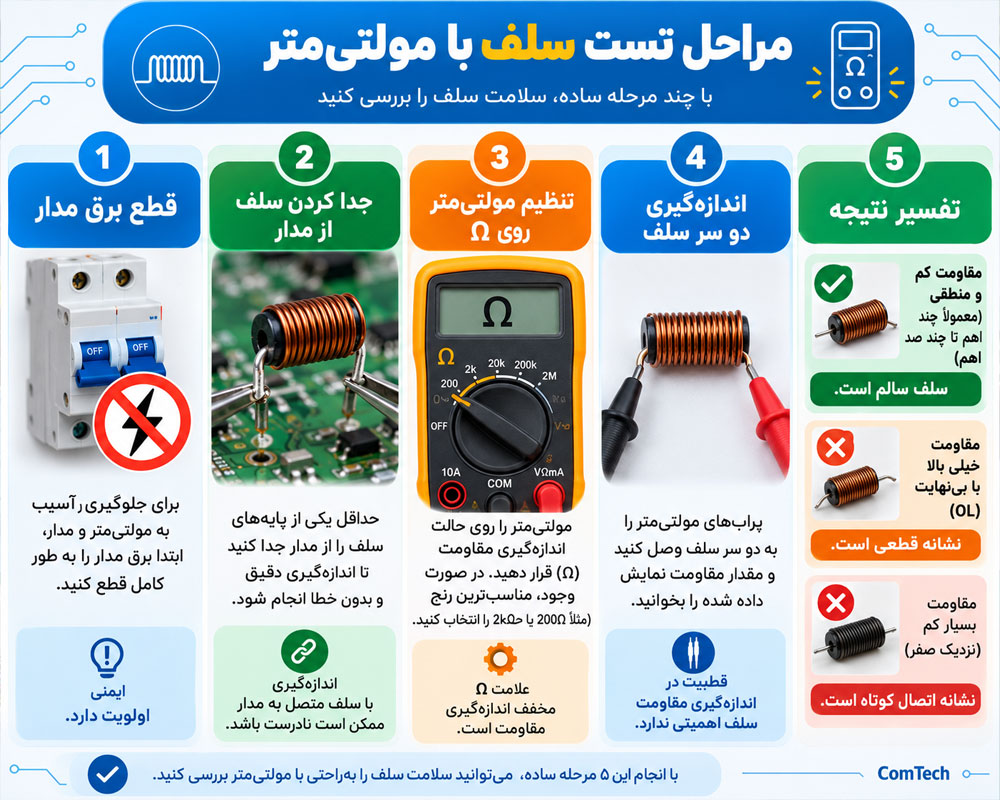

مراحل تست سلف با مولتی متر روی حالت اهم

1. برق دستگاه را کاملاً قطع کنید. در مدارهای دارای خازن‌های ولتاژ بالا، قبل از کار باید ایمنی تخلیه خازن نیز رعایت شود.
2. سلف را از مدار ایزوله کنید. برای اندازه‌گیری قابل اعتماد، حداقل یک پایه سلف را از مدار جدا کنید؛ زیرا قطعات موازی می‌توانند نتیجه تست را تغییر دهند.
3. مولتی‌متر را روی حالت مقاومت یا Continuity قرار دهید.
4. پروب‌ها را به دو سر سلف متصل کنید.
5. اگر مولتی‌متر OL یا مقاومت بسیار بالا نشان دهد، احتمال قطعی سیم‌پیچ وجود دارد.
6. مقاومت کم در بسیاری از سلف‌ها طبیعی است؛ مقدار دقیق باید با مشخصات قطعه و نوع سلف مقایسه شود.

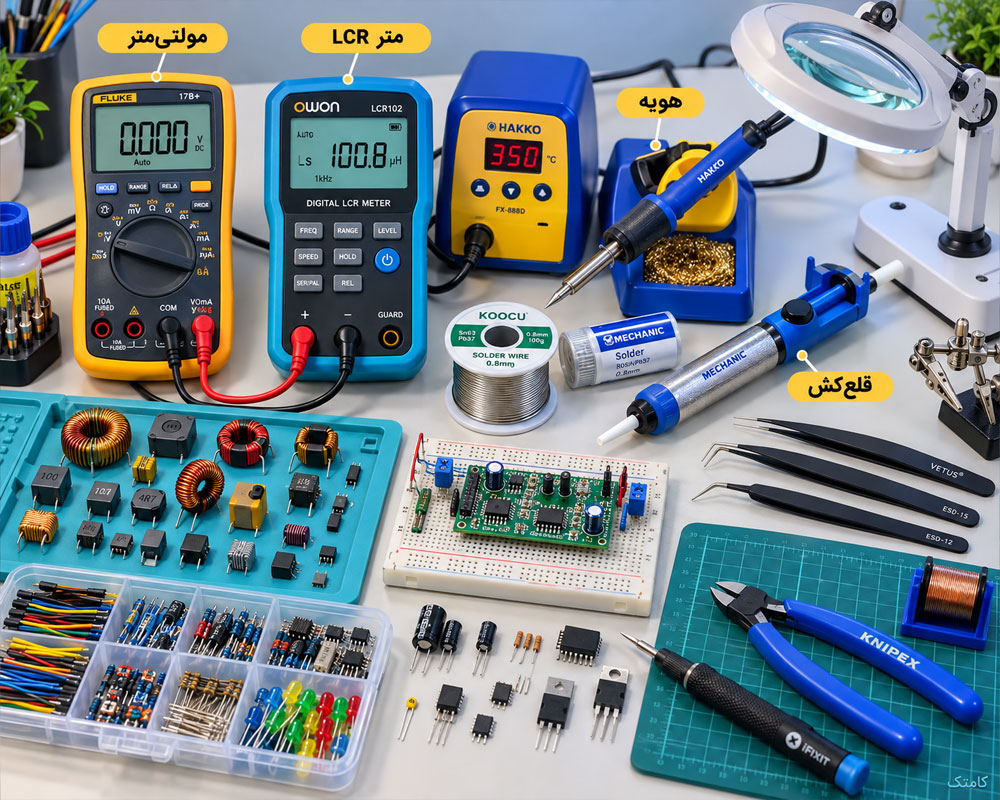

تست دقیق سلف با LCR Meter

برای اندازه‌گیری دقیق‌تر، استفاده از LCR Meter روش مناسب‌تری است. دستگاه LCR می‌تواند بسته به مدل، پارامترهایی مانند اندوکتانس، مقاومت و ضریب کیفیت را در فرکانس تست مشخص اندازه‌گیری کند.

در بررسی حرفه‌ای بهتر است مقدار اندازه‌گیری‌شده با دیتاشیت سلف و تلرانس اعلام‌شده توسط سازنده مقایسه شود. توجه داشته باشید مقدار اندوکتانس برخی سلف‌های قدرت با جریان DC تغییر می‌کند و اندازه‌گیری بدون بایاس DC لزوماً رفتار واقعی قطعه زیر بار را نشان نمی‌دهد.

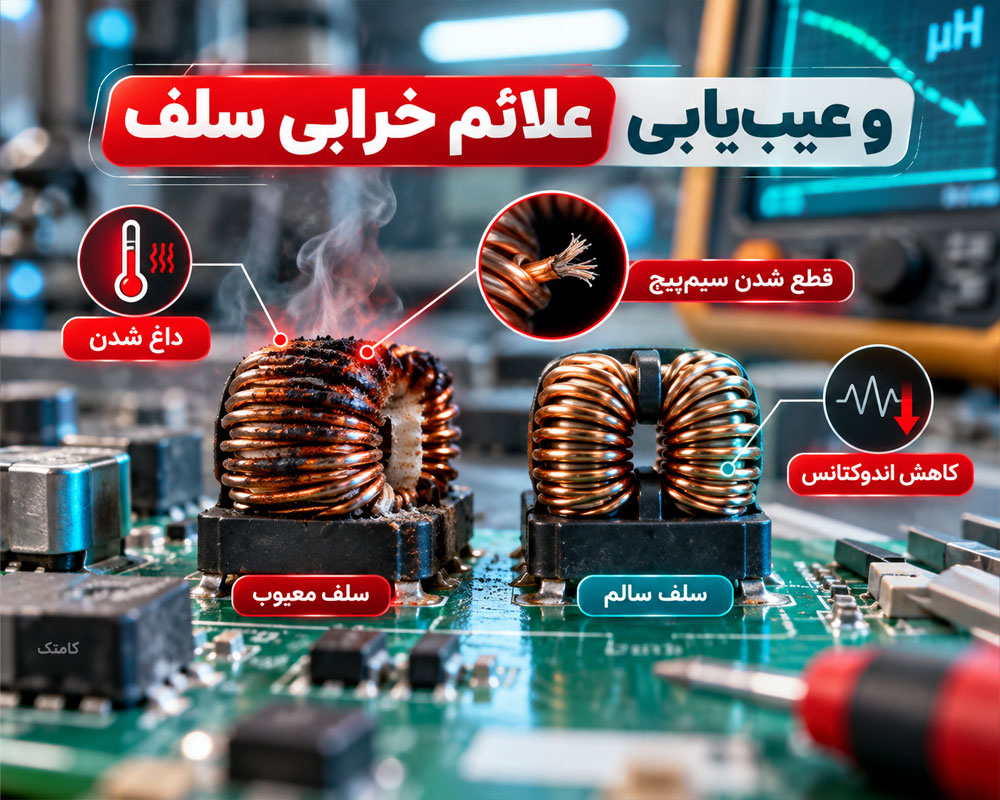

از کجا بفهمیم سلف خراب است؟ علائم خرابی سلف در برد

خرابی سلف همیشه با سوختگی واضح همراه نیست. برخی سلف‌ها بدون تغییر ظاهری، مشخصات الکتریکی نامناسبی پیدا می‌کنند.

نشانه‌های رایج خرابی سلف

• قطع شدن سیم‌پیچ و نمایش OL روی مولتی‌متر
• تغییر رنگ، سوختگی یا ترک خوردن بدنه و هسته
• داغ شدن غیرعادی سلف هنگام کار
• صدای وزوز یا Coil Whine غیرعادی در بعضی مدارهای سوئیچینگ
• افت ولتاژ یا ناپایداری خروجی منبع تغذیه
• افزایش بیش از حد ریپل خروجی
• کاهش اندوکتانس نسبت به مقدار مورد انتظار
• خرابی مکانیکی پایه یا لحیم اطراف سلف

آیا سلف اتصال کوتاه می‌شود؟

در اندازه‌گیری DC، مقاومت برخی سلف‌های قدرت می‌تواند بسیار پایین باشد و مولتی‌متر حتی بوق اتصال پیوسته تولید کند. بنابراین بوق زدن سلف الزاماً به معنی اتصال کوتاه و خرابی نیست.

از طرف دیگر، امکان ایجاد اتصال دور به دور در سیم‌پیچ وجود دارد. این خرابی ممکن است مقاومت DC را تغییر زیادی ندهد، اما اندوکتانس و عملکرد قطعه را تحت تأثیر قرار دهد. برای تشخیص چنین ایرادی معمولاً تست اندوکتانس، مقایسه با قطعه سالم یا بررسی مدار در شرایط واقعی لازم است.

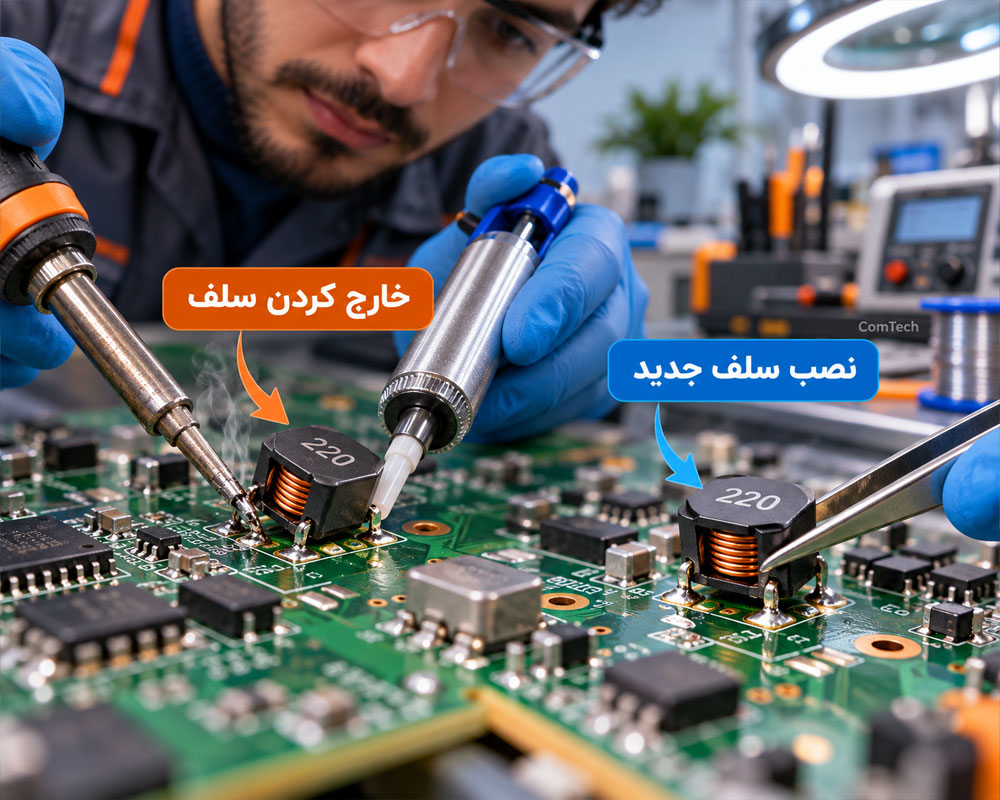

آموزش تعویض و لحیم‌کاری سلف روی برد الکترونیکی

تعویض سلف روی PCB باید با دقت انجام شود، به‌خصوص در سلف‌های قدرت SMD که ممکن است سطح مسی بزرگ و انتقال حرارت بالایی داشته باشند.

مراحل خارج کردن سلف پایه‌دار از برد

1. برق برد را قطع و شرایط ایمنی را بررسی کنید.
2. محل پایه‌های سلف را از پشت برد مشخص کنید.
3. مقدار مناسبی فلاکس روی اتصال‌ها قرار دهید.
4. قلع پایه‌ها را با هویه مناسب گرم کنید.
5. با قلع‌کش یا سیم قلع‌گیر، قلع اضافی را خارج کنید.
6. پس از آزاد شدن کامل پایه‌ها، سلف را بدون فشار و کشیدن بیش از حد از PCB جدا کنید.

تعویض سلف SMD چگونه انجام می‌شود؟

برای سلف SMD بزرگ، استفاده از هیتر هوای گرم، پری‌هیتر یا ابزار مناسب تعمیر برد می‌تواند جداسازی را آسان‌تر کند. دمای کار و زمان اعمال حرارت باید متناسب با نوع برد، قطعه و دستورالعمل سازنده انتخاب شود؛ زیرا حرارت بیش از حد ممکن است باعث بلند شدن پد PCB یا آسیب قطعات اطراف شود.

مراحل نصب سلف جدید

1. پدهای PCB را تمیز و از سالم بودن آن‌ها مطمئن شوید.
2. مقدار کمی فلاکس مناسب روی محل اتصال قرار دهید.
3. سلف جایگزین را دقیقاً در موقعیت صحیح قرار دهید.
4. اتصالات را با روش لحیم‌کاری مناسب تکمیل کنید.
5. پس از پایان کار، محل لحیم را از نظر اتصال سرد، اتصال کوتاه و جدا شدن پد بررسی کنید.
6. پیش از روشن کردن دستگاه، مقاومت خطوط مرتبط را کنترل کنید.

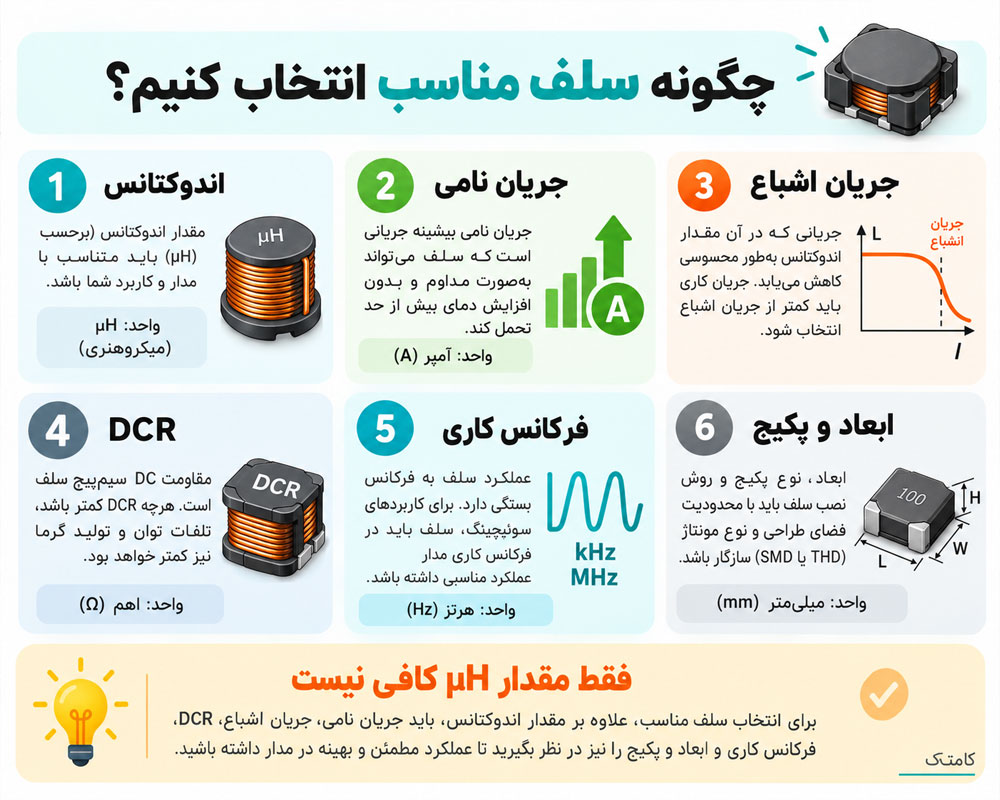

چگونه سلف مناسب برای مدار انتخاب کنیم؟

برای انتخاب سلف مناسب باید ابتدا نوع کاربرد مشخص شود. سلفی که برای فیلتر یک خط RF مناسب است، الزاماً گزینه مناسبی برای مبدل قدرت نیست.

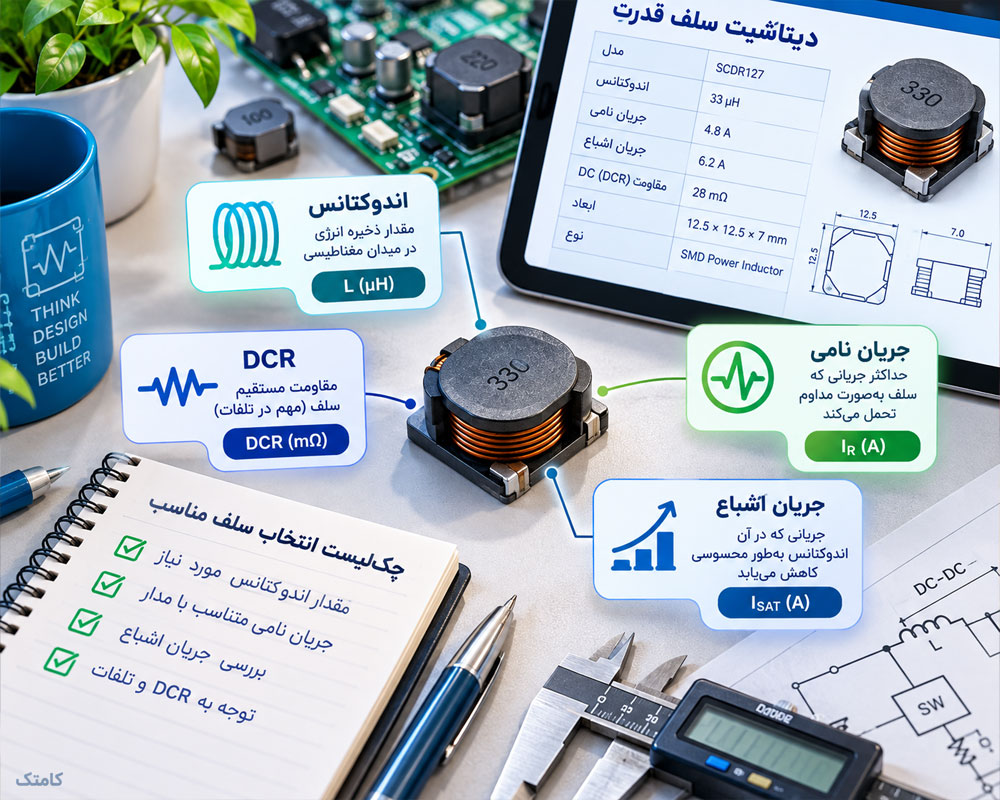

چک‌لیست انتخاب سلف

• ☑️ مقدار اندوکتانس مورد نیاز مدار
• ☑️ تلرانس مقدار اندوکتانس
• ☑️ جریان نامی و معیار افزایش دمای سازنده
• ☑️ جریان اشباع و میزان افت اندوکتانس در این جریان
• ☑️ مقدار DCR
• ☑️ محدوده فرکانس کاری
• ☑️ فرکانس تشدید ذاتی یا SRF در کاربردهای فرکانس بالا
• ☑️ نوع و جنس هسته
• ☑️ ابعاد فیزیکی و نوع پکیج
• ☑️ شرایط دمایی محیط
• ☑️ الزامات EMI و تلفات مدار

تفاوت سلف، مقاومت و خازن چیست؟

سلف، خازن و مقاومت هر سه از قطعات پایه الکترونیک هستند، اما رفتار متفاوتی در مدار دارند.

چرا سلف در جریان DC شبیه اتصال کوتاه دیده می‌شود؟

در حالت ماندگار DC، یک سلف ایده‌آل پس از ثابت شدن جریان افت ولتاژ ناشی از اندوکتانس ندارد و مانند یک اتصال با مقاومت صفر در نظر گرفته می‌شود. اما سلف واقعی دارای مقاومت سیم‌پیچ یا همان DCR است.

این موضوع یکی از دلایلی است که هنگام تست سلف با مولتی‌متر، ممکن است مقاومت بسیار کمی مشاهده شود. بنابراین برای تشخیص خرابی باید نوع سلف و مقدار DCR مورد انتظار را در نظر گرفت.

رفتار سلف در جریان AC و مفهوم راکتانس القایی

در جریان متناوب، سلف در برابر تغییر جریان مقاومت فرکانسی ایجاد می‌کند که به آن راکتانس القایی گفته می‌شود:

X_L = 2πfL

طبق این رابطه، با افزایش فرکانس (f) یا اندوکتانس (L)، راکتانس القایی افزایش پیدا می‌کند. البته سلف واقعی در فرکانس‌های بالا علاوه بر اندوکتانس، دارای مقاومت و ظرفیت انگلی نیز هست؛ بنابراین رفتار آن با مدل ایده‌آل تفاوت پیدا می‌کند.

فرکانس تشدید ذاتی SRF چیست؟

بین دورهای سیم‌پیچ و بخش‌های مختلف ساختار سلف، مقدار کمی ظرفیت انگلی وجود دارد. ترکیب این ظرفیت با اندوکتانس باعث ایجاد Self-Resonant Frequency یا SRF می‌شود.

در نزدیکی SRF رفتار سلف تغییر می‌کند و بالاتر از آن ممکن است رفتار قطعه بیشتر خازنی شود. بنابراین در مدارهای RF باید سلفی انتخاب شود که مشخصات فرکانسی آن با کاربرد موردنظر سازگار باشد.

روش واقعی یادگیری تست و عیب‌یابی سلف روی برد

برای یادگیری عملی سلف، صرفاً حفظ کردن تعریف اندوکتانس کافی نیست. روش مؤثرتر این است که رفتار قطعه را روی یک برد واقعی مشاهده و اندازه‌گیری کنید.

تمرین پیشنهادی برای یادگیری عملی

1. چند سلف با مقادیر متفاوت مانند µH و mH تهیه کنید.
2. مقاومت DC هر سلف را با مولتی‌متر اندازه بگیرید.
3. در صورت دسترسی، مقدار اندوکتانس را با LCR Meter اندازه‌گیری کنید.
4. نتیجه را با مقدار درج‌شده روی قطعه یا دیتاشیت مقایسه کنید.
5. یک سلف سالم روی برد منبع تغذیه را شناسایی کنید و ولتاژ دو سمت آن را بررسی کنید.
6. دمای سلف را در حالت بدون بار و زیر بار مقایسه کنید.
7. در مدارهای سوئیچینگ، در صورت برخورداری از دانش و تجهیزات ایمن، شکل موج را با اسیلوسکوپ بررسی کنید.

در کلاس الکترونیک، ترکیب اندازه‌گیری عملی با شناخت دیتاشیت و رفتار قطعات کمک می‌کند عیب‌یابی سلف و بخش‌های تغذیه به شکل اصولی‌تری انجام شود.

سوالات رایج درباره سلف و تست آن

سلف سالم باید چند اهم باشد؟

عدد ثابتی برای همه سلف‌ها وجود ندارد. مقاومت DC یک سلف قدرت ممکن است بسیار کم باشد، در حالی که سلف‌های دیگر مقاومت بالاتری دارند. بهترین معیار، DCR درج‌شده در دیتاشیت یا مقایسه با قطعه سالم مشابه است.

آیا سلف باید بوق بزند؟

بسیاری از سلف‌ها در حالت تست پیوستگی مولتی‌متر بوق می‌زنند، زیرا مقاومت سیم‌پیچ آن‌ها پایین است. این موضوع به تنهایی نشانه خرابی یا اتصال کوتاه نیست.

آیا می‌توان سلف را داخل مدار تست کرد؟

برای بررسی اولیه بله، اما وجود مسیرهای موازی روی PCB می‌تواند اندازه‌گیری را اشتباه کند. برای تست قابل اعتماد مقاومت یا اندوکتانس، معمولاً بهتر است حداقل یک پایه سلف از مدار جدا شود.

آیا جهت نصب سلف مهم است؟

بیشتر سلف‌های معمولی دوپایه قطب مثبت و منفی ندارند و جهت نصب الکتریکی آن‌ها مهم نیست. با این حال در برخی قطعات چندپایه، چوک‌های کوپل‌شده، ترانس‌ها و قطعات دارای نشانه‌گذاری خاص، ترتیب پایه‌ها اهمیت دارد و باید مطابق دیتاشیت عمل کرد.

چرا سلف داغ می‌شود؟

افزایش دمای سلف می‌تواند ناشی از جریان زیاد، DCR بالا، تلفات هسته، فرکانس نامناسب، ریپل جریان زیاد یا انتخاب نامناسب قطعه باشد. در یک مدار سالم نیز سلف ممکن است مقداری گرم شود، اما میزان قابل قبول دما باید با مشخصات سازنده بررسی شود.

برای تعویض سلف فقط مقدار میکروهانری کافی است؟

خیر. علاوه بر مقدار اندوکتانس باید جریان نامی، جریان اشباع، DCR، نوع هسته، ابعاد، پکیج، شرایط حرارتی و مشخصات فرکانسی نیز بررسی شوند. انتخاب اشتباه ممکن است باعث کاهش راندمان، افزایش گرما یا ناپایداری مدار شود.
