آموزش هویه کاری و لحیم کاری برد الکترونیکی از مبتدی تا حرفه‌ای

یادگیری هویه کاری و لحیم کاری برد الکترونیکی یکی از مهم‌ترین مهارت‌های عملی در تعمیرات الکترونیک، تعمیر برد، موبایل، لپ‌تاپ، لوازم خانگی و تجهیزات صنعتی است. اگر نحوه استفاده از هویه، انتخاب دمای مناسب، قلع‌اندود کردن و ایجاد اتصال استاندارد را به‌درستی یاد بگیرید، می‌توانید قطعات را بدون آسیب به مسیرهای مسی و پایه‌های حساس روی برد نصب یا تعویض کنید. متن اولیه نیز بر اهمیت مهارت، کنترل دست و جلوگیری از آسیب به برد هنگام لحیم‌کاری تأکید دارد.

در مقابل، استفاده از هویه نامناسب، گرم کردن بیش از حد محل اتصال، کثیف بودن نوک هویه یا استفاده بیش از اندازه از قلع می‌تواند باعث کنده شدن پد برد، اتصال کوتاه، آسیب قطعه و لحیم سرد شود. به همین دلیل در این آموزش، کار با هویه را مرحله‌به‌مرحله و با نگاه عملی بررسی می‌کنیم. 🔧

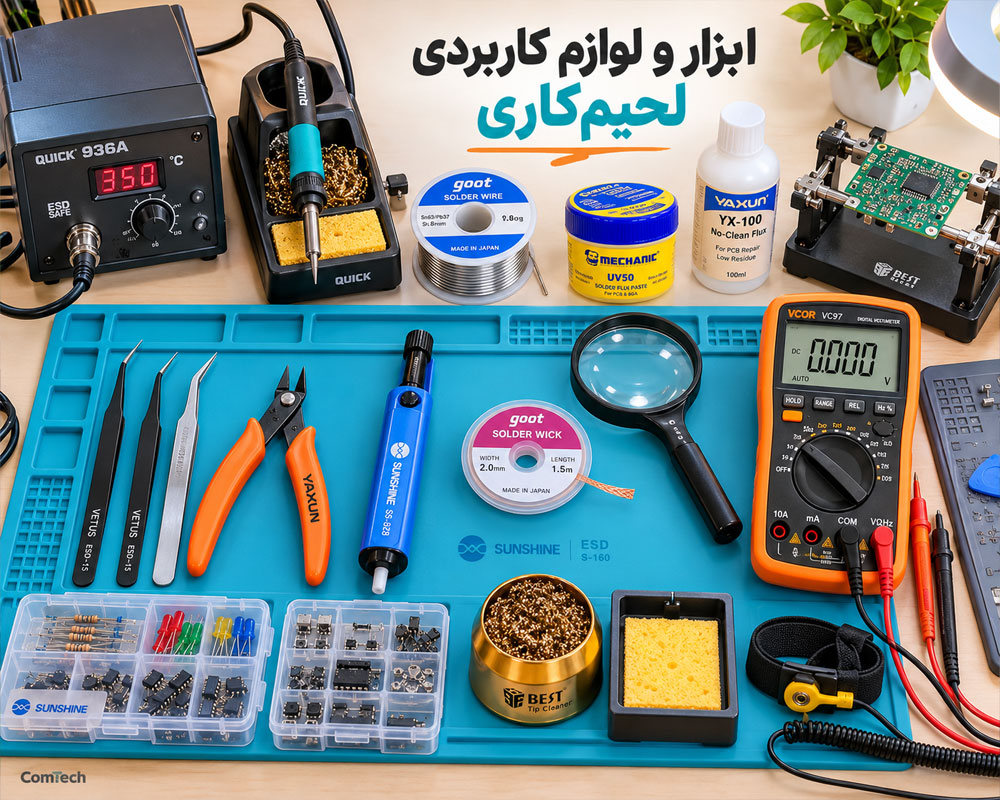

لوازم مورد نیاز برای هویه کاری و لحیم کاری حرفه‌ای

قبل از شروع آموزش لحیم کاری بهتر است میز کار را به ابزارهای اصلی مجهز کنید. داشتن ابزار مناسب، کنترل کار را افزایش می‌دهد و احتمال آسیب به قطعات الکترونیکی را کاهش می‌دهد.

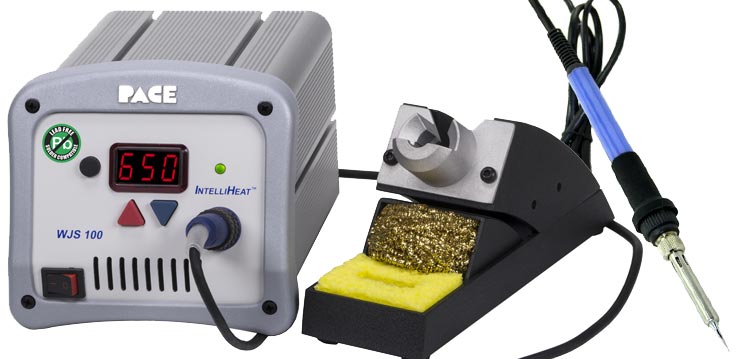

انتخاب هویه مناسب برای تعمیر برد

برای بسیاری از کارهای تعمیراتی، توان هویه به‌تنهایی معیار مناسبی برای انتخاب نیست. یک هویه رومیزی ۶۰ یا ۷۰ وات با کنترل دما و بازیابی حرارتی مناسب می‌تواند برای طیف وسیعی از قطعات DIP و SMD کاربرد داشته باشد. در مقابل، حتی یک هویه پرقدرت در صورت کنترل حرارتی ضعیف ممکن است نتیجه مطلوبی ایجاد نکند.

هنگام انتخاب بهترین هویه برای تعمیرات الکترونیک به موارد زیر توجه کنید:

• امکان تنظیم دقیق دما
• سرعت بازیابی حرارت پس از تماس با برد
• تنوع نوک‌های قابل نصب
• کیفیت و دوام نوک هویه
• قابلیت ارت و طراحی ESD Safe برای کارهای حساس
• راحتی و وزن مناسب دسته هویه
• دسترسی آسان به نوک و المنت یدکی

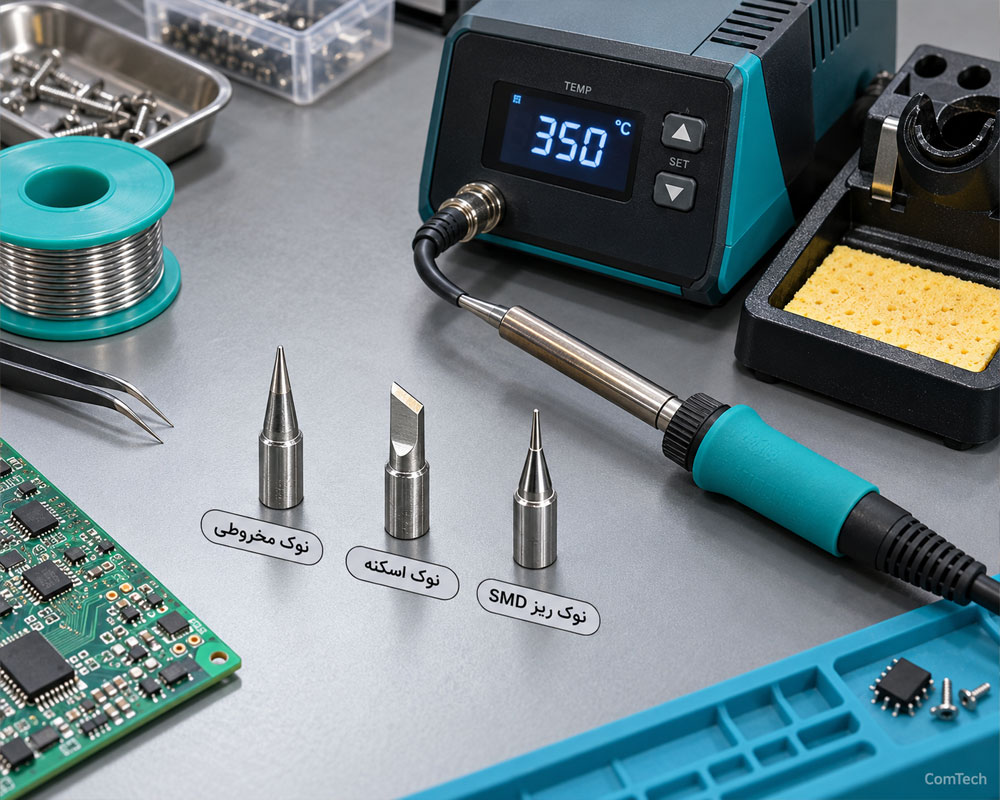

انواع نوک هویه و کاربرد هر مدل

نوک هویه نقطه انتقال حرارت به اتصال است و انتخاب شکل مناسب آن می‌تواند سرعت و کیفیت لحیم‌کاری را به شکل محسوسی تغییر دهد.

دمای مناسب هویه برای لحیم کاری برد چقدر است؟

یکی از پرتکرارترین سؤالات در آموزش هویه کاری این است که دمای هویه روی چند درجه تنظیم شود. یک عدد ثابت برای همه بردها، نوک‌ها و آلیاژهای لحیم وجود ندارد؛ اما برای بسیاری از کارهای دستی الکترونیکی می‌توان از حدود ۳۳۰ تا ۳۵۰ درجه سانتی‌گراد به‌عنوان نقطه شروع استفاده کرد و سپس بر اساس نوع قلع، اندازه پد، ظرفیت حرارتی اتصال و سرعت ذوب تنظیم را انجام داد. HAKKO نیز توصیه می‌کند از پایین‌ترین دمایی استفاده شود که لحیم‌کاری را به شکل صحیح انجام می‌دهد.

تفاوت قلع سرب‌دار و بدون سرب

در آموزش‌های قدیمی معمولاً از قلع ۶۰/۴۰ یا ۶۳/۳۷ صحبت می‌شود. آلیاژ Sn63/Pb37 در حدود ۱۸۳ درجه سانتی‌گراد ذوب می‌شود، در حالی که Sn60/Pb40 محدوده ذوب تقریبی ۱۸۳ تا ۱۹۰ درجه دارد. آلیاژ بدون سرب رایج SAC305 شامل قلع، نقره و مس است و محدوده ذوب آن حدود ۲۱۷ تا ۲۲۰ درجه سانتی‌گراد گزارش شده است.

به همین دلیل، هنگام کار با قلع بدون سرب معمولاً به انتقال حرارت مؤثرتر نیاز دارید؛ اما این موضوع به معنی بالا بردن افراطی دمای هویه نیست.

آماده کردن نوک هویه قبل از شروع لحیم کاری

نوک هویه باید سطحی سالم و قلع‌پذیر داشته باشد. اگر نوک سیاه و اکسید شده باشد و قلع از روی آن فرار کند، انتقال حرارت به محل اتصال ضعیف خواهد شد.

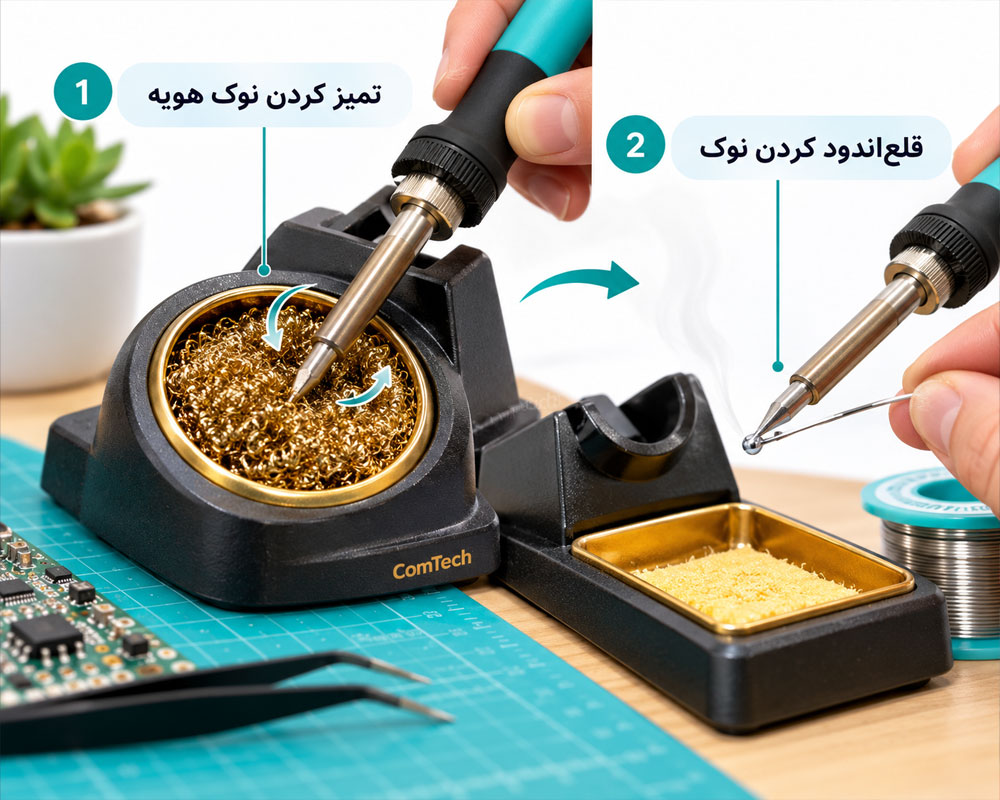

قلع اندود کردن نوک هویه

برای یک نوک سالم یا نوک جدید، پس از رسیدن هویه به دمای کاری، مقدار کمی سیم لحیم را روی سطح فعال نوک ذوب کنید تا لایه نازکی از قلع روی آن باقی بماند. این فرآیند که به آن Tinning یا قلع‌اندود کردن نوک هویه گفته می‌شود، به انتقال حرارت بهتر و کاهش اکسید شدن کمک می‌کند.

برخلاف بعضی روش‌های قدیمی، لازم نیست نوک هویه در هر بار استفاده داخل مقدار زیادی روغن لحیم فرو برده شود. بهتر است برای تمیزکاری روزمره از تمیزکننده برنجی مخصوص هویه یا اسفنج تمیز و نم‌دار استفاده شود و سپس مقدار کمی قلع تازه روی نوک قرار گیرد. HAKKO نیز تمیز کردن نوک قبل از لحیم‌کاری و باقی گذاشتن پوشش قلع روی نوک هنگام استراحت هویه را برای کاهش اکسیداسیون توصیه می‌کند.

چک‌لیست آماده‌سازی هویه

• سلامت کابل برق و اتصال ارت را بررسی کنید.
• هویه را روی پایه مخصوص قرار دهید.
• دمای مناسب را تنظیم کنید.
• اجازه دهید دستگاه به دمای تنظیم‌شده برسد.
• نوک را با تمیزکننده مخصوص پاک کنید.
• مقدار کمی قلع تازه روی قسمت فعال نوک بزنید.
• قبل از شروع، وضعیت فلاکس، سیم لحیم و گیره برد را بررسی کنید.

آموزش لحیم کاری سیم به سیم به روش صحیح

یکی از بهترین تمرین‌ها برای افراد مبتدی، لحیم کردن دو سیم افشان است. این تمرین به شما کمک می‌کند همزمان نحوه کنترل هویه، سیم لحیم و مقدار حرارت را یاد بگیرید.

مرحله اول: آماده کردن سیم‌ها

قسمت مناسبی از عایق دو سیم را جدا کنید و رشته‌های مسی را به‌آرامی به هم بتابانید. سطح مس باید تمیز و عاری از آلودگی شدید یا اکسید باشد.

مرحله دوم: قلع اندود کردن سیم

1. در صورت نیاز مقدار بسیار کمی فلاکس مناسب روی رشته‌های مسی قرار دهید.
2. نوک هویه را طوری به سیم تماس دهید که رشته‌های مسی گرم شوند.
3. سیم لحیم را به قطعه گرم‌شده نزدیک کنید، نه اینکه فقط آن را روی نوک هویه ذوب کنید.
4. اجازه دهید لحیم به داخل رشته‌ها نفوذ کند.
5. ابتدا سیم لحیم و سپس هویه را از محل دور کنید.
6. تا زمان جامد شدن کامل اتصال، سیم را حرکت ندهید.

آموزش لحیم کاری قطعات روی برد الکترونیکی

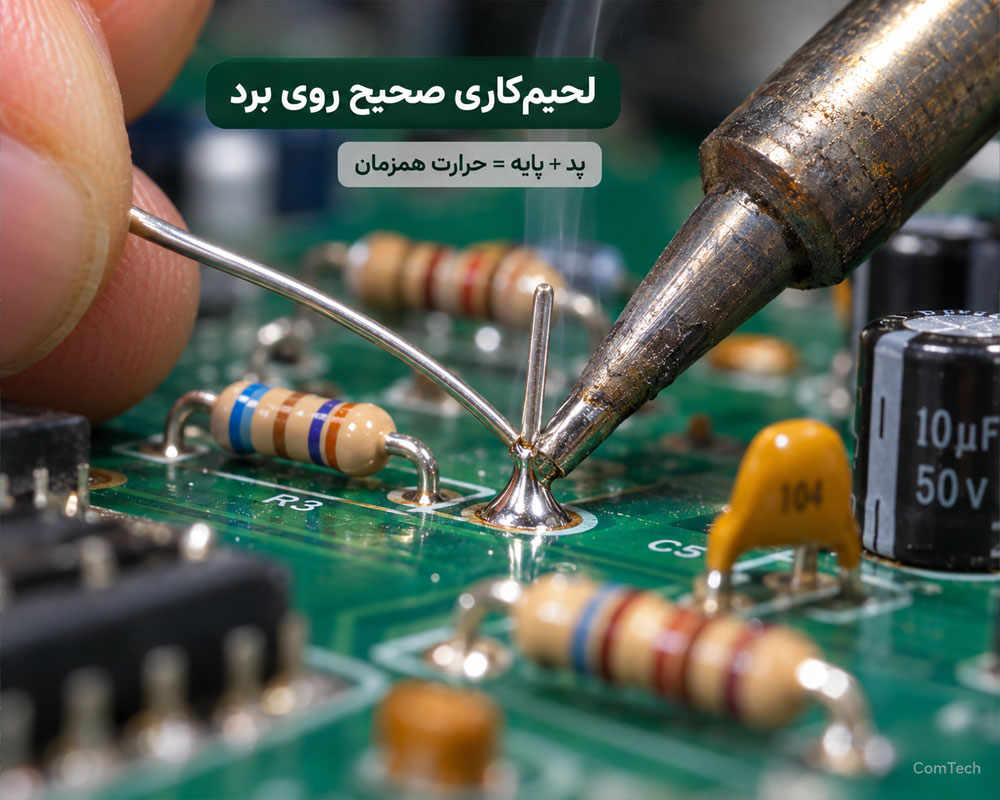

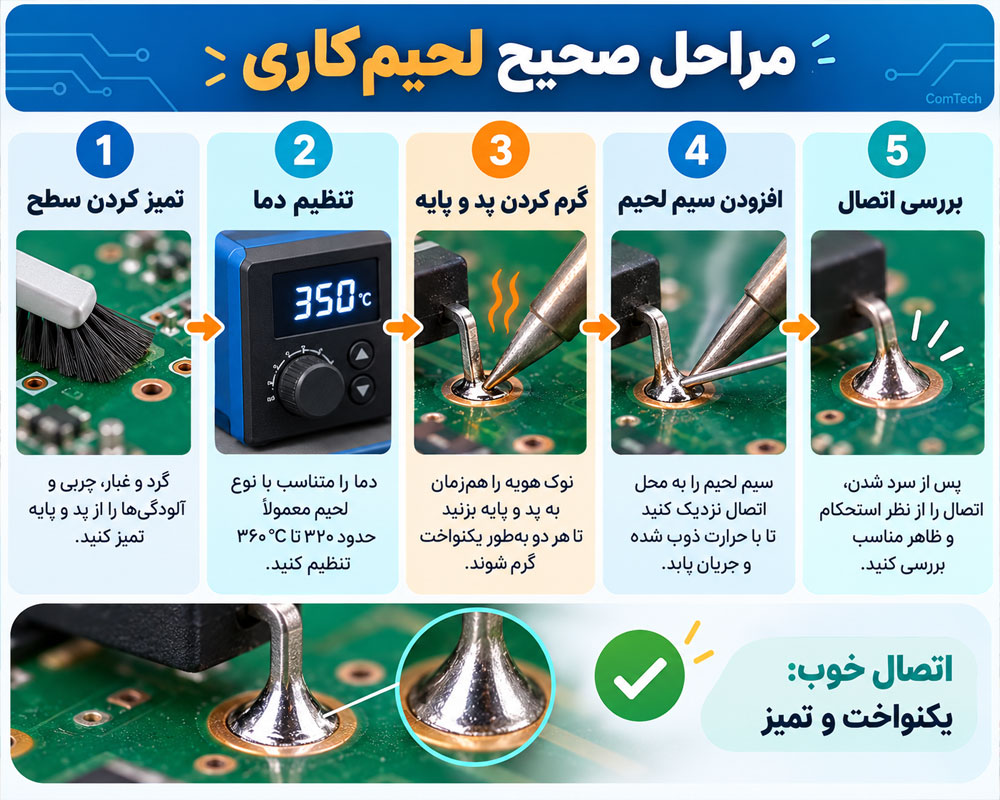

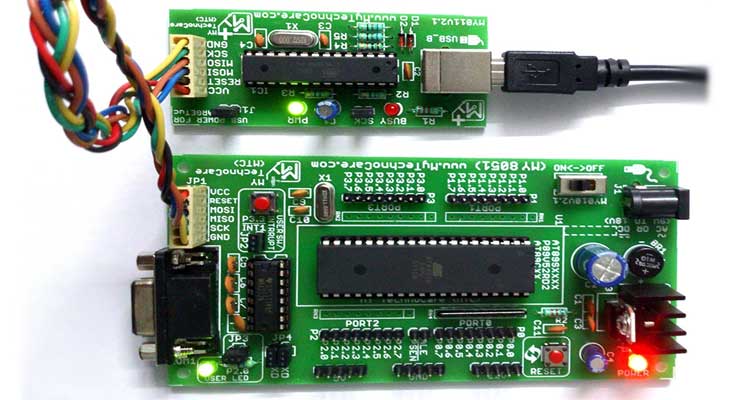

در لحیم کاری برد الکترونیکی باید حرارت به‌صورت همزمان به پد مسی PCB و پایه قطعه منتقل شود. سپس سیم لحیم وارد محل اتصال می‌شود تا در اثر حرارت خود اتصال ذوب شده و اطراف پایه جریان پیدا کند.

روش صحیح لحیم کردن پایه مقاومت، خازن و قطعات DIP

1. قطعه را در محل صحیح روی PCB قرار دهید.
2. در صورت امکان برد را با گیره مخصوص ثابت کنید.
3. نوک هویه را به شکلی قرار دهید که با پد و پایه قطعه به‌طور همزمان تماس داشته باشد.
4. پس از انتقال حرارت، مقدار مناسبی سیم لحیم را به محل اتصال وارد کنید.
5. به محض تشکیل اتصال مناسب، سیم لحیم را کنار ببرید.
6. هویه را از محل اتصال بردارید.
7. چند لحظه قطعه را بی‌حرکت نگه دارید تا اتصال جامد شود.

لحیم استاندارد روی برد چه شکلی است؟

یک اتصال مناسب باید سطحی یکنواخت داشته باشد، پایه قطعه و پد را به‌خوبی پوشش دهد و فاقد گلوله‌های اضافه، پل قلع یا ترک باشد. ظاهر لحیم بسته به نوع آلیاژ می‌تواند متفاوت باشد؛ بنابراین صرفاً براق بودن لحیم معیار قطعی کیفیت اتصال نیست، به‌خصوص در آلیاژهای بدون سرب.

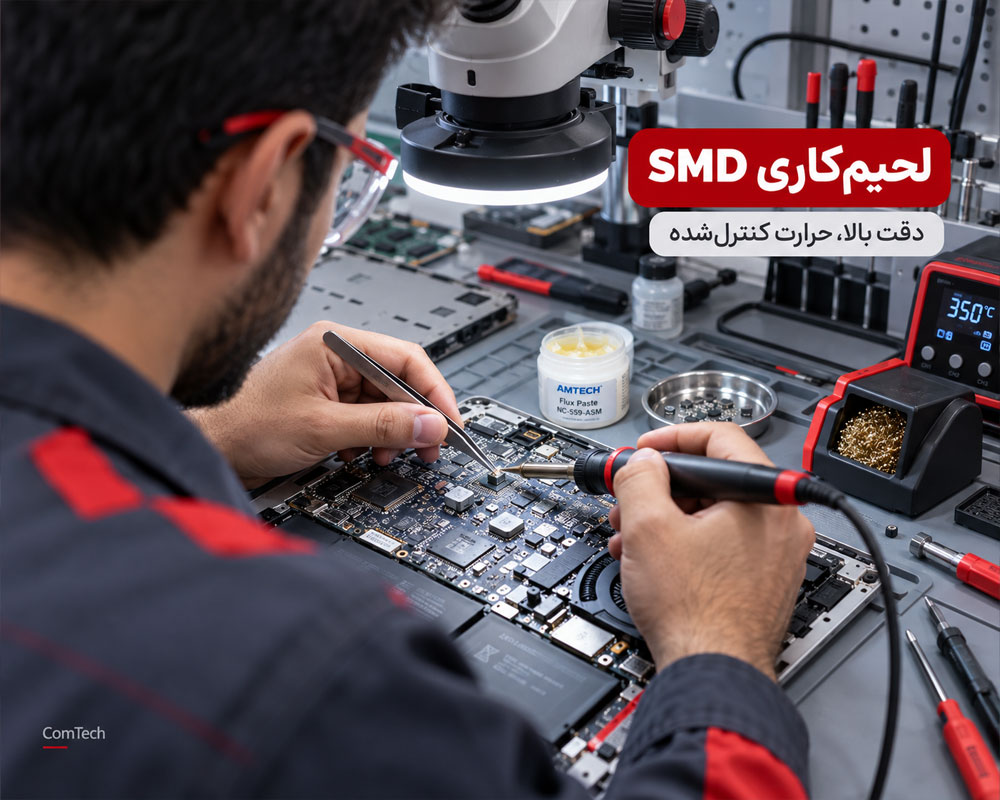

آموزش لحیم کاری SMD بدون آسیب به قطعات

لحیم کاری SMD نسبت به قطعات DIP به کنترل بیشتری نیاز دارد، زیرا ابعاد پدها و پایه‌ها کوچک‌تر است و قطعات معمولاً به افزایش دما حساس‌تر هستند.

برای کار SMD بهتر است از هویه دارای کنترل دما، نوک مناسب، پنس دقیق، فلاکس مخصوص و در صورت نیاز لوپ یا میکروسکوپ استفاده شود.

روش لحیم کردن قطعه دو پایه SMD

1. پدها را تمیز کنید.
2. مقدار کمی فلاکس روی محل قرار دهید.
3. یکی از پدها را با مقدار بسیار کم قلع آماده کنید.
4. قطعه را با پنس در موقعیت صحیح قرار دهید.
5. پد قلع‌اندودشده را گرم کنید تا یک سمت قطعه ثابت شود.
6. موقعیت قطعه را بررسی کنید.
7. پایه دوم را با مقدار مناسب قلع لحیم کنید.
8. در صورت نیاز اتصال اول را اصلاح کنید.

چرا برای SMD نباید فقط از نوک فوق‌العاده باریک استفاده کرد؟

نوک بسیار باریک همیشه بهترین انتخاب نیست. هرچه سطح تماس نوک کوچک‌تر باشد، انتقال حرارت نیز می‌تواند کمتر شود. در بسیاری از کارهای SMD، یک نوک اسکنه‌ای کوچک با سطح تماس مناسب عملکرد بهتری نسبت به نوک سوزنی بسیار ظریف دارد.

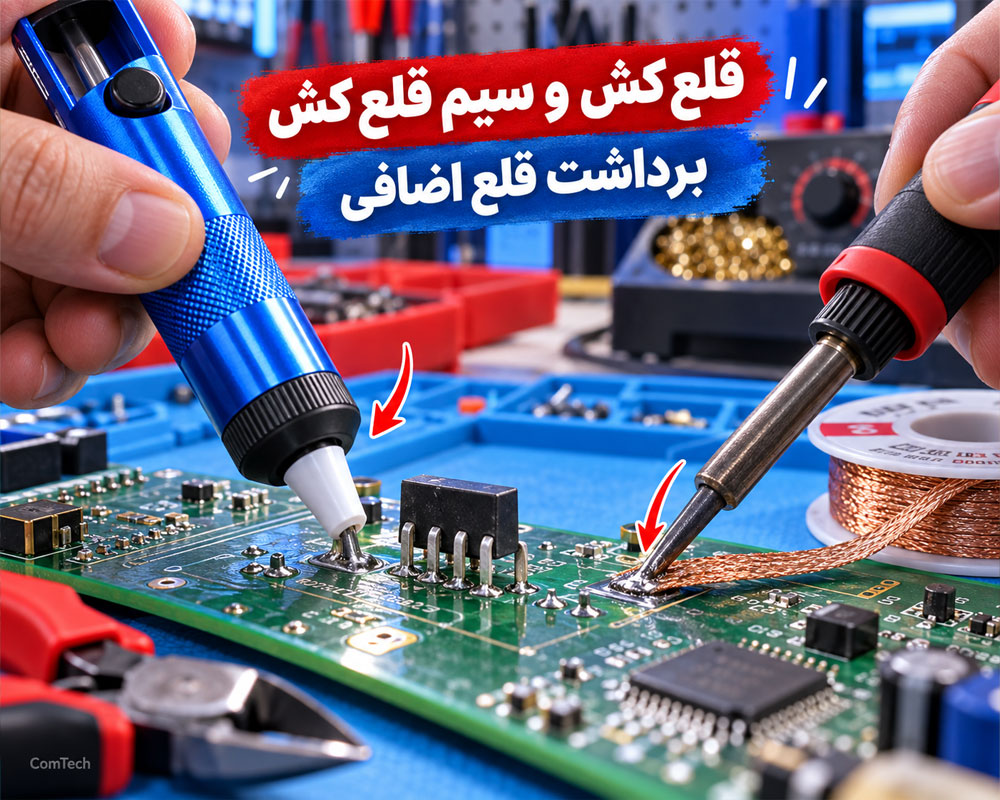

روش استفاده از قلع کش برای خارج کردن قطعات

برای خارج کردن قطعات DIP، کانکتورها و پایه‌هایی که با حجم نسبتاً زیادی قلع روی برد نصب شده‌اند، می‌توان از قلع‌کش دستی استفاده کرد.

مراحل کار با قلع کش

1. قلع‌کش را آماده کنید: پیستون یا فنر آن را در وضعیت آماده قرار دهید.
2. اتصال را حرارت دهید: نوک هویه را روی محل قرار دهید تا قلع کاملاً مذاب شود.
3. نوک قلع‌کش را نزدیک کنید: فاصله باید کم باشد تا قلع قبل از مکش سرد نشود.
4. مکش را فعال کنید: دکمه قلع‌کش را فشار دهید.
5. محل را بررسی کنید: اگر قلع باقی مانده است، مراحل را با فاصله مناسب تکرار کنید.

روش استفاده از سیم قلع کش

1. در صورت نیاز کمی فلاکس روی سیم قلع‌کش بزنید.
2. سیم قلع‌کش را روی قلع اضافی قرار دهید.
3. نوک هویه را روی سیم قرار دهید.
4. با ذوب شدن قلع، سیم مسی آن را جذب می‌کند.
5. هویه و سیم قلع‌کش را همزمان از روی برد بردارید.
6. قسمت مصرف‌شده سیم قلع‌کش را ببرید و برای مرحله بعد از بخش تازه استفاده کنید.

تمیز کردن نوک هویه بدون آسیب به پوشش آن

یکی از مشکلات متداول در هویه کاری، سیاه شدن نوک هویه و نچسبیدن قلع است. علت معمول آن اکسید شدن سطح نوک بر اثر دمای زیاد، نگه داشتن طولانی هویه در حالت روشن یا تمیزکاری نامناسب است.

روش صحیح تمیز کردن نوک هویه

• قبل از لحیم‌کاری، نوک را با سیم برنجی مخصوص یا اسفنج تمیز و کمی نم‌دار پاک کنید.
• پس از تمیز شدن، مقدار کمی قلع تازه روی نوک قرار دهید.
• برای مدت طولانی هویه را در بالاترین دما روشن رها نکنید.
• هنگام استراحت، سطح فعال نوک را با یک لایه نازک قلع محافظت کنید.
• از سوهان زدن یا سنباده زدن سطح کاری نوک‌های روکش‌دار خودداری کنید؛ این کار می‌تواند پوشش محافظ نوک را از بین ببرد.

راهنمای نگهداری HAKKO نیز بر استفاده از پایین‌ترین دمای مؤثر، تمیز کردن اصولی و پوشاندن قسمت قلع‌پذیر نوک با قلع تازه پس از کار تأکید می‌کند.

فلاکس چیست و چرا در لحیم کاری استفاده می‌شود؟

Flux یا فلاکس لحیم کاری ماده‌ای است که به حذف اکسیدهای سطحی و افزایش ترشوندگی قلع کمک می‌کند. استفاده درست از فلاکس باعث می‌شود لحیم راحت‌تر روی پد و پایه قطعه جریان پیدا کند.

در بسیاری از سیم‌های لحیم مخصوص الکترونیک، مقداری فلاکس داخل مغزی سیم وجود دارد؛ بااین‌حال در تعمیرات، مخصوصاً هنگام تعویض قطعات SMD یا قلع‌کشی، ممکن است استفاده کنترل‌شده از فلاکس اضافی مفید باشد.

آیا استفاده زیاد از فلاکس بهتر است؟

خیر. مقدار بیش از اندازه فلاکس باعث ایجاد آلودگی، دود بیشتر و باقی ماندن مواد اضافی روی برد می‌شود. فلاکس باید فقط به مقدار موردنیاز در محل اتصال استفاده شود.

تمیز کردن برد بعد از لحیم کاری

پس از پایان کار ممکن است باقی‌مانده فلاکس روی PCB باقی بماند. روش تمیزکاری باید بر اساس نوع فلاکس و توصیه سازنده انتخاب شود.

برای بسیاری از بردهای الکترونیکی، ایزوپروپیل الکل مناسب الکترونیک یا Flux Remover مخصوص گزینه کنترل‌شده‌تری نسبت به تینرهای عمومی است. برخی حلال‌های قوی می‌توانند به پلاستیک کانکتورها، چاپ روی PCB، چسب‌ها یا پوشش‌های محافظ آسیب بزنند.

ایمنی هویه کاری؛ جلوگیری از سوختگی و تنفس دود لحیم

هویه کاری فقط با خطر سوختگی همراه نیست. هنگام گرم شدن فلاکس، بخارات و ذراتی تولید می‌شوند که نباید مستقیماً تنفس شوند. HSE درباره بخارات فلاکس‌های حاوی Rosin یا Colophony هشدار می‌دهد و استفاده از مکش موضعی دود و دور نگه داشتن سر از مسیر دود را از اقدامات کنترلی مهم معرفی می‌کند.

چک‌لیست ایمنی لحیم کاری

• هویه داغ را همیشه داخل پایه مخصوص قرار دهید.
• کابل برق هویه را از مسیر نوک و المنت داغ دور نگه دارید.
• از مکش موضعی دود لحیم در نزدیکی محل کار استفاده کنید.
• صورت خود را مستقیماً بالای محل لحیم‌کاری قرار ندهید.
• بعد از کار با لحیم سرب‌دار، دست‌ها را کاملاً بشویید.
• هنگام کار از خوردن و آشامیدن روی میز تعمیر خودداری کنید.
• حلال‌ها و مواد اشتعال‌زا را از هویه داغ دور نگه دارید.
• هنگام تعویض نوک، اجازه دهید قطعات به دمای ایمن برسند.
• برای کار با بردهای حساس، اصول حفاظت در برابر ESD را رعایت کنید.

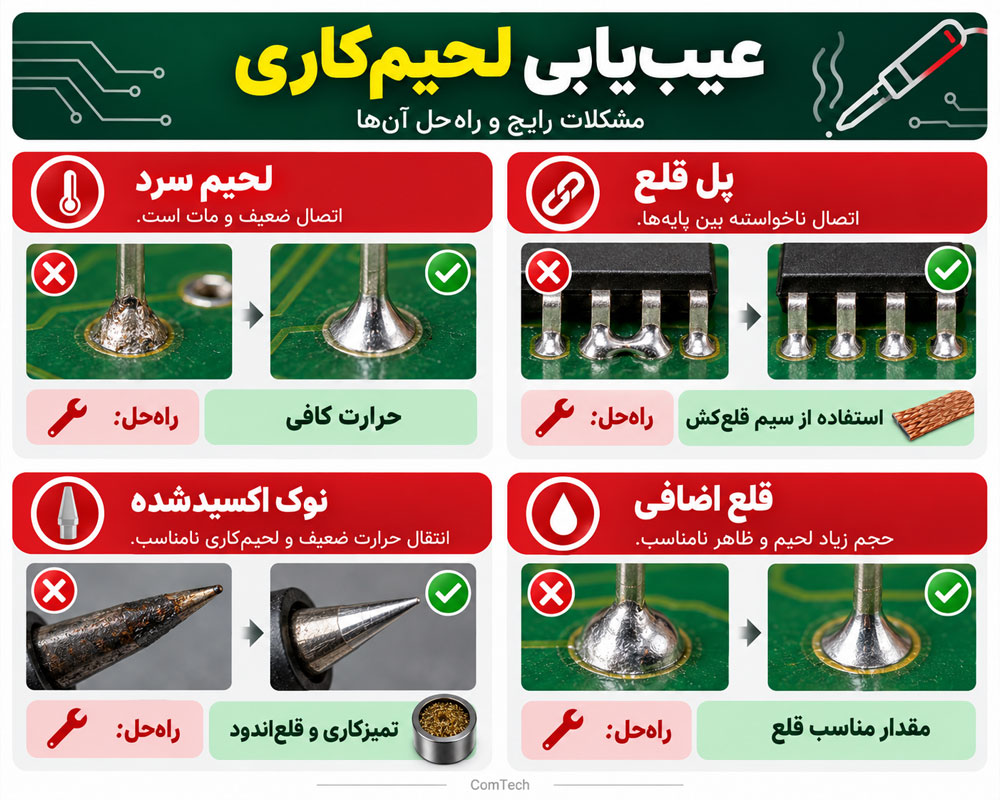

لحیم سرد چیست و چگونه آن را تشخیص دهیم؟

لحیم سرد یا Cold Solder Joint یکی از عیب‌های رایج هنگام تعمیر برد است. این اتصال ممکن است در ظاهر متصل به نظر برسد اما از نظر الکتریکی یا مکانیکی پایدار نباشد.

دلایل ایجاد لحیم سرد

• حرارت ناکافی پد یا پایه قطعه
• نوک هویه اکسیدشده یا کثیف
• حرکت کردن قطعه هنگام سرد شدن قلع
• آلودگی یا اکسید بودن سطح
• استفاده نادرست از فلاکس
• انتخاب نوک نامناسب برای اندازه اتصال

روش اصلاح لحیم سرد

در صورت مشاهده اتصال مشکوک، ابتدا مقدار کمی فلاکس مناسب اضافه کنید، محل را مجدداً به شکل کنترل‌شده گرم کنید و در صورت نیاز مقدار اندکی لحیم تازه به اتصال اضافه کنید. اگر حجم قلع زیاد است، ابتدا قلع اضافی را با سیم قلع‌کش بردارید.

پل قلع چیست و چگونه اتصال کوتاه را برطرف کنیم؟

Solder Bridge یا پل قلع زمانی ایجاد می‌شود که قلع میان دو پایه یا مسیر مجاور اتصال ناخواسته ایجاد کند. این مشکل در آی‌سی‌های ریز و قطعات SMD بیشتر دیده می‌شود.

روش برطرف کردن پل قلع

1. برد را بدون برق بررسی کنید.
2. مقدار کمی فلاکس روی محل بزنید.
3. با نوک تمیز هویه، قلع اضافی را هدایت کنید.
4. اگر قلع همچنان زیاد است از سیم قلع‌کش استفاده کنید.
5. پس از پایان، محل را با ذره‌بین یا لوپ بررسی کنید.
6. در صورت نیاز با مولتی‌متر عدم اتصال کوتاه را آزمایش کنید.

اشتباهات رایج افراد مبتدی در هویه کاری

بهترین هویه برای لحیم کاری برد الکترونیکی چه ویژگی‌هایی دارد؟

به‌جای تمرکز صرف بر یک برند، بهتر است هنگام خرید هویه به کیفیت کنترل دما، توان واقعی، بازیابی حرارتی، تنوع نوک و دسترسی به قطعات یدکی توجه کنید. برندهای معتبر ابزار تعمیرات می‌توانند گزینه‌های مناسبی داشته باشند، اما مدل دستگاه باید با نوع فعالیت شما هماهنگ شود.

هویه مناسب تعمیر موبایل و لپ تاپ

برای لحیم کاری برد موبایل و لپ تاپ، هویه رومیزی دارای کنترل دمای دقیق، نوک‌های ظریف و متوسط و طراحی مناسب ESD انتخاب کاربردی‌تری است. در این بردها فقط داشتن نوک بسیار باریک کافی نیست و توانایی دستگاه در حفظ دما هنگام تماس با Ground Plane و نقاط دارای جرم حرارتی بالا نیز اهمیت دارد.

هویه مناسب قطعات DIP و بردهای عمومی

برای مقاومت، خازن، دیود، رله، کانکتور و سایر قطعات DIP، یک هویه رومیزی کنترل‌دما با توان حرارتی کافی و نوک اسکنه‌ای متوسط معمولاً کنترل خوبی ایجاد می‌کند.

روش واقعی یادگیری لحیم کاری برای کارآموزان

مهارت در لحیم‌کاری فقط با مطالعه ایجاد نمی‌شود. بهترین روش، تمرین تدریجی روی بردهای کم‌ارزش و سپس افزایش سختی تمرین‌ها است. 🎯

تمرین مرحله اول؛ قلع اندود کردن سیم

چند سیم افشان را لخت کنید و قلع‌اندود کردن یکنواخت رشته‌ها را تمرین کنید. هدف این است که قلع داخل رشته‌های سیم نفوذ کند بدون اینکه عایق اطراف سیم بیش از حد ذوب شود.

تمرین مرحله دوم؛ نصب مقاومت روی برد آموزشی

روی یک PCB تمرینی چند مقاومت نصب کنید و سعی کنید اندازه و شکل اتصالات تقریباً یکسان باشد.

تمرین مرحله سوم؛ خارج کردن قطعات DIP

با قلع‌کش و سیم قلع‌کش، مقاومت، خازن و کانکتورهای ساده را از یک برد خراب خارج کنید، بدون اینکه پدهای مسی کنده شوند.

تمرین مرحله چهارم؛ لحیم کاری SMD

پس از تسلط بر DIP، روی بردهای تمرینی قطعات SMD دوپایه و سپس آی‌سی‌های ساده را تمرین کنید.

چک‌لیست ارزیابی هر تمرین

• آیا پد برد سالم مانده است؟
• آیا حجم قلع متناسب است؟
• آیا پایه قطعه کاملاً متصل شده است؟
• آیا پل قلع ایجاد نشده است؟
• آیا قطعه در موقعیت صحیح قرار دارد؟
• آیا باقی‌مانده اضافی فلاکس پاک شده است؟
• آیا اتصال با مولتی‌متر بررسی شده است؟

چگونه لحیم کاری تمیز و حرفه‌ای انجام دهیم؟

برای رسیدن به یک لحیم کاری تمیز و حرفه‌ای لازم نیست همیشه دمای هویه را بالا ببرید یا مقدار زیادی فلاکس و قلع استفاده کنید. نتیجه خوب زمانی به دست می‌آید که چند عامل در کنار هم درست باشند:

• سطح اتصال تمیز باشد.
• نوک هویه سالم و قلع‌اندود باشد.
• اندازه نوک با ابعاد اتصال تناسب داشته باشد.
• دمای هویه بیش از نیاز بالا نباشد.
• پد و پایه قطعه همزمان گرم شوند.
• مقدار قلع کنترل‌شده باشد.
• اتصال هنگام سرد شدن حرکت نکند.
• پس از کار، وضعیت اتصال با لوپ و در صورت نیاز مولتی‌متر بررسی شود.

آموزش عملی هویه کاری در تعمیرات برد

در یک کلاس حرفه‌ای آموزش الکترونیک، کارآموز باید علاوه بر شناخت ابزار، نحوه تنظیم دمای هویه، انتخاب نوک، قلع‌اندود کردن سیم، نصب قطعات DIP، کار با SMD، استفاده از فلاکس و روش صحیح قلع‌کشی را به‌صورت عملی تمرین کند.

همچنین در آموزش تعمیرات برد، مهارت لحیم‌کاری زمانی ارزش واقعی پیدا می‌کند که کارآموز بتواند بدون آسیب به PCB، قطعه معیوب را خارج کرده، پدها را آماده کند، قطعه جدید را نصب کرده و اتصال نهایی را از نظر ظاهری و الکتریکی بررسی کند.

با تمرین روی بردهای واقعی، مقایسه اتصالات سالم و معیوب و یادگیری نحوه کنترل حرارت، می‌توان به‌تدریج سرعت و دقت را افزایش داد و هویه کاری بردهای الکترونیکی را به یک مهارت حرفه‌ای و قابل استفاده در تعمیرات تبدیل کرد.
