شناخت و کارایی انواع هیتر و دستگاه هویه

راهنمای انتخاب هیتر و هویه برای تعمیرات برد؛ از موبایل تا بردهای صنعتی

انتخاب هیتر و هویه مناسب تعمیرات برد مستقیماً روی کیفیت لحیم‌کاری، سرعت کار و سلامت قطعات تأثیر دارد. ابزاری که برای تعمیر برد موبایل و قطعات بسیار ریز SMD مناسب است، الزاماً بهترین انتخاب برای برد یخچال، لباسشویی، پاور، لپ‌تاپ یا بردهای صنعتی نیست. به همین دلیل قبل از خرید باید مواردی مانند توان واقعی، کنترل دما، پایداری حرارتی، حجم و نوع جریان هوا، کیفیت دسته، نوع المنت، نوک هویه، نازل هیتر، ESD و خدمات قطعات مصرفی بررسی شوند.

در یک کلاس آموزش تعمیرات موبایل، هنرجو باید علاوه بر شناخت مدل‌های مختلف، یاد بگیرد چگونه دمای هویه و هیتر را متناسب با نوع PCB، جرم حرارتی برد، نوع آلیاژ لحیم و حساسیت قطعه تنظیم کند. استفاده درست از ابزار، در بسیاری از مواقع از خرید گران‌ترین دستگاه مهم‌تر است. 🔧

فرق هیتر و هویه چیست و هرکدام چه کاربردی دارند؟

هویه Soldering Iron حرارت را از طریق نوک فلزی مستقیماً به محل اتصال منتقل می‌کند و برای لحیم‌کاری پایه قطعات، سیم‌ها، کانکتورها و بسیاری از قطعات SMD کاربرد دارد. در مقابل، هیتر Hot Air Rework Station هوای گرم کنترل‌شده را از نازل خارج می‌کند و برای برداشتن یا نصب قطعات چندپایه و SMD بسیار کاربردی است.

برای تعمیر موبایل، لپ‌تاپ و برد لوازم خانگی چه هیتر و هویه‌ای بخریم؟

هیتر و هویه مناسب تعمیرات موبایل

در تعمیرات موبایل، کنترل دقیق حرارت و شدت باد اهمیت زیادی دارد. جریان هوای بیش از حد می‌تواند مقاومت و خازن‌های بسیار کوچک را جابه‌جا کند. برای این کار معمولاً دستگاه‌هایی با کنترل دیجیتال دما، Air Flow قابل تنظیم، حالت Sleep و دسته سبک کاربردی‌تر هستند.

ابزار مناسب برد لپ‌تاپ و کنسول بازی

برد لپ‌تاپ و کنسول معمولاً چندلایه است و Ground Planeهای بزرگ می‌توانند مقدار زیادی گرما جذب کنند. در این شرایط، هیتر با توان حرارتی مناسب، کنترل پایدار و در برخی تعمیرات Preheater اهمیت بیشتری پیدا می‌کند.

هویه مناسب برد یخچال و لباسشویی

در برد لوازم خانگی معمولاً علاوه بر قطعات SMD، با رله، کانکتور، ترانس، سیم‌های ضخیم و قطعات Through-Hole مواجه هستیم. بنابراین هویه باید بازیابی حرارتی مناسبی داشته باشد و نوک‌های مختلف برای اتصالات ریز و درشت روی آن قابل نصب باشد.

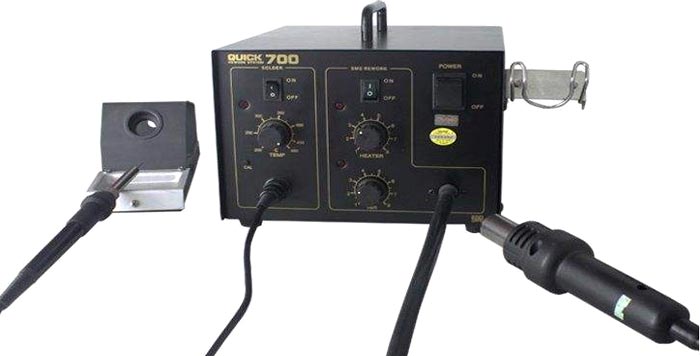

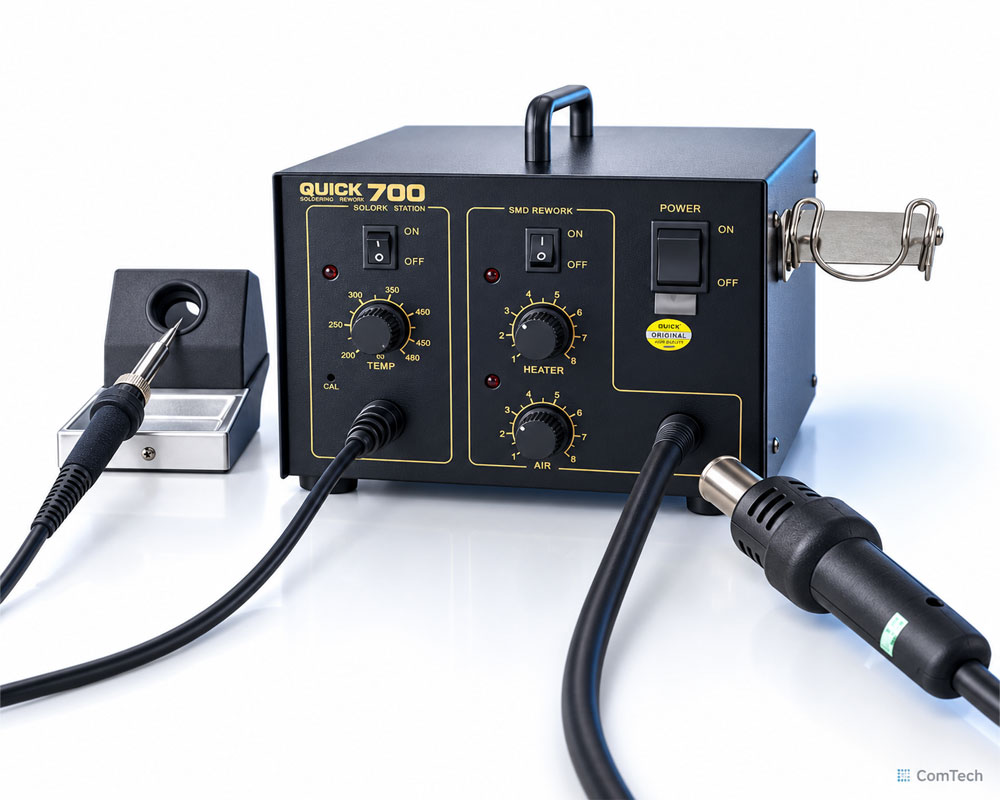

هیتر و هویه Quick 700 ESD برای تعمیرات برد

Quick 700 از مدل‌های شناخته‌شده قدیمی‌تر در تعمیرگاه‌های الکترونیک است. این سیستم برای کار با قطعات SMD و عملیات Hot Air مورد استفاده قرار می‌گیرد و ساختار آن شامل واحد مرکزی و دسته هوای گرم است.

در این نوع سیستم‌ها، هوای تولیدشده پس از عبور از المنت گرم شده و از طریق Nozzle به محل مورد نظر هدایت می‌شود. امکان استفاده از نازل‌های مختلف باعث می‌شود تعمیرکار تمرکز حرارت را متناسب با اندازه قطعه تنظیم کند.

Quick 700 برای چه کاری مناسب است؟

• تمرین کار با هیتر و قطعات SMD
• برداشتن قطعات با ابعاد متوسط
• کارگاه‌های آموزشی و تعمیراتی عمومی
• کاربرانی که با ساختار هیترهای آنالوگ آشنایی دارند

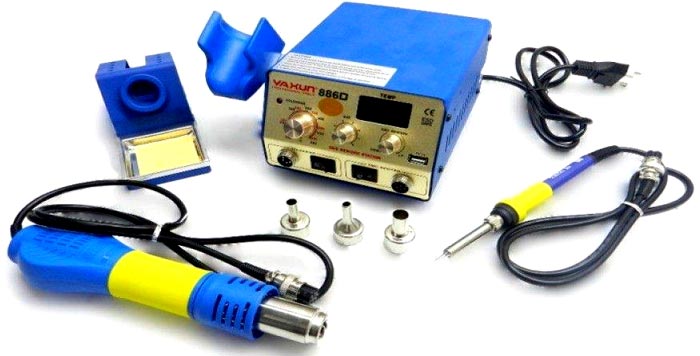

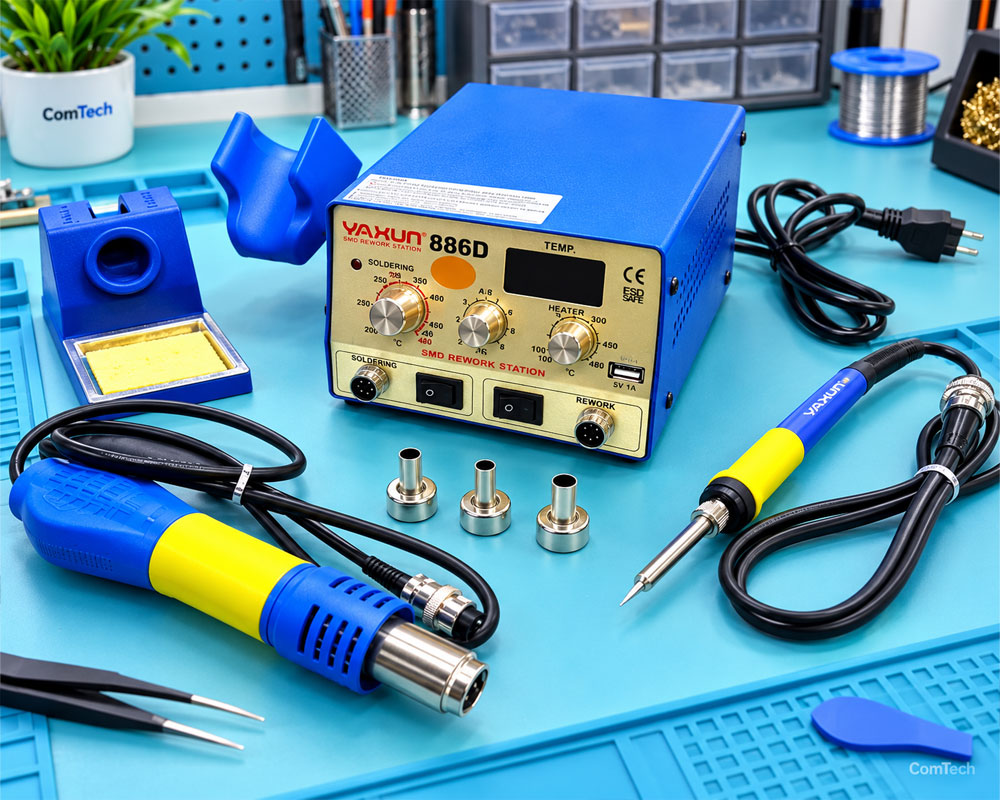

هیتر و هویه یاکسون Yaxun 886D

Yaxun 886D یک دستگاه ترکیبی برای انجام عملیات هویه‌کاری و Hot Air است. دستگاه‌های دوکاره برای میزهای کاری کوچک و هنرجویانی که می‌خواهند با یک یونیت به هویه و هیتر دسترسی داشته باشند، کاربرد زیادی دارند.

در زمان خرید این مدل یا مدل‌های مشابه یاکسون، بهتر است مشخصات درج‌شده روی پلاک خود دستگاه و دفترچه همان نسخه بررسی شود؛ زیرا بعضی مدل‌ها در بازار با ریویژن‌ها و پکیج‌های متفاوت عرضه می‌شوند.

هنگام خرید Yaxun 886D چه مواردی را بررسی کنیم؟

• پایداری دمای هویه در استفاده مداوم
• کیفیت دسته هیتر
• عملکرد Standby دسته
• موجود بودن المنت و دسته یدکی
• کیفیت نازل‌های همراه
• سازگاری نوک‌های هویه موجود در بازار

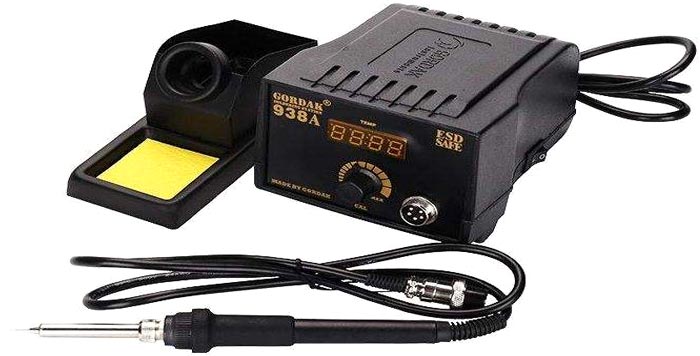

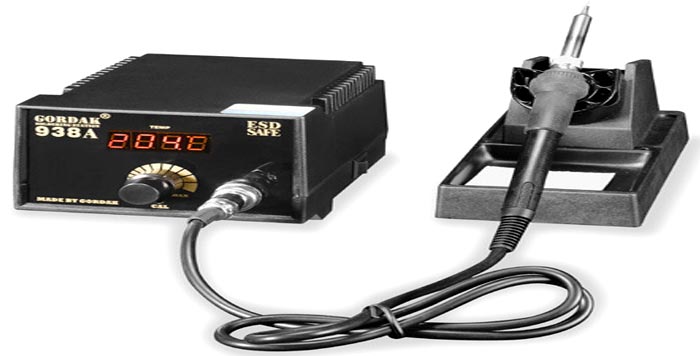

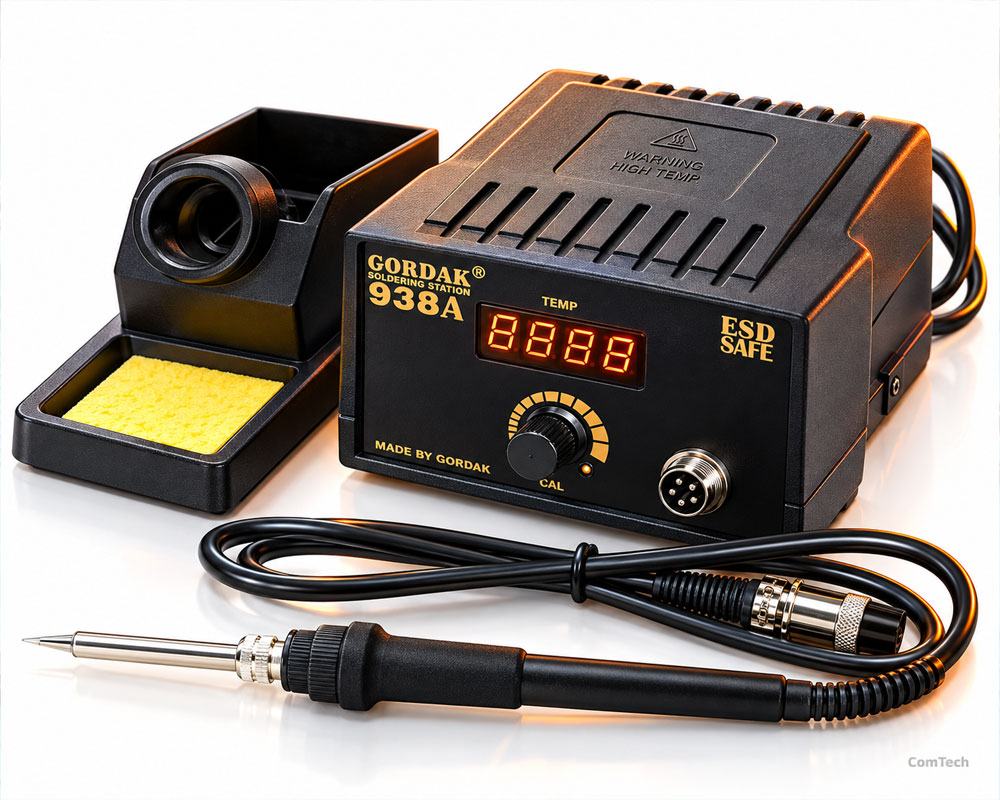

هویه رومیزی GORDAK 938A برای لحیم‌کاری دقیق

هویه GORDAK 938A برای کاربرانی مناسب است که بیشتر به یک هویه استیشن رومیزی برای لحیم‌کاری برد نیاز دارند. در هویه‌های قابل تنظیم، تعمیرکار می‌تواند دما را بر اساس نوع آلیاژ لحیم و جرم حرارتی اتصال تغییر دهد.

انواع نوک هویه و کاربرد آن‌ها

• نوک سوزنی: برای نقاط کوچک و دسترسی محدود
• نوک تخت یا Chisel: انتقال حرارت مناسب و کاربرد عمومی
• نوک کج یا Bevel: مناسب بعضی تکنیک‌های Drag Soldering
• نوک Knife: مناسب کار روی چند پایه و برخی قطعات SMD

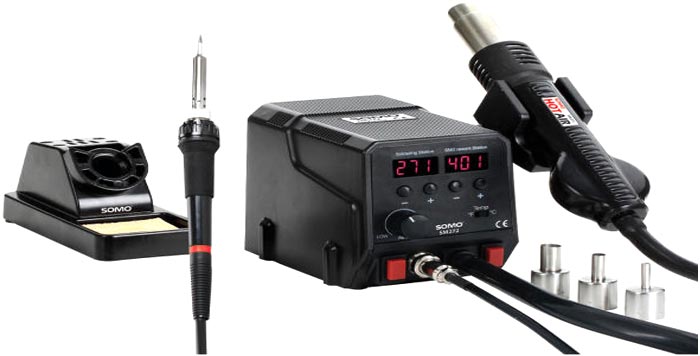

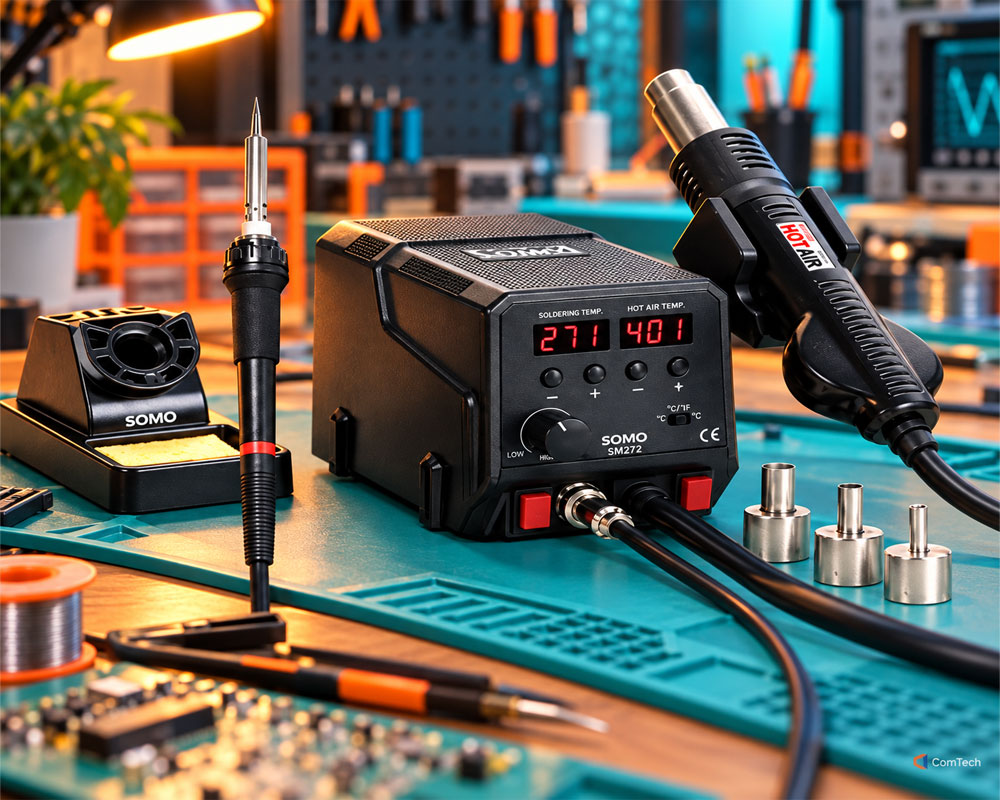

هیتر و هویه دوکاره Sumo SM272

Sumo SM272 یک سیستم دوکاره است که هویه قلمی و هوای گرم را در یک یونیت ارائه می‌کند. چنین دستگاه‌هایی برای آموزش تعمیرات، کارگاه‌های عمومی و تعمیر قطعات SMD کاربردی هستند.

براساس مشخصات ارائه‌شده برای این مدل، بخش هویه توان 60 وات دارد و بخش Hot Air برای کارهای تعمیراتی و جداسازی قطعات SMD طراحی شده است.

مزیت دستگاه دوکاره چیست؟

• اشغال فضای کمتر روی میز
• دسترسی هم‌زمان به هویه و هیتر
• مناسب برای شروع تعمیرات
• کاهش تعداد دستگاه‌های مجزا

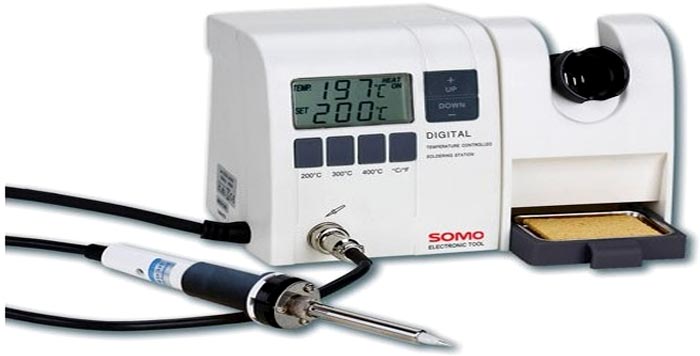

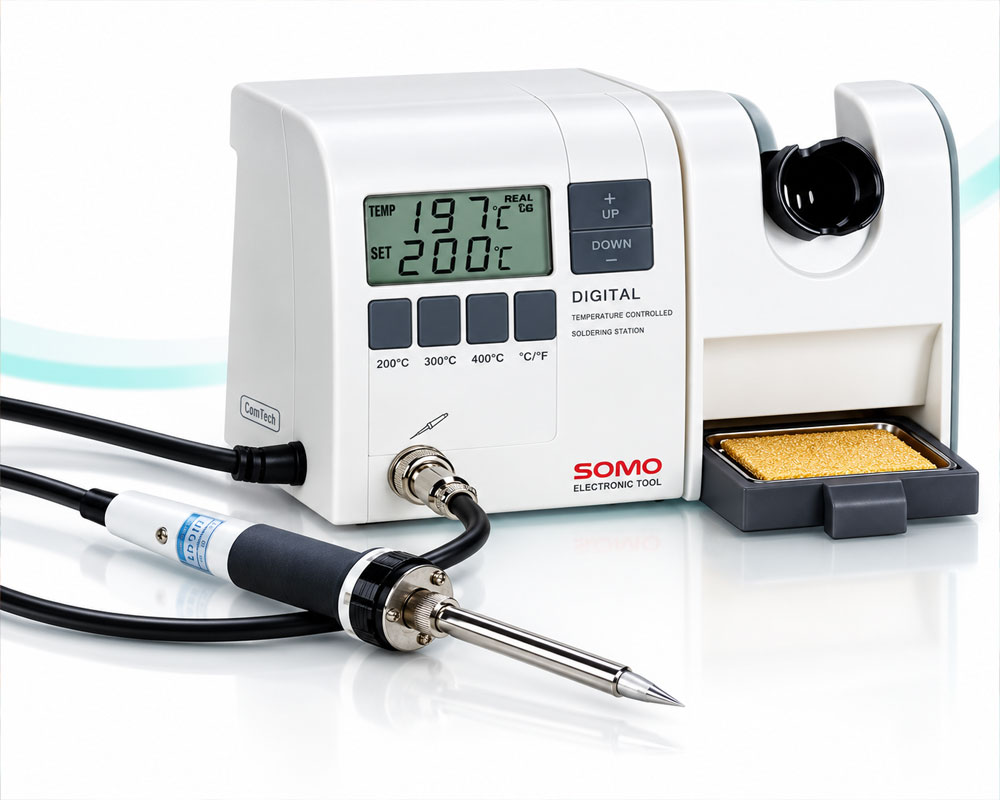

هویه استیشن Sumo SM110

Sumo SM110 یک هویه رومیزی با توان نامی 48 وات است که در منبع اولیه برای بازه تنظیم دمای حدود 200 تا 450 درجه سانتی‌گراد معرفی شده است. این دستگاه بیشتر برای لحیم‌کاری عمومی، قطعات پایه‌دار و کارهای سبک‌تر SMD قابل استفاده است.

برای کارهای سنگین‌تر مانند Ground Plane بزرگ، کانکتورهای پرجرم یا بردهایی با جذب حرارت زیاد، تنها عدد دمای تنظیم‌شده مهم نیست و توان بازیابی حرارت اهمیت بیشتری دارد.

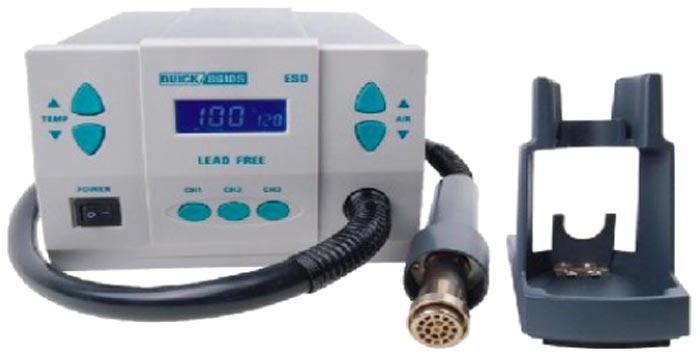

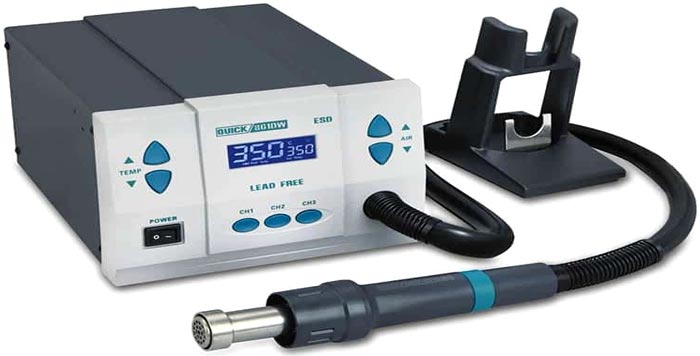

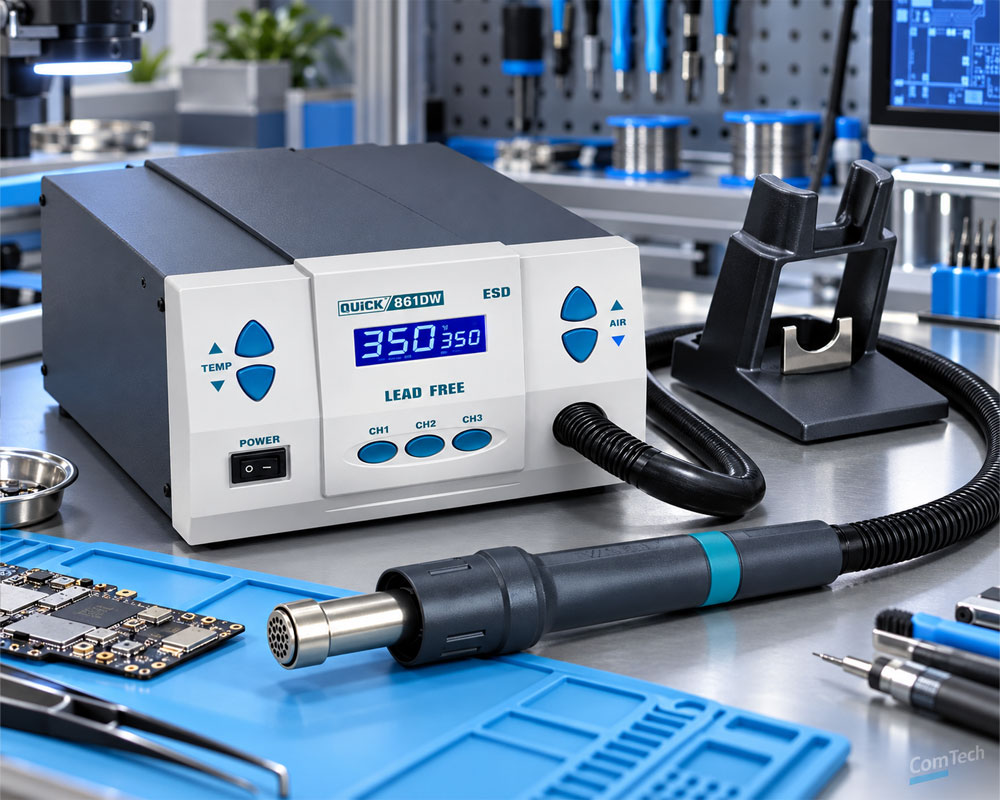

هیتر Quick 861DW؛ یکی از مدل‌های حرفه‌ای برای تعمیر برد

Quick 861DW یک Hot Air Rework Station حرفه‌ای است که برای تعمیر قطعات SMD و بردهای الکترونیکی طراحی شده است. طبق مشخصات رسمی Quick، این دستگاه دارای توان 1000 وات، ولتاژ کاری 220 ولت و محدوده دمای 100 تا 500 درجه سانتی‌گراد است.

این مدل از سه کانال کاری CH1، CH2 و CH3 پشتیبانی می‌کند و می‌توان برای هر کانال تنظیمات دما و جریان هوا را ذخیره کرد. فن Brushless، سیستم Closed Loop کنترل دما، Sleep و خنک‌سازی خودکار دسته از امکانات مهم این دستگاه هستند.

Quick 861DW برای چه تعمیراتی مناسب است؟

• تعمیرات حرفه‌ای موبایل
• آموزش تعمیرات لپ‌تاپ و کنسول بازی
• بردهای چندلایه
• کار با SOIC، QFP و QFN
• برداشتن قطعات دارای جرم حرارتی بالاتر
• استفاده مداوم در تعمیرگاه

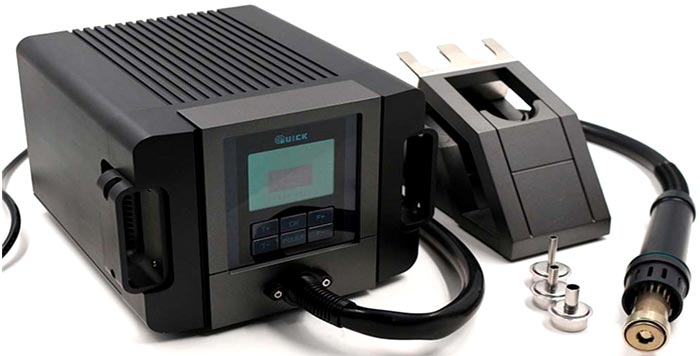

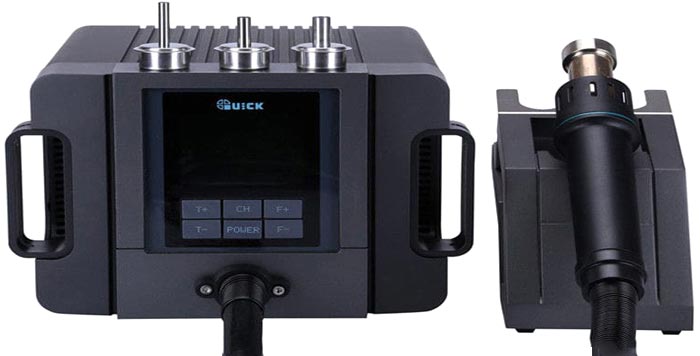

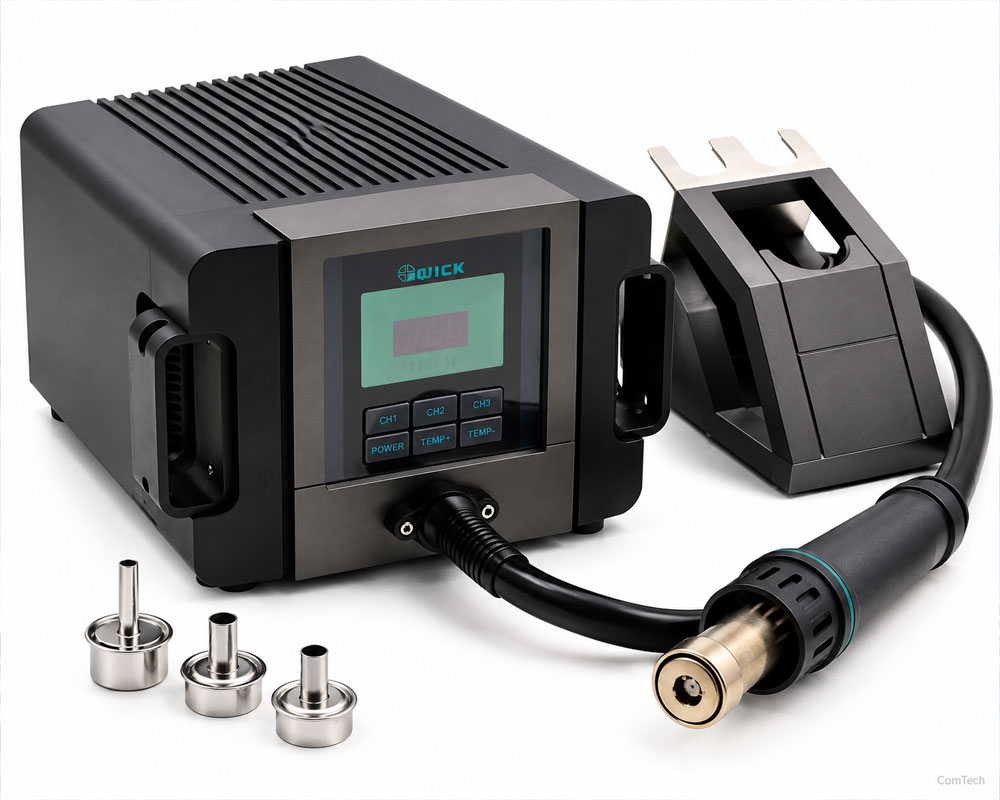

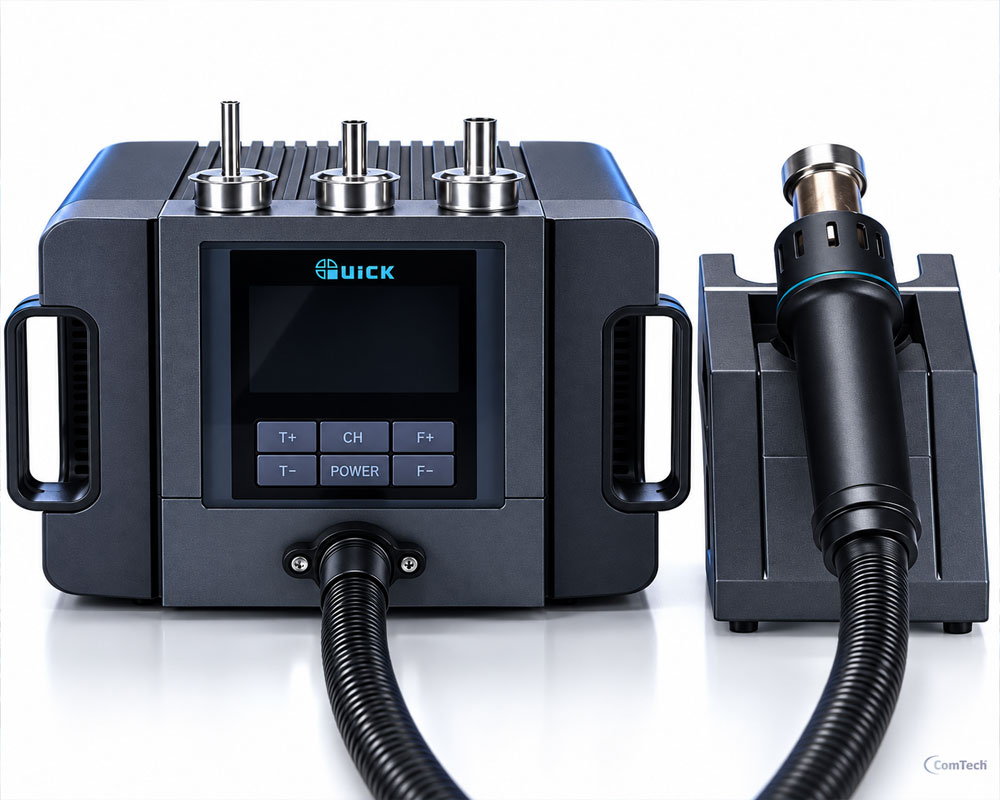

هیتر حرفه‌ای Quick TR-1300A

Quick TR1300A یکی از Hot Air Stationهای پرقدرت Quick است. براساس مشخصات رسمی سازنده، توان این مدل 1300 وات، محدوده دما 100 تا 500 درجه سانتی‌گراد و حجم هوای آن 6 تا 70 لیتر در دقیقه اعلام شده است.

Quick برای این مدل پایداری دما را در شرایط بدون بار و هوای ساکن حدود ±2 درجه سانتی‌گراد اعلام کرده است. قابلیت تغییر سریع برنامه، مانیتورینگ اتصال ESD و طراحی دسته هوای گرم جداشونده از ویژگی‌های قابل توجه آن هستند.

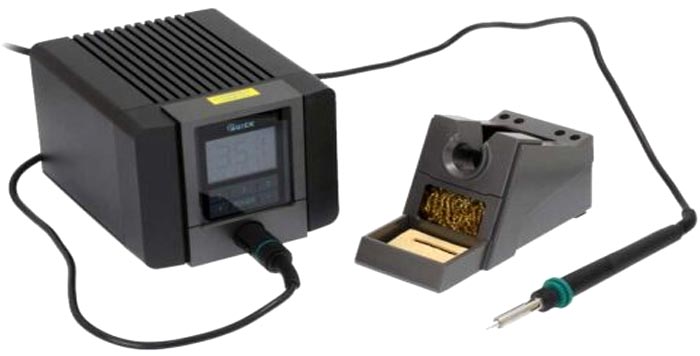

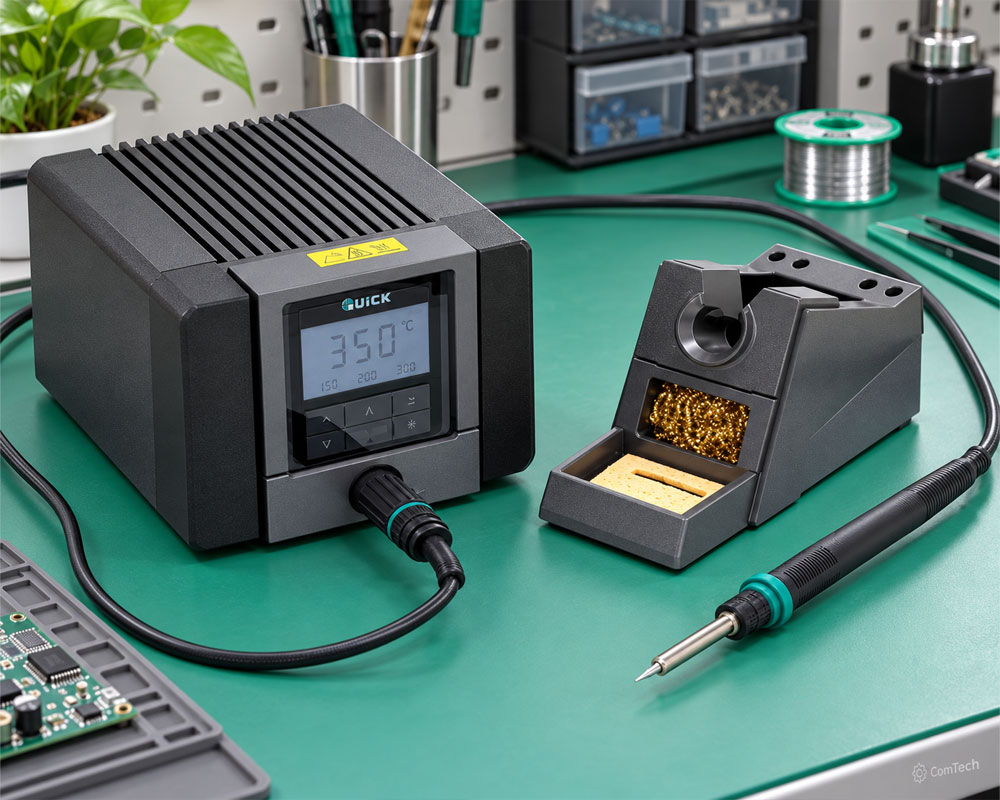

هویه دیجیتال Quick TS2200 برای لحیم‌کاری حرفه‌ای

Quick TS2200 یک Soldering Station هوشمند است که طبق مشخصات رسمی سازنده توان آن تا 90 وات می‌رسد و بازه دمایی 100 تا 480 درجه سانتی‌گراد دارد.

این دستگاه از سه نقطه دمایی قابل فراخوانی، قفل تنظیمات، مانیتورینگ ESD، Sleep هوشمند و خاموشی خودکار برخوردار است. طراحی سیستم حرارتی آن برای بازیابی سریع دمای نوک در زمان تماس با اتصال طراحی شده است.

Quick TS2200 برای چه کسی مناسب است؟

• تعمیرکار حرفه‌ای برد
• لحیم‌کاری دقیق SMD
• کار مداوم تعمیرگاهی
• کاربرانی که کنترل ESD برایشان مهم است
• تعمیر بردهای چندلایه و اتصالات با جذب حرارت بالاتر

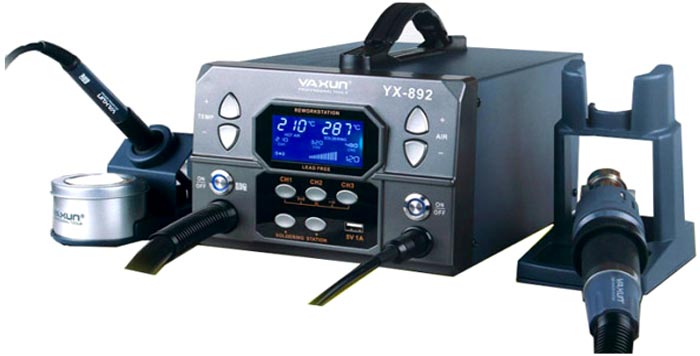

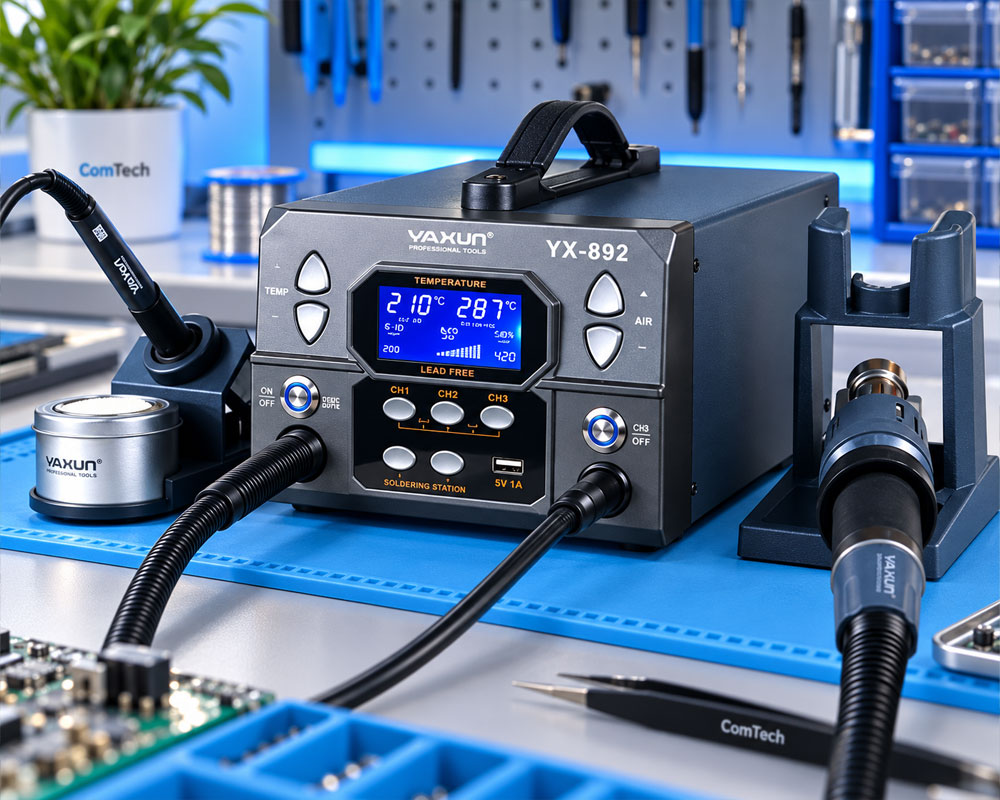

هیتر و هویه دیجیتال Yaxun YX-892

Yaxun YX-892 یک SMD Rework Station در محصولات یاکسون است و برای کارهای تعمیراتی و مونتاژ قطعات الکترونیکی عرضه می‌شود. صفحه رسمی یاکسون وجود این مدل را تأیید می‌کند، اما جزئیات فنی کاملی در صفحه محصول فعلی درج نشده است؛ بنابراین هنگام خرید، مشخصات دقیق نسخه عرضه‌شده در ایران باید از روی پلاک و دفترچه همان دستگاه بررسی شود.

Quick TR1300A؛ کنترل حرارت برای بردهای چندلایه

در تعمیر بردهای چندلایه، توان حرارتی و ثبات خروجی اهمیت زیادی دارد. Quick TR1300A به دلیل توان 1300 وات و کنترل دیجیتال برای کارهایی که برد گرمای زیادی جذب می‌کند، گزینه‌ای جدی در کلاس Hot Air حرفه‌ای محسوب می‌شود.

با این حال، در قطعات حساس نباید صرفاً به توان بالای دستگاه متکی بود. انتخاب نازل، فاصله از برد، Air Flow، زمان گرمایش و استفاده از Preheat باید متناسب با PCB تنظیم شود.

تنظیم هیتر برای قطعات کوچک و بزرگ

برای قطعات کوچک SMD معمولاً جریان هوای کمتر کمک می‌کند قطعات اطراف جابه‌جا نشوند. برای قطعات بزرگ‌تر، شیلدها و نواحی با جرم حرارتی بالا ممکن است به حجم هوای بیشتر و پیش‌گرمایش کنترل‌شده نیاز باشد.

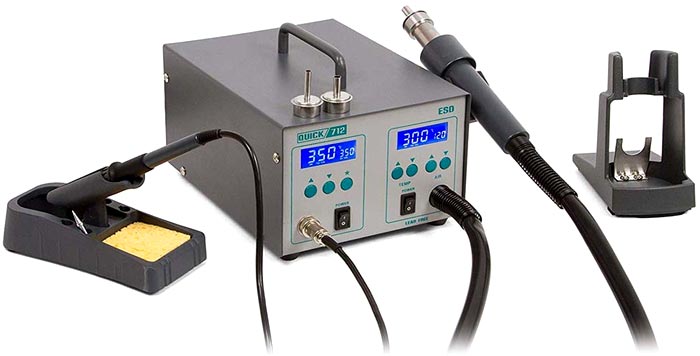

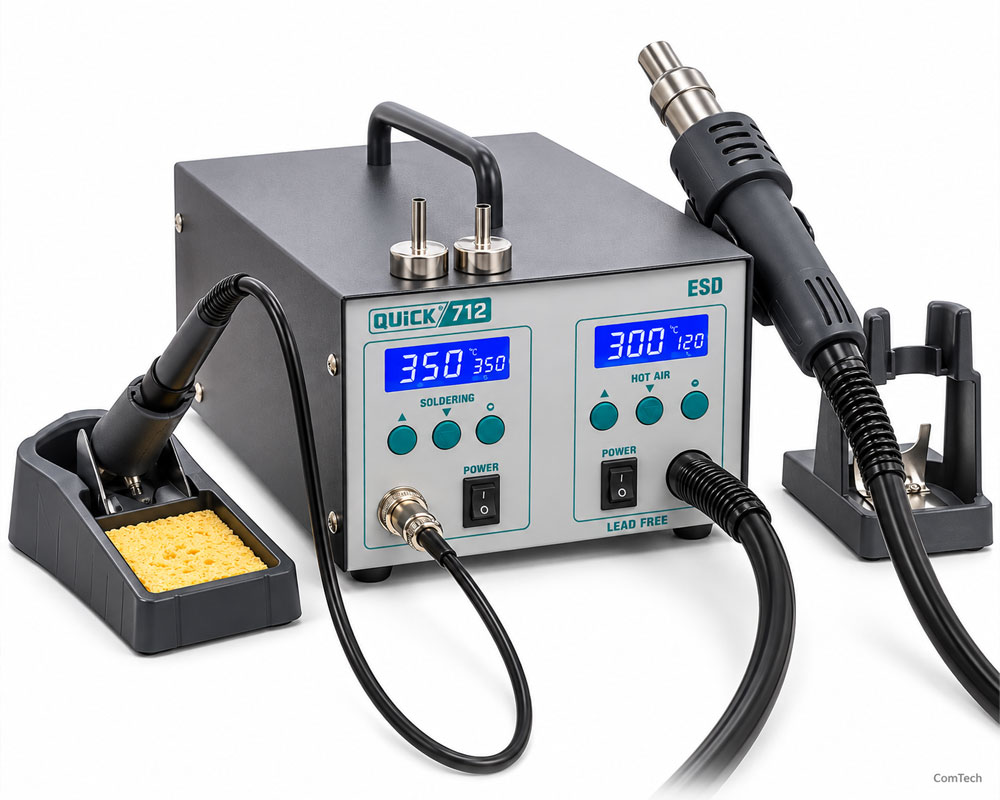

هیتر و هویه Quick 712؛ سیستم دوکاره حرفه‌ای

Quick 712 یک سیستم ترکیبی هویه و Hot Air است. طبق مشخصات رسمی سازنده، بخش هویه دارای توان 90 وات و محدوده دمای 50 تا 500 درجه سانتی‌گراد است.

بخش هوای گرم نیز دارای توان 1000 وات و محدوده دمای 100 تا 500 درجه سانتی‌گراد است و حجم هوای آن تا 120 لیتر در دقیقه اعلام شده است.

کنترل Closed Loop، تنظیم دیجیتال، Sleep، خاموشی خودکار و سیستم خنک‌سازی دسته هیتر از امکانات این مدل هستند.

هیتر و هویه Yaxun YX-862D Plus Plus

Yaxun YX-862D Plus Plus در بازار ابزار تعمیرات موبایل به‌عنوان یک دستگاه چندمنظوره عرضه شده است. هنگام بررسی این مدل، بهتر است امکاناتی مانند هیتر، هویه، Preheater یا قابلیت‌های جانبی دقیقاً با نسخه‌ای که قصد خرید آن را دارید تطبیق داده شود.

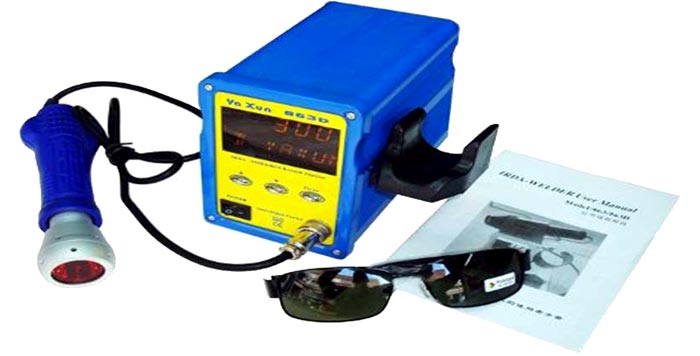

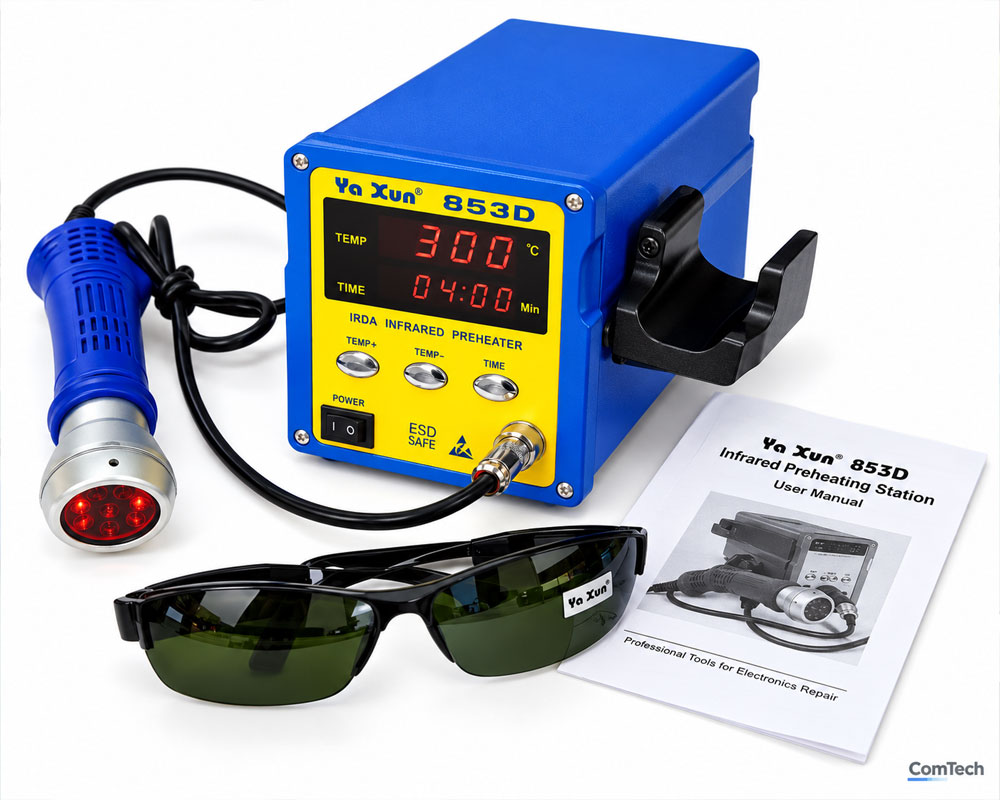

هیتر مادون قرمز Yaxun YX-863D

Yaxun YX-863D در دسته تجهیزات حرارتی تعمیرات برد معرفی شده است. تجهیزات مبتنی بر گرمایش Infrared می‌توانند برای گرم کردن بدون جریان شدید هوا مفید باشند؛ اما عملکرد آن‌ها با Hot Air معمولی متفاوت است.

در کار با گرمایش مادون قرمز، کنترل زمان، فاصله و دمای واقعی PCB اهمیت زیادی دارد و برای بردهای حساس بهتر است از ترموکوپل و روش حرارتی کنترل‌شده استفاده شود.

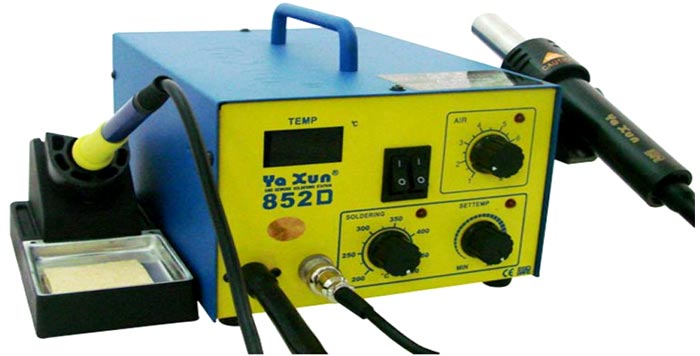

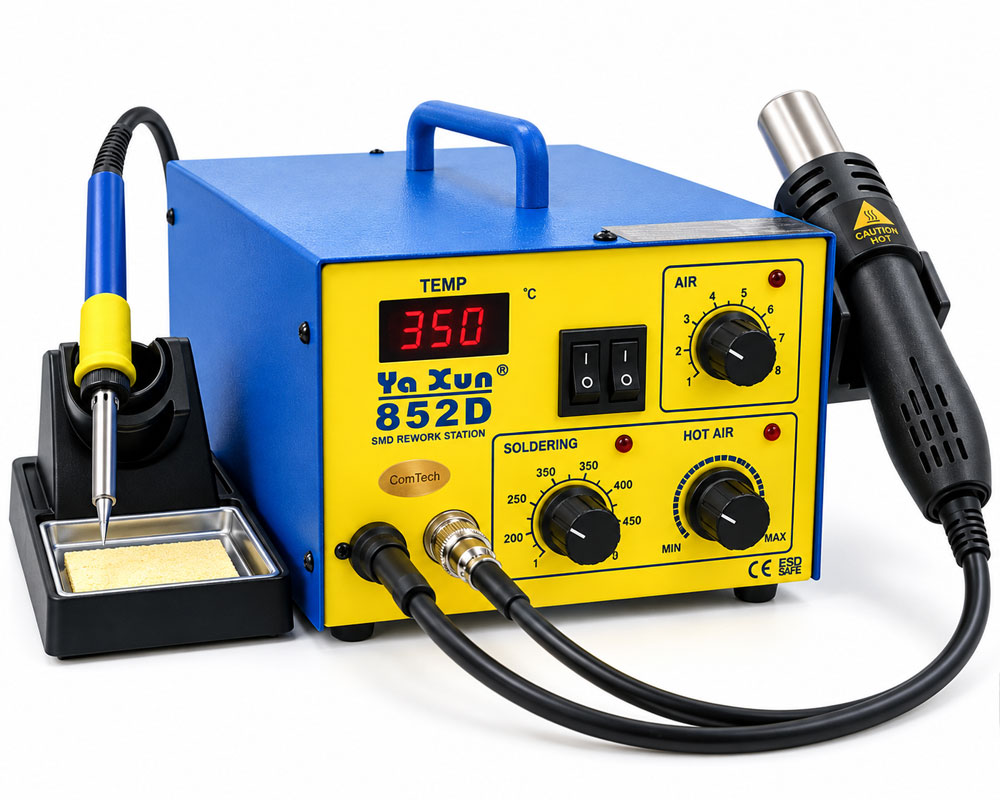

هیتر و هویه Yaxun YX-852D

Yaxun YX-852D یک SMD Rework Station موجود در محصولات یاکسون است. این سری از دستگاه‌ها به دلیل ترکیب هیتر و هویه برای تعمیرگاه‌های عمومی شناخته شده‌اند.

صفحه رسمی فعلی یاکسون وجود مدل YX-852D را تأیید می‌کند، اما برای مشخصات دما، توان و Air Flow نسخه بازار بهتر است اطلاعات روی خود دستگاه بررسی شود.

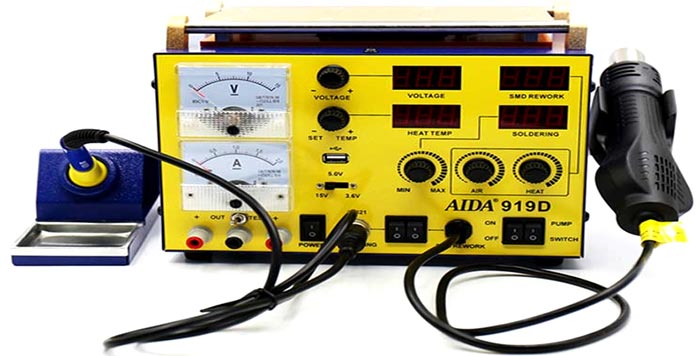

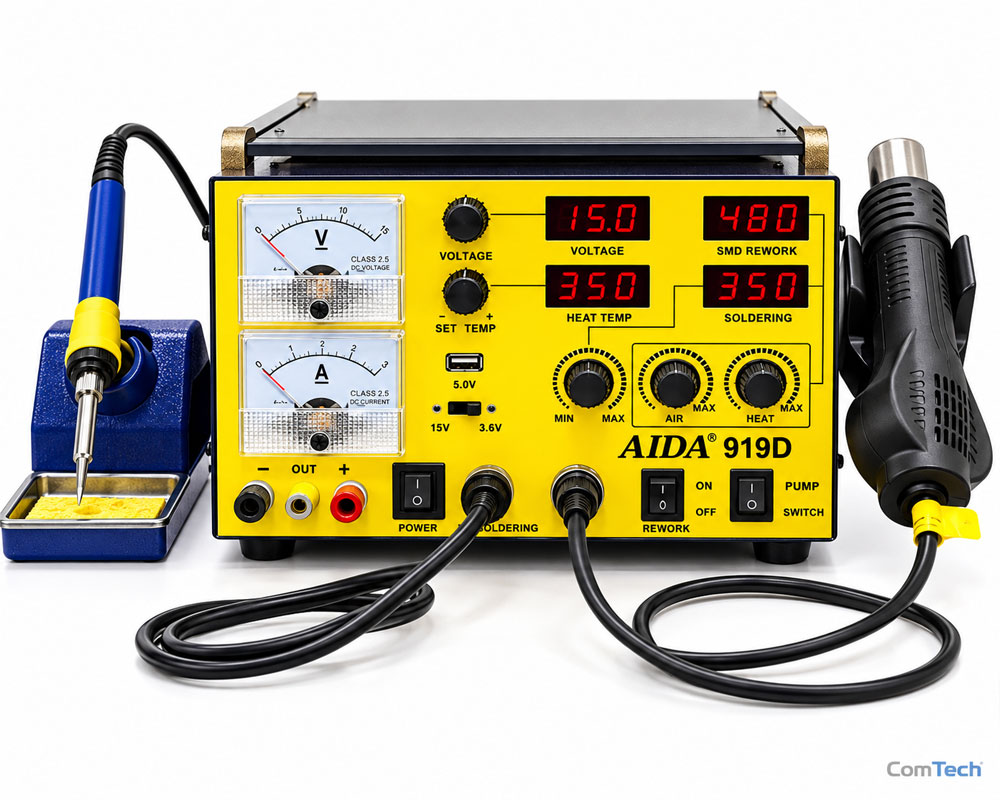

دستگاه چندکاره تعمیرات موبایل Aida 919D

Aida 919D در دسته دستگاه‌های چندکاره تعمیرات موبایل قرار می‌گیرد و بسته به نسخه می‌تواند چند ابزار مانند هیتر، هویه، سپراتور یا منبع تغذیه را در یک مجموعه ارائه دهد.

مزیت چنین سیستم‌هایی اشغال فضای کمتر است، اما خرابی بخش مرکزی می‌تواند چند قابلیت را هم‌زمان از دسترس خارج کند. برای تعمیرگاه حرفه‌ای، کیفیت هر بخش و موجود بودن قطعات یدکی باید جداگانه ارزیابی شود.

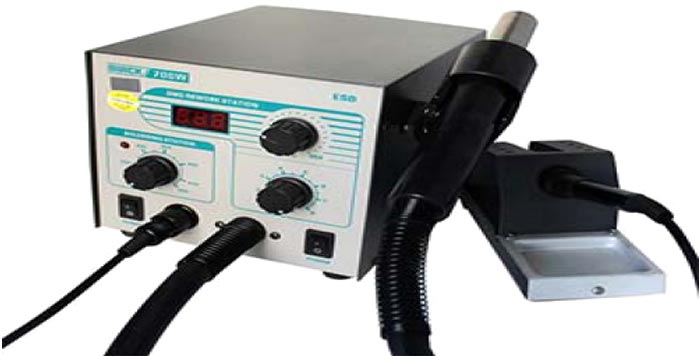

هیتر و هویه دیجیتال Quick 706W

Quick 706W از سیستم‌های دوکاره هیتر و هویه‌ای است که در بازار تعمیرات الکترونیک دیده می‌شود. چنین دستگاهی برای کاربرانی مناسب است که می‌خواهند با یک یونیت هم لحیم‌کاری با هویه و هم Rework قطعات SMD را انجام دهند.

در مدل‌های قدیمی‌تر یا نسخه‌های مختلف بازار، مشخصات ممکن است تفاوت داشته باشد؛ بنابراین در زمان خرید، دمای قابل تنظیم، توان، نوع فن، نوع دسته و موجود بودن المنت یدکی بررسی شود. با این مدل هویه در آموزش تعمیر برد کار میکنید.

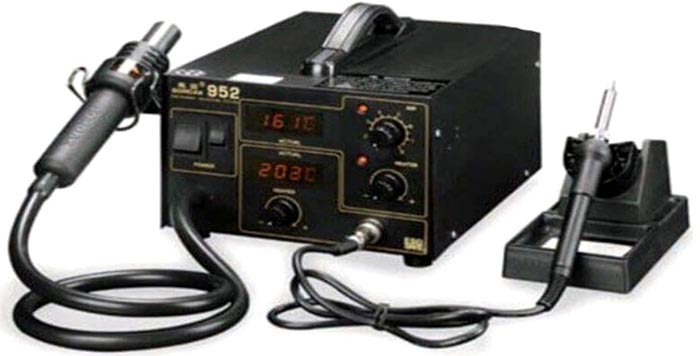

هیتر و هویه GORDAK 952

GORDAK 952 یک سیستم دوکاره برای Hot Air و لحیم‌کاری است و برای تعمیر قطعات نصب سطحی، بردهای عمومی و آموزش کار با ابزار تعمیرات استفاده می‌شود.

در زمان انتخاب این مدل، علاوه بر نمایشگر و محدوده تنظیم دما، کیفیت واقعی کنترل حرارت و میزان افت دما هنگام تماس نوک هویه با اتصالات بزرگ را بررسی کنید.

تنظیم و استفاده حرفه‌ای از Quick 861DW

یکی از مزیت‌های مهم Quick 861DW امکان ذخیره تنظیمات در سه کانال است. می‌توان برای مثال یک پروفایل برای قطعات بسیار کوچک، یک پروفایل برای آی‌سی‌های متوسط و یک پروفایل برای قطعات بزرگ‌تر ایجاد کرد.

این روش باعث می‌شود تعمیرکار هنگام جابه‌جایی بین پروژه‌ها مجبور نباشد دائماً دما و جریان هوا را از ابتدا تنظیم کند.

نکات مهم هنگام استفاده از هیتر

• نازل متناسب با اندازه قطعه انتخاب شود.
• باد را مستقیماً روی قطعات ریز اطراف متمرکز نکنید.
• Flux مناسب استفاده کنید.
• برد را بیش از حد در یک نقطه گرم نکنید.
• هنگام ذوب لحیم، قطعه را با فشار از برد جدا نکنید.
• بعد از کار اجازه دهید سیکل خنک‌سازی دسته کامل شود.

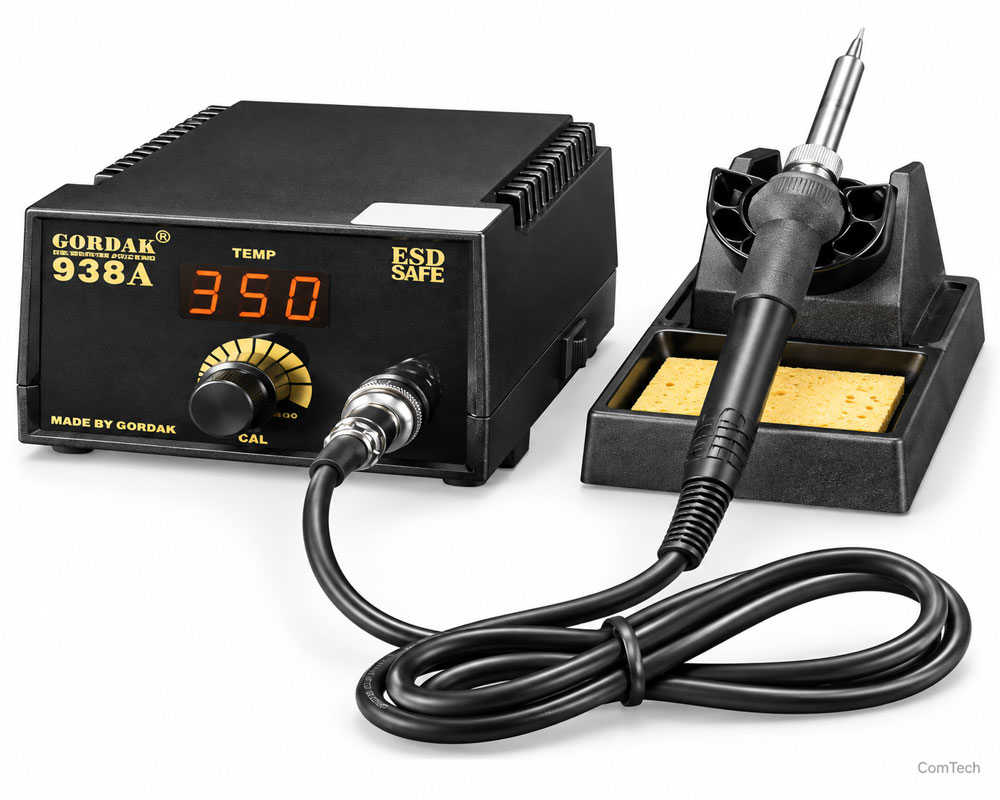

هویه دیجیتال GORDAK 938A

GORDAK 938A برای لحیم‌کاری عمومی، قطعات SMD و تعمیرات برد قابل استفاده است. مهم‌ترین مزیت هویه استیشن نسبت به هویه ساده، امکان کنترل دما و استفاده از نوک‌های متفاوت است.

وات هویه چه تأثیری دارد؟

وات بیشتر الزاماً به معنی دمای بیشتر نیست. توان هویه مشخص می‌کند سیستم با چه سرعتی می‌تواند حرارت از دست‌رفته نوک را جبران کند. زمانی که نوک هویه با یک Pad بزرگ یا Ground Plane تماس پیدا می‌کند، هویه با توان و کنترل مناسب سریع‌تر به دمای تنظیم‌شده بازمی‌گردد.

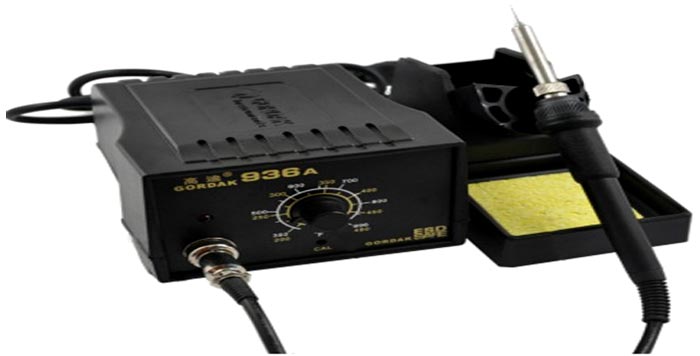

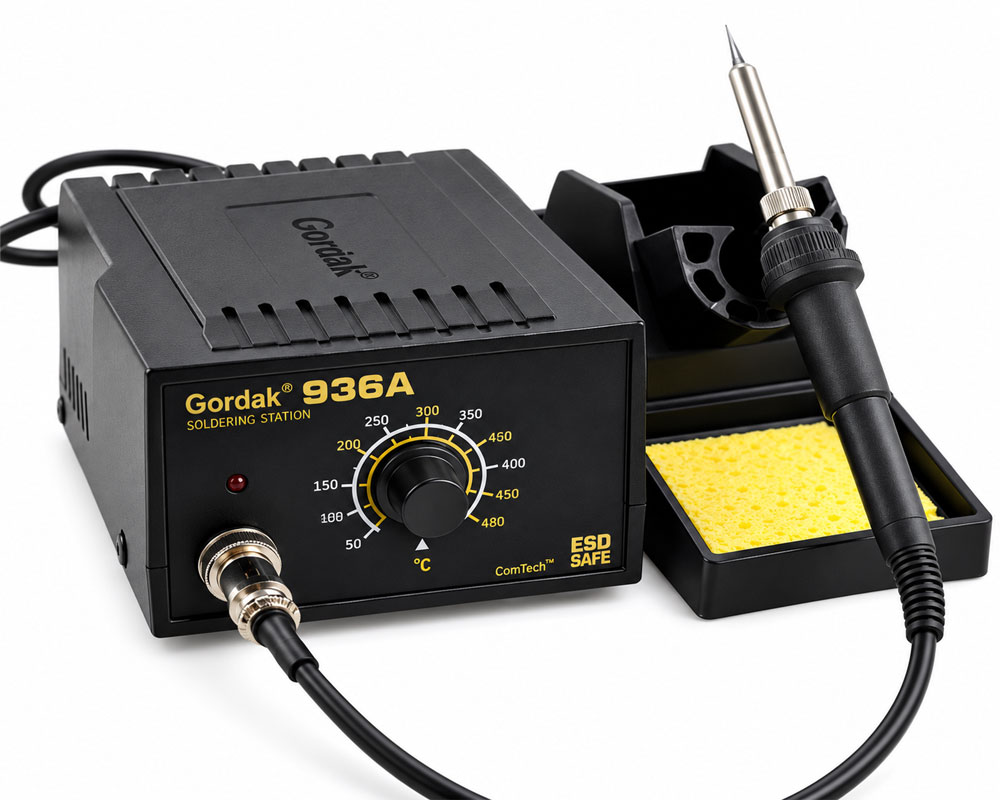

هویه آنالوگ GORDAK 936A

GORDAK 936A یک هویه رومیزی با کنترل آنالوگ است که برای لحیم‌کاری عمومی و پروژه‌های آموزشی قابل استفاده است. ساختار ساده، تنظیم توسط ولوم و امکان تعویض نوک از ویژگی‌های این نوع دستگاه‌ها هستند.

برای کاربران حرفه‌ای که نیاز به تکرارپذیری دقیق دما دارند، هویه‌های دیجیتال Closed Loop و مدل‌های دارای بازیابی سریع حرارت معمولاً کنترل بهتری ارائه می‌کنند.

مقایسه هیتر و هویه‌های مناسب برای انواع تعمیرات

دمای مناسب هویه و هیتر برای تعمیرات برد چقدر است؟

یکی از پرتکرارترین سوالات هنرجویان این است که دمای هویه یا هیتر را روی چند درجه تنظیم کنیم. پاسخ ثابت برای همه بردها وجود ندارد.

دمای مناسب به عوامل زیر بستگی دارد:

• آلیاژ لحیم سرب‌دار یا Lead-Free
• جرم حرارتی Pad و PCB
• نوع قطعه
• اندازه نوک هویه
• فاصله نازل هیتر از برد
• حجم هوای خروجی
• استفاده یا عدم استفاده از Preheater

ESD در هویه و هیتر چیست و چرا مهم است؟

ESD یا Electrostatic Discharge تخلیه ناگهانی الکتریسیته ساکن است. برخی آی‌سی‌ها، MOSFETها، حافظه‌ها و پردازنده‌ها نسبت به ESD حساس هستند.

در میز کار حرفه‌ای بهتر است از موارد زیر استفاده شود:

• پد ESD
• دستبند آنتی‌استاتیک
• اتصال Ground صحیح
• هویه با Tip-to-Ground مناسب
• پنس ESD Safe

چک‌لیست خرید هیتر و هویه برای تعمیرگاه

• ☑️ نوع بردهایی که تعمیر می‌کنم مشخص است.
• ☑️ توان دستگاه را فقط با عدد تبلیغاتی مقایسه نمی‌کنم.
• ☑️ پایداری و بازیابی دما را بررسی می‌کنم.
• ☑️ المنت و دسته یدکی در بازار موجود است.
• ☑️ نوک هویه و نازل هیتر قابل تهیه هستند.
• ☑️ Air Flow هیتر قابل کنترل است.
• ☑️ دستگاه Sleep و خنک‌سازی مناسب دارد.
• ☑️ وضعیت ESD را بررسی می‌کنم.
• ☑️ ابعاد و فضای میز کار را در نظر می‌گیرم.
• ☑️ برق ورودی دستگاه با محیط کار سازگار است.
• ☑️ مشخصات روی پلاک دستگاه را با آگهی فروشنده تطبیق می‌دهم.

روش واقعی یادگیری کار با هیتر و هویه در کلاس تعمیرات

مرحله اول؛ تمرین روی برد ضایعاتی

هنرجو باید ابتدا روش قلع‌اندود کردن نوک هویه، استفاده از Flux و لحیم‌کاری قطعات پایه‌دار را روی بردهای تمرینی یاد بگیرد.

مرحله دوم؛ لحیم‌کاری SMD

در مرحله بعد، مقاومت و خازن SMD با هویه و پنس نصب و برداشته می‌شوند.

مرحله سوم؛ کنترل Air Flow هیتر

تمرین می‌شود که چگونه بدون جابه‌جا کردن قطعات اطراف، یک قطعه SMD را با هوای گرم برداریم.

مرحله چهارم؛ کار روی آی‌سی چندپایه

قطعات SOIC و QFP برای یادگیری کنترل یکنواخت حرارت گزینه مناسبی هستند.

مرحله پنجم؛ بردهای چندلایه

هنرجو تفاوت رفتار حرارتی PCB ساده با بردهای چندلایه لپ‌تاپ و موبایل را مشاهده می‌کند.

مرحله ششم؛ کار با Preheater و پروفایل حرارتی

در مراحل پیشرفته‌تر، مفهوم Preheat، توزیع حرارت، ترموکوپل و کنترل زمان حرارت‌دهی آموزش داده می‌شود. 🛠️

برای یادگیری عملی استفاده از هیتر و هویه در تعمیر بردهای موبایل می‌توانید از بخش آموزش تعمیرات موبایل استفاده کنید.

سوالات متداول درباره خرید هیتر و هویه

هیتر تک‌کاره بهتر است یا دوکاره؟

اگر فضای میز محدود است یا در ابتدای کار هستید، دستگاه دوکاره می‌تواند کاربردی باشد. در تعمیرگاه حرفه‌ای، دستگاه‌های مستقل معمولاً انعطاف بیشتری برای ارتقا و تعمیر ایجاد می‌کنند.

برای تعمیر موبایل چه هیترهایی مناسب هستند؟

برای موبایل، کنترل دقیق دما و Air Flow، دسته سبک، Sleep و نازل مناسب از مهم‌ترین ویژگی‌ها هستند. مدل‌هایی مانند Quick 861DW در رده حرفه‌ای Hot Air قرار می‌گیرند.

آیا هویه 100 وات قطعات را می‌سوزاند؟

توان بالاتر به معنی دمای بیشتر نیست. اگر سیستم کنترل دما مناسب باشد، هویه پرتوان می‌تواند اتصال را سریع‌تر گرم کند و حتی زمان تماس با PCB را کاهش دهد.

برای SMD نوک سوزنی بهتر است؟

نه همیشه. برای بسیاری از قطعات SMD، نوک تخت کوچک یا Bevel انتقال حرارت بهتری نسبت به نوک بسیار سوزنی دارد.

Quick 861DW بهتر است یا TR1300A؟

این دو دستگاه مشخصات و طراحی متفاوتی دارند. Quick 861DW توان 1000 وات و کنترل Air Flow گسترده دارد، در حالی که TR1300A با توان 1300 وات برای بارهای حرارتی بالاتر طراحی شده است. انتخاب باید بر اساس نوع برد و حجم کاری انجام شود.

نگهداری صحیح هیتر و هویه برای افزایش عمر دستگاه

• نوک هویه را همیشه قلع‌اندود نگه دارید.
• برای تمیز کردن نوک از سیم برنجی یا اسفنج مناسب استفاده کنید.
• روکش نوک هویه را با سنباده تخریب نکنید.
• دسته هیتر را بعد از کار روی پایه قرار دهید تا خنک‌سازی انجام شود.
• دسته و کابل را نکشید یا روی زمین نیندازید.
• مسیر ورودی هوا را تمیز نگه دارید.
• از نازل مناسب استفاده کنید.
• دستگاه را در محیط دارای تهویه مناسب قرار دهید.
• در صورت نیاز از محافظ برق مناسب استفاده کنید.
