آموزش تعمیر برد الکترونیکی از صفر تا عیب‌یابی حرفه‌ای
در دوره آموزش تعمیر برد الکترونیکی کامتک، هدف فقط شناخت چند خرابی رایج یا تعویض قطعه سوخته نیست. هنرجو یاد می‌گیرد ساختار یک مدار را بررسی کند، مسیر تغذیه و سیگنال را دنبال کند، قطعات معیوب را با اندازه‌گیری پیدا کند و علت اصلی خرابی را تشخیص دهد. این روش باعث می‌شود بتوانید اصول عیب‌یابی را روی برد دستگاه‌های مختلف به‌کار ببرید و وابسته به یک مدل یا برند خاص نباشید.
آموزش از مباحث پایه مانند شناخت قطعات SMD و DIP، کار با مولتی‌متر، تست قطعات و لحیم‌کاری شروع می‌شود و در ادامه به نقشه‌خوانی، مدارهای پاور، منابع تغذیه سوئیچینگ، MOSFET و IGBT، اسیلوسکوپ، پروگرام حافظه، تحلیل سیگنال و عیب‌یابی بخش‌های کنترلی می‌رسد. اگر از قبل تجربه تعمیرات دارید، این مسیر کمک می‌کند روش عیب‌یابی شما از آزمون‌وخطا به یک فرآیند فنی و مرحله‌ای تبدیل شود.
چه بردهایی در کلاس تعمیرات الکترونیک بررسی می‌شوند؟
اصول پایه عیب‌یابی در بسیاری از بردها مشترک است، اما نوع منبع تغذیه، قطعات قدرت، سنسورها، پردازنده و مدار کنترل در هر دستگاه تفاوت دارد. به همین دلیل در کلاس، نمونه‌های مختلف بررسی می‌شوند تا هنرجو با ساختارهای گوناگون مدار آشنا شود و بتواند روش درست تست را انتخاب کند.
- برد ECU و یونیت‌های الکترونیکی خودرو
- بردهای صنعتی، کنترلی و اتوماسیون
- برد تجهیزات پزشکی و آزمایشگاهی
- برد تردمیل، صندلی ماساژور و تجهیزات ورزشی
- برد دستگاه جوش اینورتر و مدارهای قدرت
- برد پرینتر، فتوکپی، پلاتر و تجهیزات چاپ
- برد دوربین عکاسی، فیلمبرداری و تجهیزات تصویری
- برد تجهیزات صوتی، آمپلی‌فایر، میکسر و سیستم‌های استودیویی
آموزش تعمیر برد تردمیل و تجهیزات ورزشی برقی
در آموزش تعمیر برد تردمیل، مسیر ورودی برق، مدار تغذیه، بخش کنترل موتور، درایور و مدار فرمان بررسی می‌شود. ایرادهایی مانند روشن نشدن دستگاه، کار نکردن موتور، تغییر ناگهانی سرعت، قطع خروجی یا سوختن قطعات قدرت باید با اندازه‌گیری ولتاژ، تست قطعات و بررسی مدار کنترل عیب‌یابی شوند.
برد صندلی ماساژور، اسکی فضایی و دیگر تجهیزات ورزشی الکترومکانیکی نیز معمولاً ترکیبی از مدار تغذیه، رله، سنسور، کنترل موتور و مدارهای حفاظتی دارند. بررسی این بردها تمرین مناسبی برای درک ارتباط بخش الکترونیکی با موتور، سنسور و اجزای مکانیکی دستگاه است.
آموزش تعمیر برد تجهیزات پزشکی و آزمایشگاهی
در تعمیر تجهیزات پزشکی، دقت در اندازه‌گیری و تحلیل مدار اهمیت زیادی دارد. هنرجو با بررسی مدارهای تغذیه، کنترل، درایورها، نمایشگرها، سنسورها و ارتباط میان ماژول‌های مختلف آشنا می‌شود و یاد می‌گیرد عیب الکترونیکی را از مشکلات مربوط به بخش‌های دیگر دستگاه تفکیک کند.
تمرکز اصلی روی روش عیب‌یابی برد تجهیزات پزشکی است؛ یعنی به‌جای حفظ خرابی یک مدل خاص، ساختار مدار بررسی می‌شود تا بتوان منبع تغذیه، مسیر سیگنال، ورودی سنسور یا بخش کنترلی مشکوک را مرحله‌به‌مرحله محدود کرد.
آموزش تعمیر برد دوربین عکاسی و فیلمبرداری
در تعمیر برد دوربین، مین‌برد، مدار تغذیه، کانکتورها، فلت‌ها، مسیرهای ارتباطی و بخش‌های کنترلی بررسی می‌شوند. باز و بسته کردن صحیح دستگاه نیز اهمیت دارد؛ زیرا فلت‌ها، کانکتورها و سوکت‌های ظریف در دوربین‌ها در برابر فشار و کشش حساس هستند.
نمونه بردهای Canon، Nikon و Sony و همچنین برخی تجهیزات تصویربرداری می‌توانند برای تمرین تست مسیر تغذیه، بررسی کانکتورها و تحلیل مدار مورد استفاده قرار گیرند.
آموزش تعمیر برد صنعتی و مدارهای اتوماسیون
آموزش تعمیر برد صنعتی یکی از بخش‌های تخصصی تعمیرات الکترونیک است. این بردها ممکن است شامل منبع تغذیه سوئیچینگ، میکروکنترلر، رله، درایور موتور، اینورتر، ورودی سنسور، اپتوکوپلر و خروجی‌های قدرت باشند.
برد ماشین‌آلات تولیدی، تجهیزات لیزر، دستگاه‌های تراش و سیستم‌های کنترلی به‌صورت بلوکی بررسی می‌شوند. هنرجو یاد می‌گیرد ابتدا ورودی و خروجی هر بلوک را اندازه‌گیری کند و سپس محدوده خرابی را از کل برد به یک بخش مشخص کاهش دهد.

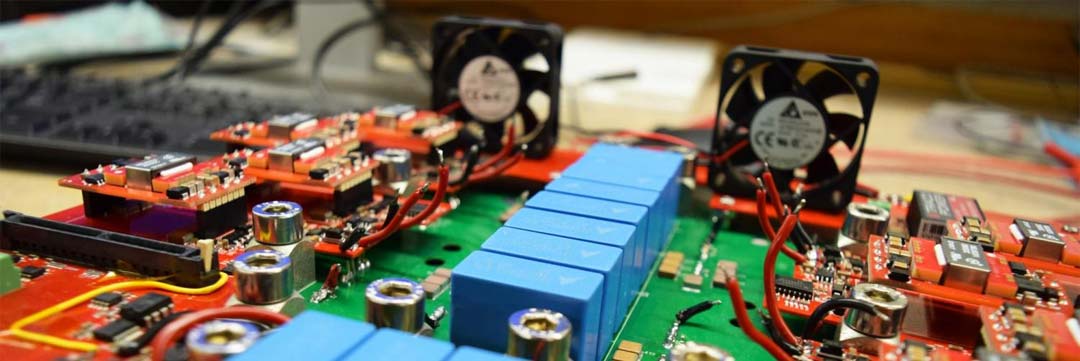

آموزش تعمیر دستگاه جوش اینورتر و مدارهای قدرت
در آموزش تعمیر دستگاه جوش اینورتر، مسیر برق ورودی تا خروجی مرحله‌به‌مرحله بررسی می‌شود. پل دیود، خازن‌های باس DC، مدار سوئیچینگ، ترانس فرکانس بالا، مدار درایور، فیدبک و قطعات قدرت مانند IGBT و MOSFET از بخش‌های مهم این مدارها هستند.
در عیب‌یابی، تست اتصال کوتاه، بررسی قطعات قدرت، کنترل ولتاژهای مدار و پیدا کردن علت سوختن قطعات اهمیت دارد. اگر یک IGBT یا MOSFET سوخته باشد، فقط تعویض آن کافی نیست و مدار درایو، بار خروجی و قطعات اطراف نیز باید بررسی شوند.
آموزش تعمیر برد پرینتر و دستگاه‌های چاپ
در برد پرینتر، فتوکپی و تجهیزات چاپ، بخش‌هایی مانند برد پاور، مین‌برد، کنترل موتور، سنسورها، کانکتورها و مسیرهای ارتباطی بررسی می‌شوند. ساختار یک پرینتر لیزری با دستگاه کپی یا پلاتر یکسان نیست؛ بنابراین روش عیب‌یابی باید بر اساس عملکرد همان دستگاه انجام شود.
علائمی مانند روشن نشدن، ریست شدن، حرکت نکردن موتور، خطای سنسور یا نبود ولتاژ مناسب، سرنخ‌هایی هستند که تعمیرکار از آنها برای انتخاب نقطه شروع اندازه‌گیری استفاده می‌کند.
آموزش تعمیر برد تجهیزات صوتی و استودیویی
در تجهیزات صوتی، مدارهای آمپلی‌فایر، پاور، پری‌امپ، ورودی و خروجی صدا، DSP و بخش پردازش دیجیتال از قسمت‌های مهم دستگاه هستند. روش بررسی هر بخش بر اساس نوع سیگنال، ولتاژ تغذیه و ساختار مدار متفاوت است.
برد پیانو دیجیتال، کیبورد، ارگ، باند اکتیو، میکسر، تجهیزات استودیو و دستگاه‌های DJ نمونه‌هایی هستند که می‌توان از آنها برای تمرین عیب‌یابی مدار تغذیه، آمپلی‌فایر، کانکتورها و بخش پردازش استفاده کرد.
مراحل یادگیری تعمیر برد از شناخت قطعه تا عیب‌یابی
برای یادگیری اصولی تعمیر برد، بهتر است آموزش مرحله‌به‌مرحله پیش برود. شناخت قطعه بدون توانایی اندازه‌گیری کافی نیست و کار با ابزار نیز بدون تحلیل نتیجه تست‌ها، تعمیرکار را به عیب واقعی نمی‌رساند. مسیر کلاس از شناخت قطعات شروع می‌شود و به تحلیل مدار و عیب‌یابی پیشرفته می‌رسد.

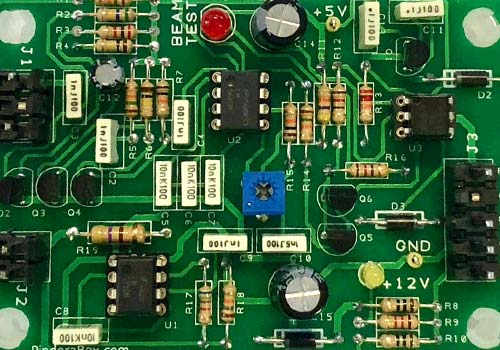

شناخت و تست قطعات SMD و DIP روی برد
در این مرحله با مقاومت، خازن، دیود، ترانزیستور، رگولاتور، سلف، ترانس، رله، اپتوکوپلر، کریستال، MOSFET، IGBT و انواع IC آشنا می‌شوید. تشخیص ظاهری قطعه فقط شروع کار است؛ باید بدانید قطعه در مدار چه وظیفه‌ای دارد و با چه روشی می‌توان عملکرد آن را بررسی کرد.
خواندن کد قطعات، تشخیص پلاریته، شناسایی پایه‌ها و استفاده از Datasheet کمک می‌کند قبل از تست یا جایگزینی قطعه، مشخصات الکتریکی آن را بشناسید.

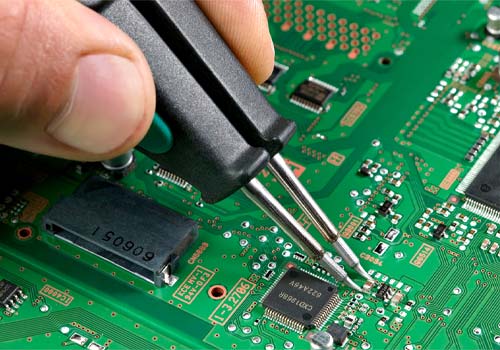

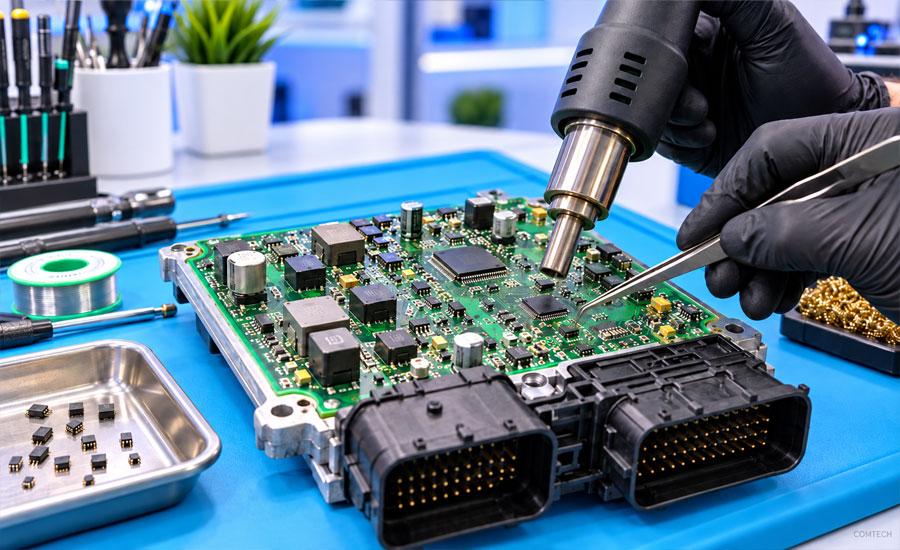

آموزش لحیم‌کاری SMD و تعویض قطعات برد

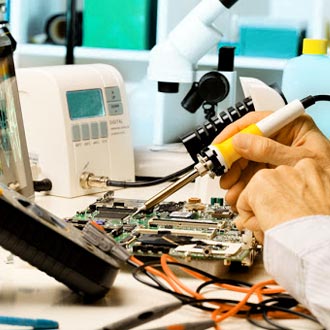

پس از شناخت قطعات، هنرجو باید بتواند قطعه معیوب را بدون آسیب به PCB بردارد و قطعه سالم را جایگزین کند. استفاده صحیح از هویه، هیتر، فلکس، سیم قلع، قلع‌کش، پنس و لوپ در این مرحله تمرین می‌شود.
برداشتن و نصب قطعات SMD، تمیزکاری پد، ترمیم مسیر قطع‌شده و کنترل کیفیت لحیم‌کاری از تمرین‌های مهم این بخش است. کنترل دما اهمیت زیادی دارد؛ زیرا حرارت بیش از حد می‌تواند باعث بلند شدن پد یا آسیب به قطعات اطراف شود.
آموزش نقشه‌خوانی و بلوک‌بندی مدار الکترونیکی
در عیب‌یابی حرفه‌ای لازم نیست تمام شماتیک را حفظ کنید. ابتدا مدار به بخش‌های کوچک‌تر مانند ورودی برق، منبع تغذیه، پردازش، سنسورها، خروجی‌های کنترلی و مدار قدرت تقسیم می‌شود و سپس ورودی و خروجی هر بلوک بررسی می‌گردد.
نقشه‌خوانی مدار الکترونیکی کمک می‌کند مسیر یک ولتاژ یا سیگنال را دنبال کنید و بفهمید خرابی یک قطعه چگونه می‌تواند روی بخش‌های بعدی مدار اثر بگذارد. برای یادگیری عمیق‌تر این بخش، مطالعه مهندسی معکوس برد نیز می‌تواند مکمل مناسبی باشد.
آموزش ولتاژگیری و پیدا کردن اتصال کوتاه روی برد
ولتاژگیری یکی از مهم‌ترین مهارت‌های تعمیر برد است. در کلاس، ولتاژ ورودی و خروجی رگولاتورها، خطوط تغذیه و نقاط تست بررسی می‌شوند و مقدار اندازه‌گیری‌شده با شرایط طبیعی مدار مقایسه می‌شود.
برای پیدا کردن اتصال کوتاه برد نیز می‌توان از بررسی مقاومت نسبت به زمین، حالت Diode مولتی‌متر و مشاهده جریان مصرفی مدار استفاده کرد. هدف این است که محدوده اتصال کوتاه مرحله‌به‌مرحله کوچک شود و قطعه مشکوک با شواهد اندازه‌گیری انتخاب شود.

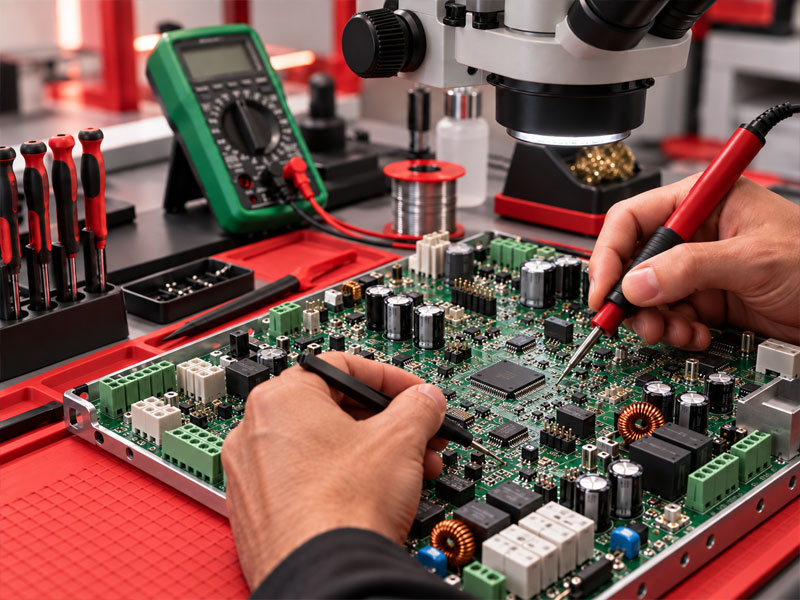

ابزارهای کاربردی برای آموزش تعمیر برد الکترونیکی
برای عیب‌یابی دقیق، تعمیرکار به ابزار اندازه‌گیری و لحیم‌کاری مناسب نیاز دارد. مهم‌تر از داشتن ابزار حرفه‌ای، این است که بدانید چه زمانی از هر ابزار استفاده کنید و نتیجه اندازه‌گیری را چگونه تفسیر کنید.
| ابزار تعمیرات | کاربرد در عیب‌یابی برد |
|---|---|

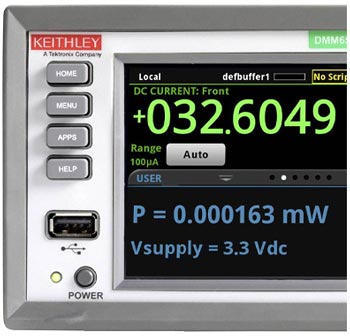

| مولتی‌متر دیجیتال | اندازه‌گیری ولتاژ و مقاومت، تست دیود، پیوستگی مسیر و تست اولیه قطعات |
| منبع تغذیه آزمایشگاهی | کنترل ولتاژ و جریان، مشاهده مصرف مدار و کمک به بررسی اتصال کوتاه |

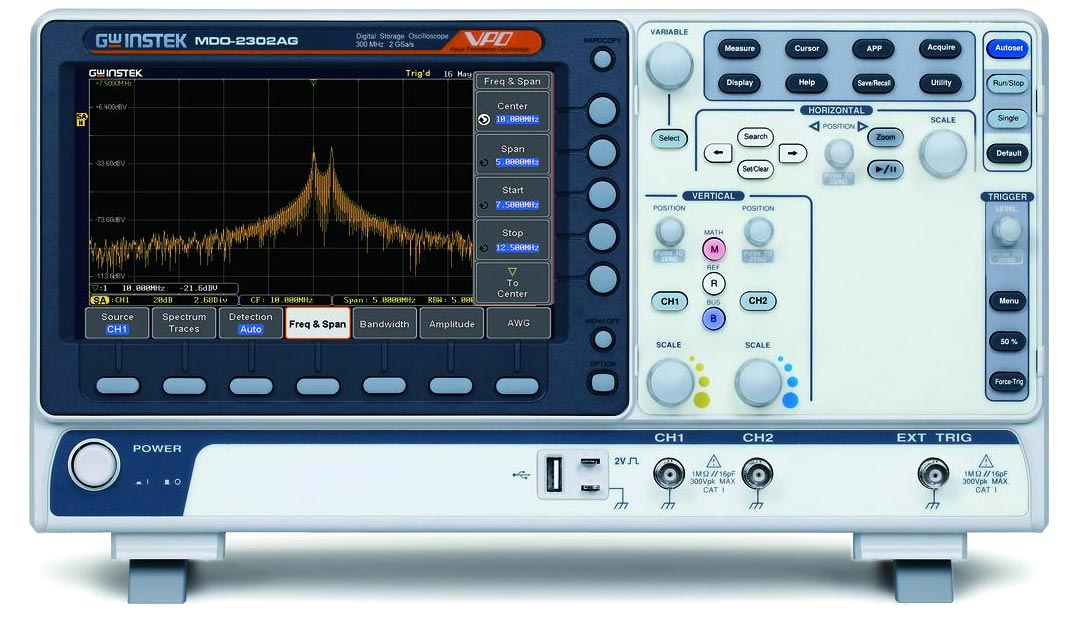

| اسیلوسکوپ | مشاهده شکل موج، کلاک، PWM، ریپل تغذیه و سیگنال‌های کنترلی |
| هویه و هیتر | لحیم‌کاری، برداشتن و نصب قطعات DIP، SMD و برخی آی‌سی‌ها |
| لوپ یا میکروسکوپ | بررسی پایه آی‌سی، پد، ترک مسیر، خوردگی و کیفیت لحیم‌کاری |
| پروگرامر | خواندن، ذخیره و نوشتن اطلاعات برخی حافظه‌ها و آی‌سی‌های قابل پروگرام |
در کلاس، ابزار فقط معرفی نمی‌شود؛ هنرجو باید روی برد واقعی تصمیم بگیرد که برای هر عیب ابتدا مولتی‌متر لازم است، منبع تغذیه کمک بیشتری می‌کند یا باید شکل موج مدار با اسیلوسکوپ بررسی شود.

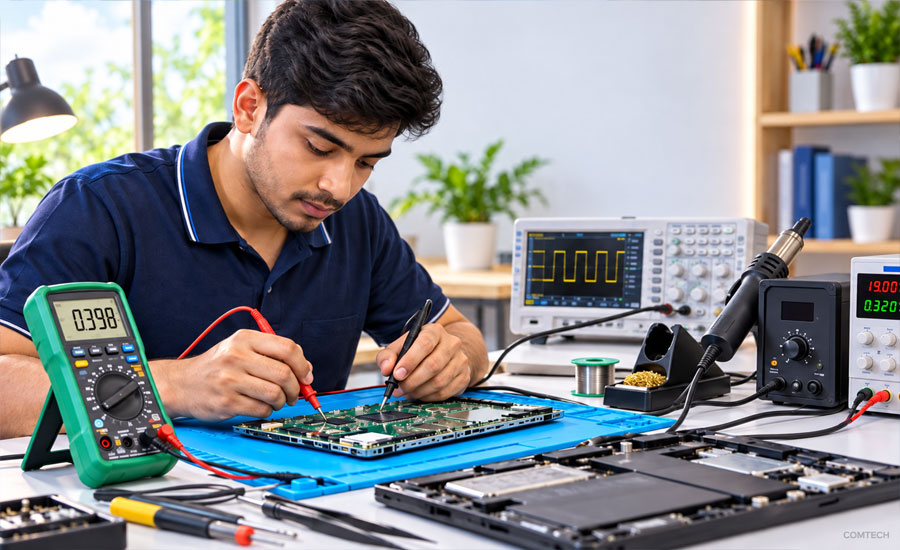

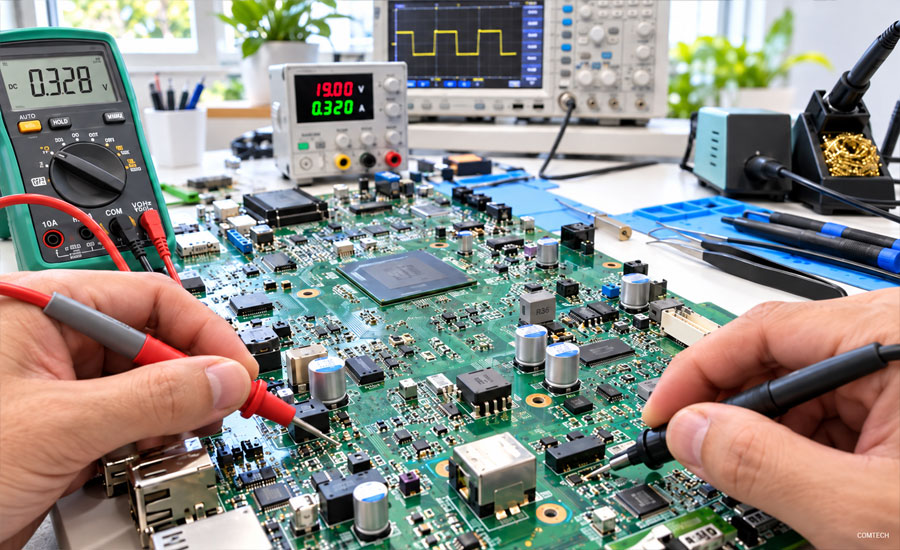

آموزش کار با مولتی‌متر و اسیلوسکوپ برای تعمیر برد
در بخش آموزش کار با مولتی‌متر، اندازه‌گیری ولتاژ AC و DC، تست دیود، مقاومت، پیوستگی مسیر و بررسی اولیه قطعات تمرین می‌شود. نکته اصلی این است که عدد نمایش‌داده‌شده روی مولتی‌متر را به وضعیت واقعی مدار ارتباط دهید.

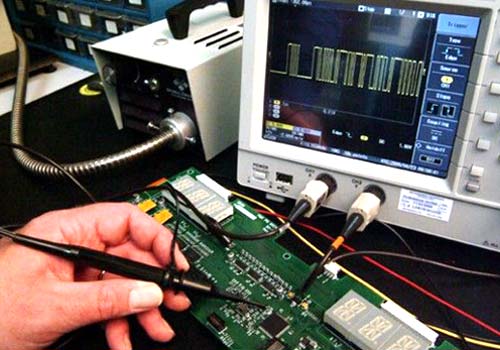

اسیلوسکوپ در عیب‌یابی تخصصی برای بررسی کلاک، PWM، پالس درایو، ریپل منبع تغذیه و سیگنال‌های ورودی و خروجی کاربرد دارد. در بسیاری از مدارها وجود ولتاژ صحیح به‌تنهایی کافی نیست و شکل موج نیز باید بررسی شود.

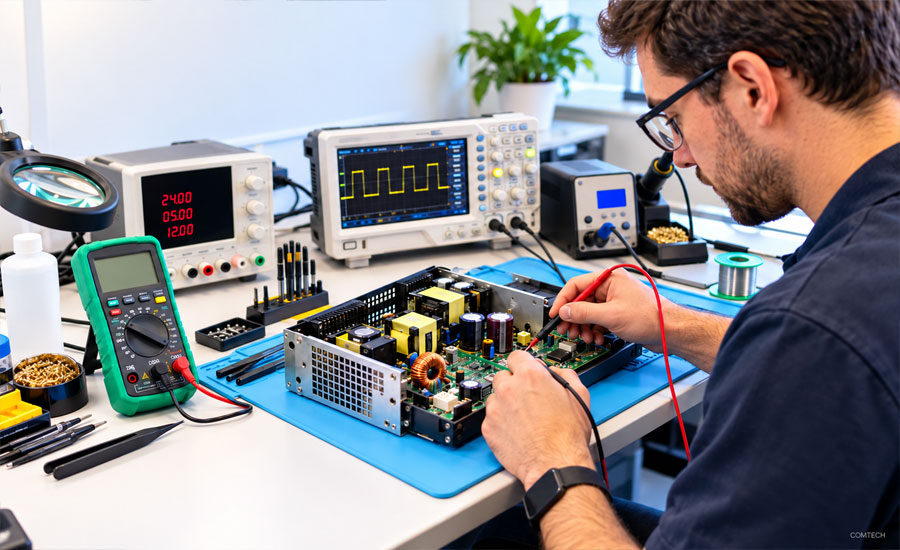

آموزش تعمیر مدار تغذیه و پاور سوئیچینگ
تعمیر مدار تغذیه یکی از مهم‌ترین مهارت‌های تعمیرکار برد است. خرابی پاور می‌تواند باعث خاموشی کامل، ریست شدن، ناپایداری عملکرد یا نبود یک ولتاژ خاص در دستگاه شود.
در این بخش فیوز و حفاظت ورودی، یکسوساز، خازن‌های فیلتر، کنترلر PWM، MOSFET، ترانس، اپتوکوپلر، مدار فیدبک و خروجی‌های منبع تغذیه بررسی می‌شوند.
مراحل عیب‌یابی پاور بدون تعویض شانسی قطعات
- بازرسی ظاهری و پیدا کردن آثار سوختگی، ترک یا حرارت غیرعادی
- بررسی اتصال کوتاه در ورودی و خطوط خروجی
- تست فیوز، پل دیود و خازن‌های اصلی
- بررسی MOSFET یا قطعات سوئیچینگ
- کنترل مدار راه‌انداز و PWM
- اندازه‌گیری ولتاژهای خروجی
- بررسی مدار فیدبک و اپتوکوپلر
- کنترل بار خروجی پیش از تعویض قطعه قدرت

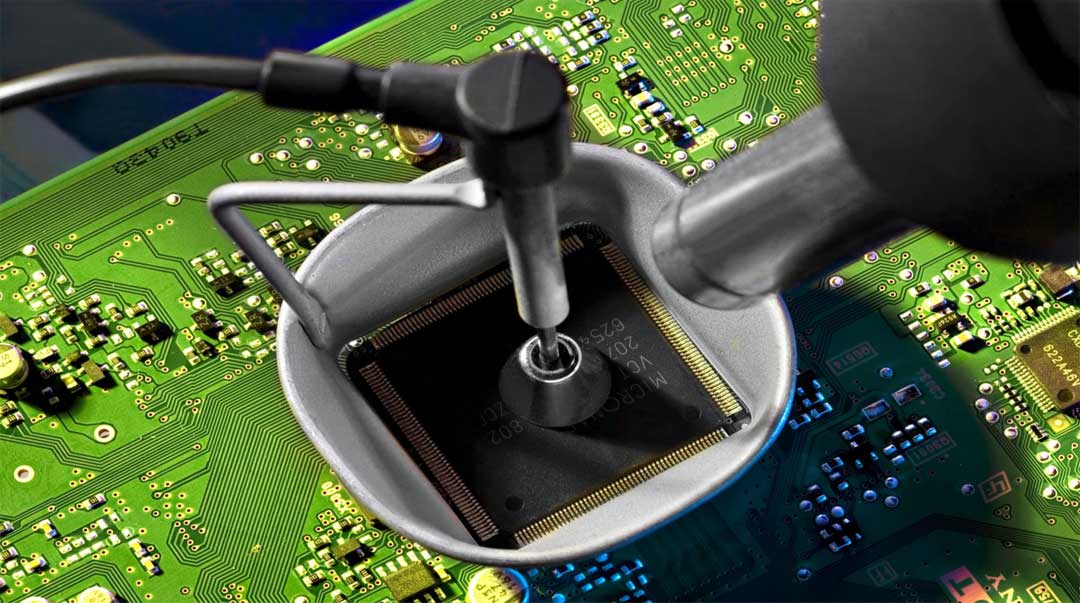

آموزش پروگرام آی‌سی و تعمیرات پیشرفته برد
در بردهای جدید همه خرابی‌ها به مقاومت، خازن یا مدار تغذیه محدود نمی‌شوند. بعضی ایرادها ممکن است به حافظه، Firmware یا بخش پردازش مربوط باشند. در این مرحله با EEPROM، Flash Memory، پروگرام آی‌سی و اصول استفاده از پروگرامر آشنا می‌شوید.
همچنین نحوه برداشتن و نصب برخی آی‌سی‌ها، کنترل حرارت هیتر، محافظت از قطعات اطراف و بررسی پایه‌ها و کیفیت لحیم زیر لوپ تمرین می‌شود.
تمرین روی برد واقعی، مرحله‌ای است که دانش الکترونیک را به مهارت عملی تعمیرات تبدیل می‌کند.
کارگاه عملی تعمیر برد و روش واقعی عیب‌یابی مدار
بخش مهم کلاس، تمرین روی بردهای سالم و معیوب است. هنرجو باید بتواند آنچه درباره قطعات، ولتاژ، سیگنال و نقشه‌خوانی یاد گرفته است روی یک مدار واقعی اجرا کند. بررسی نمونه‌های متنوع برد نیز کمک می‌کند تفاوت طراحی مدارها را ببیند و به یک مدل دستگاه وابسته نشود.
در حوزه خودرو نیز همین منطق استفاده می‌شود؛ یعنی قبل از تعویض آی‌سی یا قطعه قدرت باید تغذیه، ورودی‌ها و خروجی‌های برد بررسی شوند. هنرجویانی که می‌خواهند در این شاخه تخصص بیشتری پیدا کنند می‌توانند وارد مسیر تعمیر ایسیو خودرو شوند.
روش عیب‌یابی بردی که دستگاه را روشن نمی‌کند
فرض کنید دستگاه کاملاً خاموش است. روش حرفه‌ای این نیست که از روی ظاهر برد یک خازن یا آی‌سی را انتخاب و تعویض کنید. عیب‌یابی باید از ورودی مدار شروع شود و مرحله‌به‌مرحله جلو برود.
- بررسی ورودی برق، کابل‌ها و کانکتورها
- تست فیوز و مدارهای حفاظتی ورودی
- بررسی اتصال کوتاه روی خطوط اصلی تغذیه
- اندازه‌گیری ولتاژ بخش اولیه پاور
- بررسی مدار سوئیچینگ و کنترلر PWM
- اندازه‌گیری ولتاژهای خروجی منبع تغذیه
- بررسی رگولاتورها و تغذیه‌های ثانویه
- بررسی مین‌برد و مدار کنترل در صورت سالم بودن پاور
با این روش، محدوده خرابی از کل دستگاه به یک برد، از یک برد به یک بلوک و از یک بلوک به چند قطعه محدود می‌شود. این همان تفاوت میان عیب‌یابی اصولی و تعویض آزمایشی قطعات است.
مسیر یادگیری تعمیر برد برای ورود حرفه‌ای به کار
برای فعالیت در تعمیرات برد الکترونیکی، بهتر است مهارت‌ها به‌ترتیب ساخته شوند. کسی که قطعات را می‌شناسد اما نمی‌تواند ولتاژگیری و تحلیل مدار انجام دهد، در عیب‌یابی بردهای پیچیده با مشکل روبه‌رو می‌شود. از طرف دیگر، کار با ابزار بدون شناخت عملکرد مدار نیز کافی نیست.
ترتیب پیشنهادی آموزش تعمیر برد از صفر
- یادگیری مبانی برق و الکترونیک
- شناخت قطعات SMD و DIP و روش تست آنها
- تمرین لحیم‌کاری و تعویض صحیح قطعات
- تسلط بر مولتی‌متر و منبع تغذیه آزمایشگاهی
- یادگیری نقشه‌خوانی و بلوک‌بندی مدار
- تمرین عیب‌یابی مدار تغذیه و پاور سوئیچینگ
- یادگیری مسیریابی و پیدا کردن اتصال کوتاه
- کار با اسیلوسکوپ و تحلیل شکل موج
- آشنایی با پروگرام حافظه و عیب‌یابی بخش‌های دیجیتال
- تمرین روی بردهای واقعی و انتخاب حوزه تخصصی
چطور شاخه تخصصی تعمیر برد را انتخاب کنیم؟
اگر هنوز حوزه کاری خود را مشخص نکرده‌اید، بهتر است ابتدا اصول مشترک تعمیر برد مانند تست قطعات، منبع تغذیه، نقشه‌خوانی و عیب‌یابی مدار را یاد بگیرید و بعد وارد یکی از شاخه‌های خودرو، صنعتی، پزشکی، ماشینهای اداری، تجهیزات صوتی یا دیگر زمینه‌های تخصصی شوید.
اگر از قبل در زمینه‌ای مانند خودرو، تجهیزات پزشکی، برق صنعتی یا ماشینهای اداری فعالیت دارید، انتخاب شاخه‌ای نزدیک به تجربه قبلی شما می‌تواند یادگیری را هدفمندتر کند؛ زیرا شناخت عملکرد دستگاه در تحلیل برد الکترونیکی آن بسیار مؤثر است.
