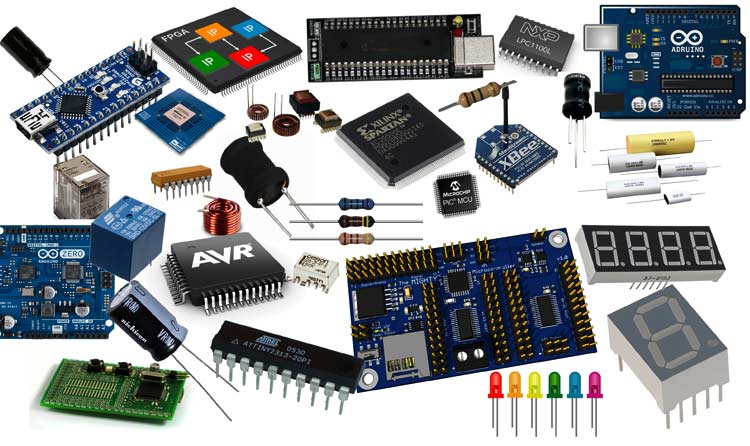

آشنایی با کل قطعات الکترونیک و روش تست آن

آموزش شناخت قطعات الکترونیک و روش تست آن‌ها با مولتی‌متر

شناخت قطعات الکترونیکی یکی از پایه‌های اصلی یادگیری تعمیرات الکترونیک، عیب‌یابی برد و طراحی مدار است. تقریباً در تمام تجهیزات امروزی، از موبایل و لپ‌تاپ گرفته تا تلویزیون، لوازم خانگی، منابع تغذیه، تجهیزات صنعتی و بردهای کنترلی، مجموعه‌ای از قطعات الکترونیکی وظیفه پردازش، کنترل و انتقال انرژی و سیگنال را بر عهده دارند.

برای یک تعمیرکار حرفه‌ای، فقط شناخت شکل ظاهری قطعات کافی نیست. باید بدانید هر قطعه چه وظیفه‌ای دارد، روی برد چگونه شناسایی می‌شود، چه خرابی‌هایی دارد و چگونه قطعات الکترونیکی را با مولتی‌متر تست کنیم. این مهارت باعث می‌شود هنگام تعمیر برد به‌جای تعویض تصادفی قطعات، عیب مدار را مرحله‌به‌مرحله پیدا کنید.

جدول سریع شناخت و تست قطعات الکترونیکی

مقاومت چیست و چگونه مقاومت را با مولتی‌متر تست کنیم؟

مقاومت Resistor چه کاری در مدار انجام می‌دهد؟

مقاومت یکی از پرکاربردترین قطعات الکترونیکی است و وظیفه آن محدود کردن جریان، تقسیم ولتاژ، تنظیم بایاس قطعات و ایجاد شرایط کاری مناسب در مدار است.

مقاومت‌ها در مدارهای تغذیه، تقویت‌کننده، سنسورها، مدار LED، بردهای دیجیتال و تقریباً تمام تجهیزات الکترونیکی دیده می‌شوند.

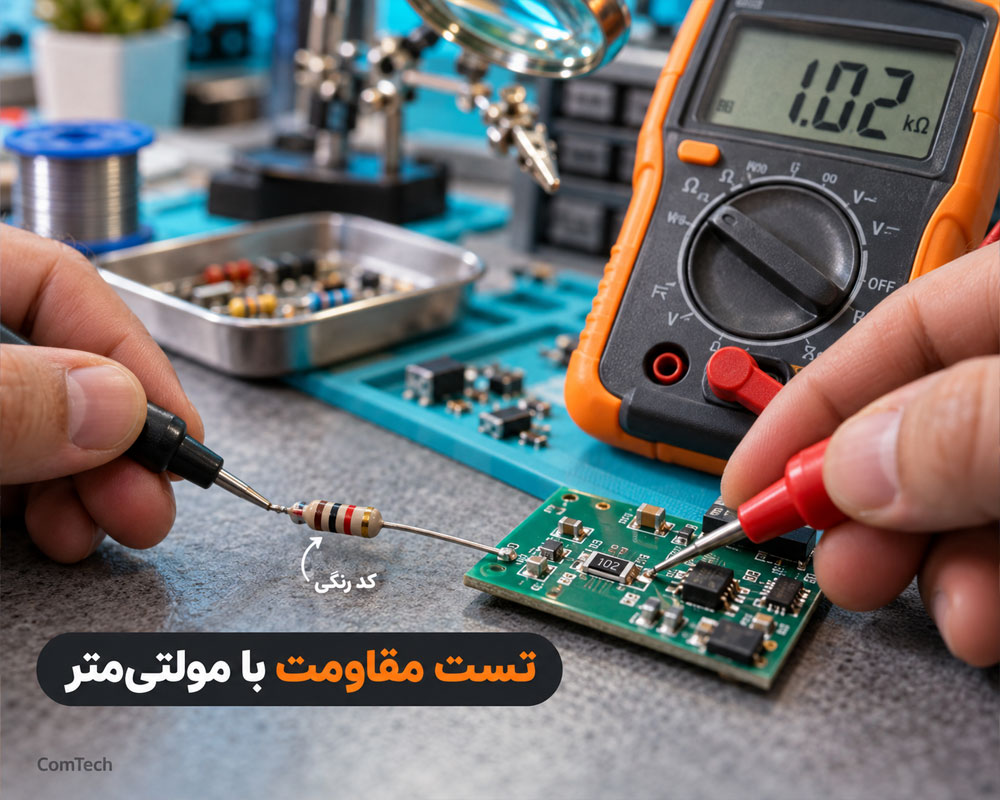

روش تست مقاومت با مولتی‌متر

1. مدار را از برق جدا کنید.
2. مولتی‌متر را روی حالت Ω قرار دهید.
3. دو پراب را به دو سر مقاومت متصل کنید.
4. عدد نمایش‌داده‌شده را با مقدار اسمی مقاومت مقایسه کنید.

برای مثال یک مقاومت 1 کیلو اهم با توجه به تلرانس آن باید مقداری نزدیک به 1000 اهم نشان دهد.

خازن چیست و چگونه خازن خراب را تشخیص دهیم؟

کاربرد خازن Capacitor در مدارهای الکترونیکی

خازن انرژی الکتریکی را به‌صورت میدان الکتریکی ذخیره می‌کند. خازن‌ها برای فیلتر کردن ولتاژ، حذف نویز، کوپل و دیکوپل سیگنال، ایجاد تأخیر زمانی و ذخیره کوتاه‌مدت انرژی استفاده می‌شوند.

خازن‌های الکترولیتی، سرامیکی، فیلم، تانتالیوم و SMD از انواع رایج خازن در بردهای الکترونیکی هستند.

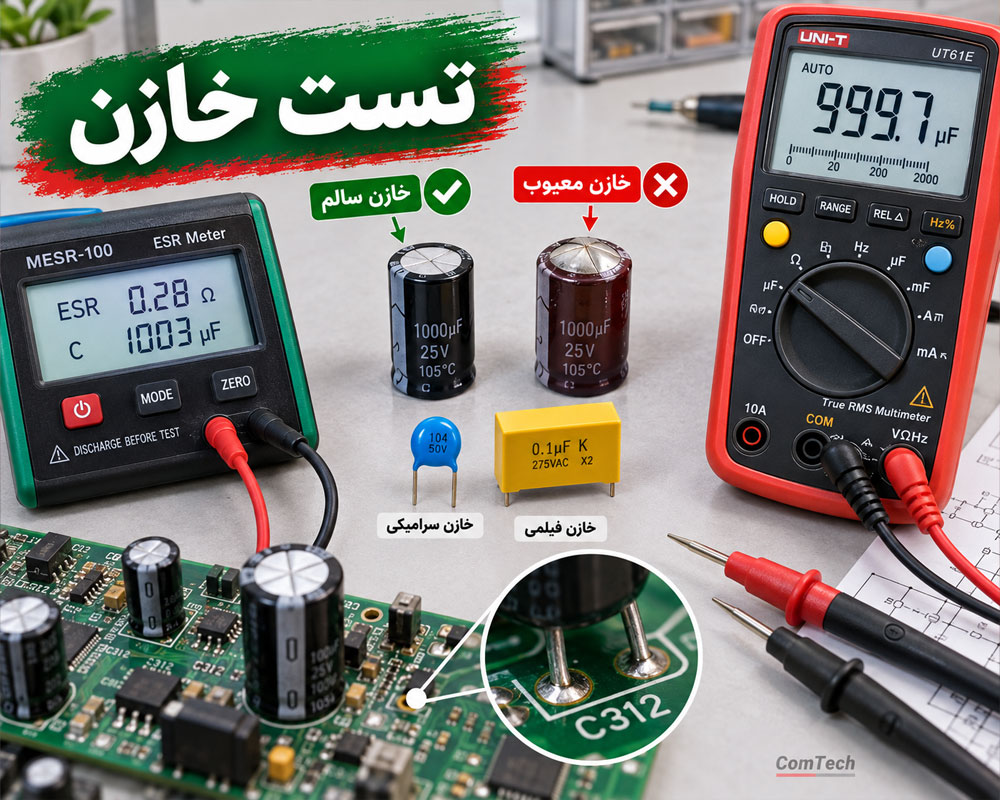

روش تست خازن با مولتی‌متر

1. خازن را از مدار برق‌دار جدا کنید.
2. در خازن‌های ولتاژ بالا ابتدا از تخلیه ایمن خازن مطمئن شوید.
3. مولتی‌متر را روی حالت اندازه‌گیری ظرفیت قرار دهید.
4. مقدار اندازه‌گیری‌شده را با مقدار درج‌شده روی خازن مقایسه کنید.

اگر خازن 100µF باشد، مقدار اندازه‌گیری‌شده باید با توجه به تلرانس قطعه در محدوده قابل قبول قرار بگیرد.

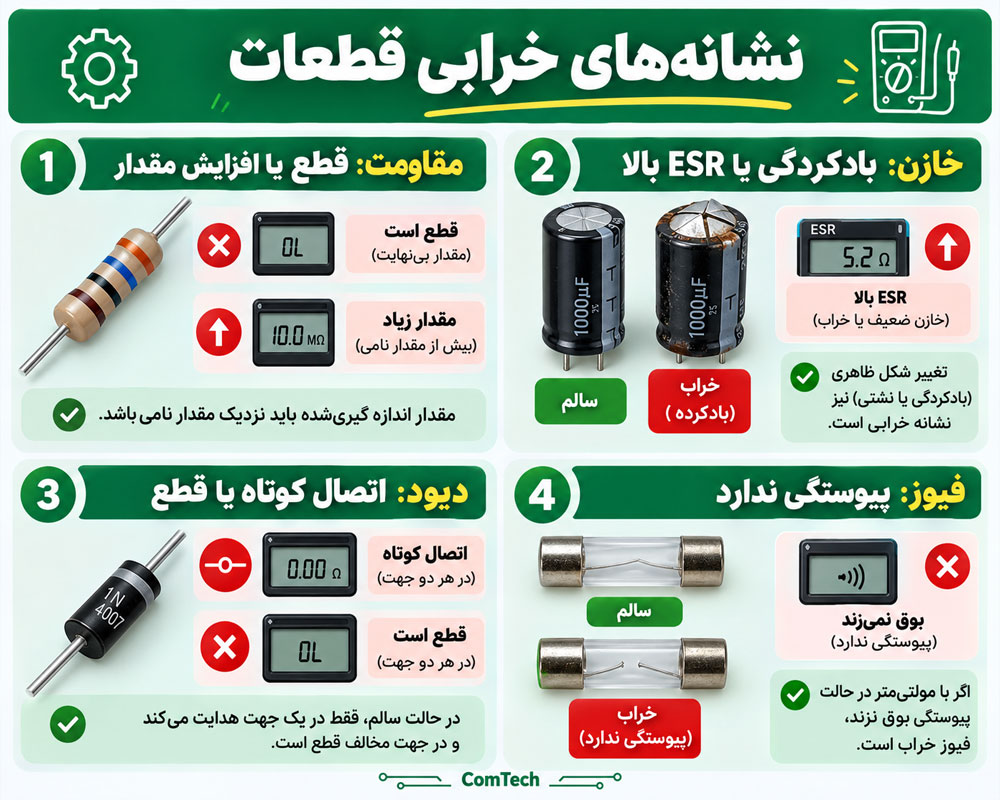

نشانه‌های خرابی خازن

• بادکردن قسمت بالای خازن
• نشت الکترولیت
• کاهش شدید ظرفیت
• افزایش ESR
• اتصال کوتاه شدن
• گرم شدن غیرعادی

دیود چیست و روش تست دیود با مولتی‌متر چگونه است؟

وظیفه دیود Diode در مدار

دیود قطعه‌ای نیمه‌هادی است که در حالت عادی اجازه عبور جریان را عمدتاً در یک جهت می‌دهد. از دیود در مدارهای یکسوسازی، حفاظت، سوئیچینگ، تثبیت ولتاژ و جلوگیری از اتصال معکوس استفاده می‌شود.

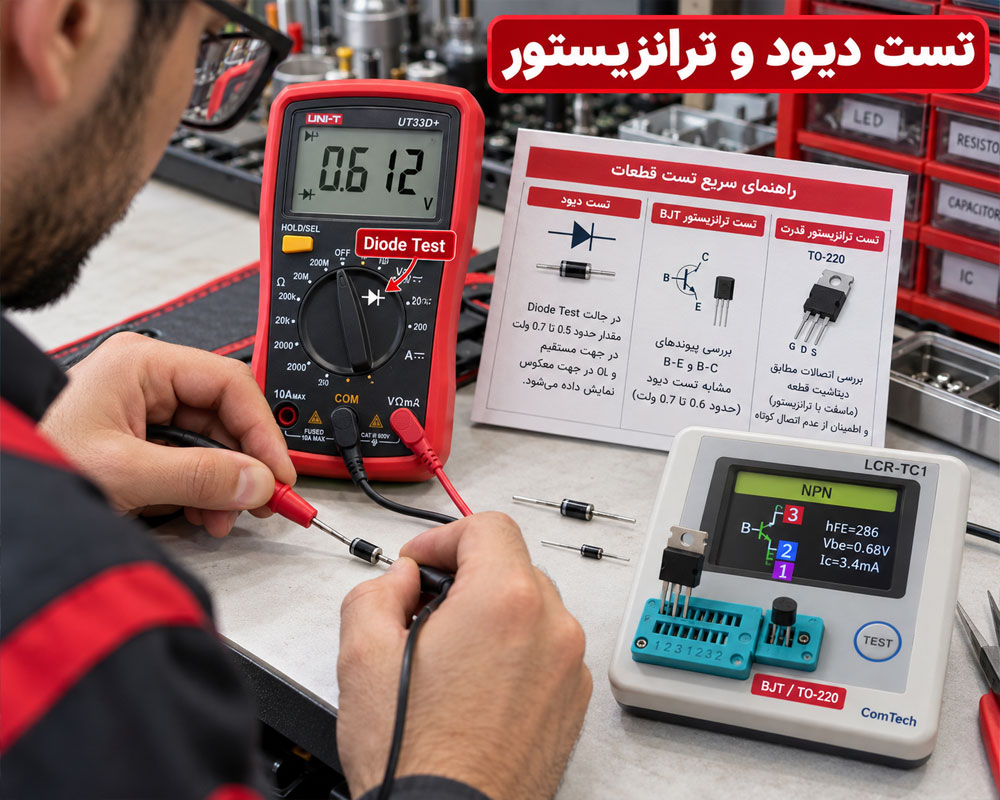

تست دیود سیلیکونی با مولتی‌متر

مولتی‌متر را روی حالت Diode Test قرار دهید. پراب قرمز را به آند و پراب مشکی را به کاتد متصل کنید. میتوانید با شرکت در دوره تعمیرات برد بصورت عملی با این قطعه در کلاس آشنا شوید.

افت ولتاژ مستقیم بسیاری از دیودهای سیلیکونی معمولی حدود 0.5 تا 0.8 ولت است. با معکوس کردن پراب‌ها، دیود سالم معمولاً باید OL یا حالت عدم هدایت نشان دهد.

افت ولتاژ دیودهای شاتکی معمولاً کمتر و در بسیاری از مدل‌ها حدود 0.2 تا 0.4 ولت است؛ بنابراین نوع دیود نیز باید در نظر گرفته شود.

ترانزیستور چیست و چگونه ترانزیستور BJT را تست کنیم؟

وظیفه Transistor در مدار چیست؟

ترانزیستور یکی از مهم‌ترین قطعات نیمه‌هادی در الکترونیک است و معمولاً به‌عنوان تقویت‌کننده، سوئیچ الکترونیکی یا کنترل‌کننده جریان استفاده می‌شود.

ترانزیستورها انواع مختلفی دارند که BJT و MOSFET دو گروه بسیار پرکاربرد آن‌ها هستند. روش تست این دو نوع یکسان نیست.

تست ترانزیستور BJT با مولتی‌متر

در ترانزیستور BJT باید ابتدا پایه‌های Base، Collector و Emitter شناسایی شوند. برای ترانزیستور سیلیکونی NPN، دو پیوند Base-Emitter و Base-Collector رفتاری شبیه دیود دارند و معمولاً در جهت مستقیم افت ولتاژی حدود 0.6 تا 0.7 ولت نشان می‌دهند.

در ترانزیستور PNP جهت پراب‌ها برعکس می‌شود.

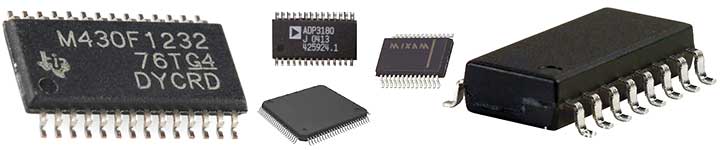

آی‌سی چیست و چگونه خرابی IC را تشخیص دهیم؟

Integrated Circuit چه کاربردی دارد؟

آی‌سی یا مدار مجتمع مجموعه‌ای از تعداد زیادی ترانزیستور، دیود، مقاومت و سایر ساختارهای الکترونیکی است که درون یک تراشه ساخته می‌شوند.

آی‌سی‌ها در پردازش سیگنال، کنترل ولتاژ، پردازش دیجیتال، حافظه، میکروکنترلرها، آمپلی‌فایرها و منابع تغذیه کاربرد دارند.

روش اصولی تست آی‌سی

برخلاف مقاومت یا دیود، برای همه آی‌سی‌ها یک تست مولتی‌متری ثابت وجود ندارد. برای عیب‌یابی باید ابتدا دیتاشیت IC بررسی شود.

• بررسی ولتاژ تغذیه پایه VCC یا VDD
• بررسی اتصال صحیح پایه GND
• کنترل ولتاژ ورودی‌ها
• اندازه‌گیری خروجی‌ها
• بررسی سیگنال کلاک یا PWM در صورت وجود
• کنترل دمای غیرعادی آی‌سی

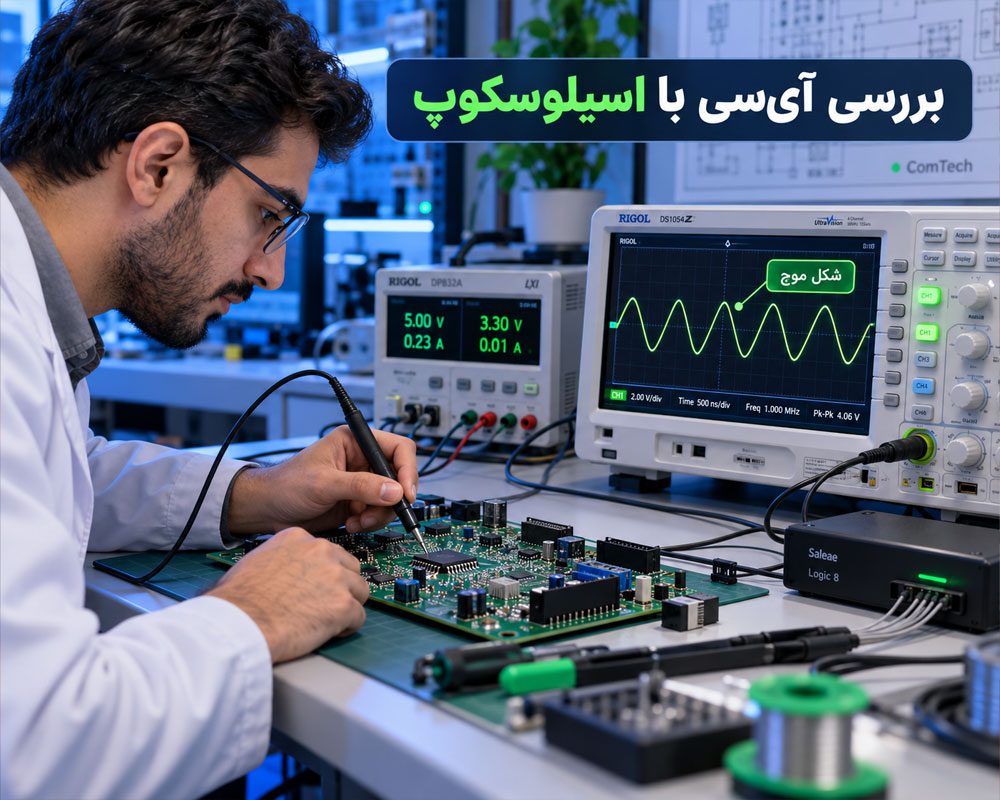

برای بررسی سیگنال‌های متغیر، PWM، کلاک و دیتا معمولاً اسیلوسکوپ یا Logic Analyzer ابزار مناسب‌تری نسبت به مولتی‌متر است.

سلف چیست و چگونه سلف را تست کنیم؟

وظیفه Inductor در مدار

سلف انرژی را به‌صورت میدان مغناطیسی ذخیره می‌کند. از سلف در فیلترهای EMI، منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، مدارهای RF و حذف نویز استفاده می‌شود.

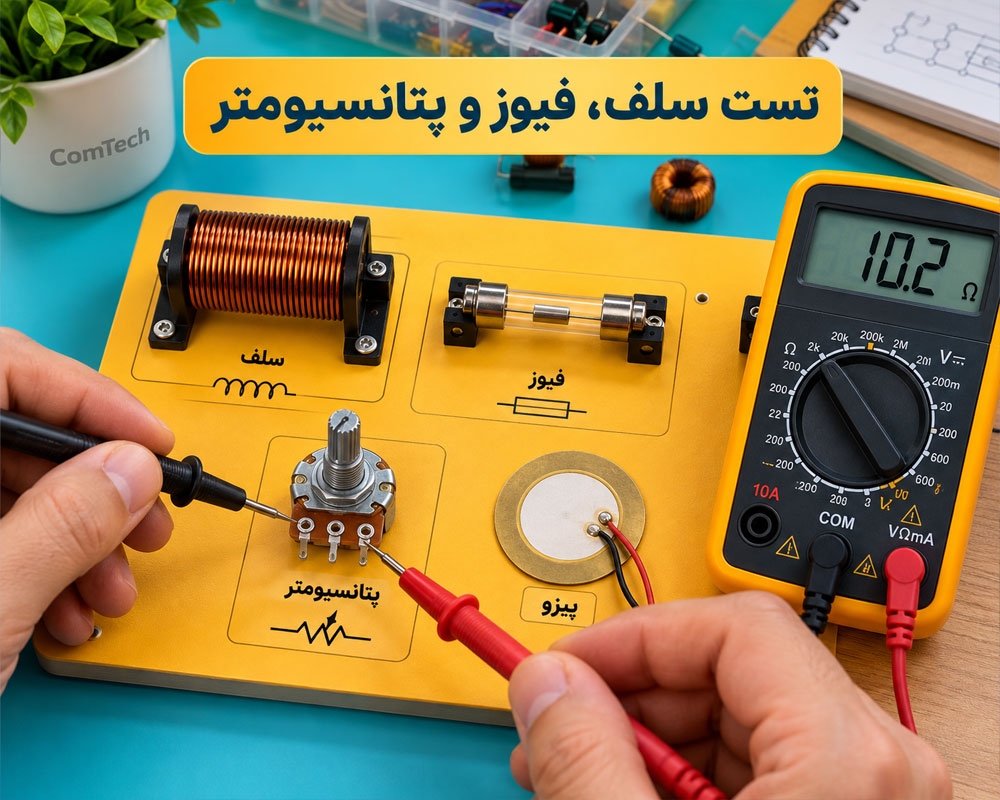

تست اولیه سلف با مولتی‌متر

مولتی‌متر را روی مقاومت یا Continuity قرار دهید. سیم‌پیچ سالم معمولاً باید پیوستگی داشته باشد؛ اما مقاومت DC سلف بسته به نوع آن می‌تواند از مقدار بسیار کم تا چندین اهم یا بیشتر متغیر باشد.

بنابراین نمی‌توان گفت هر سلف سالم الزاماً مقاومت نزدیک صفر دارد.

فیوز چیست و چگونه فیوز را با مولتی‌متر تست کنیم؟

Fuse چگونه از مدار محافظت می‌کند؟

فیوز برای محافظت مدار در برابر جریان بیش از حد طراحی شده است. اگر جریان از حد مجاز فیوز عبور کند، المنت داخلی آن قطع شده و مسیر جریان باز می‌شود.

تست فیوز با حالت بوق مولتی‌متر

1. دستگاه را از برق جدا کنید.
2. مولتی‌متر را روی Continuity قرار دهید.
3. پراب‌ها را به دو سر فیوز متصل کنید.
4. فیوز سالم معمولاً مقاومت بسیار کم و بوق پیوستگی دارد.
5. فیوز قطع‌شده معمولاً OL نشان می‌دهد.

پتانسیومتر چیست و چگونه ولوم را تست کنیم؟

Potentiometer چه کاری انجام می‌دهد؟

پتانسیومتر یک مقاومت متغیر سه‌پایه است که برای تنظیم پارامترهایی مانند ولتاژ، صدا، روشنایی، سرعت یا مقدار مرجع در مدار استفاده می‌شود.

روش تست پتانسیومتر با مولتی‌متر

ابتدا مقاومت بین دو پایه کناری را اندازه بگیرید. مقدار آن باید تقریباً برابر مقدار اسمی پتانسیومتر باشد.

سپس مقاومت بین پایه وسط و یکی از پایه‌های کناری را اندازه‌گیری کنید و محور پتانسیومتر را بچرخانید. مقدار مقاومت باید نرم، پیوسته و بدون پرش غیرعادی تغییر کند.

پیزوالکتریک چیست و چگونه Piezo را تست کنیم؟

کاربرد پیزوالکتریک در مدار

قطعات پیزوالکتریک انرژی مکانیکی را به سیگنال الکتریکی تبدیل می‌کنند و در جهت معکوس نیز می‌توانند با اعمال ولتاژ، ارتعاش تولید کنند.

از پیزو در بیزرها، سنسور ضربه، تجهیزات صوتی، حسگر فشار و مدارهای هشدار استفاده می‌شود.

تست پیزو با مولتی‌متر

برای بررسی ابتدایی یک دیسک پیزو می‌توان مولتی‌متر را روی محدوده مناسب ولتاژ قرار داد و با ضربه یا خم شدن بسیار ملایم، تغییر لحظه‌ای ولتاژ را مشاهده کرد.

برای بررسی دقیق‌تر عملکرد بیزر پیزوالکتریک باید نوع آن مشخص شود؛ زیرا بیزر Active و Passive روش آزمایش متفاوتی دارند.

رگولاتور ولتاژ چیست و چگونه آن را تست کنیم؟

Voltage Regulator چه وظیفه‌ای دارد؟

رگولاتور ولتاژ برای ایجاد یا حفظ یک ولتاژ خروجی مشخص استفاده می‌شود. رگولاتورها می‌توانند خطی یا سوئیچینگ باشند.

مدل‌هایی مانند سری 78xx، LDOها، رگولاتورهای قابل تنظیم و ICهای Buck و Boost نمونه‌هایی از مدارهای تنظیم ولتاژ هستند.

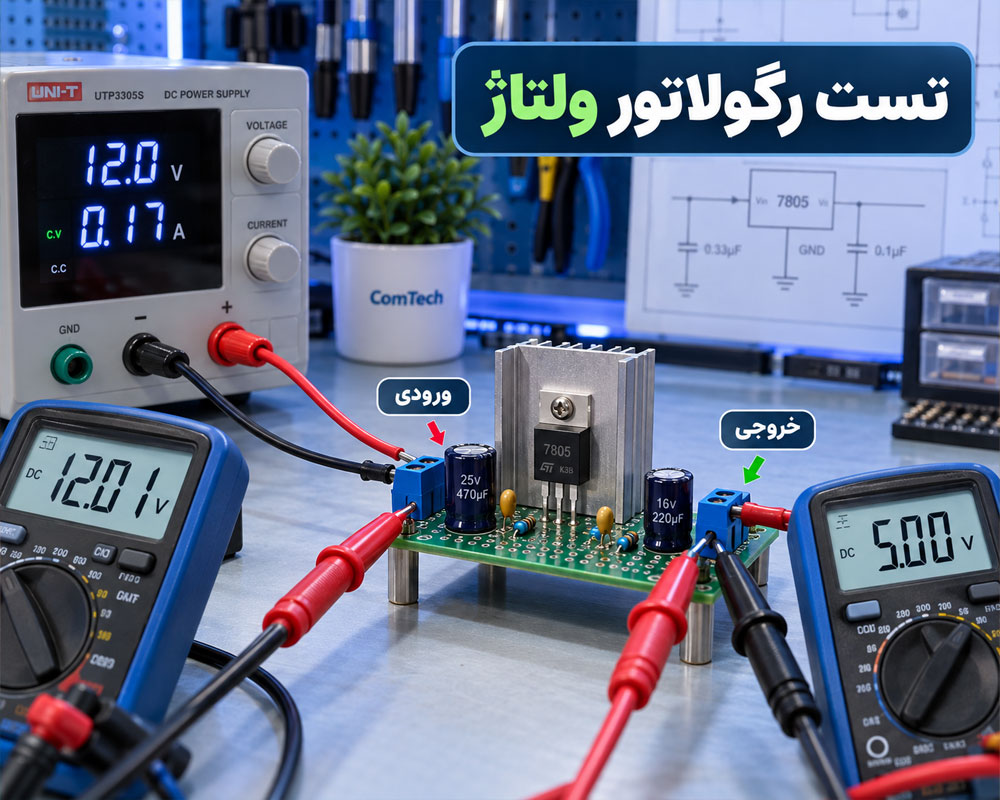

روش تست رگولاتور ولتاژ

1. ولتاژ ورودی را اندازه‌گیری کنید.
2. ولتاژ خروجی را اندازه‌گیری کنید.
3. ولتاژ خروجی را با مقدار مورد انتظار مقایسه کنید.
4. در صورت افت ولتاژ غیرعادی، جریان مصرفی مدار و دمای رگولاتور را نیز بررسی کنید.

اگر خروجی رگولاتور صفر باشد، الزاماً خود رگولاتور خراب نیست. اتصال کوتاه در مدار مصرف‌کننده می‌تواند باعث افت خروجی یا فعال شدن حفاظت شود.

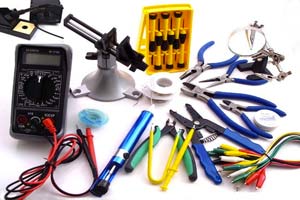

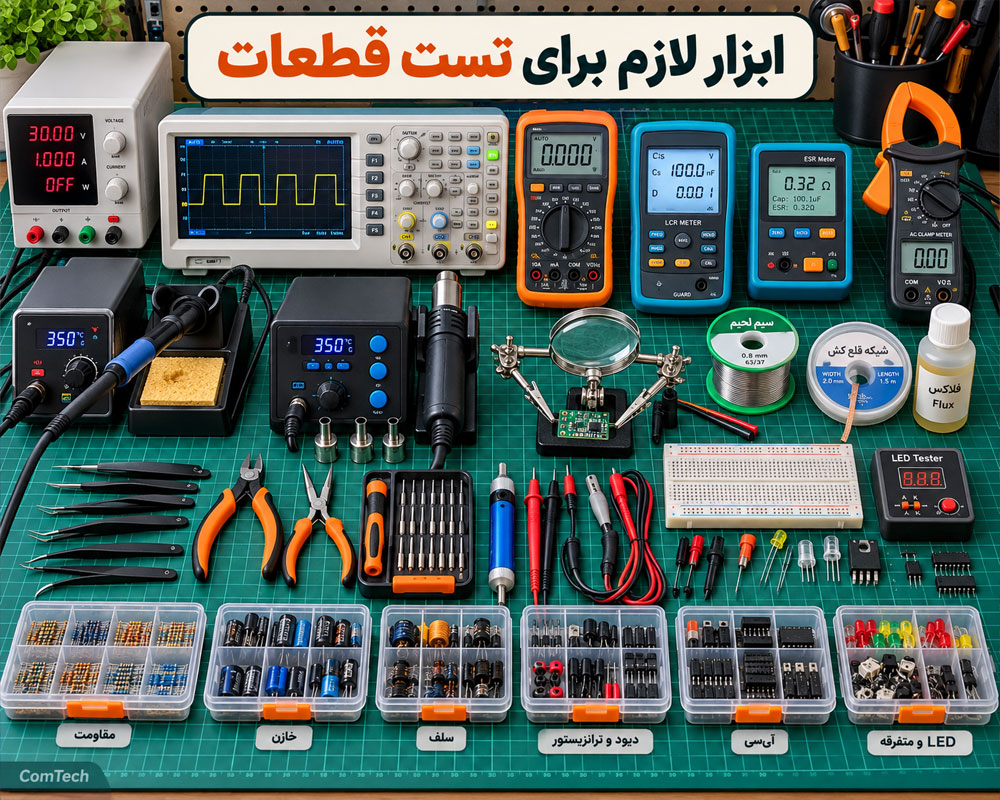

ابزارهای تست و اندازه‌گیری قطعات الکترونیکی

داشتن ابزار مناسب سرعت و دقت عیب‌یابی برد را به‌شدت افزایش می‌دهد. تعمیرکار حرفه‌ای باید علاوه بر شناخت قطعات، نحوه استفاده صحیح از مولتی‌متر، اسیلوسکوپ، منبع تغذیه و تسترهای تخصصی را نیز بداند.

مولتی‌متر Multimeter

مولتی‌متر مهم‌ترین ابزار برای شروع تعمیرات الکترونیک است. با آن می‌توان ولتاژ، مقاومت، پیوستگی و در بسیاری از مدل‌ها جریان، دیود، ظرفیت خازن و فرکانس را اندازه‌گیری کرد. در دوره آموزش تعمیر برد با تمامی قسمت های مولتیمتر عملا آشنا میشوید.

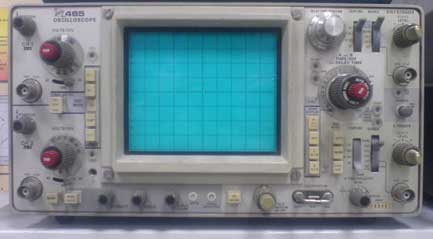

اسیلوسکوپ Oscilloscope

اسیلوسکوپ شکل موج ولتاژ را نسبت به زمان نمایش می‌دهد. این وسیله برای بررسی PWM، کلاک، ریپل منبع تغذیه، سیگنال صوتی، پالس و ارتباطات دیجیتال بسیار کاربردی است.

منبع تغذیه آزمایشگاهی Power Supply

منبع تغذیه قابل تنظیم امکان تعیین ولتاژ و محدود کردن جریان را فراهم می‌کند. قابلیت Current Limit برای روشن کردن کنترل‌شده بردهای تعمیراتی بسیار مفید است.

تستر خازن و ESR Meter

Capacitance Meter ظرفیت خازن را اندازه می‌گیرد، در حالی که ESR Meter برای ارزیابی مقاومت سری معادل خازن کاربرد دارد. در تعمیر منابع تغذیه سوئیچینگ، ESR Meter ابزار بسیار مفیدی است.

تستر ترانزیستور و Component Tester

تسترهای قطعات می‌توانند نوع قطعه، پایه‌ها و برخی پارامترهای مقاومت، خازن، دیود، BJT و MOSFET را شناسایی کنند.

LCR Meter

LCR Meter برای اندازه‌گیری دقیق‌تر Inductance، Capacitance و Resistance استفاده می‌شود و در بررسی سلف، ترانس، خازن و فیلترها کاربرد دارد.

Logic Analyzer

تحلیل‌گر منطقی برای مشاهده سیگنال‌های دیجیتال چندکاناله استفاده می‌شود. در عیب‌یابی رابط‌هایی مانند UART، SPI و I2C بسیار مفید است.

کلمپ آمپرمتر Clamp Meter

کلمپ آمپرمتر امکان اندازه‌گیری جریان بدون باز کردن مستقیم مسیر سیم را فراهم می‌کند. بسته به مدل دستگاه، قابلیت اندازه‌گیری AC، DC یا هر دو وجود دارد.

تفاوت تست قطعه روی برد و خارج از برد

یکی از نکات مهم در عیب‌یابی برد الکترونیکی این است که مقدار اندازه‌گیری‌شده یک قطعه روی مدار همیشه مقدار واقعی همان قطعه نیست.

وجود مقاومت، خازن، دیود یا مسیرهای موازی می‌تواند روی نتیجه تست اثر بگذارد. به همین دلیل اگر نتیجه تست مشکوک باشد، یکی از پایه‌های قطعه را از برد جدا کرده و دوباره اندازه‌گیری کنید.

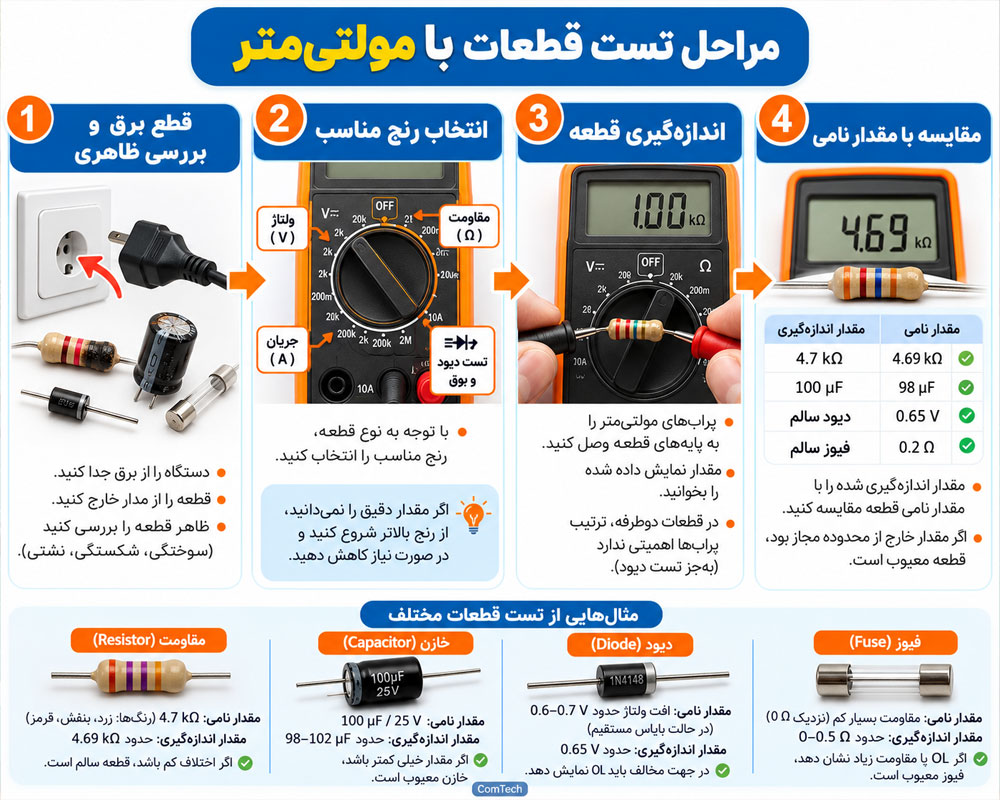

چک‌لیست تست قطعات الکترونیکی برای تعمیرکاران

• ☑️ ابتدا دستگاه را از برق جدا کنید.
• ☑️ خازن‌های ولتاژ بالا را ایمن تخلیه کنید.
• ☑️ قبل از تست، قطعه را از نظر ظاهری بررسی کنید.
• ☑️ شماره قطعات نیمه‌هادی را بخوانید.
• ☑️ در صورت نیاز دیتاشیت قطعه را پیدا کنید.
• ☑️ تست را با رنج مناسب مولتی‌متر انجام دهید.
• ☑️ نتیجه تست داخل مدار را قطعی تلقی نکنید.
• ☑️ در موارد مشکوک یک پایه قطعه را آزاد کنید.
• ☑️ قطعه جایگزین را از نظر ولتاژ، جریان و توان بررسی کنید.
• ☑️ بعد از تعویض قطعه، علت اصلی خرابی را نیز پیدا کنید.

اشتباهات رایج در تست قطعات الکترونیکی

تست مقاومت روی مدار بدون توجه به قطعات موازی

این کار ممکن است عددی کمتر از مقدار واقعی مقاومت نشان دهد و باعث تشخیص اشتباه شود.

تست خازن بدون تخلیه آن

این کار علاوه بر احتمال آسیب به مولتی‌متر، در خازن‌های ولتاژ بالا می‌تواند خطرناک باشد.

تشخیص خرابی دیود فقط بر اساس یک جهت تست

دیود باید در هر دو جهت بررسی شود؛ در یک جهت هدایت و در جهت دیگر عدم هدایت مورد انتظار است.

تعویض قطعه بدون بررسی علت خرابی

اگر یک MOSFET، فیوز یا مقاومت سوخته باشد، ممکن است قطعه دیگری در مدار عامل اصلی خرابی باشد.

استفاده از قطعه مشابه فقط بر اساس ظاهر

دو قطعه با ظاهر مشابه می‌توانند مشخصات کاملاً متفاوتی داشته باشند. هنگام جایگزینی باید ولتاژ، جریان، توان، فرکانس، نوع پکیج و سایر مشخصات بررسی شوند.

روش واقعی یادگیری شناخت قطعات الکترونیکی در کلاس تعمیرات

برای یادگیری سریع‌تر، بهتر است آموزش را از قطعات واقعی روی برد شروع کنید. 🔧

مرحله اول؛ تشخیص ظاهری قطعات

چند برد خراب یا بلااستفاده روی میز قرار دهید و مقاومت، دیود، خازن، سلف، ترانزیستور و آی‌سی را روی آن‌ها پیدا کنید.

مرحله دوم؛ خواندن مشخصات قطعات

کد مقاومت، مشخصات خازن، شماره ترانزیستور و شماره IC را یادداشت کنید و مشخصات آن‌ها را بررسی کنید.

مرحله سوم؛ تست با مولتی‌متر

هر قطعه را ابتدا روی برد و سپس در صورت امکان خارج از برد اندازه‌گیری کنید تا تفاوت نتایج را مشاهده کنید.

مرحله چهارم؛ مقایسه قطعه سالم و خراب

چند نمونه سالم و معیوب از خازن، دیود، مقاومت و ترانزیستور را کنار هم تست کنید. این تمرین درک عملی هنرجو را بسیار افزایش می‌دهد.

مرحله پنجم؛ تمرین عیب‌یابی واقعی

در مرحله آخر، یک برد معیوب انتخاب کنید و با اندازه‌گیری مرحله‌به‌مرحله مسیر تغذیه، اتصال کوتاه و قطعات اصلی را بررسی کنید.

سوالات متداول درباره شناخت و تست قطعات الکترونیکی

برای شروع تست قطعات الکترونیکی چه ابزاری لازم است؟

یک مولتی‌متر دیجیتال مناسب برای شروع کافی است. در مراحل پیشرفته‌تر، منبع تغذیه، اسیلوسکوپ، ESR Meter و LCR Meter کاربرد زیادی دارند.

آیا تمام قطعات را می‌توان روی برد تست کرد؟

خیر. بعضی قطعات را می‌توان تست اولیه کرد، اما مدارهای موازی ممکن است نتیجه را تغییر دهند. در موارد مشکوک باید قطعه از مدار ایزوله شود.

چگونه بفهمیم یک قطعه اتصال کوتاه شده است؟

بسته به نوع قطعه می‌توان از حالت مقاومت، بوق یا Diode Test استفاده کرد. اما وجود مقاومت بسیار کم همیشه به معنی خرابی نیست و باید ساختار مدار در نظر گرفته شود.

برای تست آی‌سی مولتی‌متر کافی است؟

برای بررسی ولتاژ تغذیه و برخی پایه‌ها مفید است، اما برای تحلیل عملکرد بسیاری از آی‌سی‌ها به دیتاشیت و ابزارهایی مانند اسیلوسکوپ یا تحلیل‌گر منطقی نیاز خواهید داشت.

بهترین روش یادگیری تست قطعات چیست؟

ترکیب آموزش تئوری با تست عملی قطعات سالم و خراب روی برد واقعی بهترین روش یادگیری است.

مسیر یادگیری تعمیرات الکترونیک بعد از شناخت قطعات

پس از تسلط بر شناخت و تست مقاومت، خازن، دیود، ترانزیستور، سلف، فیوز و رگولاتور، مرحله بعدی یادگیری نقشه‌خوانی، دنبال کردن مسیر تغذیه، تشخیص اتصال کوتاه، کار با دیتاشیت و تحلیل عملکرد مدار است.

در دوره آموزش الکترونیک، یادگیری صحیح ابزارهای اندازه‌گیری و روش تست قطعات کمک می‌کند عیب‌یابی بردهای الکترونیکی را به‌صورت اصولی و مرحله‌به‌مرحله انجام دهید و سرعت تعمیرات خود را افزایش دهید.
