آموزش شناخت رله صنعتی

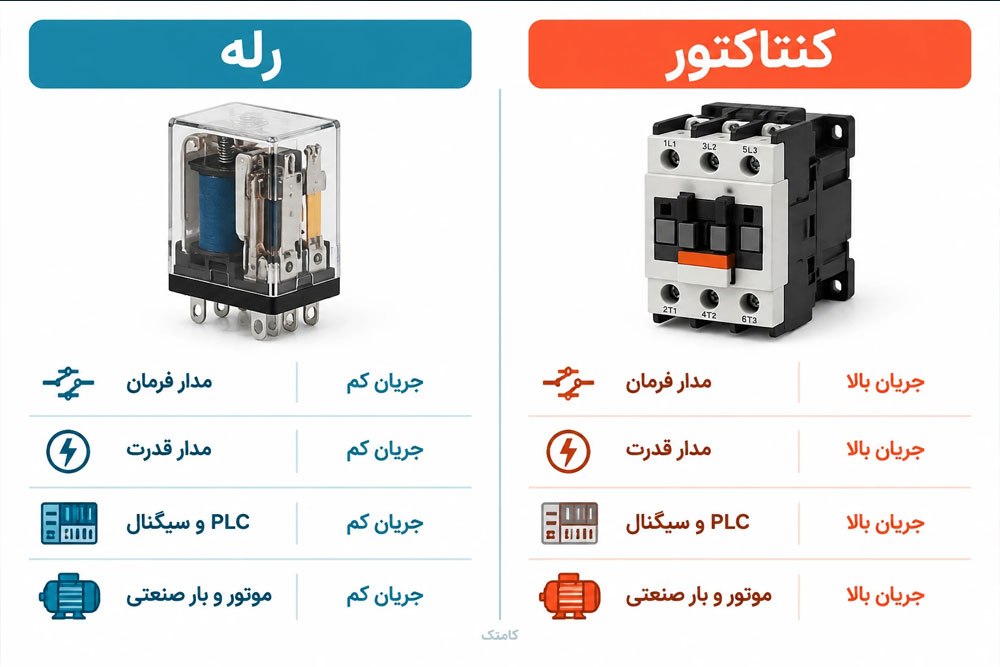

رله چیست و چه تفاوتی با کنتاکتور دارد؟

رله‌ها از مهم‌ترین تجهیزات مدار فرمان، اتوماسیون صنعتی، تابلو برق و سیستم‌های حفاظتی هستند. اگر در گوگل عبارت‌هایی مانند «رله چیست»، «انواع رله صنعتی»، «تفاوت رله و کنتاکتور»، «رله PLC چیست»، «نحوه تست رله با مولتی‌متر» یا «رله ۲۴ ولت چگونه کار می‌کند» را جست‌وجو کرده‌اید، در این آموزش با ساختار، عملکرد، انتخاب، سیم‌بندی و عیب‌یابی رله‌ها به‌صورت کاربردی آشنا می‌شوید.

در یک کلاس عملی، هدف فقط شناخت اسم رله‌ها نیست. هنرجو باید بتواند بوبین، کنتاکت NO و NC، پایه COM، ولتاژ تحریک، ظرفیت کنتاکت، مدار فرمان و مدار قدرت را تشخیص دهد، دیتاشیت قطعه را بخواند، رله مناسب انتخاب کند و در نهایت خرابی آن را با اندازه‌گیری واقعی پیدا کند. ⚡

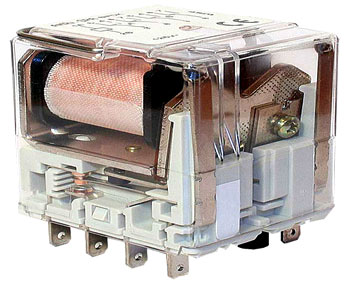

رله یا Relay یک تجهیز کلیدزنی است که با دریافت یک فرمان الکتریکی، وضعیت یک یا چند کنتاکت را تغییر می‌دهد. در رله‌های الکترومکانیکی، اعمال ولتاژ به سیم‌پیچ یا Coil باعث ایجاد میدان مغناطیسی و حرکت آرمیچر می‌شود. با حرکت آرمیچر، کنتاکت‌های Normally Open یا NO و Normally Closed یا NC تغییر وضعیت می‌دهند.

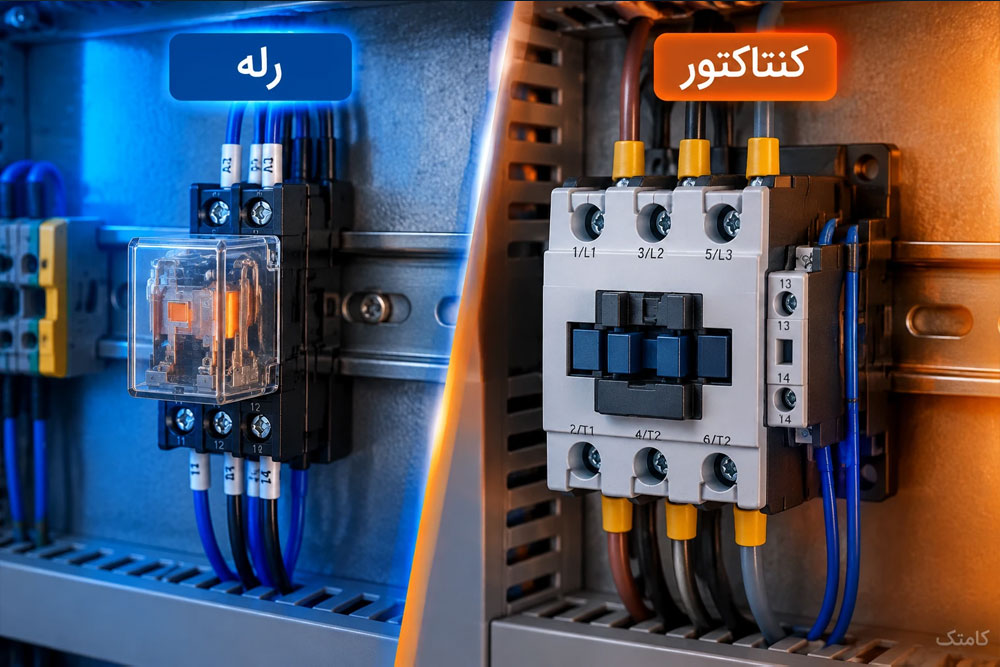

کنتاکتور نیز بر پایه مکانیزمی مشابه کار می‌کند، اما برای قطع و وصل بارهای قدرت، به‌خصوص موتورهای الکتریکی، هیترها، بانک‌های خازنی و بارهایی با جریان راه‌اندازی بالا طراحی شده است. کنتاکتور معمولاً دارای کنتاکت‌های اصلی قدرت، کنتاکت کمکی و سیستم کنترل قوس الکتریکی مناسب‌تری برای کار صنعتی است.

پایه‌های NO، NC و COM در رله چه مفهومی دارند؟

یکی از اولین مهارت‌هایی که در آموزش رله باید یاد بگیرید، تشخیص وضعیت کنتاکت‌هاست. عبارت COM به پایه مشترک، NO به کنتاکتی که در حالت عادی باز است و NC به کنتاکتی که در حالت عادی بسته است اشاره دارد.

• NO یا Normally Open: در حالت بدون تحریک باز است و با تحریک رله وصل می‌شود.
• NC یا Normally Closed: در حالت بدون تحریک وصل است و پس از تحریک رله باز می‌شود.
• COM: پایه مشترکی است که بین NO و NC جابه‌جا می‌شود.
• Coil: دو پایه سیم‌پیچ هستند که ولتاژ تحریک به آن‌ها اعمال می‌شود.

در بسیاری از تجهیزات صنعتی، پایه‌های سیم‌پیچ با A1 و A2 مشخص می‌شوند. بااین‌حال شماره‌گذاری پایه‌ها بین رله‌های مختلف یکسان نیست؛ بنابراین قبل از سیم‌بندی، دیاگرام چاپ‌شده روی بدنه یا دیتاشیت را بررسی کنید.

ولتاژ بوبین و ظرفیت کنتاکت رله را چگونه بخوانیم؟

دو مشخصه مهم روی هر رله وجود دارد که نباید با یکدیگر اشتباه شوند. نخست ولتاژ Coil یا بوبین است؛ برای مثال 5VDC، 12VDC، 24VDC، 24VAC یا 230VAC. مشخصه دوم، Rating کنتاکت است که مشخص می‌کند کنتاکت در چه شرایطی چه باری را می‌تواند سوئیچ کند.

یک رله ۲۴ ولت الزاماً به این معنی نیست که فقط می‌تواند بار ۲۴ ولت را کنترل کند. عبارت «۲۴ ولت» ممکن است تنها مربوط به بوبین باشد، درحالی‌که کنتاکت‌ها برای ولتاژ و جریان دیگری رتبه‌بندی شده باشند. همین نکته یکی از اشتباهات رایج هنرجویان در سیم‌بندی تابلو برق است.

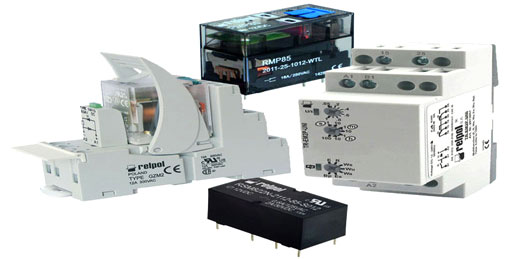

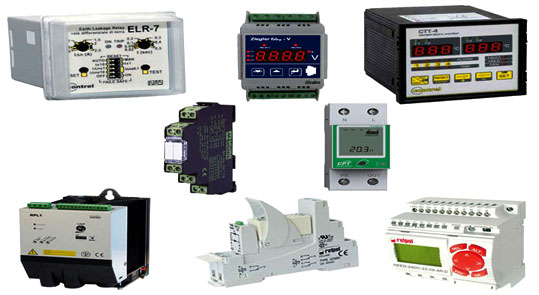

انواع رله صنعتی و کاربرد هرکدام در مدار فرمان

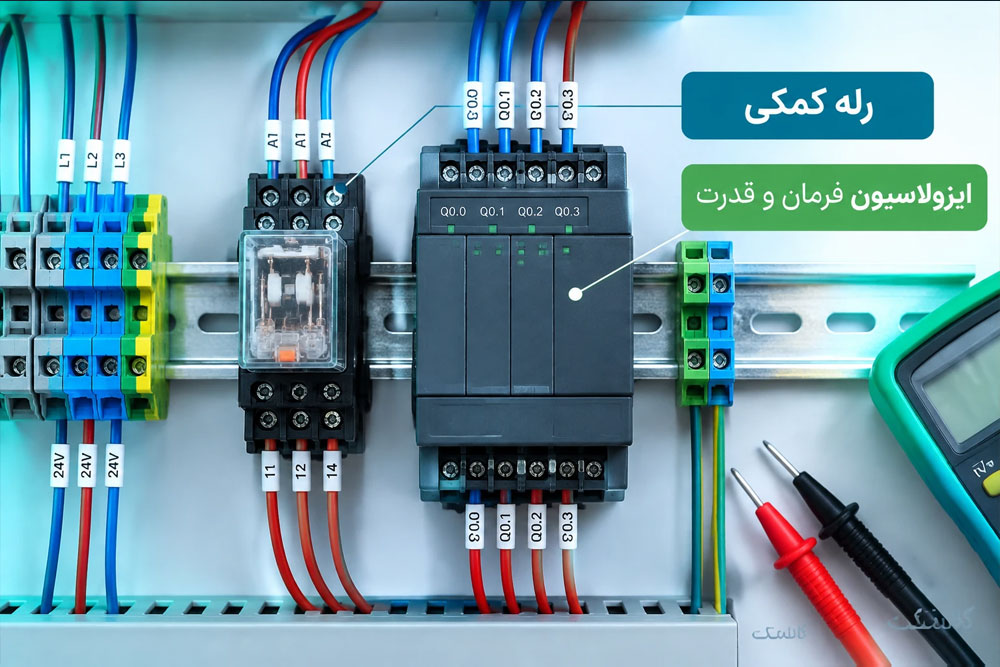

رله کمکی چیست و در مدار فرمان چه کاربردی دارد؟

رله کمکی یا Auxiliary Relay برای افزایش تعداد کنتاکت‌های فرمان، جداسازی دو بخش مدار و ایجاد منطق کنترلی استفاده می‌شود. برای مثال یک خروجی PLC می‌تواند بوبین رله کمکی را فعال کند و چند کنتاکت همان رله، قسمت‌های مختلف مدار را کنترل کنند.

رله الکترومکانیکی به‌طور ذاتی «بدون جرقه» نیست. هنگام قطع بارهای القایی ممکن است روی کنتاکت قوس ایجاد شود. همچنین رله وظیفه «حذف هارمونیک» ندارد. برای کنترل پیک ولتاژ و نویز ناشی از بارهای القایی، بسته به مدار از دیود Flyback، RC Snubber، TVS یا Varistor استفاده می‌شود.

کاربردهای عملی رله کمکی

• تکثیر یک فرمان برای چند مسیر کنترلی
• ایجاد اینترلاک الکتریکی
• واسط بین PLC و بار
• تبدیل منطق NO به NC یا بالعکس
• ایزولاسیون گالوانیکی در رله‌های الکترومکانیکی مناسب
• حفاظت از خروجی کنترلر در برابر اتصال مستقیم بار نامناسب

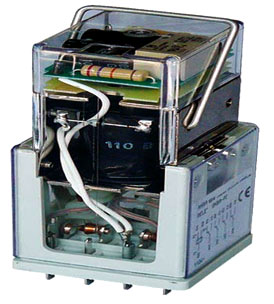

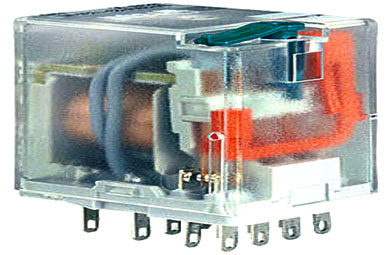

رله صنعتی یا رله شیشه‌ای چیست؟

رله‌هایی که در بازار ایران با نام رله شیشه‌ای شناخته می‌شوند، معمولاً رله‌های الکترومکانیکی پلاگین هستند که روی سوکت نصب می‌شوند. بدنه شفاف بعضی مدل‌ها اجازه می‌دهد وضعیت مکانیکی کنتاکت مشاهده شود.

این رله‌ها ممکن است دارای دو یا چهار کنتاکت Changeover، نشانگر LED، دکمه تست و قفل مکانیکی تست باشند. ظرفیت جریان از یک مدل تا مدل دیگر تفاوت زیادی دارد؛ بنابراین اعداد ثابت مانند ۱۰، ۲۰ یا ۴۸ آمپر را نمی‌توان به همه رله‌های صنعتی تعمیم داد.

هنگام انتخاب رله شیشه‌ای چه مواردی را بررسی کنیم؟

• ولتاژ AC یا DC بوبین
• تعداد کنتاکت‌ها
• جریان و ولتاژ مجاز کنتاکت
• نوع بار Resistive یا Inductive
• وجود LED، دیود یا مدار Suppression
• شماره و نوع سوکت
• عمر مکانیکی و الکتریکی

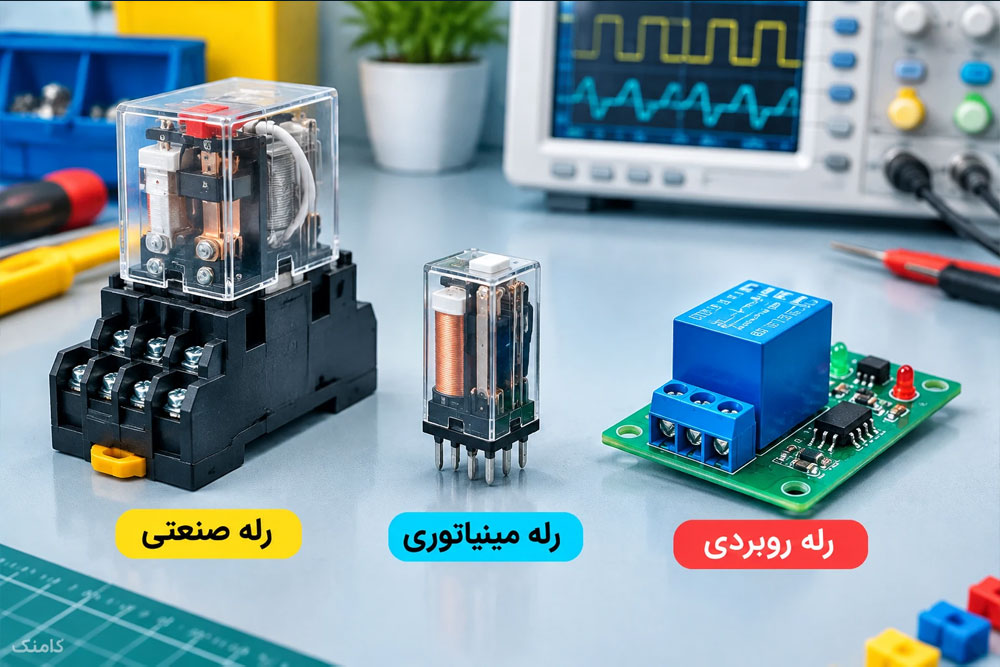

رله مینیاتوری چیست و کجا استفاده می‌شود؟

رله مینیاتوری برای تجهیزاتی استفاده می‌شود که فضای نصب محدود است. این رله‌ها را می‌توان در بردهای الکترونیکی، تجهیزات کنترل، سیستم‌های امنیتی، لوازم خانگی، تجهیزات اداری و مدارهای اتوماسیون مشاهده کرد.

مدل‌های مختلف با بوبین DC یا AC، تعداد پایه متفاوت و ظرفیت کنتاکت متفاوت تولید می‌شوند. هنگام جایگزینی رله معیوب، فقط ابعاد ظاهری کافی نیست؛ Pinout، ولتاژ بوبین، مقاومت بوبین، نوع کنتاکت و ظرفیت بار باید تطابق داشته باشند.

رله PLC یا Interface Relay چه کاری انجام می‌دهد؟

رله اینترفیس PLC بین خروجی کنترلر و تجهیز میدان قرار می‌گیرد. این رله به مهندس اجازه می‌دهد بدون واردکردن مستقیم بار نامناسب به خروجی PLC، تجهیزی مانند شیر برقی، چراغ سیگنال، کنتاکتور یا مدار فرمان را کنترل کند.

در کلاس آموزش پی‌ال‌سی صنعتی یکی از تمرین‌های مهم، تشخیص نوع خروجی PLC و انتخاب اینترفیس مناسب است. خروجی‌های Relay، Transistor و Triac رفتار یکسانی ندارند و نحوه حفاظت و سیم‌بندی آن‌ها نیز متفاوت است.

مزیت استفاده از رله اینترفیس

• جداسازی الکتریکی بخش کنترل و بار در مدل‌های مناسب
• تعویض ساده‌تر تجهیز آسیب‌دیده
• امکان کنترل بار با ولتاژ متفاوت از مدار فرمان
• کاهش انتقال بعضی خطاهای سمت بار به خروجی کنترلر
• امکان افزایش تعداد یا نوع کنتاکت‌های موردنیاز

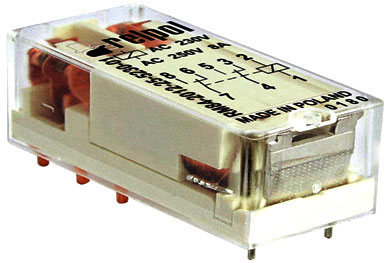

رله روبردی یا PCB Relay چیست؟

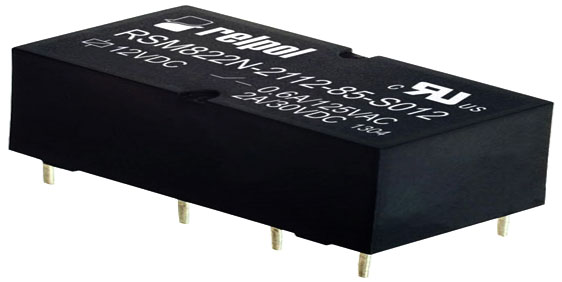

PCB Relay مستقیماً روی برد مدار چاپی لحیم می‌شود و در بسیاری از لوازم خانگی، UPS، بردهای کنترل، تجهیزات مخابراتی، منابع تغذیه، تجهیزات صوتی و مدارهای صنعتی دیده می‌شود.

یکی از خرابی‌های رایج در تعمیر برد، فرسودگی یا سوختگی کنتاکت‌های رله روبردی است. در این حالت ممکن است صدای فعال‌شدن رله شنیده شود اما بار روشن نشود. دلیل این اتفاق آن است که سالم بودن بوبین به معنی سالم بودن کنتاکت‌ها نیست.

مشخصات مهم هنگام تعویض رله PCB

• ولتاژ نامی بوبین
• چیدمان و فاصله پایه‌ها
• NO، NC یا Changeover بودن کنتاکت
• ظرفیت جریان برای نوع بار واقعی
• ابعاد بدنه و ارتفاع
• مقاومت بوبین
• نوع آب‌بندی و شرایط محیطی

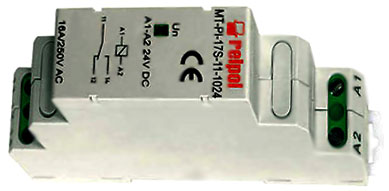

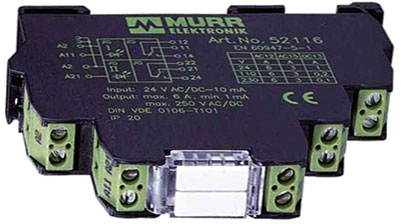

رله ریلی چیست و چرا روی DIN Rail نصب می‌شود؟

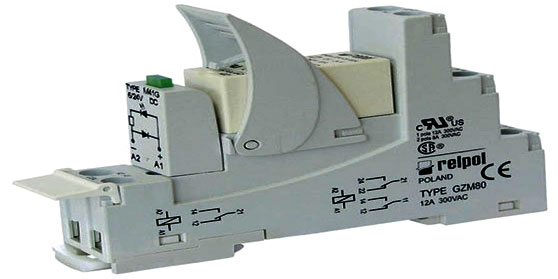

رله ریلی به تجهیز یا ماژولی گفته می‌شود که برای نصب سریع در تابلو برق روی DIN Rail طراحی شده است. استفاده از ریل ۳۵ میلی‌متری، مونتاژ، تعمیر و تعویض تجهیزات داخل تابلو را ساده‌تر می‌کند.

بعضی رله‌های ریلی درواقع ترکیبی از یک رله پلاگین و سوکت ریلی هستند و بعضی دیگر به‌صورت ماژول باریک Interface ساخته می‌شوند. در پروژه‌های متراکم، عرض ماژول اهمیت زیادی دارد.

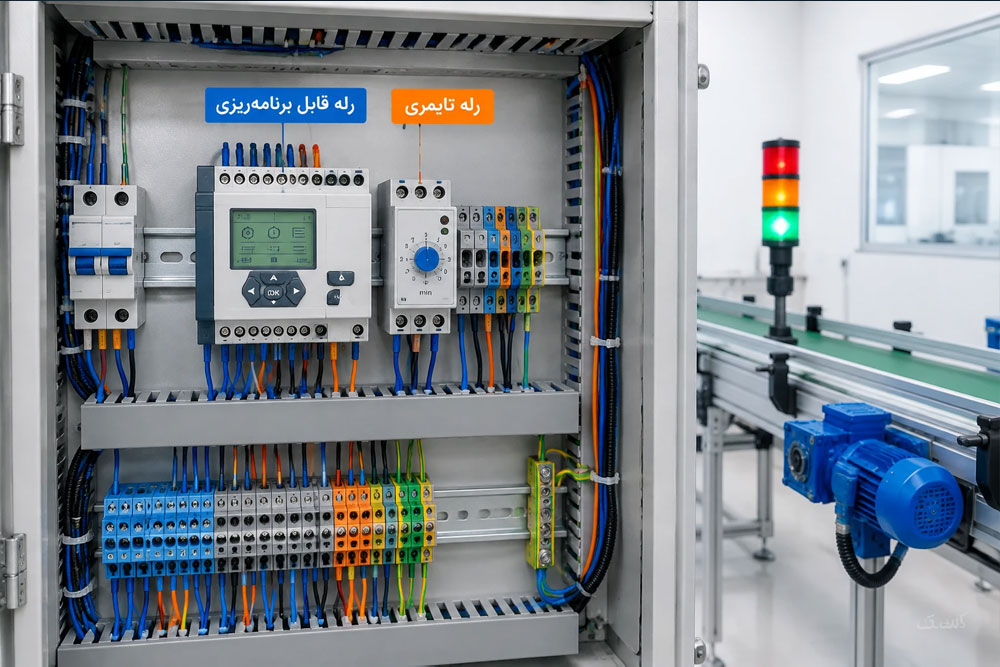

رله قابل برنامه‌ریزی چیست؟

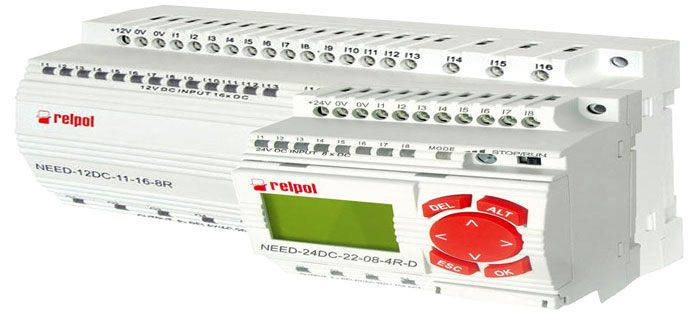

Programmable Relay یا Smart Relay از نظر کاربرد بیشتر شبیه یک کنترلر کوچک قابل برنامه‌ریزی است تا یک رله الکترومکانیکی ساده. تجهیزاتی مانند Siemens LOGO!، Schneider Zelio و محصولات مشابه برای پروژه‌های کوچک اتوماسیون، کنترل پمپ، روشنایی، تهویه و ماشین‌آلات ساده استفاده می‌شوند.

تعداد ورودی و خروجی، نوع خروجی رله‌ای یا ترانزیستوری، ورودی آنالوگ، شبکه ارتباطی، ساعت داخلی، نمایشگر و روش برنامه‌نویسی به مدل تجهیز بستگی دارد.

چه زمانی رله قابل برنامه‌ریزی انتخاب کنیم؟

• تعداد ورودی و خروجی کم است.
• منطق کنترلی از چند رله و تایمر ساده پیچیده‌تر شده است.
• نیاز به Timer، Counter و برنامه زمانی وجود دارد.
• فضای تابلو محدود است.
• پروژه به PLC کامل و ماژول‌های گسترده نیاز ندارد.

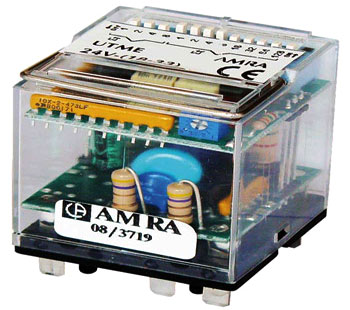

رله تایمری چیست و چه کاربردی دارد؟

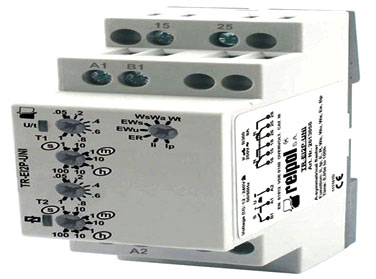

رله تایمری یا Timer Relay تغییر وضعیت خروجی را بر اساس زمان انجام می‌دهد. این تجهیزات در مدارهای تأخیر در وصل، تأخیر در قطع، کنترل پمپ، فن، روشنایی، توالی راه‌اندازی تجهیزات و مدارهای صنعتی کاربرد دارند.

حالت‌های پرکاربرد تایمر صنعتی

• On Delay: خروجی پس از گذشت زمان تنظیم‌شده فعال می‌شود.
• Off Delay: خروجی پس از برداشتن فرمان، برای مدت مشخص فعال باقی می‌ماند.
• Interval: پس از تحریک، خروجی برای مدت مشخص فعال می‌شود.
• Flasher: خروجی به‌صورت تناوبی روشن و خاموش می‌شود.
• Star-Delta: در تایمرهای مخصوص، توالی ستاره و مثلث موتور را مدیریت می‌کند.

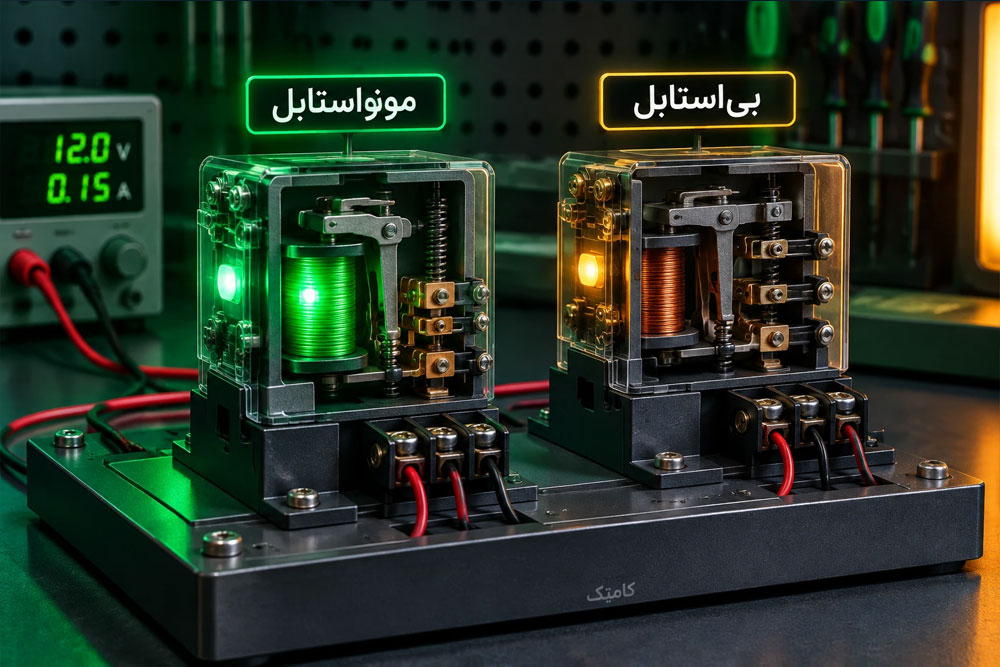

رله آنی، Monostable و Bistable چه تفاوتی دارند؟

رله Monostable

در رله مونواستابل، با تحریک بوبین وضعیت کنتاکت تغییر می‌کند و پس از قطع تحریک، فنر رله آن را به حالت اولیه بازمی‌گرداند. بخش بزرگی از رله‌های معمولی صنعتی از این نوع هستند.

رله Bistable یا Latching

در رله بی‌استابل یا لچینگ، وضعیت رله بدون نیاز به تغذیه دائم بوبین حفظ می‌شود. بسته به طراحی، تغییر وضعیت ممکن است با دو سیم‌پیچ Set و Reset یا با پالس‌هایی با پلاریته متفاوت انجام شود.

این رله‌ها برای مدارهایی مفید هستند که حفظ وضعیت با مصرف انرژی پایین اهمیت دارد.

رله تأخیر زمانی چگونه عمل می‌کند؟

رله تأخیر زمانی یکی از انواع تایمرهای صنعتی است. بر خلاف رله آنی که تقریباً بلافاصله پس از تحریک تغییر وضعیت می‌دهد، در این تجهیز زمان تغییر کنتاکت بر اساس مقدار تنظیم‌شده تعیین می‌شود.

در نقشه و دیتاشیت باید دقیقاً بررسی شود که تأخیر مربوط به وصل، قطع، تحریک ورودی یا آزادشدن ورودی است. استفاده از اصطلاحات عمومی بدون بررسی دیاگرام عملکرد می‌تواند باعث سیم‌بندی اشتباه شود.

رله‌های ویژه برای چه کاربردهایی ساخته می‌شوند؟

در صنایع مختلف رله‌هایی با عملکرد خاص وجود دارند که نمی‌توان آن‌ها را فقط در گروه رله‌های عمومی قرار داد. Impulse Relay، Step Relay، Latching Relay، Control Relay و Flasher Relay نمونه‌هایی از این تجهیزات هستند.

در پروژه‌های حساس، انتخاب رله باید بر اساس استاندارد کاربرد، تعداد سیکل کاری، شرایط محیطی، نوع بار، قابلیت اطمینان و روش تشخیص خرابی انجام شود.

رله SSR چیست و چه تفاوتی با رله مکانیکی دارد؟

SSR یا Solid State Relay رله‌ای بدون کنتاکت مکانیکی است که برای سوئیچ بار از قطعات نیمه‌هادی مانند Triac، Thyristor یا MOSFET استفاده می‌کند. نبود کنتاکت مکانیکی باعث می‌شود عملیات سوئیچینگ بی‌صدا باشد و سایش مکانیکی وجود نداشته باشد.

رله‌های ایمنی و حفاظتی در برق صنعتی چگونه کار می‌کنند؟

Safety Relay یا رله ایمنی چیست؟

Safety Relay صرفاً یک رله برای جداسازی دو ولتاژ نیست. این تجهیز برای پیاده‌سازی عملکردهای ایمنی ماشین مانند Emergency Stop، حفاظ درب، Light Curtain و سیستم Two-Hand طراحی می‌شود.

بسته به مدل، رله ایمنی می‌تواند دارای معماری چندکاناله، مانیتورینگ اتصال کوتاه، کنترل کنتاکتورهای خروجی و کنتاکت‌های هدایت‌شونده مکانیکی باشد. سطح ایمنی کل سیستم به طراحی مدار، سنسورها، عملگرها و ارزیابی ریسک وابسته است و فقط با اضافه‌کردن یک Safety Relay تضمین نمی‌شود.

کاربردهای رایج رله ایمنی

• شستی توقف اضطراری
• سوئیچ درِ حفاظ دستگاه
• پرده نوری ایمنی
• کنترل دو دستی
• مانیتورینگ کنتاکتورهای خروجی
• کنترل بعضی سنسورهای ایمنی ماشین‌آلات

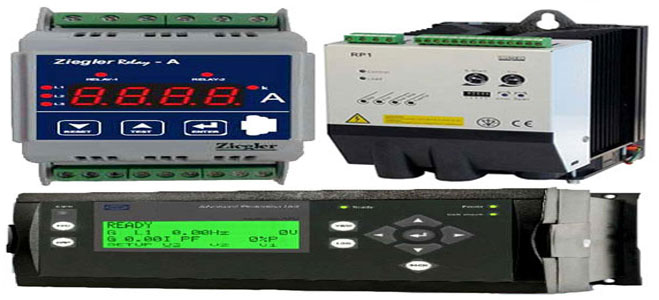

رله حفاظتی چیست و چگونه فرمان قطع می‌دهد؟

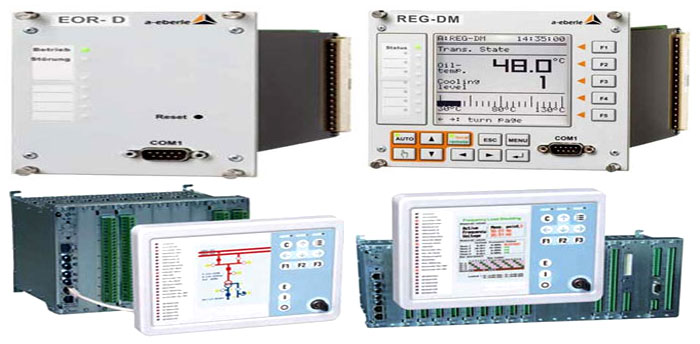

Protective Relay یا رله حفاظتی کمیت‌هایی مانند جریان، ولتاژ، فرکانس، توان یا امپدانس را اندازه‌گیری می‌کند و در صورت تشخیص شرایط خطا، فرمان لازم را به سیستم قطع می‌دهد. در شبکه قدرت، این فرمان معمولاً به مدار Trip کلید قدرت یا Circuit Breaker ارسال می‌شود.

مهم‌ترین حفاظت‌های مورد استفاده

• Overcurrent یا اضافه‌جریان
• Earth Fault یا خطای زمین
• Under/Over Voltage یا افت و افزایش ولتاژ
• Differential Protection یا حفاظت دیفرانسیل
• Distance Protection یا حفاظت دیستانس
• Thermal Protection یا حفاظت حرارتی
• Under/Over Frequency یا حفاظت فرکانسی

رله حفاظتی مدرن فقط یک کنتاکت ساده نیست؛ بسیاری از مدل‌ها دارای ثبت رخداد، اندازه‌گیری، ارتباط شبکه، Event Log و قابلیت تنظیم پارامترهای حفاظتی هستند.

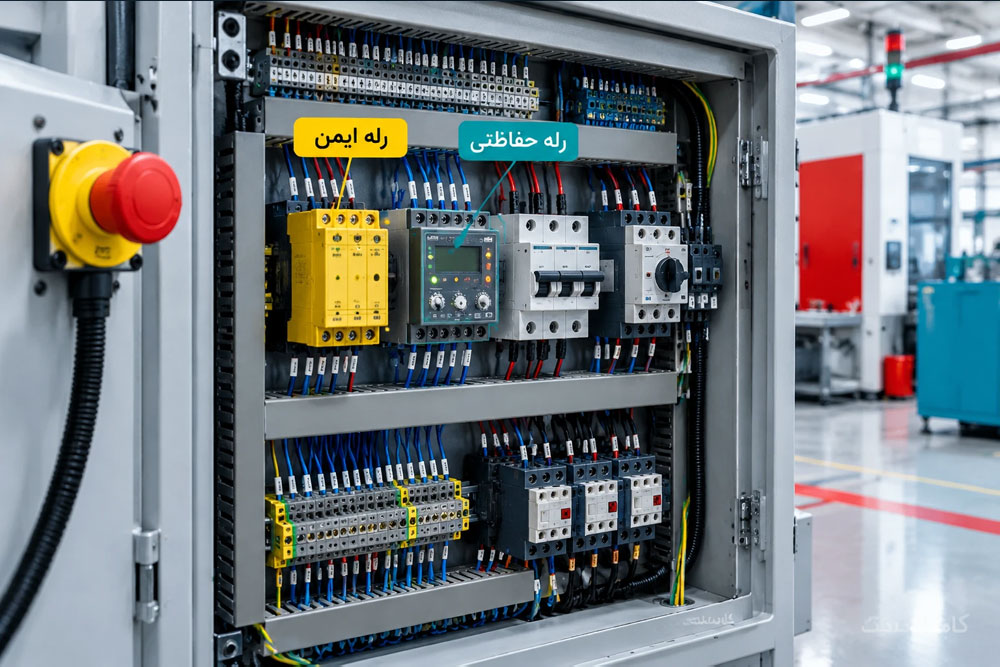

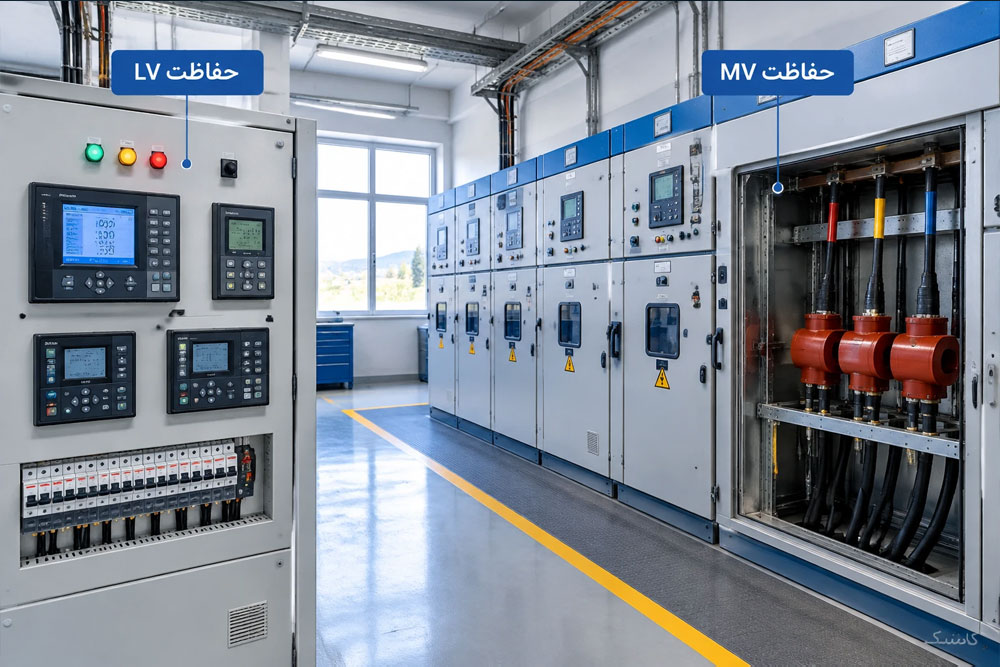

رله حفاظتی LV برای شبکه فشار ضعیف

تجهیزات حفاظتی LV یا Low Voltage برای مدارهای فشار ضعیف به‌کار می‌روند. این تجهیزات ممکن است برای کنترل اضافه‌بار، قطع فاز، جابه‌جایی فاز، عدم تعادل ولتاژ، افزایش یا کاهش ولتاژ و سایر شرایط غیرعادی استفاده شوند.

در مدار موتور، رله حفاظتی باید متناسب با توان موتور، جریان نامی، روش راه‌اندازی و شرایط کاری تنظیم شود. تنظیم نادرست می‌تواند باعث Trip بی‌مورد یا برعکس، عدم حفاظت مؤثر شود.

رله حفاظتی MV در شبکه فشار متوسط

رله‌های حفاظتی MV در فیدرها، موتورهای فشار متوسط، ترانسفورماتورها و شبکه‌های توزیع استفاده می‌شوند. جریان و ولتاژ موردنیاز رله معمولاً از طریق CT و VT/PT مناسب در اختیار تجهیز حفاظتی قرار می‌گیرد.

نوع حفاظت می‌تواند شامل اضافه‌جریان، خطای زمین، دیفرانسیل، دیستانس، حفاظت موتور، سنکرون‌چک و سایر فانکشن‌های حفاظتی باشد. انتخاب و تنظیم این تجهیزات باید بر اساس مطالعات سیستم قدرت و هماهنگی حفاظتی انجام شود.

Earth Fault چیست و رله ارت فالت چه وظیفه‌ای دارد؟

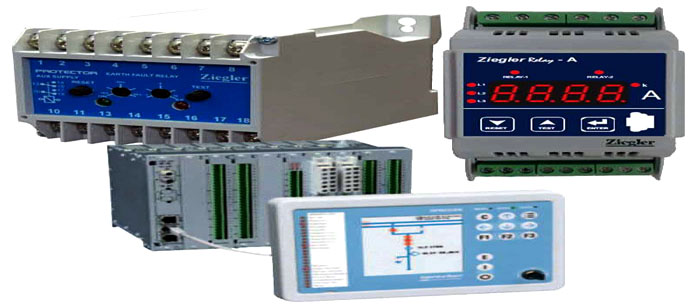

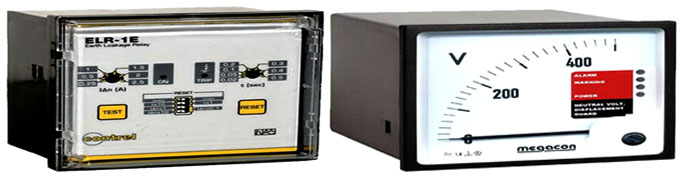

Earth Fault Relay برای تشخیص جریان خطای زمین به‌کار می‌رود. این تجهیز بسته به سیستم می‌تواند جریان باقیمانده یا سیگنال CT مخصوص را اندازه‌گیری کند و پس از عبور مقدار اندازه‌گیری‌شده از حد تنظیم، خروجی Trip یا Alarm صادر کند.

رله ارت فالت معمولاً خودش مسیر جریان اصلی قدرت را قطع نمی‌کند؛ بلکه به کنتاکتور، شنت‌تریپ یا مدار قطع کلید حفاظتی فرمان می‌دهد.

رله ارت فالت تابلویی چگونه نصب می‌شود؟

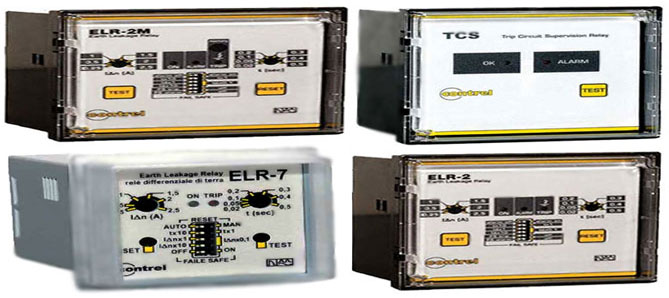

رله ارت فالت تابلویی معمولاً روی درِ تابلو یا پنل نصب می‌شود و تنظیمات و وضعیت آن در دسترس اپراتور قرار دارد. برخی مدل‌ها امکان تنظیم Pickup Current، Delay Time، Reset و Alarm را فراهم می‌کنند.

در سیم‌بندی ارت فالت چه چیزهایی مهم است؟

• نوع CT و نسبت تبدیل آن
• جهت عبور هادی‌ها از CT
• محدوده تنظیم جریان خطا
• زمان تأخیر Trip
• هماهنگی با حفاظت‌های بالادست و پایین‌دست
• نوع خروجی Trip

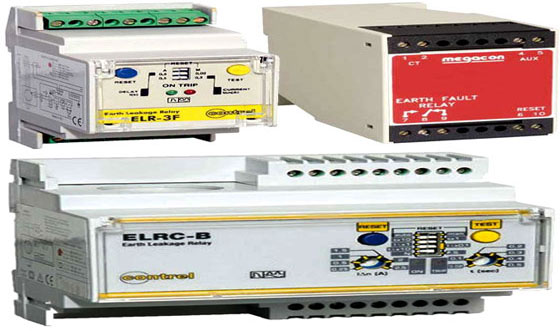

رله ارت فالت ریلی چه تفاوتی دارد؟

مدل ریلی برای نصب داخل تابلو روی DIN Rail طراحی شده و معمولاً فضای کمتری نسبت به مدل پنلی اشغال می‌کند. اصول اندازه‌گیری و عملکرد به طراحی دستگاه بستگی دارد، اما در همه موارد باید CT، محدوده تنظیم و نوع سیستم شبکه با مدل رله سازگار باشد.

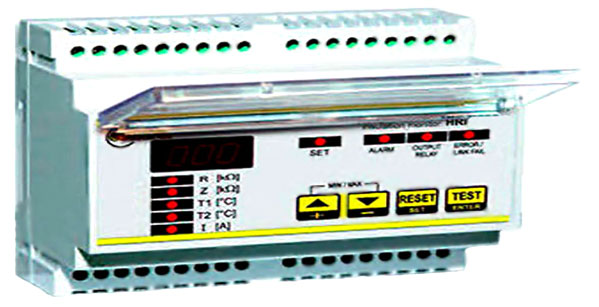

رله بیمارستانی و مانیتورینگ ایزولاسیون چیست؟

در تأسیسات پزشکی، تجهیزی که گاهی در بازار با عنوان «رله بیمارستانی» معرفی می‌شود، در بسیاری از کاربردها درواقع یک Insulation Monitoring Device یا IMD است. این تجهیز وضعیت عایقی سیستم IT پزشکی را پایش می‌کند.

هدف در سیستم‌های پزشکی فقط قطع فوری برق نیست. در برخی سیستم‌های Medical IT، حفظ پیوستگی تغذیه اهمیت بالایی دارد و اولین خطای عایقی می‌تواند باعث هشدار شود تا خطا شناسایی و رفع شود. منطق Alarm و Trip باید مطابق طراحی تأسیسات و الزامات ایمنی همان پروژه تعیین شود.

رله مانیتورینگ دما چگونه از تجهیزات محافظت می‌کند؟

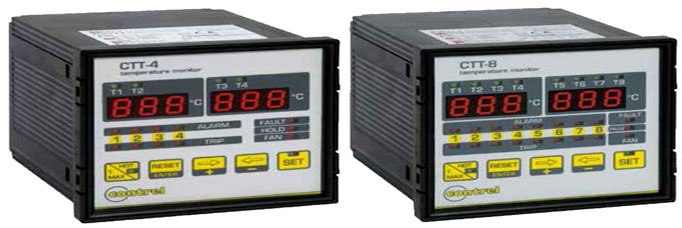

Temperature Monitoring Relay ورودی سنسور دما را دریافت می‌کند و در صورت عبور دما از Setpoint تعریف‌شده، خروجی Alarm یا Trip را فعال می‌کند. برخی مدل‌ها از سنسورهای PT100، PTC یا سایر ورودی‌های دمایی پشتیبانی می‌کنند.

کاربردهای رله مانیتورینگ دما

• حفاظت سیم‌پیچ موتور
• پایش دمای ترانسفورماتور
• کنترل فن و سیستم خنک‌کننده
• پایش دمای تابلو برق
• آلارم افزایش دمای تجهیزات

نوع سنسور را نمی‌توان بدون بررسی ورودی دستگاه تغییر داد. برای مثال ورودی PT100 با ورودی PTC رفتار یکسانی ندارد.

رله اندازه‌گیری مقاومت زمین چه کاربردی دارد؟

تجهیزات Ground Resistance Monitoring برای پایش وضعیت سیستم اتصال زمین در کاربردهای خاص استفاده می‌شوند. در بعضی مدل‌ها، اگر مقدار اندازه‌گیری‌شده از حد تعیین‌شده خارج شود، خروجی Alarm یا فرمان کنترلی فعال می‌شود.

روش اندازه‌گیری مقاومت زمین، نوع سیستم شبکه و نحوه نصب دستگاه اهمیت زیادی دارد. نمی‌توان هر رله پایش ارت را جایگزین دستگاه تست چاه ارت یا هر روش اندازه‌گیری دیگری کرد. دیتاشیت سازنده و روش نصب همان مدل ملاک اصلی است.

چگونه رله مناسب را برای پروژه انتخاب کنیم؟

انتخاب رله فقط با گفتن «یک رله ۲۴ ولت می‌خواهم» کامل نمی‌شود. برای انتخاب حرفه‌ای باید اطلاعات مدار فرمان و بار را مشخص کنید.

آموزش سیم‌بندی رله به روش عملی در کلاس

روش واقعی یادگیری رله این نیست که فقط شکل پایه‌ها را حفظ کنید. در کلاس باید یک رله واقعی، منبع تغذیه، مولتی‌متر و بار آزمایشی در اختیار هنرجو قرار گیرد تا مسیر فرمان را مرحله‌به‌مرحله اندازه‌گیری کند. 🛠️

مرحله اول: شناسایی بوبین با مولتی‌متر

1. تغذیه مدار را کاملاً قطع کنید.
2. دیاگرام پایه‌های رله را روی بدنه پیدا کنید.
3. مولتی‌متر را روی مقاومت قرار دهید.
4. مقاومت بوبین را بین دو پایه Coil اندازه‌گیری کنید.
5. مقدار اندازه‌گیری‌شده را با رله مشابه یا دیتاشیت مقایسه کنید.

بوبین قطع‌شده معمولاً مقاومت بی‌نهایت نشان می‌دهد. اتصال کوتاه شدید بوبین نیز می‌تواند باعث جریان غیرعادی شود، اما فقط با مشاهده یک عدد مقاومت نباید بدون دیتاشیت نتیجه قطعی گرفت.

مرحله دوم: پیدا کردن COM، NO و NC

در حالت بدون تحریک، بین COM و NC پیوستگی وجود دارد و COM به NO متصل نیست. پس از اعمال ولتاژ صحیح به بوبین، وضعیت باید برعکس شود.

مرحله سوم: تحریک بوبین با منبع مناسب

اگر بوبین 24VDC است، منبع روی ولتاژ مناسب تنظیم می‌شود. بهتر است هنگام تست از Current Limit مناسب استفاده شود. پس از تحریک باید صدای حرکت مکانیزم شنیده شود و وضعیت کنتاکت‌ها تغییر کند.

مرحله چهارم: اتصال رله به خروجی PLC

قبل از اتصال باید نوع خروجی PLC مشخص شود. در خروجی ترانزیستوری DC، پلاریته و نوع PNP یا NPN اهمیت دارد. در خروجی رله‌ای PLC، محدودیت‌های خود کنتاکت خروجی باید بررسی شود.

برای بوبین DC، قرار دادن دیود Flyback در بسیاری از مدارها روش متداولی برای محدودکردن ولتاژ برگشتی است، اما جهت دیود باید صحیح باشد و باید توجه داشت که دیود می‌تواند زمان Release رله را افزایش دهد. در ماژول‌هایی که Suppression داخلی دارند، دیتاشیت تعیین‌کننده است.

مرحله پنجم: ساخت مدار استارت و استپ

بعد از شناخت رله، هنرجو باید مدار فرمانی شامل شستی Start، شستی Stop، کنتاکت خودنگهدار و کنتاکتور را ببندد. این تمرین پایه بسیاری از مدارهای صنعتی است و مفاهیم خودنگهداری، اینترلاک و حفاظت را به‌صورت واقعی آموزش می‌دهد. در مباحث آموزش برق ساختمان نیز شناخت مدارهای فرمان و تجهیزات قطع و وصل به درک بهتر سیستم‌های الکتریکی کمک می‌کند.

نحوه تست رله با مولتی‌متر

یکی از جست‌وجوهای رایج کاربران، «چگونه رله را تست کنیم» است. تست کامل یک رله چند بخش دارد و فقط شنیدن صدای تق کافی نیست.

چک‌لیست تست رله الکترومکانیکی

• بررسی ظاهری بدنه، سوختگی و تغییر رنگ
• بررسی مقاومت بوبین
• کنترل عدم اتصال بوبین به کنتاکت‌ها در حالت بدون تغذیه
• تشخیص COM، NO و NC
• اعمال ولتاژ صحیح بوبین
• بررسی تغییر وضعیت کنتاکت‌ها
• اندازه‌گیری مقاومت کنتاکت بسته
• تست عملکرد زیر بار مناسب در صورت نیاز

ممکن است رله در حالت بدون بار با مولتی‌متر سالم به نظر برسد اما زیر بار دچار افت ولتاژ شود. کنتاکت اکسیدشده یا سوخته می‌تواند در جریان واقعی مشکل ایجاد کند.

خرابی‌های رایج رله و روش عیب‌یابی

آیا می‌توان کنتاکت سوخته رله را تمیز کرد؟

در برخی رله‌های باز و قابل سرویس، بررسی کنتاکت از نظر آموزشی امکان‌پذیر است، اما در بسیاری از رله‌های صنعتی و روبردی، تعویض رله معیوب مطمئن‌تر از تعمیر کنتاکت فرسوده است. سنباده‌زدن غیراصولی می‌تواند سطح و پوشش کنتاکت را خراب کند و مقاومت تماس را افزایش دهد.

رله را چطور در تعمیر برد الکترونیکی عیب‌یابی کنیم؟

در تعمیر برد، ابتدا باید مشخص شود مشکل از بخش فرمان است یا بخش خروجی. اگر رله عمل نمی‌کند، مسیر درایور شامل ترانزیستور، MOSFET، آی‌سی درایور، مقاومت‌ها، دیود محافظ و تغذیه بوبین بررسی می‌شود.

اگر بوبین تحریک می‌شود اما بار کار نمی‌کند، مسیر COM و NO یا NC، لحیم پایه‌ها، کانکتورها و خود کنتاکت بررسی می‌شوند. در کلاس‌های تعمیر برد لوازم مشاهده عملکرد رله روی برد واقعی کمک می‌کند ارتباط مدار فرمان با بارهایی مانند پمپ، موتور، شیر برقی و هیتر بهتر درک شود.

روش عیب‌یابی رله روی برد

1. مدل و ولتاژ بوبین رله را مشخص کنید.
2. شماتیک یا مسیر PCB را بررسی کنید.
3. ولتاژ دو سر بوبین را هنگام صدور فرمان اندازه بگیرید.
4. درایور بوبین را بررسی کنید.
5. دیود محافظ موازی بوبین را تست کنید.
6. تغییر وضعیت COM، NO و NC را اندازه بگیرید.
7. افت ولتاژ روی کنتاکت در حالت بار را بررسی کنید.

مسیر واقعی یادگیری رله، کنتاکتور و مدار فرمان

برای یادگیری برق صنعتی، حفظ کردن ده‌ها مدل رله فایده زیادی ندارد. مسیر مؤثر این است که از یک مدار ساده شروع کنید و هر مرحله را با اندازه‌گیری واقعی تکمیل کنید.

اشتباهات رایج در انتخاب و نصب رله

• انتخاب رله فقط بر اساس جریان نوشته‌شده روی بدنه
• بی‌توجهی به AC یا DC بودن بوبین
• وصل بار موتوری سنگین به رله کوچک
• ندیدن جریان هجومی بار
• استفاده نکردن از حفاظت مناسب برای بار سلفی
• اشتباه در تشخیص NO و NC
• استفاده از خروجی PLC بیش از جریان مجاز
• نادیده گرفتن دمای محیط تابلو
• تعویض رله بدون بررسی علت اصلی سوختن آن
• اعتماد به صدای کلیک به‌عنوان تنها معیار سالم بودن رله

سوالات متداول درباره رله‌های صنعتی

رله ۲۴ ولت چیست؟

معمولاً منظور رله‌ای است که بوبین آن برای ولتاژ نامی 24V طراحی شده است. باید بررسی شود ولتاژ بوبین 24VDC یا 24VAC است. ظرفیت کنتاکت موضوع جداگانه‌ای است.

آیا می‌توان به‌جای رله ۱۲ ولت از رله ۲۴ ولت استفاده کرد؟

به‌صورت مستقیم خیر. بوبین باید با ولتاژ مدار فرمان سازگار باشد. در ولتاژ کمتر ممکن است رله به‌درستی جذب نکند و در ولتاژ بالاتر احتمال آسیب‌دیدن بوبین وجود دارد.

چرا رله کلیک می‌کند ولی دستگاه روشن نمی‌شود؟

ممکن است بوبین و مکانیزم رله سالم باشند اما کنتاکت‌ها سوخته، اکسیدشده یا مسیر PCB قطع شده باشد. این وضعیت در تعمیر برد بسیار دیده می‌شود.

برای موتور از رله استفاده کنیم یا کنتاکتور؟

برای بسیاری از موتورهای صنعتی، کنتاکتور متناسب با رده کاری موتور انتخاب مناسب‌تری است. رله می‌تواند در بخش فرمان یا Interface مدار قرار گیرد. انتخاب نهایی باید بر اساس مشخصات موتور و تجهیزات حفاظتی انجام شود.

دیود کنار بوبین رله چه کاری انجام می‌دهد؟

در بوبین DC، هنگام قطع جریان یک ولتاژ القایی ایجاد می‌شود. دیود Flyback می‌تواند مسیر تخلیه انرژی میدان مغناطیسی را فراهم کند و پیک ولتاژ روی ترانزیستور یا خروجی کنترل را کاهش دهد. پلاریته آن باید صحیح باشد.

چرا کنتاکت رله به هم می‌چسبد؟

جریان راه‌اندازی زیاد، انتخاب رله ضعیف، قوس الکتریکی شدید یا تعداد زیاد عملیات می‌تواند باعث فرسودگی و جوش‌خوردن کنتاکت شود. نوع بار در این مشکل بسیار مهم است.

برای یادگیری رله از کجا شروع کنیم؟

بهترین شروع، یک رله کم‌ولتاژ، منبع تغذیه آزمایشگاهی و مولتی‌متر است. ابتدا Coil و کنتاکت‌ها را اندازه‌گیری کنید، سپس یک بار ساده را کنترل کنید و بعد به مدار Start/Stop، تایمر، کنتاکتور، PLC و مدارهای حفاظتی برسید.
