کلاس آموزش سیم کشی و برق ساختمان

آموزش برق ساختمان از پایه تا اجرای کامل پروژه

دوره آموزش برق ساختمان یک مسیر عملی برای یادگیری برق‌کاری از سطح مقدماتی تا اجرای مدارهای واقعی ساختمان است. هنرجو ابتدا با مفاهیمی مانند ولتاژ، جریان، مقاومت، توان، ایمنی برق و روش صحیح اندازه‌گیری آشنا می‌شود و سپس مهارت‌هایی مانند سیم‌کشی ساختمان، نصب کلید و پریز، مونتاژ تابلو برق، اجرای روشنایی، ارتینگ، نقشه‌خوانی، عیب‌یابی برق، برق اضطراری و سیستم‌های جانبی ساختمان را به‌صورت مرحله‌ای تمرین می‌کند.

در بخش‌های تکمیلی کلاس، موضوعاتی مانند تابلو توزیع، MCB، RCD، RCBO، SPD، برق سه‌فاز، کنتاکتور، آیفون تصویری، دوربین مداربسته، شبکه پسیو، فیبر نوری، اعلام حریق، UPS، آنتن مرکزی، سانترال و تجهیزات هوشمندسازی ساختمان نیز بررسی می‌شوند. هدف این است که کارآموز فقط چند مدار آماده را حفظ نکند؛ بلکه بتواند نقشه را بخواند، مسیر سیم‌کشی را تحلیل کند، تجهیزات مناسب را انتخاب کند و بعد از اجرا، مدار را تست و عیب‌یابی کند.

در ابتدای کلاس، ساختار برق ساختمان از محل ورود انرژی تا مصرف‌کننده بررسی می‌شود. هنرجو می‌آموزد برق چگونه از کنتور و تابلو اصلی به مدارهای روشنایی، پریز، تجهیزات سرمایشی، بارهای اختصاصی و سیستم‌های جانبی توزیع می‌شود و هر بخش چه نوع حفاظت و سیم‌کشی نیاز دارد.

شناخت ولتاژ، جریان، مقاومت و توان در برق ساختمان

• ولتاژ الکتریکی (Voltage)
• جریان الکتریکی (Current)
• مقاومت الکتریکی (Resistance)
• توان الکتریکی (Power)
• انرژی الکتریکی (Electrical Energy)
• قانون اهم (Ohm’s Law)
• رابطه توان، ولتاژ و جریان
• جریان متناوب AC
• جریان مستقیم DC
• مفهوم فرکانس در برق AC

کاربرد قانون اهم در عیب‌یابی مدارهای ساختمان

در کلاس، فرمول‌ها فقط به‌صورت تئوری آموزش داده نمی‌شوند. هنرجو یاد می‌گیرد نتیجه اندازه‌گیری ولتاژ، مقاومت و جریان را به رفتار واقعی مدار مرتبط کند و برای تشخیص قطعی، اتصال ضعیف، اضافه‌بار، اتصال کوتاه و خرابی مصرف‌کننده از اندازه‌گیری صحیح استفاده کند.

آموزش کار با ابزارهای برق‌کاری ساختمان

شناخت ابزار یکی از پایه‌های برق‌کاری ایمن است. استفاده اشتباه از مولتی‌متر، تستر ولتاژ یا آمپرمتر می‌تواند نتیجه اندازه‌گیری را اشتباه نشان دهد و در بعضی شرایط خطر برق‌گرفتگی یا آسیب به ابزار ایجاد کند.

ابزارهای ضروری برای برق‌کاری ساختمان

• مولتی‌متر دیجیتال (Digital Multimeter)
• تستر ولتاژ دوپل (Two-Pole Voltage Tester)
• فازمتر برای کاربردهای محدود
• آمپرمتر کلمپی (Clamp Meter)
• تستر عایقی (Insulation Tester)
• تستر محافظ جان (RCD Tester)
• تستر پریز (Socket Tester)
• فنر سیم‌کشی
• سیم‌لخت‌کن (Wire Stripper)
• پرس سرسیم (Crimping Tool)
• پیچ‌گوشتی عایق
• متر و ابزار اندازه‌گیری
• چراغ کار و تجهیزات حفاظت فردی

انتخاب ابزار مناسب برای هر تست الکتریکی

تست وجود ولتاژ، اندازه‌گیری جریان، بررسی پیوستگی، اندازه‌گیری مقاومت عایقی و تست RCD هرکدام ابزار و روش متفاوتی دارند. یکی از نکات مهم کلاس این است که هنرجو بداند چه چیزی را با چه ابزاری اندازه‌گیری کند و از یک فازمتر ساده برای تمام تست‌های برق استفاده نکند.

آموزش سیم و کابل مناسب برق ساختمان

انتخاب سیم و کابل فقط براساس یک عدد ثابت انجام نمی‌شود. جریان مصرف‌کننده، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، تعداد هادی‌های عبوری و نوع حفاظت مدار همگی در انتخاب سطح مقطع و نوع کابل مؤثر هستند.

شناخت سیم افشان، مفتولی و کابل‌های ساختمانی

• سیم افشان
• سیم مفتولی
• کابل چندرشته
• کابل قدرت
• کابل فرمان
• هادی حفاظتی ارت
• کابل‌های مقاوم در شرایط ویژه
• کابل‌های کم‌دود یا مقاوم در برابر حریق در کاربردهای مشخص

انتخاب سطح مقطع براساس بار و روش نصب

در کارگاه روش انتخاب سطح مقطع با توجه به شرایط واقعی مدار بررسی می‌شود. هنرجو یاد می‌گیرد استفاده همیشگی از یک سایز سیم برای تمام مصرف‌کننده‌ها روش حرفه‌ای نیست و هماهنگی بین هادی، جریان بار، افت ولتاژ و کلید حفاظتی اهمیت زیادی دارد.

آموزش رنگ‌بندی فاز، نول و ارت ساختمان

تفکیک صحیح هادی‌ها باعث کاهش خطا هنگام نصب، تعمیر و توسعه مدار می‌شود. در دوره، روش شناسایی و برچسب‌گذاری فاز، نول، ارت و مدارهای مختلف تابلو آموزش داده می‌شود.

شناسایی هادی حفاظتی، نول و فاز

• هادی حفاظتی PE
• هادی نول N
• هادی‌های فاز L
• شماره‌گذاری مدارها
• برچسب‌گذاری کابل‌ها
• تفکیک نول مدارهای مختلف در تابلوهای دارای حفاظت نشتی

روش تشخیص سیم در ساختمان‌های قدیمی

در ساختمان‌های قدیمی نمی‌توان فقط براساس رنگ سیم تصمیم گرفت. ممکن است رنگ‌بندی در تعمیرات قبلی تغییر کرده باشد؛ بنابراین هویت هر هادی باید با تست و اندازه‌گیری صحیح مشخص شود.

آموزش لوله‌گذاری و مسیر سیم‌کشی داخل ساختمان

قبل از عبور سیم باید مسیر لوله‌ها، قوطی‌ها، جعبه‌های تقسیم، تابلو و محل مصرف‌کننده‌ها براساس نقشه اجرایی مشخص شود. طراحی درست مسیر، تعمیرات آینده و توسعه سیستم را ساده‌تر می‌کند.

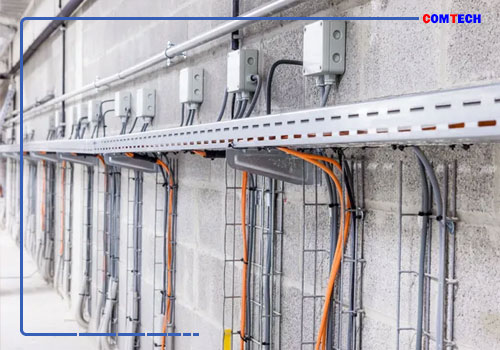

اجرای سیم‌کشی توکار، روکار، داکت و ترانکینگ

• لوله PVC
• لوله خرطومی متناسب با کاربرد
• لوله فلزی در شرایط موردنیاز
• داکت
• ترانکینگ
• سینی کابل
• جعبه تقسیم
• قوطی کلید و پریز
• تفکیک مسیر برق و دیتا

طراحی مسیر مناسب برای تعمیرات آینده

مسیرهای منظم، قابل شناسایی و مستندسازی‌شده باعث می‌شوند در آینده پیدا کردن کابل، اضافه کردن مدار جدید و رفع خرابی با تخریب کمتری انجام شود.

آموزش نصب کلیدهای روشنایی ساختمان

مدارهای روشنایی از اولین تمرین‌های عملی کلاس هستند. هنرجو ابتدا منطق قطع و وصل فاز را یاد می‌گیرد و سپس انواع مدارهای کنترل روشنایی را روی پنل آموزشی اجرا می‌کند.

سیم‌کشی کلید یک‌پل، دوپل، تبدیل و صلیبی

• کلید یک‌پل (Single Pole Switch)
• کلید دوپل (Double Switch)
• کلید تبدیل (Two-Way Switch)
• کلید صلیبی (Intermediate Switch)
• شاسی زنگ (Push Button)
• دیمر (Dimmer)
• کنترل چندنقطه‌ای روشنایی

ترسیم مدار روشنایی قبل از سیم‌کشی

هنرجو ابتدا مدار را روی کاغذ یا نقشه بررسی می‌کند، مسیر فاز و برگشت چراغ را تشخیص می‌دهد و سپس سیم‌کشی را انجام می‌دهد تا وابستگی به حفظ کردن رنگ سیم‌ها کاهش پیدا کند.

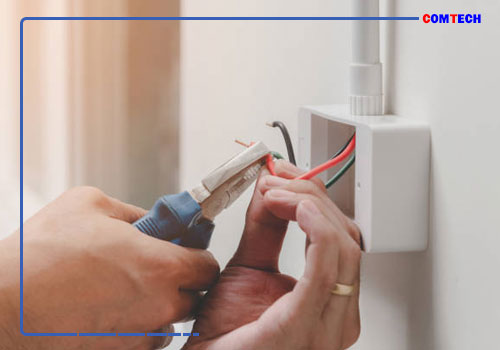

آموزش نصب پریز برق با حفاظت مناسب

در نصب پریز باید اتصال فاز، نول و ارت، کیفیت ترمینال‌بندی، سطح مقطع سیم، نوع مدار حفاظتی و شرایط مصرف‌کننده بررسی شوند.

نصب پریز برق، شبکه، تلفن و آنتن

• پریز برق
• پریز ارت‌دار
• پریز شبکه
• پریز تلفن
• پریز آنتن
• پریزهای اختصاصی تجهیزات

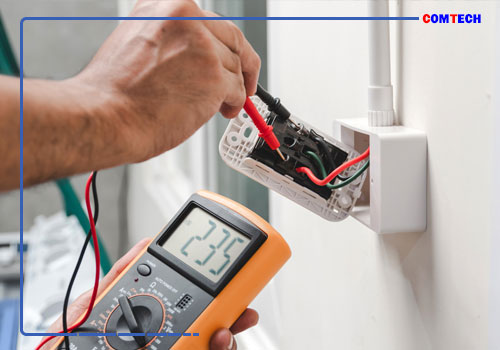

تست پریز بعد از پایان نصب

بعد از نصب، وضعیت اتصالات، قطب‌بندی، پیوستگی هادی حفاظتی و عملکرد مدار با ابزار مناسب کنترل می‌شود. این مرحله بخشی از تحویل حرفه‌ای پروژه است.

آموزش نقشه‌خوانی برق ساختمان برای اجرای واقعی پروژه

برقکار حرفه‌ای باید بتواند نقشه را بخواند و قبل از شروع سیم‌کشی، مسیر هر مدار و محل تجهیزات را روی پلان تشخیص دهد.

شناخت علائم کلید، پریز، چراغ و تابلو برق

• نمادهای روشنایی
• کلیدها
• پریزها
• تابلو توزیع
• مسیر مدارها
• سیستم ارت
• مدارهای جریان ضعیف
• شماره مدار و شناسه کابل

تبدیل پلان معماری به نقشه اجرایی برق

هنرجو یاد می‌گیرد محل کلید، پریز، چراغ، تابلو و مصرف‌کننده‌های اختصاصی را روی نقشه مشخص کند و سپس مسیر مناسب لوله‌گذاری و تقسیم مدارها را طراحی کند.

آموزش مقدماتی AutoCAD برای نقشه برق ساختمان

در بخش کاربردی AutoCAD تمرکز بر نیاز برقکار است؛ یعنی مشاهده نقشه، تشخیص Layerها، اندازه‌گیری مسیرها، اصلاح موقعیت تجهیزات و خواندن نقشه‌های الکتریکی.

ترسیم مسیر روشنایی، پریز و تابلو توزیع

هدف این بخش آموزش کامل نقشه‌کشی معماری نیست. هنرجو باید بتواند یک فایل اجرایی برق را باز کند، پلان را بخواند و مسیر مدارها را با دقت بیشتری بررسی کند.

شماره‌گذاری مدارها در نقشه و تابلو

شماره مدار روی نقشه، کابل و تابلو باید با یکدیگر هماهنگ باشد تا هنگام سرویس و عیب‌یابی مشخص شود هر کلید حفاظتی مربوط به کدام بخش ساختمان است.

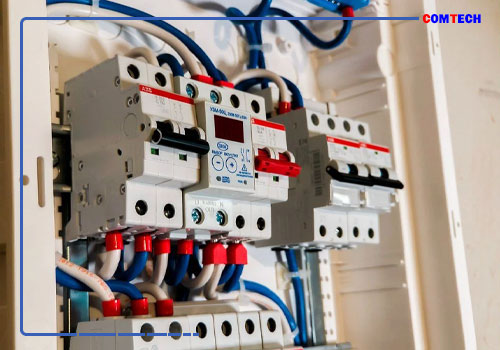

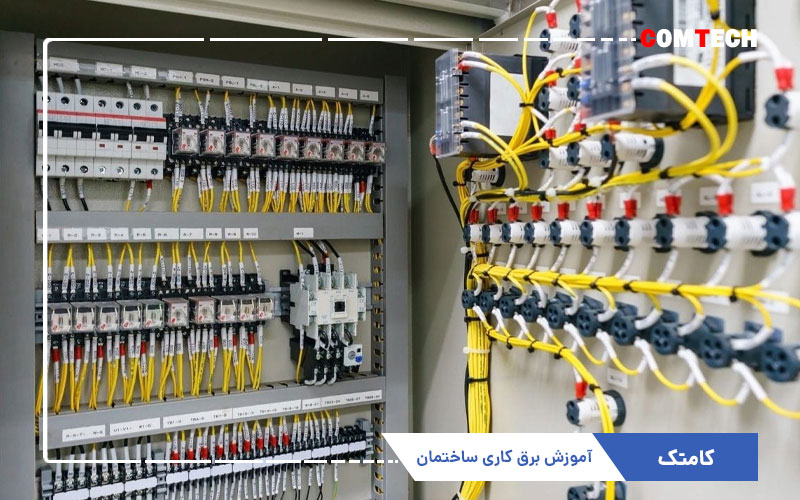

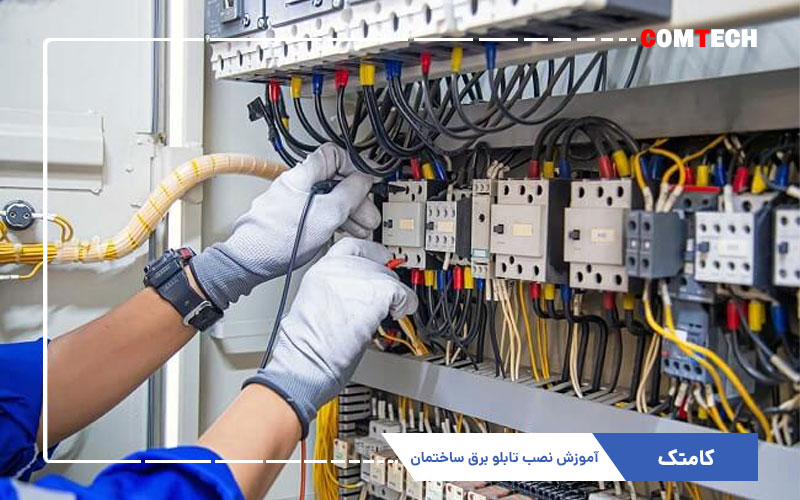

آموزش نصب تابلو برق واحد مسکونی

تابلو توزیع یکی از اصلی‌ترین بخش‌های سیستم برق ساختمان است. انتخاب تجهیزات و سیم‌کشی آن باید براساس بار، نوع مدار و الزامات حفاظتی انجام شود.

شناخت MCB، RCD، RCBO، SPD و شینه‌ها

• کلید مینیاتوری MCB
• کلید محافظ جان RCD / RCCB
• کلید ترکیبی RCBO
• محافظ اضافه‌ولتاژ گذرا SPD
• شینه نول
• شینه ارت
• ترمینال‌ها
• کلید اصلی
• ریل DIN

تفکیک مدار روشنایی، پریز و بارهای اختصاصی

مدارهای مختلف براساس نوع مصرف‌کننده از یکدیگر تفکیک می‌شوند. تجهیزاتی مانند سیستم سرمایش، اجاق برقی یا بارهای پرمصرف ممکن است براساس طراحی پروژه مدار اختصاصی داشته باشند.

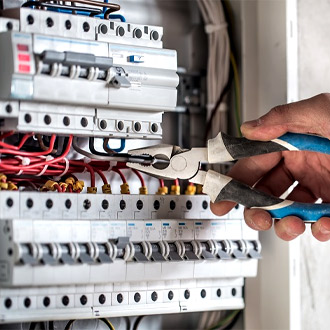

آموزش مونتاژ تابلو برق ساختمان مرحله‌به‌مرحله

در کارگاه، هنرجو نحوه جانمایی تجهیزات، سیم‌کشی داخلی، آرایش هادی‌ها، شماره‌گذاری و کنترل نهایی تابلو را تمرین می‌کند.

مراحل مونتاژ تابلو توزیع

1. بررسی نقشه و لیست مدارها
2. انتخاب فضای مناسب تابلو
3. جانمایی تجهیزات
4. نصب تجهیزات روی DIN Rail
5. نصب شینه نول و ارت
6. سیم‌کشی داخلی
7. شماره‌گذاری مدارها
8. کنترل گشتاور و استحکام اتصالات طبق نیاز تجهیز
9. تست قبل از برق‌دار شدن

برچسب‌گذاری مدارها برای تعمیرات آینده

تابلویی که مدارهای آن مشخص نشده باشند در زمان تعمیر، قطع اضطراری یا توسعه شبکه باعث اتلاف زمان و افزایش احتمال خطا می‌شود.

آموزش تست تابلو برق قبل از برق‌دار کردن

قبل از Energize کردن تابلو باید وضعیت سیم‌کشی، ترمینال‌ها، ارت، نول‌ها، تجهیزات حفاظتی و احتمال اتصال اشتباه کنترل شود.

تست پیوستگی، عایق و تجهیزات حفاظتی

با توجه به نوع پروژه می‌توان تست‌های پیوستگی، عایقی، کنترل اتصالات و بررسی عملکرد تجهیزات حفاظتی را قبل و بعد از برق‌دار شدن انجام داد.

جلوگیری از راه‌اندازی تابلو دارای خطا

آموزش محافظ جان و نشتی جریان در برق ساختمان

RCD برای تشخیص جریان نشتی طراحی شده است و وظیفه آن با MCB که برای حفاظت اضافه‌بار و اتصال کوتاه استفاده می‌شود یکسان نیست.

تفاوت MCB، RCD و RCBO

تست عملکرد کلید محافظ جان

علاوه بر Test Button خود تجهیز، در بررسی حرفه‌ای می‌توان با RCD Tester عملکرد مدار را طبق شرایط و الزامات پروژه ارزیابی کرد.

آموزش سیستم ارت و هم‌بندی حفاظتی ساختمان

ارتینگ (Earthing) و هم‌بندی (Bonding) برای کاهش خطر ولتاژ تماس و عملکرد صحیح بسیاری از تجهیزات حفاظتی اهمیت دارند.

شناخت الکترود زمین، هادی PE و هم‌بندی

• الکترود زمین
• هادی ارت
• شینه اصلی ارت
• هم‌بندی اصلی
• هم‌بندی اضافی در موارد موردنیاز
• هادی حفاظتی تجهیزات
• پیوستگی مسیر حفاظتی

اندازه‌گیری و ارزیابی سیستم زمین

صرف وجود یک سیم سبز و زرد به معنی عملکرد صحیح ارت نیست. اتصال‌ها، مسیر هادی حفاظتی و شرایط سیستم زمین باید با روش و تجهیزات متناسب پروژه بررسی شوند.

آموزش روشنایی راه‌پله، پارکینگ و محوطه

در مدارهای روشنایی عمومی از تجهیزاتی مانند تایمر، فتوسل، سنسور حرکت و در بارهای بزرگ‌تر از رله یا کنتاکتور استفاده می‌شود.

نصب تایمر، فتوسل و سنسور حرکت

• تایمر راه‌پله
• فتوسل (Photocell)
• سنسور PIR
• رله
• کنتاکتور
• کنترل دستی و اتوماتیک

انتخاب کنترل‌کننده براساس نوع و توان بار

ظرفیت خروجی سنسور یا فتوسل باید با نوع بار هماهنگ باشد. برای بارهای بیشتر می‌توان فرمان را از طریق تجهیز واسط مناسب اجرا کرد.

آموزش روشنایی LED و نورپردازی ساختمان

در این بخش تفاوت چراغ LED، Driver، Strip، ترانس و منابع تغذیه بررسی می‌شود و هنرجو با خرابی‌های رایج سیستم‌های روشنایی جدید آشنا می‌شود.

شناخت Driver و منبع تغذیه LED

انتخاب منبع تغذیه باید براساس ولتاژ، جریان، توان و نوع LED انجام شود. منبع نامناسب می‌تواند باعث داغ شدن، کاهش نور، چشمک‌زدن یا کاهش عمر تجهیزات شود.

عیب‌یابی چشمک‌زدن و کم‌نور شدن LED

خرابی Driver، اتصال ضعیف، افت ولتاژ، Dimmer ناسازگار و کیفیت نامناسب اتصالات از مواردی هستند که در تمرین‌های عیب‌یابی بررسی می‌شوند.

آموزش برق هوشمند ساختمان در سطح کاربردی

در بخش Smart Home، تفاوت سیستم سیم‌کشی سنتی و کنترل هوشمند بررسی می‌شود. هدف، شناخت زیرساخت لازم برای کلیدهای هوشمند، رله‌ها، سنسورها و عملگرها است.

نصب کلید هوشمند، سنسور و ماژول کنترلی

• کلید Wi-Fi
• ماژول Relay
• سنسور حرکت
• سنسور دما
• کنترل پرده
• کنترل روشنایی
• ورودی‌های فرمان و سناریوهای ساده

بررسی نیاز Neutral در کلیدهای هوشمند

برخی کلیدهای هوشمند برای تغذیه مدار داخلی خود به نول نیاز دارند. این موضوع بهتر است از مرحله لوله‌گذاری و سیم‌کشی پیش‌بینی شود.

آموزش سیم‌کشی آیفون تصویری ساختمان

آیفون تصویری یکی از سیستم‌های پرکاربرد پروژه‌های مسکونی است. تعداد رشته‌ها، نوع ترانس، سوئیچر و نحوه ارتباط تجهیزات بسته به برند و معماری سیستم متفاوت است.

شناخت پنل، مانیتور، ترانس، سوئیچر و قفل

• پنل درب
• مانیتور داخلی
• Power Supply
• Switcher
• Door Lock
• Camera
• Audio Path

تفاوت سیم‌بندی آیفون‌های آنالوگ و دیجیتال

تعداد سیم و روش آدرس‌دهی مدل‌های مختلف یکسان نیست. در اجرای واقعی باید Wiring Diagram همان برند و مدل بررسی شود و سیم‌بندی براساس حدس انجام نشود.

آموزش عیب‌یابی نویز تصویر و صدای آیفون

نویز صدا یا تصویر می‌تواند از کابل نامناسب، اتصال ضعیف، تغذیه معیوب، افت ولتاژ یا مجاورت کابل سیگنال با منابع نویز ایجاد شود.

تست کابل، تغذیه و مسیر سیگنال آیفون

عیب‌یابی به‌صورت مرحله‌ای از منبع تغذیه و پنل تا سوئیچر و مانیتور انجام می‌شود تا مشخص شود مشکل مربوط به کابل، ترمینال یا خود تجهیز است.

تفکیک خرابی کابل از ایراد پنل

قبل از تعویض تجهیزات گران‌قیمت، مسیر سیم، کانکتورها، تغذیه و ترمینال‌های ارتباطی بررسی می‌شوند.

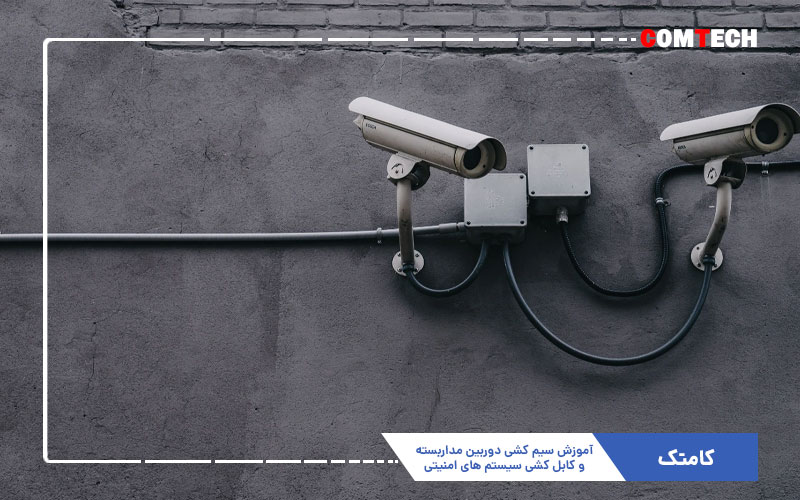

آموزش کابل‌کشی دوربین مداربسته در پروژه ساختمان

در این بخش تمرکز بر طراحی و اجرای زیرساخت دوربین مداربسته است. هنرجو تفاوت دوربین‌های Analog HD و IP و الزامات کابل‌کشی هر سیستم را یاد می‌گیرد.

تفاوت کابل‌کشی Analog HD و IP

• کواکسیال RG59
• کابل ترکیبی
• کابل Cat5e
• کابل Cat6
• BNC
• RJ45
• PoE

طراحی مسیر دوربین با حداقل نویز و افت

نوع کابل، طول مسیر، منبع تغذیه و مجاورت با کابل‌های قدرت باید هنگام طراحی زیرساخت دوربین در نظر گرفته شوند.

آموزش PoE برای دوربین‌های تحت شبکه

Power over Ethernet امکان انتقال برق و دیتا را روی بستر شبکه برای تجهیزات سازگار فراهم می‌کند و باعث ساده‌تر شدن کابل‌کشی بسیاری از سیستم‌های IP می‌شود.

شناخت PoE Switch، Injector و NVR PoE

هنرجو تفاوت سوئیچ PoE، Injector و پورت PoE دستگاه ضبط را می‌آموزد و با مفهوم توان هر پورت و توان کلی سیستم آشنا می‌شود.

بررسی PoE Budget قبل از اجرای دوربین‌ها

تعداد دوربین، مصرف هر دوربین و توان قابل ارائه سوئیچ باید با یکدیگر هماهنگ باشند؛ مخصوصاً در تجهیزاتی که Heater، IR قوی یا قابلیت‌های پرمصرف دارند.

آموزش کابل‌کشی پسیو شبکه برای برقکار ساختمان

کابل‌کشی شبکه بخش مهمی از زیرساخت ساختمان‌های اداری، تجاری و مسکونی جدید است.

شناخت Cat5e، Cat6 و Cat6A

• کابل UTP
• کابل F/UTP و انواع شیلددار
• Keystone
• Patch Panel
• Faceplate
• Rack
• Patch Cord

انتخاب کابل براساس سرعت و شرایط محیطی

استفاده از Category بالاتر به‌تنهایی تضمین‌کننده کیفیت شبکه نیست. کابل، کیستون، پچ پنل، شعاع خمش، طول لینک و کیفیت Termination باید با یکدیگر هماهنگ باشند.

آموزش نصب کیستون، پچ پنل و رک شبکه

در بخش عملی، کابل‌ها پانچ، شماره‌گذاری، تست و داخل رک مرتب می‌شوند.

اجرای استاندارد T568A و T568B

هنرجو ترتیب زوج‌ها و اهمیت حفظ Twist تا نزدیک محل Termination را یاد می‌گیرد و تفاوت کابل‌کشی منظم با پانچ غیراصولی را مشاهده می‌کند.

تست کابل شبکه بعد از پسیوکاری

برای بررسی پایه از Wiremap Tester استفاده می‌شود و در پروژه‌های حرفه‌ای‌تر Certification شبکه به تجهیزات تخصصی نیاز دارد.

آموزش فیبر نوری موردنیاز ساختمان‌های جدید

با گسترش FTTH و شبکه‌های پرسرعت، شناخت مقدماتی فیبر نوری برای تکنسین برق و شبکه کاربرد زیادی دارد.

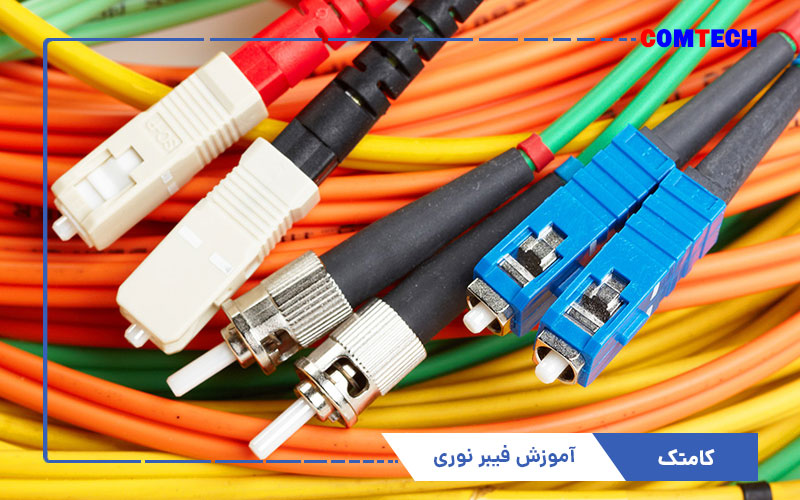

شناخت Single Mode، Multi Mode، SC و LC

• Single Mode Fiber
• Multi Mode Fiber
• SC Connector
• LC Connector
• Pigtail
• Patch Cord
• Splitter
• ONT

رعایت شعاع خمش و تمیزی کانکتور

خم شدید، آلودگی Ferrule و اتصال نامناسب از دلایل مهم افت Optical Power در مسیر فیبر هستند.

آموزش فیوژن و تست مسیر فیبر نوری

در سطح کاربردی، Fiber Stripper، Cleaver و Fusion Splicer معرفی می‌شوند و هنرجو با منطق آماده‌سازی فیبر و کنترل کیفیت اتصال آشنا می‌شود.

شناخت VFL، Power Meter و OTDR

VFL برای بررسی‌های ساده مسیر، Power Meter برای اندازه‌گیری سطح توان و OTDR برای تحلیل حرفه‌ای‌تر رخدادها و افت مسیر استفاده می‌شود.

تشخیص افت اتصال و شکست مسیر فیبر

با انتخاب ابزار مناسب می‌توان مشخص کرد مشکل از کانکتور، فیوژن، خمش شدید یا شکست در بخشی از مسیر ایجاد شده است.

آموزش سیم‌کشی تلفن و سانترال ساختمان اداری

کابل‌کشی تلفن و PBX در پروژه‌های اداری باید منظم، شماره‌گذاری‌شده و قابل توسعه اجرا شود.

شناخت PSTN، PBX و IP PBX

• خط شهری PSTN
• PBX آنالوگ
• PBX دیجیتال
• IP PBX
• Extension
• Trunk

شماره‌گذاری کابل‌های سانترال

شماره‌گذاری زوج‌ها، پریزها و داخلی‌ها باعث می‌شود تغییر Extension یا عیب‌یابی خطوط بدون سردرگمی انجام شود.

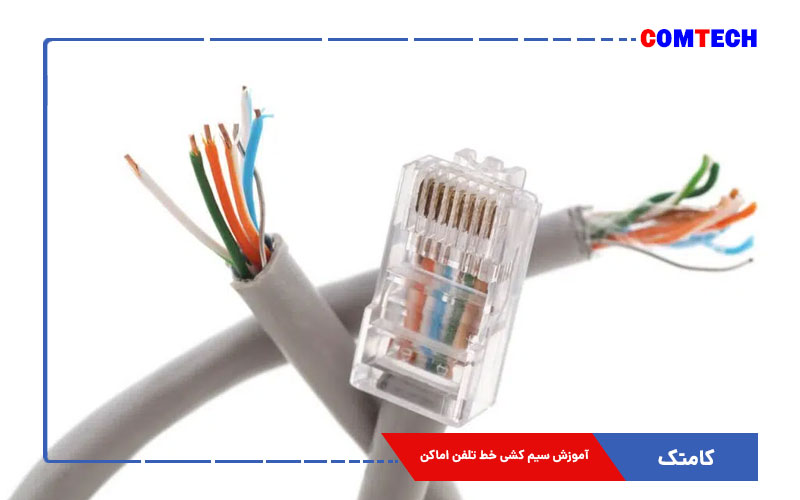

آموزش سیم‌کشی تلفن و مودم داخل ساختمان

در این بخش مسیر خط مخابرات، پریز تلفن و تجهیزات ارتباطی بررسی می‌شود.

اجرای زوج سیم تلفن با کمترین نویز

مسیر کابل مخابرات بهتر است از منابع ایجاد نویز و کابل‌های قدرت به شکل مناسب تفکیک شود و از اتصال‌های غیرضروری جلوگیری شود.

تست خط برای تشخیص قطعی و نویز

با بررسی زوج‌ها، ترمینال‌ها و مسیر می‌توان نقاط دارای اتصال ضعیف یا قطعی را پیدا کرد.

آموزش نصب آنتن مرکزی برای ساختمان چندواحدی

در سیستم MATV یا آنتن مرکزی، سیگنال باید بین واحدها توزیع شود و افت کابل و تجهیزات تقسیم‌کننده در طراحی در نظر گرفته شود.

شناخت Antenna، Amplifier، Splitter و Multiswitch

• UHF Antenna
• Amplifier
• Splitter
• Tap
• Multiswitch
• کابل RG6
• کانکتورهای مناسب کواکسیال

محاسبه افت سیگنال در ساختمان چندطبقه

تقسیم چندباره سیگنال بدون محاسبه می‌تواند کیفیت دریافت در طبقات انتهایی را کاهش دهد؛ بنابراین افت کابل، Splitter و Tap در طراحی لحاظ می‌شود.

آموزش نصب سیستم اعلام حریق ساختمان

اعلام حریق یک سیستم ایمنی تخصصی است و انتخاب تجهیزات، مسیر کابل، نوع Zone یا Loop و تست نهایی باید مطابق الزامات پروژه و دستورالعمل سازنده انجام شود.

شناخت Detector، MCP، Sounder و Control Panel

• دتکتور دود (Smoke Detector)
• دتکتور حرارت (Heat Detector)
• شستی اعلام حریق MCP
• آژیر Sounder
• Control Panel
• Backup Battery

تفاوت Conventional و Addressable

در سیستم Conventional تجهیزات در Zoneها گروه‌بندی می‌شوند؛ در سیستم Addressable هر تجهیز دارای آدرس مشخص است و پنل اطلاعات دقیق‌تری از محل رویداد دریافت می‌کند. برای یادگیری تخصصی‌تر این بخش می‌توانید صفحه دوره اعلام حریق را نیز مشاهده کنید.

آموزش کابل‌کشی و تقسیم زون اعلام حریق

توپولوژی مدار و نحوه کابل‌کشی باید متناسب با نوع سیستم و دستورالعمل سازنده باشد.

تست Fault، Alarm و خطای مسیر

در محیط آموزشی سناریوهایی مانند قطع مسیر، اتصال کوتاه و فعال شدن Detector یا MCP روی پنل بررسی می‌شوند.

اهمیت تحویل و تست سیستم ایمنی

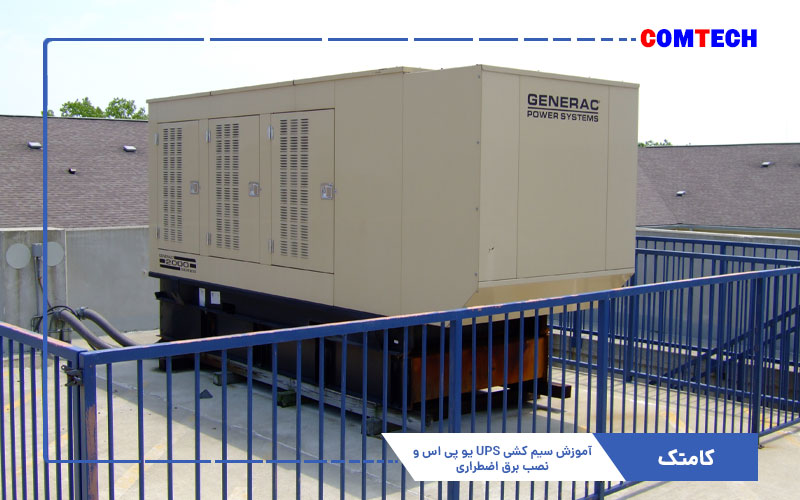

آموزش برق اضطراری و نصب UPS ساختمان

UPS برای تأمین برق بدون وقفه بارهای مشخص استفاده می‌شود. انتخاب دستگاه بدون محاسبه بار، زمان پشتیبانی و جریان راه‌اندازی مصرف‌کننده می‌تواند باعث عملکرد نامناسب سیستم شود.

تفاوت Offline، Line Interactive و Online UPS

محاسبه توان و زمان Backup پیش از خرید UPS

توان ظاهری VA، توان واقعی W، ضریب توان، نوع مصرف‌کننده، زمان پشتیبانی و مشخصات باتری باید قبل از انتخاب UPS بررسی شوند. برای مباحث عیب‌یابی و برد دستگاه نیز صفحه آموزش تعمیر UPS مرتبط است.

آموزش نصب باتری و حفاظت مسیر UPS

در سیستم‌های دارای Battery Bank خارجی، ولتاژ رشته، قطبیت، حفاظت DC و سایز کابل اهمیت زیادی دارند.

شناخت اتصال سری و موازی باتری UPS

آرایش باتری باید دقیقاً مطابق مشخصات سازنده UPS باشد. افزایش یا تغییر تعداد باتری بدون بررسی ولتاژ DC Bus و طراحی شارژر می‌تواند به دستگاه آسیب بزند.

خطر اتصال کوتاه در بانک باتری

آموزش سیم‌کشی کولر آبی

در کولر آبی، موتور، پمپ، کلید کنترل و ارت باید مطابق نقشه دستگاه به یکدیگر متصل شوند.

شناخت پمپ، موتور، دور کند و دور تند

• Water Pump
• Blower Motor
• Low Speed
• High Speed
• Terminal Block
• Protective Earth

تست مدار کولر قبل از تحویل

عملکرد پمپ، هر دو دور موتور، کلید کنترل و اتصال حفاظتی بدنه بعد از پایان سیم‌کشی بررسی می‌شوند.

آموزش سیم‌کشی کولر گازی در پروژه ساختمان

در کولر گازی، Wiring Diagram سازنده مرجع اصلی اتصال ترمینال‌ها است؛ زیرا نحوه تغذیه Indoor و Outdoor و تعداد رشته‌های فرمان در مدل‌های مختلف یکسان نیست.

شناخت Power، Communication و Earth بین یونیت‌ها

در برخی مدل‌ها برق ورودی به یونیت داخلی و در برخی مدل‌ها به یونیت خارجی متصل می‌شود. به همین دلیل نقشه همان دستگاه قبل از اتصال بررسی می‌شود.

پرهیز از تشخیص سیم فرمان فقط با رنگ کابل

شماره ترمینال و Wiring Diagram معیار اصلی هستند و رنگ کابل به‌تنهایی نباید مبنای اتصال قرار گیرد.

آموزش کرکره برقی و درب اتوماتیک ساختمان

کرکره برقی و جک پارکینگ ترکیبی از مدار قدرت، مدار کنترل، سنسورهای ایمنی و تجهیزات مکانیکی هستند.

شناخت موتور، رسیور، فتوسل، فلاشر و برد کنترل

• Motor
• Control Board
• Remote Receiver
• Photocell
• Flasher
• Limit Switch

تست تجهیزات ایمنی قبل از تحویل درب

فتوسل، Limit، توقف و فرمان دستی باید آزمایش شوند. برای آموزش تخصصی‌تر موتور ساید، توبلار، تنظیم لیمیت و عیب‌یابی می‌توانید صفحه آموزش کرکره برقی را ببینید.

آموزش برق سه‌فاز برای برقکار ساختمان

در پروژه‌های بزرگ‌تر، برق سه‌فاز برای تابلو اصلی، موتور، پمپ، آسانسور یا تجهیزات مشترک ساختمان استفاده می‌شود.

شناخت L1، L2، L3، Neutral و Earth

هنرجو با مفهوم ولتاژ خط به خط، خط به نول، ترتیب فاز و نحوه توزیع مصرف‌کننده‌های تک‌فاز بین فازهای مختلف آشنا می‌شود.

متعادل‌سازی بار در تابلو سه‌فاز

بارهای تک‌فاز تا حد امکان بین فازها توزیع می‌شوند تا عدم تعادل کاهش پیدا کند و طراحی تابلو منطقی‌تر باشد.

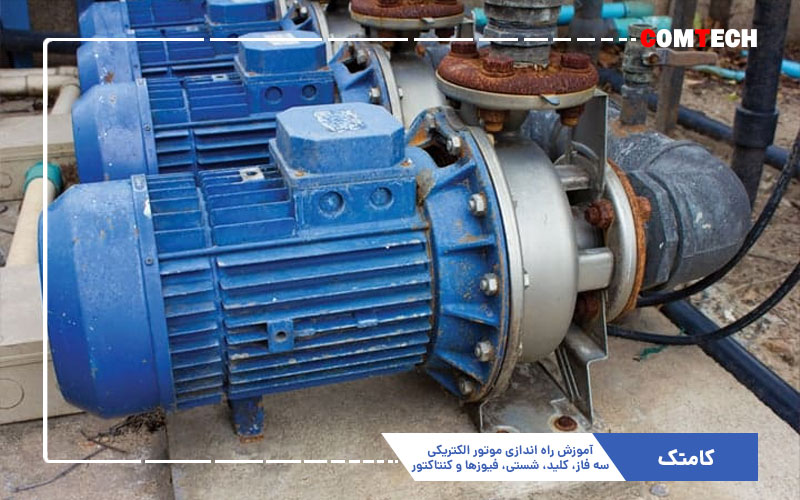

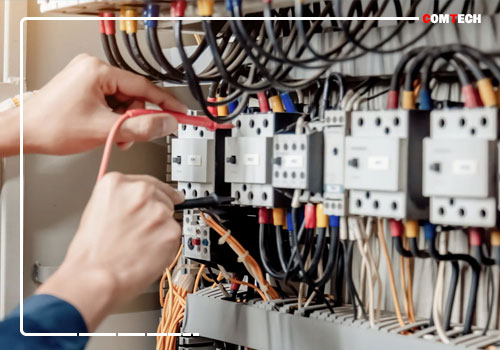

آموزش کنتاکتور، بی‌متال و مدار فرمان موتور

در سطح نیمه‌حرفه‌ای، تفاوت مدار قدرت و مدار فرمان و اجزای اصلی راه‌اندازی موتور معرفی می‌شوند.

شناخت Contactor، Overload، Start و Stop

• Contactor
• Overload Relay
• Start Push Button
• Stop Push Button
• Auxiliary Contact
• Motor Protection

تفکیک مدار قدرت و فرمان

مدار فرمان برای کنترل منطقی تجهیزات و مدار قدرت برای عبور جریان بار اصلی استفاده می‌شود. شناخت این دو بخش عیب‌یابی تابلو را بسیار ساده‌تر می‌کند.

آموزش مدار چپ‌گرد و راست‌گرد موتور سه‌فاز

در این بخش منطق تغییر جهت چرخش و جلوگیری از وصل هم‌زمان دو کنتاکتور بررسی می‌شود.

شناخت Interlock الکتریکی و مکانیکی

هنرجو ابتدا منطق Interlock را روی نقشه درک می‌کند و سپس مدار روی تابلو آموزشی تمرین می‌شود.

عیب‌یابی مدار فرمان پیش از بررسی موتور

وقتی موتور فرمان نمی‌گیرد، مسیر شستی‌ها، Coil، Overload و Auxiliary Contactها قبل از بررسی مکانیکی موتور کنترل می‌شوند.

آموزش تابلو فرمان آسانسور در سطح آشنایی

آسانسور یک سیستم ایمنی تخصصی است و طراحی، نصب و راه‌اندازی کامل آن نیازمند آموزش و صلاحیت اختصاصی همان حوزه است.

شناخت Controller، Drive، Encoder و مدار ایمنی

• Controller
• Drive / Inverter
• Contactor
• Brake Circuit
• Encoder
• Door Sensor
• Safety Chain

تفاوت شناخت سیستم با نصب تخصصی آسانسور

در دوره برق ساختمان، هدف شناخت ارتباط اجزای اصلی است؛ تنظیمات ایمنی، راه‌اندازی نهایی و سرویس تخصصی آسانسور در حوزه آموزشی جداگانه قرار می‌گیرد.

آموزش عیب‌یابی برق ساختمان به روش مرحله‌ای

عیب‌یابی حرفه‌ای با تعویض تصادفی تجهیزات شروع نمی‌شود. ابتدا نشانه خرابی ثبت می‌شود، محدوده مدار مشخص می‌گردد و سپس اندازه‌گیری‌ها از نقطه منطقی آغاز می‌شوند.

تشخیص قطعی، اتصال کوتاه، اضافه‌بار و نشتی

شروع تست از Source و حرکت به سمت Load

در بسیاری از خرابی‌ها حرکت منظم از منبع به سمت مصرف‌کننده باعث می‌شود محل ایراد با تست‌های کمتر و منطقی‌تر پیدا شود.

آموزش پیدا کردن سیم قطع‌شده در ساختمان

برای پیدا کردن قطعی سیم، مدار ابتدا از منبع جدا می‌شود و مسیر به قسمت‌های کوچک‌تر تقسیم می‌گردد.

استفاده از Continuity برای مدار بی‌برق

با تست پیوستگی می‌توان مشخص کرد یک هادی از ابتدا تا انتهای مسیر اتصال دارد یا در بخشی از مسیر قطع شده است.

پرهیز از تست Ohm روی مدار برق‌دار

آموزش مقررات و استانداردهای برق ساختمان

در دوره، هنرجو با اصول مهم مبحث ۱۳ مقررات ملی ساختمان و الزامات مرتبط با انتخاب هادی، حفاظت، تابلو، ارتینگ و آزمون مدارها آشنا می‌شود.

موضوعات مهم مقررات اجرای تأسیسات الکتریکی

• حفاظت در برابر برق‌گرفتگی
• انتخاب هادی و کابل
• سیستم اتصال زمین
• تجهیزات حفاظتی
• مدارهای روشنایی و پریز
• تفکیک مسیرها
• بازرسی و آزمون
• شناسایی و مستندسازی مدارها

بررسی ضابطه قابل اعمال در هر پروژه

نسخه مقررات، الزامات شرکت توزیع، دستورالعمل سازنده و ضوابط محلی ممکن است در پروژه‌های مختلف متفاوت باشند؛ بنابراین تکنسین حرفه‌ای قبل از اجرای واقعی باید مدارک به‌روز پروژه را بررسی کند.

آموزش محاسبه بار برق ساختمان

در سطح نیمه‌حرفه‌ای، هنرجو با جمع بارها، Demand، بارهای عمومی و بارهای اختصاصی آشنا می‌شود.

تخمین جریان مدار از روی توان مصرف‌کننده

محاسبه جریان تنها بخشی از طراحی است و پس از آن باید سطح مقطع هادی، روش نصب، افت ولتاژ و حفاظت مدار نیز بررسی شوند.

چرا نباید فیوز را بدون بررسی بزرگ‌تر کرد؟

اگر یک کلید حفاظتی دائماً قطع می‌کند، تعویض آن با آمپراژ بالاتر بدون بررسی کابل و علت خرابی می‌تواند خطر ایجاد کند. ابتدا باید دلیل قطع مشخص شود.

آموزش برآورد سیم، کابل و تجهیزات پروژه

یکی از مهارت‌های بازار کار، تهیه لیست مصالح از روی نقشه و پلان ساختمان است.

تهیه لیست مصالح برق ساختمان

• متر تقریبی مسیر سیم‌کشی
• مقدار سیم و کابل
• لوله و داکت
• کلید و پریز
• چراغ‌ها
• تابلو و تجهیزات حفاظتی
• جعبه‌ها و ترمینال‌ها
• تجهیزات جریان ضعیف

کاهش پرت مصالح با برنامه‌ریزی قبل از اجرا

برآورد درست علاوه بر کنترل هزینه باعث می‌شود پروژه به علت کمبود سیم، لوله یا تجهیزات اصلی متوقف نشود.

روش آموزش عملی برق ساختمان در کارگاه

روش کلاس بر اجرای مدار واقعی استوار است. ابتدا مدرس منطق مدار را توضیح می‌دهد، سپس نقشه بررسی می‌شود و در مرحله بعد هنرجو مدار را روی پنل آموزشی اجرا می‌کند.

مراحل واقعی یادگیری هر مدار برق

1. شناخت کاربرد مدار
2. بررسی نقشه
3. شناسایی تجهیزات
4. کنترل ایمنی و منبع انرژی
5. اجرای مسیر سیم‌کشی
6. بستن ترمینال‌ها
7. کنترل اتصال‌ها
8. تست قبل از برق‌دار شدن
9. راه‌اندازی کنترل‌شده
10. ایجاد Fault آموزشی
11. عیب‌یابی توسط هنرجو
12. اصلاح مدار و تست مجدد

یادگیری عیب‌یابی هم‌زمان با نصب

بعد از اجرای هر مدار، چند خطای کنترل‌شده ایجاد می‌شود تا هنرجو فقط سیم‌کشی صحیح را یاد نگیرد و بتواند مدار دارای خرابی را نیز تحلیل کند.

پروژه عملی سیم‌کشی یک واحد کامل مسکونی

در پروژه اصلی، مراحل برق‌کاری یک واحد نمونه از روی نقشه تا تابلو و مصرف‌کننده‌ها تمرین می‌شوند.

مدارهایی که هنرجو در پروژه اجرا می‌کند

• روشنایی پذیرایی
• روشنایی اتاق‌ها
• مدار راهرو
• مدار پریزها
• پریزهای اختصاصی
• تابلو توزیع
• RCD / RCBO
• سیستم ارت
• آیفون تصویری
• تلفن
• شبکه

تست کامل واحد قبل از تحویل

هر مدار پس از اجرا طبق Checklist بررسی می‌شود و خطاهای احتمالی قبل از تحویل پروژه اصلاح خواهند شد.

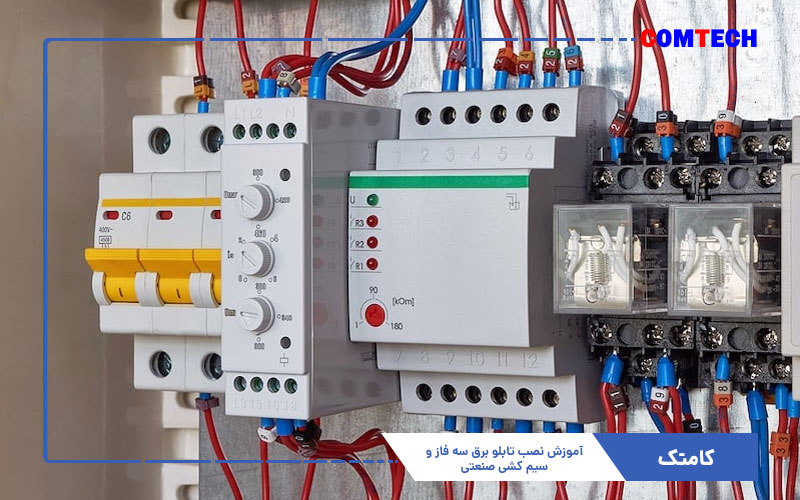

پروژه عملی مونتاژ تابلو برق

هنرجو براساس مدارهای تعریف‌شده، یک تابلو نمونه را از مرحله جانمایی تا تست نهایی مونتاژ می‌کند.

انتخاب حفاظت مناسب برای مدارها

نوع مصرف‌کننده، سطح مقطع سیم، جریان طراحی و نوع حفاظت بررسی می‌شوند و تجهیزات صرفاً براساس ظاهر یا موجودی بازار انتخاب نمی‌شوند.

تحلیل خطاهای تابلو بعد از مونتاژ

خطاهایی مانند نول مشترک اشتباه، سیم‌کشی نامنظم، اتصال شل، برچسب‌گذاری ناقص و اشتباه در مسیر مدار بررسی می‌شوند.

مسیر یادگیری برق ساختمان از مبتدی تا حرفه‌ای

حرکت مرحله‌ای از مدار ساده تا پروژه کامل

ترتیب آموزش به‌گونه‌ای است که هنرجو قبل از ورود به مباحث پیچیده، کار با ابزار، تشخیص فاز و نول، رعایت ایمنی و اجرای مدارهای پایه را یاد گرفته باشد.

افزایش سطح تمرین براساس مهارت هنرجو

مدارهای پیچیده‌تر زمانی تمرین می‌شوند که هنرجو در نقشه‌خوانی، تست و سیم‌کشی مدارهای ساده مهارت کافی به دست آورده باشد.

توانایی هنرجو بعد از دوره آموزش برق ساختمان

• شناخت Voltage، Current، Resistance و Power
• کار با Multimeter و Voltage Tester
• شناخت انواع سیم و کابل
• اجرای لوله‌گذاری و داکت
• سیم‌کشی روشنایی
• نصب کلید یک‌پل و دوپل
• نصب کلید تبدیل و صلیبی
• نصب انواع پریز
• نقشه‌خوانی برق ساختمان
• مونتاژ تابلو توزیع
• شناخت MCB، RCD و RCBO
• شناخت SPD
• شناخت اصول ارتینگ
• تست و عیب‌یابی مدار
• نصب تایمر و فتوسل
• نصب سنسور روشنایی
• آشنایی با Smart Home
• سیم‌کشی آیفون تصویری
• کابل‌کشی دوربین مداربسته
• کابل‌کشی شبکه پسیو
• شناخت PoE
• آشنایی با Fiber Optic
• سیم‌کشی تلفن و سانترال
• آشنایی با آنتن مرکزی
• آشنایی با اعلام حریق
• آشنایی با UPS
• سیم‌کشی کولر آبی
• شناخت برق کولر گازی
• آشنایی با کرکره برقی و جک
• شناخت برق سه‌فاز
• شناخت Contactor و Overload
• محاسبه مقدماتی بار
• برآورد مصالح پروژه

چک‌لیست مهارت نهایی برقکار ساختمان

• قبل از کار وضعیت ایمنی مدار را کنترل می‌کند.
• فاز، نول و هادی حفاظتی را به‌درستی شناسایی می‌کند.
• نقشه ساده برق ساختمان را می‌خواند.
• مدار روشنایی را از روی نقشه اجرا می‌کند.
• کلید و پریز را اصولی نصب می‌کند.
• تابلو توزیع را مونتاژ و شماره‌گذاری می‌کند.
• تفاوت MCB، RCD و RCBO را می‌داند.
• مدار بی‌برق را با Continuity عیب‌یابی می‌کند.
• قطعی مسیر را مرحله‌ای پیدا می‌کند.
• دلیل قطع مکرر حفاظت را بررسی می‌کند.
• کابل‌کشی تلفن و شبکه را اجرا می‌کند.
• آیفون تصویری را طبق نقشه سیم‌کشی می‌کند.
• روشنایی سنسوردار را اجرا می‌کند.
• لیست مصالح اولیه پروژه را تهیه می‌کند.
• یک واحد نمونه را مرحله‌به‌مرحله اجرا و تست می‌کند.

بازار کار برق ساختمان برای تکنسین ماهر

برق ساختمان در ساخت‌وساز، بازسازی، نگهداری و تعمیر ساختمان‌های مسکونی، اداری و تجاری کاربرد دارد. تکنسینی که علاوه بر سیم‌کشی، تابلو برق، نقشه‌خوانی، عیب‌یابی و سیستم‌های جریان ضعیف را نیز بلد باشد، می‌تواند دامنه خدمات گسترده‌تری ارائه کند.

خدمات قابل ارائه بعد از کسب مهارت

• سیم‌کشی ساختمان
• بازسازی سیم‌کشی قدیمی
• نصب کلید و پریز
• اجرای روشنایی
• مونتاژ تابلو برق
• رفع قطعی مدار
• بررسی قطع مکرر فیوز
• نصب تجهیزات حفاظتی
• سیم‌کشی آیفون تصویری
• اجرای شبکه و تلفن
• کابل‌کشی دوربین
• نصب تجهیزات برق اضطراری در سطح مهارت کسب‌شده
• اجرای تایمر، فتوسل و سنسور روشنایی

انتخاب شاخه تخصصی بعد از برق ساختمان

پس از یادگیری مبانی، هنرجو می‌تواند براساس علاقه و بازار کار در حوزه‌هایی مانند برق صنعتی، تابلو برق، هوشمندسازی ساختمان، سیستم‌های حفاظتی، اعلام حریق، شبکه یا تجهیزات برق اضطراری تخصص بیشتری کسب کند.

پروژه پایانی برق ساختمان برای ورود به بازار کار

در پایان دوره، هنرجو باید یک پروژه نمونه را از روی پلان تحلیل کند و بخش‌های اصلی آن را اجرا، تست و عیب‌یابی کند.

مراحل اجرای پروژه نهایی توسط هنرجو

1. خواندن پلان ساختمان
2. تعیین محل تجهیزات
3. تقسیم مدارها
4. تهیه لیست تجهیزات
5. طراحی مسیر لوله و کابل
6. اجرای روشنایی
7. سیم‌کشی پریزها
8. مونتاژ تابلو
9. اجرای حفاظت‌ها
10. اتصال سیستم ارت
11. نصب تجهیزات جانبی
12. انجام تست‌های اولیه
13. ایجاد و رفع خطاهای آموزشی
14. شماره‌گذاری مدارها
15. تحویل پروژه نمونه

ارزیابی هنرجو براساس ایمنی، کیفیت اجرا و عیب‌یابی

در پروژه پایانی فقط روشن شدن چراغ یا کار کردن پریز ملاک نیست. کیفیت اتصال‌ها، نظم سیم‌کشی، رعایت حفاظت، نقشه‌خوانی، تست مدار و روش پیدا کردن خرابی نیز بررسی می‌شوند.
