معرفی لوازم مورد نیاز برای تعمیر بردهای الکترونیک

لیست ابزار تعمیرات برد الکترونیکی؛ از وسایل پایه تا تجهیزات حرفه‌ای

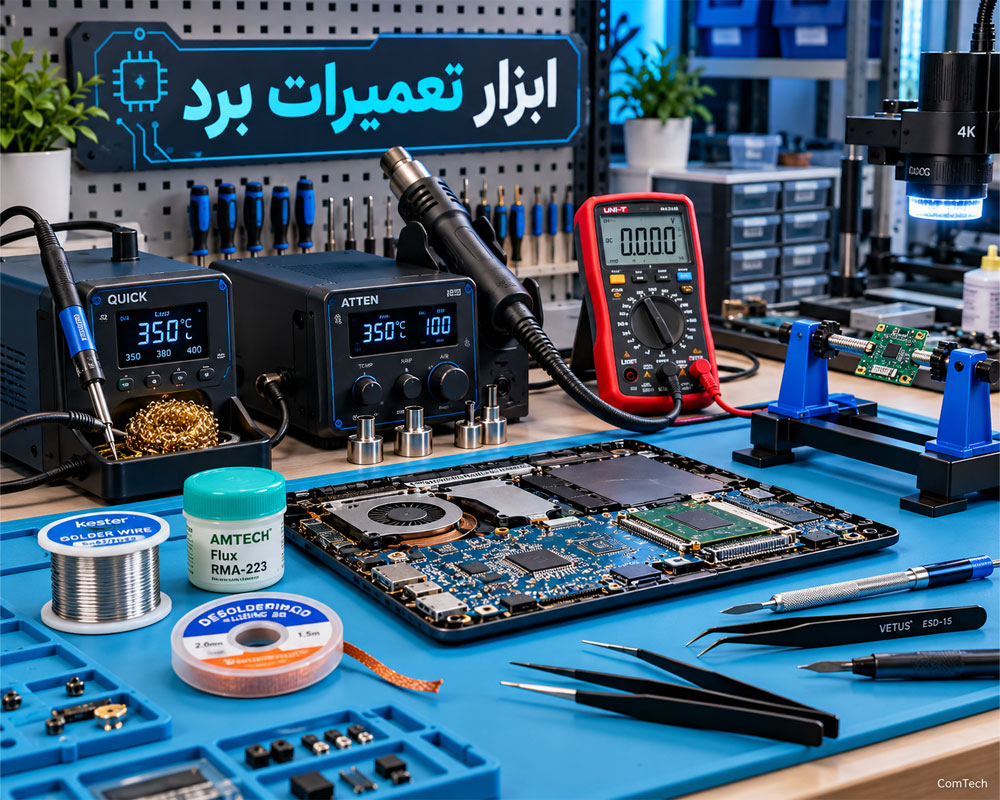

برای تعمیر بردهای الکترونیکی فقط داشتن هویه و مولتی‌متر کافی نیست. بردهای امروزی در موبایل، لپ‌تاپ، تلویزیون، پاور، کارت گرافیک، تجهیزات صنعتی و ECU خودرو از قطعات بسیار ریز SMD، آی‌سی‌های چندپایه، BGA و مدارهای چندلایه استفاده می‌کنند؛ بنابراین انتخاب ابزار تعمیرات برد مناسب مستقیماً روی سرعت عیب‌یابی، کیفیت لحیم‌کاری و جلوگیری از آسیب به PCB تأثیر دارد.

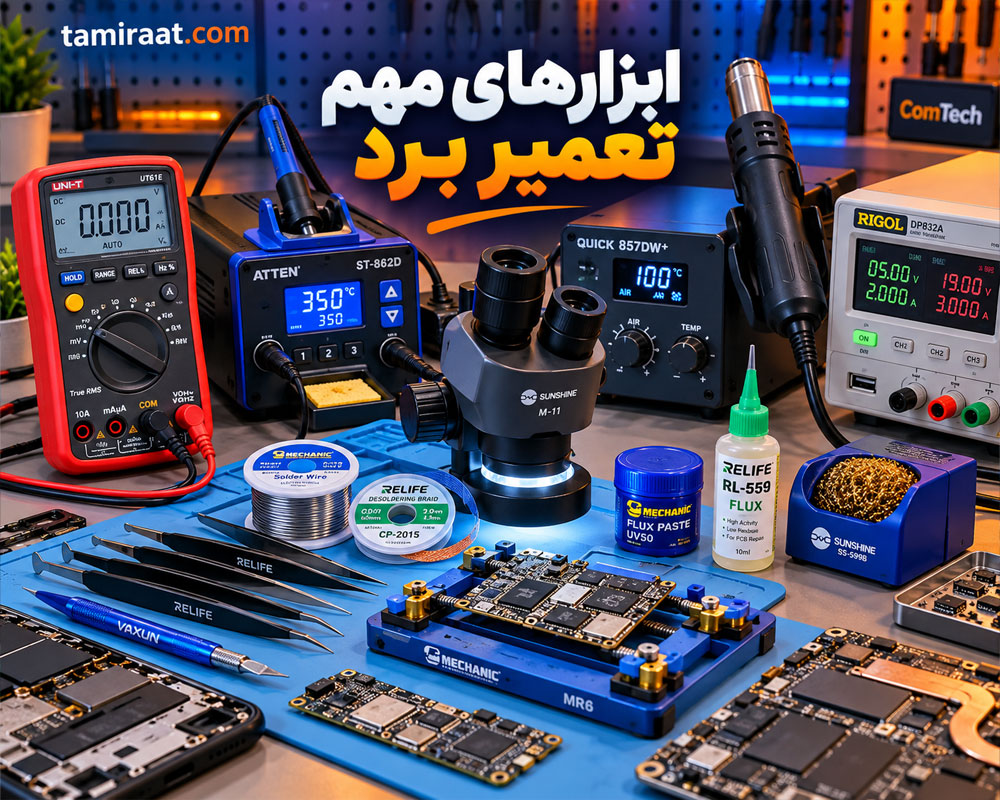

ابزارهای تعمیرات برد را می‌توان به چند گروه اصلی تقسیم کرد: ابزار دستی، تجهیزات لحیم‌کاری، ابزار اندازه‌گیری، تجهیزات عیب‌یابی، ابزار تعمیر SMD و BGA و تجهیزات ایمنی. نوع بردهایی که قصد تعمیر آن‌ها را دارید تعیین می‌کند کدام ابزارها بعد از گذراندن دوره های آموزش تعمیرات برد برای شما اولویت بیشتری دارند.

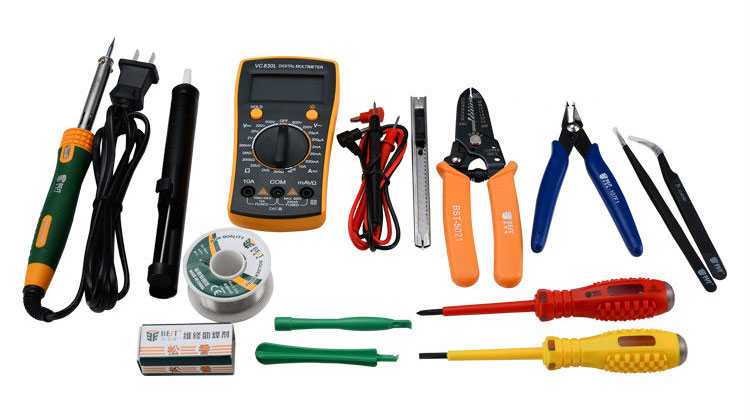

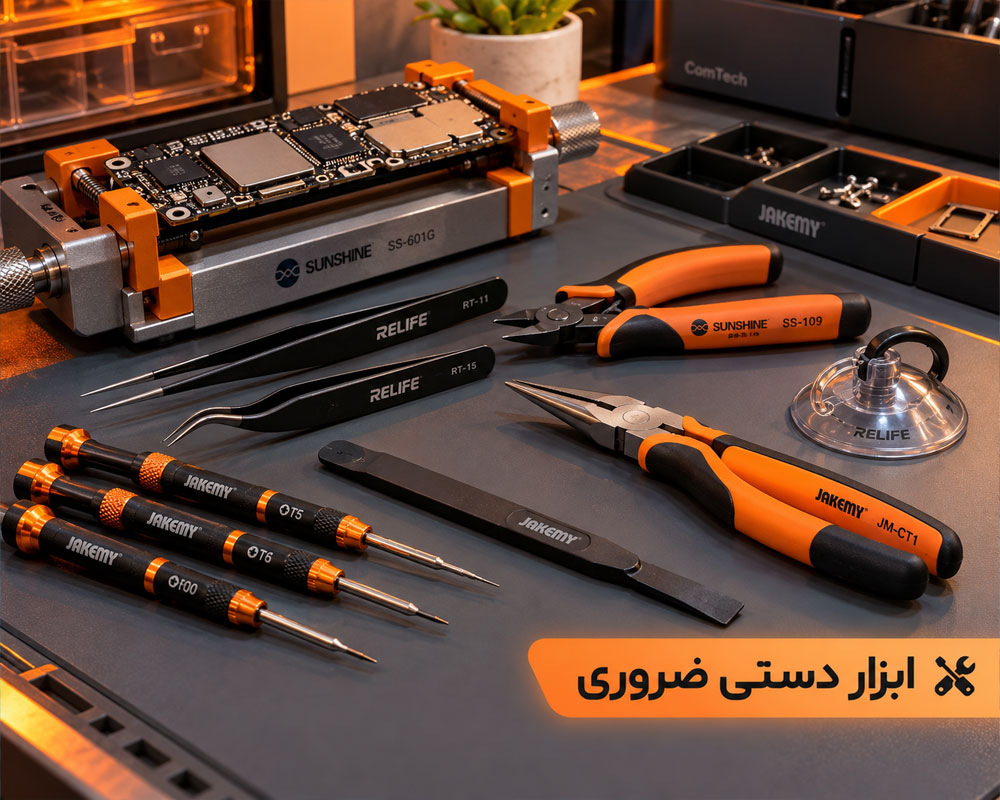

ابزارهای دستی ضروری برای شروع تعمیرات برد

ابزار دستی شاید ساده به نظر برسد، اما استفاده از ابزار بی‌کیفیت می‌تواند باعث آسیب به پیچ، پد PCB، قطعات SMD یا کانکتورها شود. برای کار حرفه‌ای بهتر است ابزارهایی با نوک دقیق، بدنه مقاوم و طراحی ارگونومیک انتخاب شوند.

پیچ‌گوشتی و ست بازکننده

برای باز کردن موبایل، لپ‌تاپ، مانیتور، منابع تغذیه و تجهیزات الکترونیکی به مجموعه‌ای از پیچ‌گوشتی‌های چهارسو، دوسو، Torx، Hex و مدل‌های Precision نیاز دارید. در دستگاه‌های حساس، استفاده از پیچ‌گوشتی گشتاور یا Torque Driver می‌تواند از سفت کردن بیش از حد پیچ جلوگیری کند.

پنس سرصاف و سرکج ESD

برای گرفتن مقاومت‌ها، خازن‌ها، دیودها و آی‌سی‌های SMD، یک جفت پنس ضد الکتریسیته ساکن ضروری است. پنس سرصاف برای کارهای عمومی و پنس سرکج برای نقاط کم‌دسترس مناسب‌تر است.

سیم‌چین، دم‌باریک و کف‌چین

کف‌چین الکترونیکی برای کوتاه کردن پایه قطعات بعد از لحیم‌کاری، سیم‌چین برای بریدن سیم و دم‌باریک برای گرفتن یا فرم دادن پایه‌ها استفاده می‌شود. برای بردهای ظریف از ابزارهای صنعتی بزرگ استفاده نکنید.

گیره و نگهدارنده برد PCB

گیره PCB یا PCB Holder برد را هنگام لحیم‌کاری، اندازه‌گیری یا کار زیر میکروسکوپ ثابت نگه می‌دارد. مدل‌هایی که قابلیت تنظیم زاویه و ارتفاع دارند، برای تعمیر طولانی‌مدت بسیار کاربردی‌تر هستند.

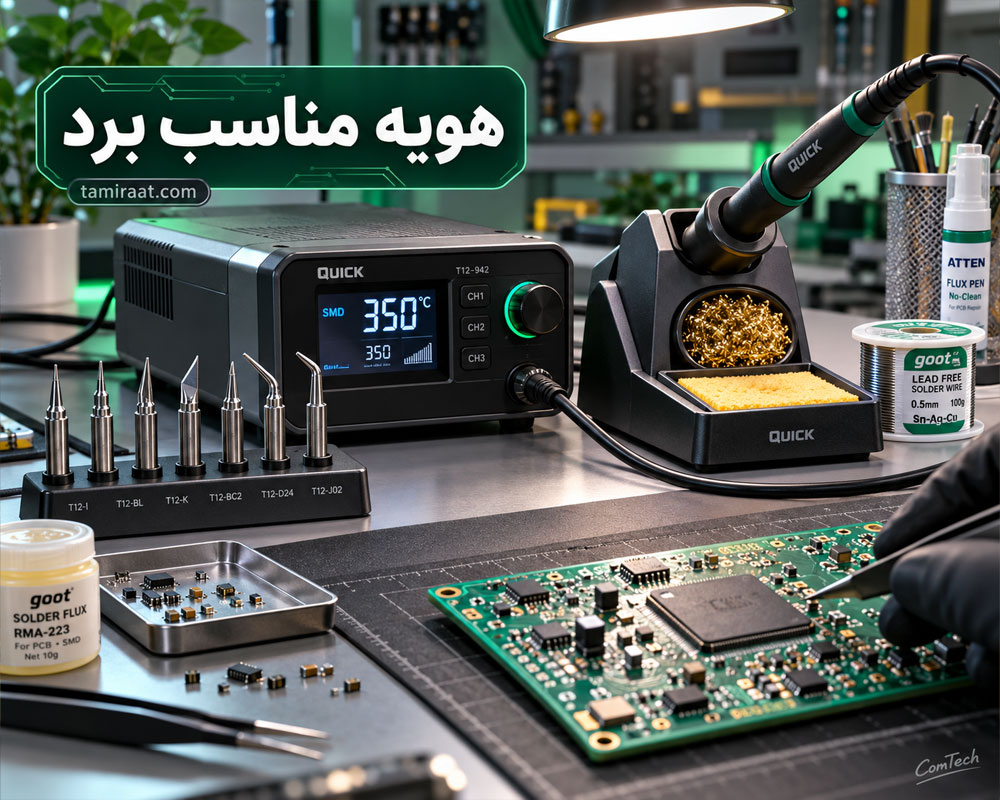

بهترین هویه برای تعمیرات برد چه مشخصاتی باید داشته باشد؟

هویه اصلی‌ترین ابزار در لحیم‌کاری برد الکترونیکی است. برای بردهای امروزی بهتر است به‌جای هویه‌های ساده بدون کنترل دما، از هویه یا ایستگاه لحیم‌کاری دیجیتال با کنترل دمای واقعی استفاده شود.

توان هویه به‌تنهایی کیفیت آن را تعیین نمی‌کند. یک ایستگاه 60 تا 80 وات با کنترل مناسب دما معمولاً برای تعمیرات عمومی برد انتخاب کاربردی‌تری از هویه‌های قدیمی 15 تا 25 وات است؛ زیرا بردهای چندلایه و سطوح GND می‌توانند حرارت زیادی از نوک هویه بگیرند.

ویژگی‌های مهم هویه تعمیرات برد

• ☑️ قابلیت تنظیم و تثبیت دما
• ☑️ گرم شدن سریع
• ☑️ نوک‌های قابل تعویض
• ☑️ دسترسی آسان به نوک یدکی
• ☑️ توان مناسب برای بردهای چندلایه
• ☑️ دسته سبک و کابل انعطاف‌پذیر
• ☑️ ترجیحاً طراحی ESD Safe

کدام نوک هویه برای تعمیر برد بهتر است؟

نوک‌های بسیار سوزنی همیشه بهترین انتخاب نیستند. برای انتقال بهتر حرارت، نوک‌های Chisel یا سرکج کوچک در بسیاری از تعمیرات نتیجه بهتری دارند. نوک سوزنی برای نقاط بسیار ریز مناسب است، اما سطح تماس و انتقال حرارت آن کمتر است.

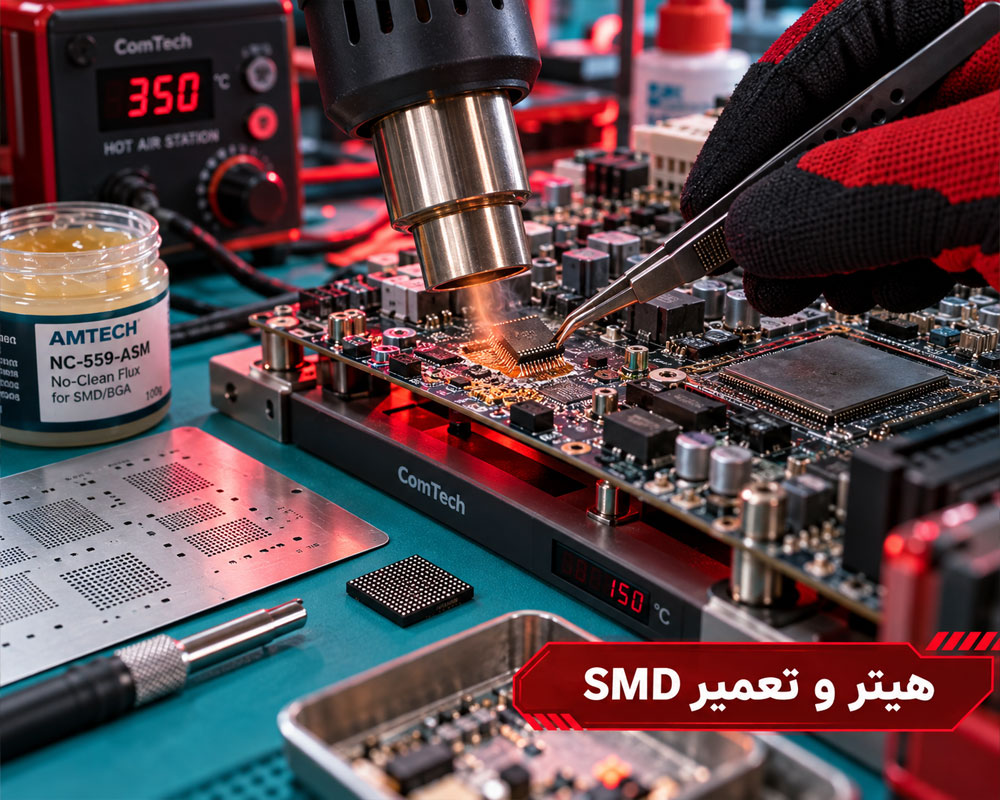

هیتر هوای گرم برای تعمیر SMD و BGA چه کاربردی دارد؟

هات ایر یا Hot Air Rework Station برای جداسازی و نصب قطعات SMD، آی‌سی‌ها، کانکتورها، MOSFETها، چیپ‌های QFN و برخی قطعات BGA استفاده می‌شود. دستگاه مناسب باید امکان کنترل مستقل دما و شدت جریان هوا را داشته باشد.

هنگام خرید هیتر به چه مواردی توجه کنیم؟

• قابلیت تنظیم پایدار دما
• کنترل جریان هوا
• نازل‌های متنوع
• خاموشی یا خنک‌کاری خودکار پس از قرار دادن دسته روی پایه
• در دسترس بودن المنت و قطعات یدکی
• پایداری مناسب در کار طولانی

در بردهای بزرگ، استفاده مستقیم از هوای بسیار داغ می‌تواند باعث اختلاف دمای شدید و آسیب PCB شود. در چنین شرایطی پری‌هیتر یا پیش‌گرم‌کن برد می‌تواند فرآیند بازکاری را کنترل‌شده‌تر کند.

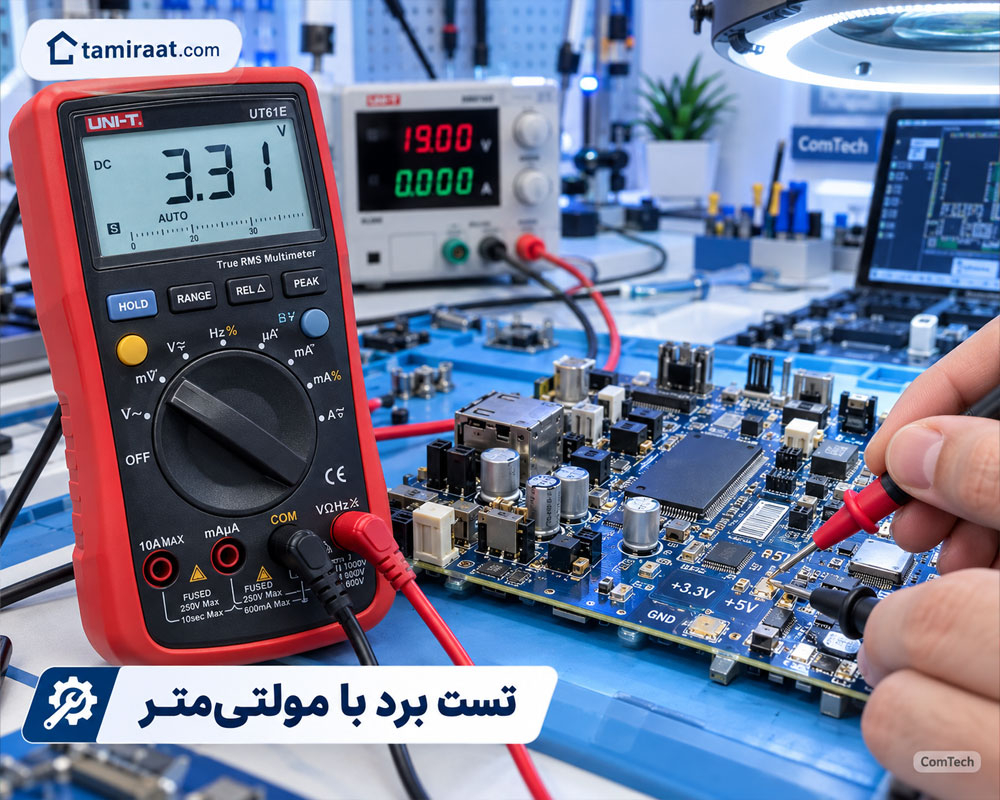

مولتی متر؛ مهم‌ترین ابزار اندازه‌گیری تعمیرکار برد

اگر قرار باشد فقط یک ابزار اندازه‌گیری برای شروع تهیه کنید، مولتی‌متر دیجیتال معمولاً اولین انتخاب است. مولتی‌متر در عیب‌یابی برد برای اندازه‌گیری ولتاژ، مقاومت، پیوستگی، جریان و تست برخی قطعات استفاده می‌شود. در دوره آموزش الکترونیک شما با کارآیی مولتیمتر بصورت عملی آشنا میشوید.

مولتی متر مناسب تعمیرات الکترونیک چه قابلیت‌هایی داشته باشد؟

• تست سریع Continuity یا بوق
• اندازه‌گیری دقیق ولتاژ DC
• اندازه‌گیری مقاومت
• تست دیود
• اندازه‌گیری جریان
• رنج خودکار یا Auto Range
• فیوز حفاظتی مناسب در ورودی جریان
• پراب‌های باکیفیت و نوک‌تیز

منبع تغذیه آزمایشگاهی چه کمکی به عیب‌یابی برد می‌کند؟

منبع تغذیه DC قابل تنظیم یکی از مهم‌ترین تجهیزات تعمیرگاه است. با آن می‌توان برد را با ولتاژ مشخص روشن کرد و هم‌زمان مقدار جریان مصرفی را مشاهده کرد.

قابلیت Current Limit یا محدودکننده جریان اهمیت زیادی دارد؛ زیرا هنگام تست برد معیوب می‌توان جریان را محدود کرد تا از آسیب بیشتر جلوگیری شود.

کاربردهای منبع تغذیه در تعمیرات

• روشن کردن برد خارج از دستگاه
• مشاهده الگوی مصرف جریان
• تزریق ولتاژ برای پیدا کردن اتصال کوتاه
• بررسی مدارهای رگولاتور
• تست موتور، فن، رله و ماژول‌های مختلف

برای تعمیرات عمومی، منبع تغذیه‌ای با خروجی قابل تنظیم و نمایش هم‌زمان ولتاژ و جریان انتخاب مناسب‌تری است.

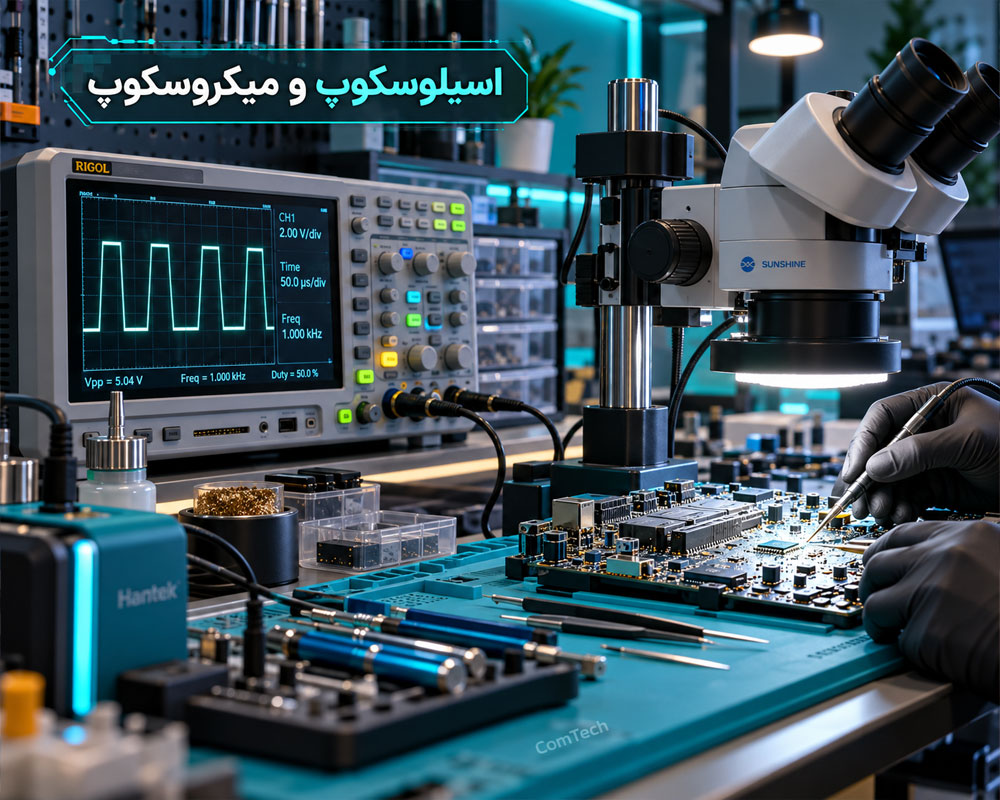

اسیلوسکوپ در تعمیرات برد چه زمانی لازم می‌شود؟

مولتی‌متر مقدار لحظه‌ای یا متوسط یک پارامتر را نشان می‌دهد، اما برای مشاهده شکل موج به اسیلوسکوپ دیجیتال نیاز دارید. این ابزار در عیب‌یابی مدارهای سوئیچینگ، PWM، کلاک، صدا، ارتباطات دیجیتال و منابع تغذیه بسیار کاربردی است.

اسیلوسکوپ برای چه تست‌هایی استفاده می‌شود؟

• بررسی ریپل خروجی پاور
• مشاهده سیگنال PWM
• تست کلاک و اسیلاتور
• بررسی سیگنال‌های صوتی
• مقایسه ورودی و خروجی مدار
• تشخیص نویز و نوسان غیرعادی

پراب 10X چرا مهم است؟

پراب 10X بار کمتری به مدار وارد می‌کند و معمولاً برای اندازه‌گیری سیگنال‌های فرکانس بالاتر مناسب‌تر است. قبل از تست‌های دقیق، Compensation پراب باید با خروجی کالیبراسیون اسیلوسکوپ تنظیم شود.

LCR متر و تستر قطعات؛ ابزارهای مفید برای بررسی دقیق قطعات

LCR Meter برای اندازه‌گیری اندوکتانس سلف، ظرفیت خازن و مقاومت استفاده می‌شود. در تعمیر منابع تغذیه، فیلترها و مدارهای RF این ابزار می‌تواند بسیار مفید باشد.

تسترهای قطعات نیز برای شناسایی سریع برخی ترانزیستورها، MOSFETها، دیودها و قطعات غیرفعال مناسب هستند، اما نتیجه آن‌ها نباید جایگزین تحلیل مدار و دیتاشیت قطعه شود.

میکروسکوپ تعمیرات برد؛ برای SMD تقریباً ضروری است

وقتی ابعاد قطعات کوچک می‌شود، بررسی چشمی دیگر کافی نیست. میکروسکوپ تعمیرات الکترونیک برای مشاهده پایه‌های آی‌سی، ترک مسیر، اتصال قلع، خوردگی، شکستگی پد و قطعات بسیار ریز استفاده می‌شود.

میکروسکوپ دیجیتال یا اپتیکال؟

مدل‌های دیجیتال برای آموزش، ثبت تصویر و نمایش روی مانیتور کاربردی هستند، اما در کار حرفه‌ای طولانی، میکروسکوپ‌های استریو با فاصله کاری مناسب معمولاً دید طبیعی‌تر و تأخیر کمتری دارند.

دوربین حرارتی و روش پیدا کردن اتصال کوتاه روی برد

دوربین حرارتی یا Thermal Camera می‌تواند نقاطی را که به شکل غیرعادی گرم می‌شوند مشخص کند. این ابزار برای یافتن آی‌سی معیوب، MOSFET داغ، اتصال کوتاه یا مصرف غیرعادی بسیار کاربردی است.

در روش تزریق ولتاژ باید ولتاژ و محدودیت جریان با توجه به ریل موردنظر انتخاب شود. تزریق ولتاژ نامناسب می‌تواند به پردازنده، حافظه یا بخش‌های حساس آسیب بزند.

قلع کش، سیم قلع گیر و فلکس؛ ابزارهای ضروری تعویض قطعه

قلع‌کش دستی

قلع‌کش یا Solder Sucker برای برداشتن حجم قلع از پایه قطعات پایه‌دار، کانکتورها و اتصالات بزرگ کاربرد دارد. برای تعمیرات مداوم می‌توان از دستگاه قلع‌کش برقی استفاده کرد.

سیم قلع‌گیر

Solder Wick یا سیم قلع‌گیر برای تمیز کردن پدهای SMD، برداشتن قلع اضافی و آماده‌سازی محل نصب آی‌سی استفاده می‌شود. استفاده از مقدار مناسب فلکس عملکرد آن را بهتر می‌کند.

فلکس در تعمیرات برد

فلکس باعث بهبود ترشوندگی قلع، کاهش اکسیداسیون و ایجاد اتصال بهتر می‌شود. برای تعمیر بردهای حساس، استفاده از فلکس مخصوص الکترونیک اهمیت دارد.

تمیز کردن فلکس بعد از لحیم‌کاری

باقی‌مانده بسیاری از فلکس‌ها را می‌توان با ایزوپروپیل الکل مناسب الکترونیک و برس ضدالکتریسیته ساکن تمیز کرد. نوع ماده پاک‌کننده باید با نوع فلکس و قطعات روی برد سازگار باشد.

ابزارهای ضروری تعمیر برد SMD

برای بردهای SMD ابزارهای معمولی باید با تجهیزات دقیق‌تر تکمیل شوند. فهرست زیر یک مجموعه کاربردی برای تعمیر بردهای SMD است:

• هویه دیجیتال کنترل‌دما
• هات ایر Rework Station
• پنس ESD سرصاف و سرکج
• میکروسکوپ تعمیراتی
• سیم قلع‌گیر
• فلکس مناسب SMD
• خمیر قلع
• شابلون SMD در کاربردهای موردنیاز
• گیره PCB
• پراب‌های مولتی‌متر نوک‌تیز
• مکنده یا Vacuum Pick-Up برای قطعات مناسب

ابزارهای تعمیر BGA و ریبال چیپ

تعمیر چیپ‌های BGA نسبت به تعویض قطعات SMD معمولی به کنترل حرارتی دقیق‌تری نیاز دارد. انجام ریبال بدون شناخت پروفایل دمایی می‌تواند باعث تاب برد، آسیب چیپ یا جدا شدن پد شود.

تجهیزات متداول BGA

• ایستگاه BGA Rework
• پری‌هیتر برد
• ترموکوپل و دستگاه اندازه‌گیری دما
• شابلون BGA
• توپ قلع با سایز مناسب
• فلکس BGA
• نگهدارنده و فیکسچر برد
• میکروسکوپ
• Vacuum Pick-Up

دستگاه UV در تعمیرات برد دقیقاً چه کاربردی دارد؟

لامپ یا دستگاه UV Curing معمولاً برای خشک و سخت کردن ماسک لحیم UV، رزین‌ها و مواد ترمیم مسیر استفاده می‌شود؛ نه برای ذوب یا سفت کردن قلع معمولی.

در تعمیر مسیرهای PCB، بعد از ترمیم مسیر مسی می‌توان از ماسک UV برای محافظت مکانیکی و عایق‌کاری استفاده کرد و سپس آن را با نور UV پخت.

فانکشن ژنراتور و فرکانس متر در تعمیرات چه کاربردی دارند؟

Function Generator برای تولید سیگنال‌های سینوسی، مربعی و مثلثی استفاده می‌شود. این ابزار در تست آمپلی‌فایر، مدار صوتی، فیلتر، مدارهای تایمینگ و برخی بردهای آنالوگ کاربرد دارد.

Frequency Counter نیز برای اندازه‌گیری دقیق فرکانس سیگنال استفاده می‌شود. در بسیاری از اسیلوسکوپ‌های جدید قابلیت Frequency Measurement وجود دارد، اما شمارنده تخصصی در اندازه‌گیری‌های دقیق می‌تواند مزیت داشته باشد.

پراب منطقی و Logic Analyzer برای عیب‌یابی مدار دیجیتال

برای مدارهای دیجیتال، Logic Probe می‌تواند وجود سطح High، Low و برخی پالس‌ها را مشخص کند. برای تحلیل پیشرفته‌تر پروتکل‌ها و چند خط دیجیتال، Logic Analyzer ابزار کاربردی‌تری است.

در تعمیر بردهای میکروکنترلری، این ابزارها می‌توانند برای بررسی خطوط UART، SPI، I²C و سایر باس‌های دیجیتال مفید باشند.

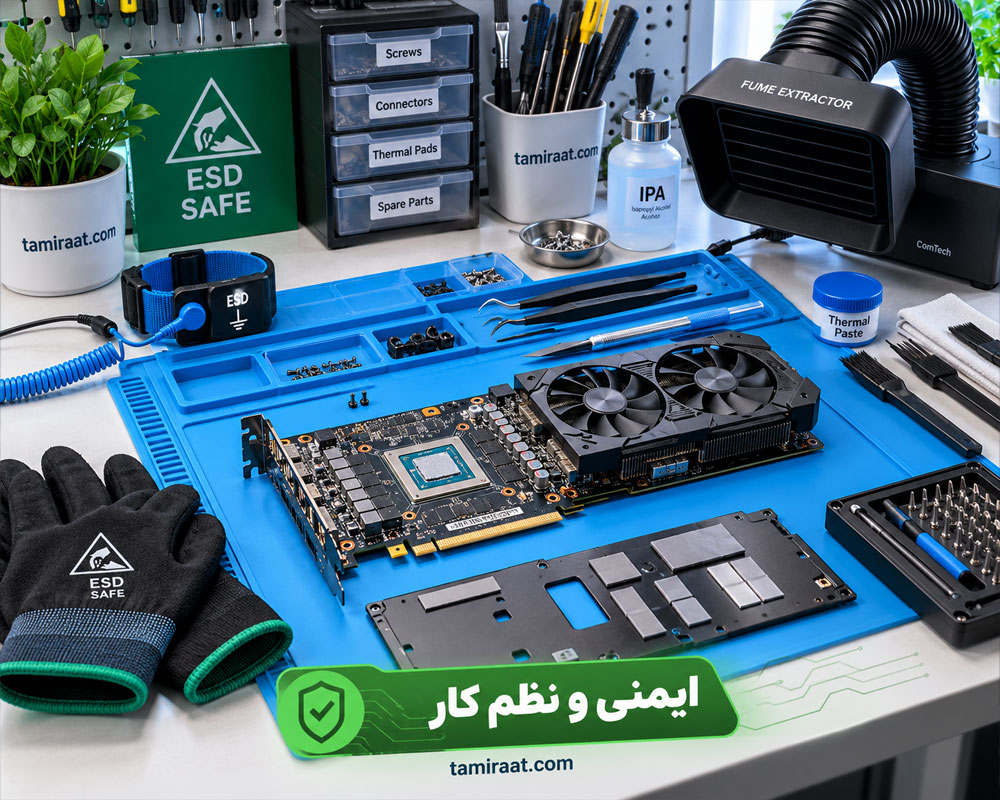

تجهیزات ESD؛ ابزارهایی که نباید در تعمیرگاه فراموش شوند

تخلیه الکتریسیته ساکن ممکن است بدون اینکه تعمیرکار متوجه شود به برخی آی‌سی‌ها آسیب بزند. به همین دلیل در تعمیر بردهای حساس بهتر است از تجهیزات ESD Safe استفاده شود.

وسایل پایه حفاظت ESD

• مچ‌بند ESD
• مت ESD روی میز کار
• اتصال زمین استاندارد
• پنس ESD
• برس آنتی‌استاتیک
• ظروف و بسته‌بندی آنتی‌استاتیک

مکش دود لحیم و ایمنی تعمیرگاه الکترونیک

هنگام لحیم‌کاری، بخارات فلکس و مواد مصرفی تولید می‌شوند. وجود مکش دود لحیم یا Fume Extractor در محیط کاری مداوم اهمیت زیادی دارد.

همچنین بهتر است میز تعمیر مجهز به نور مناسب، محافظ چشم، نظم کابل‌ها و سیستم برق ایمن باشد. هنگام کار روی منابع تغذیه متصل به برق شهر، رعایت ایمنی اهمیت بسیار بیشتری دارد.

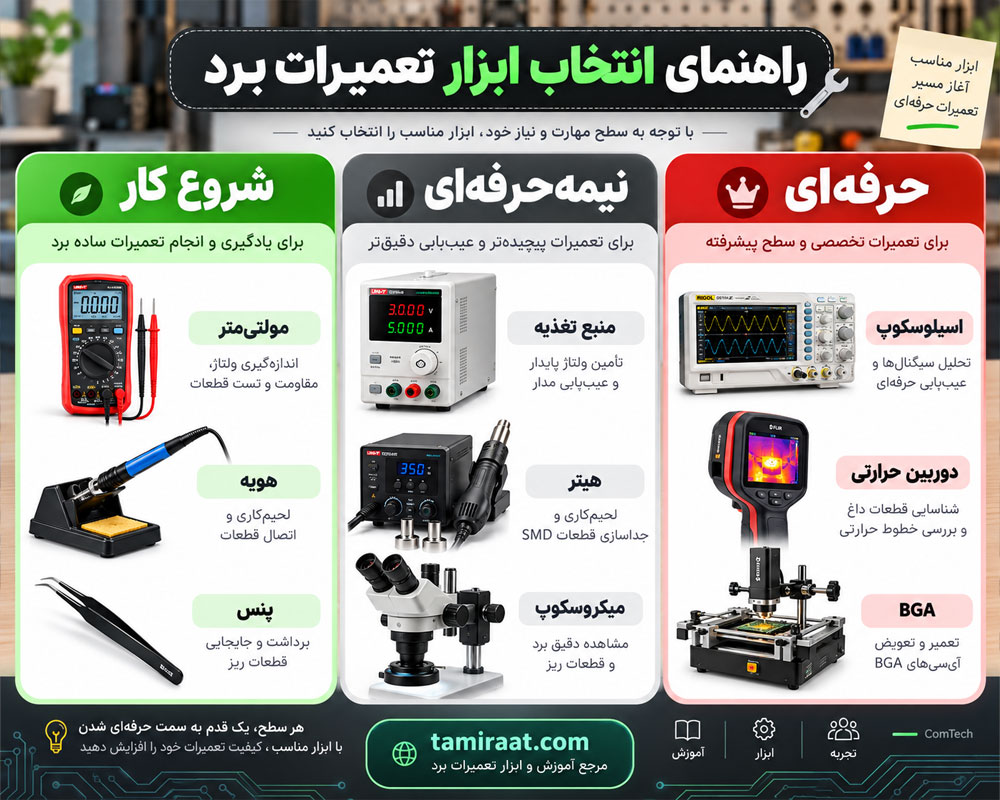

برای شروع تعمیرات برد چه ابزارهایی بخریم؟

اگر بودجه محدود دارید، خرید مرحله‌ای ابزار منطقی‌تر از تهیه تجهیزات گران و کم‌استفاده است.

مرحله اول؛ ابزارهای ضروری شروع کار

• ☑️ مولتی‌متر دیجیتال مناسب
• ☑️ هویه کنترل‌دما
• ☑️ ست پیچ‌گوشتی Precision
• ☑️ پنس ESD
• ☑️ سیم‌چین و کف‌چین
• ☑️ سیم قلع‌گیر
• ☑️ قلع‌کش
• ☑️ فلکس و قلع مناسب
• ☑️ مت و مچ‌بند ESD

مرحله دوم؛ ابزارهای عیب‌یابی حرفه‌ای‌تر

• ☑️ منبع تغذیه آزمایشگاهی
• ☑️ هیتر هوای گرم
• ☑️ میکروسکوپ
• ☑️ LCR متر
• ☑️ گیره PCB
• ☑️ مکش دود لحیم

مرحله سوم؛ تجهیزات پیشرفته تعمیرگاه

• ☑️ اسیلوسکوپ
• ☑️ دوربین حرارتی
• ☑️ فانکشن ژنراتور
• ☑️ Logic Analyzer
• ☑️ پری‌هیتر
• ☑️ تجهیزات BGA و ریبال

مقایسه ابزارهای ضروری و تخصصی تعمیر برد

روش واقعی یادگیری کار با ابزار تعمیرات برد

خرید ابزار به‌تنهایی باعث حرفه‌ای شدن نمی‌شود. در آموزش تعمیر برد، مهم‌ترین بخش یادگیری این است که استفاده از ابزار را روی برد واقعی تمرین کنید.

تمرین مرحله‌ای پیشنهادی

1. ابتدا روی بردهای بلااستفاده، کار با مولتی‌متر و پیدا کردن GND، خطوط تغذیه و مقاومت مسیر را تمرین کنید.
2. چند مقاومت، خازن و دیود پایه‌دار را با هویه خارج و دوباره نصب کنید.
3. با سیم قلع‌گیر، پدهای PCB را بدون بلند کردن مس تمیز کنید.
4. روی برد خراب، چند قطعه SMD را با پنس و هات ایر تعویض کنید.
5. با منبع تغذیه، مصرف جریان یک برد سالم و یک برد معیوب را مقایسه کنید.
6. با اسیلوسکوپ، ابتدا سیگنال کالیبراسیون دستگاه و سپس سیگنال‌های ساده واقعی را مشاهده کنید.
7. پس از تسلط روی SMD، سراغ QFN و BGA بروید.

اشتباهات رایج هنگام خرید ابزار تعمیرات برد

• خرید ابزارهای بسیار ارزان بدون توجه به کیفیت و قطعات یدکی
• خرید تجهیزات حرفه‌ای قبل از یادگیری ابزارهای پایه
• انتخاب هویه فقط بر اساس عدد وات
• خرید هیتر با کنترل دمای ضعیف
• نادیده گرفتن تجهیزات ESD
• استفاده از پراب مولتی‌متر بی‌کیفیت
• خرید میکروسکوپ با فاصله کاری بسیار کم
• خرید ابزار BGA بدون آموزش پروفایل حرارتی
• نداشتن مکش دود در کار طولانی

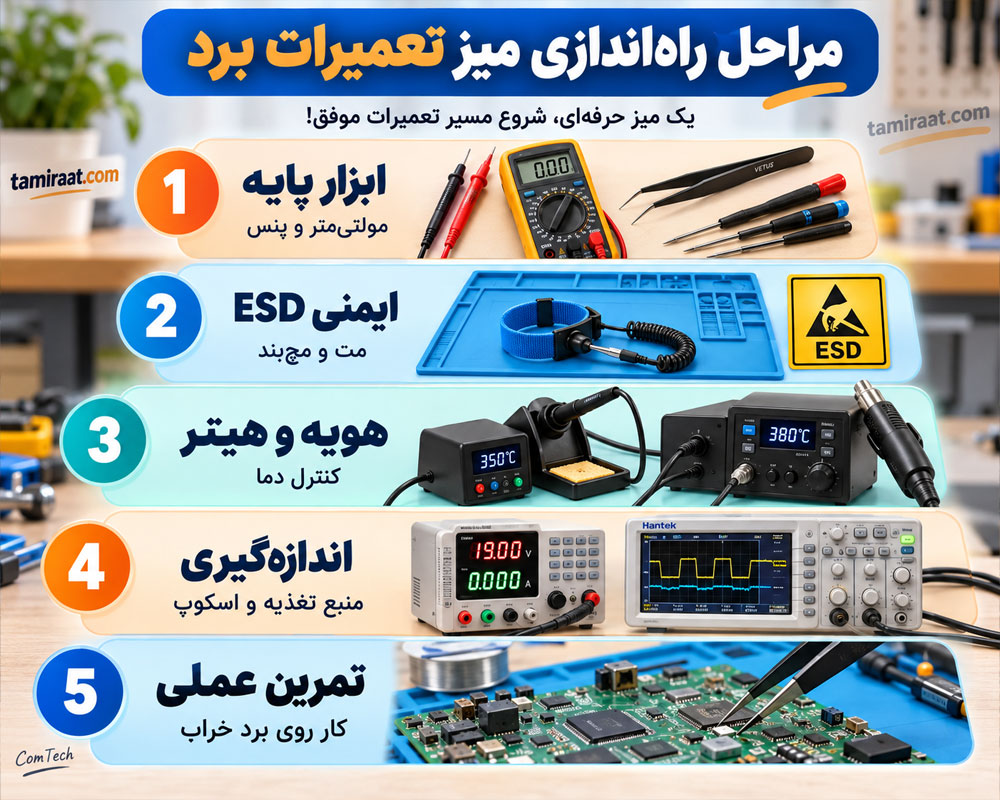

چک‌لیست راه‌اندازی میز تعمیرات برد الکترونیکی

• ☑️ میز محکم با نور مناسب
• ☑️ مت ESD و اتصال زمین
• ☑️ مولتی‌متر و پراب دقیق
• ☑️ هویه کنترل‌دما
• ☑️ هات ایر
• ☑️ منبع تغذیه DC
• ☑️ پنس و ابزار دستی دقیق
• ☑️ فلکس، قلع و سیم قلع‌گیر
• ☑️ گیره PCB
• ☑️ میکروسکوپ یا لوپ مناسب
• ☑️ مکش دود لحیم
• ☑️ نظم‌دهنده ابزار و قطعات

سوالات رایج درباره ابزار تعمیرات برد

برای شروع تعمیرات برد چه ابزاری ضروری است؟

برای شروع، مولتی‌متر، هویه کنترل‌دما، پنس، پیچ‌گوشتی، سیم‌چین، قلع، فلکس، سیم قلع‌گیر و تجهیزات ESD ضروری‌تر از تجهیزات گران‌قیمت هستند. پس از آن می‌توان منبع تغذیه، هات ایر و میکروسکوپ را اضافه کرد.

آیا بدون اسیلوسکوپ می‌توان تعمیر برد را شروع کرد؟

بله. بسیاری از عیب‌های ساده با مولتی‌متر و منبع تغذیه قابل بررسی هستند. اسیلوسکوپ زمانی اهمیت بیشتری پیدا می‌کند که نیاز به مشاهده کلاک، PWM، ریپل، سیگنال صوتی یا ارتباطات دیجیتال داشته باشید.

برای تعمیر برد SMD هویه بهتر است یا هیتر؟

هر دو لازم هستند. هویه برای لحیم‌کاری نقطه‌ای و قطعات پایه‌دار یا SMD مناسب است و هیتر برای گرم کردن هم‌زمان چند پایه و جداسازی آی‌سی‌ها کاربرد دارد.

آیا خرید ابزار ارزان برای شروع مناسب است؟

برای برخی ابزارهای ساده می‌توان مدل اقتصادی انتخاب کرد، اما در ابزارهایی مانند مولتی‌متر، هویه، هات ایر و منبع تغذیه کیفیت پایین می‌تواند باعث اندازه‌گیری اشتباه یا آسیب به برد شود. بهتر است تجهیزات اصلی از ابتدا کیفیت قابل قبول داشته باشند.

مهم‌ترین ابزار عیب‌یابی برد چیست؟

برای شروع، مولتی‌متر دیجیتال مهم‌ترین ابزار اندازه‌گیری است. در سطح حرفه‌ای‌تر، منبع تغذیه، اسیلوسکوپ، میکروسکوپ و دوربین حرارتی در کنار مولتی‌متر فرآیند عیب‌یابی را کامل‌تر می‌کنند.

برای تعمیر موبایل و لپ‌تاپ ابزارها یکسان هستند؟

بخش زیادی از ابزارها مشترک است؛ اما بردهای موبایل معمولاً قطعات کوچک‌تر و تراکم بیشتری دارند و به میکروسکوپ، پنس دقیق، هات ایر کنترل‌شده و ابزار BGA وابستگی بیشتری دارند. در بردهای لپ‌تاپ نیز منبع تغذیه، اسیلوسکوپ و ابزار اندازه‌گیری نقش مهمی دارند.
