نصب و نگهداری باتری یو پی اس

آموزش نصب و نگهداری باتری یو پی اس؛ راهنمای ایمن و مرحله‌ای

باتری، انرژی موردنیاز UPS را هنگام قطع برق تأمین می‌کند. اگر باتری‌ها درست انتخاب، نصب یا نگهداری نشوند، زمان پشتیبانی دستگاه کاهش می‌یابد و ممکن است UPS یا تجهیزات متصل به آن آسیب ببینند. در این راهنمای آموزشی با انواع باتری UPS، روش اتصال سری و موازی، مراحل نصب، راه‌اندازی و سرویس دوره‌ای آشنا می‌شوید.

این آموزش برای شناخت اصول کار است. نصب بانک باتری‌های پرولتاژ، کار داخل UPS و سرویس تجهیزات متصل به برق شهر باید طبق دستورالعمل سازنده و به‌وسیلهٔ فرد آموزش‌دیده انجام شود. برای آشنایی با مباحث کارگاهی، صفحهٔ آموزش نصب یو پی اس را ببینید.

هشدار ایمنی: بانک باتری UPS می‌تواند حتی پس از قطع برق شهر، ولتاژ DC خطرناک و جریان اتصال‌کوتاه بسیار زیادی داشته باشد. پیش از کار، روش ایزوله‌کردن دستگاه را از دفترچهٔ همان مدل بخوانید و در صورت نداشتن آموزش عملی، نصب را به متخصص بسپارید.

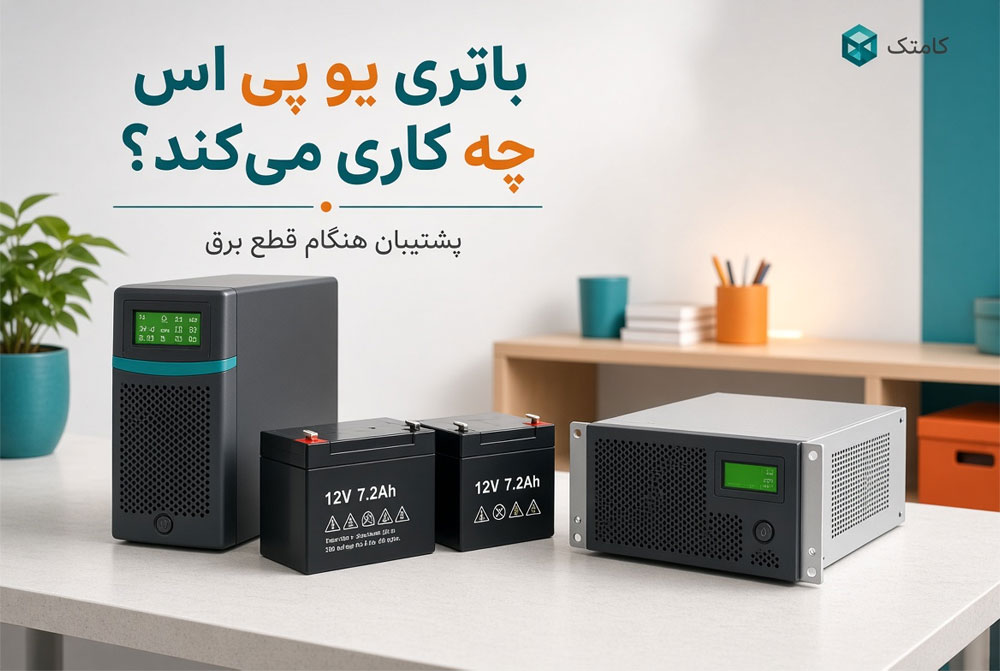

باتری UPS چه کاری انجام می‌دهد؟

UPS هنگام قطع یا نامناسب‌شدن برق ورودی، انرژی ذخیره‌شده در باتری را به برق قابل‌استفاده برای تجهیزات تبدیل می‌کند. مدت پشتیبانی به ظرفیت و وضعیت باتری، توان مصرفی بار، راندمان UPS، دمای محیط و نوع بار وابسته است؛ بنابراین تنها از روی عدد آمپرساعت نمی‌توان زمان بک‌آپ را دقیق تعیین کرد.

باتری ضعیف یا اتصال نامناسب ممکن است باعث هشدار باتری، خاموش‌شدن زودهنگام UPS، شارژ ناقص یا افت زمان پشتیبانی شود. بررسی دوره‌ای و ثبت نتایج تست‌ها کمک می‌کند فرسودگی پیش از خرابی کامل تشخیص داده شود.

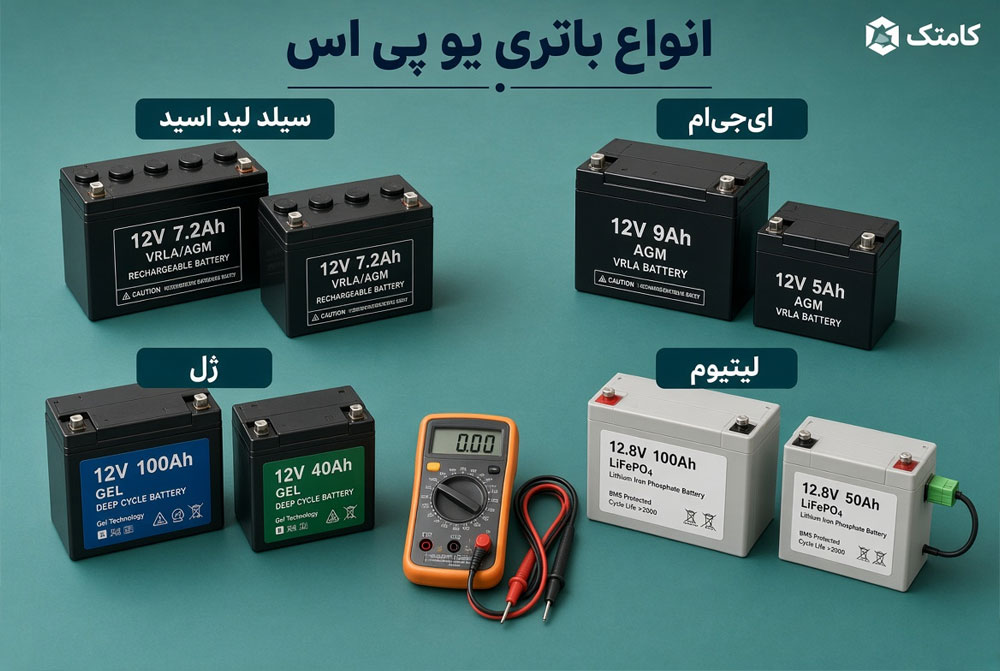

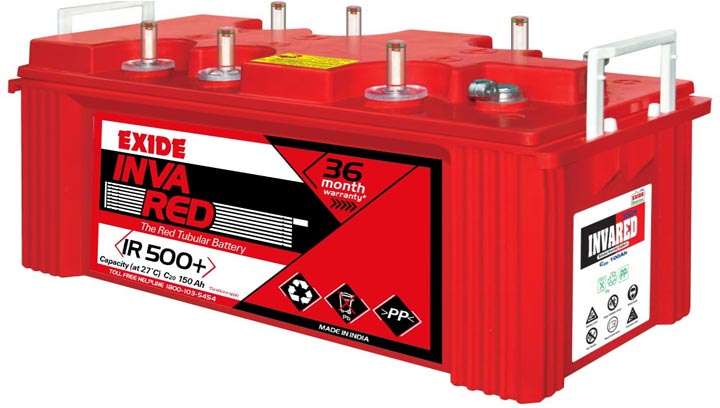

انواع باتری مناسب برای UPS را بشناسید

باتری جایگزین باید با ولتاژ DC، شارژر و تنظیمات UPS سازگار باشد. باتری‌های با ظاهر مشابه ممکن است از نظر شیمی، ظرفیت، شارژ مجاز و روش نگهداری تفاوت داشته باشند.

عمر مفید باتری عدد ثابتی نیست. دمای کار، تعداد و عمق چرخه‌های شارژ و دشارژ، کیفیت شارژر، مدت انبارداری و شرایط بار روی عمر اثر می‌گذارند. زمان تعویض را بر اساس دستورالعمل سازنده، نتایج تست و روند افت ظرفیت تعیین کنید، نه فقط سن باتری.

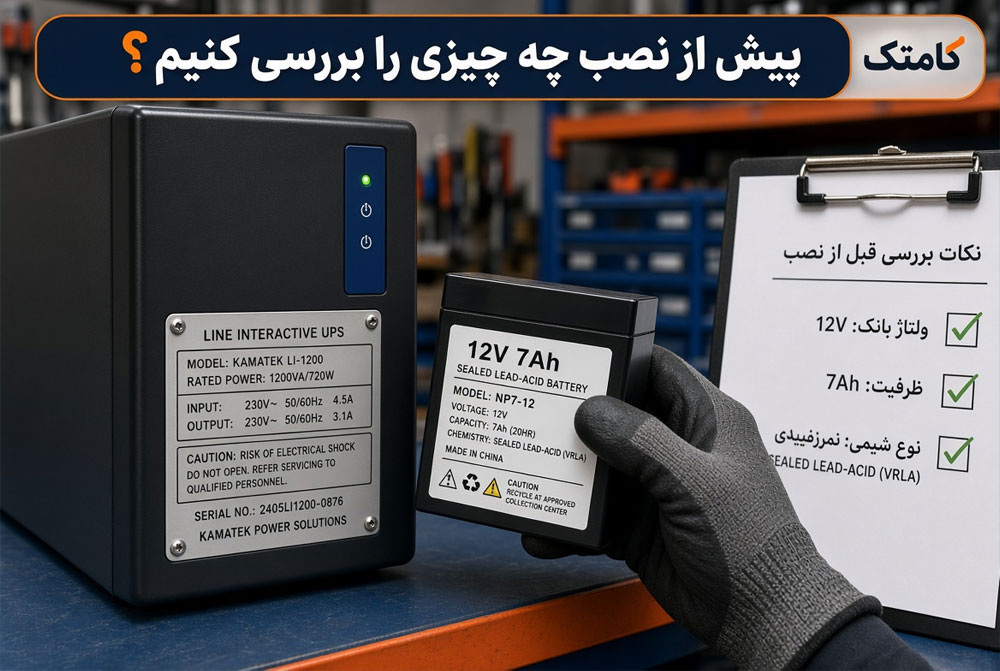

پیش از نصب باتری UPS چه چیزهایی را بررسی کنیم؟

• مشخصات UPS: ولتاژ DC بانک باتری، تعداد باتری‌ها، نوع شیمیایی مورد تأیید و روش اتصال را از روی برچسب یا دفترچه پیدا کنید.
• مشخصات باتری: ولتاژ، ظرفیت آمپرساعت، نوع ترمینال، ابعاد و جریان شارژ مجاز را کنترل کنید.
• تطابق مجموعه: باتری‌های یک رشته باید از نظر نوع، مدل، ظرفیت و وضعیت عمر تا حد امکان همسان باشند. باتری نو و فرسوده را با هم ترکیب نکنید.
• محل نصب: فضای نصب باید تمیز، خشک، دارای تهویه و در محدودهٔ دمای اعلام‌شده توسط سازنده باشد.
• ابزار و حفاظت: ابزار عایق، تجهیزات حفاظت فردی، فیوز یا کلید حفاظتی مناسب و دستورالعمل نصب را آماده کنید.

مهم: تعداد باتری‌ها و ولتاژ بانک را حدس نزنید. UPSهای مختلف ممکن است به بانک‌های ۱۲، ۲۴، ۴۸ ولت یا ولتاژهای بالاتر نیاز داشته باشند. ولتاژ اشتباه می‌تواند به باتری، شارژر و UPS آسیب جدی بزند.

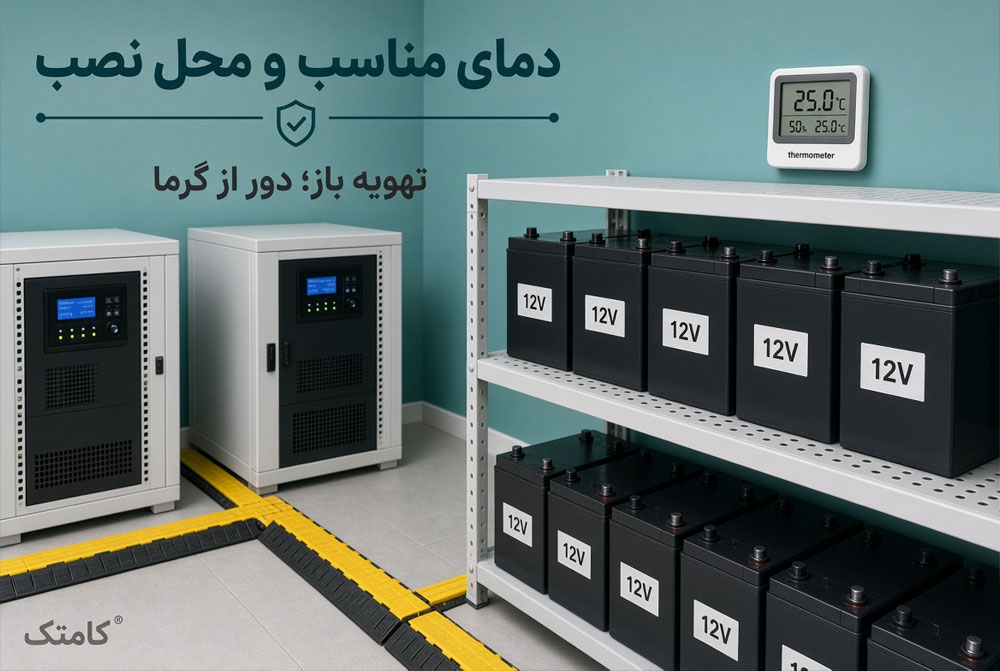

دمای مناسب و محل نصب باتری UPS

گرمای زیاد معمولاً فرسودگی باتری را سریع‌تر می‌کند و سرمای خارج از محدوده نیز می‌تواند ظرفیت قابل‌استفاده را کاهش دهد. عدد ۲۵ درجهٔ سانتی‌گراد در بسیاری از مشخصات باتری‌های سرب‌اسیدی به‌عنوان دمای مرجع مطرح می‌شود، اما محدودهٔ مجاز و شرایط دقیق را باید از دیتاشیت همان باتری و UPS گرفت.

• باتری‌ها را نزدیک بخاری، خروجی هوای گرم، نور مستقیم خورشید یا منبع حرارت نصب نکنید.
• دریچه‌های هوا و مسیر تهویهٔ رک یا محفظه را باز نگه دارید.
• باتری‌ها را در معرض رطوبت، آب، گردوغبار رسانا یا خوردگی قرار ندهید.
• دمای محیط را به‌صورت دوره‌ای ثبت کنید تا تغییرات غیرعادی زودتر دیده شود.

برای بررسی مصرف برق تجهیزات و برآورد بار، مطلب جدول توان مصرفی می‌تواند نقطهٔ شروع مناسبی باشد؛ انتخاب نهایی UPS و بانک باتری باید با توان واقعی بار و مشخصات سازنده انجام شود.

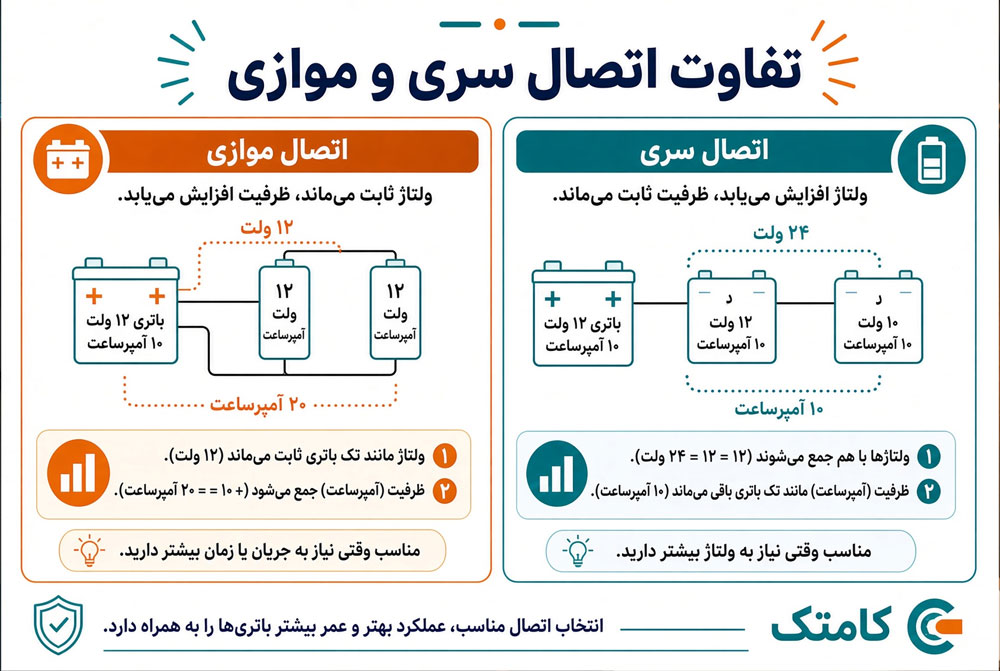

اتصال سری و موازی باتری‌های UPS چه تفاوتی دارد؟

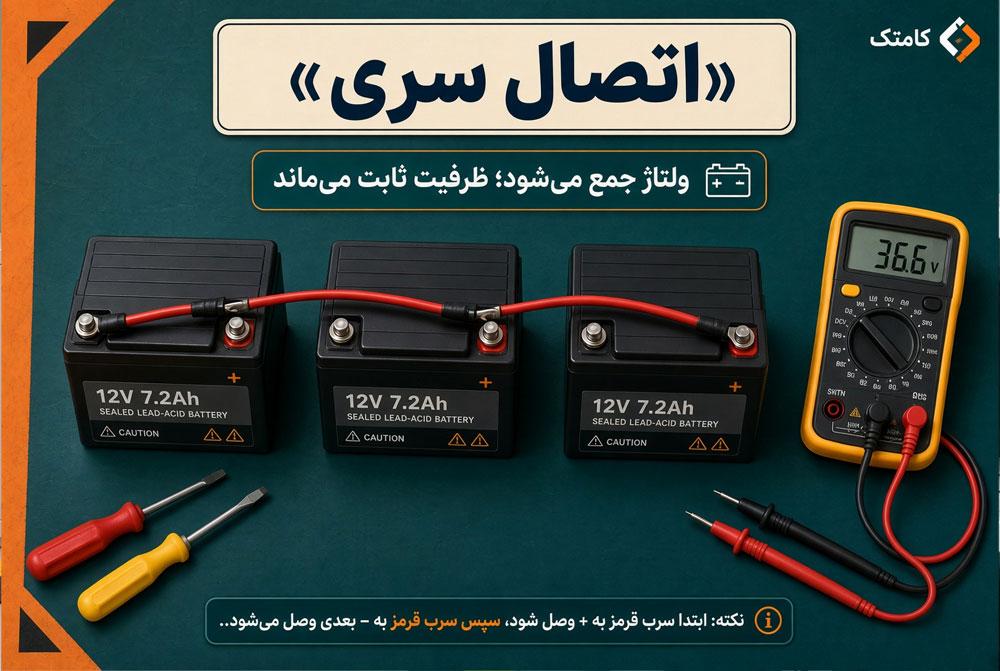

اتصال سری؛ افزایش ولتاژ بانک باتری

در اتصال سری، قطب مثبت هر باتری به قطب منفی باتری بعدی وصل می‌شود. ولتاژ باتری‌ها با هم جمع می‌شود، اما ظرفیت آمپرساعت رشته تقریباً برابر ظرفیت یک باتری باقی می‌ماند.

مثال: بیست باتری ۱۲ ولت و ۱۰۰ آمپرساعت که به‌صورت سری و با رعایت مشخصات سازنده متصل شده‌اند، بانکی با ولتاژ اسمی ۲۴۰ ولت و ظرفیت اسمی ۱۰۰ آمپرساعت تشکیل می‌دهند. این ولتاژ DC بسیار خطرناک است و کار روی چنین رشته‌ای باید به تکنسین آموزش‌دیده سپرده شود.

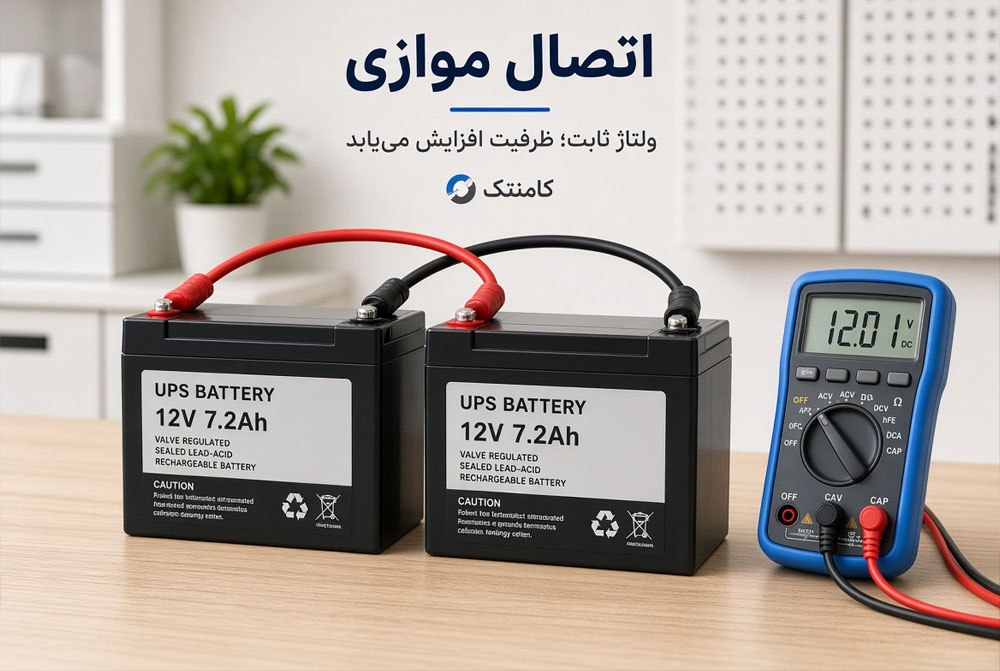

اتصال موازی؛ افزایش ظرفیت بانک باتری

در اتصال موازی، مثبت‌ها به مثبت و منفی‌ها به منفی وصل می‌شوند. ولتاژ بانک ثابت می‌ماند و ظرفیت اسمی افزایش پیدا می‌کند. اتصال موازی فقط زمانی انجام شود که طراحی UPS و سازندهٔ باتری آن را مجاز بدانند. کابل‌کشی و طول مسیرها نیز باید طوری باشد که جریان بین رشته‌ها متعادل تقسیم شود.

مثال: چهار باتری ۱۲ ولت و ۱۰۰ آمپرساعت در اتصال موازی، از نظر اسمی بانک ۱۲ ولت و ۴۰۰ آمپرساعت می‌سازند؛ مشروط بر اینکه باتری‌ها همسان باشند و دستگاه برای چنین آرایشی طراحی شده باشد.

اتصال سری‌ـ‌موازی؛ افزایش هم‌زمان ولتاژ و ظرفیت

در این روش، ابتدا باتری‌ها در چند رشتهٔ سری قرار می‌گیرند و سپس رشته‌های همسان به‌صورت موازی به هم متصل می‌شوند.

برای مثال، دو رشتهٔ یکسان که هرکدام از بیست باتری ۱۲ ولت و ۱۰۰ آمپرساعت ساخته شده‌اند، در صورت پشتیبانی UPS می‌توانند بانکی با ولتاژ اسمی ۲۴۰ ولت و ظرفیت اسمی ۲۰۰ آمپرساعت تشکیل دهند.

در طراحی واقعی، جریان، فیوز هر رشته، سطح مقطع کابل، طول مسیر، روش اتصال و محدودیت‌های شارژر باید محاسبه شوند. اجرای آرایش سری‌ـ‌موازی بدون نقشه و تأیید سازنده خطرناک است.

مراحل ایمن نصب و راه‌اندازی باتری UPS

مراحل زیر چارچوب کلی کار را نشان می‌دهد؛ ترتیب قطع و وصل برق، کلید باتری و بای‌پس در هر مدل ممکن است متفاوت باشد. دستورالعمل سازنده بر این مراحل اولویت دارد.

1. مدل و نقشه را بررسی کنید: ولتاژ بانک، تعداد باتری‌ها، پلاریته و نحوهٔ کابل‌کشی را از دفترچهٔ UPS پیدا کنید.
2. تجهیزات را ایزوله کنید: UPS و بانک باتری را طبق روش ایمن سازنده از برق و بار جدا کنید. در مراکز حساس، خاموش‌کردن یا رفتن به بای‌پس باید طبق برنامهٔ نگهداری انجام شود.
3. باتری‌ها را بازرسی کنید: بدنه، ترمینال‌ها و عایق کابل‌ها را از نظر ترک، نشتی، تورم، خوردگی یا آثار داغ‌شدگی بررسی کنید. باتری آسیب‌دیده را نصب نکنید.
4. باتری‌ها را درست جانمایی کنید: قطب‌ها باید قابل‌دسترسی و از اتصال تصادفی محافظت‌شده باشند. وزن باتری و ظرفیت تحمل رک یا محفظه را نیز در نظر بگیرید.

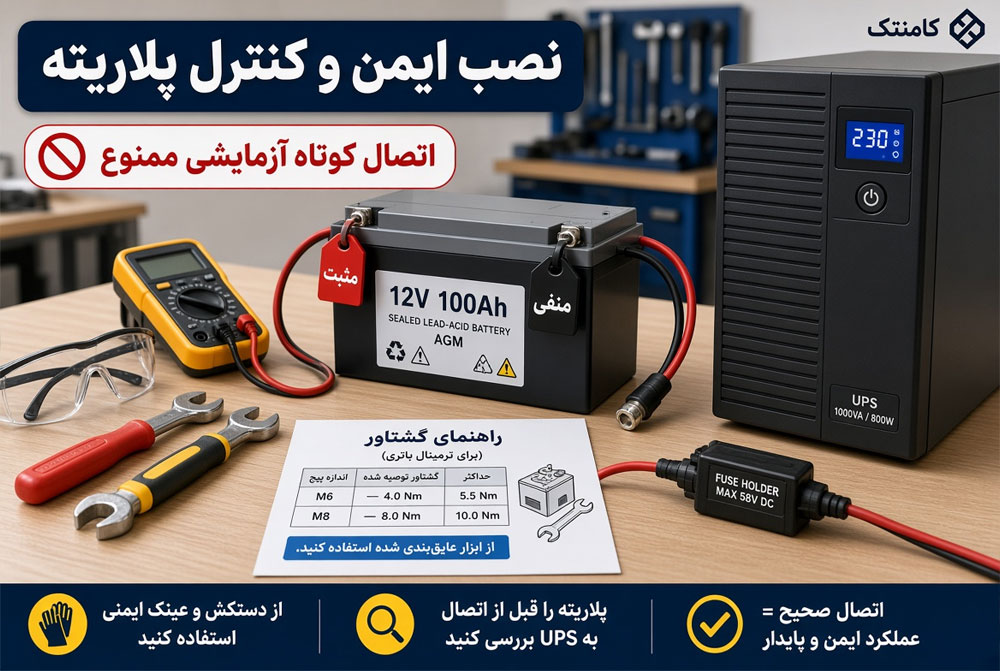

5. پلاریته و اتصالات را کنترل کنید: پیش از بستن مدار، ترتیب مثبت و منفی را با نقشه تطبیق دهید. از ابزار عایق استفاده کنید و گشتاور ترمینال‌ها را مطابق دستور سازنده تنظیم کنید.
6. حفاظت مدار را نصب کنید: فیوز یا کلید قطع‌کنندهٔ مناسب باید مطابق طراحی UPS و مشخصات کابل انتخاب شود؛ مقدار آن را حدس نزنید.
7. تنظیمات UPS را انجام دهید: در صورت نیاز، نوع باتری، تعداد باتری‌ها و ظرفیت بانک را از منوی دستگاه یا نرم‌افزار مانیتورینگ تنظیم کنید.
8. راه‌اندازی و ثبت وضعیت: پس از بررسی نهایی، دستگاه را طبق ترتیب سازنده راه‌اندازی کنید و هشدارها، ولتاژها و وضعیت شارژ را ثبت کنید.

باتری را با آچار یا کابل به‌صورت آزمایشی اتصال‌کوتاه نکنید. باتری می‌تواند جریان بسیار زیادی تولید کند و باعث سوختگی، ذوب‌شدن ابزار، آتش‌سوزی یا ترکیدن قطعه شود.

شارژ و دشارژ صحیح باتری UPS

شارژر UPS باید با نوع باتری و پروفایل شارژ آن سازگار باشد. بسیاری از UPSها روش‌های مدیریت شارژ اختصاصی دارند؛ گزینه‌هایی مانند ABM در برخی محصولات سازنده‌ها به‌کار می‌روند و نام یا عملکرد واحدی برای همهٔ UPSها ندارند. تنظیمات شارژ را تغییر ندهید، مگر اینکه سازنده یا متخصص مجاز آن را توصیه کرده باشد.

• از شارژر یا حالت شارژی استفاده کنید که برای همان شیمی باتری تأیید شده است.
• از تخلیهٔ عمیق مکرر باتری جلوگیری کنید؛ حد قطع ولتاژ را مطابق مشخصات دستگاه تنظیم کنید.
• پس از قطع برق طولانی یا تخلیهٔ زیاد، زمان لازم برای شارژ مجدد را در نظر بگیرید.
• باتری لیتیومی را بدون BMS سازگار و ارتباط تأییدشده با UPS استفاده نکنید.

چرا نباید باتری نو و قدیمی را با هم نصب کرد؟

باتری‌های فرسوده معمولاً ظرفیت و مقاومت داخلی متفاوتی با باتری نو دارند. ترکیب آن‌ها در یک رشته می‌تواند باعث شارژ و دشارژ نامتوازن، کاهش زمان پشتیبانی و فشار بیشتر بر باتری‌های سالم شود. در بانک‌های چندباتری، تعویض یک باتری به‌تنهایی فقط وقتی انجام شود که سازنده یا متخصص آن را مجاز بداند؛ در بسیاری از سامانه‌ها، تعویض هماهنگ مجموعه عملکرد مطمئن‌تری دارد.

باتری‌های یک بانک را از نظر شیمی، مدل، ظرفیت، ولتاژ، عمر و شرایط نگهداری همسان نگه دارید. برای بانک‌های موازی، همسانی کابل‌ها و تقسیم جریان نیز اهمیت دارد.

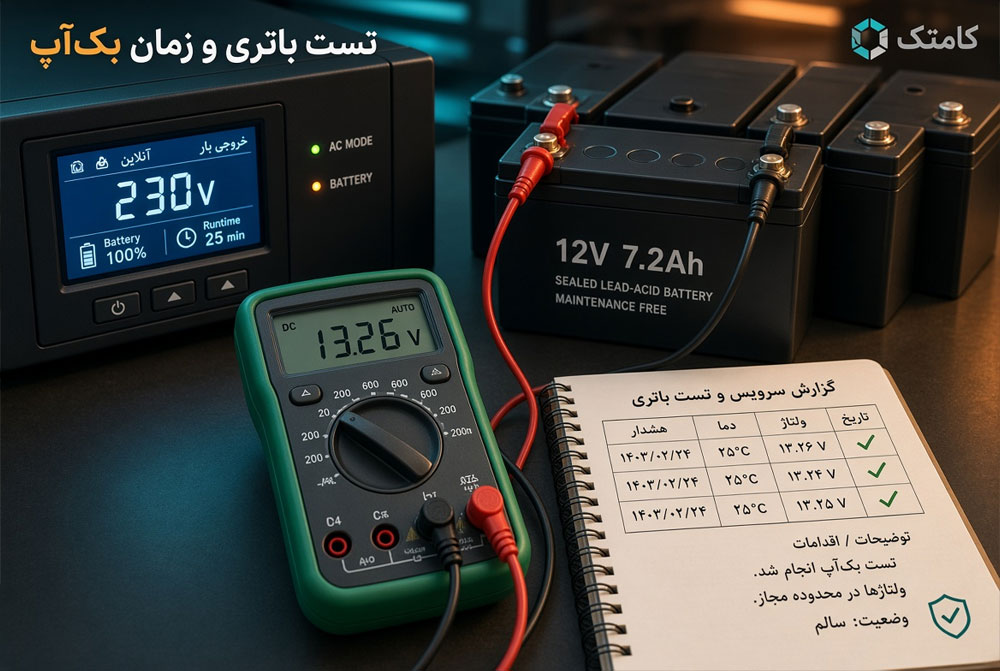

تست باتری و بررسی زمان بک‌آپ UPS

آزمون اولیه باید طبق دفترچهٔ دستگاه انجام شود. تست خودکار UPS وضعیت‌های پایه را بررسی می‌کند، اما همیشه جای آزمون ظرفیت یا زمان پشتیبانی زیر بار کنترل‌شده را نمی‌گیرد.

1. وضعیت شارژ، هشدارها و پیام‌های پنل LCD یا نرم‌افزار UPS را بررسی کنید.
2. ولتاژ هر باتری یا هر بلوک را فقط در صورت داشتن آموزش و ابزار مناسب اندازه بگیرید.
3. مقادیر را همراه با تاریخ، دمای محیط و وضعیت بار ثبت کنید تا تغییرات دوره‌ای قابل‌مقایسه باشند.
4. آزمون زمان بک‌آپ را در زمان برنامه‌ریزی‌شده و با بار کنترل‌شده انجام دهید؛ برای سرور، تجهیزات پزشکی و بارهای حیاتی، برق شهر را خودسرانه قطع نکنید.
5. برای ارزیابی ظرفیت، از روش آزمون توصیه‌شده توسط سازنده یا تکنسین متخصص استفاده کنید.

اندازه‌گیری ولتاژ به‌تنهایی سلامت کامل باتری یا ظرفیت باقی‌مانده را ثابت نمی‌کند. روند تغییر ولتاژ، آزمون ظرفیت و هشدارهای سیستم باید در کنار هم بررسی شوند.

پایش باتری UPS و تفاوت BMS با سیستم مانیتورینگ

در بعضی سامانه‌ها، سیستم پایش باتری اطلاعاتی مانند ولتاژ رشته‌ها، دما، هشدارها و روند تغییر وضعیت را ثبت می‌کند. در باتری‌های لیتیومی، BMS یا سامانهٔ مدیریت باتری علاوه بر پایش، وظایفی مانند حفاظت سلول‌ها و مدیریت شارژ و دشارژ را هم انجام می‌دهد. این دو سامانه همیشه یکسان نیستند؛ نام و قابلیت‌ها را از مشخصات UPS و پک باتری بررسی کنید.

• دما و ولتاژ بلوک‌ها را در دوره‌های منظم ثبت کنید.
• هشدارهای عدم تعادل، افت ظرفیت یا دمای غیرعادی را نادیده نگیرید.
• تغییرات مقاومت داخلی را فقط با روش و ابزار مناسب و طبق دستور سازنده ارزیابی کنید.
• تاریخ نصب، سرویس، آزمون و تعویض هر مجموعه را نگه دارید.

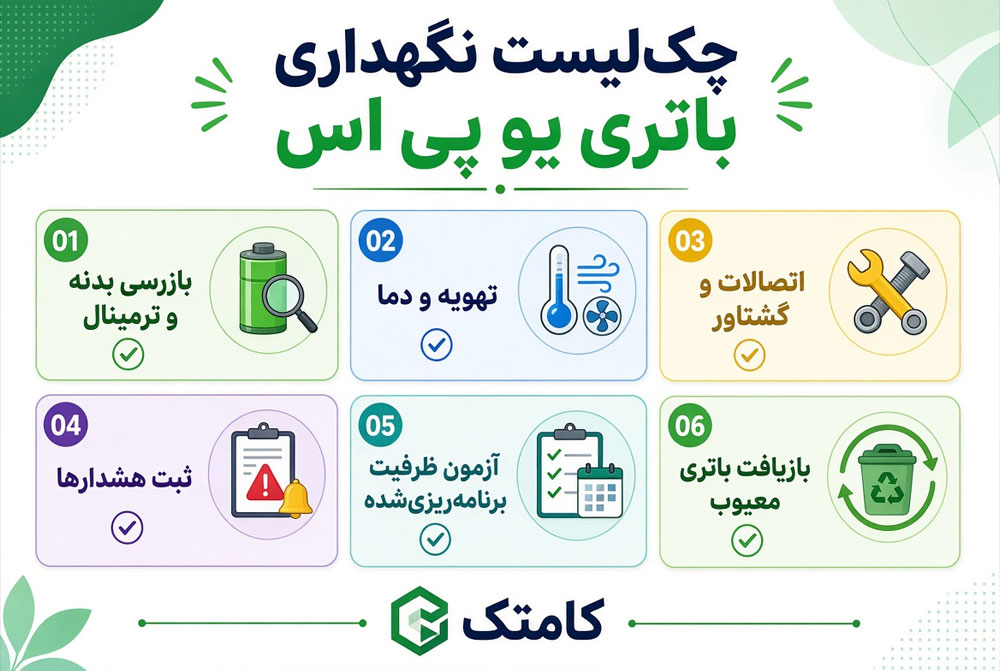

چک‌لیست نگهداری دوره‌ای باتری UPS

• بدنه و ترمینال‌ها را از نظر تورم، ترک، نشتی، خوردگی و آثار گرما بررسی کنید.
• مطمئن شوید مسیر تهویه باز است و دمای محل در محدودهٔ پیشنهادی سازنده قرار دارد.
• کابل‌ها، روکش‌ها و اتصالات را از نظر شل‌شدگی یا آسیب بررسی کنید؛ تنظیم اتصال باید با ابزار و گشتاور تعیین‌شده انجام شود.
• هشدارها و گزارش‌های UPS را مرور و مقادیر را ثبت کنید.
• برنامهٔ آزمون ظرفیت و تعویض را بر اساس توصیهٔ سازنده و نتیجهٔ پایش تنظیم کنید.
• باتری‌های سیلد را باز نکنید و به آن‌ها آب اضافه نکنید، مگر آنکه سازنده صریحاً روش دیگری تعیین کرده باشد.
• باتری معیوب را در زبالهٔ عادی نیندازید؛ آن را به مسیر مجاز جمع‌آوری و بازیافت باتری تحویل دهید.

⚡ برای تعمیر یا عیب‌یابی UPS و بررسی ایمنی تجهیزات برق، مطلب کلید محافظ جان را نیز ببینید. بررسی کلید محافظ جان جایگزین سرویس باتری یا آزمون UPS نیست، اما با اصول حفاظت در مدارهای برق آشنا می‌شوید.

علائم خرابی یا فرسودگی باتری UPS چیست؟

• زمان بک‌آپ نسبت به گذشته به‌طور محسوس کاهش یافته است.
• UPS هشدار باتری، شارژ یا نیاز به تعویض نشان می‌دهد.
• بدنهٔ باتری متورم شده یا آثار نشتی، خوردگی و داغ‌شدگی دیده می‌شود.
• ولتاژ یا رفتار باتری‌های یک رشته اختلاف غیرعادی دارد.
• باتری پس از شارژ کامل، زیر بار خیلی زود افت می‌کند.

در صورت مشاهدهٔ تورم، نشتی، بوی غیرعادی یا دمای بالا، باتری را لمس یا باز نکنید. بار و دستگاه را فقط طبق دستورالعمل ایمن سازنده مدیریت کنید و از تکنسین متخصص کمک بگیرید. البته در دوره آموزش تعمیرات یو پی اس با این موارد عملا آشنا میشوید.

اشتباهات رایج هنگام نصب باتری یو پی اس

• انتخاب تعداد یا ولتاژ باتری بدون بررسی ولتاژ DC موردنیاز UPS
• مخلوط‌کردن باتری‌های نو و فرسوده یا مدل‌ها و شیمی‌های متفاوت
• وصل‌کردن اشتباه قطب مثبت و منفی
• استفاده از کابل یا فیوز نامتناسب با جریان طراحی‌شده
• نادیده‌گرفتن تهویه، دما و ظرفیت تحمل رک
• انجام تست قطع برق روی سرور یا بار حیاتی بدون برنامه و تجهیزات پشتیبان
• فرض‌کردن اینکه هر باتری لیتیومی با هر UPS سازگار است

روش تمرین نصب و نگهداری باتری در کلاس

برای یادگیری عملی، ابتدا روی نقشه و مجموعهٔ کم‌ولتاژ آموزشی کار کنید و هر اتصال را پیش از اجرا با مربی بررسی کنید. سپس مراحل زیر را تمرین کنید:

1. از روی برچسب دستگاه، ولتاژ بانک و نوع باتری موردنیاز را پیدا کنید.
2. با چند باتری آموزشی، تفاوت اتصال سری و موازی را محاسبه و ثبت کنید.
3. پلاریتهٔ هر باتری و ترتیب کابل‌ها را پیش از اتصال علامت‌گذاری کنید.
4. روش بازرسی ظاهری، ثبت دما و خواندن هشدارهای UPS را تمرین کنید.
5. نتایج اندازه‌گیری را در جدول سرویس وارد و با مقادیر قبلی مقایسه کنید.
6. آزمون بک‌آپ را فقط روی سامانهٔ آموزشی یا بار کنترل‌شده انجام دهید.

نصب درست بانک باتری با بررسی مشخصات UPS، انتخاب باتری‌های همسان، رعایت پلاریته، حفاظت مناسب و برنامهٔ پایش منظم آغاز می‌شود. در کار واقعی، دفترچهٔ سازنده و ارزیابی تکنسین بر هر مثال عمومی اولویت دارند.
