آموزش نصب یو پی اس UPS و استابلایزر از صفر تا اجرای پروژه

دوره آموزش نصب یو پی اس UPS و استابلایزر برای افرادی طراحی شده است که می‌خواهند نصب و راه‌اندازی سیستم‌های برق اضطراری را به‌صورت اصولی، عملی و متناسب با پروژه‌های واقعی یاد بگیرند. در این کلاس از شناخت ساختار UPS و تفاوت مدل‌های Offline، Line Interactive و Online شروع می‌کنیم و سپس به محاسبه ظرفیت UPS، انتخاب باتری، طراحی Battery Bank، نصب UPS تک‌فاز و سه‌فاز، بای‌پس، استابلایزر، مانیتورینگ، تست و عیب‌یابی اولیه می‌رسیم.

در یک پروژه حرفه‌ای، فقط روشن کردن دستگاه کافی نیست. نصاب باید بداند چه مقدار بار به UPS متصل می‌شود، توان واقعی مصرف‌کننده‌ها چقدر است، جریان راه‌اندازی تجهیزات چگونه روی انتخاب UPS اثر می‌گذارد، چه مدت Backup نیاز داریم و سیستم باتری با چه ولتاژ و ظرفیتی باید طراحی شود.

UPS مخفف Uninterruptible Power Supply یا منبع تغذیه بدون وقفه است. این سیستم هنگام قطع یا اختلال برق شبکه، انرژی موردنیاز تجهیزات را برای مدت مشخص تأمین می‌کند. بسته به نوع UPS، علاوه بر قطع برق می‌توان بخشی از مشکلاتی مانند افت ولتاژ، افزایش ولتاژ، نوسان شبکه، Noise و برخی اختلالات فرکانسی را نیز کنترل کرد.

مسیر یادگیری نصب UPS برای ورود به بازار کار

1. آشنایی با برق AC و DC و اصول ایمنی
2. شناخت Watt، VA، kW، kVA و Power Factor
3. شناخت انواع UPS و کاربرد هر Topology
4. محاسبه توان و جریان مصرفی تجهیزات
5. تعیین ظرفیت مناسب UPS برای پروژه
6. محاسبه زمان Backup موردنیاز
7. شناخت انواع باتری UPS
8. سری و موازی کردن Battery Stringها
9. طراحی و نصب Battery Cabinet
10. نصب UPS تک‌فاز و Online UPS
11. آشنایی با نصب UPS سه‌فاز
12. بررسی Static Bypass و Maintenance Bypass
13. انتخاب و نصب استابلایزر
14. بررسی کابل، فیوز، Breaker، نول و ارت
15. راه‌اندازی SNMP و مانیتورینگ UPS
16. آشنایی با Modbus و Dry Contact
17. تست Battery Mode و زمان Backup
18. تشخیص Alarm و Faultهای متداول
19. سرویس و نگهداری دوره‌ای سیستم

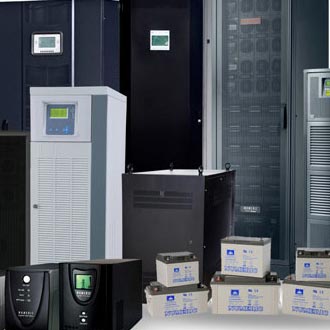

شناخت انواع UPS برای انتخاب درست در پروژه

یکی از مهم‌ترین بخش‌های آموزش انتخاب UPS مناسب، شناخت تفاوت ساختار دستگاه‌ها است. هر UPS برای هر نوع مصرف‌کننده مناسب نیست و حساسیت بار، کیفیت برق ورودی، مدت زمان برق اضطراری و بودجه پروژه در انتخاب نهایی تأثیر دارند.

مقایسه Offline، Line Interactive و Online UPS

چرا Online UPS برای تجهیزات حساس استفاده می‌شود؟

در ساختار Online Double Conversion، خروجی در حالت عادی توسط Inverter تولید می‌شود. به همین دلیل انتقال از برق شبکه به Battery Mode برای بار عملاً بدون وقفه انتقالی محسوس انجام می‌شود. این ویژگی در سرورها، تجهیزات شبکه، سیستم‌های کنترلی و برخی تجهیزات حساس اهمیت زیادی دارد.

استاندارد VFI، VI و VFD در انتخاب UPS

در مشخصات فنی UPS ممکن است با عبارت‌های VFI، VI و VFD روبه‌رو شوید. این دسته‌بندی‌ها نحوه وابستگی ولتاژ و فرکانس خروجی UPS به برق ورودی را مشخص می‌کنند و برای مقایسه حرفه‌ای دستگاه‌ها مفید هستند.

• VFI: ولتاژ و فرکانس خروجی تا حد زیادی مستقل از تغییرات ورودی کنترل می‌شوند.
• VI: ولتاژ خروجی کنترل می‌شود اما فرکانس وابستگی بیشتری به برق ورودی دارد.
• VFD: ولتاژ و فرکانس خروجی در حالت عادی بیشتر تابع شبکه ورودی هستند.

عبارت Online روی بدنه برای انتخاب حرفه‌ای کافی نیست

در پروژه واقعی باید Data Sheet، توان خروجی kW، ظرفیت kVA، راندمان، محدوده Input، Overload Capability، Battery Voltage و Classification همان مدل بررسی شود. نام تجاری یا عبارت تبلیغاتی به‌تنهایی مشخصات کامل دستگاه را نشان نمی‌دهد.

آموزش محاسبه ظرفیت UPS با وات، VA و ضریب توان

یکی از اشتباهات رایج هنگام خرید UPS این است که Watt و VA یکسان در نظر گرفته می‌شوند. ظرفیت بسیاری از UPSها با VA یا kVA اعلام می‌شود، در حالی که توان واقعی قابل تحویل دستگاه معمولاً با W یا kW نیز مشخص شده است.

تفاوت توان واقعی و توان ظاهری در یو پی اس

رابطه ساده میان این پارامترها به شکل زیر است:

Power Factor = Watt ÷ VA

برای مثال، یک UPS با ظرفیت 3kVA الزاماً نمی‌تواند 3000 وات بار واقعی را تغذیه کند. باید حداکثر توان خروجی برحسب kW یا W از مشخصات همان مدل بررسی شود.

Power Factor خروجی UPS را در Data Sheet بررسی کنید

UPSهای جدید ممکن است ضریب توان خروجی بالاتری نسبت به طراحی‌های قدیمی داشته باشند. بنابراین برای انتخاب ظرفیت، هم kVA و هم kW اهمیت دارد.

مراحل محاسبه توان موردنیاز UPS

1. تمام تجهیزاتی را که باید در زمان قطعی روشن بمانند فهرست کنید.
2. Watt یا VA هر دستگاه را از پلاک یا Data Sheet استخراج کنید.
3. Power Factor بارها را در صورت نیاز بررسی کنید.
4. جریان راه‌اندازی تجهیزات موتوری و منابع تغذیه خاص را در نظر بگیرید.
5. توان مصرف‌کننده‌ها را جمع کنید.
6. عدد به‌دست‌آمده را با ظرفیت واقعی kW و kVA UPS مقایسه کنید.
7. برای توسعه آینده و تغییرات Load، Reserve منطقی در نظر بگیرید.
8. Overload Capability دستگاه را نیز بررسی کنید.

خواندن پلاک تجهیزات قبل از انتخاب UPS

برای محاسبه دقیق‌تر، مشخصات مصرف‌کننده‌ها باید بررسی شوند. اطلاعات مهم معمولاً شامل موارد زیر هستند:

• Input Voltage
• Input Current
• Rated Power
• Watt یا kW
• VA یا kVA
• Power Factor
• Frequency
• Startup یا Inrush Current در تجهیزات مربوط

جریان راه‌اندازی را با جریان عادی اشتباه نگیرید

موتور، کمپرسور، پمپ و بعضی Power Supplyها در لحظه روشن شدن می‌توانند جریان بیشتری از حالت پایدار مصرف کنند. هنگام محاسبه UPS برای موتور یا تجهیزات صنعتی باید توانایی دستگاه در تحمل Load Step و جریان لحظه‌ای بررسی شود.

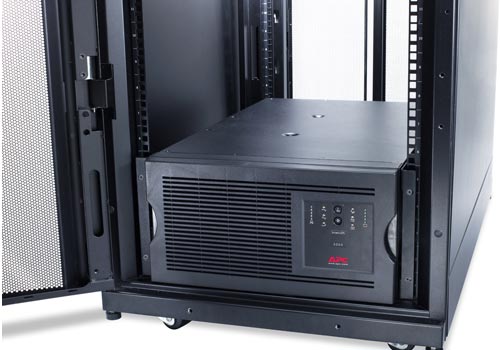

انتخاب UPS برای سرور، شبکه، دوربین و تجهیزات حساس

محاسبه UPS برای سرور و تجهیزات شبکه

در پروژه‌های IT هدف همیشه روشن ماندن نامحدود سرور نیست. گاهی UPS باید فقط فرصت لازم برای ادامه سرویس تا روشن شدن Generator یا انجام Shutdown کنترل‌شده را فراهم کند.

در Load List تجهیزات شبکه معمولاً موارد زیر بررسی می‌شوند:

• Server و Workstation
• NAS و Storage
• Switch و Core Switch
• Router و Firewall
• Access Point
• PoE Load
• ONT یا Modem
• مانیتورهای ضروری
• تجهیزات ارتباطی و رک شبکه

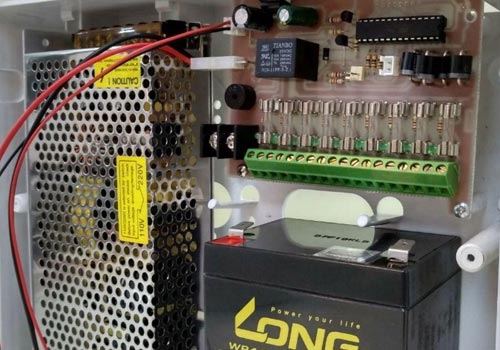

انتخاب UPS برای دوربین مداربسته و سیستم امنیتی

برای سیستم CCTV نباید فقط DVR یا NVR را در محاسبات قرار داد. اگر دوربین، PoE Switch یا تجهیزات ارتباطی خاموش شوند، دستگاه ضبط روشن می‌ماند اما تصویر جدیدی دریافت نخواهد کرد.

• DVR یا NVR
• PoE Switch
• Camera Power Supply
• IP Camera
• Router
• ONT یا Modem
• Wireless Link
• کنترلرهای حفاظتی موردنیاز

توان PoE را جداگانه در Load List محاسبه کنید

در سوئیچ PoE باید مصرف واقعی دوربین‌ها و سایر Powered Deviceها نیز در نظر گرفته شود. فقط توان مصرفی خود Switch نشان‌دهنده کل بار سیستم نیست.

انتخاب UPS برای تجهیزات پزشکی و بارهای حیاتی

در کاربردهای پزشکی، آزمایشگاهی یا ایمنی، محاسبات عمومی کافی نیست. نوع UPS، ساختار برق اضطراری، سیستم زمین، زمان Backup و هماهنگی حفاظتی باید با دستور سازنده تجهیز، طراحی برق مجموعه و مقررات محل تطبیق داده شود.

آموزش انتخاب باتری UPS و طراحی Battery Bank

باتری یکی از اصلی‌ترین بخش‌های سیستم برق اضطراری است و مستقیماً روی زمان Backup، هزینه نگهداری، فضای نصب و قابلیت اطمینان سیستم تأثیر می‌گذارد.

مقایسه انواع باتری مورد استفاده در UPS

اصطلاح باتری خشک همیشه اصطلاح فنی دقیقی نیست

باتری‌های VRLA همچنان دارای الکترولیت هستند و به دلیل ساختار Sealed در بازار گاهی با عنوان «باتری خشک» شناخته می‌شوند. برای انتخاب حرفه‌ای بهتر است نوع واقعی Battery Technology بررسی شود.

اطلاعات ضروری قبل از خرید باتری UPS

• DC Bus Voltage دستگاه
• نوع Battery مورد تأیید سازنده
• ظرفیت Ah پیشنهادی
• تعداد باتری در هر String
• تعداد String مجاز
• Charging Current
• ولتاژ Float و Charge Profile در سیستم مربوط
• دمای محیط باتری
• Backup Time موردنیاز

سری کردن باتری UPS برای ساخت ولتاژ بانک

در اتصال Series، ولتاژ باتری‌ها با هم جمع می‌شود اما ظرفیت Ah یک String تغییر نمی‌کند.

تعداد واقعی باتری را از Manual همان UPS استخراج کنید

UPSهای توان بالا ممکن است Battery Bus با ولتاژ بسیار بیشتری داشته باشند. تعداد باتری String را نباید با حدس، نمونه پروژه دیگر یا صرفاً ظرفیت kVA تعیین کرد.

موازی کردن Battery String برای افزایش ظرفیت

در سیستم‌هایی که سازنده Parallel Battery String را پشتیبانی می‌کند، می‌توان ظرفیت Ah و زمان Backup را افزایش داد. با این حال، شارژر UPS، حفاظت DC و کابل‌کشی باید برای این ساختار طراحی شده باشند.

• باتری‌ها از یک Technology و مدل سازگار باشند.
• ظرفیت Batteryها یکسان باشد.
• ترجیحاً سن و Batch نزدیک داشته باشند.
• طول و سطح مقطع کابل Stringها متعادل باشد.
• هر String حفاظت مناسب داشته باشد.
• توان شارژر برای ظرفیت کل Battery Bank کافی باشد.

باتری نو را با باتری فرسوده مخلوط نکنید

اختلاف ظرفیت و Internal Resistance می‌تواند باعث نامتعادل شدن جریان، شارژ نامناسب و افت عملکرد کل بانک شود.

آموزش محاسبه زمان بکاپ UPS

یکی از پرتکرارترین جست‌وجوها درباره UPS، محاسبه زمان برق‌دهی باتری یو پی اس است. Runtime فقط به Ah باتری وابسته نیست و عواملی مانند Load، ولتاژ Bank، راندمان Inverter، وضعیت Battery، دما و نرخ Discharge روی نتیجه اثر دارند.

فرمول ساده برای درک انرژی باتری

Energy تقریبی = Battery Voltage × Ah

این رابطه برای درک اولیه مناسب است، اما زمان واقعی Backup کمتر از حالت ایده‌آل خواهد بود. در طراحی پروژه باید افت‌های سیستم، راندمان UPS و رفتار Battery در نرخ‌های مختلف Discharge در نظر گرفته شوند.

اثر دما بر طول عمر باتری UPS

دمای بالا از عوامل مهم کاهش عمر باتری است. اتاق UPS و Battery Cabinet باید تهویه مناسب داشته باشد و محدوده دمای مجاز سازنده رعایت شود.

• دمای محیط
• کیفیت تهویه
• رطوبت
• فاصله بین باتری‌ها
• کیفیت Charging
• تعداد چرخه‌های Discharge
• عمق تخلیه باتری
• کیفیت اتصالات و Terminalها

طراحی Battery Cabinet و مسیر کابل DC

در سیستم‌های External Battery، بانک باتری داخل Cabinet یا Rack مناسب نصب می‌شود. در طراحی آن باید علاوه بر چیدمان، وزن و دسترسی سرویس نیز بررسی شود.

• تحمل وزن Battery Bank
• فاصله مناسب تجهیزات
• مسیر امن کابل DC
• حفاظت در برابر اتصال کوتاه
• تهویه مناسب
• امکان تعویض Battery
• برچسب‌گذاری Stringها
• دسترسی کنترل‌شده

آموزش تست باتری UPS با مولتی‌متر و ابزار تخصصی

اندازه‌گیری Voltage فقط یکی از تست‌های باتری است. باتری فرسوده ممکن است در حالت بدون Load ولتاژ مناسبی داشته باشد اما هنگام Discharge سریع افت کند.

• اندازه‌گیری Open Circuit Voltage
• اندازه‌گیری Voltage زیر Load
• مقایسه ولتاژ Batteryهای یک String
• کنترل تورم یا نشتی
• بررسی دمای غیرعادی
• تست Internal Resistance با ابزار مناسب
• بررسی Runtime واقعی سیستم

آموزش نصب UPS تک‌فاز و Online UPS

مراحل نصب UPS تک‌فاز برای تجهیزات اداری و شبکه

1. بازدید محل و بررسی تهویه
2. تهیه Load List
3. کنترل توان و جریان مصرفی
4. بررسی Voltage و Frequency ورودی
5. کنترل حفاظت ورودی
6. بررسی Protective Earth
7. نصب Battery طبق Manual
8. اندازه‌گیری Polarity و DC Voltage
9. راه‌اندازی اولیه طبق Procedure سازنده
10. کنترل Output Voltage
11. اتصال مرحله‌ای Load
12. بررسی Load Percentage
13. تست Battery Mode
14. بررسی Alarm و Event Log

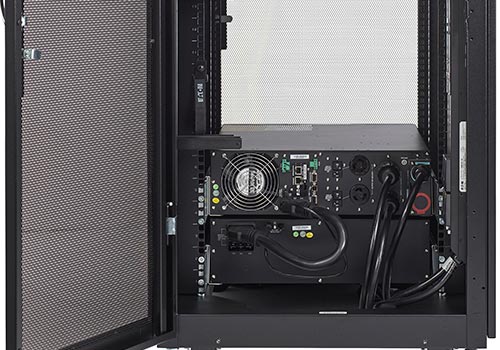

اتصالات مهم در Online UPS حرفه‌ای

در Online UPSهای Hardwired ممکن است مسیرهای مختلفی برای برق اصلی، خروجی، Bypass و باتری وجود داشته باشد.

• Main Input
• Output
• Bypass Input در مدل مربوط
• Battery Input
• Protective Earth
• Communication Port
• EPO در دستگاه‌های پشتیبانی‌کننده

ترمینال‌های UPS را از روی ظاهر سیم‌بندی نکنید

ترتیب Terminal، نحوه اتصال Neutral، ساختار Bypass و Battery Connection میان برندها و مدل‌های مختلف متفاوت است. Wiring Diagram همان مدل باید مبنای نصب قرار گیرد.

آموزش نصب UPS سه‌فاز و محاسبات برق صنعتی

در پروژه‌های توان بالاتر با UPSهای ورودی یا خروجی سه‌فاز روبه‌رو می‌شویم. این بخش به دانش برق قدرت، طراحی تابلو و هماهنگی حفاظتی بیشتری نیاز دارد. هنرجویی که قصد فعالیت حرفه‌ای در این حوزه را دارد، با مباحث آموزش برق صنعتی نیز ارتباط مستقیم خواهد داشت.

پارامترهای مهم در Three Phase UPS

• Phase Sequence
• Input Current
• Output Current
• Neutral Sizing
• Load Balance
• Bypass Source
• Short Circuit Protection
• Earthing
• Battery DC Protection
• هارمونیک‌های جریان در Loadهای غیرخطی

آموزش انتخاب کابل، فیوز، بریکر، ارت و نول UPS

محاسبه کابل ورودی و خروجی UPS

سطح مقطع کابل فقط از روی ظرفیت kVA دستگاه انتخاب نمی‌شود. جریان، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، تجمع کابل‌ها و نوع حفاظت باید در محاسبات لحاظ شوند.

• Input Current
• Output Current
• تعداد فاز
• Cable Length
• Installation Method
• Ambient Temperature
• Grouping Factor
• Voltage Drop
• Protection Device

جریان ورودی و خروجی همیشه یکسان نیست

در برخی شرایط، جریان ورودی UPS به دلیل شارژ Battery یا ساختار داخلی دستگاه می‌تواند با جریان خروجی متفاوت باشد. مقادیر طراحی باید از Data Sheet استخراج شوند.

انتخاب Breaker و حفاظت الکتریکی UPS

• Input Breaker
• Output Breaker
• Bypass Breaker
• Battery DC Breaker
• Fuse در طراحی‌های مربوط
• حفاظت Short Circuit
• هماهنگی Selectivity در پروژه‌های بزرگ‌تر

ارت و نول در نصب UPS

موضوع Neutral و Protective Earth در UPS تخصصی است و به Topology دستگاه و سیستم زمین ساختمان بستگی دارد.

• نوع سیستم Earthing ساختمان
• مسیر Protective Earth
• Neutral Configuration
• Bypass Neutral
• RCD Coordination
• Isolation Transformer در طراحی مربوط

نول و ارت را بدون نقشه به یکدیگر متصل نکنید

Neutral-Earth Bonding باید براساس طراحی شبکه برق و دستور سازنده انجام شود. ایجاد اتصال اضافه در محل نامناسب می‌تواند موجب عملکرد نادرست حفاظت یا ایجاد جریان ناخواسته در مسیر Earth شود.

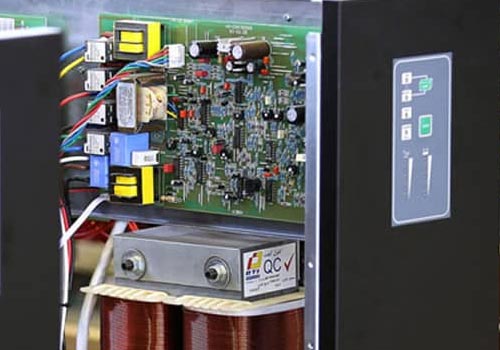

آموزش استابلایزر و تفاوت آن با UPS

استابلایزر یا Voltage Stabilizer برای کنترل و تثبیت ولتاژ طراحی می‌شود، اما در مدل‌های معمول به‌تنهایی Backup Battery مشابه UPS فراهم نمی‌کند.

مقایسه UPS و Stabilizer

مقایسه Relay، Servo و Static Stabilizer

• Relay Type: اصلاح ولتاژ به‌صورت Step و با استفاده از Relay و Tapهای Transformer
• Servo Type: استفاده از Servo Motor و Variable Transformer در ساختارهای مربوط
• Static Type: کنترل الکترونیکی سریع در طراحی‌های تخصصی

استابلایزر را براساس توان و دامنه ولتاژ ورودی انتخاب کنید

Rated Power، Input Range، Output Accuracy، Response Time و نوع Load در انتخاب استابلایزر اهمیت دارند. برای بار موتوری باید جریان راه‌اندازی نیز بررسی شود.

آموزش AVR، Static Bypass و Maintenance Bypass

AVR در UPS لاین اینتراکتیو چگونه کار می‌کند؟

AVR مخفف Automatic Voltage Regulation است و در بسیاری از Line Interactive UPSها می‌تواند بخشی از افت یا افزایش ولتاژ را بدون تخلیه Battery اصلاح کند.

• Boost: افزایش Voltage زمانی که ورودی پایین‌تر از محدوده مناسب است.
• Buck: کاهش Voltage زمانی که ورودی بالاتر از محدوده مناسب است.

AVR جای باتری را هنگام قطع کامل برق نمی‌گیرد

AVR برای اصلاح نوسان ولتاژ استفاده می‌شود. هنگام قطع کامل شبکه، تأمین انرژی به Battery و Inverter وابسته خواهد بود.

Static Bypass در Online UPS

Static Bypass مسیر جایگزینی است که در شرایط تعریف‌شده می‌تواند Load را به منبع Bypass منتقل کند.

• Overload
• Fault داخلی
• فرمان Controller
• شرایط تنظیم‌شده توسط سازنده
• فرمان دستی مجاز

Bypass به معنی برق اضطراری نیست

اگر بار روی Bypass قرار گرفته باشد، کیفیت و تداوم برق به منبع Bypass وابسته می‌شود. وضعیت Battery و رفتار UPS هنگام قطع Bypass باید از Manual همان دستگاه مشخص شود.

Maintenance Bypass برای سرویس UPS

Maintenance Bypass در سیستم‌های حرفه‌ای امکان جدا کردن UPS از مسیر Load را در شرایط طراحی‌شده فراهم می‌کند تا سرویس یا تعویض دستگاه با کمترین اختلال انجام شود.

هماهنگی UPS با ژنراتور و سیستم برق اضطراری

در ساختمان‌های مهم، UPS و Generator معمولاً مکمل یکدیگر هستند. UPS زمان بین قطع برق شبکه و پایدار شدن Generator را پوشش می‌دهد و سپس منبع ورودی جدید را دریافت می‌کند.

پارامترهای مهم برای سازگاری Generator و UPS

• Generator Capacity
• Frequency Stability
• Voltage Regulation
• Input Power Factor
• Battery Charging Current
• Load Step
• هارمونیک‌های ورودی
• Input Range تنظیم‌شده UPS

ژنراتور را فقط برابر ظرفیت اسمی UPS انتخاب نکنید

Generator ممکن است علاوه بر Load خروجی UPS، توان Battery Charger و مصرف‌کننده‌های دیگر ساختمان را نیز تأمین کند. طراحی باید براساس کل سیستم انجام شود.

مانیتورینگ UPS با SNMP، Modbus و Dry Contact

راه‌اندازی کارت SNMP برای UPS تحت شبکه

در UPSهای پشتیبانی‌کننده، Network Management Card امکان مشاهده وضعیت سیستم از طریق شبکه را فراهم می‌کند.

• Input Voltage
• Output Voltage
• Load Percentage
• Battery Status
• Runtime Estimate
• Temperature در تجهیزات پشتیبانی‌کننده
• Alarm
• Event Log

رمز پیش‌فرض کارت شبکه UPS را تغییر دهید

هر تجهیز متصل به شبکه باید با Password اختصاصی، Firmware معتبر، تنظیمات دسترسی مناسب و در صورت امکان محدودسازی Network Access راه‌اندازی شود.

Modbus در UPS صنعتی و سیستم BMS

در پروژه‌های اتوماسیون و BMS ممکن است UPS از Modbus RTU یا Modbus TCP برای تبادل اطلاعات استفاده کند.

• Protocol Type
• Device Address
• Baud Rate
• Parity
• Register Map
• IP Address در Modbus TCP
• پارامترهای Alarm و Status

Dry Contact برای ارسال وضعیت UPS

برخی دستگاه‌ها Relay Contactهایی برای انتقال وضعیت به تابلو، BMS یا کنترلر خارجی دارند.

• Power Failure
• Battery Low
• UPS Fault
• Bypass Active
• General Alarm

ظرفیت Dry Contact را از Data Sheet بررسی کنید

ولتاژ یا جریان خارجی نباید بدون بررسی مستقیم به Contact متصل شود. در صورت نیاز باید Interface Relay یا مدار واسط مناسب استفاده شود.

نرم‌افزار مدیریت UPS و خاموش کردن خودکار سرور

UPSها بسته به مدل می‌توانند از USB، Serial یا Network برای ارتباط با نرم‌افزار مدیریت استفاده کنند.

قابلیت‌های مهم نرم‌افزار UPS

• نمایش وضعیت دستگاه
• ثبت Event و Alarm
• Battery Test
• نمایش Runtime
• Notification
• تنظیم برخی Parameterها
• Shutdown خودکار سیستم‌عامل

Shutdown Automation چه کاربردی دارد؟

در پروژه سرور می‌توان سیستم را طوری تنظیم کرد که قبل از تخلیه Battery، خاموش شدن کنترل‌شده انجام شود. این کار احتمال خاموشی ناگهانی، Data Corruption و توقف نامنظم سرویس‌ها را کاهش می‌دهد.

ارتباط UPS با پنل خورشیدی و سیستم Solar

یک UPS معمولی را نباید بدون طراحی مناسب مستقیماً به پنل خورشیدی متصل کرد. سیستم Solar معمولاً به Charge Controller، Solar Inverter یا Hybrid Inverter سازگار نیاز دارد.

تفاوت Solar Inverter و UPS معمولی

Hybrid Inverter یا Solar UPS می‌تواند ورودی PV، Battery Management و الگوریتم شارژ مخصوص سیستم خورشیدی داشته باشد؛ در حالی که UPS اداری معمولاً برای دریافت مستقیم انرژی PV طراحی نشده است. برای شناخت مسیرهای مکمل این حوزه، صفحه دوره‌های آموزش برق شامل رشته‌های مرتبط با برق، پنل خورشیدی و سیستم‌های کنترلی است.

آموزش تست UPS بعد از نصب و راه‌اندازی

چک‌لیست Commissioning دستگاه UPS

• کنترل Input Voltage
• کنترل Frequency
• بررسی Phase Sequence در سیستم سه‌فاز
• کنترل Protective Earth
• بررسی Battery Connection
• اندازه‌گیری DC Polarity
• کنترل Output Voltage
• بررسی Load Percentage
• تست Battery Mode
• تست Alarm
• تست Bypass در شرایط مجاز
• بررسی Communication
• ثبت Parameterهای اولیه

تست قطع برق و بررسی زمان Backup

هنگام تست Battery Mode باید علاوه بر روشن ماندن Load، رفتار سیستم نیز بررسی شود.

• عدم قطع ناخواسته Load
• وضعیت Inverter
• Battery Voltage
• Runtime Estimate
• Alarm صوتی
• Load Percentage
• دمای غیرعادی
• Event Log

آموزش عیب‌یابی خطاهای رایج UPS

تشخیص Overload در یو پی اس

Overload زمانی ایجاد می‌شود که بار متصل از محدوده مجاز دستگاه عبور کند یا یک Load لحظه‌ای بزرگ به UPS متصل شود.

• اضافه شدن تجهیزات جدید
• محاسبه اشتباه ظرفیت
• Startup Current بالا
• اتصال کوتاه در Load
• UPS با ظرفیت نامناسب

باتری بزرگ‌تر مشکل Overload را حل نمی‌کند

افزایش Ah Battery می‌تواند زمان Backup را تغییر دهد اما ظرفیت خروجی kW یا kVA دستگاه را افزایش نمی‌دهد.

عیب‌یابی UPS که روشن نمی‌شود

1. برق ورودی بررسی شود.
2. Input Breaker کنترل شود.
3. Battery Connection بررسی شود.
4. وضعیت EPO بررسی شود.
5. Error Code یا Event Log خوانده شود.
6. Manual همان دستگاه بررسی شود.
7. قابلیت Cold Start در صورت نیاز کنترل شود.
8. در صورت Fault داخلی دستگاه برای تعمیر تخصصی ارجاع شود.

UPS با وجود برق شهر روی Battery Mode می‌ماند

• Input Voltage خارج از Range است.
• Frequency ورودی نامناسب است.
• Input Breaker قطع است.
• Plug یا Terminal مشکل دارد.
• Input Range Setting محدود تنظیم شده است.
• Generator هنوز پایدار نشده است.
• Fault داخلی وجود دارد.

باتری UPS شارژ نمی‌شود

• Battery Connection بررسی شود.
• DC Breaker کنترل شود.
• ولتاژ Battery Bank اندازه‌گیری شود.
• Charging Setting بررسی شود.
• دمای Battery بررسی شود.
• Alarm Code خوانده شود.
• سن Battery بررسی شود.
• Charger Fault احتمالی بررسی شود.

زمان Backup کمتر از گذشته شده است

• Battery فرسوده شده است.
• Load سیستم افزایش یافته است.
• دمای محیط بالا است.
• Battery کامل شارژ نمی‌شود.
• یکی از Batteryهای String ضعیف شده است.
• ظرفیت Batteryها با یکدیگر اختلاف دارد.
• اتصالات DC مقاومت اضافی ایجاد کرده‌اند.
• Charger Setting مناسب نیست.

هشدار Replace Battery روی UPS

این Alarm می‌تواند در اثر Self-Test ناموفق یا کاهش عملکرد Battery ایجاد شود. قبل از تعویض کامل Bank بهتر است موارد زیر بررسی شوند:

• سن باتری‌ها
• Voltage تک‌تک Batteryها
• Load Test
• Internal Resistance
• Connector و Terminalها
• Charger
• Event Log

یک باتری ضعیف می‌تواند کل String را تحت تأثیر قرار دهد

در بانک سری، خرابی یک Battery ممکن است باعث افت Runtime کل String شود. اختلاف ولتاژ، داغ شدن، تورم، افت سریع ولتاژ زیر Load و Internal Resistance غیرعادی از نشانه‌های مهم هستند.

سرویس و نگهداری دوره‌ای UPS و باتری

Maintenance فقط گردگیری دستگاه نیست. Battery، Fan، Load، Connection، Alarm و Event Log باید در بازدید دوره‌ای کنترل شوند.

چک‌لیست سرویس دوره‌ای UPS

• بازرسی ظاهری دستگاه
• بررسی گردوغبار و مسیر Ventilation
• کنترل Fan
• بازرسی Batteryها
• بررسی Temperature
• کنترل Event Log
• تست Alarm
• بررسی Load Percentage
• اندازه‌گیری Input و Output Voltage
• کنترل Communication
• بررسی Runtime
• بازرسی Terminalها طبق دستور سازنده

فاصله سرویس در همه پروژه‌ها یکسان نیست

دیتاسنتر، کارخانه، بیمارستان و دفتر کوچک شرایط بهره‌برداری متفاوتی دارند. برنامه سرویس باید متناسب با Criticality سیستم، شرایط محیطی و برنامه Maintenance سازنده تعیین شود.

بررسی فن و دمای داخلی UPS

فن در بسیاری از دستگاه‌ها برای خنک کردن Power Moduleها و سایر بخش‌ها استفاده می‌شود. توقف یا کاهش عملکرد Fan می‌تواند باعث افزایش Temperature، Alarm و حتی Derating شود.

• صدای غیرعادی Fan
• توقف یا کاهش سرعت فن
• Over Temperature
• دمای بالای Cabinet
• Fault مرتبط با Cooling

انتخاب محل نصب UPS و Battery Bank

شرایط مناسب اتاق UPS

• تهویه مناسب
• دور بودن از آب و رطوبت
• عدم تابش شدید و مستقیم خورشید
• فضای کافی برای سرویس
• باز بودن مسیر Ventilation
• کف مناسب برای تحمل وزن
• دسترسی کنترل‌شده
• مسیر مناسب کابل ورودی، خروجی و Battery

محاسبه وزن Battery Bank قبل از نصب

در سیستم‌های بزرگ، وزن باتری‌ها ممکن است قابل توجه باشد. پیش از نصب باید وزن Battery، Cabinet و ظرفیت تحمل کف بررسی شود.

• وزن هر Battery
• تعداد Batteryها
• وزن Cabinet یا Rack
• ظرفیت تحمل کف
• مسیر حمل تجهیزات
• امکان تعویض Battery در آینده

آموزش EPO و تجهیزات ایمنی UPS صنعتی

EPO یا Emergency Power Off در برخی سیستم‌ها برای اجرای عملکرد قطع اضطراری تعریف‌شده توسط سازنده استفاده می‌شود.

موارد مهم در نصب Emergency Power Off

• نوع Contact موردنیاز
• Normally Open یا Normally Closed
• محل نصب شستی
• برچسب‌گذاری صحیح
• تست طبق Procedure
• هماهنگی با سیستم ایمنی ساختمان

Parallel UPS و Modular UPS برای پروژه‌های حرفه‌ای

مفهوم N+1 در سیستم UPS

در سیستم N+1 یک واحد یا Module اضافه‌تر از ظرفیت موردنیاز طراحی می‌شود تا در صورت Fault یا خارج شدن یک بخش از مدار، ظرفیت موردنیاز همچنان تأمین شود.

خروجی دو UPS معمولی را مستقیماً موازی نکنید

Parallel Operation نیازمند UPSهایی است که برای این کار طراحی شده‌اند و سیستم Synchronization، Load Sharing و کنترل مربوط را پشتیبانی می‌کنند.

Modular UPS برای دیتاسنتر و پروژه قابل توسعه

Modular UPS از چند Power Module تشکیل می‌شود و در مدل‌های مربوط اجازه می‌دهد ظرفیت یا Redundancy به‌صورت مرحله‌ای افزایش پیدا کند.

• Scalability
• Redundancy
• توسعه ظرفیت مرحله‌ای
• سرویس ساده‌تر
• Hot-Swap در مدل‌های پشتیبانی‌کننده

HotSync و کنترل UPSهای موازی

سیستم Parallel Control وظایفی مانند Load Sharing، Synchronization، Redundancy Management و Status Communication را مدیریت می‌کند. روش پیاده‌سازی بین سازندگان متفاوت است.

بازدید پروژه UPS و تهیه Load List

چک‌لیست کارشناسی اولیه قبل از نصب

• توان کل Load
• نوع Load
• Critical Load
• Backup Time
• برق تک‌فاز یا سه‌فاز
• کیفیت برق ورودی
• وجود Generator
• محل UPS
• محل Battery Bank
• تهویه
• مسیر کابل
• فضای Maintenance
• امکان توسعه آینده

نمونه جدول Load List برای محاسبه UPS

بارهای غیرضروری را بی‌دلیل به UPS متصل نکنید

هر مصرف‌کننده اضافی زمان Backup را کاهش می‌دهد. در طراحی حرفه‌ای، ابتدا Critical Load از Non-Critical Load تفکیک می‌شود.

پروژه عملی نصب UPS از بازدید تا تحویل

مراحل اجرایی یک پروژه واقعی برق اضطراری

1. بازدید محل
2. تهیه Load List
3. محاسبه kW و kVA
4. بررسی Startup Current
5. تعیین Backup Time
6. انتخاب UPS
7. انتخاب Battery
8. طراحی Battery Bank
9. طراحی Battery Cabinet
10. بررسی محل نصب و تهویه
11. محاسبه کابل
12. انتخاب حفاظت‌ها
13. بررسی Earth و Neutral
14. نصب UPS
15. نصب Battery Bank
16. اندازه‌گیری Polarity
17. راه‌اندازی اولیه
18. اتصال مرحله‌ای Load
19. تست Battery Mode
20. تست Alarm و Bypass
21. تنظیم SNMP یا Communication
22. ثبت Parameterها
23. آموزش اولیه بهره‌بردار
24. تحویل مستندات پروژه

چک‌لیست تحویل نهایی سیستم UPS

• Load واقعی اندازه‌گیری و ثبت شده است.
• UPS در وضعیت Overload نیست.
• Battery Bank صحیح متصل شده است.
• DC Polarity بررسی شده است.
• Input Voltage و Frequency صحیح هستند.
• Output Voltage کنترل شده است.
• Earth بررسی شده است.
• Battery Mode تست شده است.
• Runtime اولیه بررسی شده است.
• Alarmها تست شده‌اند.
• Bypass طبق Procedure بررسی شده است.
• Communication تست شده است.
• SNMP در صورت وجود راه‌اندازی شده است.
• Batteryها و Breakerها برچسب دارند.
• مدارک و تنظیمات نهایی ثبت شده‌اند.

روش آموزش عملی UPS برای ورود به بازار کار

یادگیری نصب UPS با حفظ کردن چند فرمول کامل نمی‌شود. هنرجو باید روی تجهیزات واقعی کار کند و رابطه بین Load، Battery، Inverter، Bypass، Alarm و Communication را به‌صورت عملی ببیند.

تمرین‌های کاربردی هنرجو در کارگاه

1. پلاک چند مصرف‌کننده واقعی را بخواند.
2. Watt و VA را مقایسه کند.
3. یک Load List واقعی تهیه کند.
4. ظرفیت UPS مناسب را انتخاب کند.
5. Battery String را براساس ولتاژ دستگاه محاسبه کند.
6. Polarity بانک باتری را اندازه‌گیری کند.
7. Load را مرحله‌ای به UPS متصل کند.
8. Battery Mode را آزمایش کند.
9. Alarmهای دستگاه را تحلیل کند.
10. Event Log را بررسی کند.
11. SNMP یا نرم‌افزار مدیریت را تنظیم کند.
12. یک پروژه را از بازدید تا تحویل شبیه‌سازی کند.

ایجاد خطای کنترل‌شده، یادگیری عیب‌یابی را واقعی‌تر می‌کند

در محیط آموزشی می‌توان شرایطی مانند افزایش Load، قطع ورودی یا ایجاد Alarmهای مجاز را به شکل کنترل‌شده شبیه‌سازی کرد تا هنرجو روش تشخیص مرحله‌ای مشکل را یاد بگیرد.

مهارت‌هایی که نصاب UPS باید بعد از دوره داشته باشد

• شناخت Topologyهای متداول UPS
• محاسبه توان واقعی Load
• انتخاب kVA و kW مناسب
• محاسبه تقریبی Backup و استفاده از Runtime Chart
• انتخاب Battery سازگار
• طراحی Series و Parallel Battery String
• بررسی کابل و حفاظت
• نصب UPS تک‌فاز
• شناخت اصول UPS سه‌فاز
• کار با Static و Maintenance Bypass
• نصب و تنظیم استابلایزر
• تست Battery Mode
• خواندن Alarm و Event Log
• راه‌اندازی SNMP و Communication
• سرویس اولیه و نگهداری دوره‌ای

بازار کار نصب UPS و سیستم برق اضطراری

کاربرد UPS فقط به کامپیوتر محدود نیست. شرکت‌ها، فروشگاه‌ها، مراکز شبکه، دیتاسنترها، سیستم‌های امنیتی، مجموعه‌های صنعتی، آزمایشگاه‌ها و بسیاری از کسب‌وکارها به سیستم برق اضطراری نیاز دارند.

خدماتی که تکنسین UPS می‌تواند ارائه کند

• بازدید و کارشناسی پروژه
• محاسبه ظرفیت UPS
• طراحی Battery Bank
• تعویض باتری UPS
• نصب و راه‌اندازی UPS
• نصب استابلایزر
• اجرای Battery Cabinet
• تست Runtime
• راه‌اندازی SNMP
• سرویس دوره‌ای
• بررسی Alarm و خطاهای سطح نصب
• طراحی برنامه Maintenance

آموزش قیمت‌گذاری پروژه نصب UPS

هزینه اجرای پروژه فقط به ظرفیت دستگاه وابسته نیست. در برآورد قیمت باید Scope واقعی کار مشخص شود.

عوامل مؤثر بر هزینه نصب UPS

• توان و نوع UPS
• تک‌فاز یا سه‌فاز بودن پروژه
• تعداد Battery
• Battery Cabinet
• طول و سطح مقطع کابل
• تعداد Breaker و تجهیزات تابلو
• وجود Bypass Panel
• شرایط حمل و نصب
• راه‌اندازی Communication
• Commissioning و تست
• مستندسازی پروژه

چه اطلاعاتی در پیش‌فاکتور نصب UPS درج شود؟

• مدل و ظرفیت UPS
• توان خروجی kW
• تعداد و ظرفیت Battery
• Backup Time مورد انتظار و شرایط آن
• نوع Battery Cabinet
• کابل و متعلقات
• تجهیزات حفاظتی
• هزینه نصب
• هزینه راه‌اندازی و Commissioning
• محدوده خدمات و موارد خارج از Scope

مهارت‌های مکمل برای نصاب حرفه‌ای UPS

کسی که قصد اجرای پروژه‌های بزرگ‌تر را دارد، بهتر است علاوه بر UPS با برق، تابلو، تجهیزات حفاظتی و الکترونیک نیز آشنا باشد. شناخت این بخش‌ها باعث می‌شود نصاب بتواند مشکل را فقط در سطح دستگاه نبیند و ورودی، Load و زیرساخت برق را نیز تحلیل کند.

برای تقویت مبانی مدار و شناخت قطعات Power Supply، شرکت در آموزش تخصصی الکترونیک می‌تواند مسیر مناسبی برای هنرجویی باشد که بعداً قصد ورود به عیب‌یابی برد و تعمیرات داخلی تجهیزات را دارد.

تفاوت آموزش نصب UPS با تعمیرات تخصصی یو پی اس

آموزش نصب UPS روی انتخاب، محاسبات، Battery Bank، کابل‌کشی، راه‌اندازی، تنظیمات، Commissioning و عیب‌یابی سطح سیستم تمرکز دارد. تعمیر داخلی دستگاه حوزه متفاوتی است و نیاز به شناخت Power Electronics و مدارهای قدرت دارد.

چه زمانی UPS باید برای تعمیر داخلی ارجاع شود؟

• Inverter Fault داخلی ثبت شده باشد.
• Rectifier Error وجود داشته باشد.
• Charger با Battery سالم کار نکند.
• Power Module یا IGBT مشکوک به خرابی باشد.
• DC Bus Error وجود داشته باشد.
• دستگاه بدون Load وارد Fault شود.
• آثار سوختگی یا آسیب برد مشاهده شود.

چک‌لیست ایمنی نهایی برای نصب و سرویس UPS

• پیش از کار روی AC، منبع برق طبق روش ایمن قطع و کنترل شده است.
• وجود انرژی مستقل Battery Bank در نظر گرفته شده است.
• DC Polarity قبل از اتصال اندازه‌گیری شده است.
• DC Voltage کل String بررسی شده است.
• ابزار عایق مناسب استفاده می‌شود.
• اتصال کوتاه روی Terminalهای Battery جلوگیری می‌شود.
• زیورآلات و قطعات فلزی در نزدیکی Battery کنترل می‌شوند.
• Battery Cabinet تهویه مناسب دارد.
• Protective Earth بررسی شده است.
• Terminalها طبق Torque توصیه‌شده سازنده بسته شده‌اند.
• Breakerها و مسیرهای برق برچسب‌گذاری شده‌اند.
• مسیر Bypass مشخص است.
• EPO در صورت وجود آزمایش شده است.
• دسترسی افراد غیرمجاز به تجهیزات محدود شده است.
