آموزش تعمیرات اسکنر

اسکنرها به چند دسته شامل اسکنرهای دستی، اسکنرهای اداری، اسکنرهای شیفت فد، اسکنرهای تخت تقسیم بندی می شوند. در آموزش تعمیرات اسکنر کارآموز با اجزای تشکیل دهنده یک اسکنر آشنا شده و میتواند عیوب مرتبط به لامپ اسکن و موتور دستگاه را براحتی شناسایی و برطرف کنند. بیشترین مبحث مرتبط به آموزش تعمیر اسکنر دستی و آموزش تعمیر اسکنر صنعتی میباشد.

آموزش تعمیر اسکنر

آموزش تعمیرات اسکنر شامل شناخت مدلهای اسکنر و آموزش عیوب لامپ، تغذیه دستگاه و موتور اسکنر میباشد

کلاس آموزش تعمیر اسکنر شامل اسکنرهای بانکی، اسکنرهای صنعتی و اسکنرهای دستی میباشد. مدار اسکنر کمتر شامل آسیب میشود و بیشتر دوره تعمیر اسکنر شامل مکانیک لولا، موتور و تعویض بخش لامپ اسکن است.

سرفصلهای آموزش تعمیرات اسکنر

• چگونگی کارکرد اسکنرها و تفاوت های آنها
• آموزش اجزای تشکیل دهنده انواع اسکنر

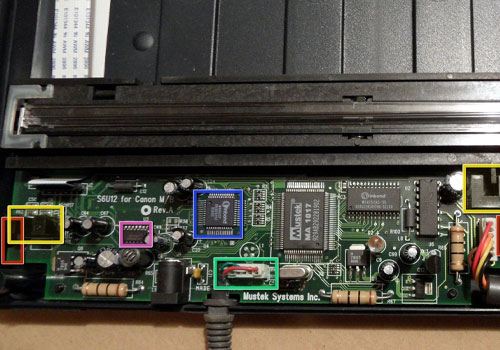

• آموزش تعمیر بورد اسکنر
• آموزش عیب یابی لامپ اسکنر
• آموزش تعویض لامپ اسکنر
• آموزش عیب یابی موتور و تثبیت کننده ها
• آموزش عیب یابی قسمت تغذیه اسکنرها
• آموزش شناخت بخش نگاتیو اسکنرها
• آموزش عیب یابی پورت های اینترفیس و مدارهای کنترل کننده

توضیحات ساعت شروع جلسه اول آموزش تعمیرات اسکنر

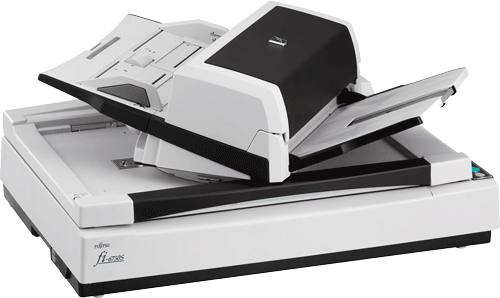

دستگاههای اسکنر انواع مختلفی دارند. متنوع ترین و معمول ترین نوع اسکنر، Flatbed نام دارد که بیشترین فروش را دربازار ایران داشته است.
اسکنر رومیزی Desktop در مصارف شرکتهای کوچک و خانگی بکار میرود. اسکنر Sheet-fed نیز بسیار شبیه به اسکنرهای رومیزی عمل می کنند با این تفاوت که هنگام اسکن کردن، به جای هد اسکن کننده، سند حرکت می کند. این اسکنرها از نظر ظاهری شبیه به یک پرینتر کوچک هستند.
و همچنین اسکنر Handheld نام دارند. این اسکنرها، برخلاف ۲ نوع قبلی، دستی هستند و خود کابر باید هد اسکن کننده را روی سند حرکت دهد، به همین دلیل هم از کیفیت چندانی برخوردار نیستند و بالاخره دسته آخر که به اسکنرهای Drum معروفند، بسیار دقیق هستند و در صنعت چاپ مورد استفاده قرار می گیرند.

آشنایی با طرز کار اسکنر ها در آموزشگاه تعمیر اسکنر

ابتدا سند به وسیله یک لامپ گزنون یا یک لامپ CCFL روشن می شود. در اسکنرهای قدیمی تر از لامپ های فلورسنت معمولی استفاده می شد که از شفافیت تصویر کم می کرد. پس از این مرحله، تصویر سند به وسیله یک آیینه ی زاویه دار به یک آیینه دیگر منعکس می شود. بعضی از اسکنرها ۲ آیینه و برخی دیگر ۳ آیینه دارند.
هر یک از این آیینه ها، تقعر کمی دارند که باعث می شود تصویر منعکس شده در یک سطح کوچک تر متمرکز شود و در نتیجه وضوح تصویر بیشتر شود. آخرین آیینه، تصویر را به یک نفر منعکس می کند. لنز تصویر را از طریق یکسری فیلتر که کارشان جدا کردن ۳ رنگ قرمز، آبی و سبز به کار رفته در تصویر است روی CCD متمرکز می کند.
CCD مهمترین قسمت یک اسکنر و رایج ترین فن آوری برای دریافت تصویر در اسکنرهاست. اصولا هر اسکنری، باید بتواند به نحوی تصویر را به سیگنال الکتریکی تبدیل کند. CCD، این کار را انجام می دهد. CCD یک آرایه از دیودهای نوری است که فوتون ها «نور» را به الکترون ها «بارالکتریکی» تبدیل می کند. این دیودها که Photo site نامیده می شوند، به نور حساس هستند.
هرچه نوری که به یک دیود می تابد، روشن تر باشد، بار الکتریکی که در آن مکان جمع می شود نیز بیشتر خواهد بود. به این ترتیب، رنگهای مختلف تصویر، بسته به شدت روشنایی که دارند، از طریق دیودهای CCD به ولتاژ الکتریکی تبدیل می شوند.

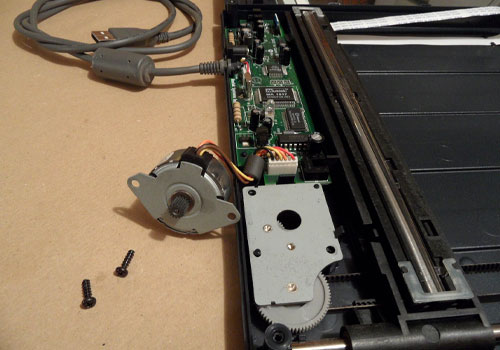

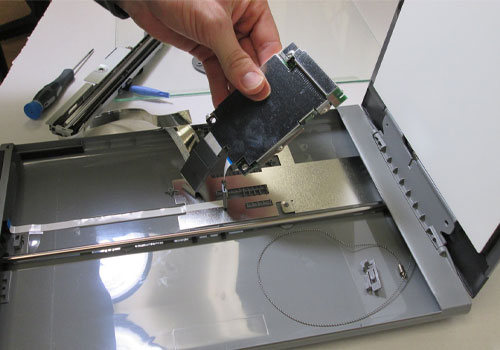

کل مکانیزم بیان شده شامل آیینه ها، لنز، فیلتر و CCD، هد اسکن کننده تصویر را می سازند. این هد که به آرامی روی سند حرکت می کند، به وسیله یک تسمه به یک موتور پله ای متصل است که هد را به جلو می برد، هد اسکن کننده از یک طرف نیز به یک میله متصل است که از ایجاد انحراف یا لغزش در مسیر هد، هنگام خواندن سند جلوگیری می کند.
اسکنرها از نظر شفافیت و وضوح تصویر با هم تفاوت دارند، این مسئله به تعداد سنسورها در هر سطر آرایه CCD، دقت موتور پله ای، کیفیت لنز و نیز میزان روشنایی منبع نور بستگی دارد، بدیهی است که یک لامپ گزنون با روشنایی زیاد به همراه یک لنز با کیفیت بالا، نسبت به یک لامپ فلورسنت معمولی با یک لنز معمولی و ساده تصویری با کیفیت بسیار بالاتر ایجاد خواهد کرد.
اما اسکن کردن تصویر، مرحله اول کار است. مرحله بعدی، انتقال تصویر اسکن شده به رایانه است. برای اتصال اسکنر به رایانه و انتقال تصویر راههای متفاوتی وجود دارد. ساده ترین راه اتصال از طریق پورت موازی است که البته کندترین روش ممکن هم هست.
راه دوم، استفاده از پورت USB است. اسکنرهای USB، سرعت خوبی دارند و کار کردن با آنها نیز ساده است.
روش آخر نیز استفاده از Firewire است. البته این روش هزینه بیشتری هم دارد و برای تصویر با کیفیت بسیار بالا استفاده می شود.


انواع آموزش تعمیر اسکنر موجود در بازار ایران

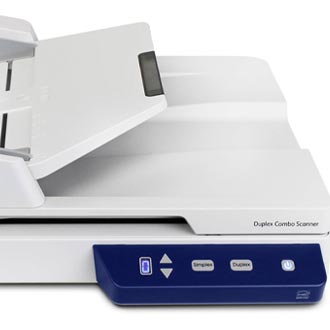

1. اسکنرهای مسطح : این نوع اسکنرها ، رومیزی نیز نامیده می شوند. اسکنرهای فوق دارای قابلیت های فراوانی بوده و از متداولترین اسکنرهای موجود میباشند.

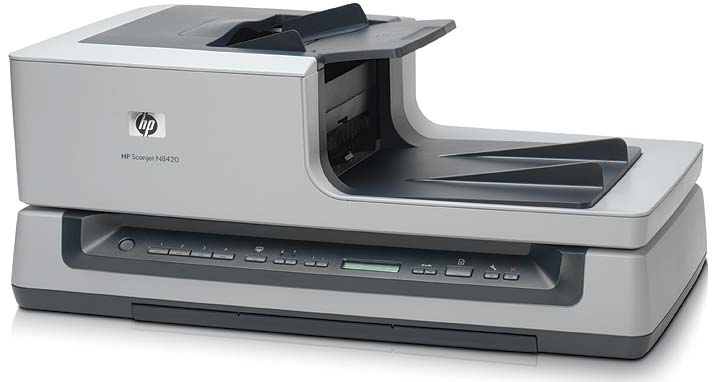

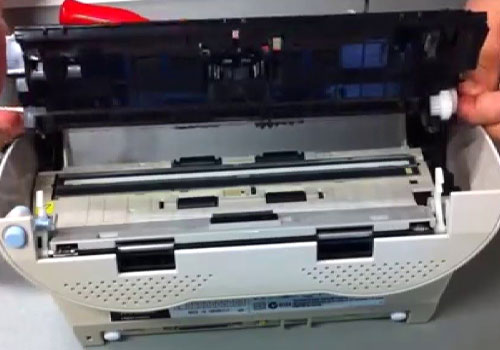

2. اسکنرهای Sheet-fed : این نوع اسکنرها نظیر یک چاپگر قابل حمل عمل می نمایند.در اسکنرهای فوق هد اسکنر ثابت بوده و در عوض سند مورد نظر برای اسکن، حرکت خواهد کرد.
3. اسکنرهای Handheld : اسکنرهای فوق از تکنولوژی بکار گرفته شده در اسکنرهای مسطح استفاده می نمایند. در اسکنرهای فوق در عوض استفاده از یک موتور برای حرکت  از نیروی انسانی استفاده می گردد.
4. اسکنرهای استوانه ای : از اسکنرهای عظیم فوق، مراکز انتشاراتی معتبر و بزرگ استفاده می نمایند. با استفاده از اسکنرهای فوق می توان تصاویر را با کیفیت و جرئیات بالا اسکن نمود.

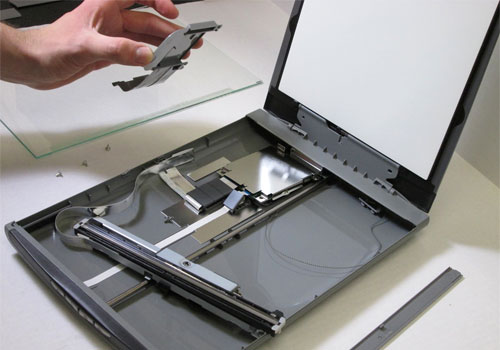

یک اسکنر مسطح از عناصر زیر تشکیل شده است

• CCD: Charge-Coupled device Array
• آینه ها
• هد مربوط به اسکن
• صفحه شیشه ای
• لامپ دستگاه اسنر
• لنز اسکنر
• فیلترها
• روکش
• موتور Stepper
• تثبیت کننده Stablizer
• تسمه موتور اسکنر
• منبع تغذیه اسکنر
• پورت های اینترفیس
• مدار کنترل کننده

کارآموزان علاقمند به دوره آموزش تعمیرات اسکنر میتوانند این دوره را به همراه دوره آموزش تعمیرات ماشینهای اداری بگذرانند. شرکت در دوره آموزش تعمیرات اداری باعث تخفیف دوره میشود. آموزش تعمیرات اسکنر در دوره آموزش تعمیرات ماشینهای اداری رایگان می باشد. برخی از سیلابسهای مهم دوره آموزش اسکنر آموزش علمی و عملی شناخت انواع اسکنر و ساختار آن و آموزش باز و بست کاور اسکنر و آموزش تعویض لامپ اسکنر و آموزش تعویض سی سی دی و آموزش نصب اسکنر بر روی پی سی و آموزش نصب اسکنر و درایورهای مختلف و آموزش باز و بست موتورها و آموزش تمیز نمودن و تعویض سنسور های اسکنر میباشد.
