آموزش تعمیرات مادربرد کامپیوتر از پایه تا عیب‌یابی حرفه‌ای
در دوره آموزش تعمیرات مادربرد کامپیوتر، تعمیر Mainboard از شناخت قطعات و اندازه‌گیری‌های پایه شروع می‌شود و به عیب‌یابی حرفه‌ای مدارهای Power، پردازنده، RAM، BIOS، چیپست، USB، LAN، PCIe و M.2 می‌رسد. هدف کلاس این نیست که کارآموز چند خرابی مشخص را حفظ کند؛ بلکه یاد می‌گیرد با یک مسیر عیب‌یابی منطقی، علت واقعی خرابی مادربرد را پیدا کند.
آموزش به‌صورت عملی روی مادربردهای ASUS، Gigabyte، MSI، ASRock، Intel، ECS و Supermicro انجام می‌شود تا هنرجو با طراحی‌های مختلف آشنا شود. در طول کلاس، خرابی‌هایی مانند مادربرد روشن نمی‌شود، روشن می‌شود ولی تصویر ندارد، روی CPU یا DRAM متوقف می‌شود، RAM را نمی‌شناسد، ریست می‌شود، BIOS بالا نمی‌آید یا پورت‌های USB و شبکه کار نمی‌کنند مرحله‌به‌مرحله بررسی می‌شوند.
اگر از سطح مبتدی وارد کلاس شوید، آموزش از مفاهیم مورد نیاز تعمیرکار شروع می‌شود. لازم نیست از قبل متخصص الکترونیک باشید؛ اما در طول دوره باید یاد بگیرید هر قطعه چه نقشی دارد، ولتاژهای اصلی مادربرد چگونه ایجاد می‌شوند و هر بلوک در چه مرحله‌ای وارد مدار می‌شود.

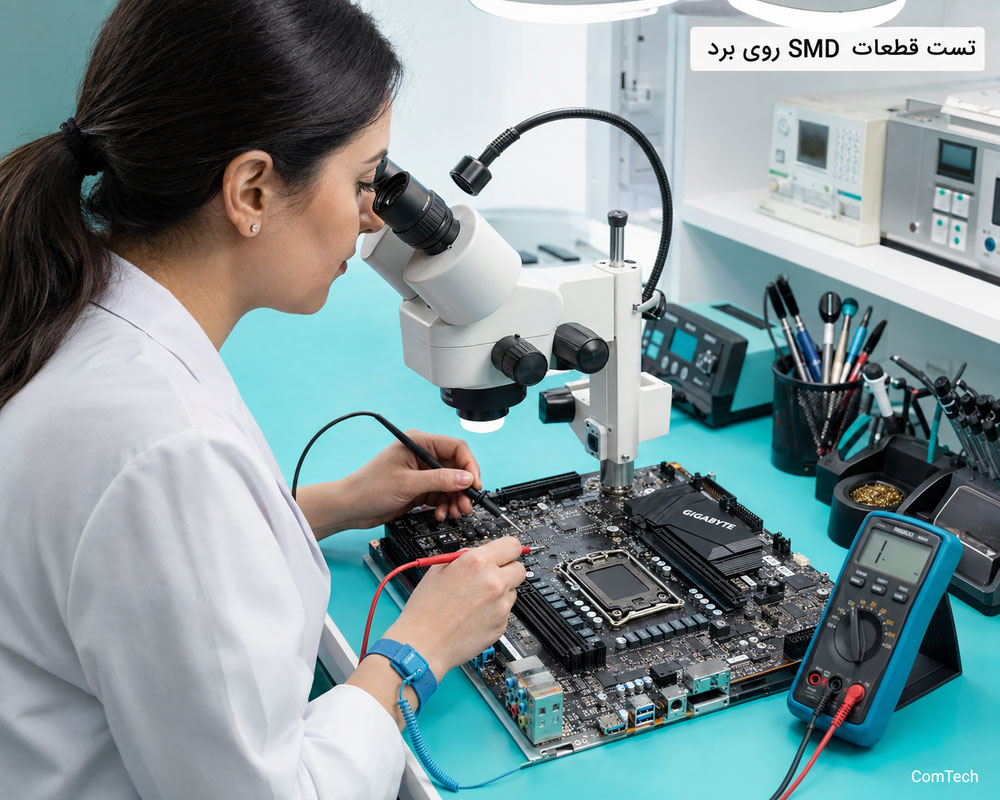

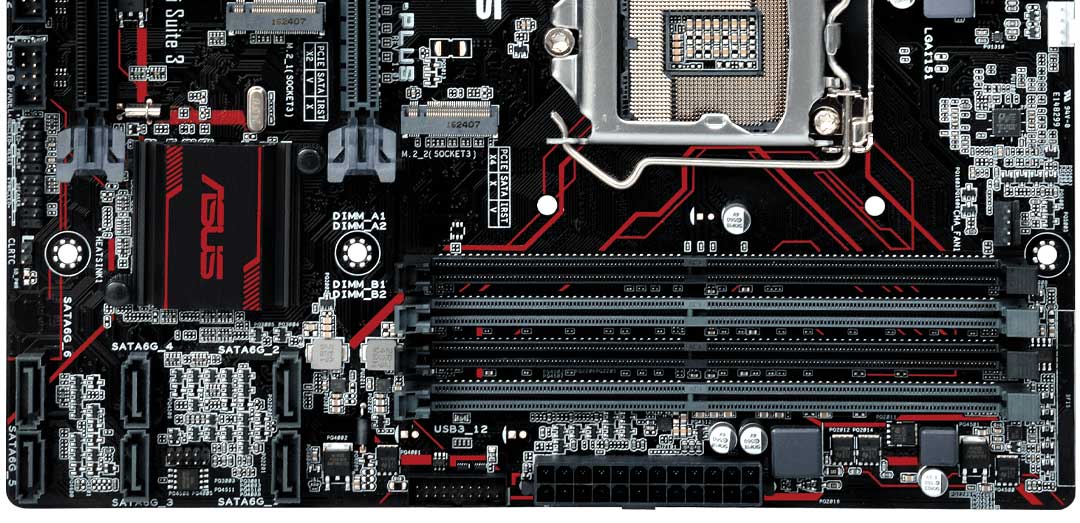

آموزش قطعه‌شناسی و تست قطعات SMD روی مادربرد
اولین مرحله در آموزش تعمیر مادربرد کامپیوتر، شناخت قطعات الکترونیکی است. مقاومت، خازن، دیود، ترانزیستور، MOSFET، سلف، کریستال، رگولاتور، PWM Controller، Power Stage، آی‌سی‌های منطقی و حافظه‌های SPI Flash قطعاتی هستند که تعمیرکار تقریباً در تمام مادربردها با آنها سروکار دارد.

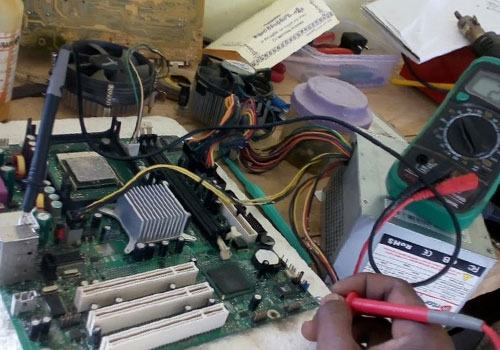

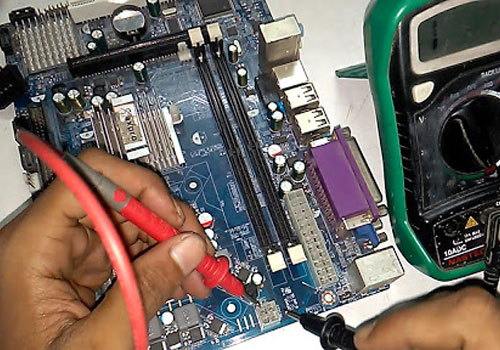

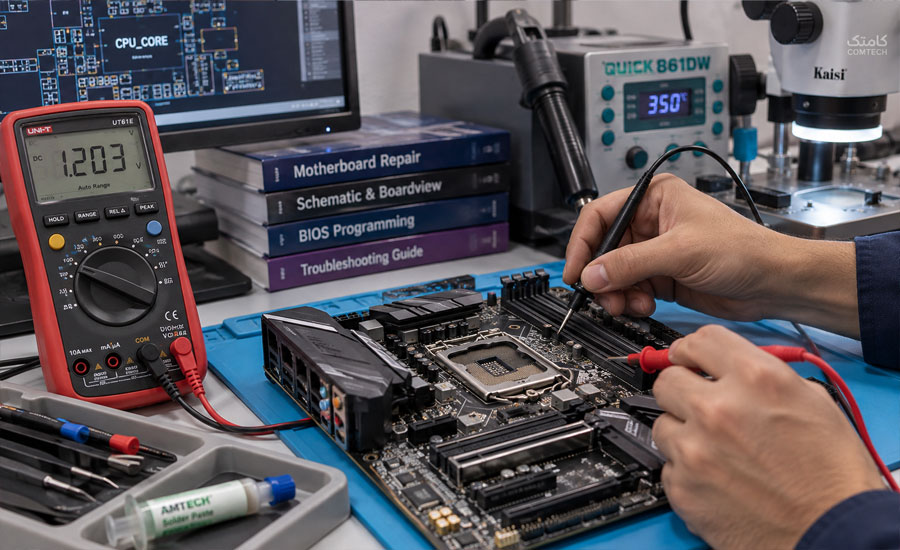

در کارگاه، نحوه استفاده صحیح از مولتی‌متر آموزش داده می‌شود تا کارآموز بتواند بخش زیادی از تست‌ها را بدون خارج کردن قطعه از مدار انجام دهد. مهارت‌هایی که در این مرحله تمرین می‌شوند شامل موارد زیر هستند:
- تست مقاومت و بررسی مقدار تقریبی آن روی مدار
- استفاده از Diode Mode برای بررسی دیودها و مسیرهای نیمه‌هادی
- بررسی MOSFET و تشخیص اتصال کوتاه Drain و Source
- تست سلف‌های مدار VRM و سایر مدارهای تغذیه
- بررسی خازن‌های مشکوک روی ریل‌های Power
- اندازه‌گیری ورودی و خروجی رگولاتورها
- اندازه‌گیری مقاومت ریل‌های تغذیه نسبت به Ground
- تشخیص اولیه اتصال کوتاه مادربرد
- تشخیص قطعه داغ با روش‌های ایمن و کنترل‌شده
آموزش نقشه‌خوانی Schematic و Boardview مادربرد
بعد از یادگیری تست قطعات، کارآموز وارد آموزش نقشه‌خوانی مادربرد می‌شود. در این مرحله خواندن Schematic، پیدا کردن Netها، دنبال کردن مسیر ولتاژ، استفاده از Boardview و بررسی Datasheet قطعات تمرین می‌شود.
برای مثال اگر ولتاژ RAM وجود نداشته باشد، به‌جای تعویض چند قطعه به‌صورت آزمایشی، مسیر تولید ولتاژ حافظه در شماتیک دنبال می‌شود. سپس کنترلر مدار، ورودی، خروجی، Enable و قطعات قدرت بررسی می‌شوند تا مشخص شود مدار دقیقاً در کدام قسمت متوقف شده است.
یادگیری تحلیل مدار در این دوره با مباحث آموزش الکترونیک کاربردی ترکیب می‌شود تا هنرجو فقط نام قطعات را حفظ نکند و بتواند عملکرد واقعی مدار را تحلیل کند.
در بردهایی که Schematic کامل در دسترس نیست نیز از Block Diagram، Datasheet Analysis، Boardview و مقایسه مداری برای محدود کردن محل خرابی استفاده می‌شود.
ابزارهای مورد نیاز برای تعمیر تخصصی مادربرد
خرید ابزار گران‌قیمت به‌تنهایی کسی را تعمیرکار حرفه‌ای نمی‌کند. مهم‌تر از دستگاه، دانستن این است که کجا، چه چیزی و با چه محدوده‌ای باید اندازه‌گیری شود. در کلاس کاربرد واقعی هر ابزار روی مادربرد معیوب تمرین می‌شود.

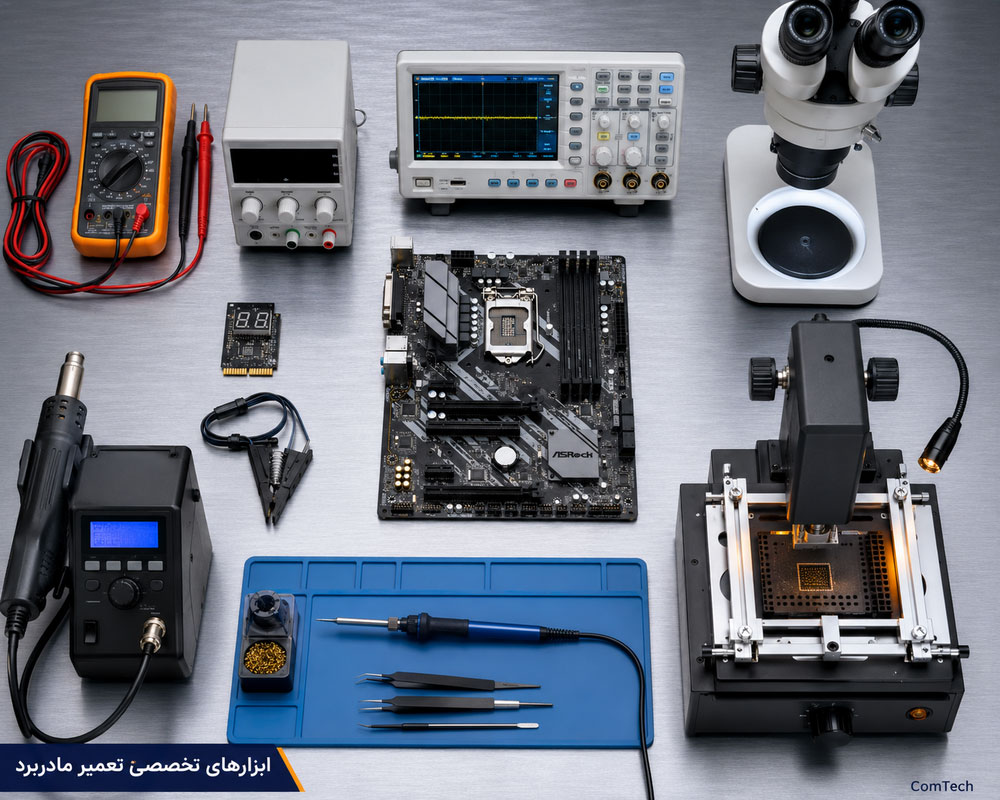

کاربرد ابزارهای تعمیر مادربرد در کارگاه
| ابزار | کاربرد در تعمیر مادربرد | تمرین عملی |
|---|---|---|
| مولتی‌متر دیجیتال | ولتاژ، مقاومت، Diode Mode و اتصال کوتاه | بررسی Vcore، RAM و ریل‌های Standby |
| منبع تغذیه آزمایشگاهی | تزریق کنترل‌شده ولتاژ و محدود کردن جریان | پیدا کردن قطعه معیوب روی ریل اتصال کوتاه |

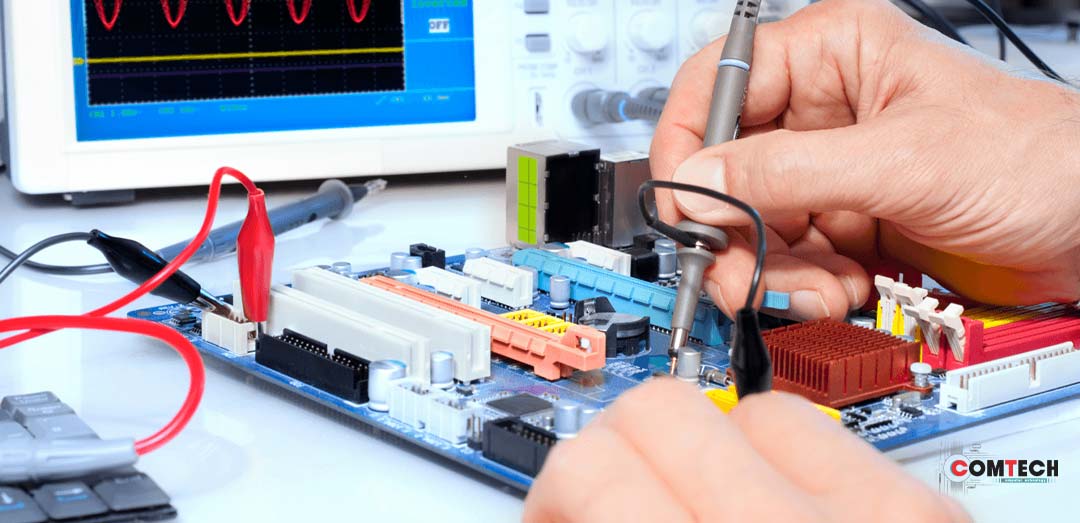

| اسیلوسکوپ | بررسی Clock، PWM، Ripple و سیگنال‌های کنترلی | تحلیل مداری که ولتاژ دارد اما فعال نمی‌شود |
| POST Card | بررسی مراحل POST و کدهای خطا | عیب‌یابی مادربرد روشن ولی بدون تصویر |
| پروگرامر BIOS | Read، Backup، Erase، Program و Verify | رفع خرابی‌های مرتبط با Firmware |

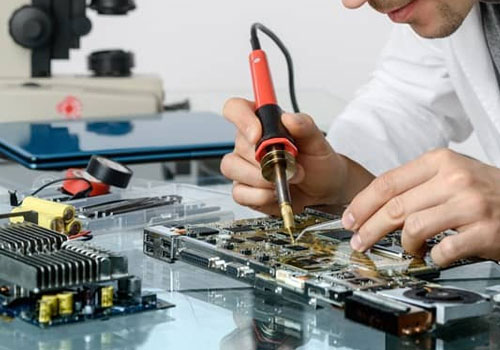

| هویه و هیتر | تعویض قطعات SMD، MOSFET و IC | برداشتن و نصب قطعه بدون آسیب به PCB |
| لوپ یا میکروسکوپ | بررسی قطعات ریز، PCB و پایه IC | بررسی پین‌های سوکت CPU و آسیب‌های مسیر |

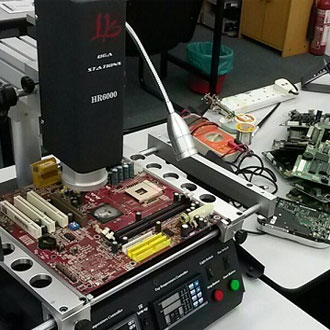

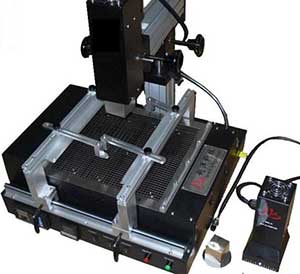

| BGA Machine | Reball و تعویض چیپ‌های BGA | تعمیر پیشرفته پس از تأیید خرابی چیپ |
آموزش عیب‌یابی مدار پاور، CPU، RAM و چیپست مادربرد
برای ساده‌تر شدن عیب‌یابی مادربرد کامپیوتر، برد به چند بلوک اصلی تقسیم می‌شود. Standby، Power Sequence، VRM پردازنده، RAM، BIOS، PCH، Super I/O، LAN، Audio، USB، SATA، M.2 و PCIe به‌صورت جداگانه بررسی می‌شوند و در نهایت ارتباط آنها با یکدیگر تحلیل می‌شود.

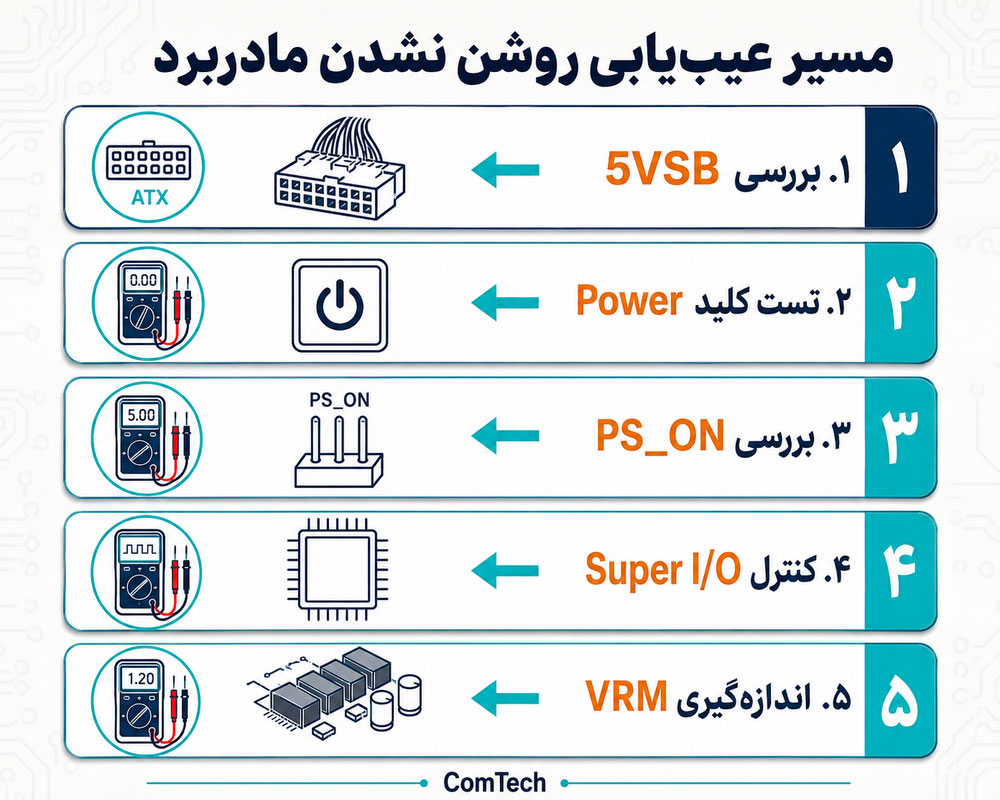

عیب‌یابی مادربردی که اصلاً روشن نمی‌شود
وقتی با فشردن کلید Power هیچ واکنشی دیده نمی‌شود، تعویض CPU یا پروگرام فوری BIOS روش مناسبی نیست. بررسی باید از Standby Power و توالی روشن شدن مادربرد آغاز شود.
- کنترل 5VSB خروجی پاور ATX
- بررسی ولتاژهای Standby روی مادربرد
- تست مدار و کانکتور Power Button
- بررسی تغذیه و شرایط کاری Super I/O
- کنترل فرمان PS_ON
- بررسی Power Good در مرحله مرتبط
- بررسی فعال شدن رگولاتورهای اصلی
- مشخص کردن دقیق مرحله‌ای که Power Sequence متوقف می‌شود

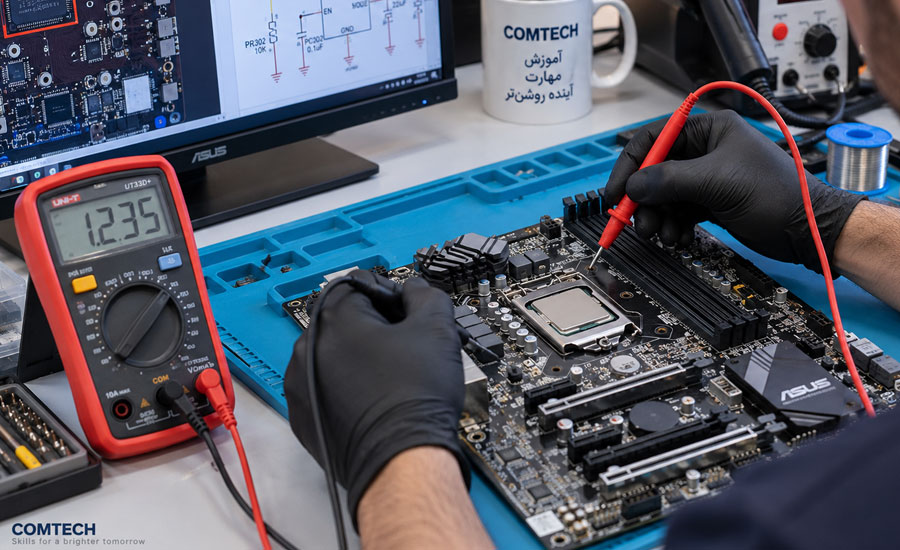

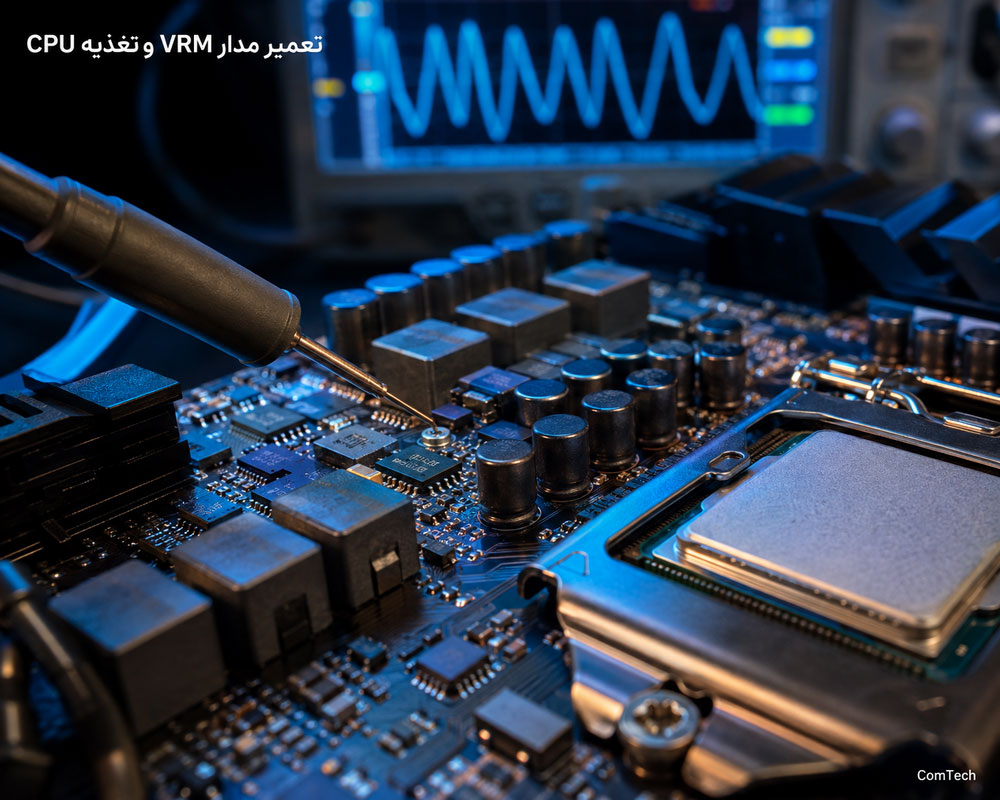

آموزش تعمیر مدار VRM و تغذیه CPU مادربرد
یکی از مهم‌ترین بخش‌ها در تعمیر مادربرد، Voltage Regulator Module یا VRM پردازنده است. در بسیاری از مادربردهای امروزی این قسمت به‌صورت چندفاز طراحی شده و می‌تواند شامل PWM Controller، Driver، DrMOS یا Power Stage، سلف و خازن‌های خروجی باشد.
کارآموز یاد می‌گیرد تغذیه ورودی VRM، سیگنال‌های کنترلی، Enable، خروجی فازها و ولتاژ Vcore را بررسی کند. همچنین تفاوت یک ریل با مقاومت طبیعی پایین و یک اتصال کوتاه واقعی توضیح داده می‌شود؛ موضوعی که در تعمیر برد اهمیت زیادی دارد.
عیب‌یابی مادربردی که CPU را شناسایی نمی‌کند
توقف مادربرد روی CPU LED الزاماً به معنی خرابی پردازنده نیست. BIOS، سوکت CPU، خم شدن پین‌ها، VRM، Clock، Reset، تغذیه‌های جانبی و حتی بعضی مسیرهای حافظه می‌توانند باعث توقف فرایند POST در مرحله CPU شوند.

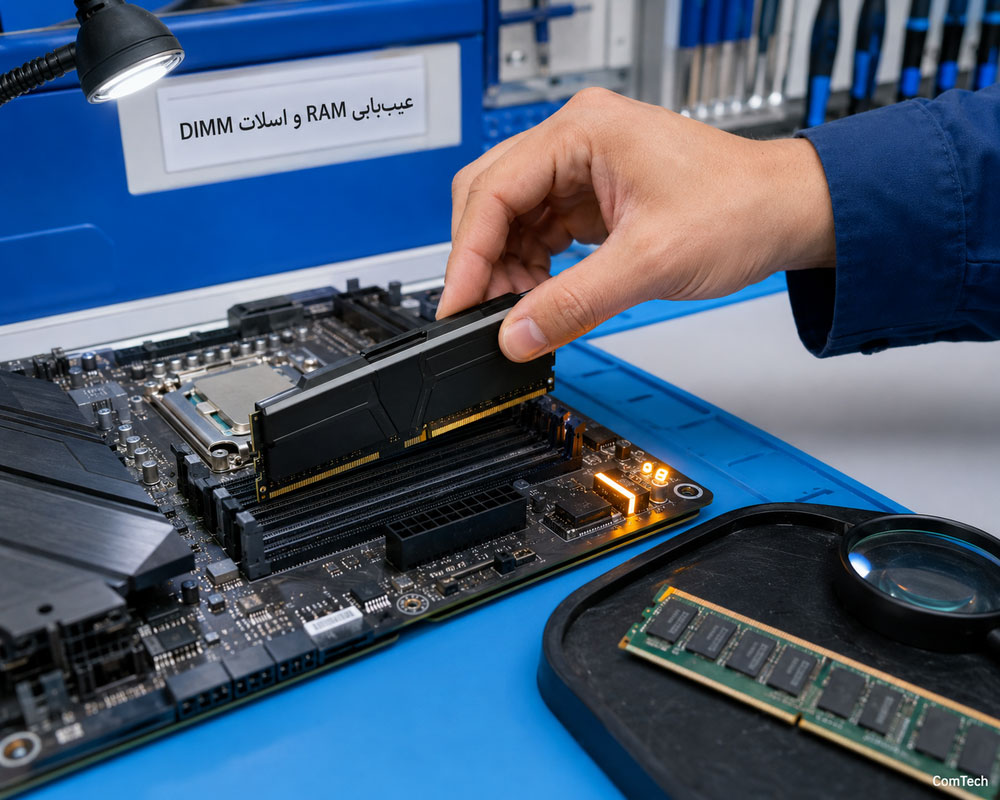

آموزش عیب‌یابی RAM و اسلات DDR4 و DDR5
در بخش حافظه، ساختار اسلات DIMM، کانال‌های حافظه و تفاوت‌های لازم برای تعمیر مادربردهای DDR4 و DDR5 بررسی می‌شود. در پلتفرم‌های جدیدتر، بخشی از مدیریت تغذیه DDR5 نسبت به نسل‌های قبلی تغییر کرده است؛ بنابراین عیب‌یابی باید متناسب با معماری همان مادربرد انجام شود.
خرابی‌هایی مثل توقف روی DRAM LED، شناسایی نشدن یک کانال حافظه، کار نکردن یک اسلات یا نمایش ظرفیت ناقص RAM با مراحل مشخص بررسی می‌شوند:
- تست RAM سالم و سازگار
- بازرسی اسلات‌های DIMM
- بررسی پین‌های سوکت CPU
- اندازه‌گیری ولتاژهای مرتبط با حافظه
- بررسی مدارهای تغذیه RAM
- بررسی Memory Channelها
- کنترل BIOS و فرایند Memory Training
آموزش تعمیر PCH، USB، SATA، LAN، M.2 و PCIe
ساختار مادربردهای جدید با نسل‌های قدیمی تفاوت دارد. در بسیاری از پلتفرم‌های امروزی Memory Controller و تعدادی از Laneهای PCI Express داخل CPU قرار دارند و بخش بزرگی از ورودی و خروجی‌های سیستم توسط PCH و کنترلرهای جانبی مدیریت می‌شوند.
به همین دلیل در کلاس علاوه بر مدار پاور و BIOS، روش عیب‌یابی USB، LAN، SATA، M.2 NVMe، Audio و PCIe نیز بررسی می‌شود. این بخش برای افرادی که بعداً قصد شرکت در آموزش تعمیر کارت گرافیک دارند نیز کاربردی است، زیرا شناخت اسلات PCIe، تغذیه و ارتباط GPU با مادربرد اهمیت زیادی دارد.
| بخش مادربرد | موارد مورد بررسی | نمونه خرابی |
|---|---|---|
| Standby | 5VSB، Super I/O، Power Button و PS_ON | مادربرد هیچ واکنشی ندارد |
| VRM CPU | PWM، Power Stage، Coil و Vcore | No POST، ریست یا خاموشی |
| RAM | DIMM، تغذیه و Memory Training | DRAM LED یا شناسایی ناقص حافظه |
| BIOS | SPI Flash، UEFI و Firmware | No Display، Restart یا Boot Failure |
| PCH | تغذیه چیپست و رابط‌های I/O | اختلال در USB، SATA یا سایر کنترلرها |
| LAN | کنترلر، تغذیه، کریستال و قطعات حفاظتی | شناسایی نشدن شبکه |
| PCIe | اسلات، تغذیه، Reset و ارتباطات مرتبط | شناسایی نشدن کارت گرافیک |
| M.2 NVMe | کانکتور، تغذیه و مسیر PCIe | شناسایی نشدن SSD |
آموزش پروگرام BIOS و تعمیر مادربردهای جدید
خرابی BIOS یکی از ایرادهای مهم مادربرد است، اما یکی از اشتباهات رایج در تعمیرات این است که هر مادربرد بدون تصویر فوراً پروگرام شود. قبل از پروگرام باید بررسی شود که آیا مشکل واقعاً به Firmware مربوط است یا Power Sequence، RAM، CPU، Clock یا بخش دیگری باعث توقف POST شده است.
آموزش پروگرام BIOS، Backup و Verify فایل

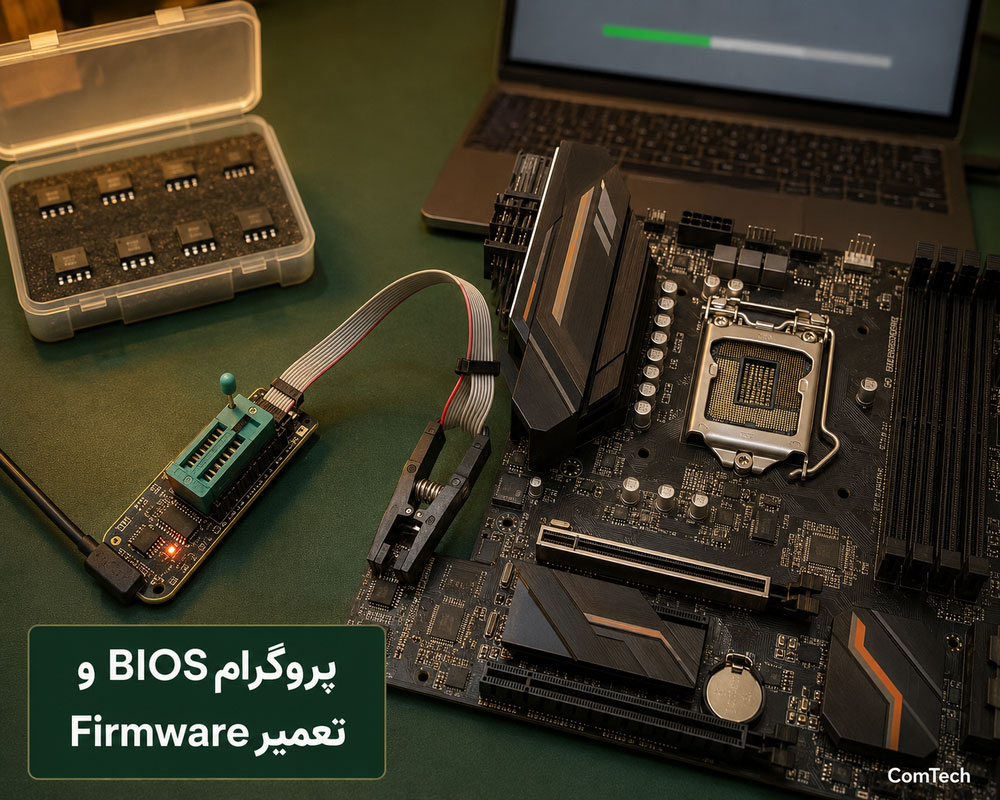

در بخش آموزش پروگرام بایوس مادربرد، کار با حافظه‌های SPI Flash و پروگرامر به‌صورت عملی انجام می‌شود. مسیر صحیح کار شامل موارد زیر است:
- شناسایی مدل دقیق مادربرد و Revision
- شناسایی نوع و ولتاژ حافظه SPI Flash
- Read کردن اطلاعات حافظه
- ذخیره Backup از فایل اصلی
- انجام Erase و Blank Check
- Program فایل صحیح و سازگار
- انجام Verify پس از پروگرام
- بررسی مادربردهای مجهز به Dual BIOS
- تست مجدد POST پس از نصب حافظه
آموزش تعمیر مادربرد ASUS، Gigabyte، MSI و ASRock
تمرین روی چند برند باعث می‌شود هنرجو به یک Layout مشخص وابسته نباشد. هدف این است که روش اندازه‌گیری و تحلیل مدار را روی مادربردهای مختلف اجرا کند و تفاوت طراحی شرکت‌های سازنده را تشخیص دهد.

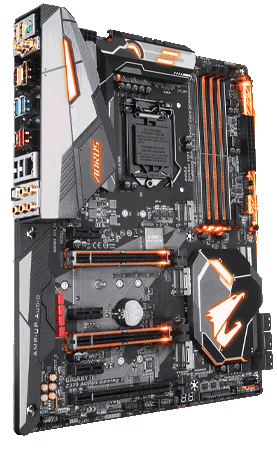

تعمیر مادربرد Gigabyte و سیستم Dual BIOS
در مادربردهای Gigabyte مدارهای VRM، RAM، BIOS و PCH بررسی می‌شوند و در مدل‌های مجهز به Dual BIOS، عملکرد حافظه اصلی و Backup و شرایط سوییچ میان آنها آموزش داده می‌شود.

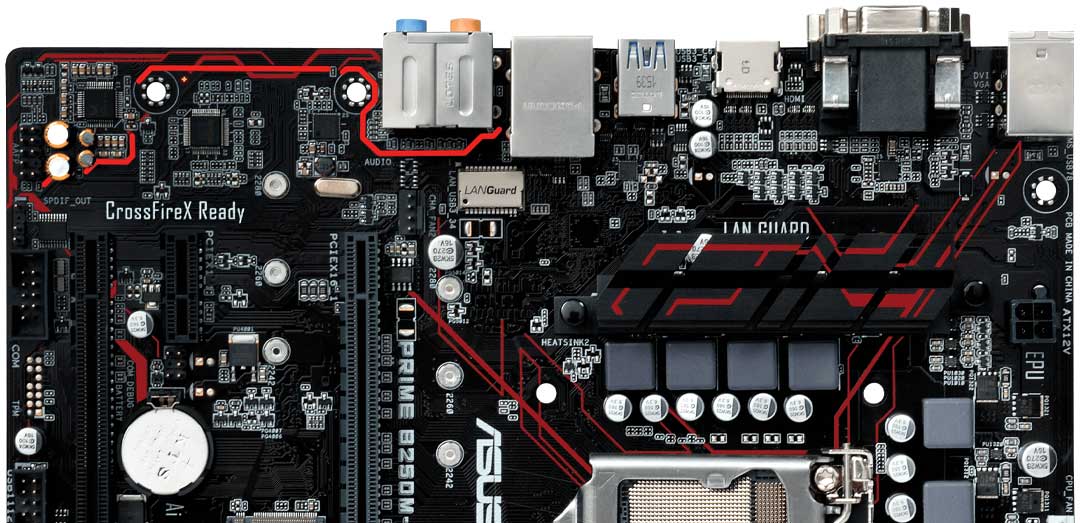

تعمیر مادربرد ASUS با Q-LED و Q-Code
در مادربردهای ASUS علاوه بر مدارهای اصلی، روش استفاده از Q-LED و Q-Code در مدل‌های پشتیبانی‌شده آموزش داده می‌شود. این کدها مسیر عیب‌یابی را کوتاه‌تر می‌کنند، اما نتیجه آنها باید با تست و اندازه‌گیری روی مدار تأیید شود.
تعمیر مادربرد MSI با EZ Debug LED
EZ Debug LED در بسیاری از مادربردهای MSI وضعیت مراحل CPU، DRAM، VGA و BOOT را نمایش می‌دهد. در کلاس آموزش داده می‌شود چگونه این نشانه‌ها به‌عنوان نقطه شروع استفاده شوند و سپس خرابی با اندازه‌گیری دقیق محدود شود.
عیب‌یابی مادربردهای ASRock
مدار تغذیه پردازنده، RAM، BIOS، PCI Express و چیپست مادربردهای ASRock نیز بررسی می‌شود تا کارآموز بتواند روش عیب‌یابی را روی برندها و نسل‌های مختلف اجرا کند.

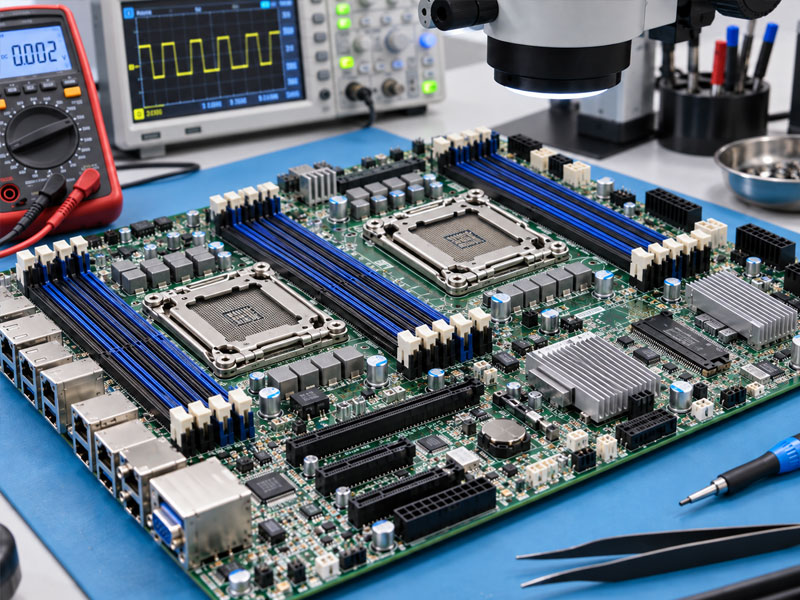

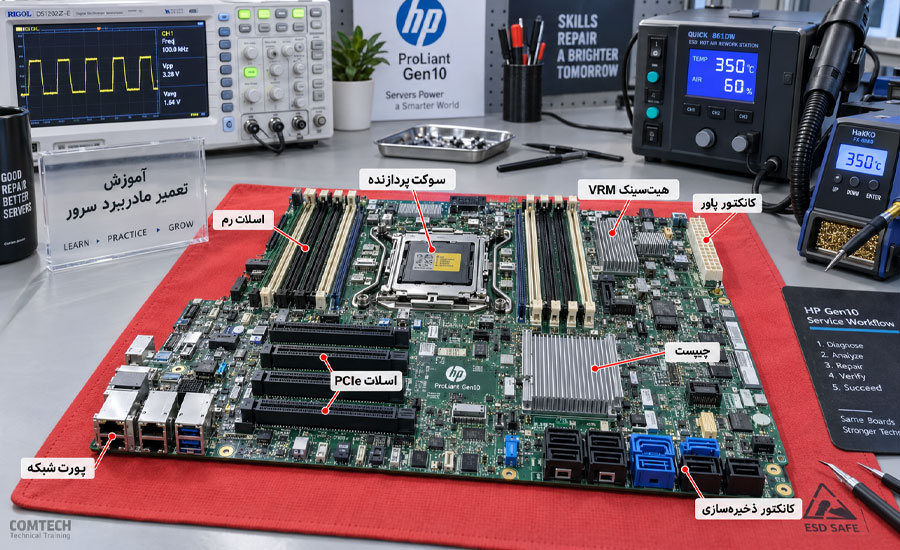

آموزش تعمیر مادربرد سرور HP و Supermicro
پس از تسلط روی مادربردهای Desktop، ساختار مادربرد سرور نیز بررسی می‌شود. اصول پایه مشابه است، اما سرورها ممکن است چند پردازنده، تعداد زیادی DIMM، مسیرهای PCIe بیشتر، کنترلرهای شبکه متعدد و سیستم‌های مدیریتی و Firmware پیچیده‌تری داشته باشند.
- بررسی مدارهای تغذیه پردازنده سرور
- عیب‌یابی چند کانال حافظه RAM
- بررسی BIOS و Firmware
- تست LAN و کنترلرهای شبکه
- بررسی اسلات‌های PCI Express
- عیب‌یابی مادربردهای HP
- بررسی ساختار بردهای Supermicro
آموزش BGA، ریبال چیپ و تعویض سوکت CPU
در مراحل پیشرفته‌تر دوره، کار با هویه، هیتر و تجهیزات BGA تمرین می‌شود. تفاوت Reflow، Reball و Chip Replacement توضیح داده می‌شود و کارآموز یاد می‌گیرد چه زمانی اصلاً ورود به عملیات BGA منطقی است.
کارگاه عملی عیب‌یابی مادربرد و تمرین خرابی‌های واقعی
یادگیری تعمیر برد تنها با خواندن شماتیک یا دیدن تعمیر دیگران کامل نمی‌شود. در کلاس، مادربردهای دارای خرابی واقعی در اختیار هنرجو قرار می‌گیرند تا مراحل تست، اندازه‌گیری، تشخیص و تعمیر را شخصاً اجرا کند.
بخشی از مباحث برد لپ‌تاپ نیز از نظر قطعه‌شناسی، BIOS، VRM و تحلیل مدار با این دوره ارتباط دارد؛ به همین دلیل هنرجویانی که قصد توسعه مهارت خود در تعمیر بردهای قابل حمل را دارند می‌توانند مباحث آموزش تعمیر لپ تاپ را نیز دنبال کنند.

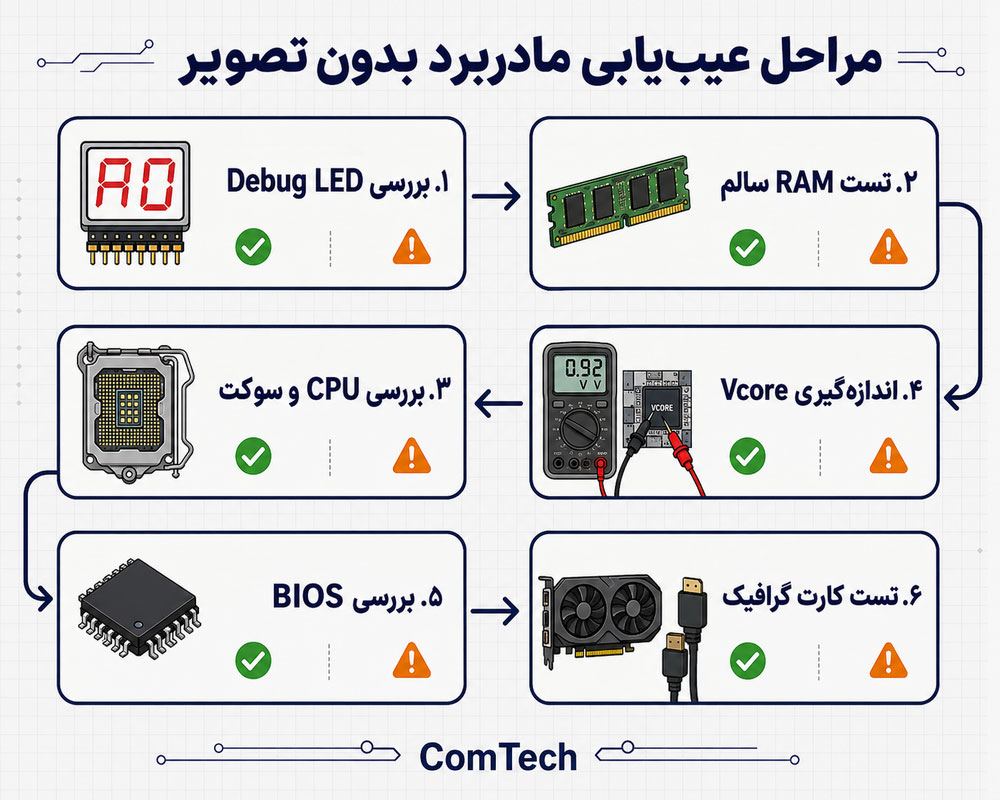

سناریوی واقعی عیب‌یابی مادربرد روشن ولی بدون تصویر
فرض کنید مادربرد روشن می‌شود، فن CPU شروع به کار می‌کند اما سیستم تصویر ندارد. به‌جای تعویض تصادفی قطعات، عیب‌یابی با یک ترتیب مشخص انجام می‌شود:
- بررسی Q-LED، EZ Debug LED یا POST Card
- تست RAM سالم و سازگار
- بررسی CPU سازگار با مادربرد و نسخه BIOS
- بازرسی پین‌های سوکت پردازنده
- اندازه‌گیری Vcore و ولتاژهای RAM
- بررسی Firmware و BIOS در صورت وجود شواهد مرتبط
- بررسی Clock و Reset در مراحل لازم
- بررسی GPU، اسلات PCIe یا خروجی تصویر
- محدود کردن خرابی به بلوک مشخص
- تعویض یا تعمیر قطعه تنها پس از تشخیص دقیق
- تست مجدد POST و اجرای تست پایداری پس از تعمیر
سرفصل دوره آموزش تعمیرات مادربرد کامپیوتر
| مرحله یادگیری | موضوع آموزشی | مهارتی که کسب می‌کنید |
|---|---|---|
| مرحله اول | قطعه‌شناسی الکترونیک | شناخت و تست صحیح قطعات مادربرد |
| مرحله دوم | مولتی‌متر و اندازه‌گیری | ولتاژگیری و تشخیص اتصال کوتاه |
| مرحله سوم | Schematic و Boardview | دنبال کردن مسیر ولتاژ و سیگنال |
| مرحله چهارم | Power Sequence و VRM | عیب‌یابی روشن نشدن و تغذیه CPU |
| مرحله پنجم | BIOS و POST | تشخیص مشکلات Firmware و مراحل بوت |
| مرحله ششم | RAM و PCH | عیب‌یابی No Display و مشکلات I/O |
| مرحله هفتم | اسیلوسکوپ | بررسی Clock، PWM و سیگنال‌های کنترلی |
| مرحله هشتم | لحیم‌کاری و BGA | تعمیر سخت‌افزاری قطعات و چیپ‌ها |
| مرحله نهایی | تعمیر بردهای واقعی | اجرای کامل فرآیند تعمیر از پذیرش تا تست نهایی |
برندهای مادربرد مورد بررسی در کلاس عملی
| برند مادربرد | موضوعات مورد بررسی |
|---|---|
| Gigabyte | VRM، RAM، BIOS، Dual BIOS، چیپست و مشکلات بوت |
| ASUS | Q-Code، Q-LED، VRM، RAM، BIOS، PCIe و I/O |
| MSI | EZ Debug، CPU، DRAM، VGA، BIOS و مدار Power |
| ASRock | مدار تغذیه، حافظه، BIOS، چیپست و PCI Express |
| Intel | ساختار مادربردهای Desktop نسل‌های مختلف |
| ECS | تست مدار، عیب‌یابی و تعمیر Mainboard |
| Supermicro | مادربرد سرور، CPU، RAM، Firmware و PCIe |
روش واقعی یادگیری تعمیر مادربرد در کارگاه
برای حرفه‌ای شدن، کارآموز باید تعداد زیادی برد با خرابی‌های متفاوت ببیند. مشاهده تعمیر استاد مفید است، اما بخش اصلی یادگیری زمانی اتفاق می‌افتد که هنرجو خودش اندازه‌گیری انجام دهد، فرضیه بسازد، نتیجه تست را ثبت کند و مرحله بعدی عیب‌یابی را انتخاب کند.
در کارآموزی، فرایند پذیرش برد، بررسی ظاهری، تست اتصال کوتاه، اندازه‌گیری مقاومت، روشن کردن کنترل‌شده، بررسی POST، تشخیص خرابی، تعمیر و تست نهایی تمرین می‌شود.
مهارت‌هایی که بعد از دوره تعمیر مادربرد تمرین کرده‌اید
- تشخیص اتصال کوتاه روی ریل‌های مادربرد
- تست قطعات SMD روی مدار
- عیب‌یابی مادربردی که روشن نمی‌شود
- عیب‌یابی مادربرد روشن ولی بدون تصویر
- بررسی Power Sequence
- تعمیر مدار CPU و VRM
- بررسی مشکلات RAM و اسلات DIMM
- عیب‌یابی مادربردهای DDR4 و DDR5
- پروگرام BIOS و تهیه Backup از Firmware
- کار با POST Card و Debug LED
- عیب‌یابی USB، LAN و SATA
- بررسی M.2 NVMe و PCI Express
- کار با Schematic و Boardview
- اندازه‌گیری با مولتی‌متر و اسیلوسکوپ
- تعویض قطعات SMD و آی‌سی‌ها
- آشنایی عملی با Reball و تعمیرات BGA
چک‌لیست تجهیزات تعمیرگاه تخصصی مادربرد
- مولتی‌متر دیجیتال مناسب تعمیر برد
- منبع تغذیه آزمایشگاهی قابل تنظیم
- اسیلوسکوپ مناسب تعمیرات الکترونیک
- POST Card و ابزارهای Debug
- پروگرامر مناسب حافظه‌های SPI Flash
- هویه با کنترل دقیق دما
- هیتر هوای گرم
- لوپ یا میکروسکوپ تعمیراتی
- Flux و سیم لحیم مناسب
- پنس و ابزارهای SMD
- تجهیزات حفاظت ESD
- پاور ATX سالم برای تست
- BGA Machine برای تعمیرات تخصصی
