آموزش تعمیر دستگاه‌های چاپ و کپی

آموزش تعمیر دستگاه‌های چاپ از پایه تا عیب‌یابی تخصصی

دوره آموزش تعمیر دستگاه‌های چاپ برای افرادی طراحی شده است که می‌خواهند تعمیر ماشین‌آلات چاپ را از شناخت قطعات و مکانیزم‌های پایه شروع کنند و به سطح عیب‌یابی مکانیک، برق، برد الکترونیکی و اتوماسیون دستگاه‌های چاپ برسند.

در این کلاس ساختار دستگاه‌های چاپ افست، فتوکپی، هلیوگراور، فلکسوگرافی، سیلک، تامپو، لترپرس و برخی تجهیزات چاپ صنعتی بررسی می‌شود. مسیر آموزش فقط بر تعویض قطعه تمرکز ندارد؛ کارآموز یاد می‌گیرد دستگاه را به بخش‌های مکانیکی و کنترلی تقسیم کند و از روی علائمی مانند افت کیفیت چاپ، به‌هم‌خوردن رجیستر، صدای غیرعادی، توقف موتور، خطای سنسور، Paper Jam یا Error Code به سمت علت اصلی خرابی حرکت کند.

آموزش از شناخت تفاوت ماشین‌های چاپ دیجیتال، افست و صنعتی شروع می‌شود. اگرچه تکنولوژی چاپ در این دستگاه‌ها متفاوت است، بسیاری از بخش‌های تعمیراتی مانند موتور، گیربکس، رولر، سنسور، Encoder، اینورتر، Servo Drive، PLC و مدار فرمان اصول مشترکی دارند.

شناخت مکانیک، برق و اتوماسیون ماشین‌های چاپ

در دستگاه‌های چاپ صنعتی، یک مشکل ظاهراً ساده در کیفیت چاپ ممکن است از چند بخش مختلف ایجاد شده باشد. برای مثال لقی یاتاقان، Runout سیلندر، ضعف سرووموتور، خرابی Encoder یا تنظیم نبودن کشش متریال می‌تواند به شکل جابجایی رجیستر، لرزش تصویر، چروک شدن فیلم یا ناهماهنگی رنگ‌ها دیده شود.

قطعات مشترک در تعمیر انواع دستگاه چاپ

• موتور اصلی و موتورهای کمکی
• گیربکس، تسمه تایم، زنجیر و کوپلینگ
• شفت، یاتاقان و بلبرینگ
• رولرها، سیلندرها و مکانیزم انتقال
• سنسورهای Position، Tension، Temperature و Proximity
• Encoder و سیستم فیدبک موقعیت
• Servo Motor و Servo Drive
• اینورتر یا Variable Frequency Drive
• PLC و پنل HMI
• کنتاکتور، رله و Power Supply
• شیرهای برقی و سیستم پنوماتیک
• مدارهای Emergency Stop و Interlock

کارآموزانی که می‌خواهند بخش کنترل صنعتی را عمیق‌تر دنبال کنند، می‌توانند مباحث مرتبط با آموزش تخصصی پی ال سی را نیز بررسی کنند.

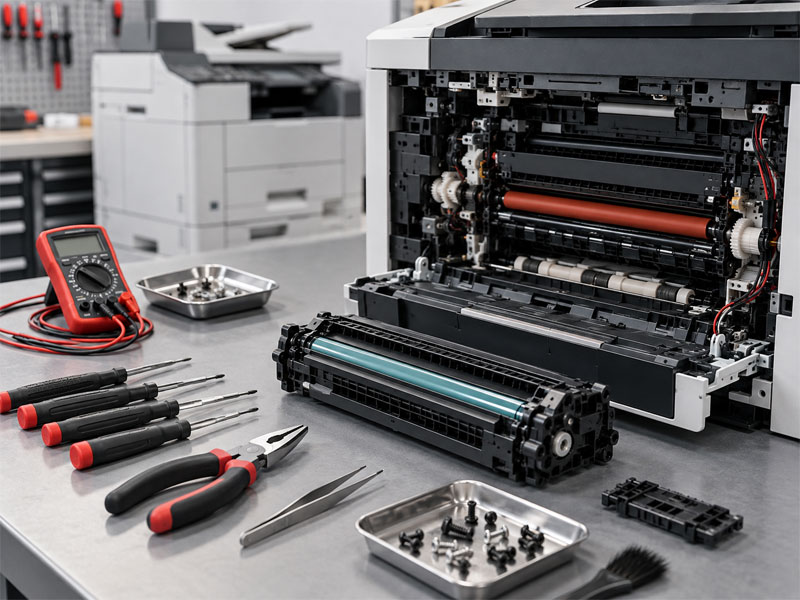

ابزارهای مورد استفاده برای تعمیر و عیب‌یابی دستگاه‌های چاپ

انتخاب ابزار به بخش معیوب دستگاه بستگی دارد. برای عیب‌یابی مکانیکی ابزار اندازه‌گیری و تنظیم اهمیت دارد و در بخش برق و اتوماسیون از تجهیزات تست ولتاژ، جریان، سیگنال و مدار فرمان استفاده می‌شود.

آموزش تعمیر دستگاه چاپ افست و تنظیم مکانیک ماشین

در بخش آموزش تعمیر دستگاه چاپ افست ساختمان ماشین، سیستم تغذیه کاغذ، سیلندرها، نوردهای مرکب و آب، سیستم تحویل و انتقال قدرت بررسی می‌شود. در دستگاه افست تغییر کوچک در فشار، Alignment یا Timing قطعات می‌تواند مستقیماً روی کیفیت چاپ تأثیر بگذارد.

شناخت و تنظیم سیلندرهای دستگاه چاپ افست

سه بخش مهم فرآیند چاپ شامل Plate Cylinder، Blanket Cylinder و Impression Cylinder است. نحوه قرارگیری و فشار میان این قسمت‌ها باید دقیق باشد تا انتقال تصویر با کیفیت مناسب انجام شود.

موارد عملی آموزش سیلندرهای افست

• شناخت Plate Cylinder و نحوه قرارگیری پلیت
• بررسی Blanket Cylinder و Packing
• شناخت Impression Cylinder
• تنظیم Impression Pressure
• تشخیص Doubling و Slur
• بررسی Runout سیلندر
• کنترل Alignment
• سرویس دوره‌ای سیلندرها

آموزش تنظیم نورد مرکب و Dampening System

نوردهای مرکب و سیستم آب باید با فشار و تماس مناسب کار کنند. تنظیم نادرست رولرها می‌تواند باعث پخش نامساوی مرکب، تغییر دانسیته رنگ، Ghosting یا افت کیفیت چاپ شود.

تنظیم Roller Stripe و بررسی نوردهای افست

• کنترل فشار تماس رولرها
• تنظیم Ductor Roller
• تنظیم Form Roller
• بررسی انتقال نامنظم مرکب
• تشخیص سایش سطح نورد
• بررسی یاتاقان و محل نصب رولر
• تعویض و تنظیم رولر فرسوده

آموزش تعمیر Feeder و سیستم کاغذکشی چاپ افست

Feeder Unit باید کاغذ را در زمان و موقعیت مشخص وارد یونیت چاپ کند. مکنده‌ها، وکیوم، Front Lay، Side Lay و Gripperها همگی در دقت ورود کاغذ نقش دارند.

خرابی‌های رایج Feeder دستگاه افست

• Double Sheet Feeding
• کج وارد شدن کاغذ
• ضعف وکیوم
• تنظیم نبودن Front Lay
• تنظیم نبودن Side Lay
• خطای رجیستر کاغذ
• پرش کاغذ در Delivery Unit
• خرابی یا تنظیم نبودن Gripper

آموزش تعمیر گیربکس و انتقال قدرت چاپ افست

Gear Train، چرخ‌دنده‌ها، Timing Belt، کوپلینگ، شفت، یاتاقان، کلاچ و ترمز در این قسمت بررسی می‌شوند. صدای غیرعادی، Backlash، لرزش، افزایش بار موتور یا توقف دستگاه می‌تواند نشانه وجود مشکل در سیستم انتقال قدرت باشد.

سرویس پیشگیرانه دستگاه چاپ افست

• بازدید نوردها و سیلندرها
• بررسی سیستم Feeder و Gripper
• روانکاری طبق دستورالعمل دستگاه
• کنترل تسمه، زنجیر و چرخ‌دنده‌ها
• بررسی فشار سیستم پنوماتیک
• کنترل صدا و لرزش غیرعادی
• ثبت سرویس‌ها و خرابی‌های قبلی دستگاه

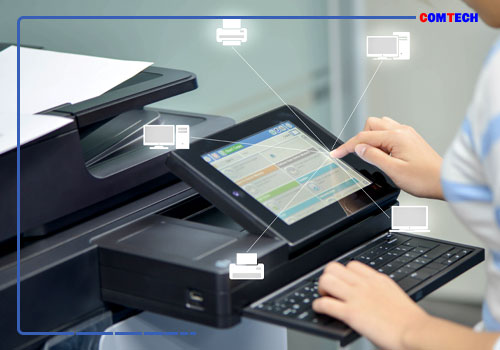

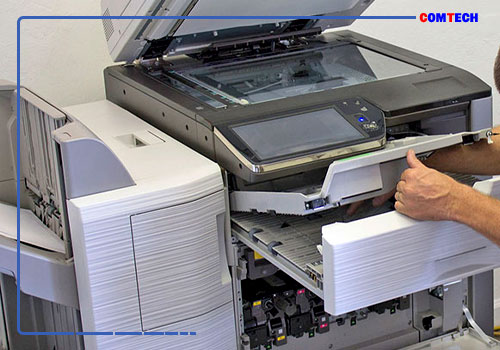

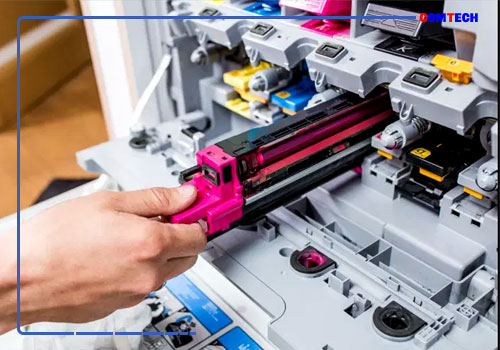

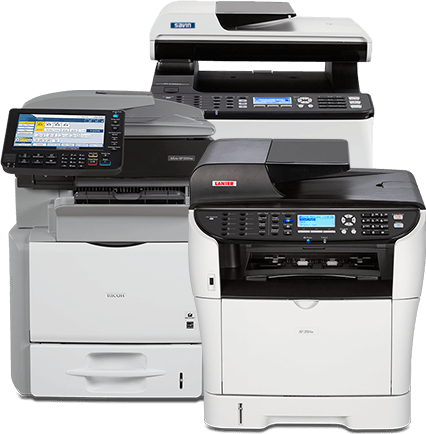

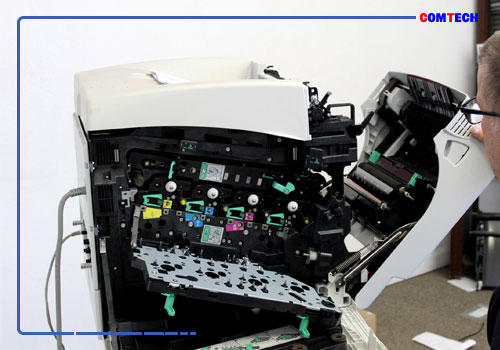

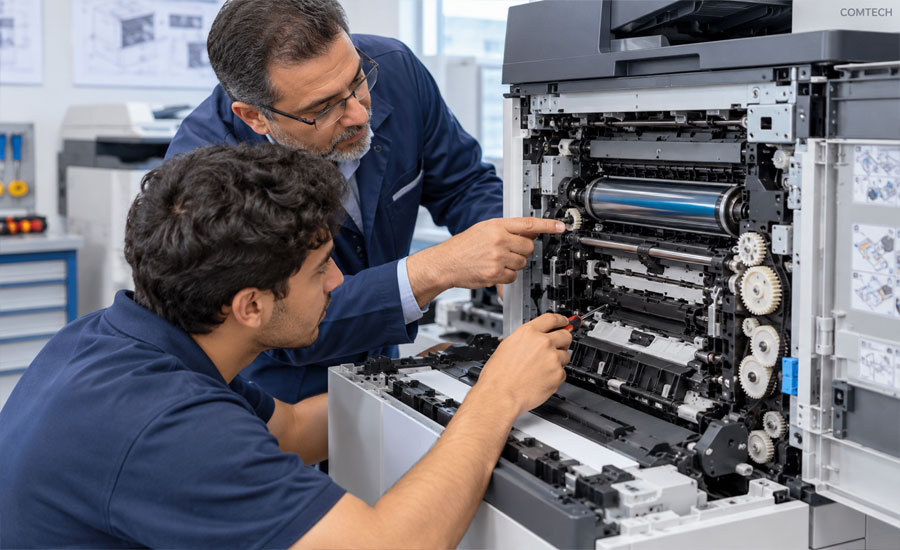

آموزش تعمیرات فتوکپی رنگی و سیاه‌وسفید

بخش آموزش تعمیر دستگاه فتوکپی از شناخت فرآیند تشکیل تصویر و مسیر حرکت کاغذ شروع می‌شود و به عیب‌یابی Drum، Developer، Fuser، Scanner، ADF، موتور، سنسورها و بردهای تغذیه و کنترل می‌رسد.

برای مشاهده جزئیات کامل‌تر این شاخه می‌توانید صفحه دوره تعمیرات فتوکپی را نیز ببینید.

فرآیند تشکیل تصویر در دستگاه فتوکپی چگونه است؟

تعمیرکار فتوکپی باید بداند تصویر چگونه از بخش اسکن دریافت و پردازش می‌شود و سپس توسط بخش‌های Imaging، Developer، Transfer و Fuser روی کاغذ شکل می‌گیرد. بدون درک این فرآیند، تشخیص خطاهای کیفیت تصویر دشوار خواهد بود.

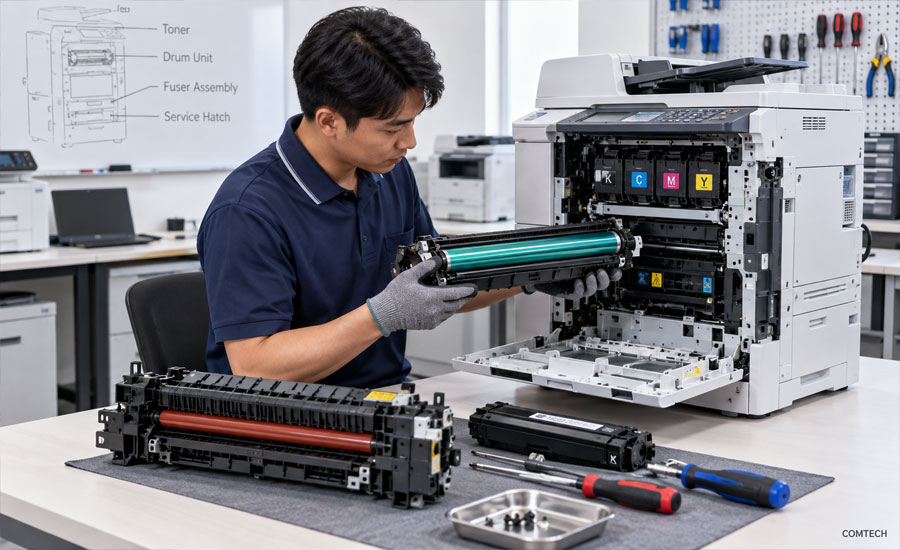

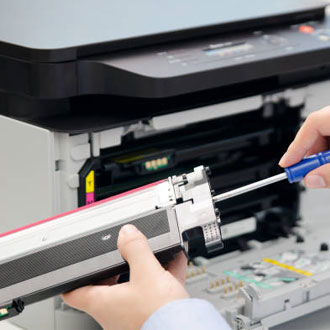

یونیت‌های مهم دستگاه فتوکپی دیجیتال

• Drum Unit
• Developer Unit
• Toner Unit
• Transfer System
• Fuser Unit
• Optical Scanner
• ADF
• Paper Feed Unit
• Main Drive
• Power Supply

آموزش عیب‌یابی Paper Jam و گیر کردن کاغذ

گیر کردن کاغذ همیشه به دلیل خراب بودن Pickup Roller نیست. سنسورهای مسیر کاغذ، Solenoid، Clutch، موتور، گیربکس و حتی Timing فرمان‌ها نیز می‌توانند باعث Paper Jam، Misfeed یا Double Feed شوند.

مراحل واقعی عیب‌یابی گیر کردن کاغذ

1. مشخص کردن محل دقیق توقف کاغذ
2. بررسی رولرهای قبل از نقطه توقف
3. کنترل سنسورهای Paper Path
4. بررسی Solenoid و Clutch
5. تست موتور و گیربکس
6. کنترل سیم‌کشی و کانکتورها
7. بررسی فرمان برد در صورت نیاز
8. اجرای تست مجدد با چند نوع کاغذ مناسب

آموزش تعمیر Scanner Unit دستگاه فتوکپی

سیستم اسکن می‌تواند از فناوری CCD یا CIS استفاده کند. خرابی Optical Unit ممکن است باعث صفحه سفید، تصویر سیاه، خطوط عمودی، تغییر روشنایی یا Scanner Error شود.

موارد آموزشی بخش اسکنر فتوکپی

• شناخت CCD و CIS
• بررسی سیستم نور اسکنر
• تست موتور حرکت Scanner
• کنترل Home Position Sensor
• بررسی کابل Flat
• تشخیص ایراد Optical Unit

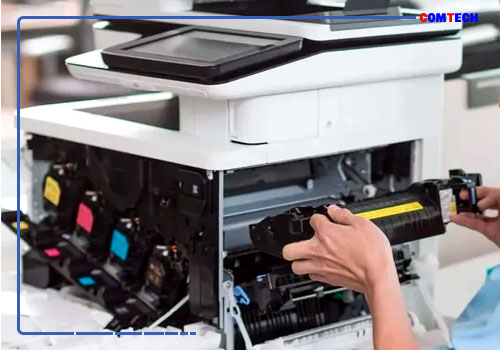

آموزش تعمیر فیوزینگ و خطاهای دمای دستگاه کپی

Fuser Unit وظیفه تثبیت تونر روی کاغذ را بر عهده دارد. در این قسمت قطعاتی مانند Heater، Thermistor، Thermostat، Pressure Roller و Film Sleeve با توجه به ساختار دستگاه بررسی می‌شوند.

خرابی‌های متداول Fuser Unit

• Fuser Error
• Low Temperature Error
• Overheat Error
• تثبیت نشدن تونر
• چروک شدن کاغذ
• خرابی Pressure Roller
• آسیب Film یا قطعات حرارتی

آموزش تعمیر دستگاه هلیوگراور و تجهیزات چاپ بسته‌بندی

دستگاه چاپ هلیوگراور در صنایع چاپ فیلم و بسته‌بندی مجموعه‌ای از سیستم‌های مکانیکی، الکتریکی، پنوماتیکی و اتوماسیون است. در کلاس مسیر دستگاه از Unwinder تا Rewinder بررسی می‌شود تا هنرجو ارتباط میان حرکت متریال، رجیستر، چاپ و خشک‌کن را درک کند.

آموزش سیستم Web Tension و انتقال رول

کنترل کشش Web برای جلوگیری از چروک، کشیدگی و جابه‌جایی چاپ اهمیت زیادی دارد. Unwinder، Rewinder، ترمز، کلاچ، Load Cell، موتور Drive و Tension Controller در این بخش بررسی می‌شوند.

خرابی‌های رایج سیستم کشش رول

• کشش بیش از حد فیلم
• شل شدن Web
• چروک شدن متریال
• انحراف مسیر رول
• خرابی ترمز یا کلاچ
• اشکال Drive Motor
• خطای Load Cell یا Tension Sensor

آموزش سیلندر گراور و سیستم گردش مرکب

در این قسمت Gravure Cylinder، Impression Roller، Doctor Blade، مخزن، پمپ و مسیر گردش مرکب بررسی می‌شوند. فرسودگی تیغه، گرفتگی مسیر یا لرزش سیلندر می‌تواند کیفیت چاپ را تحت تأثیر قرار دهد.

ایرادهای بخش مرکب‌رسانی هلیوگراور

• فرسودگی Doctor Blade
• گرفتگی مسیر مرکب
• لرزش سیلندر
• پخش نامنظم مرکب
• نشتی پمپ و اتصالات
• افت یا تغییر دبی گردش مرکب

آموزش عیب‌یابی Register Control و سروودرایو

برای هم‌زمان شدن رنگ‌ها از سیستم Register Control استفاده می‌شود. در این بخش Register Sensor، Encoder، Servo Motor، Servo Drive و مدار کنترل مورد بررسی قرار می‌گیرند.

آموزش تعمیر Dryer و سیستم کنترل دما

Dryer ممکن است از فن دمنده، فن مکنده، هیتر و تجهیزات کنترل دما تشکیل شده باشد. خرابی سنسور دما، ضعف فن، کثیفی مسیر هوا یا مشکل مدار کنترل می‌تواند زمان خشک شدن را تغییر دهد.

آموزش PLC و HMI دستگاه هلیوگراور

در بخش اتوماسیون، ارتباط بین PLC، HMI، اینورتر، Servo Drive، Power Supply، Relay، Contactor و تجهیزات ورودی و خروجی بررسی می‌شود.

آموزش تعمیر دستگاه فلکسوگرافی و سیستم کنترل کشش

در آموزش تعمیر دستگاه فلکسوگرافی مجموعه سیلندرها، سیستم مرکب‌رسانی، Doctor Blade، Web Tension، Register Control، Dryer و سیستم انتقال قدرت بررسی می‌شود.

آموزش تنظیم Anilox، Plate و Impression Cylinder

• بررسی Plate Cylinder
• اندازه‌گیری Runout
• شناخت Anilox Roller
• بررسی سایش و آلودگی سطح آنیلوکس
• کنترل Impression Cylinder
• بررسی Alignment
• تنظیم فشار چاپ

آموزش سیستم مرکب و Doctor Blade دستگاه فلکسو

Ink Pump، Chamber، Doctor Blade و مسیر گردش مرکب باید هماهنگ کار کنند. نشتی، گرفتگی، Cavitation یا تنظیم نامناسب تیغه می‌تواند باعث کاهش کیفیت انتقال مرکب شود.

عیب‌یابی Web Tension و Register Control فلکسو

• تست Load Cell
• بررسی رول‌های کشنده
• کنترل ترمز پنوماتیک
• بررسی Servo Register
• کنترل Web Alignment
• عیب‌یابی انحراف رول

آموزش تعمیر گیربکس و سیستم انتقال قدرت فلکسو

گیربکس، کوپلینگ، شفت، یاتاقان، چرخ‌دنده، تسمه و زنجیر از قسمت‌های مهم سیستم Drive هستند. لرزش، صدای غیرعادی، Backlash و افزایش جریان موتور از سرنخ‌های مهم عیب‌یابی این بخش محسوب می‌شوند.

آموزش تعمیر دستگاه چاپ سیلک و تامپو

ماشین‌های سیلک و تامپو ساختار متفاوتی دارند، اما در بسیاری از مدل‌ها مجموعه‌ای از مکانیزم‌های حرکتی، موتور، گیربکس، سنسور، کنترل و پنوماتیک وجود دارد.

آموزش مکانیک دستگاه چاپ سیلک

در دستگاه سیلک، وضعیت میز چاپ، فریم، ریل، بازو، Squeegee و مکانیزم تنظیم فشار اهمیت زیادی دارد. در مدل‌های اتوماتیک باید عملکرد موتور، گیربکس، سنسورها و جک‌های پنوماتیک نیز بررسی شود.

بخش‌های اصلی دستگاه چاپ سیلک

• فریم نگهدارنده توری
• میز چاپ
• ریل و مکانیزم حرکت
• Squeegee
• سیستم تنظیم فشار
• موتور و گیربکس
• سیستم پنوماتیک
• سنسورها و برد کنترل
• سیستم UV در دستگاه‌های مجهز

آموزش تعمیر دستگاه تامپو و مکانیزم Pad

در دستگاه چاپ تامپو، مکانیزم حرکت Pad، کلیشه، نگهدارنده قطعه، محورهای حرکتی، موتور، گیربکس و تنظیم فشار بررسی می‌شوند.

عیب‌یابی سیستم پنوماتیک چاپ تامپو

• افت فشار هوای ورودی
• نشتی شیلنگ و اتصالات
• خرابی Solenoid Valve
• گیر کردن Cylinder
• تنظیم نبودن Regulator
• خطای Position Sensor

کالیبراسیون Pad و فشار چاپ

فشار بیش از حد یا تماس ناکافی Pad می‌تواند باعث انتقال ناقص تصویر شود. در عیب‌یابی باید موقعیت قطعه، زاویه Pad، حرکت مکانیزم و فشار پنوماتیک هم‌زمان بررسی شوند.

آموزش تعمیر دستگاه چاپ مخمل و لترپرس

آموزش تعمیر ماشین چاپ مخمل و منسوجات

بسته به ساختار دستگاه، ماشین چاپ مخمل یا منسوجات می‌تواند شامل سیستم تغذیه پارچه، Roller، موتور، Dryer، کنترل دما، PLC و HMI باشد.

خرابی‌های پرتکرار دستگاه چاپ مخمل

• کشش نامناسب پارچه
• خرابی غلتک
• توقف مکانیزم حرکت
• خطای سنسورها
• خرابی مدار کنترل
• افت فشار پنوماتیک
• ایراد Dryer
• ناهماهنگی طرح چاپ

آموزش تعمیر دستگاه چاپ Letterpress

در Letterpress انتقال تصویر با فشار مستقیم انجام می‌شود. سیستم تغذیه کاغذ، Plate، واحد فشار، Ink Roller و Drive System از بخش‌های مهم دستگاه هستند.

قطعات مکانیکی مهم دستگاه لترپرس

• شاسی و مکانیزم اصلی
• Feeding System
• Gripper و Roller
• Plate
• Motor و Gearbox
• Ink Fountain
• Ink Roller
• سیستم تحویل کاغذ

عیب‌یابی دستگاه لترپرس هنگام چاپ

• گیر کردن یا بد وارد شدن کاغذ
• خرابی رولر مرکب
• تنظیم نبودن فشار چاپ
• پخش نامناسب جوهر
• خرابی سنسور
• افت فشار پنوماتیک
• ایراد موتور یا انتقال نیرو

آموزش تعمیر دستگاه ایچینگ و سیستم حکاکی

دستگاه‌های Etching در برخی فرآیندهای چاپ، ساخت PCB و حکاکی صنعتی استفاده می‌شوند. این تجهیزات می‌توانند شامل مکانیزم حرکت، پمپ گردش، نازل، مخزن، کنترل دما، سنسور و PLC باشند.

شناخت مکانیک و گردش محلول دستگاه Etching

• سیستم تغذیه قطعه
• غلتک و ریل حرکتی
• پمپ گردش
• نازل‌های پاشش
• مخزن فرآیند
• سیستم فیلتراسیون
• خشک‌کن و فن

آموزش برق و کنترل دستگاه ایچینگ

در بخش برق و کنترل، PLC، HMI، برد کنترل، سنسور سطح، سنسور دما، حفاظت پمپ و Emergency Stop Circuit بررسی می‌شوند.

خرابی‌های متداول دستگاه Etching

• خرابی پمپ و کاهش گردش محلول
• گرفتگی نازل‌ها
• خطای Level Sensor
• خطای دمای فرآیند
• توقف سیستم کنترل
• افت فشار پنوماتیک
• حرکت نامنظم مکانیزم انتقال

آموزش تعمیر برد و اتوماسیون دستگاه‌های چاپ

در ماشین‌های چاپ جدید، بخش قابل‌توجهی از توقف‌ها به برق، سنسورها و سیستم کنترل مربوط است. تعمیرکار باید تشخیص دهد دستگاه به دلیل گیر مکانیکی، نبود فرمان، خطای Interlock، خرابی Drive یا اشکال مدار قدرت متوقف شده است.

برای تقویت مهارت در تست قطعات و تحلیل مدار نیز مطالعه سرفصل‌های آموزش تعمیر برد الکترونیکی مکمل مناسبی برای این بخش است.

شناخت مدار قدرت و فرمان ماشین چاپ

قطعات مهم داخل تابلو برق دستگاه چاپ

• MCB و تجهیزات حفاظتی
• Contactor
• Relay
• Power Supply
• Inverter
• Servo Drive
• PLC
• HMI
• Input Sensor
• Solenoid Valve
• Encoder
• Emergency Stop Circuit

آموزش عیب‌یابی اینورتر، Servo و سنسورها

اگر موتور دستگاه حرکت نمی‌کند، تعویض موتور نباید اولین تصمیم باشد. ابتدا باید شرایط اجازه حرکت دستگاه، ورودی‌ها، فرمان PLC، وضعیت Drive و مدار قدرت بررسی شوند.

سناریوی عملی؛ موتور دستگاه چاپ حرکت نمی‌کند

1. بررسی وضعیت Emergency Stop و مدارهای ایمنی
2. مشاهده Alarm یا Error روی HMI
3. کنترل سنسورهای Interlock
4. بررسی تغذیه Drive
5. کنترل فرمان Run و Enable
6. بررسی Error Code اینورتر یا Servo Drive
7. کنترل کابل موتور و اتصالات
8. بررسی موتور
9. بررسی گیر مکانیکی و بار متصل به موتور

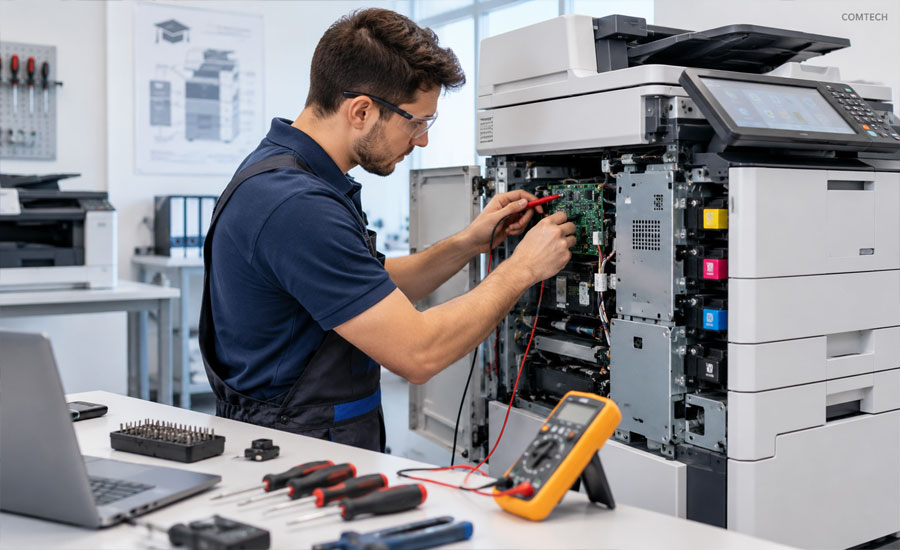

آموزش تعمیر بردهای الکترونیکی ماشین چاپ

در بردهای Power Supply و Control، قطعاتی مانند دیود، خازن، MOSFET، رله، رگولاتور، اپتوکوپلر و Driver بررسی می‌شوند. آموزش تعمیر برد با اندازه‌گیری شروع می‌شود، نه تعویض تصادفی قطعات.

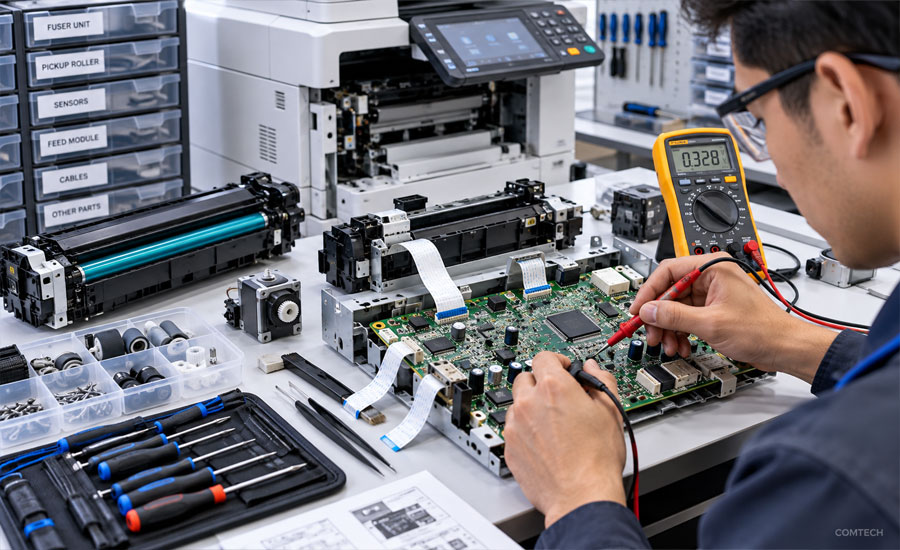

مراحل بررسی برد کنترل کاملاً خاموش

1. بررسی ورودی تغذیه
2. کنترل فیوز و قطعات حفاظتی
3. بررسی مدار یکسوساز
4. کنترل بخش Switching Power Supply
5. اندازه‌گیری ریل‌های ولتاژ
6. بررسی رگولاتورها
7. کنترل تغذیه بخش Logic
8. بررسی اتصال کوتاه احتمالی
9. کنترل ارتباط برد با PLC یا HMI

روش عملی یادگیری تعمیر دستگاه چاپ برای بازار کار

یادگیری تعمیرات زمانی مؤثر است که کارآموز با یک خرابی واقعی روبه‌رو شود. ابتدا نشانه خرابی ثبت می‌شود، سپس دستگاه به چند بلوک تقسیم شده و عیب‌یابی از ساده‌ترین و قابل‌اندازه‌گیری‌ترین موارد شروع می‌شود.

مراحل استاندارد عیب‌یابی دستگاه چاپ صنعتی

1. ثبت دقیق علامت خرابی: کیفیت چاپ، صدا، محل توقف و Error Code ثبت شود.
2. ایمن‌سازی دستگاه: قبل از باز کردن قسمت‌های خطرناک منابع انرژی کنترل شوند.
3. تقسیم دستگاه به بلوک‌ها: مشخص شود احتمال خرابی در مکانیک، برق، پنوماتیک یا کنترل بیشتر است.
4. بررسی مکانیکی: گیر، لقی، شکستگی، تسمه، یاتاقان و انتقال قدرت کنترل شوند.
5. بررسی سنسورها: ورودی‌های Interlock و Position بررسی شوند.
6. تست مدار قدرت و فرمان: ولتاژها و فرمان‌های اصلی اندازه‌گیری شوند.
7. کنترل Drive و PLC: در صورت نیاز Alarm، Input و Output بررسی شوند.
8. تعمیر قطعه معیوب: پس از اثبات خرابی تعمیر یا تعویض انجام شود.
9. کالیبراسیون: تنظیم مکانیکی یا الکترونیکی دستگاه انجام شود.
10. تست نهایی چاپ: دستگاه زیر شرایط واقعی کار آزمایش شود.

جدول مقایسه سرفصل‌های تعمیر انواع ماشین چاپ

چک‌لیست مهارت‌هایی که در دوره تعمیر دستگاه چاپ تمرین می‌شوند

• شناخت ساختار مکانیکی ماشین‌های چاپ
• تنظیم سیلندر و رولر افست
• عیب‌یابی Feeder و Delivery Unit
• تعمیر مسیر کاغذ دستگاه فتوکپی
• تست Drum، Developer، Scanner و Fuser
• تحلیل Paper Jam و Error Code
• بررسی Web Tension در خطوط رول
• عیب‌یابی Register Control
• بررسی Dryer و کنترل حرارت
• تنظیم Anilox و Doctor Blade
• عیب‌یابی پنوماتیک و Solenoid Valve
• بررسی موتور، گیربکس و انتقال قدرت
• تست سنسور و Encoder
• عیب‌یابی Inverter و Servo Drive
• بررسی PLC و HMI
• تعمیر برد Power Supply و Control
• اجرای Preventive Maintenance
• کالیبراسیون و تست نهایی کیفیت چاپ
