آموزش تعمیرات پرینتر سوزنی و بانکی

آموزش تعمیرات پرینتر سوزنی بانکی و اداری از صفر تا عیب‌یابی تخصصی

در دوره آموزش تعمیرات پرینتر سوزنی، ساختار و روش عیب‌یابی چاپگرهای Dot Matrix اداری، بانکی، چاپ چک و چاپ دفترچه به‌صورت عملی آموزش داده می‌شود. آموزش از شناخت مکانیزم چاپ آغاز شده و تا تعمیر هد، کاغذکش، کریج، سنسورها، موتور، برد پاور، مین‌برد و پورت‌های ارتباطی ادامه پیدا می‌کند.

در کارگاه، مدل‌های رایج خانواده‌های Epson LQ و PLQ، Olivetti PR، Compuprint SP40، Tally و Printronix بررسی می‌شوند. هدف این است که کارآموز بتواند از روی کیفیت چاپ، صدای دستگاه، حرکت هد، نحوه ورود کاغذ، Self-Test و کدهای خطا تشخیص دهد ایراد مربوط به مکانیک، هد، برد یا تنظیمات دستگاه است.

یادگیری تعمیر چاپگر سوزنی از پایه تا سطح تعمیرکار

برای ورود به این دوره نیازی نیست از قبل تعمیرکار ماشین‌های اداری باشید. آموزش با شناخت فناوری Impact Dot Matrix یا چاپ ضربه‌ای شروع می‌شود و سپس اجزای اصلی مانند Print Head، Ribbon، Carriage، Platen، Tractor Feed، موتورهای Stepper، سنسورها و برد کنترل بررسی خواهند شد.

در ادامه، کارآموز روش اصولی باز و بسته کردن دستگاه، سرویس مکانیک، تنظیم فاصله هد، تعمیر مسیر کاغذ، تست موتور، بررسی پورت‌ها، ولتاژگیری برد و تشخیص خرابی‌های ترکیبی را روی دستگاه واقعی تمرین می‌کند.

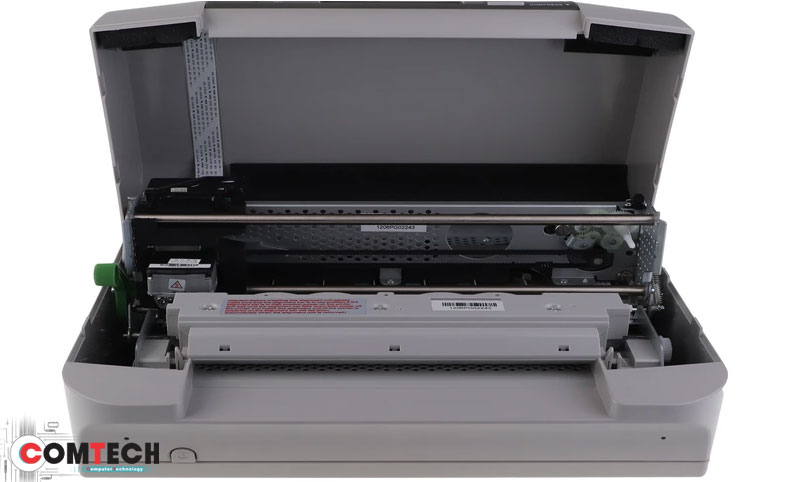

مکانیزم چاپ در پرینتر سوزنی چگونه کار می‌کند؟

در پرینتر سوزنی، تعدادی پین یا سوزن داخل هد با سرعت زیاد به ریبون ضربه می‌زنند و نقاط ریزی را روی کاغذ ایجاد می‌کنند. کنار هم قرار گرفتن این نقاط حروف، اعداد و اشکال را تشکیل می‌دهد؛ به همین دلیل این فناوری Dot Matrix Printing یا چاپ ماتریس نقطه‌ای نامیده می‌شود.

هد توسط مجموعه Carriage در عرض کاغذ حرکت می‌کند و هم‌زمان موتور Paper Feed کاغذ را مرحله‌به‌مرحله جلو می‌برد. هرگونه اختلال در هماهنگی حرکت هد، ضربه سوزن‌ها و پیشروی کاغذ می‌تواند باعث کجی چاپ، جابه‌جایی خطوط یا ناقص شدن حروف شود.

قطعات اصلی مکانیزم پرینتر سوزنی

• Print Head و مجموعه سوزن‌های ضربه‌زن
• کابل فلت یا کابل ارتباطی هد
• ریبون و مکانیزم حرکت Ribbon
• کریج و بوش‌های هد
• شفت حرکت کریج
• تسمه و پولی انتقال حرکت
• Carriage Motor و Paper Feed Motor
• غلطک Platen و مجموعه فشار کاغذ
• Paper Sensor و Home Position Sensor
• اهرم تنظیم Head Gap
• مکانیزم Tractor Feed برای کاغذ پیوسته
• مین‌برد و مدار Driver هد

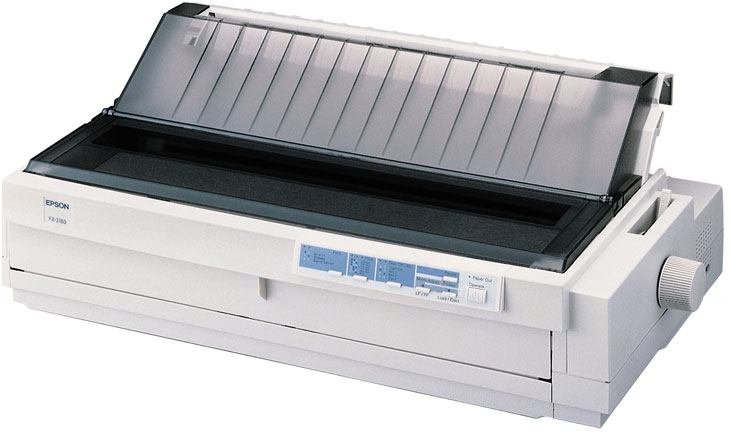

آموزش تعمیر پرینتر سوزنی اپسون سری LQ

پرینترهای Epson LQ از رایج‌ترین چاپگرهای سوزنی در حسابداری، انبار، شرکت‌ها، سازمان‌ها و مراکز صدور فرم هستند. این چاپگرها برای کاغذ معمولی، فرم‌های چندنسخه‌ای و Continuous Form کاربرد دارند و شناخت مکانیزم آن‌ها برای تعمیرکار ماشین‌های اداری اهمیت زیادی دارد.

مدل‌های Epson قابل بررسی در کلاس

• تعمیر Epson LQ-350 و LQ-350II
• تعمیر Epson LQ-590 و LQ-590II
• تعمیر Epson LQ-690 و LQ-690II
• تعمیر Epson LQ-2090 و LQ-2090II
• تعمیر Epson LQ-2190 و LQ-2190II
• تعمیر Epson PLQ-20 و PLQ-22
• آشنایی با Epson DFX-5000
• آشنایی با Epson DFX-9000

خرابی‌های رایج پرینتر سوزنی اپسون

• روشن نشدن یا خاموش شدن ناگهانی دستگاه
• حرکت نکردن کریج یا برخورد هد با بدنه
• چاپ نشدن یک یا چند سوزن هد
• کمرنگ یا ناقص بودن چاپ
• کج کشیدن و مچاله کردن کاغذ
• تشخیص ندادن کاغذ
• گیر کردن فرم در Tractor Feed
• به‌هم خوردن ابتدای سطر یا Top of Form
• کار نکردن USB، Parallel یا Serial
• ذخیره نشدن Default Setting
• چشمک زدن غیرعادی چراغ‌های پنل

آموزش تعمیر پرینتر بانکی اپسون سری PLQ

پرینترهای بانکی Epson PLQ برای چاپ دفترچه، چک، رسید و اسناد چندنسخه‌ای طراحی شده‌اند. در این دستگاه‌ها علاوه بر کیفیت چاپ، ورود صحیح سند، تشخیص ضخامت، هم‌راستایی کاغذ و محل دقیق شروع چاپ اهمیت زیادی دارد.

در بخش تعمیر PLQ، سنسورهای ورود کاغذ، Feed Roller، موتورهای تغذیه، هد، ریبون، Main Board و تنظیمات نرم‌افزاری بررسی می‌شوند. روش تفکیک ایراد مکانیکی از مشکل درایور یا تنظیمات نیز به‌صورت عملی آموزش داده می‌شود.

تنظیمات مهم چاپگر بانکی Epson PLQ

• تنظیم محل شروع چاپ روی چک و دفترچه
• کالیبراسیون Paper Sensor
• تنظیم Head Gap بر اساس ضخامت سند
• کنترل جهت و سرعت عبور سند
• بررسی Emulation Mode
• اجرای Self-Test و چاپ تنظیمات
• بررسی USB، Serial و Parallel
• نصب Driver و تعریف Port در ویندوز
• تنظیم CPI، LPI و Page Length

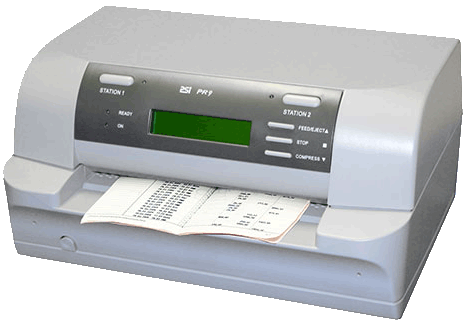

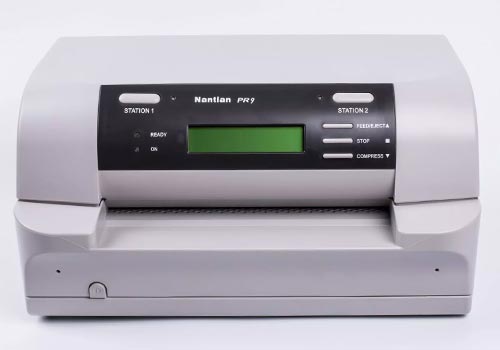

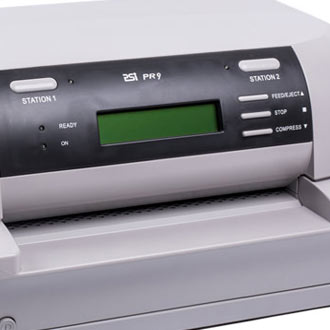

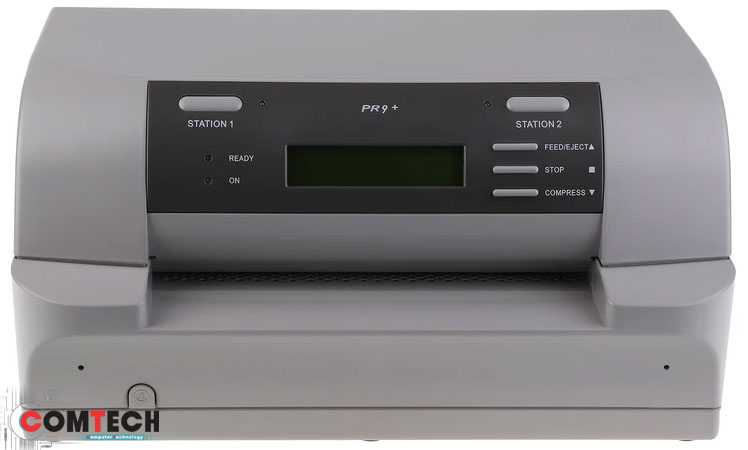

آموزش تعمیر پرینتر چاپ چک Olivetti

چاپگرهای Olivetti PR2، PR2 Plus، PR4 و PR9 در بانک‌ها و مراکز مالی برای چاپ چک، دفترچه و فرم‌های بانکی استفاده می‌شوند. به‌دلیل کارکرد زیاد این دستگاه‌ها، خرابی غلطک، سنسور، هد و مسیر کاغذ از ایرادهای پرتکرار آن‌ها است.

مباحث تعمیر چاپگر بانکی Olivetti

• شناخت ساختار Print Head و پین‌های چاپ
• بررسی Ribbon Drive Mechanism
• تعمیر کریج، شفت و تسمه حرکت هد
• بررسی مسیر ورود و خروج سند
• تست سنسورهای کاغذ و موقعیت چاپ
• تنظیم فاصله هد متناسب با ضخامت سند
• تعمیر غلطک و Paper Feed Motor
• عیب‌یابی برد پاور و Main Board
• بررسی مدار Driver سوزن‌های هد
• تست USB، Parallel و Serial
• بررسی Emulation و Firmware
• اجرای تست داخلی و تحلیل خطاهای دستگاه

آموزش تعمیر پرینتر بانکی Compuprint SP40

Compuprint SP40 و SP40 Plus برای چاپ چک، دفترچه و اسناد مالی طراحی شده‌اند. مکانیزم تراز سند و تشخیص ضخامت در این خانواده باعث می‌شود تعمیر سنسورها و بخش Paper Handling از مهم‌ترین قسمت‌های عیب‌یابی باشد.

کارآموز نحوه بازکردن صحیح دستگاه، سرویس غلطک‌ها، تست سنسورها، بررسی موتورهای Feed، تنظیم هد، تعمیر برد و نصب درایور را تمرین می‌کند. در مدل‌هایی که Scanner یا Reader دارند، عملکرد این بخش‌ها نیز بررسی می‌شود.

خرابی‌های پرتکرار Compuprint SP40 Plus

• وارد نشدن سند به دستگاه
• برگشت خوردن سند پس از ورود
• کج شدن چک یا دفترچه
• تشخیص ندادن ضخامت سند
• جابه‌جایی محل چاپ
• چاپ ناقص یک یا چند سوزن
• صدای غیرعادی حرکت هد
• شناخته نشدن دستگاه در ویندوز
• خرابی USB یا Serial Port
• خطای Paper Path یا Sensor
• کار نکردن اسکنر در مدل‌های مجهز

آموزش تعمیر پرینترهای صنعتی Tally و Printronix

چاپگرهای Tally، TallyGenicom و Printronix برای چاپ انبوه فرم، بارنامه، گزارش انبار و اسناد صنعتی استفاده می‌شوند. مکانیزم سنگین کاغذکش و کارکرد طولانی باعث شده عیب‌یابی این دستگاه‌ها با پرینترهای رومیزی متفاوت باشد.

مدل‌های صنعتی قابل معرفی در دوره

• تعمیر Tally 6215
• تعمیر Tally 6306
• تعمیر Tally 6312
• آشنایی با Printronix P7005
• بررسی خانواده Printronix P7000 و P8000
• شناخت ساختار Line Matrix Printer

در چاپگر Line Matrix به‌جای یک Print Head کوچک متحرک، مجموعه Hammer Bank برای ایجاد نقاط چاپ استفاده می‌شود. در کلاس، تفاوت Line Matrix و Dot Matrix و روش بررسی ریبون، Hammer Bank، Paper Feed، موتور و برد کنترل توضیح داده خواهد شد.

آموزش عیب‌یابی هد و سوزن‌های پرینتر ماتریسی

هد چاپ یکی از مهم‌ترین و گران‌ترین قطعات پرینتر سوزنی است. قطع یک سوزن، خرابی Coil، آسیب کابل هد، افزایش Head Gap یا خرابی Driver می‌تواند باعث ایجاد خطوط سفید یا ناقص شدن حروف شود.

کارآموز یاد می‌گیرد قبل از تعویض هد، ابتدا ریبون، فاصله هد، کابل، کانکتورها، ترانزیستورهای Driver و فرمان خروجی برد را بررسی کند. این روش از تعویض اشتباه یک هد سالم جلوگیری می‌کند.

نشانه‌های خرابی Print Head

• قطع شدن یک خط ثابت در کل چاپ
• ناقص چاپ شدن بخشی از حروف
• کمرنگ بودن چاپ با وجود Ribbon سالم
• گرم شدن غیرعادی هد
• صدای ضربه شدید یا نامنظم
• گیر کردن برخی از سوزن‌ها
• بوی سوختگی از هد یا Driver Board
• توقف دستگاه همراه با Head Error

مراحل استاندارد تست هد پرینتر سوزنی

1. گرفتن Self-Test و بررسی الگوی چاپ
2. تست با Ribbon سالم و مناسب دستگاه
3. بررسی Head Gap و ضخامت کاغذ
4. کنترل آلودگی و حرکت آزاد سوزن‌ها
5. بازرسی کابل فلت و کانکتور Print Head
6. مقایسه مقاومت Coilهای مشابه
7. تست ترانزیستور یا IC Driver هد
8. بررسی سیگنال‌های فرمان هنگام چاپ
9. مقایسه با هد یا برد سالم در صورت نیاز

آموزش تعمیر کاغذکش و Tractor Feed پرینتر سوزنی

مکانیزم Paper Feed باید کاغذ معمولی، فرم چندنسخه‌ای و Continuous Paper را بدون انحراف جابه‌جا کند. آلودگی Platen، خرابی Gear، ضعف موتور، تنظیم اشتباه Tractor یا خرابی سنسور می‌تواند باعث Paper Jam، کجی چاپ یا پاره شدن فرم شود.

قطعات مهم سیستم Paper Feed

• Platen Roller و Pressure Roller
• تراکتور راست و چپ کاغذ
• Paper Feed Motor و چرخ‌دنده‌ها
• کلاچ و مکانیزم انتخاب مسیر کاغذ
• Paper Release Lever
• Paper Sensor و Sensor Flag
• راهنمای ورود و خروج کاغذ
• تنظیم Top of Form و Tear Off

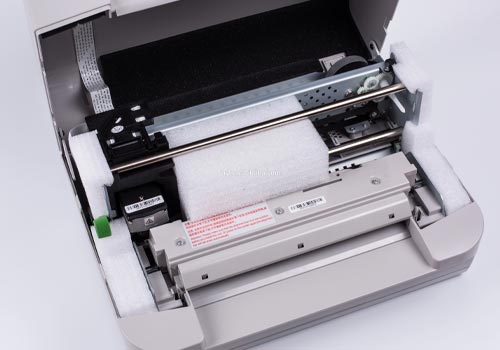

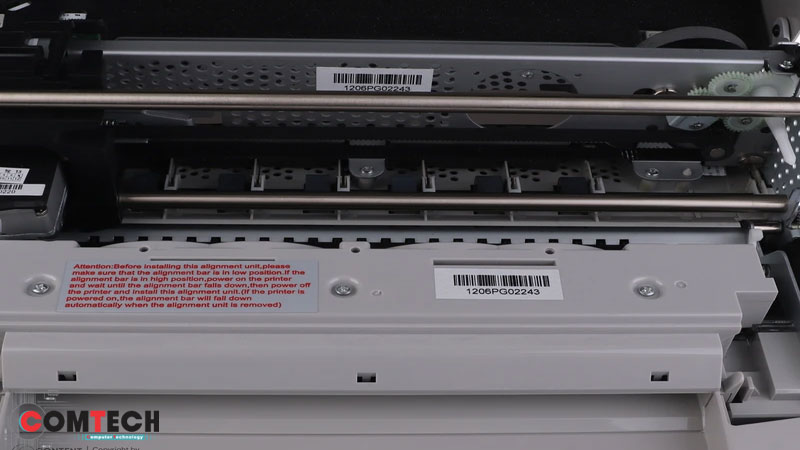

آموزش تعمیر کریج و رفع ضربه زدن هد پرینتر

Carriage وظیفه حرکت هد در عرض کاغذ را دارد. آلودگی شفت، خشک شدن روان‌کننده، خرابی Bush، شل شدن Timing Belt یا عمل نکردن Home Sensor می‌تواند باعث کندی حرکت، لرزش یا ضربه زدن کریج به بدنه شود.

مراحل عیب‌یابی Carriage Error

1. خاموش کردن دستگاه و بررسی حرکت آزاد کریج
2. تمیز کردن شفت از گرد کاغذ و گریس خشک
3. بررسی بوش‌های نگهدارنده کریج
4. کنترل کشش و سلامت Timing Belt
5. بررسی Pulley و اتصال موتور
6. تست Home Position Sensor و Sensor Flag
7. اطمینان از گیر نکردن کابل هد در مسیر
8. تست Carriage Motor و Motor Driver
9. اجرای Self-Test پس از مونتاژ

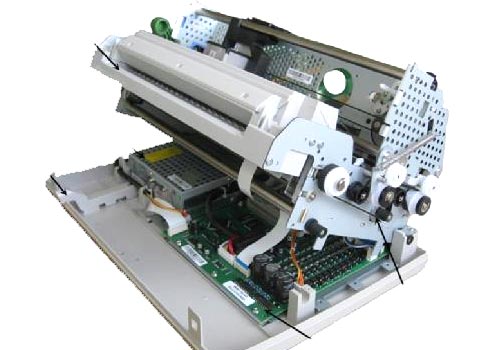

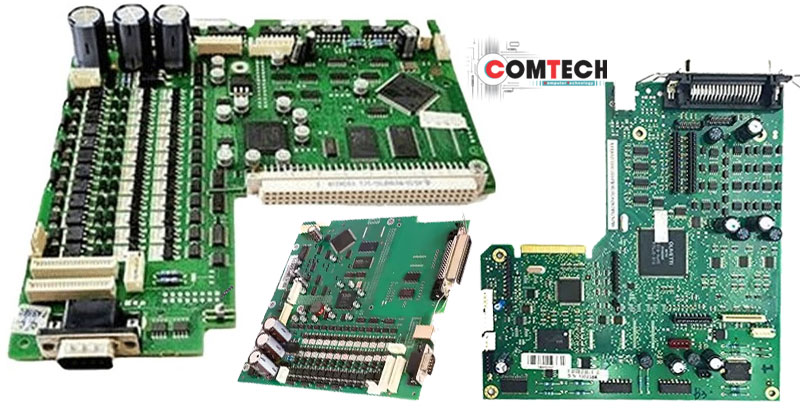

آموزش تعمیر برد پرینتر سوزنی و مدارهای الکترونیکی

در بسیاری از دستگاه‌ها ایرادی که در ظاهر شبیه خرابی هد یا موتور است، در واقع از Power Supply، Head Driver، Motor Driver یا Main Board ایجاد شده است. به همین دلیل تعمیرکار حرفه‌ای باید بتواند هم مکانیک و هم برد الکترونیکی چاپگر را تحلیل کند.

برای تکمیل دانش این بخش، مطالعه مونتاژ برد الکترونیکی نیز به درک بهتر قطعات، PCB و روش کار روی بردهای الکترونیکی کمک می‌کند.

مباحث الکترونیک کاربردی تعمیر برد چاپگر

• شناخت مقاومت، خازن، دیود و ترانزیستور
• تست MOSFET و قطعات SMD
• کار با مولتی‌متر و منبع تغذیه آزمایشگاهی
• کاربرد اسیلوسکوپ در بررسی Clock و Signal
• عیب‌یابی ورودی برق و Power Supply
• اندازه‌گیری ریل‌های ولتاژ Main Board
• تست Carriage Motor Driver
• تست Paper Feed Motor Driver
• بررسی ترانزیستور و ICهای Head Driver
• بررسی CPU، حافظه و Reset Circuit
• تست Crystal و Clock
• بررسی EEPROM و تنظیمات ذخیره‌شده
• تعمیر USB، Parallel و RS-232
• تعویض سوکت و کانکتور آسیب‌دیده
• مسیریابی و ولتاژگیری مرحله‌به‌مرحله

کارآموزانی که قصد دارند تعمیر انواع مدارهای پیچیده‌تر را ادامه دهند، می‌توانند مهارت بردخوانی و عیب‌یابی را در آموزش تعمیر برد تکمیل کنند.

سناریوی عیب‌یابی پرینتر سوزنی روشن نمی‌شود

1. بررسی کابل برق، کلید و ورودی دستگاه
2. بازدید ظاهری PCB برای سوختگی و شکستگی
3. تست Fuse و قطعات Protection ورودی
4. اندازه‌گیری خروجی Power Board
5. تست اتصال کوتاه ریل‌های اصلی
6. بررسی Regulator و Reset Circuit
7. بررسی Crystal و فعالیت CPU
8. جدا کردن هد و موتورها برای تشخیص بار معیوب
9. مونتاژ و اجرای Self-Test بعد از تعمیر

آموزش عیب‌یابی USB، Serial و Parallel چاپگر سوزنی

پرینتر سوزنی ممکن است از USB، Parallel، Serial RS-232 یا در برخی مدل‌ها Network Interface استفاده کند. تعمیرکار باید تشخیص دهد مشکل چاپ نگرفتن از رایانه مربوط به سخت‌افزار دستگاه است یا Driver، کابل، Queue و تنظیم Port.

مراحل بررسی پرینتر شناسایی نشده در ویندوز

1. تست کابل و اتصال دستگاه به رایانه دیگر
2. بررسی Device Manager
3. کنترل Driver نصب‌شده
4. انتخاب Port صحیح در Printer Properties
5. پاک کردن Print Queue متوقف‌شده
6. اجرای Self-Test بدون رایانه
7. بررسی Interface و Emulation
8. کنترل Baud Rate، Data Bit، Stop Bit و Parity در Serial
9. تست سوکت و مسیرهای Data روی PCB
10. بررسی Interface IC و Protection Component

آموزش تنظیمات نرم‌افزاری و کالیبراسیون پرینتر سوزنی

بخشی از خطاهای چاپگر Dot Matrix ناشی از خرابی سخت‌افزاری نیست. تنظیم اشتباه Emulation، Paper Size، CPI، LPI، Tear Off یا Top of Form می‌تواند علائمی شبیه خرابی مکانیکی ایجاد کند.

تنظیمات کاربردی مورد بررسی در کلاس

• نصب Driver مناسب دستگاه
• انتخاب USB، LPT، COM یا Network Port
• تعریف اندازه کاغذ اختصاصی
• تنظیم CPI یا Characters Per Inch
• تنظیم LPI یا Lines Per Inch
• انتخاب Draft، NLQ یا LQ
• فعال یا غیرفعال کردن Bi-Directional Printing
• تنظیم Top of Form
• تنظیم Tear Off Position
• انتخاب Emulation سازگار
• اجرای Bidirectional Alignment
• چاپ Default Setting و Self-Test
• Factory Reset در صورت نیاز

جدول عیب‌یابی سریع پرینتر سوزنی

ابزارهای موردنیاز تعمیر پرینتر سوزنی بانکی

روش عملی یادگیری تعمیر پرینتر سوزنی در کارگاه

یادگیری واقعی زمانی اتفاق می‌افتد که کارآموز بتواند خرابی را روی دستگاه واقعی تشخیص دهد. در کلاس، به‌جای حفظ کردن فهرست ایرادها، روند استاندارد پذیرش و عیب‌یابی یک پرینتر تمرین می‌شود.

1. پذیرش دستگاه: ثبت مدل و شرح خرابی اعلامی
2. تست اولیه: Self-Test، صدا، حرکت مکانیک و کیفیت چاپ
3. تفکیک خرابی: مکانیکی، الکترونیکی یا نرم‌افزاری
4. بازکردن اصولی: مشخص کردن محل پیچ، کابل و کانکتور
5. تست هدفمند: بررسی قطعات مرتبط با علامت خرابی
6. رفع ایراد: تعمیر یا تعویض قطعه تأییدشده
7. کالیبراسیون: تنظیم Head Gap، Paper Feed و محل چاپ
8. تست نهایی: چاپ چند نمونه و بررسی Interfaceها
9. تحویل: ثبت تعمیر و توصیه برای سرویس بعدی

آموزش سرویس دوره‌ای پرینتر سوزنی بانکی و اداری

پرینترهای بانکی و اداری معمولاً ساعت‌های طولانی کار می‌کنند. گرد کاغذ، پرز Ribbon و آلودگی محیط به‌تدریج روی حرکت Carriage، سنسورها و Paper Feed اثر می‌گذارد. سرویس صحیح می‌تواند از بسیاری از خرابی‌های پرهزینه جلوگیری کند.

چک‌لیست سرویس چاپگر سوزنی

• کنترل سلامت و حرکت Ribbon
• تمیز کردن Carriage Shaft
• کنترل Belt و Bushها
• تمیز کردن Paper Sensor و Home Sensor
• بررسی Platen و Rollerها
• کنترل Tractor Feed
• بازرسی کابل و کانکتور هد
• کنترل فن در مدل‌های صنعتی
• اجرای Self-Test و بررسی تمام پین‌های هد
• کنترل Top of Form و تنظیمات چاپ

آموزش آنلاین تعمیرات پرینتر سوزنی و بانکی

برای کارآموزانی که امکان حضور در کارگاه را ندارند، آموزش آنلاین تعمیر پرینتر سوزنی می‌تواند به‌صورت زنده و تصویری برگزار شود. مدرس روش باز کردن، تست قطعات، عیب‌یابی برد و تنظیم دستگاه را مقابل دوربین انجام می‌دهد.

مباحث قابل ارائه در آموزش غیرحضوری

• تدریس تصویری مکانیک و برد
• نمایش باز و بسته کردن دستگاه
• بررسی خرابی دستگاه همراه کارآموز
• آموزش تست قطعات با مولتی‌متر
• بررسی برد و ولتاژهای مهم از راه دور
• ارائه Service Manual و فایل‌های آموزشی
• پشتیبانی برای تمرین و رفع اشکال

بازار کار تعمیر پرینتر سوزنی و چاپگر بانکی

با وجود توسعه چاپگرهای لیزری، چاپگرهای سوزنی همچنان در بانک‌ها، بیمه‌ها، مراکز مالی، کارخانه‌ها، انبارها و سازمان‌هایی که از فرم‌های چندنسخه‌ای یا اسناد خاص استفاده می‌کنند حضور دارند. به همین دلیل مهارت تعمیر Epson LQ، PLQ، Olivetti و Compuprint هنوز کاربرد تخصصی دارد.

تعمیرکاری که علاوه بر مکانیک بتواند Print Head، Driver Circuit، Paper Feed، Main Board و Calibration را نیز بررسی کند، محدوده بیشتری از تعمیرات دستگاه را بدون ارجاع به تعمیرکار دیگر انجام خواهد داد.

برای آشنایی با روند پذیرش و خدمات دستگاه‌های خراب می‌توانید بخش تعمیر تخصصی پرینتر کامتک را نیز مشاهده کنید.

خدمات قابل ارائه بعد از یادگیری دوره

• تعمیر پرینتر سوزنی Epson
• تعمیر چاپگر بانکی Olivetti و Compuprint
• تست و تعمیر Print Head
• تعمیر Carriage و Timing Belt
• تعمیر Paper Feed و Tractor
• تعمیر Power Board و Main Board
• عیب‌یابی USB، Parallel و Serial
• نصب Driver و تنظیم Emulation
• کالیبراسیون چاپ چک و دفترچه
• سرویس دوره‌ای دستگاه‌های سازمانی

تکمیل مهارت تعمیر پرینتر با دوره‌های ماشین‌های اداری

برای ورود گسترده‌تر به بازار تعمیر ماشین‌های اداری، یادگیری پرینتر سوزنی را می‌توان در کنار پرینتر لیزری، جوهرافشان، دستگاه فتوکپی، اسکنر و شارژ کارتریج ادامه داد. بسیاری از مشتریان سازمانی چند نوع دستگاه دارند و استفاده از یک تعمیرکار چندمهارته برای آن‌ها ساده‌تر است.

آموزش تعمیر پرینتر لیزری و جوهرافشان

در این بخش، مکانیزم Paper Feed، Fuser، Laser Scanner Unit، Inkjet Head، Carriage، Power Board و Formatter بررسی می‌شود. تشخیص ایرادهای کیفیت چاپ و سرویس کارتریج نیز مکمل این مهارت است.

آموزش تعمیر دستگاه فتوکپی

در تعمیر فتوکپی، ساختار برندهایی مانند Konica Minolta، Sharp، Ricoh، Toshiba، Xerox و Canon بررسی شده و کارآموز با Drum، Developer، Transfer، Fuser، Paper Feed و Error Code آشنا می‌شود.

آموزش شارژ و بازسازی کارتریج

در بخش کارتریج، روش بازکردن Cartridge، تخلیه Waste Toner، انتخاب Toner مناسب، بررسی Drum، Wiper Blade، Doctor Blade و تست نهایی کیفیت چاپ آموزش داده می‌شود.

مهارت‌های نهایی دوره آموزش تعمیرات پرینتر سوزنی

• شناخت ساختار Dot Matrix و Line Matrix
• باز و بسته کردن اصولی چاپگر سوزنی
• تست Print Head و سوزن‌های چاپ
• عیب‌یابی Head Driver
• تعمیر Carriage، Shaft، Belt و Motor
• رفع خرابی Paper Feed و Tractor
• تست Paper Sensor و Home Sensor
• تعمیر Power Board و Main Board
• عیب‌یابی USB، Parallel و Serial
• نصب Driver و تنظیم Interface
• تنظیم Emulation، CPI و LPI
• تنظیم Top of Form و Tear Off
• اجرای Self-Test و تحلیل Error
• سرویس چاپگر بانکی و چاپ چک
• کالیبراسیون و کنترل کیفیت نهایی
