آموزش تعمیرات سانترال

آموزش تعمیرات سانترال از پایه تا برد

دوره آموزش تعمیرات سانترال در کامتک با رویکرد کاملاً عملی و کارگاهی برگزار می‌شود تا هنرجو از شناخت ساختار سیستم‌های تلفنی و قطعات الکترونیکی، به مرحله عیب‌یابی و تعمیر برد سانترال، تعمیر کارت‌های داخلی و شهری، رفع ایرادات تغذیه، تعمیر تلفن‌های VoIP و برنامه‌ریزی سیستم‌های تلفنی برسد.

در این کلاس، علاوه بر سانترال‌های پرکاربرد پاناسونیک، ساختار تجهیزات IP PBX، تلفن تحت شبکه، کارت‌های مخابراتی، خطوط آنالوگ و دیجیتال و سیستم‌های VoIP نیز بررسی می‌شود. تمرکز اصلی آموزش بر این است که هنرجو بتواند تفاوت میان خرابی برد، اشکال کابل‌کشی، ایراد خط شهری، تنظیمات نرم‌افزاری و مشکلات شبکه را تشخیص دهد.

سانترال یا PBX مرکز مدیریت ارتباطات تلفنی یک مجموعه است و خرابی آن می‌تواند چندین داخلی، خط شهری یا ارتباط سازمان را هم‌زمان مختل کند. به همین دلیل تعمیرکار سانترال باید علاوه بر الکترونیک، با ساختار مخابرات، خطوط تلفن، کارت‌های توسعه، تلفن دیجیتال، SIP و شبکه نیز آشنا باشد.

دوره از مبانی موردنیاز شروع می‌شود و به‌تدریج وارد نقشه‌خوانی برد، تحلیل مدار تغذیه، تست SMD، تعمیر کارت داخلی و شهری، عیب‌یابی صدا، تعمیر پورت‌ها، Firmware، تنظیمات PBX و تعمیر تجهیزات VoIP می‌شود.

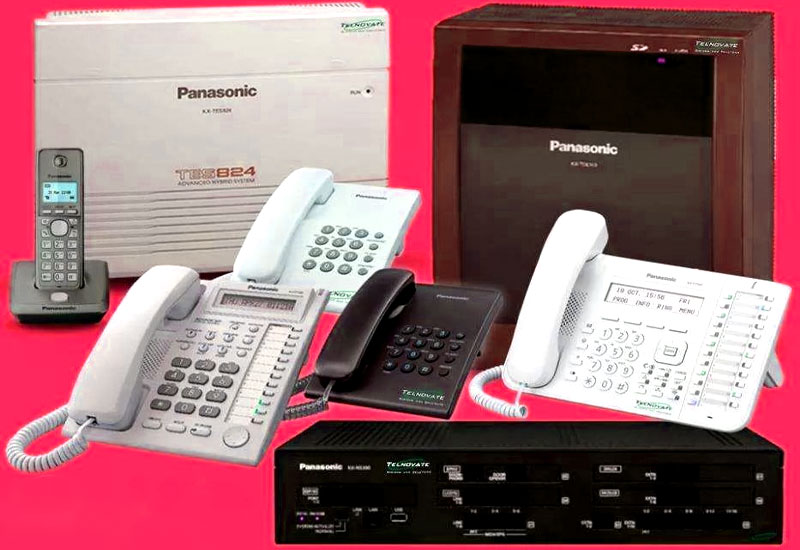

مدل‌های پاناسونیک مانند خانواده‌های KX-TES، KX-TDA، KX-TDE و KX-NS و همچنین ساختار سیستم‌های تلفنی برندهایی مانند Yeastar، Grandstream، Newrock، NEC، Avaya و تجهیزات VoIP در سطح متناسب با دوره بررسی می‌شوند.

مسیر یادگیری تعمیر سانترال در کلاس عملی

آموزش تعمیر سانترال به‌صورت مرحله‌ای اجرا می‌شود. ابتدا هنرجو ساختار دستگاه و بلوک‌های اصلی را می‌شناسد، سپس اندازه‌گیری و نقشه‌خوانی را تمرین می‌کند و در مراحل بعدی روی خرابی‌های واقعی برد و سیستم تلفنی کار خواهد کرد.

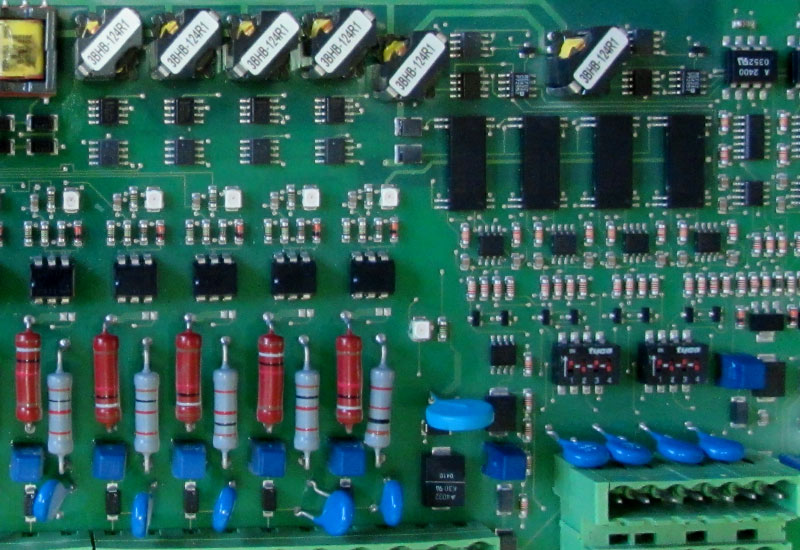

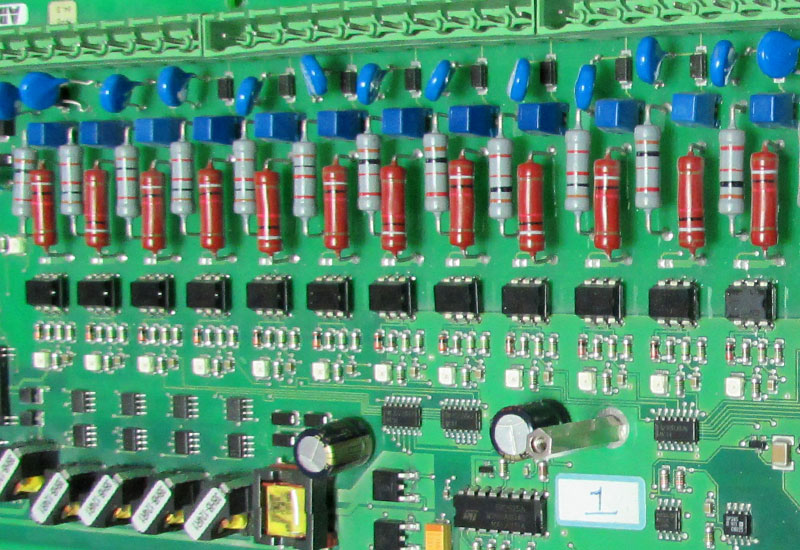

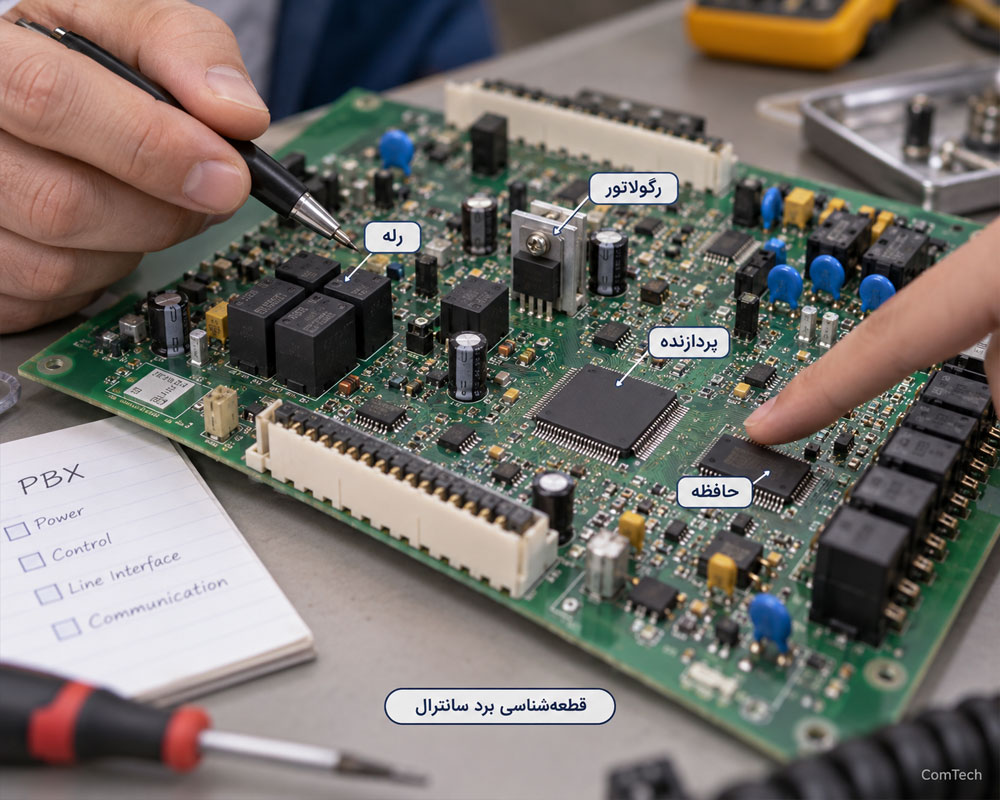

آموزش قطعه‌شناسی بردهای سانترال و تجهیزات مخابراتی

برای تعمیر برد سانترال باید عملکرد قطعاتی را که در بخش‌های Power، Line Interface، Processor، Audio و Network قرار گرفته‌اند بشناسید. قطعه‌شناسی در این دوره با تمرکز بر کاربرد واقعی قطعات روی برد آموزش داده می‌شود.

شناخت قطعات اصلی برد سانترال و کارت‌ها

• شناخت مقاومت، خازن، دیود و قطعات محافظ
• آشنایی با MOSFET و ترانزیستورهای سوئیچینگ
• شناخت رگولاتورهای LDO و مبدل‌های DC-DC
• بررسی سلف، ترانس و مدارهای ایزولاسیون
• شناخت رله و مدارهای سوئیچ خطوط تلفن
• آشنایی با Optocoupler و مدارهای جداساز
• شناخت EEPROM، Flash و حافظه‌های برد
• آشنایی با CPU، MCU و پردازنده‌های ارتباطی
• شناخت Codec و بخش‌های پردازش صوت
• بررسی PHY و مدار Ethernet در تجهیزات شبکه
• شناخت کانکتورها، Fuse و Protectionهای ورودی

روش تست قطعات سانترال با مولتی‌متر دیجیتال

هنرجو روش صحیح تست مقاومت، دیود، MOSFET، فیوز، اتصال کوتاه و ولتاژهای مختلف برد را یاد می‌گیرد. همچنین تفاوت تست قطعه داخل مدار و خارج مدار و نحوه تفسیر مقادیر غیرعادی آموزش داده می‌شود.

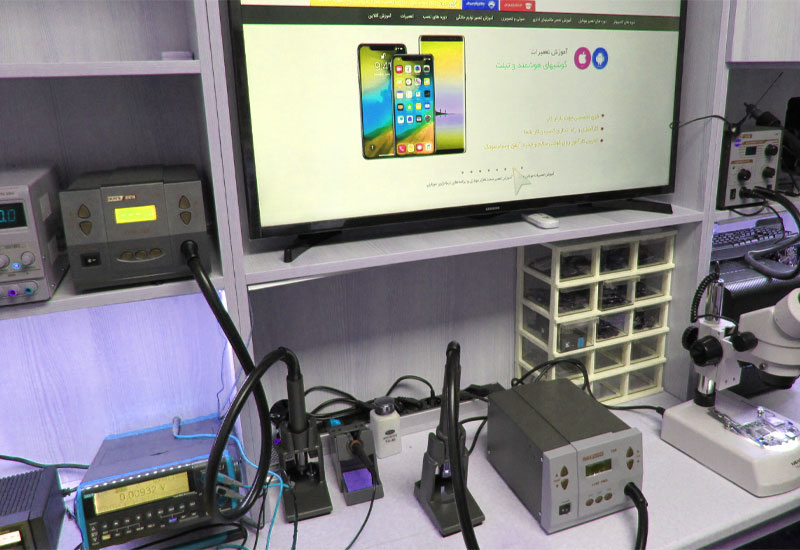

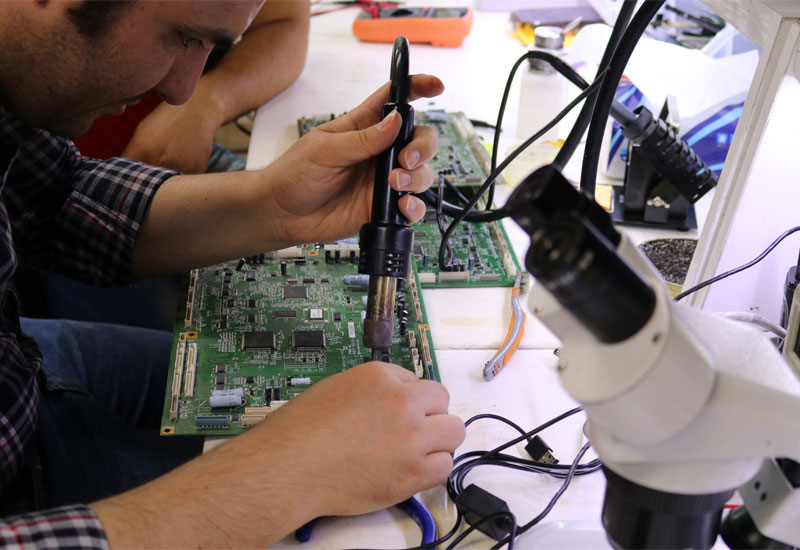

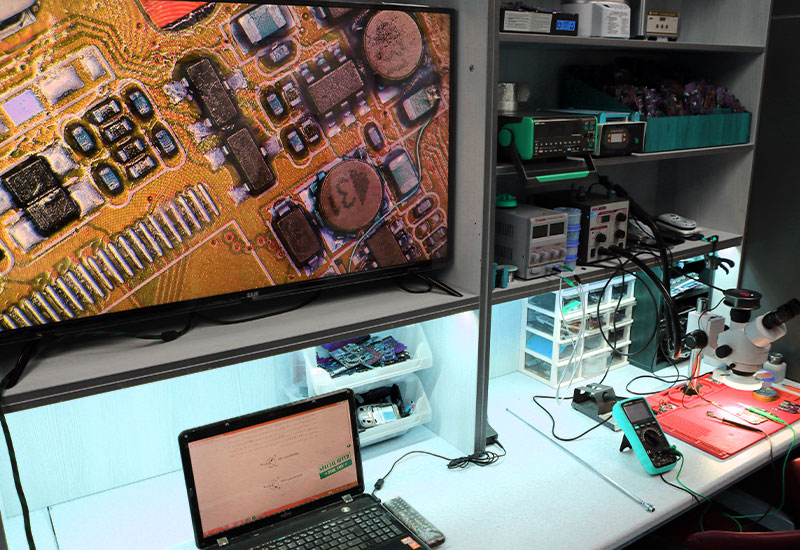

کار با ابزارهای تخصصی تعمیر برد سانترال

در کلاس، هنرجو نحوه استفاده عملی از تجهیزات تعمیرگاهی را فرا می‌گیرد. انتخاب ابزار مناسب باعث می‌شود عیب‌یابی سریع‌تر انجام شود و خطر آسیب به برد یا قطعات سالم کاهش پیدا کند.

آموزش نقشه‌خوانی مدارهای مختلف بردهای سانترال دیجیتال

نقشه‌خوانی سانترال کمک می‌کند تعمیرکار به‌جای تعویض آزمایشی قطعات، مسیر خرابی را پیدا کند. در کلاس روش تحلیل بلوکی مدار و دنبال کردن ارتباط میان بخش‌های مختلف برد آموزش داده می‌شود.

تحلیل مدار تغذیه پردازنده صوت و ارتباطات

• تفکیک بخش‌های اصلی روی Logic Board
• بررسی مسیر ورودی برق و مدار حفاظت
• شناسایی رگولاتورها و ولتاژهای اصلی
• ردیابی مسیر تغذیه CPU و حافظه
• بررسی مدار Reset و Clock
• تحلیل مسیر کارت‌های داخلی و شهری
• بررسی بخش پردازش صوت و Codec
• شناخت بخش Ethernet در سیستم‌های IP
• پیدا کردن نقاط تست مهم مدار
• استفاده از Datasheet برای بررسی ICها

آموزش تحلیل ولتاژ و سیگنال روی برد

هنرجو یاد می‌گیرد ابتدا ورودی برق و Railهای اصلی را بررسی کند، سپس Power Sequence برد را دنبال کرده و در صورت روشن نشدن دستگاه، مرحله‌ای را که فرآیند Boot در آن متوقف شده است محدود کند.

آموزش تعمیر مدار تغذیه و روشن نشدن سانترال

ایراد پاور یکی از خرابی‌های مهم تجهیزات سانترال است. خرابی منبع تغذیه ممکن است باعث روشن نشدن کامل دستگاه، Restart، هنگ کردن، نویز، از کار افتادن کارت‌ها یا عملکرد ناپایدار سیستم شود.

عیب‌یابی منبع تغذیه و رگولاتورهای برد سانترال

• بررسی فیوز ورودی و مدار Protection
• تست Bridge Rectifier در پاورهای مرتبط
• بررسی خازن‌های فیلتر و ESR
• تست MOSFETهای سوئیچینگ
• بررسی PWM Controller
• بررسی Feedback و Optocoupler
• تست خروجی‌های منبع تغذیه
• بررسی رگولاتورهای روی Main Board
• تشخیص اتصال کوتاه روی Railهای خروجی
• بررسی Ripple غیرطبیعی ولتاژ

تشخیص علت ریست ناگهانی و هنگ سانترال

ریست شدن دستگاه می‌تواند به افت ولتاژ، خازن معیوب، رگولاتور ناپایدار، خرابی Firmware، داغ شدن قطعات یا ایراد کارت جانبی مرتبط باشد. روش جدا کردن مرحله‌ای کارت‌ها و مقایسه ولتاژ و رفتار دستگاه آموزش داده می‌شود.

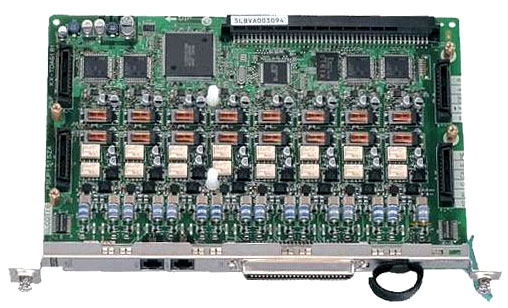

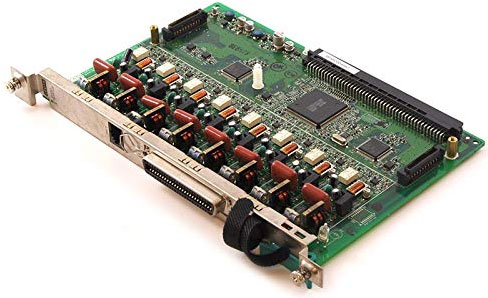

آموزش تعمیر کارت داخلی و شهری سانترال

قسمت مهمی از خرابی سانترال مربوط به کارت‌های Extension و Trunk است. ممکن است تنها یک داخلی، گروهی از داخلی‌ها یا یک خط شهری از کار افتاده باشد، درحالی‌که Main Board دستگاه سالم است.

عیب‌یابی پورت داخلی و مدار تلفن سانترال

• داخلی بوق ندارد
• تلفن داخلی روشن نمی‌شود
• شماره‌گیری انجام نمی‌شود
• تماس برقرار می‌شود اما صدا وجود ندارد
• یک داخلی مرتب قطع و وصل می‌شود
• ولتاژ پورت داخلی غیرطبیعی است
• پورت بعد از اتصال تلفن دچار افت می‌شود
• بررسی Protection پورت داخلی
• تست مدار Line Interface
• بررسی کانکتور و مسیر PCB

عیب‌یابی خطوط شهری و مشکلات تماس ورودی

• خط شهری توسط سانترال شناسایی نمی‌شود
• تماس ورودی Ring ندارد
• امکان گرفتن خط شهری وجود ندارد
• تماس شهری قطع و وصل می‌شود
• روی خط نویز وجود دارد
• شماره تماس‌گیرنده نمایش داده نمی‌شود
• بررسی ورودی Trunk
• تست مدار تشخیص Ring
• بررسی حفاظت در برابر Surge
• تست مسیر صوت ورودی و خروجی

تفکیک خرابی کارت از مشکل کابل‌کشی ساختمان

یکی از مهارت‌های مهم تعمیرکار این است که قبل از باز کردن دستگاه تشخیص دهد مشکل از سانترال است یا کابل ساختمان، پست مخابراتی، پریز، تلفن یا خط شهری. این روش جلوی تعمیر غیرضروری برد را می‌گیرد.

آموزش نصب سانترال و عیب‌یابی خطاهای اجرا

آموزش نصب سانترال مکمل تعمیر سخت‌افزاری است. بسیاری از دستگاه‌هایی که با عنوان خرابی به تعمیرگاه ارسال می‌شوند در واقع مشکل کابل‌کشی، تنظیم داخلی، Slot، کارت توسعه یا پیکربندی دارند.

نصب اصولی خطوط داخلی شهری و کارت‌ها

• شناخت سانترال آنالوگ، دیجیتال و IP PBX
• انتخاب ظرفیت دستگاه بر اساس نیاز مجموعه
• جانمایی صحیح سانترال و تجهیزات جانبی
• نصب کارت‌های داخلی و شهری
• شناخت MDF و ترمینال‌های تلفن
• اصول زوج‌بندی کابل تلفن
• تفکیک خطوط داخلی و شهری
• لیبل‌گذاری استاندارد کابل‌ها
• تست زوج‌ها قبل از اتصال
• تست دستگاه پس از راه‌اندازی

رفع نویز قطعی و مشکلات کابل‌کشی سانترال

• بررسی اتصال نامناسب ترمینال‌ها
• پیدا کردن زوج قطع یا اتصال کوتاه
• تشخیص نویز ناشی از کابل‌کشی
• بررسی مجاورت کابل تلفن با مسیرهای پرنویز
• تست پریز، پچ‌پنل و MDF
• تشخیص مشکل تلفن از خط داخلی
• بررسی ارت تجهیزات در صورت نیاز سیستم

آموزش برنامه‌ریزی سانترال بعد از تعمیر سخت‌افزار

بعد از تعمیر برد، دستگاه باید از نظر تنظیمات نیز کنترل شود. بخشی از دوره به برنامه‌ریزی پایه و بررسی Configuration اختصاص دارد تا هنرجو بتواند ایراد نرم‌افزاری را از خرابی سخت‌افزاری تشخیص دهد.

تنظیم داخلی خطوط شهری و مسیر تماس

• تعریف و بررسی Extensionها
• بررسی وضعیت خطوط شهری
• تعریف دسترسی تماس خروجی
• تنظیم مسیر تماس ورودی
• بررسی Group و Ring Group
• تنظیم انتقال تماس در سیستم‌های پشتیبانی‌شده
• بررسی شماره‌گیری و Dial Plan
• Backup گرفتن از تنظیمات در سیستم‌های دارای این قابلیت
• Restore تنظیمات در شرایط مجاز
• بررسی Firmware دستگاه پس از تعمیر

تشخیص مشکل نرم‌افزاری از خرابی برد سانترال

اگر یک Feature کار نمی‌کند الزاماً قطعه‌ای روی برد خراب نیست. تنظیم اشتباه پورت، غیرفعال بودن داخلی، Route نامناسب، Configuration کارت یا مشکل Firmware می‌تواند علائمی شبیه خرابی سخت‌افزاری ایجاد کند.

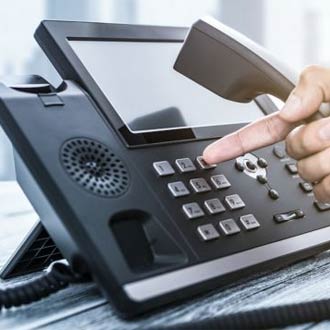

آموزش تعمیر تلفن ویپ و تجهیزات VoIP

تعمیر تلفن VoIP ترکیبی از تعمیر الکترونیک و عیب‌یابی شبکه است. تلفن IP ممکن است به دلیل مشکل مدار تغذیه، PoE، پورت Ethernet، Firmware، SIP Registration یا تنظیمات شبکه از کار بیفتد.

شناخت سخت‌افزار داخلی تلفن‌های تحت شبکه ویپ

• شناخت پردازنده اصلی تلفن IP
• بررسی Flash و RAM
• شناخت Ethernet PHY و Magnetics
• بررسی مدار PoE در مدل‌های پشتیبانی‌کننده
• شناخت Codec و Audio Amplifier
• بررسی LCD و مدار نور صفحه
• تست Keypad و کلیدهای Function
• بررسی Handset، Speaker و Microphone
• تست پورت‌های LAN و PC

عیب‌یابی SIP شبکه صدا و Firmware تلفن

• تلفن IP روشن می‌شود اما Register نمی‌شود
• دستگاه IP دریافت نمی‌کند
• DHCP به تلفن آدرس نمی‌دهد
• تماس برقرار می‌شود اما صدا یک‌طرفه است
• صدای مکالمه قطع و وصل می‌شود
• تلفن بعد از Update بوت نمی‌شود
• بررسی تنظیمات SIP Account
• تست Gateway، DNS و Network Connectivity
• بررسی Codecهای صوتی
• به‌روزرسانی Firmware با فایل سازگار دستگاه

تست مدار PoE تلفن ویپ و شبکه

در دستگاه‌های دارای PoE، تعمیرکار باید بتواند تفاوت میان خرابی منبع PoE، کابل شبکه، مدار ورودی PoE و مدار تغذیه تلفن را تشخیص دهد. این بخش با بررسی مرحله‌ای ورودی و مبدل‌های تغذیه آموزش داده می‌شود.

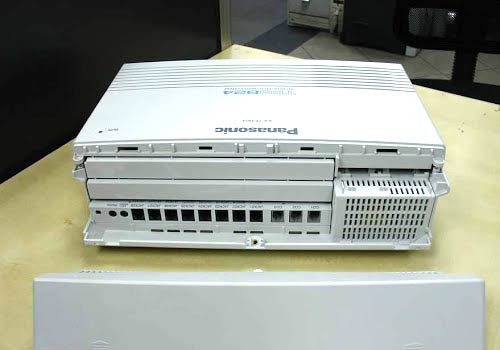

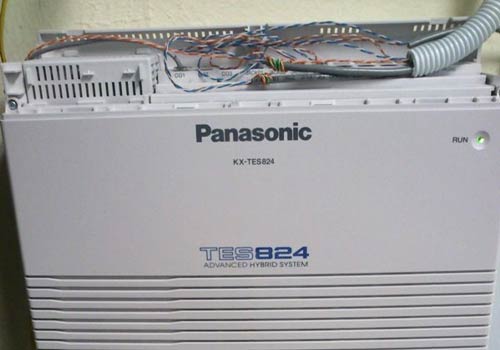

آموزش تعمیر سانترال پاناسونیک KX-TES824 کاملاً عملی

مدل Panasonic KX-TES824 و دستگاه‌های هم‌خانواده آن از سیستم‌های شناخته‌شده سانترال آنالوگ هستند. در این قسمت معماری Main Board، منبع تغذیه، پورت‌های داخلی، ورودی خطوط شهری و قسمت‌های کنترلی دستگاه بررسی می‌شوند.

عیب‌یابی تغذیه داخلی و شهری سانترال TES824

• شناخت بلوک‌های مختلف Main Board
• بررسی منبع تغذیه دستگاه
• تست ولتاژهای اصلی برد
• بررسی روشن نشدن کامل دستگاه
• تست پورت‌های Extension
• بررسی ورودی خطوط شهری
• عیب‌یابی Ring Detection
• بررسی مسیرهای صوتی
• تست رله‌ها و قطعات سوئیچ خطوط
• بررسی مشکلات ناشی از Surge خط تلفن

تعمیر نویز قطعی و بوق نداشتن داخلی

اگر یک یا چند داخلی بوق نداشته باشند، ابتدا تلفن و کابل‌کشی حذف می‌شوند و پورت مستقیماً تست خواهد شد. سپس مدار همان پورت، کانکتورها و قطعات Protection بررسی می‌شوند.

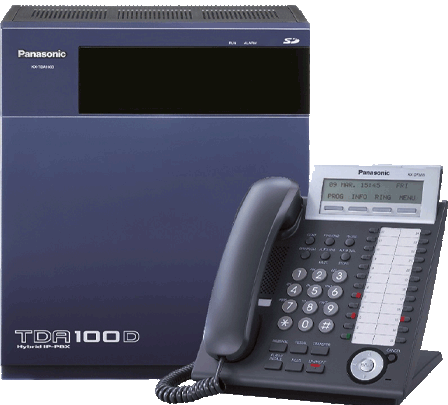

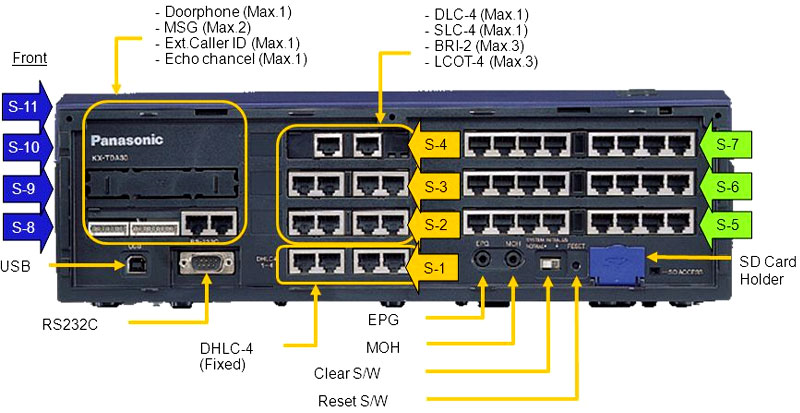

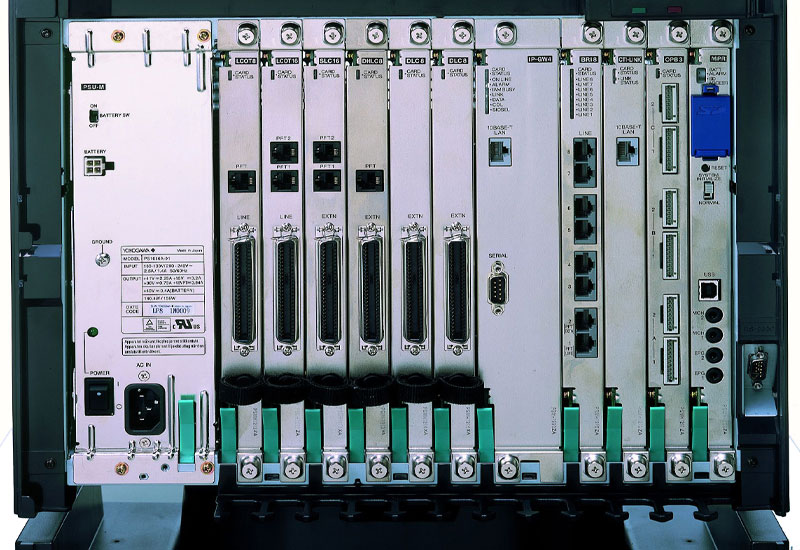

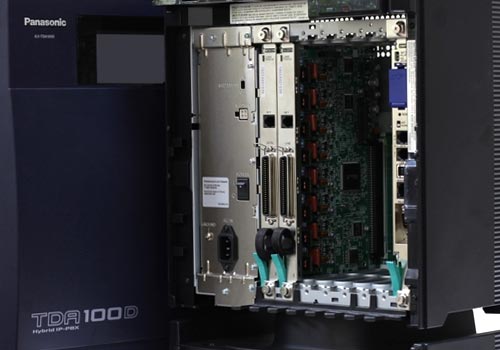

آموزش تعمیر سانترال پاناسونیک سری TDA دیجیتال

خانواده Panasonic KX-TDA نسبت به سانترال‌های آنالوگ ساختار ماژولارتر و دیجیتال‌تری دارد. Main Board، Power Supply و کارت‌های توسعه باید به‌صورت جداگانه و سیستماتیک تست شوند.

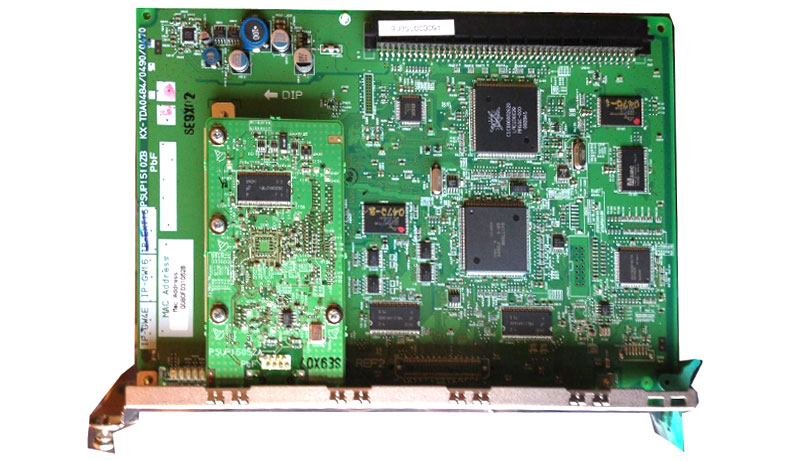

عیب‌یابی برد اصلی و کارت‌های سانترال TDA

• شناخت ساختار شاسی و Slotهای کارت

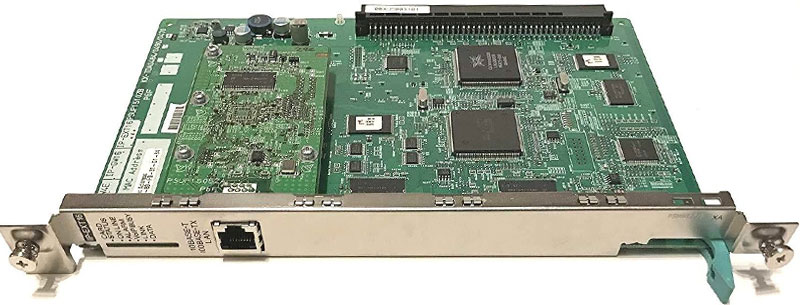

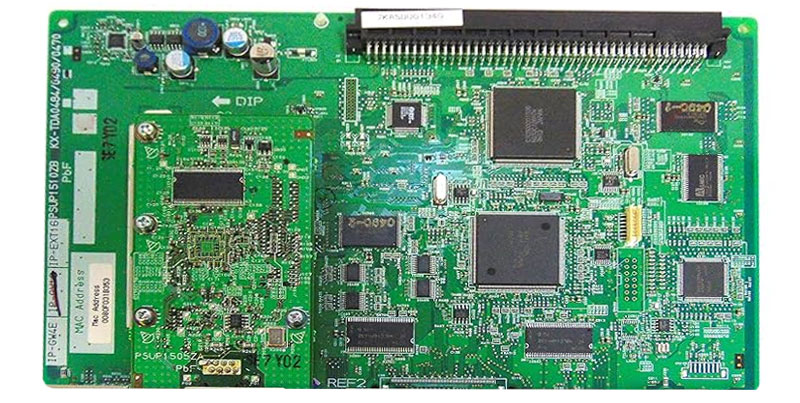

• بررسی Main Processing Card
• تست منبع تغذیه و خروجی‌های آن
• بررسی ارتباط کارت‌ها با Main Board
• تست کارت‌های داخلی
• بررسی کارت خطوط شهری
• عیب‌یابی کارت‌های Digital Extension
• بررسی ICهای پردازش صوت و کنترل
• بررسی Firmware و Configuration
• تست سیستم پس از مونتاژ کارت‌ها

تشخیص خرابی کارت از مشکل اسلات سانترال

در سیستم‌های ماژولار باید مشخص شود کارت معیوب است یا Slot، منبع تغذیه یا ارتباط Backplane مشکل دارد. جابه‌جایی کنترل‌شده کارت و بررسی وضعیت آن یکی از روش‌های تشخیصی است که در کلاس تمرین می‌شود.

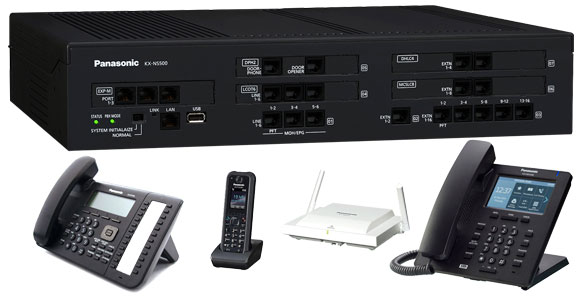

آموزش تعمیر سانترال پاناسونیک KX-NS500 تحت شبکه

در آموزش تعمیر KX-NS500 هنرجو با ساختار ترکیبی تلفنی و شبکه‌ای دستگاه آشنا می‌شود. علاوه بر مدار تغذیه و کارت‌ها، بخش Ethernet، Firmware و تنظیمات مرتبط با سرویس‌های IP نیز در فرآیند عیب‌یابی اهمیت دارند.

عیب‌یابی پاور شبکه و کارت‌های دستگاه NS500

• شناخت Main Board و بخش‌های اصلی دستگاه
• تست منبع تغذیه
• بررسی رگولاتورهای روی برد
• تست پورت شبکه
• بررسی Ethernet Link
• تشخیص مشکلات Boot
• بررسی کارت‌های توسعه
• عیب‌یابی ارتباط خطوط داخلی و شهری
• بررسی مشکلات سخت‌افزاری در کنار Configuration
• تست کامل سیستم بعد از تعمیر

بررسی Firmware و تنظیمات پس از تعمیر NS500

پس از تعمیر سخت‌افزاری، دستگاه از نظر Boot، شناسایی کارت‌ها، ارتباط شبکه و تنظیمات اصلی کنترل می‌شود تا ایراد ناشی از Hardware با مشکل Configuration اشتباه گرفته نشود.

آموزش تعمیر IP PBX و سانترال تحت شبکه

با گسترش سیستم‌های تلفنی مبتنی بر SIP، تعمیرکار سانترال باید علاوه بر سیستم‌های Panasonic قدیمی‌تر با معماری IP PBX نیز آشنا باشد. در این بخش، ساختار تجهیزاتی مانند Yeastar، Grandstream و سایر PBXهای تحت شبکه بررسی می‌شود.

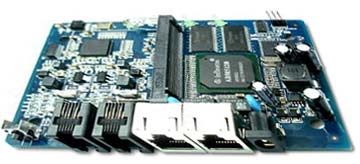

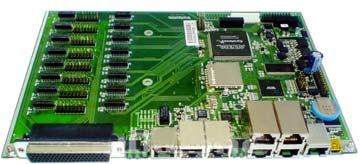

شناخت معماری سخت‌افزاری سانترال‌های IP PBX جدید

• بررسی SoC و پردازنده اصلی
• شناخت RAM و Flash Storage
• بررسی مدار Ethernet
• تست پورت‌های LAN و WAN در مدل‌های مربوط
• بررسی USB و درگاه‌های جانبی
• شناخت FXS و FXO در مدل‌های مجهز
• بررسی منبع تغذیه داخلی یا آداپتور
• بررسی Firmware و Boot

عیب‌یابی داخلی SIP ترانک و مسیر تماس ویپ

• Extension ثبت نمی‌شود
• SIP Trunk قطع است
• تماس خروجی برقرار نمی‌شود
• تماس ورودی به داخلی نمی‌رسد
• صدا یک‌طرفه است
• تماس چند ثانیه بعد قطع می‌شود
• مشکل NAT و مسیر شبکه
• بررسی Codec و تنظیمات صوت
• بررسی Dial Plan و Route
• تفکیک خرابی سخت‌افزار از Configuration

آموزش تعمیر سانترال‌های یستار گرنداستریم و نیوراک

در بخش تجهیزات جدیدتر، هنرجو با تفاوت ساختاری سانترال‌های تحت شبکه و Gatewayها آشنا می‌شود تا بتواند هنگام مواجهه با برندهای مختلف از یک روش عیب‌یابی مشترک استفاده کند.

آموزش تعمیر تلفن بیسیم و رومیزی پاناسونیک

تلفن‌های بی‌سیم و رومیزی نیز بخشی از زنجیره سیستم تلفنی هستند. در این قسمت ساختار Base، Handset، مدار شارژ، RF، صدا و صفحه‌نمایش بررسی می‌شود.

عیب‌یابی تلفن بیسیم پاناسونیک از شارژ تا آنتن

• تلفن بی‌سیم روشن نمی‌شود
• باتری شارژ نمی‌شود
• باتری سریع تخلیه می‌شود
• Handset با Base ارتباط ندارد
• برد ارتباط بی‌سیم کم شده است
• صدای اسپیکر قطع یا ضعیف است
• میکروفون کار نمی‌کند
• کلیدها عملکرد صحیح ندارند
• صفحه‌نمایش تصویر ندارد
• Base دستگاه روشن نمی‌شود

تست مدار DECT شارژ و صدای تلفن

در تلفن بی‌سیم، تعمیرکار ابتدا بخش تغذیه و شارژ را بررسی می‌کند و سپس در صورت سالم بودن آنها، مسیر ارتباط Base و Handset، مدار RF و بخش صوتی مورد بررسی قرار می‌گیرد.

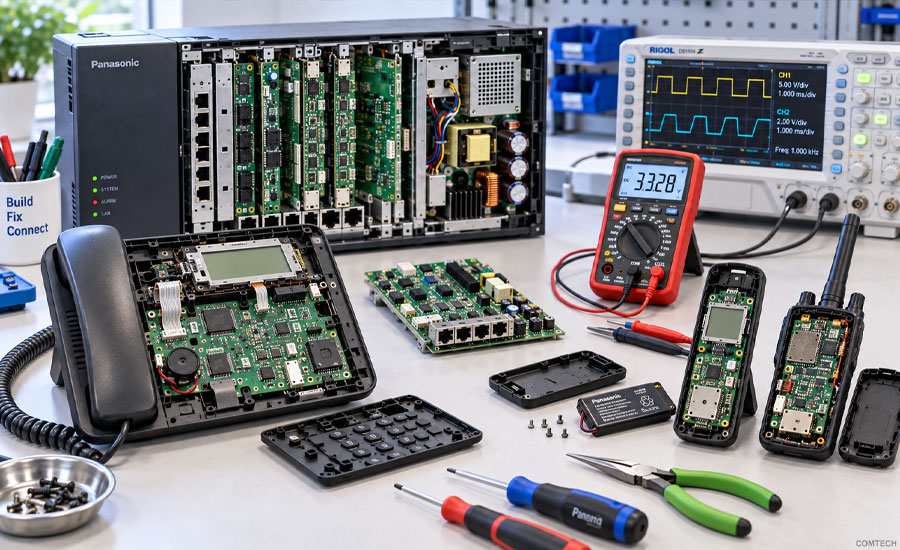

آموزش تعمیر برد تجهیزات مخابراتی و ارتباطی

مهارت‌هایی که در تعمیر سانترال فرا می‌گیرید در بسیاری از بردهای مخابراتی نیز کاربرد دارند. ساختار تغذیه، پردازنده، حافظه، Ethernet، RF و بخش‌های ارتباطی در تجهیزات مختلف با معماری‌های متفاوت تکرار می‌شوند.

عیب‌یابی بردهای مخابراتی با روش اندازه‌گیری مرحله‌ای

• برد سانترال و PBX
• تلفن IP و VoIP Gateway
• مودم‌های صنعتی
• تجهیزات انتقال دیتا
• بردهای شبکه و ارتباطی
• Gatewayهای FXS و FXO
• ماژول‌های GSM و LTE در سطح تعمیر برد
• بردهای ارتباط بی‌سیم

بررسی مدارهای تغذیه پردازنده شبکه و حافظه

• بررسی Power Input
• تست DC-DC Converter
• بررسی CPU و SoC Rails
• تست Reset و Clock
• بررسی Flash و EEPROM
• بررسی Ethernet PHY
• تست Magnetics و RJ45
• بررسی ICهای Driver
• ترمیم مسیرهای قطع‌شده PCB

آموزش لحیم‌کاری SMD و تعمیر مسیر برد سانترال

پس از پیدا کردن ایراد، تکنیک اجرای تعمیر اهمیت زیادی دارد. تعویض قطعه بدون کنترل دما یا با ابزار نامناسب ممکن است باعث کنده شدن Pad و آسیب بیشتر به برد شود.

تعویض قطعات SMD بدون آسیب به برد

• انتخاب نوک هویه مناسب
• تنظیم دمای هیتر متناسب با برد
• استفاده کنترل‌شده از Flux
• برداشتن IC بدون کشیدن قطعه
• تعویض مقاومت و خازن SMD
• تعویض MOSFET و رگولاتور
• تعویض سوکت و کانکتور
• تمیز کردن Pad بعد از تعمیر
• کنترل اتصال کوتاه پس از نصب قطعه

ترمیم پد مسیر و پایه‌های آسیب‌دیده سانترال

• تشخیص نقطه قطعی مسیر
• نمایان کردن کنترل‌شده مس مسیر
• استفاده از سیم لاکی ظریف
• ترمیم Pad کنده‌شده
• بازسازی اتصال کانکتور
• محکم کردن Jumper پس از تعمیر
• تست Continuity مسیر ترمیم‌شده

آموزش رفع نویز و قطع صدای سانترال

خرابی صدا در سیستم‌های تلفنی می‌تواند از خط مخابرات، کابل‌کشی، پورت داخلی، کارت شهری، Codec، مدار صوت یا تنظیمات سیستم ایجاد شود. برای رفع صحیح نویز باید منبع آن مرحله‌ای جدا شود.

تشخیص مسیر ایجاد نویز در تماس تلفنی

1. تست خط شهری بدون اتصال به سانترال
2. تست داخلی مستقیماً روی دستگاه
3. جایگزینی تلفن برای حذف احتمال خرابی گوشی
4. بررسی کابل‌کشی و MDF
5. تست کارت مربوط به همان پورت
6. بررسی تغذیه و Ripple
7. بررسی مسیر Audio روی برد
8. تست تماس داخلی به داخلی
9. مقایسه تماس داخلی و شهری

بررسی صدای یک‌طرفه در سیستم‌های تلفنی ویپ

در VoIP، صدای یک‌طرفه می‌تواند ناشی از مسیر شبکه، NAT، RTP یا Configuration باشد و لزوماً به مدار صوت تلفن یا PBX مربوط نیست. بنابراین تست شبکه باید در کنار سخت‌افزار انجام شود.

سناریوهای واقعی تعمیر سانترال در کلاس عملی

در کلاس، ایرادها بر اساس علائمی که تعمیرکار در بازار واقعی با آنها مواجه می‌شود بررسی می‌شوند. هدف این است که برای هر خرابی، ترتیب تست مشخص داشته باشید.

تمرین عیب‌های پرتکرار سانترال و سیستم تلفنی

• سانترال روشن نمی‌شود
• دستگاه مرتب Restart می‌شود
• یک کارت توسط سیستم شناسایی نمی‌شود
• یک داخلی بوق ندارد
• چند داخلی هم‌زمان از کار افتاده‌اند
• خط شهری وارد سانترال نمی‌شود
• Ring تماس ورودی تشخیص داده نمی‌شود
• تماس برقرار است اما صدا قطع است
• روی مکالمه نویز شدید وجود دارد
• صدای مکالمه بسیار ضعیف است
• تلفن دیجیتال روشن نمی‌شود
• پورت شبکه Link نمی‌شود
• تلفن VoIP Register نمی‌شود
• IP PBX بوت نمی‌شود
• Firmware دستگاه دچار مشکل شده است
• تنظیمات کارت بعد از تعمیر صحیح نیست
• برد در اثر نوسان برق آسیب دیده است
• ورودی خط در اثر Surge خراب شده است
• برد دارای خوردگی و آب‌خوردگی است
• پورت یا کانکتور از PCB جدا شده است

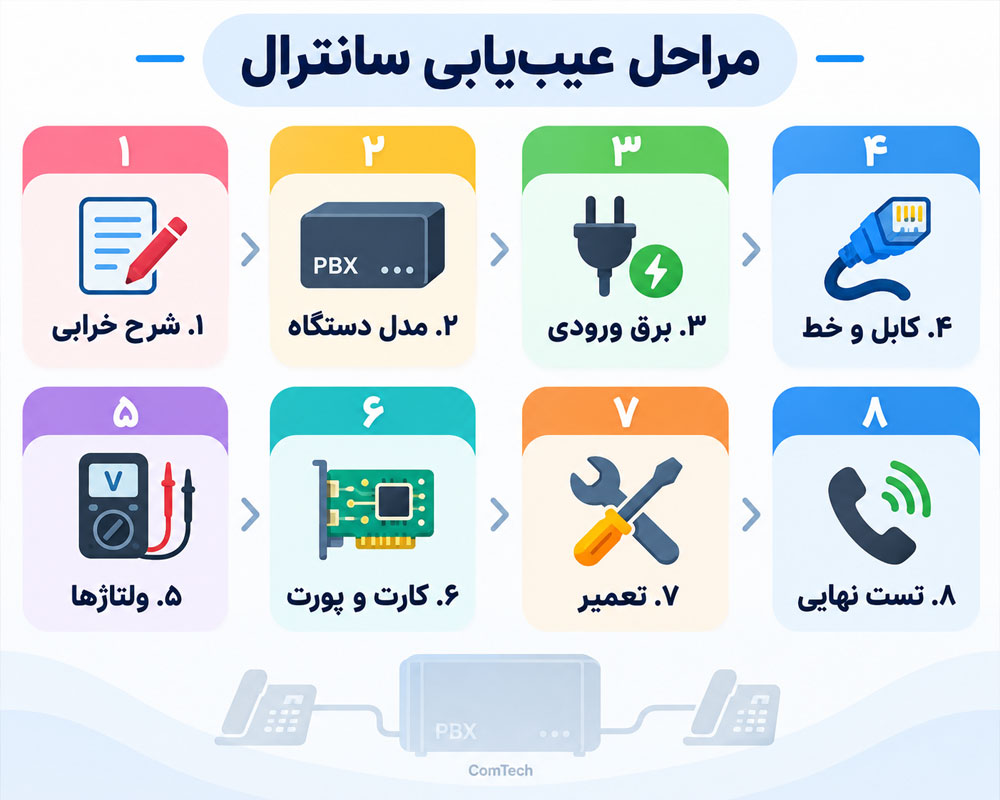

ترتیب حرفه‌ای عیب‌یابی سانترال قبل از تعمیر

یکی از مهم‌ترین بخش‌های کلاس، آموزش فرآیند استاندارد عیب‌یابی است. این ترتیب باعث می‌شود از باز کردن بی‌دلیل دستگاه یا تعویض قطعات سالم جلوگیری شود.

1. دریافت شرح دقیق خرابی از مشتری
2. مشخص کردن مدل و ساختار دستگاه
3. بررسی وضعیت ظاهری و آثار تعمیر قبلی
4. تست منبع تغذیه و برق ورودی
5. بررسی کابل‌ها و تجهیزات متصل
6. تست خط شهری و تلفن به‌صورت مستقل
7. بررسی وضعیت کارت‌ها
8. اندازه‌گیری ولتاژهای اصلی
9. بررسی Reset و Boot دستگاه
10. تحلیل بخش مرتبط با خرابی
11. تست قطعه یا مسیر مشکوک
12. اجرای تعمیر
13. بررسی تنظیمات نرم‌افزاری
14. تست کامل سیستم پس از تعمیر

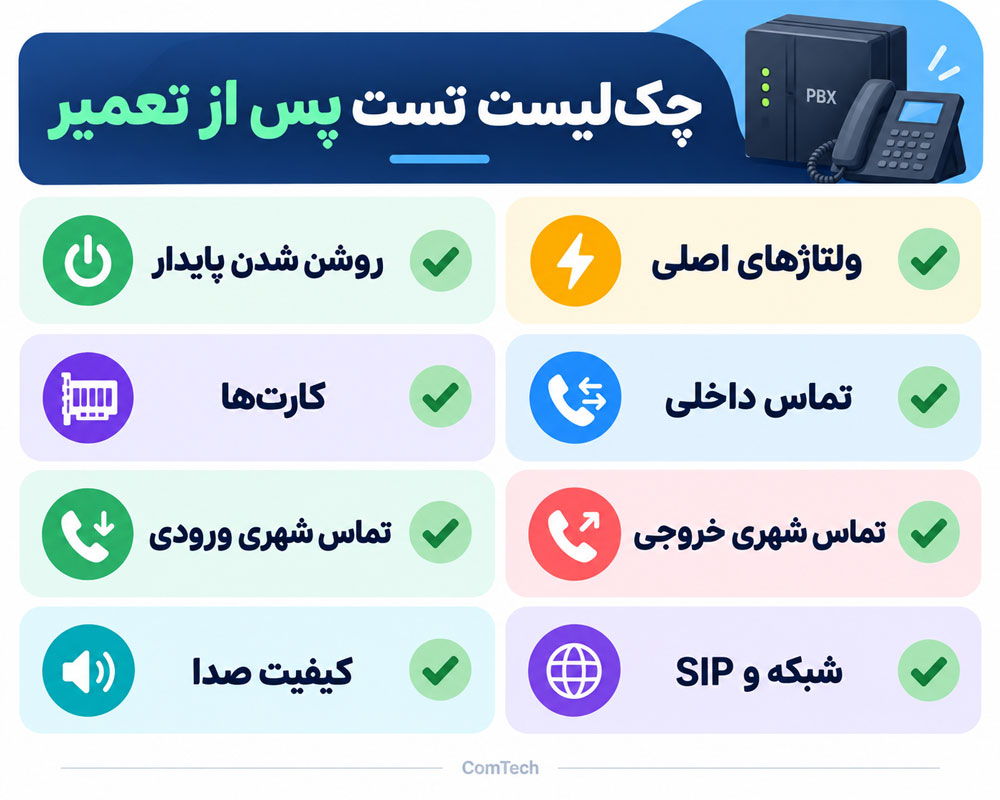

تست کامل سانترال پس از پایان تعمیر برد

بعد از تعمیر، تنها روشن شدن سانترال کافی نیست. تمام قسمت‌هایی که ممکن است تحت تأثیر خرابی یا تعمیر قرار گرفته باشند باید بررسی شوند.

چک عملکرد داخلی شهری شبکه و کارت‌ها

• تست روشن شدن پایدار دستگاه
• کنترل ولتاژهای اصلی پس از تعمیر
• تست تمامی کارت‌های نصب‌شده
• بررسی داخلی‌های درگیر با خرابی
• تست تماس داخلی به داخلی
• تست تماس شهری ورودی
• تست تماس شهری خروجی
• بررسی Ring و Caller ID در سیستم مربوط
• تست کیفیت صدا
• تست پورت Ethernet در سیستم IP
• بررسی SIP Registration در سیستم VoIP
• کنترل دمای قطعات مهم
• بررسی عملکرد دستگاه در زمان کار مداوم

مهارت‌های نهایی دوره تخصصی آموزش تعمیر سانترال

پس از گذراندن دوره و انجام تمرین کافی، هنرجو باید بتواند یک دستگاه معیوب را بر اساس علائم خرابی تحویل گرفته و عیب‌یابی را با یک روش مشخص آغاز کند.

• شناخت انواع PBX و IP PBX
• تشخیص بخش‌های مختلف برد سانترال
• کار حرفه‌ای با مولتی‌متر
• استفاده از اسیلوسکوپ در عیب‌یابی
• تحلیل مدارهای تغذیه
• بررسی Power Sequence
• عیب‌یابی کارت داخلی
• تعمیر کارت خطوط شهری
• عیب‌یابی مدار صوت
• رفع نویز و قطع تماس
• بررسی تلفن دیجیتال و آنالوگ
• عیب‌یابی تلفن VoIP
• شناخت SIP و مبانی شبکه موردنیاز
• بررسی پورت Ethernet
• تفکیک ایراد نرم‌افزاری و سخت‌افزاری
• تعویض قطعات SMD
• ترمیم Pad و مسیر PCB
• تست کامل دستگاه بعد از تعمیر

راه‌اندازی میز تعمیرات سانترال و تجهیزات مخابراتی

برای ورود به بازار تعمیر سانترال به میز کاری نیاز دارید که امکان تست هم‌زمان برد، تلفن، خط و شبکه را فراهم کند. در دوره درباره انتخاب تجهیزات متناسب با سطح فعالیت نیز راهنمایی ارائه می‌شود.

ابزارهای ضروری برای شروع تعمیرگاه تخصصی سانترال

• مولتی‌متر دیجیتال دقیق
• اسیلوسکوپ مناسب تعمیر الکترونیک
• هویه حرفه‌ای
• هیتر هوای گرم
• منبع تغذیه آزمایشگاهی
• لوپ یا میکروسکوپ تعمیراتی
• تستر شبکه و کابل
• تلفن آنالوگ برای تست خطوط
• تلفن IP برای آزمایش VoIP
• سوئیچ شبکه برای محیط تست
• کابل‌ها و کانکتورهای موردنیاز
• سیستم کامپیوتری برای Configuration و Firmware
• ابزار لحیم‌کاری و ترمیم برد

روش برگزاری کلاس تعمیر سانترال در کامتک

کلاس آموزش تعمیر سانترال به‌صورت کارگاهی و پروژه‌محور برگزار می‌شود. هنرجو علاوه بر مشاهده روش عیب‌یابی مدرس، باید خودش روی دستگاه و برد تمرین کند و نتیجه اندازه‌گیری‌ها را تحلیل کند.

تمرین عملی از تشخیص خرابی تا تست نهایی

1. بررسی اولیه دستگاه معیوب
2. ثبت علائم خرابی
3. انتخاب ترتیب تست
4. اندازه‌گیری ولتاژها و سیگنال‌ها
5. محدود کردن بخش معیوب
6. پیدا کردن قطعه یا مسیر مشکوک
7. اجرای تعمیر زیر نظر مدرس
8. بررسی Configuration پس از تعمیر
9. تست داخلی و شهری
10. تست نهایی دستگاه در شرایط کاری

آموزش عملی باعث می‌شود هنرجو فقط روش تعمیر یک مدل مشخص را حفظ نکند و بتواند هنگام مواجهه با دستگاه جدید نیز از اصول مشترک عیب‌یابی استفاده کند.

آموزش تعمیر سانترال برای ورود حرفه‌ای بازار کار

تعمیر سانترال فقط تعویض یک برد یا کارت نیست. تعمیرکار حرفه‌ای باید بتواند برق، برد، پورت داخلی، خط شهری، کابل‌کشی، تلفن، شبکه، SIP و تنظیمات نرم‌افزاری را در کنار یکدیگر بررسی کند.

ساختار دوره تعمیرات سانترال کامتک نیز بر همین اساس شکل گرفته است؛ ابتدا قطعات و ابزار را می‌شناسید، سپس وارد مدار و نقشه‌خوانی می‌شوید، کارت‌ها و بخش‌های ارتباطی را بررسی می‌کنید و در مرحله پیشرفته، خرابی‌های واقعی سیستم‌های PBX و VoIP را عیب‌یابی خواهید کرد.
