آموزش تعمیر کاغذ خردکن از پایه تا عیب‌یابی حرفه‌ای
در دوره آموزش تعمیرات کاغذ خردکن، کارآموز از شناخت ساختار دستگاه و مکانیزم برش شروع می‌کند و مرحله‌به‌مرحله با موتور، گیربکس، تیغه‌ها، شفت، سنسورها، مدار فرمان و برد الکترونیکی آشنا می‌شود. هدف کلاس فقط شناخت قطعات نیست؛ بلکه یاد می‌گیرید یک کاغذ خردکن معیوب را مانند شرایط واقعی تعمیرگاه تحویل بگیرید، علائم خرابی را بررسی کنید، بخش معیوب را تشخیص دهید و تعمیر را به‌صورت اصولی انجام دهید.
در بخش عملی روی ساختار انواع کاغذ خردکن اداری، کاغذ خردکن صنعتی، دستگاه خردکن CD و کارت، مدل‌های Auto Feed و دستگاه‌های Cross Cut و Micro Cut کار می‌شود. همچنین تفاوت طراحی برندهایی مانند Fellowes، HSM، IDEAL، Rexel، Dahle، Olympia، Comix و Kobra از نظر موتور، گیربکس، تیغه، سنسور و سیستم حفاظتی بررسی خواهد شد.

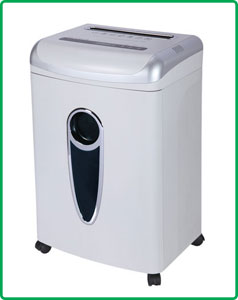

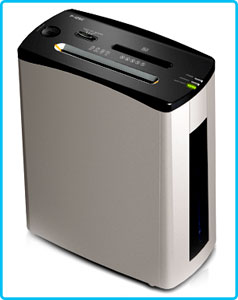

شناخت انواع کاغذ خردکن و سیستم برش دستگاه
اولین مرحله در آموزش تعمیر دستگاه کاغذ خردکن، شناخت نوع سیستم برش است. نوع تیغه، توان موتور، نسبت گیربکس و میزان فشار واردشده به مجموعه Cutter در مدل‌های مختلف متفاوت است و همین تفاوت‌ها مستقیماً روی روش عیب‌یابی اثر می‌گذارد.
| نوع کاغذ خردکن | نوع برش | کاربرد رایج | نکته تعمیراتی |
|---|---|---|---|
| Strip Cut | برش کاغذ به نوارهای طولی | مصارف عمومی و اداری | مکانیزم ساده‌تر و فشار کمتر روی Cutter |
| Cross Cut | برش طولی و عرضی هم‌زمان | دفاتر و اسناد محرمانه | فشار بیشتر روی گیربکس و مجموعه تیغه |
| Micro Cut | خرد کردن سند به قطعات بسیار ریز | اسناد حساس و امنیتی | حساس‌تر به گیرکردن، اضافه‌بار و فرسودگی تیغه |
| Auto Feed | تغذیه خودکار چندین برگ کاغذ | دفاتر پرتراکنش | دارای مکانیزم Feed و سنسورهای بیشتر |
شناخت قطعات اصلی داخل کاغذ خردکن
پیش از باز کردن دستگاه باید بدانید هر بخش چه وظیفه‌ای دارد. در بیشتر مدل‌ها ساختار کلی را می‌توان به مجموعه برش، سیستم انتقال نیرو، موتور، سنسورها، تجهیزات حفاظتی و برد کنترل تقسیم کرد.
موتور، گیربکس، تیغه و سنسورهای کاغذ خردکن
- Cutter Stack: مجموعه تیغه‌ها، Spacerها و اجزای قرارگرفته روی شفت
- Main Shaft: شفت اصلی انتقال نیروی مکانیکی به تیغه‌ها
- Gearbox: کاهش دور موتور و افزایش گشتاور موردنیاز برای برش
- Motor: ایجاد نیروی لازم برای حرکت Cutter
- Bearing و Bushing: نگهداری شفت و کاهش اصطکاک مجموعه مکانیکی
- Paper Entry Sensor: تشخیص ورود کاغذ و فعال کردن Auto Start
- Door یا Bin Switch: تشخیص قرار گرفتن صحیح مخزن
- Thermal Protector: حفاظت موتور در برابر افزایش بیش از حد دما
- Control PCB: مدیریت Forward، Reverse، سنسورها و حفاظت دستگاه
مسیر یادگیری تعمیرات کاغذ خردکن در کارگاه
آموزش از بازدید ظاهری و شناخت قطعات شروع می‌شود و سپس به تعمیر مکانیک، موتور، سنسورها و برد می‌رسد. این ترتیب باعث می‌شود کارآموز رابطه میان علائم خرابی و بخش معیوب را درک کند. افرادی که قصد فعالیت گسترده‌تر در ماشین‌های اداری دارند می‌توانند در کنار این مهارت، آموزش تعمیر پرینتر را نیز دنبال کنند.
| مرحله آموزش | تمرین عملی | مهارت کسب‌شده |
|---|---|---|
| مرحله اول | شناخت مدل‌ها و سیستم‌های برش | تشخیص Strip Cut، Cross Cut، Micro Cut و Auto Feed |
| مرحله دوم | باز و بسته کردن دستگاه | دسترسی صحیح به تیغه، گیربکس، موتور و برد |
| مرحله سوم | بررسی مکانیزم Cutter | تشخیص گیر مکانیکی و فرسودگی قطعات |
| مرحله چهارم | عیب‌یابی موتور و گیربکس | رفع توقف، صدای غیرعادی و افت قدرت |
| مرحله پنجم | تست سنسورها و Interlock | رفع ایراد Auto Start و خطاهای حفاظتی |
| مرحله ششم | تعمیر مدار فرمان و برد | تست تغذیه، رله، درایور و قطعات PCB |
| مرحله هفتم | سرویس و تست نهایی دستگاه | تحویل دستگاه پس از کنترل عملکرد کامل |

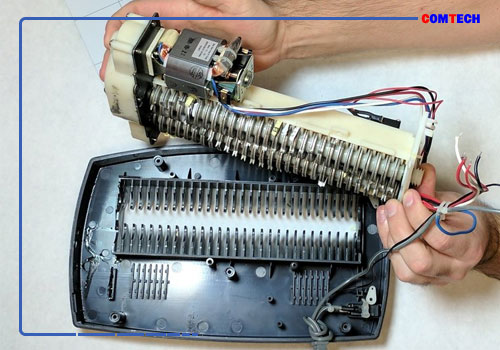

آموزش باز و بسته کردن کاغذ خردکن بدون آسیب به قطعات
بخشی از خرابی‌های ثانویه در زمان دمونتاژ دستگاه ایجاد می‌شود. پیچ‌های با طول متفاوت، کانکتورها، فلت‌ها، سیم موتور، سنسورها و فنرهای مکانیکی باید قبل از جدا کردن کامل مجموعه شناسایی شوند.
روش صحیح دمونتاژ و مونتاژ دستگاه
🔧 در کلاس یاد می‌گیرید بدنه کاغذ خردکن را بدون شکستن خارها باز کنید، محل اتصال سیم‌ها را پیش از جدا کردن ثبت نمایید و ترتیب قرارگیری واشرها، Spacerها، چرخ‌دنده‌ها و قطعات روی شفت را برای مونتاژ صحیح مشخص کنید.
ایمنی هنگام کار با تیغه‌های کاغذ خردکن
قبل از هرگونه تعمیر یا سرویس، دستگاه باید کاملاً از برق جدا شود. تیغه‌های Cutter حتی در زمان خاموش بودن دستگاه نیز می‌توانند باعث بریدگی شدید شوند و لازم است هنگام باز کردن مجموعه برش با احتیاط کامل کار شود.

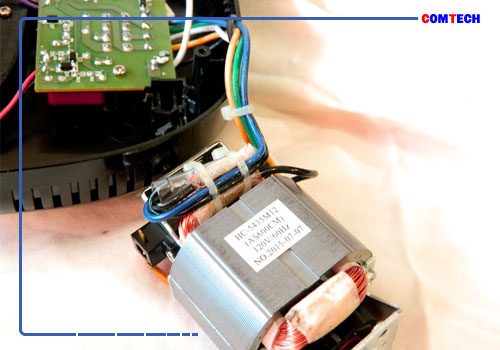

آموزش عیب‌یابی موتور کاغذ خردکن
یکی از مهم‌ترین مهارت‌ها در تعمیر کاغذ خردکن این است که مشخص شود ضعف دستگاه از موتور ناشی شده یا یک ایراد مکانیکی مانند گیر کردن Cutter و گیربکس باعث افزایش بار موتور شده است.
تست موتور هنگام روشن نشدن یا حرکت نکردن تیغه‌ها
ساختار موتور در مدل‌های مختلف یکسان نیست. در عیب‌یابی ابتدا برق ورودی، سیم‌کشی، کلیدها، حفاظت حرارتی، فرمان برد و آزاد بودن محور مکانیکی بررسی می‌شوند.
تشخیص خرابی موتور از گیر مکانیکی
اگر موتور صدا دارد ولی تیغه‌ها حرکت نمی‌کنند، تعویض فوری موتور کار درستی نیست. ابتدا باید گیربکس، چرخ‌دنده، شفت و Cutter Stack بررسی شوند؛ زیرا شکستگی Gear یا قفل شدن تیغه می‌تواند یک موتور سالم را نیز متوقف کند.
بررسی داغ شدن موتور و Thermal Protection
🔥 در بسیاری از دستگاه‌ها یک Thermal Protector از موتور در برابر گرمای بیش از حد محافظت می‌کند. اگر کاغذ خردکن پس از چند دقیقه کار خاموش می‌شود و بعد از خنک شدن دوباره راه می‌افتد، علاوه بر موتور باید اضافه‌بار، تعداد برگ ورودی، گیر مکانیکی و مسیر تهویه نیز بررسی شوند.

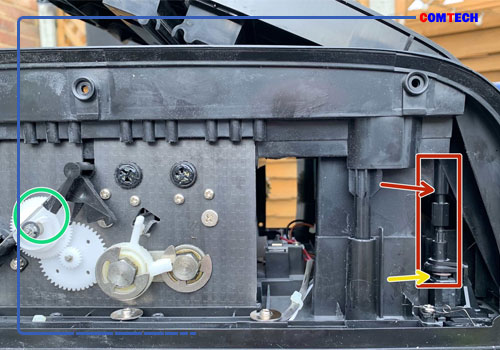

آموزش تعمیر گیربکس و چرخ‌دنده کاغذ خردکن
Gearbox دور موتور را کاهش می‌دهد و گشتاور موردنیاز مجموعه تیغه را افزایش می‌دهد. شکستگی دندانه، لقی محور، خشکی گریس، گیر مکانیکی و استفاده بیش از ظرفیت دستگاه از عوامل مهم خرابی گیربکس هستند.
تشخیص شکستگی Gear و لقی گیربکس
پس از باز کردن مجموعه، چرخ‌دنده‌ها از نظر خوردگی دندانه، ترک، شکستگی، لقی محور و تغییر شکل بررسی می‌شوند. صدای تق‌تق یا حرکت مقطعی تیغه نیز می‌تواند از نشانه‌های آسیب Gear باشد.
روانکاری صحیح چرخ‌دنده‌های کاغذ خردکن
گریس باید متناسب با جنس چرخ‌دنده و توصیه سازنده انتخاب شود. استفاده بیش از اندازه از گریس می‌تواند باعث جذب گردوغبار، خرده‌های کاغذ و انتقال آلودگی به بخش‌های دیگر شود.

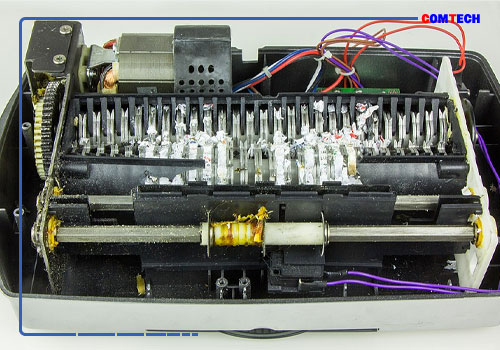

آموزش تعمیر تیغه و شفت کاغذ خردکن
مجموعه Cutter یکی از حساس‌ترین و گران‌ترین قسمت‌های مکانیکی دستگاه است. وارد کردن کاغذ بیش از ظرفیت، منگنه یا مواد غیرمجاز، سرویس نامناسب و ادامه کار هنگام گیر کردن دستگاه می‌تواند به تیغه، Spacer، شفت و گیربکس آسیب بزند.
رفع گیر کاغذ بین تیغه‌های خردکن
برای گیرهای سبک می‌توان مطابق دستورالعمل همان دستگاه از Reverse استفاده کرد. اگر گیر برطرف نشد، دستگاه از برق جدا شده و خرده‌های کاغذ یا جسم خارجی با ابزار مناسب خارج می‌شوند.
بررسی Cutter Stack در مدل‌های Cross Cut و Micro Cut
در این دستگاه‌ها مجموعه تیغه‌ها با فاصله و ترتیب دقیق روی شفت قرار گرفته‌اند. تغییر شکل یک تیغه یا جابه‌جایی Spacer می‌تواند باعث افزایش اصطکاک، صدای زیاد، گیرکردن کاغذ و فشار روی Gearbox شود.
روغن‌کاری تیغه با Shredder Oil
🛢️ در مدل‌هایی که سازنده توصیه کرده است می‌توان از Shredder Oil یا ورق‌های روغن‌کاری مخصوص استفاده کرد. نوع روغن و فاصله سرویس باید مطابق دستورالعمل دستگاه انتخاب شود.
بررسی تاب شفت، بلبرینگ و بوش
تاب داشتن Shaft، خرابی Bearing یا فرسودگی Bush می‌تواند باعث ایجاد صدای خش‌دار، فشار نامتقارن، لرزش و گیر کردن تیغه شود.
تعویض Bearing بدون آسیب به شفت
در مدل‌های دارای بلبرینگ، برای بیرون آوردن قطعه باید از ابزار مناسب مانند Puller استفاده شود. ضربه مستقیم یا فشار نامناسب ممکن است باعث تاب برداشتن شفت یا آسیب به نشیمن بلبرینگ شود.
آموزش تعمیر سنسور کاغذ خردکن و سیستم Auto Start
وقتی کاغذ وارد دستگاه می‌شود اما موتور به‌صورت خودکار شروع به کار نمی‌کند، قبل از باز کردن موتور و گیربکس باید Paper Sensor، مدار Auto Start و برد کنترل بررسی شوند.
تست سنسور ورود کاغذ
در بسیاری از مدل‌ها تشخیص ورود کاغذ توسط Optical Sensor انجام می‌شود. تجمع گردوغبار و ذرات کاغذ روی فرستنده یا گیرنده می‌تواند باعث کار نکردن Auto Start یا حتی روشن ماندن دائم موتور شود.
تمیزکاری و تست Optical Sensor
👁️ ابتدا مسیر نوری سنسور تمیز می‌شود و سپس ولتاژ تغذیه و تغییر وضعیت خروجی آن بررسی خواهد شد. سنسور زمانی تعویض می‌شود که خرابی الکتریکی آن با تست تأیید شود.

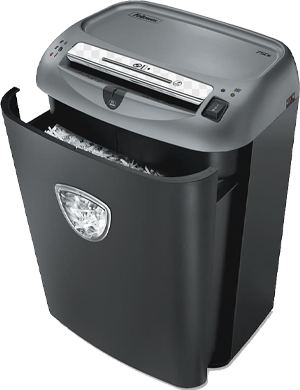

عیب‌یابی Door Switch و Bin Safety
بسیاری از کاغذ خردکن‌ها در صورت خارج بودن مخزن یا قرار نگرفتن صحیح قسمت بالایی دستگاه روشن نمی‌شوند. بنابراین Door Switch، Bin Switch و Safety Interlock جزو اولین مواردی هستند که در دستگاه کاملاً خاموش بررسی می‌شوند.
بررسی سنسور پر شدن مخزن
در مدل‌های مجهز به Bin Full Sensor، پر شدن مخزن، قرارگیری نامناسب کیسه یا آلودگی سنسور می‌تواند فرمان توقف ایجاد کند. تعمیرکار باید ابتدا شرایط واقعی مخزن را بررسی و سپس سنسور و مسیر ارتباطی آن با برد را تست کند.
آموزش تعمیر برد کاغذ خردکن و مدار فرمان موتور
در بخش الکترونیک، مسیر برق از ورودی دستگاه تا مدار تغذیه و فرمان موتور دنبال می‌شود. بسته به مدل، برد می‌تواند شامل فیوز، رله، دیود، خازن، ترانزیستور، MOSFET، مدار تغذیه، کنترلر و ورودی سنسورها باشد.
عیب‌یابی ورودی برق و پاور برد
⚡ اگر دستگاه هیچ واکنشی ندارد، تست از کابل و کلید اصلی شروع می‌شود و سپس فیوز، Safety Switch، اتصالات و مدار تغذیه بررسی خواهند شد.
تست فیوز، دیود، خازن و قطعات تغذیه
فیوز سوخته معمولاً یک نشانه است، نه علت نهایی خرابی. پیش از جایگزینی فیوز باید وجود اتصال کوتاه، خرابی قطعات قدرت یا بار غیرعادی در بخش خروجی بررسی شود.
تعمیر رله و مدار تغییر جهت موتور
در بعضی مدل‌ها Forward و Reverse توسط Relay کنترل می‌شوند و در مدل‌های دیگر از مدارهای الکترونیکی متفاوت استفاده شده است. خرابی این قسمت ممکن است باعث شود دستگاه فقط در یک جهت کار کند.
تشخیص رله معیوب از خرابی فرمان برد
شنیدن صدای کلیک رله به معنی سالم بودن کامل آن نیست. کنتاکت‌های داخلی ممکن است سوخته یا مقاومت آنها زیاد شده باشد. بنابراین ولتاژ بوبین، فرمان کنترل و وضعیت کنتاکت خروجی جداگانه تست می‌شوند.
تست قطعات الکترونیکی روی Control PCB
در سطح پیشرفته‌تر، مقاومت‌ها، دیودها، ترانزیستورها، MOSFETها، خازن‌های الکترولیتی، رله‌ها و مسیرهای PCB بررسی می‌شوند. این نوع تحلیل برد در بسیاری از تجهیزات اداری مشترک است و مطالعه مطالب بخش مقالات تعمیرات الکترونیک نیز می‌تواند برای تکمیل مباحث عیب‌یابی مفید باشد.
جدول عیب‌یابی خرابی‌های رایج کاغذ خردکن
جدول زیر یک مسیر اولیه برای تشخیص ایرادهای پرتکرار دستگاه ارائه می‌دهد. تعمیرکار پس از این بررسی‌ها می‌تواند تست‌های تخصصی‌تر را روی بخش مشکوک انجام دهد.
| علامت خرابی | بخش‌های قابل بررسی | اولین اقدام تعمیرکار |
|---|---|---|
| دستگاه روشن نمی‌شود | کابل، فیوز، کلید، Interlock، برد تغذیه | بررسی برق ورودی و سیستم ایمنی |
| کاغذ وارد می‌شود ولی موتور فعال نمی‌شود | Paper Sensor، Relay، Control PCB، موتور | تست سنسور ورود کاغذ |
| موتور صدا دارد ولی تیغه نمی‌چرخد | Cutter، Gearbox، Gear، Shaft | کنترل گیر مکانیکی پس از قطع برق |
| دستگاه صدای زیادی دارد | Gear، Bearing، Shaft، Cutter | پیدا کردن محل دقیق ایجاد صدا |
| Reverse کار نمی‌کند | کلید، Relay، Driver، برد فرمان | بررسی فرمان تغییر جهت موتور |
| بعد از چند دقیقه خاموش می‌شود | Overload، موتور، Thermal Protector، تهویه | کنترل دما و بار مکانیکی |
| موتور دائم کار می‌کند | Paper Sensor، مسیر نوری، برد کنترل | تمیزکاری و تست سنسور |
| کاغذ مرتب گیر می‌کند | Cutter، Feed، Gearbox، ظرفیت ورودی | بررسی تعداد برگ و آزاد بودن مکانیزم |

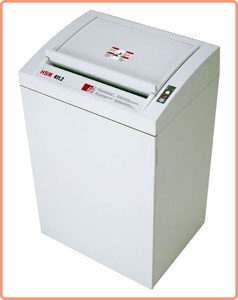

آموزش تعمیر کاغذ خردکن صنعتی و پرقدرت
کاغذ خردکن‌های صنعتی نسبت به مدل‌های رومیزی دارای موتور قوی‌تر، Cutter بزرگ‌تر، سیستم انتقال نیروی سنگین‌تر و Duty Cycle بالاتری هستند. در این دستگاه‌ها بررسی وضعیت یاتاقان، گیربکس، شفت، موتور و سیستم خنک‌کننده اهمیت بیشتری دارد.
عیب‌یابی انتقال نیرو در دستگاه صنعتی
وجود لقی، Bearing خراب یا Gear آسیب‌دیده می‌تواند بار زیادی به موتور وارد کند. پیش از روشن نگه داشتن طولانی دستگاه، آزاد بودن مجموعه مکانیکی و وضعیت روانکاری بررسی می‌شود.
بررسی تهویه و فن موتور
در بعضی مدل‌های صنعتی از فن یا مسیر تهویه فعال برای خنک کردن موتور استفاده می‌شود. گرفتگی منافذ، گردوغبار یا خرابی Fan می‌تواند باعث افزایش دما و فعال شدن حفاظت حرارتی شود.
آموزش تعمیر کاغذ خردکن CD و کارت پلاستیکی
برخی مدل‌ها علاوه بر کاغذ برای خرد کردن CD، DVD یا کارت پلاستیکی طراحی شده‌اند. مسیر ورود این مواد ممکن است از Cutter اصلی یا از مجموعه برش جداگانه عبور کند.
بررسی مکانیزم خرد کردن CD و کارت
مواد پلاستیکی نسبت به کاغذ فشار متفاوتی روی تیغه و Gear وارد می‌کنند. بنابراین فقط موادی باید وارد دستگاه شوند که در مشخصات سازنده مجاز اعلام شده‌اند.
رفع گیر قطعات پلاستیکی داخل Cutter
پس از قطع برق، قطعات شکسته CD یا کارت از میان تیغه‌ها خارج می‌شوند و مجموعه Cutter از نظر شکستگی، تغییر شکل و آسیب Gear بررسی خواهد شد.
عیب‌یابی کاغذ خردکن برندهای پرکاربرد بازار
اصول عملکرد بیشتر دستگاه‌ها مشابه است اما طراحی مکانیکی و مدار فرمان در برندهای مختلف تفاوت دارد. به همین دلیل در کلاس هدف این نیست که هنرجو محل قطعات چند مدل را حفظ کند؛ بلکه باید بتواند معماری دستگاه جدید را تحلیل کند.

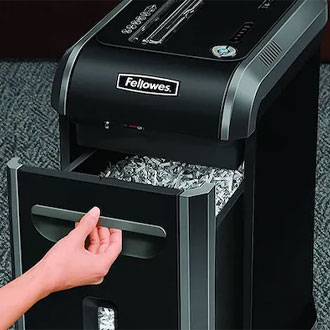

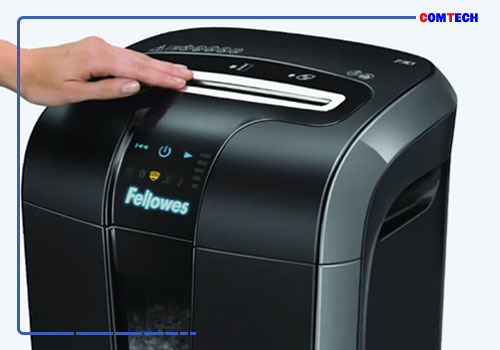

تعمیر کاغذ خردکن Fellowes و Rexel
در مدل‌های اداری این برندها بخش‌هایی مانند Auto Start، Reverse، Anti-Jam، سنسور مخزن، موتور، Gearbox و مدار حفاظت مورد بررسی قرار می‌گیرند.
عیب‌یابی Auto Reverse و Jam Protection
در مدل‌های مجهز به سیستم جلوگیری از گیر، افزایش بار یا عملکرد مدار تشخیص می‌تواند باعث توقف یا Reverse خودکار شود. ابتدا مشخص می‌شود آیا دستگاه واقعاً Overload دارد یا سیستم تشخیص دچار خطا شده است.
تعمیر کاغذ خردکن HSM و IDEAL
در مدل‌های پرقدرت HSM و IDEAL توجه بیشتری به موتور، Gearbox، Shaft، Bearing و مدار قدرت می‌شود؛ زیرا ظرفیت کاری و گشتاور این دستگاه‌ها بالاتر است.
بررسی مدار قدرت مدل‌های صنعتی
اتصالات موتور، سیستم‌های حفاظتی، Relay یا قطعات قدرت متناسب با طراحی همان مدل بررسی می‌شوند و تعمیر براساس نقشه عملکردی دستگاه پیش می‌رود.
تعمیر کاغذ خردکن Kobra، Dahle و Olympia
در این مدل‌ها نیز سنسورها، گیربکس، تیغه، موتور و حفاظت حرارتی به‌ترتیب بررسی می‌شوند. تمرین روی چند ساختار مختلف باعث می‌شود کارآموز بتواند دستگاه جدید را براساس بلوک‌های عملکردی تحلیل کند.
ابزارهای مورد نیاز برای تعمیر کاغذ خردکن
برای شروع تعمیرات، ترکیبی از ابزارهای مکانیکی و الکترونیکی نیاز است. بخش زیادی از ابزارها با تجهیزات مورد استفاده در تعمیر ماشین اداری مشترک هستند و با افزایش سطح کار می‌توان ابزارهای تخصصی‌تر را به میز تعمیر اضافه کرد.
| ابزار | کاربرد | سطح نیاز |
|---|---|---|
| مولتی‌متر دیجیتال | تست برق ورودی، فیوز، سنسور، موتور و برد | ضروری |
| ست پیچ‌گوشتی | باز کردن بدنه و مجموعه مکانیکی | ضروری |
| پنس و دم‌باریک | کار روی فنر، خار، سیم و قطعات کوچک | ضروری |
| هویه و تجهیزات لحیم‌کاری | تعمیر برد و تعویض قطعات الکترونیکی | ضروری برای تعمیر برد |
| کولیس دیجیتال | اندازه‌گیری Shaft، Bush و قطعات مکانیکی | پیشنهادی |
| Puller کوچک | خارج کردن Bearing در مدل‌های مناسب | پیشنهادی |
| Shredder Oil | روانکاری تیغه در دستگاه‌های مجاز | سرویسی |
روش اصولی عیب‌یابی کاغذ خردکن روی میز تعمیر
تعمیرکار حرفه‌ای قبل از باز کردن کامل دستگاه، چند تست هدفمند انجام می‌دهد. این روش هم سرعت تعمیر را افزایش می‌دهد و هم احتمال ایجاد خرابی ثانویه را کاهش می‌دهد.
مراحل عیب‌یابی کاغذ خردکن قبل از دمونتاژ
- شرح خرابی را مشخص کنید: دستگاه روشن نمی‌شود، گیر می‌کند، صدای زیاد دارد یا Reverse کار نمی‌کند؟
- ظاهر دستگاه را بررسی کنید: کابل برق، آثار ضربه، شکستگی و وجود کاغذ یا جسم خارجی کنترل شود.
- مخزن و Safety Switch را بررسی کنید: Bin باید در موقعیت صحیح قرار داشته باشد.
- Auto Start را تست کنید: عملکرد Paper Sensor بررسی شود.
- Forward و Reverse را مقایسه کنید: تفاوت عملکرد دو جهت می‌تواند مسیر خرابی را مشخص کند.
- به صدای موتور توجه کنید: صدای موتور بدون حرکت تیغه معمولاً بررسی مکانیک را ضروری می‌کند.
- برق دستگاه را قطع کنید: سپس Gear، Shaft و Cutter از نظر گیر مکانیکی کنترل شوند.
- مدار تغذیه و فرمان را بررسی کنید: در صورت نبود فرمان، مسیر الکترونیکی تست شود.
- فقط قطعه تأییدشده را تعمیر یا تعویض کنید: از تعویض آزمایشی قطعات خودداری شود.
- تست نهایی انجام دهید: Auto Start، Forward، Reverse و عملکرد Cutter در چند سیکل بررسی شوند.
سرویس دوره‌ای کاغذ خردکن برای کاهش خرابی
بخش قابل توجهی از خرابی‌های مکانیکی با نگهداری صحیح قابل پیشگیری هستند. تمیز نگه داشتن سنسورها، خارج کردن خرده‌های کاغذ و رعایت ظرفیت ورودی می‌تواند فشار روی موتور و گیربکس را کاهش دهد.
تمیزکاری Paper Sensor و مسیر ورود کاغذ
ذرات ریز کاغذ می‌توانند روی Optical Sensor، ورودی Cutter و اطراف مکانیزم جمع شوند. سرویس دوره‌ای باعث عملکرد مطمئن‌تر Auto Start و سنسور مخزن می‌شود.
روغن‌کاری تیغه و بررسی گیربکس
- استفاده از روغن مخصوص فقط در مدل‌هایی که سازنده مجاز دانسته است
- خارج کردن خرده‌های کاغذ از اطراف Cutter
- کنترل وضعیت گریس Gearbox هنگام سرویس تخصصی
- بررسی لقی Shaft، Bearing و Bushing
- کنترل دمای غیرعادی موتور
- تمیز کردن مسیر تهویه و Fan در مدل‌های مجهز
- بررسی کابل برق، کانکتورها و اتصالات داخلی
جلوگیری از شکستن چرخ‌دنده و تیغه کاغذ خردکن
وارد کردن تعداد برگ بیشتر از ظرفیت دستگاه، خرد کردن مواد غیرمجاز یا ادامه کار هنگام Jam می‌تواند فشار بسیار زیادی به موتور، Gearbox و Cutter وارد کند.
کار عملی تعمیر کاغذ خردکن روی دستگاه معیوب
بخش مهم دوره به تمرین روی خرابی واقعی اختصاص دارد. هنرجو ابتدا علائم دستگاه را ثبت می‌کند، سپس بدون باز کردن بی‌دلیل قطعات مسیر تست را مشخص کرده و مرحله‌به‌مرحله به عیب اصلی می‌رسد.
تشخیص خرابی مکانیکی از ایراد الکترونیکی
یکی از تمرین‌های مهم این است که بتوانید مشخص کنید دستگاهی که روشن نمی‌شود واقعاً برد معیوب دارد یا یک Bin Switch ساده مانع روشن شدن شده است. همین منطق برای موتور، Gearbox، Cutter و Sensor نیز استفاده می‌شود.
پروژه تعمیر کامل یک کاغذ خردکن
🔧 در پروژه عملی، دستگاه از مرحله بازدید اولیه تا دمونتاژ، عیب‌یابی، تعمیر، سرویس و مونتاژ مجدد دنبال می‌شود. در پایان نیز Auto Start، Forward، Reverse، عملکرد تیغه، سنسورها و حفاظت حرارتی تست خواهند شد.
مهارت‌های تعمیرکار کاغذ خردکن بعد از پایان دوره
هدف این است که کارآموز بعد از دوره فقط قطعات دستگاه را نشناسد، بلکه بتواند از روی نشانه خرابی تصمیم بگیرد ابتدا کدام بخش باید آزمایش شود.
- عیب‌یابی کاغذ خردکن اداری و صنعتی
- باز و بسته کردن صحیح دستگاه
- رفع Jam و گیر کاغذ در Cutter
- تعمیر و تعویض Gear و قطعات Gearbox
- بررسی Shaft، Bearing و Bushing
- عیب‌یابی موتور و اضافه‌بار
- تست Thermal Protector
- تعمیر Auto Start و Reverse
- تست Paper Sensor
- عیب‌یابی Door و Bin Safety Switch
- بررسی مدار تغذیه و Control PCB
- تست فیوز، Relay و قطعات قدرت
- عیب‌یابی مسیر فرمان موتور
- سرویس و روانکاری صحیح مکانیزم
- تعمیر مدل‌های دارای CD Shredder
- عیب‌یابی کاغذ خردکن‌های Auto Feed
- تست کامل دستگاه بعد از تعمیر
دوره تعمیرات کاغذ خردکن برای چه کسانی مناسب است؟
این کلاس برای افرادی مناسب است که قصد دارند وارد حوزه تعمیر ماشین‌های اداری شوند یا در کنار تعمیر پرینتر، دستگاه کپی، اسکنر و سایر تجهیزات اداری، تعمیر کاغذ خردکن را نیز به خدمات خود اضافه کنند.
- افراد مبتدی علاقه‌مند به تعمیرات ماشین‌های اداری
- تعمیرکاران پرینتر و فتوکپی
- تکنسین‌های شرکت‌های خدمات تجهیزات اداری
- افرادی که قصد راه‌اندازی تعمیرگاه تجهیزات اداری دارند
- تعمیرکاران الکترونیک علاقه‌مند به یادگیری مکانیک دستگاه
- تکنسین‌های واحد نگهداری شرکت‌ها و سازمان‌ها
یادگیری تعمیر مدل‌های مختلف بدون وابستگی به یک برند
پس از یادگیری اصول مکانیک و الکترونیک کاغذ خردکن، می‌توانید دستگاه‌های جدید را براساس ساختار آنها تحلیل کنید. این مهارت در بازار تعمیرات اهمیت زیادی دارد؛ زیرا مدل‌ها و برندهای متنوعی وجود دارند و حفظ کردن ایرادهای تمام دستگاه‌ها امکان‌پذیر نیست.
تبدیل عیب‌یابی مرحله‌ای به مهارت واقعی تعمیرگاه
ترکیب شناخت مکانیزم، اندازه‌گیری الکتریکی، تست سنسورها و تمرین روی دستگاه معیوب باعث می‌شود هنگام روبه‌رو شدن با یک کاغذ خردکن جدید، بتوانید از روی نشانه‌های خرابی مسیر تست مناسب را انتخاب کنید.
