تعمیر تخصصی دستگاه فتوکپی و کپی چندکاره

تعمیر دستگاه فتوکپی فقط به تعویض تونر یا رفع گیر کاغذ محدود نمی‌شود. دستگاه‌های کپی سیاه‌وسفید، رنگی و چندکاره از مجموعه‌ای از قطعات مکانیکی، اپتیکی و الکترونیکی شامل مسیر کاغذ، ADF، دوبلکس، یونیت تصویر، درام، دولوپر، فیوزینگ، اسکنر، برد پاور، برد کنترل، پنل و شبکه تشکیل شده‌اند و هرکدام می‌توانند منبع خرابی باشند.

اگر دستگاه فتوکپی کاغذ می‌کشد اما چاپ نمی‌کند، چاپ کمرنگ یا خط‌دار دارد، روی برگه لکه می‌اندازد، ارور می‌دهد، گرم نمی‌شود، چند برگ را هم‌زمان می‌کشد، اسکن خط دارد یا هنگام کار خاموش می‌شود، ابتدا باید علت اصلی خرابی مشخص شود و سپس درباره تعمیر یا تعویض قطعه تصمیم‌گیری شود. 🖨️

در تعمیرگاه تخصصی کامتک، عیب‌یابی بر اساس علامت خرابی، کد خطا، تعداد صفحات کارکرد، وضعیت قطعات مصرفی و تست واقعی دستگاه انجام می‌شود. کاربران علاقه‌مند به مباحث فنی این حوزه می‌توانند صفحه آموزش تعمیر پرینتر را نیز مشاهده کنند.

خدمات تعمیر فتوکپی برای شرکت‌ها و محیط‌های اداری

تعمیر دستگاه کپی سیاه‌وسفید، رنگی و چندکاره

خدمات تعمیر فتوکپی شامل دستگاه‌های کپی رومیزی و ایستاده، پرینترهای چندکاره، دستگاه‌های دارای ADF، دوبلکس، فکس، اسکن و چاپ شبکه است. برای دستگاه‌های بزرگ اداری، امکان بررسی تعمیر فتوکپی در محل بر اساس مدل دستگاه، نوع خرابی و شرایط خدمات بررسی می‌شود.

در خرابی‌هایی مانند گیر مکرر کاغذ، کیفیت نامناسب چاپ، خطای فیوزینگ، کار نکردن ADF، روشن نشدن دستگاه و اختلال شبکه، ابتدا مشخص می‌شود ایراد در کدام یونیت قرار دارد تا از تعویض غیرضروری مجموعه‌های سالم جلوگیری شود.

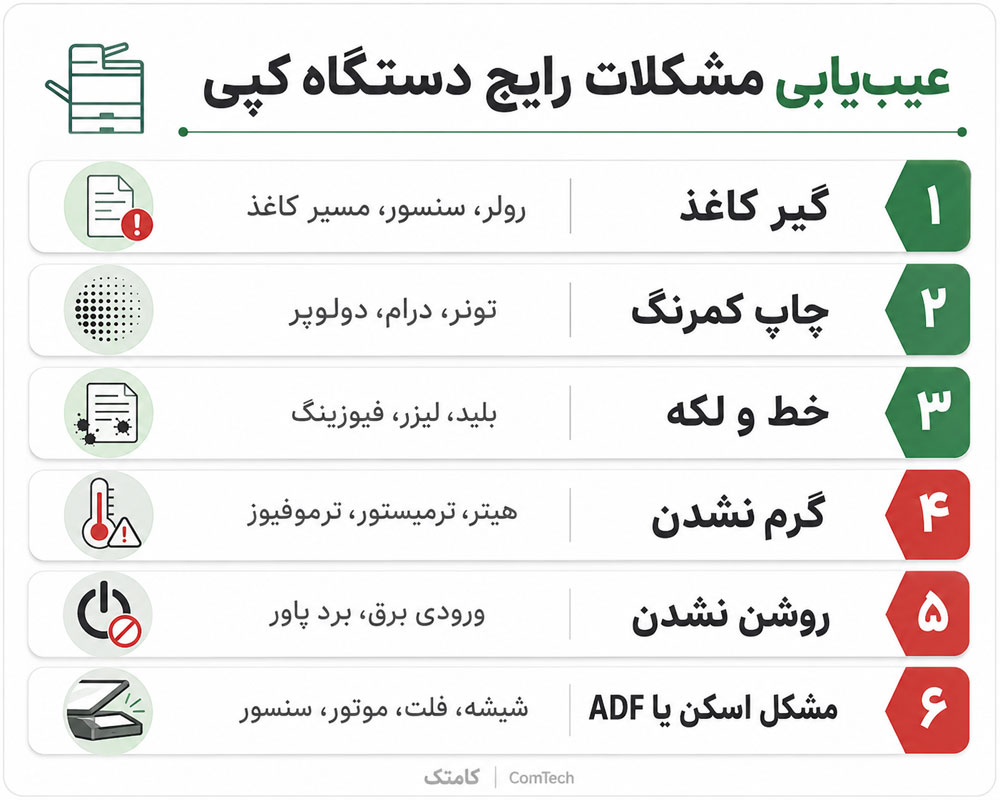

عیب یابی خرابی‌های رایج دستگاه فتوکپی

تشخیص علت خرابی از روی علامت دستگاه

دستگاه فتوکپی ترکیبی از مکانیزم انتقال کاغذ، یونیت تشکیل تصویر، سیستم اپتیک یا لیزر، فیوزینگ، موتور، سنسورها و کنترل الکترونیکی است. به همین دلیل یک نشانه ظاهری می‌تواند چند علت متفاوت داشته باشد.

برای مثال گیر کاغذ فتوکپی فقط از رولر پیکاپ نیست؛ سنسور خروجی، کلاچ، کاغذ نامناسب، دوبلکس، چرخ‌دنده، فیوزینگ یا حتی وجود تکه کاغذ در مسیر نیز می‌تواند باعث Jam شود.

تعمیر گیر کاغذ دستگاه فتوکپی

برای دستگاهی که دائماً Paper Jam می‌دهد، ابتدا محل دقیق توقف کاغذ مشخص می‌شود. اگر کاغذ در ابتدای مسیر متوقف شود، رولرهای Pickup و Separation، کلاچ و سنسور ورودی بررسی می‌شوند. اگر کاغذ تا نزدیکی خروجی حرکت کند، سنسور خروج، یونیت فیوزینگ و مکانیزم Exit در اولویت قرار می‌گیرند.

در دستگاه‌های Duplex، گیر فقط هنگام چاپ پشت‌ورو می‌تواند به مسیر دوبلکس، رولرهای برگشت، سنسورها یا چرخ‌دنده‌های همان بخش مربوط باشد.

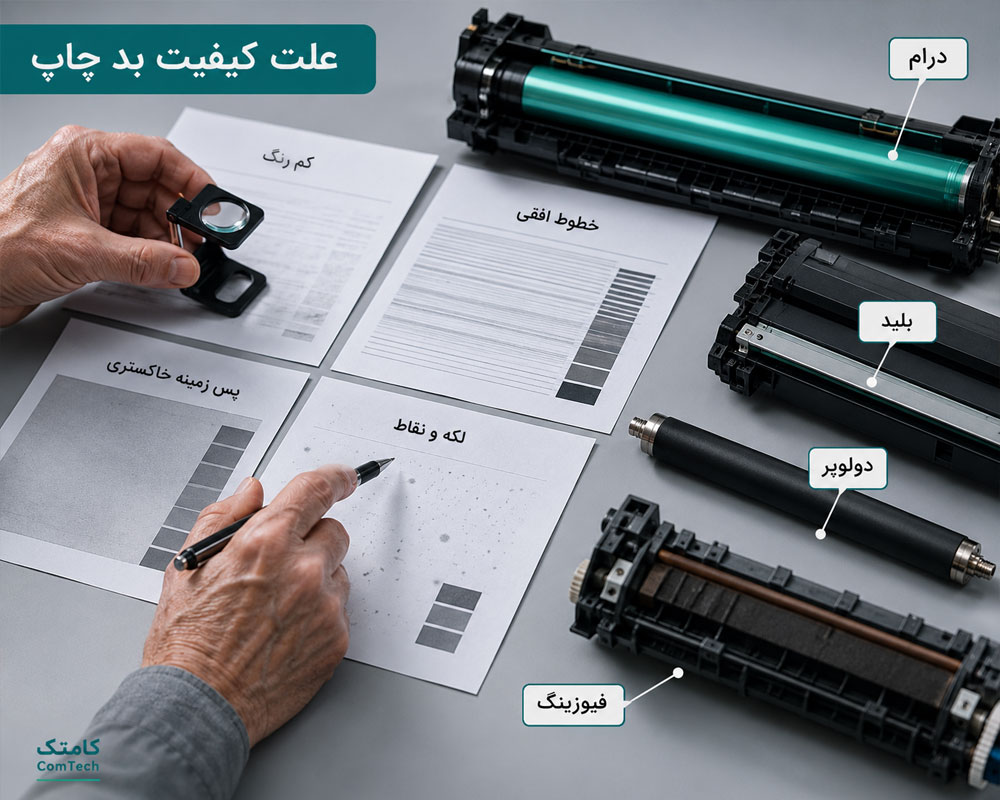

رفع چاپ کمرنگ، سفید، سیاه یا سایه‌دار

در تعمیر کیفیت چاپ فتوکپی، شکل خرابی روی برگه اهمیت زیادی دارد. چاپ یکنواخت کمرنگ ممکن است با تونر، دولوپر یا تنظیم Density مرتبط باشد؛ اما وجود نوار ثابت در یک سمت صفحه می‌تواند مسیر عیب‌یابی متفاوتی داشته باشد.

تکرار یک لکه با فاصله تقریباً ثابت روی برگه معمولاً نشانه‌ای است که تعمیرکار را به سمت یکی از قطعات چرخان مانند درام، رولر یا بخش فیوزینگ هدایت می‌کند. فاصله تکرار، شکل لکه و محل قرارگیری آن برای تشخیص استفاده می‌شوند.

رفع خط عمودی روی کپی و اسکن

اگر خط فقط هنگام استفاده از ADF ظاهر می‌شود اما کپی از روی شیشه اصلی سالم است، قبل از باز کردن یونیت تصویر باید شیشه باریک مسیر ADF بررسی و تمیز شود. وجود ذره کوچک تونر، چسب یا گردوغبار روی این بخش می‌تواند یک خط ممتد روی تمام صفحات ایجاد کند.

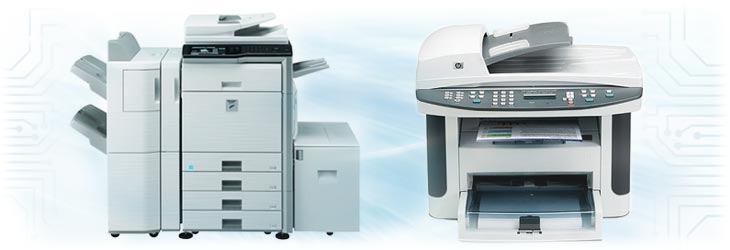

تعمیر فتوکپی کونیکا مینولتا و شارپ

خدمات تعمیر فتوکپی Konica Minolta کونیکا مینولتا و Sharp شارپ شامل مدل‌های اداری سری Bizhub، Accurio، AR و MX و دستگاه‌های مشابه است. گیر کاغذ، خرابی درام و دولوپر، خطای فیوزینگ، کیفیت نامناسب چاپ، ایراد ADF، پنل لمسی، اسکنر و بردهای الکترونیکی بر اساس مدل دستگاه بررسی می‌شوند.

در دستگاه‌های کپی رنگی، بعد از رفع خرابی مکانیکی و اطمینان از سلامت قطعات مصرفی، تنظیمات کیفیت تصویر، Calibration و توازن رنگ نیز بررسی می‌شود.

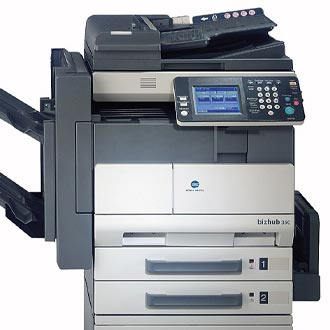

رفع ارور و کیفیت چاپ کونیکا مینولتا

موارد رایج در تعمیر دستگاه‌های Bizhub

• رفع گیر کاغذ در سینی، ADF، دوبلکس و فیوزینگ
• بررسی چاپ کمرنگ، سایه‌دار، پس‌زمینه‌دار یا دارای لکه
• بررسی مشکلات مربوط به درام، دولوپر و انتقال تصویر
• عیب‌یابی خطاهای مربوط به دما، موتور و سنسورها
• رفع مشکل پنل لمسی، بوت و ارتباط بخش‌های مختلف دستگاه
• بررسی کندی دستگاه هنگام Print، Copy یا Scan
• سرویس مسیر کاغذ و تنظیم کیفیت چاپ پس از تعمیر

تعمیر فتوکپی کانن و زیراکس

خدمات تعمیر فتوکپی Canon کانن و Xerox زیراکس شامل دستگاه‌های imageRUNNER، imageRUNNER ADVANCE، WorkCentre، VersaLink، AltaLink و مدل‌های مشابه اداری است.

در این دستگاه‌ها، کد خطا همراه با وضعیت واقعی قطعات بررسی می‌شود. خطای مربوط به Heating یا Fuser الزاماً به معنی تعویض کامل فیوزینگ نیست و ممکن است از هیتر، ترمیستور، ترموفیوز، برق ورودی مجموعه یا برد کنترل ایجاد شده باشد.

رفع مشکلات ADF و دوبلکس دستگاه کپی

اگر دستگاه از روی شیشه اصلی کپی می‌گیرد اما ADF کاغذ را نمی‌کشد، رولرهای تغذیه، Separation Pad یا Roller، سنسورها و موتور بررسی می‌شوند. کج کشیدن کاغذ نیز می‌تواند از فرسودگی نامتقارن رولرها یا آلودگی مسیر ایجاد شود.

اگر خرابی فقط هنگام چاپ دوطرفه اتفاق می‌افتد، مسیر Duplex جداگانه بررسی خواهد شد.

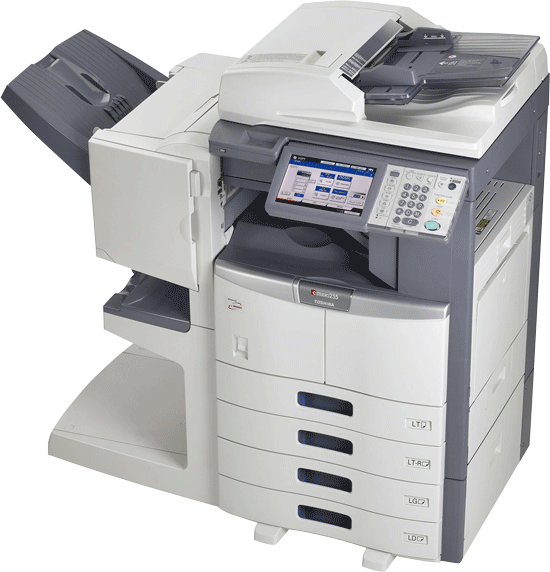

تعمیر فتوکپی ریکو، توشیبا و اچ پی

تعمیر دستگاه‌های Ricoh ریکو، Toshiba توشیبا و HP اچ‌پی شامل عیب‌یابی مسیر کاغذ، قطعات مصرفی، فیوزینگ، یونیت لیزر، اسکنر، پنل، برد پاور، برد اصلی و شبکه است.

در دستگاه‌های لیزری، شناخت ساختار یونیت تصویر و مسیر تشکیل چاپ اهمیت زیادی دارد. علاقه‌مندان به تعمیر تخصصی این بخش می‌توانند مطالب آموزش پرینتر لیزری را نیز مطالعه کنند.

تعمیر یونیت لیزر و ایراد تشکیل تصویر

در مدل‌های مبتنی بر Laser Scanning، آلودگی اپتیک، خرابی موتور Polygon، مشکل تغذیه یا اختلال مدار کنترل می‌تواند روی تشکیل تصویر اثر بگذارد. به همین دلیل در چاپ‌های بسیار کمرنگ یا ناقص، فقط کارتریج و تونر بررسی نمی‌شوند.

تعمیر دستگاه کپی سامسونگ و چندکاره

در تعمیر دستگاه‌های Samsung سامسونگ مانند MultiXpress، ProXpress، SCX و مدل‌های چندکاره مشابه، بخش چاپ، اسکن، فکس، ADF، درام، کارتریج، فیوزینگ، USB و شبکه بررسی می‌شوند.

پس از تعمیر دستگاه Multifunction فقط یک Test Print کافی نیست؛ عملکرد Copy، Scan، ADF، Duplex و Network متناسب با امکانات همان دستگاه دوباره بررسی می‌شود.

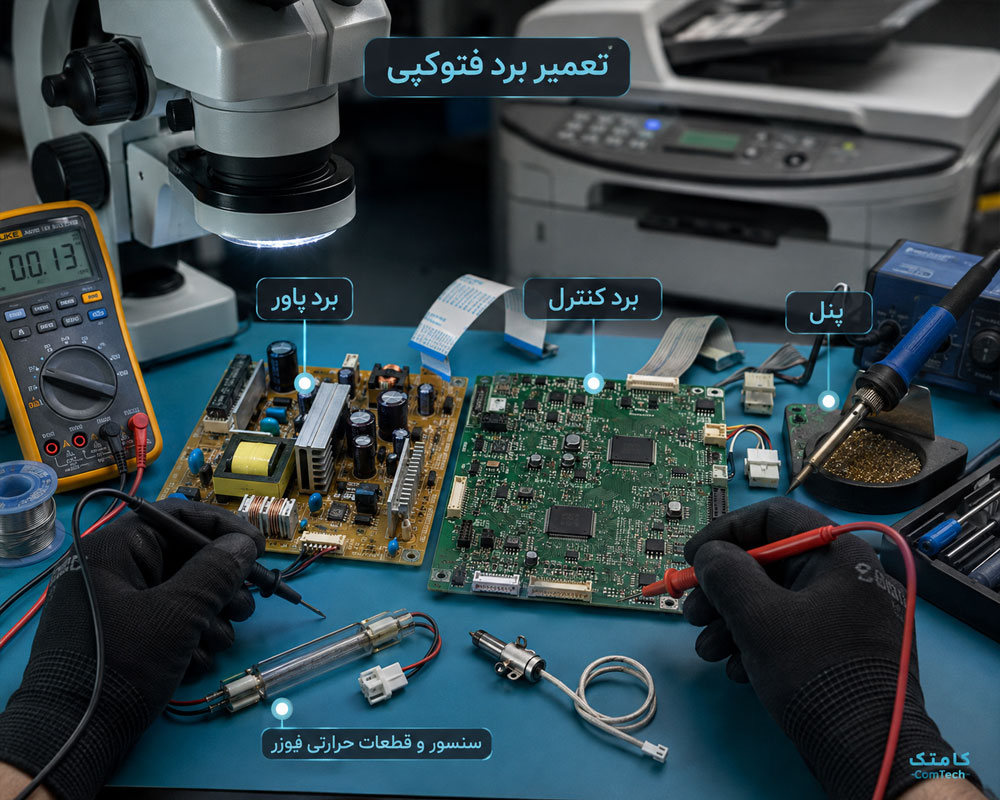

تعمیر برد فتوکپی و مدارهای الکترونیکی دستگاه کپی

تعمیر برد دستگاه فتوکپی زمانی انجام می‌شود که پس از تست مشخص شود ایراد واقعاً مربوط به بخش الکترونیکی است. بردهای دستگاه کپی کنترل تغذیه، موتور، سنسورها، پنل، اسکنر، یونیت لیزر، فیوزینگ و ارتباطات شبکه را بر عهده دارند.

در بعضی خرابی‌ها تعمیر برد می‌تواند از تعویض کامل ماژول اقتصادی‌تر باشد، اما تصمیم نهایی به میزان آسیب PCB، موجود بودن قطعات و امکان تست مطمئن برد بعد از تعمیر بستگی دارد.

تعمیر برد پاور دستگاه فتوکپی

در دستگاهی که روشن نمی‌شود، فیوز می‌پراند یا به‌صورت ناگهانی خاموش می‌شود، ابتدا ورودی برق و بارهای متصل به پاور بررسی می‌شوند. سپس قطعاتی مانند فیوز، Bridge Rectifier، MOSFET، دیود، خازن، مقاومت‌های راه‌انداز و خروجی‌های منبع تغذیه تست می‌شوند.

تعمیر برد اصلی و مشکل بوت دستگاه

در دستگاه‌هایی که روی لوگو می‌مانند، بوت کامل نمی‌شود، پنل هنگ می‌کند یا ارتباط بعضی یونیت‌ها قطع شده است، تغذیه برد اصلی، حافظه، اتصالات، Firmware و ارتباط برد با سایر بخش‌ها بررسی می‌شوند.

به‌روزرسانی یا پروگرام Firmware باید مطابق مدل دقیق دستگاه و دستورالعمل همان سازنده انجام شود؛ فایل ناسازگار می‌تواند باعث ایجاد مشکل جدی در فرآیند Boot شود.

تعمیر پنل لمسی و نمایشگر فتوکپی

اگر تصویر پنل وجود دارد ولی Touch عمل نمی‌کند، فلت، Digitizer، کنترلر تاچ و کالیبراسیون بررسی می‌شوند. در پنل بدون تصویر، تغذیه، بک‌لایت، LCD و ارتباط با برد کنترل نیز باید تست شوند.

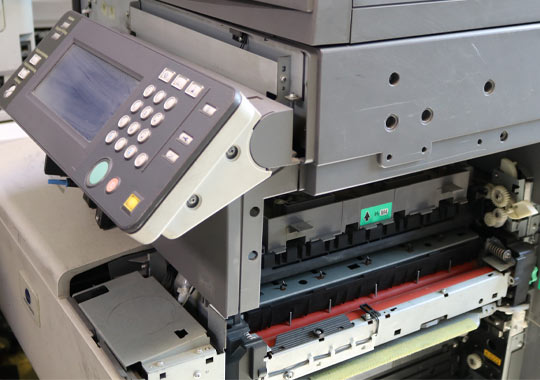

تعمیر فیوزینگ و مشکل گرم نشدن دستگاه کپی

تست هیتر، ترمیستور و ترموفیوز

یونیت Fuser وظیفه تثبیت تونر روی کاغذ را با استفاده از فشار و حرارت بر عهده دارد. اگر تونر بعد از چاپ با دست از روی برگه پاک می‌شود، دستگاه گرم نمی‌شود، ارور حرارتی نمایش داده می‌شود یا کاغذ داخل فیوزینگ جمع می‌شود، این مجموعه باید بررسی شود.

بسته به طراحی دستگاه، قطعاتی مانند Heating Element، Lamp، Fuser Film، Heat Roller، Pressure Roller، Thermistor و Thermal Fuse در عیب‌یابی بررسی می‌شوند.

نشانه‌های خرابی یونیت فیوزینگ

• تونر روی کاغذ تثبیت نمی‌شود و با دست پاک می‌شود.
• دستگاه مدت زیادی روی حالت Warm Up می‌ماند.
• ارور مربوط به Temperature یا Fuser نمایش داده می‌شود.
• کاغذ در محل فیوزینگ چروک یا گیر می‌کند.
• روی چاپ لکه یا تصویر تکراری ایجاد می‌شود.
• فیلم فیوزینگ پاره، چروک یا فرسوده شده است.

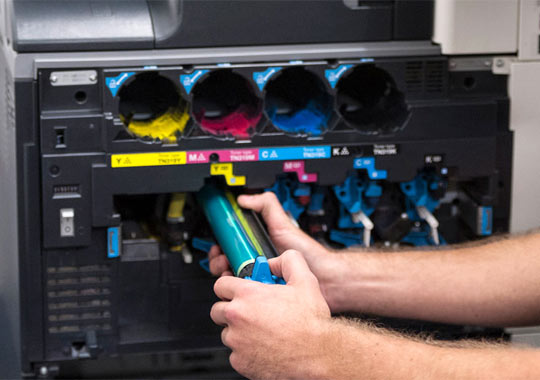

تعمیر درام، دولوپر و یونیت تصویر فتوکپی

تشخیص خرابی درام از روی چاپ

درام یکی از قطعات اصلی تشکیل تصویر است و خراش، فرسودگی یا آلودگی سطح آن می‌تواند به خطوط، نقاط یا سایه روی چاپ منجر شود. با این حال قبل از تعویض درام باید Cleaning Blade، Charge Roller یا Corona، دولوپر و سایر اجزای مرتبط نیز بررسی شوند.

بررسی دولوپر و تراکم چاپ

در دستگاه‌هایی که سیستم Developer مجزا دارند، کیفیت و مقدار دولوپر روی انتقال صحیح تونر تأثیر دارد. استفاده از مواد ناسازگار یا تنظیم نامناسب می‌تواند به پس‌زمینه، کاهش Density یا کیفیت ناپایدار چاپ منجر شود.

تعمیر اسکنر، ADF و بخش کپی دستگاه

رفع خط اسکن و تصویر تار

اگر تصویر اسکن‌شده دارای خط، سایه یا تاری است، ابتدا سطح شیشه، نوار باریک ADF و مسیر اپتیک بررسی می‌شوند. سپس CIS یا CCD، سیستم نور، موتور اسکن و کابل‌های ارتباطی تست خواهند شد.

تعمیر ADF که کاغذ نمی‌کشد

رولرهای ADF در اثر کارکرد زیاد صیقلی و کم‌اصطکاک می‌شوند و ممکن است کاغذ را نکشند یا چند صفحه را با هم وارد کنند. رولر Feed، Separation، سنسورها، موتور و چرخ‌دنده‌های ADF در این وضعیت بررسی می‌شوند.

رفع مشکل چاپ شبکه دستگاه فتوکپی

دستگاه در شبکه دیده می‌شود اما چاپ نمی‌کند

خرابی چاپ شبکه همیشه از برد LAN نیست. IP اشتباه، تغییر DHCP، تنظیم نادرست Port، Driver نامناسب، صف چاپ متوقف‌شده، کابل شبکه یا تنظیمات سیستم عامل نیز می‌توانند باعث ارسال نشدن Print Job شوند.

در عیب‌یابی ابتدا ارتباط شبکه و IP دستگاه بررسی می‌شود، سپس Driver و Print Queue کنترل خواهند شد و در مرحله بعد پورت فیزیکی و برد دستگاه تست می‌شوند.

چک لیست اولیه چاپ شبکه

• بررسی اتصال کابل شبکه و Link پورت
• کنترل IP Address، Subnet و Gateway
• بررسی تغییر IP دستگاه در شبکه DHCP
• کنترل Printer Port در کامپیوتر
• پاک کردن Print Queue متوقف‌شده
• بررسی Driver متناسب با مدل دستگاه
• تست چاپ از سیستم دوم در صورت نیاز

شارژ تونر و سرویس دوره‌ای دستگاه فتوکپی

شارژ تونر اصولی و بررسی قطعات مصرفی

شارژ تونر دستگاه کپی فقط اضافه کردن پودر به مخزن نیست. نوع تونر باید با مدل و ساختار دستگاه سازگار باشد و وضعیت درام، Blade، Developer، Magnetic Roller و Chip در مدل‌های مرتبط نیز بررسی شود.

استفاده از تونر نامناسب می‌تواند باعث چاپ کثیف، پس‌زمینه، نشتی پودر، انتقال نامناسب تصویر و آلودگی داخل دستگاه شود.

سرویس فتوکپی برای کاهش خرابی‌های پرتکرار

موارد مهم در سرویس دوره‌ای

• تمیزکاری اصولی مسیر کاغذ و سنسورها
• بررسی Pickup Roller و Separation Roller
• بازدید درام، Blade، Developer و تونر
• بررسی وضعیت یونیت Transfer
• بازدید فیوزینگ و سنسورهای دما
• تمیزکاری شیشه اسکنر و مسیر ADF
• بررسی فن‌ها و مسیر تهویه دستگاه
• تست عملکرد دوبلکس و ADF
• بررسی کیفیت چاپ و کپی پس از سرویس
• تست اتصال شبکه در دستگاه‌های تحت شبکه

برای آشنایی با ساختار عمومی چاپگرها، بخش مکانیک، مسیر کاغذ و قطعات مصرفی، صفحه دوره تعمیر چاپگر نیز مرتبط با این موضوع است.

ابزارهای تخصصی تعمیر دستگاه فتوکپی

تجهیزات عیب یابی ماشین‌های اداری

در تعمیر تخصصی فتوکپی از ابزارهای الکترونیکی، تجهیزات سرویس مکانیکی و امکانات تست نرم‌افزاری استفاده می‌شود تا تشخیص بر اساس اندازه‌گیری و بررسی واقعی انجام شود. 🛠️

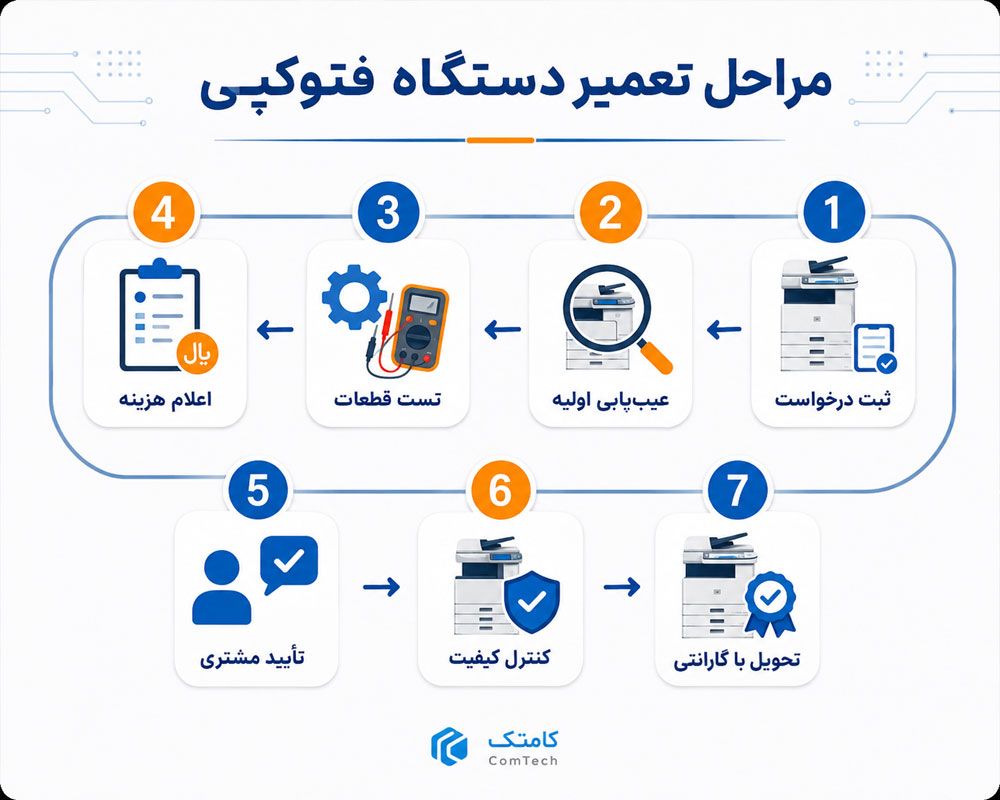

مراحل تعمیر دستگاه فتوکپی در محل و کارگاه

روند واقعی عیب یابی تا تحویل دستگاه

1. ثبت برند و مدل دستگاه: مدل کامل، امکانات و تعداد تقریبی کارکرد ثبت می‌شود.
2. ثبت شرح خرابی: کد خطا، کیفیت چاپ، محل گیر کاغذ یا وضعیت روشن شدن دستگاه مشخص می‌شود.
3. بررسی نمونه چاپ: در خرابی‌های کیفیت، نمونه واقعی برگه برای تشخیص الگوی ایراد بررسی می‌شود.
4. بازدید مسیر کاغذ: رولرها، سنسورها، سینی، ADF، دوبلکس و فیوزینگ بررسی می‌شوند.
5. بررسی یونیت تصویر: تونر، درام، Blade، Developer و Transfer کنترل می‌شوند.
6. تست فیوزینگ: هیتر، Thermistor، Thermal Fuse و مکانیزم حرارتی بررسی می‌شوند.
7. تست الکترونیکی: برد پاور، ولتاژها، برد اصلی و پنل در صورت نیاز اندازه‌گیری می‌شوند.
8. بررسی اسکنر: شیشه، CIS یا CCD، ADF و مکانیزم حرکت اسکنر کنترل می‌شوند.
9. تست شبکه: IP، Driver و LAN در دستگاه‌های شبکه‌ای بررسی می‌شوند.
10. تشخیص قطعه معیوب: بخش اصلی خرابی بر اساس تست مشخص می‌شود.
11. اعلام هزینه: هزینه تعمیر، قطعه و شرایط انجام کار قبل از شروع مرحله اصلی اعلام می‌شود.
12. انجام تعمیر: تعمیر یا تعویض قطعه پس از تأیید انجام خواهد شد.
13. سرویس بخش مرتبط: قسمت‌هایی که مستقیماً با خرابی ارتباط دارند تمیز و کنترل می‌شوند.
14. تست نهایی: Print، Copy، Scan، ADF، Duplex و Network متناسب با مدل آزمایش می‌شوند.
15. تحویل دستگاه: دستگاه بعد از کنترل کیفیت نهایی آماده تحویل خواهد بود. ✅

هزینه تعمیر دستگاه فتوکپی چگونه مشخص می‌شود؟

قیمت تعمیر بر اساس نوع خرابی و قطعات دستگاه

هزینه تعمیر فتوکپی به برند و مدل، میزان کارکرد، نوع ایراد، قیمت قطعات مصرفی، خرابی برد، وضعیت فیوزینگ، نیاز به تعمیر در محل و مدت زمانی که برای تست و عیب‌یابی لازم است بستگی دارد.

چک لیست قبل از ارسال دستگاه فتوکپی برای تعمیر

اطلاعاتی که به تشخیص دقیق‌تر کمک می‌کنند

• مدل کامل دستگاه را هنگام ثبت درخواست اعلام کنید.
• کد خطای روی نمایشگر را یادداشت یا از آن عکس تهیه کنید.
• اگر کیفیت چاپ مشکل دارد، یک نمونه برگه نگه دارید.
• مشخص کنید ایراد در Copy، Print یا هر دو وجود دارد.
• اگر گیر کاغذ رخ می‌دهد، محل تقریبی توقف کاغذ را اعلام کنید.
• اگر خرابی بعد از تعویض تونر یا سرویس ایجاد شده است، این موضوع را ذکر کنید.
• از بیرون کشیدن اجباری کاغذ از فیوزینگ خودداری کنید.
• از تونر و قطعات مصرفی متناسب با مدل دستگاه استفاده کنید.
• در دستگاه‌های شبکه‌ای، تغییرات اخیر IP یا شبکه را به تعمیرکار اطلاع دهید.

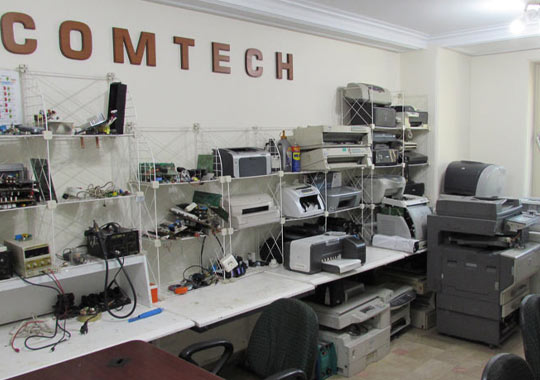

مرکز تخصصی تعمیر دستگاه فتوکپی با عیب یابی مرحله‌ای

در تعمیرگاه کامتک، دستگاه‌های فتوکپی و کپی چندکاره از بخش مسیر کاغذ و یونیت تصویر تا فیوزینگ، اسکنر، ADF، پنل، برد و شبکه بررسی می‌شوند. هدف این است که قطعه معیوب بر اساس تست مشخص شود و تعمیر فقط به تعویض تجربی قطعات محدود نباشد.

پس از تعمیر نیز عملکرد بخش‌های مرتبط دوباره آزمایش می‌شود. در یک دستگاه چندکاره ممکن است Copy سالم باشد اما ADF، Scan یا چاپ شبکه ایراد داشته باشد؛ بنابراین تست نهایی متناسب با امکانات واقعی همان مدل انجام می‌شود.

سرویس صحیح و رسیدگی به علائمی مانند صدای غیرعادی، گیر کاغذ مکرر، افت کیفیت چاپ و خطاهای حرارتی می‌تواند از ادامه کار دستگاه در شرایط نامناسب و آسیب بیشتر به قطعات جلوگیری کند.
