آموزش تعمیرات ترازوی دیجیتال

آموزش تعمیر ترازوی دیجیتال از پایه تا عیب‌یابی تخصصی

دوره آموزش تعمیرات ترازوی دیجیتال برای یادگیری اصولی عیب‌یابی، تست و تعمیر انواع ترازوهای فروشگاهی، صنعتی، آزمایشگاهی، گرمی، خانگی، قطعه‌شمار، ترازوی آویز و باسکول طراحی شده است. آموزش از شناخت ساختمان ترازو و نحوه اندازه‌گیری وزن شروع می‌شود و سپس به تست لودسل، تعمیر برد ترازوی دیجیتال، عیب‌یابی مدار تغذیه، کالیبراسیون، تعمیر نمایشگر، کیبورد و مکانیک دستگاه می‌رسد.

در ترازوهای جدید، اندازه‌گیری وزن فقط به یک سنسور و نمایشگر محدود نیست. بخش‌هایی مانند Load Cell، Analog Front End، Amplifier، ADC، Microcontroller، EEPROM، مدار شارژ، LCD یا LED، پرینتر حرارتی و پورت‌های RS232، USB و LAN ممکن است در یک دستگاه وجود داشته باشند. بنابراین تعمیرکار باید ارتباط بین بخش مکانیکی، سنسور وزن، مدار آنالوگ، پردازنده و نرم‌افزار دستگاه را به‌صورت یک سیستم واحد بررسی کند.

به‌طور کلی تعمیر ترازوی دیجیتال را می‌توان در دو مسیر اصلی بررسی کرد:

• تعمیر برد و بخش‌های الکترونیکی ترازو
• تعمیر مکانیک، کفه، شاسی، پایه‌ها و اتصالات لودسل

اگر قصد دارید در کنار تعمیر ترازو با عیب‌یابی برد دستگاه‌های برقی بیشتری آشنا شوید، مطالعه سرفصل‌های آموزش تعمیر لوازم نیز می‌تواند دید بهتری درباره مدار تغذیه، سنسورها و بردهای کنترلی ایجاد کند.

شناخت ساختار الکترونیکی و مکانیکی انواع ترازو

در اولین مرحله، کارآموز با انواع ترازو و تفاوت طراحی آن‌ها آشنا می‌شود. ترازوی فروشگاهی، باسکول صنعتی، ترازوی آزمایشگاهی، ترازوی گرمی، ترازوی آشپزخانه و ترازوی قطعه‌شمار از نظر ظرفیت، دقت، تعداد Load Cell، نوع مدار پردازش و روش کالیبراسیون یکسان نیستند.

قطعات اصلی داخل ترازوی دیجیتال

• Load Cell یا سنسور اندازه‌گیری وزن
• Main Board یا برد اصلی
• مدار Power Supply و رگولاتورها
• مدار تقویت‌کننده سیگنال لودسل
• ADC یا مبدل آنالوگ به دیجیتال
• Microcontroller یا پردازنده اصلی
• EEPROM یا حافظه تنظیمات و ضرایب
• نمایشگر LCD یا LED
• کیبورد، Membrane Keyboard و کلیدهای عملیاتی
• باتری و مدار شارژ
• پورت RS232، USB یا LAN در مدل‌های مجهز
• کفه، شاسی، پایه‌ها و اتصالات مکانیکی

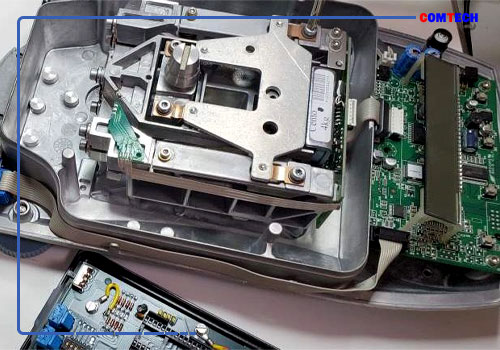

آموزش تعمیر برد ترازوی دیجیتال و مدار تغذیه

یکی از مهم‌ترین بخش‌های کلاس، آموزش تعمیر برد ترازوی دیجیتال است. کارآموز ابتدا مسیر ورودی تغذیه، رگولاتورها و Power Railهای اصلی را پیدا می‌کند و سپس با دنبال کردن سیگنال‌های مدار آنالوگ و دیجیتال، عیب را به‌صورت مرحله‌ای محدود می‌کند.

قطعه‌شناسی و تست قطعات برد ترازو

تعمیر اصولی برد بدون شناخت قطعات امکان‌پذیر نیست. در این مرحله روش تست قطعات SMD و DIP، بررسی اتصال کوتاه و تشخیص قطعات آسیب‌دیده آموزش داده می‌شود.

قطعات مهم روی Main Board ترازو

• مقاومت و شبکه‌های مقاومتی SMD
• خازن‌های سرامیکی و الکترولیتی
• دیودهای معمولی، شاتکی و حفاظتی
• ترانزیستور و MOSFET
• رگولاتورهای Linear و Switching
• Operational Amplifier و Instrumentation Amplifier
• ADC مخصوص اندازه‌گیری سیگنال وزن
• Microcontroller
• EEPROM و حافظه تنظیمات
• کریستال و مدار Clock
• Driver نمایشگر
• مدارهای ارتباطی RS232 و USB

عیب‌یابی ترازویی که روشن نمی‌شود یا ریست می‌کند

خرابی منبع تغذیه یکی از دلایل متداول روشن نشدن ترازو، خاموش شدن ناگهانی، ریست شدن دستگاه، کم‌نور شدن نمایشگر یا نوسان عملکرد است. در کلاس مسیر انرژی از آداپتور یا ورودی برق تا ولتاژهای مورد نیاز پردازنده بررسی می‌شود.

مراحل تست مدار تغذیه ترازوی دیجیتال

1. بررسی آداپتور، کابل و سوکت DC
2. اندازه‌گیری ولتاژ ورودی Main Board
3. کنترل فیوز و قطعات حفاظتی
4. بررسی دیود ورودی یا پل یکسوساز
5. تست خازن‌های فیلتر و بررسی ریپل تغذیه
6. اندازه‌گیری خروجی رگولاتورها
7. بررسی Power Railهای دیجیتال و آنالوگ
8. کنترل تغذیه پردازنده
9. بررسی Reset و Clock میکروکنترلر
10. اندازه‌گیری مصرف جریان برد با منبع تغذیه آزمایشگاهی

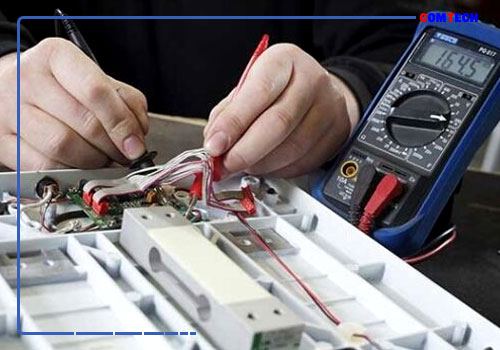

آموزش تست لودسل ترازو و تشخیص خرابی سنسور وزن

لودسل ترازوی دیجیتال نیروی مکانیکی واردشده توسط وزن را به تغییر بسیار کوچک سیگنال الکتریکی تبدیل می‌کند. این سیگنال ابتدا در مدار Analog Front End تقویت شده و سپس ADC آن را به داده دیجیتال قابل پردازش تبدیل می‌کند.

شناخت سیم‌بندی و عملکرد Load Cell

لودسل‌ها بسته به طراحی دستگاه می‌توانند چهار سیمه، شش سیمه یا دارای ساختارهای متفاوت باشند. در باسکول‌های صنعتی نیز چند Load Cell ممکن است از طریق Junction Box به Indicator متصل شوند.

پارامترهای مهم هنگام تست لودسل

• ظرفیت نامی Load Cell
• ولتاژ Excitation
• خروجی Signal مثبت و منفی
• مقاومت ورودی و خروجی Bridge
• سلامت کابل و شیلد
• اتصال صحیح سنسور به شاسی
• نبود فشار جانبی یا مکانیکی ناخواسته

علائم خرابی لودسل یا مدار اندازه‌گیری وزن

• وزن روی صفر ثابت نمی‌ماند
• عدد نمایشگر دائماً بالا و پایین می‌شود
• با قرار دادن بار، وزن تغییر نمی‌کند
• عدد کمتر یا بیشتر از وزن واقعی است
• ترازو Calibration را قبول نمی‌کند
• پس از برداشتن بار، عدد به صفر برنمی‌گردد
• با فشار روی گوشه‌های مختلف کفه، وزن متفاوت می‌شود
• دستگاه خطای Overload یا Underload نمایش می‌دهد

تشخیص خرابی Load Cell از مدار برد

یکی از مهارت‌های اصلی دوره این است که تعمیرکار بتواند مشخص کند ایراد مربوط به خود سنسور است یا در مسیر Amplifier، ADC، منبع مرجع یا پردازنده ایجاد شده است. تعویض لودسل بدون اندازه‌گیری معمولاً روش مناسبی برای عیب‌یابی نیست.

آموزش کالیبراسیون ترازوی دیجیتال و تنظیم دقیق وزن

پس از تعویض Load Cell، تعمیر مدار اندازه‌گیری یا انجام تغییرات مکانیکی ممکن است نیاز باشد کالیبراسیون ترازوی دیجیتال کنترل شود. Calibration زمانی صحیح است که دستگاه بتواند وزن مرجع را در نقاط مختلف محدوده اندازه‌گیری با دقت قابل قبول نمایش دهد.

رفع خطای Zero، Span و نمایش وزن اشتباه

خطای Zero، اختلاف Span، نوسان عدد و بازنگشتن وزن به صفر همیشه با کالیبراسیون حل نمی‌شوند. قبل از ورود به منوی تنظیمات باید علت‌های مکانیکی و سخت‌افزاری بررسی شوند.

مراحل اصولی کالیبراسیون ترازو پس از تعمیر

1. قرار دادن ترازو روی سطح محکم و بدون لرزش
2. تراز کردن پایه‌های دستگاه
3. اطمینان از آزاد بودن کامل کفه
4. بررسی نصب صحیح Load Cell
5. روشن کردن دستگاه و صبر برای پایدار شدن
6. اجرای Zero یا تنظیم نقطه صفر
7. استفاده از وزنه مرجع مناسب ظرفیت و دقت ترازو
8. ورود به Calibration Mode مطابق همان مدل
9. تنظیم Span در صورت نیاز
10. آزمایش وزن در چند نقطه از محدوده اندازه‌گیری
11. کنترل تکرارپذیری و بازگشت به صفر

آموزش تعمیر نمایشگر و صفحه کلید ترازوی دیجیتال

خرابی نمایشگر و کلیدها در ترازوهای فروشگاهی، صنعتی و رومیزی بسیار رایج است. در این بخش روش عیب‌یابی LCD، LED، فلت، کانکتور، Driver Display و Keyboard Matrix آموزش داده می‌شود.

عیب‌یابی نمایشگر خاموش، کم‌نور یا ناقص

مواردی که هنگام تعمیر Display بررسی می‌شوند

• اندازه‌گیری ولتاژ تغذیه نمایشگر
• بررسی فلت و کانکتور
• کنترل Driver نمایشگر
• بررسی لحیم سرد و سولفاته شدن پایه‌ها
• تست Backlight در مدل‌های مجهز
• بررسی Data و Clock نمایشگرهای دیجیتال
• کنترل فرمان پردازنده

تعمیر کلیدهای Zero، Tare و Function

کلیدهای Zero، Tare، Unit، Function، Print و Power ممکن است به‌صورت Microswitch، Membrane Keyboard یا Touch Key ساخته شوند. خرابی فلت، آلودگی کنتاکت، سولفاته شدن، شکستگی مسیر PCB یا ایراد مدار ورودی پردازنده می‌تواند باعث از کار افتادن کلیدها شود.

آموزش تعمیر ارتباط ترازو با کامپیوتر، صندوق و نرم‌افزار فروش

بسیاری از ترازوهای فروشگاهی و صنعتی قابلیت اتصال به کامپیوتر، صندوق فروش، چاپگر یا نرم‌افزار مدیریت فروش را دارند. به همین دلیل آشنایی با RS232، USB، LAN و تنظیمات ارتباط سریال برای تعمیرکار ترازو کاربرد زیادی دارد.

عیب‌یابی پورت RS232 و شبکه ترازو

مراحل تست ارتباط ترازو با سیستم فروش

• بررسی سوکت و کانکتور ارتباطی
• کنترل کابل و Pinout
• تست IC Driver مانند خانواده MAX232 در مدارهای مربوط
• بررسی Baud Rate
• کنترل Data Bits، Stop Bits و Parity
• بررسی Protocol مورد استفاده دستگاه
• کنترل تنظیمات نرم‌افزار
• تست ارسال و دریافت داده

آموزش تعمیر مکانیک، کفه و شاسی ترازوی دیجیتال

دقت یک ترازو فقط به مدار الکترونیکی وابسته نیست. تابیدگی شاسی، برخورد کفه با بدنه، فشار نامتقارن روی Load Cell و تراز نبودن دستگاه می‌توانند حتی با سالم بودن کامل برد باعث خطای وزن شوند.

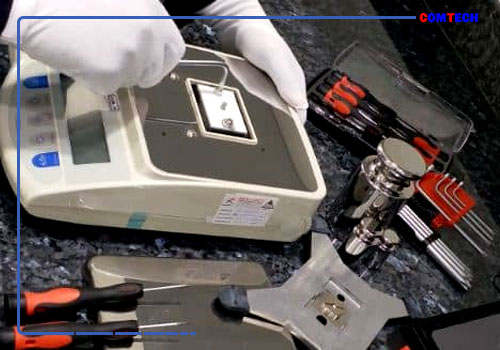

تعمیر کفه و اتصالات مکانیکی ترازو

در کلاس نحوه باز و بست صحیح کفه‌های استیل، آلومینیومی، شیشه‌ای و پلاستیکی آموزش داده می‌شود تا هنگام تعمیر، نیروی اضافی به Load Cell وارد نشود.

خرابی‌های مکانیکی مؤثر بر وزن

• تابیدگی کفه
• برخورد کفه با بدنه
• شل شدن پیچ Load Cell
• شکستگی پایه‌ها
• تراز نبودن دستگاه
• تابیدگی Frame یا شاسی
• فشار اضافی روی یک سمت کفه
• گیر کردن جسم خارجی زیر کفه
• مونتاژ اشتباه پس از تعمیر

تعمیر شاسی و پایه‌های ترازوی صنعتی

Frame مسیر انتقال نیرو به Load Cell را تعیین می‌کند. در باسکول‌ها و ترازوهای صنعتی، حتی تغییر جزئی در وضعیت شاسی می‌تواند باعث اختلاف وزن بین نقاط مختلف کفه شود.

آموزش تعمیر باسکول دیجیتال و سیستم چند لودسل

آموزش تعمیر باسکول دیجیتال علاوه بر برد Indicator، شامل بررسی کابل‌کشی، Load Cellهای پرظرفیت، Junction Box و مکانیک کفه نیز می‌شود. در مدل‌های چندلودسل باید خروجی سنسورها با یکدیگر مقایسه شود.

تست Load Cell و Junction Box باسکول

در یک باسکول چندلودسل، ضعیف شدن یک سنسور، ایراد کابل یا تنظیم نادرست Junction Box می‌تواند باعث شود وزن در گوشه‌های مختلف کفه یکسان نباشد.

خرابی‌های رایج باسکول دیجیتال

• اختلاف وزن در گوشه‌های کفه
• نوسان وزن بدون وجود بار
• برنگشتن صحیح عدد به صفر
• خرابی یک یا چند Load Cell
• قطع کابل سنسور
• نفوذ رطوبت به Junction Box
• خرابی Indicator
• تابیدگی شاسی یا کفه

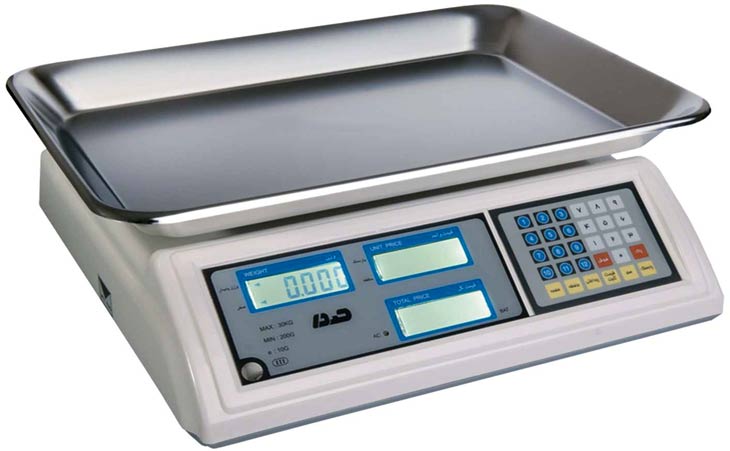

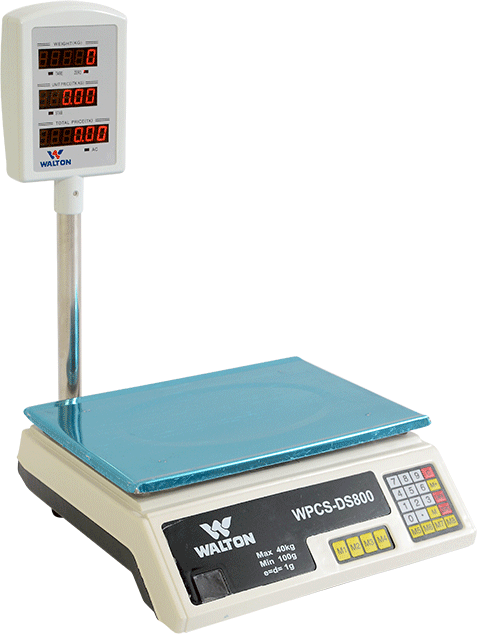

آموزش تعمیر ترازوی فروشگاهی و لیبل پرینتر

ترازوی فروشگاهی دیجیتال علاوه بر توزین ممکن است امکاناتی مانند حافظه کالا، محاسبه قیمت، چاپ فاکتور یا لیبل و ارتباط با نرم‌افزار فروش داشته باشد. بنابراین تعمیر آن ترکیبی از عیب‌یابی سیستم وزن و بخش‌های جانبی است.

عیب‌یابی برد و سیستم ترازوی فروشگاهی

• تعمیر Main Board و Power Supply
• تست Load Cell
• رفع خطای Zero و Weight
• تعمیر کیبورد
• تعمیر نمایشگر مشتری و اپراتور
• بررسی حافظه کالا
• تست پورت ارتباط با کامپیوتر
• عیب‌یابی بخش چاپگر

تعمیر پرینتر حرارتی و لیبل‌زن ترازو

در مدل‌های مجهز به Thermal Printer یا Label Printer ایرادهایی مانند چاپ نکردن، چاپ کم‌رنگ، گیر کردن لیبل، جلو نرفتن کاغذ یا خطای سنسور بررسی می‌شوند. هد حرارتی، رولر، موتور، سنسور کاغذ و مدار Driver از بخش‌های مهم این سیستم هستند.

برای درک دقیق‌تر مکانیزم هد حرارتی، سنسور کاغذ و مسیر چاپ می‌توانید بخش آموزش تعمیر پرینتر را نیز مشاهده کنید.

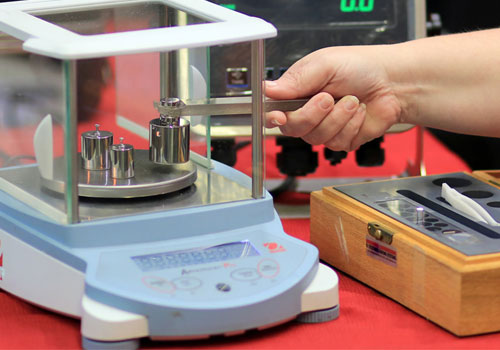

آموزش تعمیر ترازوی آزمایشگاهی و ترازوی دقیق گرمی

ترازوی آزمایشگاهی به دلیل Resolution بالاتر نسبت به لرزش، جریان هوا، تغییرات دما، تراز دستگاه و وضعیت سطح نصب حساس‌تر است. بنابراین هر نوسان عدد به معنای خرابی الکترونیکی نیست.

رفع نوسان و خطای ترازوی آزمایشگاهی

موارد قابل بررسی پیش از باز کردن دستگاه

• Zero Drift
• Repeatability
• Level دستگاه
• لرزش میز
• جریان هوا
• محفظه ضد جریان هوا
• وضعیت Load Cell یا سیستم اندازه‌گیری
• پایداری تغذیه
• کالیبراسیون با وزنه مرجع مناسب

آموزش تعمیر ترازوی خانگی و ترازوی آشپزخانه

ترازوهای خانگی ساختار ساده‌تری دارند، اما خرابی باتری، LCD، Load Cellهای کوچک، کلیدها و اتصالات PCB در آن‌ها بسیار رایج است.

عیب‌یابی ترازوی وزن‌کشی خانگی

خرابی‌های متداول ترازوی خانگی

• روشن نشدن ترازو
• خاموش شدن پس از قرار گرفتن روی کفه
• نمایش عدد اشتباه
• عدم تشخیص وزن
• خرابی پایه باتری
• مشکل LCD
• خرابی Load Cell
• خطای Calibration

تعمیر ترازوی دیجیتال آشپزخانه

در ترازوی آشپزخانه، علاوه بر مدار اندازه‌گیری، کلیدهای Tare، Unit و Power بررسی می‌شوند. فشار مستقیم به سنسور یا مونتاژ نامناسب کفه نیز می‌تواند باعث نمایش وزن اشتباه شود.

آموزش تعمیر ترازوی آویز و Crane Scale

ترازوی آویز یا Crane Scale برای وزن‌کشی بارهای سنگین استفاده می‌شود و معمولاً دارای Load Cell پرظرفیت، باتری شارژی، نمایشگر، ریموت کنترل و در برخی مدل‌ها ارتباط بی‌سیم است.

عیب‌یابی برد، باتری و ریموت کرین اسکیل

موارد عملی در تعمیر Crane Scale

• تست باتری و مدار شارژ
• بررسی Main Board
• تست Load Cell پرظرفیت
• بررسی ریموت کنترل
• عیب‌یابی ارتباط بی‌سیم
• تعمیر نمایشگر
• بررسی اتصالات مکانیکی

آموزش تعمیر ترازوی پزشکی، نوزاد و باشگاهی

ترازوهای پزشکی و باشگاهی ممکن است علاوه بر اندازه‌گیری وزن دارای قدسنج، محاسبه BMI، نمایشگر جداگانه یا پرینتر باشند. بنابراین هنگام تعمیر باید ارتباط تمام ماژول‌ها با Main Board بررسی شود.

عیب‌یابی سیستم وزن، قدسنج و نمایشگر

بخش‌های مورد بررسی در ترازوهای پزشکی

• تست Load Cell
• بررسی مدار تغذیه
• کنترل سیستم اندازه‌گیری قد
• رفع خطای نمایشگر
• تست کیبورد
• بررسی پرینتر داخلی
• کالیبراسیون وزن

برای آشنایی بیشتر با ساختار برد و سنسورهای تجهیزات اندازه‌گیری می‌توانید صفحه آموزش تجهیزات پزشکی را نیز بررسی کنید.

آموزش تعمیر ترازوی گرمی و طلافروشی

ترازوی گرمی و طلافروشی به دلیل دقت بالا نیازمند عیب‌یابی بسیار دقیق است. کوچک‌ترین مشکل در مکانیک، تغذیه، سیستم اندازه‌گیری یا شرایط محیطی می‌تواند باعث نوسان وزن شود.

رفع نوسان وزن در ترازوهای دقیق

دلایل مهم ناپایداری عدد

• نویز منبع تغذیه
• خرابی یا ناپایداری Load Cell
• ایراد Analog Front End
• اشکال ADC
• فشار مکانیکی روی سنسور
• جریان هوا و لرزش
• تراز نبودن دستگاه
• Calibration نامناسب

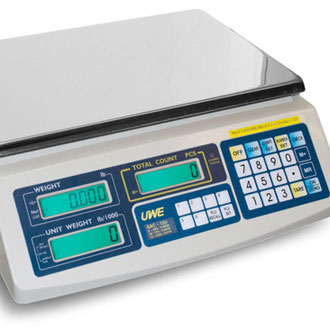

آموزش تعمیر ترازوی قطعه‌شمار صنعتی

ترازوی قطعه‌شمار ابتدا وزن نمونه را اندازه‌گیری کرده و سپس بر اساس Sample Weight تعداد قطعات را محاسبه می‌کند. بنابراین هر خطا در اندازه‌گیری وزن پایه می‌تواند شمارش را نیز اشتباه کند.

عیب‌یابی خطای شمارش قطعات

پارامترهایی که باید کنترل شوند

• دقت وزن پایه
• Sample Weight
• Load Cell
• نمایشگرهای Weight، Unit Weight و Count
• کیبورد
• حافظه و تنظیمات
• کالیبراسیون دستگاه

آموزش EEPROM، پروگرام و Firmware ترازوی دیجیتال

در بعضی مدل‌ها ضرایب Calibration، تنظیمات کارخانه، اطلاعات کاربر یا داده‌های نرم‌افزاری داخل EEPROM یا حافظه‌های دیگر نگهداری می‌شوند. خرابی حافظه می‌تواند باعث از بین رفتن تنظیمات، خطای Startup یا رفتار غیرعادی دستگاه شود.

عیب‌یابی حافظه و میکروکنترلر ترازو

پیش از نتیجه‌گیری درباره خرابی Microcontroller، ابتدا ولتاژ تغذیه، Reset، Clock، ارتباط EEPROM و خطوط دیتا بررسی می‌شوند.

اصول پروگرام برد ترازو

• شناسایی دقیق مدل دستگاه
• بررسی Revision برد
• شناسایی نوع حافظه
• تهیه Backup از حافظه اصلی
• بررسی سلامت فایل Firmware
• پروگرام فقط با فایل سازگار با همان مدل
• Verify کردن اطلاعات پس از پروگرام
• تست کامل دستگاه پس از راه‌اندازی

ابزارهای لازم برای تعمیر حرفه‌ای ترازوی دیجیتال

انتخاب ابزار مناسب باعث می‌شود عیب‌یابی بر اساس اندازه‌گیری انجام شود و از تعویض بی‌دلیل قطعات جلوگیری شود.

جدول عیب‌یابی خرابی‌های رایج ترازوی دیجیتال

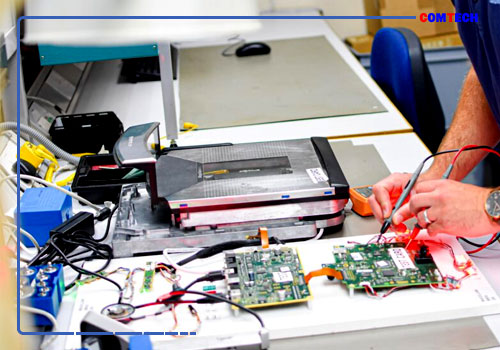

روش واقعی یادگیری تعمیرات ترازو در کارگاه

در کلاس عملی فقط نام قطعات آموزش داده نمی‌شود. هنرجو باید بتواند از روی علامت خرابی یک مسیر عیب‌یابی منطقی ایجاد کند، اندازه‌گیری انجام دهد و علت اصلی خرابی را از میان چند احتمال پیدا کند.

سناریوی عملی عیب‌یابی نوسان وزن ترازو

مراحل کار روی دستگاه واقعی

1. قرار دادن دستگاه روی سطح ثابت و تراز
2. اطمینان از آزاد بودن کفه
3. بررسی پیچ‌ها و اتصالات مکانیکی Load Cell
4. کنترل کابل و کانکتور سنسور
5. اندازه‌گیری ولتاژهای تغذیه
6. کنترل Excitation لودسل
7. بررسی تغییر خروجی Signal هنگام قرار دادن وزن
8. بررسی مدار Amplifier
9. کنترل ADC و تغذیه مرجع
10. بررسی تنظیمات Calibration
11. انجام تست با چند وزنه مرجع
12. کنترل Repeatability و بازگشت به صفر

مهارت‌هایی که در دوره آموزش تعمیرات ترازو یاد می‌گیرید

توانایی‌های فنی پس از پایان آموزش

چک‌لیست مهارت‌های دوره

• شناخت انواع ترازوی دیجیتال و باسکول
• شناخت اصول عملکرد Load Cell
• تست سیم‌بندی و خروجی سنسور وزن
• تعمیر برد ترازوی دیجیتال
• عیب‌یابی مدار تغذیه و Power Supply
• تست رگولاتور، Op-Amp و ADC
• بررسی Reset و Clock پردازنده
• تعمیر LCD و LED ترازو
• تعمیر کیبورد و کلیدهای Function
• عیب‌یابی RS232، USB و LAN
• تعمیر باتری و مدار شارژ
• کالیبراسیون ترازوی دیجیتال
• رفع نوسان وزن و خطای Zero
• تعمیر کفه، شاسی و پایه‌ها
• عیب‌یابی باسکول‌های چندلودسل
• تست Junction Box
• تعمیر ترازوهای فروشگاهی و پرینتردار
• عیب‌یابی ترازوهای گرمی و آزمایشگاهی
• تعمیر ترازوی خانگی و آشپزخانه
• تعمیر Crane Scale و ترازوی آویز
• عیب‌یابی ترازوی قطعه‌شمار
• بررسی EEPROM و Firmware در مدل‌های قابل پشتیبانی
• اجرای تست نهایی دستگاه پس از تعمیر
