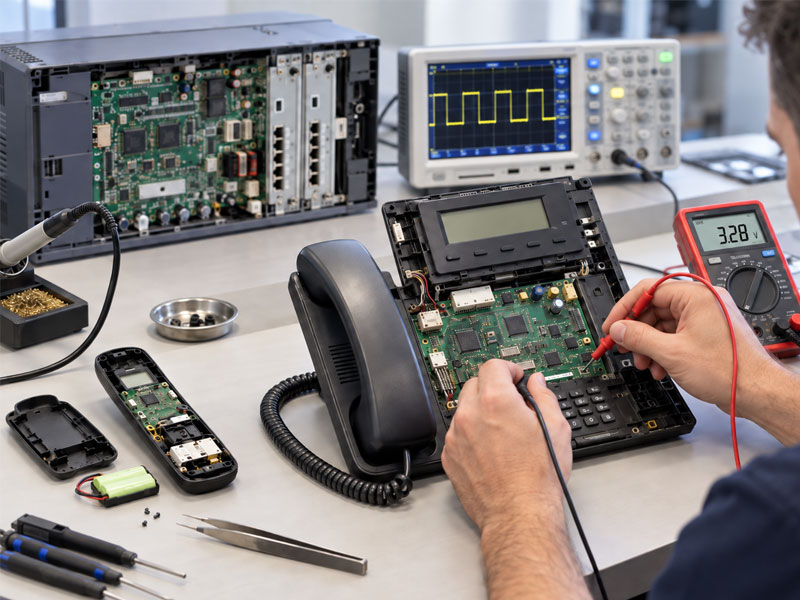

آموزش تعمیر تلفن رومیزی و بیسیم

آموزش تعمیر انواع تلفن از پایه تا نیمه‌حرفه‌ای

دوره آموزش تعمیرات تلفن رومیزی، بی‌سیم و VoIP برای افرادی طراحی شده است که می‌خواهند تعمیر انواع تلفن را از شناخت قطعات و مدارها شروع کنند و به سطح عیب‌یابی برد، تعمیر مدار صوت، تغذیه، شارژ، شبکه و تنظیمات تلفن‌های تحت شبکه برسند.

در این دوره ابتدا ساختار تلفن رومیزی آنالوگ (Analog Telephone) و تلفن بی‌سیم (Cordless Phone) بررسی می‌شود و سپس هنرجو با تلفن سانترال (PBX Phone) و تلفن تحت شبکه (IP Phone) آشنا خواهد شد. آموزش به‌صورت مرحله‌ای است تا هنرجو قبل از ورود به تعمیر بردهای پیچیده، روش صحیح اندازه‌گیری و تشخیص بلوک معیوب را یاد بگیرد.

در ابتدای کلاس تفاوت ساختار انواع تلفن توضیح داده می‌شود. هنرجو یاد می‌گیرد چرا روش تعمیر تلفن آنالوگ با تلفن دیجیتال یا IP Phone یکسان نیست و هر دستگاه را باید براساس نوع ارتباط و ساختار برد آن عیب‌یابی کرد.

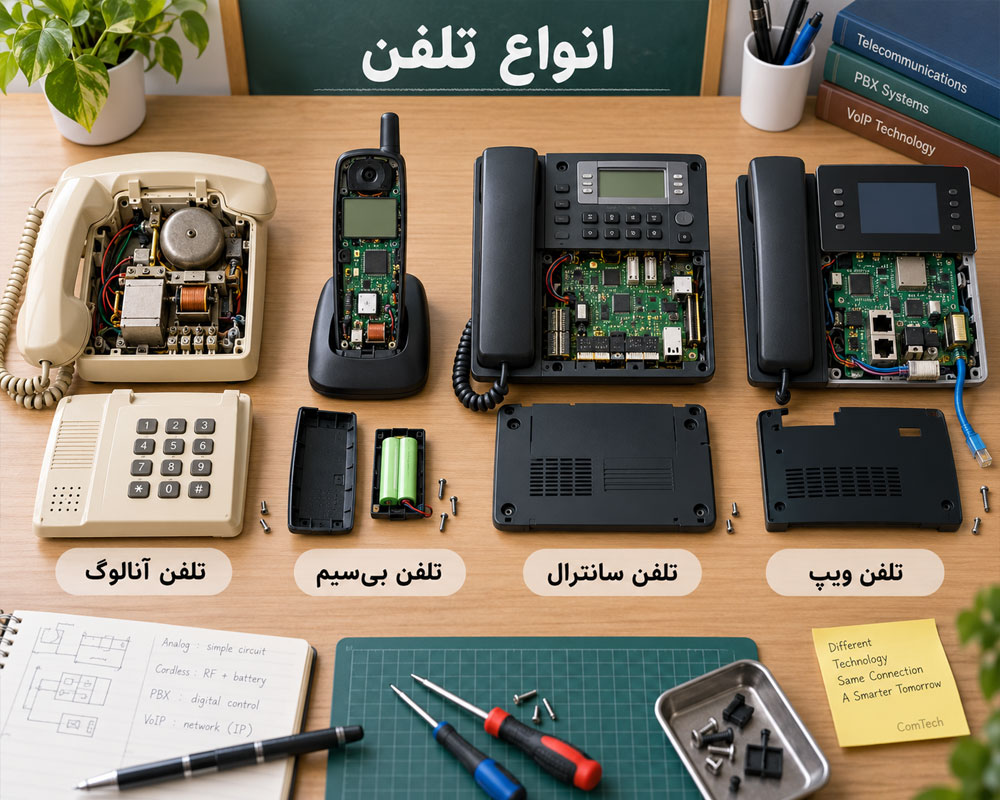

شناخت انواع تلفن و تفاوت ساختار داخلی آنها

• تلفن رومیزی آنالوگ (Analog Desk Phone)
• تلفن بی‌سیم (Cordless Phone)
• تلفن سانترال آنالوگ (Analog PBX Phone)
• تلفن سانترال دیجیتال (Digital PBX Phone)
• تلفن تحت شبکه (IP Phone)
• تلفن ویپ (VoIP Phone)

تشخیص نوع تلفن قبل از شروع تعمیر برد

اولین مرحله تعمیر، تشخیص دقیق نوع دستگاه است. برای مثال یک تلفن دیجیتال سانترال ممکن است ظاهری شبیه IP Phone داشته باشد، اما ارتباط آن با مرکز سانترال از پروتکل اختصاصی سازنده استفاده کند و مستقیماً به شبکه Ethernet متصل نشود.

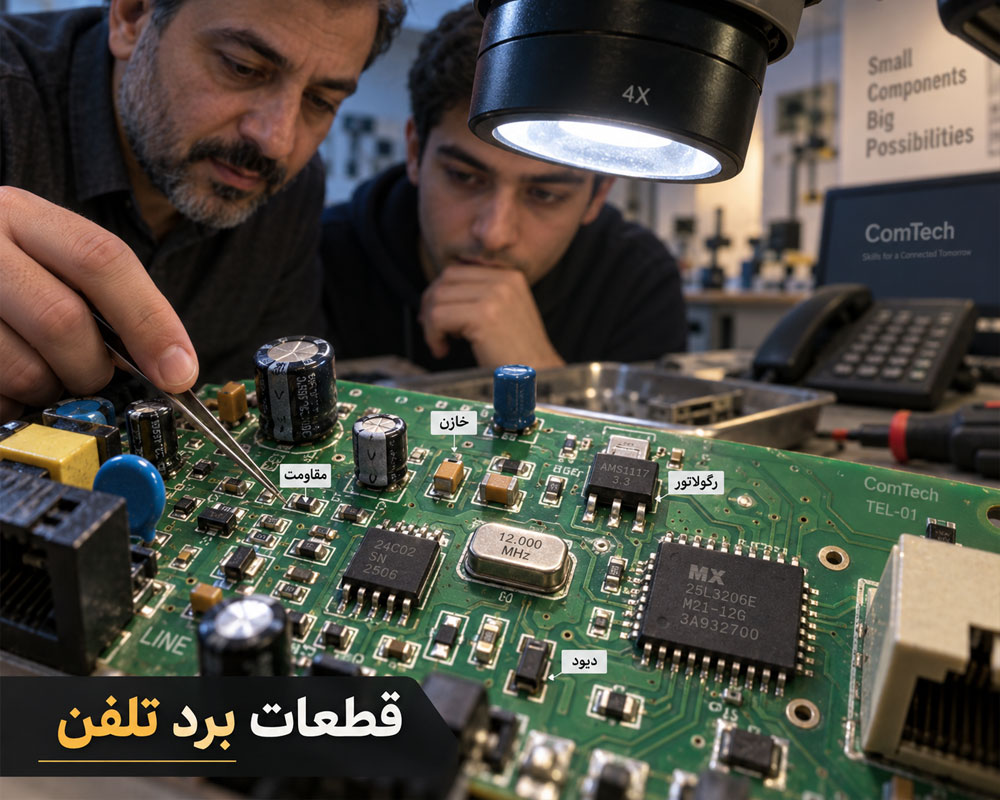

آموزش قطعات الکترونیکی پرکاربرد روی برد تلفن

قبل از تعمیر برد، هنرجو باید قطعات اصلی را بشناسد و بتواند تست اولیه آنها را انجام دهد. در این بخش قطعاتی که بیشترین کاربرد را در برد تلفن دارند بررسی می‌شوند.

شناخت قطعات SMD و DIP در برد تلفن

• مقاومت (Resistor)
• خازن (Capacitor)
• دیود (Diode)
• دیود زنر (Zener Diode)
• دیود محافظ (TVS Diode)
• ترانزیستور (Transistor)
• ماسفت (MOSFET)
• سلف (Inductor)
• کریستال (Crystal)
• رگولاتور خطی (LDO Regulator)
• مبدل DC-DC
• حافظه EEPROM
• حافظه فلش (Flash Memory)

تست اولیه قطعات با مولتی‌متر دیجیتال

هنرجو با حالت‌های Resistance، Continuity و Diode Test مولتی‌متر آشنا می‌شود و یاد می‌گیرد چه قطعاتی را می‌توان داخل مدار بررسی کرد و چه زمانی نتیجه تست داخل برد قابل اعتماد نیست.

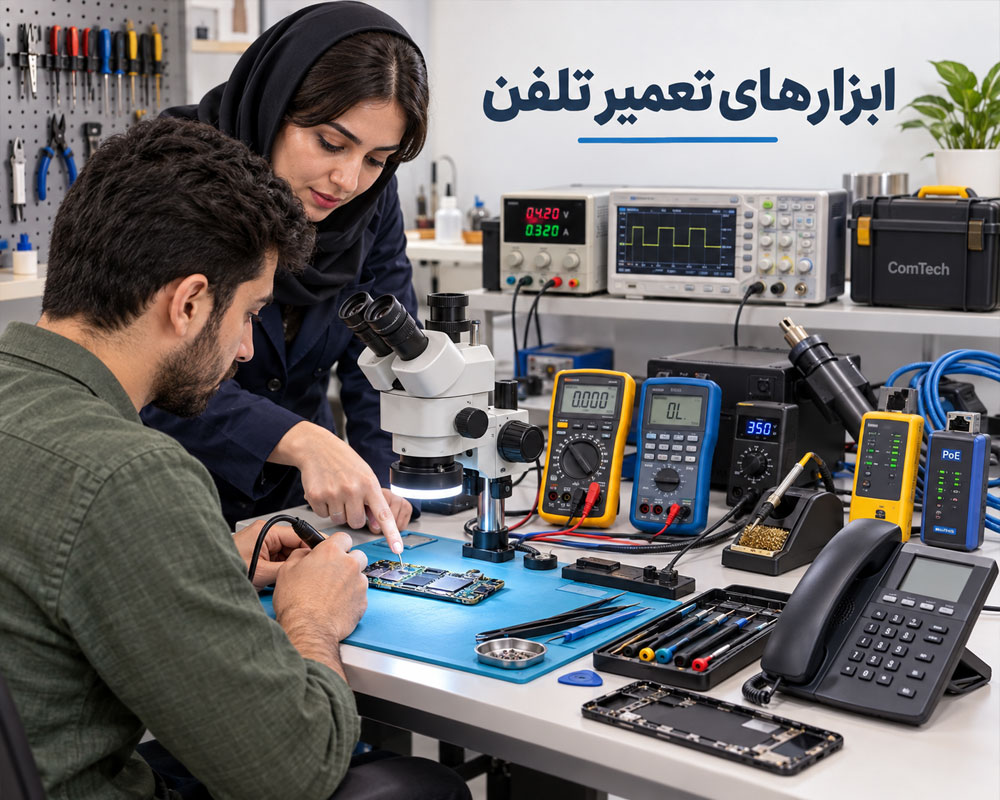

آموزش کار با ابزارهای تعمیر انواع تلفن

در این دوره ابزارها فقط معرفی نمی‌شوند و هنرجو یاد می‌گیرد هر ابزار در کدام مرحله عیب‌یابی کاربرد دارد.

ابزارهای ضروری برای شروع تعمیر برد تلفن

• مولتی‌متر دیجیتال (Digital Multimeter)
• منبع تغذیه آزمایشگاهی (DC Power Supply)
• هویه تعمیراتی (Soldering Iron)
• هیتر هوای گرم (Hot Air Station)
• میکروسکوپ تعمیراتی (Repair Microscope)
• اسیلوسکوپ (Oscilloscope)
• LCR Meter در تست قطعات خاص
• تستر کابل شبکه (Network Cable Tester)
• تستر PoE برای تلفن‌های تحت شبکه

انتخاب ابزار مناسب براساس نوع خرابی دستگاه

برای مثال خرابی یک کلید معمولاً با Multimeter قابل بررسی است، اما برای مشاهده ناپایداری تغذیه یا سیگنال Clock استفاده از Oscilloscope نتیجه دقیق‌تری خواهد داشت.

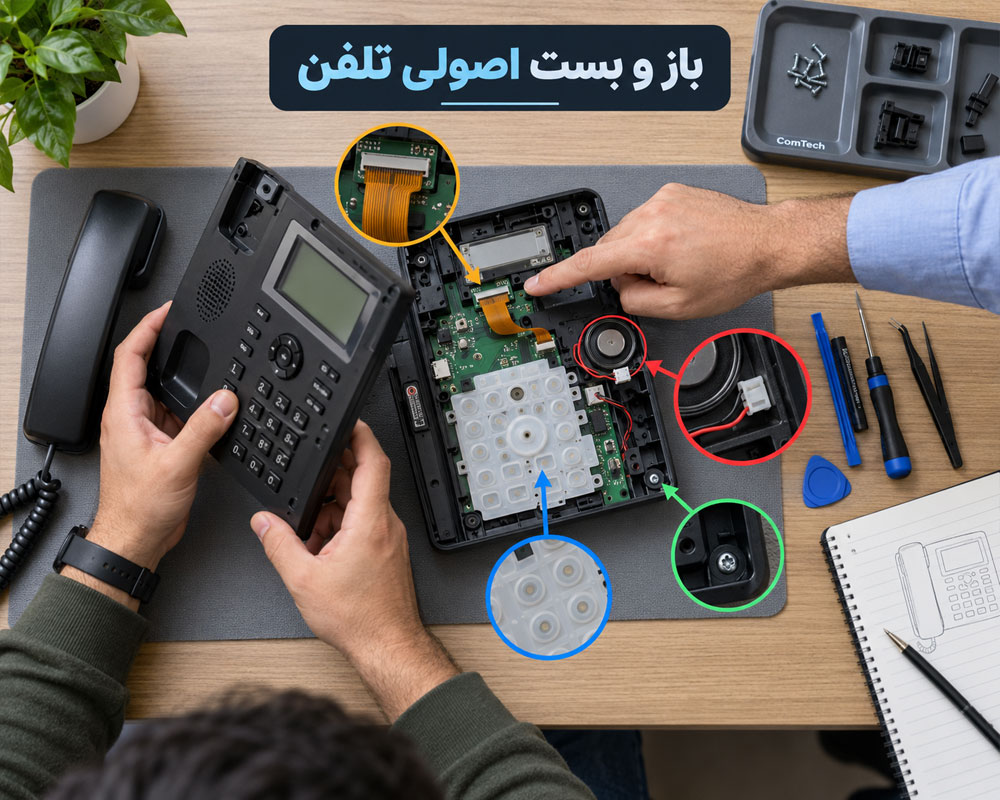

آموزش باز و بست تلفن بدون آسیب برد

بسیاری از خرابی‌های ثانویه هنگام باز کردن قاب ایجاد می‌شوند. کابل فلت (Flat Cable)، سوکت نمایشگر و سیم اسپیکر از قسمت‌هایی هستند که در باز و بست اشتباه آسیب می‌بینند.

باز کردن اصولی قاب و قطعات داخلی تلفن

• پیدا کردن پیچ‌های مخفی
• باز کردن خارهای قاب بدون شکستگی
• جدا کردن فلت LCD
• باز کردن سوکت‌های Speaker و Microphone
• خارج کردن صفحه‌کلید (Keypad)
• باز کردن برد بدون فشار مکانیکی

ثبت وضعیت دستگاه قبل از شروع تعمیرات

قبل از باز کردن دستگاه بهتر است مدل، ایراد اعلام‌شده، وضعیت نمایشگر، صدای دستگاه، کلیدهای خراب و نوع تغذیه ثبت شود تا بعد از تعمیر امکان مقایسه دقیق وجود داشته باشد.

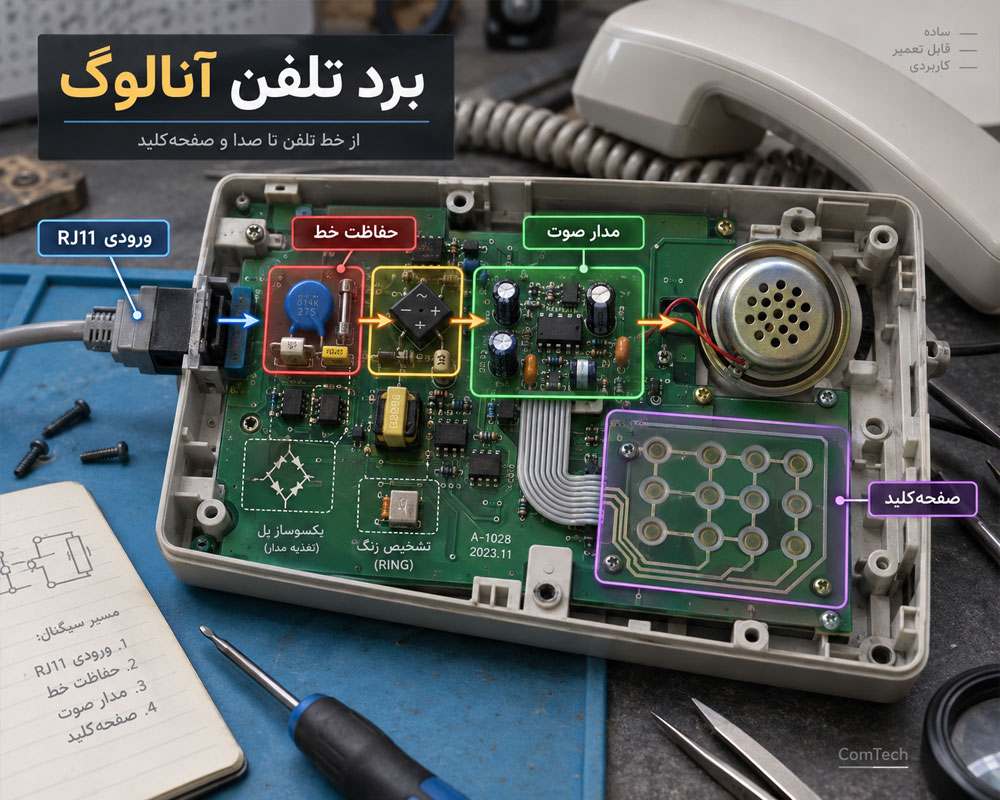

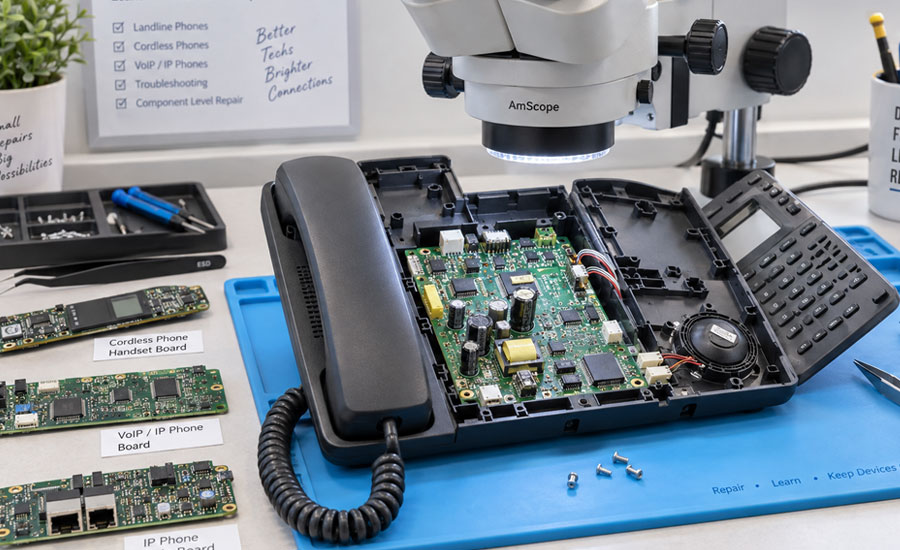

آموزش ساختار برد تلفن رومیزی آنالوگ ساده

تلفن رومیزی آنالوگ معمولاً از چند بلوک اصلی تشکیل شده است. شناخت این بلوک‌ها باعث می‌شود تعمیرکار هنگام مشاهده یک برد جدید سردرگم نشود.

شناخت مسیر ورودی خط تا مدار صوت

• سوکت خط (RJ11)
• مدار حفاظت ورودی (Line Protection)
• پل دیود (Bridge Rectifier)
• مدار قطع و وصل خط (Hook Circuit)
• مدار تشخیص زنگ (Ring Detector)
• مدار شماره‌گیری DTMF
• مدار صوت (Audio Circuit)
• میکروفون (Microphone)
• گیرنده گوشی (Receiver)
• صفحه‌کلید (Key Matrix)

پیدا کردن بلوک خراب با بررسی مسیر مدار

برای مثال اگر تلفن بوق دارد ولی صدای میکروفون ارسال نمی‌شود، لازم نیست تمام برد بررسی شود. تمرکز ابتدا روی Microphone، مسیر ارسال صوت و قطعات مرتبط قرار می‌گیرد.

آموزش ایمنی هنگام کار با خط تلفن

خط تلفن فقط یک سیگنال صوتی ساده نیست و هنگام زنگ خوردن ممکن است ولتاژ AC قابل توجهی روی خط وجود داشته باشد. بنابراین تست برد متصل به خط باید با شناخت مناسب انجام شود.

شناخت بخش‌های حساس هنگام اندازه‌گیری تلفن آنالوگ

• ورودی RJ11
• مدار Ring
• قطعات حفاظت خط
• پل دیود
• بخش رابط خط و مدار داخلی

استفاده از شبیه‌ساز خط برای تست مطمئن

در محیط تعمیرگاهی استفاده از شبیه‌ساز خط (Telephone Line Simulator) یا سانترال آزمایشگاهی می‌تواند تست بسیاری از خرابی‌ها را ساده‌تر و کنترل‌شده‌تر کند.

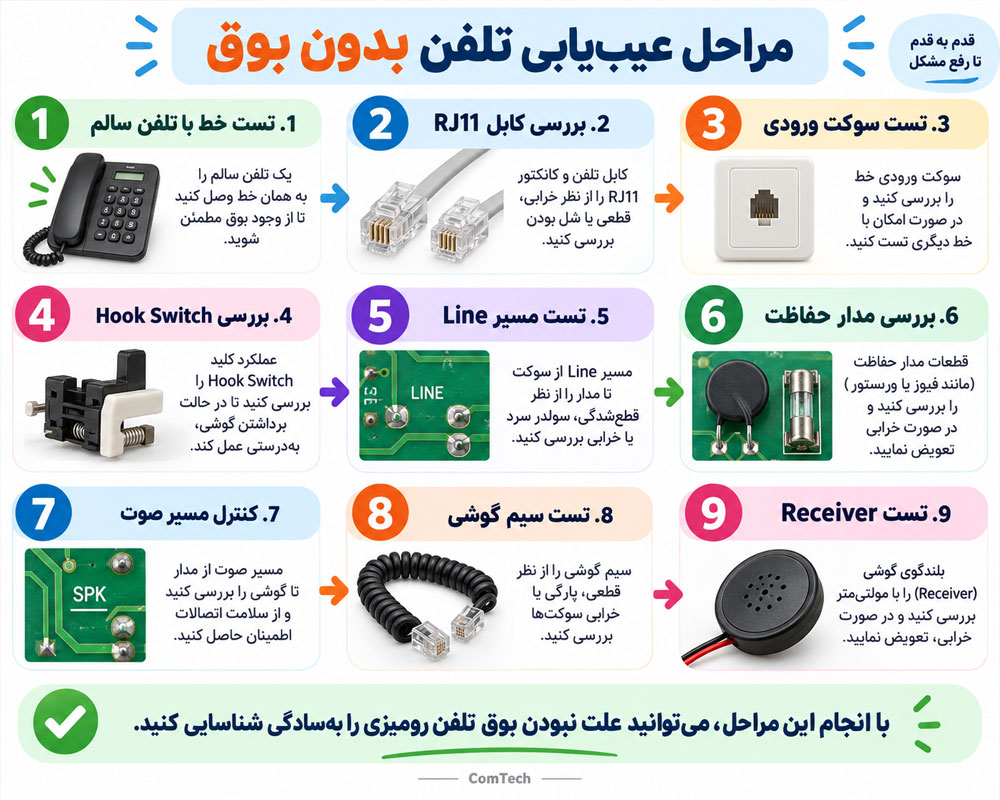

آموزش عیب‌یابی تلفن رومیزی بدون صدای بوق

یکی از خرابی‌های متداول تلفن رومیزی، نداشتن بوق خط (No Dial Tone) است. این ایراد می‌تواند از خط، کابل، سوکت، Hook Switch یا مدار صوت ایجاد شود.

مراحل تست تلفن رومیزی که بوق ندارد

1. تست خط با تلفن سالم
2. بررسی کابل RJ11
3. تست سوکت ورودی
4. بررسی Hook Switch
5. تست مسیر Line
6. بررسی مدار حفاظت
7. کنترل مسیر صوت
8. تست سیم گوشی (Handset Cord)
9. تست Receiver

تفکیک خرابی خط تلفن از خرابی دستگاه

قبل از باز کردن دستگاه باید مطمئن شد خط ورودی سالم است. این روش ساده از تعمیر غیرضروری بسیاری از تلفن‌های سالم جلوگیری می‌کند.

آموزش تعمیر تلفنی که هنگام تماس زنگ نمی‌خورد

اگر تماس وارد تلفن می‌شود ولی صدای Ring شنیده نمی‌شود، بخش زنگ باید جداگانه بررسی شود.

تست مدار زنگ و قطعات مرتبط تلفن

• تنظیم Ring Volume
• بلندگو یا Buzzer
• ترانزیستور Driver
• مدار Ring Detector
• مقاومت و خازن مسیر
• مسیر PCB

تشخیص خرابی تنظیمات از ایراد سخت‌افزاری زنگ

در بعضی مدل‌ها قطع شدن زنگ فقط ناشی از تنظیمات دستگاه است. بنابراین قبل از باز کردن برد، تنظیم Ring و حالت Silent بررسی می‌شود.

آموزش تعمیر صفحه‌کلید تلفن و شماره‌گیری DTMF

خرابی کلیدها ممکن است از لاستیک رسانا (Rubber Keypad)، کثیفی Contactها، قطعی مسیر یا مشکل ماتریس کلید ایجاد شود.

تست ماتریس کلیدهای Row و Column تلفن

اگر چند کلید مشخص به‌صورت هم‌زمان از کار افتاده باشند، احتمال خرابی یک مسیر مشترک Row یا Column وجود دارد.

تعمیر کلیدهای کم‌حساس و قطع‌شده دستگاه

ابتدا سطح Contact و Rubber Pad بررسی می‌شود و سپس مسیر PCB تا پردازنده یا مدار اسکن کلیدها اندازه‌گیری خواهد شد.

آموزش تعمیر مدار صوت تلفن رومیزی و سانترال

خرابی صدا می‌تواند به شکل قطع کامل، صدای ضعیف، نویز، خش‌خش یا یک‌طرفه بودن مکالمه ظاهر شود.

شناخت مسیر ارسال و دریافت صدای تلفن

• میکروفون (Microphone)
• گیرنده گوشی (Receiver)
• تقویت‌کننده صوت (Audio Amplifier)
• کدک صوتی (Audio CODEC)
• خازن‌های Coupling
• مقاومت‌های Bias
• سوکت Handset

دنبال کردن سیگنال صوت با اسیلوسکوپ تعمیراتی

در مرحله نیمه‌حرفه‌ای، هنرجو نحوه مشاهده سیگنال صوت روی نقاط مناسب مدار را یاد می‌گیرد تا مشخص شود صدا در کدام مرحله قطع یا تضعیف شده است.

آموزش رفع نویز و خش‌خش تلفن هنگام مکالمه

نویز همیشه به معنی خرابی IC صوت نیست. کابل خراب، سوکت اکسیدشده، لحیم سرد، خازن معیوب یا تغذیه نامناسب نیز می‌تواند باعث Noise شود.

بررسی مسیر صوت برای یافتن منبع نویز

در کلاس روش مقایسه صدای Handset، Speakerphone و Headset آموزش داده می‌شود تا مشخص شود ایراد در بخش مشترک قرار دارد یا فقط مربوط به یکی از مسیرها است.

تست لحیم سرد و اتصالات مکانیکی مدار صوت

قبل از تعویض CODEC یا Amplifier، سوکت‌ها، فلت‌ها، اتصال Speaker و لحیم‌های مشکوک بررسی می‌شوند.

آموزش تعمیر نمایشگر LCD تلفن‌های رومیزی دیجیتال

مشکلات LCD شامل صفحه سفید، خطوط ناقص، کم‌رنگ شدن تصویر یا روشن نشدن Backlight است.

تست تغذیه نمایشگر و کابل فلت LCD

• ولتاژ تغذیه LCD
• کانکتور و Flat Cable
• Backlight
• درایور نمایشگر
• خطوط Data و Clock

تفکیک خرابی نمایشگر از ایراد برد اصلی

اگر تغذیه و فرمان به LCD وجود داشته باشد ولی تصویر ایجاد نشود، احتمال خرابی خود نمایشگر بیشتر می‌شود. در غیر این صورت باید مسیر روی برد بررسی شود.

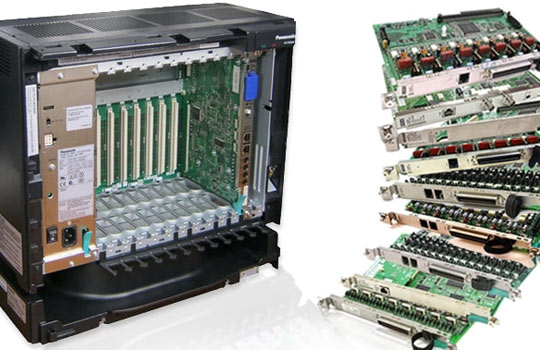

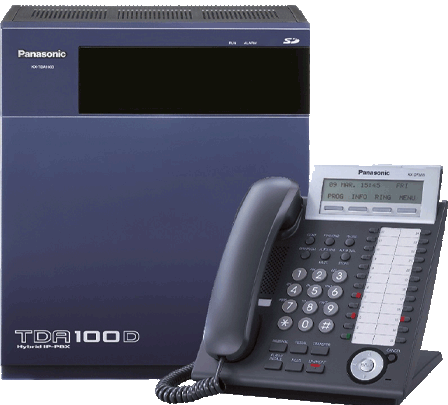

آموزش تلفن سانترال و تفاوت مدل‌های مختلف

تلفن سانترال ممکن است آنالوگ، دیجیتال اختصاصی یا IP باشد. این تفاوت روی روش تست و ابزار موردنیاز تأثیر مستقیم دارد.

مقایسه تلفن Analog Digital و IP سانترال

تشخیص نوع سانترال قبل از اتصال دستگاه

اتصال تلفن دیجیتال اختصاصی به پورت نامناسب می‌تواند باعث عملکرد نادرست شود. بنابراین نوع پورت و سازگاری مدل باید قبل از تست مشخص شود.

آموزش تعمیر تلفن‌های سانترال پاناسونیک سری KX

در بخش عملی، ساختار مدل‌های متداول Panasonic بررسی می‌شود تا هنرجو با تلفن‌های سانترال رایج بازار آشنا شود.

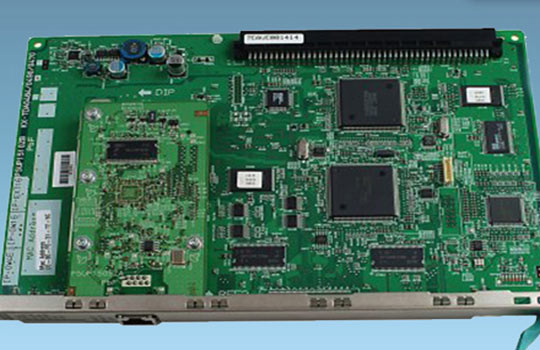

بررسی بخش‌های اصلی برد تلفن Panasonic سانترال

• مدار Power
• مدار ارتباط با PBX
• پردازنده (MCU)
• کریستال و Clock
• Audio CODEC
• Key Matrix
• LCD
• EEPROM

عیب‌یابی مدل‌های KX-T7730 و مدل‌های مشابه

ایرادهایی مانند روشن نشدن، قطع صدا، خرابی کلید، عدم شناسایی داخلی و ایراد LCD روی ساختار مدل‌های متداول بررسی می‌شوند.

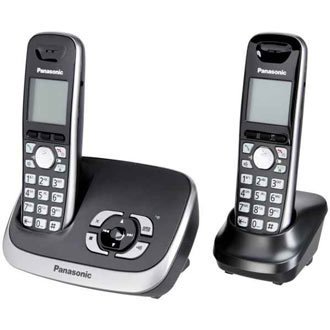

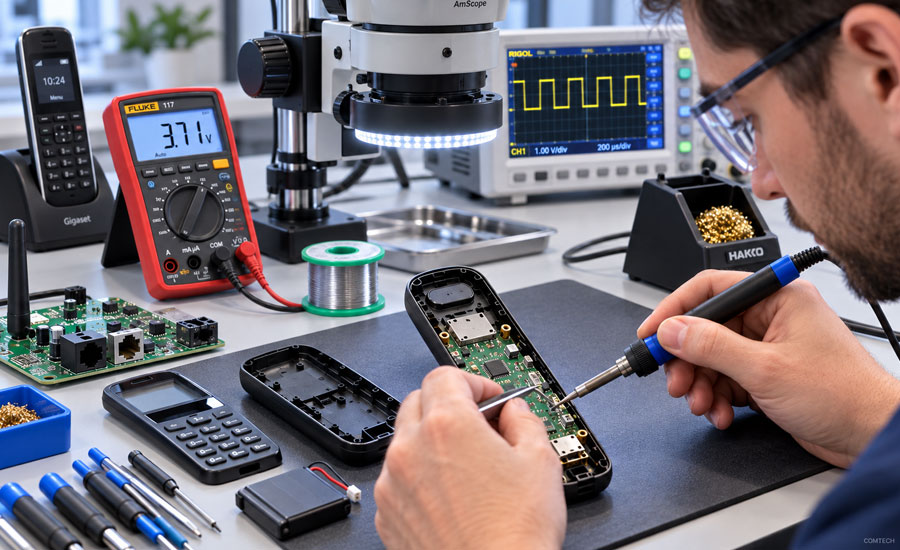

آموزش تعمیر تلفن بی‌سیم Cordless از پایه

تلفن بی‌سیم معمولاً از پایه (Base Unit) و گوشی (Handset) تشکیل شده است. تعمیرکار باید بتواند تشخیص دهد ایراد در کدام قسمت قرار دارد.

شناخت قطعات اصلی Base و Handset بی‌سیم

• آداپتور (Adapter)
• مدار شارژ (Charging Circuit)
• باتری (Battery)
• پردازنده (MCU)
• بخش رادیویی (RF Section)
• کریستال (Crystal)
• آنتن (Antenna)
• میکروفون
• اسپیکر
• صفحه‌کلید
• نمایشگر

تشخیص خرابی پایه از خرابی گوشی بی‌سیم

اگر امکان استفاده از Base یا Handset سالم مشابه وجود داشته باشد، با جابه‌جایی و Registration می‌توان بخش معیوب را سریع‌تر مشخص کرد.

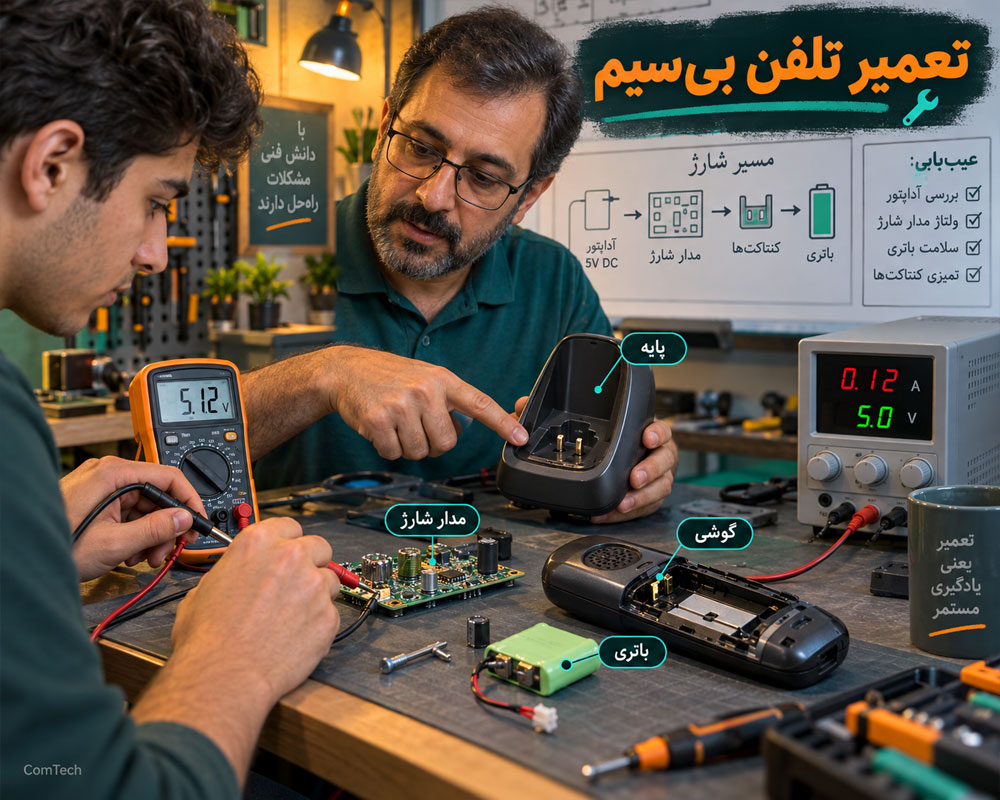

آموزش تعمیر تلفن بی‌سیمی که شارژ نمی‌شود

خرابی شارژ یکی از شایع‌ترین مشکلات Cordless Phone است و همیشه به معنی خراب بودن باتری نیست.

ترتیب تست مدار شارژ و باتری تلفن

1. اندازه‌گیری ولتاژ باتری
2. بررسی آداپتور
3. تمیز کردن Contact شارژ
4. بررسی مسیر شارژ روی PCB
5. تست قطعات سوئیچینگ
6. بررسی IC شارژ در مدل‌های مربوط

تشخیص باتری ضعیف از مصرف بالای برد

اگر باتری سالم سریع تخلیه شود، Current Consumption گوشی بررسی می‌شود تا مشخص شود برد در حالت Standby مصرف غیرعادی دارد یا خیر.

آموزش منبع تغذیه برای عیب‌یابی تلفن بی‌سیم

منبع تغذیه آزمایشگاهی (Bench Power Supply) یکی از ابزارهای بسیار کاربردی برای بررسی برد خاموش و اندازه‌گیری مصرف جریان است.

تحلیل جریان مصرف برای یافتن نوع خرابی

مصرف صفر، مصرف بیش از حد یا تغییرات غیرعادی Current می‌تواند تعمیرکار را به سمت قطعی ورودی، Short Circuit یا مشکل Boot هدایت کند.

تعیین محدودیت جریان قبل از روشن کردن برد

Current Limit منبع تغذیه باید قبل از اتصال تنظیم شود تا در صورت وجود اتصال کوتاه، آسیب بیشتری به برد وارد نشود.

آموزش تعمیر ارتباط گوشی و پایه تلفن بی‌سیم

پیغام‌هایی مانند Searching، No Base یا Registration Failed می‌توانند به تنظیمات Pairing یا بخش RF مربوط باشند.

بررسی Registration قبل از تعمیر مدار RF

ابتدا Reset و Registration صحیح انجام می‌شود و در صورت باقی ماندن مشکل، تغذیه بخش RF، Crystal و مسیر آنتن بررسی خواهند شد.

تشخیص ایراد تنظیمات از خرابی مدار رادیویی

قبل از دستکاری بخش RF باید مطمئن شد مشکل با Pair کردن مجدد یا تنظیمات دستگاه قابل رفع نیست.

آموزش مقدماتی بخش RF تلفن‌های بی‌سیم دیجیتال

در سطح نیمه‌حرفه‌ای ساختار عمومی بخش RF آموزش داده می‌شود تا هنرجو بتواند خرابی‌های پایه‌ای این قسمت را تشخیص دهد.

شناخت آنتن کریستال و آی‌سی RF دستگاه

• RF Transceiver
• Antenna
• Matching Network
• Reference Crystal
• RF Power Supply

بررسی بخش RF بدون تغییر تنظیمات فرکانسی حساس

تمرکز دوره روی تشخیص خرابی سخت‌افزاری است و ورود به تنظیمات تخصصی RF یا کالیبراسیون دقیق تجهیزات رادیویی در سطح دوره‌های پیشرفته قرار می‌گیرد.

آموزش تعمیر مدار صوت تلفن بی‌سیم دیجیتال

قطع صدای میکروفون، صدای ضعیف Speaker یا خرابی Speakerphone از ایرادهای رایج تلفن بی‌سیم هستند.

تست مسیر Microphone و Speaker در Handset

ابتدا قطعات مکانیکی و اتصالات بررسی شده و سپس مسیر صوت تا Audio CODEC یا پردازنده دنبال می‌شود.

مقایسه مسیر Handset و Speakerphone برای عیب‌یابی

اگر یکی از خروجی‌ها سالم باشد، می‌توان از بخش سالم برای محدود کردن محدوده خرابی استفاده کرد.

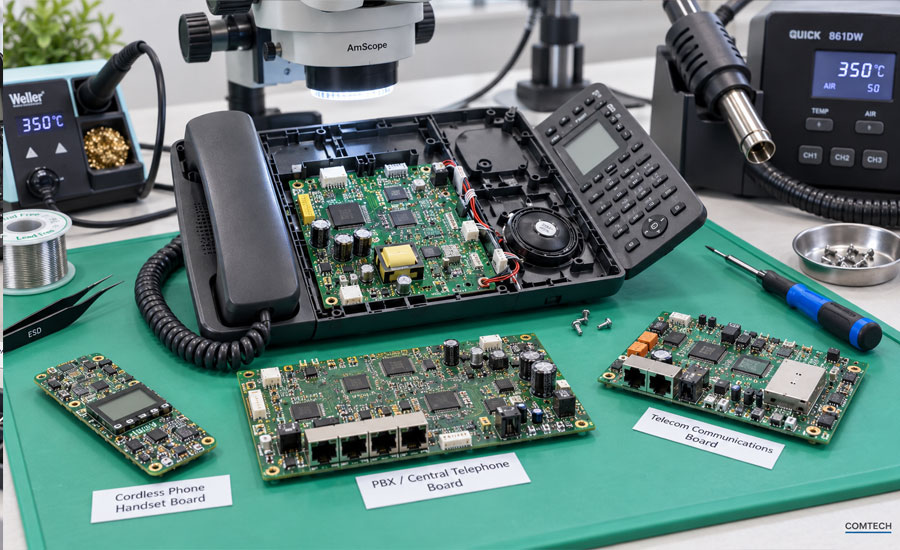

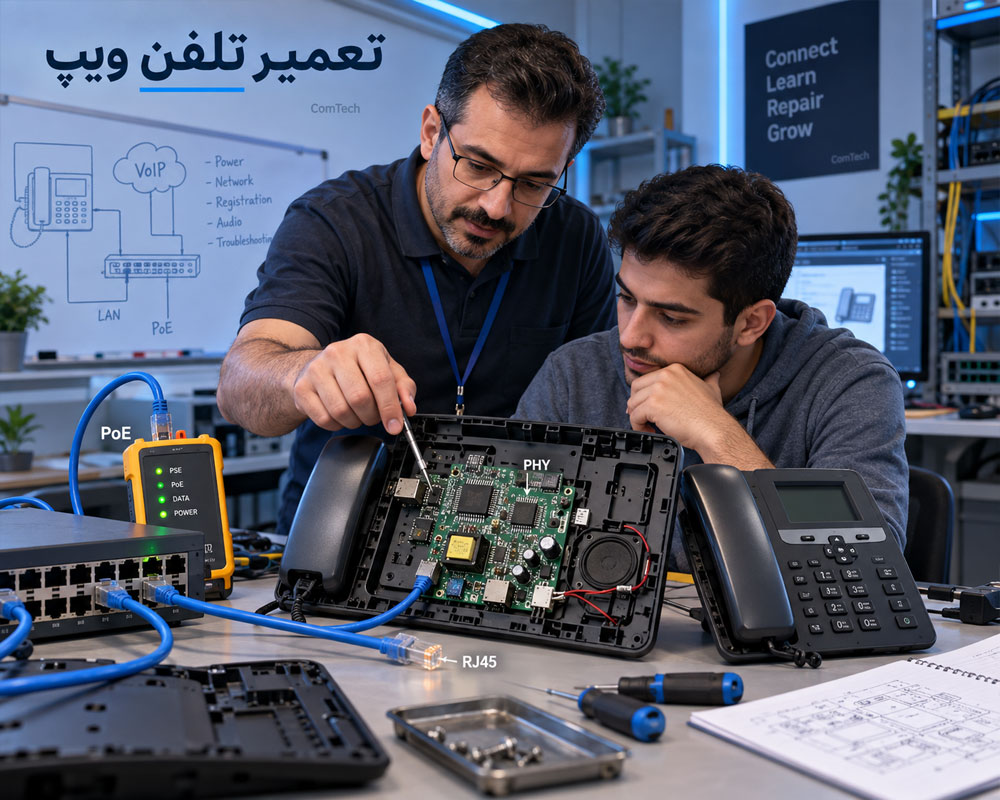

آموزش تعمیر تلفن VoIP و IP Phone

تلفن VoIP ترکیبی از برد الکترونیکی و تجهیزات شبکه است. تعمیرکار باید علاوه بر Power و Audio بتواند مشکلات Ethernet و تنظیمات SIP را نیز از خرابی سخت‌افزاری جدا کند.

شناخت بلوک‌های اصلی تلفن تحت شبکه IP

• ورودی شبکه (RJ45)
• مگنت شبکه (Ethernet Magnetics)
• تراشه PHY
• مدار PoE
• DC-DC Converter
• پردازنده اصلی (CPU / SoC)
• حافظه RAM
• حافظه Flash
• Audio CODEC
• LCD
• Keypad

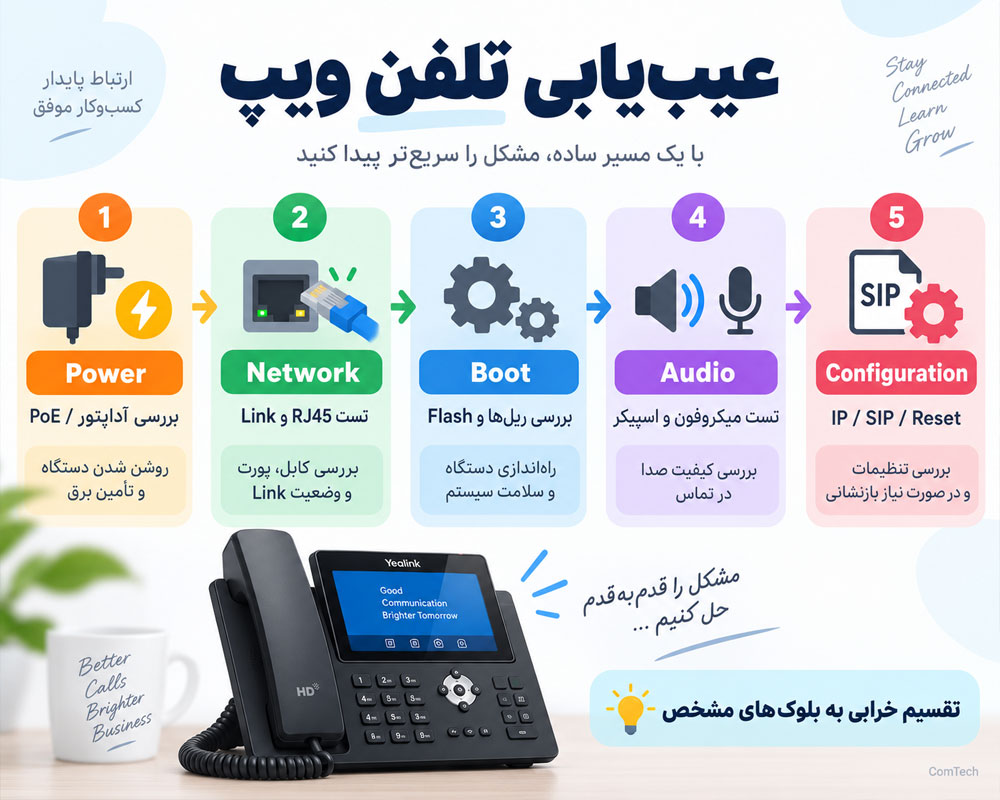

تقسیم خرابی IP Phone به بلوک‌های مشخص

ایرادها به پنج گروه اصلی Power، Network، Boot، Audio و Configuration تقسیم می‌شوند تا تعمیرکار مسیر تست مشخصی داشته باشد.

آموزش مدار PoE تلفن ویپ برای تعمیرکاران

بسیاری از IP Phoneها برق خود را از شبکه با فناوری PoE یا Power over Ethernet دریافت می‌کنند.

شناخت مسیر ورودی PoE تا مبدل DC-DC

• RJ45
• Ethernet Magnetics
• Bridge Rectifier
• مدار حفاظت
• PoE PD Controller
• MOSFET
• DC-DC Converter

مقایسه روشن شدن دستگاه با PoE و آداپتور

اگر دستگاه با Adapter روشن شود ولی با PoE روشن نشود، محدوده خرابی معمولاً به بخش ورودی PoE و مدارهای قبل از تغذیه مشترک محدود می‌شود.

آموزش تعمیر تلفن ویپ که روشن نمی‌شود

در تلفن تحت شبکه ابتدا مشخص می‌شود دستگاه با آداپتور، PoE یا هیچ‌کدام روشن نمی‌شود.

بررسی مرحله‌ای مدار Power تلفن IP Phone

1. بررسی ورودی تغذیه
2. تست حفاظت ورودی
3. اندازه‌گیری خروجی DC-DC
4. بررسی ریل 5V و 3.3V در صورت وجود
5. بررسی ریل‌های پایین‌تر پردازنده
6. تست اتصال کوتاه

استفاده از مقاومت ریل برای تشخیص اتصال کوتاه

قبل از تزریق ولتاژ به ریل، مقاومت آن نسبت به GND بررسی می‌شود و فقط بعد از شناخت ولتاژ صحیح ریل وارد تست‌های بعدی می‌شویم.

آموزش تعمیر پورت LAN تلفن‌های تحت شبکه

اگر تلفن روشن باشد ولی Ethernet Link ایجاد نشود، مسیر شبکه باید بررسی شود.

تست سوکت RJ45 مگنت شبکه و PHY

• کابل سالم
• Network Switch سالم
• پین‌های RJ45
• Ethernet Magnetics
• محافظ ESD
• تغذیه PHY
• Clock

تشخیص خرابی شبکه قبل از تعویض تراشه PHY

قبل از تعویض PHY باید کابل، سوکت، Magnetics، Clock و Power Rail آن بررسی شوند؛ زیرا بسیاری از خرابی‌ها خارج از خود IC هستند.

آموزش مفاهیم شبکه موردنیاز تعمیرکار تلفن VoIP

تعمیرکار تلفن ویپ لازم نیست Network Administrator باشد، اما باید چند مفهوم اصلی شبکه را بشناسد.

تنظیم IP و Gateway و DNS تلفن

• IP Address
• Subnet Mask
• Default Gateway
• DNS Server
• DHCP
• MAC Address
• VLAN در سطح آشنایی

تشخیص ایراد سخت‌افزار از تنظیم نادرست شبکه

اگر دستگاه Link دارد و از DHCP آدرس IP دریافت می‌کند، بخش زیادی از سخت‌افزار شبکه فعال است و باید تنظیمات سرویس بررسی شود.

آموزش SIP برای عیب‌یابی تلفن‌های تحت شبکه

SIP یا Session Initiation Protocol یکی از پروتکل‌های رایج برای راه‌اندازی تماس در سیستم‌های VoIP است.

شناخت SIP Account و Server و Registration

هنرجو با اطلاعات اصلی مانند SIP User، Password، SIP Server و Registration Status آشنا می‌شود.

تشخیص Registration Failed بدون باز کردن دستگاه

قبل از تعمیر سخت‌افزاری، صحت Network، Account، Server Address و Password بررسی می‌شوند.

آموزش RTP و مشکل صدای یک‌طرفه در ویپ

برقراری تماس به معنی سالم بودن کامل مسیر صوت نیست. در بسیاری از سیستم‌ها انتقال Media با RTP انجام می‌شود.

تفکیک مشکل SIP از ایراد مسیر RTP

اگر تماس برقرار شود ولی یک طرف صدا نداشته باشد، علاوه بر Audio Circuit باید Network و مسیر RTP نیز بررسی شوند.

شناخت One Way Audio برای تعمیرکار نیمه‌حرفه‌ای

One-Way Audio ممکن است از Network، NAT، Firewall یا Configuration باشد و نباید بلافاصله به خرابی Audio CODEC نسبت داده شود.

آموزش اولیه Wireshark برای تست تلفن VoIP

Wireshark یک Packet Analyzer است که در سطح نیمه‌حرفه‌ای می‌تواند به تشخیص برخی خطاهای VoIP کمک کند.

مشاهده پیام‌های SIP هنگام ثبت تلفن روی سرور

هنرجو با مفهوم Packet Capture آشنا می‌شود و می‌بیند تلفن هنگام Registration چه درخواست‌هایی ارسال می‌کند.

تشخیص ارسال درخواست از سمت تلفن ویپ

اگر دستگاه Packet ارسال کند ولی پاسخ دریافت نکند، مسیر بررسی با تلفنی که اصلاً Traffic تولید نمی‌کند متفاوت خواهد بود.

آموزش Firmware و Factory Reset تلفن‌های ویپ

برخی ایرادهای IP Phone از تنظیمات یا Firmware ایجاد می‌شوند و بدون تعمیر برد قابل رفع هستند.

آشنایی با Reset و Upgrade نرم‌افزار تلفن

• Factory Reset
• Web Interface
• Firmware Update
• Backup Configuration در مدل‌های مربوط
• Provisioning در سطح مقدماتی

بررسی مدل دقیق قبل از آپدیت Firmware دستگاه

فایل Firmware باید متناسب با مدل و Hardware Revision دستگاه انتخاب شود تا از ایجاد Boot Failure جلوگیری شود.

آموزش عیب‌یابی تلفن ویپ گیرکرده روی لوگو

توقف دستگاه روی Logo می‌تواند از Firmware، Flash Memory، تغذیه یا بخش پردازنده ایجاد شود.

تست تغذیه قبل از بررسی حافظه و Firmware

ابتدا Railهای اصلی، افت ولتاژ و ناپایداری Power بررسی می‌شوند. در صورت سالم بودن تغذیه، مراحل Recovery نرم‌افزاری بررسی خواهد شد.

تشخیص Boot Loop ناشی از تغذیه ناپایدار

اگر ولتاژ هنگام Boot افت کند یا Ripple زیادی داشته باشد، دستگاه ممکن است دائماً Restart شود و ظاهراً شبیه خرابی Firmware دیده شود.

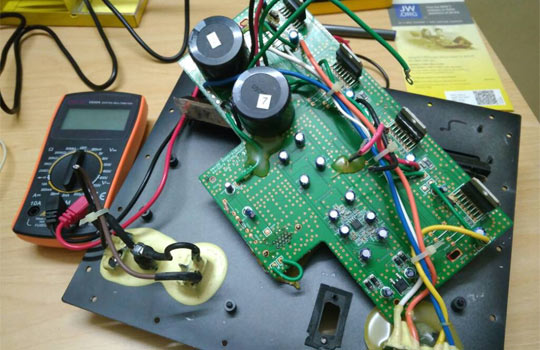

آموزش اندازه‌گیری ریل‌های تغذیه روی برد تلفن

ولتاژگیری اصولی یکی از مهارت‌های اصلی دوره است. هنرجو یاد می‌گیرد از ورودی برد شروع کند و مرحله‌به‌مرحله تا ریل‌های اصلی پیش برود.

ترتیب صحیح بررسی ولتاژهای اصلی روی برد

1. Input Voltage
2. Fuse یا Protection
3. Primary Regulator
4. 3.3V Rail
5. 1.8V Rail در مدل‌های مربوط
6. Core Voltage در دستگاه‌های دیجیتال
7. Audio Supply
8. LCD Supply

ثبت ولتاژها برای مقایسه هنگام عیب‌یابی بعدی

یادداشت Test Pointها و ولتاژهای سالم روی بردهای مختلف می‌تواند در تعمیر مدل مشابه بسیار مفید باشد.

آموزش تشخیص اتصال کوتاه روی بردهای تلفن

اتصال کوتاه (Short Circuit) یکی از دلایل روشن نشدن یا مصرف بالای دستگاه است.

تست مقاومت ریل‌ها قبل از روشن کردن برد

مقاومت Rail نسبت به Ground بررسی می‌شود و در صورت مشاهده مقدار غیرعادی، قطعات همان ریل مورد بررسی قرار می‌گیرند.

استفاده از دوربین حرارتی در عیب‌یابی برد

در سطح نیمه‌حرفه‌ای، دوربین حرارتی (Thermal Camera) برای پیدا کردن قطعه‌ای که بیش از حد گرم می‌شود معرفی می‌شود.

آموزش لحیم‌کاری SMD برای تعمیر برد تلفن

مهارت لحیم‌کاری مناسب باعث می‌شود تعمیر قطعه باعث آسیب جدید به PCB نشود.

کار با هویه و هیتر برای قطعات SMD

• استفاده از Flux
• کنترل دمای هویه
• تنظیم Air Flow هیتر
• تعویض مقاومت و خازن SMD
• تعویض سوکت
• تعویض Transistor و MOSFET
• تمیز کردن Pad

کنترل برد زیر میکروسکوپ بعد از لحیم‌کاری

پس از تعمیر، محل لحیم از نظر اتصال ناقص، Bridge و آسیب Pad بررسی می‌شود و سپس تست الکتریکی انجام خواهد شد.

آموزش ترمیم مسیر PCB در برد تلفن

در دستگاه‌های ضربه‌خورده یا تعمیرشده قبلی ممکن است Track یا Pad از برد جدا شده باشد.

پیدا کردن مسیر قطع‌شده با تست Continuity

با دنبال کردن مسیر و تست اتصال می‌توان نقطه قطعی را مشخص کرد و در صورت امکان مسیر را به‌صورت اصولی ترمیم کرد.

استفاده از سیم جامپر برای مسیرهای کم‌جریان

نوع سیم، محل اتصال و نحوه مهار آن باید براساس مسیر مدار انتخاب شود تا تعمیر پایدار باقی بماند.

آموزش برندهای تلفن پرکاربرد در بازار تعمیرات

در دوره تلاش می‌شود ساختار برندهای مختلف دیده شود تا هنرجو به یک مدل محدود نشود.

برندهای تلفن رومیزی بی‌سیم و ویپ دوره

• پاناسونیک (Panasonic)
• گرنداستریم (Grandstream)
• یالینک (Yealink)
• سیسکو (Cisco)
• آوایا (Avaya)
• ان‌ای‌سی (NEC)
• آلکاتل (Alcatel)
• موتورولا (Motorola)
• وی‌تک (VTech)
• یونیدن (Uniden)

یادگیری بلوک مدار به جای حفظ مدل‌ها

هدف این نیست که هنرجو فقط خرابی KX-T7730 یا یک مدل Yealink را یاد بگیرد؛ بلکه باید بتواند روی مدل جدید نیز بخش Power، Audio، Network و Control را تشخیص دهد.

جدول عیب‌یابی سریع مشکلات رایج انواع تلفن

شروع تعمیر از ساده‌ترین تست‌های قابل انجام

در عیب‌یابی اصولی ابتدا کابل، سوکت، آداپتور، باتری و تنظیمات بررسی می‌شوند و فقط در صورت نیاز وارد تعمیر برد می‌شویم.

جلوگیری از تعویض قطعه بدون اندازه‌گیری دقیق

تعویض IC بدون بررسی Power، Clock و قطعات اطراف می‌تواند هزینه تعمیر را بالا ببرد و احتمال تشخیص اشتباه را افزایش دهد.

آموزش مقدماتی تعمیر واکی تاکی و بی‌سیم رادیویی

واکی تاکی (Walkie Talkie) با تلفن بی‌سیم خانگی تفاوت دارد و ساختار آن بیشتر بر مدارهای RF فرستنده و گیرنده متکی است.

شناخت بلوک‌های مهم برد واکی تاکی رادیویی

• باتری (Battery)
• مدار Power
• فرستنده و گیرنده RF
• آنتن (Antenna)
• تقویت‌کننده توان RF
• میکروفون
• Audio Amplifier
• Speaker
• پردازنده

محدود کردن دوره به عیب‌یابی سخت‌افزاری پایه

در این سطح تمرکز روی تغذیه، باتری، صوت و خرابی‌های عمومی RF است و تنظیم تخصصی فرکانس و کالیبراسیون حرفه‌ای تجهیزات رادیویی در دوره پیشرفته بررسی می‌شود.

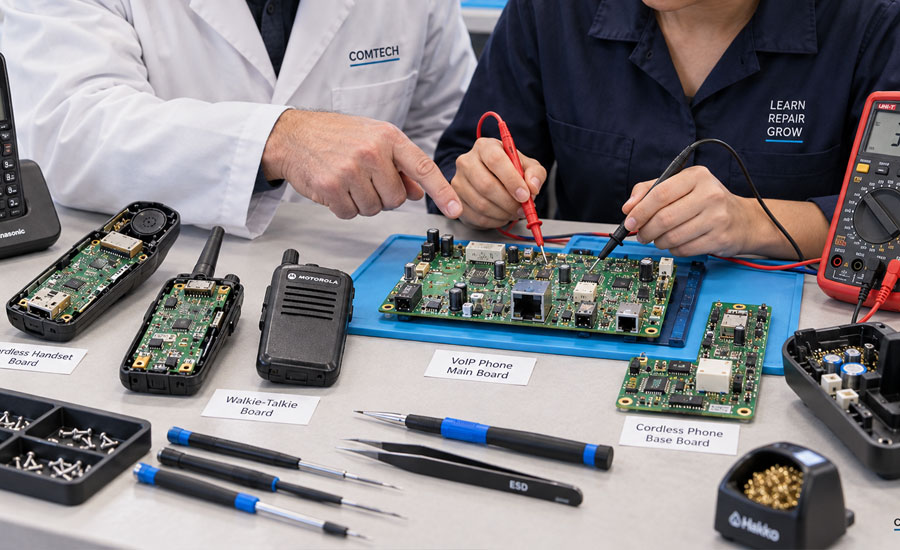

روش واقعی آموزش تعمیر تلفن در کارگاه عملی

هر دستگاه براساس یک فرآیند مشخص بررسی می‌شود تا هنرجو روش تعمیر منظم را یاد بگیرد.

مراحل عیب‌یابی از پذیرش تا تحویل دستگاه

1. ثبت مدل دستگاه
2. ثبت ایراد اعلام‌شده
3. تست اولیه
4. تشخیص نوع تلفن
5. بررسی تغذیه
6. بازرسی ظاهری برد
7. تست مقاومت ریل‌ها
8. ولتاژگیری
9. بررسی بلوک معیوب
10. تست قطعات
11. انجام تعمیر
12. مونتاژ دستگاه
13. تست تماس و صدا

تمرین عیب‌یابی توسط هنرجو قبل از پاسخ مدرس

در بخش عملی ابتدا هنرجو باید مسیر عیب‌یابی خود را مشخص کند و سپس نتیجه با روش مدرس مقایسه می‌شود.

پروژه‌های عملی برای یادگیری تعمیر انواع تلفن

تمرین‌های تعمیراتی مناسب سطح پایه و نیمه‌حرفه‌ای

• تعمیر تلفن رومیزی بدون بوق
• تعمیر تلفنی که زنگ نمی‌خورد
• رفع خرابی صفحه‌کلید
• تعمیر صدای ضعیف یا قطع‌شده
• رفع نویز و خش‌خش
• تعمیر LCD
• تعمیر تلفن بی‌سیم شارژنشونده
• تشخیص باتری خراب
• رفع مشکل No Base
• تعمیر IP Phone بدون Power
• تعمیر تلفن ویپ بدون PoE
• عیب‌یابی پورت LAN
• رفع SIP Registration Error
• Factory Reset و Firmware Update
• تشخیص اتصال کوتاه برد

تست نهایی دستگاه بعد از پایان تعمیرات

پس از تعمیر، فقط روشن شدن دستگاه بررسی نمی‌شود. تماس ورودی و خروجی، Microphone، Speaker، Keypad، LCD، Charging و Network متناسب با نوع تلفن تست می‌شوند.

مسیر یادگیری تعمیرات تلفن از مبتدی نیمه‌حرفه‌ای

حرکت از تست قطعه تا تشخیص بلوک معیوب

ابتدا تست قطعات پایه آموزش داده می‌شود و سپس هنرجو یاد می‌گیرد مجموعه قطعات را به‌عنوان یک بلوک عملکردی بررسی کند.

ترکیب دانش الکترونیک و شبکه در سطح کاربردی

در بخش VoIP، هنرجو هم‌زمان با Power و Board Repair، مفاهیم پایه Network و SIP را نیز در حد موردنیاز تعمیرکار یاد می‌گیرد.

توانایی هنرجو بعد از دوره تعمیرات تلفن

• شناخت انواع تلفن Analog، Digital و IP
• شناخت قطعات اصلی برد تلفن
• کار با Multimeter و Power Supply
• ولتاژگیری روی برد
• تشخیص Short Circuit
• تعمیر تلفن بدون بوق
• تعمیر مدار Ring
• تعمیر Keypad
• تعمیر Microphone و Speaker
• رفع نویز و قطعی صدا
• تعمیر LCD
• تعمیر مدار Charging تلفن بی‌سیم
• تشخیص خرابی Battery
• عیب‌یابی No Base
• آشنایی با بخش RF
• عیب‌یابی تلفن سانترال
• شناخت معماری IP Phone
• عیب‌یابی PoE
• تست پورت LAN
• تنظیم IP و Network
• آشنایی با SIP Registration
• تشخیص One-Way Audio
• Factory Reset تلفن ویپ
• Update کردن Firmware
• لحیم‌کاری SMD
• ترمیم مسیر PCB در سطح کاربردی

چک‌لیست مهارت نهایی تعمیرکار تلفن نیمه‌حرفه‌ای

• می‌تواند نوع دستگاه را قبل از تعمیر تشخیص دهد.
• می‌تواند برد را به چند بلوک اصلی تقسیم کند.
• می‌تواند مسیر Power را بررسی کند.
• می‌تواند مصرف جریان غیرعادی را تشخیص دهد.
• می‌تواند مدار Audio را بررسی کند.
• می‌تواند خرابی Line را از Audio جدا کند.
• می‌تواند باتری را از خرابی مدار Charge تشخیص دهد.
• می‌تواند PoE را از Adapter Power تفکیک کند.
• می‌تواند ایراد LAN را از SIP جدا کند.
• می‌تواند قبل از تعویض IC تست‌های پایه را انجام دهد.
• می‌تواند بعد از تعمیر تست نهایی کامل انجام دهد.

بازار کار تعمیر تلفن رومیزی بی‌سیم و ویپ

مهارت تعمیر تلفن می‌تواند در تعمیرگاه‌های تجهیزات مخابراتی، واحدهای IT، مراکز خدمات سانترال، شرکت‌های شبکه و مراکز تعمیر تجهیزات ارتباطی کاربرد داشته باشد.

خدمات قابل ارائه توسط تعمیرکار بعد از دوره

• تعمیر تلفن رومیزی (Desk Phone Repair)
• تعمیر تلفن بی‌سیم (Cordless Phone Repair)
• تعمیر تلفن سانترال (PBX Phone Repair)
• تعمیر IP Phone
• تعمیر مدار PoE
• تعمیر پورت LAN تلفن ویپ
• رفع مشکل Audio
• تعمیر Charging Circuit
• رفع مشکلات Firmware در سطح مجاز دستگاه
• عیب‌یابی اولیه SIP و Network

توسعه مهارت تعمیرکار با تجربه روی مدل‌های مختلف

پس از یادگیری اصول، کار روی مدل‌ها و برندهای بیشتر باعث افزایش سرعت تشخیص و شناخت طراحی‌های مختلف می‌شود.
