آموزش تعمیرات ماشین ظرفشویی

آموزش تعمیر ماشین ظرفشویی از پایه تا عیب‌یابی پیشرفته

دوره آموزش تعمیر ماشین ظرفشویی در کامتک با رویکرد کاملاً عملی و کارگاهی برگزار می‌شود و از شناخت ساختمان دستگاه و قطعات مکانیکی تا آموزش تعمیر برد ماشین ظرفشویی، تست سنسورها، عیب‌یابی پمپ‌ها، هیتر، مدار فرمان و تحلیل کدهای خطا را پوشش می‌دهد. 🔧 هدف این دوره این است که کارآموز بتواند خرابی دستگاه را براساس علائم واقعی تشخیص دهد و به‌جای تعویض آزمایشی قطعات، مسیر عیب‌یابی را مرحله‌به‌مرحله دنبال کند.

آموزش از سطح مقدماتی آغاز می‌شود؛ بنابراین حتی اگر تجربه‌ای در تعمیرات ماشین ظرفشویی یا تعمیر برد لوازم خانگی نداشته باشید، ابتدا با عملکرد دستگاه، ابزارهای اندازه‌گیری، اصول ایمنی و روش باز و بسته کردن قطعات آشنا می‌شوید. سپس آموزش وارد مباحث تخصصی شامل تست قطعات، مسیر‌یابی سیم‌کشی، ولتاژگیری، بررسی برد الکترونیکی و تعمیر خرابی‌های ترکیبی مکانیکی و الکترونیکی می‌شود.

در کلاس، آموزش تعمیر ماشین ظرفشویی ال جی، آموزش تعمیر ظرفشویی بوش، سامسونگ، پاکشوما، اسنوا و دوو به‌عنوان نمونه‌های پرکاربرد بررسی می‌شوند. همچنین تفاوت ساختاری مدل‌های بکو، زیمنس، الکترولوکس، ویرپول و سایر برندهای رایج توضیح داده می‌شود تا کارآموز وابسته به یک مدل یا برند خاص نباشد.

هدف اصلی دوره: کارآموز باید بتواند در خرابی‌هایی مانند روشن نشدن دستگاه، آبگیری نکردن، تخلیه نشدن آب، گرم نشدن، شستشوی ضعیف، ریست شدن یا توقف برنامه، ابتدا علت خرابی را مشخص کند و سپس قطعه یا مدار معیوب را تعمیر یا تعویض کند.

برای تعمیر اصولی ماشین ظرفشویی باید ابتدا سیکل کامل شستشو را بشناسید. پس از انتخاب برنامه و فشردن Start، برد کنترل شرایط اولیه مانند بسته بودن درب و وضعیت برخی سنسورها را بررسی می‌کند. سپس مراحل تخلیه اولیه، آبگیری، گردش آب، گرم کردن، شستشو، تخلیه، آبکشی و در بعضی مدل‌ها خشک‌کردن اجرا می‌شوند.

اگر تعمیرکار نداند دستگاه در زمان بروز خرابی در کدام مرحله از برنامه قرار دارد، ممکن است قطعات سالم را به اشتباه تعویض کند. به همین دلیل در کلاس، عملکرد برد کنترل، شیر برقی، فلومتر، هیدروستات، پمپ سیرکولاسیون، پمپ تخلیه، هیتر، NTC و سیستم ضدنشتی در کنار یکدیگر بررسی می‌شود.

برای آشنایی گسترده‌تر با ساختار وسایل خانگی، مباحث مرتبط با آموزش تعمیر لوازم خانگی نیز می‌تواند به درک بهتر مدارهای مشترک، سنسورها، موتور و بردهای کنترلی کمک کند.

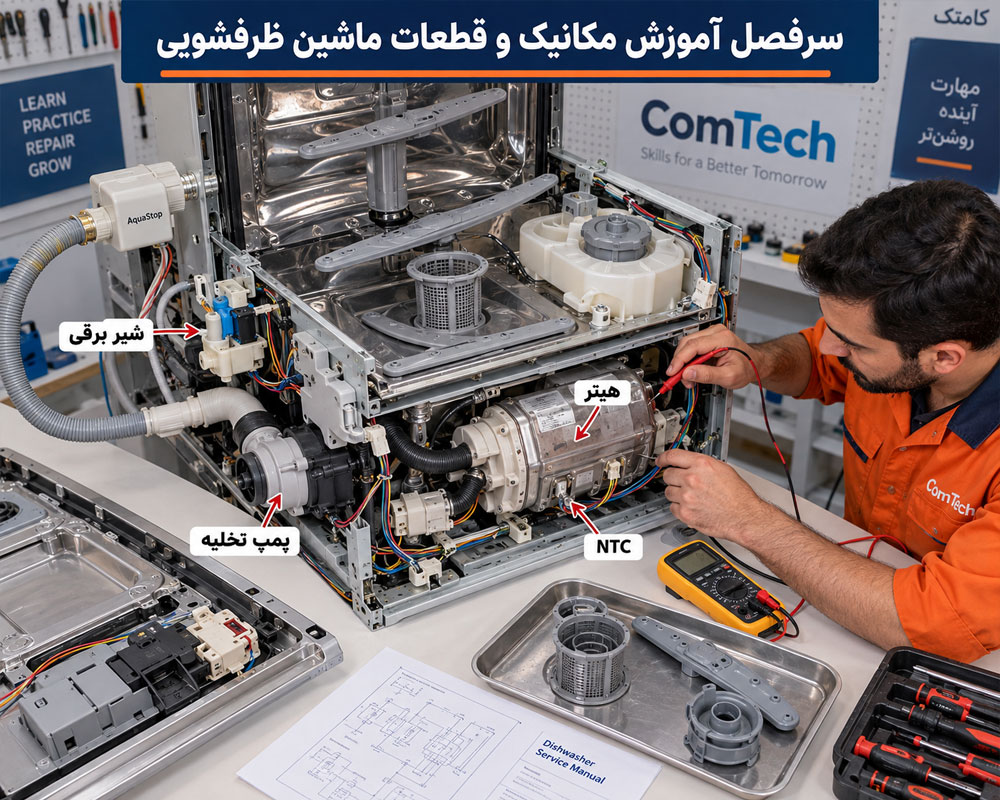

سرفصل آموزش مکانیک و قطعات ماشین ظرفشویی

• شناخت ساختمان داخلی انواع ماشین ظرفشویی
• آموزش باز و بسته کردن اصولی بدنه و مجموعه‌های داخلی
• شناخت مسیر ورود، گردش و تخلیه آب
• بررسی شلنگ ورودی و سیستم AquaStop
• تست شیر برقی ماشین ظرفشویی
• شناخت مخزن نمک، رزین و سیستم سختی‌گیر آب
• بررسی تنظیم سختی آب و میزان مصرف نمک
• تست پمپ سیرکولاسیون و موتور شستشو
• شناخت موتورهای BLDC و Inverter
• آموزش تعمیر پمپ تخلیه ماشین ظرفشویی
• تست هیدروستات و Pressure Sensor
• تست فلومتر و مدار تشخیص میزان آب ورودی
• بررسی المنت، هیتر و مجموعه Heat Pump
• تست سنسور NTC و ترمیستور
• تست قفل و میکروسوئیچ درب
• بررسی شناور کف و سیستم Anti-Flood
• بررسی مخزن قرص، پودر و مایع جلادهنده
• کنترل بازوهای آب‌پاش و نازل‌ها
• عیب‌یابی فیلتر و مسیر گردش آب
• بررسی سیم‌کشی، سوکت‌ها و کانکتورها

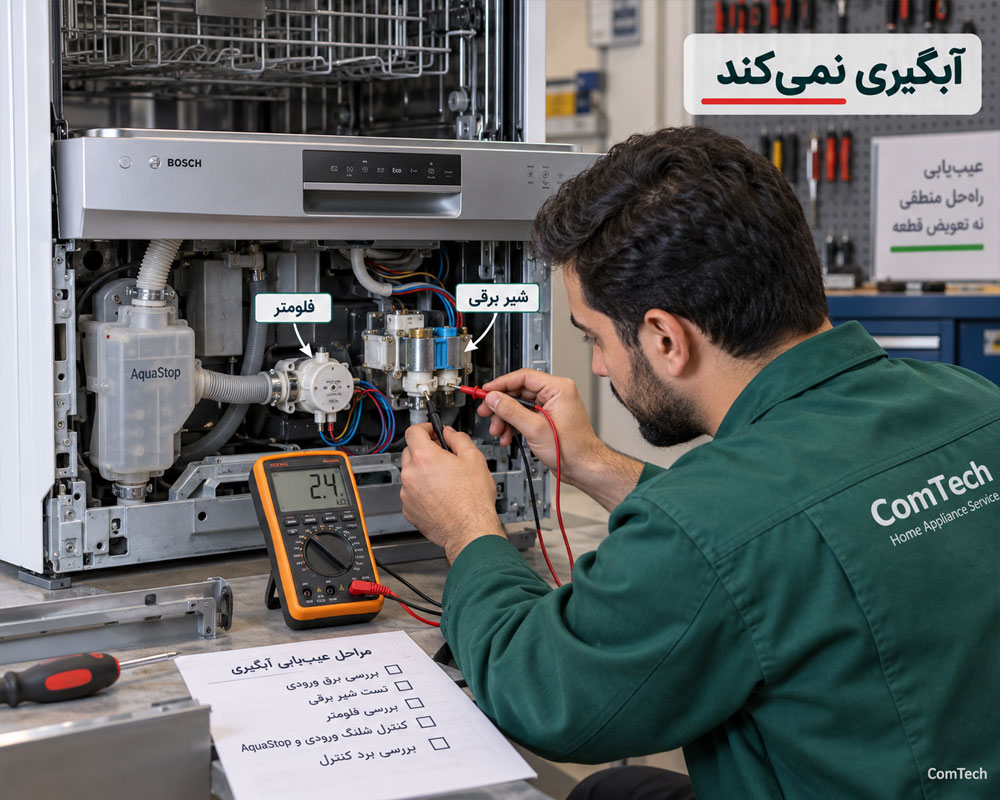

آموزش عیب‌یابی ماشین ظرفشویی که آبگیری نمی‌کند

آبگیری نکردن ماشین ظرفشویی یکی از خرابی‌های پرتکرار است، اما علت آن همیشه شیر برقی نیست. ابتدا باید وضعیت شیر آب، فشار ورودی، شلنگ، صافی و AquaStop بررسی شود. سپس قفل درب، شیر برقی، فلومتر، هیدروستات یا Pressure Sensor و سیم‌کشی مربوط به آن‌ها تست می‌شوند.

اگر این قسمت‌ها سالم باشند باید بررسی شود که آیا برد کنترل در زمان مناسب فرمان آبگیری صادر می‌کند یا خیر. در بردهای مختلف ممکن است فرمان شیر برقی از طریق تریاک، رله یا مدار درایور صادر شود؛ بنابراین مسیر خروجی از کانکتور تا قطعه سوئیچ‌کننده و مدار فرمان آن باید بررسی شود.

نکته عیب‌یابی: وجود کد خطای آبگیری به‌تنهایی اثبات نمی‌کند که شیر برقی خراب است. انسداد مسیر، خرابی فلومتر، فعال شدن AquaStop، مشکل سنسور سطح یا صادر نشدن فرمان برد نیز می‌توانند علائم مشابه ایجاد کنند.

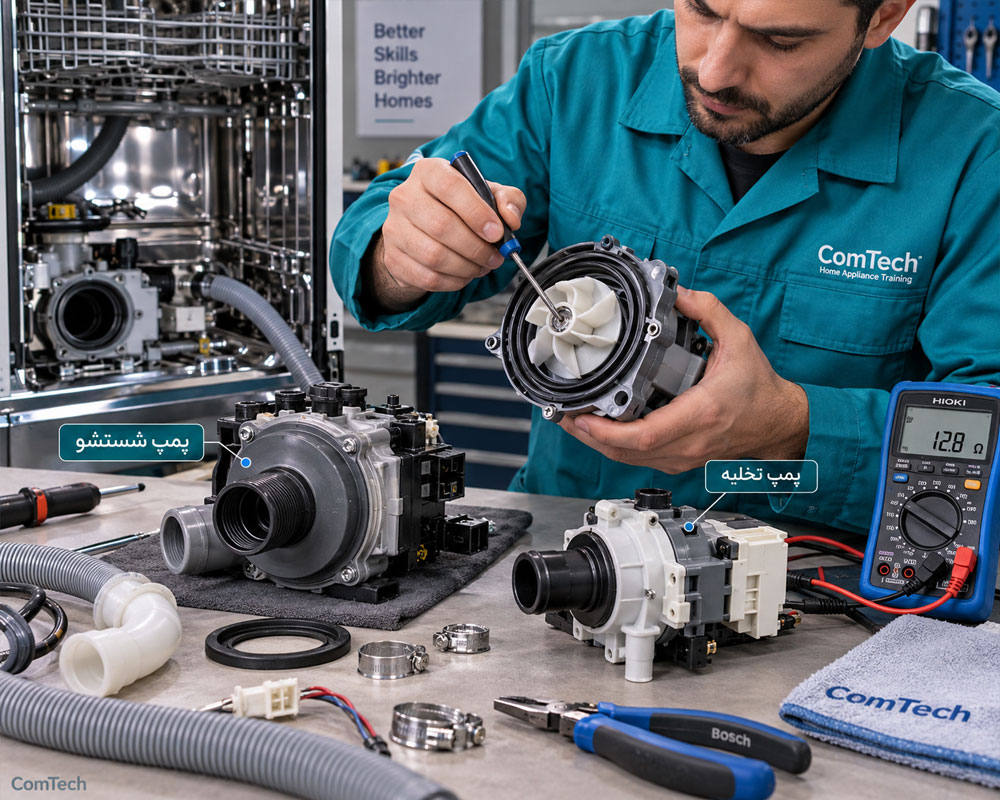

آموزش تعمیر پمپ شستشو و پمپ تخلیه ظرفشویی

پمپ سیرکولاسیون ماشین ظرفشویی وظیفه ایجاد فشار و گردش آب میان مخزن و بازوهای آب‌پاش را دارد. ضعیف شدن پمپ می‌تواند باعث شستشوی ناقص، صدای غیرعادی، توقف برنامه یا ثبت خطای موتور و گردش آب شود.

در موتورهای معمولی، سیم‌پیچ، پروانه، بلبرینگ، گیر مکانیکی و تغذیه بررسی می‌شوند. در مدل‌های جدیدتر که از موتور BLDC یا Inverter استفاده می‌کنند، علاوه بر خود موتور باید مدار درایور، سنجش موقعیت روتور، تغذیه درایور و سیگنال فرمان نیز کنترل شوند.

در بخش تعمیر پمپ تخلیه ماشین ظرفشویی نیز پروانه، وجود جسم خارجی، سیم‌پیچ، مسیر خروج آب، شلنگ تخلیه، سوکت‌ها و ولتاژ فرمان بررسی می‌شوند. اگر پمپ سالم باشد اما برق دریافت نکند، عیب‌یابی به سمت سیم‌کشی و مدار خروجی برد ادامه پیدا می‌کند.

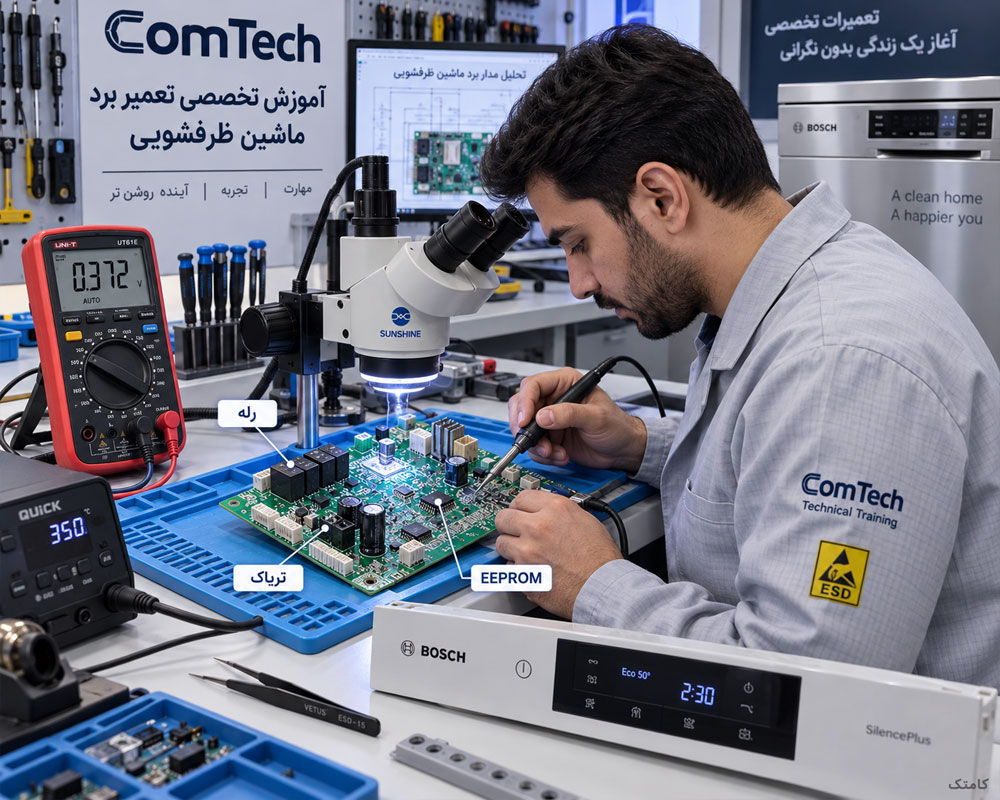

آموزش تخصصی تعمیر برد ماشین ظرفشویی

یکی از مهم‌ترین قسمت‌های کلاس، آموزش تعمیر برد ماشین ظرفشویی است. برد اصلی اطلاعات مربوط به سنسورهای دستگاه را دریافت کرده و براساس برنامه شستشو به شیر برقی، پمپ تخلیه، موتور سیرکولاسیون، هیتر، فن و سایر مصرف‌کننده‌ها فرمان می‌دهد.

خرابی برد ممکن است با علائمی مانند روشن نشدن ماشین ظرفشویی، ریست شدن، آبگیری نکردن، تخلیه نشدن، گرم نشدن آب، کار نکردن موتور یا نمایش خطاهای غیرعادی ظاهر شود. نکته مهم این است که قبل از تعمیر برد، باید وضعیت مصرف‌کننده متصل به خروجی معیوب نیز کنترل شود.

مهارت مهم تعمیرکار برد: به‌جای تعویض کامل برد، ابتدا مشخص می‌شود خرابی در منبع تغذیه، مدار ورودی سنسورها، مدار درایور، رله، تریاک، EEPROM، کانکتورها یا مسیرهای PCB قرار دارد.

شناخت و تست قطعات SMD و DIP برد ظرفشویی



• تست مقاومت‌های SMD و DIP
• بررسی خازن‌های الکترولیتی و سرامیکی
• تست دیود و دیود زنر
• تست ترانزیستور و MOSFET
• تست تریاک برد ماشین ظرفشویی
• بررسی رله پمپ، هیتر و سایر خروجی‌ها
• تست اپتوکوپلر
• بررسی پل دیود و مدار یکسوساز
• شناخت مدارهای PWM و سوئیچینگ
• تست رگولاتورهای ولتاژ
• شناخت حافظه EEPROM
• آشنایی با نقش میکروکنترلر
• بررسی سوکت‌ها و کانکتورها
• ترمیم مسیرهای قطع یا سوخته PCB

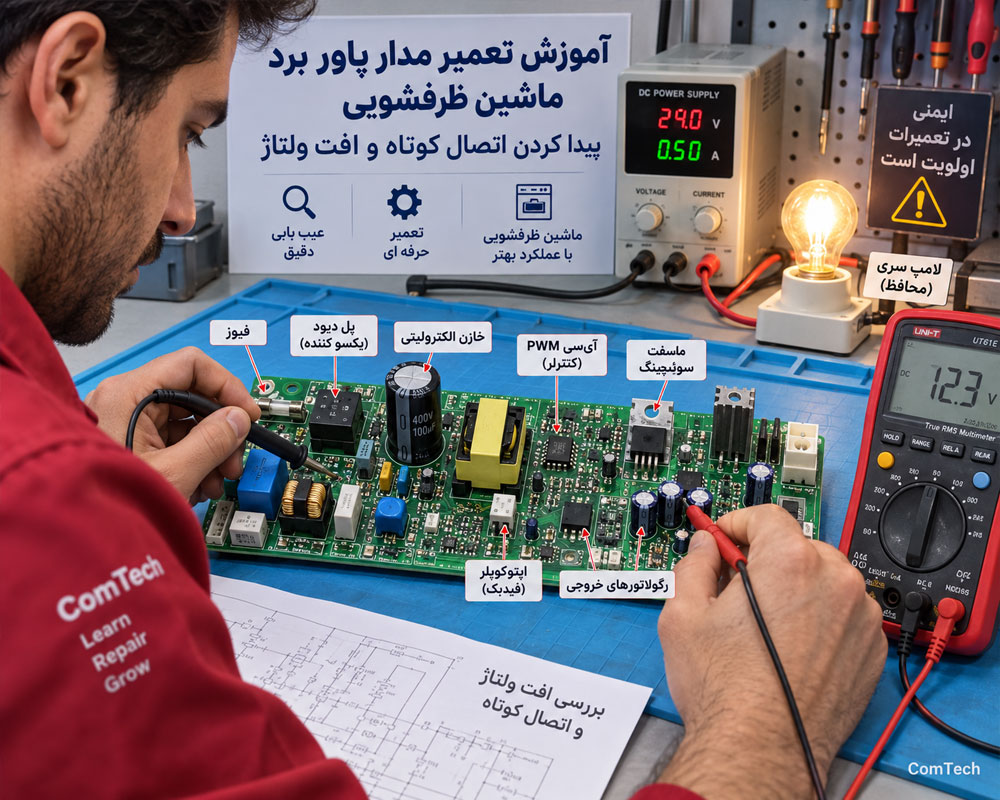

آموزش تعمیر مدار پاور برد ماشین ظرفشویی

اگر دستگاه کاملاً خاموش باشد یا برد به‌صورت متناوب ریست شود، یکی از بخش‌هایی که باید بررسی شود مدار پاور برد ماشین ظرفشویی است. البته قبل از باز کردن برد، برق ورودی دستگاه، کابل، فیلتر EMI، اتصالات و مدار قفل درب نیز بررسی می‌شوند.

روی برد، قطعاتی مانند فیوز، مقاومت فیوزی، پل دیود، خازن اولیه، MOSFET سوئیچینگ، آی‌سی PWM، ترانس، اپتوکوپلر فیدبک، دیودهای ثانویه، خازن‌های خروجی و رگولاتورها براساس ساختار همان برد تست می‌شوند.

پیدا کردن اتصال کوتاه و افت ولتاژ روی برد

یکی از تمرین‌های کاربردی، پیدا کردن اتصال کوتاه، افت ولتاژ و ناپایداری خطوط تغذیه است. تعمیرکار باید تشخیص دهد افت ولتاژ ناشی از خرابی خود منبع تغذیه است یا یکی از مصرف‌کننده‌های بخش ثانویه جریان بیش از حد می‌کشد.

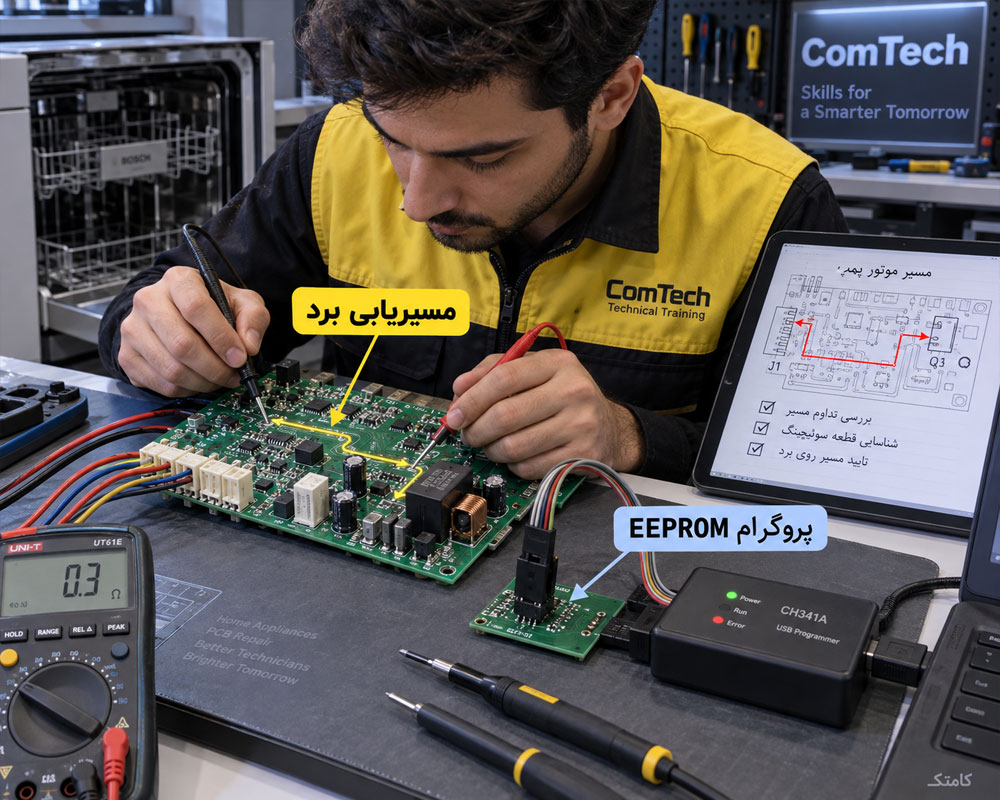

مسیر‌یابی برد ماشین ظرفشویی بدون شماتیک

در تعمیرات واقعی همیشه نقشه یا شماتیک برد در دسترس نیست. به همین دلیل در کلاس مسیر‌یابی برد ماشین ظرفشویی بدون نقشه تمرین می‌شود.

برای مثال اگر شیر برقی فعال نمی‌شود، مسیر از کانکتور مربوط به شیر تا تریاک یا رله دنبال می‌شود و سپس مقاومت‌های گیت، ترانزیستور یا اپتوکوپلر و مدار فرمان بررسی خواهند شد. همین روش برای پمپ تخلیه، هیتر، موتور و سایر خروجی‌ها نیز قابل استفاده است.

آموزش پروگرام EEPROM برد ماشین ظرفشویی

در برخی بردها اطلاعات تنظیمات، پیکربندی یا بخشی از داده‌های عملکرد دستگاه در حافظه EEPROM ذخیره می‌شود. خرابی یا محتوای نامعتبر این حافظه ممکن است باعث بروز رفتارهای غیرعادی شود، اما هر خطای عجیب به معنی خرابی EEPROM نیست.

در این بخش کارآموز با خواندن حافظه، تهیه Backup، مقایسه فایل و پروگرام EEPROM آشنا می‌شود و یاد می‌گیرد قبل از پروگرام، تغذیه، کلاک، ریست، اتصالات حافظه و بخش‌های سخت‌افزاری مرتبط را بررسی کند.

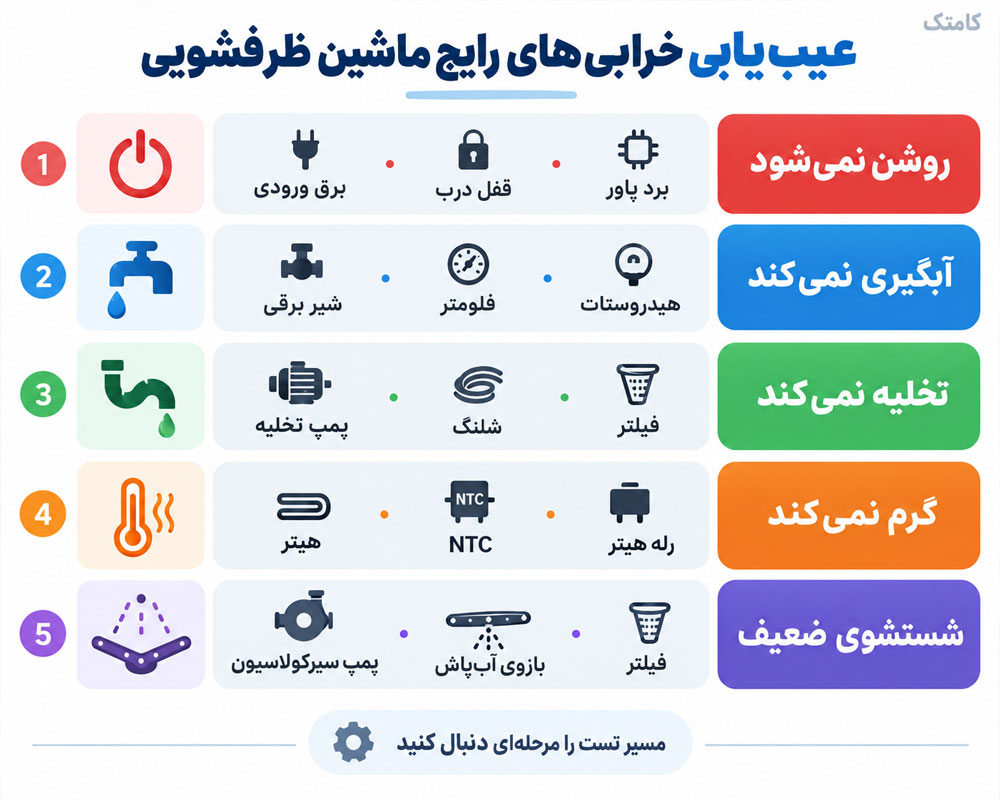

عیب‌یابی خرابی‌های رایج ماشین ظرفشویی براساس علائم

در بازار کار، مشتری معمولاً دستگاه را با یک علامت خرابی تحویل می‌دهد؛ برای مثال می‌گوید «ظرفشویی روشن نمی‌شود»، «آب داخل دستگاه می‌ماند» یا «ظرف‌ها تمیز نمی‌شوند». تعمیرکار باید بتواند براساس همین نشانه، مسیر تست را اولویت‌بندی کند.

سناریوی عیب‌یابی ظرفشویی که آب را گرم نمی‌کند

1. مرحله‌ای که برنامه در آن متوقف می‌شود مشخص می‌شود.
2. کد خطا یا اطلاعات حالت سرویس در صورت وجود بررسی می‌شود.
3. مقاومت هیتر ماشین ظرفشویی اندازه‌گیری می‌شود.
4. نشتی احتمالی هیتر نسبت به بدنه بررسی می‌شود.
5. کانکتورها و سیم‌کشی هیتر کنترل می‌شوند.
6. سنسور NTC و تغییرات آن با دما بررسی می‌شود.
7. رله یا مدار سوئیچ‌کننده هیتر روی برد تست می‌شود.
8. لحیم پایه‌های رله و مسیرهای PCB بررسی می‌شوند.
9. فرمان گرم‌کن در مرحله Heating کنترل می‌شود.
10. پس از تعمیر، دستگاه در یک سیکل کامل آزمایش می‌شود.

نکته تعمیراتی: اگر رله یا تریاک خروجی سوخته باشد، تعویض همان قطعه کافی نیست. باید مصرف‌کننده متصل به آن، سیم‌کشی، کانکتورها و علت افزایش جریان نیز بررسی شوند تا برد دوباره آسیب نبیند.

آموزش تشخیص کد خطای ماشین ظرفشویی

ماشین‌های ظرفشویی جدید از سیستم Self Diagnosis برای تشخیص برخی شرایط غیرعادی استفاده می‌کنند. با این حال کد خطای ماشین ظرفشویی بیشتر یک راهنما برای انتخاب مسیر عیب‌یابی است و لزوماً به معنی معیوب بودن مستقیم قطعه‌ای با همان نام نیست.

برای مثال خطای آبگیری می‌تواند به فشار نامناسب آب، گرفتگی صافی، AquaStop، شیر برقی، فلومتر، سنسور سطح، سیم‌کشی یا مدار فرمان برد مربوط باشد. به همین دلیل در کلاس، روش تحلیل خطا براساس عملکرد واقعی دستگاه آموزش داده می‌شود.

کد خطای ماشین ظرفشویی بوش، ال جی و سامسونگ

ساختار Error Code میان برندها و حتی سری‌های مختلف یک برند متفاوت است. در دوره، روش پیدا کردن مفهوم خطا و تبدیل آن به یک درخت عیب‌یابی آموزش داده می‌شود تا کارآموز فقط به حفظ کردن جدول خطاها وابسته نباشد.

شناخت قطعات ماشین ظرفشویی و روش تست آن‌ها

برای ورود حرفه‌ای به بازار تعمیرات ماشین ظرفشویی باید بدانید هر قطعه چه وظیفه‌ای دارد، خرابی آن چه علائمی ایجاد می‌کند، چگونه تست می‌شود و چه ارتباطی با برد اصلی دارد. این شناخت پایه عیب‌یابی سریع و جلوگیری از تعویض بی‌دلیل قطعات است. 🧰

عملکرد قطعات اصلی در تعمیر ماشین ظرفشویی

برد کنترل ماشین ظرفشویی

برد کنترل ماشین ظرفشویی ترتیب اجرای برنامه را مدیریت می‌کند و براساس اطلاعات سنسورها، خروجی‌های مختلف را فعال یا غیرفعال می‌کند. خرابی بخش تغذیه، ورودی سنسورها یا خروجی مصرف‌کننده‌ها می‌تواند هرکدام علائم متفاوتی ایجاد کند.

سنسور دما و NTC ماشین ظرفشویی

سنسور NTC با تغییر مقاومت نسبت به دما، اطلاعات حرارتی را در اختیار برد قرار می‌دهد. هنگام تست باید مشخصات سنسور همان دستگاه و تغییر پیوسته مقدار آن در برابر تغییر دما بررسی شود؛ بنابراین نمی‌توان یک مقدار مقاومت ثابت را برای تمام مدل‌ها صحیح دانست.

هیتر و Heat Pump ماشین ظرفشویی

در برخی دستگاه‌ها المنت گرمایشی مستقل است و در برخی مدل‌ها هیتر با مجموعه پمپ سیرکولاسیون ترکیب شده و با عنوان Heat Pump شناخته می‌شود. مقاومت هیتر، اتصال بدنه، کانکتورها، سنسور دما و مدار فرمان باید به‌صورت زنجیره‌ای بررسی شوند.

شیر برقی و AquaStop ماشین ظرفشویی

شیر برقی ماشین ظرفشویی ورود آب را کنترل می‌کند. خرابی سیم‌پیچ، انسداد صافی، قطع سیم‌کشی یا صادر نشدن فرمان برد می‌تواند باعث آبگیری نکردن شود. در مدل‌های مجهز به AquaStop نیز باید وضعیت مجموعه ایمنی ورودی آب بررسی شود.

هیدروستات و Pressure Sensor

هیدروستات یا سنسور فشار برای تشخیص وضعیت سطح آب استفاده می‌شود. در مدل‌های مختلف ممکن است ساختمان و شیوه ارسال اطلاعات آن متفاوت باشد؛ بنابراین علاوه بر خود سنسور، شلنگ فشار، محفظه هوا، سوکت و ورودی مربوط به برد نیز بررسی می‌شوند.

فلومتر ماشین ظرفشویی

فلومتر مقدار عبور آب را به شکل پالس به برد گزارش می‌کند. گرفتگی، خرابی Reed Sensor یا Hall Sensor در مدل‌های مختلف، مشکل سیم‌کشی یا دریافت نشدن پالس توسط برد می‌تواند باعث آبگیری نادرست یا ثبت خطا شود.

پمپ سیرکولاسیون ماشین ظرفشویی

پمپ شستشوی ماشین ظرفشویی فشار لازم برای گردش آب را ایجاد می‌کند. خرابی پروانه، بلبرینگ، سیم‌پیچ، روتور یا مدار اینورتر می‌تواند باعث صدای غیرعادی، کاهش فشار و توقف برنامه شود.

پمپ تخلیه ماشین ظرفشویی

پمپ تخلیه، آب آلوده را از دستگاه خارج می‌کند. وجود جسم خارجی در پروانه، گرفتگی فیلتر یا شلنگ خروجی، خرابی سیم‌پیچ یا صادر نشدن فرمان از برد از مواردی هستند که باید بررسی شوند.

شناور کف و سیستم Anti-Flood

در بسیاری از دستگاه‌ها ورود آب به سینی کف باعث بالا آمدن شناور و فعال شدن میکروسوئیچ ضدنشتی می‌شود. در این شرایط معمولاً دستگاه آبگیری را متوقف می‌کند و ممکن است پمپ تخلیه به‌صورت مداوم کار کند.

فیلتر و مسیر گردش آب

فیلتر وظیفه جلوگیری از ورود ذرات غذایی به مجموعه پمپ را دارد. کثیف شدن فیلتر یا مسدود شدن بازوهای آب‌پاش می‌تواند باعث کاهش فشار، ایجاد بو و پایین آمدن کیفیت شستشو شود.

قفل و میکروسوئیچ درب

اگر برد بسته بودن درب را تشخیص ندهد، در بسیاری از مدل‌ها برنامه شروع نمی‌شود. بنابراین هنگام بررسی مشکل استارت نخوردن ماشین ظرفشویی وضعیت قفل، میکروسوئیچ، سیم‌کشی و ورودی برد نیز باید بررسی شود.

ابزار مورد نیاز برای تعمیر ماشین ظرفشویی و برد

هشدار ایمنی: بخش اولیه منبع تغذیه برد با برق شهر در ارتباط است و خازن‌های مدار ممکن است حتی بعد از قطع برق دارای ولتاژ باشند. تست روشن، ولتاژگیری و تعمیر بخش Hot مدار فقط باید با رعایت اصول ایمنی و ابزار مناسب انجام شود.

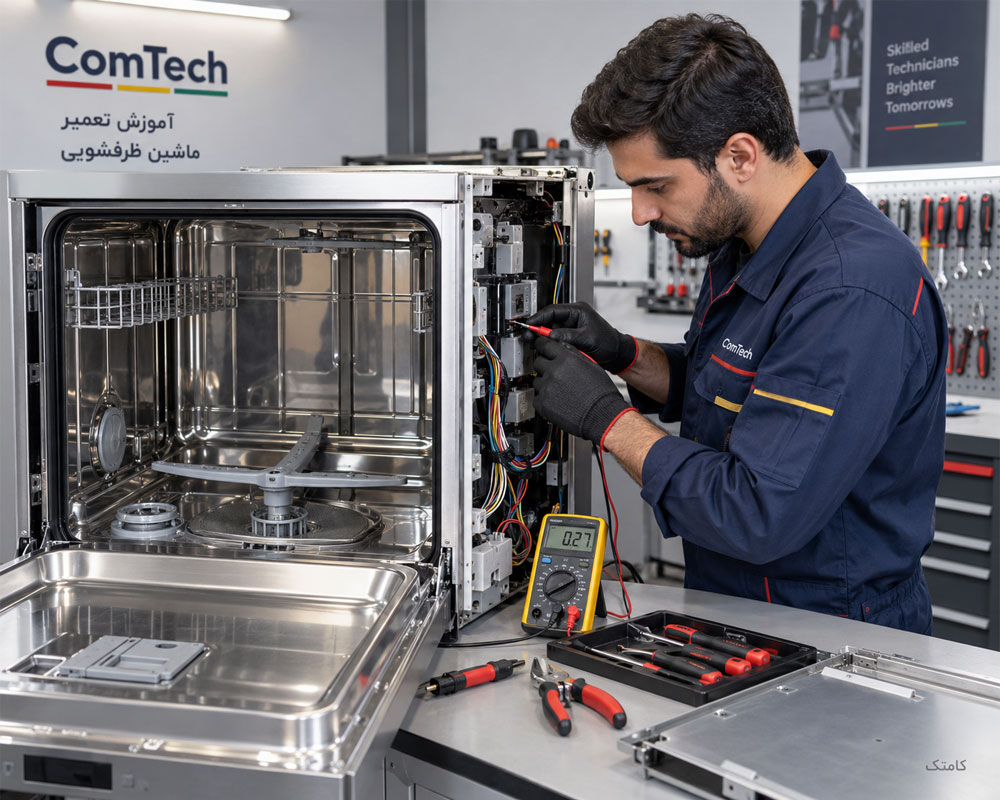

روش واقعی یادگیری تعمیر ماشین ظرفشویی در کلاس عملی

یادگیری تعمیرات فقط با خواندن جدول خطا یا حفظ کردن نام قطعات انجام نمی‌شود. مسیر آموزشی کارگاه به‌گونه‌ای طراحی می‌شود که کارآموز ابتدا ساختار دستگاه را بشناسد و سپس با خرابی‌های واقعی روبه‌رو شود.

1. شناخت قطعات: محل نصب، کاربرد و ارتباط هر قطعه با سایر بخش‌ها بررسی می‌شود.
2. کار با مولتی‌متر: اندازه‌گیری مقاومت، ولتاژ، دیود و پیوستگی تمرین می‌شود.
3. باز و بسته کردن دستگاه: روش دسترسی صحیح به پمپ، هیتر، شیر و برد آموزش داده می‌شود.
4. تحلیل سیکل: آبگیری، شستشو، گرم کردن، تخلیه و آبکشی بررسی می‌شوند.
5. عیب‌یابی مکانیکی: مسیر آب، پمپ، شیر و سنسورها تست می‌شوند.
6. تعمیر برد: منبع تغذیه، ورودی سنسورها و خروجی مصرف‌کننده‌ها بررسی می‌شوند.
7. مسیر‌یابی: مسیر الکتریکی از مصرف‌کننده تا قطعه فرمان‌دهنده پیدا می‌شود.
8. تمرین عملی: دستگاه یا برد معیوب براساس علائم واقعی عیب‌یابی می‌شود.
9. تست نهایی: پس از تعمیر، دستگاه در سیکل عملی آزمایش می‌شود.

برای مشاهده سایر کلاس‌های مرتبط می‌توانید بخش دوره‌های آموزش تعمیرات کامتک را نیز بررسی کنید.

آموزش تعمیر ماشین ظرفشویی برندهای مختلف

آموزش تعمیر ماشین ظرفشویی ال جی

در آموزش تعمیر ماشین ظرفشویی ال جی ساختار موتور شستشو، پمپ تخلیه، سیستم گرمایش، سنسورها، مسیر آب، کدهای خطا و برد کنترل بررسی می‌شود. در مدل‌های جدیدتر توجه ویژه‌ای به موتورهای BLDC و مدارهای درایور وجود دارد.

آموزش تعمیر ماشین ظرفشویی سامسونگ

در مدل‌های سامسونگ، مسیر آب، پمپ سیرکولاسیون، سنسورها، سیستم گرمایش، تخلیه و برد اصلی براساس علائم خرابی بررسی می‌شوند. تفاوت طراحی میان سری‌های مختلف نیز در زمان تست قطعات در نظر گرفته می‌شود.

آموزش تعمیر ظرفشویی بوش

آموزش تعمیر ظرفشویی بوش شامل بررسی AquaStop، مسیر آب، Heat Pump، سیستم تخلیه، سنسورها، مدار پاور و روش تحلیل کد خطا است. در برخی مدل‌ها ساختار مجموعه پمپ و هیتر با ماشین‌های ظرفشویی متداول متفاوت است.

تعمیر ظرفشویی پاکشوما، اسنوا، دوو، بکو و زیمنس

مدل‌های پاکشوما، اسنوا، دوو، بکو، زیمنس، الکترولوکس و سایر برندها نیز برای آشنایی با تفاوت سیم‌کشی، سنسورها، موتور، مجموعه گرمایش و برد بررسی می‌شوند. هدف این است که کارآموز روش عیب‌یابی را یاد بگیرد، نه اینکه فقط تعمیر یک برند مشخص را حفظ کند.

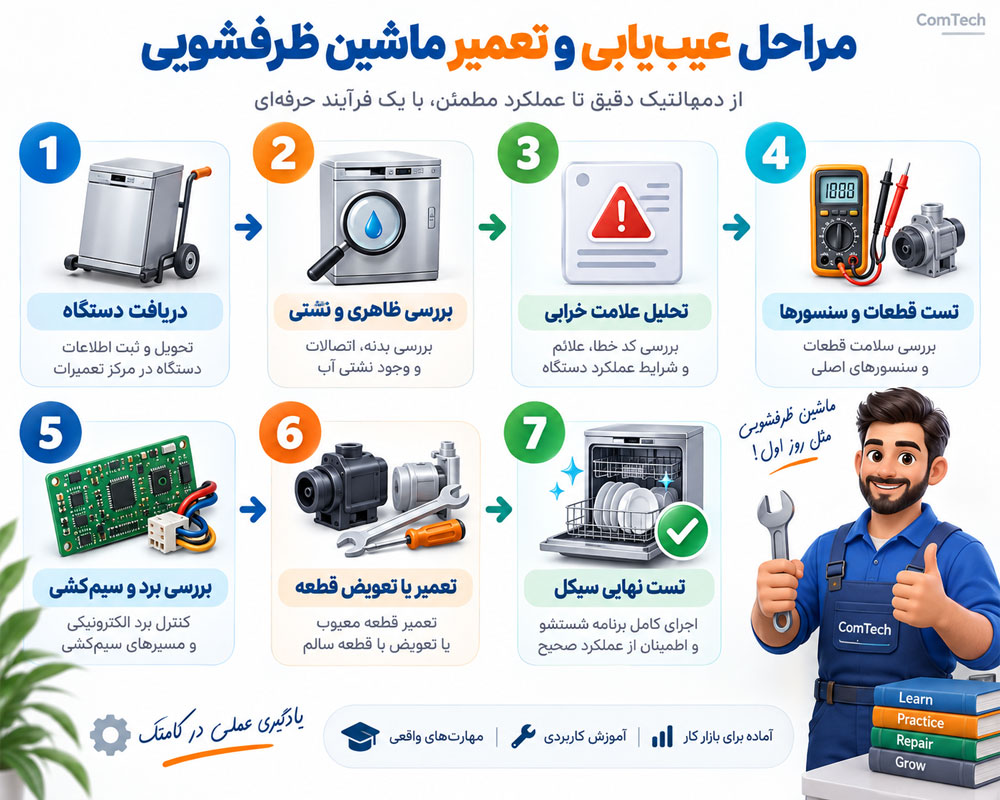

نکات مهم هنگام تحویل دستگاه برای تعمیر

در یک تعمیر حرفه‌ای، عیب‌یابی از لحظه دریافت دستگاه شروع می‌شود. توضیح مشتری، سابقه خرابی، زمان بروز ایراد، صدای غیرعادی، نشتی یا کد خطا همگی می‌توانند اطلاعات مفیدی در اختیار تعمیرکار قرار دهند.

چک‌لیست اولیه عیب‌یابی ماشین ظرفشویی

• ثبت دقیق علامت خرابی اعلام‌شده توسط مشتری
• بررسی ظاهری دستگاه و آثار نشتی یا سوختگی
• کنترل وضعیت کابل و برق ورودی
• بررسی فیلتر و مسیر آب
• خواندن کد خطا در صورت وجود
• مشخص کردن مرحله‌ای که دستگاه در آن متوقف می‌شود
• تست قطعه مشکوک قبل از تعویض
• بررسی برد فقط پس از مشخص شدن ارتباط آن با خرابی
• اجرای سیکل کامل پس از پایان تعمیر

در صورتی که هدف شما استفاده از خدمات تعمیرگاهی باشد، می‌توانید بخش خدمات تعمیرات کامتک را مشاهده کنید.

بازار کار تعمیر ماشین ظرفشویی و تعمیر برد

تعمیرکاری که فقط تعویض قطعه انجام می‌دهد در بسیاری از خرابی‌های جدید با محدودیت روبه‌رو می‌شود. تسلط هم‌زمان بر مکانیک دستگاه و تعمیر برد لوازم خانگی کمک می‌کند تعمیرکار بتواند ارتباط میان مصرف‌کننده، سیم‌کشی، سنسور و مدار فرمان را تحلیل کند.

برای مثال در خرابی گرم نشدن آب، فقط تست هیتر کافی نیست؛ تعمیرکار باید سنسور دما، سطح آب، سیم‌کشی، رله یا مدار سوئیچ‌کننده و منطق فرمان را نیز بررسی کند. این نوع عیب‌یابی باعث کاهش تعویض‌های غیرضروری و افزایش دقت تعمیر می‌شود.

تمرین روی برد و دستگاه واقعی ماشین ظرفشویی

در کارگاه، تمرین روی قطعات و بردهای واقعی باعث می‌شود تفاوت بین خرابی مکانیکی، خرابی الکتریکی و ایراد برد قابل تشخیص باشد. کارآموز یاد می‌گیرد هر تست را با هدف مشخص انجام دهد و نتیجه اندازه‌گیری را در ادامه مسیر عیب‌یابی استفاده کند.

مهارت‌های کارآموز پس از پایان دوره تعمیر ظرفشویی

• باز و بسته کردن اصولی ماشین ظرفشویی
• عیب‌یابی ماشین ظرفشویی براساس علائم واقعی
• شناخت کامل سیکل شستشو
• تست شیر برقی و AquaStop
• تست فلومتر و سنسور سطح آب
• تست پمپ سیرکولاسیون
• تست پمپ تخلیه
• تست NTC و مدار گرمایش
• بررسی Heat Pump در مدل‌های مربوطه
• تشخیص نشتی و خرابی Anti-Flood
• تست قفل و میکروسوئیچ درب
• تعمیر برد ماشین ظرفشویی
• تست قطعات SMD و DIP
• تست رله، تریاک و MOSFET
• عیب‌یابی مدار پاور برد
• تشخیص اتصال کوتاه و افت ولتاژ
• ولتاژگیری و مسیر‌یابی برد
• مسیر‌یابی برد ماشین ظرفشویی بدون شماتیک
• تحلیل کدهای خطا
• خواندن و پروگرام EEPROM در موارد لازم
• بررسی سیم‌کشی و کانکتورها
• تست نهایی دستگاه پس از تعمیر

خروجی دوره: پس از گذراندن دوره آموزش تعمیرات ماشین ظرفشویی باید بتوانید دستگاه را از مرحله دریافت و تحلیل علائم تا تست مکانیک، بررسی سنسورها، عیب‌یابی مدار، تعمیر برد ظرفشویی و اجرای تست نهایی به‌صورت اصولی و مرحله‌ای بررسی کنید.
