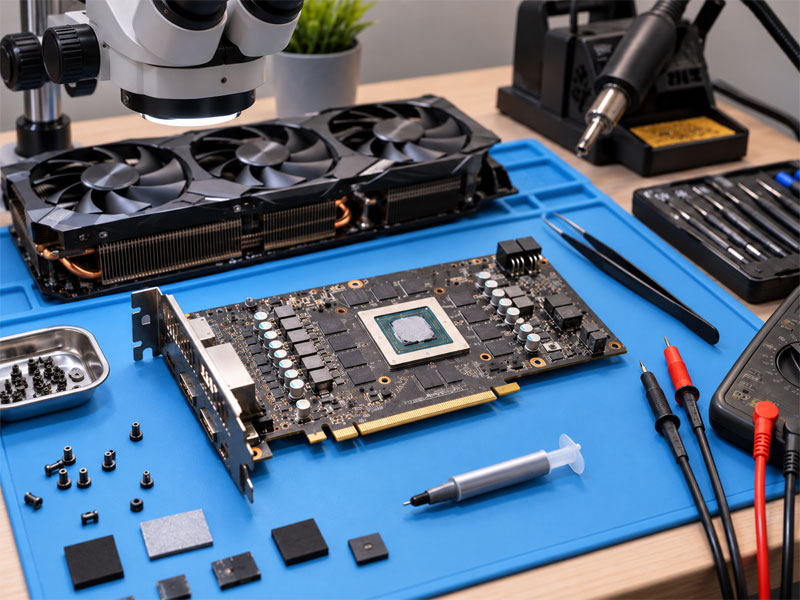

آموزش تعمیرات کارت گرافیک از پایه تا تعمیر تخصصی GPU
دوره آموزش تعمیرات کارت گرافیک یک کلاس تخصصی و کارگاهی برای یادگیری عیب‌یابی و تعمیر انواع کارت گرافیک کامپیوتر است. آموزش از شناخت ساختار PCB و قطعات الکترونیکی شروع می‌شود و به مباحث تخصصی مانند تعمیر مدار تغذیه GPU، عیب‌یابی VRAM، نقشه‌خوانی، BoardView، پروگرام VBIOS، تعمیر قطعات SMD و ریبال GPU می‌رسد.
در کارگاه روی کارت‌های دارای پردازنده‌های NVIDIA GeForce و AMD Radeon تمرین می‌شود تا هنرجو با ساختار کارت‌های گیمینگ، ورک‌استیشن و کارت‌هایی که مدت طولانی در سیستم‌های ماینینگ کار کرده‌اند آشنا شود. روش آموزش به شکلی است که ابتدا خرابی با اندازه‌گیری مشخص شود و سپس تعمیر انجام شود.
اگر در تست مقاومت، دیود، ماسفت و مدارهای سوئیچینگ تجربه کمی دارید، آشنایی با الکترونیک کمک می‌کند مباحث VRM و قطعه‌شناسی کارت گرافیک را سریع‌تر یاد بگیرید.

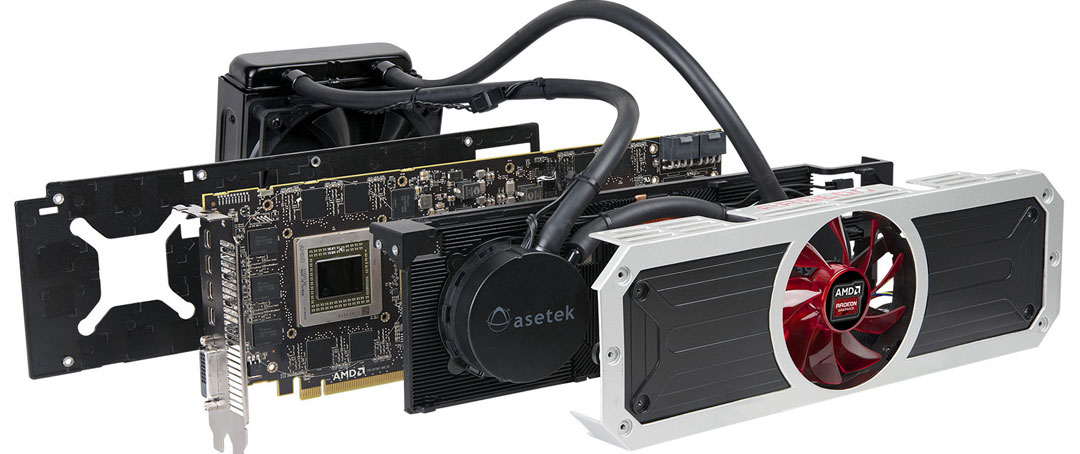

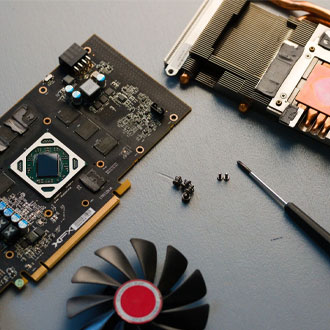

شناخت برد کارت گرافیک و قطعات اصلی GPU
اولین مرحله در آموزش تعمیر کارت گرافیک شناخت بلوک‌های مختلف برد است. اگر تعمیرکار بداند هر قسمت چه وظیفه‌ای دارد، هنگام مشاهده ایرادهایی مانند تصویر ندادن، آرتیفکت، شناسایی نشدن یا خاموش شدن سیستم می‌تواند محدوده خرابی را سریع‌تر مشخص کند.

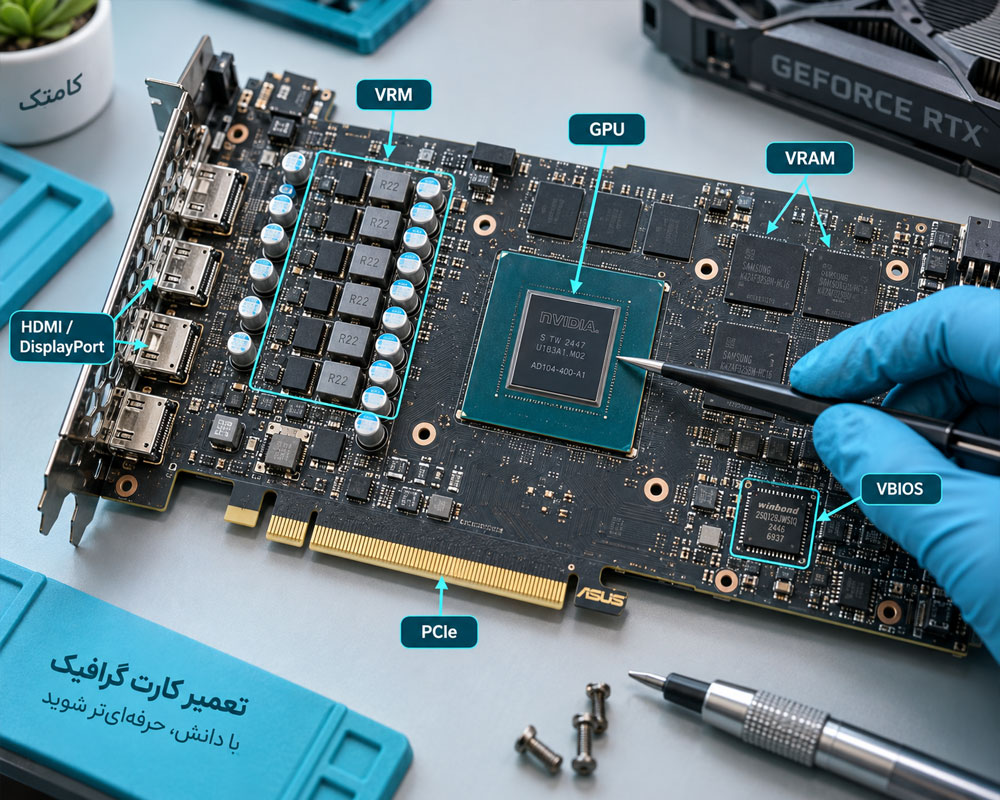

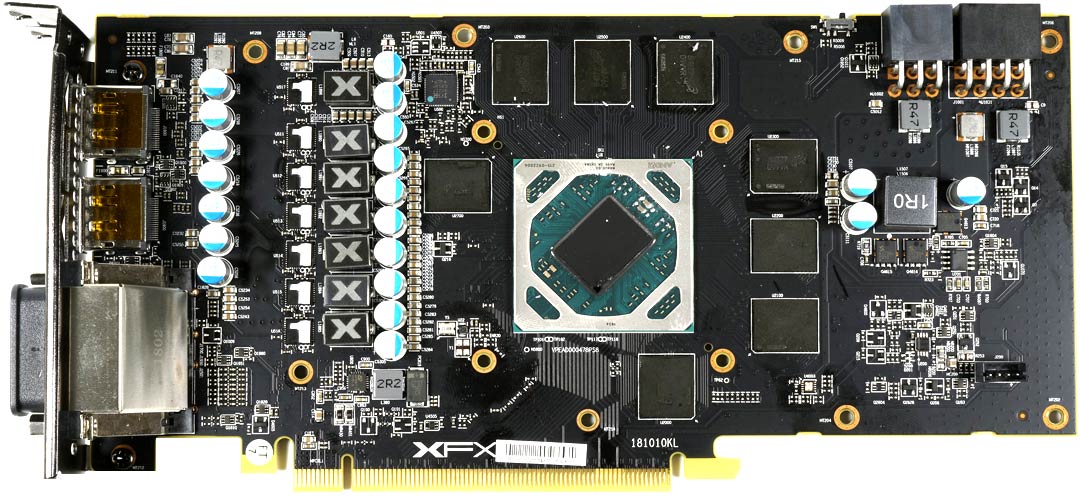

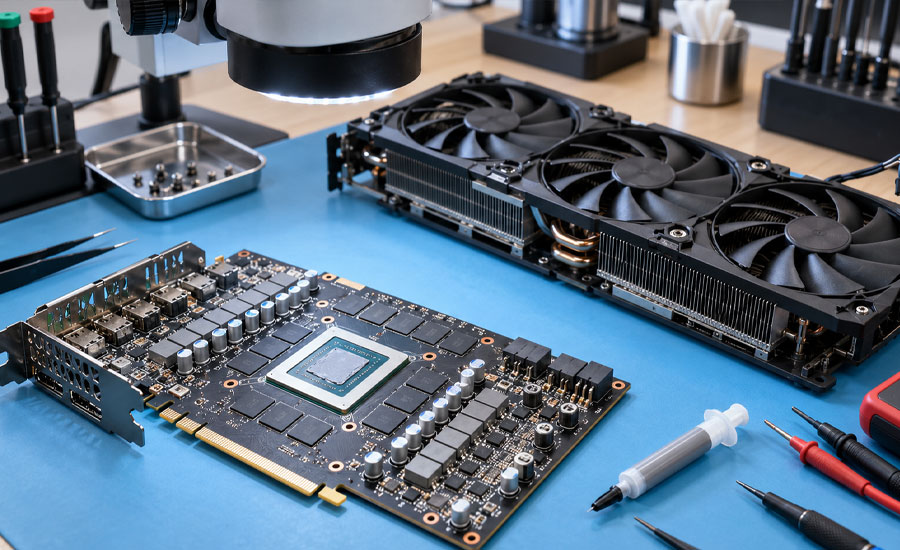

مهم‌ترین بخش‌های برد کارت گرافیک
- GPU: پردازنده اصلی گرافیکی کارت
- VRAM: حافظه گرافیکی مورد استفاده GPU
- VRM: مدار تبدیل و تنظیم ولتاژهای مورد نیاز کارت
- VBIOS: Firmware اولیه کارت گرافیک
- PCI Express: مسیر ارتباط کارت با مادربرد
- Clock Circuit: تولید سیگنال‌های کلاک مورد نیاز
- Fan Controller: کنترل عملکرد فن و سیستم خنک‌کننده
- HDMI و DisplayPort: خروجی‌های تصویر
| بخش کارت | وظیفه | علائم خرابی احتمالی | بررسی اولیه |
|---|---|---|---|
| GPU | پردازش اطلاعات گرافیکی | آرتیفکت، کرش، تصویر ندادن | تغذیه، کلاک، حرارت و تست تخصصی |
| VRAM | حافظه گرافیکی | پیکسل رنگی، خطوط تصویر، خطای حافظه | ولتاژ حافظه و تست Memory |
| VRM | تولید ولتاژ GPU و Memory | اتصال کوتاه، نداشتن ولتاژ، خاموشی | MOSFET، PWM، Power Stage و Coil |
| VBIOS | Firmware راه‌اندازی کارت | بوت ناقص یا شناسایی نشدن | خواندن فایل، Backup و Verify |
| PCIe | ارتباط کارت با مادربرد | عدم شناسایی یا ارتباط ناپایدار | تغذیه، کلاک، خطوط و کانکتور |
عیب یابی کارت گرافیک بدون تصویر یا شناسایی نشدن
یکی از رایج‌ترین مشکلاتی که در تعمیرگاه دیده می‌شود، کارت گرافیک تصویر نمی‌دهد یا در Device Manager شناسایی نمی‌شود. در بعضی دستگاه‌ها نیز سیستم بعد از نصب کارت روشن نمی‌شود یا هنگام Boot متوقف می‌شود.
در این شرایط اولین اقدام نباید Reflow یا Reball باشد. ابتدا PCB از نظر آثار سوختگی، شکستگی، قطعات کنده‌شده، کانکتور PCIe، ورودی‌های تغذیه و وضعیت ظاهری قطعات بررسی می‌شود.

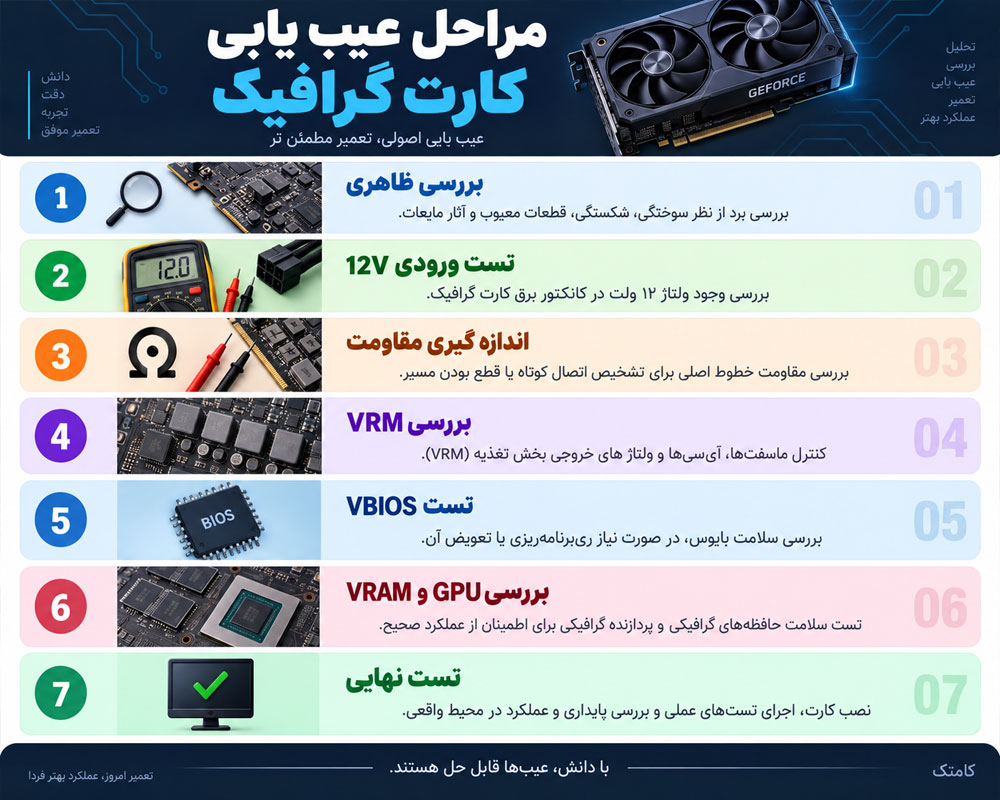

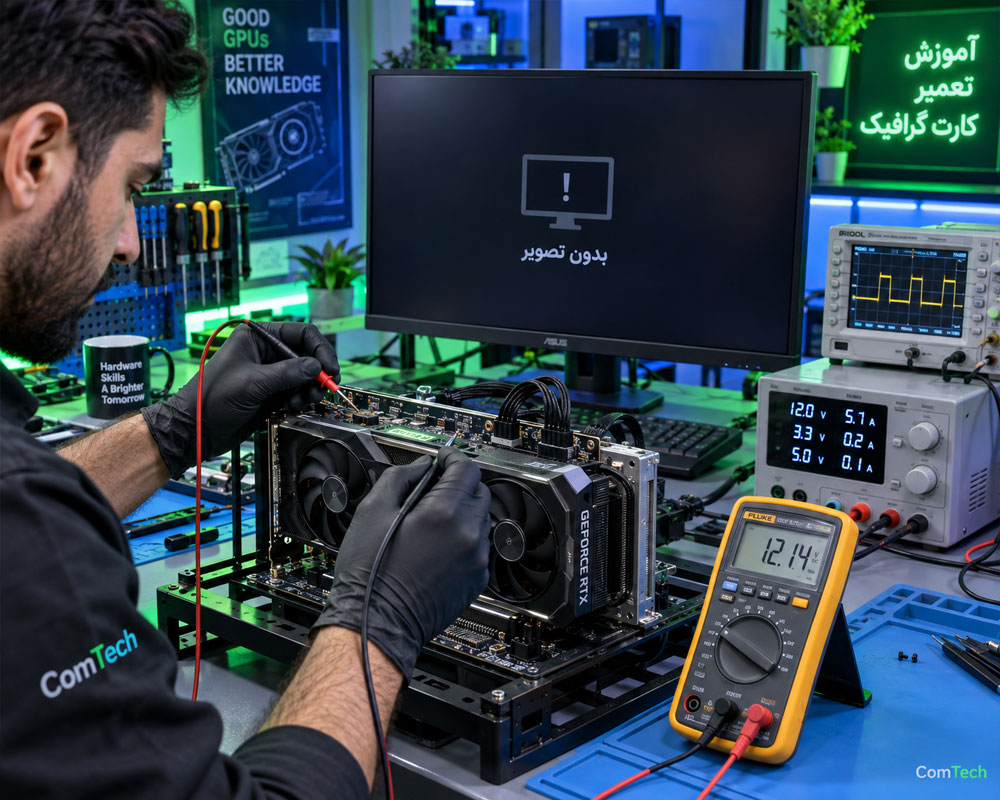

مراحل تست کارت گرافیک بدون تصویر
- بررسی ظاهری برد و کانکتورهای تغذیه
- اندازه‌گیری مقاومت خطوط اصلی نسبت به Ground
- بررسی ورودی 12 ولت کارت گرافیک
- تست فیوزها، ماسفت‌ها و Power Stageها
- اندازه‌گیری ریل‌های تغذیه GPU و VRAM
- بررسی عملکرد PWM و مدار Enable
- بررسی VBIOS و SPI Flash
- تست Clock و سیگنال‌های راه‌اندازی
- بررسی حافظه VRAM
- بررسی GPU پس از تأیید بخش‌های قبلی

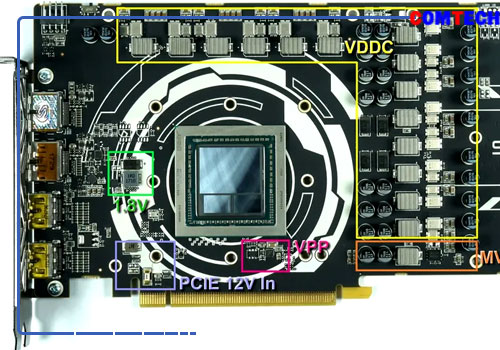

آموزش تعمیر مدار تغذیه و VRM کارت گرافیک
مدار VRM کارت گرافیک وظیفه دارد ولتاژ ورودی را به ولتاژهای دقیق موردنیاز GPU، VRAM و بخش‌های مختلف کارت تبدیل کند. تسلط روی این قسمت برای تعمیر کارت‌هایی که روشن نمی‌شوند، اتصال کوتاه دارند یا ولتاژهای اصلی آن‌ها ایجاد نمی‌شود ضروری است.

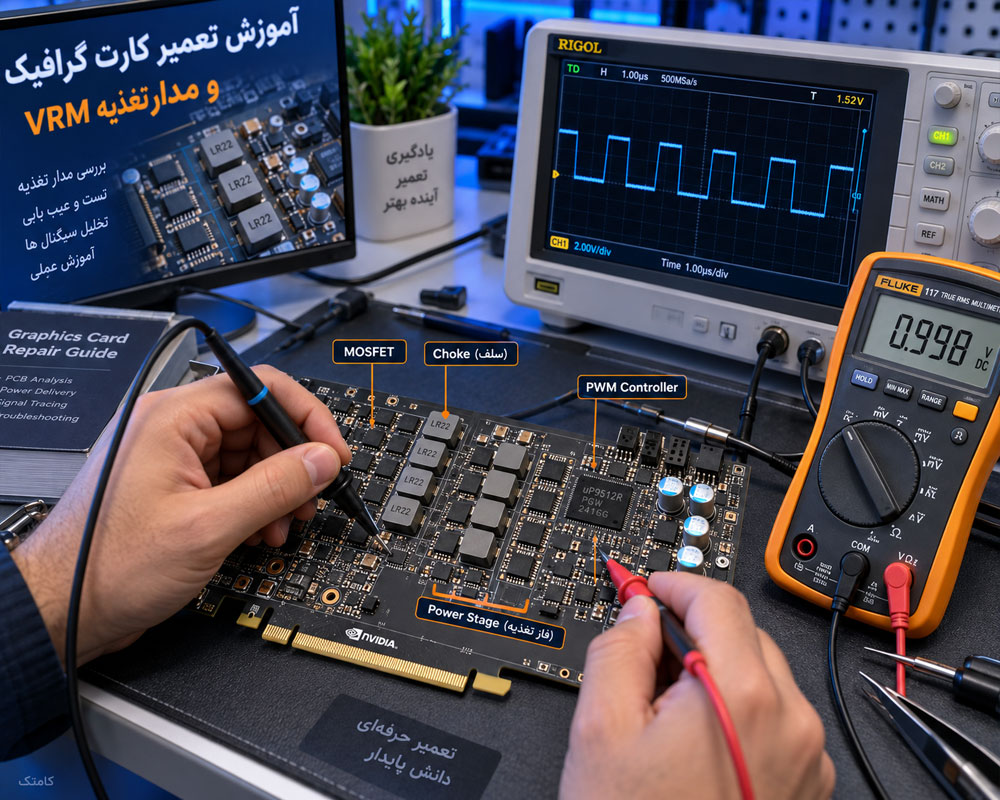

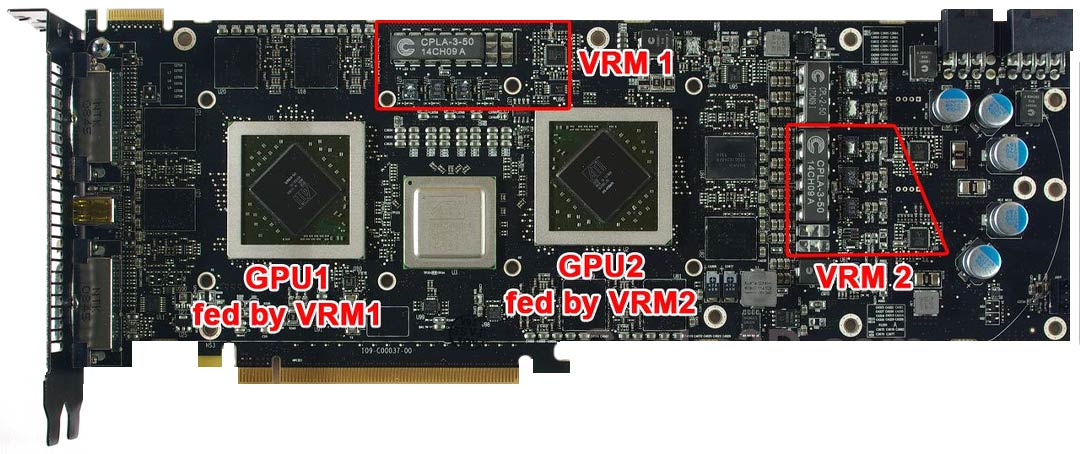

تست ماسفت، Power Stage و PWM کارت گرافیک
در کلاس با ساختار مدارهای Buck Converter آشنا می‌شوید و قطعاتی مانند High-Side MOSFET، Low-Side MOSFET، DrMOS یا Power Stage، Driver، PWM Controller، Coil، مقاومت شنت و Current Sense را روی برد واقعی شناسایی می‌کنید.
هنرجو یاد می‌گیرد وجود ورودی 12V، فرمان Enable، سیگنال Gate و ولتاژ خروجی هر فاز را به ترتیب بررسی کند. این روش باعث می‌شود اگر یک Rail ساخته نمی‌شود، مشخص شود مشکل در ورودی، کنترلر، درایور، ماسفت یا بخش خروجی قرار دارد.
| مرحله | قسمت مورد بررسی | ابزار |
|---|---|---|
| ورودی برق | PCIe و کانکتورهای 12V | مولتی‌متر |
| اتصال کوتاه | Core، Memory و ریل‌های جانبی | مولتی‌متر و منبع تغذیه |
| Power Stage | High Side و Low Side | مولتی‌متر و اسیلوسکوپ |
| PWM | Enable و Gate Drive | اسیلوسکوپ |
| خروجی فاز | ولتاژ GPU و Memory | مولتی‌متر و اسیلوسکوپ |
پیدا کردن اتصال کوتاه در کارت گرافیک
خازن‌های MLCC، ماسفت‌ها، Power Stageها و برخی ICها می‌توانند باعث Short Circuit شوند. هنرجو یاد می‌گیرد ابتدا مقاومت خط را اندازه‌گیری کرده و فقط در صورت تأیید اتصال کوتاه، از روش‌های تکمیلی برای پیدا کردن قطعه معیوب استفاده کند.
استفاده از منبع تغذیه برای تزریق ولتاژ باید کاملاً کنترل‌شده باشد. ولتاژ تزریق و Current Limit براساس همان Rail انتخاب می‌شود و سپس افزایش دمای قطعات مشکوک بررسی می‌شود.

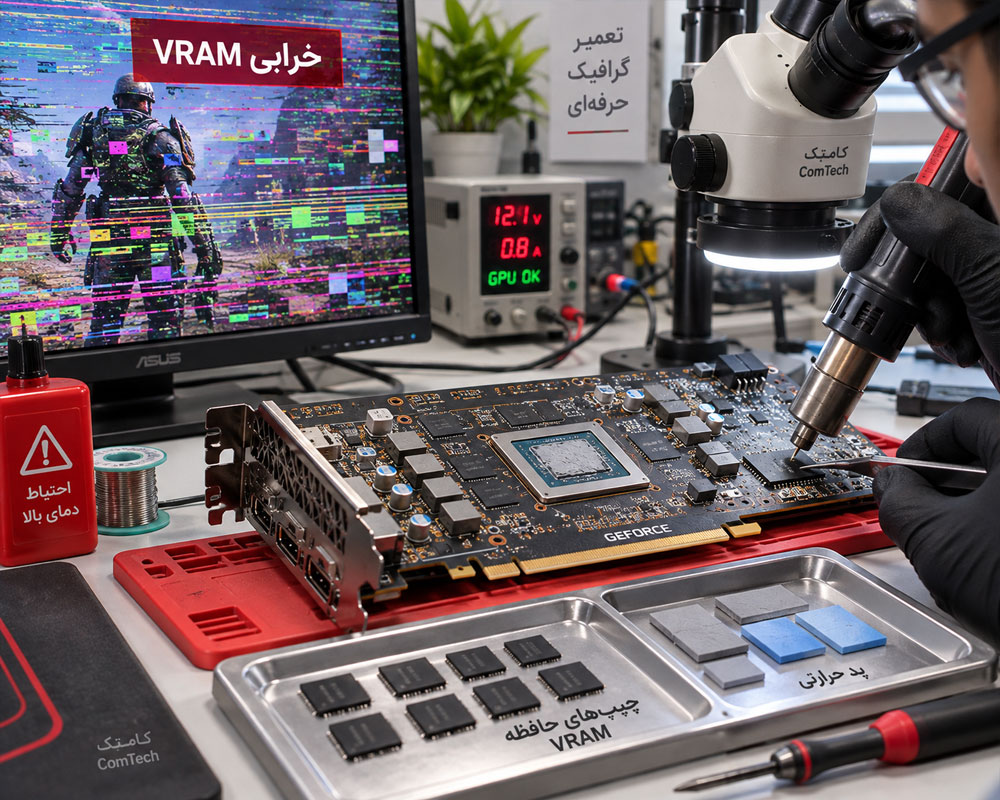

آموزش تعمیر VRAM و رفع آرتیفکت کارت گرافیک
خرابی حافظه گرافیکی یکی از علت‌های آرتیفکت، پیکسل‌های رنگی، خطوط غیرعادی، کرش بازی، ریست زیر Load و خطاهای Driver است. اما مشاهده این علائم به‌تنهایی برای تعویض VRAM کافی نیست.
در کارت‌های مختلف ممکن است حافظه‌های خانواده GDDR5، GDDR6، GDDR6X و در نسل‌های جدیدتر انواع جدید حافظه گرافیکی دیده شود. قبل از تعویض حافظه باید تغذیه VRAM، دمای کاری، خطوط مربوط، سلامت GPU و نتیجه تست‌های حافظه بررسی شوند.
روش تشخیص حافظه معیوب کارت گرافیک
- بررسی ولتاژ ریل Memory
- کنترل دمای ICهای حافظه
- اجرای تست حافظه در کارت‌های قابل تست
- بررسی کانال یا Bank مشکوک
- کنترل PCB و اتصالات اطراف VRAM
- تعویض IC فقط بعد از تأیید خرابی
آموزش نقشه خوانی و BoardView کارت گرافیک
برای عیب‌یابی حرفه‌ای، تعمیرکار باید بتواند علاوه بر شناسایی قطعات، ارتباط بین آن‌ها را نیز درک کند. در بخش نقشه‌خوانی کارت گرافیک مسیر تغذیه، Enable، Power Good و Netهای مهم روی شماتیک و BoardView دنبال می‌شوند.
کاربرد BoardView در تعمیر GPU
BoardView کمک می‌کند محل قطعات، نام Netها و ارتباط پایه‌های مختلف روی PCB سریع‌تر پیدا شود. برای مثال در زمان نبود یک ولتاژ می‌توان مسیر را از Coil به Power Stage و کنترلر مربوط دنبال کرد و قطعات مرتبط را مرحله‌به‌مرحله تست کرد.
تست قطعات SMD روی کارت گرافیک
تست مقاومت، دیود، خازن، MOSFET، ترانزیستور، Coil، کریستال و رگولاتورهای مختلف به‌صورت عملی انجام می‌شود. همچنین تفاوت اندازه‌گیری قطعه روی مدار و خارج از مدار توضیح داده می‌شود.

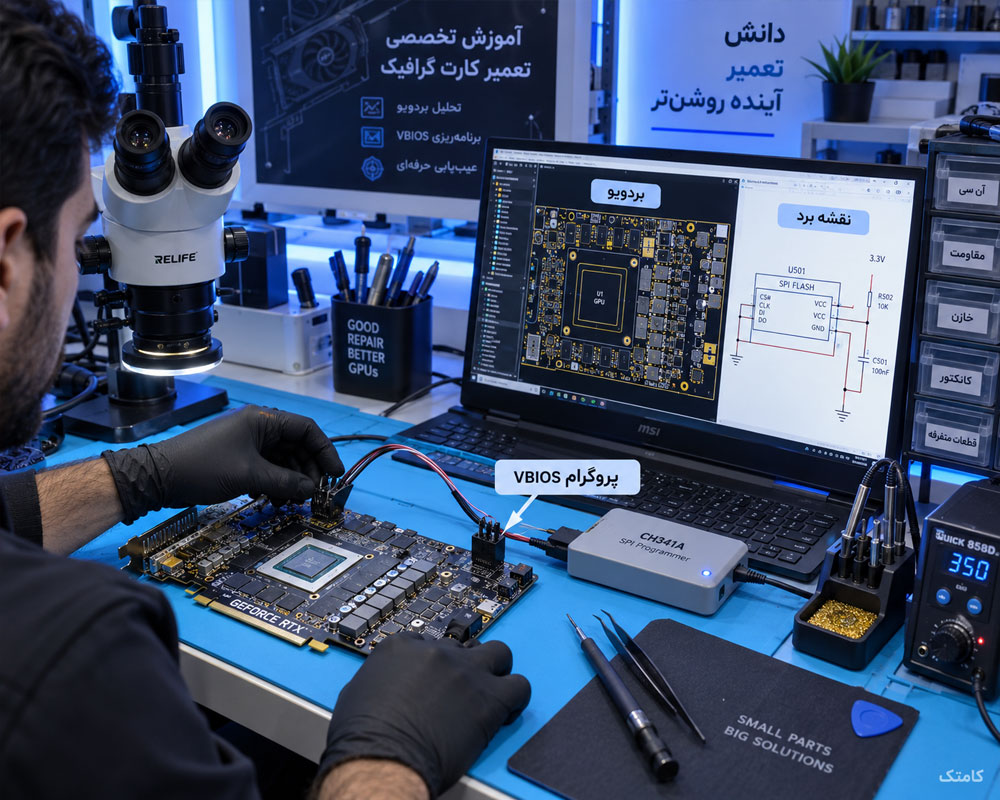

آموزش پروگرام VBIOS کارت گرافیک
VBIOS وظیفه نگهداری Firmware موردنیاز برای راه‌اندازی اولیه کارت را برعهده دارد. خراب شدن فایل، استفاده از Firmware نامناسب یا پروگرام اشتباه ممکن است باعث بوت ناقص، شناسایی نشدن کارت یا رفتار غیرعادی شود.
مراحل پروگرام VBIOS
- شناسایی SPI Flash روی کارت
- خواندن فایل فعلی
- تهیه Backup قبل از هر تغییر
- بررسی مشخصات برد و حافظه
- انتخاب فایل صحیح
- پاک کردن و نوشتن Firmware
- انجام Verify بعد از پروگرام
- تست کارت پس از نصب روی سیستم

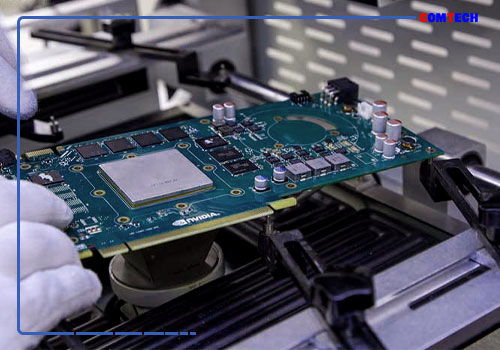

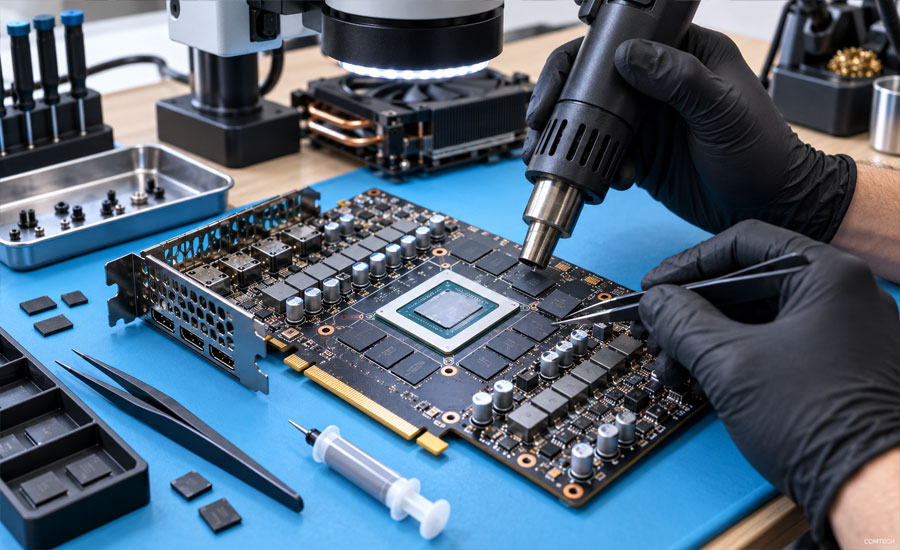

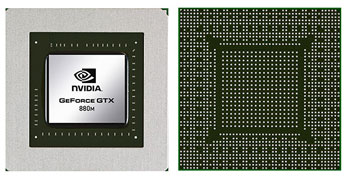

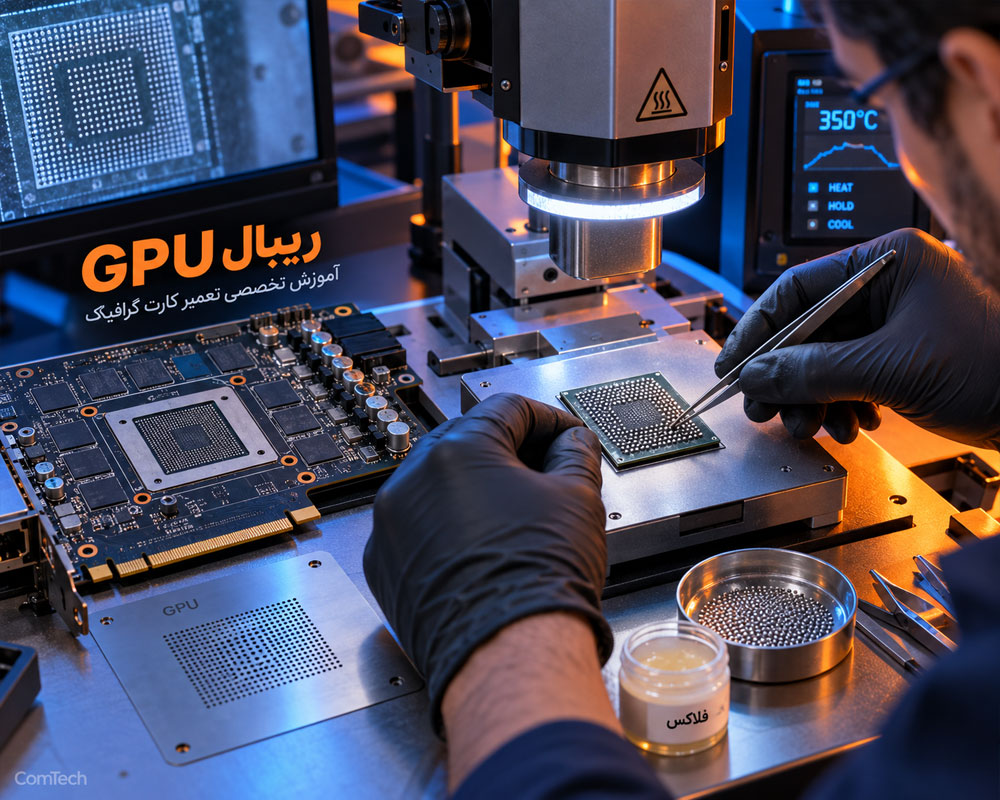

آموزش ریبال GPU و تعمیر چیپ کارت گرافیک
یکی از تخصصی‌ترین مراحل تعمیر کارت گرافیک، کار روی پکیج‌های BGA است. در این قسمت هنرجو با ساختار اتصال GPU به PCB و نحوه کار با تجهیزات Rework آشنا می‌شود.
تشخیص خرابی GPU قبل از ریبال
یکی از اشتباهات رایج، حرارت دادن GPU هر کارت بدون تصویر است. هر مشکل تصویر یا آرتیفکت به معنی خرابی BGA نیست. ابتدا باید VRM، VRAM، VBIOS، Clock و بخش‌های ارتباطی بررسی شوند.
مهارت‌های این بخش با بعضی مباحث تعمیر لپ تاپ نیز مشترک هستند؛ به‌خصوص در مدل‌هایی که از GPU مجزا و پکیج BGA استفاده می‌کنند.
مراحل ریبال GPU با دستگاه BGA
- تأیید فنی نیاز به Rework
- فیکس کردن PCB روی دستگاه
- قرار دادن ترموکوپل در نقاط مناسب
- استفاده از پروفایل حرارتی کنترل‌شده
- برداشتن GPU بدون آسیب به PCB
- تمیز کردن Padهای برد
- پاک‌سازی لحیم روی چیپ
- شابلون‌کاری و ایجاد توپ‌های BGA
- قرار دادن GPU روی برد
- لحیم مجدد با پروفایل مناسب
- بررسی ظاهری و تست کارت
تفاوت Reflow و Reball کارت گرافیک
در Reflow چیپ از PCB جدا نمی‌شود و تحت سیکل حرارتی قرار می‌گیرد. تغییر رفتار کارت بعد از Reflow می‌تواند اطلاعاتی برای عیب‌یابی ایجاد کند، اما این روش به‌تنهایی تعمیر قطعی همه مشکلات GPU نیست.
در Reball چیپ از روی PCB برداشته می‌شود و اتصالات BGA مجدداً ساخته می‌شوند. اگر خرابی داخل Die یا خود GPU باشد، Reball مشکل را برطرف نمی‌کند و ممکن است نیاز به تعویض چیپ وجود داشته باشد.

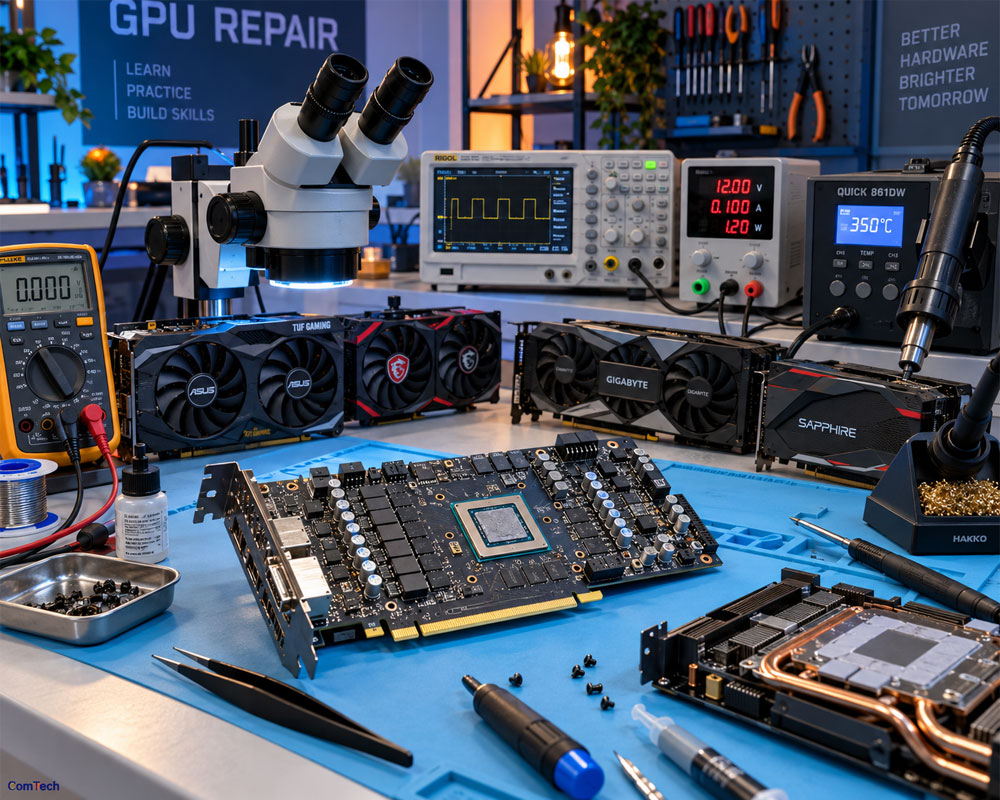

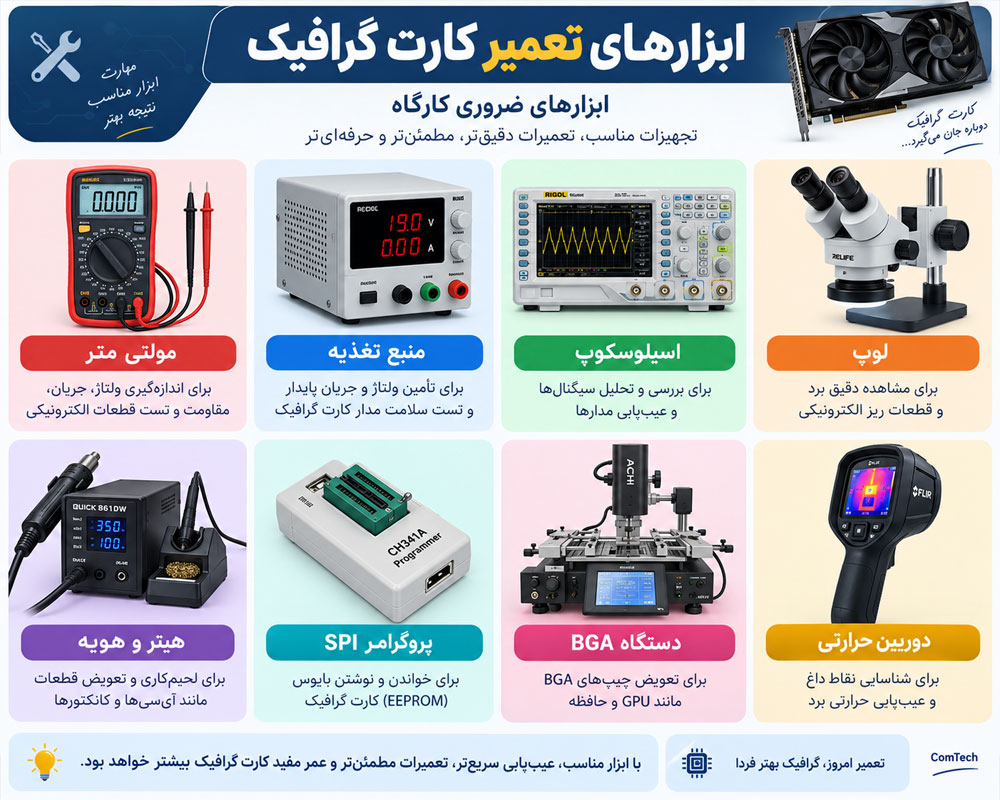

ابزارهای تخصصی مورد نیاز تعمیر کارت گرافیک
برای تعمیر GPU از ابزارهای عمومی الکترونیک تا تجهیزات تخصصی BGA استفاده می‌شود. خرید تجهیزات نیز بهتر است متناسب با سطح فعالیت تعمیرکار انجام شود.
| ابزار | کاربرد | سطح استفاده |
|---|---|---|
| مولتی‌متر | تست مقاومت، ولتاژ و قطعات | ضروری |
| منبع تغذیه | بررسی اتصال کوتاه و مصرف جریان | متوسط تا حرفه‌ای |
| اسیلوسکوپ | PWM، Gate و Clock | حرفه‌ای |
| لوپ یا میکروسکوپ | بررسی PCB و لحیم قطعات | ضروری برای برد |
| هیتر و هویه | تعویض SMD و IC | ضروری |
| SPI Programmer | خواندن و پروگرام VBIOS | تخصصی |
| BGA Rework Station | برداشتن و نصب GPU | فوق تخصصی |
| دوربین حرارتی | بررسی نقاط داغ و Short | حرفه‌ای |
آموزش تعمیر کارت گرافیک گیمینگ NVIDIA و AMD
تعمیر کارت گرافیک ASUS، GIGABYTE و MSI
در کلاس، کارت‌های گرافیک برندهای پرکاربرد مانند ASUS، GIGABYTE و MSI بررسی می‌شوند و تفاوت در طراحی VRM، نوع PCB، حافظه و سیستم خنک‌کننده آن‌ها توضیح داده می‌شود.
اصول عیب‌یابی برای برندهایی مانند Sapphire، XFX، Zotac، Palit، PNY و PowerColor نیز مشابه است، اما تعداد فازهای VRM، قطعات پاور، نوع حافظه و جانمایی مدار می‌تواند متفاوت باشد.
خرابی‌های رایج کارت گرافیک گیمینگ
- کارت گرافیک تصویر نمی‌دهد
- GPU در سیستم شناسایی نمی‌شود
- علامت خطا در Device Manager نمایش داده می‌شود
- تصویر دارای Artifact یا نقاط رنگی است
- بازی و نرم‌افزار گرافیکی Crash می‌کند
- سیستم هنگام Benchmark ریست می‌شود
- دمای GPU یا VRAM بیش از حد بالا می‌رود
- فن کارت گرافیک کار نمی‌کند
- MOSFET یا Power Stage مدار VRM می‌سوزد
- ریل تغذیه اتصال کوتاه دارد
- حافظه VRAM معیوب است
- VBIOS خراب یا اشتباه پروگرام شده است
- خروجی HDMI یا DisplayPort کار نمی‌کند
- کانکتور PCI Express آسیب دیده است

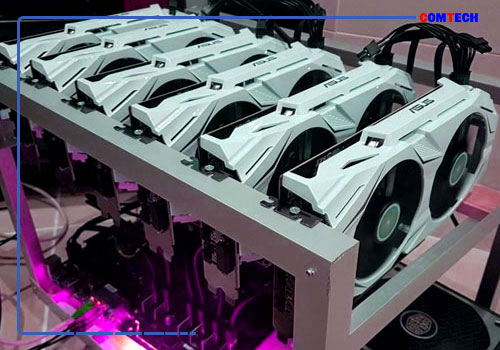

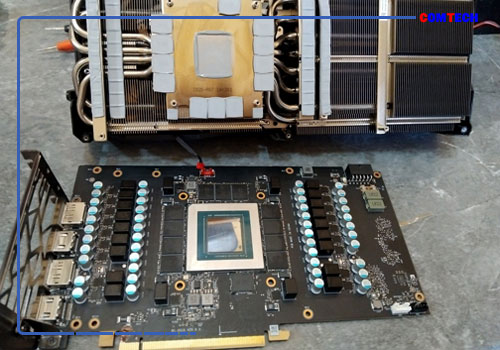

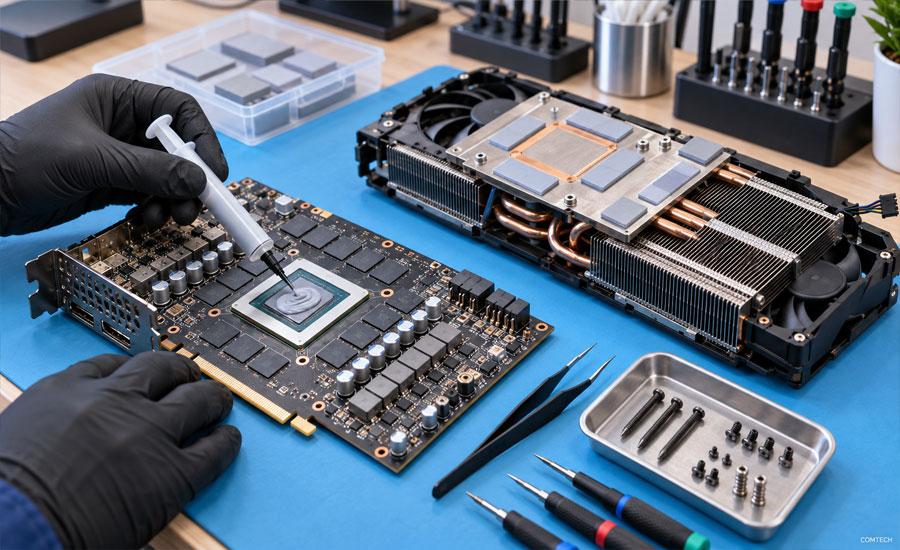

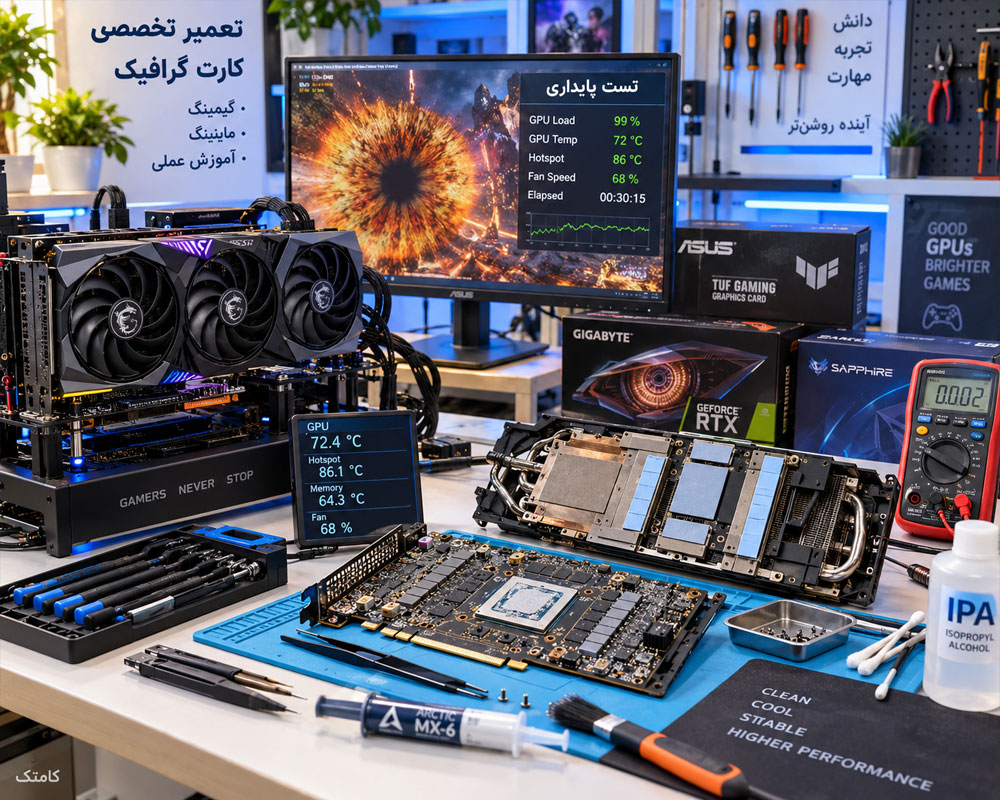

آموزش سرویس کارت گرافیک ماینینگ و تست سلامت
کارت‌هایی که برای مدت طولانی در Mining Rig کار کرده‌اند معمولاً ساعات کار بالایی دارند. به همین دلیل فن، VRAM، VRM، خمیر حرارتی و Thermal Pad آن‌ها باید با دقت بیشتری بررسی شود.
در بخش تعمیر کارت گرافیک ماینینگ فقط تصویر گرفتن از کارت ملاک سلامت نیست. عملکرد GPU زیر Load، دمای Memory، سلامت VRM، وضعیت فن‌ها و پایداری کارت نیز بررسی می‌شوند.
چک لیست کامل عیب یابی کارت گرافیک در کارگاه
- بررسی PCB و آثار سوختگی یا خوردگی
- بررسی کانکتور PCIe و ورودی‌های برق
- تست فیوزها و مسیر 12V
- اندازه‌گیری مقاومت ریل‌ها نسبت به Ground
- بررسی MOSFET، Power Stage و MLCCها
- اندازه‌گیری ریل‌های Standby و اصلی
- بررسی PWM و VRM
- بررسی SPI Flash و VBIOS
- بررسی Clock و سیگنال‌های راه‌اندازی
- تست GPU و VRAM
- تست خروجی HDMI و DisplayPort
- کنترل فن و سیستم خنک‌کننده
- اجرای Benchmark و تست Load
- بررسی دما و پایداری پس از تعمیر

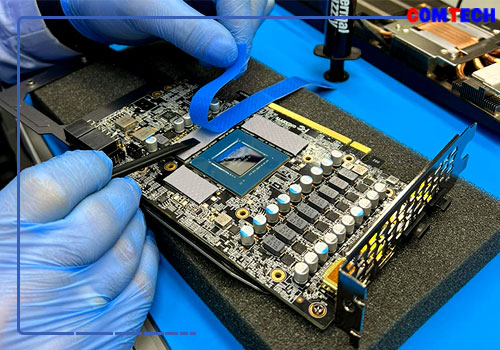

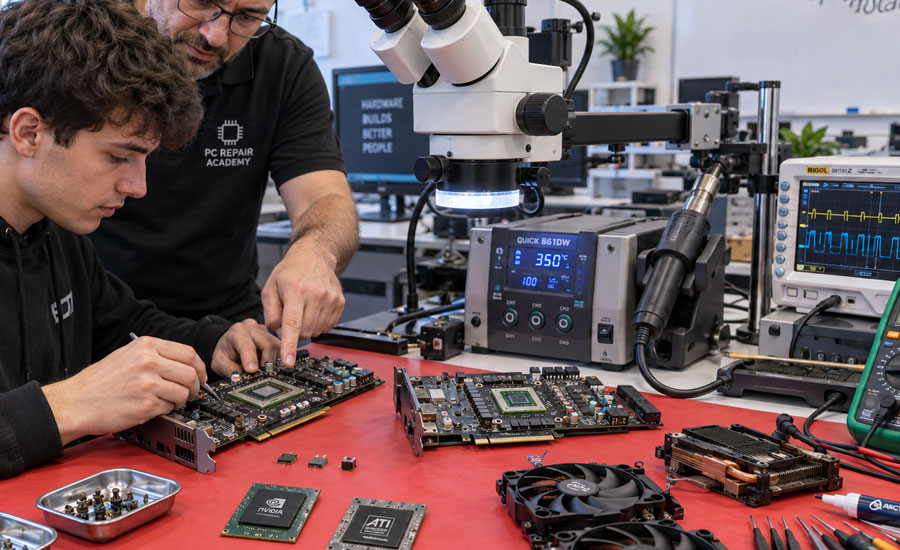

روش واقعی یادگیری تعمیر کارت گرافیک در کلاس عملی
بخش اصلی دوره روی بردهای واقعی انجام می‌شود. هنرجو با کارت معیوب روبه‌رو می‌شود و باید قبل از تعویض قطعه، علائم خرابی را ثبت و اندازه‌گیری‌های لازم را انجام دهد.
مسیر کارآموز روی یک کارت معیوب
- مشاهده علائم خرابی
- بررسی ظاهری برد
- اندازه‌گیری مقاومت‌ها
- ولتاژگیری و بررسی VRM
- بررسی VBIOS و VRAM
- مشخص کردن بخش معیوب
- انجام تعمیر
- تست تصویر، دما و پایداری
مهارت‌های نهایی دوره تخصصی تعمیر کارت گرافیک
| مهارت | آنچه در کلاس تمرین می‌شود |
|---|---|
| قطعه‌شناسی | شناخت SMD و بلوک‌های مختلف PCB |
| VRM | تست PWM، MOSFET و ریل‌های تغذیه |
| GPU | تشخیص خرابی پردازنده و BGA |
| VRAM | تشخیص و تعویض حافظه معیوب |
| VBIOS | Backup، پروگرام و Verify فایل |
| BoardView | دنبال کردن مسیر مدار و Netها |
| BGA | برداشتن، Reball و نصب GPU |
| تست نهایی | کنترل تصویر، دما و پایداری زیر Load |
دوره تعمیر کارت گرافیک برای چه کسانی مناسب است؟
این کلاس برای افرادی مناسب است که می‌خواهند تعمیر کارت گرافیک را از پایه تا سطح تخصصی یاد بگیرند، تعمیرکاران کامپیوتر و لپ‌تاپ که قصد توسعه خدمات خود را دارند و افرادی که می‌خواهند وارد تعمیر بردهای الکترونیکی شوند.
افرادی که سابقه تعمیر برد دارند سریع‌تر وارد مباحث VRM، VRAM و BGA می‌شوند، اما ساختار دوره به‌صورت مرحله‌ای است و ابتدا قطعه‌شناسی، تست با مولتی‌متر و تحلیل مدار آموزش داده می‌شود.
برای مرور مطالب تکمیلی درباره قطعات، عیب‌یابی برد، BIOS و روش‌های تست می‌توانید بخش مقالات تعمیرات را نیز مطالعه کنید.
