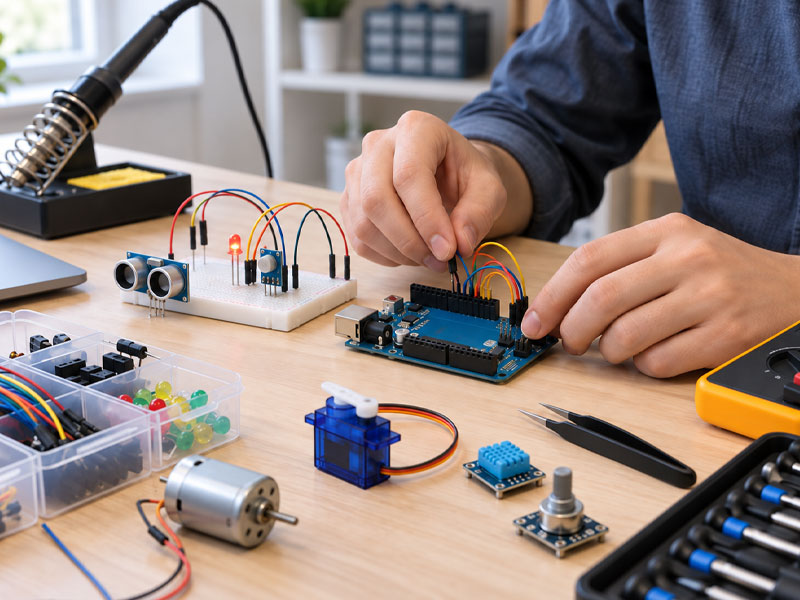

دوره آموزش آردوینو از صفر تا ساخت پروژه واقعی
دوره آموزش آردوینو یک مسیر عملی و پروژهمحور برای یادگیری الکترونیک، برنامهنویسی میکروکنترلر، رباتیک، هوشمندسازی و اینترنت اشیا است. آموزش از مفاهیم پایه شروع میشود و بهتدریج به ساخت پروژههای واقعی با سنسورها، نمایشگرها، موتور، رله، ارتباط بیسیم، ESP32 و بردهای جدید Arduino میرسد.
هدف کلاس فقط اجرای چند کد آماده نیست؛ کارآموز یاد میگیرد چگونه یک ایده را به مدار تبدیل کند، ورودیها را بخواند، دادهها را پردازش کند و خروجیهایی مانند موتور، رله، نمایشگر یا سیستم هشدار را کنترل کند. در طول دوره با Arduino IDE 2، ADC، PWM، Interrupt، Serial، UART، I2C، SPI، Wi-Fi، Bluetooth و پروژههای IoT بهصورت عملی کار میکنید.
آموزش Arduino از مفاهیم پایه آغاز میشود؛ بنابراین حتی اگر قبلاً برنامهنویسی نکرده باشید یا تجربه زیادی در الکترونیک نداشته باشید، میتوانید مرحلهبهمرحله وارد این حوزه شوید. در ابتدای کلاس با ولتاژ، جریان، مقاومت، تغذیه مدار، ورودی و خروجی و ساختار کلی یک میکروکنترلر آشنا میشوید.

پس از شناخت مفاهیم اولیه، برد به کامپیوتر متصل میشود و اولین برنامه روی آن Upload خواهد شد. اگر در بخش مبانی مدار نیاز به آموزش عمیقتری داشته باشید، یادگیری آموزش الکترونیک کاربردی کمک میکند رفتار قطعات و مدارهای مورد استفاده در پروژههای میکروکنترلری را بهتر تحلیل کنید.

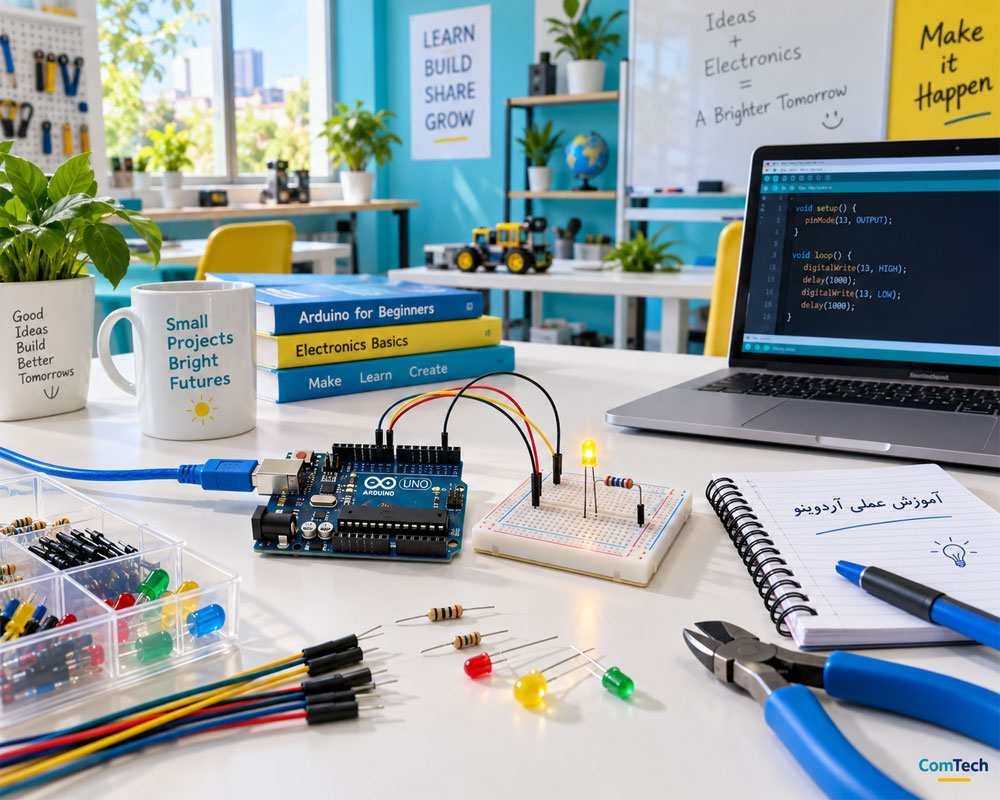

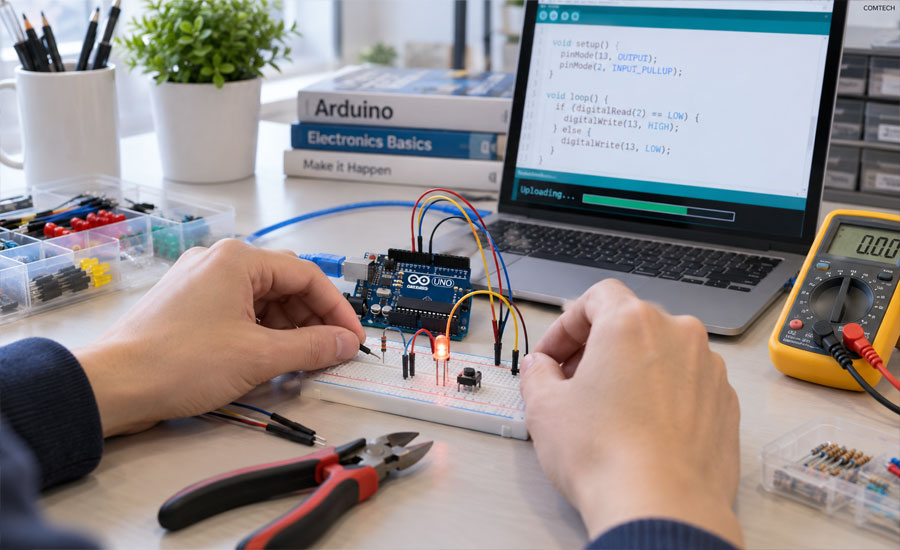

آموزش عملی آردوینو با تمرکز بر پروژههای مرحلهای
هر مفهوم جدید در کنار یک تمرین عملی آموزش داده میشود. برای مثال، هنگام یادگیری خروجی دیجیتال یک LED کنترل میشود و هنگام آموزش ورودی دیجیتال، وضعیت کلید یا سنسور توسط میکروکنترلر خوانده خواهد شد.
با پیشرفت کلاس، چند بخش در یک پروژه با یکدیگر ترکیب میشوند؛ سنسور اطلاعات را دریافت میکند، میکروکنترلر داده را پردازش میکند و بر اساس الگوریتم نوشتهشده، خروجی مناسب را فعال میسازد.
ساخت اولین مدار ورودی، پردازش و خروجی
در یکی از تمرینهای ابتدایی، ابتدا یک LED روشن و خاموش میشود. سپس کلید به مدار اضافه شده و برنامه طوری توسعه پیدا میکند که وضعیت LED بر اساس ورودی کلید تغییر کند. همین تمرین ساده، مفهوم مهم Input → Processing → Output را که پایه بسیاری از سیستمهای Embedded است بهصورت عملی نشان میدهد.
مسیر یادگیری برنامه نویسی آردوینو از مبتدی تا حرفهای
یادگیری صحیح برنامه نویسی Arduino باید مرحلهای باشد. شروع مستقیم با پروژههای پیچیده معمولاً باعث وابستگی به Libraryها و کدهای آماده میشود و هنرجو هنگام بروز خطا نمیتواند تشخیص دهد مشکل از مدار، برنامه یا تنظیمات نرمافزاری است.

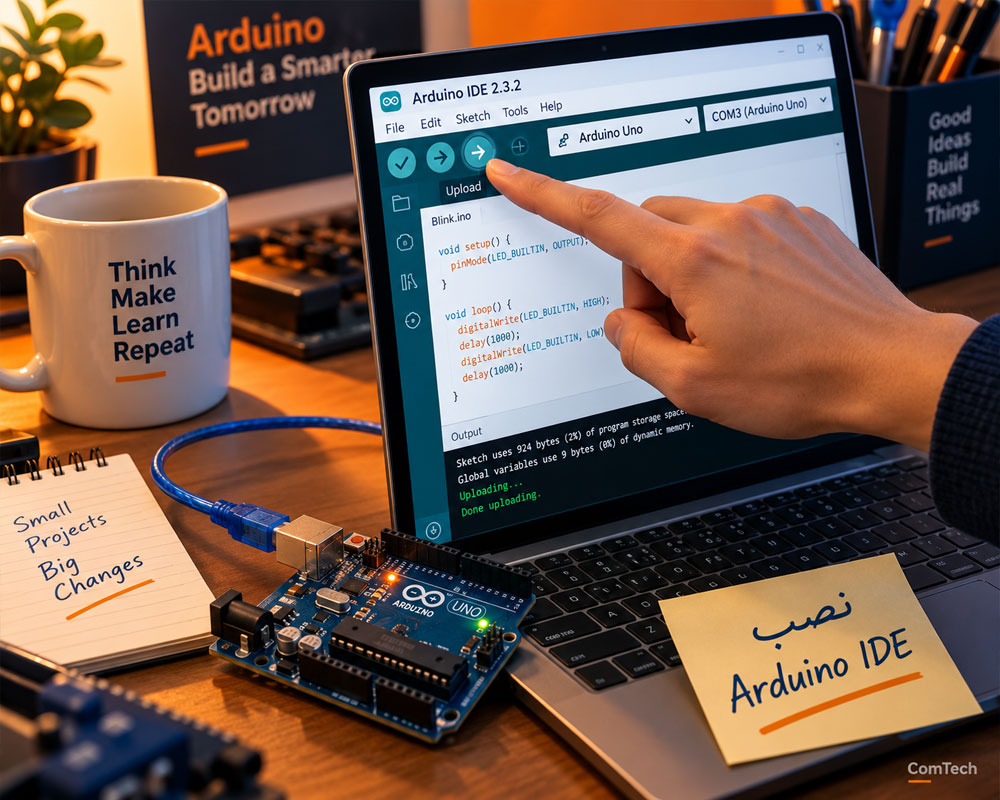

نصب و راهاندازی Arduino IDE و تنظیم برد
در بخش نرمافزار، نحوه نصب و استفاده از Arduino IDE 2 آموزش داده میشود. انتخاب Board، شناسایی Port، بررسی کد، Compile و Upload برنامه روی برد از اولین مهارتهایی هستند که هنرجو تمرین میکند.

همچنین ابزارهایی مانند Boards Manager، Library Manager، Serial Monitor و Serial Plotter معرفی میشوند تا کارآموز بتواند بردها، کتابخانهها و اطلاعات پروژه را مدیریت کند.
رفع خطاهای رایج هنگام آپلود برنامه Arduino
اگر برنامه روی برد Upload نشود، مواردی مانند کابل USB، قابلیت انتقال Data کابل، Port انتخابشده، Driver، مدل Board، Bootloader و اشغال بودن پورت توسط نرمافزار دیگر بررسی میشوند. یادگیری این روند باعث میشود هنرجو بهجای تغییر تصادفی تنظیمات، خطا را مرحلهبهمرحله پیدا کند.
یادگیری ساختار کدنویسی و دستورات اصلی آردوینو
برنامههای Arduino معمولاً دارای دو تابع اصلی setup() و loop() هستند. setup در شروع برنامه برای تنظیمات اولیه اجرا میشود و loop منطق اصلی برنامه را بهصورت تکرارشونده اجرا میکند.
در ادامه مفاهیمی مانند متغیرها، انواع داده، عملگرها، شرطها، حلقهها، توابع، آرایهها و رشتهها آموزش داده میشوند تا هنرجو بتواند برنامههای خوانا، منظم و قابل توسعه بنویسد.
تقسیم برنامههای بزرگ به Functionهای کوچکتر
در پروژههای حرفهای بهتر است وظایفی مانند خواندن سنسور، کنترل موتور، پردازش داده و نمایش اطلاعات در Functionهای جداگانه قرار بگیرند. این روش، تست و Debug برنامه را بسیار سادهتر میکند و توسعه پروژه در آینده نیز راحتتر خواهد بود.

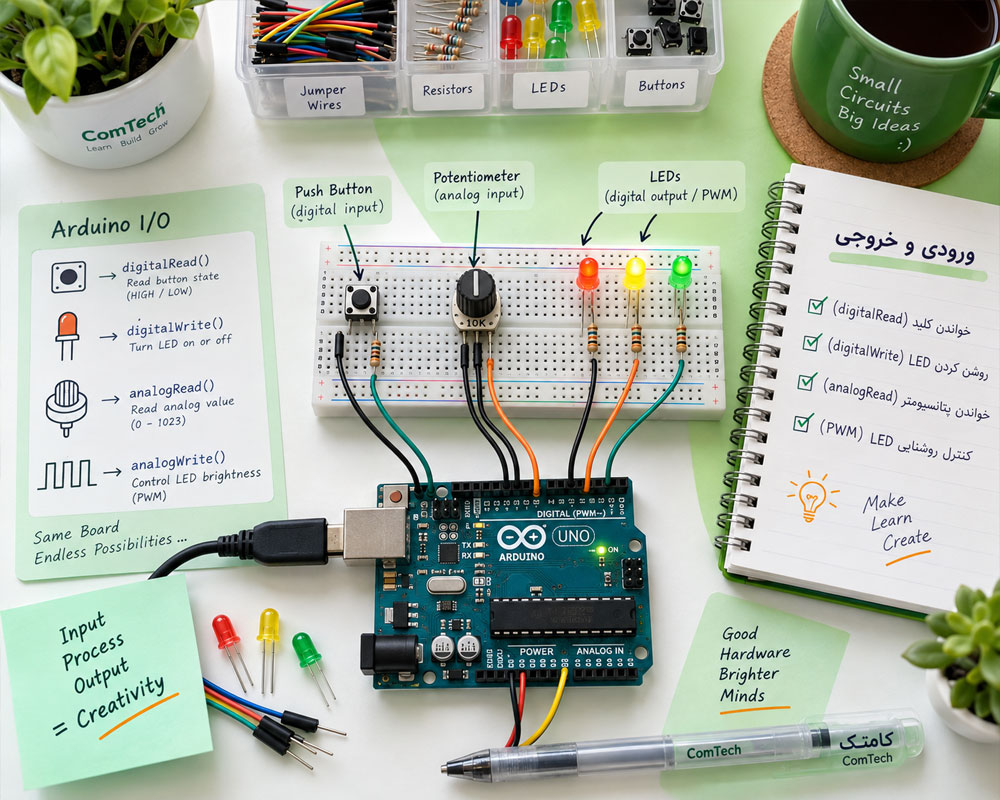

کنترل ورودی و خروجی دیجیتال و آنالوگ Arduino
یکی از مهمترین بخشهای آموزش برنامه نویسی آردوینو شناخت ورودیها و خروجیها است. میکروکنترلر اطلاعات محیط را دریافت میکند و بر اساس برنامه نوشتهشده خروجی مناسب را تغییر میدهد.
خواندن کلید و کنترل خروجی دیجیتال
با توابعی مانند digitalRead() میتوان وضعیت ورودی دیجیتال را خواند و با digitalWrite() وضعیت یک خروجی را تغییر داد. در این مرحله مفاهیمی مانند INPUT، OUTPUT، HIGH، LOW، Pull-up و Debounce نیز بررسی میشوند.
خواندن ADC و کنترل خروجی PWM
با analogRead() مقدار ورودی آنالوگ توسط ADC خوانده میشود. رزولوشن ADC و محدوده اندازهگیری به مدل برد بستگی دارد. سپس مفهوم PWM برای کاربردهایی مانند کنترل شدت روشنایی LED یا سرعت موتور بررسی میشود.

در یک تمرین عملی، مقدار پتانسیومتر خوانده شده و به محدوده مناسب برای کنترل روشنایی LED تبدیل میشود. این تمرین فرصت مناسبی برای یادگیری Mapping و تبدیل محدوده داده است.

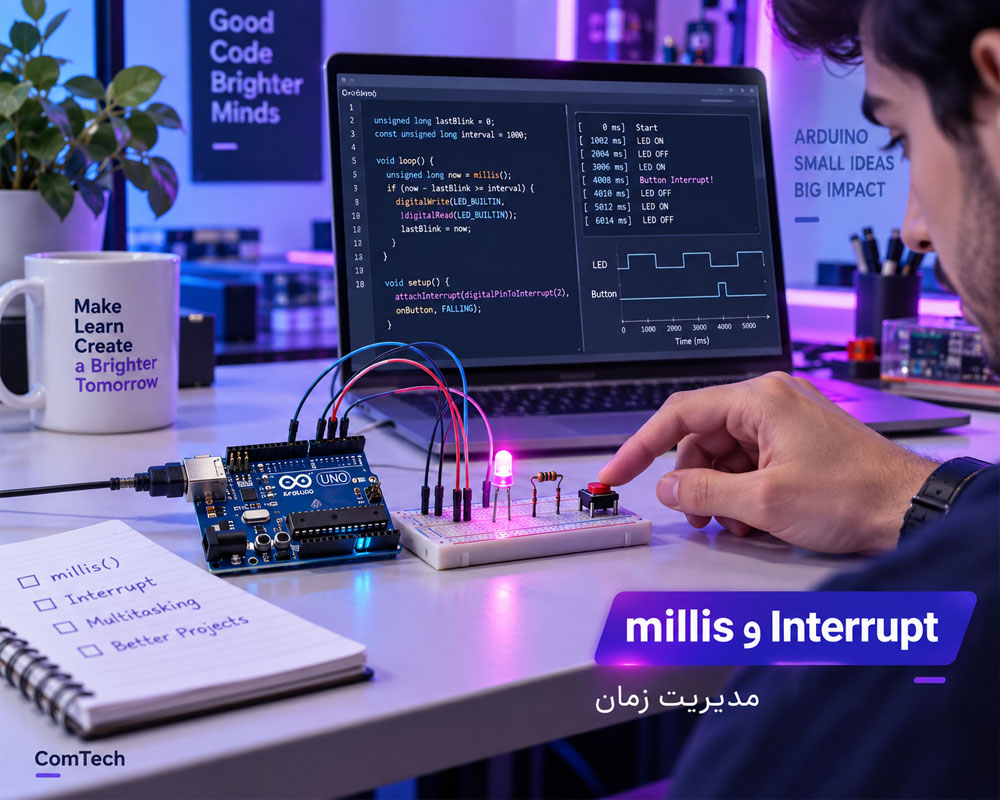

آموزش millis، Interrupt و مدیریت زمان برنامه
در پروژههای بسیار ساده میتوان از delay استفاده کرد، اما توقف طولانی برنامه باعث میشود سایر بخشها در همان مدت پاسخ ندهند. به همین دلیل در پروژههای چندوظیفهای باید روشهای مناسبتری برای مدیریت زمان استفاده شود.
اجرای همزمان چند وظیفه بدون وابستگی به delay
با استفاده از millis() میتوان وظایف مختلف را در زمانهای مشخص اجرا کرد، بدون اینکه برنامه برای مدت طولانی متوقف شود. برای مثال LED چشمک میزند و همزمان وضعیت یک کلید یا سنسور نیز بررسی میشود.
استفاده اصولی از Interrupt برای واکنش سریع
Interrupt زمانی کاربرد دارد که میکروکنترلر باید نسبت به یک رویداد مشخص سریع واکنش نشان دهد. در کلاس، نحوه تعریف وقفه، محدودیتهای آن و اصول نوشتن Interrupt Service Routine بررسی میشود.

انتخاب بهترین برد آردوینو برای پروژههای مختلف
یکی از پرسشهای پرتکرار هنرجویان این است که کدام برد آردوینو بهتر است؟ پاسخ به نوع پروژه، تعداد ورودی و خروجی، ابعاد مدار، سرعت پردازش، حافظه، ولتاژ منطقی و امکانات ارتباطی موردنیاز بستگی دارد.

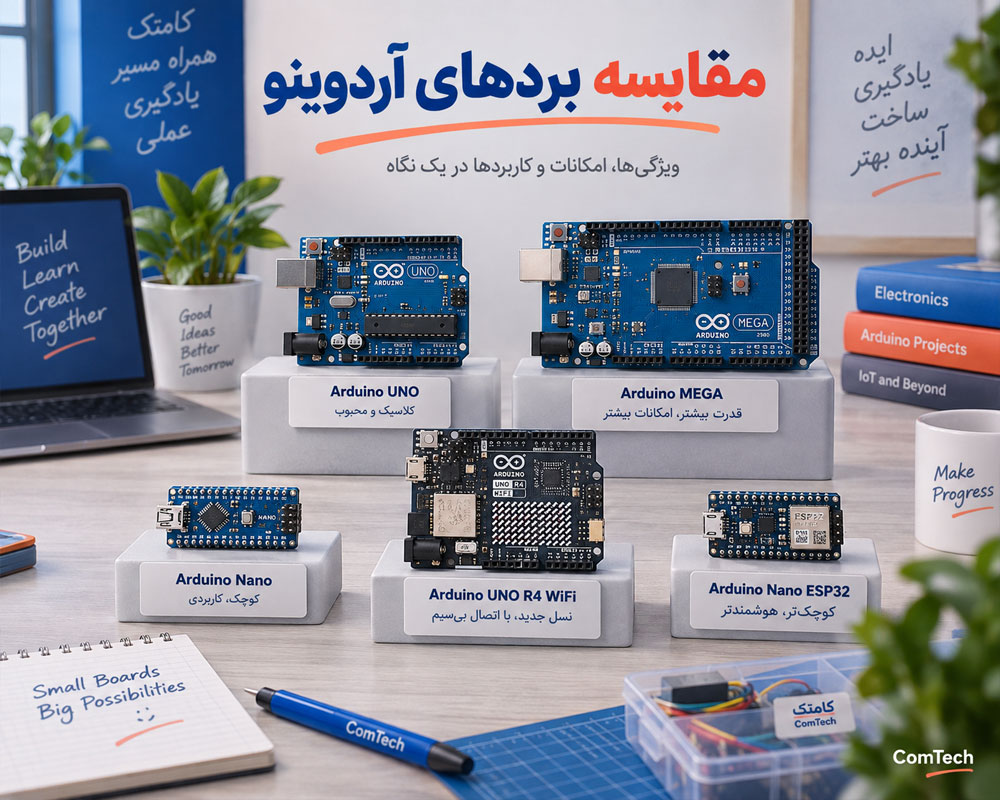

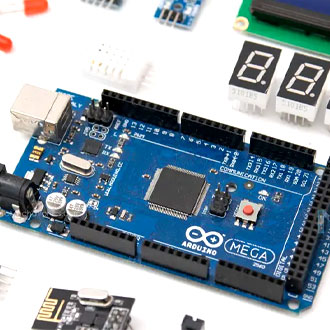

مقایسه Arduino UNO و Nano و Mega و بردهای جدید
Arduino UNO برای شروع آموزش و نمونهسازی عمومی انتخاب مناسبی است. Nano در مدارهای کوچک و فشرده کاربرد دارد و Mega برای پروژههایی که تعداد زیادی ورودی و خروجی نیاز دارند گزینه مناسبتری است. بردهای جدیدتر نیز برای پروژههای ۳۲ بیتی و ارتباطات بیسیم امکانات بیشتری فراهم میکنند.

| برد | کاربرد مناسب | سطح پیشنهادی | ویژگی مهم |
|---|---|---|---|
| Arduino UNO | آموزش و نمونهسازی عمومی | مبتدی تا متوسط | سادگی و منابع آموزشی گسترده |
| Arduino Nano | مدارهای کوچک و Breadboard | مبتدی تا متوسط | ابعاد کوچک و نصب آسان |
| Arduino Mega | پروژههای دارای ماژول و I/O متعدد | متوسط تا حرفهای | تعداد زیاد ورودی و خروجی |
| UNO R4 WiFi | نمونهسازی جدید و پروژه IoT | متوسط تا حرفهای | پردازنده ۳۲ بیتی و ارتباط بیسیم |
| Nano ESP32 | Wi-Fi، Bluetooth و اینترنت اشیا | متوسط تا حرفهای | مبتنی بر ESP32-S3 |
شناخت تفاوت بردها کمک میکند برای هر پروژه، سختافزار متناسب با تعداد ورودیها، رابطهای ارتباطی و توان پردازشی موردنیاز انتخاب شود.
بررسی Arduino UNO R4 WiFi برای پروژههای جدید
UNO R4 WiFi از میکروکنترلر ۳۲ بیتی Renesas RA4M1 مبتنی بر Arm Cortex-M4 استفاده میکند و برای ارتباطات بیسیم از ESP32-S3 بهره میبرد. وجود امکاناتی مانند RTC، DAC، CAN Bus و ماتریس LED داخلی ۱۲×۸ این برد را برای آموزش پیشرفته و نمونهسازی پروژههای جدید جذاب کرده است.
کار با Nano ESP32 در پروژههای اینترنت اشیا
Arduino Nano ESP32 بر پایه ESP32-S3 ساخته شده و Wi-Fi و Bluetooth را در ابعاد فشرده خانواده Nano ارائه میکند. این برد برای سیستمهای مانیتورینگ، خانه هوشمند، کنترل از راه دور و جمعآوری اطلاعات سنسورها گزینه کاربردی محسوب میشود.

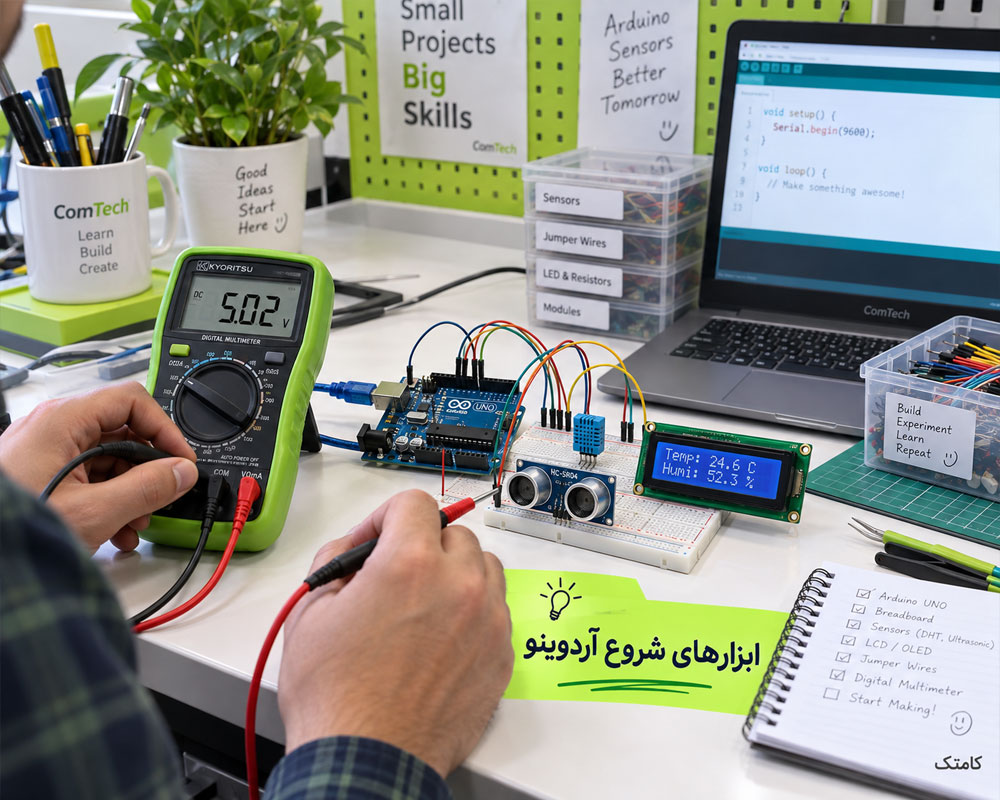

ابزارهای مورد نیاز برای شروع کلاس عملی آردوینو
برای شروع پروژههای Arduino به تجهیزات بسیار گرانقیمت نیاز ندارید. یک مجموعه مناسب از برد، Breadboard، سیم جامپر، مولتیمتر و تعدادی قطعه پایه برای اجرای بسیاری از تمرینهای آموزشی کافی است.

تجهیزات پایه برای ساخت مدارهای آموزشی Arduino
| ابزار یا قطعه | کاربرد در کلاس | اولویت |
|---|---|---|
| برد Arduino | برنامهنویسی و کنترل مدار | ضروری |
| Breadboard | ساخت مدار بدون لحیمکاری | ضروری |
| سیم جامپر | اتصال قطعات و ماژولها | ضروری |
| مولتیمتر دیجیتال | اندازهگیری ولتاژ و عیبیابی مدار | بسیار مهم |
| LED، مقاومت و کلید | تمرین ورودی و خروجی | ضروری |
| LCD یا OLED | نمایش اطلاعات پروژه | پیشنهادی |
| Logic Analyzer | بررسی سیگنالهای دیجیتال و پروتکلها | حرفهای |
هرچه پروژه پیچیدهتر میشود، ابزار اندازهگیری اهمیت بیشتری پیدا میکند و عیبیابی صرفاً با مشاهده ظاهر مدار کافی نخواهد بود.
استفاده از مولتیمتر برای عیبیابی مدار آردوینو
مولتیمتر یکی از مهمترین ابزارهای کار با مدارهای Arduino است. قبل از تغییر کد باید ولتاژ تغذیه، اتصال زمین، پیوستگی مسیرها و تغذیه سنسورها بررسی شود. اگر یک ماژول پاسخ نمیدهد، تغییر برنامه قبل از اطمینان از سلامت سختافزار میتواند روند عیبیابی را طولانیتر کند.

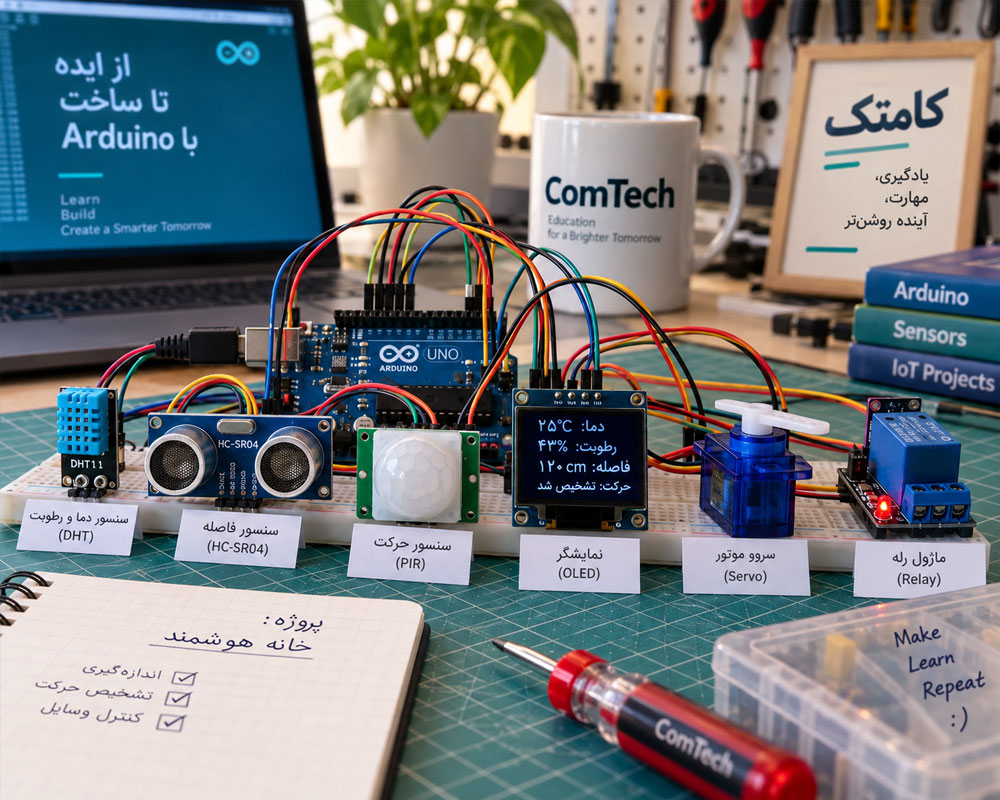

آموزش سنسورها و ماژولهای پرکاربرد در آردوینو
سنسورها رابط میان محیط واقعی و میکروکنترلر هستند. با استفاده از آنها میتوان پارامترهایی مانند دما، رطوبت، نور، فاصله، حرکت، فشار، شتاب و زاویه را اندازهگیری کرد.

راهاندازی سنسورهای مختلف در پروژههای Arduino
- سنسور دما و رطوبت: مناسب مانیتورینگ محیط و سیستمهای کنترلی.
- سنسور فاصله آلتراسونیک: مناسب رباتیک، تشخیص مانع و فاصلهسنج.
- شتابسنج و ژیروسکوپ: برای تشخیص حرکت، زاویه و وضعیت جسم.
- سنسور نور: مناسب کنترل روشنایی و اتوماسیون.
- سنسور رطوبت خاک: برای سیستم آبیاری هوشمند.
- سنسور فشار: مناسب پروژههای اندازهگیری و مانیتورینگ.
- سنسور گاز: برای پروژههای آموزشی و سیستمهای پایش متناسب با مشخصات سنسور.
پردازش، فیلتر و کالیبراسیون اطلاعات سنسورها
خروجی سنسور همیشه کاملاً ثابت نیست. نویز الکتریکی، کیفیت منبع تغذیه، سیمکشی، شرایط محیط و دقت خود سنسور میتوانند روی داده تأثیر بگذارند. به همین دلیل در پروژههای دقیقتر روشهایی مانند میانگینگیری، حذف دادههای غیرمنطقی و فیلتر مناسب بررسی میشوند.
استفاده از Calibration و Hysteresis در کنترل خروجی
Calibration به معنی مقایسه خروجی سنسور با یک مرجع و اصلاح خطای اندازهگیری است. Hysteresis نیز برای جلوگیری از قطع و وصل مداوم خروجی در نزدیکی یک آستانه استفاده میشود.
برای مثال اگر فن باید هنگام افزایش دما روشن شود، میتوان یک دما برای روشنشدن و مقدار پایینتری برای خاموششدن تعریف کرد. این روش از تغییر سریع وضعیت فن در اثر نوسان جزئی سنسور جلوگیری میکند.
راهاندازی LCD و OLED و موتور و رله
در پروژههای واقعی معمولاً سنسور تنها بخش مدار نیست. نمایشگر، موتور، Servo، رله، Buzzer، حافظه و ماژولهای ارتباطی میتوانند در کنار یکدیگر استفاده شوند.
نمایش اطلاعات پروژه روی LCD و OLED
نمایشگرها برای نمایش دما، رطوبت، فاصله، وضعیت موتور، مقادیر سنسور یا پیامهای سیستم استفاده میشوند. هنرجو یاد میگیرد داده خام را به اطلاعات قابل فهم برای کاربر تبدیل کند.

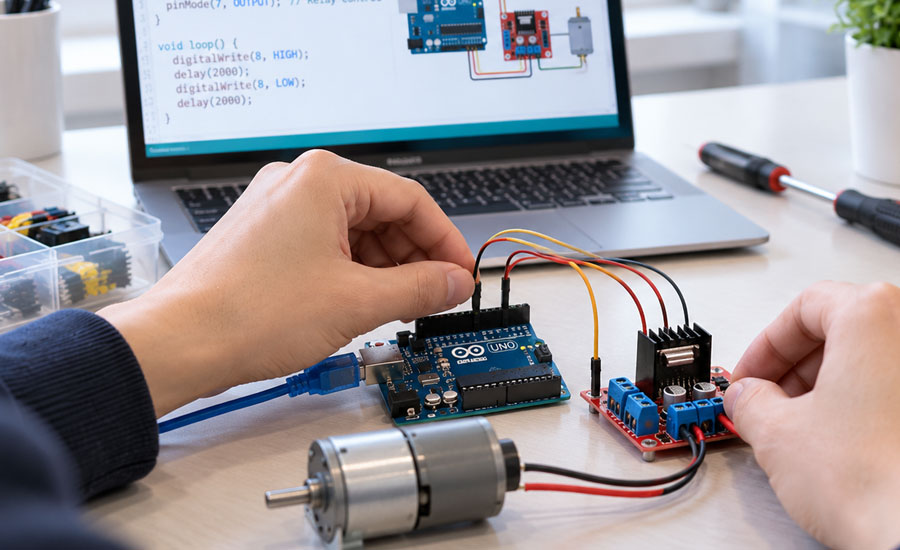

کنترل موتور و رله با مدار درایور مناسب
موتور و بارهای پرمصرف نباید بدون بررسی جریان مستقیماً به GPIO متصل شوند. برای چنین بارهایی باید از Driver، ترانزیستور، MOSFET یا مدار راهانداز مناسب استفاده شود.
موتورهای DC، Servo و Stepper ممکن است جریان لحظهای بالایی مصرف کنند. انتخاب منبع تغذیه مناسب و رعایت اتصال GND مشترک در مدارهای لازم، نقش مهمی در جلوگیری از Reset شدن یا عملکرد ناپایدار برد دارد.

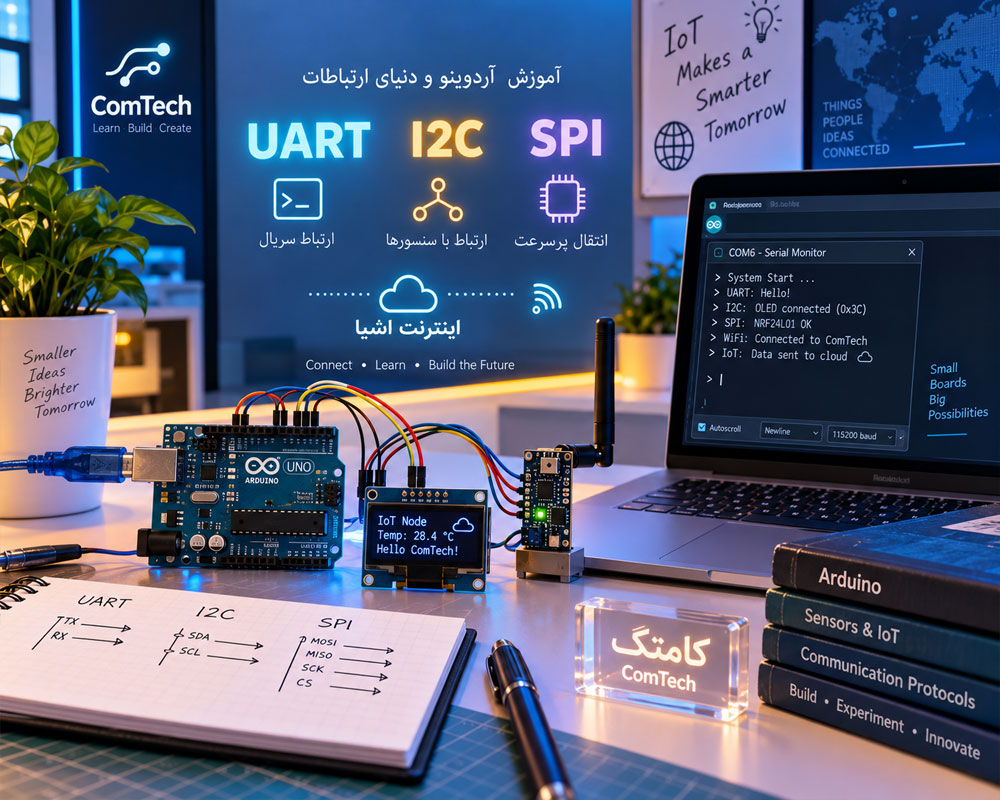

آموزش UART و I2C و SPI در پروژههای آردوینو
برای اتصال سنسورها، نمایشگرها، حافظهها و سایر بردها باید روش انتقال داده میان تجهیزات را شناخت. UART، I2C و SPI از مهمترین رابطهای ارتباطی در پروژههای میکروکنترلری هستند.

آموزش UART و استفاده حرفهای از Serial Monitor
UART یکی از رایجترین روشهای ارتباط سریال است و معمولاً از خطوط TX و RX برای ارسال و دریافت اطلاعات استفاده میکند. در کلاس علاوه بر انتقال داده، روش صحیح اتصال و تنظیم Baud Rate نیز تمرین میشود.
Debug برنامه با Serial Monitor و Serial Plotter
Serial Monitor فقط برای نمایش متن نیست؛ یکی از مهمترین ابزارهای Debug در پروژههای Arduino محسوب میشود. با چاپ مقدار متغیرها و وضعیت قسمتهای مختلف برنامه میتوان محل بسیاری از خطاهای نرمافزاری را پیدا کرد.
Serial Plotter نیز اطلاعات عددی را به شکل نمودار نمایش میدهد و برای مشاهده تغییرات سنسورهایی مانند دما، نور، فشار یا سیگنالهای کمسرعت بسیار کاربردی است.
آموزش I2C و اتصال چند ماژول روی یک Bus
I2C معمولاً از دو خط اصلی SDA و SCL استفاده میکند و امکان اتصال چند Peripheral به یک Bus را فراهم میسازد. هر تجهیز معمولاً دارای یک آدرس مشخص است.
پیدا کردن آدرس ماژول با I2C Scanner
یکی از تمرینهای کاربردی کلاس، اجرای I2C Scanner برای پیدا کردن آدرس تجهیزات متصل است. اگر دو ماژول دارای آدرس یکسان و غیرقابل تغییر باشند، ممکن است تداخل ایجاد شود و طراحی مدار باید متناسب با آن تغییر کند.
آموزش SPI برای نمایشگر و حافظه و تجهیزات سریع
SPI در بسیاری از نمایشگرها، کارتهای حافظه، مبدلها و ماژولهای دیجیتال استفاده میشود و در بسیاری از کاربردها سرعت بالاتری نسبت به I2C ارائه میکند.
عیبیابی خطوط Clock و Data و Chip Select
در پروژهای که چند Peripheral روی SPI وجود دارد، مدیریت صحیح Chip Select اهمیت زیادی دارد. اگر ماژولی پاسخ ندهد، Pinout، سیمکشی، تغذیه، CS و تنظیمات نرمافزاری از اولین مواردی هستند که باید بررسی شوند.

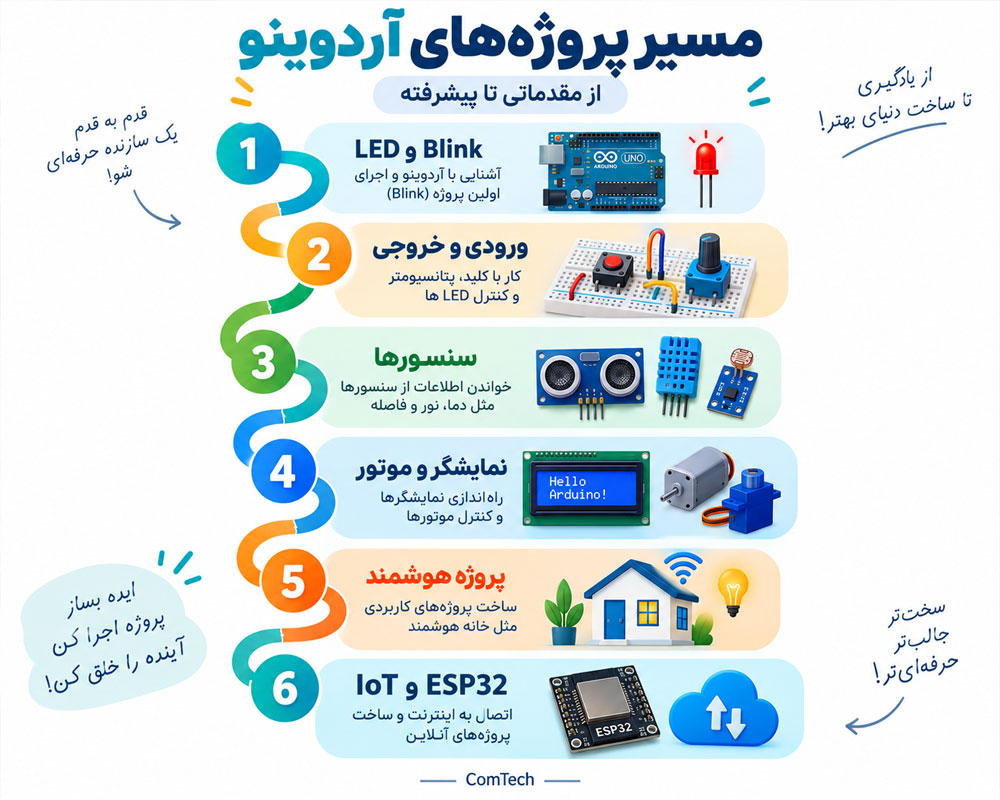

پروژههای عملی آردوینو از مقدماتی تا پیشرفته
پروژههای دوره طوری انتخاب میشوند که هر تمرین مهارت جدیدی را به آموختههای قبلی اضافه کند. به این ترتیب هنرجو بهجای حفظ کردن چند پروژه آماده، روش طراحی و توسعه سیستم را یاد میگیرد.

پروژههای مقدماتی برای یادگیری اصول Arduino
ساخت Blink و کنترل خروجی دیجیتال
پروژه Blink برای شناخت ساختار Sketch، تعریف پین خروجی و مدیریت زمان مناسب است. در مرحله بعد همان پروژه بدون وابستگی مداوم به delay بازنویسی میشود تا هنرجو مفهوم اجرای چند وظیفه را بهتر درک کند.
ساخت سیستم هشدار دما
در این پروژه مقدار دما از سنسور خوانده میشود و در صورت عبور از محدوده مشخص، LED، Buzzer یا فن فعال خواهد شد. شرط، Threshold، Hysteresis و کنترل خروجی در همین پروژه تمرین میشوند.
پروژههای متوسط با سنسور و نمایشگر و موتور

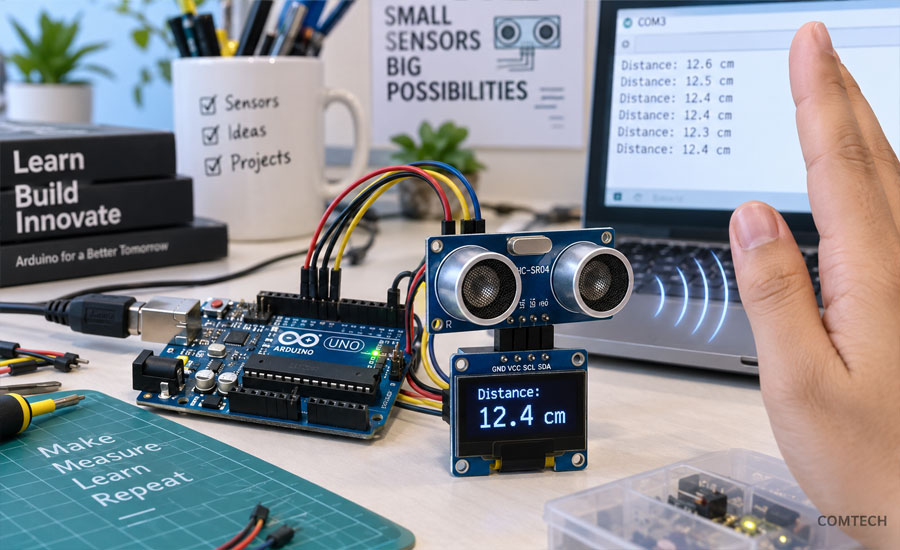

ساخت فاصلهسنج آلتراسونیک
در این تمرین زمان رفتوبرگشت موج صوتی اندازهگیری و به فاصله تبدیل میشود. اطلاعات ابتدا در Serial Monitor مشاهده شده و سپس میتواند روی LCD یا OLED نمایش داده شود.
کنترل DC Motor و Servo و Stepper
هر نوع موتور روش کنترل متفاوتی دارد. در این بخش مفاهیم Driver، PWM، جهت حرکت، جریان مصرفی و منبع تغذیه مناسب بررسی میشوند. انتخاب Driver باید بر اساس مشخصات واقعی موتور انجام شود، نه صرفاً نام یک ماژول پرکاربرد.
ساخت نمونه اولیه خانه هوشمند
در پروژه خانه هوشمند میتوان سنسور نور، حرکت یا دما را با رله، روشنایی، فن یا سایر خروجیها ترکیب کرد. سپس Wi-Fi یا Bluetooth به پروژه اضافه میشود تا مانیتورینگ و کنترل بیسیم نیز انجام شود.
پروژههای پیشرفته برای تقویت مهارت طراحی سیستم
ساخت سیستم آبیاری هوشمند
در این پروژه مقدار رطوبت خاک اندازهگیری شده و با توجه به شرایط تعریفشده، پمپ یا شیر برقی کنترل میشود. استفاده از Threshold، Hysteresis و زمانبندی صحیح باعث میشود پمپ با نوسانات کوچک سنسور دائماً روشن و خاموش نشود.
راهاندازی GPS و پردازش اطلاعات موقعیت
ماژول GPS اطلاعات موقعیت را از طریق رابط ارتباطی در اختیار میکروکنترلر قرار میدهد. هنرجو نحوه دریافت داده، استخراج اطلاعات موردنیاز و نمایش یا ذخیره مختصات را تمرین میکند.
ساخت ولتمتر دیجیتال آموزشی با ADC
با استفاده از ADC و یک مدار تقسیم ولتاژ مناسب میتوان ولتاژهای قرارگرفته در محدوده طراحی مدار را اندازهگیری کرد. در این تمرین مفاهیمی مانند Reference، Resolution، Voltage Divider و Calibration بررسی میشوند.
ساخت اسیلوسکوپ ساده برای درک نمونهبرداری
در یک پروژه آموزشی میتوان سیگنالهای کمسرعت و واقع در محدوده مجاز ADC را Sample کرد و شکل تقریبی آنها را روی کامپیوتر مشاهده نمود. این پروژه برای درک Sampling مناسب است اما جایگزین اسیلوسکوپ آزمایشگاهی از نظر پهنای باند، سرعت نمونهبرداری و حفاظت ورودی نیست.

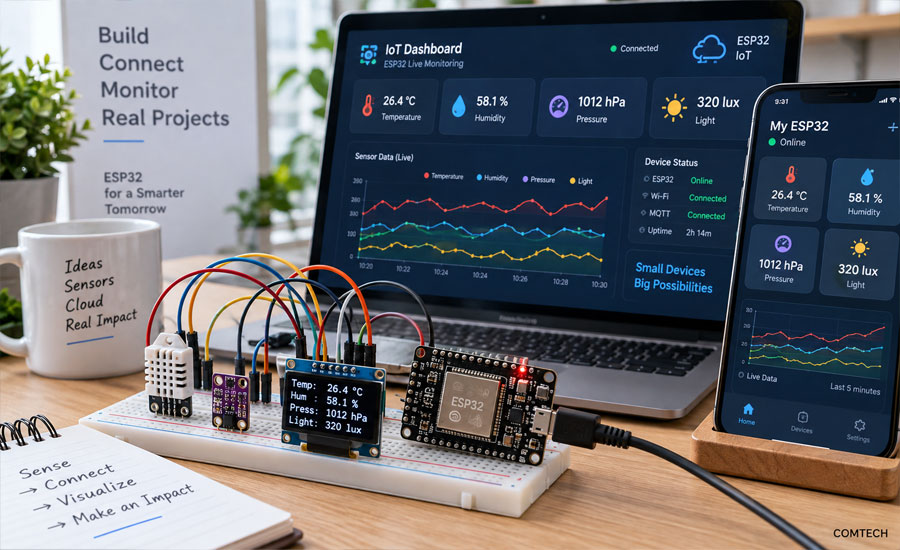

آموزش ESP32 و اینترنت اشیا در ادامه مسیر آردوینو
در پروژههای Internet of Things یا IoT دستگاه میتواند اطلاعات سنسورها را از طریق شبکه ارسال کند یا فرمانهایی را از یک سیستم دیگر دریافت نماید. بردهای مبتنی بر ESP32 به دلیل داشتن امکانات Wi-Fi و Bluetooth در بسیاری از پروژههای هوشمند استفاده میشوند.
برای هنرجویانی که میخواهند این مسیر را تخصصیتر دنبال کنند، آموزش ESP32 و IoT ادامه مناسبی بعد از تسلط بر اصول Arduino و میکروکنترلر است.
برنامه نویسی ESP32 برای سیستمهای هوشمند متصل
در این بخش نحوه اتصال ESP32 به شبکه Wi-Fi، مدیریت ارتباط و ارسال یا دریافت اطلاعات بررسی میشود. پروژه میتواند داده سنسور را دریافت کرده و برای نمایش یا پردازش به یک سیستم دیگر منتقل کند.
رعایت امنیت اطلاعات اتصال در پروژه IoT
اطلاعات حساسی مانند رمز Wi-Fi، Token یا API Key نباید بدون دلیل داخل کدهای عمومی، تصاویر آموزشی یا Repositoryهای قابل مشاهده قرار گیرند. در پروژههای حرفهای باید شیوه مناسب مدیریت Credentialها در نظر گرفته شود.
آموزش Arduino Cloud و مانیتورینگ اطلاعات سنسورها
Arduino Cloud امکان اتصال بردهای پشتیبانیشده، دریافت اطلاعات و ساخت Dashboard برای پروژههای IoT را فراهم میکند. در یک تمرین میتوان دمای محیط را از سنسور دریافت کرد و پس از پردازش برای نمایش در Dashboard ارسال نمود.
این پروژه مسیر کامل Sensor → Microcontroller → Network → Cloud → Dashboard را برای هنرجو قابل درک میکند.
ساخت ارتباط بیسیم میان دو برد با NRF24L01
برای انتقال داده بدون اتصال Wi-Fi نیز میتوان از ماژولهای رادیویی مانند NRF24L01 استفاده کرد. این ماژول از SPI برای ارتباط با میکروکنترلر استفاده میکند و میتوان داده را میان دو گره ارسال و دریافت کرد.
پروژههای رباتیک و کنترلی پیشرفته با آردوینو
پس از تسلط بر ورودیها، سنسورها، موتور و ارتباطات، میتوان سراغ پروژههایی رفت که چند حوزه الکترونیک و برنامهنویسی را بهصورت همزمان ترکیب میکنند.
آشنایی با ساخت کوادکوپتر و کنترل پرواز
کوادکوپتر یکی از پروژههای پیشرفته رباتیک است که مفاهیم سنسور، کنترل موتور، پردازش اطلاعات و سیستمهای کنترل را ترکیب میکند.
قطعات اصلی یک کوادکوپتر آموزشی
- برد کنترل مناسب پروژه
- موتورهای Brushless
- ESC متناسب با موتور
- پروانه و فریم مناسب
- سنسور IMU مانند MPU6050 یا مدل مناسب پروژه
- باتری Li-Po متناسب با توان موردنیاز
- سیستم فرستنده و گیرنده کنترل
موتور، ESC، باتری و پروانه باید بهعنوان یک مجموعه سازگار انتخاب شوند. انتخاب تصادفی قطعات ممکن است باعث عملکرد نامناسب یا آسیب تجهیزات شود.
آشنایی با IMU و کنترل PID برای پایداری
اطلاعات ژیروسکوپ و شتابسنج برای تخمین وضعیت حرکتی دریافت میشوند و سیستم کنترل با توجه به خطا، فرمان موتورها را اصلاح میکند. PID Controller یکی از روشهای متداول برای آموزش مفهوم تصحیح خطا و پایداری سیستم است.
ساخت فلزیاب ساده برای درک مدارهای ترکیبی
فلزیاب آموزشی پروژهای مناسب برای آشنایی با ترکیب الکترونیک آنالوگ، سیمپیچ و پردازش اطلاعات توسط میکروکنترلر است. در نمونههای آموزشی میتوان تغییر رفتار یک مدار وابسته به Coil را هنگام نزدیکشدن فلز اندازهگیری و توسط Arduino تحلیل کرد.
هدف این پروژه شناخت اصول فنی است و یک نمونه آموزشی ساده نباید با تجهیزات تخصصی و تجاری فلزیاب از نظر برد، دقت و تفکیک مقایسه شود.
آموزش عیب یابی سخت افزار و برنامه پروژه آردوینو
یکی از مهمترین مهارتهایی که در کلاس باید یاد بگیرید، پیدا کردن منطقی علت کارنکردن مدار است. تغییر همزمان سیمها، Libraryها و بخشهای مختلف برنامه معمولاً عیبیابی را سختتر میکند.

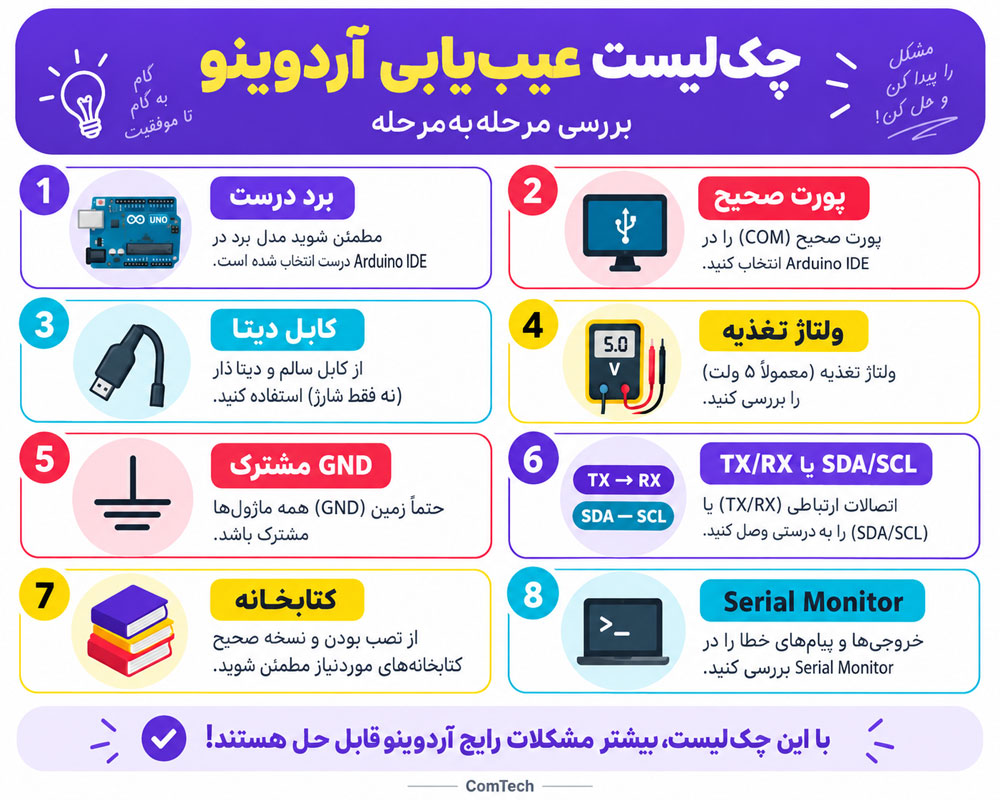

چک لیست عیب یابی پروژههای Arduino

- بررسی صحیح بودن مدل Board انتخابشده
- بررسی Port ارتباطی
- کنترل کابل USB و قابلیت انتقال Data
- اندازهگیری ولتاژ تغذیه برد
- بررسی تغذیه سنسورها و ماژولها
- بررسی GND مشترک در مدارهایی که به آن نیاز دارند
- تطبیق شماره پین در مدار و برنامه
- بررسی TX و RX در UART
- بررسی SDA و SCL در I2C
- پیدا کردن آدرس تجهیزات I2C
- کنترل خطوط SPI و Chip Select
- بررسی Library و سازگاری نسخه آن
- خواندن کامل پیام خطای Compile
- بررسی خطاهای Upload
- مشاهده مقادیر با Serial Monitor
- تست مستقل هر سنسور و ماژول
- مطالعه Pinout و Datasheet قطعات
- بررسی Logic Level و حداکثر ولتاژ مجاز
تفکیک خطای سختافزاری از خطای نرمافزاری
در عیبیابی حرفهای بهتر است سختافزار و نرمافزار جداگانه بررسی شوند. ابتدا تغذیه، اتصالها، قطبیت، Pinout و سطوح ولتاژ کنترل میشوند. اگر سختافزار سالم باشد، Debug نرمافزاری آغاز خواهد شد.
تست مستقل ماژولها قبل از اتصال به پروژه اصلی
در پروژههای چندماژوله بهتر است هر بخش ابتدا بهتنهایی آزمایش شود. سپس ماژولها یکییکی به سیستم اصلی اضافه شوند تا اگر خطایی ایجاد شد، پیدا کردن منبع آن آسانتر باشد.
ردیابی مسیر اجرای کد با Serial Monitor
چاپ مقادیر متغیرها و پیامهای Debug در نقاط مهم برنامه مشخص میکند کد وارد کدام شرط یا Function شده و در چه مرحلهای رفتار غیرمنتظره رخ میدهد.
اشتباهات رایج در اولین پروژههای آردوینو
- کپی کردن کد بدون درک منطق آن
- اتصال مستقیم بار پرمصرف به GPIO
- بیتوجهی به GND مشترک
- نادیده گرفتن تفاوت Logic Level در ۳٫۳ و ۵ ولت
- استفاده بیشازحد از delay
- تغذیه نامناسب موتور و Servo
- استفاده از Library ناسازگار
- نادیده گرفتن Datasheet و Pinout
- تغییر همزمان چند بخش هنگام عیبیابی
مهارتهای کارآموز بعد از پایان دوره آموزش آردوینو
بعد از پایان آموزش، هنرجو باید بتواند یک ایده را به بخشهای ورودی، پردازش، ارتباط و خروجی تقسیم کند و برای هر قسمت سختافزار و نرمافزار مناسب انتخاب نماید.
تواناییهای عملی قابل استفاده بعد از کلاس
- برنامهنویسی بردهای Arduino
- راهاندازی سنسورها و ماژولها
- خواندن ورودی دیجیتال و آنالوگ
- کنترل LED، Buzzer، رله و موتور
- راهاندازی LCD و OLED
- کار با UART، I2C و SPI
- نصب و استفاده صحیح از Libraryها
- کار با Serial Monitor و Serial Plotter
- ساخت پروژههای چندماژوله
- عیبیابی سختافزار و نرمافزار
- اجرای پروژههای Wi-Fi و Bluetooth
- ساخت نمونه اولیه پروژههای IoT
تبدیل یک ایده به نمونه اولیه الکترونیکی
هنرجو میتواند برای یک ایده، سنسورها و خروجیهای مناسب را انتخاب کند و نسخه اولیه مدار را روی Breadboard بسازد. پس از تست، مسیر توسعه پروژه میتواند به طراحی مدار چاپی و تولید نمونه حرفهایتر منتهی شود.
در این مرحله یادگیری آموزش طراحی برد PCB میتواند مسیر مناسبی برای تبدیل مدار آزمایشی روی Breadboard به یک برد الکترونیکی منظم و قابل توسعه باشد.
پیش نیازهای لازم برای شروع دوره آموزش آردوینو
برای شروع لازم نیست برنامهنویس یا متخصص الکترونیک باشید. مفاهیم ضروری میتوانند از پایه در طول کلاس آموزش داده شوند.
دانش اولیه مناسب برای ورود به کلاس Arduino
- آشنایی مقدماتی با ولتاژ، جریان و مقاومت
- شناخت ساده LED، مقاومت و کلید
- توانایی کار معمول با کامپیوتر
- توانایی نصب نرمافزار
- علاقه به ساخت مدار و حل مسئله
آیا برای یادگیری آردوینو باید برنامه نویسی بلد باشیم؟
داشتن تجربه برنامهنویسی یک مزیت است، اما برای شروع ضروری نیست. هنرجوی مبتدی میتواند ابتدا با متغیر، شرط، حلقه و Function آشنا شود و بلافاصله کاربرد همان مفاهیم را در یک مدار واقعی مشاهده کند.
مسیر ادامه یادگیری بعد از تسلط بر آردوینو
Arduino نقطه شروع مناسبی برای ورود به دنیای Embedded Systems است، اما مسیر یادگیری به این پلتفرم محدود نمیشود. پس از تسلط بر پروژههای عملی میتوان وارد شاخههای تخصصیتر شد.
مهارتهای تخصصی مناسب برای ادامه مسیر Arduino
- ESP32 و پروژههای پیشرفته IoT
- Embedded C و C++
- طراحی شماتیک و PCB
- میکروکنترلرهای ARM و STM32
- RTOS و سیستمهای Real-Time
- رباتیک پیشرفته
- پروتکلهای ارتباطی صنعتی
- طراحی سختافزار محصول
ورود از Arduino به Embedded حرفهای
پس از یادگیری منطق میکروکنترلر، ورودی و خروجی، Timer، Interrupt و پروتکلهای ارتباطی، میتوان بهتدریج به Embedded C، معماری میکروکنترلرها و برنامهنویسی سطح پایینتر وارد شد.
اگر هدف اصلی اینترنت اشیا باشد، ESP32 مسیر مناسبی است. برای طراحی محصول، شماتیک و PCB اهمیت بیشتری پیدا میکند و در سیستمهای صنعتیتر یادگیری ARM، STM32، RTOS و پروتکلهای صنعتی میتواند ادامه منطقی مسیر باشد.
آموزش پروژه محور آردوینو برای اجرای ایدههای واقعی
آموزش صفر تا صد آردوینو زمانی ارزش واقعی پیدا میکند که هنرجو بتواند یک مسئله را تحلیل کرده و آن را به مدار و برنامه قابل اجرا تبدیل کند. از روشنکردن اولین LED تا طراحی یک سیستم چندسنسوره متصل به شبکه، هر تمرین باید مهارت جدیدی در الکترونیک، برنامهنویسی، طراحی سیستم و عیبیابی ایجاد کند.
🔧 اگر به ساخت گجتهای الکترونیکی، ربات، ابزارهای اندازهگیری، سیستمهای کنترلی یا تجهیزات هوشمند علاقه دارید، Arduino یکی از بهترین بسترها برای شروع عملی یادگیری میکروکنترلرها است.
💡 اگر قصد ورود به ESP32، اینترنت اشیا، رباتیک یا سیستمهای Embedded را دارید، یادگیری اصولی Arduino پایه فنی مناسبی برای ادامه این مسیر ایجاد میکند.
