آموزش تعمیر ابزارهای برقی از پایه تا بازار کار
دوره آموزش تعمیرات ابزارهای برقی و شارژی برای افرادی طراحی شده است که می‌خواهند عیب‌یابی و تعمیر ابزارهای پرکاربرد خانگی، کارگاهی و صنعتی را به‌صورت اصولی یاد بگیرند. آموزش از شناخت ساختمان موتور، سیم‌کشی، کلید، گیربکس و قطعات مکانیکی شروع می‌شود و تا تعمیر برد ابزار شارژی، باتری لیتیومی، موتور Brushless و مدارهای کنترل دور ادامه پیدا می‌کند.

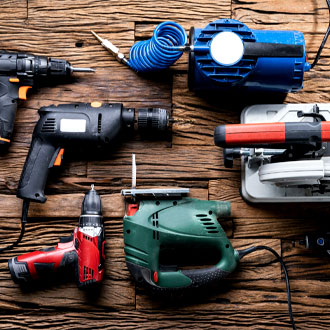

در این دوره روی ابزارهایی مانند دریل، پیچ‌گوشتی شارژی، بتن‌کن، چکش تخریب، فرز، پولیش، سمباده‌زن، رنده، اره برقی، کارواش، موتور برق و سایر تجهیزات پرمصرف بازار تمرین می‌شود. هدف این است که هنرجو به‌جای تعویض حدسی قطعات، بتواند علامت خرابی را تحلیل، بخش معیوب را مشخص و علت اصلی ایراد را پیدا کند.
ابزارهای برقی جدید فقط از یک موتور و کلید ساده تشکیل نشده‌اند. بسیاری از مدل‌های جدید دارای برد کنترل سرعت، Soft Start، حفاظت اضافه‌جریان، سنسورهای حرارتی، موتور Brushless، باتری لیتیومی و مدار مدیریت باتری هستند.
به همین دلیل تعمیرکار حرفه‌ای باید هم‌زمان با برق و الکترونیک، ساختار مکانیکی ابزار را نیز بشناسد. صدای غیرعادی یک فرز ممکن است از بلبرینگ باشد، کاهش قدرت دریل می‌تواند از ذغال، آرمیچر یا گیربکس ایجاد شود و روشن نشدن یک ابزار شارژی ممکن است به باتری، BMS، کلید یا برد کنترل موتور مربوط باشد.

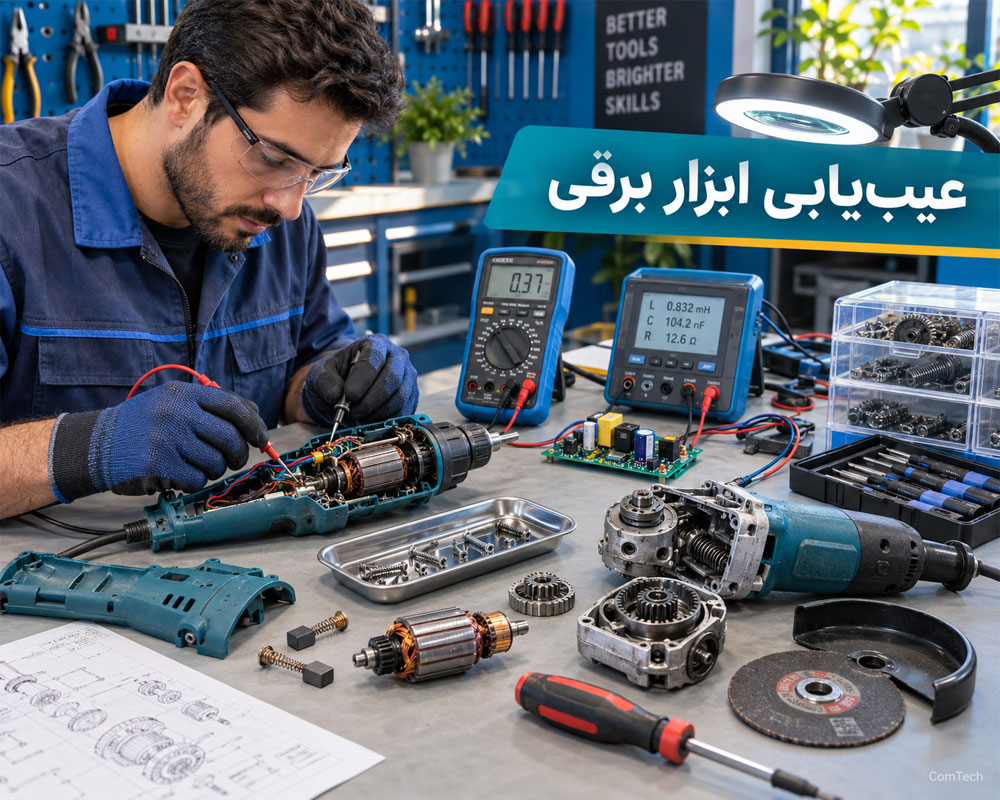

روش اصولی عیب‌یابی موتور گیربکس و مدارهای کنترلی
اولین مرحله در عیب‌یابی ابزار برقی ثبت دقیق علامت خرابی است. دستگاهی که اصلاً روشن نمی‌شود با دستگاهی که زیر بار قدرت ندارد یا پس از چند دقیقه خاموش می‌شود، مسیر تست متفاوتی دارد.
عیب‌یابی معمولاً از ورودی انرژی آغاز می‌شود و سپس کلید، سیم‌کشی، موتور، برد کنترل، سیستم انتقال نیرو و بخش مکانیکی بررسی می‌شوند.

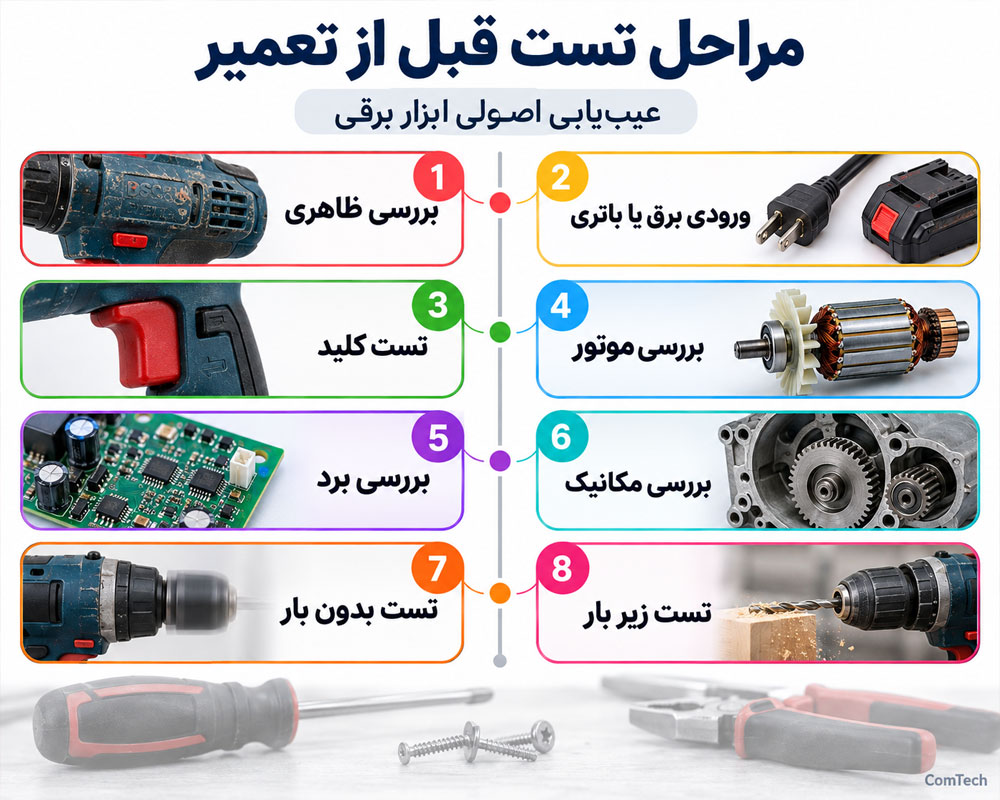

مراحل استاندارد تست ابزار برقی قبل از تعمیر
- بررسی ظاهری: کنترل کابل، دوشاخه، بدنه، بوی سوختگی، شکستگی و آثار حرارت.
- بررسی ورودی برق یا باتری: اطمینان از وجود ولتاژ و سلامت اتصالات.
- تست کلید: بررسی قطع و وصل، کنترل دور و Forward/Reverse در ابزارهای مربوط.
- بررسی موتور: تست ذغال، کلکتور، آرمیچر، بالشتک یا موتور Brushless.
- بررسی برد: کنترل قطعات قدرت، تغذیه، سنسورها و مدار کنترل سرعت.
- بررسی مکانیک: تست بلبرینگ، گیربکس، چرخ‌دنده، شفت و کوپلینگ.
- تست بدون بار: کنترل صدا، لرزش، جرقه، جریان مصرفی و سرعت.
- تست زیر بار: اطمینان از قدرت، دما و عملکرد پایدار دستگاه.
| بخش ابزار | قطعات قابل بررسی | خرابی‌های متداول |
|---|---|---|
| ورودی و کلید | کابل، دوشاخه، کلید، دیمر و سیم‌کشی | روشن نشدن، قطع و وصل، تغییر نکردن سرعت |
| موتور | ذغال، آرمیچر، کلکتور، استاتور و Brushless Motor | جرقه زیاد، افت قدرت، داغ‌شدن و روشن نشدن |
| برد الکترونیکی | MOSFET، درایور، کنترل دور، سنسورها و حفاظت | عدم کنترل دور، خطای حفاظتی و قطع زیر بار |
| گیربکس | چرخ‌دنده، بلبرینگ، شفت، گریس و کلاچ | صدای غیرعادی، لرزش، گیرکردن و افت گشتاور |
| باتری و شارژر | سلول Li-ion، BMS، سنسور دما و مدار شارژ | شارژ نشدن، تخلیه سریع، قطع زیر بار |

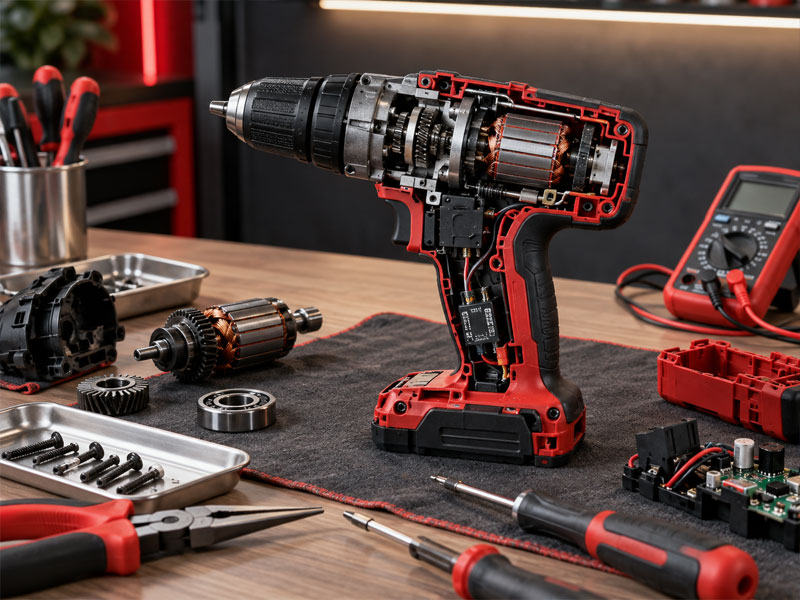

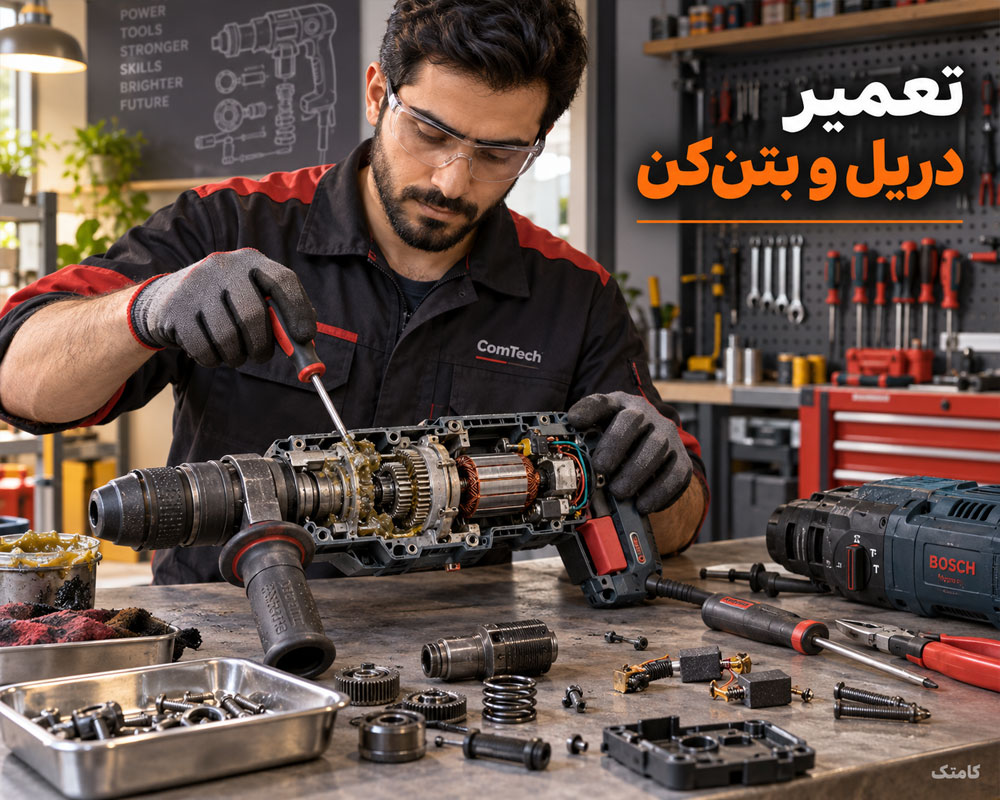

آموزش تعمیر دریل بتن‌کن و چکش تخریب برقی
آموزش تعمیر دریل برقی و شارژی یکی از بخش‌های اصلی دوره است. هنرجو با ساختار دریل ساده، دریل چکشی، بتن‌کن، دریل شارژی و چکش تخریب آشنا می‌شود و تفاوت موتور، گیربکس و سیستم ضربه در هر گروه را بررسی می‌کند.
خرابی‌هایی مانند روشن نشدن، کاهش قدرت، جرقه شدید، کار نکردن حالت چکشی، صدای گیربکس، لقی سه‌نظام، داغ‌شدن موتور و تغییر نکردن دور از مواردی هستند که در مسیر عیب‌یابی بررسی می‌شوند.
سرفصل عملی تعمیر دریل برقی و شارژی
- شناخت دریل ساده، چکشی، بتن‌کن و مدل‌های شارژی
- باز و بست صحیح دستگاه بدون آسیب به بدنه و سیم‌کشی
- بررسی موتور Universal و موتورهای Brushless
- تست ذغال و بررسی وضعیت کلکتور
- تست آرمیچر و سیم‌پیچ استاتور
- عیب‌یابی کلید گازی و مدار کنترل سرعت
- تست کلید تغییر جهت چرخش
- بازرسی گیربکس و مجموعه چرخ‌دنده‌ها
- تست سیستم ضربه در بتن‌کن و چکش تخریب
- سرویس بلبرینگ، گریس‌کاری و رفع صدای غیرعادی
- عیب‌یابی سه‌نظام و مکانیزم قفل ابزار
آموزش عیب‌یابی ابزارهای شارژی و سیستم باتری پیشرفته
ابزارهای شارژی نسل جدید سهم مهمی از بازار ابزار را تشکیل می‌دهند. در این دستگاه‌ها عیب فقط به موتور محدود نیست و ممکن است در پک باتری، مدار BMS، شارژر، کلید الکترونیکی، MOSFETهای قدرت، Hall Sensor یا برد کنترل موتور Brushless ایجاد شده باشد.
در نتیجه تعمیر ابزار شارژی به ترکیبی از مهارت تعمیر مکانیکی، تست باتری و تحلیل مدار الکترونیکی نیاز دارد.

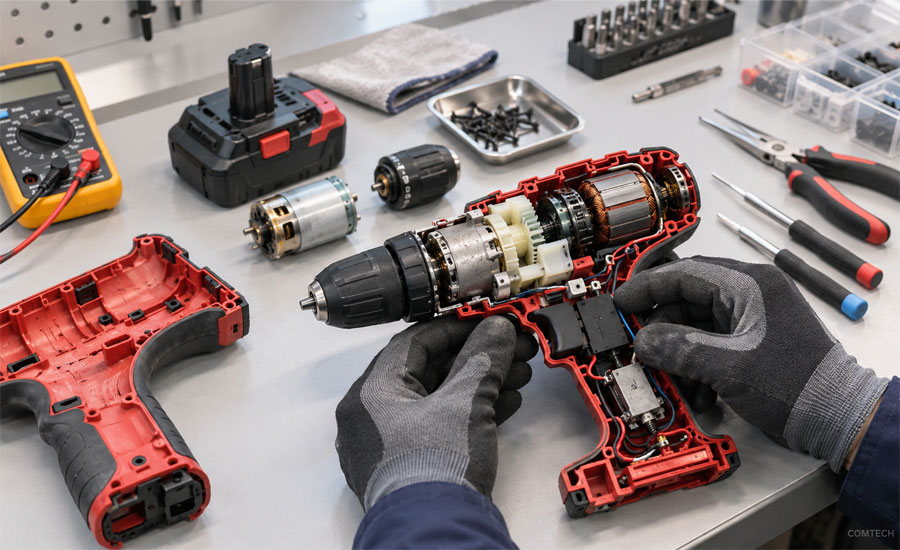

آموزش تعمیر پیچ‌گوشتی شارژی و باتری لیتیومی
در آموزش تعمیر پیچ‌گوشتی شارژی ساختار موتور، گیربکس، کلاچ تنظیم گشتاور، کلید کنترل سرعت، باتری و شارژر بررسی می‌شود. مدل‌های بوش، ماکیتا، دیوالت، میلواکی، رونیکس، توسن و سایر برندهای رایج ممکن است طراحی متفاوتی داشته باشند، اما اصول عیب‌یابی میان بسیاری از آن‌ها مشترک است.
در ابزارهای شارژی جدید، باتری لیتیوم‌یون جایگاه مهمی دارد. تنها اندازه‌گیری ولتاژ کل پک برای تشخیص سلامت کافی نیست و اختلاف ولتاژ سلول‌ها، افت ولتاژ زیر بار، وضعیت اتصالات و عملکرد مدار حفاظت نیز اهمیت دارد.
خرابی‌های رایج پیچ‌گوشتی و دریل شارژی
- روشن نشدن ابزار با وجود شارژ باتری
- قطع دستگاه هنگام وارد شدن فشار
- کم شدن سریع شارژ باتری
- شارژ نشدن پک یا خطای شارژر
- تغییر نکردن سرعت موتور
- عمل نکردن چپ‌گرد و راست‌گرد
- کاهش گشتاور خروجی
- صدای غیرعادی گیربکس
- داغ‌شدن موتور یا باتری
- قطع ناگهانی موتور Brushless

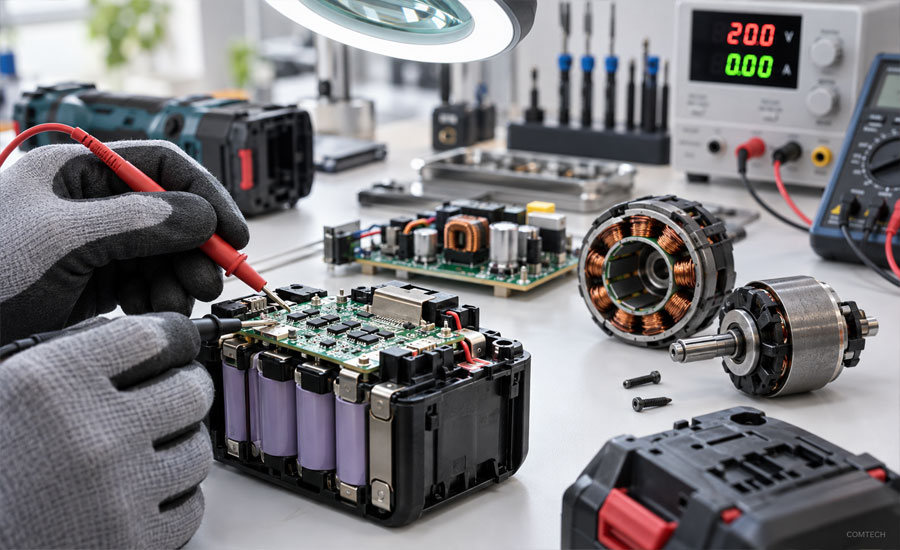

تست پک باتری و مدار مدیریت شارژ ابزار
در پک‌های لیتیومی، سلول‌ها معمولاً به‌صورت سری و در برخی طراحی‌ها سری-موازی قرار می‌گیرند. تعمیرکار باید ولتاژ گروه‌های سلولی، اتصالات نیکل، سنسور حرارتی و مسیر جریان را بررسی کند.
مدار BMS یا مدار حفاظت باتری می‌تواند وظایفی مانند کنترل اضافه‌جریان، اضافه‌ولتاژ، افت بیش از حد ولتاژ و دمای غیرمجاز را بر عهده داشته باشد. طراحی دقیق آن به سازنده و مدل باتری بستگی دارد.
تست موتور براشلس BMS و مدار شارژ ابزار
موتورهای Brushless یا BLDC برخلاف موتورهای ذغالی فاقد کلکتور و ذغال هستند و توسط مدار الکترونیکی راه‌اندازی می‌شوند. بنابراین در دستگاهی که موتور Brushless حرکت نمی‌کند، سالم‌بودن سیم‌پیچ به‌تنهایی برای تأیید سلامت سیستم کافی نیست.
برد کنترل، MOSFETهای قدرت، Gate Driver، سنسورهای موقعیت، کلید و ارتباط باتری با کنترلر نیز باید بررسی شوند.
تفاوت عیب‌یابی موتور ذغالی و موتور Brushless
- موتور ذغالی: بررسی ذغال، کلکتور، آرمیچر، استاتور و کلید
- موتور Brushless: بررسی سیم‌پیچ، سنسور، MOSFET، درایور و برد کنترل
- موتور ذغالی: جرقه کلکتور می‌تواند نشانه مهم خرابی باشد
- موتور Brushless: خطای برد ممکن است باعث قطع کامل یا لرزش موتور شود
- ابزار شارژی: وضعیت باتری باید قبل از محکوم‌کردن موتور بررسی شود
آموزش تعمیر ابزارهای صنعتی پرکاربرد در کارگاه حرفه‌ای
در بخش ابزارهای صنعتی، هنرجو با دستگاه‌هایی مواجه می‌شود که علاوه بر موتور الکتریکی دارای گیربکس، پمپ، سیستم ضربه، مکانیزم برش یا کنترل الکترونیکی هستند.
هدف آموزش این است که برای هر دستگاه یک مسیر منطقی عیب‌یابی ایجاد شود تا تعمیرکار بتواند خرابی‌های الکتریکی و مکانیکی را از یکدیگر تفکیک کند.

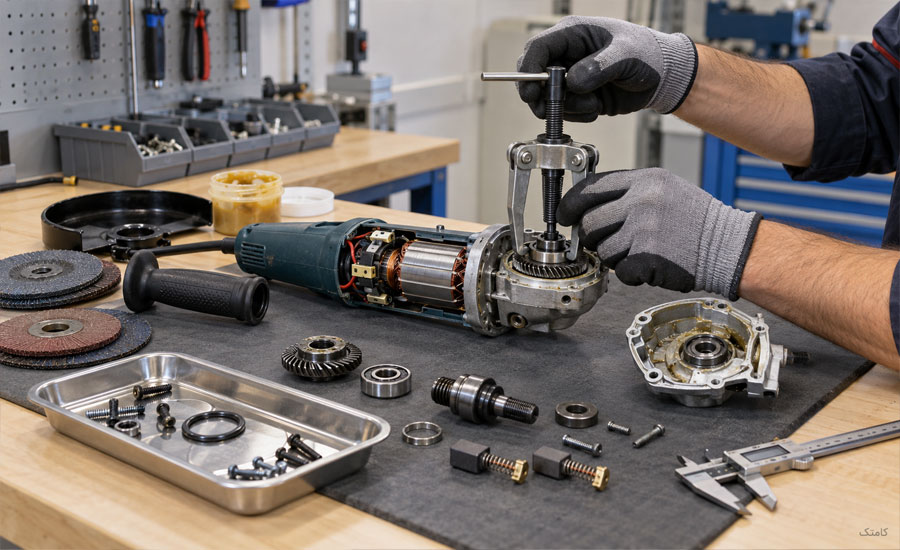

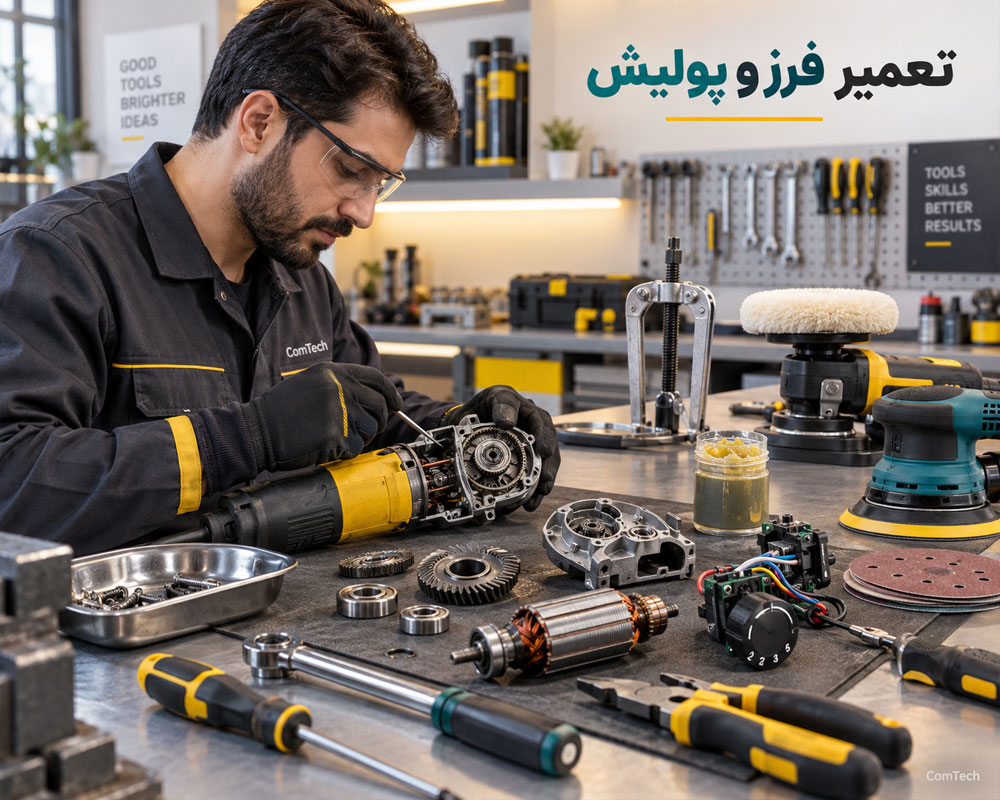

آموزش تعمیر فرز پولیش رنده و سمباده‌زن صنعتی
تعمیر فرز و مینی‌فرز از مهارت‌های پرکاربرد بازار ابزار است. در این دستگاه‌ها موتور، ذغال، کلید، Soft Start، کنترل دور، بلبرینگ، گیربکس و مجموعه شفت از قسمت‌های مهم برای بررسی هستند.
در پولیش، رنده و سمباده‌زن نیز نحوه انتقال قدرت، بلبرینگ‌ها، صفحه یا مکانیزم حرکت، سیستم تهویه و مدار کنترل سرعت اهمیت دارند.
عیب‌یابی لرزش صدا و کاهش قدرت ابزار برقی
لرزش غیرعادی همیشه ناشی از موتور نیست. تاب داشتن شفت، خرابی بلبرینگ، ساییدگی چرخ‌دنده، بالانس نبودن صفحه یا شل‌شدن اتصالات مکانیکی نیز می‌تواند باعث لرزش شود.
کاهش قدرت نیز می‌تواند از افت ولتاژ، ذغال فرسوده، کلکتور آسیب‌دیده، نیم‌سوز شدن سیم‌پیچ، خرابی کنترل دور یا افزایش اصطکاک گیربکس ایجاد شود.
سرفصل تعمیر فرز سمباده رنده و پولیش
- آشنایی با انواع فرز، مینی‌فرز و فرز صنعتی
- تست کلید، سیم‌کشی و مدار کنترل دور
- بررسی Soft Start در مدل‌های مجهز
- تست ذغال، آرمیچر و استاتور
- بررسی بلبرینگ و مجموعه شفت
- عیب‌یابی گیربکس و چرخ‌دنده‌ها
- تشخیص علت لرزش و صدای غیرعادی
- تست سیستم خنک‌کننده موتور
- سرویس سمباده‌زن و مکانیزم حرکت صفحه
- تعمیر رنده و تنظیم بخش انتقال نیرو
- بررسی مدار کنترل سرعت دستگاه پولیش

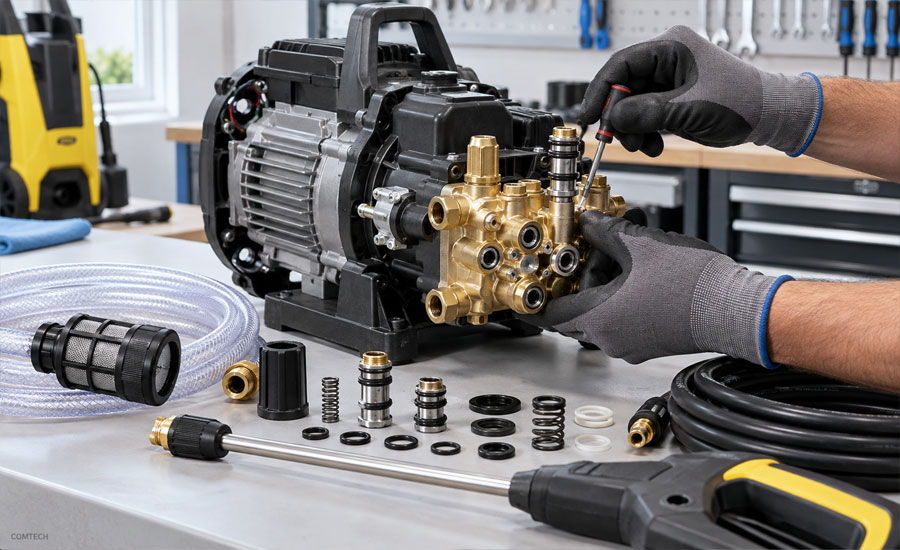

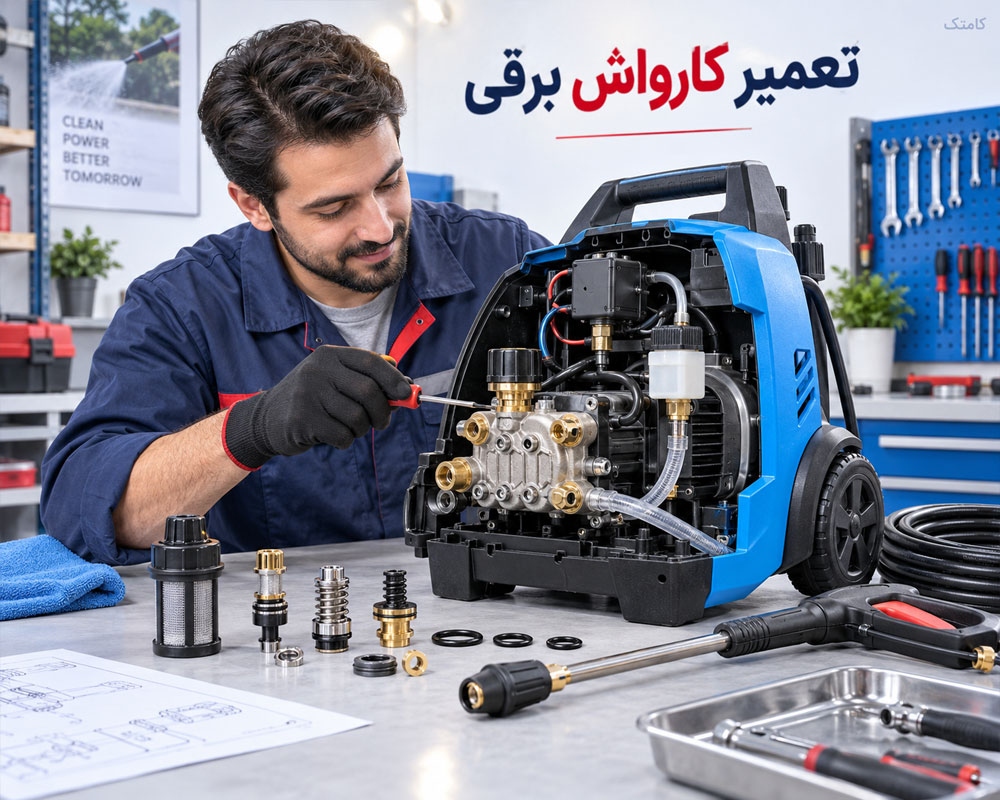

آموزش تعمیر کارواش برقی و پمپ فشارقوی
در آموزش تعمیر کارواش برقی و صنعتی علاوه بر موتور، مدار برق و کلید، باید سیستم هیدرولیک دستگاه نیز شناخته شود. پمپ، شیرها، اورینگ‌ها، فیلتر آب، نازل، شلنگ فشارقوی و مکانیزم قطع و وصل از قسمت‌های مهم هستند.
کاهش فشار همیشه به معنی خرابی موتور یا پمپ نیست. گرفتگی نازل یا فیلتر، کمبود دبی ورودی، هواگرفتن مسیر، نشتی و مشکلات شیرهای پمپ نیز باید بررسی شوند.
عیب‌یابی افت فشار و نشتی آب کارواش
- بررسی مقدار و فشار آب ورودی
- تمیزکردن فیلتر ورودی آب
- بررسی گرفتگی یا فرسودگی نازل
- هواگیری مسیر آب و پمپ
- بررسی شلنگ و اتصالات از نظر نشتی
- تست اورینگ‌ها و آب‌بندی مجموعه پمپ
- بررسی شیرهای ورودی و خروجی
- تست موتور و خازن در مدل‌های مربوط
- بررسی کلید فشار و سیستم Auto Stop
- کنترل صدای غیرعادی پمپ
آموزش تعمیر موتور برق و سیستم تولید توان
آموزش تعمیر موتور برق شامل دو بخش اصلی موتور احتراقی و ژنراتور الکتریکی است. بنابراین تعمیرکار باید بتواند مشکلات مکانیکی موتور را از خرابی بخش تولید برق تفکیک کند.
در موتورهای بنزینی، دیزلی یا گازی بسته به مدل، سیستم سوخت‌رسانی، جرقه، فیلتر هوا، روغن، خنک‌کاری و مکانیزم استارت بررسی می‌شوند. در بخش برق نیز سیم‌پیچ استاتور و روتور، اتصالات، کلید حفاظتی و سیستم تنظیم ولتاژ متناسب با طراحی دستگاه بررسی خواهد شد.
عیب‌یابی روشن نشدن و نداشتن خروجی موتور برق
اگر موتور روشن نمی‌شود، ابتدا سوخت، روغن، کلیدها، سیستم استارت، شمع و مسیر سوخت بررسی می‌شوند. اگر موتور روشن است اما برق خروجی وجود ندارد، وضعیت بریکر، پریز خروجی، سیم‌کشی، سیستم تحریک و بخش تنظیم ولتاژ باید مطابق نقشه دستگاه بررسی شود.
- موتور استارت نمی‌خورد
- موتور روشن می‌شود ولی خاموش می‌کند
- دور موتور ناپایدار است
- برق خروجی تولید نمی‌شود
- ولتاژ خروجی کمتر یا بیشتر از حد طبیعی است
- فرکانس خروجی نامناسب است
- دستگاه هنگام اتصال بار افت دور دارد
- موتور بیش از حد گرم می‌شود
- صدای مکانیکی غیرعادی وجود دارد

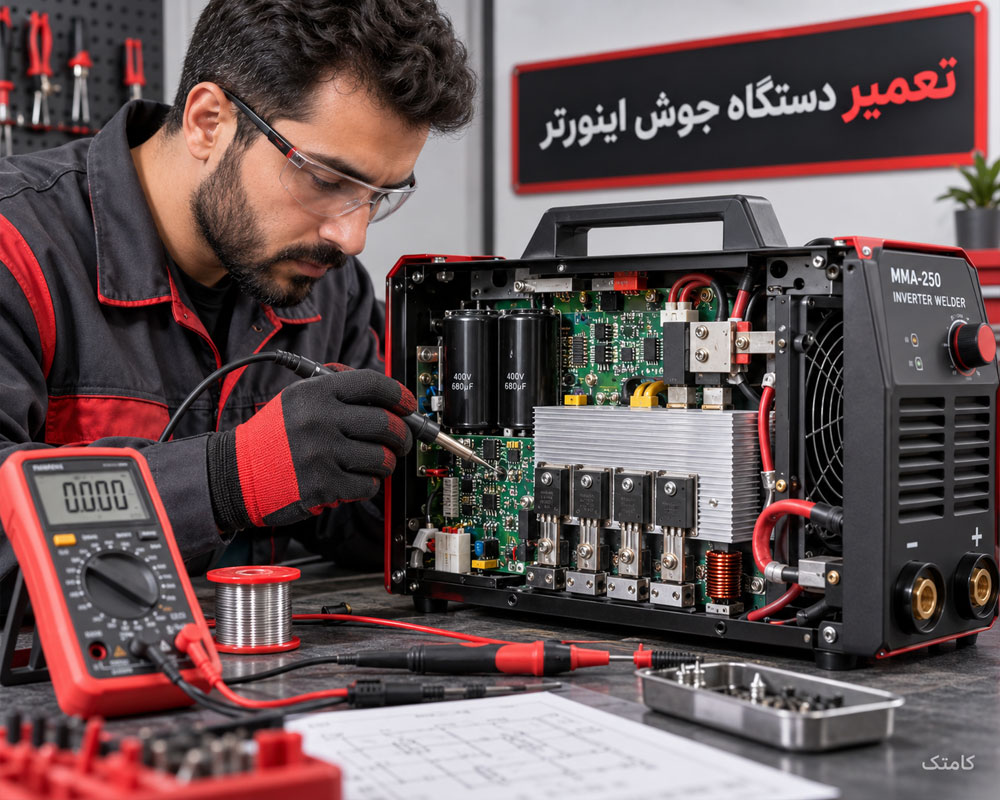

آموزش تعمیر دستگاه جوش و ابزارهای برقی تخصصی
در کنار ابزارهای دستی، ساختار دستگاه جوش اینورتر نیز به‌عنوان نمونه‌ای از تجهیزات الکترونیک قدرت بررسی می‌شود. تعمیر دستگاه جوش اینورتر با ابزارهای موتورمحور تفاوت زیادی دارد و نیازمند شناخت مدار ورودی، یکسوساز، باس DC، IGBT یا MOSFET، PWM، Gate Driver و بخش خروجی است.
در مدل‌های MIG و TIG نیز ساختار منبع قدرت و مدارهای کنترلی با توجه به نوع دستگاه بررسی می‌شود. تعمیر تخصصی این تجهیزات بهتر است پس از تسلط بر الکترونیک و منابع تغذیه سوئیچینگ دنبال شود.
ابزارهای دیگری که در مسیر آموزش بررسی می‌شوند
- دریل بتن‌کن و چکش تخریب
- اره عمودبر و اره دیسکی
- فارسی‌بر و ابزارهای برش برقی
- فنرزن و تجهیزات مکانیکی برقی
- مینی‌فرز و فرز آهنگری
- رنده برقی و دستگاه پولیش
- سمباده‌زن لرزان و چرخشی
- دستگاه‌های جوش اینورتر
- ابزارهای شارژی Brushless
ابزارهای تخصصی و مسیر ورود به بازار تعمیرات
برای شروع بازار کار تعمیر ابزارهای برقی لازم نیست تمام تجهیزات کارگاهی در روز اول خریداری شوند. ابزارها باید متناسب با نوع خدمات و سطح تعمیر به‌تدریج تهیه شوند.
یک تعمیرکار ابزار علاوه بر تعویض قطعه باید بتواند قبل و بعد از تعمیر اندازه‌گیری انجام دهد، علت خرابی را ثبت کند و دستگاه را در شرایط کنترل‌شده آزمایش کند.
ابزارهای موردنیاز تعمیر ابزارهای برقی و شارژی
| گروه ابزار | تجهیزات پیشنهادی | کاربرد در تعمیرات |
|---|---|---|
| اندازه‌گیری | مولتی‌متر دیجیتال، کلمپ‌متر و LCR Meter | تست ولتاژ، جریان، مقاومت و قطعات |
| تعمیر الکترونیک | هویه، هیتر، لوپ، پنس و تجهیزات لحیم‌کاری | تعمیر برد، تعویض قطعات DIP و SMD |
| تست موتور | مولتی‌متر، تجهیزات تست آرمیچر و ابزار بازرسی کلکتور | تشخیص قطعی، اتصال و خرابی موتور |
| ابزار مکانیکی | پولی‌کش، بلبرینگ‌کش، آچار، پنس و ابزار باز و بست | سرویس گیربکس، شفت و قطعات مکانیکی |
| ابزار شارژی | منبع تغذیه، تجهیزات تست باتری و ابزار اندازه‌گیری سلول | تست باتری، BMS، شارژر و برد کنترل |
چک‌لیست نهایی تعمیر ابزار پیش از تحویل مشتری
- شرح خرابی اولیه دستگاه ثبت شده است.
- کابل، دوشاخه، باتری و اتصالات بررسی شده‌اند.
- بدنه و اجزای حفاظتی کامل نصب شده‌اند.
- موتور بدون جرقه یا صدای غیرطبیعی کار می‌کند.
- گیربکس و بلبرینگ‌ها عملکرد روان دارند.
- کلید، کنترل دور و تغییر جهت آزمایش شده‌اند.
- فن و مسیرهای خنک‌کننده تمیز هستند.
- دستگاه ابتدا بدون بار تست شده است.
- عملکرد دستگاه زیر بار مناسب بررسی شده است.
- گرمای غیرعادی یا بوی سوختگی وجود ندارد.

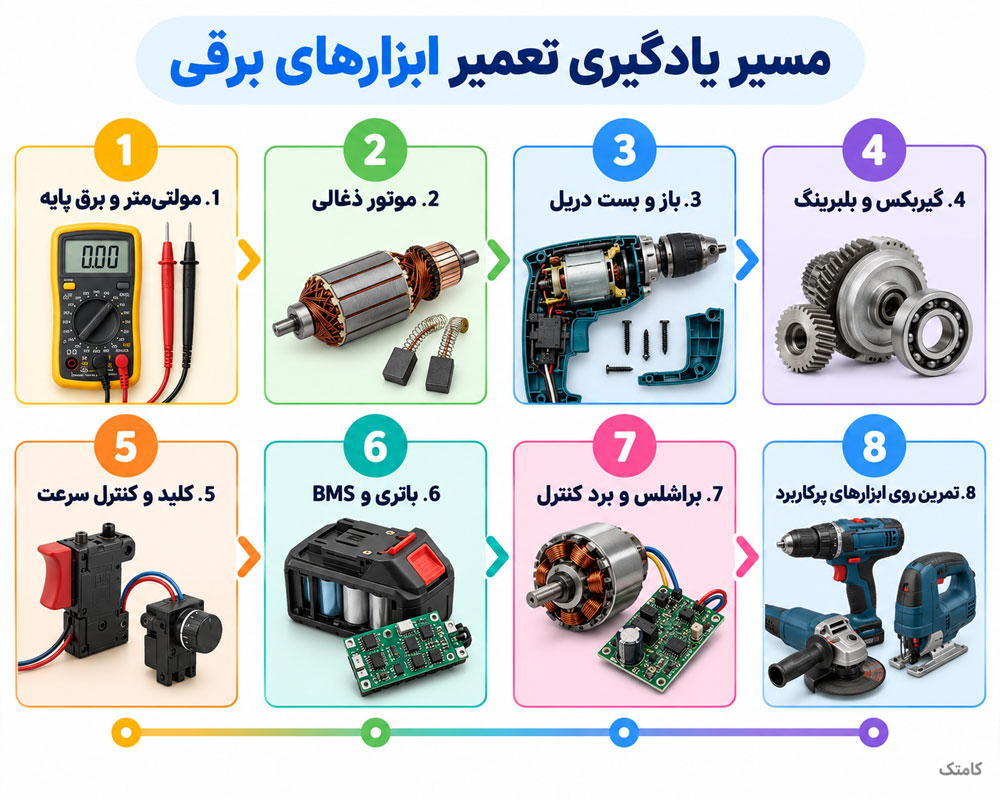

مسیر پیشنهادی یادگیری تعمیر ابزار برای افراد مبتدی
- یادگیری مفاهیم برق و کار صحیح با مولتی‌متر
- شناخت موتورهای ذغالی و روش تست آن‌ها
- یادگیری باز و بست دریل و ابزارهای ساده‌تر
- شناخت گیربکس، بلبرینگ و قطعات مکانیکی
- تمرین عیب‌یابی کلید و کنترل سرعت
- ورود به تعمیر ابزارهای شارژی و باتری
- یادگیری مدارهای Brushless و بردهای کنترلی
- تمرین روی فرز، بتن‌کن، کارواش و سایر ابزارها
- ثبت مراحل و نتیجه هر تعمیر برای افزایش تجربه
- شروع پذیرش دستگاه‌های متناسب با سطح مهارت
بازار کار تعمیر ابزارهای برقی و شارژی
تنوع بالای دریل، فرز، ابزار شارژی، کارواش، بتن‌کن و تجهیزات کارگاهی باعث شده تعمیر ابزارهای برقی یکی از شاخه‌های قابل توسعه در تعمیرات فنی باشد. تعمیرکار می‌تواند با فروشگاه‌های ابزار، کارگاه‌های ساختمانی، شرکت‌های خدماتی و مصرف‌کنندگان ابزار همکاری کند یا فعالیت مستقل داشته باشد.
برای موفقیت در این حوزه، سرعت تعمیر به‌تنهایی کافی نیست. تشخیص درست خرابی، استفاده از قطعه مناسب، رعایت اصول ایمنی و کاهش برگشت دستگاه از عوامل مهم در ایجاد اعتبار تعمیرکار هستند.
برندهای رایج برای تمرین تعمیر ابزارهای برقی بازار
در بازار ابزارهای برقی و شارژی با برندهای متنوعی مانند بوش (Bosch)، ماکیتا (Makita)، دیوالت (DeWalt)، میلواکی (Milwaukee)، رونیکس (Ronix)، توسن (Tosan)، هیوندای (Hyundai) و کارچر (Kärcher) روبه‌رو می‌شوید. هدف دوره، حفظ‌کردن خرابی‌های یک برند خاص نیست؛ بلکه با یادگیری ساختار دستگاه، روش عیب‌یابی، تست قطعات و پیدا کردن مسیر خرابی می‌توانید مدل‌های مختلف این برندها و ابزارهای جدید بازار را اصولی بررسی و تعمیر کنید.
طراحی داخلی، قطعات، سیستم باتری و مدار کنترل در مدل‌های مختلف متفاوت است؛ بنابراین تعمیرکار حرفه‌ای قبل از تعویض قطعه، مشخصات مدل و در صورت دسترسی نقشه، دیتاشیت یا مستندات سرویس دستگاه را بررسی می‌کند.
ترکیب آموزش تعمیر ابزارهای برقی، تمرین عملی، شناخت قطعات و عیب‌یابی مرحله‌ای باعث می‌شود هنرجو فقط تعویض‌کار قطعه نباشد و بتواند علت واقعی خرابی را پیدا کند. این مهارت پایه‌ای برای ورود حرفه‌ای‌تر به تعمیر دریل، فرز، ابزار شارژی، کارواش، موتور برق و تجهیزات صنعتی محسوب می‌شود.
