آموزش تعمیر برد پرینتر، فتوکپی، بنر و پلاتر

آموزش تعمیر برد ماشین‌های اداری از پایه تا عیب‌یابی حرفه‌ای

آموزش تعمیر برد ماشین‌های اداری برای افرادی مناسب است که می‌خواهند به‌جای تعویض کامل برد، خرابی را به‌صورت اصولی پیدا کنند و تعمیر را بر اساس اندازه‌گیری و تحلیل مدار انجام دهند. در یک کلاس کاربردی، هنرجو با ساختار بردهای پرینتر، دستگاه فتوکپی، پلاتر، اسکنر، ریسوگراف، لیبل پرینتر، دستگاه چاپ بنر، بارکدخوان، کارتخوان و تجهیزات اداری دیجیتال آشنا می‌شود و یاد می‌گیرد هر برد را به بلوک‌های کوچک‌تر تقسیم کند.

در این مسیر، موضوع فقط پیدا کردن یک قطعه سوخته نیست. روش حرفه‌ای از بررسی ورودی تغذیه، ریل‌های ولتاژ، اتصال کوتاه و جریان‌کشی شروع می‌شود و تا تحلیل Power Sequence، Clock، Reset، Enable، حافظه Flash و EEPROM، درایور موتور، سنسورها و رابط‌های USB و Network ادامه پیدا می‌کند. این همان روشی است که در عیب‌یابی واقعی برد، زمان تعمیر را کوتاه‌تر و احتمال تعویض اشتباه قطعه را کمتر می‌کند.

در کلاس تعمیر برد ماشین‌های اداری چه مهارت‌هایی یاد می‌گیرید؟

آموزش از مبانی الکترونیک و قطعه‌شناسی شروع می‌شود و به عیب‌یابی بردهای دیجیتال و تعمیر عملی PCB می‌رسد. سرفصل‌ها به شکلی چیده شده‌اند که هنرجو بتواند از تست‌های ساده با مولتی‌متر به تحلیل سیگنال با اسیلوسکوپ و Logic Analyzer برسد.

• شناخت معماری Main Board، Formatter Board، Power Supply و DC Controller
• قطعه‌شناسی SMD و DIP و تشخیص نقش قطعات روی مدار
• تست دیود، ترانزیستور، MOSFET، رگولاتور و آی‌سی‌های Driver
• کار با مولتی‌متر در حالت Voltage، Resistance، Diode و Continuity
• کار با منبع تغذیه آزمایشگاهی و تحلیل Current Consumption
• کاربرد اسیلوسکوپ برای بررسی Clock، PWM، Reset و Power Sequence
• تشخیص اتصال کوتاه روی ریل‌های تغذیه و پیدا کردن بار معیوب
• بررسی رگولاتورهای Buck، Boost و LDO و پایه‌های Enable و Feedback
• تحلیل حافظه‌های SPI Flash و EEPROM و بررسی خطوط Data و Chip Select
• نقشه‌خوانی، دیتاشیت‌خوانی و دنبال کردن مسیرهای PCB
• عیب‌یابی مدار موتور، سنسور، پنل و بخش‌های Interface
• تعویض قطعات SMD، ترمیم Pad و بازسازی مسیرهای آسیب‌دیده
• تست نهایی برد و بررسی پایداری دستگاه زیر بار واقعی

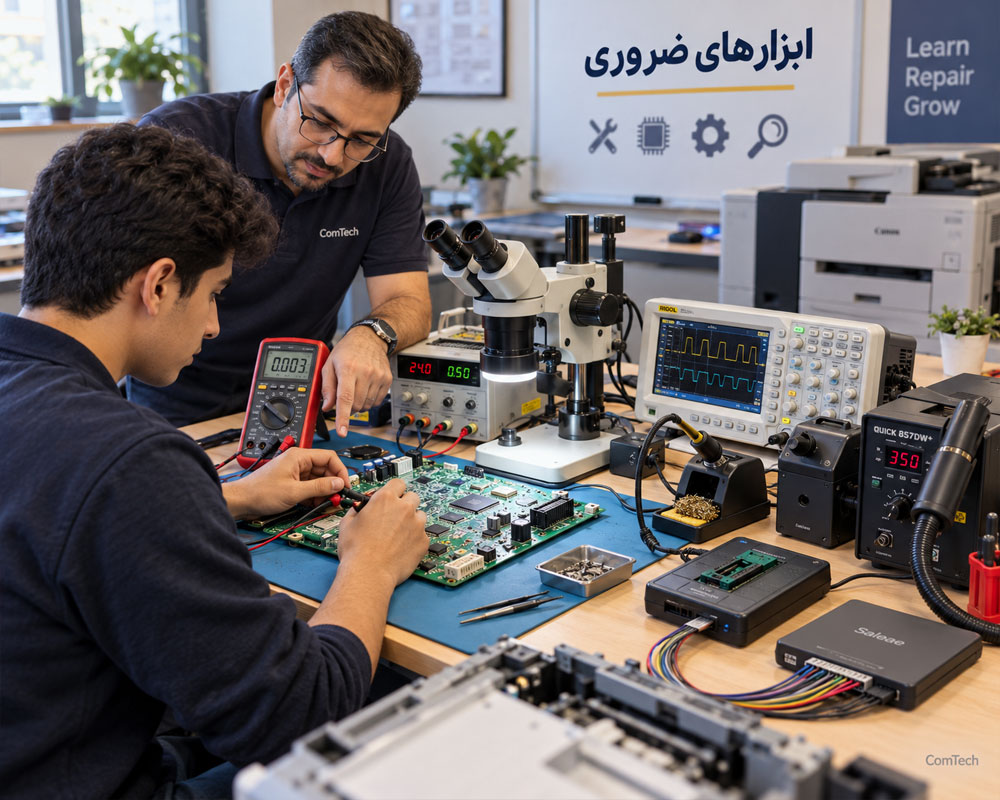

ابزار مورد نیاز برای تعمیر برد ماشین‌های اداری

برای شروع لازم نیست همه تجهیزات پیشرفته را یکجا تهیه کنید. مولتی‌متر، منبع تغذیه، هویه، هیتر و لوپ ابزارهای اصلی هستند. با ورود به عیب‌یابی دیجیتال، اسیلوسکوپ، پروگرامر و Logic Analyzer اهمیت بیشتری پیدا می‌کنند.

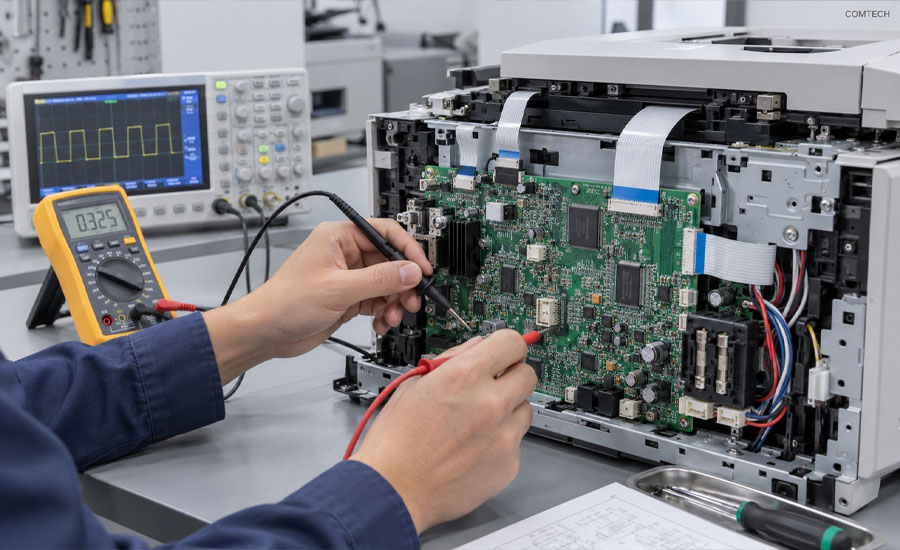

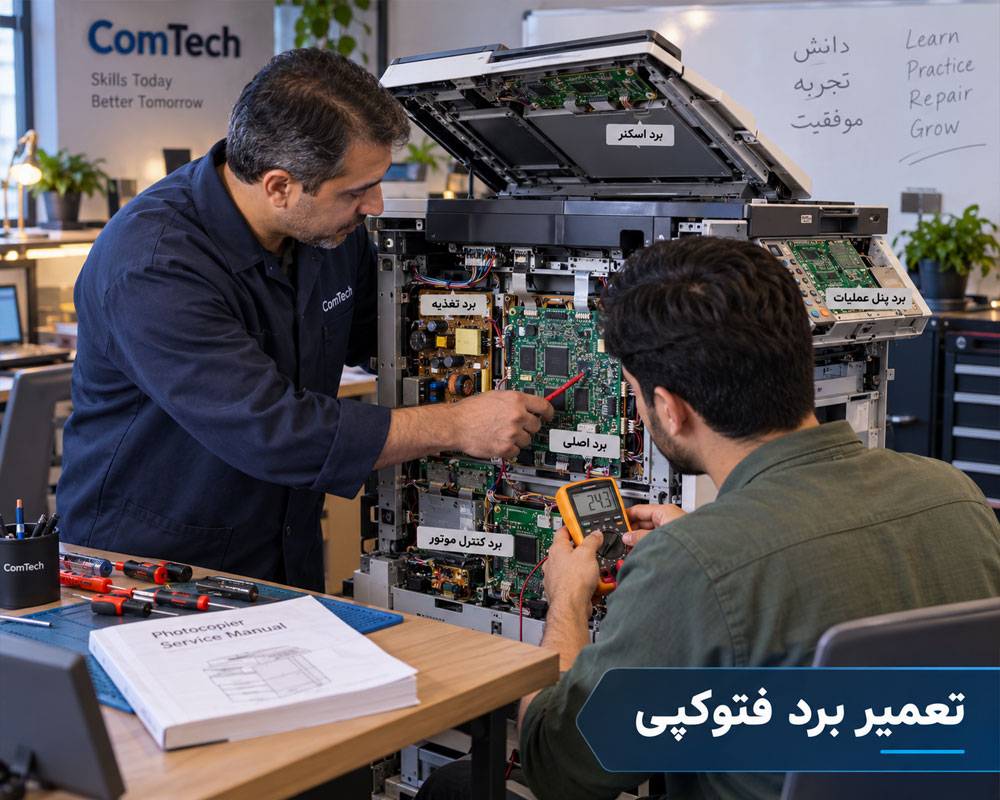

آموزش تعمیر برد فتوکپی و عیب‌یابی Main Board دستگاه کپی

در بخش آموزش تعمیر فتوکپی، هنرجو با ارتباط مین‌برد با پاور، پنل، ADF، اسکنر، موتور، سنسورها و برد شبکه آشنا می‌شود. علائمی مانند روشن نشدن، ریست شدن، توقف در Boot، خطای اسکنر، خطای موتور و کدهای خطای الکترونیکی می‌توانند از برد اصلی یا یکی از یونیت‌های متصل ایجاد شوند.

بردهای اصلی دستگاه فتوکپی چه وظیفه‌ای دارند؟

روش عیب‌یابی فتوکپی که روشن نمی‌شود

در دستگاه کاملاً خاموش، عیب‌یابی از ورودی برق، فیوز، مدار حفاظت و خروجی‌های منبع تغذیه شروع می‌شود. اگر پاور خروجی مناسب دارد، ولتاژهای ورودی Main Board و سپس رگولاتورهای داخلی بررسی می‌شوند. وجود یک ریل مانند 5V به‌تنهایی ثابت نمی‌کند که تمام تغذیه‌های برد سالم هستند.

قبل از تعویض مین‌برد چه چیزهایی بررسی می‌شود؟

• سلامت کابل‌ها و فلت‌ها
• وجود اتصال کوتاه در یونیت‌های جانبی
• ولتاژهای اصلی و Standby
• وضعیت موتور، سنسورها و ADF
• پایداری دستگاه هنگام جدا کردن یونیت‌های مشکوک

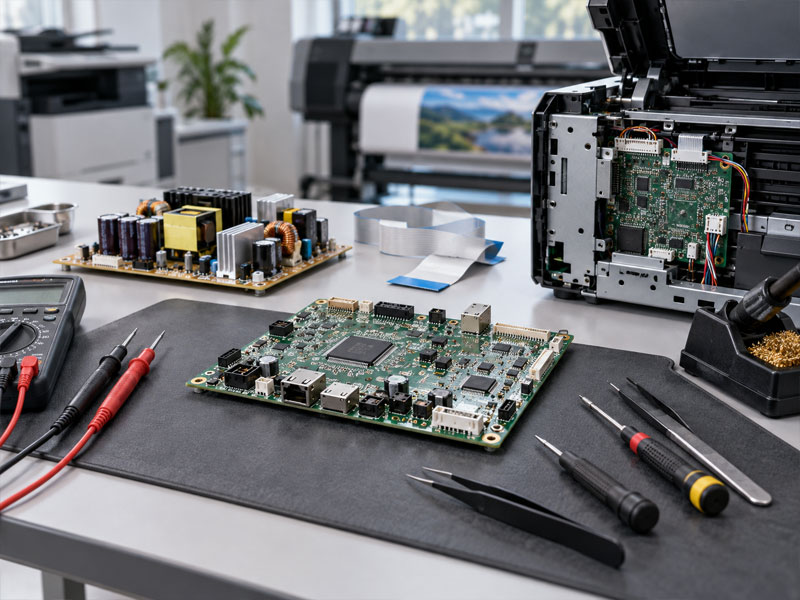

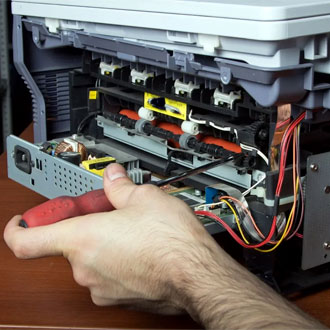

آموزش تعمیر برد پرینتر لیزری، جوهرافشان و حرارتی

در آموزش تعمیر پرینتر، ساختار الکترونیکی چاپگرهای لیزری، جوهرافشان، حرارتی، چندکاره و شبکه‌ای بررسی می‌شود. در برندهایی مانند HP، Canon، Epson، Brother و Samsung ممکن است طراحی برد متفاوت باشد، اما منطق عیب‌یابی تغذیه، Formatter، DC Controller و رابط‌های ارتباطی مشترک است.

بردهای مهم پرینتر و علائم خرابی آن‌ها

آموزش تعمیر Formatter Board پرینتر

Formatter داده‌های چاپ را پردازش می‌کند و در بسیاری از مدل‌ها بخشی از فرآیند Boot و مدیریت USB یا شبکه نیز به آن وابسته است. وقتی پرینتر روی لوگو می‌ماند، ریست می‌شود، توسط کامپیوتر شناسایی نمی‌شود یا خطای پردازشی دارد، عیب‌یابی Formatter باید از ریل‌های تغذیه و سیگنال‌های راه‌اندازی شروع شود.

چک‌لیست Formatter Board

• ولتاژهای پردازنده و حافظه
• Clock و Oscillator
• Reset و Enable
• SPI Flash و EEPROM
• USB Interface و Network PHY
• بررسی جریان‌کشی در لحظه Power On

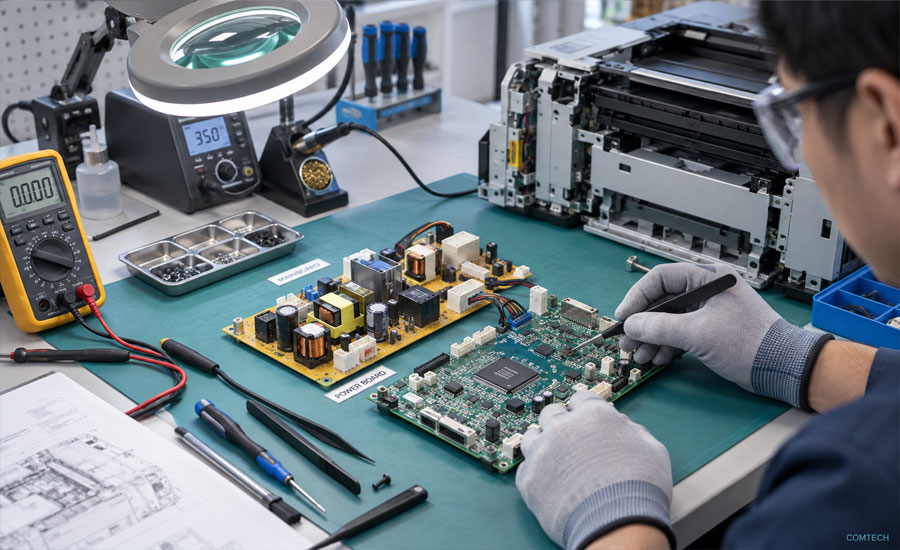

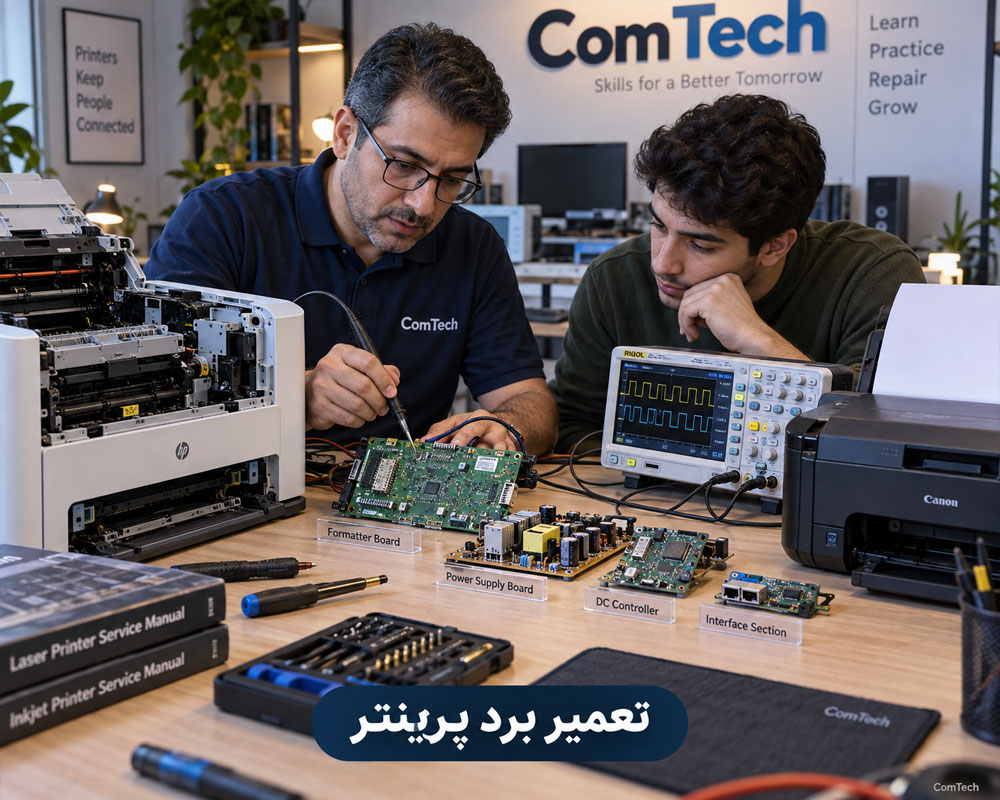

آموزش تعمیر برد پاور پرینتر

در برد Power Supply، تست از ورودی برق، فیوز، فیلتر EMI، مدار یکسوساز و خازن Bulk شروع می‌شود و سپس MOSFET سوئیچینگ، آی‌سی PWM، ترانس، Feedback و خروجی‌های ثانویه بررسی می‌شوند. اگر MOSFET سوخته باشد، باید مدار Gate Drive، Snubber و بار خروجی نیز بررسی شود تا قطعه جدید دوباره آسیب نبیند.

آموزش عیب‌یابی DC Controller پرینتر

DC Controller با موتور، سنسور، سلونوئید و بخش‌های مکانیکی در ارتباط است. اگر موتور حرکت نمی‌کند، ابتدا خود موتور، مقاومت سیم‌پیچ، کابل، کانکتور، سنسور موقعیت و ولتاژ تغذیه بررسی می‌شود؛ سپس مدار Driver و فرمان‌های کنترلی روی برد تست می‌شوند.

آموزش تعمیر برد دستگاه چاپ بنر و فلکسی

بردهای دستگاه چاپ بنر و فلکسی معمولاً شامل Main Board، Head Board، Power Board و Motor Board هستند. در کنار آن‌ها Encoder، فلت‌های هد، درایورهای موتور و رگولاتورها نیز نقش مهمی در عملکرد دستگاه دارند.

عیب‌یابی برد هد دستگاه چاپ بنر

Head Board یکی از حساس‌ترین بخش‌های دستگاه چاپ است. اتصال کوتاه در هد، آلودگی جوهر، رطوبت روی کانکتور یا خرابی فلت می‌تواند به Driverهای هد آسیب بزند. قبل از نصب برد تعمیرشده باید مقاومت ریل‌های هد، وضعیت کابل و عدم اتصال کوتاه در خود هد بررسی شود.

• تست رگولاتورها و تغذیه هد
• بررسی کانکتورها و فلت‌های ارتباطی
• تست مسیرهای Driver
• بررسی Encoder و مدار کنترل حرکت
• تست EEPROM و Flash در صورت وجود شواهد مرتبط

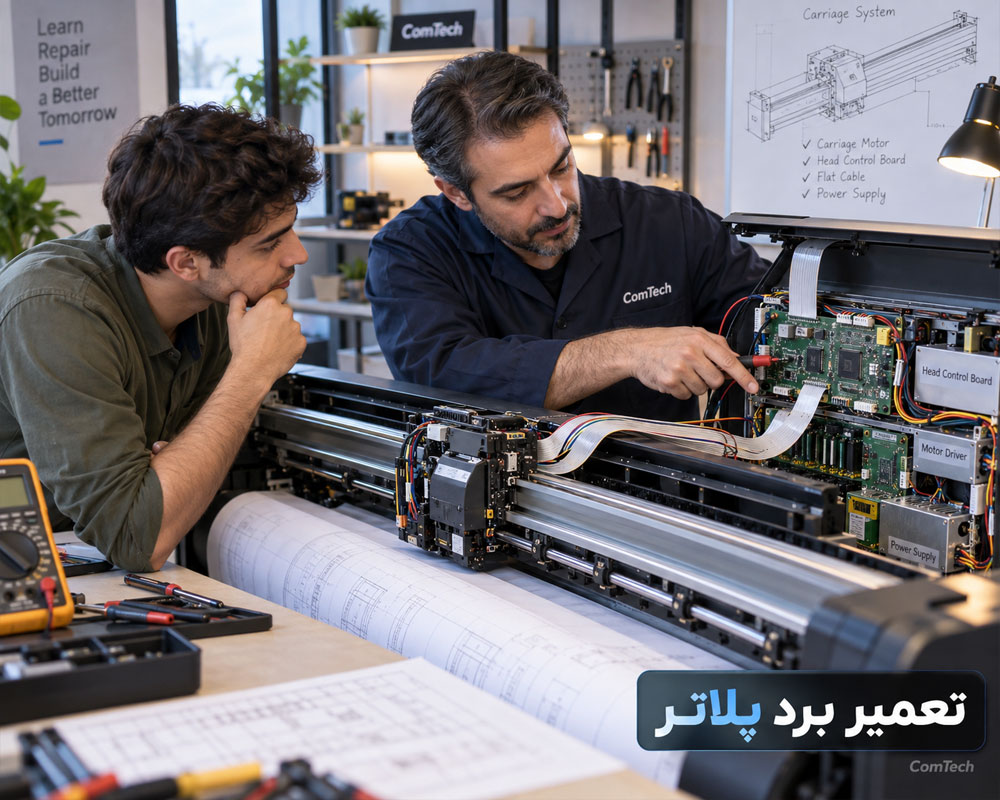

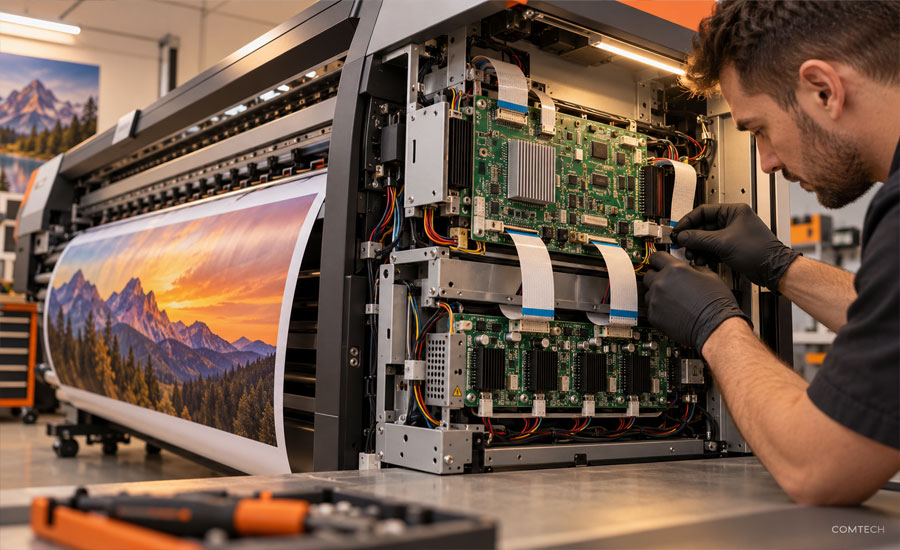

آموزش تعمیر برد پلاتر و سیستم Carriage

در کلاس تعمیر پلاتر، ساختار الکترونیکی Wide Format Printer و خانواده‌هایی مانند HP DesignJet، Epson SureColor و Canon imagePROGRAF بررسی می‌شود. Main Board، Formatter، Power Supply، Head Control Board، Motor Driver و Interface Board از بخش‌های مهم این دستگاه‌ها هستند.

عیب‌یابی حرکت Carriage و Feed پلاتر

حرکت Carriage به موتور، درایور، Encoder، سنسور موقعیت، کابل و فرمان Main Board وابسته است. وقتی Carriage حرکت نمی‌کند، ابتدا گیر مکانیکی و تسمه، موتور و سنسور بررسی می‌شوند و بعد از آن تست Driver و سیگنال‌های کنترلی انجام می‌شود.

تعمیر Head Control Board پلاتر

در بخش Head Control، ولتاژ هد، مسیرهای دیتا، فلت، کانکتور و Driver اهمیت زیادی دارند. قبل از اتصال برد تعمیرشده، اتصال کوتاه احتمالی در هد و کابل باید بررسی شود.

آموزش تعمیر برد اسکنر و خطاهای حرکت مکانیزم اسکن

برد اسکنر شامل بخش تغذیه، Main Board، پردازش تصویر، موتور حرکت، سنسور موقعیت و رابط USB یا شبکه است. خرابی برد می‌تواند با علائمی مانند روشن نشدن، توقف ابتدای اسکن، حرکت نکردن کالسکه یا قطع ارتباط با کامپیوتر دیده شود.

خرابی‌های رایج برد اسکنر

• روشن نشدن دستگاه
• شناسایی نشدن توسط کامپیوتر
• حرکت نکردن مکانیزم اسکن
• خطای Home Position یا سنسور موقعیت
• اختلال در بخش تصویر
• قطع ارتباط USB یا شبکه

آموزش تعمیر برد ریسوگراف و مدارهای موتور و سنسور

در ریسوگراف تعداد زیادی موتور، سنسور و سلونوئید وجود دارد. به همین دلیل هر کد خطا لزوماً به خرابی برد اصلی مربوط نیست. روش درست این است که ابتدا وضعیت سنسورها و مکانیزم بررسی شود، سپس بار خروجی و Driver روی برد تست شود.

مسیر عیب‌یابی ریسوگراف

1. ثبت کد خطا و شرایط ایجاد آن
2. بررسی سنسور و مکانیزم مرتبط با خطا
3. اندازه‌گیری تغذیه موتور یا سلونوئید
4. تست کابل و کانکتور
5. بررسی مدار Driver روی برد

آموزش تعمیر برد دستگاه فکس و مدار Line Interface

در فکس، علاوه بر Main Board و Power Supply، مدار Interface خط تلفن نیز اهمیت دارد. روشن نشدن دستگاه، ارسال نشدن فکس، دریافت نشدن اطلاعات یا قطع ارتباط باید مرحله‌به‌مرحله بررسی شود.

آموزش تعمیر برد دستگاه حضور و غیاب

دستگاه‌های حضور و غیاب معمولاً از Main Board، مدار تغذیه، نمایشگر، سنسور اثر انگشت، RFID، دوربین یا ماژول تشخیص چهره و مدار شبکه تشکیل می‌شوند.

علائم مهم خرابی دستگاه حضور و غیاب

• روشن نشدن یا ریست شدن مداوم
• کار نکردن سنسور اثر انگشت
• شناسایی نشدن کارت RFID
• اختلال نمایشگر یا تاچ
• قطع LAN یا Wi-Fi
• مشکل در ذخیره یا خواندن اطلاعات

آموزش تعمیر برد بارکدخوان و بخش Optical

در بارکدخوان، مدار تغذیه، پردازنده، سنسور Optical، کلید Trigger و رابط USB یا Serial بررسی می‌شوند. اگر دستگاه روشن است ولی اسکن انجام نمی‌شود، ابتدا بخش Optical و Trigger و سپس مسیر پردازش و ارتباط بررسی می‌شود.

چک‌لیست سریع بارکدخوان

• تست ورودی و رگولاتورهای برد
• بررسی Trigger و مسیر کلید
• بررسی سنسور و بخش Optical
• تست USB یا Serial
• بررسی کانکتور و کابل

آموزش تعمیر برد لیبل پرینتر و Thermal Head Driver

در لیبل پرینتر، Main Board، Power Supply، Driver هد حرارتی، موتور، Gap Sensor و رابط‌های ارتباطی از بخش‌های اصلی هستند. خرابی می‌تواند به‌صورت چاپ نکردن هد، تشخیص ندادن Label، خطای Gap Sensor، حرکت نکردن رول یا قطع USB و شبکه دیده شود.

ترتیب بررسی لیبل پرینتر

1. بررسی Power Supply و ولتاژهای اصلی
2. تست موتور و مسیر Driver
3. بررسی Gap Sensor و کابل آن
4. تست تغذیه و Driver هد حرارتی
5. بررسی رابط USB یا Network

آموزش تعمیر برد کارتخوان و تجهیزات پرداخت

در تعمیر سخت‌افزاری کارتخوان، بخش‌های ورودی تغذیه، شارژ باتری، رگولاتورها، Main Board، نمایشگر، کیبورد، کارت‌خوان و ماژول ارتباطی بررسی می‌شوند. تست این دستگاه‌ها باید در محدوده تعمیر سخت‌افزار عمومی و مطابق ضوابط سرویس‌دهنده انجام شود.

آموزش تعمیر برد Cashless و ماژول‌های RFID و NFC

در دستگاه Cashless مدار را می‌توان به چهار بلوک اصلی تقسیم کرد: تغذیه، پردازش، ارتباطات و Peripheral. این تقسیم‌بندی کمک می‌کند مشخص شود مشکل از رگولاتور، Main Board، RFID/NFC، نمایشگر یا شبکه است.

آموزش بررسی برد و Interface دستگاه خودپرداز

در ATM، بخش‌های سخت‌افزاری عمومی مانند Power Supply، نمایشگر، Interface Board و ماژول‌های جانبی از نظر الکترونیکی قابل بررسی هستند. به دلیل ماهیت بانکی دستگاه، تعمیر باید مطابق دستورالعمل سازنده و مجموعه بهره‌بردار انجام شود و وارد حوزه‌های امنیتی نشود.

آموزش تعمیر برد پرینتر سه‌بعدی و Stepper Driver

برد پرینتر سه‌بعدی شامل Main Board، Power Supply، Stepper Driver، مدار هیتر، ورودی سنسور دما و رابط‌های ارتباطی است. این برد نمونه خوبی برای یادگیری هم‌زمان مدار قدرت، کنترل موتور و خواندن سنسور است.

عیب‌یابی Stepper Driver

اگر محور حرکت نمی‌کند، ابتدا موتور، سیم‌کشی، کانکتور و مکانیزم بررسی می‌شوند. سپس تغذیه Driver، پایه Enable و فرمان‌های Step و Direction تست می‌شوند.

عیب‌یابی مدار کنترل دما

خطای دما می‌تواند از ترمیستور، کابل، کانکتور، ورودی ADC، MOSFET کنترل هیتر یا المنت ایجاد شود. بنابراین تعویض Main Board بدون تست سنسور و مدار حرارتی منطقی نیست.

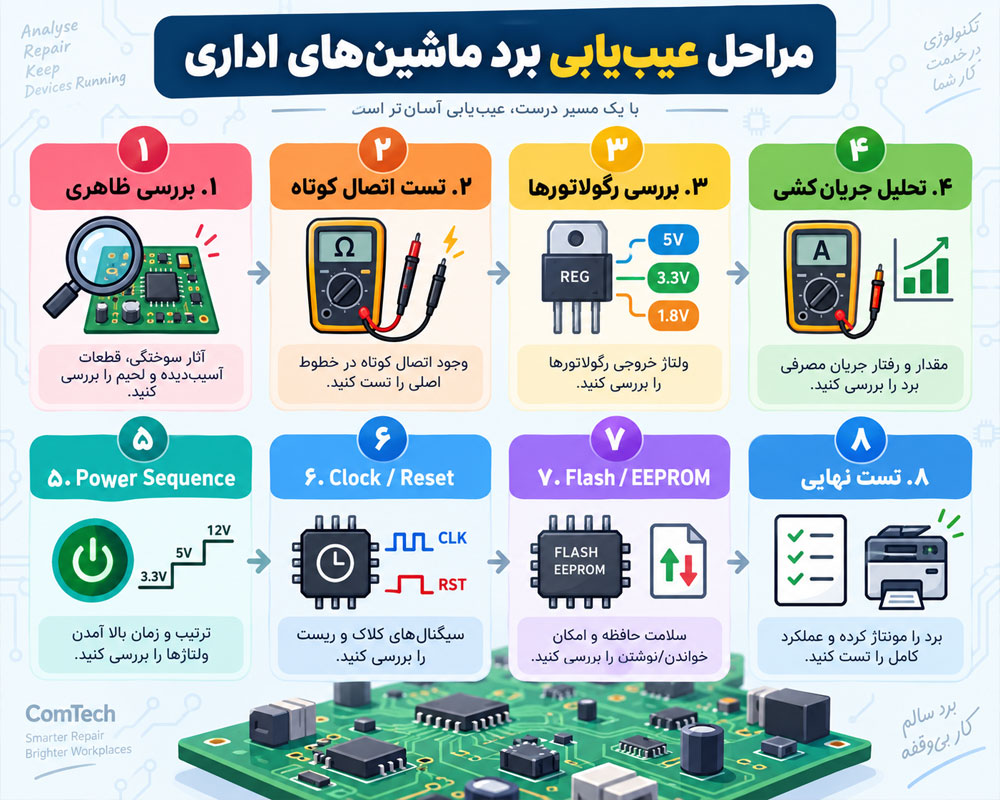

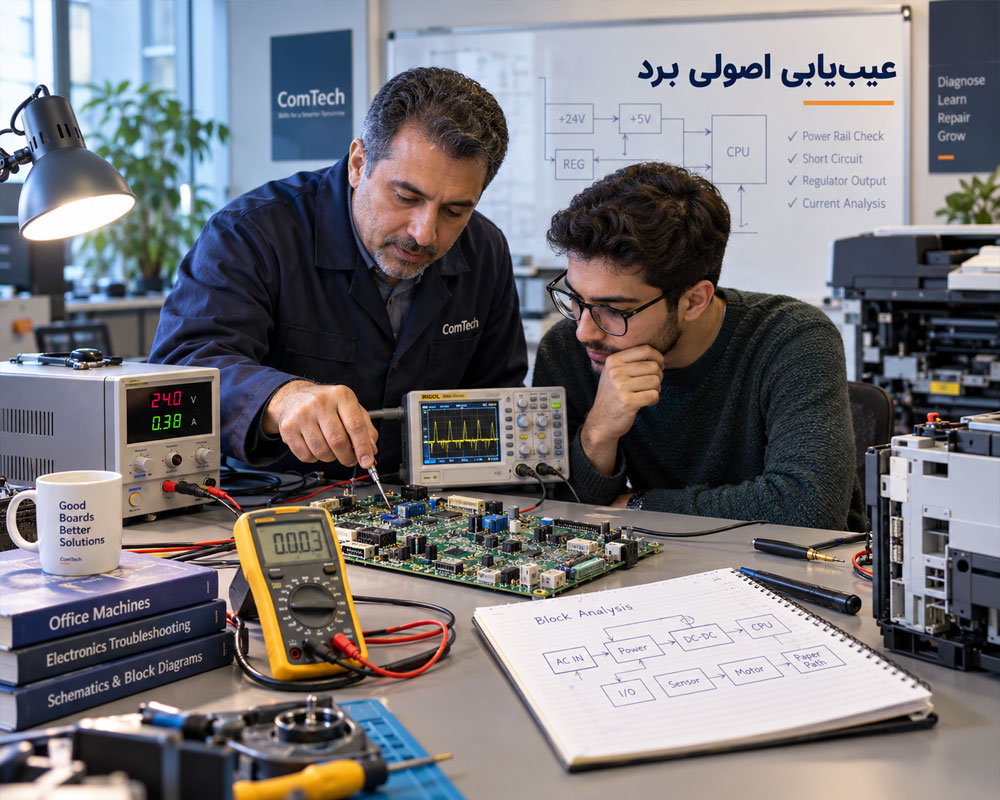

روش اصولی عیب‌یابی برد ماشین‌های اداری در کلاس عملی

در کلاس تعمیر برد، هدف این است که هنرجو به یک روال ثابت و قابل تکرار برسد. تعویض تصادفی قطعات، پروگرام حافظه بدون دلیل یا حرارت دادن پردازنده، جای تحلیل مدار را نمی‌گیرد.

مرحله اول: بازرسی ظاهری PCB

قبل از اتصال برق، برد زیر نور مناسب و در صورت امکان با لوپ بررسی می‌شود. آثار سوختگی، ترک آی‌سی، خازن آسیب‌دیده، سولفاته شدن، آب‌خوردگی، کانکتور سوخته، مسیر قطع‌شده و تعمیر قبلی می‌توانند سرنخ اصلی خرابی باشند.

چک‌لیست بازرسی برد

• سوختگی یا تغییر رنگ PCB
• خوردگی و سولفاته شدن
• لحیم سرد و ترک پایه قطعات
• Pad یا Via آسیب‌دیده
• کانکتور شکسته یا داغ‌شده
• آثار Flux، سیم‌کشی و تعمیرات قبلی

مرحله دوم: تست اتصال کوتاه روی ریل‌های تغذیه

قبل از روشن کردن برد، ریل‌های اصلی با Resistance یا Diode Mode بررسی می‌شوند. خروجی Buck Converter، سلف‌ها و خازن‌های Decoupling نقاط مناسبی برای بررسی هستند.

پیدا کردن قطعه‌ای که اتصال کوتاه شده

اگر Short واقعی تأیید شد، مصرف‌کننده‌های همان ریل مانند MLCC، MOSFET، Regulator و Driver IC بررسی می‌شوند. در مدار مناسب می‌توان از تزریق ولتاژ با Current Limit استفاده کرد، اما مقدار ولتاژ باید کمتر یا برابر محدوده مجاز همان ریل باشد.

مرحله سوم: اندازه‌گیری ورودی و خروجی رگولاتورها

بعد از اطمینان از نبود اتصال کوتاه خطرناک، برد روشن می‌شود و ورودی و خروجی رگولاتورها اندازه‌گیری می‌شوند. اگر Vin وجود دارد اما Vout تولید نمی‌شود، پایه‌های Enable، Feedback و بار خروجی بررسی می‌شوند.

ریل‌های متداول برای بررسی

• ولتاژ ورودی اصلی
• Standby Rail
• 5V و 3.3V
• 1.8V
• Core Voltage پردازنده
• تغذیه RAM و حافظه
• تغذیه Interface و PHY

مرحله چهارم: تحلیل جریان‌کشی برد

جریان‌کشی برد اطلاعات مهمی درباره مرحله روشن شدن می‌دهد. جریان نزدیک صفر می‌تواند از قطع ورودی یا فعال نشدن مدار باشد؛ جریان زیاد از لحظه Power On می‌تواند به Short مربوط باشد؛ افزایش و افت تکراری نیز ممکن است نشان‌دهنده Restart یا Protection باشد.

الگوهای رایج جریان‌کشی

• جریان بسیار کم و ثابت: احتمال فعال نشدن مدار
• جریان بالا در لحظه اتصال: احتمال Short یا بار سنگین
• بالا و پایین شدن دوره‌ای: احتمال Restart Loop
• افزایش و افت سریع: احتمال فعال شدن Protection
• توقف روی یک مقدار مشخص: احتمال توقف در یکی از مراحل Boot

مرحله پنجم: بررسی Power Sequence

در بردهای دیجیتال چند ریل تغذیه باید با ترتیب زمانی مشخص بالا بیایند. اگر همه ولتاژها وجود داشته باشند اما ترتیب روشن شدن آن‌ها درست نباشد، CPU ممکن است Boot نشود. برای بررسی دقیق Sequence، اسیلوسکوپ بسیار کاربردی است.

مرحله ششم: تست Clock، Reset و Enable

اگر تغذیه‌های پردازنده سالم هستند اما فعالیتی دیده نمی‌شود، سیگنال‌های راه‌اندازی بررسی می‌شوند. نبود Clock یا باقی ماندن Reset در حالت Active می‌تواند مانع Boot شود.

سیگنال‌های مهم راه‌اندازی

• Clock
• Reset
• Enable
• Power Good
• Chip Select
• Clock و Data حافظه

مرحله هفتم: بررسی Flash، EEPROM و Firmware

در بسیاری از بردها Firmware و تنظیمات در SPI Flash یا EEPROM قرار دارند. اگر تغذیه، Clock و Reset صحیح باشند اما Boot انجام نشود، فعالیت خطوط حافظه بررسی می‌شود. در مدارهای مناسب اسیلوسکوپ یا Logic Analyzer برای مشاهده Clock، Data و Chip Select استفاده می‌شود.

مرحله هشتم: جدا کردن و تست یونیت‌های جانبی

Main Board به موتور، سنسور، پنل، اسکنر، ADF، Head Board و Network Board متصل است. اتصال کوتاه یا خرابی یک یونیت خارجی می‌تواند باعث Reset یا Protection شود.

مرحله نهم: بررسی دمای غیرعادی قطعات

دمای MOSFET، Regulator، CPU، RAM و Driver می‌تواند سرنخ باشد، اما داغ شدن یک آی‌سی به‌تنهایی اثبات خرابی آن نیست. گاهی بار خروجی معیوب باعث داغ شدن قطعه سالم می‌شود.

مرحله دهم: تعویض قطعه و بازسازی PCB

پس از تأیید خرابی، قطعه با حرارت کنترل‌شده تعویض می‌شود. بعد از برداشتن قطعه، Pad و Via زیر لوپ بررسی شده و مسیرهای آسیب‌دیده بازسازی می‌شوند.

مرحله یازدهم: تست نهایی پس از تعمیر

بعد از تعمیر، مقاومت ریل‌ها، کیفیت لحیم، ولتاژها، جریان‌کشی، دما و عملکرد بخش تعمیرشده بررسی می‌شود. دستگاه باید چند بار روشن و خاموش شود و سپس در شرایط واقعی کار کند.

چک‌لیست تست نهایی

• کنترل مجدد Short Circuit
• بررسی جهت قطعات تعویض‌شده
• بازرسی پایه آی‌سی و پل قلع
• اندازه‌گیری ریل‌های اصلی
• بررسی پایداری ولتاژ زیر بار
• کنترل جریان و دمای قطعات
• تست موتور و سنسورها
• تست USB، LAN یا سایر رابط‌ها
• تست چندباره Power On و Power Off
• تست کامل دستگاه در شرایط واقعی

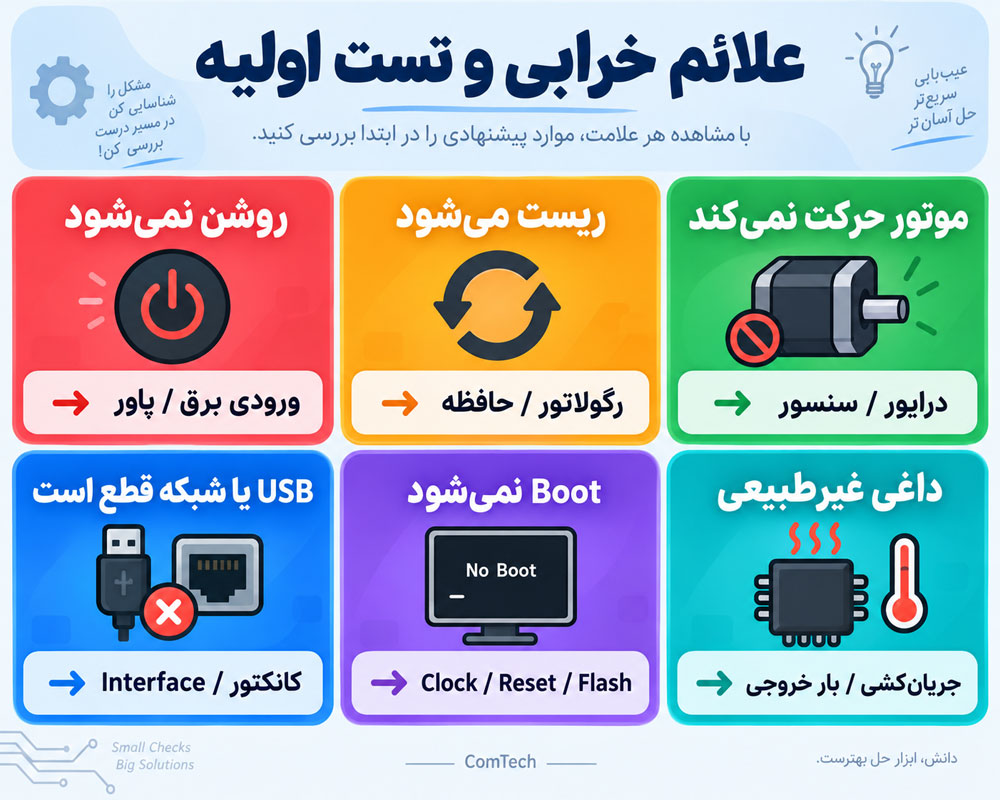

علائم خرابی برد و اولین تستی که باید انجام دهید

آموزش نقشه‌خوانی و پیدا کردن مسیر برد بدون شماتیک

یکی از مهارت‌های مهم تعمیرکار این است که حتی بدون شماتیک کامل، برد را به بلوک‌های مشخص تقسیم کند. شناخت شکل قطعات و شماره آی‌سی، دنبال کردن سلف‌ها و رگولاتورها و استفاده از دیتاشیت کمک می‌کند ورودی، خروجی، Enable و Feedback هر بخش مشخص شود.

بلوک‌هایی که باید روی برد پیدا کنید

• ورودی تغذیه و مدار Protection
• SMPS، Buck، Boost و LDO
• CPU، RAM، Flash و EEPROM
• Clock و Reset
• Motor Driver و Sensor Input
• USB و Network PHY
• Panel و Connectorهای ارتباطی

روش واقعی دنبال کردن مسیر PCB

ابتدا نقطه ورود تغذیه مشخص می‌شود. سپس با دنبال کردن سلف‌ها و خازن‌های خروجی، ریل‌های DC-DC پیدا می‌شوند. بعد شماره آی‌سی‌ها از روی برد خوانده شده و با دیتاشیت، پایه‌های Input، Output، Enable و Feedback مشخص می‌شوند. این کار باعث می‌شود حتی بدون نقشه کامل، مسیر عیب‌یابی منطقی باشد.

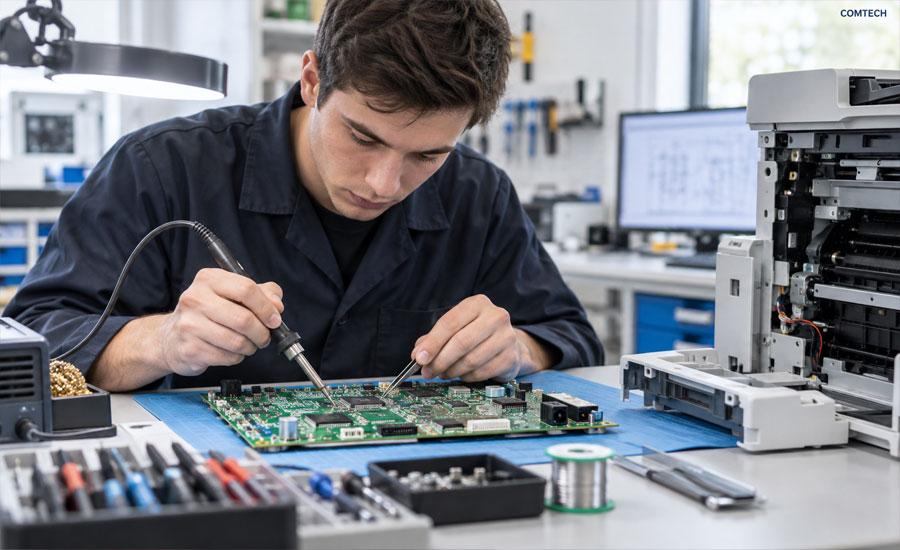

آموزش لحیم‌کاری SMD و بازسازی PCB

در تعمیر برد، تشخیص قطعه معیوب فقط نیمی از کار است. اگر قطعه درست تعویض نشود، Pad کنده می‌شود، Via آسیب می‌بیند یا بین پایه‌های آی‌سی پل قلع ایجاد می‌شود.

مهارت‌های لحیم‌کاری موردنیاز تعمیرکار

• کار صحیح با هویه و انتخاب نوک مناسب
• کار با هیتر و کنترل Airflow
• استفاده درست از Flux
• تعویض قطعات SMD و MOSFET
• تعویض آی‌سی‌های چندپایه
• تعویض کانکتور بدون آسیب PCB
• ترمیم Pad و Via
• بازسازی مسیر سوخته
• تمیزکاری Flux و بازرسی با لوپ

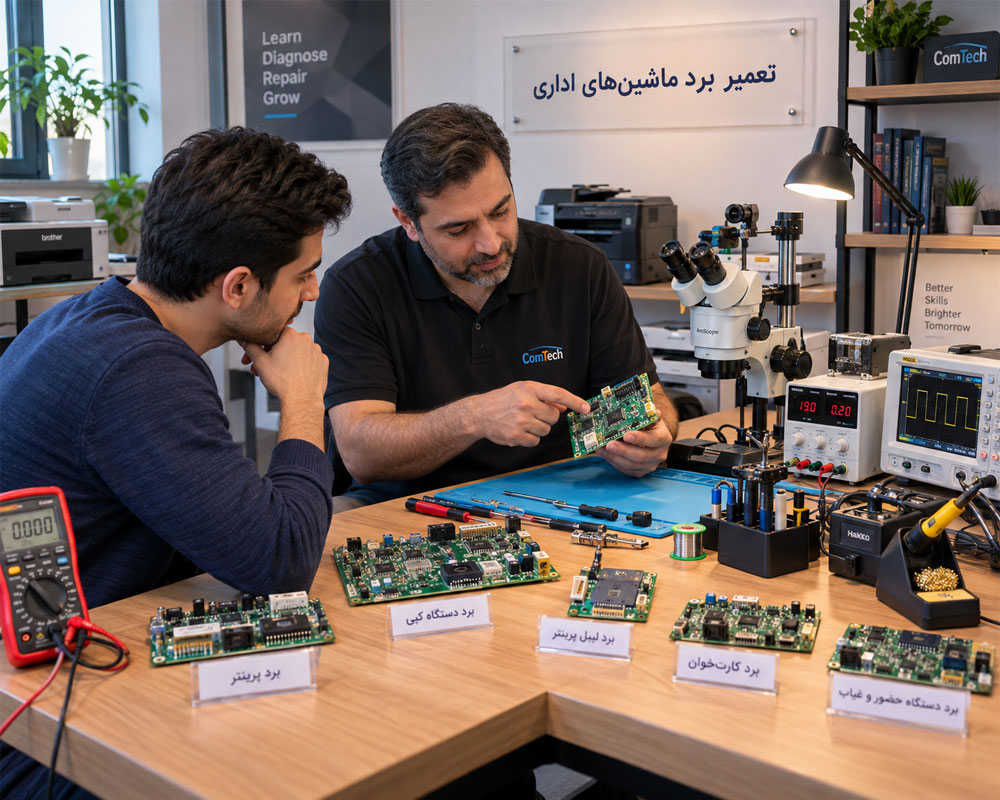

مسیر یادگیری تعمیر برد ماشین‌های اداری از پایه تا بازار کار

روش یادگیری عملی در کلاس تعمیر برد چگونه است؟

برای یادگیری واقعی، هنرجو باید فقط تماشاگر تعمیر نباشد. تمرین باید به شکل سناریوی خرابی انجام شود؛ یعنی برد معیوب تحویل گرفته شود، علائم ثبت شوند، بلوک مشکوک مشخص شود، اندازه‌گیری انجام شود و در پایان نتیجه تعمیر با تست دستگاه تأیید شود.

1. مشاهده علائم: روشن نشدن، ریست، خطای موتور، Boot نشدن یا قطع ارتباط.
2. ساخت فرضیه: مشخص کردن بلوک‌های محتمل خرابی.
3. اندازه‌گیری: تست ولتاژ، مقاومت، جریان و سیگنال.
4. تأیید خرابی: مقایسه نتیجه تست با رفتار طبیعی مدار.
5. تعمیر: تعویض یا بازسازی بخش معیوب.
6. تست نهایی: اجرای دستگاه در شرایط واقعی و بررسی پایداری.

دوره تعمیر برد ماشین‌های اداری برای چه کسانی مناسب است؟

• افرادی که می‌خواهند تعمیر برد الکترونیکی را از پایه یاد بگیرند
• تعمیرکاران پرینتر و دستگاه فتوکپی
• تکنسین‌های ماشین‌های اداری
• تعمیرکاران پلاتر و چاپ دیجیتال
• فعالان حوزه تعمیر برد و الکترونیک
• افرادی که می‌خواهند از تعویض کامل برد به تعمیر تخصصی برسند
• تکنسین‌هایی که نیاز دارند عیب‌یابی تغذیه و مدار دیجیتال را حرفه‌ای‌تر انجام دهند

بازار کار تعمیر برد پرینتر، فتوکپی و پلاتر

ماشین‌های اداری ترکیبی از الکترونیک، پردازش دیجیتال، موتور، سنسور و مکانیزم هستند. تعمیرکاری که فقط تعویض قطعه مکانیکی انجام می‌دهد، در خرابی‌های Main Board یا Formatter محدود می‌شود؛ اما تسلط بر تعمیر برد پرینتر، تعمیر برد فتوکپی، تعمیر برد پلاتر و عیب‌یابی برد دستگاه بنر دامنه خدمات فنی او را گسترده‌تر می‌کند.

در بسیاری از دستگاه‌ها، اگر برد از نظر فنی و اقتصادی قابل تعمیر باشد، پیدا کردن یک رگولاتور، MOSFET، Driver، خازن یا مسیر معیوب می‌تواند جایگزین تعویض کامل مجموعه شود. مهارت اصلی در بازار کار، توانایی تشخیص درست است؛ نه صرفاً سرعت تعویض قطعه.
